如何在CAD中插入Excel表格及数据关联

本文简要介绍几种在CAD中插入Excel表格的方法（Excel版本是Microsoft Excel 2021，CAD版本2020） ：

一、直接复制粘贴

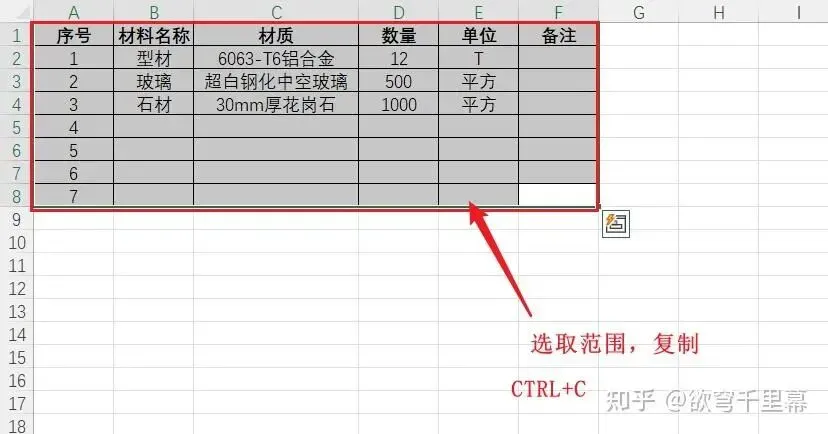

首先，在Excel中打开需要导入的表格，选中表格区域，使用Ctrl+C进行复制。

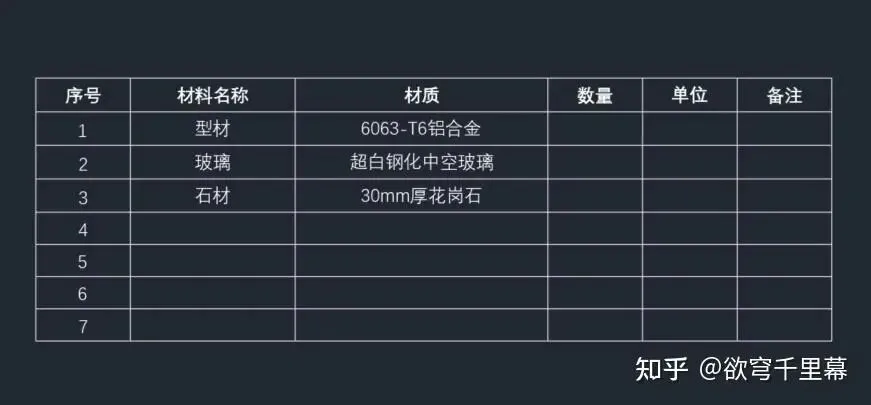

然后，切换到CAD软件，在绘图区域直接按Ctrl+V粘贴。此时，Excel表格会以图形对象的形式出现在CAD中。

此方法，CAD表格中的数据和Excel表格中数据无关联，即Excel表格中修改，CAD中也不变化。

二、通过OLE对象插入

CAD软件支持OLE（对象链接与嵌入）技术，允许将外部文件作为对象嵌入到CAD文档中。

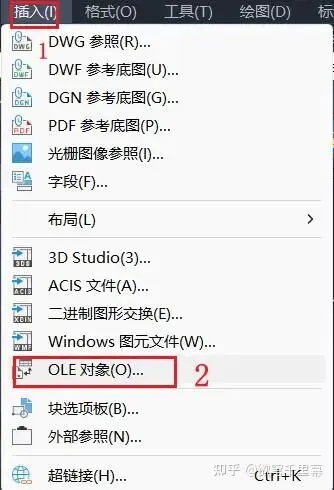

（1）在CAD的菜单栏中，依次点击“插入—OLE对象”

（2）“插入对象”里有“新建”和“由文件创建”两个选项，“新建”是会新建一个表格；“由文件创建”，是已经有的表格。

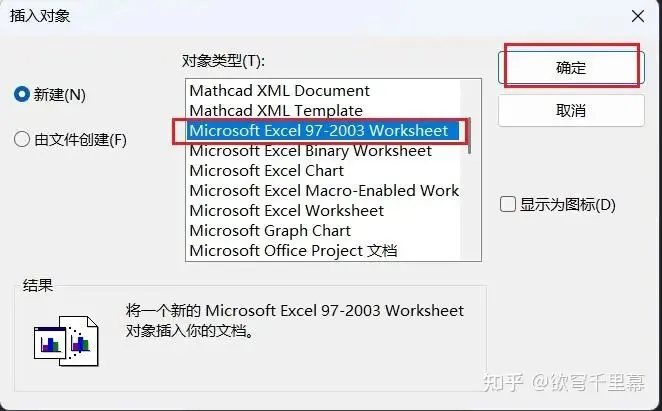

选择“新建”，对象类型里找到EXCEL，点击“确定”，此时电脑会自动创建一个EXCEL表格，在表格里输入内容，保存，即可在CAD中看到输入的内容。

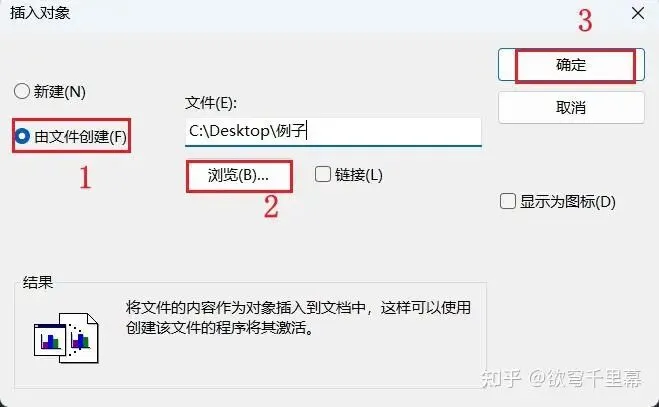

选择“由文件创建”，再点击“浏览”找到Excel表格文件。点击“确定”后，Excel表格就被作为OLE对象嵌入到CAD中了。

此时，CAD中的表格与Excel文件已保持关联，双击CAD中的表格，可自动跳出EXCEL表格，在EXCEL表格中修改后，CAD中的表格会相应更新。

注意，如果不是在CAD中打开的EXCEL表格中修改，在CAD中不会自动更新。

三、使用数据链接管理器

对于需要更高级数据交互的场景，可以使用CAD的数据链接管理器功能。

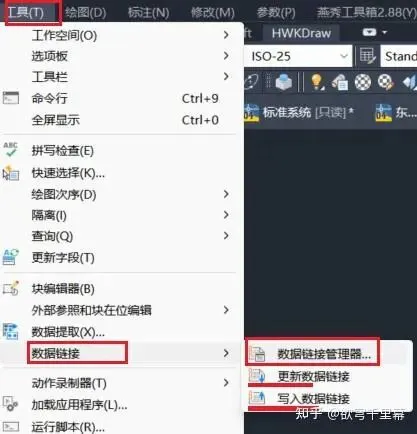

（1）在CAD的菜单栏上找到“工具”，选择“数据链接”--“数据链接管理器”

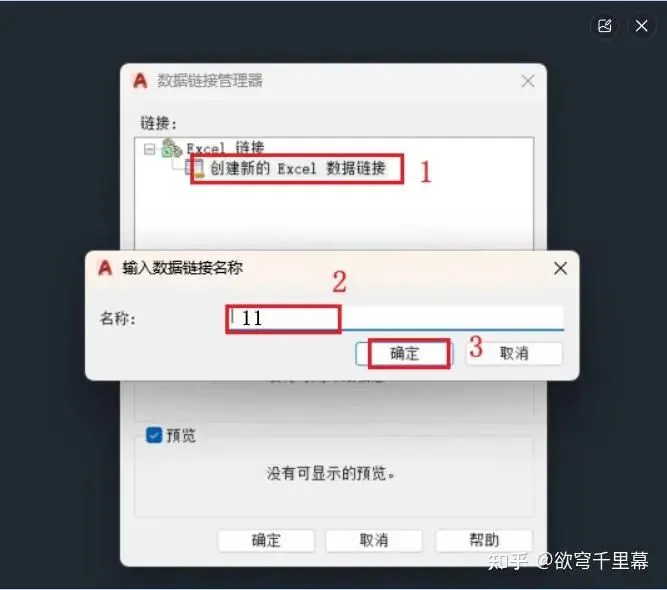

创建新的Excel数据链接。名称根据实际填写，此处暂命名为“11”

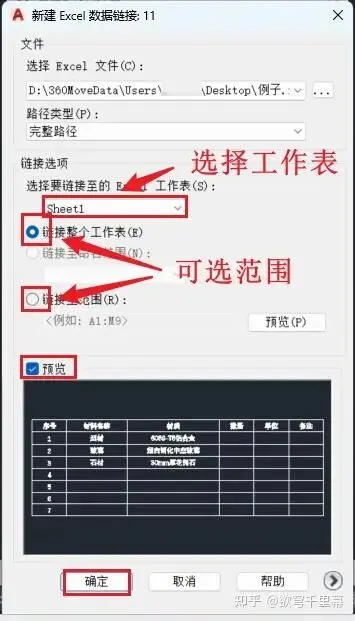

（2）通过浏览找到Excel文件，并设置好要链接的工作表及范围。

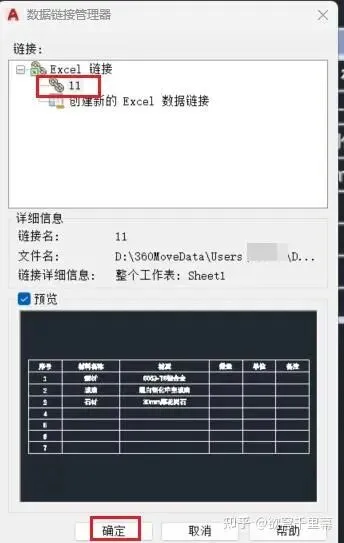

此时，数据已经链接到CAD中，可通过步骤（1）查看，如下图中的“11”即是上面新建的链接文件。

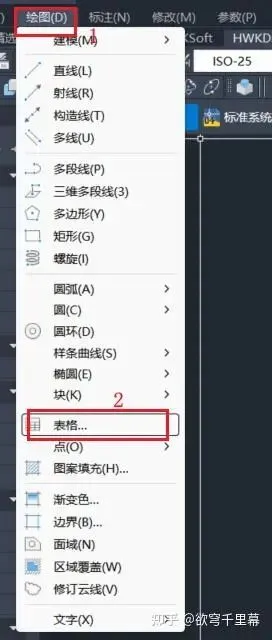

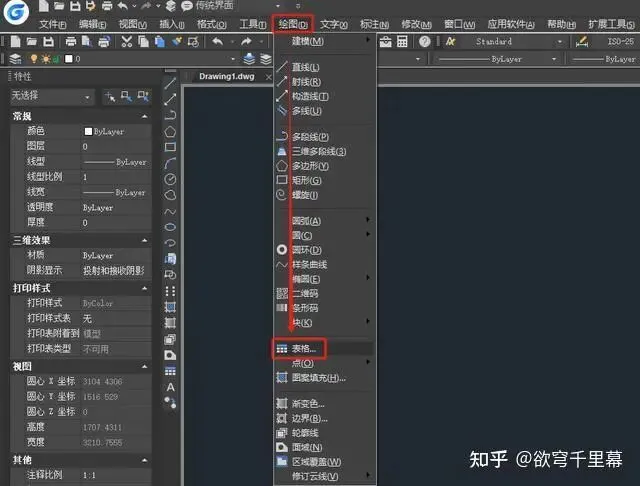

（3）在CAD的绘图区域，通过“绘图—表格”命令

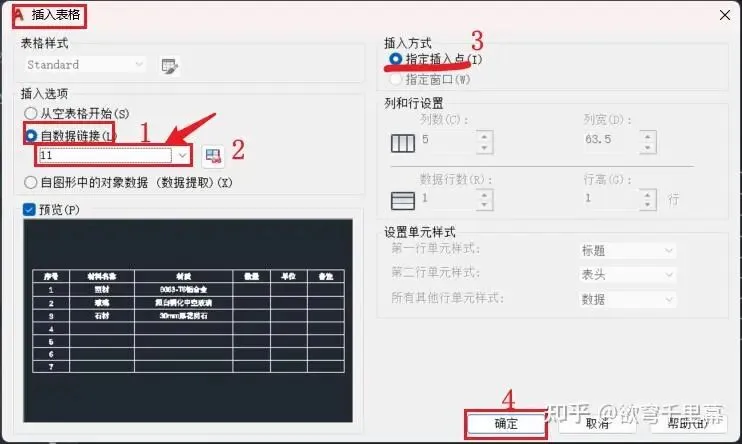

“插入表格”--“插入选项”选择“自数据链接”选择链接文件“11”，“插入方式”可指定插入点，即可将Excel表格插入到CAD中。

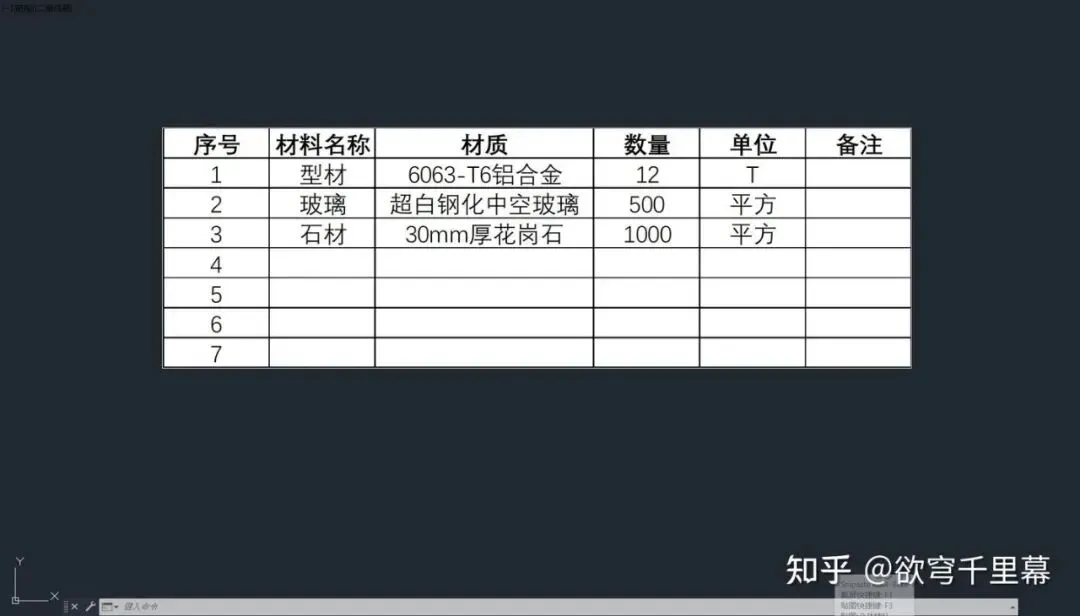

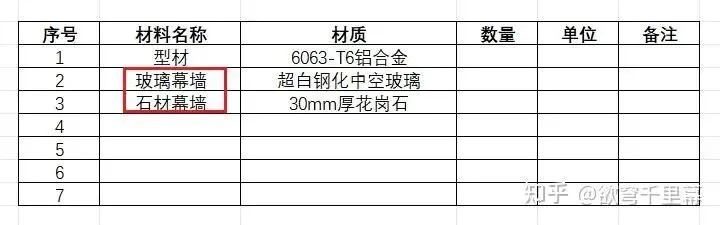

CAD中显示的内容如下图：

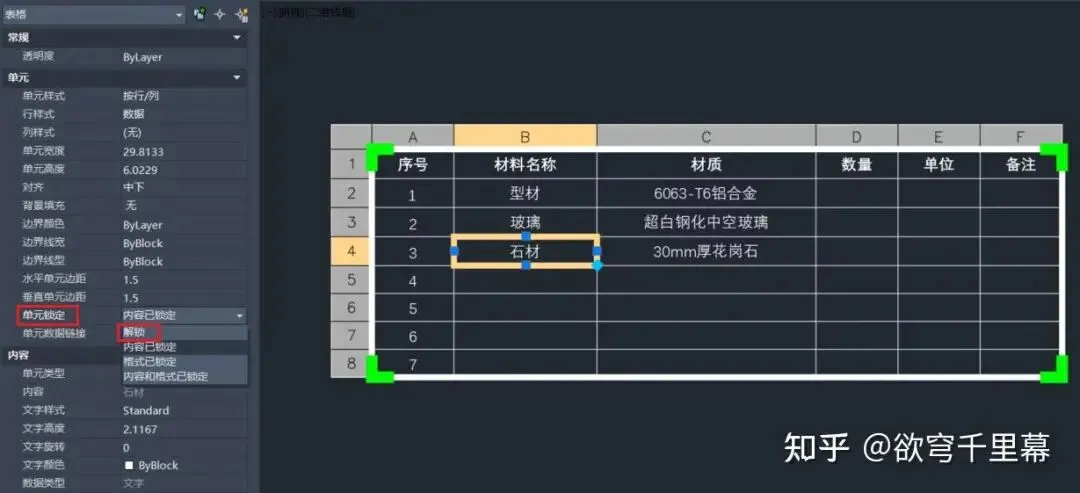

（4）修改：按CTRL+1调出属性，将单元锁定内容解锁，即可编辑。

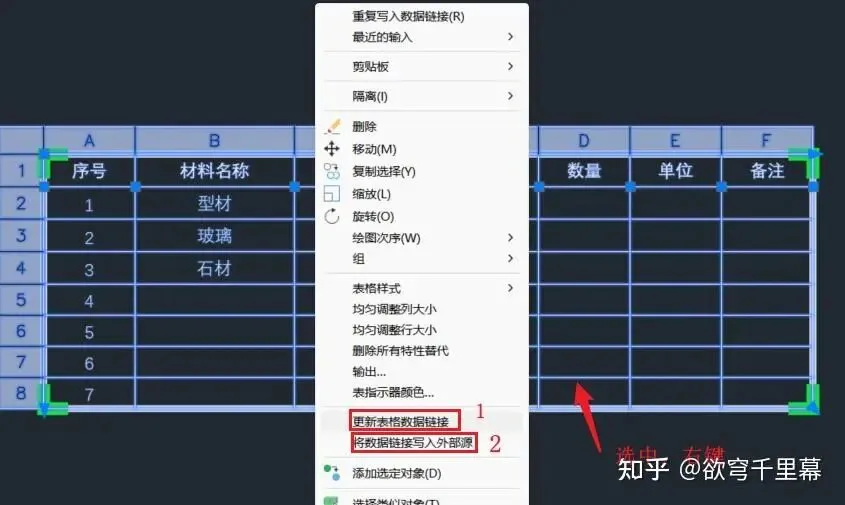

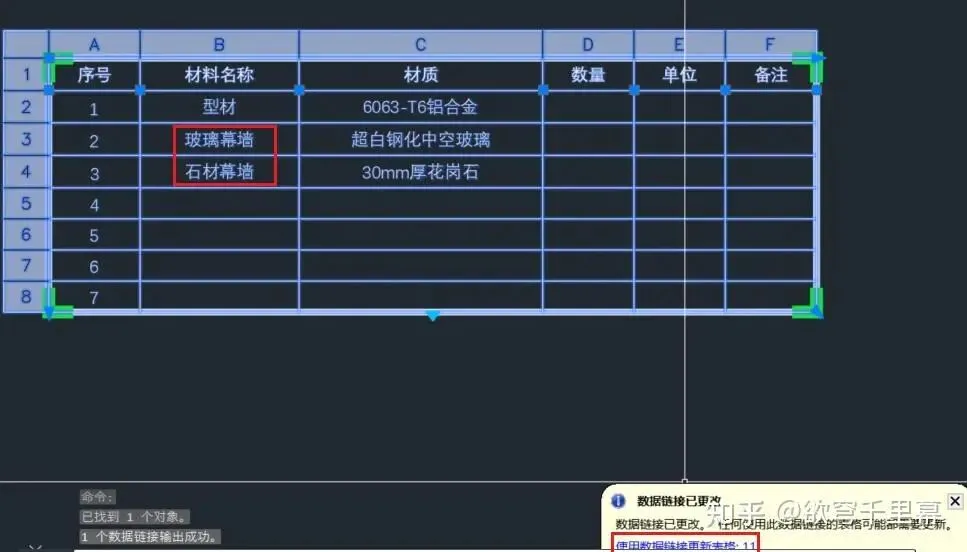

（5）更新：全选CAD中的表格，在表格上右键，可调出命令，其中，

“更新表格数据链接”——可将EXCEL中的修改，更新到CAD表格中；

“将数据链接写入外部源”——可将CAD中修改的内容，可更新到EXCEL中；

右下角会给出提示，点击蓝色字体，稍等下方命令行会提示更新成功。

此时，打开EXCEL文件查看，已与CAD表格中更新一致。

这种方法适用于需要频繁更新数据且保持数据一致性的场景。

浩辰CAD创建Excel数据链接步骤类似如下：

（1）在浩辰CAD中打开图纸文件，点击菜单栏中的【绘图】—【表格】功能。

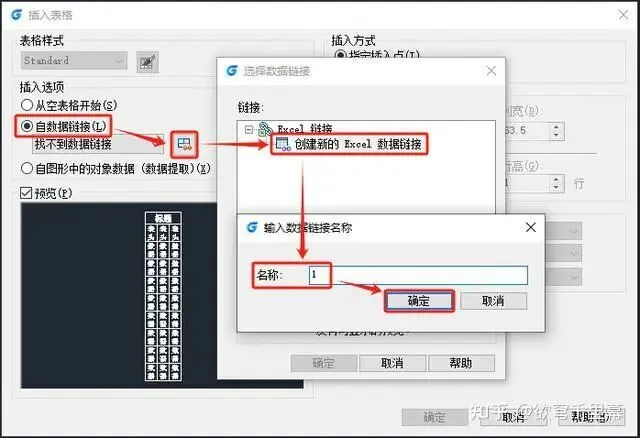

（2）在调出的【插入表格】对话框中，选择【自数据链接】，点击【数据链接管理器】—【创建新的Excel数据链接】，输入数据链接名称，点击【确定】。

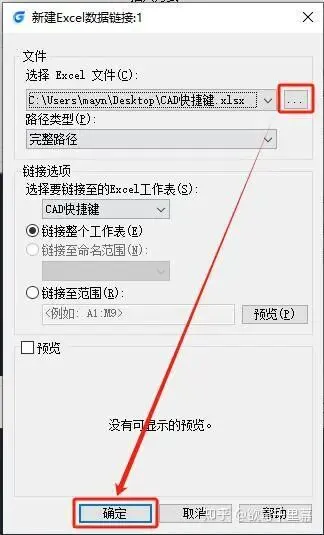

（3）在调出的【新建Excel数据链接】对话框中，点击【浏览】，找到并选中需要导入的Excel文件，点击【确定】。

（4）最后，在图纸中指定插入点，即可插入至浩辰CAD绘图区。

四、利用扩展工具

一些CAD软件（如浩辰CAD）提供了增强的表格功能，允许用户直接在CAD中创建和编辑表格，并支持与Excel的协同工作。通过扩展工具中的增强表格功能，用户可以在Excel中创建表格后，利用加载项将表格导入CAD。这种方法结合了CAD的图形处理能力和Excel的表格处理能力，提高了工作效率。

综述

1、CAD插入Excel表格的方法多种多样，用户可以根据实际需求选择最适合自己的方法。无论是直接复制粘贴、通过OLE对象插入、使用数据链接管理器还是利用扩展工具，都能实现CAD与Excel之间的无缝对接，提升工作效率。

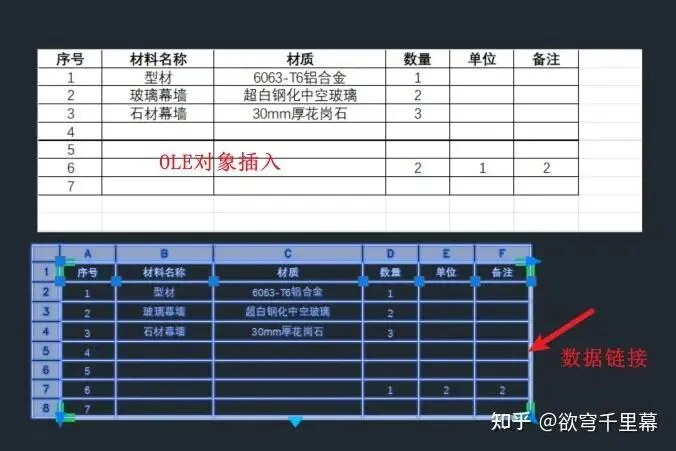

2、OLE对象插入到CAD中的表格显示为图片形式，而使用数据链接管理器，CAD中显示的为电子表格。

3、若表格一次性的，不需要修改或关联数据，那么直接复制粘贴；数据需要关联修改时，“OLE对象插入”和“数据链接管理器”都可以，看具体情况自行决定。
