自动编号与坐标标注插件又升级啦！
本次升级功能如下：
1、编号对象新增椭圆和样条曲线
2、坐标方向和坐标值按UCS分开
3、新增编号样式
4、新增对象交点自动编号与坐标标注
5、其他细节调整，如XY排序容差默认值改成0.1等。

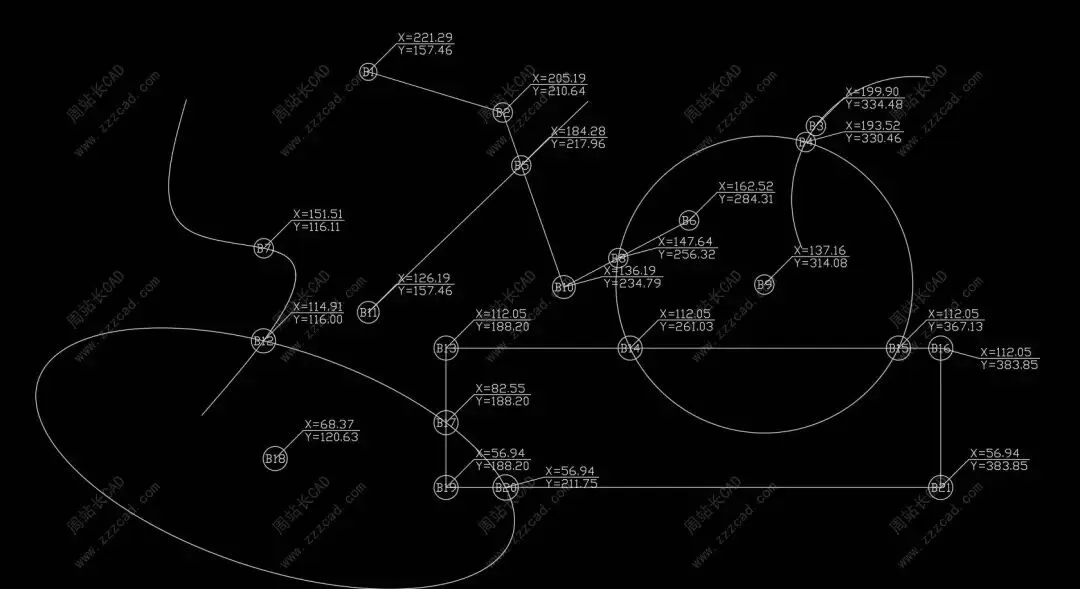

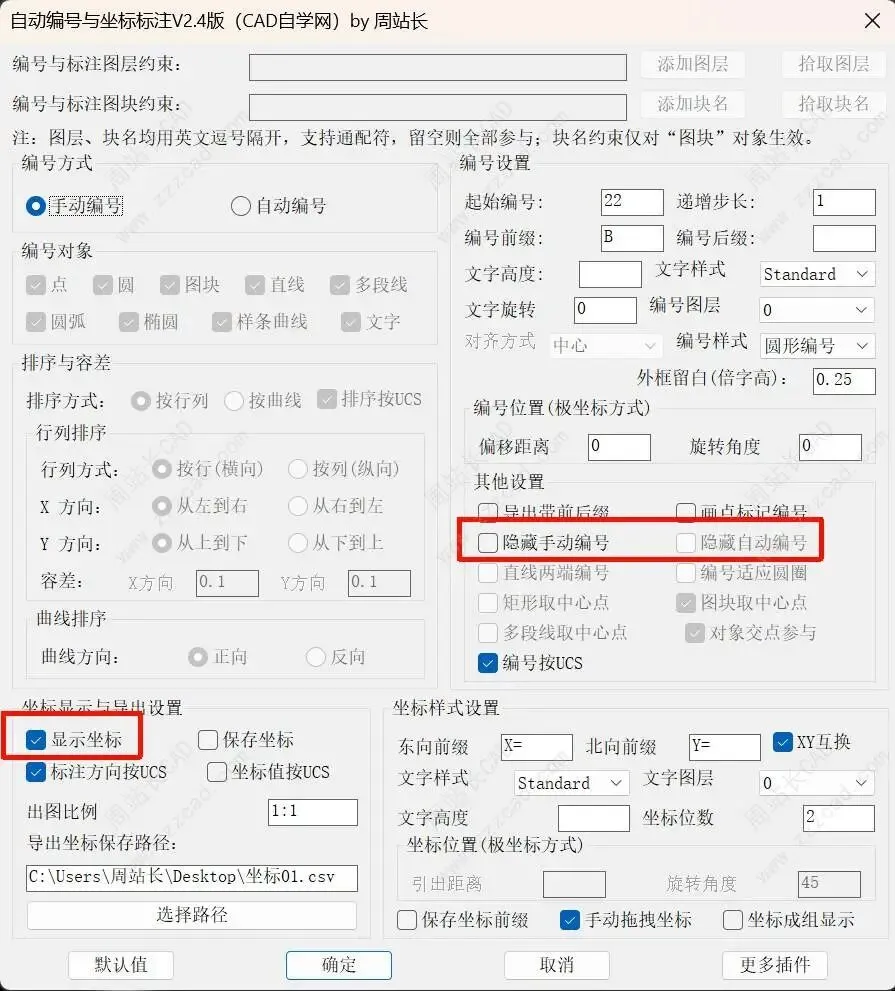

新版插件界面如下。
CAD自动编号与坐标标注V2.4版插件下载链接：
网站注册用户链接：
https://www.cadzxw.com/63259.html
非注册用户链接（或文尾左下角阅读原文）：
https://www.zzzcad.com/autocadchajian/tycadcj/12763.html
插件介绍：这是一款专为测量、规划及施工图设计打造的 AutoCAD 自动编号与坐标标注插件，主要用于减少手工编号、坐标标注和坐标整理中的重复劳动。插件通过命令 BHBZ 启动，编号、排序、坐标及导出参数集中在同一个对话框内设置，并按图纸自动记忆，下次使用时恢复当前图纸上次保存的参数。
1、手动编号与自动编号
插件支持手动、自动两种编号模式。手动模式可逐点拾取并依次写号；自动模式可一次框选多个对象，提取对象控制点后统一排序编号。
支持点、圆、圆弧、椭圆、样条曲线、图块、直线、多段线、单行文字和多行文字等对象：
圆取圆心； 圆弧取弧线中点； 椭圆取中心点； 样条曲线按曲线长度取中点； 直线默认取一个端点，也可选择两端编号； 多段线默认按顶点编号，也可对矩形或整条多段线只取一个中心点； 图块可取插入点或包围盒中心； 文字取其定位点。
还可开启“对象交点参与”，将所选直线、多段线、圆、圆弧、椭圆及样条曲线之间的实际交点加入编号和坐标点位，并自动去除重复点。
2、行列排序与曲线排序
行列排序支持按行或按列排列，并可分别设置 X、Y 方向以及独立排序容差，当前默认容差为 0.1。排序默认跟随当前 UCS，也可切换为世界坐标系 WCS，适合旋转图纸和不同绘图方向。
2.2 版本加入按曲线排序功能。用户可选择直线、多段线、圆弧或样条曲线作为排序参考线，按曲线正向或反向依次编号，适用于道路、管线、河道、边界线等沿线布置对象。相比单纯按行列排序，曲线排序更符合实际图纸走向，在倾斜图纸和不规则点位中更容易控制编号顺序。
3、编号内容与样式设置
编号可自定义起始值、递增步长、前缀、后缀、文字高度、文字样式、图层、对齐方式、旋转角度、偏移距离和偏移方向。
起始编号支持保留前导零，例如从 001 开始时，将继续生成 002、003……。
编号提供三种样式：
普通编号； 圆形外框编号； 矩形外框编号。
圆形和矩形外框会根据最终编号文字及前后缀自动调整大小，并可设置外框留白。编号文字与外框自动成组，便于整体选择和移动。普通编号还可根据原有圆的大小自动调整字高，实现圆圈内编号。
编号方向可独立设置为跟随当前 UCS。开启后，编号偏移方向、文字方向和外框方向都会随 UCS 旋转，同时仍可叠加自定义文字旋转角度。
4、图层与图块名称约束
可指定参与编号和坐标标注的图层，多个图层名称用英文逗号分隔，支持通配符匹配，留空则不限图层。图层既可从列表中多选，也可直接在图中拾取对象提取。
还可设置图块名称约束，只让指定名称的图块参与处理。支持普通图块和动态块有效名称，可从当前图纸的图块列表中选择，也可拾取已有图块自动添加。
图层约束和图块名称约束可以组合使用，减少误选以及后期整理工作。
5、坐标标注与坐标导出
坐标标注可在图上生成引线以及两行 N/E 坐标文字，并可设置文字高度、保留位数、文字样式、图层、东向和北向前缀、引出距离及旋转角度。
“标注方向按 UCS”和“坐标值按 UCS”是两个独立开关：
标注方向默认跟随当前 UCS，控制引线和文字的显示方向； 坐标值默认采用世界坐标 WCS，也可切换为当前 UCS 坐标； 两项可分别设置，既能按旋转图纸方向排版，也能继续标注世界坐标值。
插件支持 XY 互换，可对调标注与导出中的 X/Y 分量，适配测量坐标“北=X”和 CAD 坐标“东=X”的不同使用习惯。
坐标可按出图比例换算，并以 CSV 格式追加写入指定文件。文件表头为“编号、横坐标 E、纵坐标 N”，可直接导入 Excel 或其他软件。导出时还可选择是否保留编号前后缀及坐标前缀。
6、编号、坐标和点标记自由组合
编号、图上坐标及 CSV 导出可以自由组合：
只生成编号； 只标注坐标； 只导出坐标； 编号、标注和导出同时完成； 在编号点位额外绘制 CAD 点标记。
手动编号和自动编号可分别隐藏，因此能够在保留编号递增及坐标处理流程的同时，只输出当前需要的内容。
7、坐标联动拖拽、成组和自动避让
坐标标注支持手动拖拽放置。拖动坐标文字或标注点时，引线和文字会实时联动更新。
密集点位可自动寻找较合适的标注位置，减少文字重叠和引线交叉。坐标标注还可选择成组显示，方便后续整体选择、移动和管理。
8、参数随图保存
编号、对象过滤、排序方式、图层和图块约束、编号样式、坐标样式以及导出路径等设置均随当前图纸保存。不同图纸可以保留各自的参数，重新打开或再次运行 BHBZ 时自动恢复，也可通过“默认值”按钮快速重置。
往期教程就不说了，我们看下2.4新增主要功能用法。
新功能1：坐标方向和坐标值分别设置。
比如我们在CAD中旋转了坐标系。

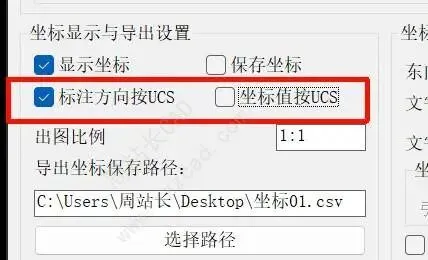

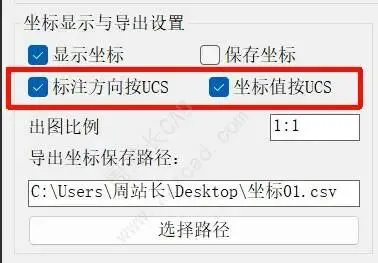

我们需要坐标方向跟着UCS旋转但是坐标值仍然按WCS，那我们就需要勾选标注方向按UCS，不勾选坐标值按UCS。
最终标注的坐标方向是跟随UCS的，但是坐标值还是WCS。
这是我们再PLAN一下图形即可拍正，但是坐标值还是WCS的。
新功能2：编号样式。

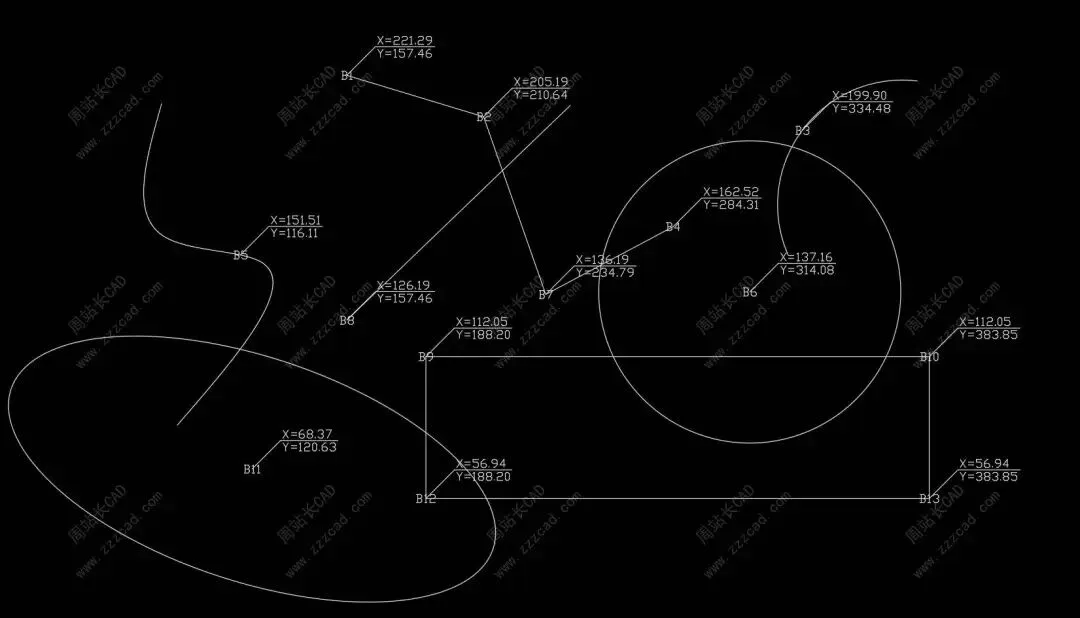

2.3版本编号只是编号本身如图。

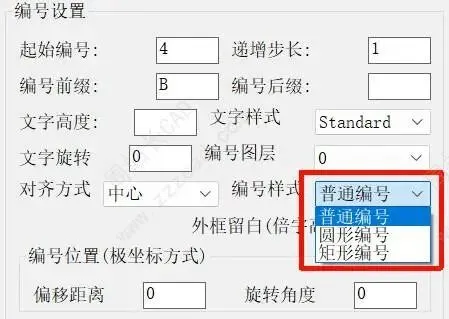

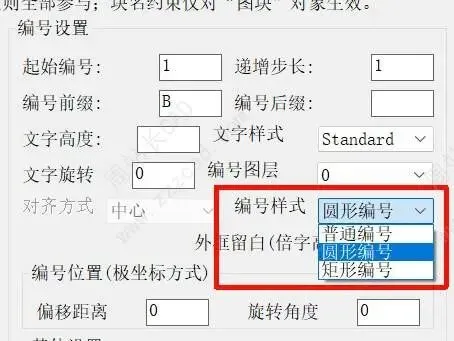

2.4新增编号样式，比如设置圆形编号。
最终如图。
新功能3、新增交点编号与标注

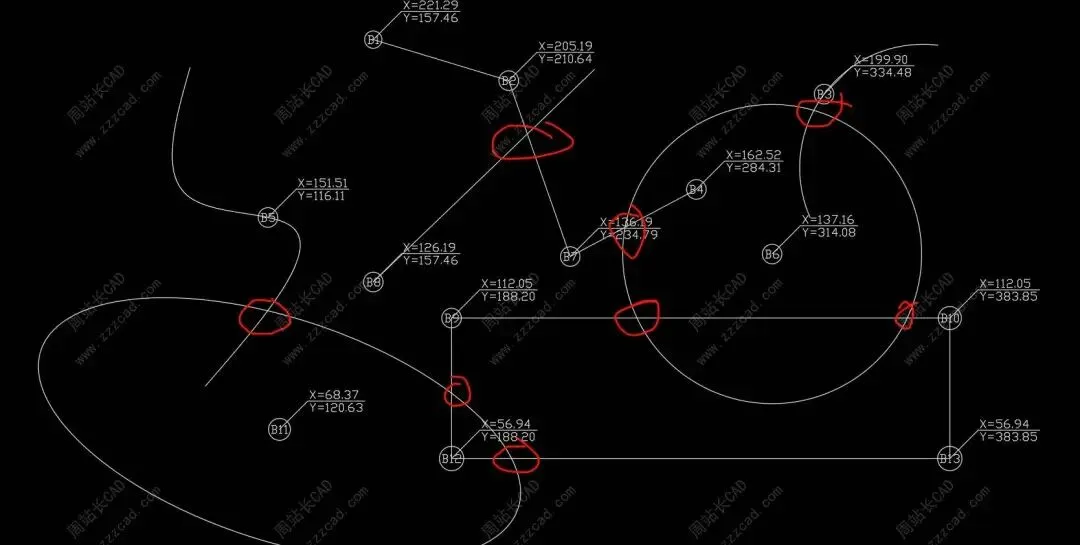

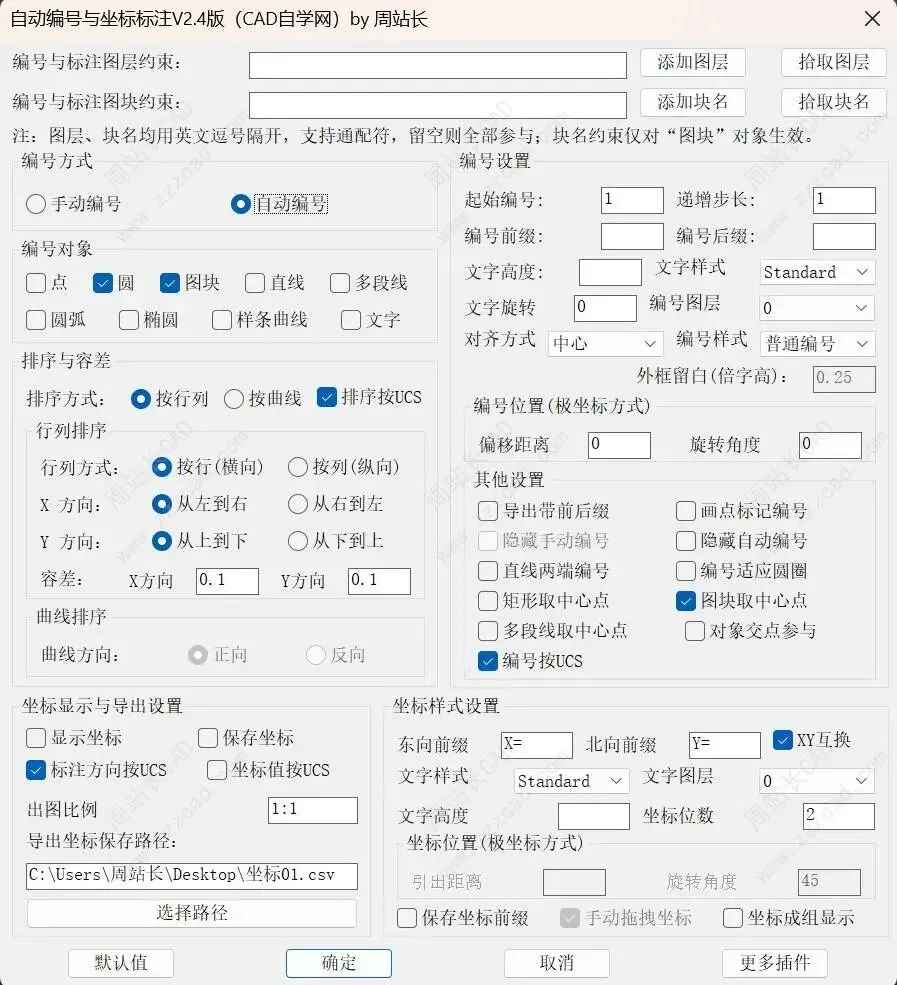

2.3版本如下这些交点并不可以编号。

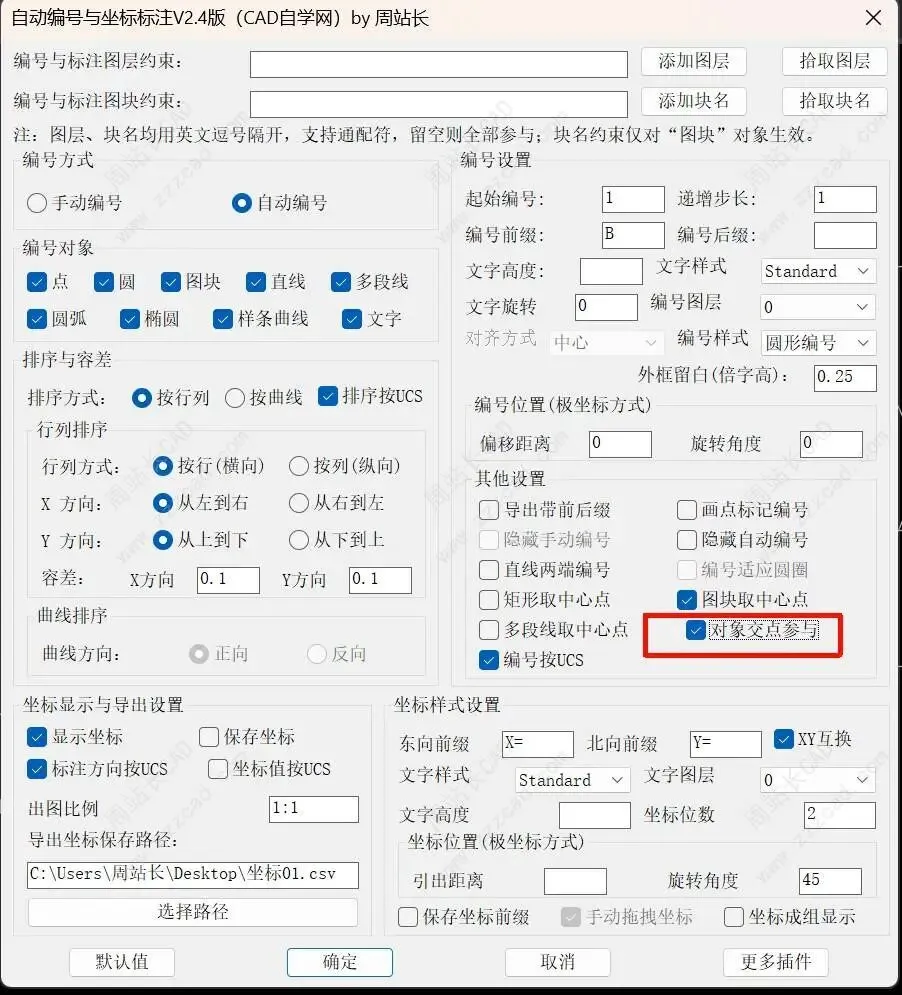

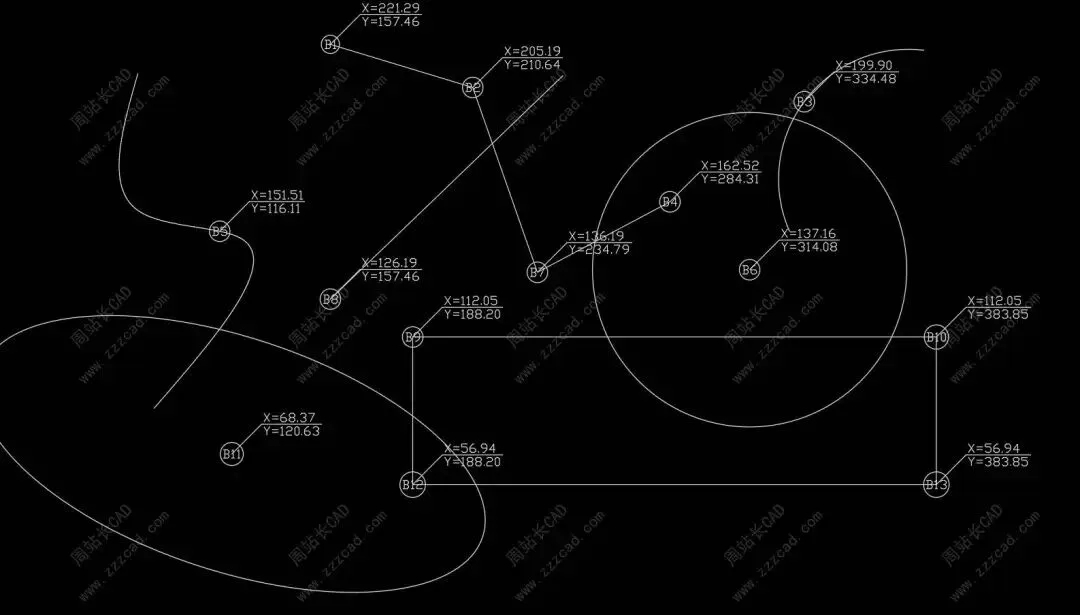

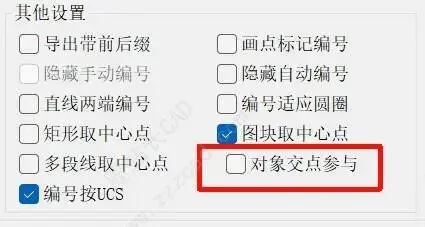

2.4版本我们只需要勾上对象交点参与。
对象交点处即可参与编号和坐标标注，并且坐标标注可以自动避让。
注：以上编号和坐标标注可自由选择，可以只编号，或者只坐标标注，只需要这里设置即可。
