一、引言

1.1 研究背景与意义

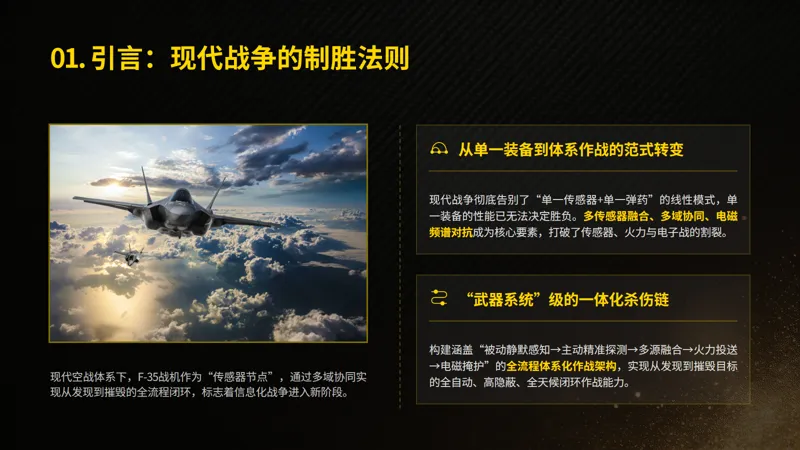

现代空战与对地精确打击作战已经彻底摆脱传统“单一传感器+单一弹药”的线性作战模式，全面进入体系化传感器融合、多域协同杀伤、电磁频谱对抗耦合的智能化精准作战时代。传统空战研究往往聚焦单一装备性能参数，例如单独分析某型AESA雷达探测距离、某型光电吊舱识别精度、某型制导弹药打击效能，割裂了传感器感知、目标解算、火力投送、电子掩护之间的内在耦合关系，无法适配当前美军一体化杀伤链的作战逻辑。在现代防空体系日益密集、电磁对抗日趋激烈、战场环境全域复杂的背景下，单一装备的性能优势已无法决定作战胜负，多传感器融合闭环武器系统的体系作战能力成为空中作战的核心制胜要素。

美军作为全球信息化作战体系建设的先行者，依托F-35、F/A-18E/F、F-15E、MQ-9等主力机载平台，构建了一套以SAR成像全天候感知、机载AESA雷达多模探测、雷达-光电复合精准瞄准、全域电子战掩护为核心的完整闭环杀伤链武器系统。该系统区别于传统单件武器装备，并非独立的雷达、光电设备或制导弹药，而是一套涵盖“被动静默感知-主动精准探测-多源数据融合-高精度坐标解算-智能火力投送-电磁生存掩护”全流程的体系化作战架构，实现了从“发现目标”到“摧毁目标”的全自动、高隐蔽、高抗干扰、全天候闭环作战能力。

在复杂战场环境中，云层遮挡、夜间无光、光学对比度缺失、敌方电磁压制、防空火力拦截等因素极大限制了传统光电探测、人工目视识别、常规雷达扫描的作战效能。而美军这套一体化武器系统，通过AESA雷达SAR成像技术突破气象与光照限制，通过被动射频、被动红外设备实现静默态势感知，通过雷达-光电复合瞄准实现米级甚至亚米级武器坐标解算，通过电子战系统构建电磁掩护窗口，最终依托多型精确制导弹药完成末端打击，形成了完整的信息化作战闭环。该架构已经成为美军五代机、四代半战机、长航时察打一体无人机的核心作战支撑，广泛应用于制空作战、纵深对地打击、时敏目标拦截、防空压制、海上精确打击等各类作战任务，重塑了现代空中作战的作战范式与对抗规则。

从军事理论研究层面，当前国内多数研究仍停留在单一装备性能解析、单一技术原理分析的层面，缺乏对美军一体化杀伤链武器系统的架构全景、信息流逻辑、平台谱系差异、链路耦合机制的系统性拆解，无法精准把握美军现代空中作战的核心优势与体系短板。从实战应用与国防科研层面，系统剖析该套武器系统的组成模块、工作机制、链路逻辑、平台构型差异，能够为我国机载多传感器融合、SAR成像应用、复合精准瞄准、机载电子对抗体系的技术迭代与装备研发提供精准的对标参考，同时为防空反导、空中对抗、体系破击的作战战术研究提供理论支撑，具备极高的学术研究价值、工程应用价值与军事战略价值。

1.2 研究目的与方法

1.2.1 研究目的

本文以美军新一代机载一体化杀伤链武器系统为核心研究对象，聚焦SAR成像技术、机载AESA雷达多模工作机制、雷达-光电复合瞄准算法、机载电子战协同掩护四大核心技术维度，围绕系统架构组成、信息流传输逻辑、关键杀伤链路、多平台构型差异、典型应用场景展开系统性、全景式研究。核心研究目的分为四个层面：

第一，拆解美军闭环杀伤链武器系统的标准化积木式组成模块，明确AESA火控雷达、被动射频态势感知、被动红外全景探测、光电激光精瞄、多源数据融合调度、电子攻击、精确弹药交付七大核心模块的装备型号、技术功能、链路定位与不可替代性，厘清各模块的分工边界与协同基础。

第二，梳理系统完整的信息流闭环逻辑，构建多源感知-数据融合-任务调度-精准瞄准-武器解算-电子掩护-火力打击的全流程工作模型，解析SAR成像链路、雷达光电交叉瞄准链路、ESM雷达静默照射链路、电子战与SAR可用性耦合链路四大核心关键链路的工作机理。

第三，对比分析F-35隐身战机、F/A-18E/F舰载战机、F-15E远程打击战机、MQ-9长航时无人机四大量产部署平台的武器系统构型差异、性能取舍、作战定位与适用场景，明确不同平台的体系优势与能力短板。

第四，总结当前学术研究与工程认知中存在的典型误区，规范该领域的专业表述与技术认知，规避常见的概念混淆、原理误解、装备错配等问题，为后续相关算法仿真、体系建模、战术研究提供标准化的理论基础与表述规范。

1.2.2 研究方法

本文综合采用文献研究法、体系建模法、对比分析法、案例拆解法、误区归纳法五种研究方法，保障研究的系统性、严谨性与专业性，具体如下：

一是文献研究法。系统梳理美军公开装备手册、国防部技术报告、军工企业公开技术白皮书、国内外核心期刊论文、航空航天领域学术专著、美军作战训练手册等公开权威资料，提取AN/APG-81、AN/APG-79、AN/APG-82、AN/ASQ-239、AN/AAQ-37、AN/AAQ-40等核心装备的技术参数、工作模式、协同机制，依托公开口径数据开展研究，杜绝涉密信息，保证研究的合规性与权威性。

二是体系建模法。基于装备功能与作战逻辑，构建美军一体化杀伤链武器系统的信息流架构模型，绘制多源感知、数据融合、任务调度、精准打击、电子掩护的闭环工作框图，从系统工程层面拆解各模块的衔接逻辑与数据流转机制，实现从单一装备认知到体系架构认知的升级。

三是对比分析法。横向对比F-35、F/A-18E/F、F-15E、MQ-9四大主力平台的系统配置、传感器性能、杀伤链完整性、电子战能力、弹药适配谱系，总结不同构型的技术取舍、作战定位与场景适配性，精准提炼美军模块化、谱系化的装备发展思路。

四是案例拆解法。结合美军近年来局部战争、实战演习、装备测试的公开案例，拆解SAR全天候成像、雷达光电复合瞄准、静默感知针状照射、电子战协同掩护等关键技术的实战应用流程，验证系统架构的实战价值与作战逻辑。

五是误区归纳法。针对当前学界、工程界普遍存在的概念混淆问题，梳理三类典型认知误区，剖析错误根源，制定标准化、规范化的学术表述准则，提升相关研究的专业性与严谨性。

1.3 国内外研究现状

1.3.1 国外研究现状

美军作为该套一体化杀伤链武器系统的研发与应用主体，长期开展体系化、工程化、实战化的技术研究与迭代优化，相关研究聚焦装备工程落地、作战战术适配、系统迭代升级三大方向，形成了完整的技术研究与应用体系。

在装备技术研究层面，美国诺斯罗普·格鲁曼、雷神、洛克希德·马丁等核心军工企业，针对AESA雷达多模工作、SAR成像优化、被动射频测向、红外全景探测、多传感器融合调度等核心技术，持续开展迭代研发与飞行测试。针对AN/APG-81、AN/APG-79、AN/APG-82系列AESA雷达，美军重点研究波束分时复用、低截获概率（LPI）照射、SAR条带/聚束成像优化、动目标检测（GMTI）精度提升等技术，实现雷达探测、成像、电子侦察、电子对抗的多任务一体化。在传感器融合领域，美军针对F-35的ICP核心融合处理器与传感器调度系统，开展大量算法优化研究，实现RF射频、IR红外、数据链、地理信息多源数据的实时融合与任务智能调度，保障多传感器协同工作的高效性与低冲突性。

在作战体系研究层面，美国国防部、空军研究实验室、海军作战发展司令部持续开展杀伤链闭环作战研究，重点验证“被动静默感知-主动精准探测-复合瞄准解算-电子掩护投送”的作战流程，优化EMCON电磁管控档位的动态适配策略，明确不同威胁等级下SAR成像、主动照射、电子攻击的使用规则。同时，美军针对不同载机平台的构型差异，开展谱系化作战适配研究，区分隐身平台、常规舰载平台、重型打击平台、长航时无人机平台的作战定位，构建分层、互补、全域覆盖的空中打击体系。

在学术研究层面，欧美航空航天领域核心期刊大量刊载机载SAR成像算法、AESA雷达波束控制、光电复合瞄准融合、机载电子对抗协同等细分领域研究成果，重点聚焦单一技术的性能优化、算法迭代、精度提升。但国外公开研究多集中于单点技术优化，极少公开披露完整的武器系统架构、全链路信息流逻辑、多模块协同机制，核心体系化作战逻辑与调度算法属于美军核心保密内容，公开资料存在明显的碎片化特征。

1.3.2 国内研究现状

国内学界与工程界针对美军机载雷达、SAR成像、光电瞄准、机载电子战等技术开展了大量跟踪研究，取得了丰富的细分领域研究成果，为本次研究奠定了基础。在AESA雷达技术领域，国内学者系统研究了美军各型机载AESA雷达的硬件架构、工作模式、探测性能、波束控制原理，明确了AESA雷达相较于传统机械扫描雷达的技术优势，梳理了SAR成像、GMTI动目标检测、空空搜索跟踪等核心工作模式的技术机理。在SAR成像应用领域，国内研究重点聚焦机载SAR成像算法优化、地理配准、运动误差补偿、目标提取技术，分析了复杂气象环境下SAR成像的作战应用价值。

在光电探测与复合瞄准领域，国内针对F-35的EOTS、DAS系统，舰载机光电吊舱、无人机光电侦察瞄准系统开展了技术解析，研究了红外目标识别、激光测距指示、多源图像匹配等关键技术。在机载电子战领域，国内学者重点研究EA-18G电子战飞机的压制干扰、欺骗干扰技术，以及机载自卫电子对抗系统的工作机制，梳理了美军机载电子战的作战样式。

但总体来看，国内现有研究存在明显的碎片化、单点化、表层化问题，存在三大核心短板：第一，重单点技术、轻体系架构，多数研究仅针对雷达、光电、电子战单一设备展开分析，未将各模块整合为统一的闭环杀伤链武器系统，无法理解各模块的协同逻辑与不可替代性；第二，重硬件参数、轻信息流逻辑，现有研究极少拆解系统内部多源数据融合、传感器智能调度、跨设备交叉引导、电子战与探测成像耦合的核心信息流机制；第三，重通用技术、轻平台谱系差异，缺乏对美军四大主力载机平台构型差异、技术取舍、作战定位的系统性对比分析，同时普遍存在概念混淆、认知误区等问题，影响研究的专业性与准确性。

1.3.3 现有研究不足与本文创新点

综合国内外研究现状，现有研究尚未形成针对美军该型一体化杀伤链武器系统的全景式、体系化、全链路研究，存在体系拆解不完整、信息流逻辑不清晰、平台对比不系统、专业认知不规范四大不足。基于此，本文创新点主要体现在三个方面：

第一，构建积木式全模块体系模型，完整拆解七大核心组成模块，明确各模块的装备对应关系、链路功能、核心价值，实现从单一装备研究到完整武器系统研究的升级。

第二，搭建全闭环信息流工作机制，首次系统梳理四大核心杀伤链路的完整工作流程，解析传感器调度、跨设备交叉引导、电磁管控与成像探测的耦合关系，厘清体系作战的核心逻辑。

第三，完成全平台谱系对比研究，系统对比四大量产部署平台的构型差异、能力取舍、作战场景，同时归纳规范领域专业表述，规避典型认知误区，为后续相关研究提供标准化支撑。

二、“武器系统”的构成模块

美军SAR-AESA-光电-电子战一体化杀伤链武器系统为典型的模块化积木式架构，各子系统独立具备专项功能，通过核心融合调度系统实现深度耦合，共同构成“感知-融合-瞄准-打击-掩护”的完整作战闭环。整套系统包含七大核心模块，分别为AESA火控雷达（射频主动探测与成像主干）、被动射频态势感知装备（静默辐射源探测）、被动红外全景态势装备（静默热特征感知）、光电激光精瞄复合瞄准装备（高精度武器解算）、多源融合调度系统（系统核心大脑）、机载电子攻击装备（电磁生存与掩护）、精确弹药交付装备（末端火力执行）。各模块分工明确、互补冗余、协同联动，缺一不可，共同支撑全天候、全电磁环境、全光照条件下的闭环杀伤作战。

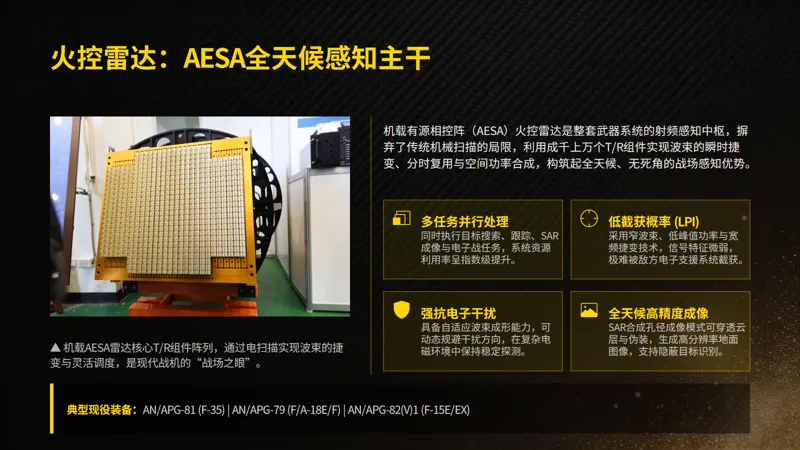

2.1 AESA火控雷达

机载有源相控阵（AESA）火控雷达是整套武器系统的射频感知主干与全天候成像核心，区别于传统机械扫描雷达，AESA雷达通过海量收发组件（T/R组件）实现波束的电扫描、捷变、分时复用，具备多任务并行、低截获概率、抗干扰、高精度成像、动目标检测等核心能力，是整套杀伤链中唯一可实现全天候、全时段、复杂气象条件下主动探测与地理坐标生成的核心装备，为后续精准瞄准与火力投送提供基础目标数据。

2.1.1 典型装备介绍

美军现役主力四代半、五代机载机均配备专属定型的AESA火控雷达，适配不同平台的载荷、孔径、作战定位，核心量产装备包含三型，分别适配F-35、F/A-18E/F、F-15E/EX三大主战平台，同时MQ-9无人机配备专用轻型SAR雷达，形成完整谱系。

AN/APG-81雷达为F-35系列（A/B/C三型）专属标配X波段有源相控阵雷达，由诺斯罗普·格鲁曼公司研发，搭载1676个独立T/R组件，采用共形集成、轻量化、低RCS设计，完全内埋于机头雷达罩，适配F-35隐身构型。该雷达最大核心优势为孔径分时复用，可在同一任务周期内交替完成雷达探测、SAR成像、电子侦察、电子对抗任务，是五代机一体化射频系统的核心载体。相较于传统雷达，APG-81摒弃了单一功能模式切换的局限，实现多任务并行调度，同时依托波束捷变技术实现极致的低截获性能。

AN/APG-79雷达为F/A-18E/F超级大黄蜂舰载机标配AESA雷达，同样为X波段有源相控阵体制，适配舰载恶劣海洋环境，具备高可靠性、高抗盐雾、高抗振动特性。该雷达优化了多模任务交织能力，可实现空空搜索、空地SAR成像、海面目标探测、动目标跟踪的快速切换，适配航母联队多任务作战需求，是美军舰载航空兵的核心射频感知装备。相较于APG-81，APG-79更侧重功率孔径积与持续探测能力，适配非隐身平台的作战需求。

AN/APG-82(V)1雷达为F-15E攻击鹰、F-15EX鹰II重型战机的主力AESA雷达，依托F-15系列超大机头孔径优势，拥有约91cm的超大天线口径，T/R组件数量更多、功率孔径积更大，是美军现役机载战术雷达中远距离探测、大场景SAR成像、海上广域搜索能力最强的型号。该雷达重点优化了远距离对地、对海成像性能，可实现超视距目标探测、大范围地形测绘、远距离动目标监视，适配F-15系列重型战机的纵深打击、防区外作战定位。

MQ-9察打一体无人机配备AN/APY-8 Lynx山猫轻型SAR雷达，为小型轻量化AESA体制雷达，专为长滞空、中低速无人机平台设计，支持条带SAR、聚束SAR成像与地面动目标检测，适配无人机ISR侦察与轻型精确打击任务。

2.1.2 在杀伤链中的作用

AESA火控雷达是整套杀伤链的初始数据生成源头，承担全天候目标感知、成像建模、航迹生成、坐标粗解算的核心功能，贯穿杀伤链“发现-识别-跟踪-瞄准”的前置全流程，核心作战功能包含四大类：

一是全天候全域搜索与多目标跟踪。依托X波段高精度探测能力，不受光照、云雾、沙尘、雨雪等气象条件限制，可完成空中目标、地面固定目标、地面机动目标、海面目标的全域搜索，同时支持多目标批量跟踪，生成目标原始航迹数据，为融合系统提供基础态势输入。在夜间、阴霾、强光遮蔽等光电设备完全失效的场景下，AESA雷达是唯一有效的主动探测手段。

二是SAR合成孔径成像。支持条带SAR（StripMap）、聚束SAR（SpotLight）、扫描SAR（ScanSAR）三种核心成像模式，条带SAR适用于大范围战场地形测绘、区域目标普查；聚束SAR适用于重点目标精细化成像、目标轮廓识别、地形特征提取；扫描SAR兼顾大范围覆盖与局部高精度，适配战场快速侦察需求。通过SAR成像可生成可量化、可地理配准的高清地面图像，解决光学图像无法穿透遮蔽物的核心短板。

三是GMTI地面动目标指示。通过雷达相位差分、杂波对消技术，过滤地面静态地形杂波，精准提取地面车辆、人员、低空慢速飞行器等机动目标，生成动目标位置、速度、航向数据，实现时敏机动目标的持续跟踪，弥补光电设备对远距离、遮蔽区动目标探测能力的不足。

四是高精度测角测速与粗坐标解算。依托AESA波束的高精度指向控制能力，完成目标距离、方位、俯仰、径向速度的精准测量，结合载机INS/GPS导航数据与数字高程模型（DEM），完成目标地理粗配准，生成带有不确定椭圆的目标坐标数据，为后续光电复合精瞄提供精准的搜索窗口与坐标基准，实现雷达到光电的跨传感器引导。

2.1.3 不可或缺的原因

在整套雷达-光电复合杀伤链中，光电、红外、激光设备均高度依赖光照、大气通透度、目标光学/热对比度，在复杂战场环境中存在天然的性能失效短板，而AESA雷达的不可替代性核心体现在环境适应性、全天候工作能力、全域感知能力三个维度。

首先，AESA雷达具备全气象、全时段作战能力。光电红外设备无法穿透云层、雨雾、沙尘遮蔽，夜间无主动照明时识别距离大幅衰减，而SAR成像依托微波传播机制，不受光照条件、大气遮蔽物影响，可在全天候、全气象条件下稳定生成目标图像与坐标数据，是复杂战场环境下唯一可靠的主动感知手段，保障杀伤链在恶劣环境下不中断、不失效。

其次，AESA雷达可实现大范围快速普查与时敏目标监视。光电设备视场角有限，单次搜索范围小，无法完成大范围战场快速侦察，而AESA雷达通过多模式SAR扫描与GMTI监测，可快速完成广域战场覆盖，同时持续监视机动时敏目标，为作战决策提供全域态势支撑。

最后，AESA雷达是跨传感器引导的基础数据源。整套复合瞄准链路的核心逻辑为“雷达粗定位、光电精定位”，SAR成像生成的目标不确定椭圆与搜索窗口，是光电吊舱、EOTS设备快速捕获目标的核心依据，若无AESA雷达的前置粗定位，光电设备只能盲目大范围搜索，无法实现快速精准瞄准，杀伤链的时效性与精准性将完全丧失。因此，AESA雷达是整套武器系统全天候作战能力的核心基石。

2.2 被动射频态势感知装备

被动射频态势感知装备（ESM电子支援侦察）是整套武器系统的静默感知与低截获生存核心模块，区别于AESA主动雷达的主动辐射探测模式，被动射频设备完全不对外辐射电磁信号，通过截获、分析、测向敌方雷达、通信、制导武器的电磁辐射信号，实现无源态势感知，为AESA雷达提供精准方位提示，约束雷达波束照射范围，实现LPI低截获概率作战，从根源上提升载机战场生存性。

2.2.1 以AN/ASQ-239为例

AN/ASQ-239是F-35系列战机专属的一体化被动射频态势感知系统，为美军最先进的机载共形孔径ESM系统，采用分布式多阵元共形设计，整机布置10组高精度接收阵元，均匀分布于机身、机翼、尾翼各处，实现360°无死角全域射频信号接收，无探测盲区。该系统完全内埋集成，不破坏F-35隐身气动外形，适配隐身战机静默作战需求，是五代机射频静默感知的核心标志性装备。

相较于传统机载ESM吊舱，AN/ASQ-239具备三大核心优势：一是全域共形覆盖，无角度盲区，可全方位截获敌方各类电磁辐射信号；二是测向精度高，可实现窄带辐射源的高精度方位解算，为主动雷达提供精准指向 cue 提示；三是深度融合适配，可直接接入F-35核心融合处理器，实现射频数据与雷达、红外、数据链数据的实时融合，无需额外转接设备。除F-35专属的ASQ-239外，F/A-18E/F、F-15E等平台配备适配自身体系的被动射频告警与测向系统，核心功能逻辑与ASQ-239一致，均承担静默辐射源探测与雷达引导任务。

2.2.2 截获与测向功能

被动射频态势感知系统的核心工作流程为“信号截获-参数分析-辐射源识别-高精度测向-态势提示-雷达引导”，全程无源、静默、无辐射。首先，系统通过全域分布的共形阵元，不间断监听战场全域电磁频谱，截获敌方防空雷达、火控雷达、导弹制导雷达、战术通信设备、电子干扰设备等各类辐射源的电磁信号，完成信号频率、脉宽、重复周期、极化方式、信号强度等核心参数的提取。

其次，系统依托内置的敌方辐射源特征数据库，对截获的信号进行特征匹配识别，精准判定辐射源类型、装备型号、威胁等级，区分防空雷达、战机火控雷达、便携式防空导弹、车载防空系统等不同威胁目标。

最后，通过多阵元相位干涉测向算法，完成敌方辐射源的高精度方位、俯仰角度解算，生成目标辐射源的方位线与威胁扇区信息，将该cue提示数据实时上传至核心融合调度系统，为AESA雷达提供精准的指向约束依据。整个过程无需主动发射信号，完全依托敌方电磁辐射实现被动感知，不会暴露自身位置。

2.2.3 对雷达LPI和生存性的意义

LPI低截获概率作战是现代隐身战机与信息化战机的核心作战准则，而被动射频感知系统是实现AESA雷达LPI作战的核心前提，彻底改变了传统雷达“大范围机械扫描、全域电磁辐射”的高暴露作战模式，对载机生存性与作战隐蔽性具有决定性意义。

传统机载雷达无被动引导，必须通过大范围、大角度的波束扫描完成区域搜索，持续的全域电磁辐射极易被敌方ESM设备截获，从而暴露载机位置，触发敌方防空拦截体系。而依托AN/ASQ-239等被动射频系统的方位提示，AESA雷达无需进行无差别大范围扫描，传感器调度系统可将雷达主瓣严格约束在被动提示的威胁扇区与任务走廊内，仅对目标可疑区域进行“针状窄波束精准照射”，极大压缩雷达辐射的空域、时域、频域范围。

这种“被动提示+主动针状照射”的工作模式，大幅降低了雷达电磁辐射的被截获概率，实现了精准、限制性、低暴露的主动探测。在高威胁防空环境中，该机制可有效规避敌方电磁侦察与防空锁定，保障载机静默突防、隐蔽侦察、隐蔽打击的作战能力，是整套武器系统在高强度对抗环境下能够持续工作、完成杀伤链闭环的核心生存保障。若无被动射频感知模块，AESA雷达的主动成像与探测功能将成为载机暴露的最大短板，整套杀伤链的实战可用性将大幅降低。

2.3 被动红外全景态势感知装备

被动红外全景态势感知装备是整套武器系统的纯被动备用感知体系，依托红外焦平面阵列（FPA）的热成像探测能力，完全不对外辐射任何信号，通过捕获目标发动机加力闪光、尾焰羽流、机身蒙皮摩擦热、地面设备热源等红外特征，实现全域静默态势感知，弥补雷达静默状态下的态势空白，与被动射频系统形成“射频+红外”双静默感知冗余，进一步提升系统的隐蔽性与可靠性。

2.3.1 AN/AAQ-37 DAS的特性

AN/AAQ-37分布式孔径系统（DAS）是F-35战机标配的全景被动红外感知系统，为美军现役最先进的机载红外全景探测装备，采用六面凝视型红外焦平面阵列架构，六组红外摄像头分别布置于机身前后、左右、上下六个方位，无探测盲区，实现整机360°全域、全时段、无源红外态势监视。

AN/AAQ-37 DAS具备三大核心技术特性：一是全域凝视无死角，六阵元同步持续成像，无需机械转动，响应速度快、态势更新频率高；二是高灵敏度红外探测，可捕捉远距离微弱热源信号，对战机尾焰、导弹羽流、地面热源目标具备极强的探测能力；三是完全内埋隐身设计，与机身一体化集成，不破坏隐身外形，适配静默作战需求；四是多场景适配能力，可同时完成空空目标探测、导弹逼近告警、地面热源监视、异常空域识别等多类任务。

2.3.2 热特征探测与航迹融合

AN/AAQ-37 DAS的核心工作机制为“全域凝视成像-热特征提取-异常目标筛查-粗航迹生成-多源融合”。系统通过六面红外阵列持续采集全域红外图像，实时提取画面中的异常高热特征，筛选出区别于背景环境的机动热源目标，快速识别战机、导弹、地面机动车辆、火力点等目标的红外信号。

针对识别到的热源目标，系统可实时解算目标的粗略方位、俯仰角度、相对运动趋势，生成低精度的目标粗航迹与异常提示信息，标记高威胁目标区域。随后，DAS生成的红外态势数据将实时上传至核心融合处理器，与AESA雷达的射频航迹、ASQ-239的射频辐射源航迹、外部数据链态势进行融合校准，修正单一传感器的探测误差，生成更精准的全域统一态势文件（Track File）。

在雷达静默、电磁管控（EMCON OFF）的极限隐蔽作战模式下，DAS可独立承担全域态势感知任务，持续监控战场威胁动态，为载机提供基础态势支撑，避免因雷达静默导致的态势盲区。同时，DAS的红外异常提示可辅助约束AESA雷达与EOTS光电系统的探测范围，进一步提升精准探测效率。

2.3.3 作为备用态势感知手段的价值

在整套复合感知体系中，被动红外全景系统承担冗余备份、静默补盲、威胁预警三大核心价值，是保障杀伤链稳定性的关键冗余模块。首先，该系统为纯被动工作模式，无任何电磁辐射，完全不会暴露载机位置，适配高威胁环境下的静默突防作战，是隐身战机静默状态下唯一的全域态势感知手段。

其次，可有效弥补被动射频系统的感知短板。被动射频系统仅能探测对外辐射电磁信号的目标，对于电磁静默、关机隐蔽的地面目标、隐身目标、被动防御目标完全无效，而DAS依托红外热特征探测，可识别静默热源目标，实现电磁静默目标的有效感知，填补体系感知盲区。

最后，可实现多传感器交叉验证，提升态势可信度。通过红外航迹与雷达航迹的交叉比对，融合系统可精准判别目标真伪、过滤虚假干扰目标、修正探测误差，大幅提升全域态势的准确性与可靠性。在雷达受敌方电子压制、探测性能衰减的场景下，DAS可独立维持基础态势感知，保障杀伤链不中断，极大提升了整套武器系统的抗干扰能力与战场容错率。

2.4 光电/激光精瞄复合瞄准装备

光电/激光精瞄复合瞄准装备是整套杀伤链的高精度解算终端，承担目标精准识别、图像跟踪、激光测距、激光指示、武器级坐标生成的核心功能。如果说AESA SAR成像的核心价值是“在复杂环境下找到目标大概位置”，那么光电激光复合瞄准系统的核心价值就是“精准识别目标身份、解算可直接投弹的武器级坐标、完成激光末制导照射”，是连接前端感知与末端火力打击的核心桥梁，决定了最终打击精度与作战有效性。

2.4.1 不同平台的典型装备

美军不同载机平台根据作战定位、隐身需求、载荷能力，适配不同类型的光电激光复合瞄准装备，分为内埋式原生瞄准系统与外挂式瞄准吊舱两大类，核心量产装备谱系完整、分工明确。

F-35系列战机标配AN/AAQ-40 EOTS内置光电瞄准系统，为五代机专属内埋式单孔径复合瞄准装备，集成中波红外前视（FLIR）、高清可见光成像、激光测距（LRD）、激光指示（LTD）四大功能，整机内置、保形设计，完全不破坏隐身气动外形，是目前美军集成度最高、隐身性最好的复合瞄准系统。EOTS采用单孔径共用光路设计，可实现多模式无缝切换，兼顾远距离探测、高精度识别、稳态激光照射能力，完美适配F-35隐身精准打击作战需求。

F/A-18E/F舰载机无内置光电瞄准系统，依托外挂式高端瞄准吊舱实现复合瞄准功能，核心适配型号包含ATFLIR先进战术前视红外吊舱、LITENING先进瞄准吊舱、SNIPER狙击兵高精度瞄准吊舱。三类吊舱各有侧重，ATFLIR适配舰载恶劣环境，可靠性高、跟踪稳定性强；LITENING吊舱广域搜索能力突出，适配大范围战场侦察瞄准；SNIPER吊舱远距离高精度识别能力优异，适配防区外精准打击，共同构成舰载机复合瞄准体系。

F-15E/F-15EX重型战机早期适配LANTIRN夜间低空导航与红外瞄准系统（AAQ-14/AAQ-13），现阶段全面升级为SNIPER、LITENING新一代高精度外挂瞄准吊舱，依托超大载荷能力，可搭载大口径、长焦距光电吊舱，具备更远距离、更高精度的瞄准能力，适配重型战机远距离纵深打击任务。

MQ-9长航时察打一体无人机标配MTS多光谱瞄准系统，集成红外成像、可见光成像、激光测距、激光指示功能，轻量化、低功耗设计，适配无人机长滞空、低速飞行的工作特性，满足轻型精确弹药的瞄准与制导需求。

2.4.2 精确瞄准与目标识别

光电激光复合瞄准系统的核心作战流程为“雷达坐标引导-视场调转-宽场搜索-精准识别-窄场跟踪-激光解算-武器坐标输出-稳态照射”，实现从粗坐标到武器级精坐标的全流程升级。首先，系统接收融合调度系统下发的SAR成像粗坐标与不确定椭圆搜索窗，快速完成视场调转（slew），对准目标可疑区域。

随后开启宽视场（Wide FOV）扫描搜索，对搜索窗口内的图像特征进行匹配筛查，依托内置目标图像数据库，完成目标类型识别、真伪判别、敌我区分，精准锁定真实作战目标，过滤地形干扰、虚假目标、民用目标。

目标锁定后，系统切换至窄视场（Narrow FOV）高精度跟踪模式，持续采集目标高清图像，实现像素级稳定跟踪，抑制载机机动、气流扰动带来的图像抖动。同时启动激光测距模块，精准测量载机与目标的直线距离、相对位置偏差，结合载机导航数据，解算生成亚米级武器级精准坐标，替代SAR成像的米级粗坐标。

针对激光制导炸弹（LGB）等半主动制导弹药，系统可切换至激光指示（LTD）稳态工作模式，持续向目标发射编码激光束，形成稳定激光照射点，直至弹药末段锁定、命中目标，全程保障弹药制导精度。

2.4.3 与SAR成像的协同关系

SAR成像与光电激光精瞄系统为互补耦合、逐级求精的核心协同关系，二者缺一不可，共同构成“全天候粗定位+高精度精打击”的复合瞄准闭环，彻底解决单一传感器的能力短板。

SAR成像的核心优势为全天候、全气象、广域覆盖，可在光电设备失效的恶劣环境下生成目标粗坐标与搜索区域，但受限于SAR成像原理，存在图像可读性差、无法精准识别目标属性、坐标存在米级不确定误差、无法适配激光制导弹药等短板，无法直接作为武器投送的最终依据。

光电激光系统的核心优势为图像清晰度高、目标识别能力强、坐标解算精度高、可提供激光制导信号，但存在环境适应性差、视场范围小、无法大范围搜索的短板，无雷达引导时只能盲目搜索，作战效率极低。

二者协同工作时，SAR成像负责“大范围普查、粗定位、框定搜索区域、解决找不到的问题”，光电激光系统负责“精准识别、精坐标解算、激光制导、解决打不准的问题”，通过跨传感器交叉引导（cross-cue）实现优势互补，构建起全天候、高精度、高效率的复合瞄准体系，是整套杀伤链精准打击能力的核心保障。

2.5 融合 / 调度系统

2.5.1 F-35 和 F/A-18E/F 的系统举例

2.5.2 统一态势感知与指令下发

2.5.3 对系统协同工作的核心作用

2.6 电子攻击装备

2.6.1 NGJ-MB (AN/ALQ-249) 等装备

2.6.2 压制与欺骗敌方系统

2.6.3 对保障攻击行动的重要性

2.7 弹药交付装备

2.7.1 多种典型弹药介绍

2.7.2 弹药的制导与攻击方式

2.7.3 在杀伤链中的末端作用

三、系统信息流与工作流程

3.1 系统框图（信息流版）构建

3.1.1 威胁环境感知

3.1.2 多源信息输入与融合

3.1.3 融合态势生成与任务调度

3.1.4 武器解算与攻击执行

3.2 关键链路解析

3.2.1 SAR 成像链路（全天候坐标生成）

3.2.2 雷达→EO 复合瞄准链路（cross-cue）

3.2.3 ESM→雷达的 “针状照射”（LPI 核心）

3.2.4 EA/EW 与 “SAR 可用性” 的耦合（实战最重要）

四、不同平台的 “武器系统构型” 谱系与差异化取舍

4.1 F-35 “原生隐身复合系统”（五代机顶配全域构型）

4.1.1 全维度原生硬件集成配置

4.1.2 核心作战优势与场景适配性

4.2 F/A-18E/F “舰载吊舱增强型” 复合系统（四代半舰载通用构型）

4.2.1 核心装备配置与技术性能

4.2.2 航母联队体系定位与作战功能

4.2.3 与 F-35 原生隐身构型的核心差异化对比

4.3 F-15E/F-15EX “最大孔径重锤” 构型（四代半重型远程打击顶配）

4.3.1 APG-82 (V) 1 超大孔径雷达核心性能优势

4.3.2 重载挂载体系与全域打击能力

4.3.3 非隐身平台的生存逻辑与作战策略

4.4 MQ-9 “死神” 长滞空 ISR→轻打击构型（低烈度持续作战构型）

4.4.1 轻量化雷达与光电核心装备配置

4.4.2 弹药适配与核心作战任务场景

4.4.3 简化型电子战能力与战场生存特性

五、研究中的常见认知误区与标准化规避规范

5.1 JDAM 制导方式的典型认知误区

5.1.1 常见错误表述与错误根源

5.1.2 标准化正确表述与技术界定

5.2 AESA 雷达与 SAR 成像的概念混淆误区

5.2.1 错误认知表现与核心偏差

5.2.2 精准概念界定与规范化表述

5.3 EA-18G 装备定位的认知误区

5.3.1 错误定位表现与认知偏差

5.3.2 标准化角色定位与作战功能界定

六、结论与展望

6.1 全文研究总结

6.2 研究局限性与未来发展展望
