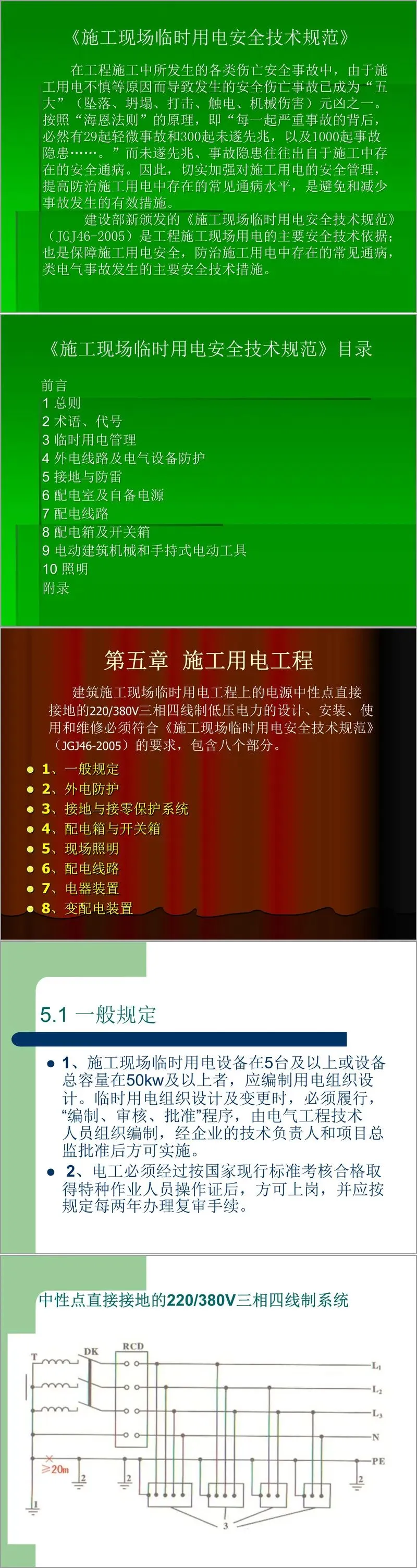

资料解读：《（共90页PPT）施工现场临时用电安全技术规范图解》
详细资料请看本解读文章的最后内容。
施工现场临时用电安全，一直是工程管理中让人“提心吊胆”的环节。翻阅这份《施工现场临时用电安全技术规范图解》，我深感这不仅是一份技术规范，更是一本施工现场的“保命指南”。触电事故作为建筑业“五大伤害”之一，往往源于那些看似不起眼的管理漏洞和操作习惯。今天，我就带大家深度拆解这份资料，看看如何构建一道坚固的用电安全防线。

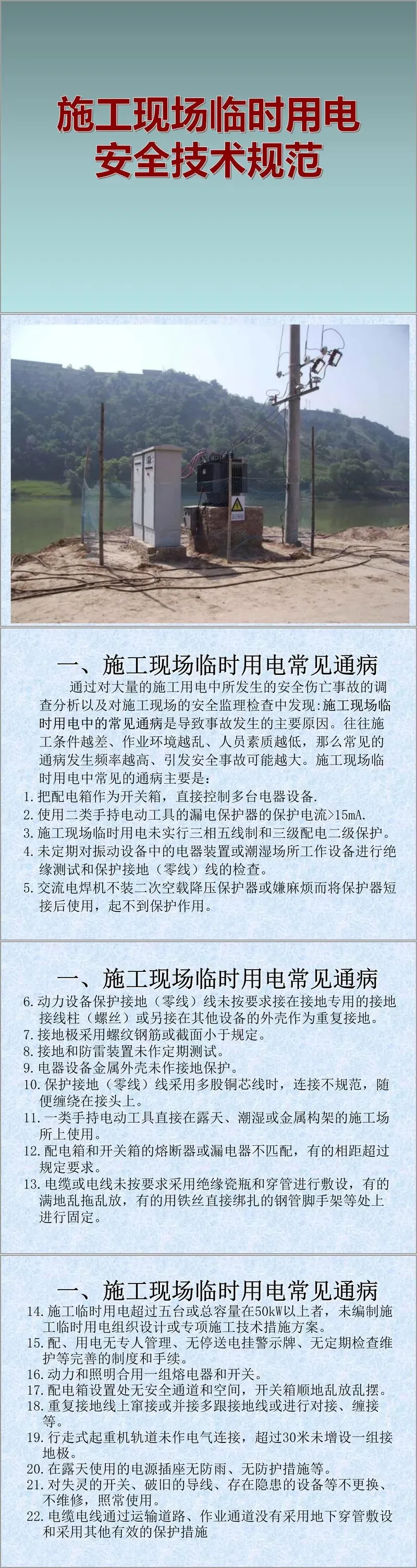

一、警惕那些“习以为常”的通病
很多时候，事故就藏在我们对“习惯”的纵容里。资料中列举了22条常见通病，几乎涵盖了工地上90%的违规操作。
首先是配电管理的混乱。最典型的就是把分配电箱当成开关箱用，一台箱子控制多台设备，或者动力照明混用一个开关。这种“一闸多机”的做法，一旦某台设备短路，会导致整个区域停电，甚至引发火灾。其次是接地与接零的随意性。比如用螺纹钢做接地极、保护零线（PE线）连接时随便缠绕而不是规范压接、甚至把接地极直接绑在脚手架钢管上。这些行为让“生命线”形同虚设。
此外，线路敷设的野蛮施工也屡见不鲜。电缆线满地乱拖、用铁丝直接绑扎在尖锐的脚手架管上、过路时不穿管保护。这些细节若不重视，绝缘层破损只是时间问题。还有就是对漏电保护器的误用，比如为了省事把漏电保护器短接，或者使用参数不匹配的保护器，导致触电时无法及时跳闸。
二、核心铁律：三级配电与两级保护
要解决上述问题，必须严格执行规范中的核心架构：三级配电、TN-S接零保护、二级漏电保护。
1. 三级配电，各司其职
现场用电不能“一竿子插到底”，必须分级控制：
总配电箱：设在靠近电源处，是“总闸门”。
分配电箱：设在负荷集中区域，是“中转站”。
开关箱：“一机一闸一箱一漏”是死命令。每台设备必须有自己专属的开关箱，严禁一个开关箱控制两台及以上设备。分配电箱与开关箱距离不超过30米，开关箱与固定设备水平距离不宜超过3米，确保紧急情况下能迅速切断电源。

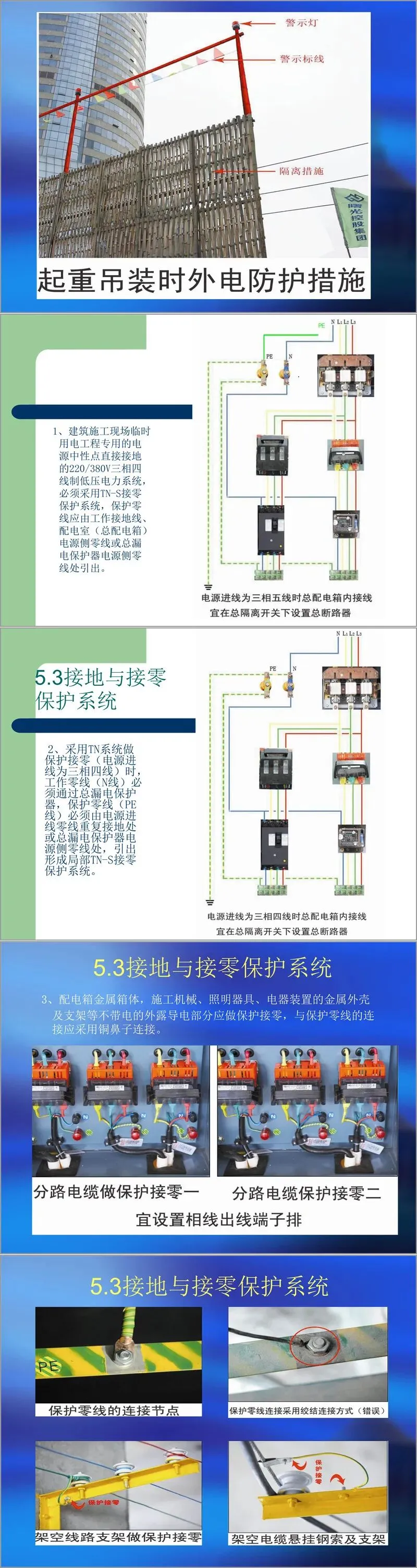

2. TN-S系统，零地分流
施工现场必须采用三相五线制（TN-S系统）。工作零线（N）和保护零线（PE）从变压器或总配电箱处就必须完全分开。PE线（黄绿双色）专用于接设备外壳，绝不能作为工作零线使用。保护零线除了在总箱处接地外，还必须在配电系统的中间和末端做重复接地，且接地电阻不大于10Ω。
3. 两级保护，灵敏可靠
漏电保护器是最后一道防线。规范要求总配电箱和开关箱必须设置漏电保护器。
开关箱：动作电流不大于30mA，时间不大于0.1s。
总配电箱：动作电流应大于30mA（通常为150-500mA），形成级差配合，避免越级跳闸。
特殊环境：潮湿场所或手持电动工具，必须使用防溅型产品，动作电流不大于15mA。
三、现场防护与线路敷设细节

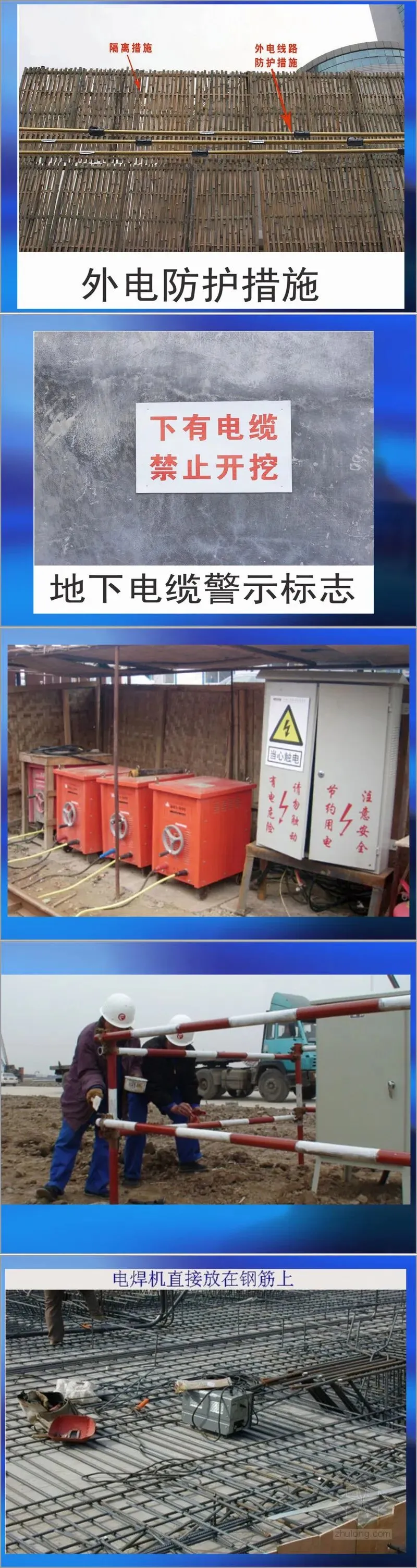

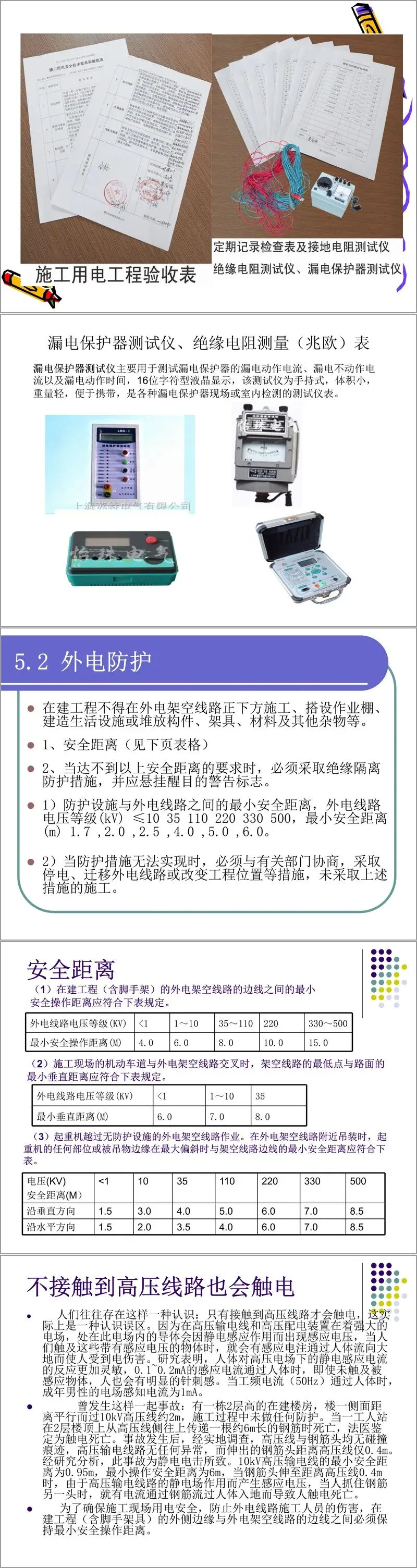

1. 外电防护，保持距离
在建工程、脚手架、起重机械与外电架空线路必须保持安全距离。例如，1kV以下线路最小安全操作距离为4米，1-10kV为6米。若因场地限制无法满足，必须设置绝缘材料进行隔离，并悬挂醒目警告牌，绝对禁止强行施工。
2. 线路敷设，严禁拖地
电缆线路应埋地或架空，严禁沿地面明设，严禁直接绑在树木或脚手架上。埋地深度不小于0.7米，且上下需铺设细砂和硬质保护层。架空敷设时，必须使用绝缘子固定，保持线路离开地面一定高度，防止机械损伤。
3. 照明安全，电压分级
照明也要讲究。一般场所照明电压为220V，但在隧道、人防工程或灯具离地低于2.5米时，电压不得大于36V；潮湿场所不得大于24V；特别潮湿或金属容器内，必须限制在12V安全电压。
四、管理闭环：从设计到档案
技术再好，没有管理也是空谈。资料强调，临时用电不是“拉根线”那么简单。
方案先行：用电设备5台以上或总容量50kW以上，必须编制用电组织设计。这不仅仅是画图，还包括现场勘测、负荷计算、图纸绘制（总平面图、系统图等），并经过企业技术负责人和总监审批后才能实施。

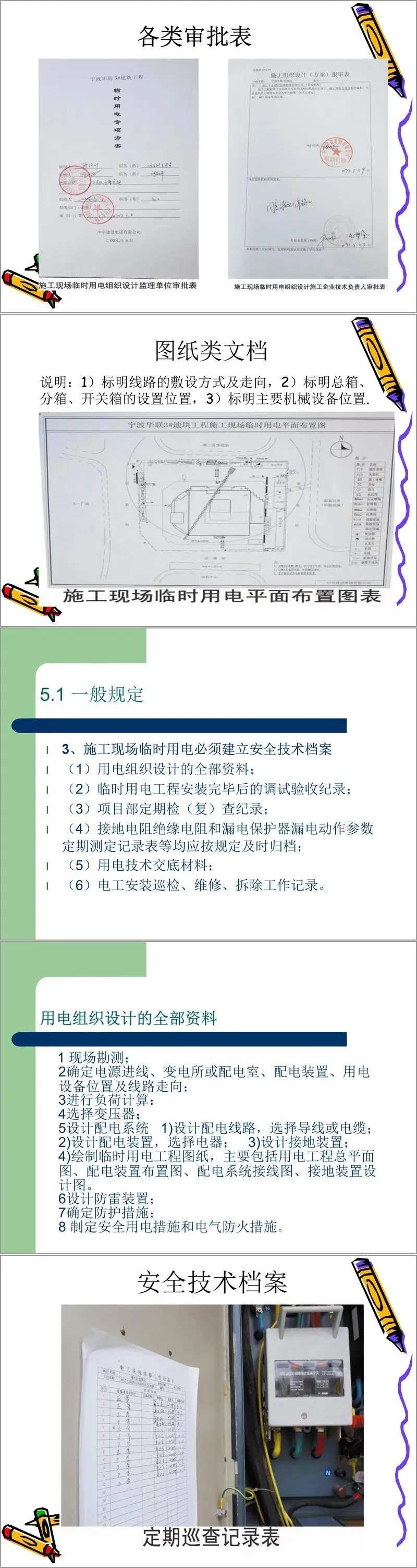

档案管理：必须建立安全技术档案，包括用电组织设计资料、修改记录、技术交底、验收记录、绝缘电阻和接地电阻测试记录、电工维修记录等。这些档案是追溯责任和分析事故的重要依据。
人员持证：电工必须持特种作业操作证上岗，并按规定复审。
五、专家结语
读完全篇资料，我最大的感触是：施工现场临时用电安全，归根结底是“规范意识”与“执行力度”的博弈。那些触目惊心的事故案例，往往始于一个未接牢的端子或一根拖地的电线。希望每一位工程管理者和电工朋友，都能将“三级配电、两级保护”刻在脑子里，落实到行动上。
