如何用EXCEL读取TRICON数据？
Requesting Data
This procedure describes how to request data from a Triconex controller using a DDE client application.
DDE组态
与常规和INTOUCH等上位软件配置方法相同

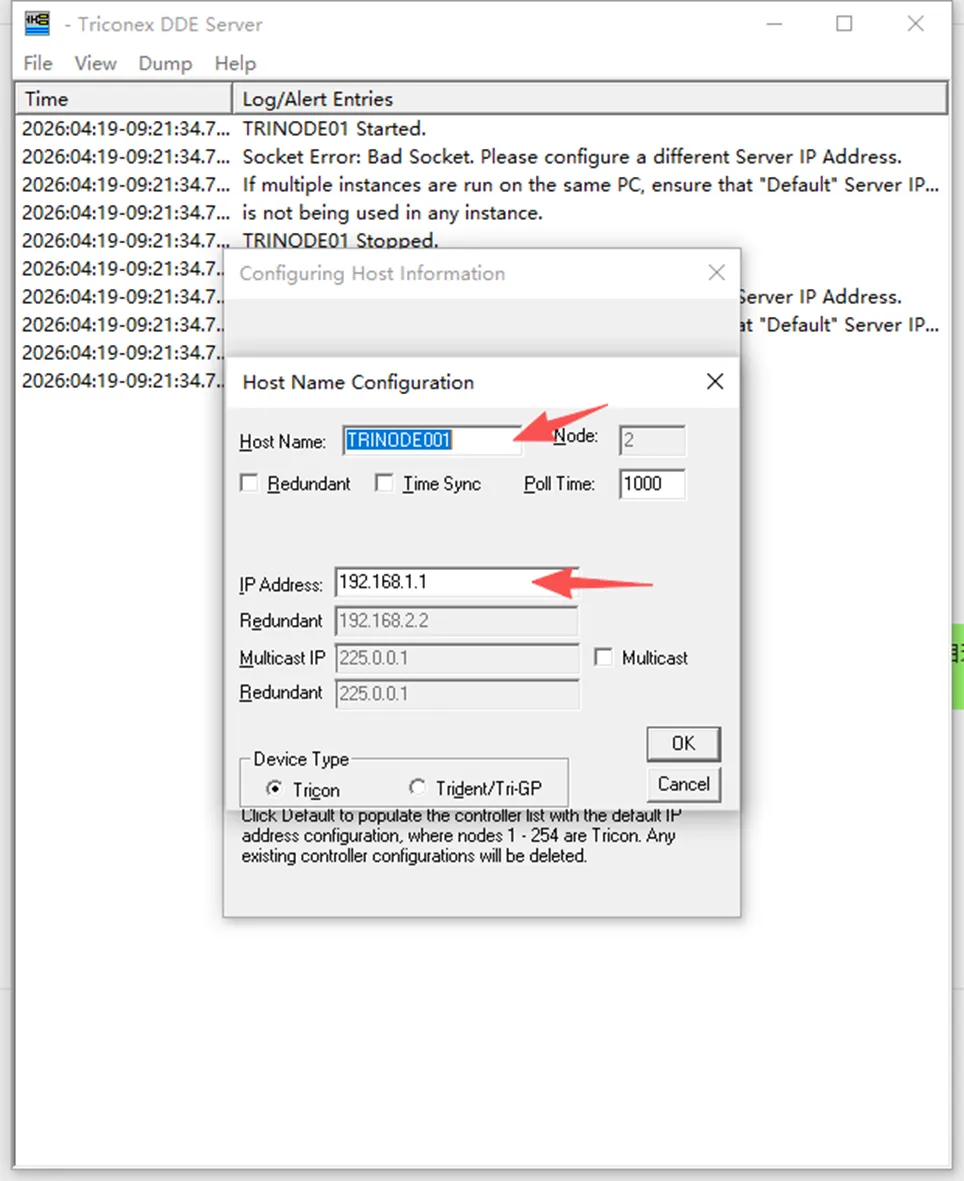

1、节点组态
File ---configure-----Add写node名，写IP。

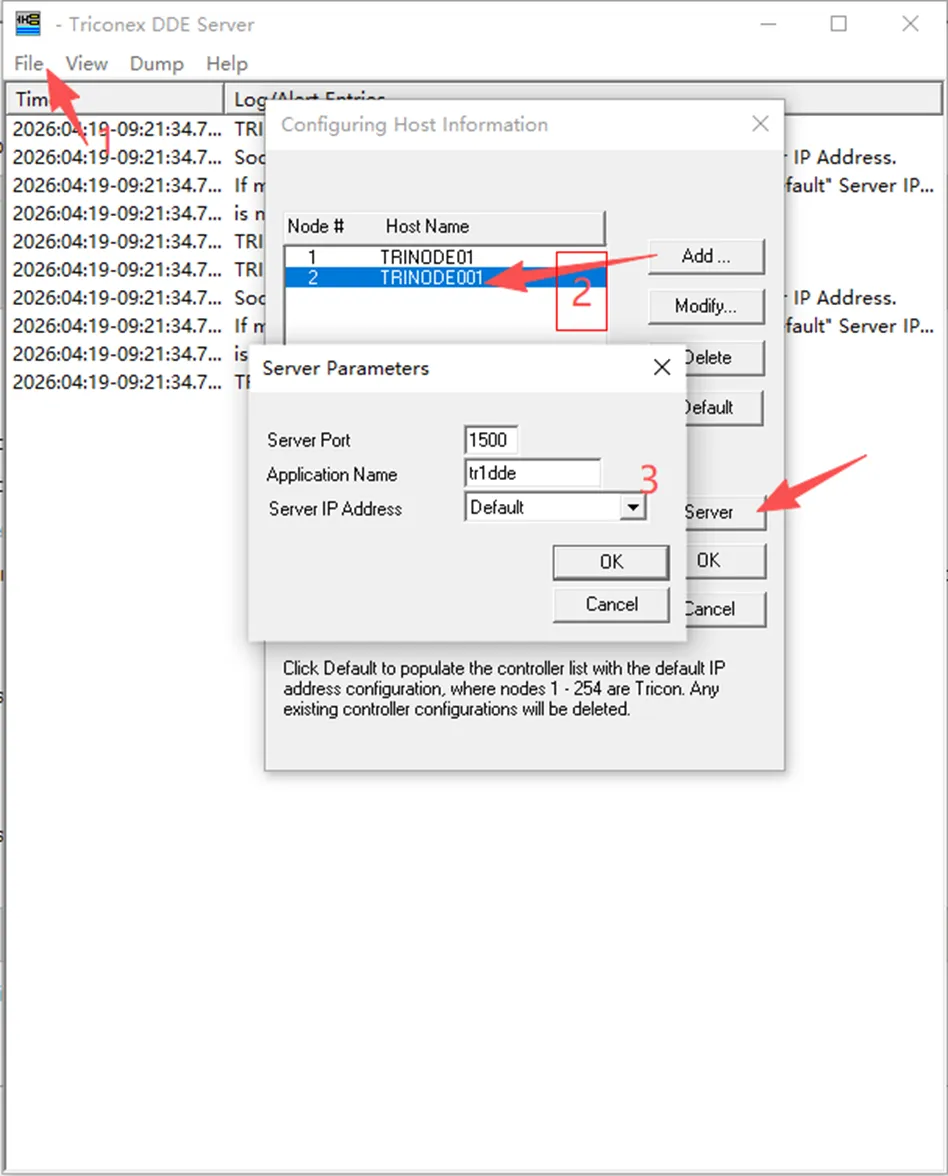

2、Sever组态

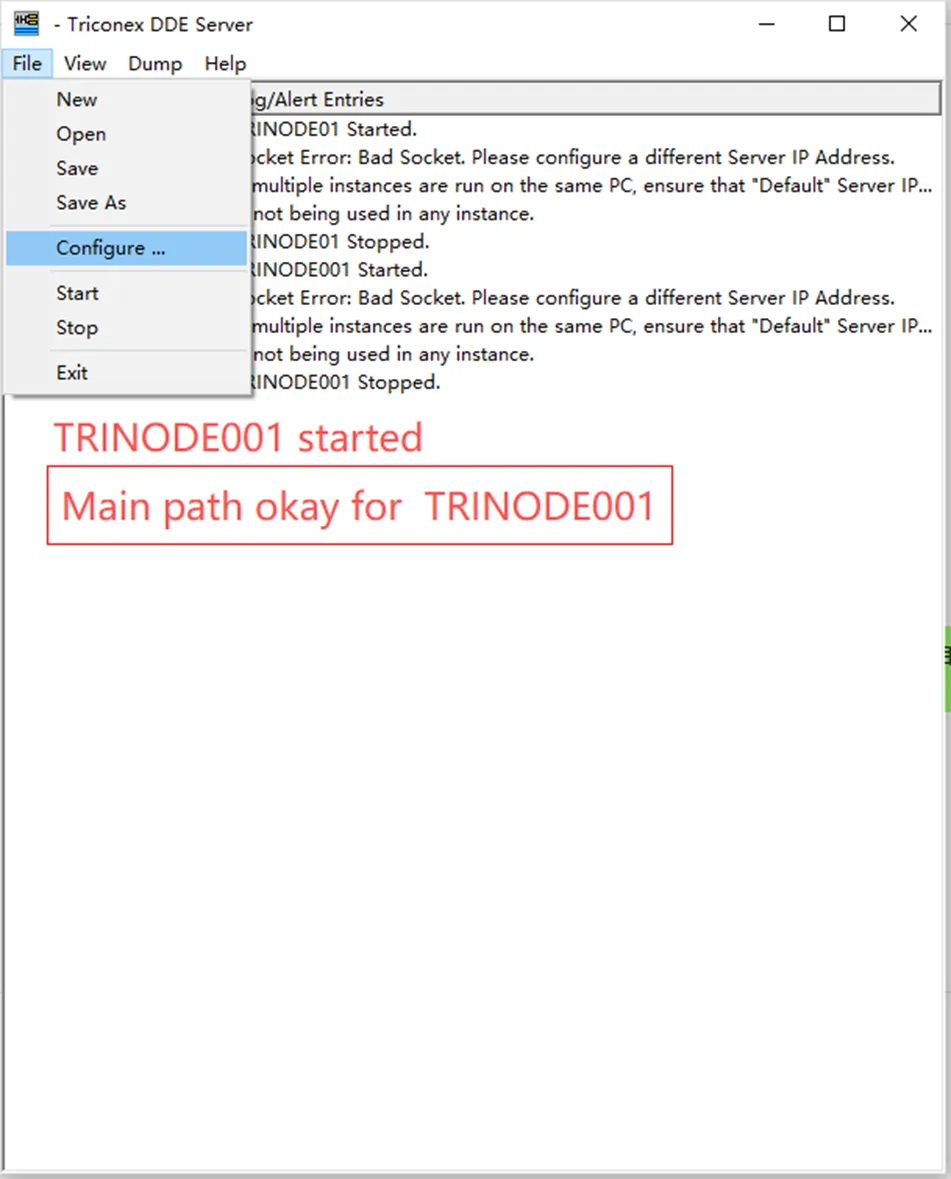

3、启动DDE
Connect a DDE client to the DDE Server only after these messages appear in the DDE Server application:Node nn startedMain path okay for Node nn(Trident or Tri-GP nodes only) Symbol table entries complete for Node nn
Example 1
The following address could be entered in a blank cell of a Microsoft Excel worksheet to request the value for Extended alias 410001 in TRINODE002:
=TR1DDE|TRINODE002!‘410001‘
Example 2
The following address could be entered in a blank cell of a Microsoft Excel worksheet to request the value for Legacy alias 02001 in TRINODE003:
=TR1DDE|TRINODE003!‘02001‘
For more information about Extended and Legacy range alias numbers, see What Are Tricon, Trident, and Tri-GP Aliases?You can run as many DDE client applications as allowed by the virtual memory available on your PC.
a blank cell ： 空白单元格

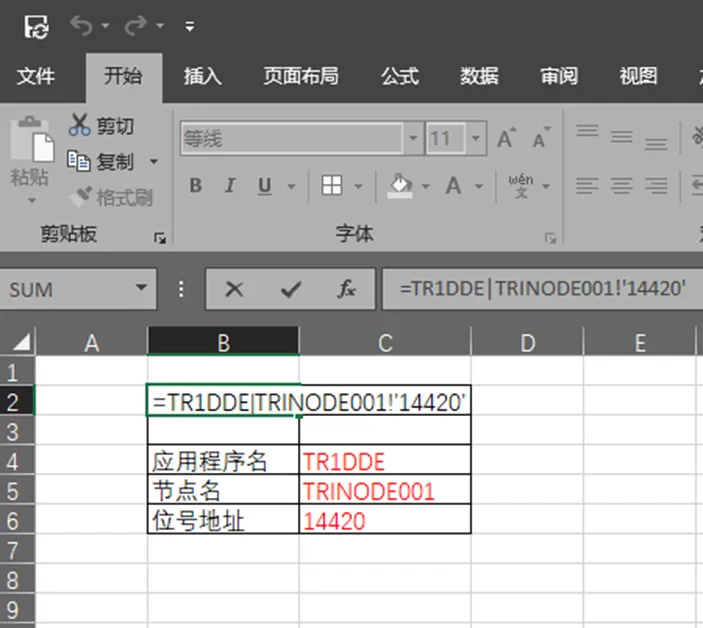

4、在EXCEL中输入公式
其他PLC对比
各家PLC一般都有这个功能。
如罗克韦尔PLC配置类似。
步骤如下：

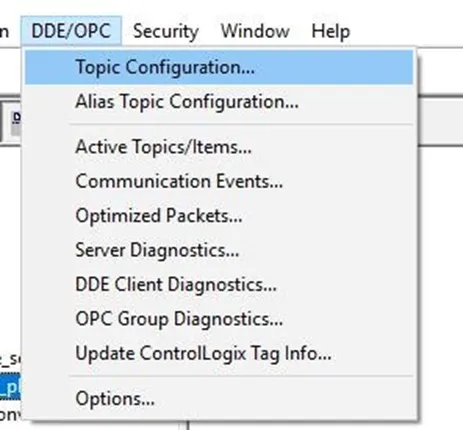

1、在 RSLinx 配置 DDE/OPC Topic

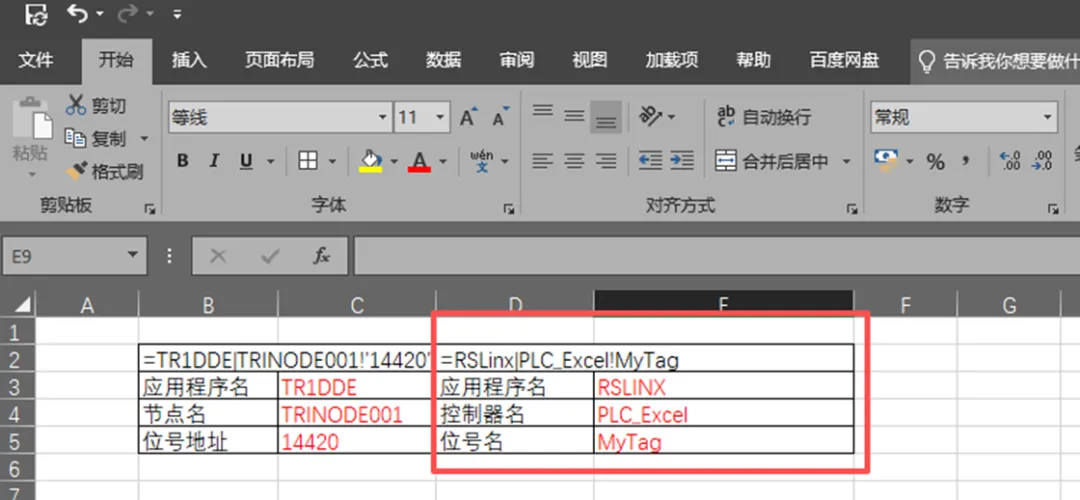

2、 EXCEL中输入公式
用Excel读取TRICON数据有啥实际用途？
Excel 读取TRICON数据，不是花架子，是现场真的能应急、省时间、少背锅的实用工具。
1、用于快速测试，
如系统的PASS、ACTIVE、FAULT指示灯，他们有固定的地址码。不用编程组态可以快速测试通讯情况。
2、现场调试：快速看趋势、找问题
TRICON本身的TriStation看数据是单点、静态的，Excel可以：
·实时抓取 AI、PI、PID、SOE、开关量
·自动生成趋势曲线，看波动、漂移、震荡
·调试阀门、变送器时，不用一直盯着小屏幕
3、做手动趋势记录，比手抄快10倍
机组启动、联锁试验、FAT/SAT 时：
·以前：手抄数据、写时间、画表格
·现在：Excel 自动每秒/每几秒读一次 TRICON
自动记录：时间+温度/压力/转速/振动/联锁状态
用途：
·FAT/SAT 报告原始数据
·业主、第三方验收直接要这份表
·避免手写错误、漏记、时间对不上
4、长期数据记录：简单版 “历史数据库”
TRICON本身没有便宜的历史库，或者客户没买Historian。
Excel可以：
·连续记录几小时 / 几天数据
·做平均值、最大值、最小值
·简单做报表：日报、周报、运行统计
5、做简单HMI / 监控面板
你可以在Excel里做：
·模拟仪表盘
·指示灯（红/绿）
·报警提示（数值超限时自动标红）
用途：
·临时监控屏，笔记本直接当副屏
·现场调试时，自己专注看关键几个点
·比打开庞大的SCADA更轻便
6、对外交付：直接生成业主可打开的报表
业主很多只认Excel，不认工控专用软件。
用途：
·交付测试报告、联锁验证报告、性能测试报告
·数据可编辑、可打印、可盖章
·比TriStation截图专业得多
