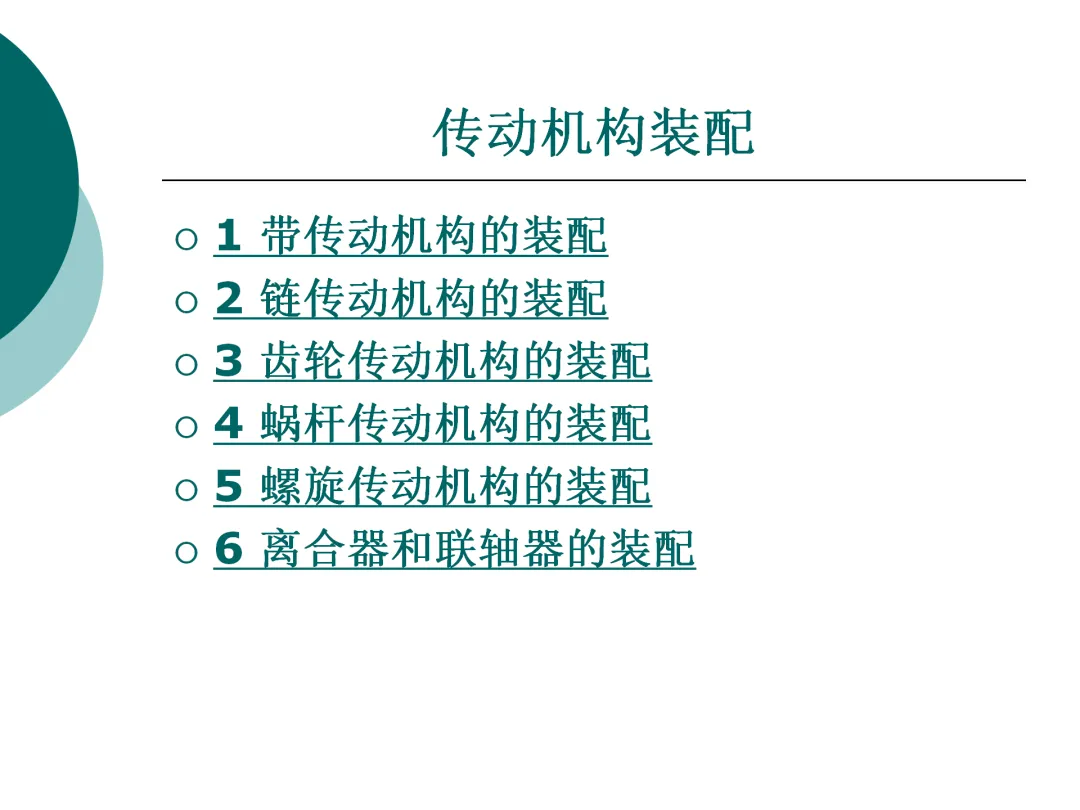

机械传动机构装配大全ppt:带/链/齿轮传动+蜗杆/螺旋传动+离合器/联轴器

机械传动机构是机械设备的核心组成部分，其装配质量直接决定设备的运行精度、稳定性和使用寿命。常见的传动机构主要包括带传动、链传动、齿轮传动、蜗杆传动、螺旋传动，以及连接部件离合器与联轴器，掌握各类机构的装配要点，是保障设备正常运转的关键。

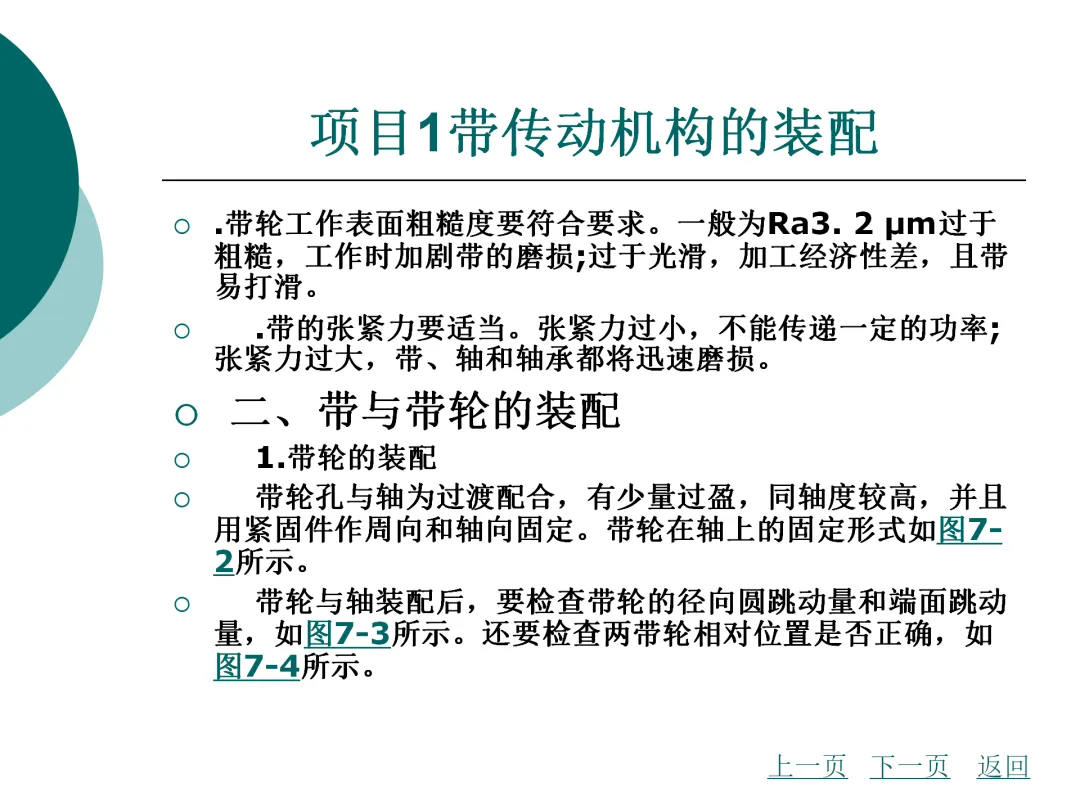

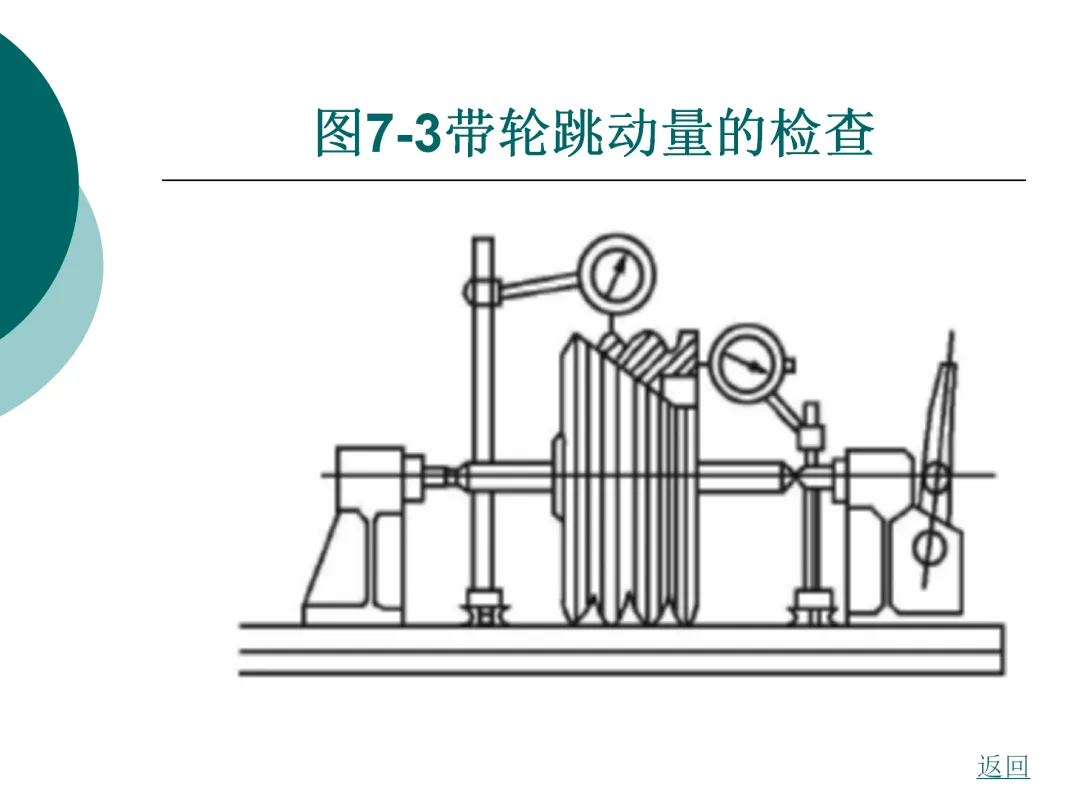

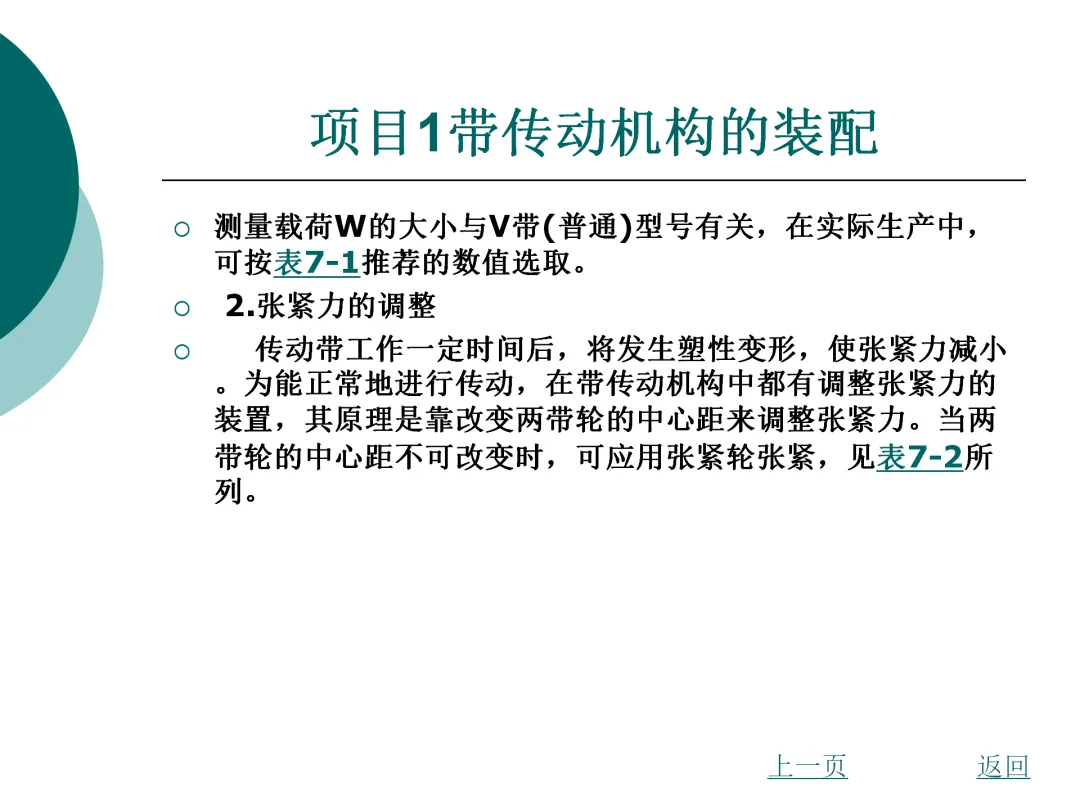

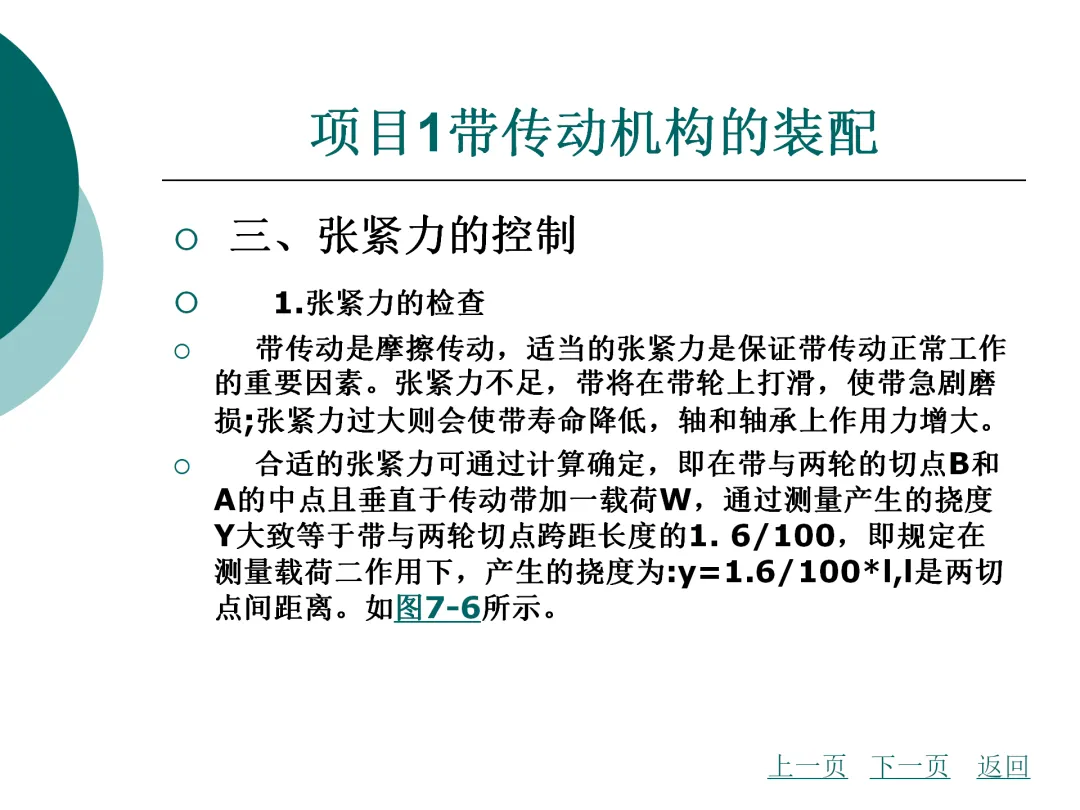

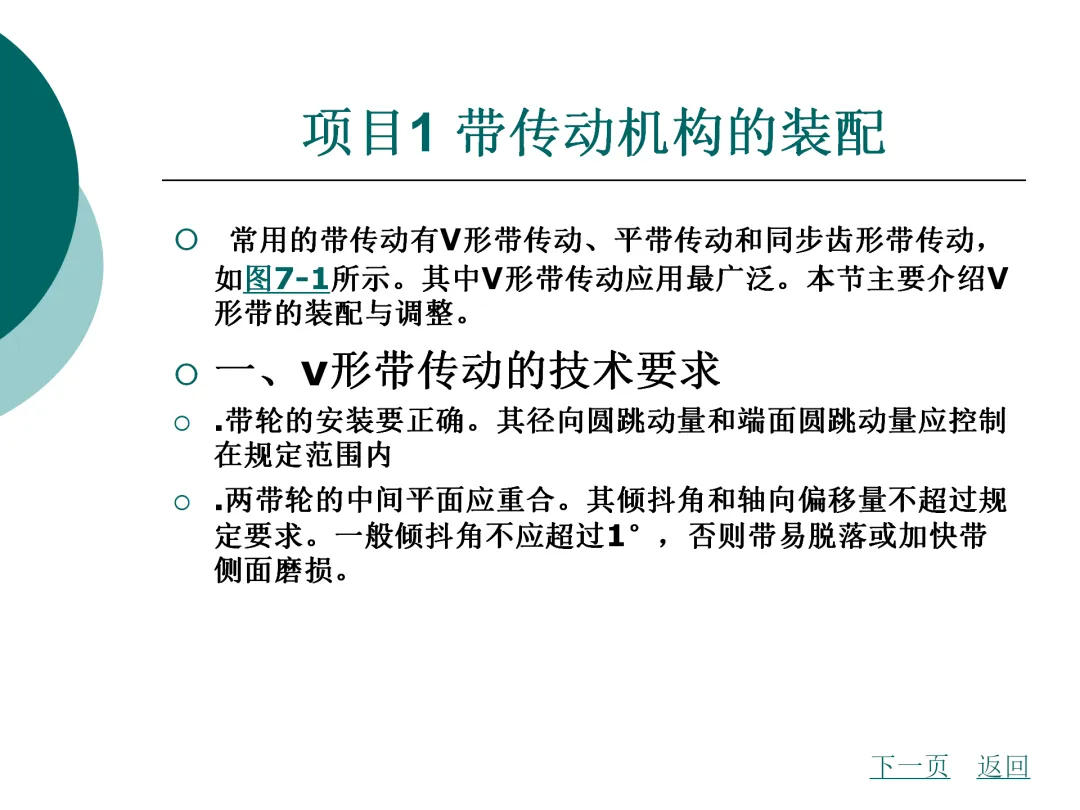

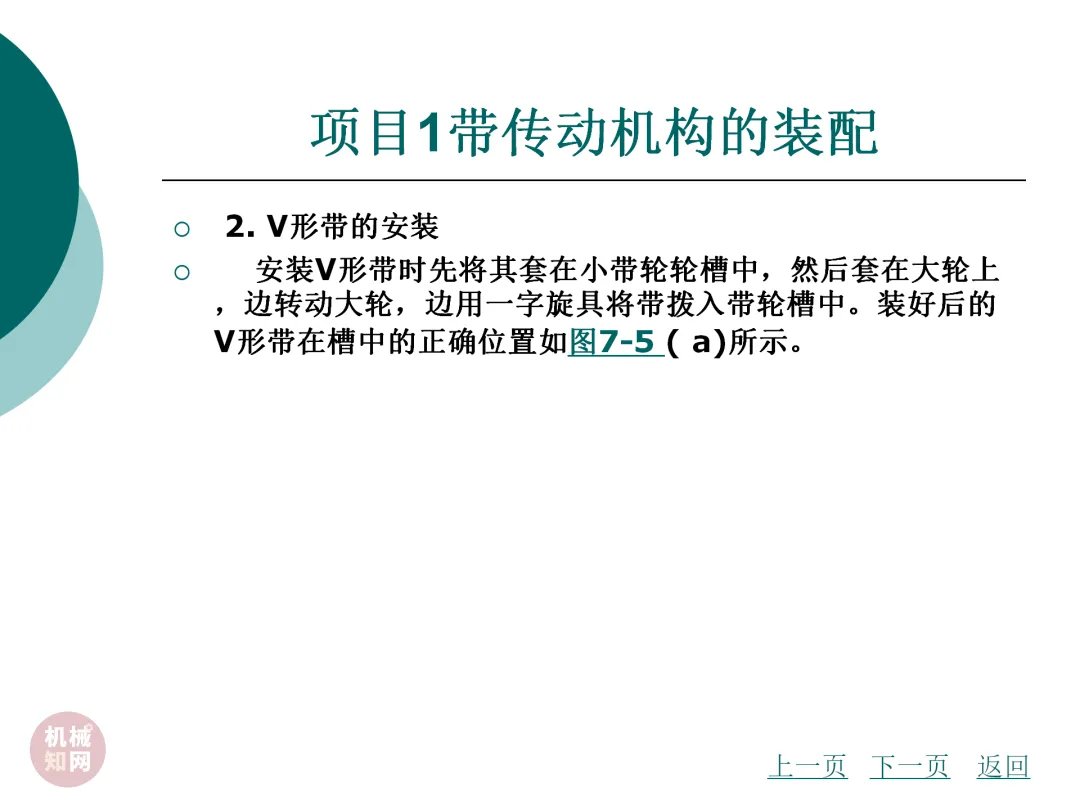

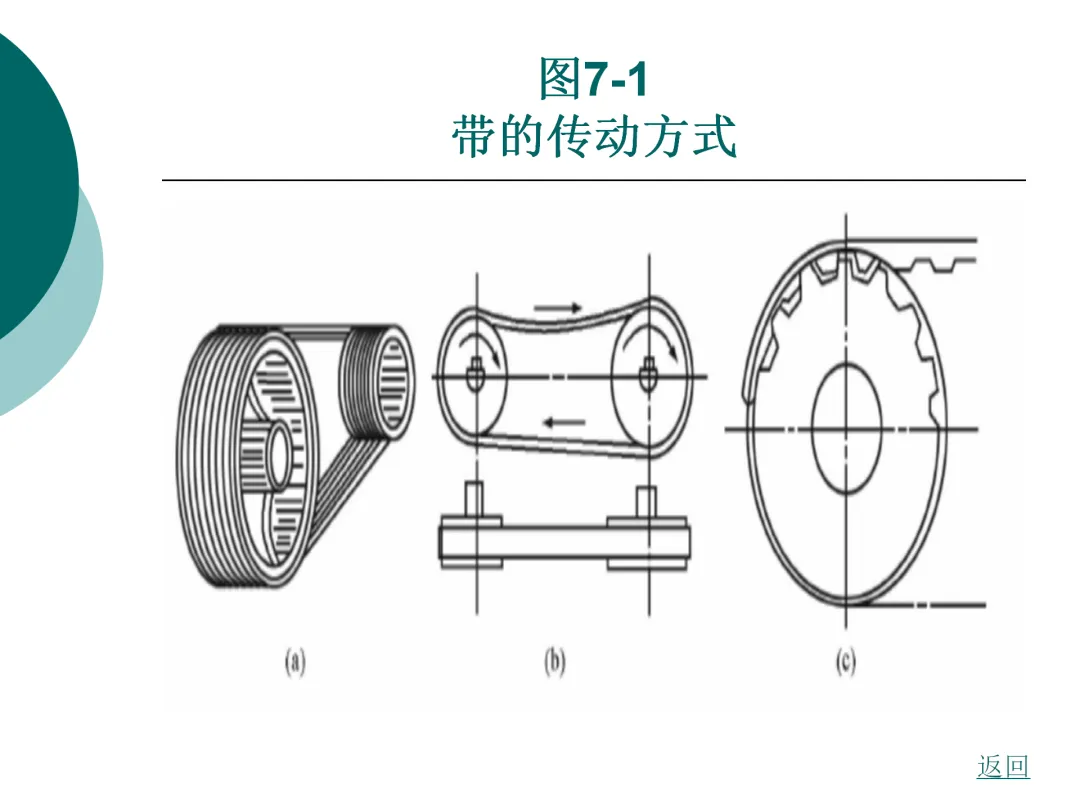

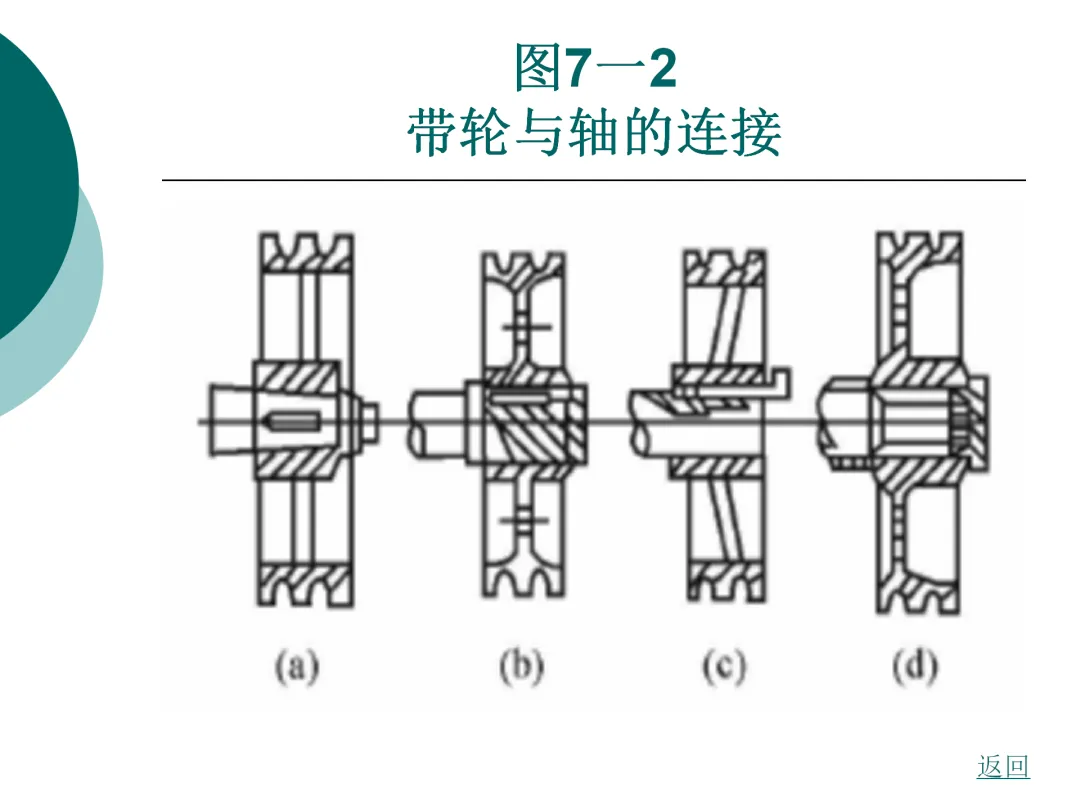

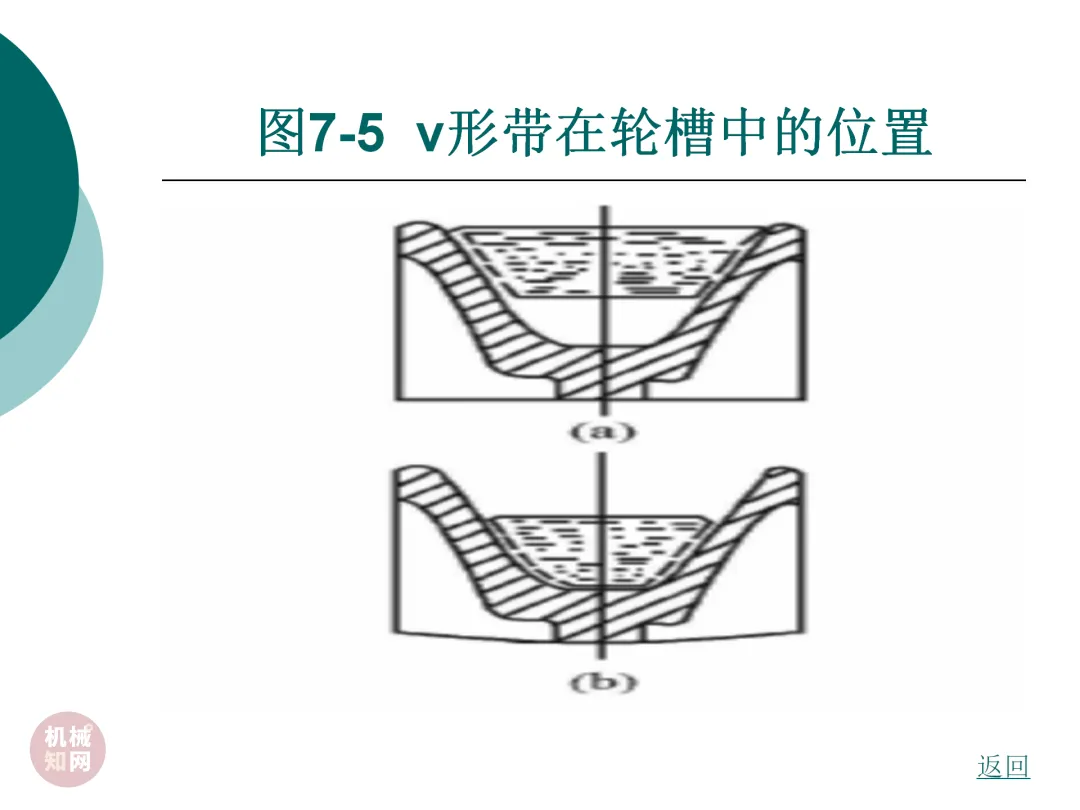

1、带传动装配的核心是把控带轮平行度与带的张紧度。

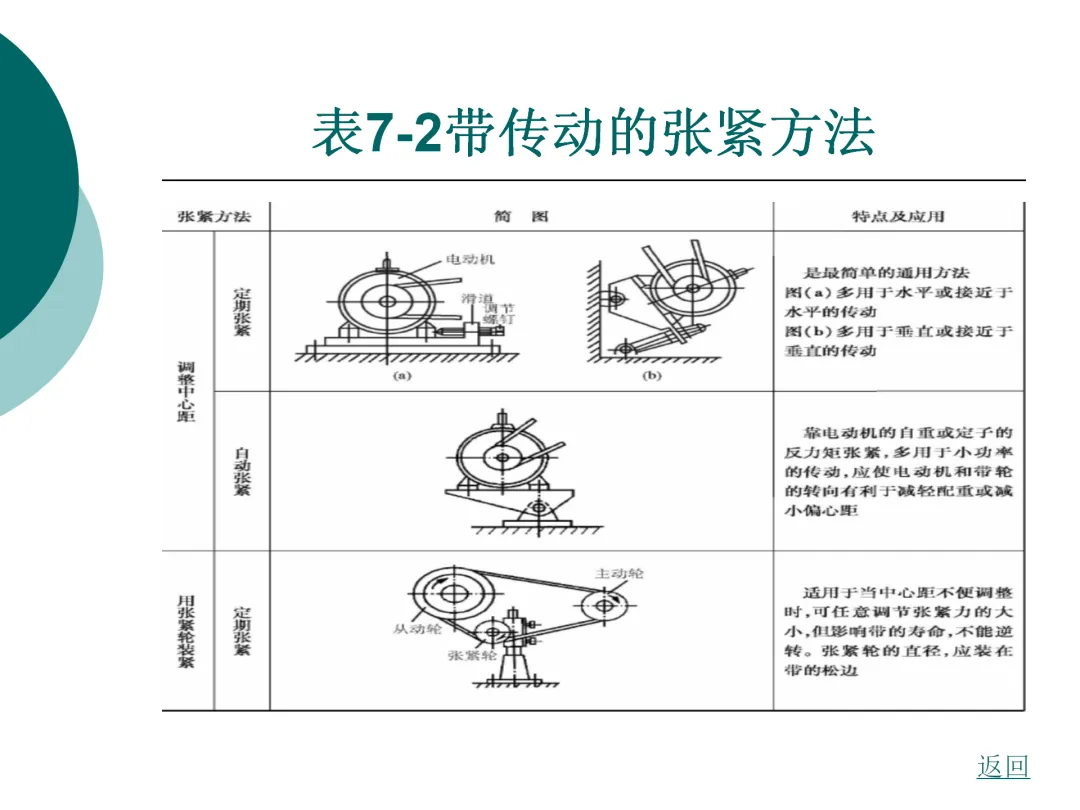

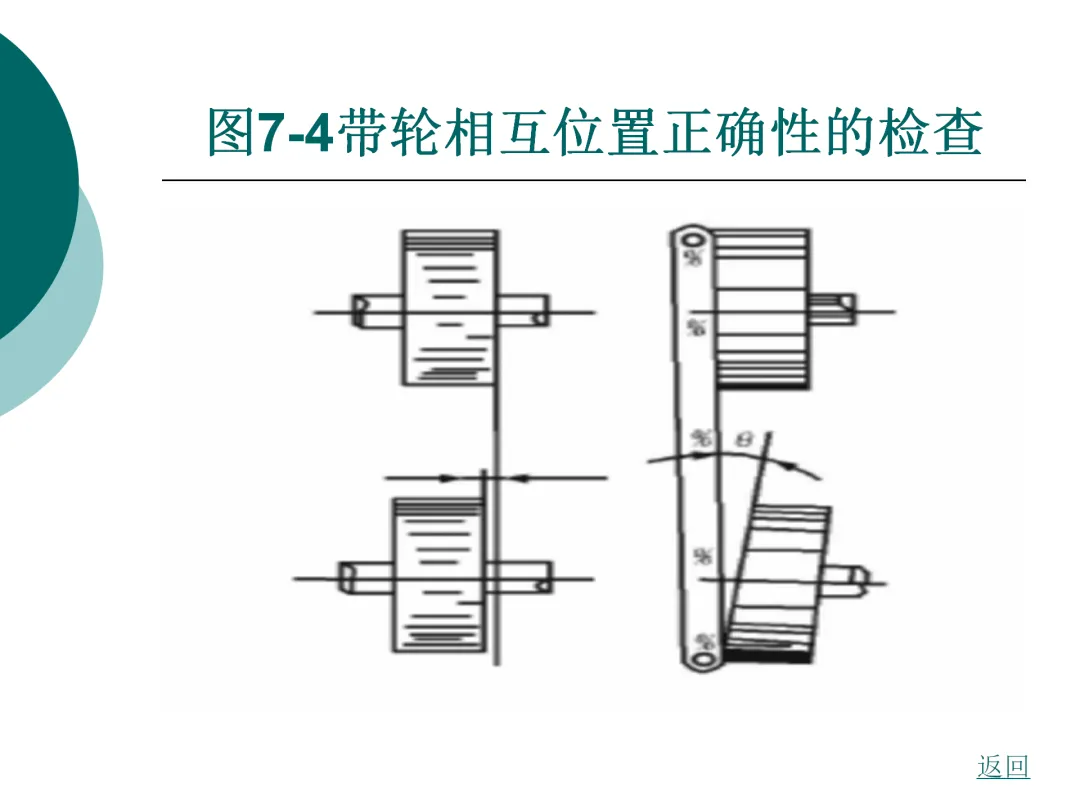

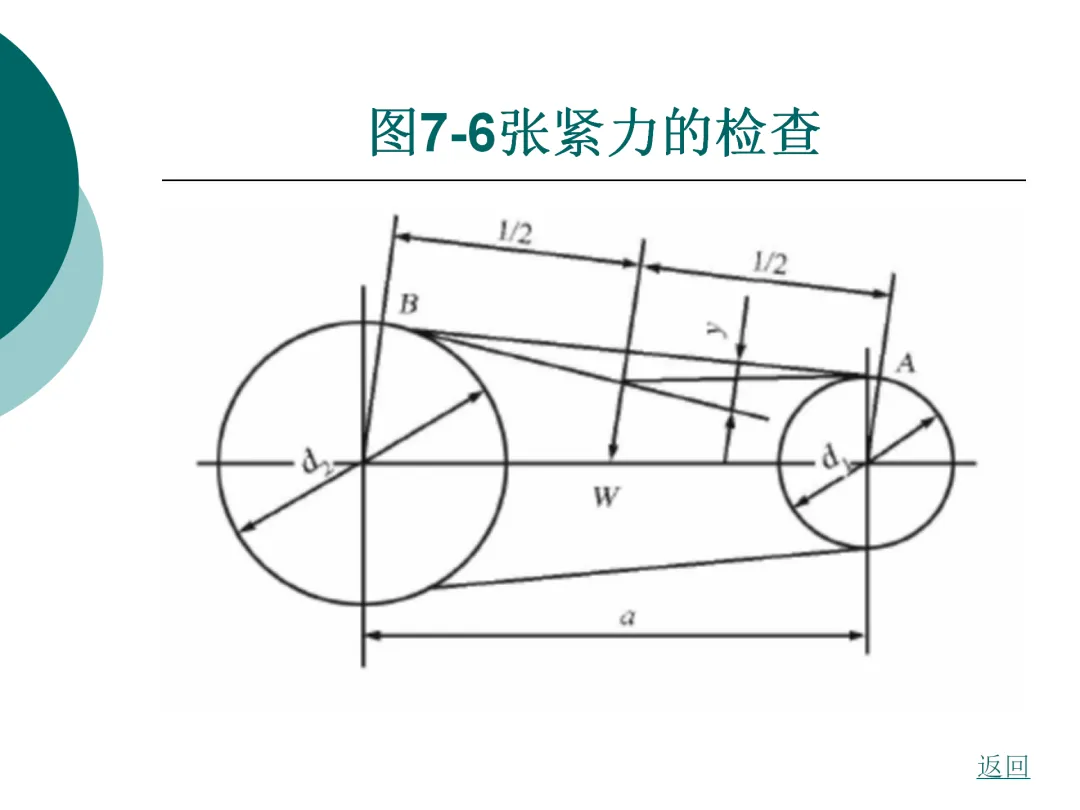

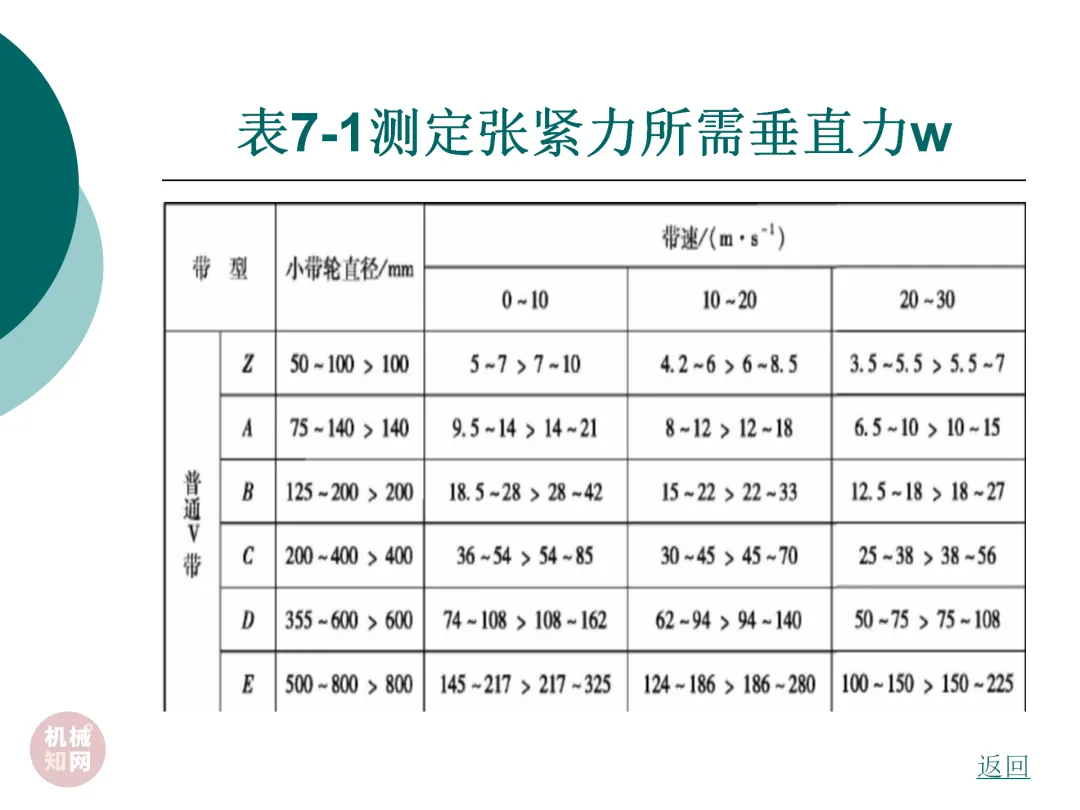

装配时需确保两带轮轴线平行，轮槽对齐，避免带体跑偏、磨损加剧；张紧度需适中，过紧会增加轴承负荷，过松则易出现打滑现象，可通过调整带轮中心距或使用张紧轮进行调节，装配后需手动检查带的松紧度，确保运转无异常。

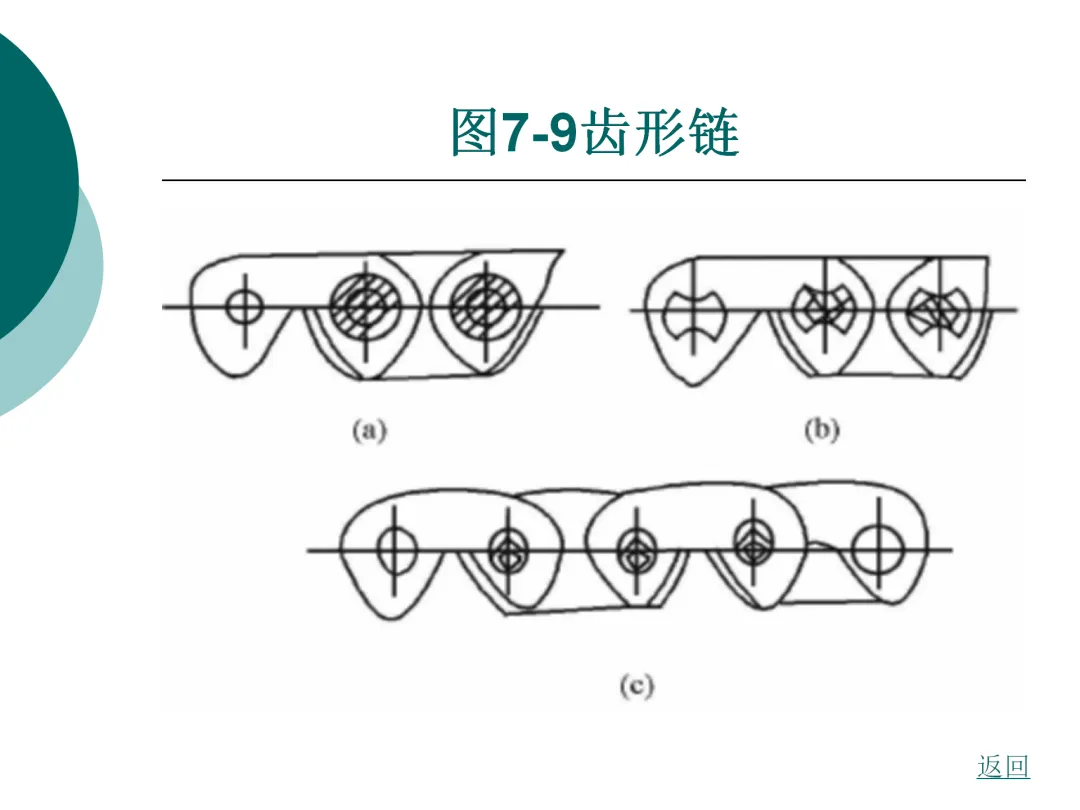

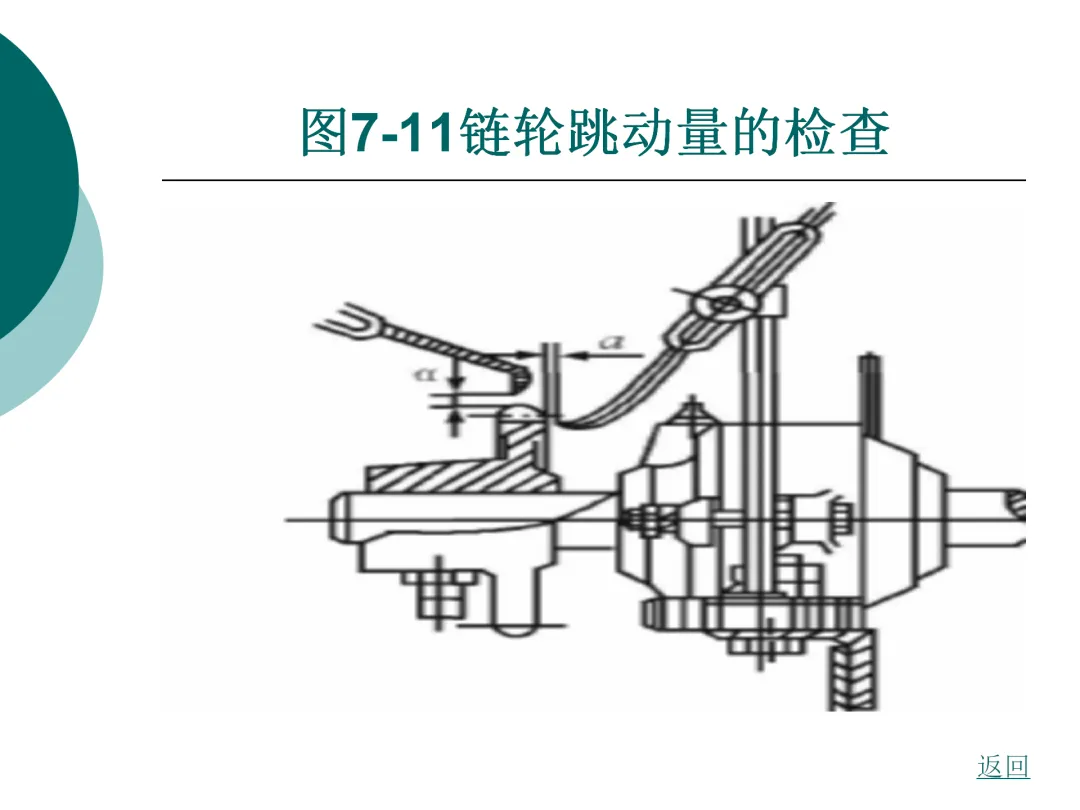

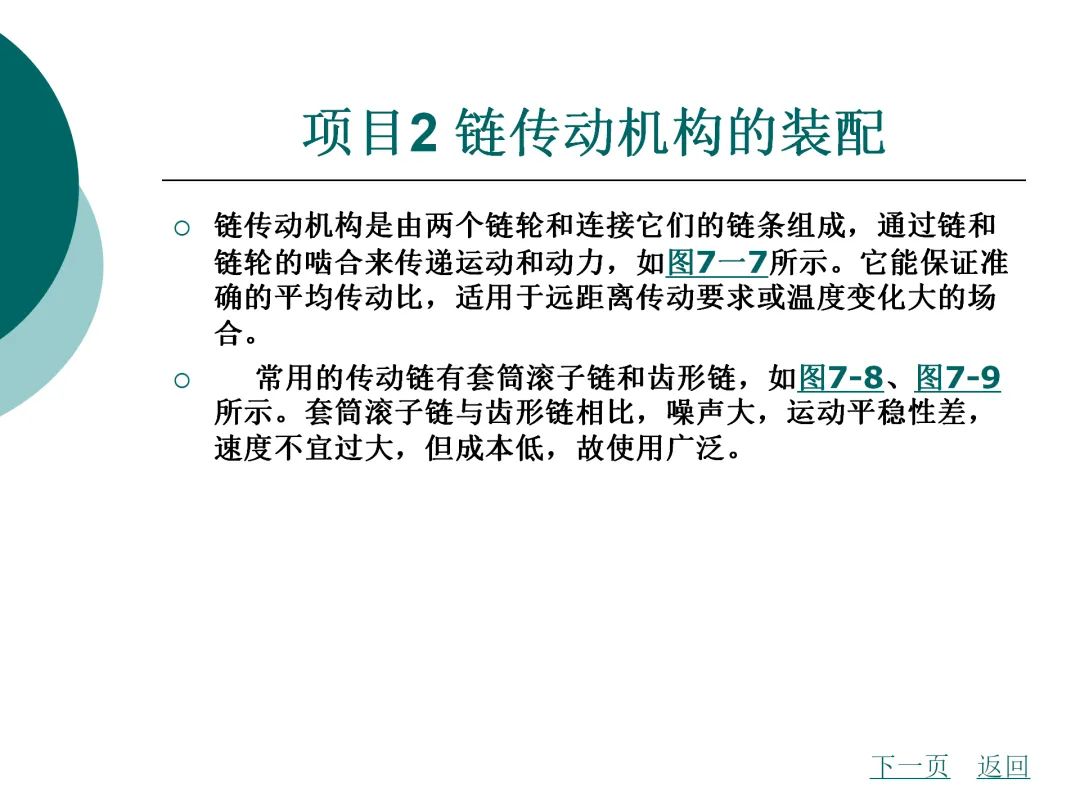

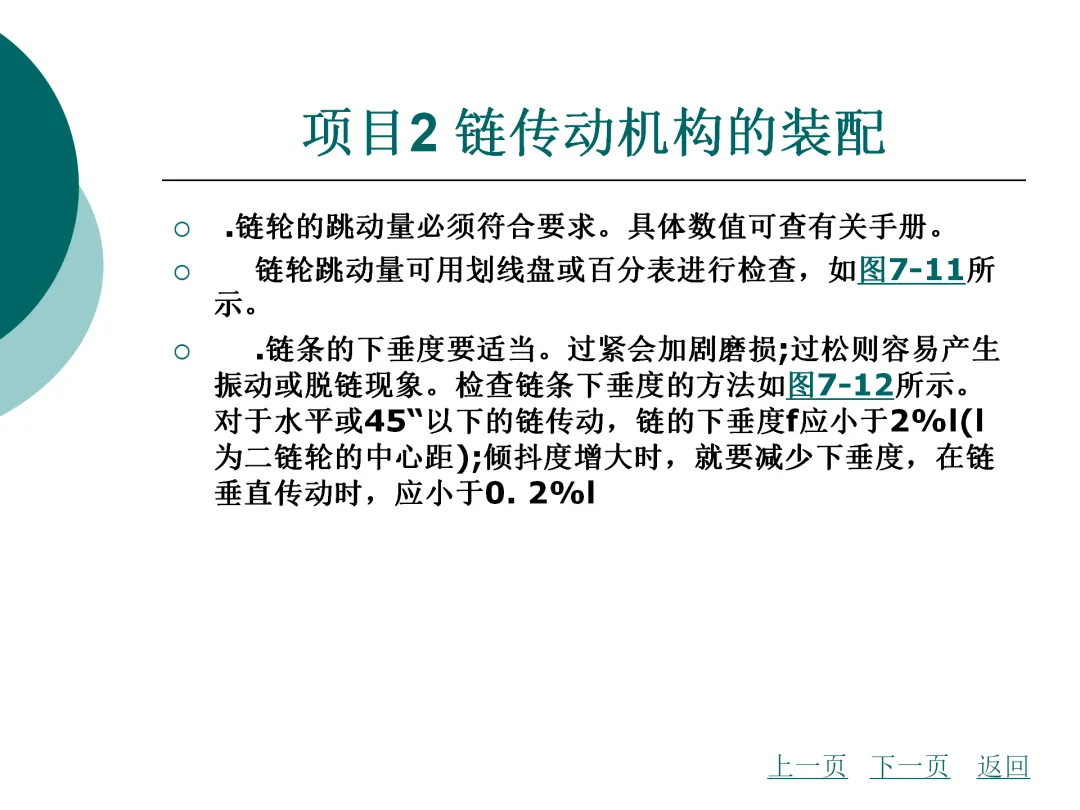

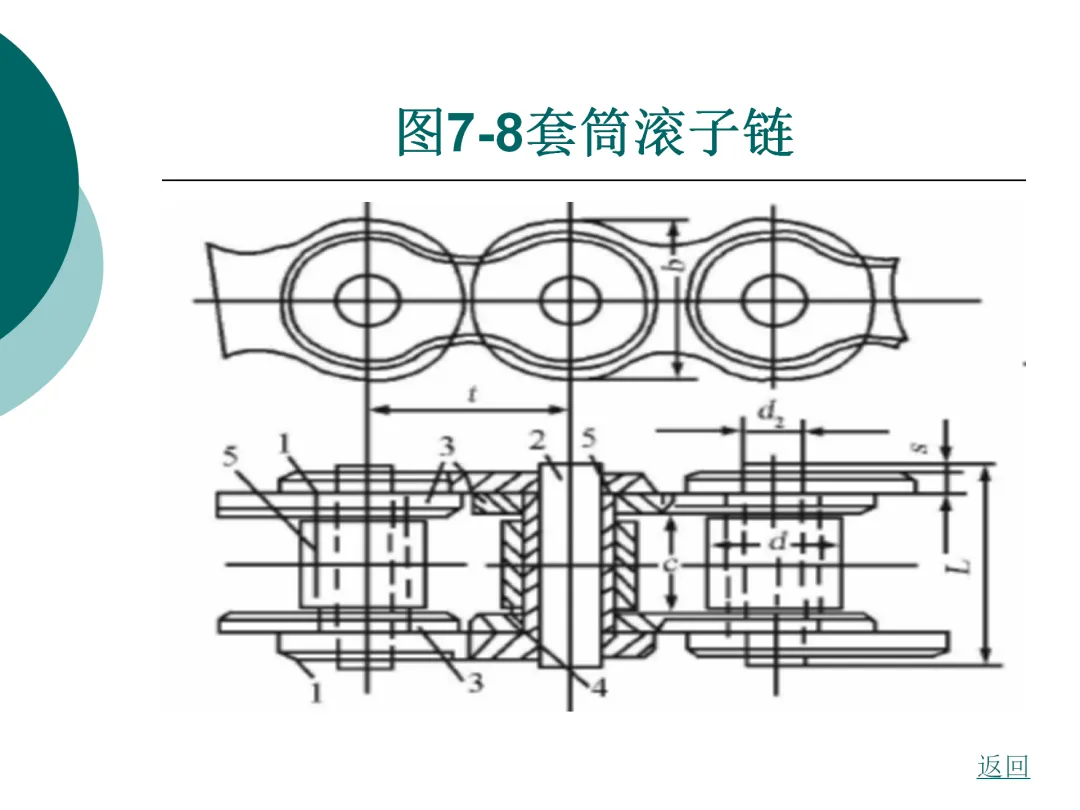

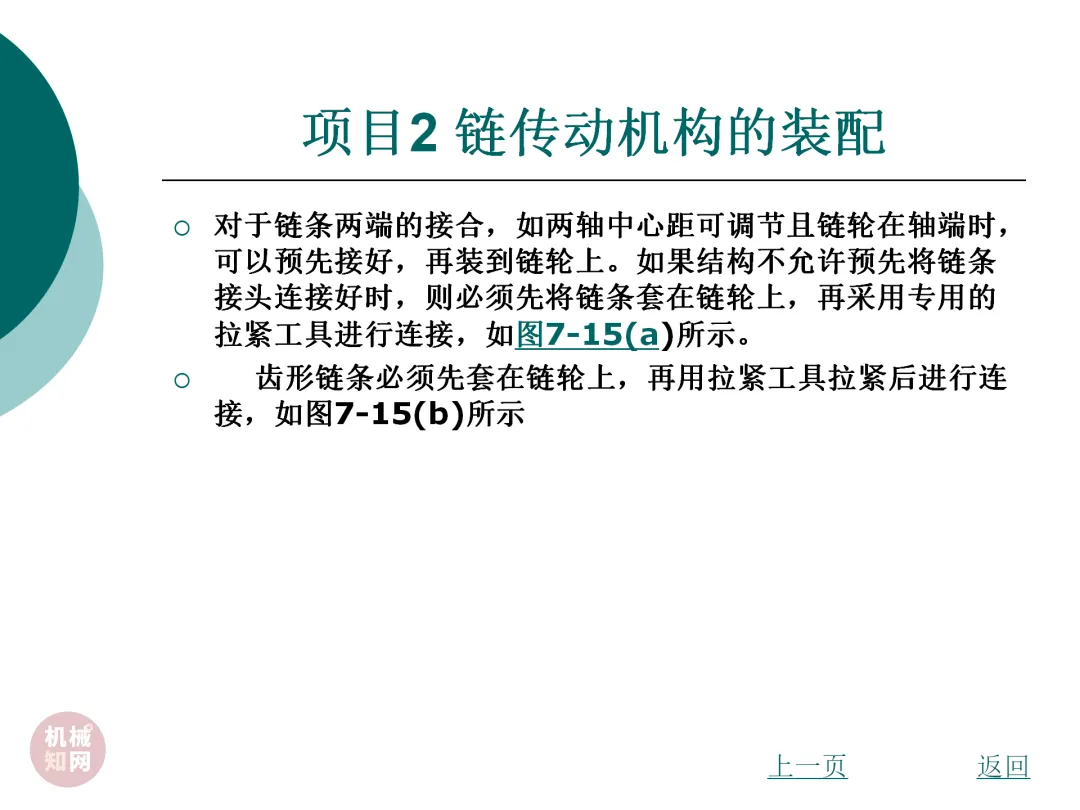

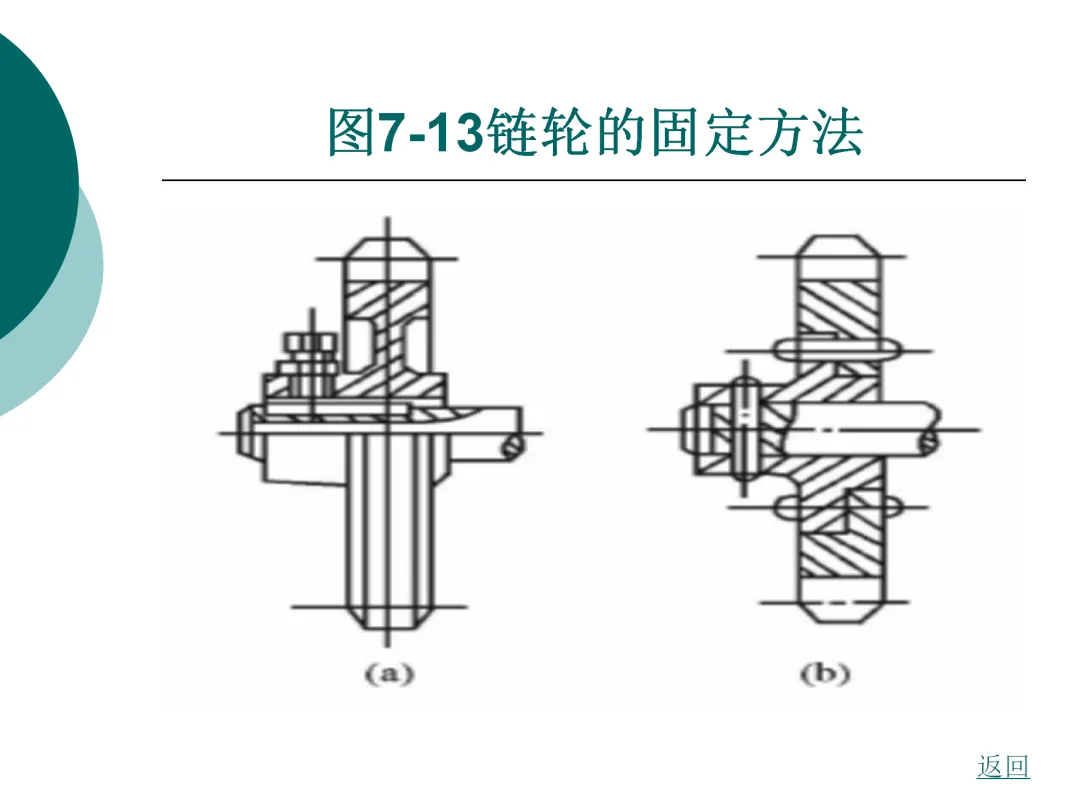

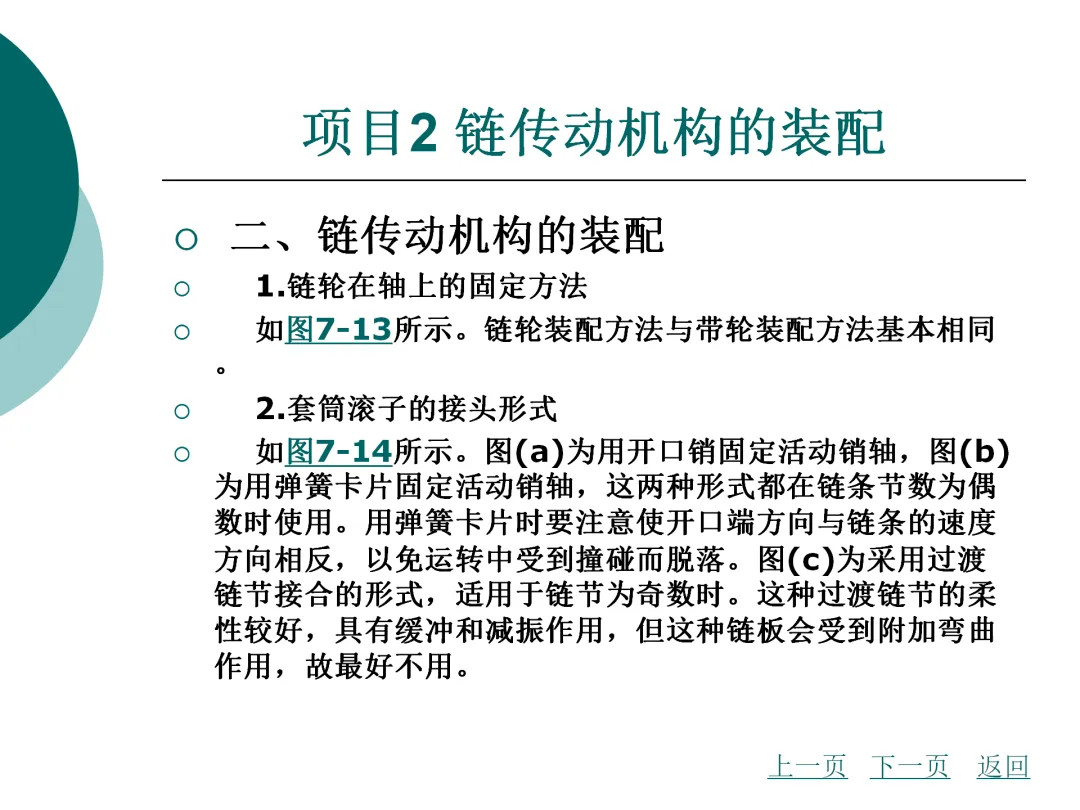

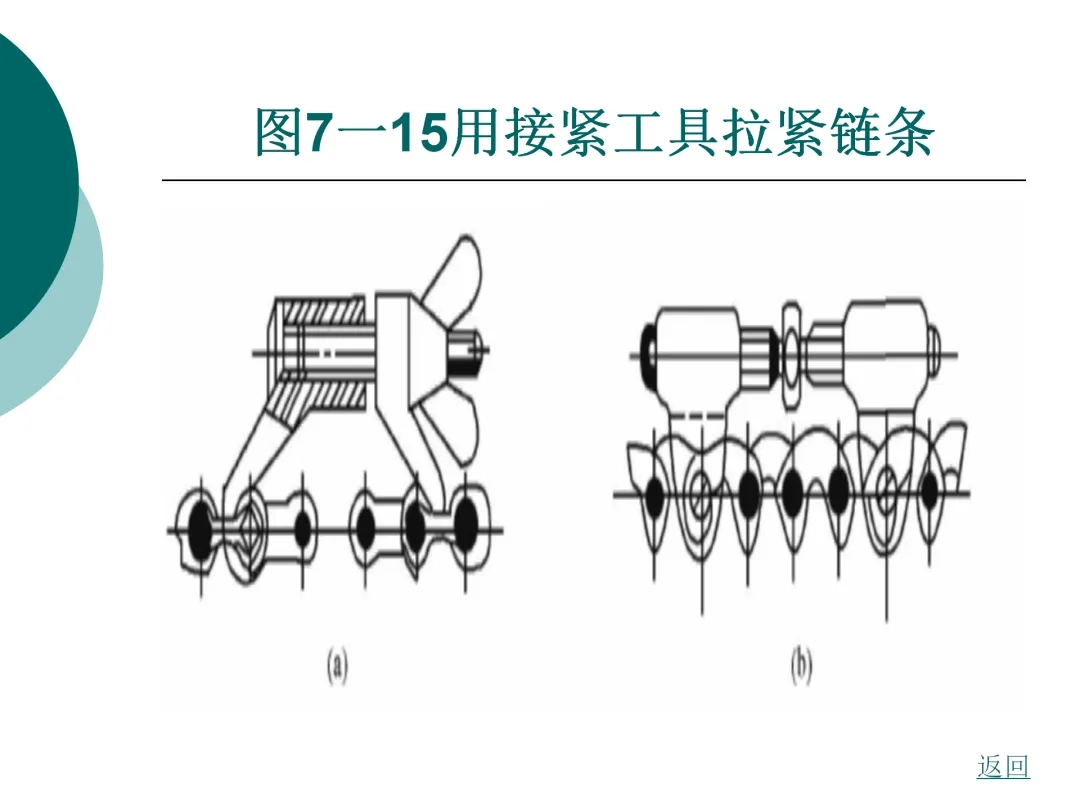

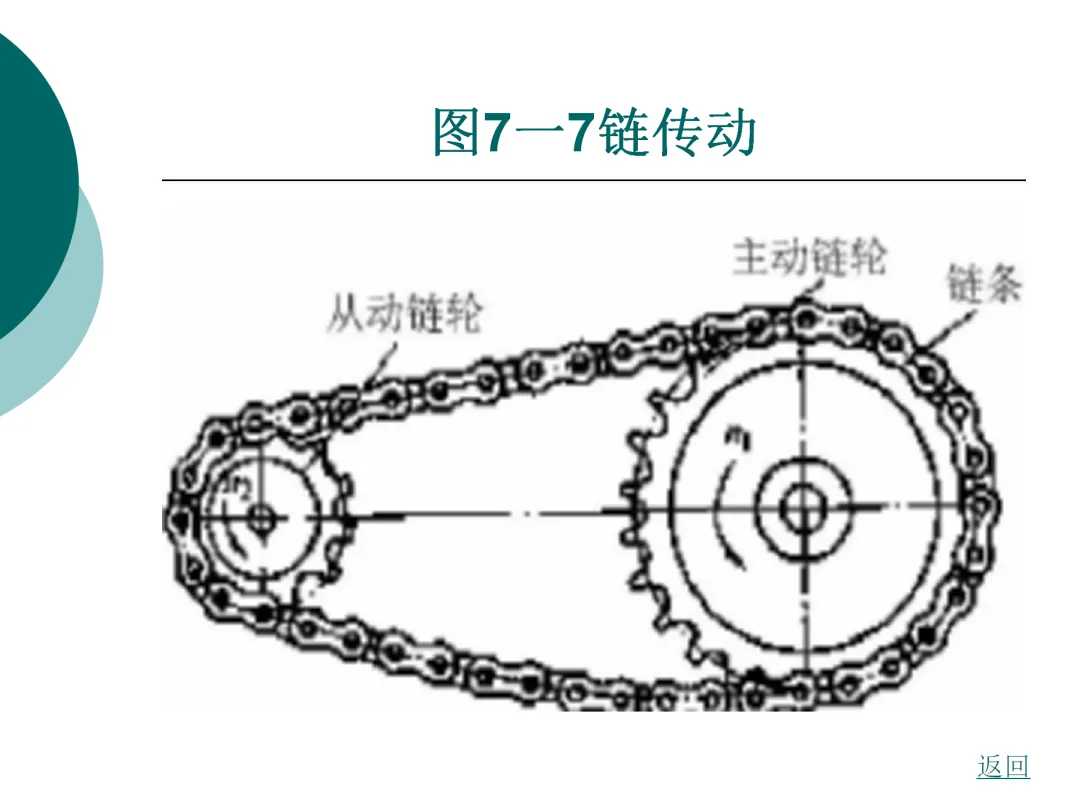

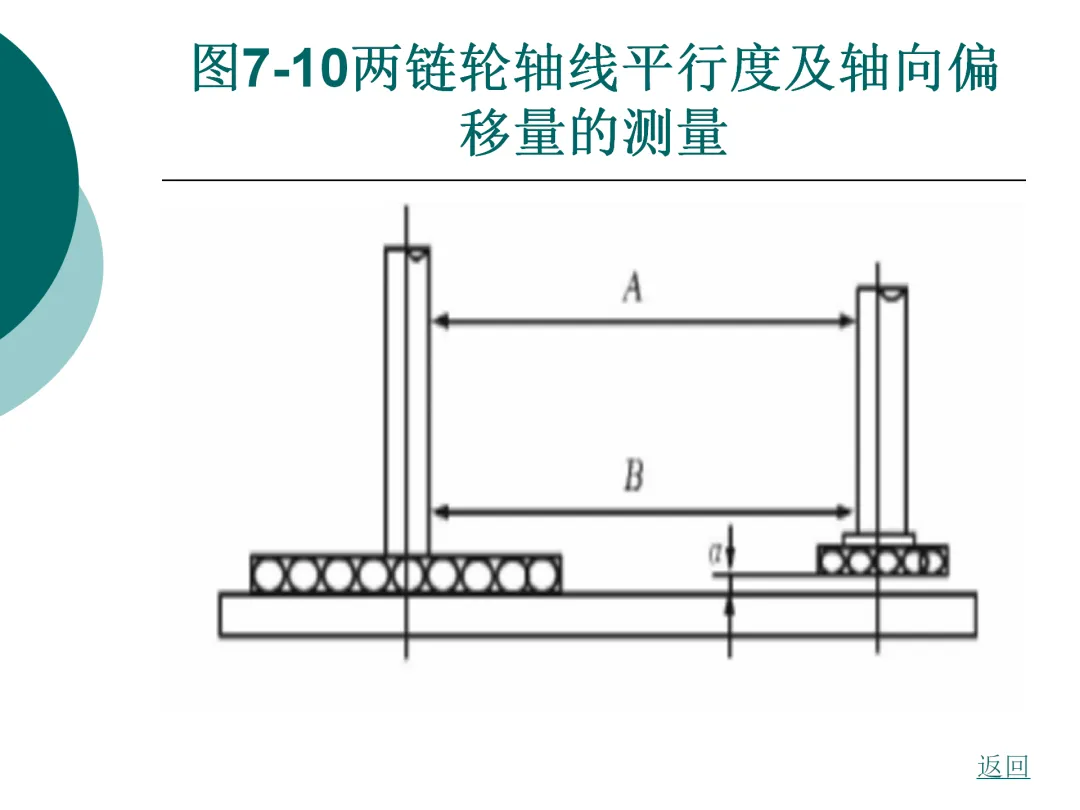

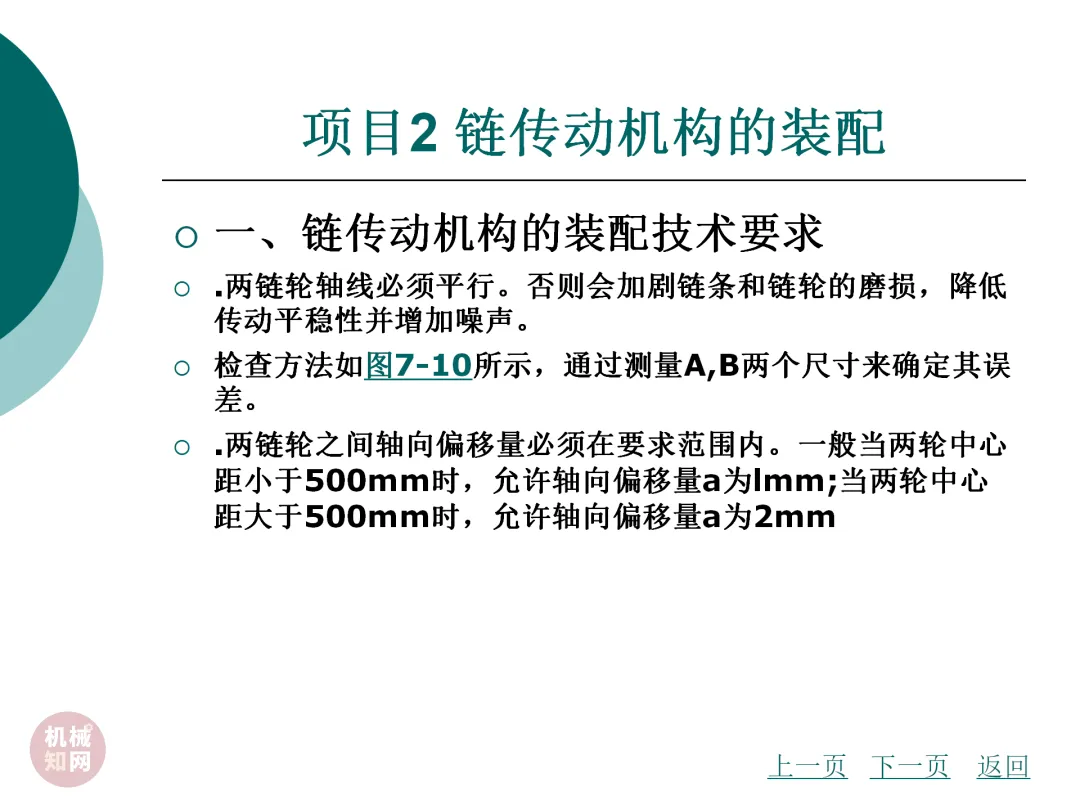

2、链传动装配重点在于链轮的对齐精度和链条的松紧度。

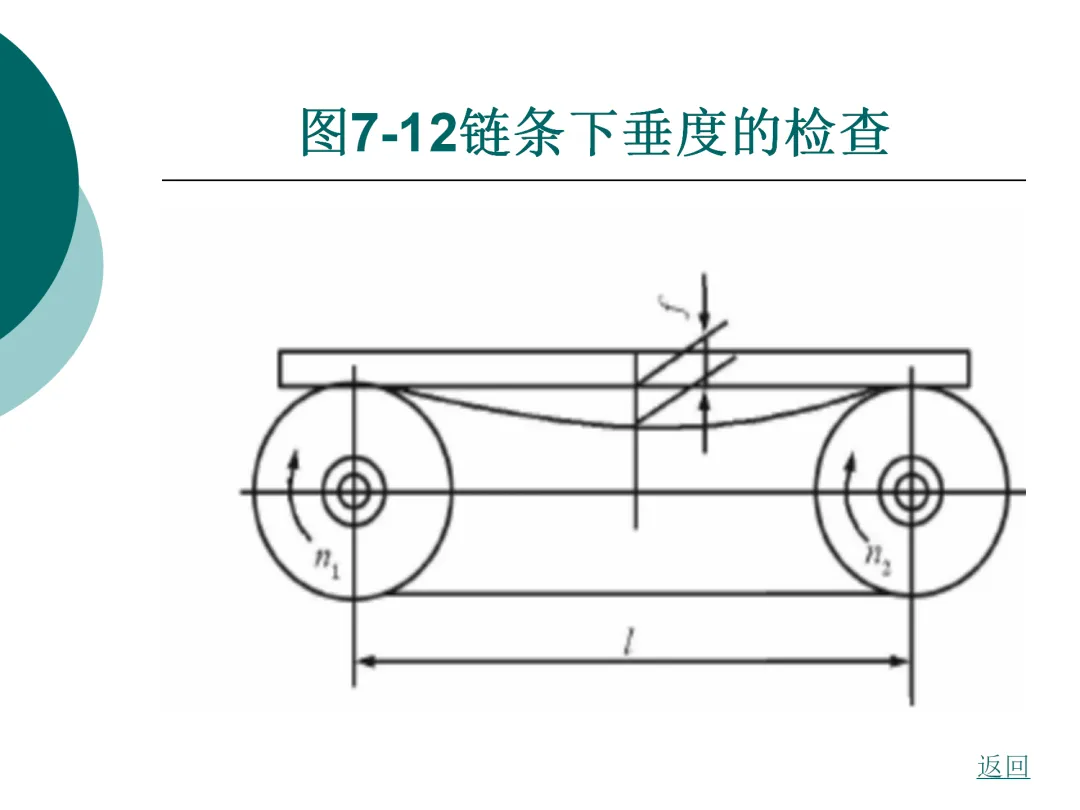

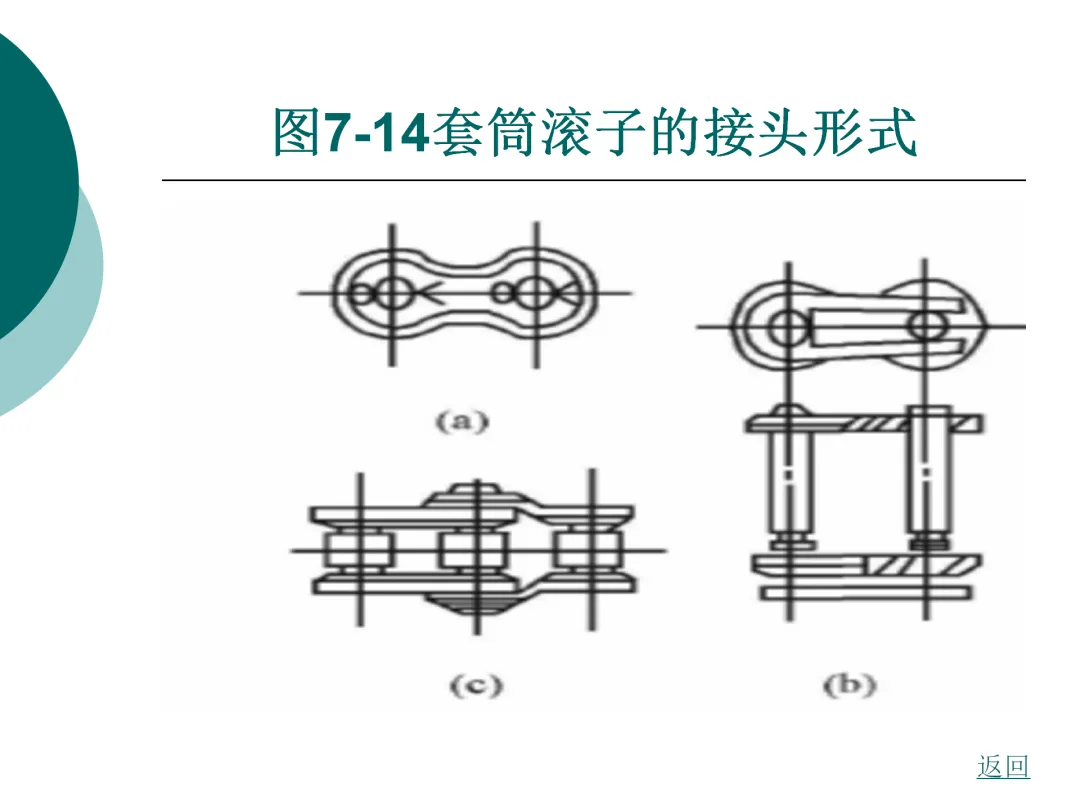

两链轮轴线需平行，轮齿对齐，偏差过大会导致链条卡滞、磨损；链条松紧度需控制在合适范围，通常以手动按压链条有一定弹性为宜，同时需检查链条接头处的连接可靠性，避免运转中脱落。

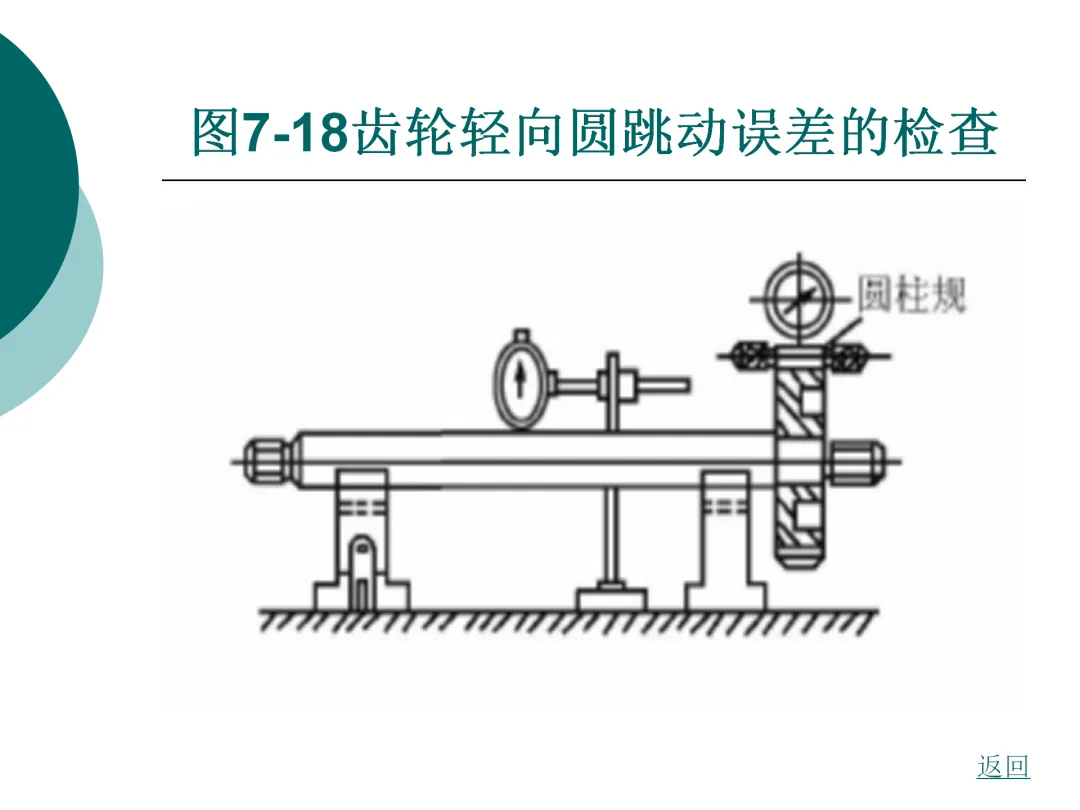

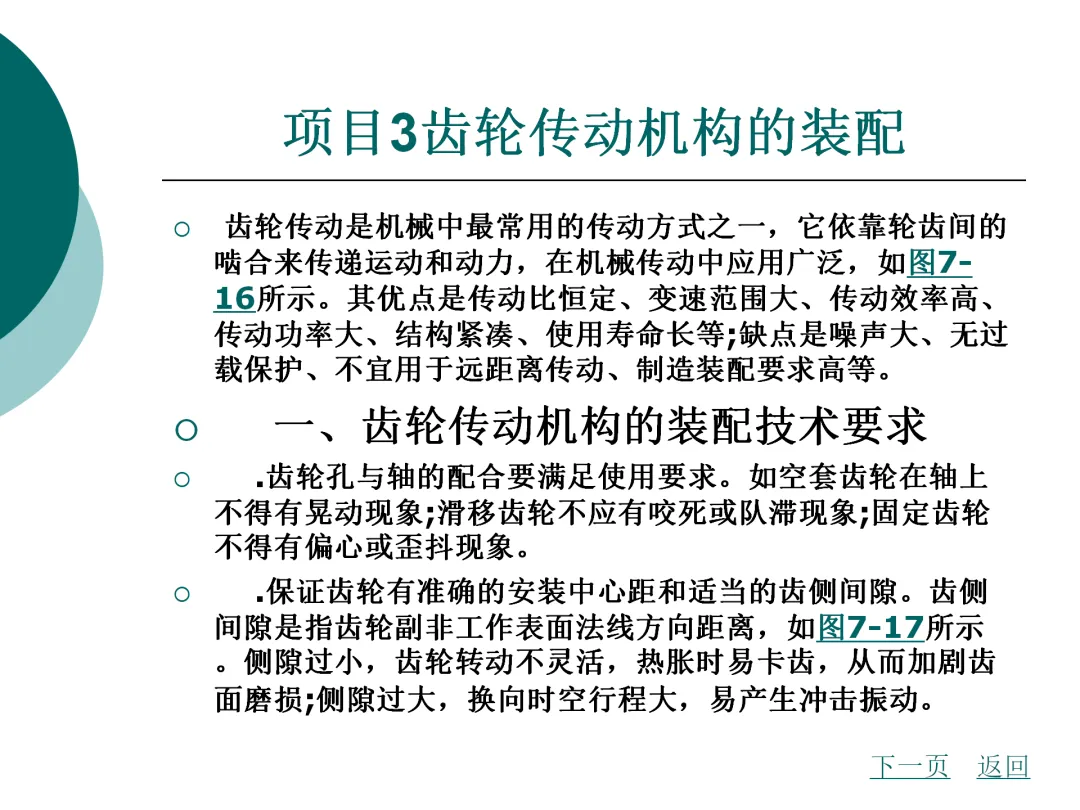

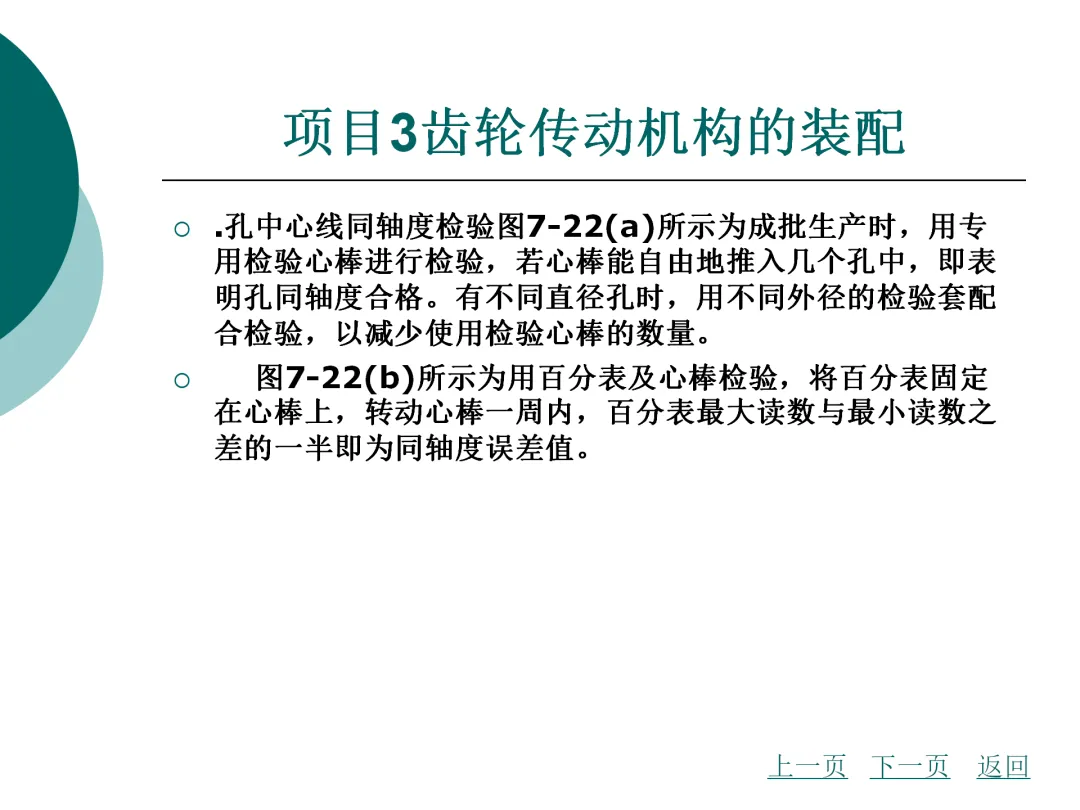

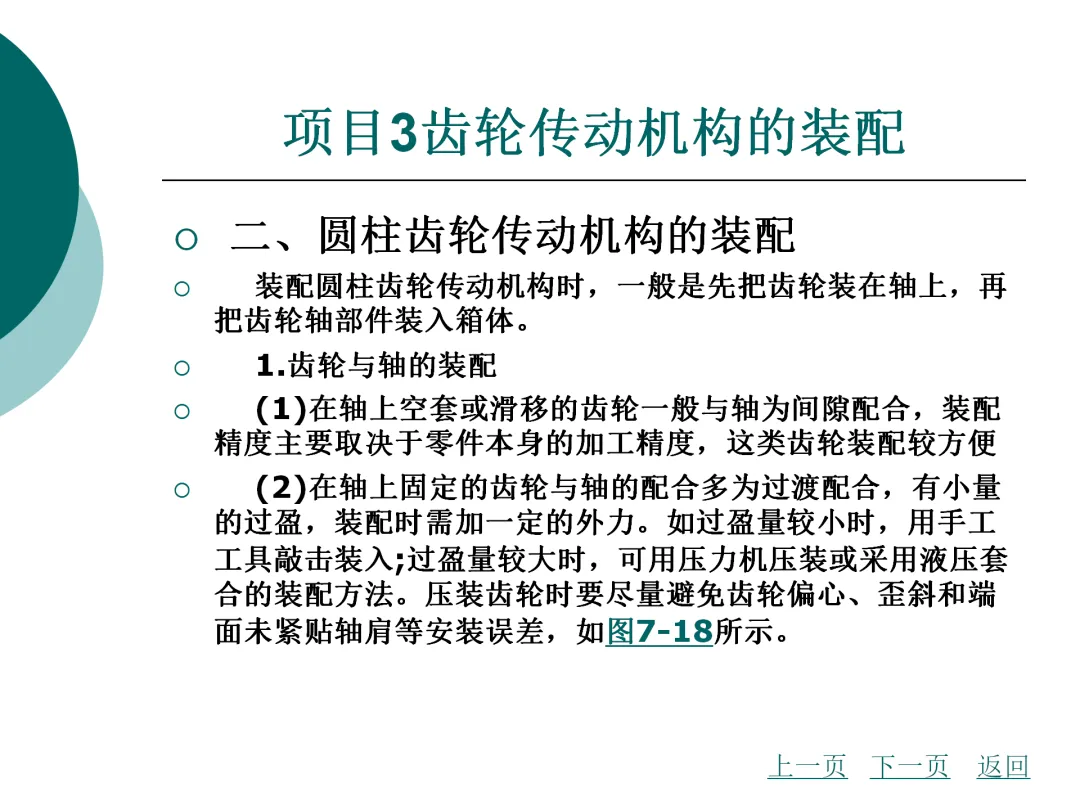

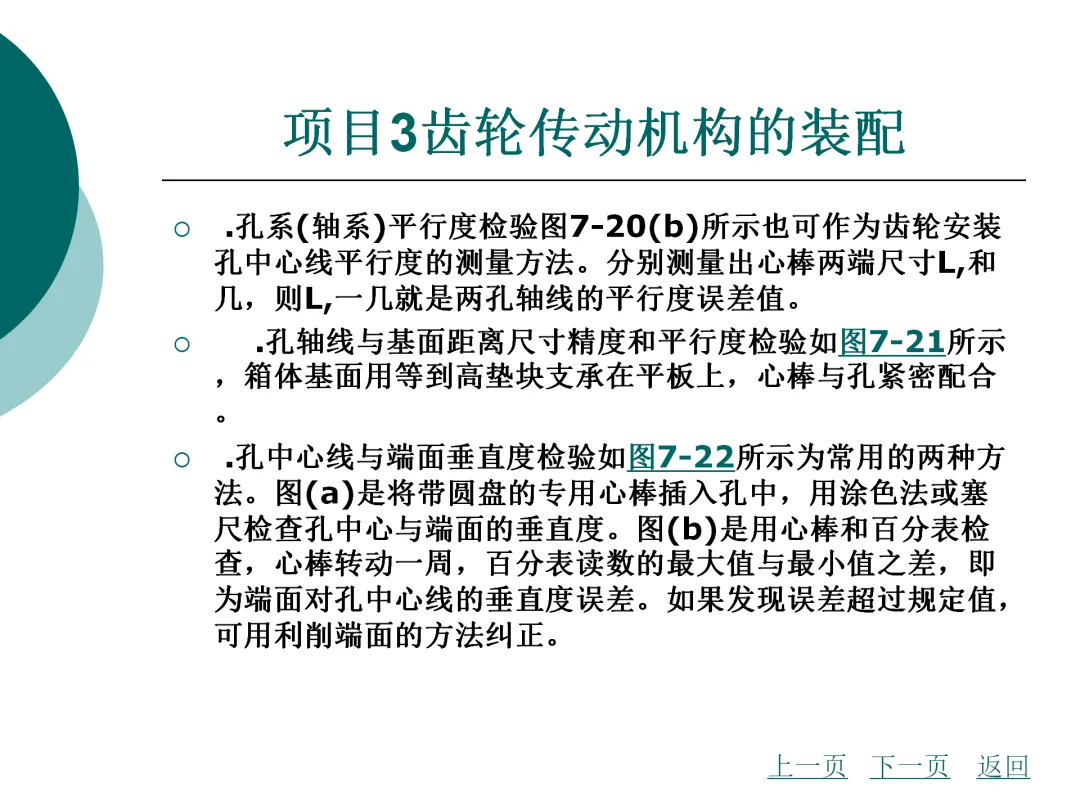

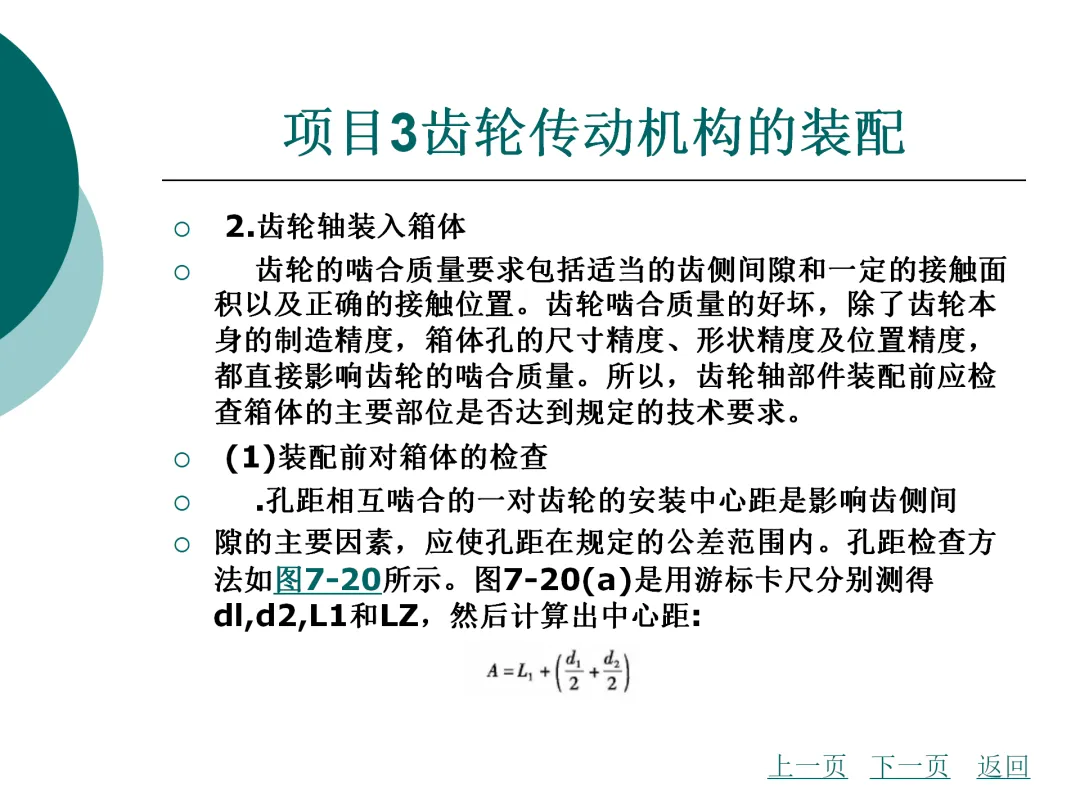

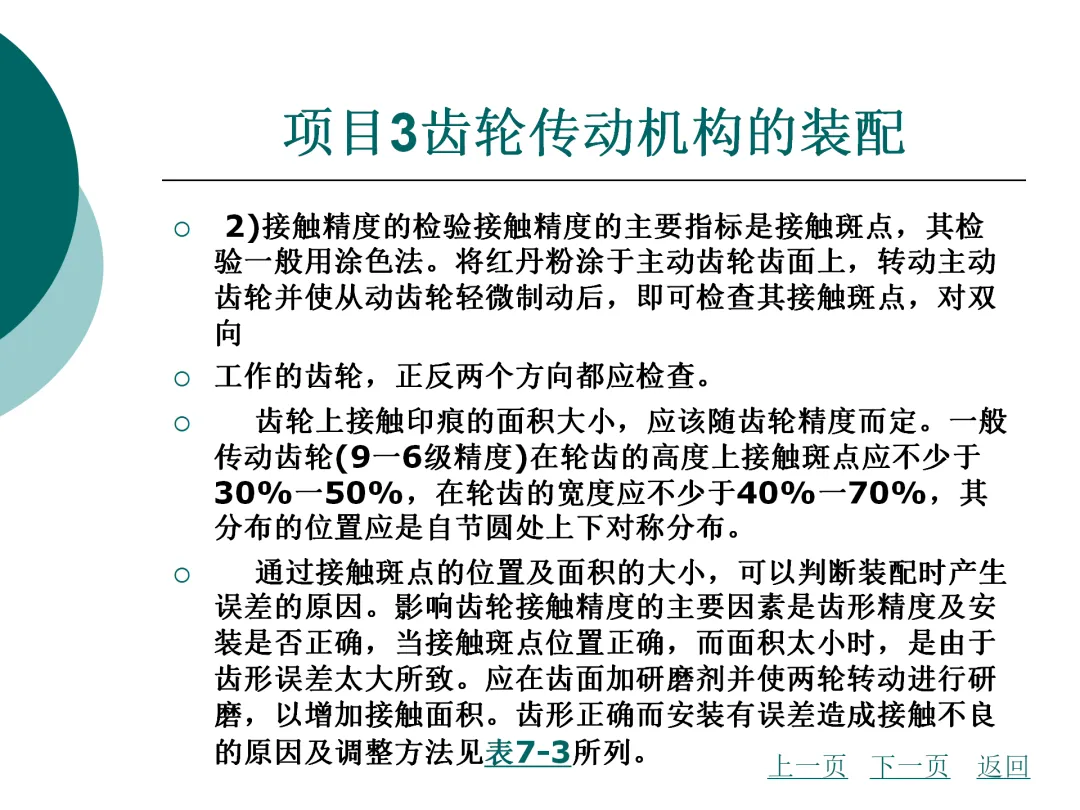

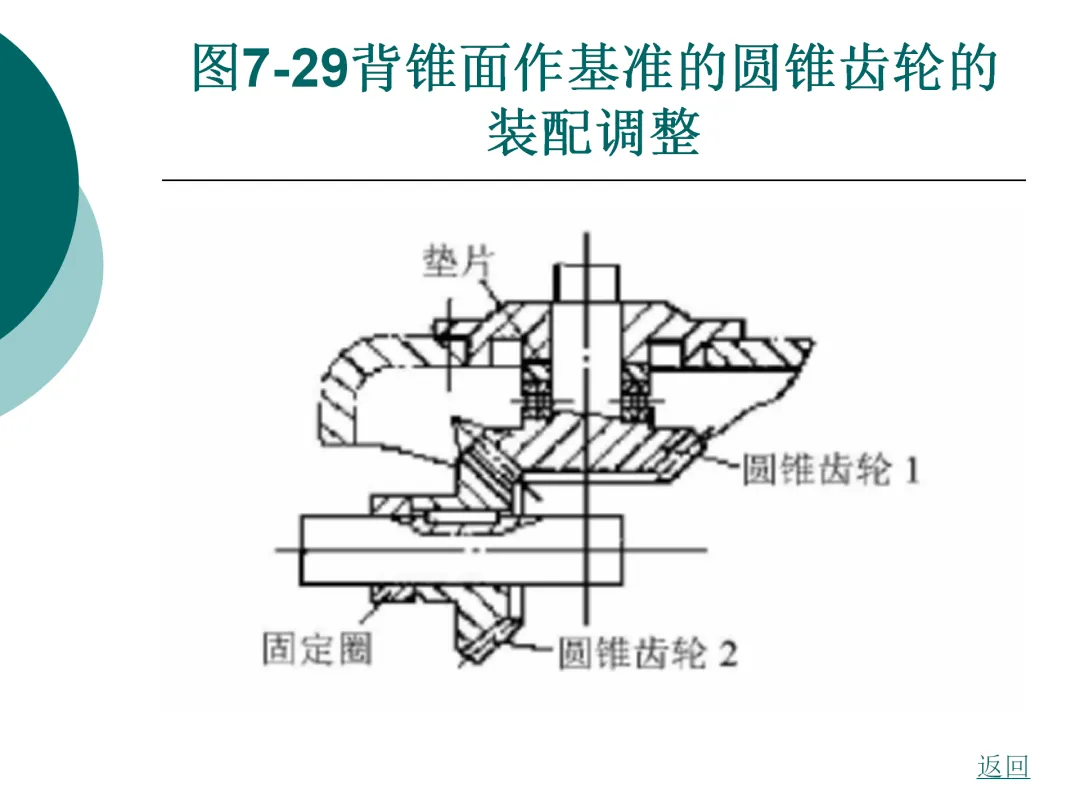

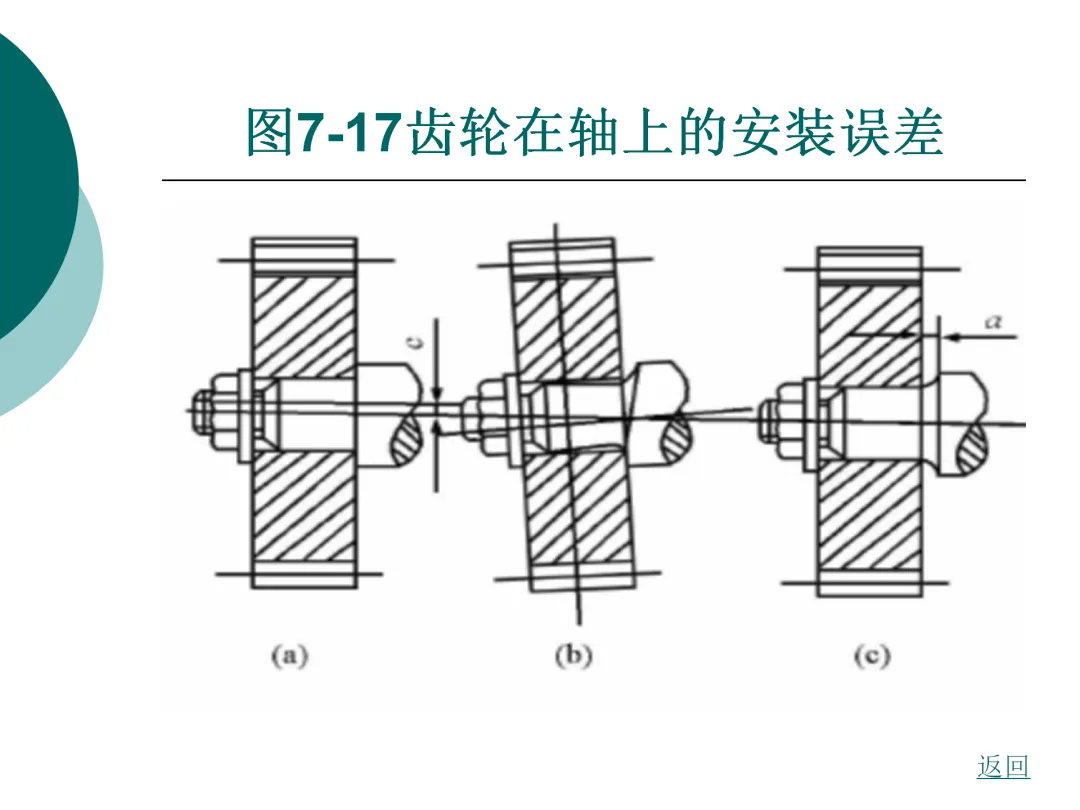

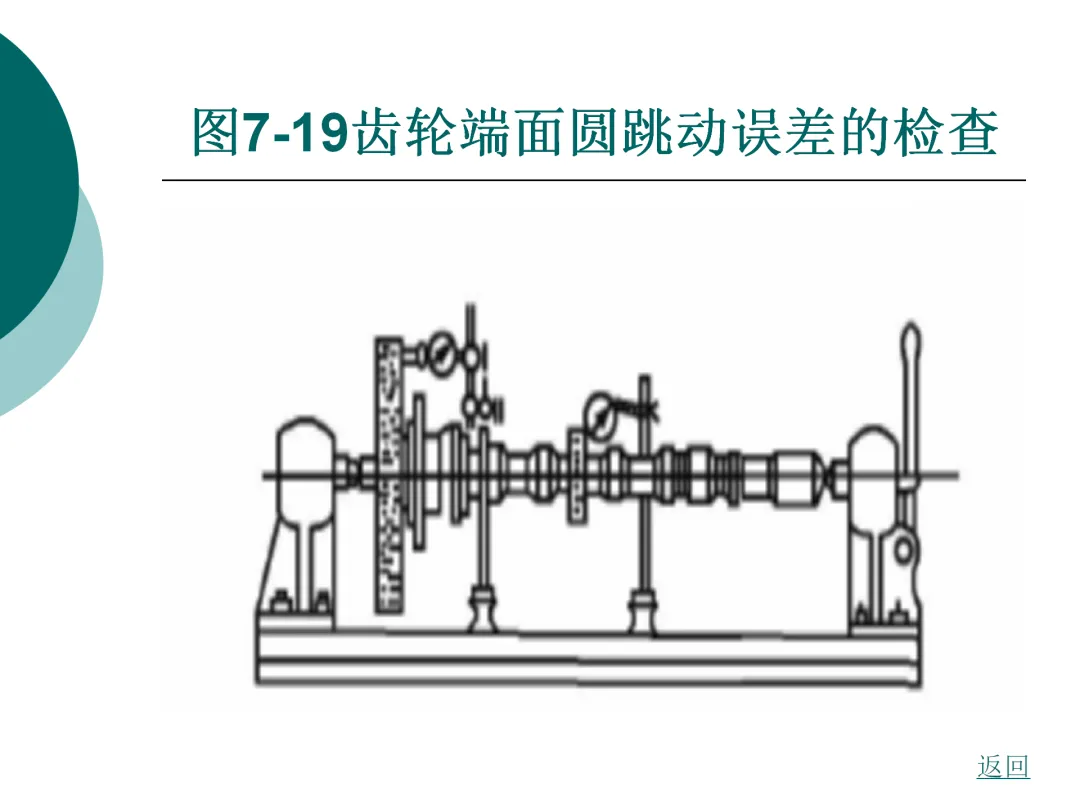

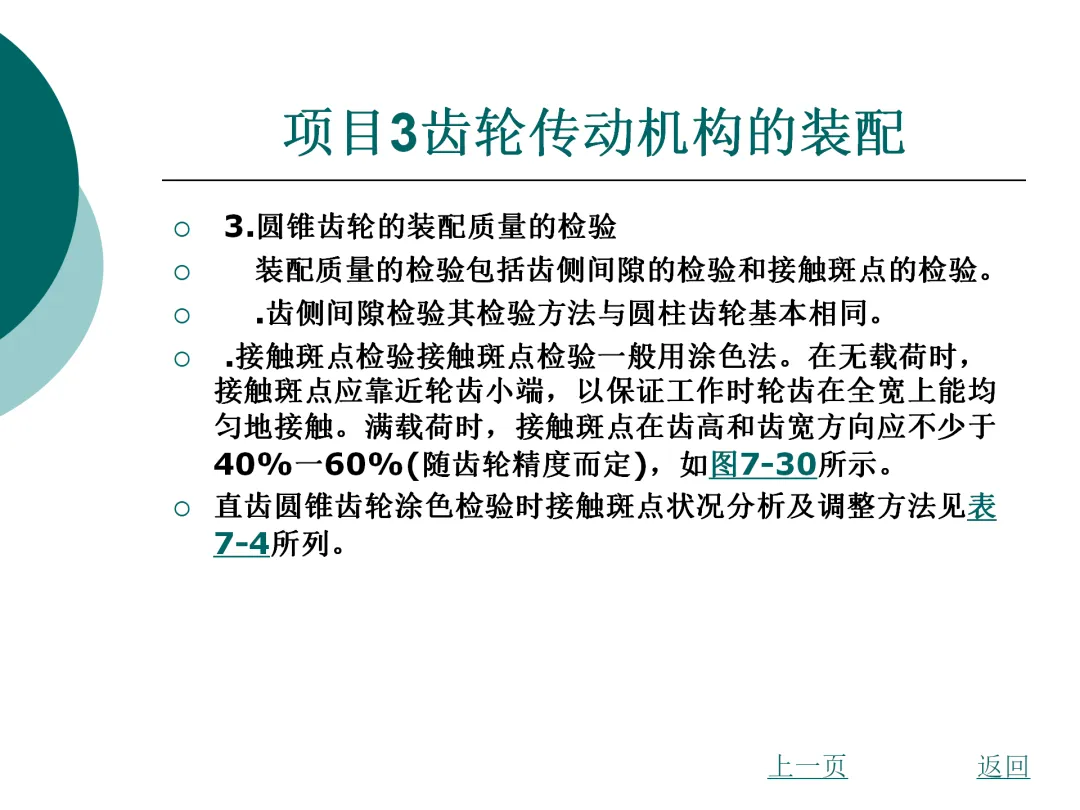

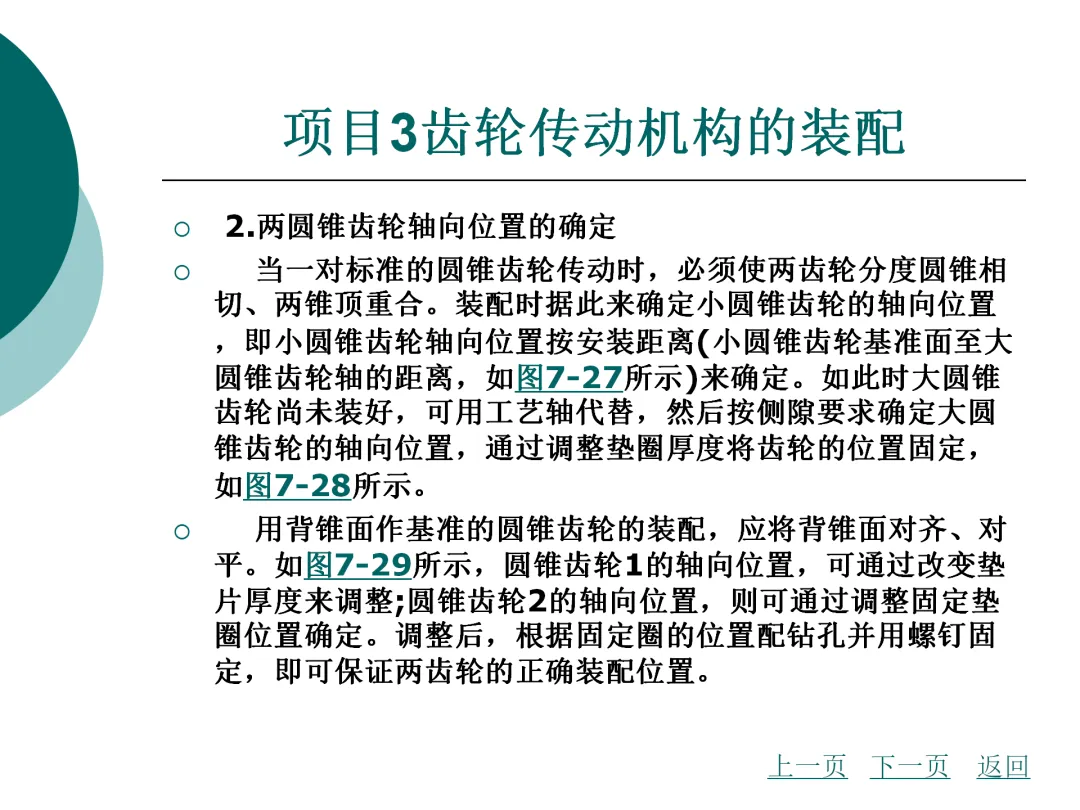

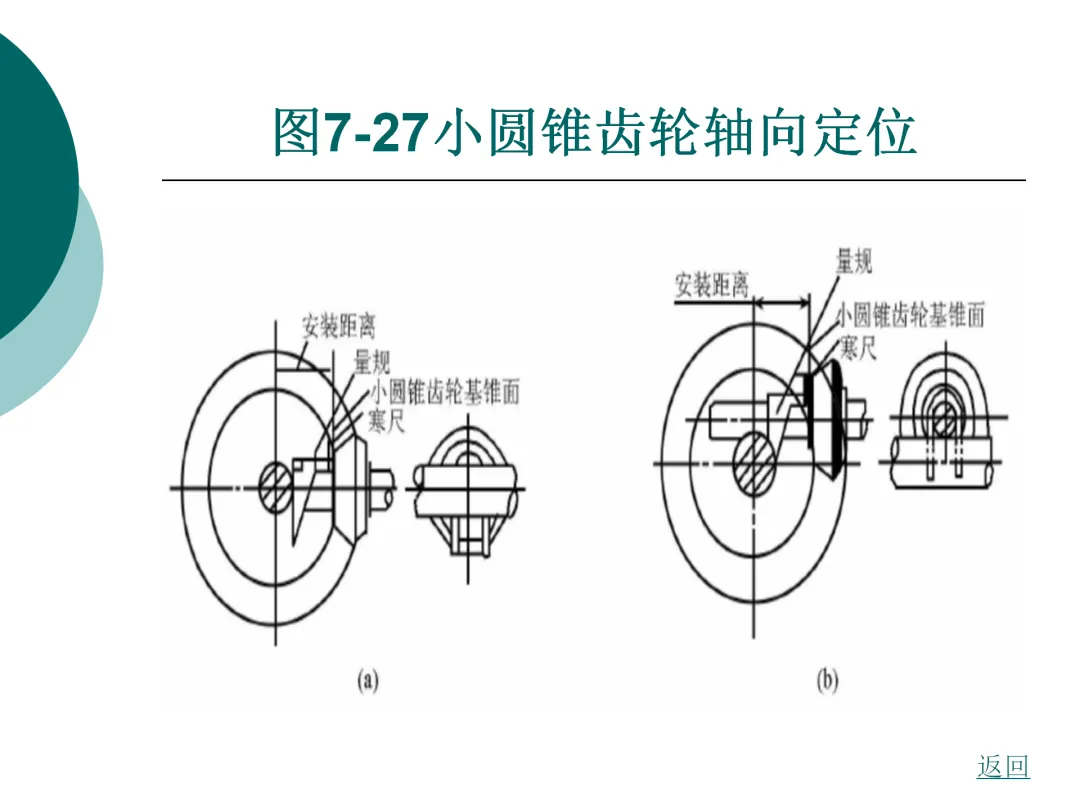

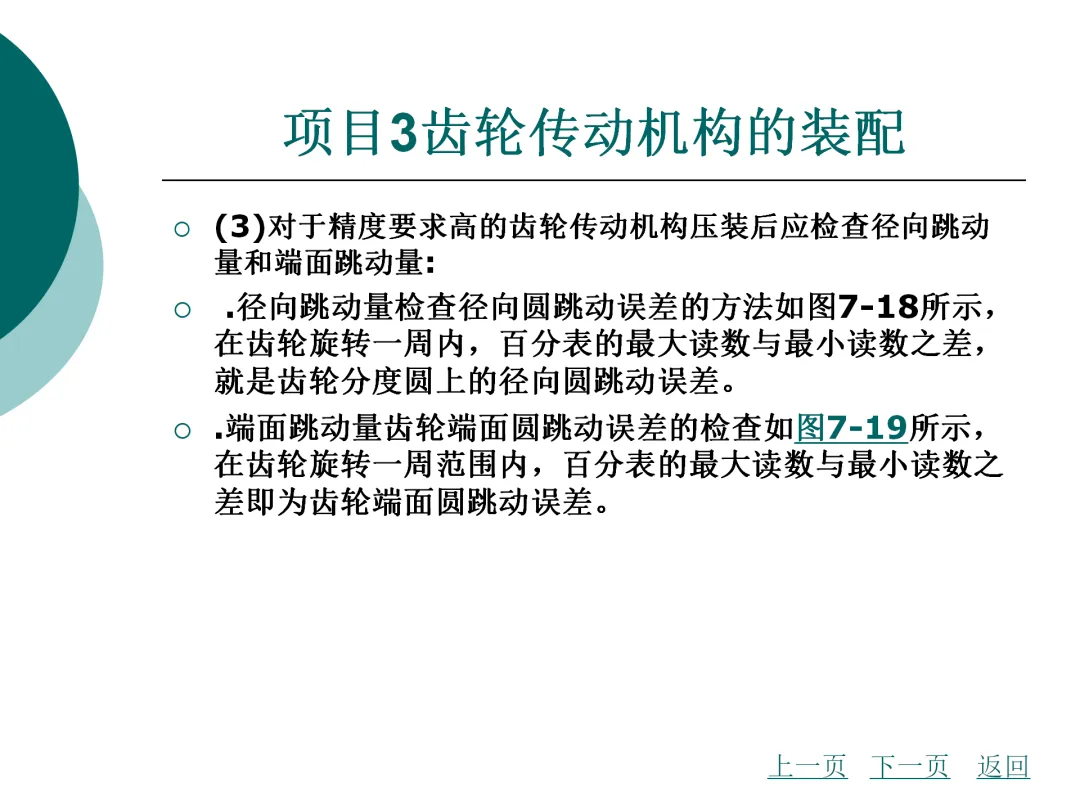

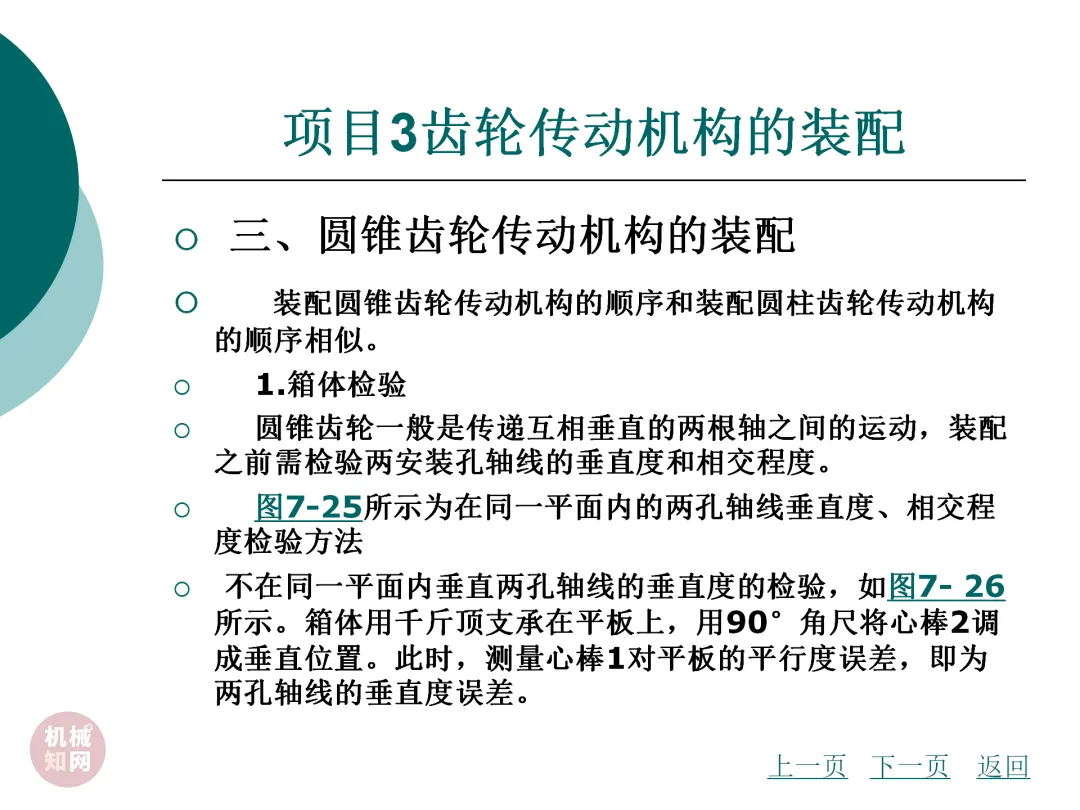

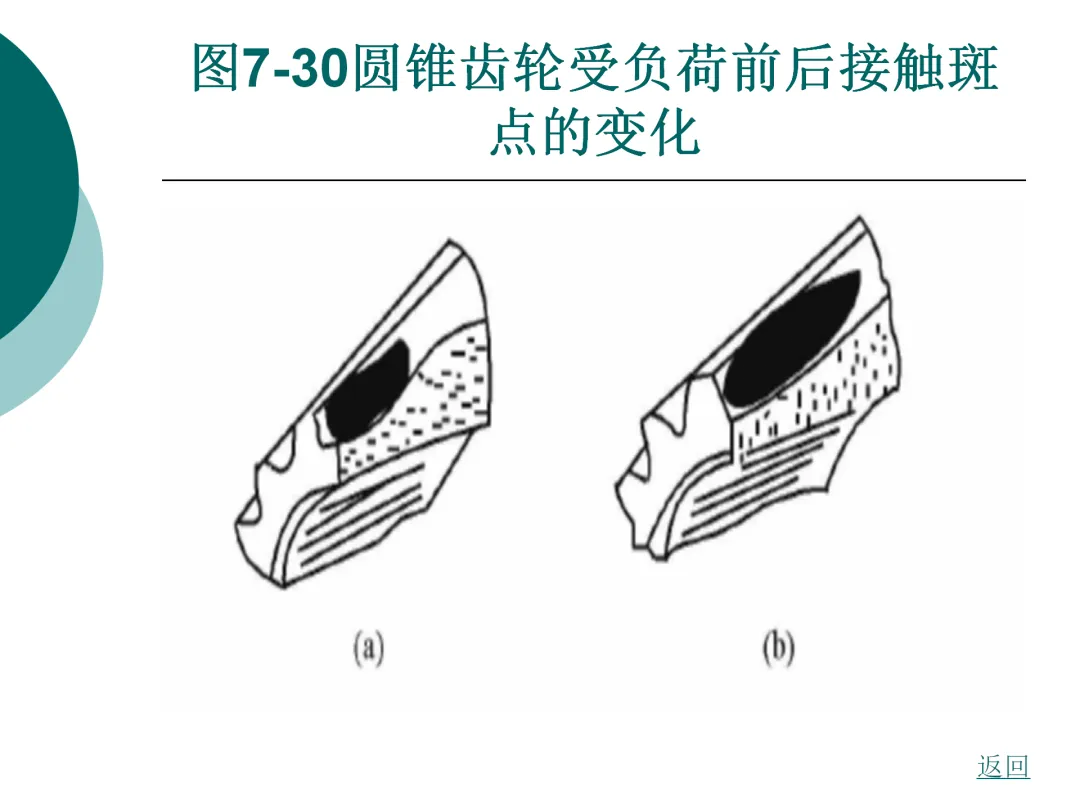

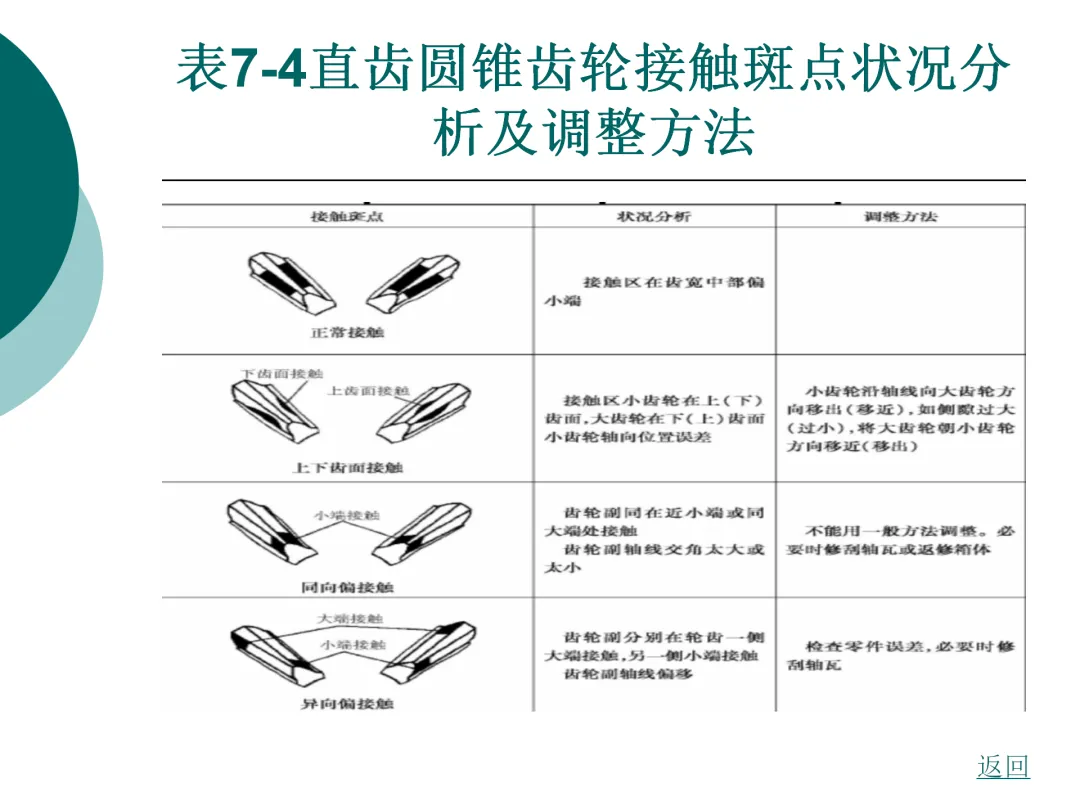

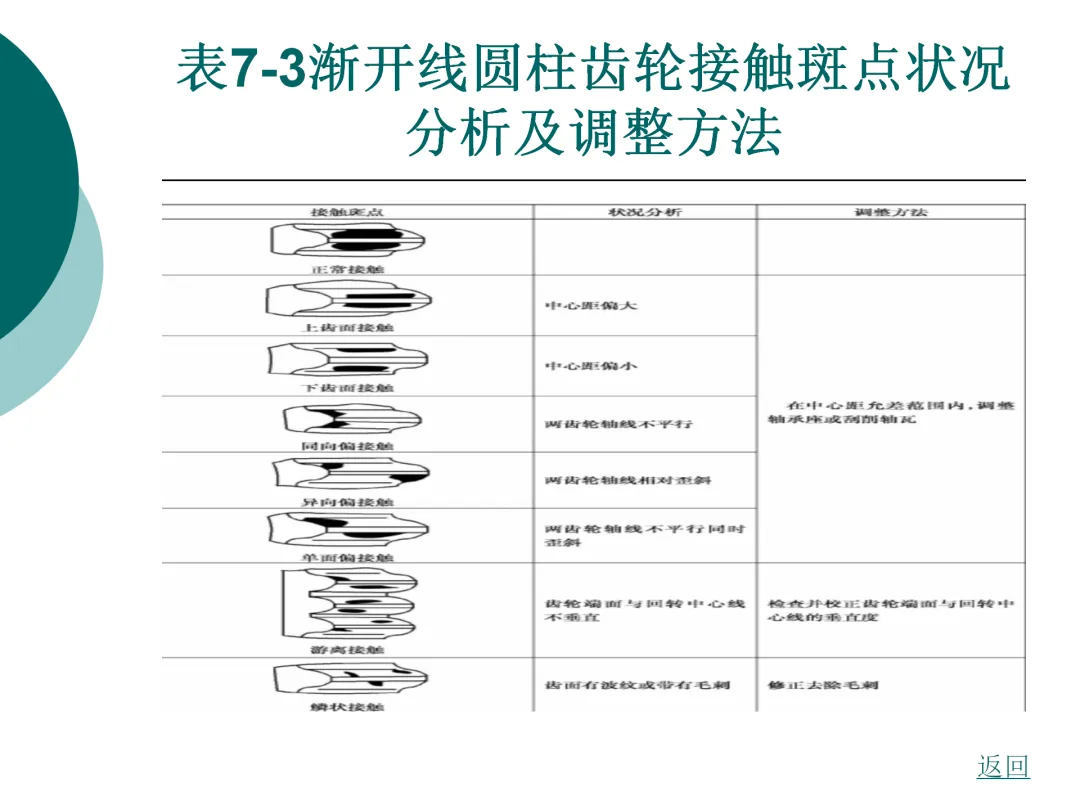

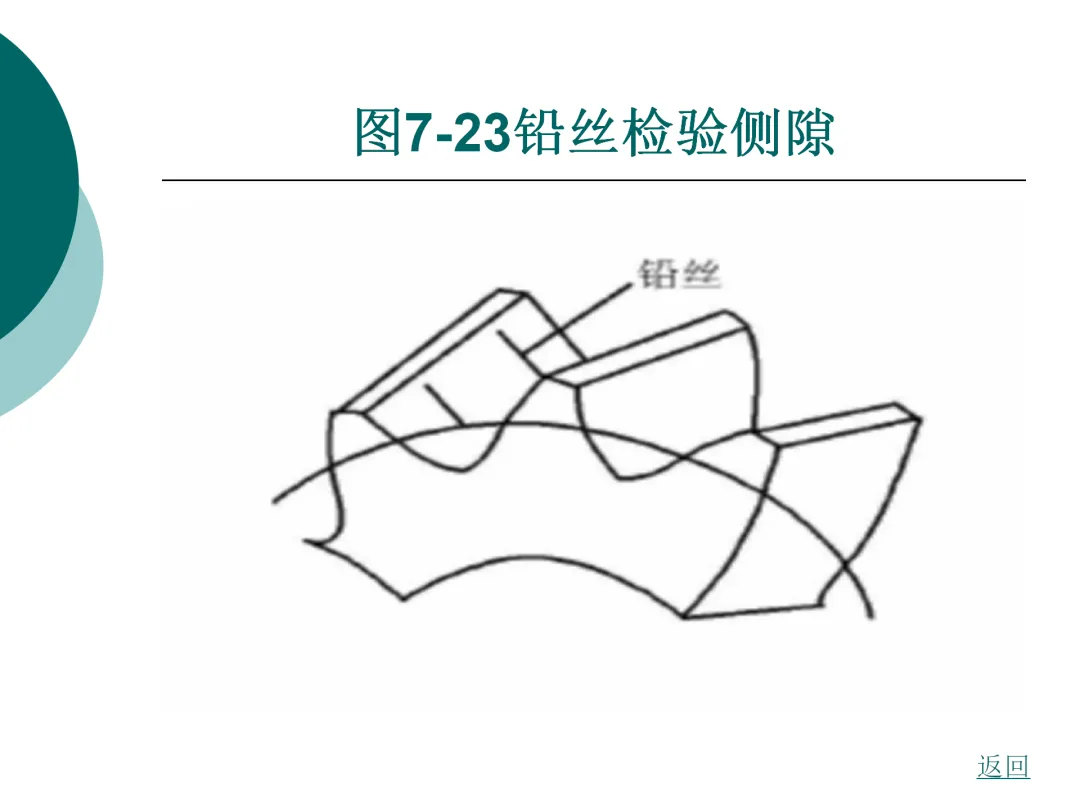

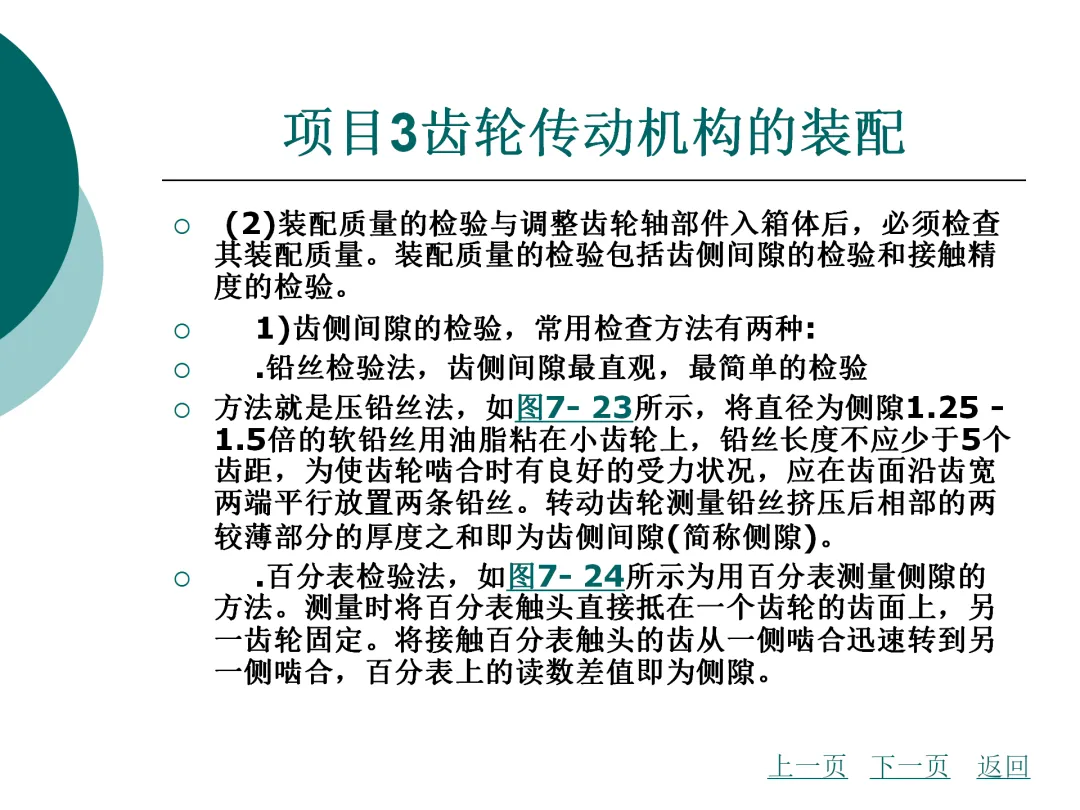

3、齿轮传动装配需注重啮合精度与润滑。

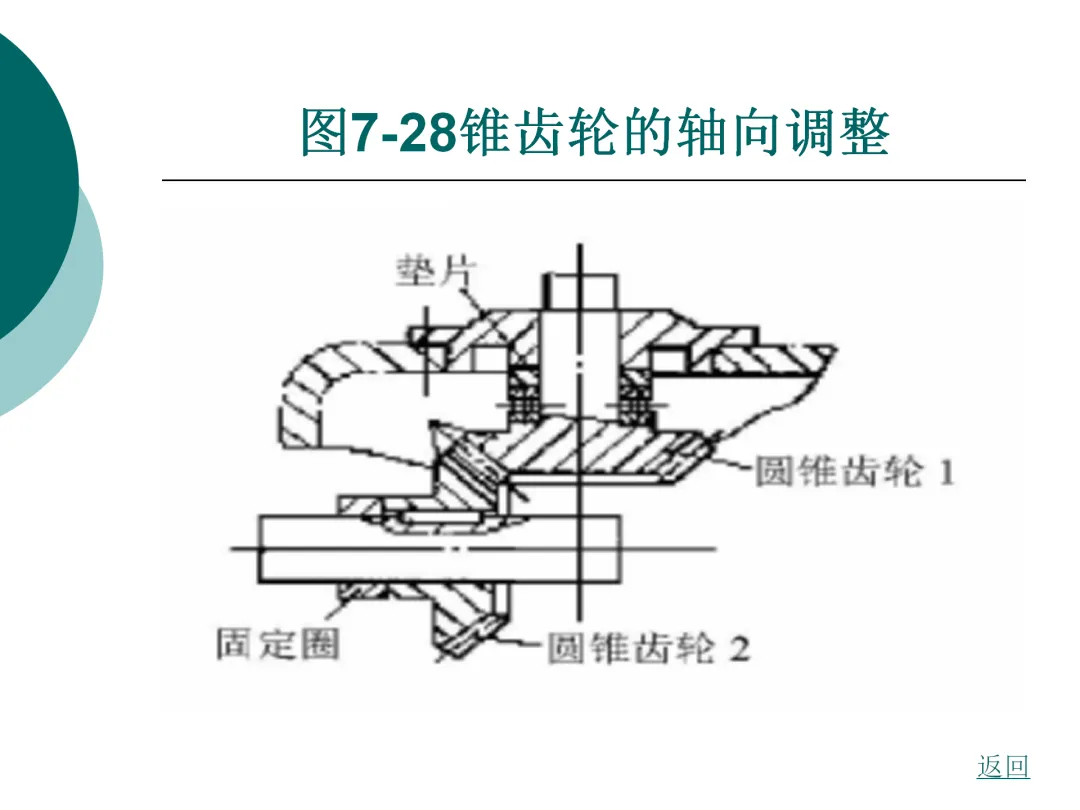

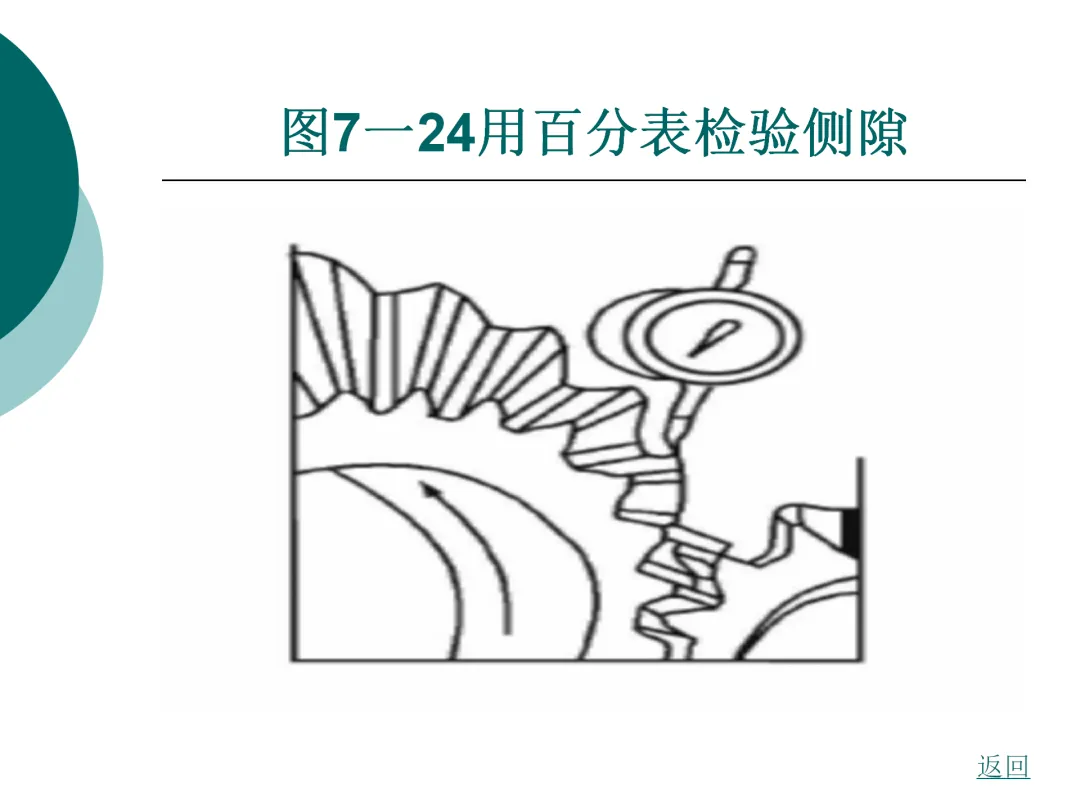

装配前需清理齿面杂质，检查齿轮齿形是否完好；装配时调整齿轮中心距，确保啮合间隙均匀，间隙过大易产生冲击噪声，过小则会导致齿面过热磨损；装配后需加注合适型号的润滑油，减少齿面摩擦，延长使用寿命。

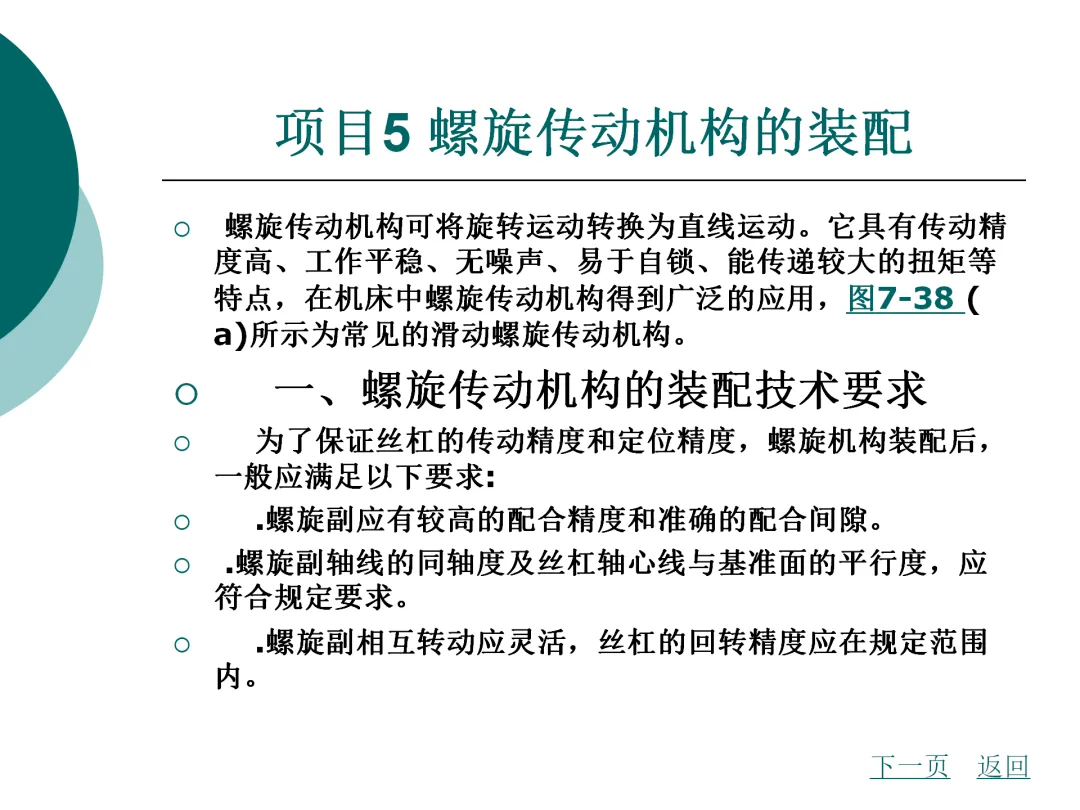

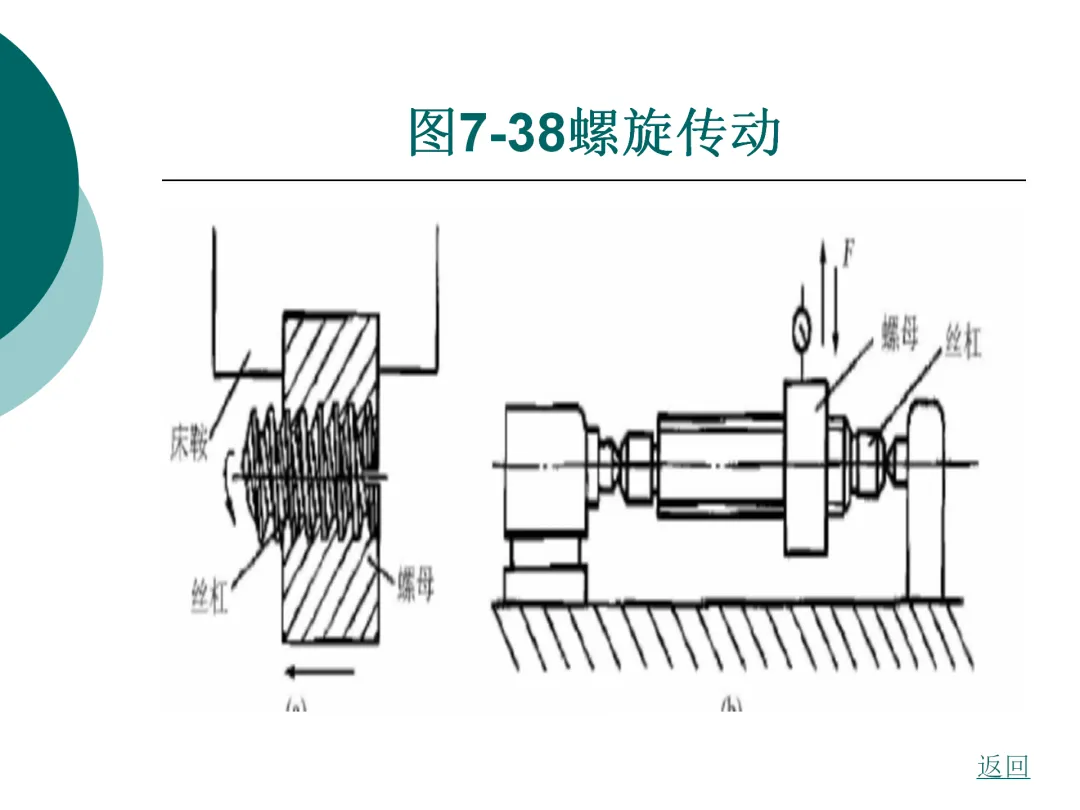

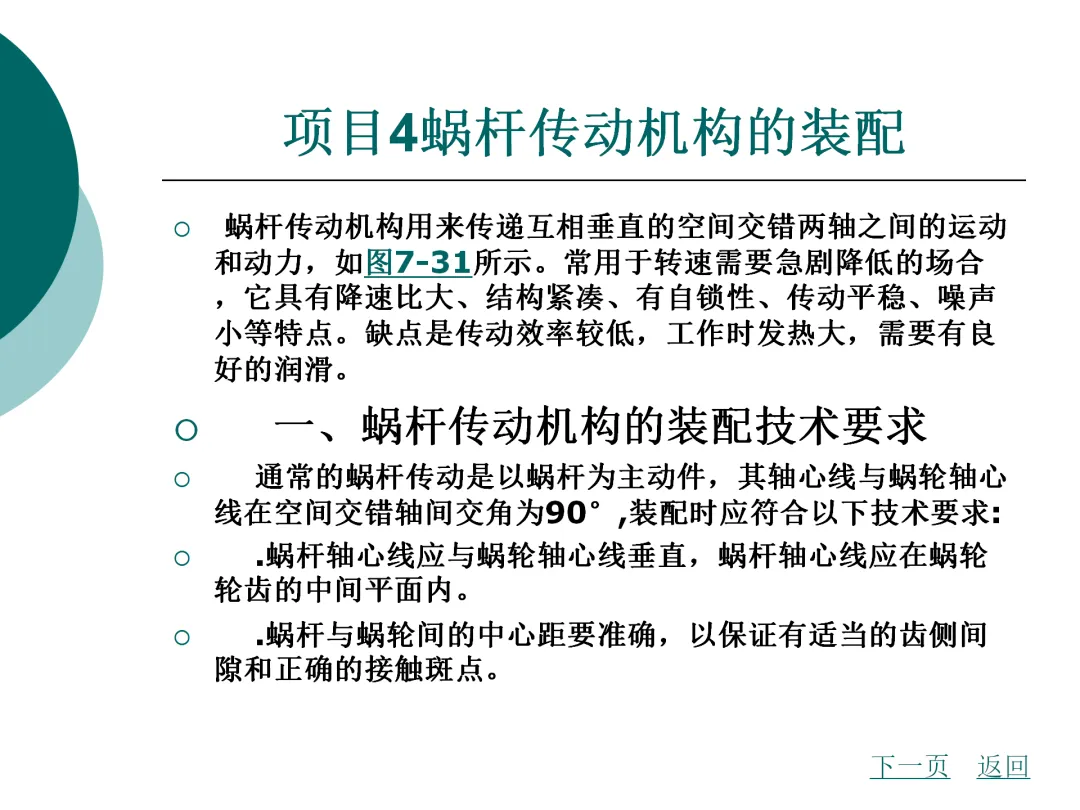

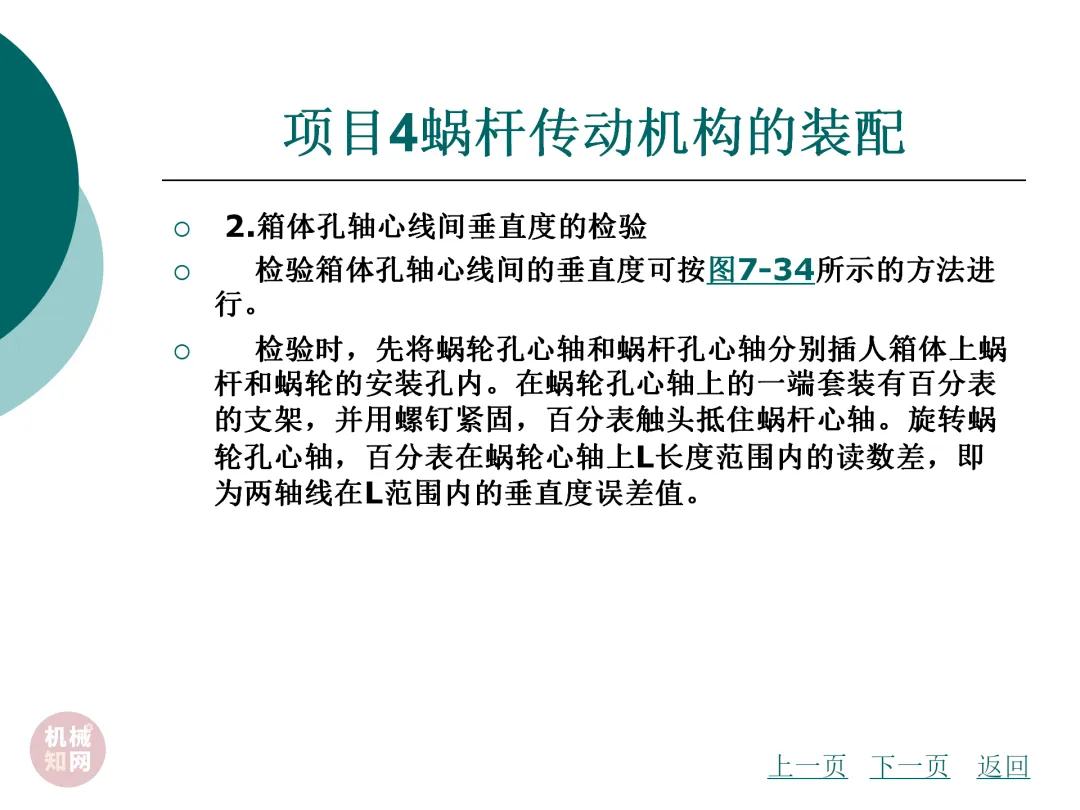

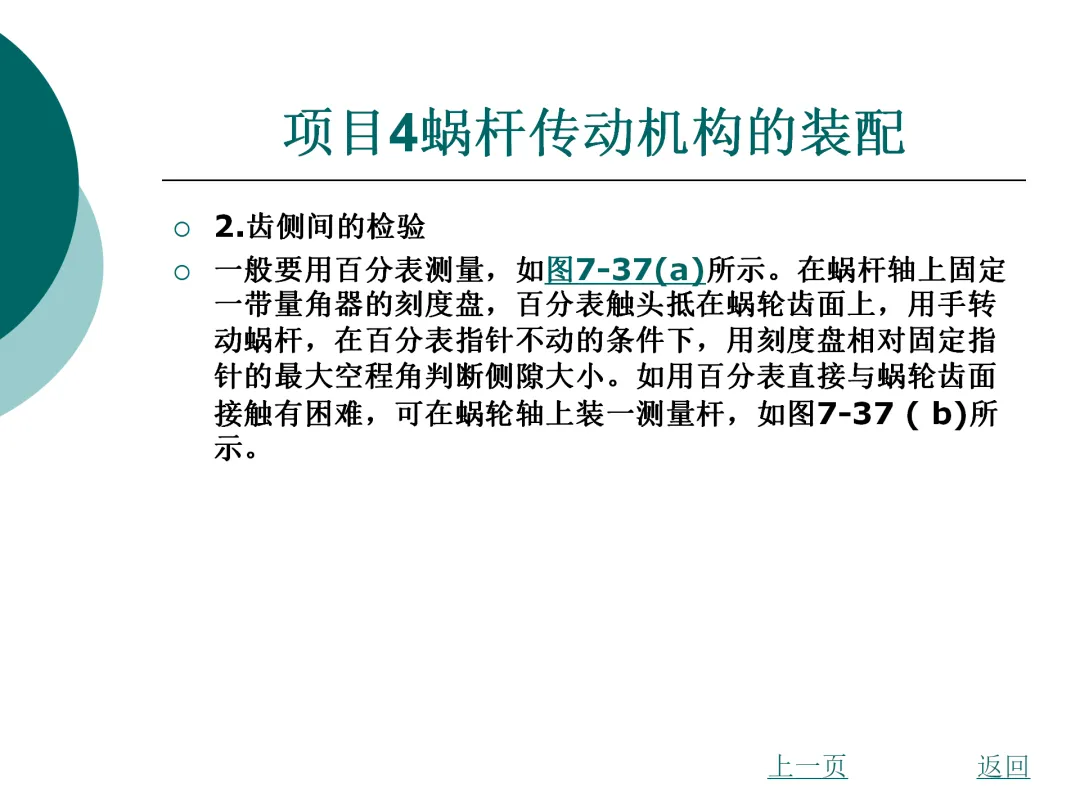

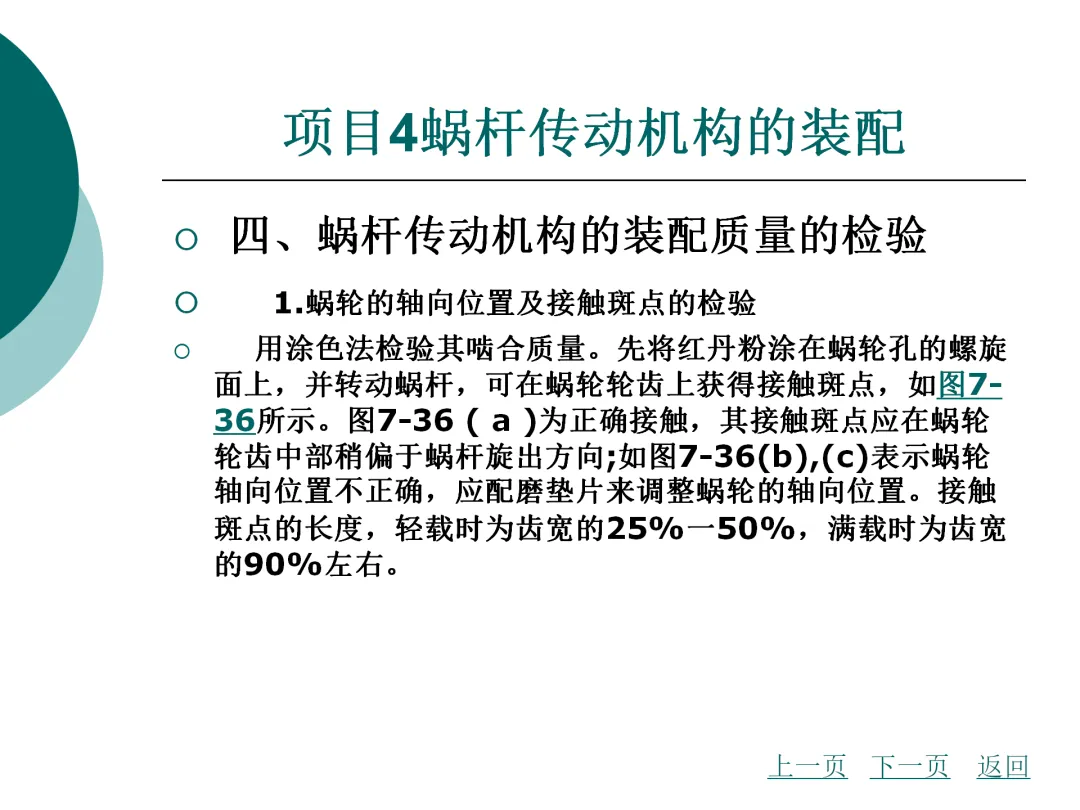

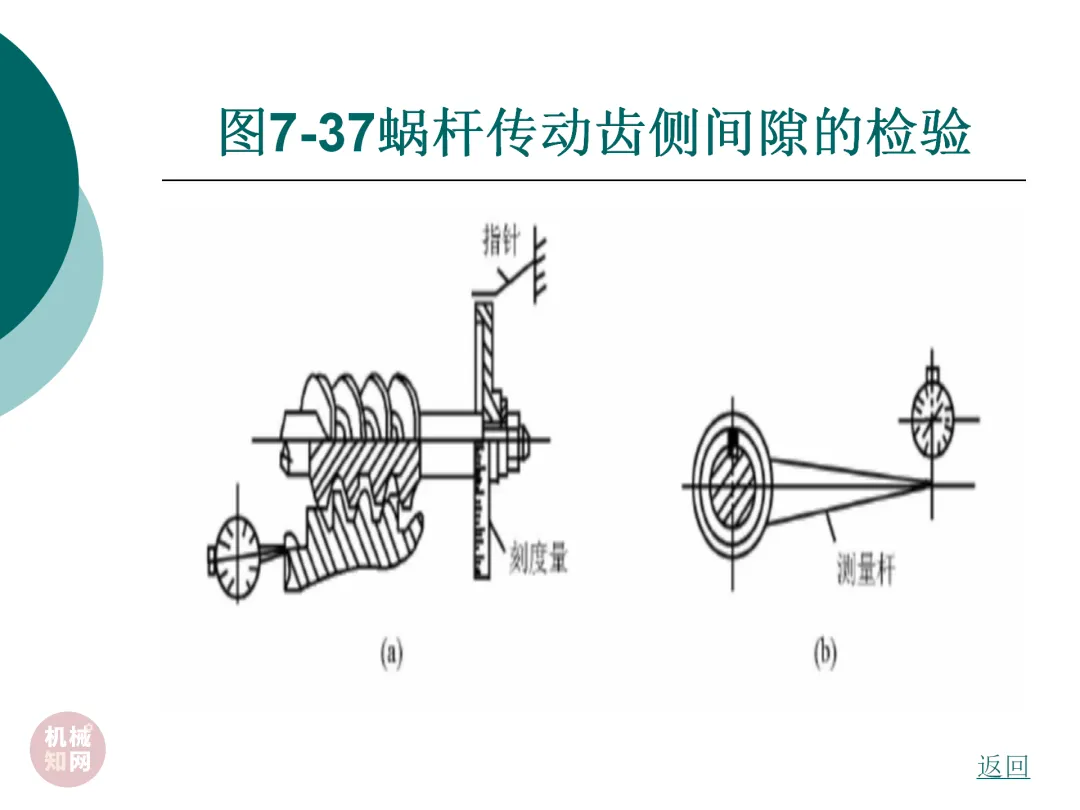

4、蜗杆传动与螺旋传动均需保证配合精度。

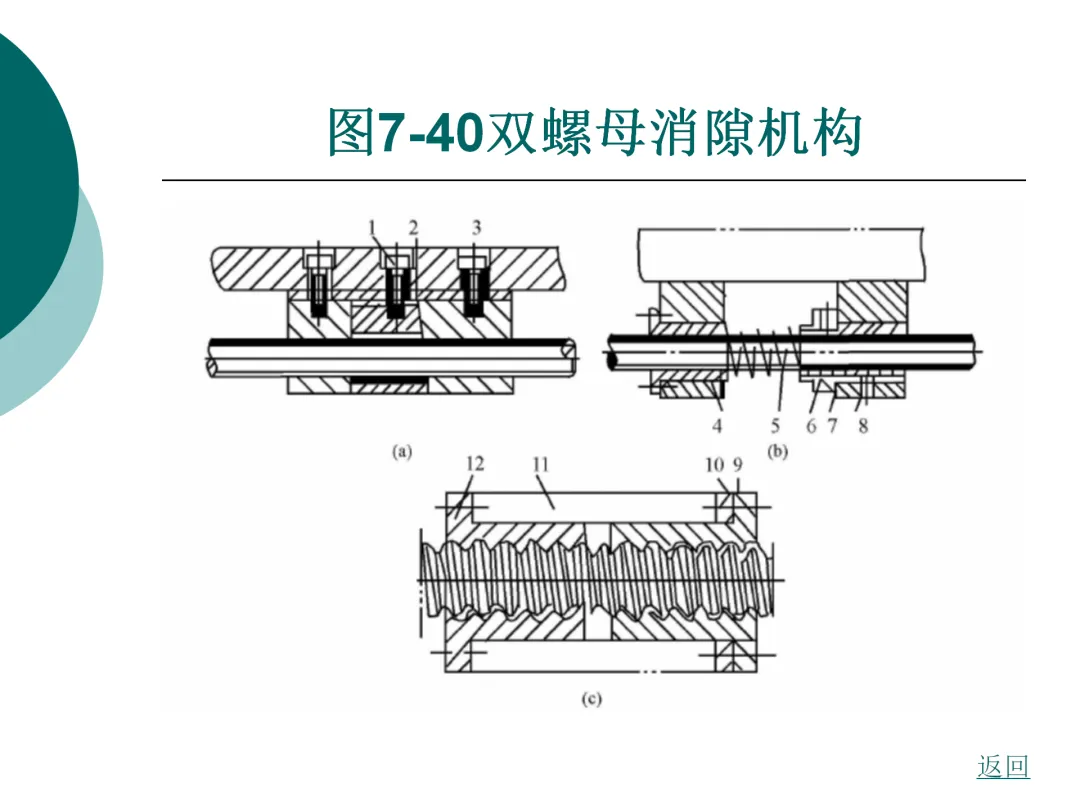

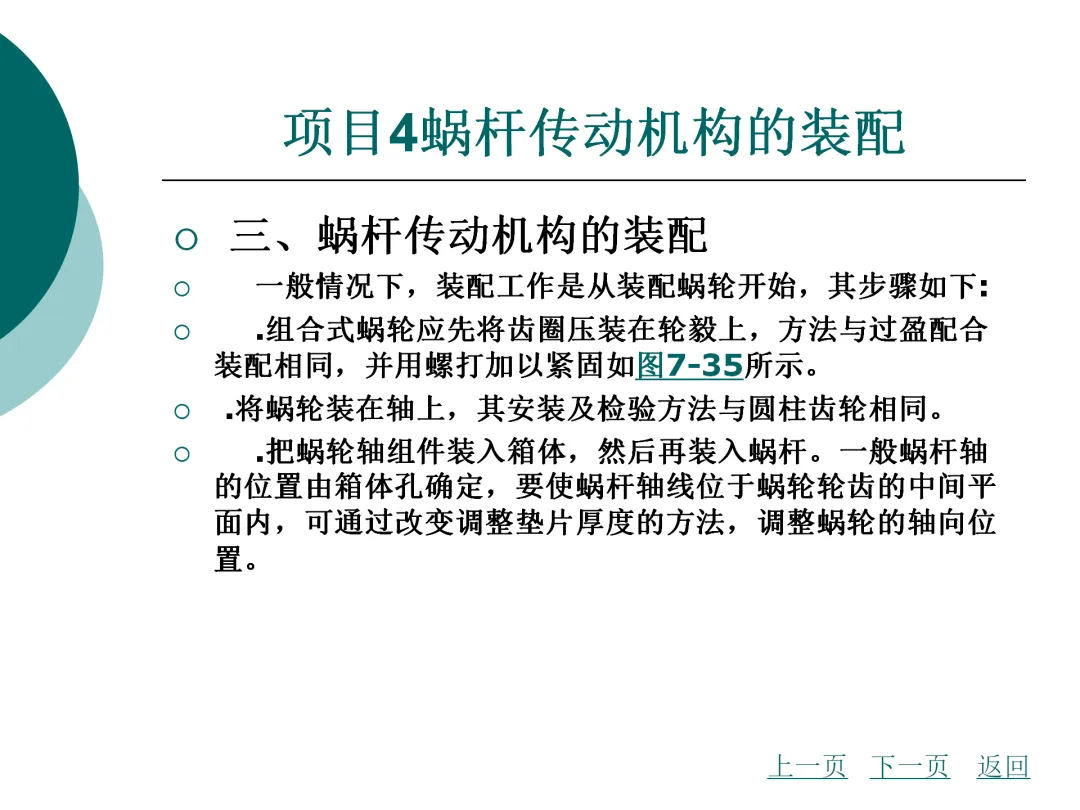

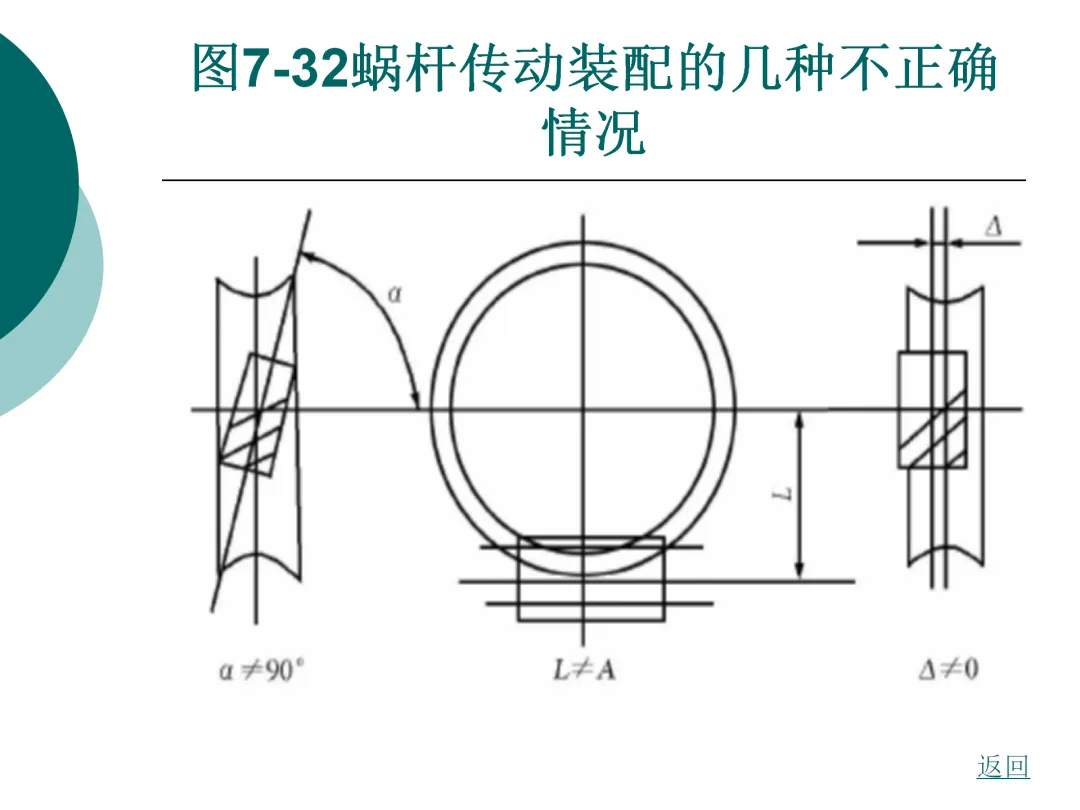

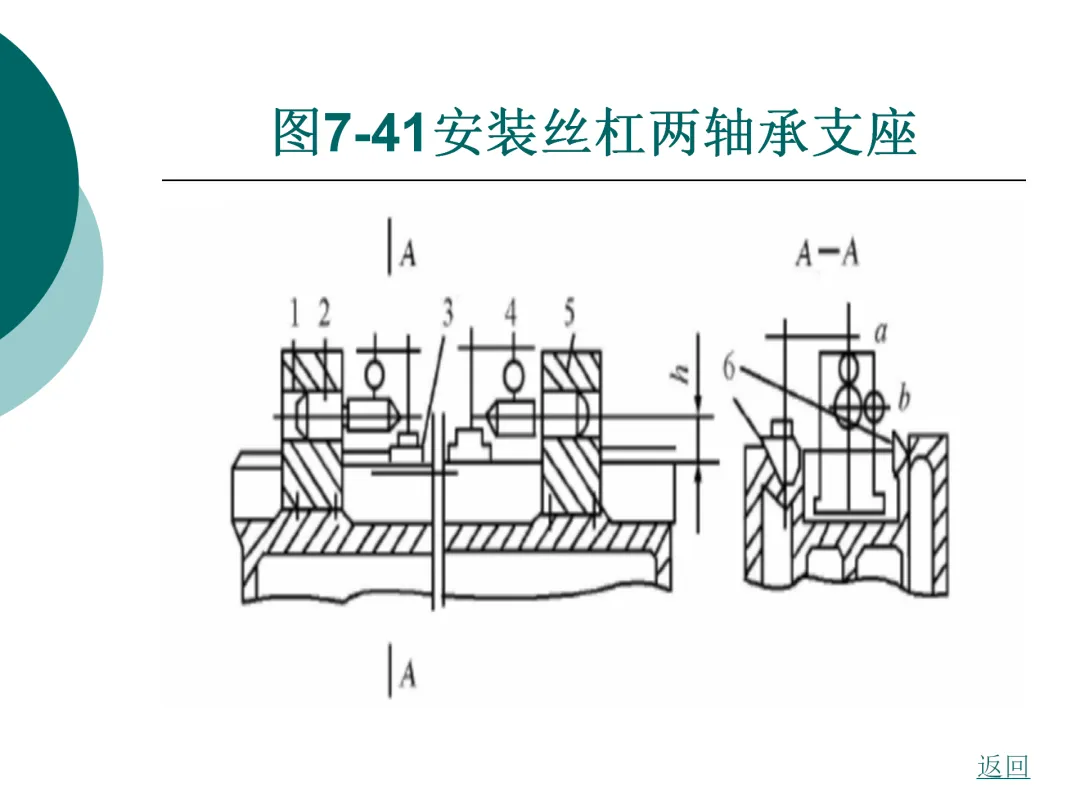

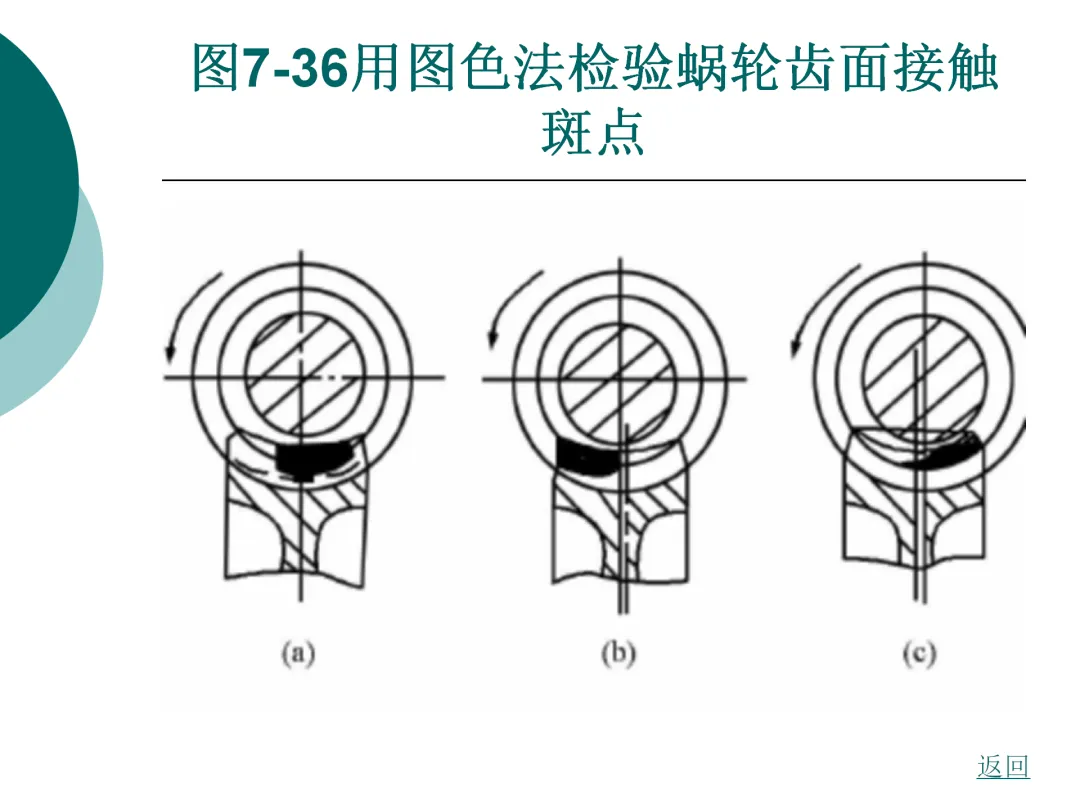

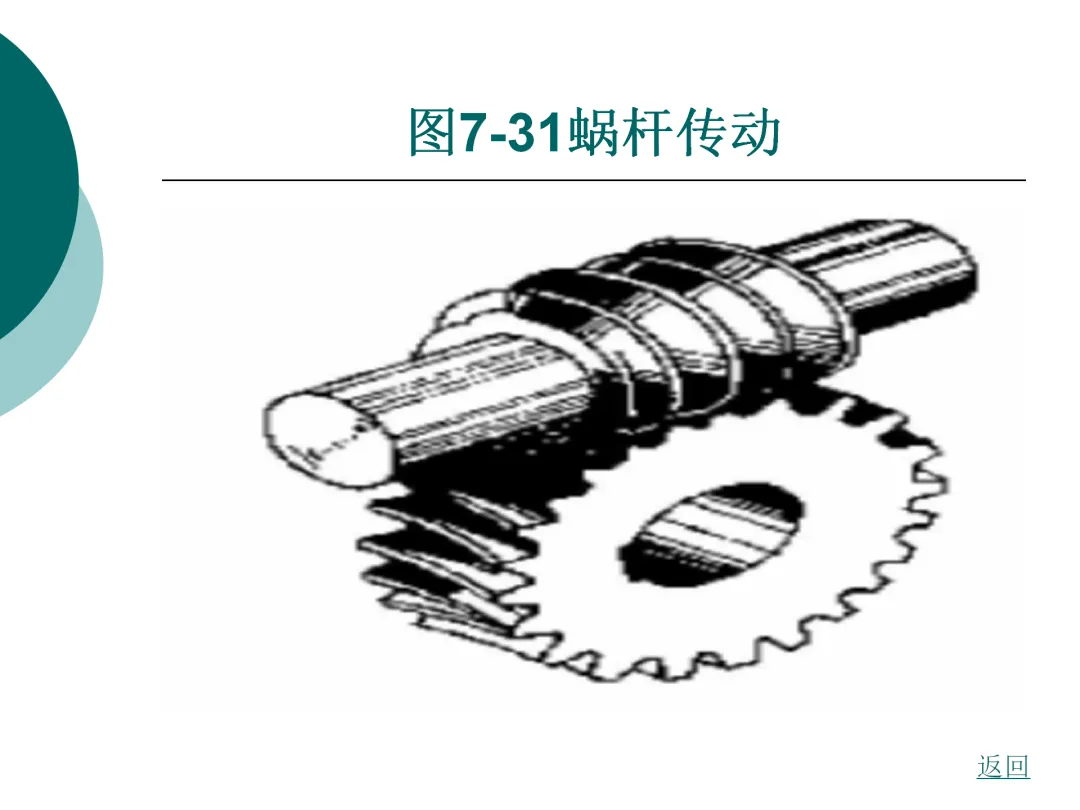

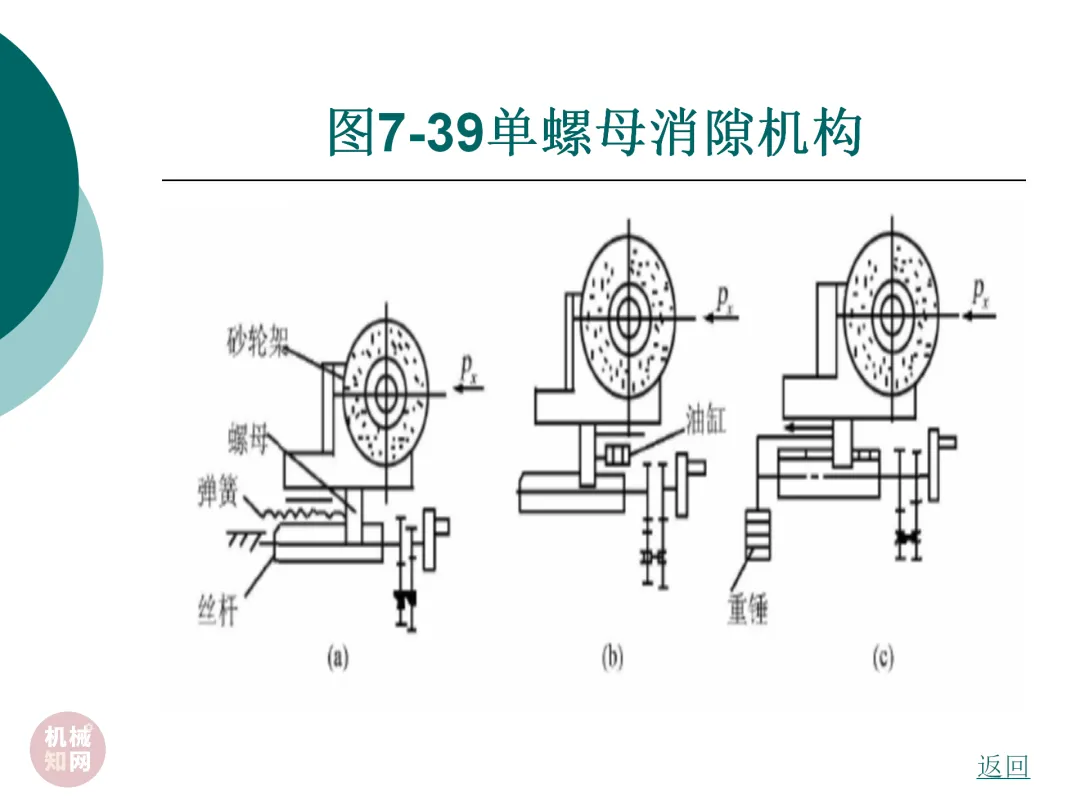

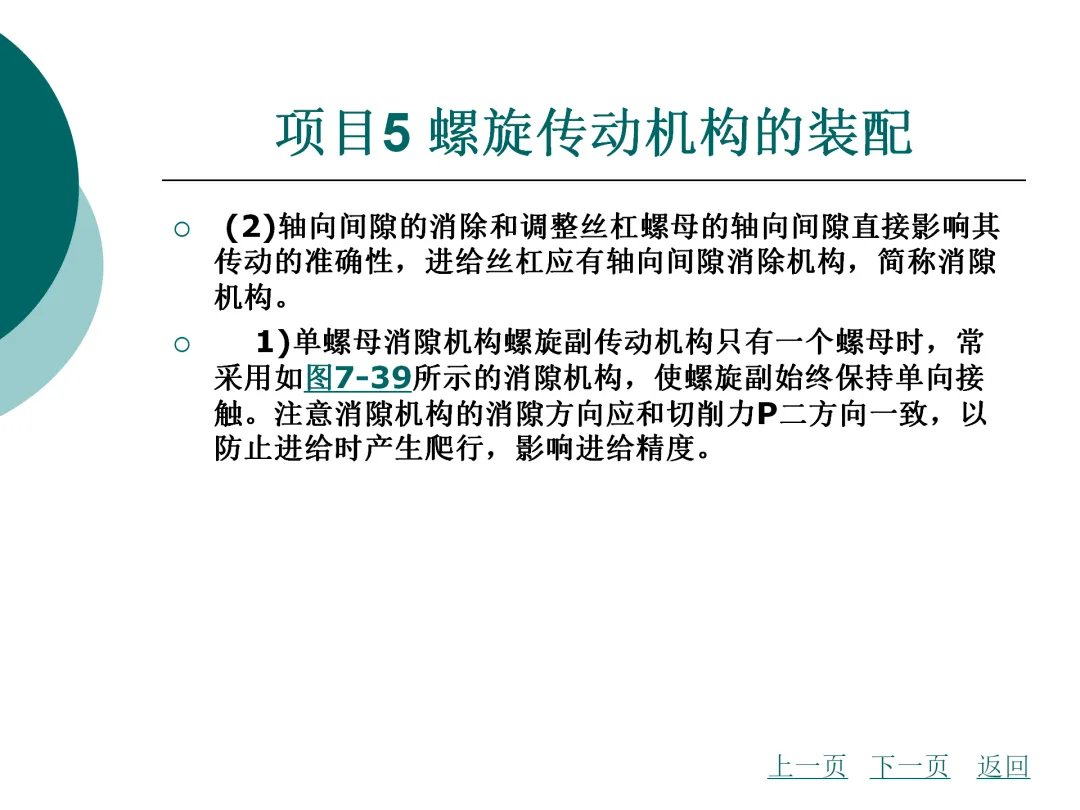

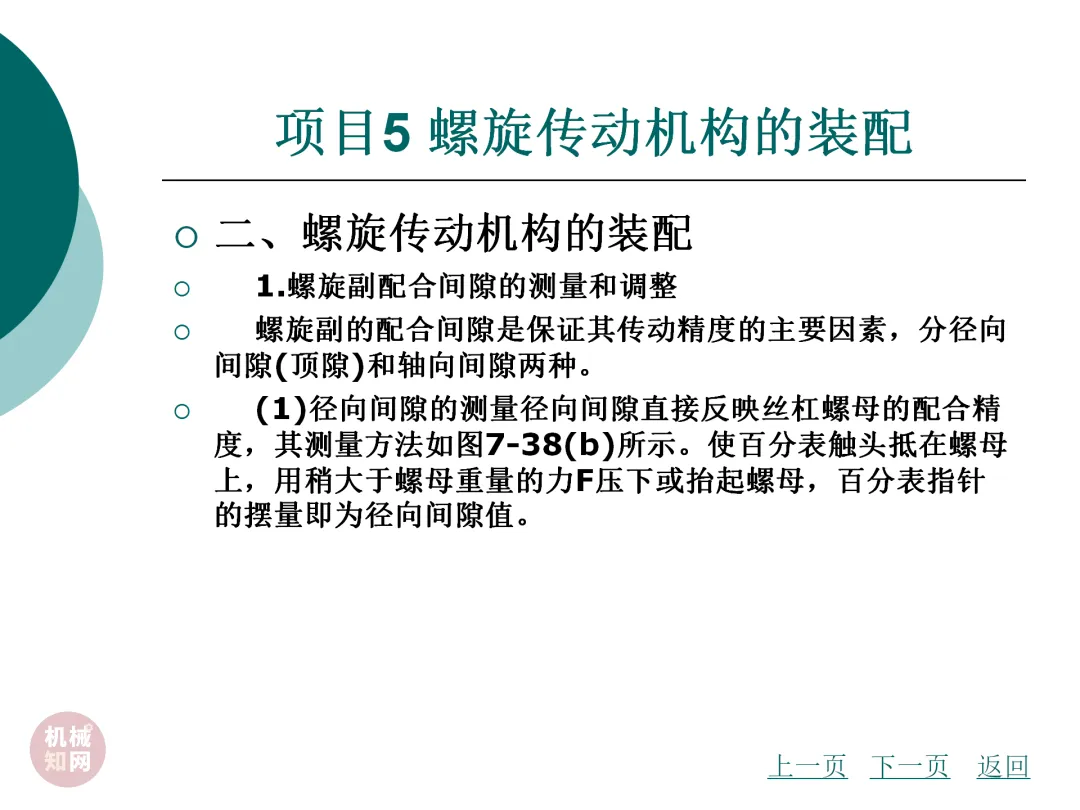

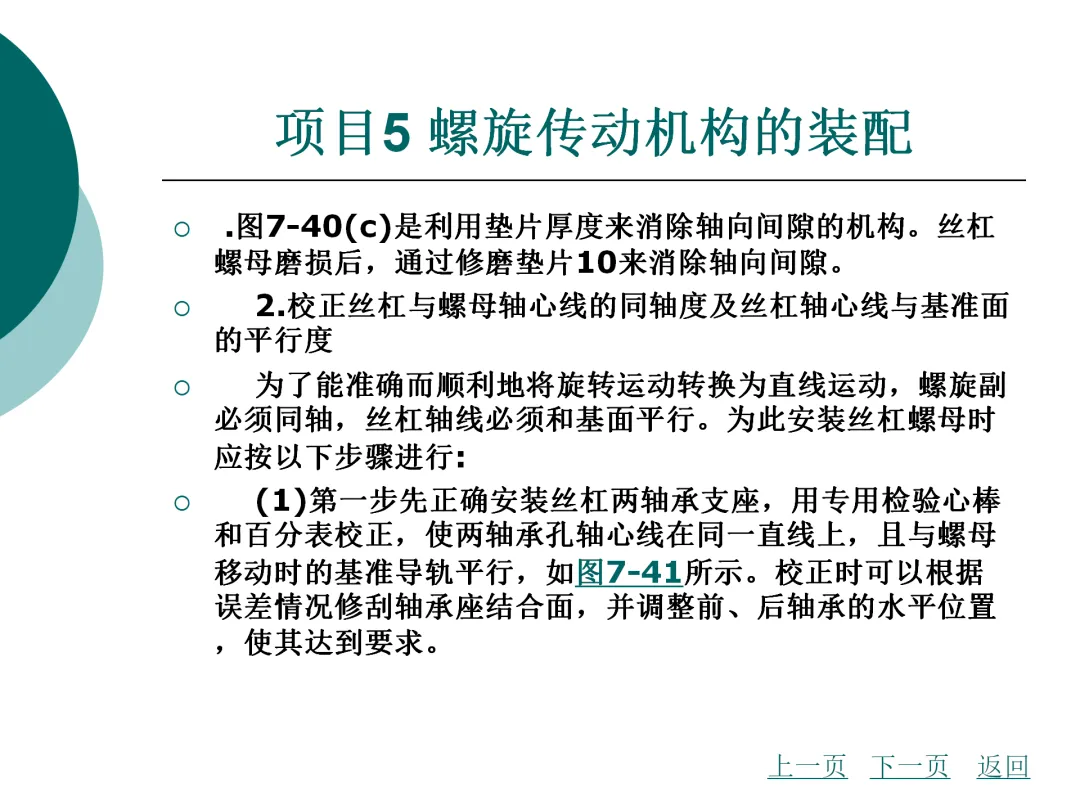

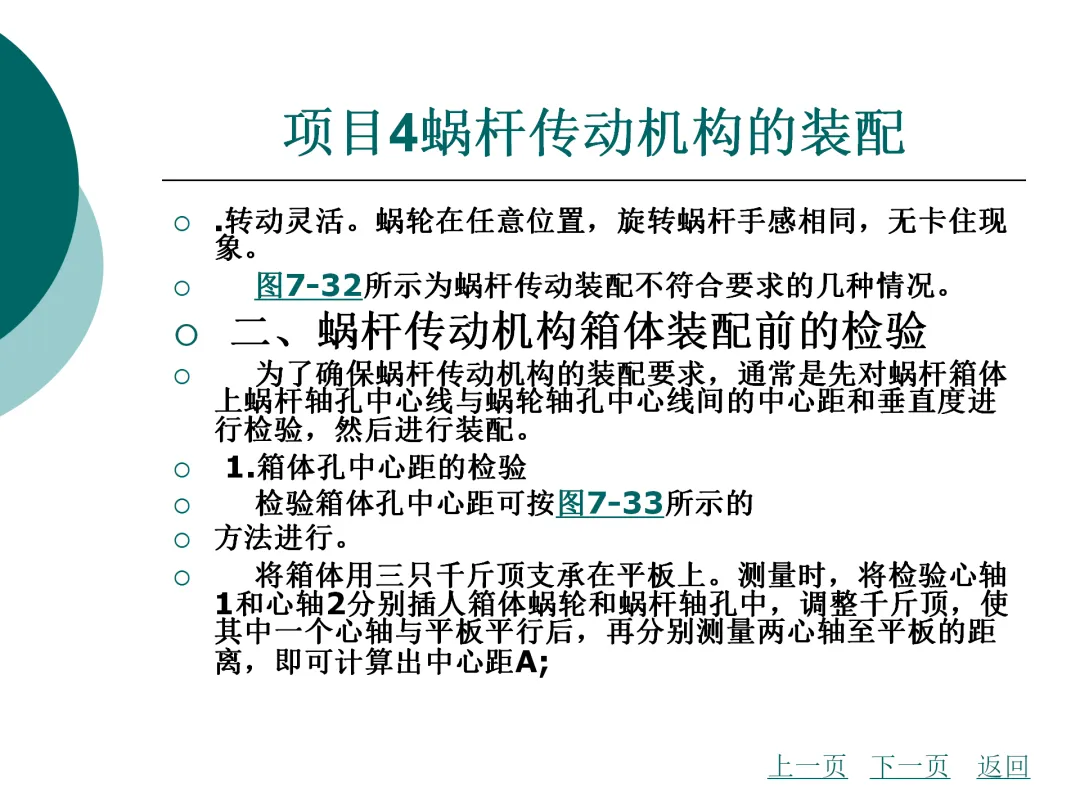

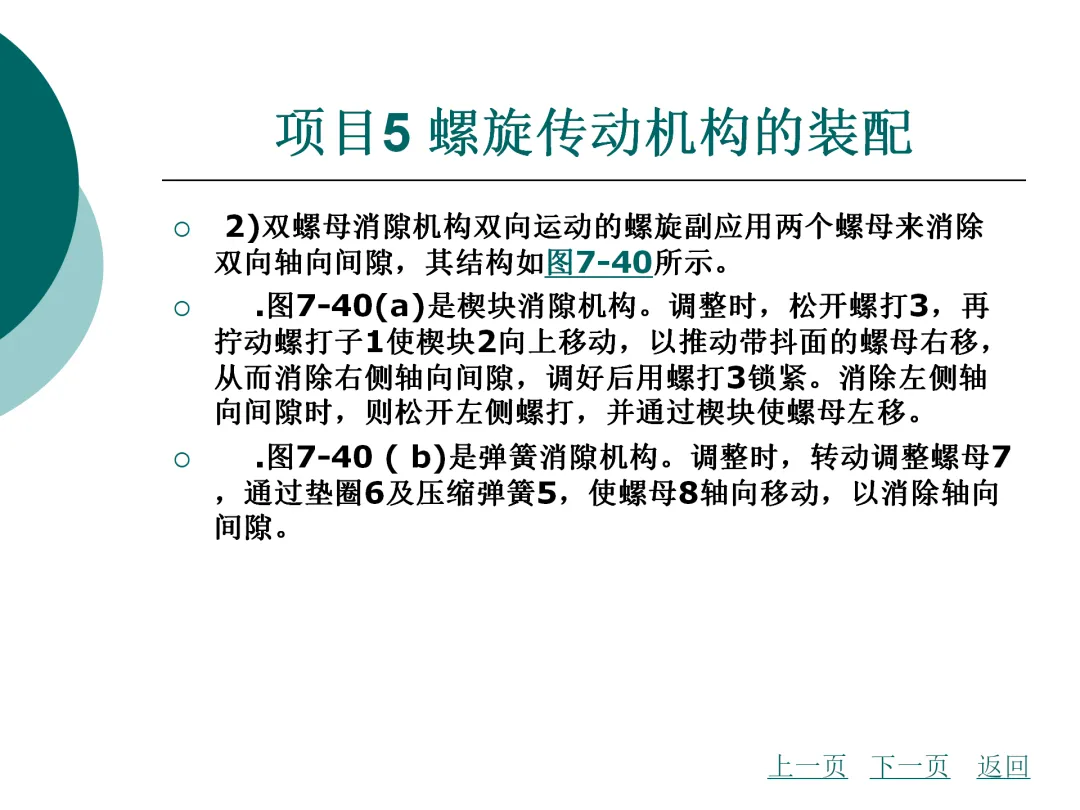

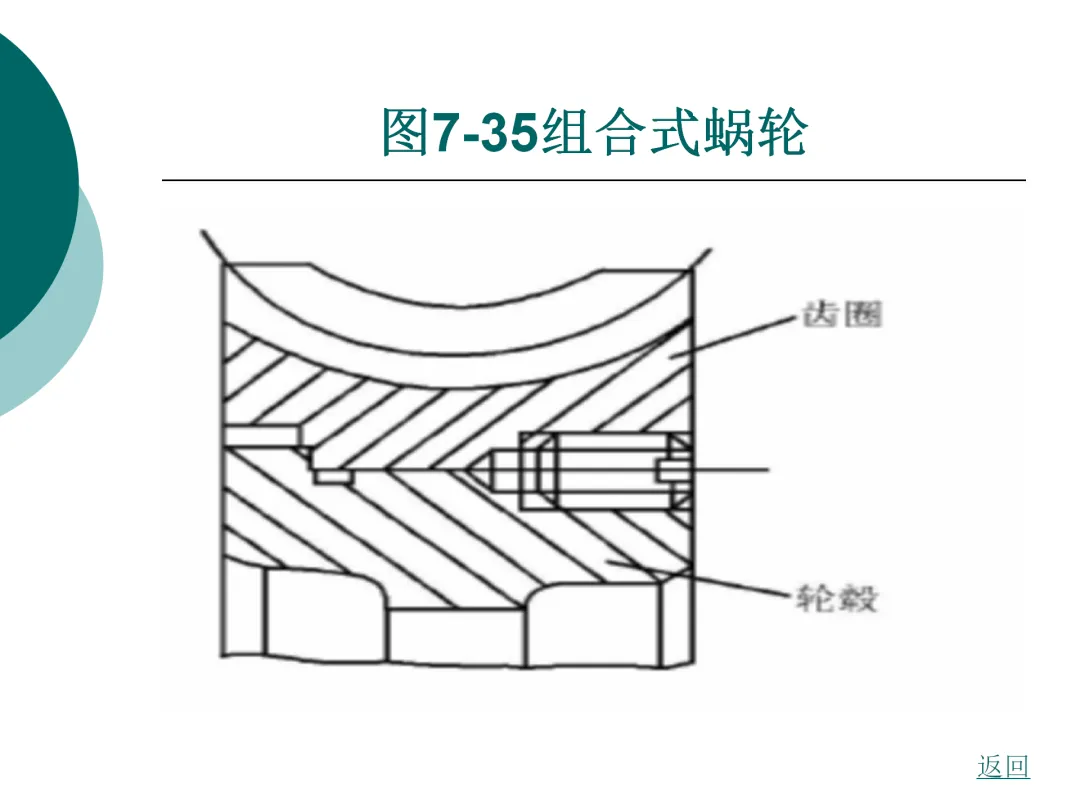

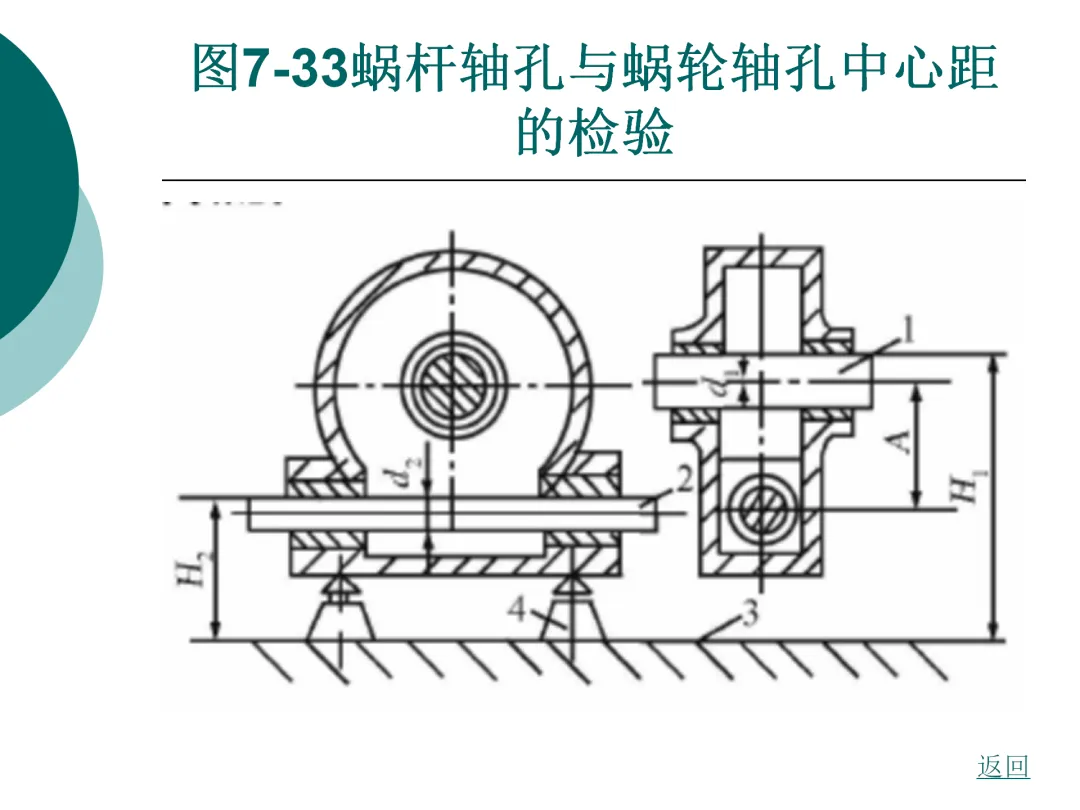

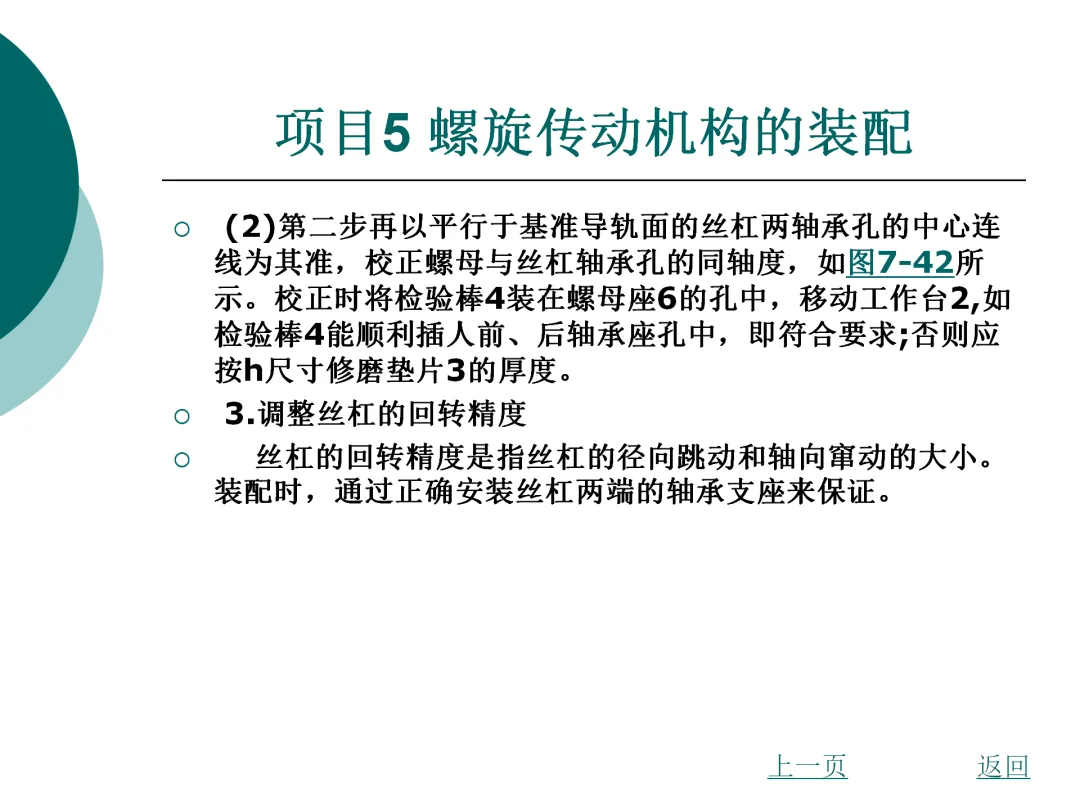

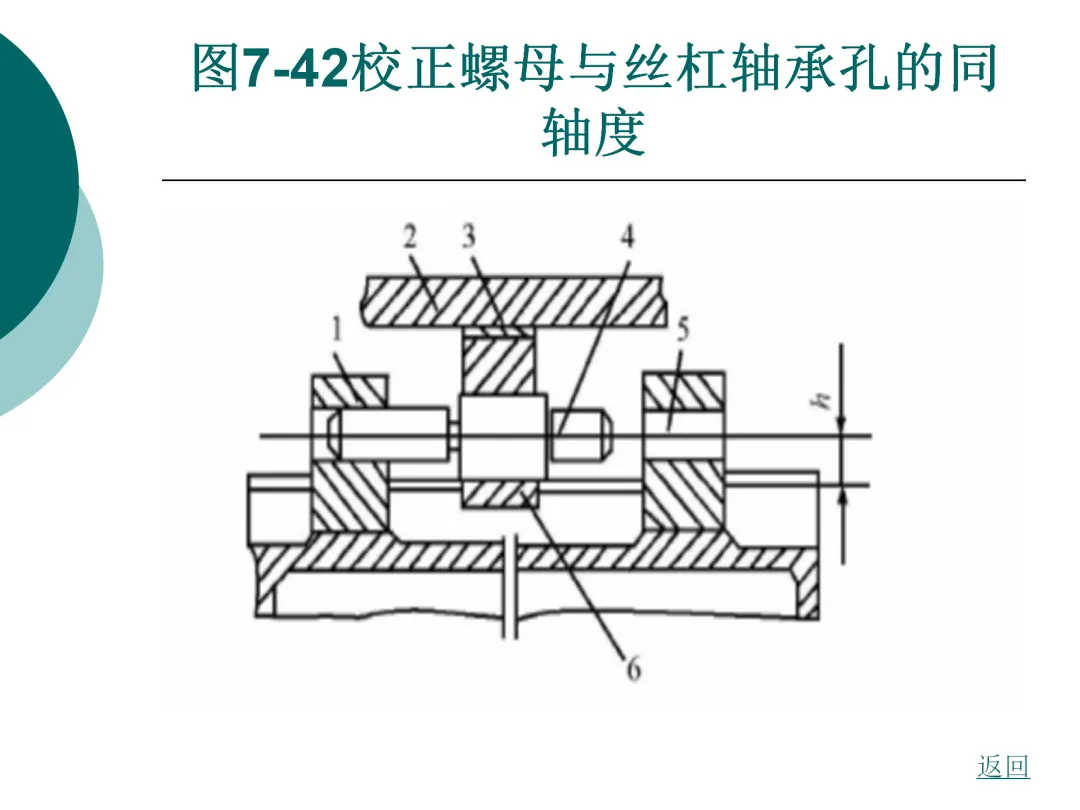

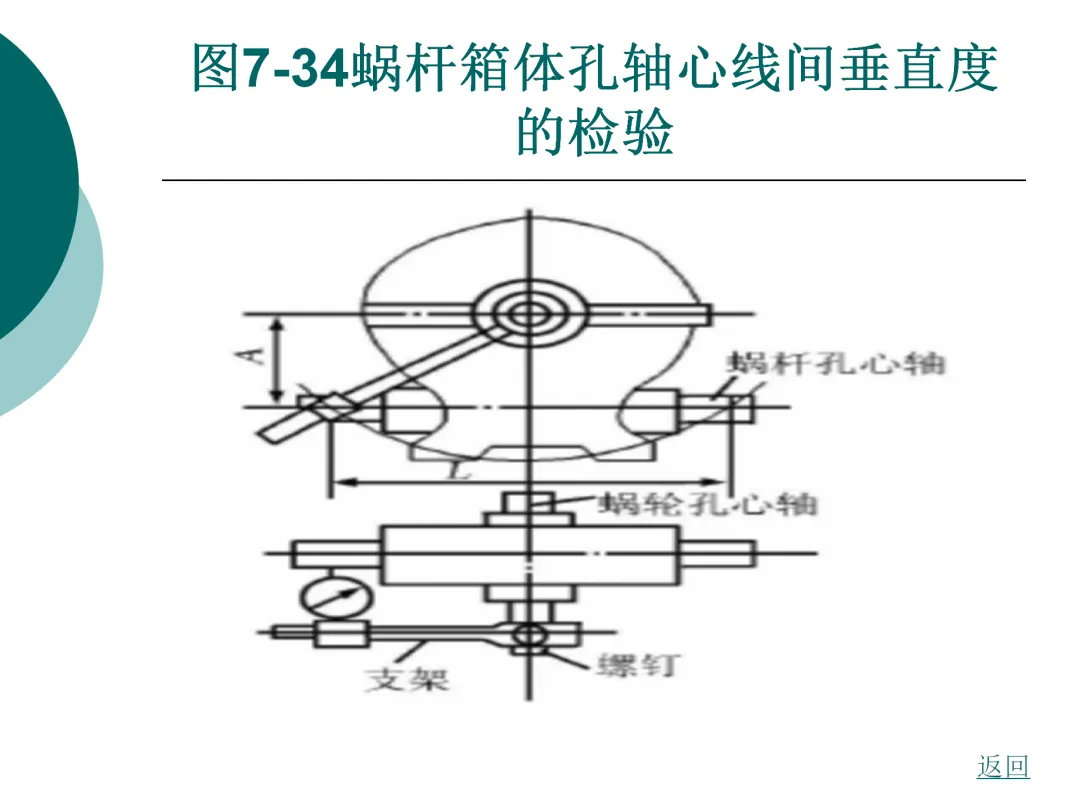

蜗杆传动装配时，需确保蜗杆与蜗轮的中心距准确，啮合接触面均匀，同时做好润滑与密封，防止润滑油泄漏；螺旋传动装配需检查丝杠与螺母的配合间隙，调整导向机构的平行度，避免运转时出现卡滞、窜动，确保传动平稳。

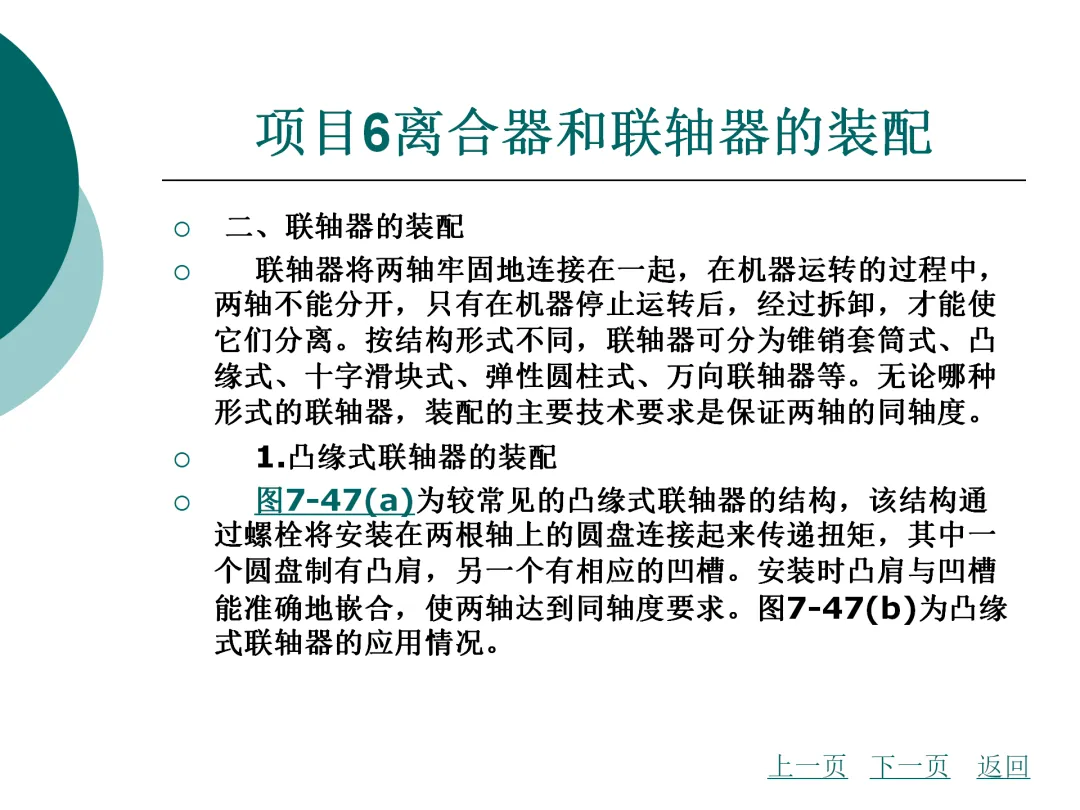

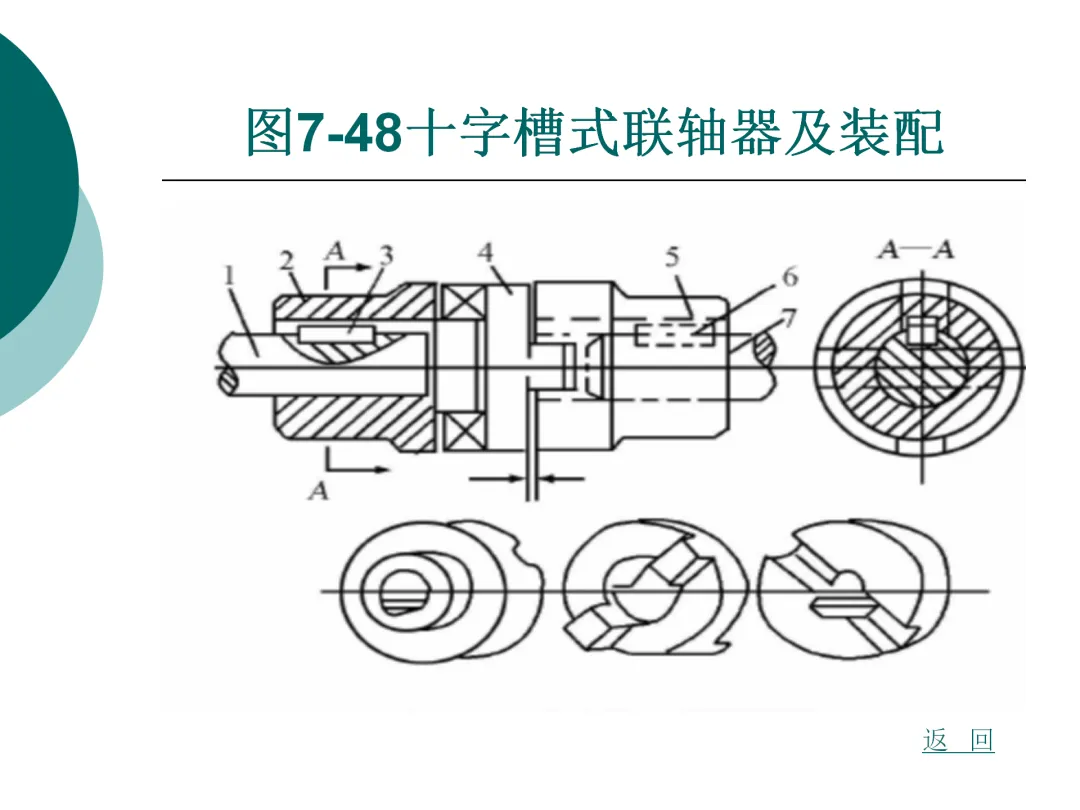

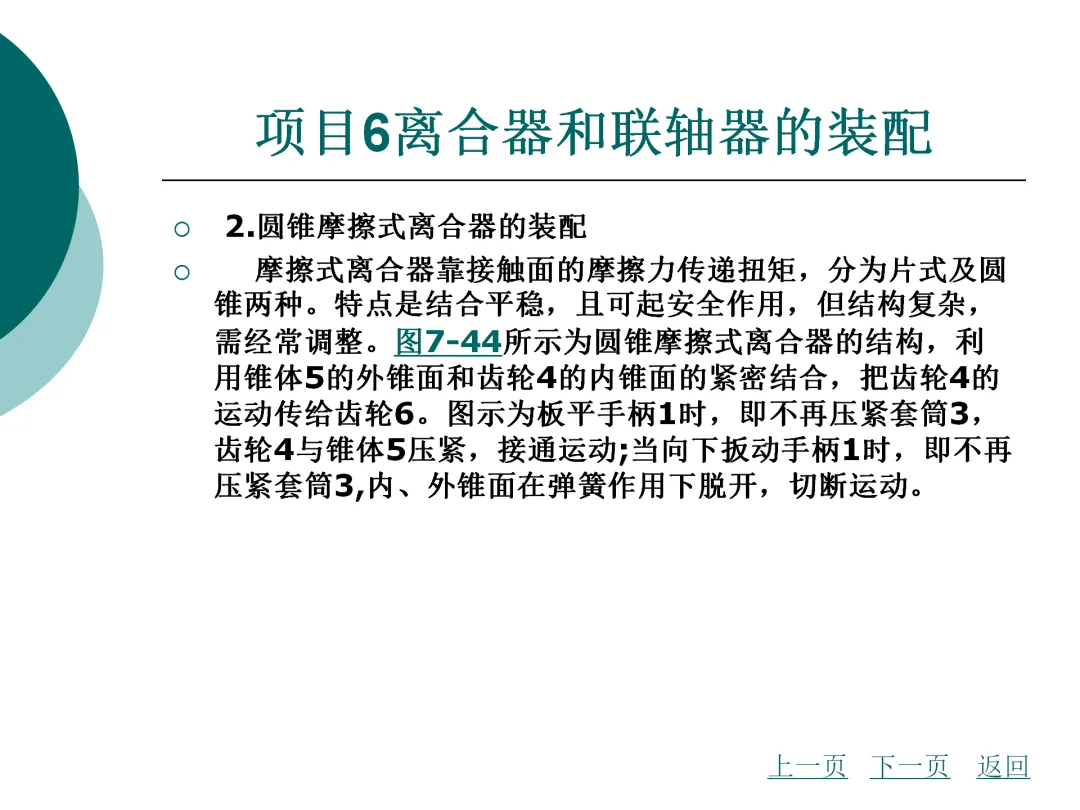

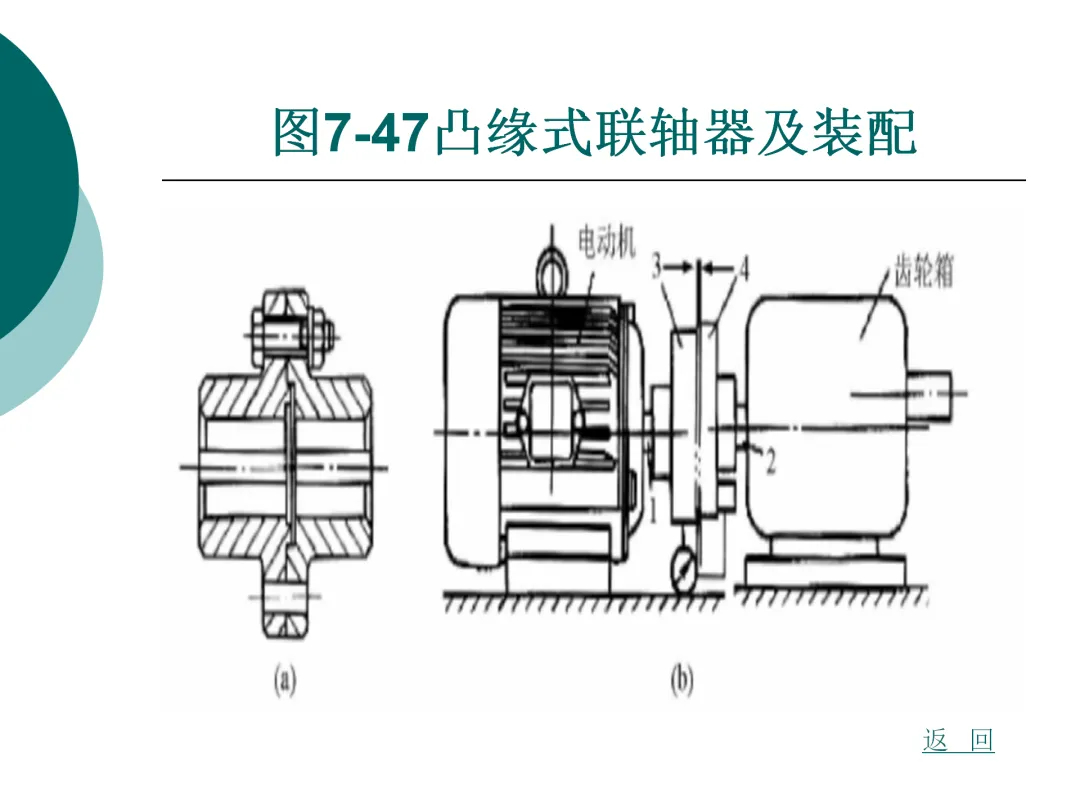

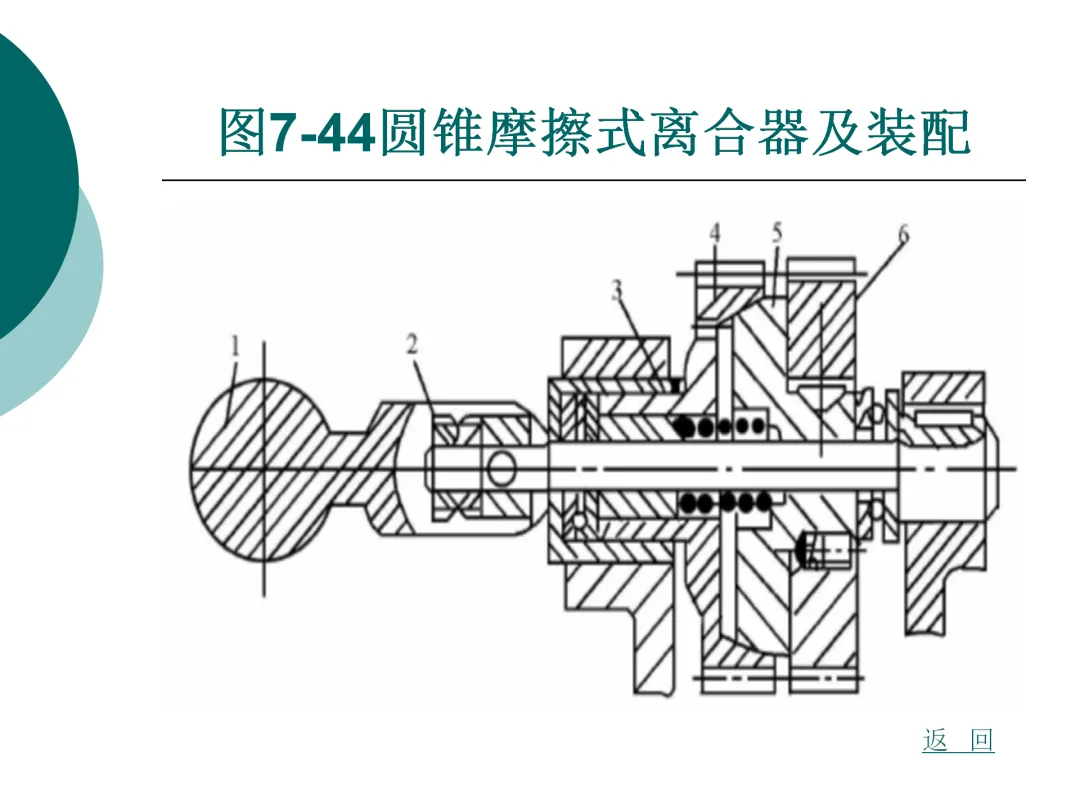

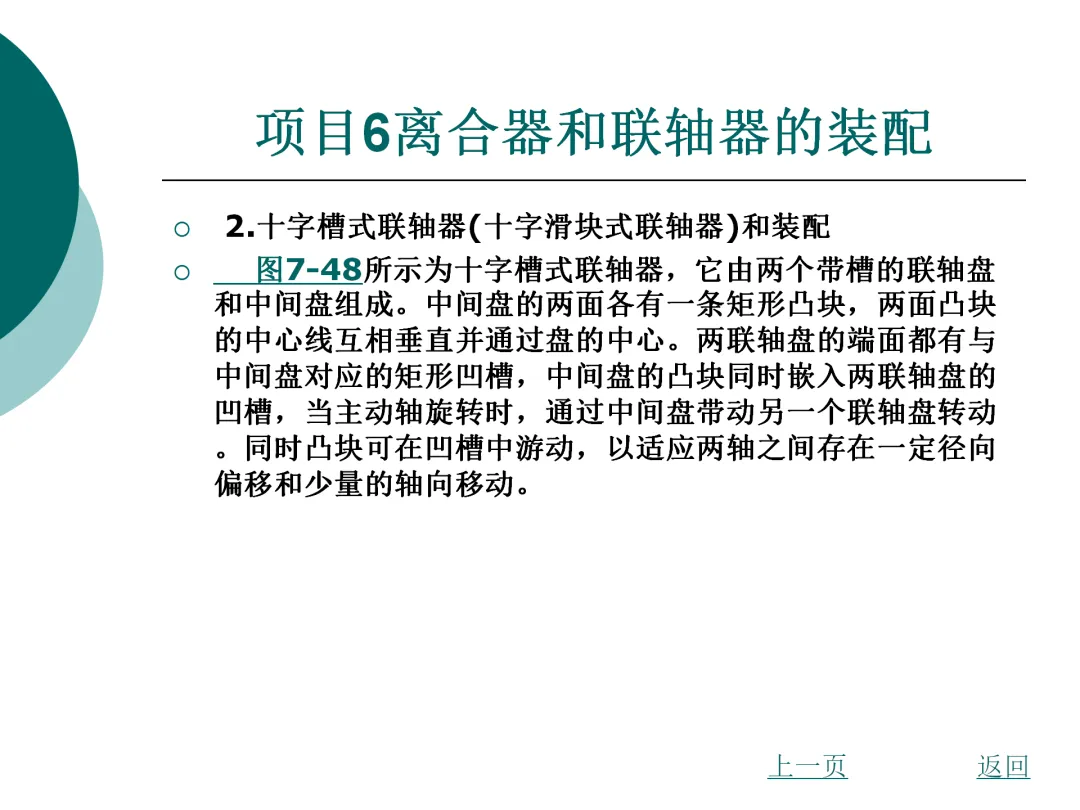

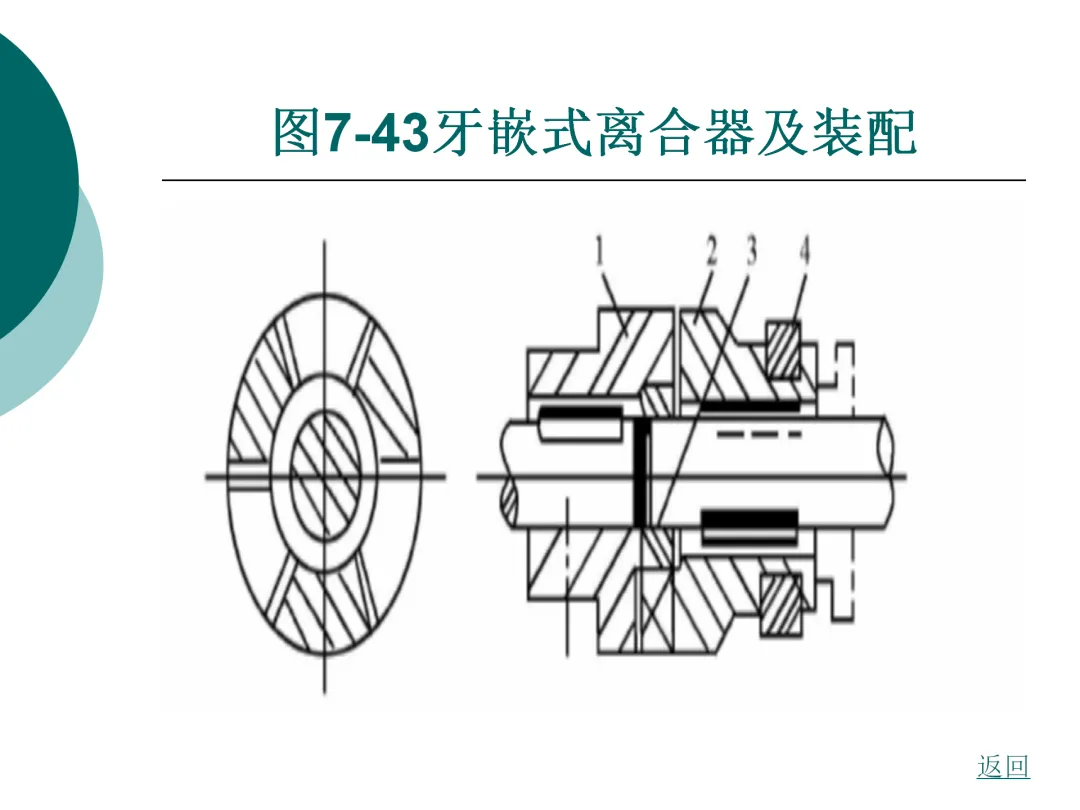

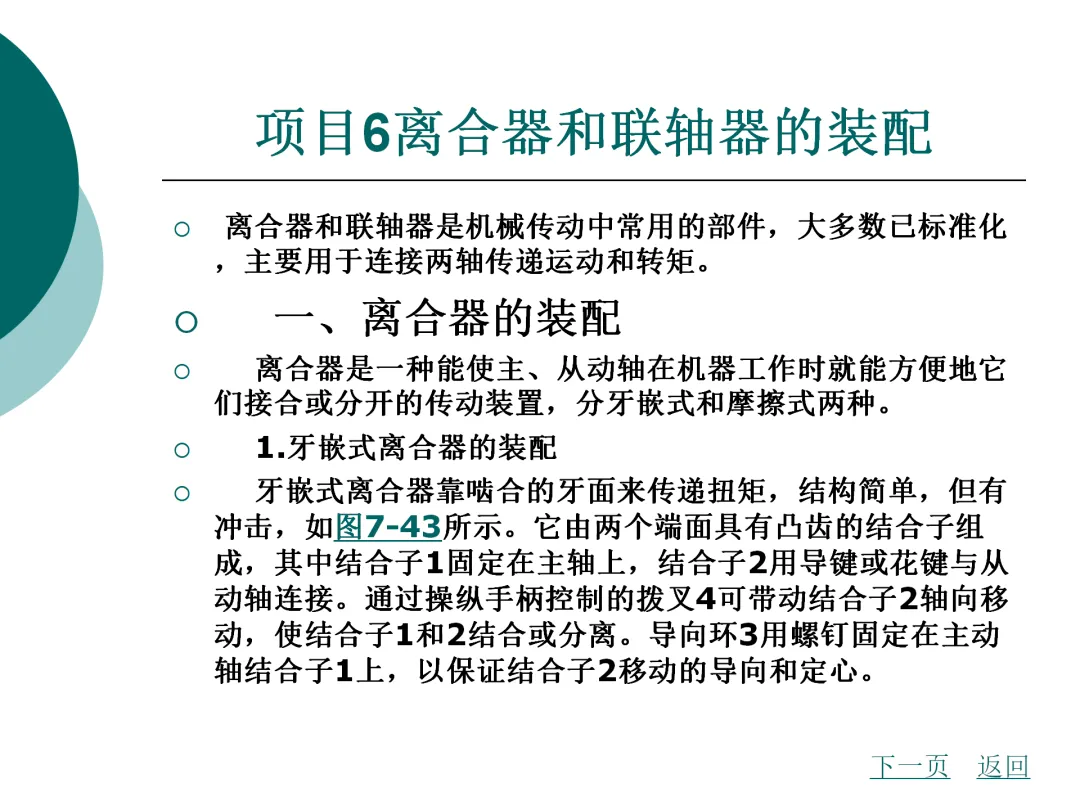

5、离合器与联轴器是传动系统的连接部件，装配核心是同轴度。

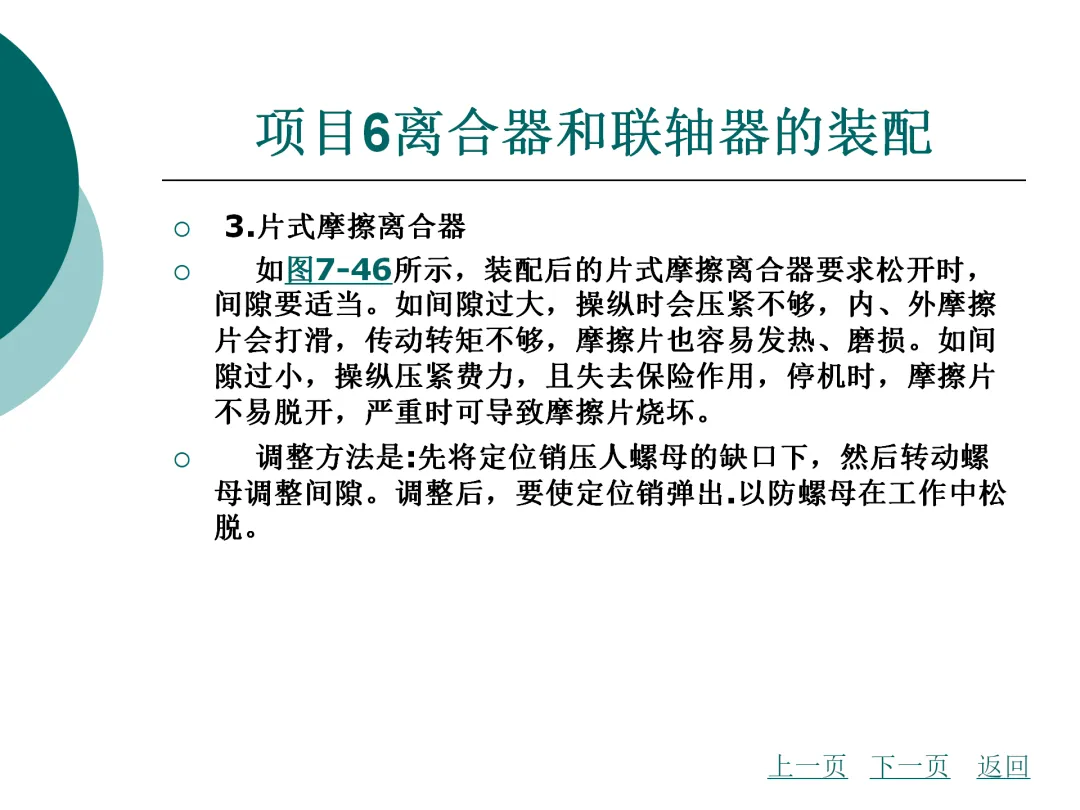

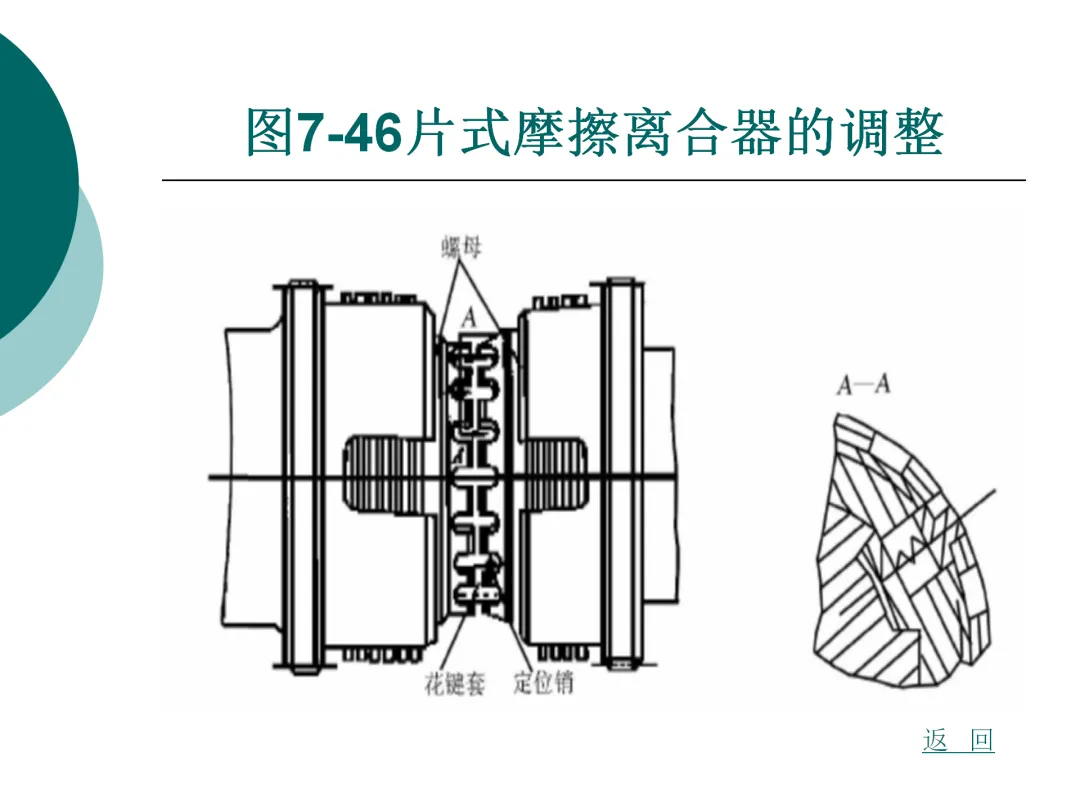

装配时需保证两轴同轴，连接螺栓均匀紧固，避免运转时产生振动；离合器装配需检查分离机构的灵活性，确保结合平稳、分离彻底；联轴器装配需根据类型调整间隙，弹性联轴器需检查弹性元件的完好性，确保传递动力稳定。

各类传动机构装配后，均需进行空载试运转，检查运转声音、温度、振动等指标，发现异常及时调整，确保装配质量符合设备运行要求，为机械设备的稳定运行奠定基础。
