一、立项背景与研究思路

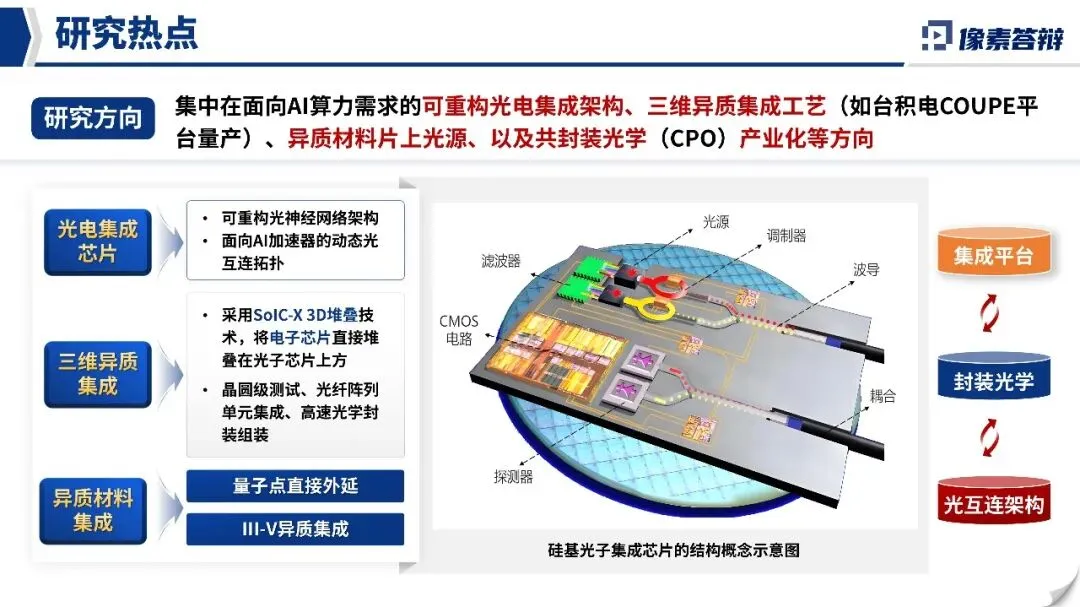

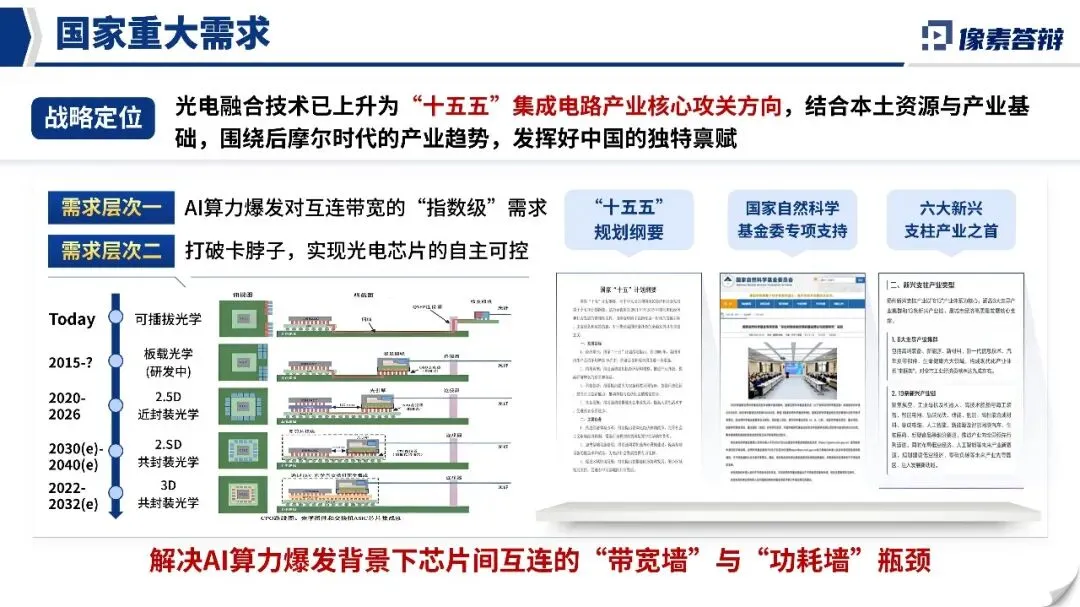

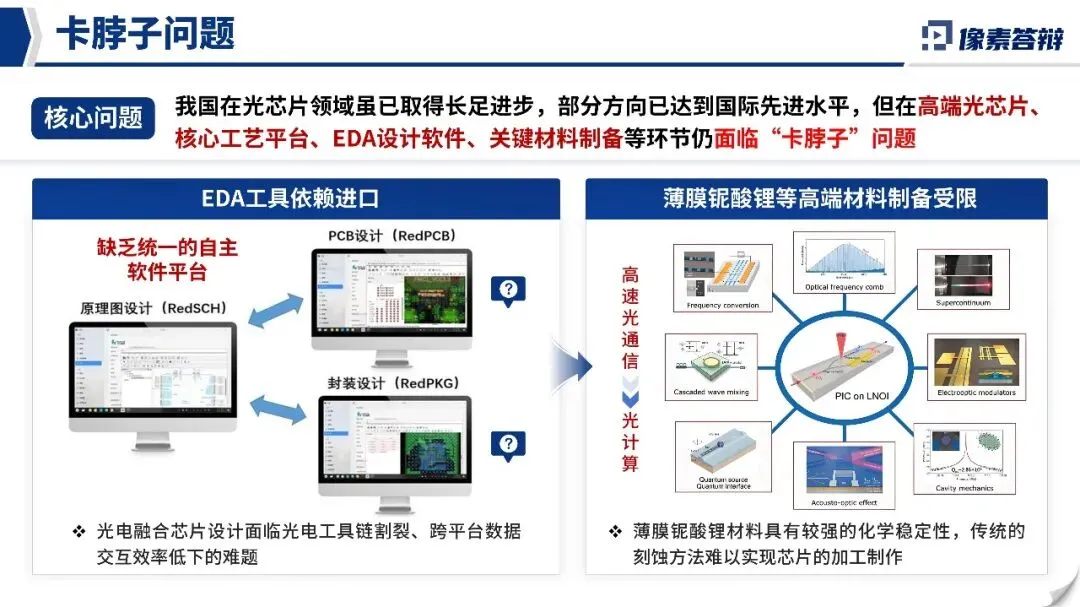

AI算力爆发使芯片间互连面临“带宽墙”与“功耗墙”的双重瓶颈，光电融合已成为“十五五”集成电路产业核心攻关方向。项目团队围绕后摩尔时代趋势，提出晶圆级光电融合集成芯片的自主技术路线，从架构、工艺、集成三个层面系统攻关，旨在打破国外在高端光芯片、EDA工具及关键材料上的垄断。

二、研究问题及目标解决

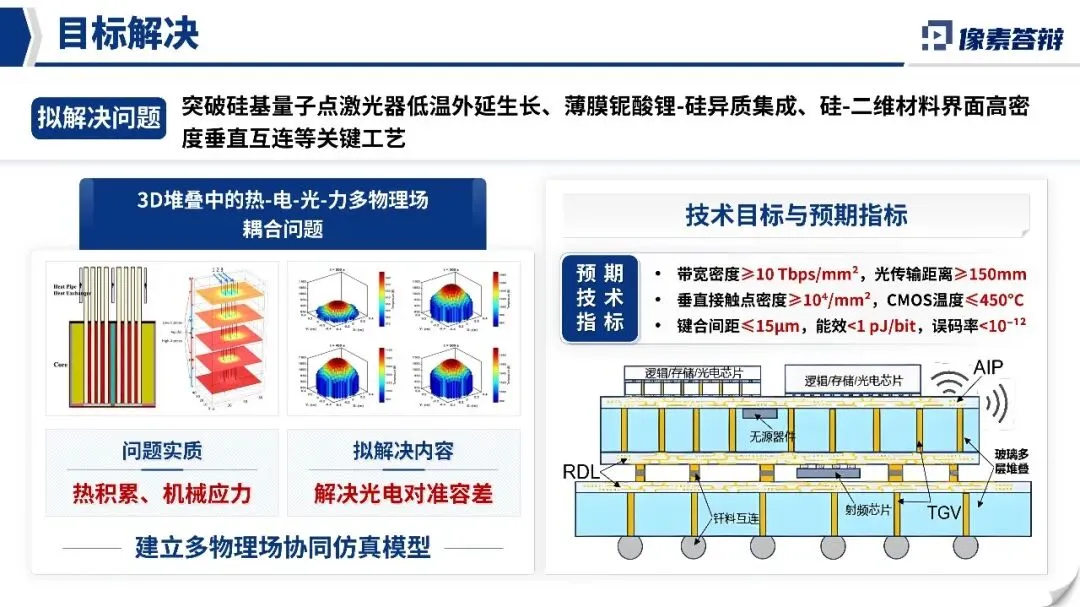

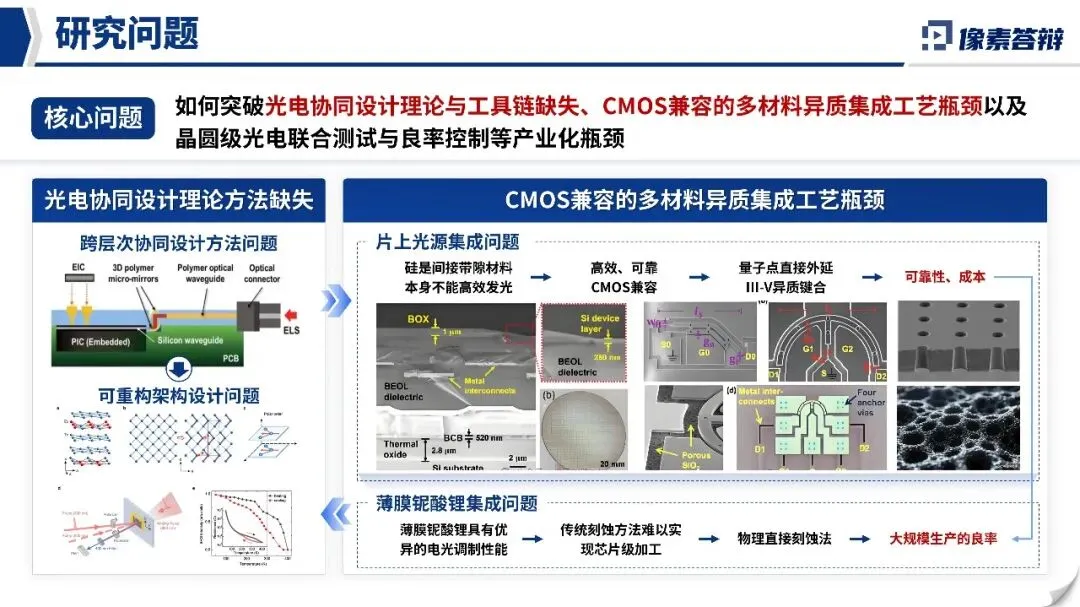

核心痛点：光电协同设计理论与工具链缺失、CMOS兼容的多材料异质集成工艺瓶颈、晶圆级光电联合测试与良率控制难题。项目针对硅基量子点激光器低温外延、薄膜铌酸锂-硅异质集成、3D堆叠多物理场耦合等关键问题，设定明确技术指标：带宽密度≥10 Tbps/mm²、垂直接触点密度≥10⁴/mm²、能效＜1 pJ/bit、误码率＜10⁻¹²，实现从“材料堆叠”到“功能融合”的跨越。

三、创新点和主要技术内容

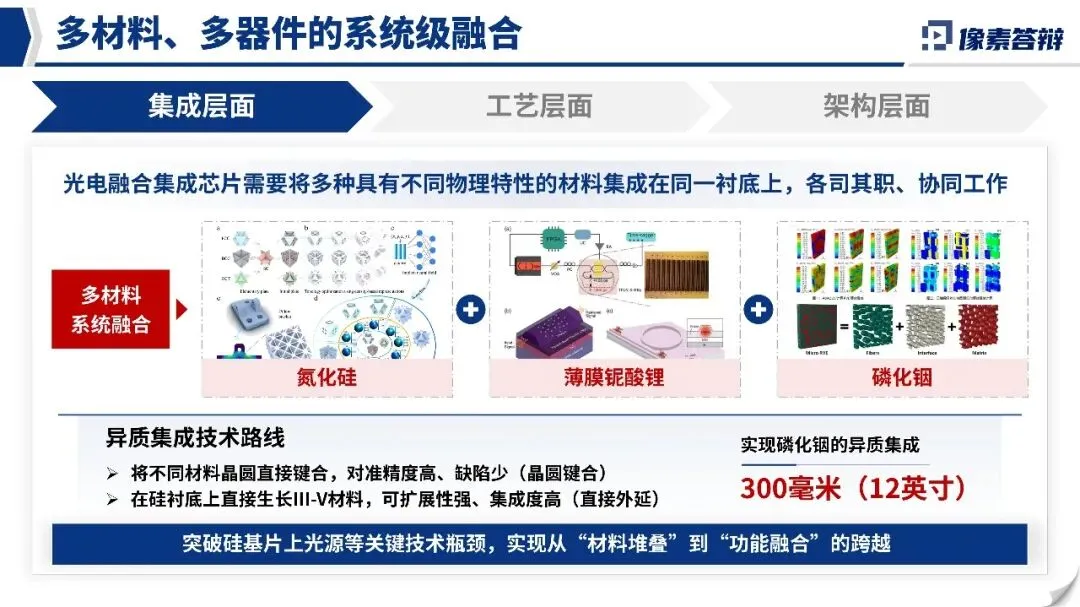

多材料系统融合：突破硅基片上光源瓶颈，实现氮化硅、薄膜铌酸锂、磷化铟等异质集成，完成12英寸晶圆级工艺。

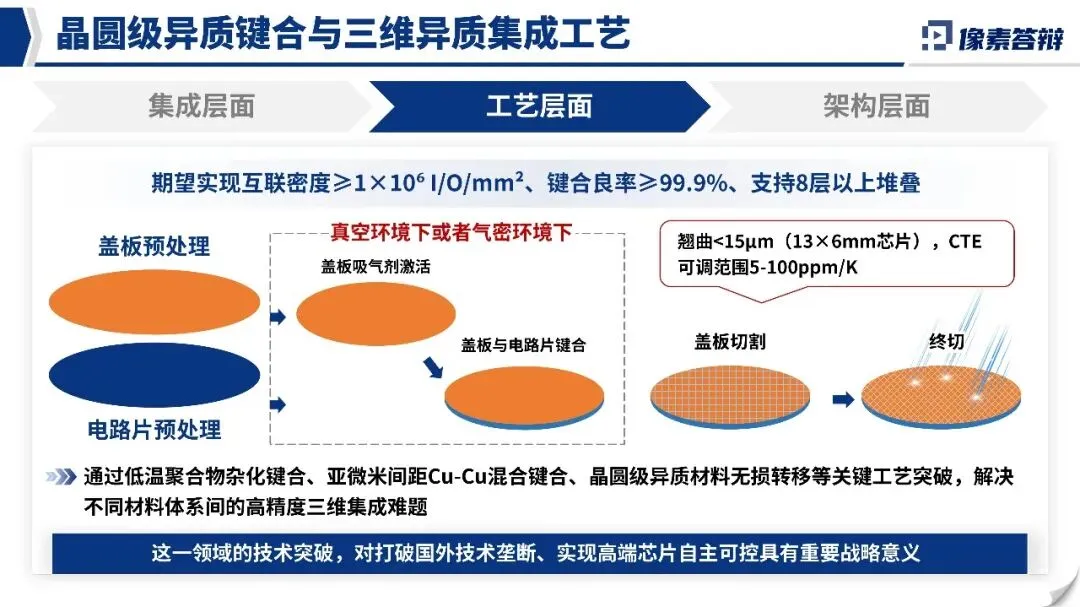

三维异质集成工艺：攻克低温聚合物杂化键合、亚微米间距Cu-Cu混合键合、晶圆级无损转移技术，键合良率≥99.9%，支持8层以上堆叠。

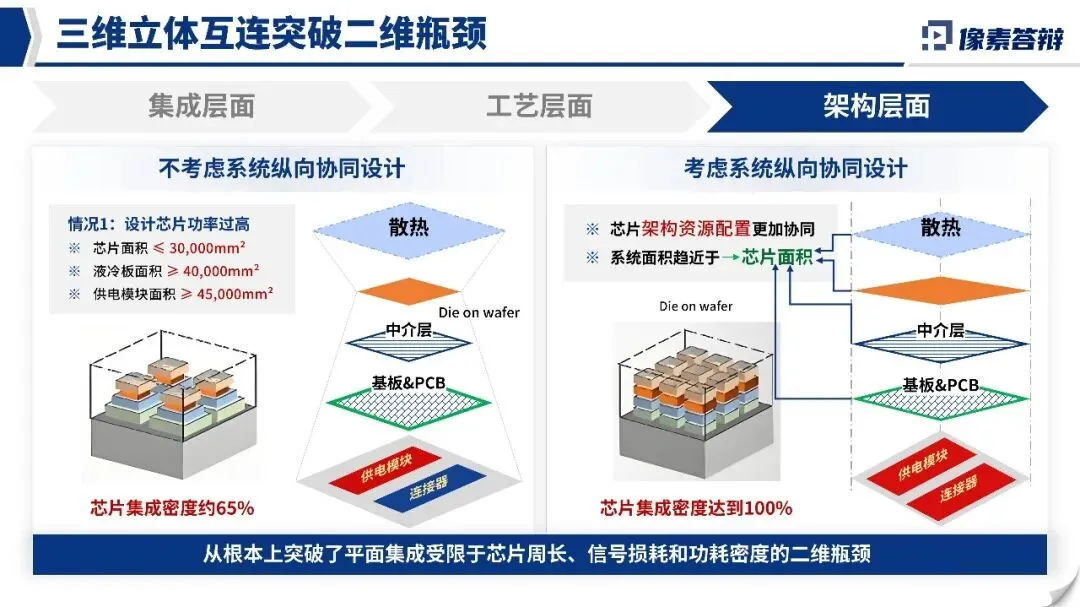

立体互连架构：从根本上突破二维平面集成受限于芯片周长的瓶颈，芯片集成密度达到100%，散热与供电协同优化。

四、应用推广和经济社会效益

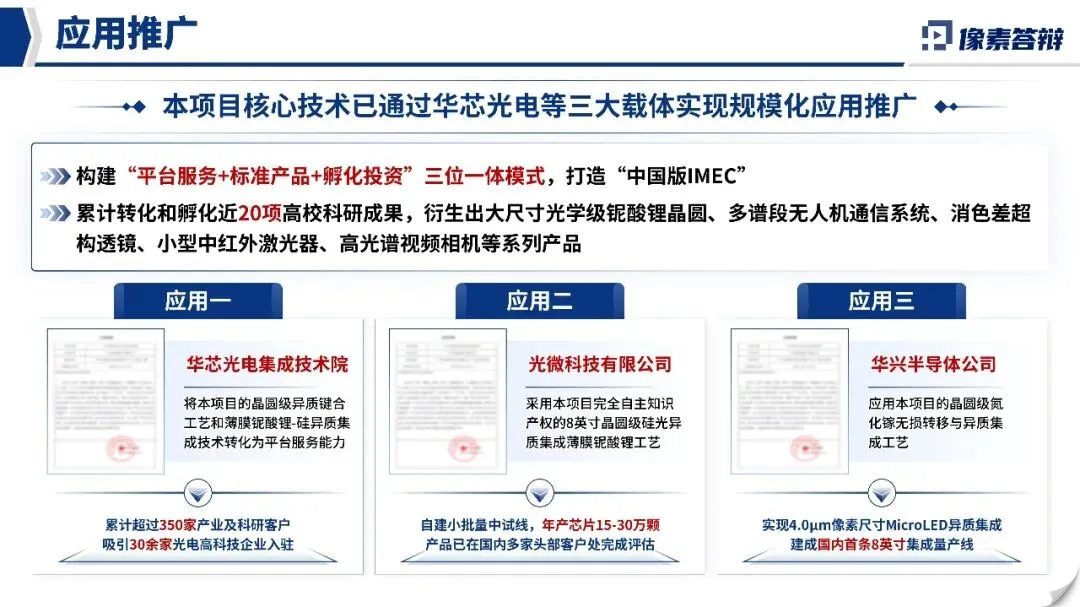

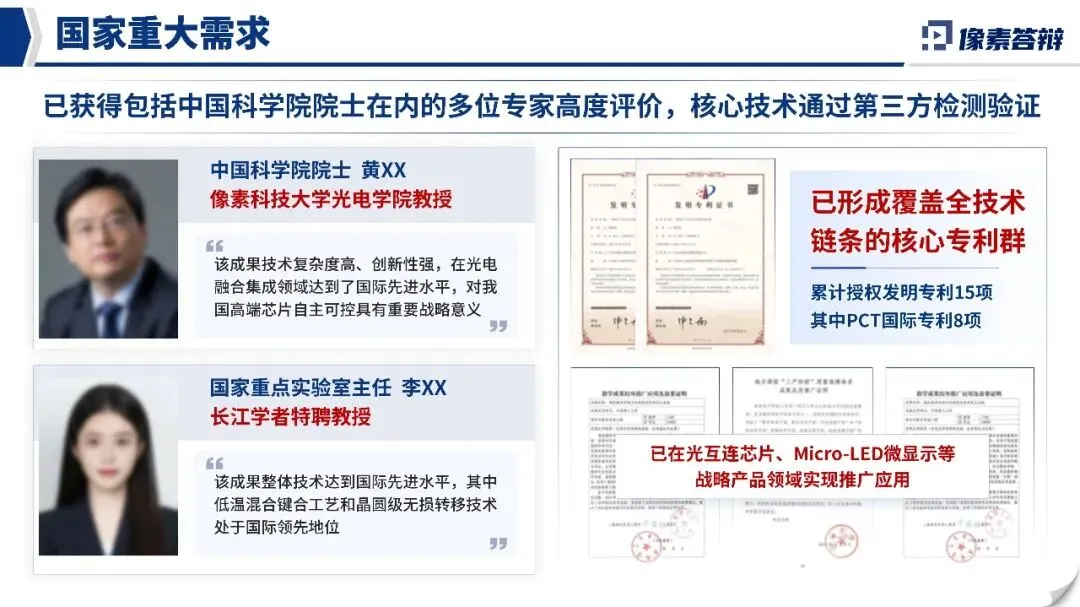

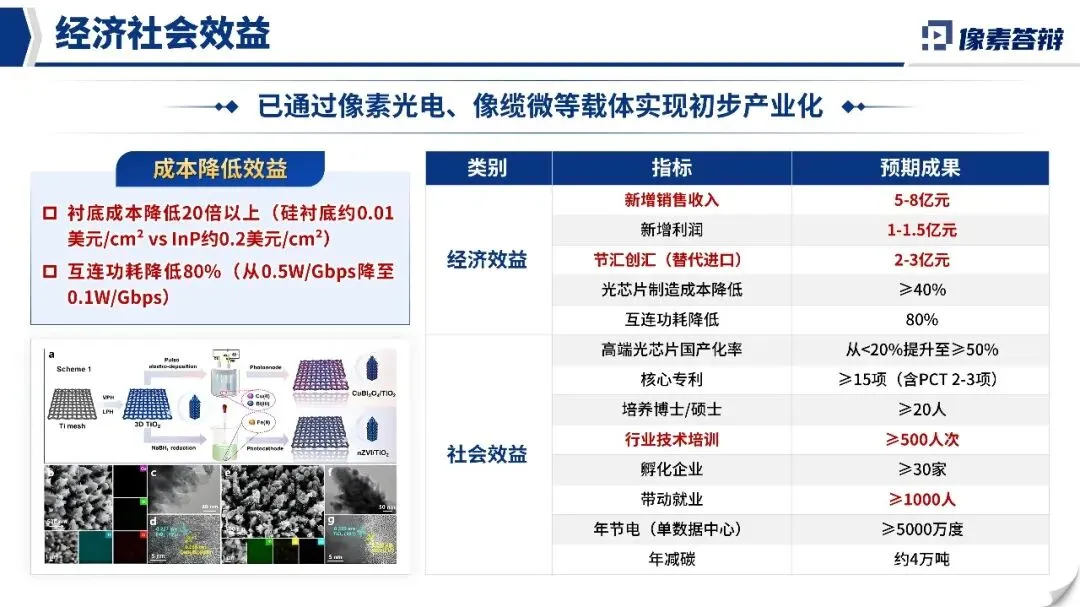

核心技术已通过华芯光电等三大载体实现规模化应用，累计服务超350家客户，建成国内首条8英寸集成量产线，年产芯片15-30万颗。经济效益：衬底成本降低20倍，互连功耗降低80%，预计新增销售收入5-8亿元，光芯片国产化率从不足20%提升至50%以上。社会效益：单数据中心年节电5000万度、减碳约4万吨，孵化企业超30家，带动就业超1000人，形成覆盖全技术链条的核心专利群（授权发明专利15项，PCT国际专利8项）。
