我是斑马先生，你好！
本科工科专业的同学们可能都深有感触，如果说一篇论文文字是科研肉身，那么配图则是他的灵魂。一张图的质量，往往决定了一篇论文的“颜值上限”。
尤其是到了本科论文交稿阶段，图不够专业、排版不够清晰、色彩搭配不够科学，评审看了一眼就直接给你判“枪毙”了。毕竟，再牛的数据，藏在一张“辣眼睛”的图里，也没人愿意细看。论文不仅要能打，还得“好看”，这就对科研人的图像美学提出的重要挑战。
这篇文章，斑马先生就带本科工学专业的同学们聊聊AutoCAD绘图，这个“看似附属，实则核心”的领域教程操作，一路稳稳不翻车。
✅基础操作

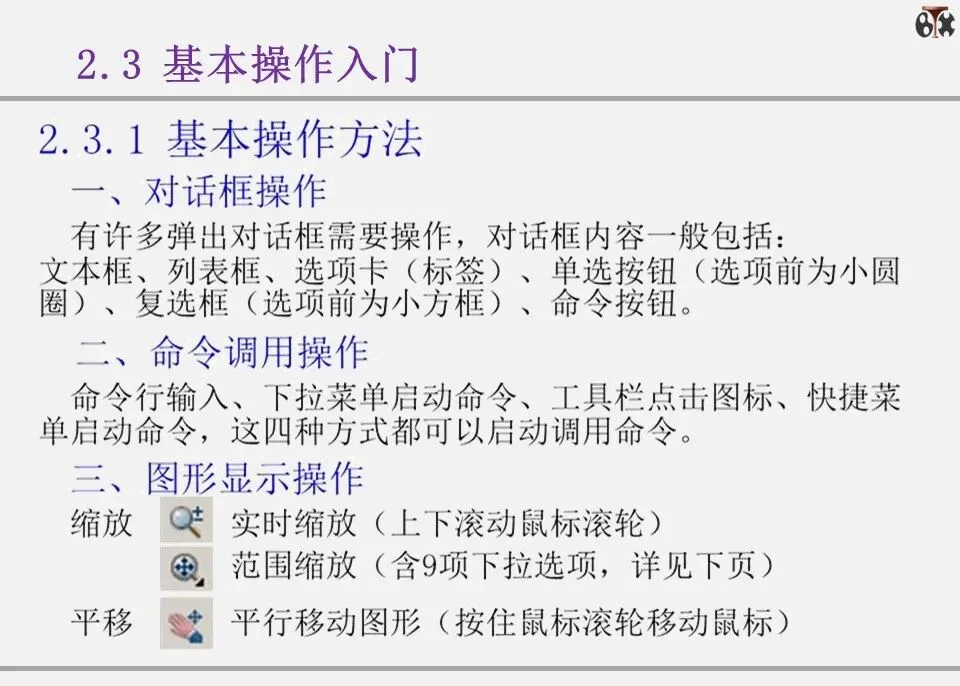

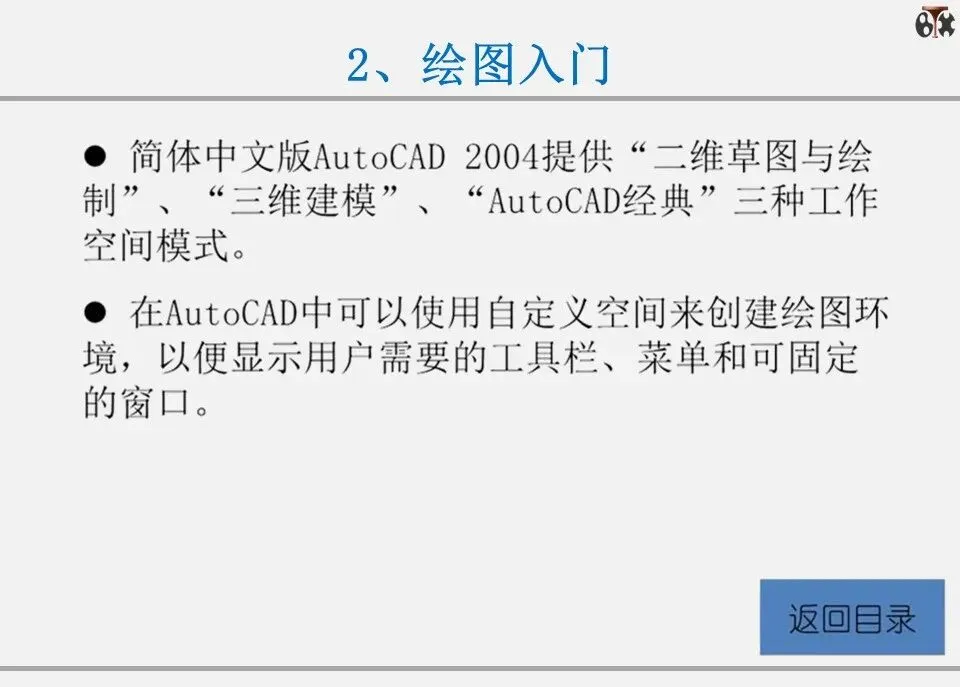

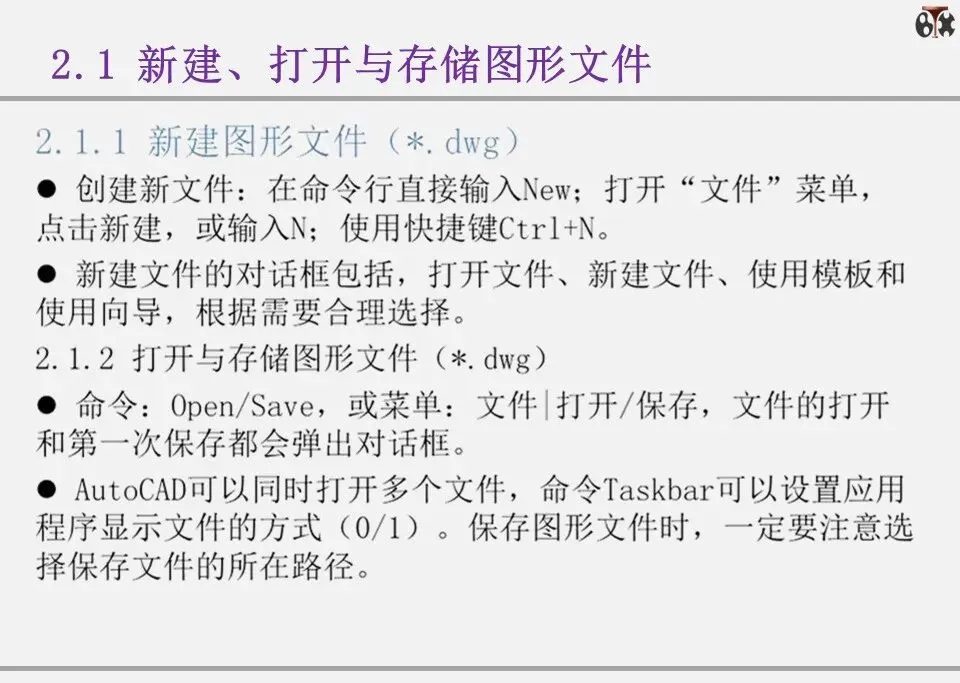

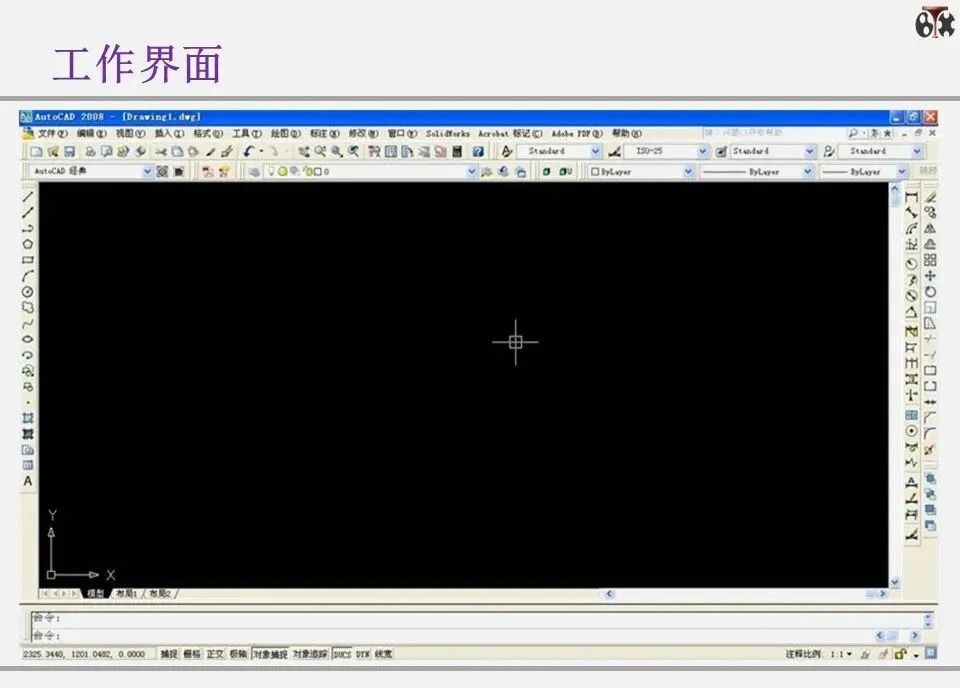

界面熟悉：工作空间、工具栏、命令行操作

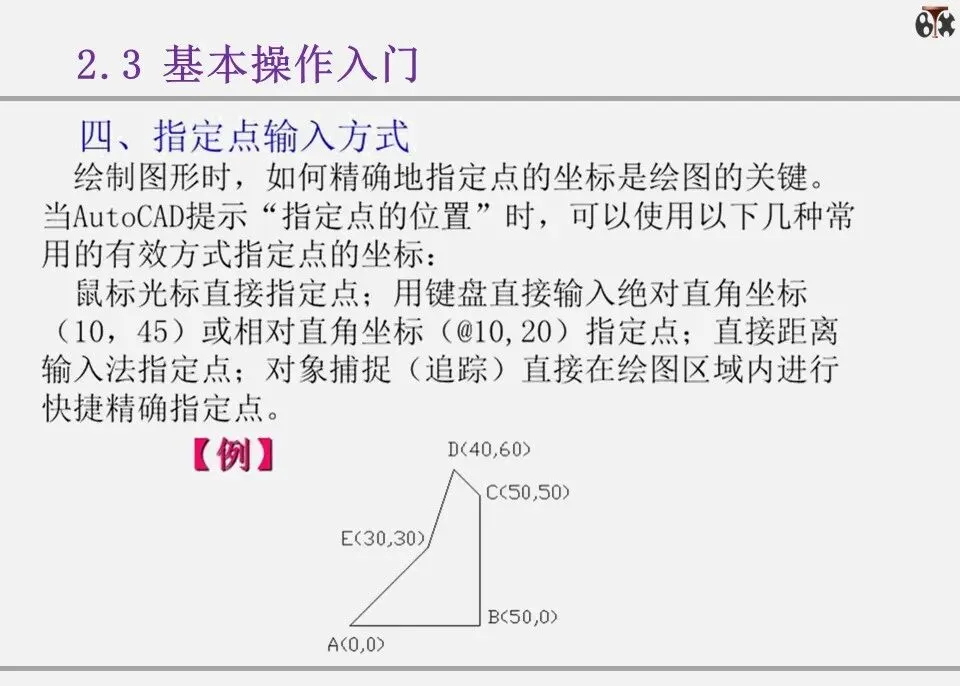

坐标系：绝对/相对坐标输入，动态UCS

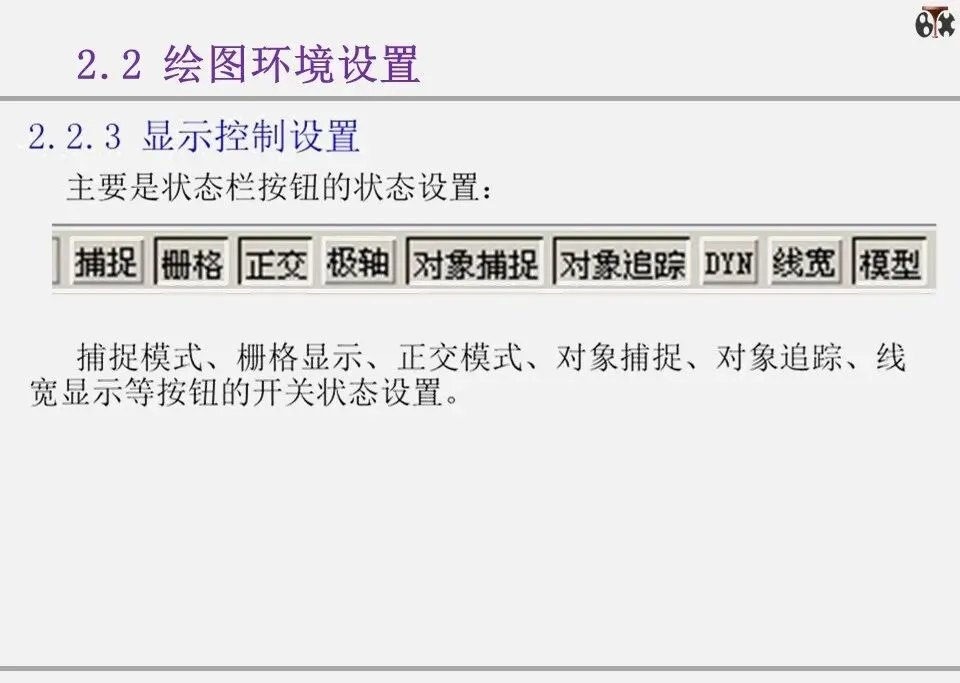

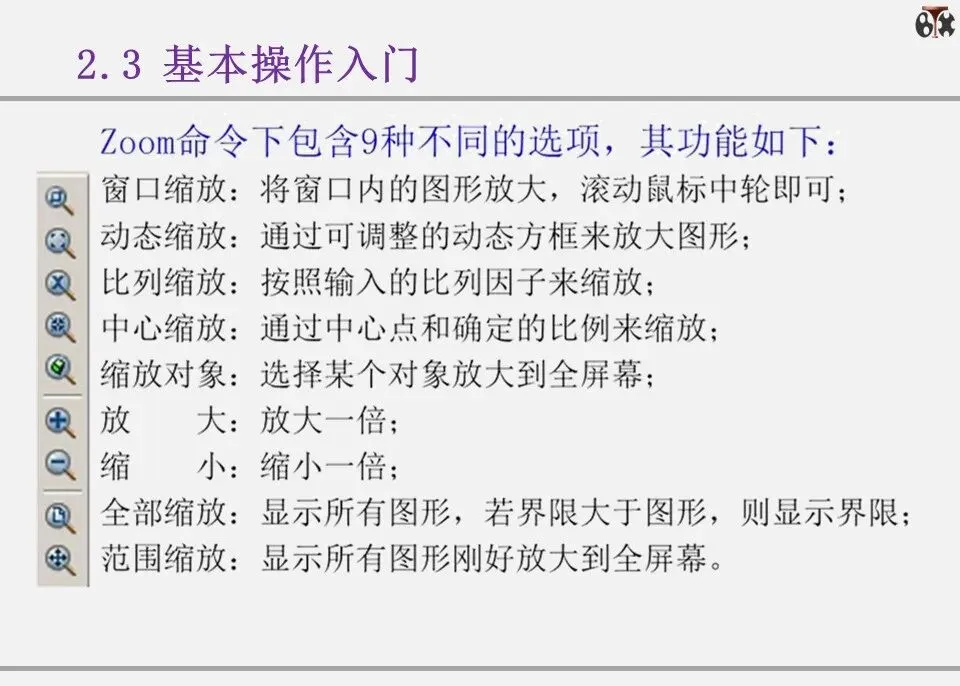

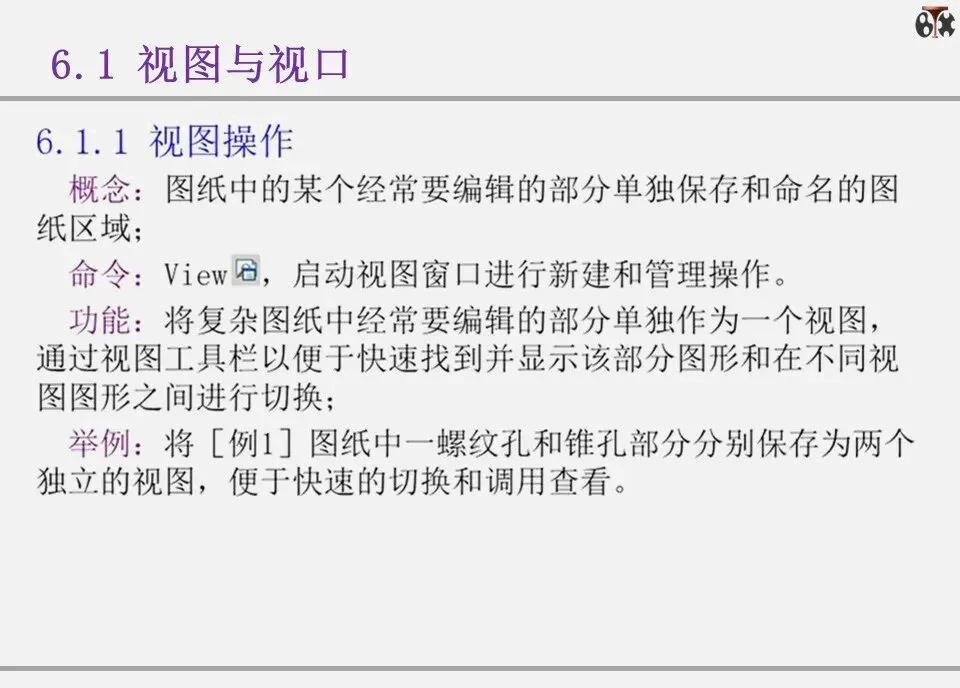

视图控制：缩放、平移、视口管理

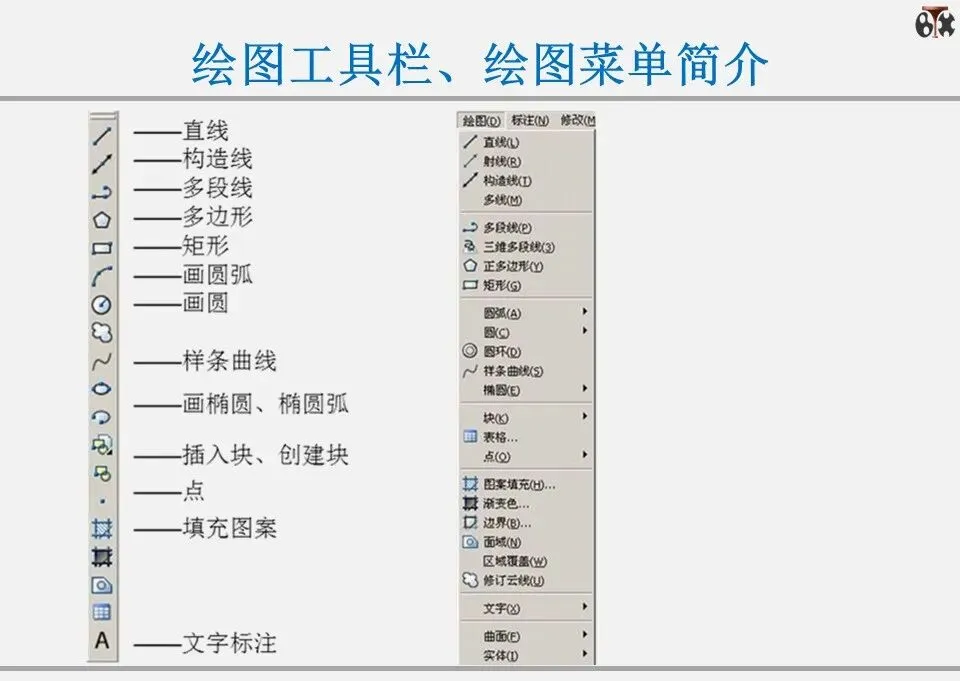

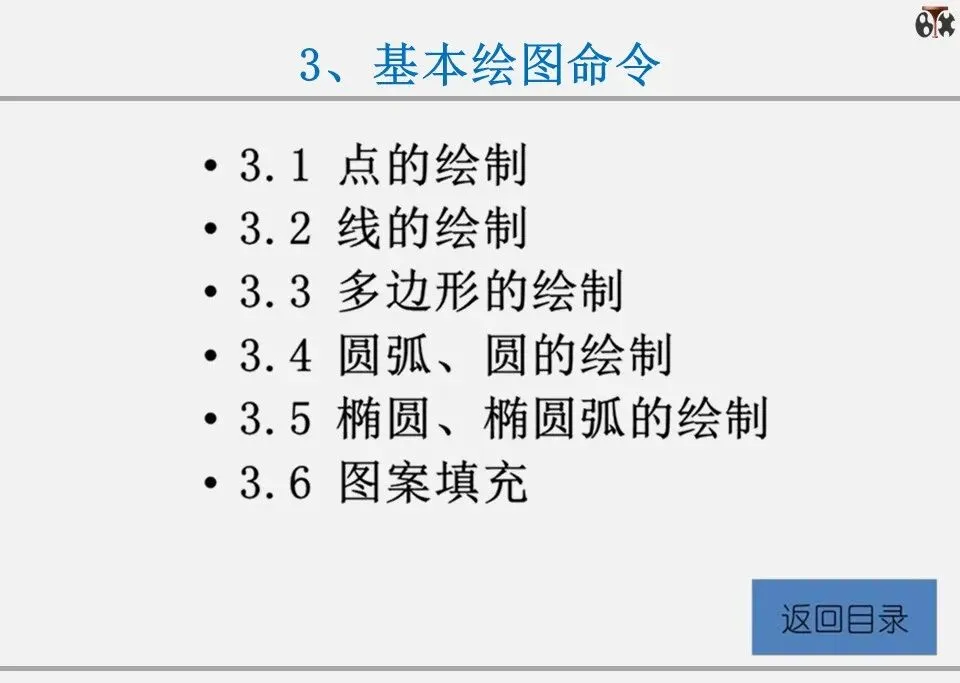

✅绘图命令

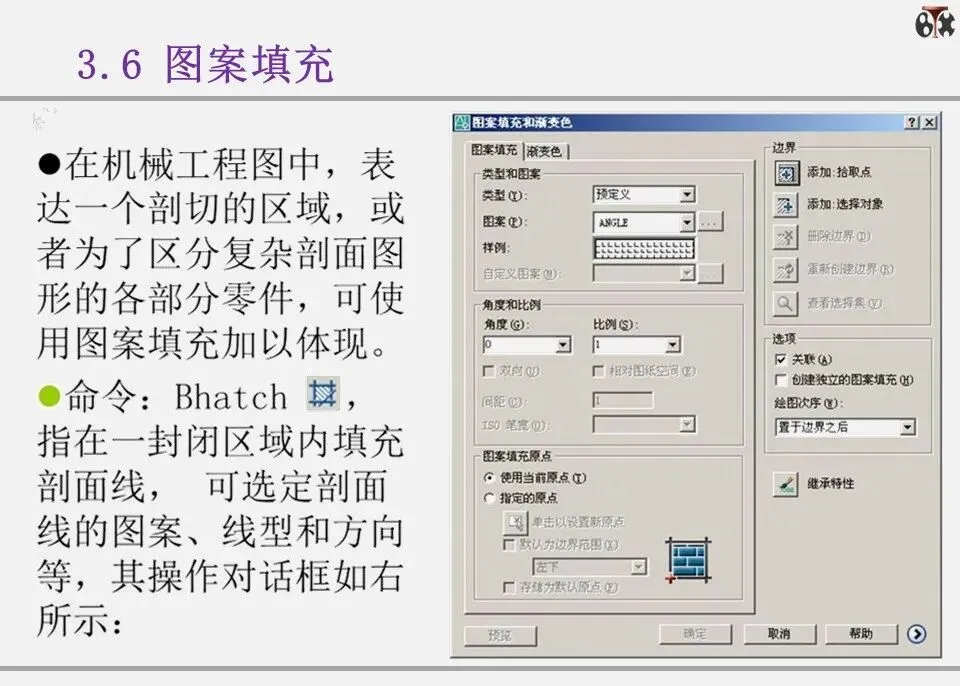

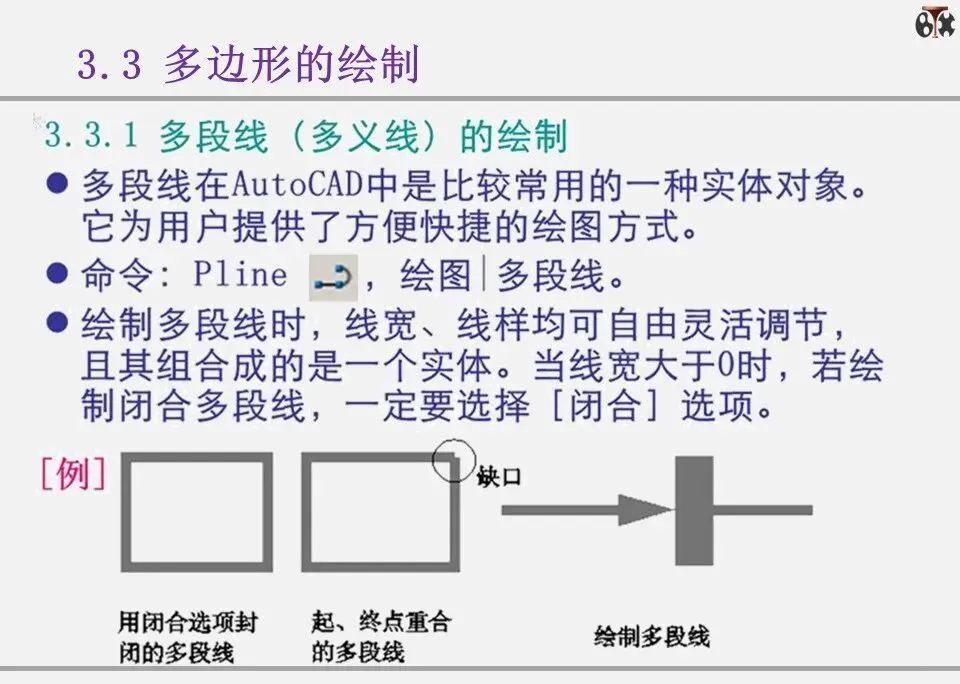

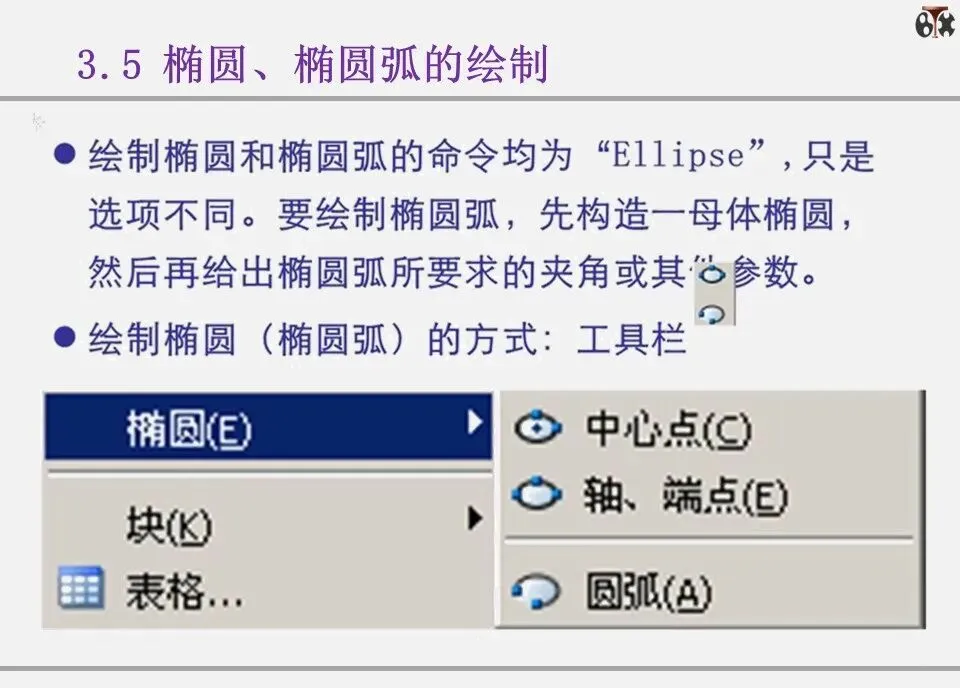

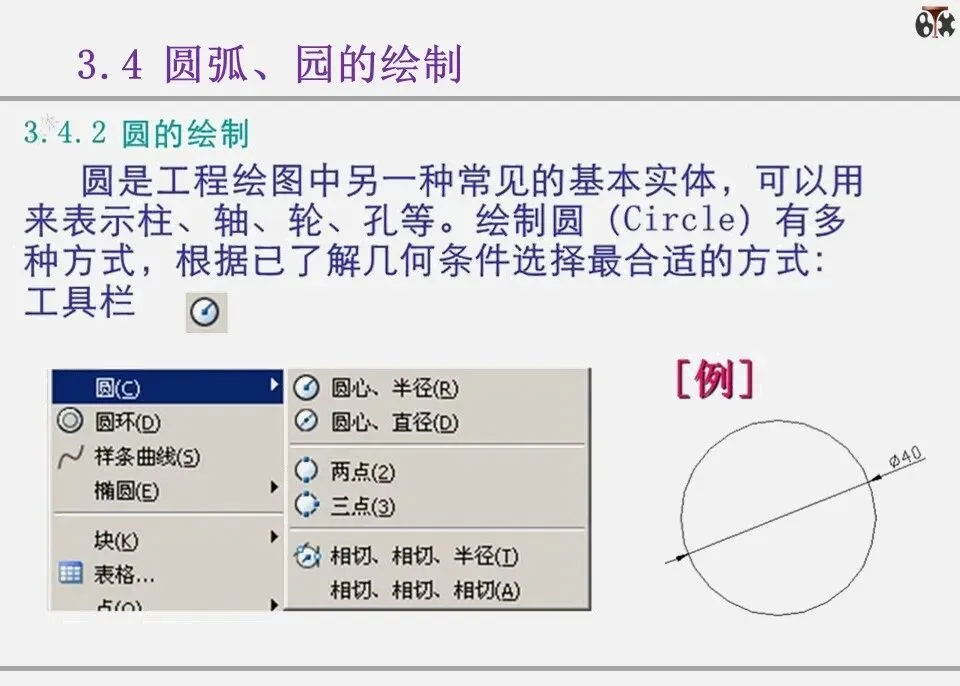

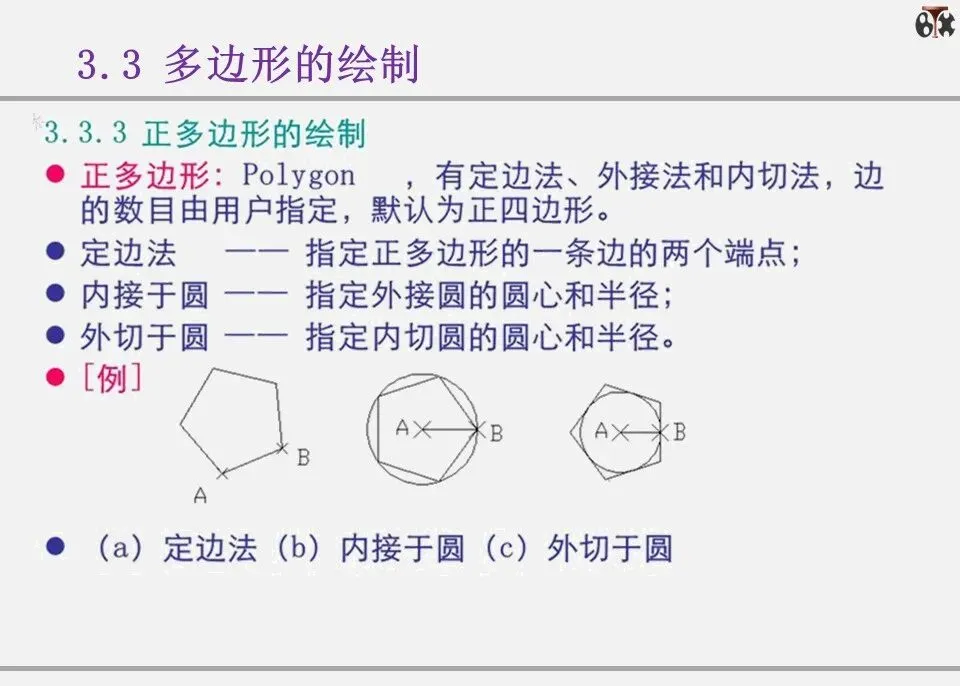

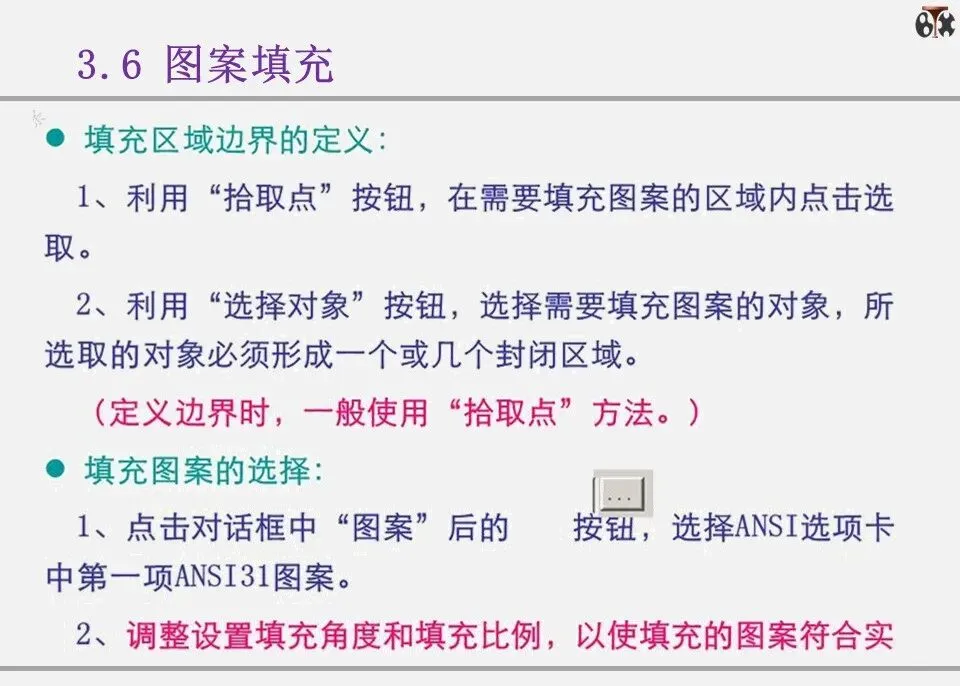

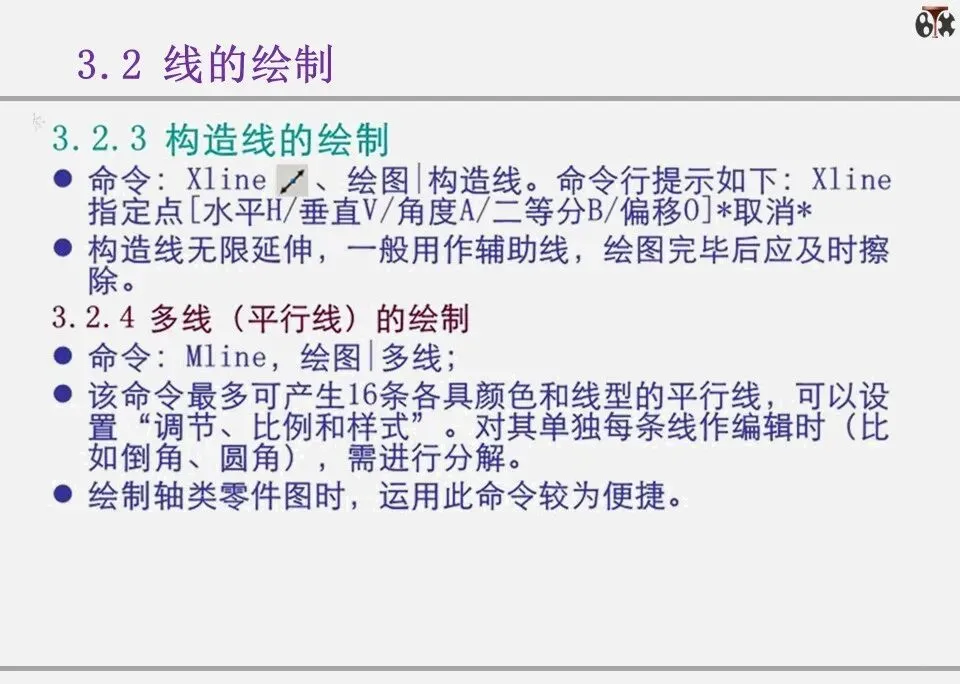

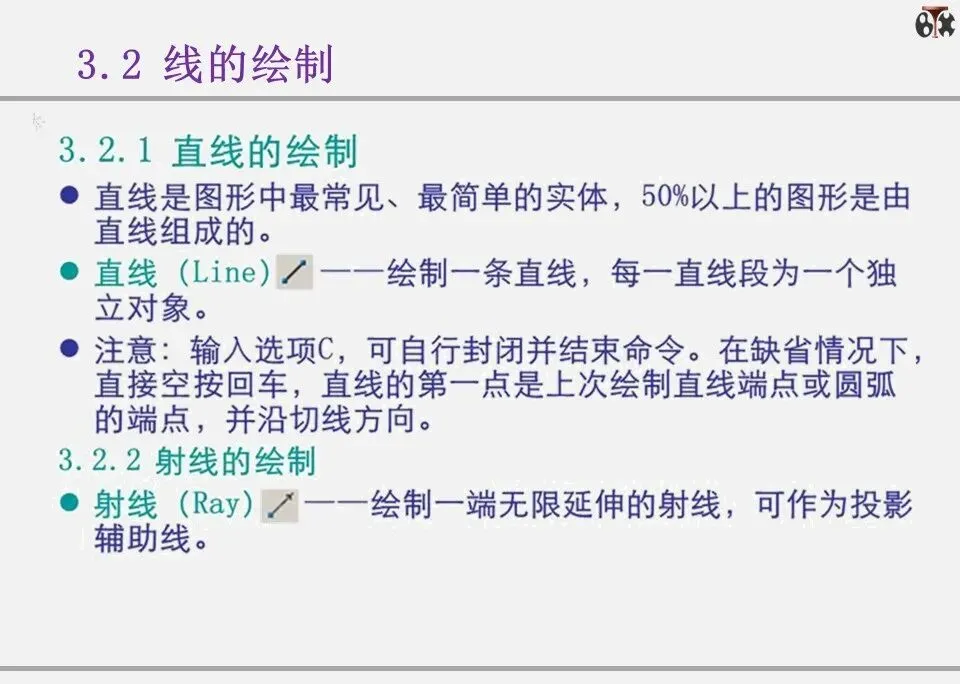

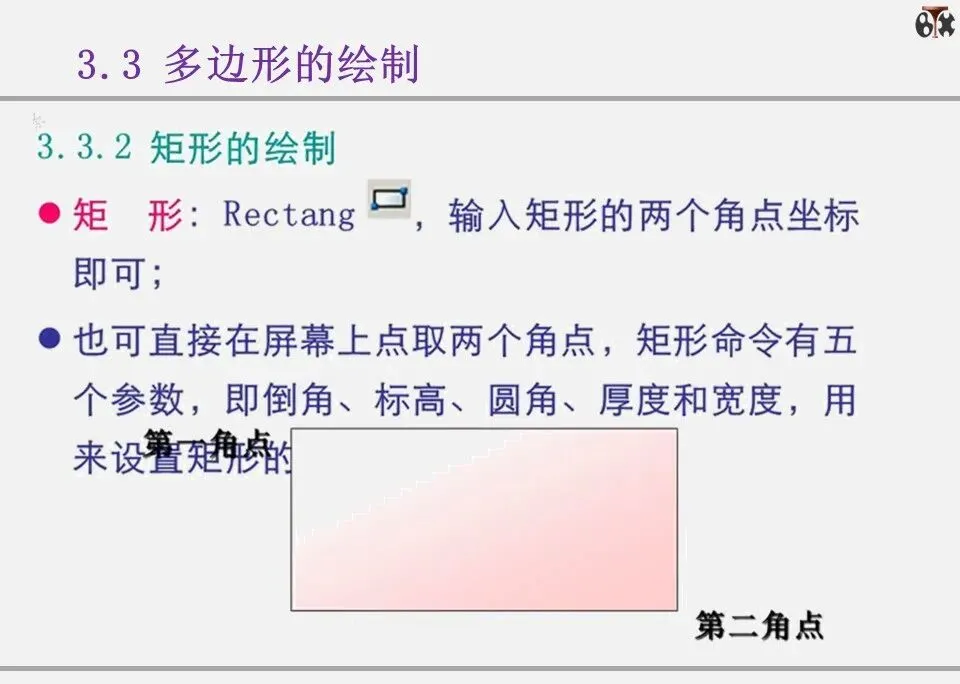

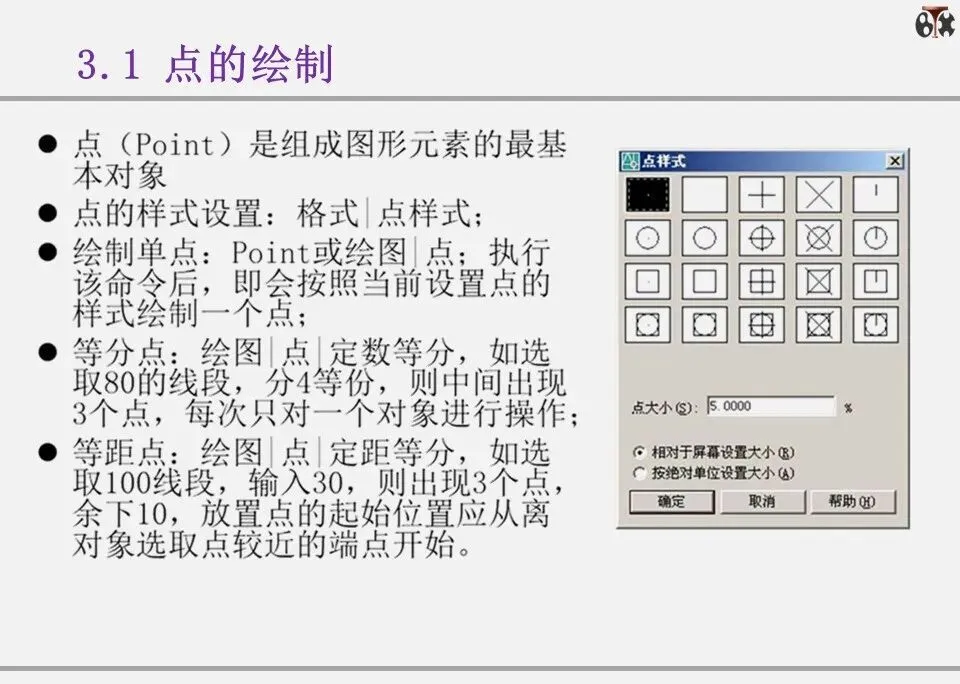

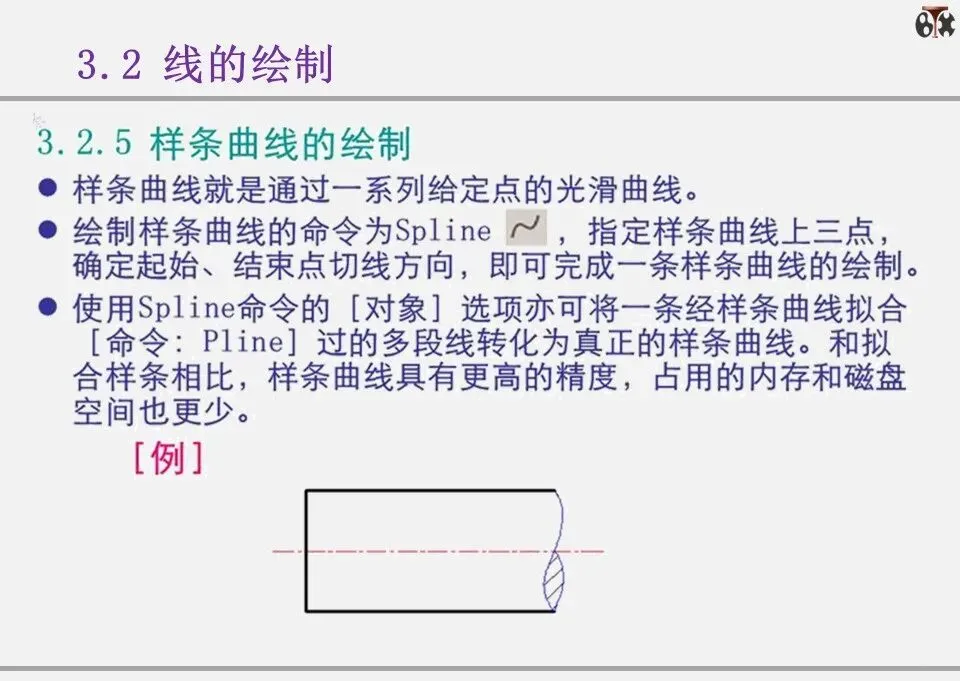

基本图形：直线、圆、弧、多段线、图案填充

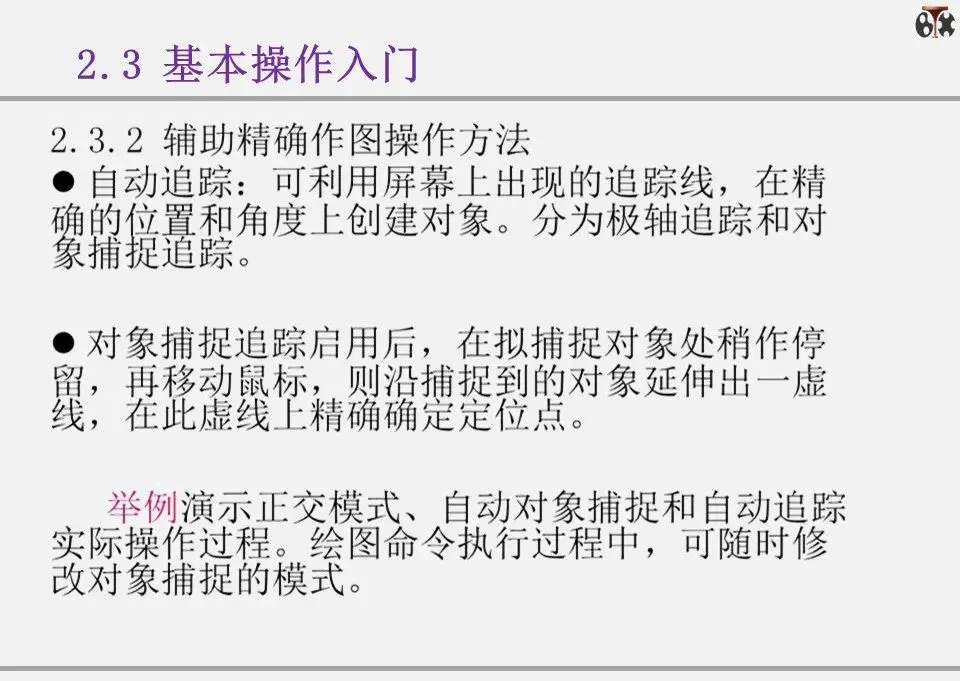

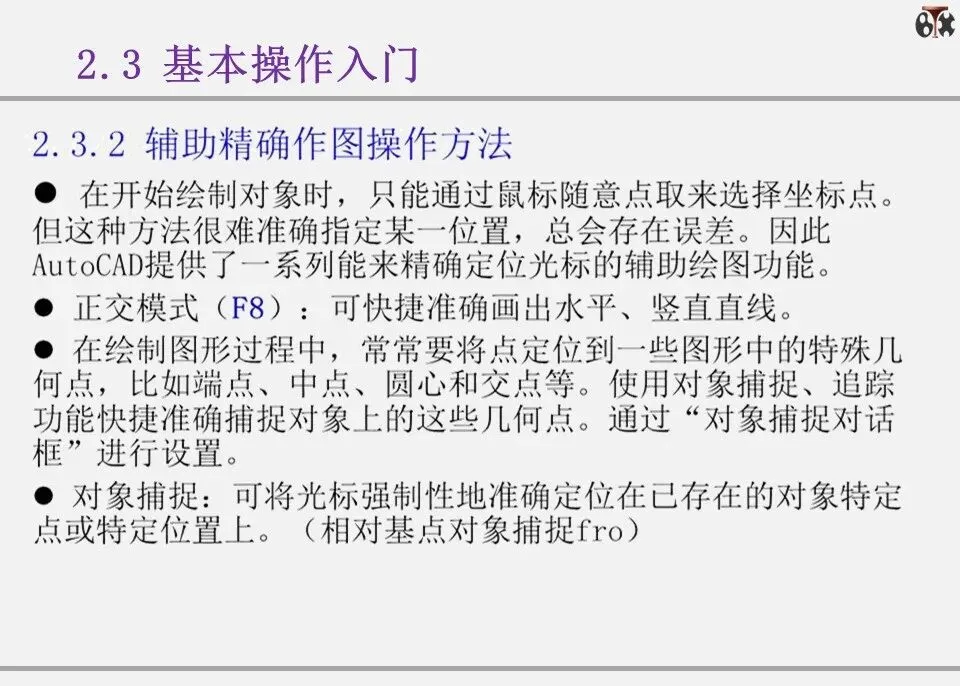

精确绘图：对象捕捉（端点、中点等）、极轴追踪、对象追踪

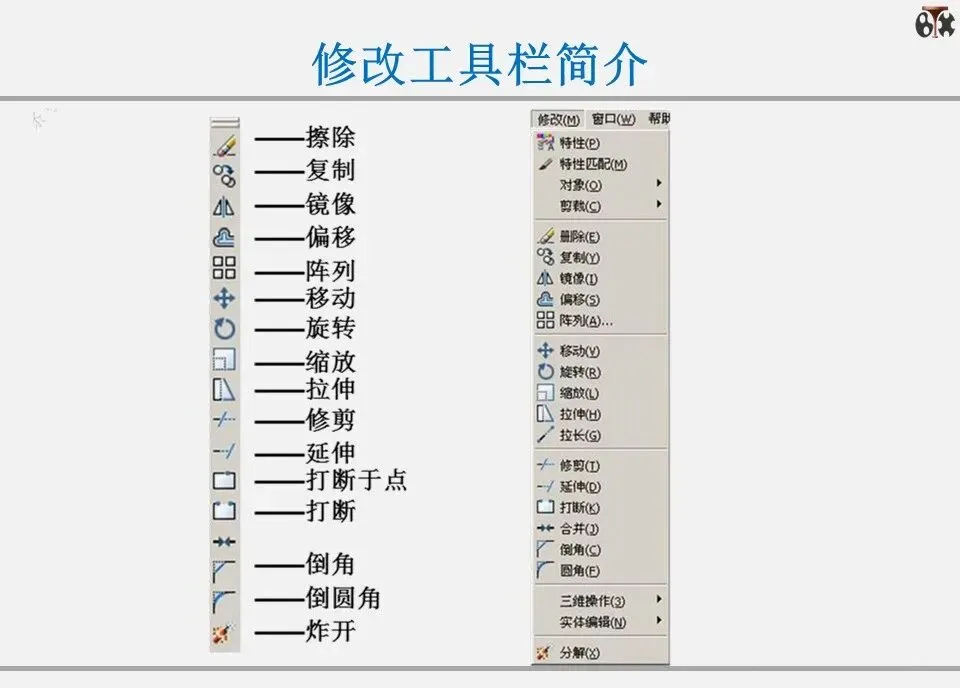

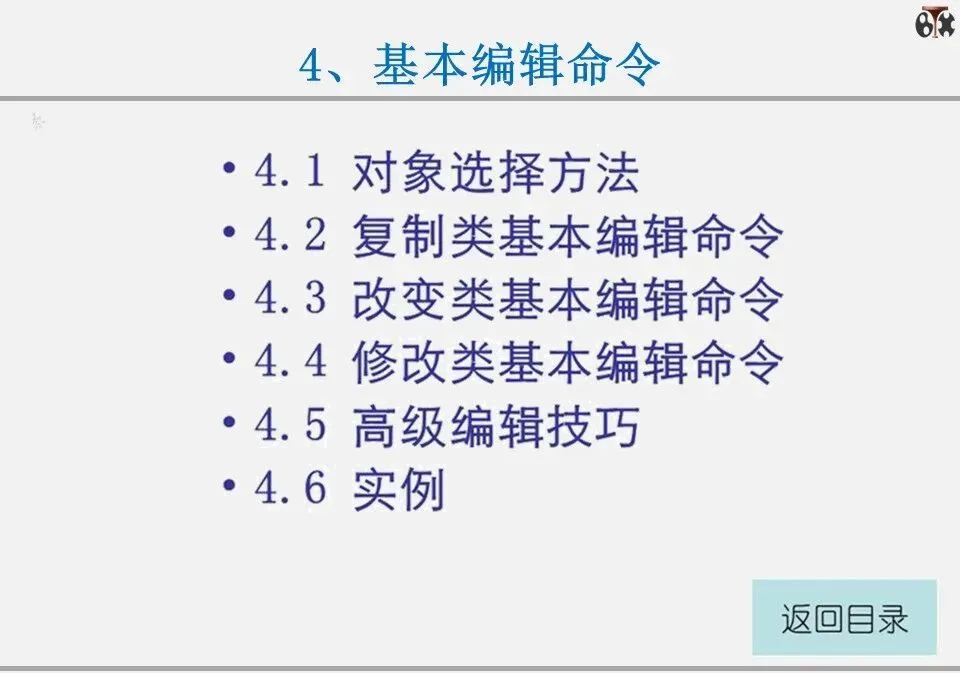

✅修改工具

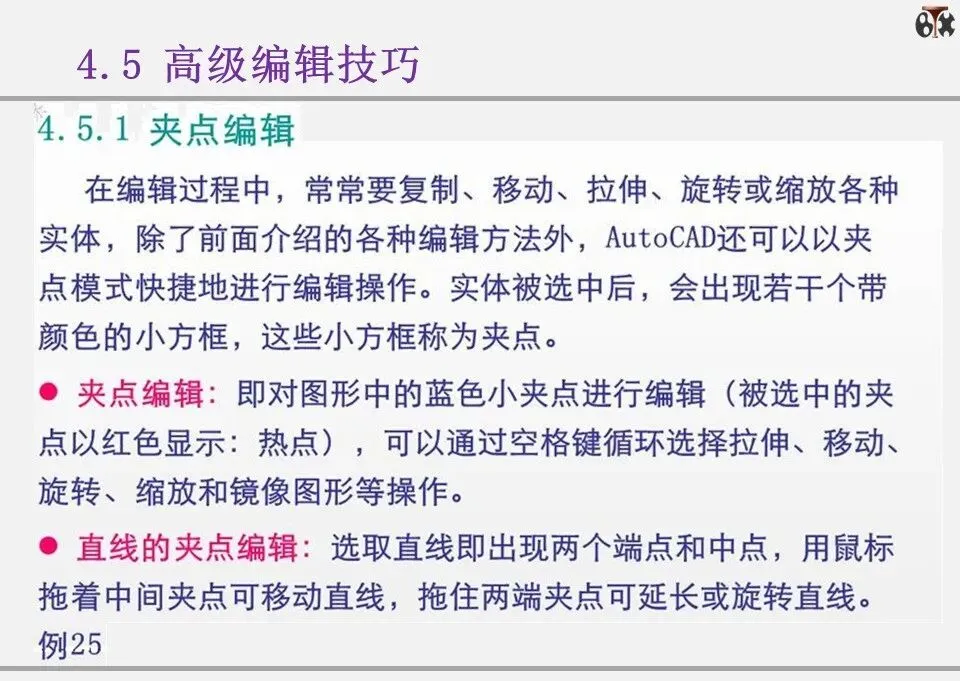

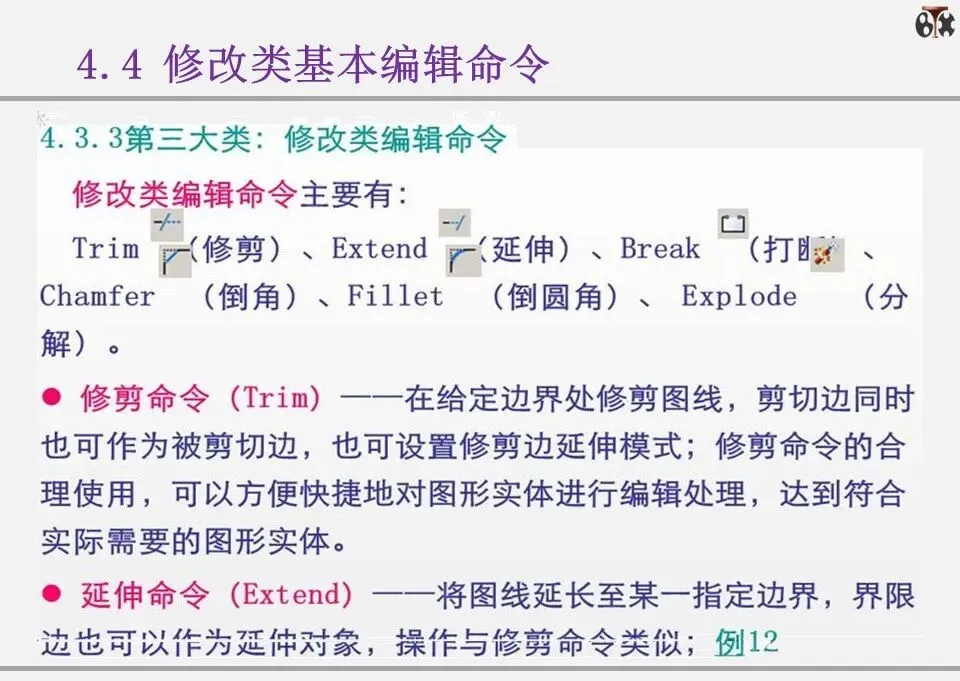

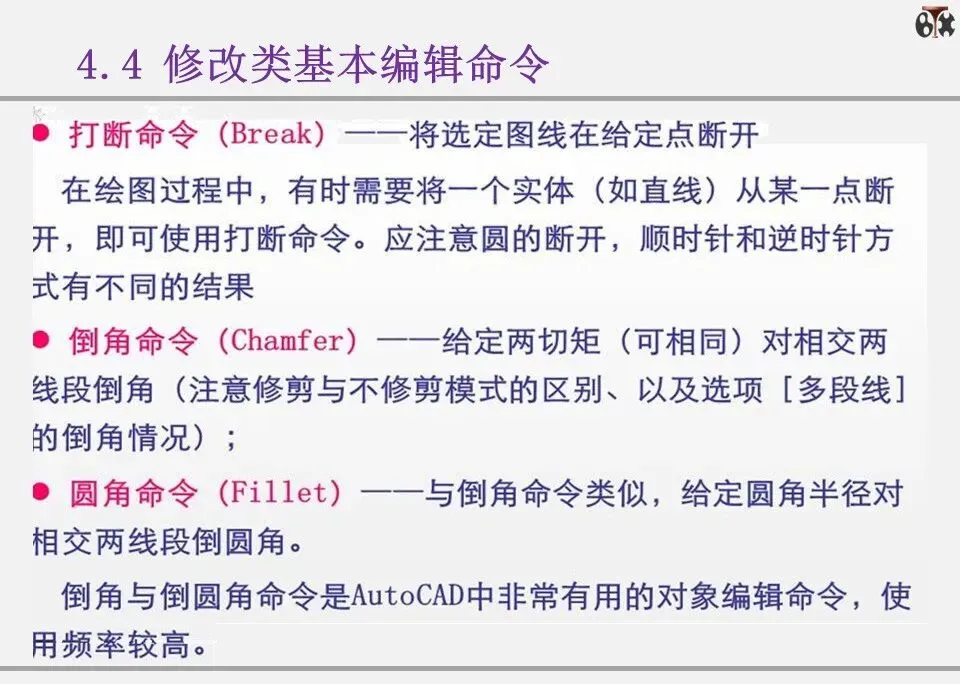

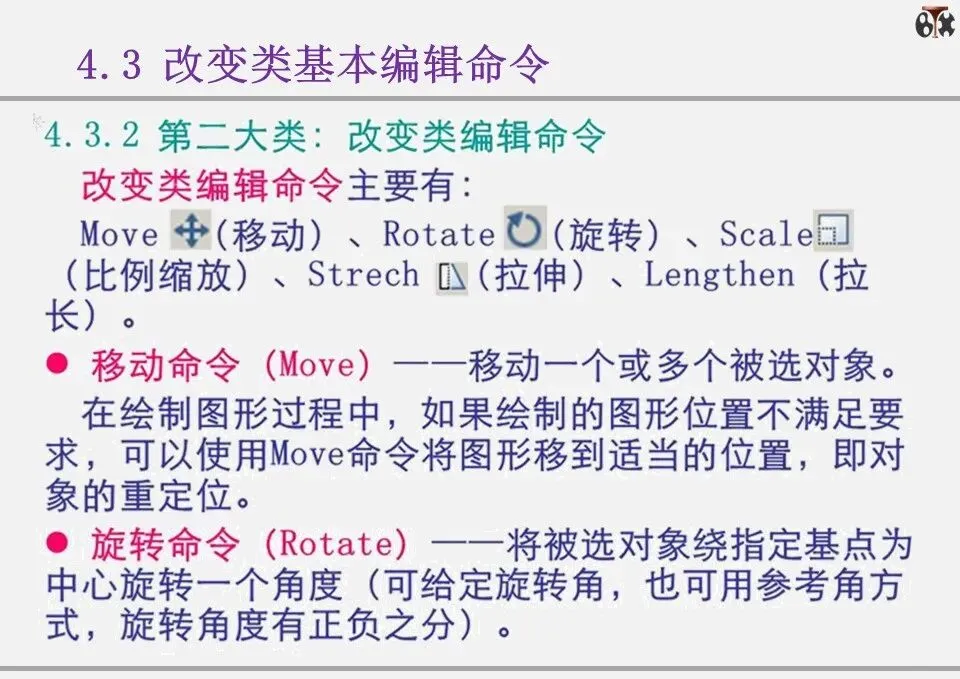

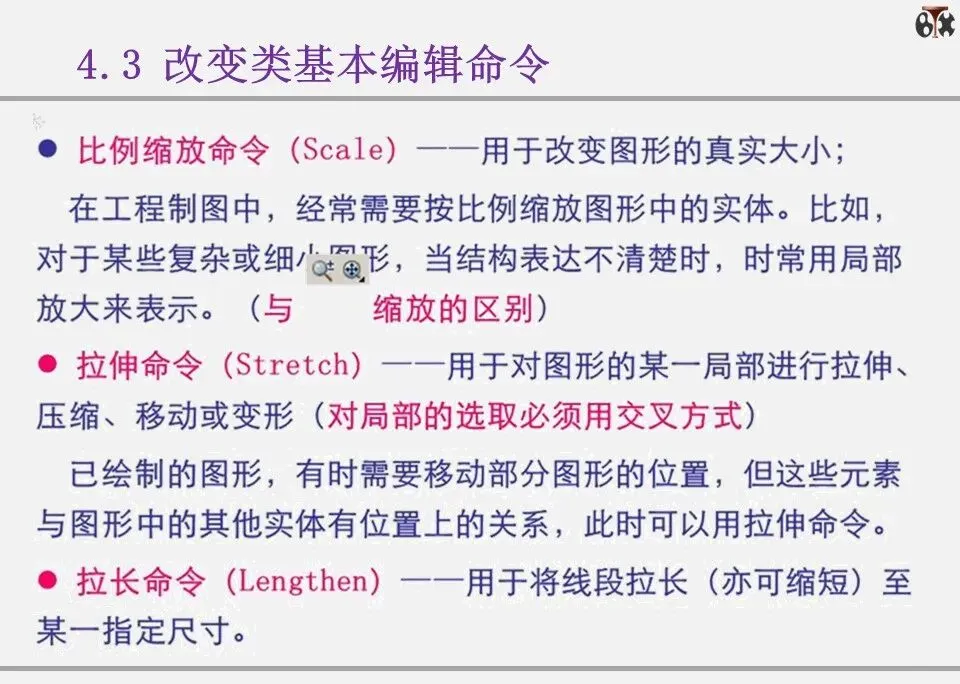

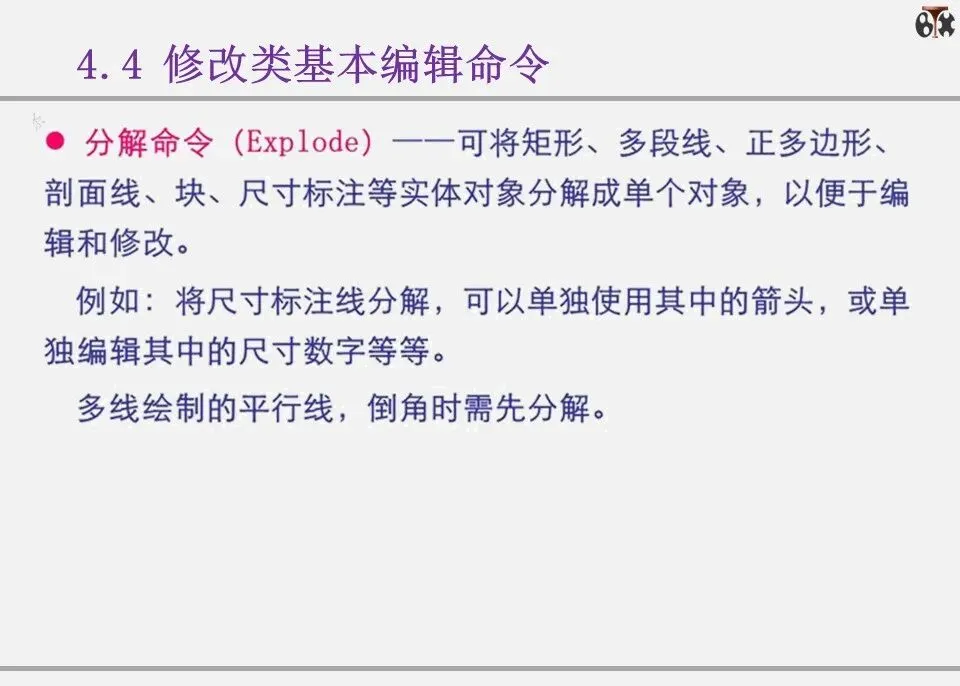

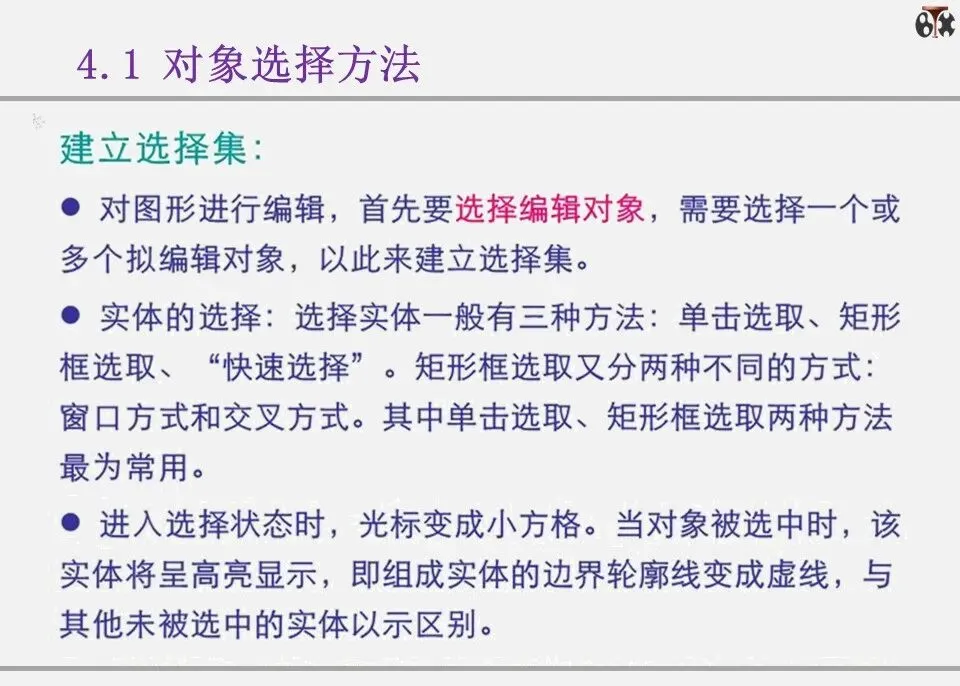

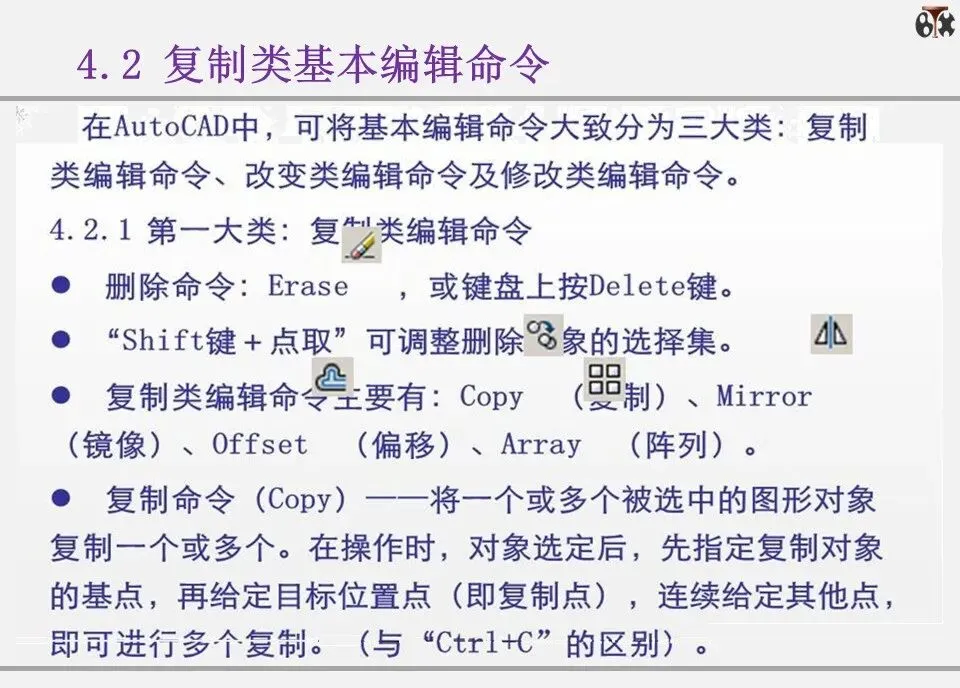

编辑命令：移动、复制、旋转、缩放、修剪/延伸

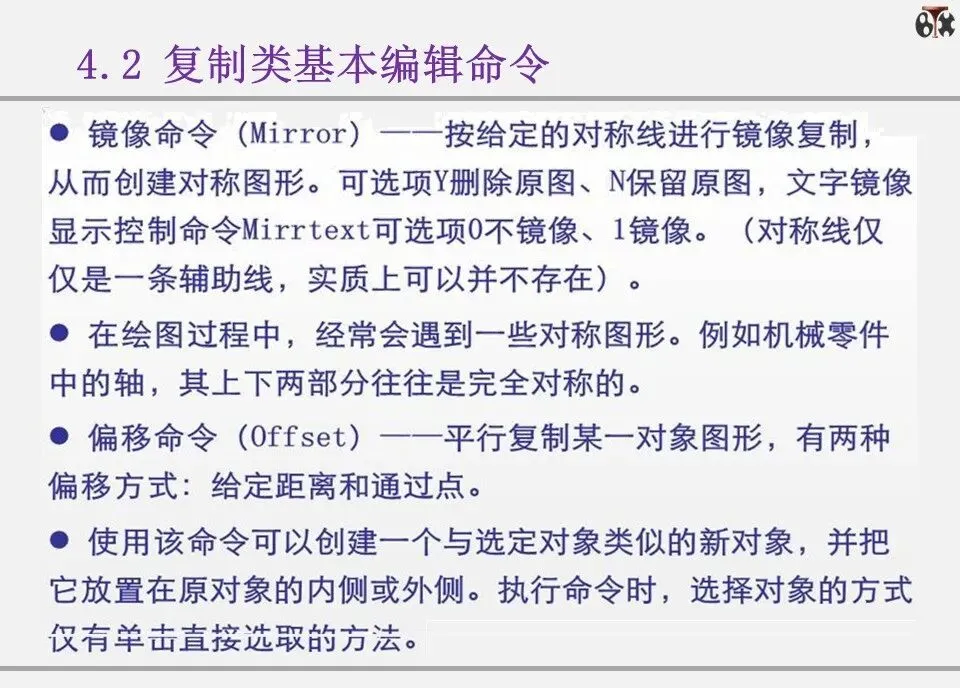

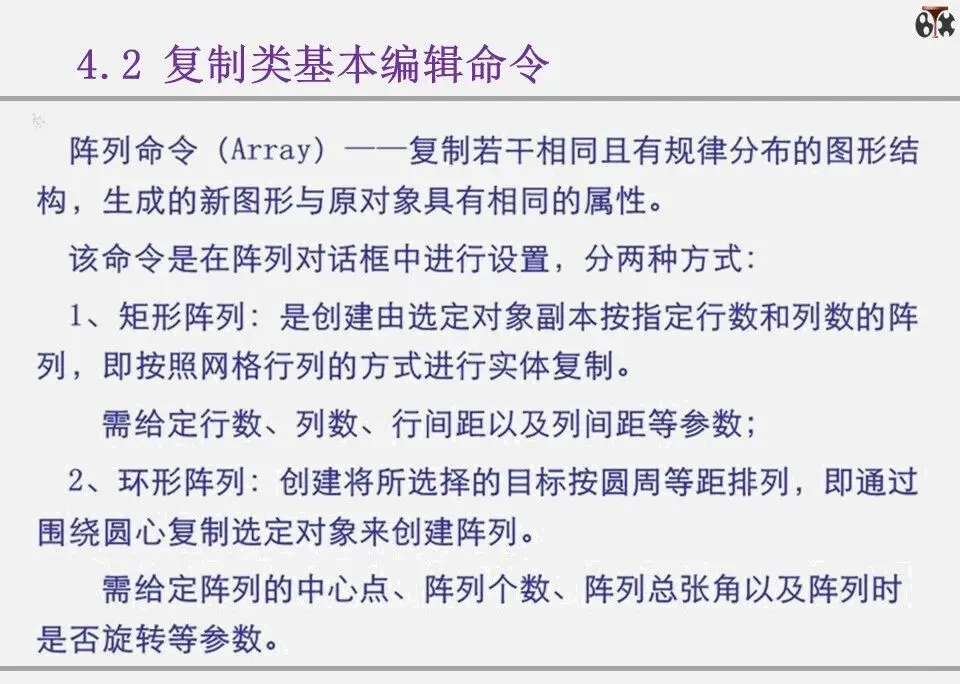

高级编辑：偏移、阵列（矩形/环形）、镜像、拉伸
✅图层与属性

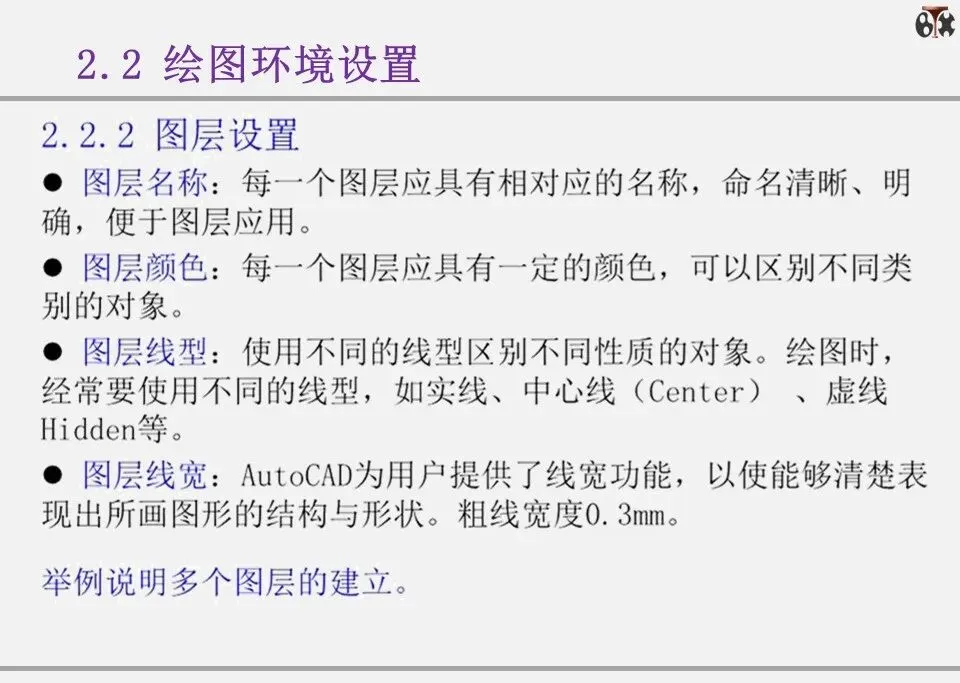

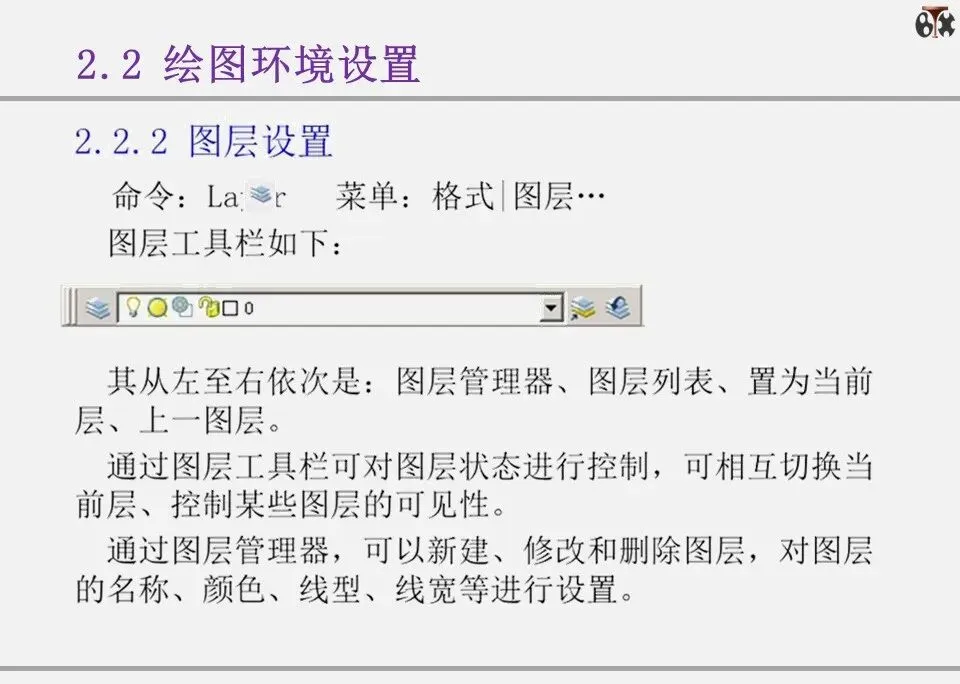

图层管理：创建/开关/冻结图层，设置线型/颜色/线宽

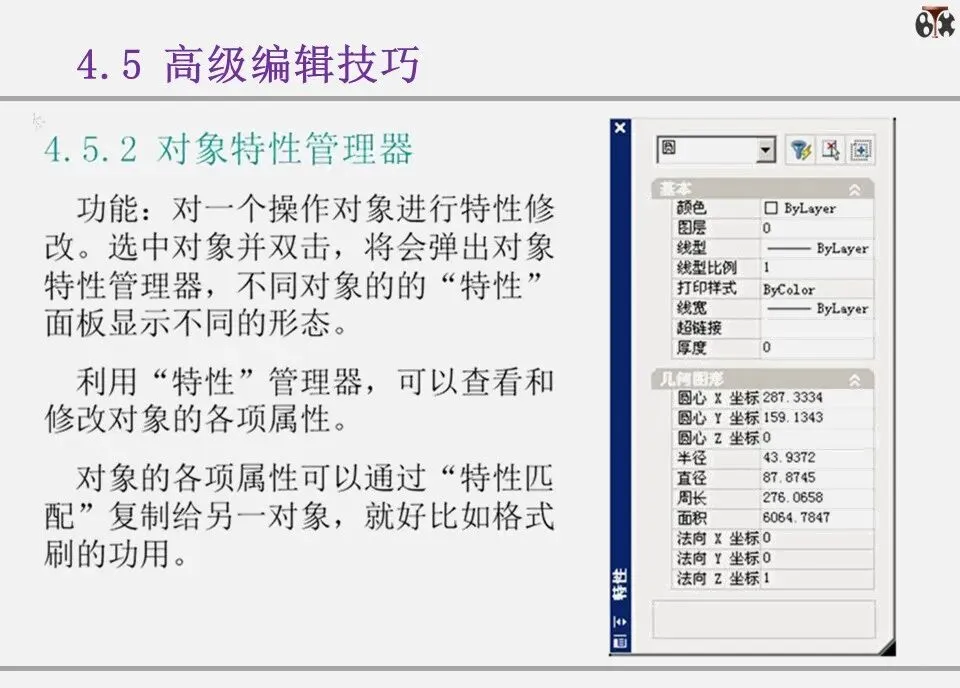

对象属性：ByLayer控制，特性匹配（格式刷）

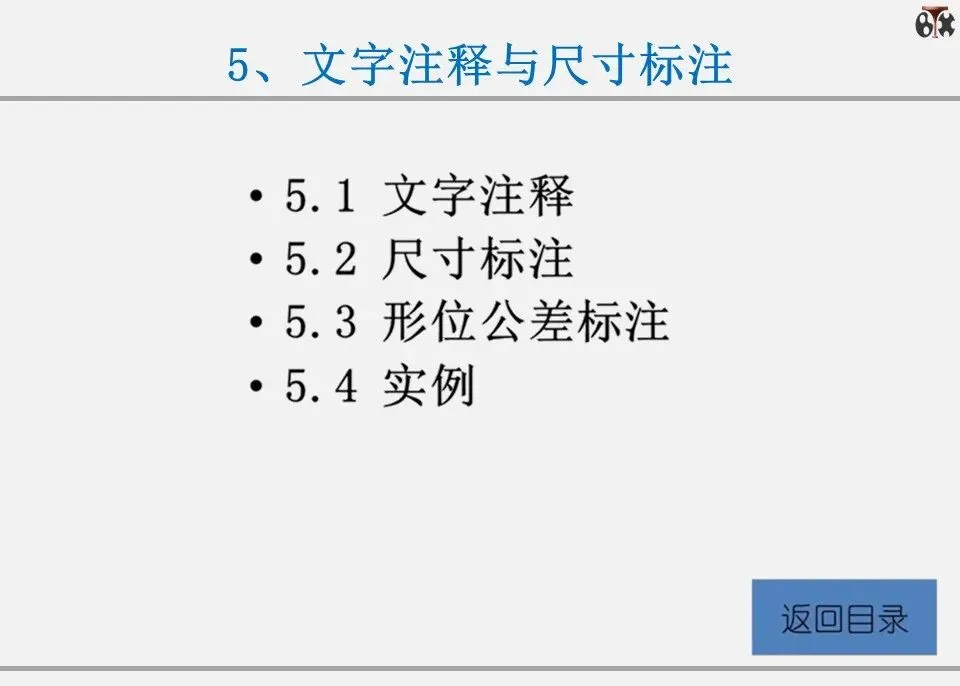

✅注释与出图

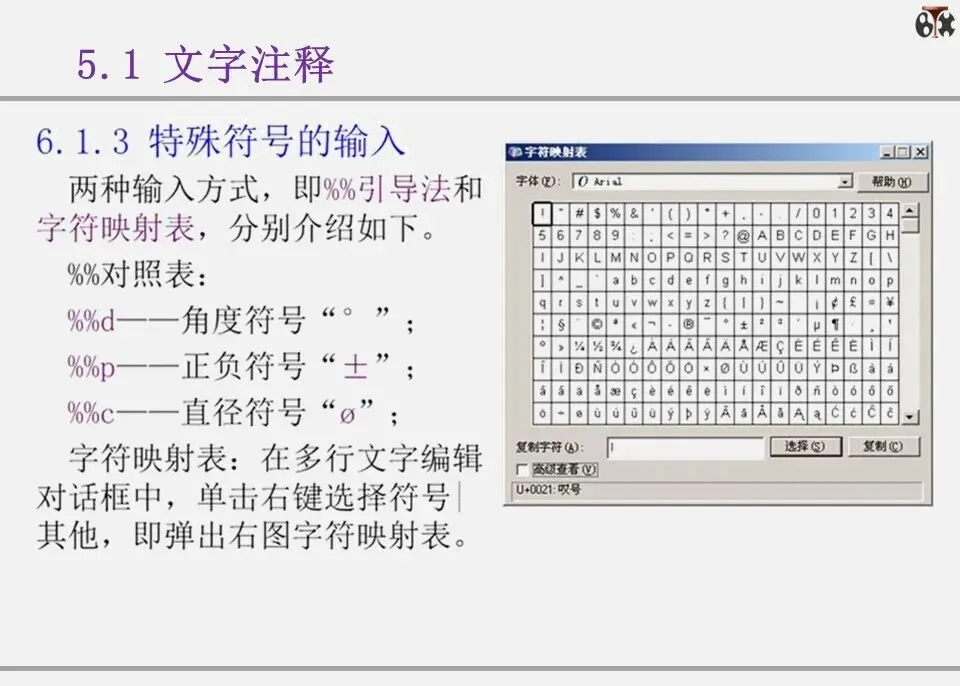

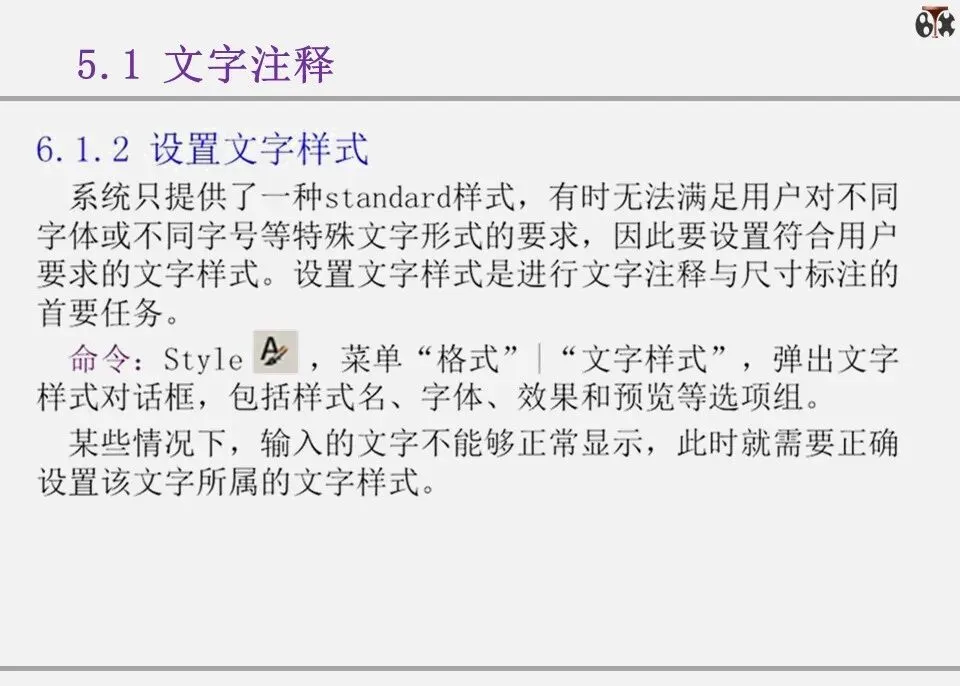

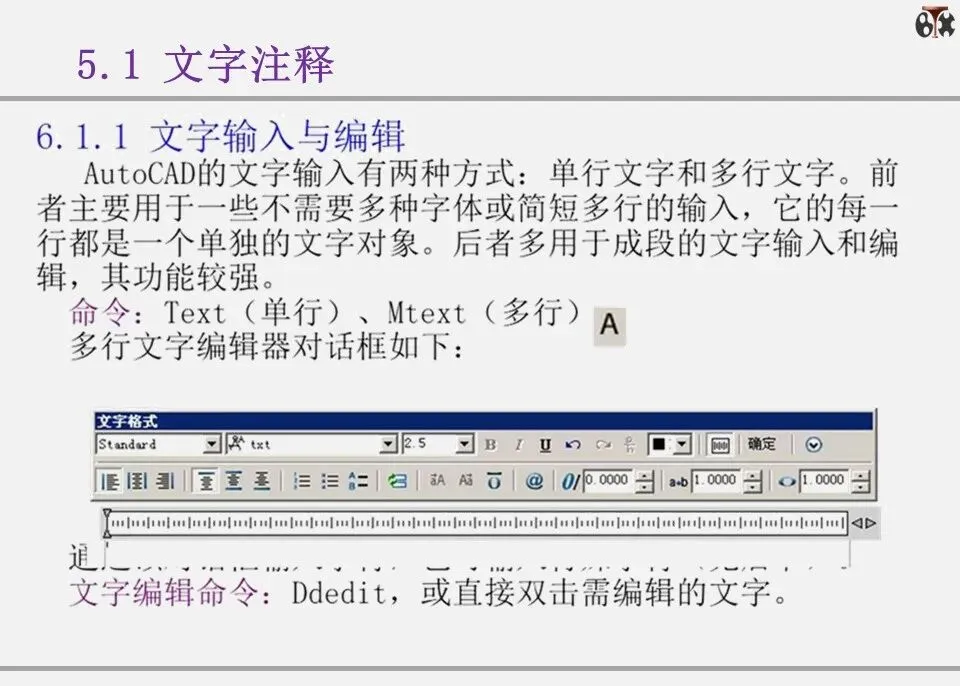

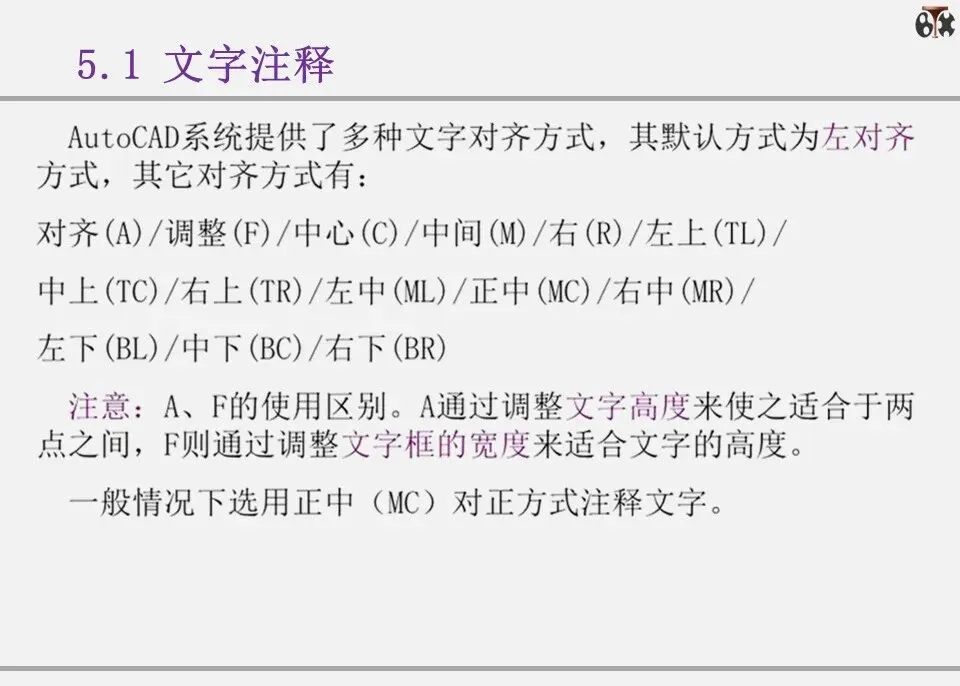

文字：单行/多行文字，字体样式

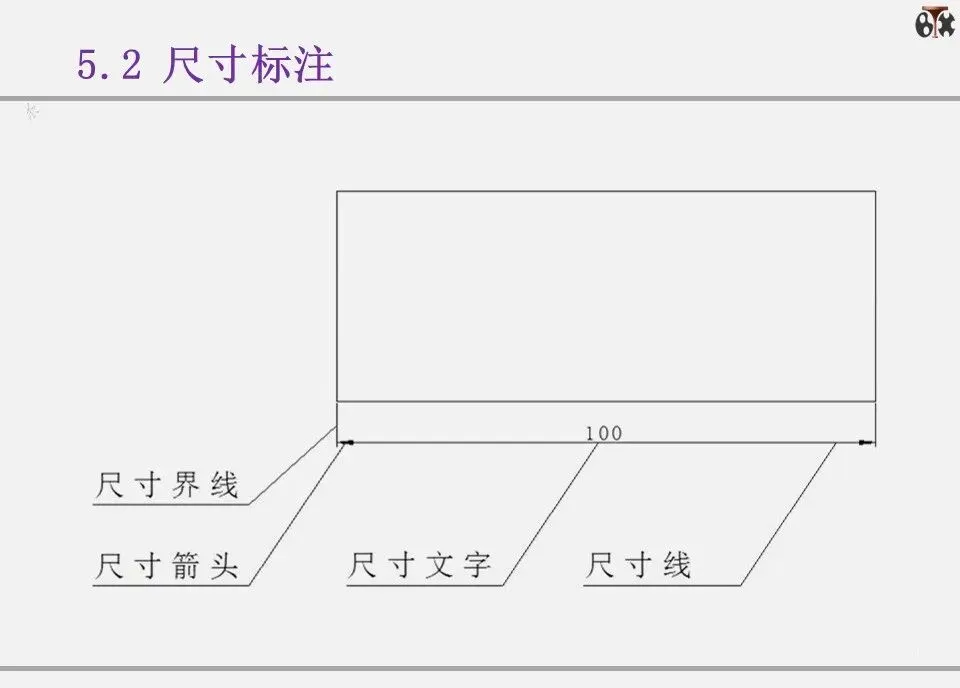

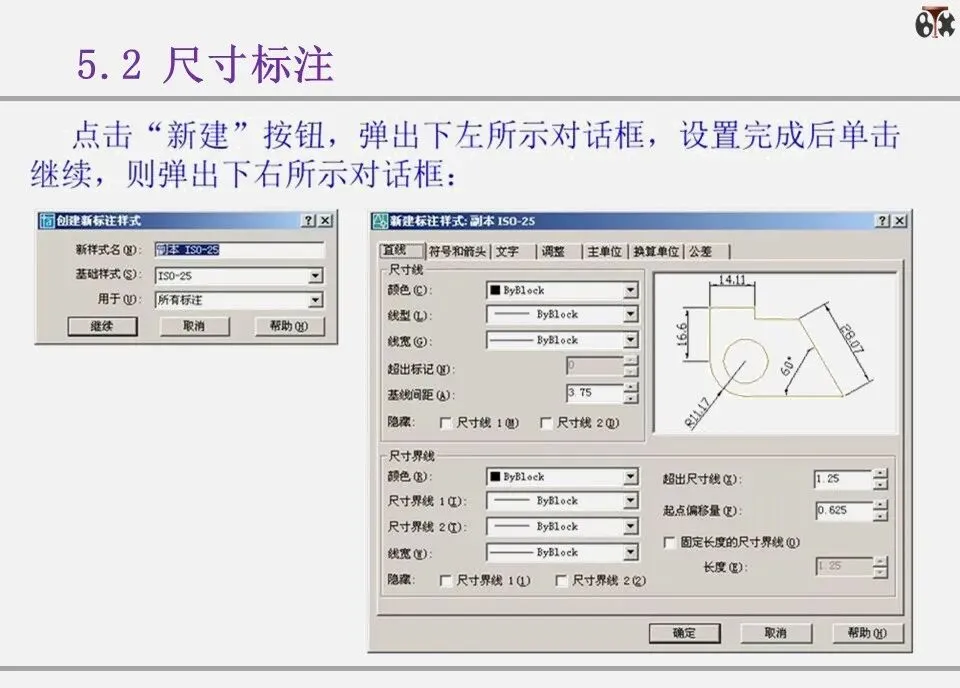

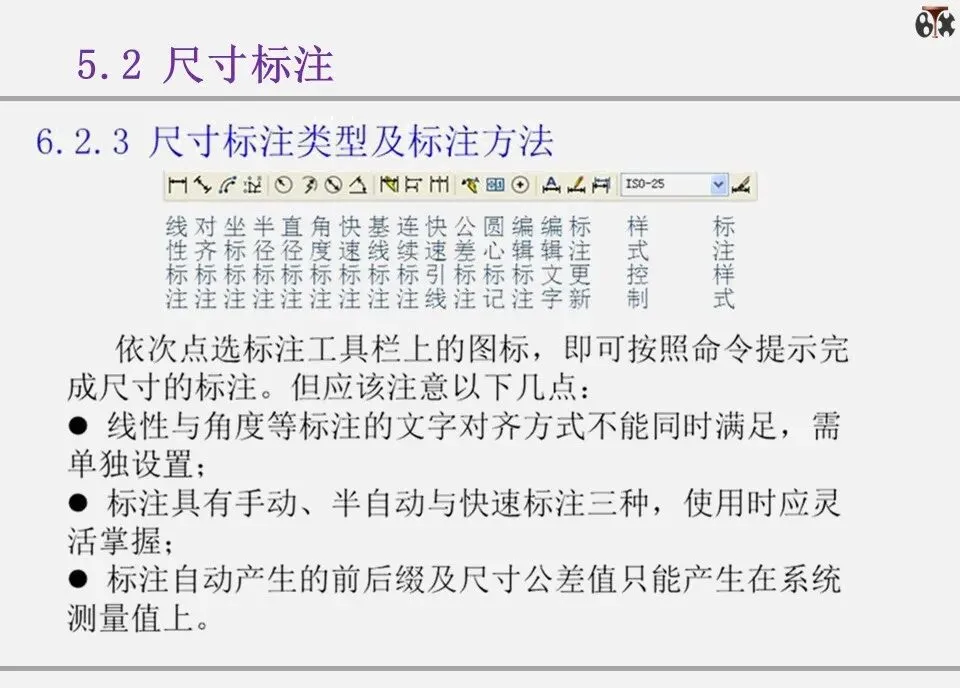

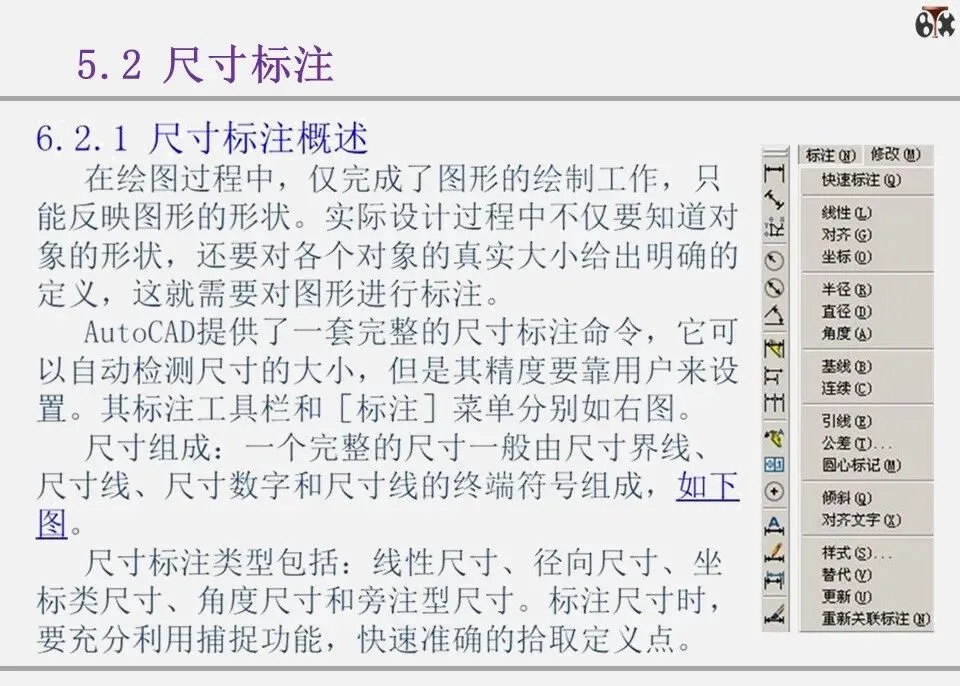

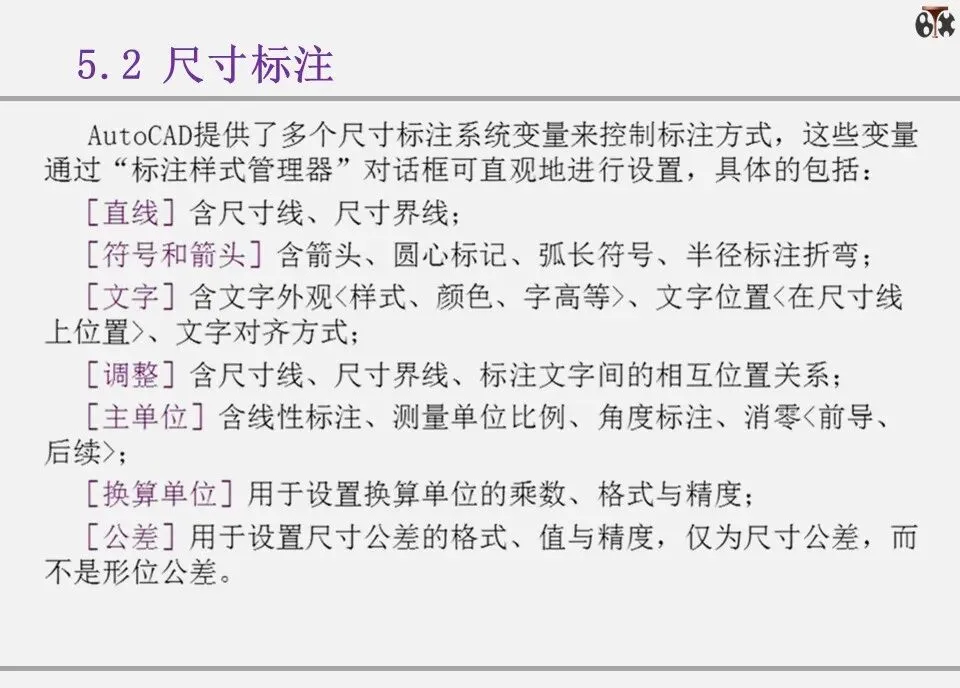

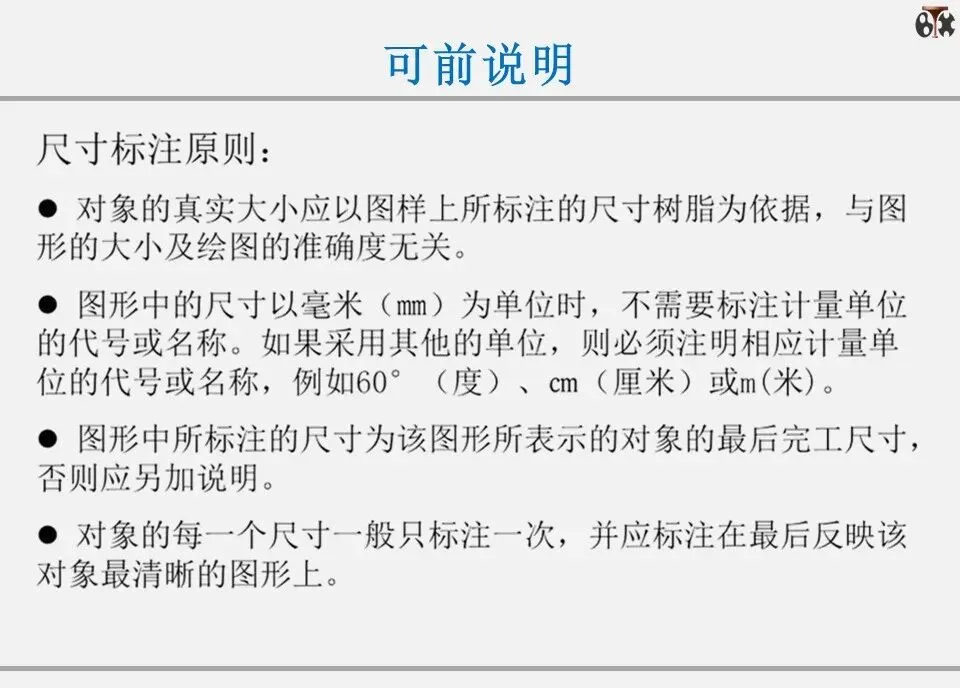

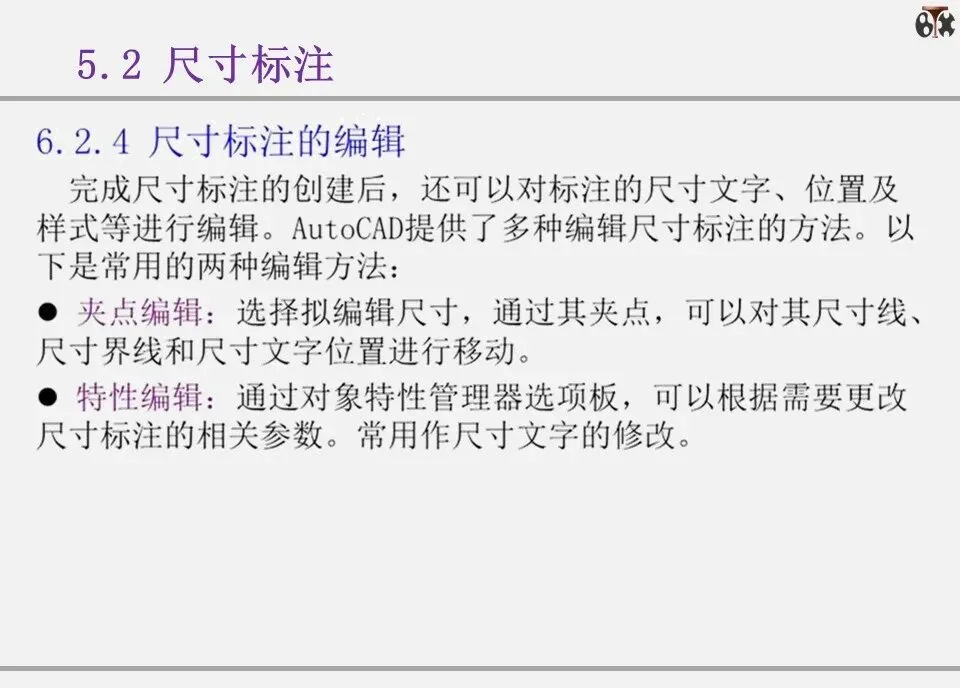

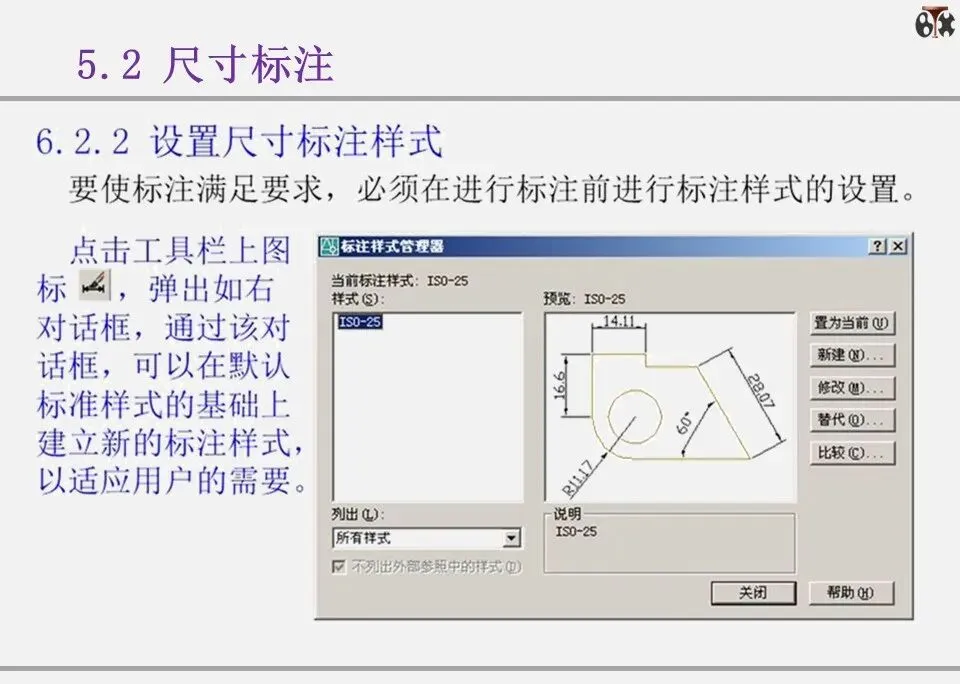

标注：线性/角度/半径标注，标注样式设置

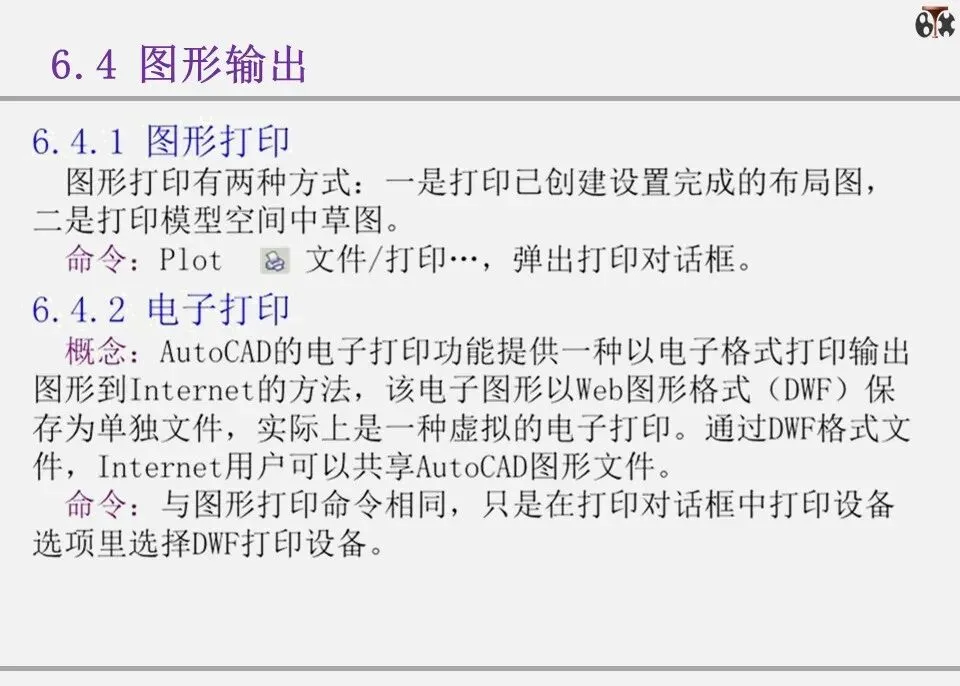

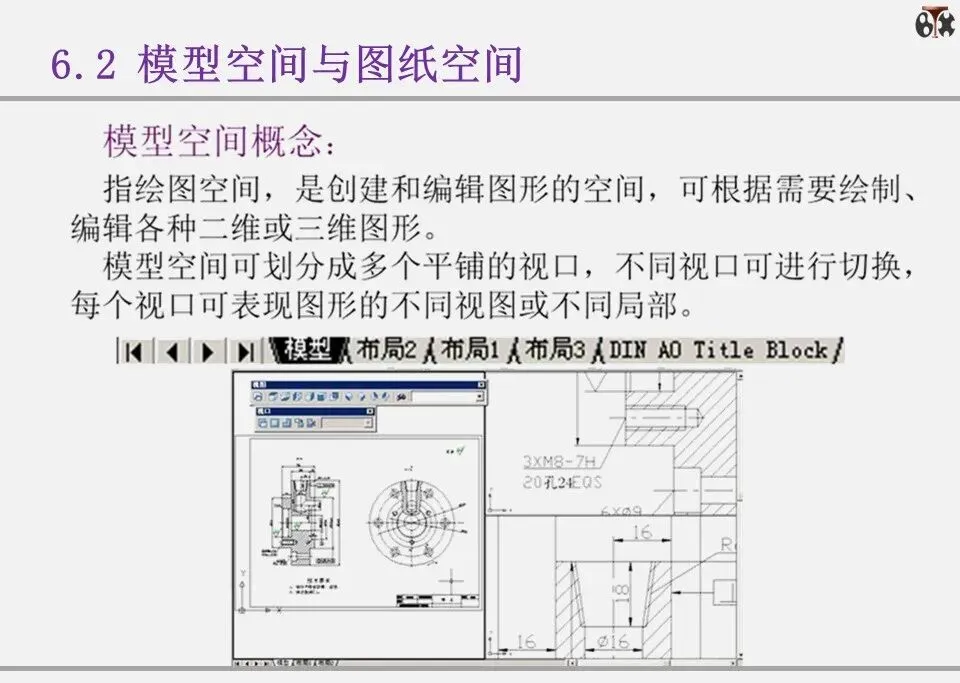

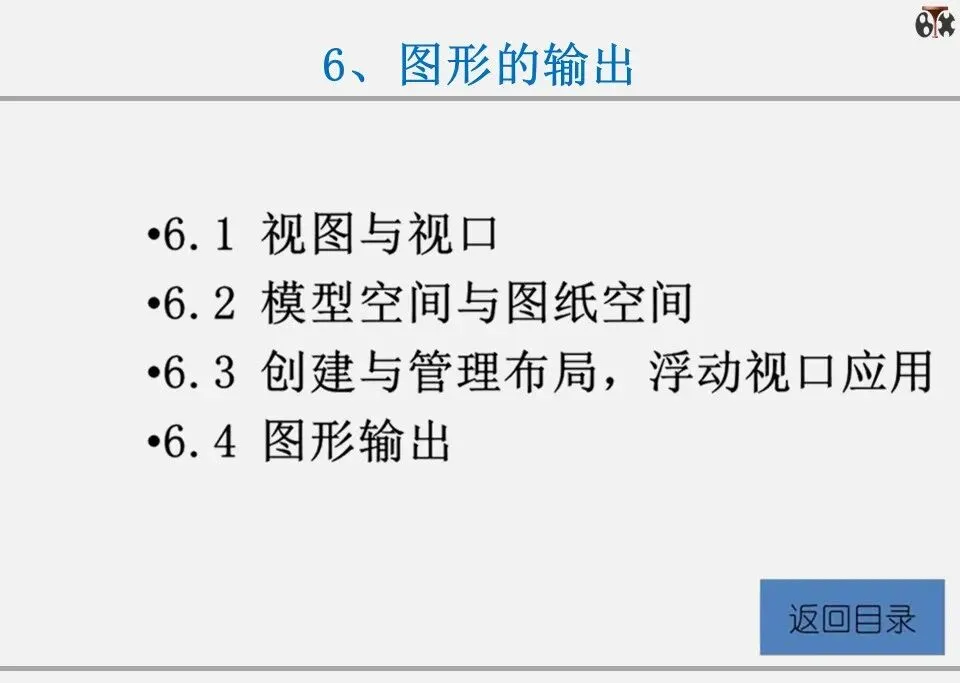

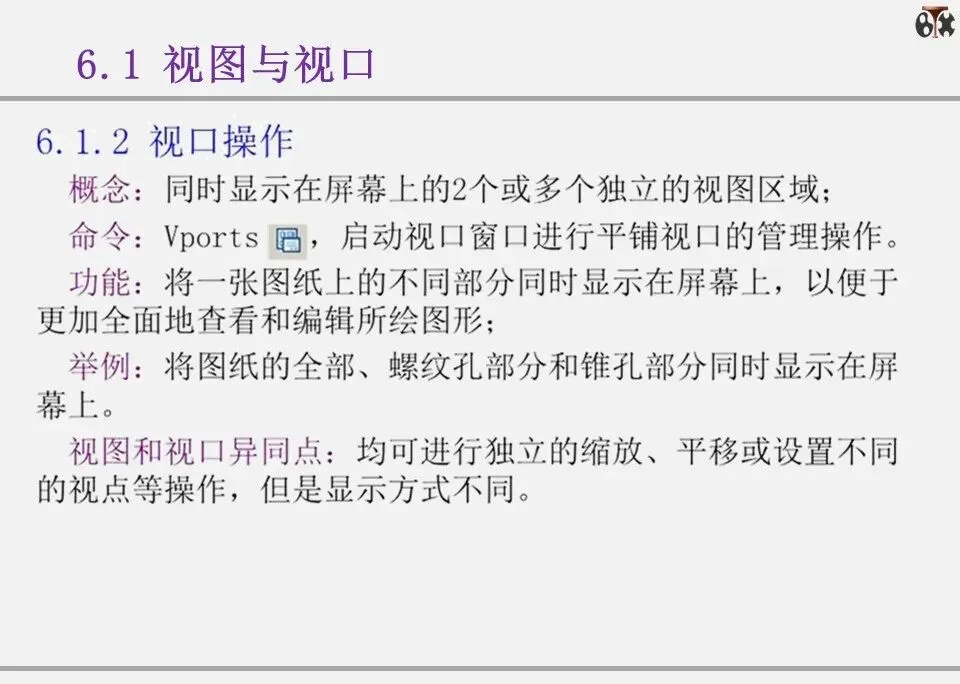

布局：模型空间与图纸空间，视口比例，打印配置
✅进阶技能
图块与属性：创建动态块，外部参照
参数化设计：几何约束与标注约束
简单三维建模：拉伸、旋转实体，视图切换

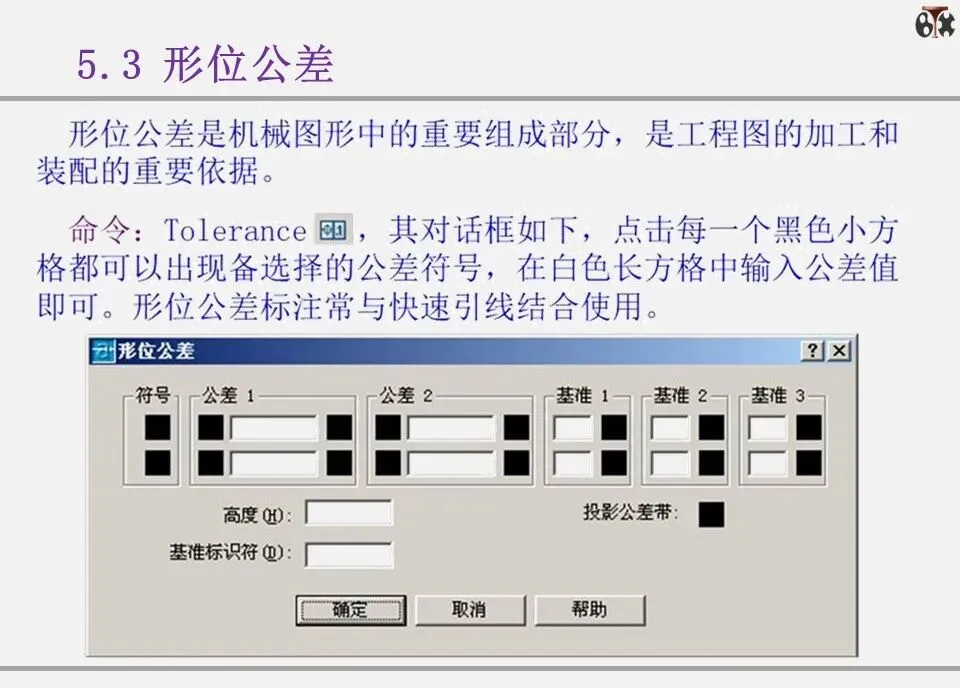

行业扩展：建筑需学建筑工具集，机械掌握公差标注，电气了解符号库管理。

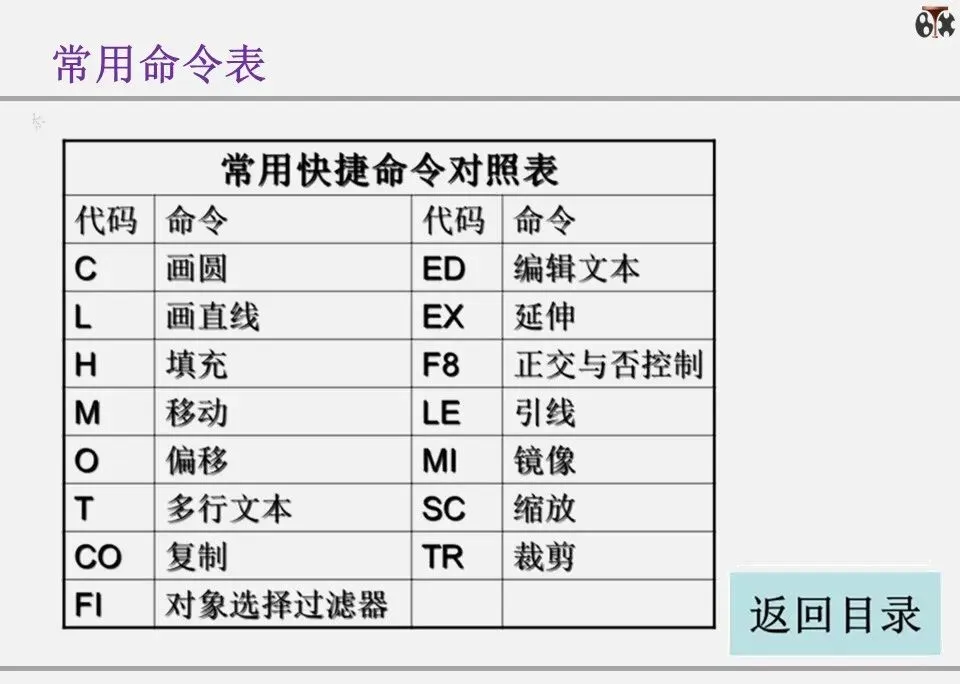

核心要点：掌握绘图规范（如GB/T）、注重命令效率（快捷键），持续项目实践深化技能。
