制造企业的数字化转型早已过了「上几套系统」的阶段，真正的分水岭，在于工厂有没有一套贯穿生产执行、质量追溯、设备运维与仓储物流的中枢平台，让每一批物料、每一道工序、每一台设备都在数据链条上可查可控。智慧工厂的答案，是把MES推到核心位置。
一、环境背景

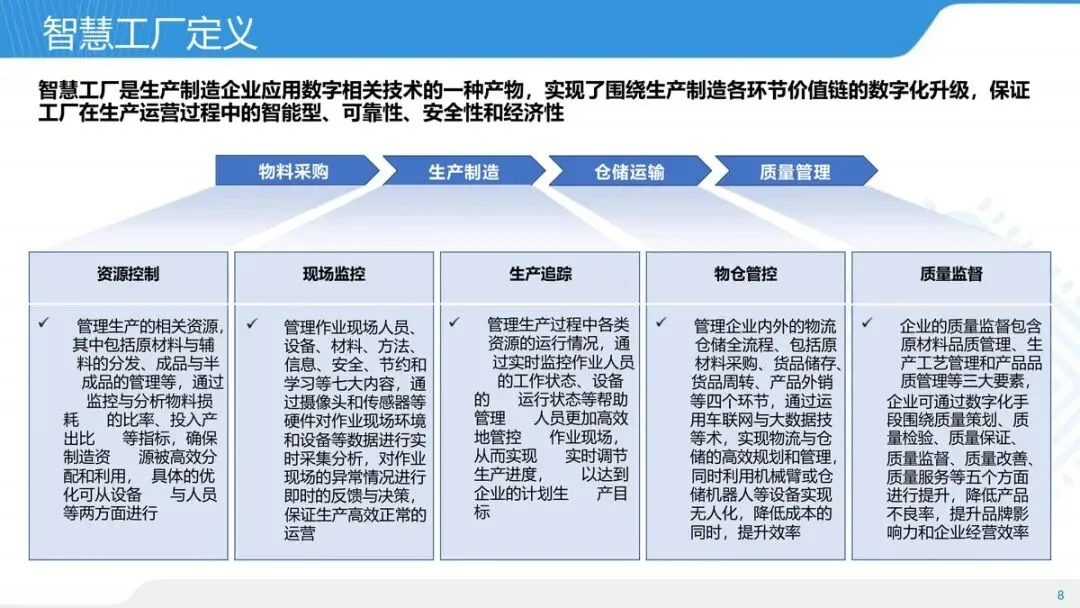

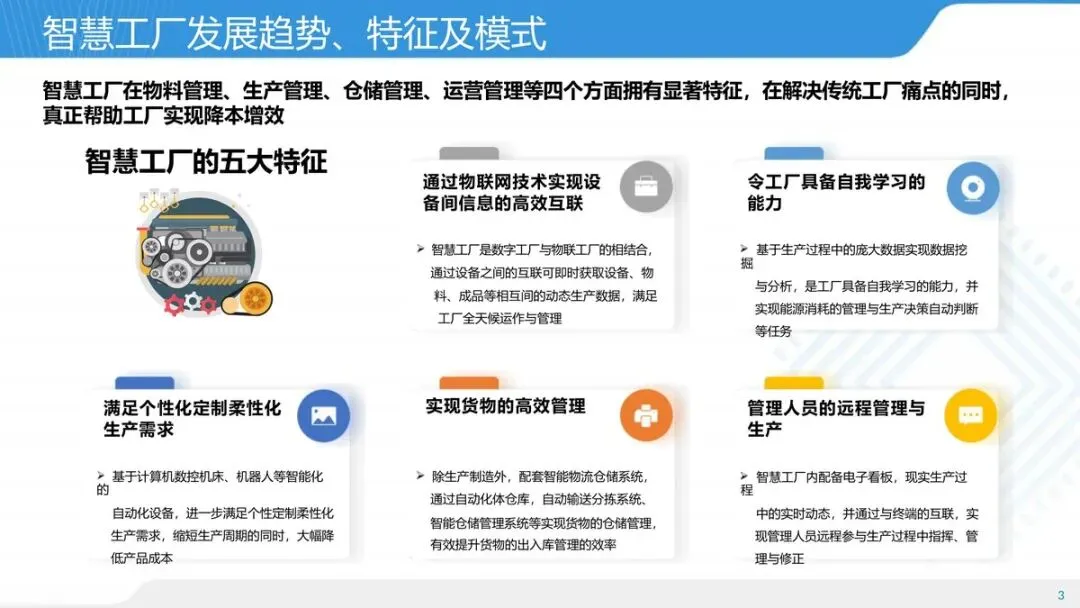

流程制造行业的智能化升级，正从单点自动化走向全流程协同。化工、钢铁、医药、食品这类连续生产行业，各生产环节相互依存，装置一旦停机或参数越界，损失是连锁性的。行业共识已经形成：流程生产的平衡、安全、稳定、长周期，本身就是节能、高产、低成本的前提。智慧工厂的特征也正在于此：设备互联互通，即时获取设备、物料、成品间的动态生产数据，满足全天候运作管理；配套自动化立体仓库、自动输送分拣和智能仓储管理系统，提升出入库效率；基于海量生产数据做挖掘分析，让工厂具备自我学习能力，支撑能耗管理与生产决策自动判断。这些特征叠加，指向一个结论：智慧工厂建设不能停留在设备联网、数据采集的层面，必须延伸到生产计划、批次追溯、质量管控和能源管理的完整闭环。

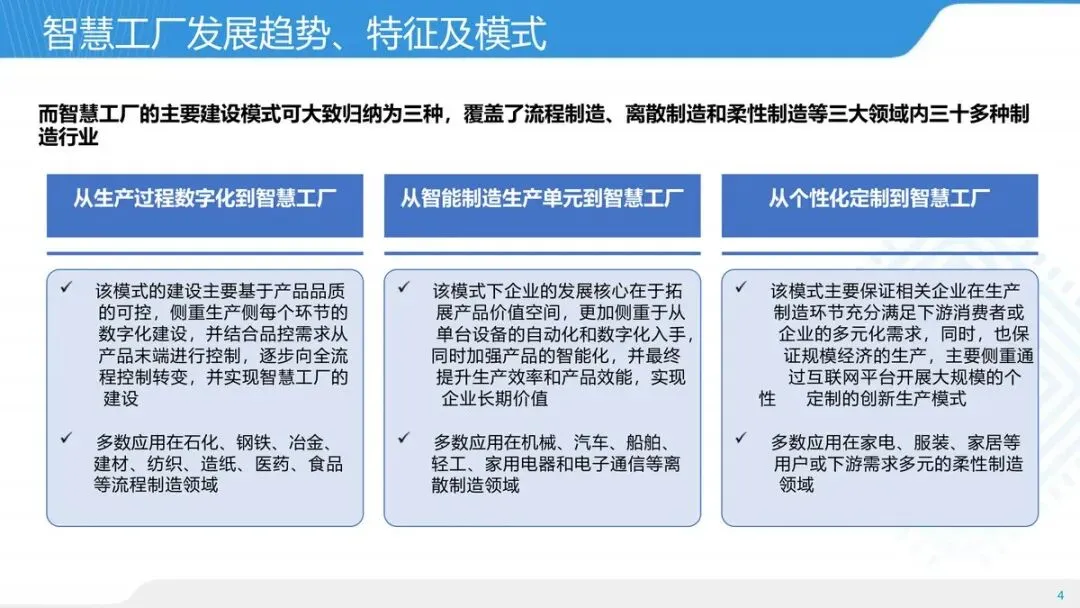

从行业演进看，智慧工厂的路径大致可归为三条。面向家电、服装等多元需求行业，从个性化定制走向智慧工厂，通过互联网平台开展大规模个性定制，兼顾柔性生产与规模经济；面向机械、汽车、船舶等离散制造领域，从智能制造生产单元切入，以单台设备自动化与产品智能化为起点，提升生产效率；面向石化、钢铁、冶金、建材、医药等流程制造领域，以生产过程数字化为基础，从产品末端控制逐步转向全流程管控。三条路径覆盖三十多种制造行业，共同指向一个判断：智能化不是设备的堆砌，而是围绕主增值链的体系重构。

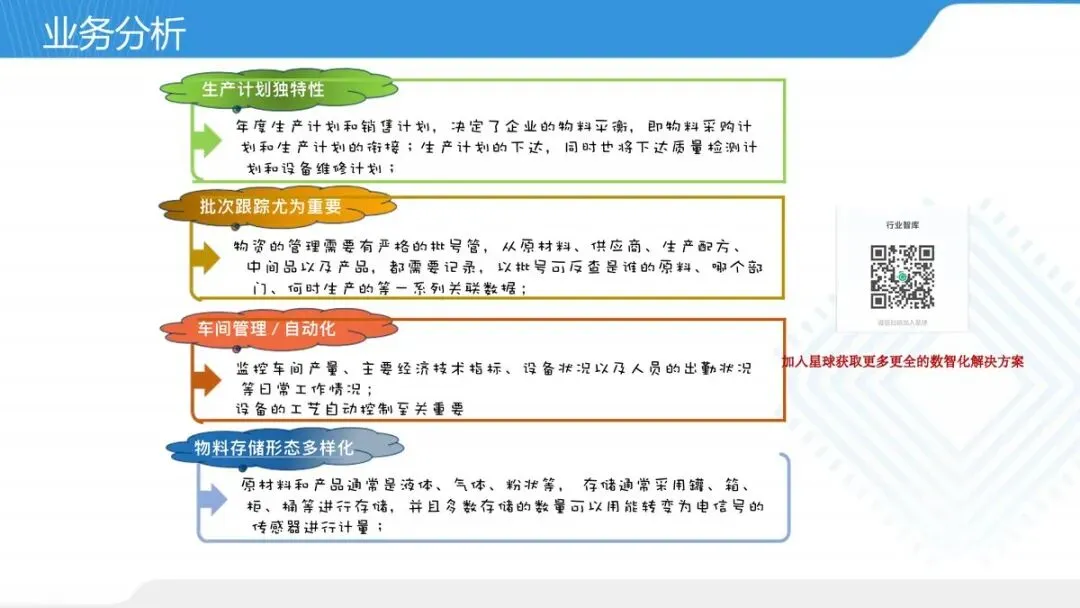

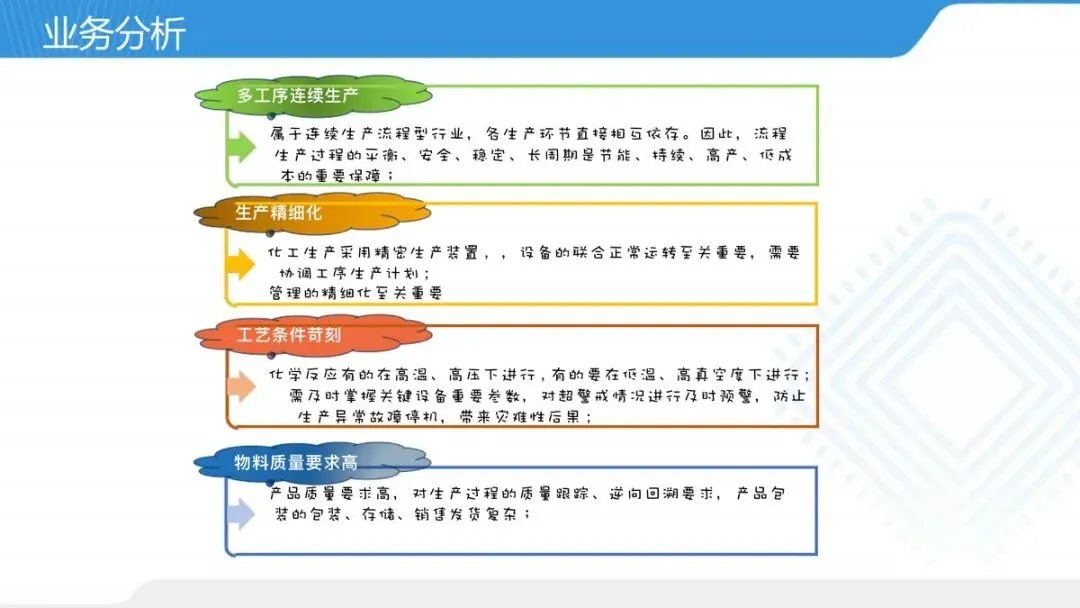

然而传统工厂的瓶颈恰恰集中在这里。批次管理粗放，原料、半成品、成品之间的关联信息断裂，出了问题难以逆向回溯到供应商、班组和具体工序。流程制造行业尤其如此：物料常以液体、气体、粉状形态存在，用罐、箱、柜、桶存储，需要严格的批号管理，从原材料、供应商、生产配方、中间品到产品全程留痕；化学反应有的在高温高压下进行，有的需低温高真空环境，超警戒情况依赖人工盯守，难以及时预警；多工序连续生产使各环节相互依存，设备联合运转的协调直接决定装置的安稳长满优。仓库出入库依赖纸质单据，账实不符、错拿错放时有发生。这些问题单靠某一套软件无法解决，需要以生产执行中枢为主线，把人、机、料、法、环各要素纳入同一套数字化体系。
二、解决方案

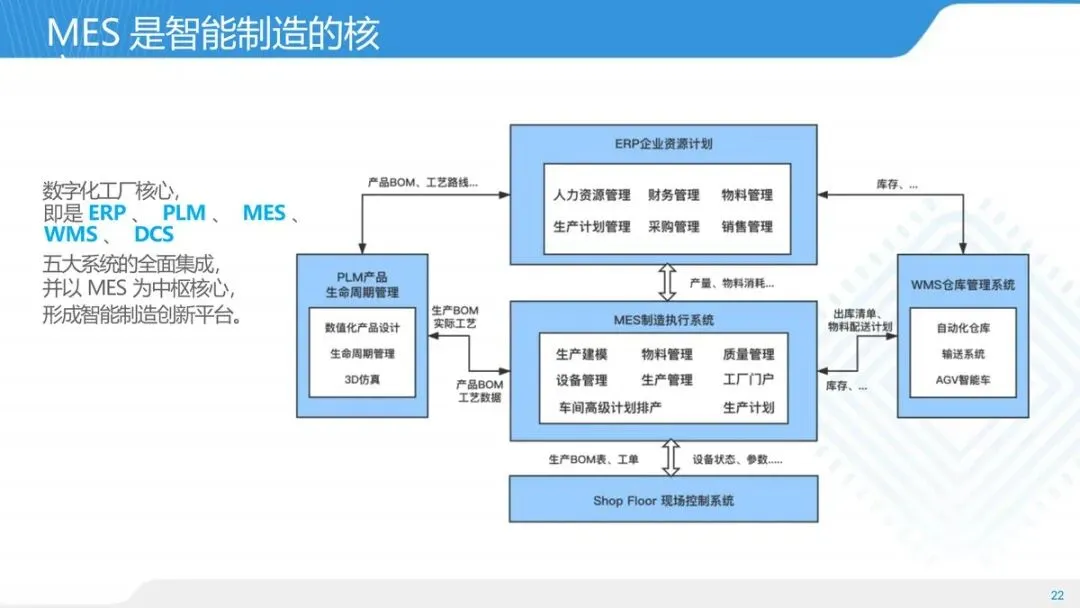

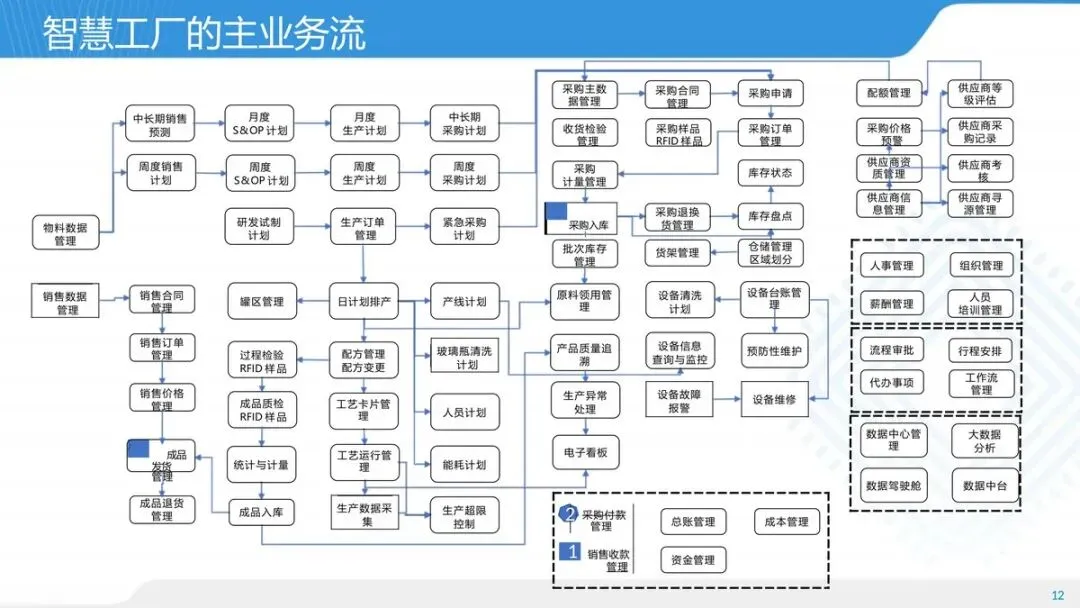

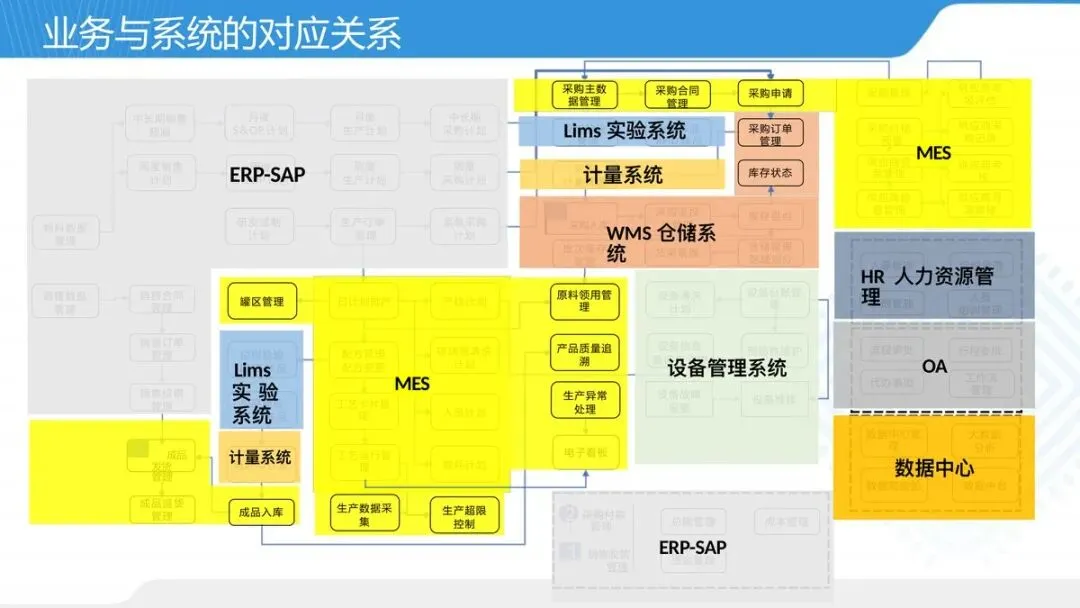

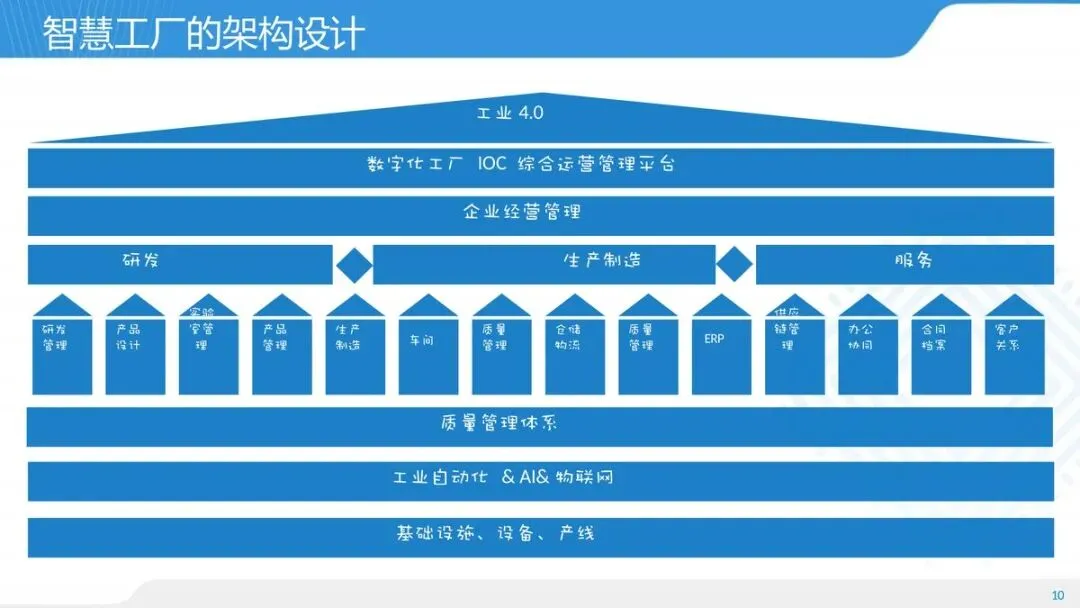

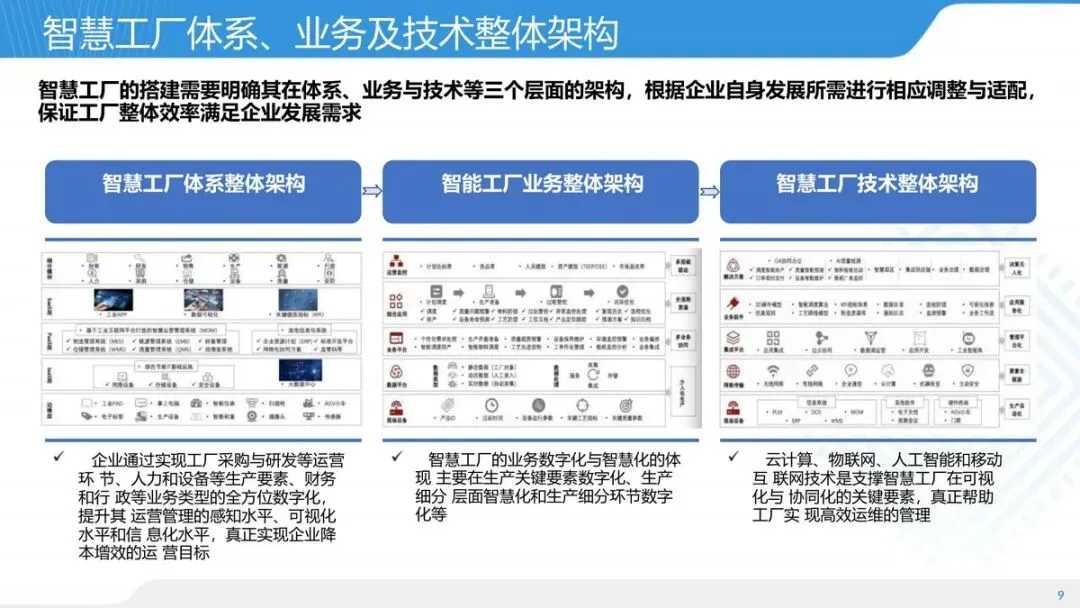

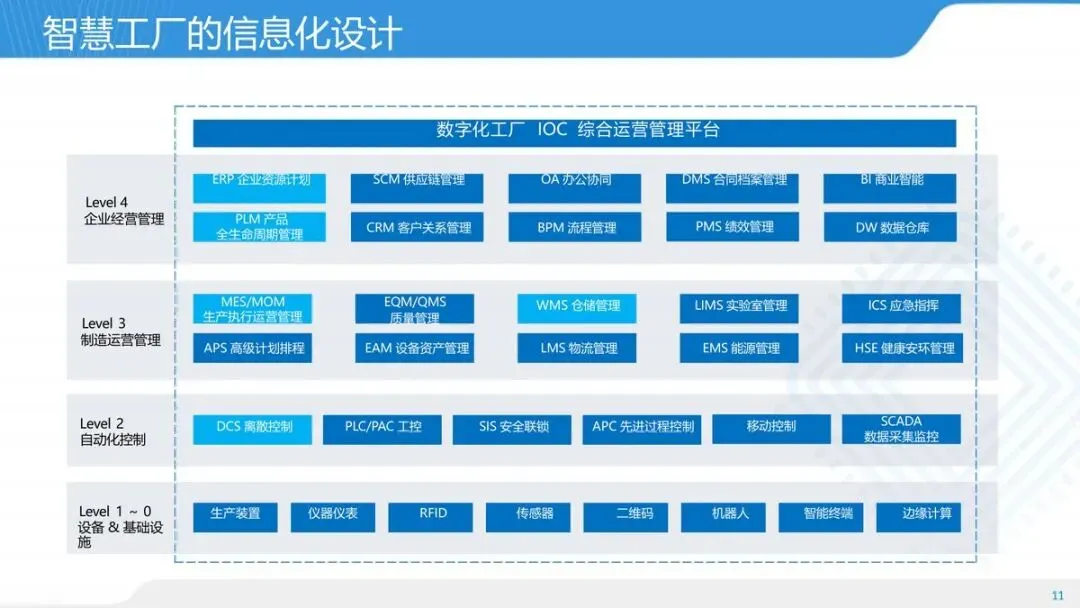

智慧工厂的落地，核心不是某一套系统，而是以MES为中枢的五大系统集成。数字化工厂的骨架，是ERP、PLM、MES、WMS、DCS五大系统的全面贯通，其中MES居于中枢地位，向上承接企业经营管理层，向下连接自动化控制层，横向打通计划、生产、质量、仓储各环节，形成智能制造创新平台。这套架构与传统「各系统独立建设、数据孤岛林立」的模式有本质区别，它要求围绕主增值链设计业务流，让经营数据、执行数据和控制数据在同一条链路上流动。其建设目标可概括为「六化」：以自动化、数字化、信息化、网络化、集成化、智能化的技术手段，实现一体化管理，完成生产经营「低成本、稳增长、高效益」的要求。
（一）围绕MES构建生产执行闭环

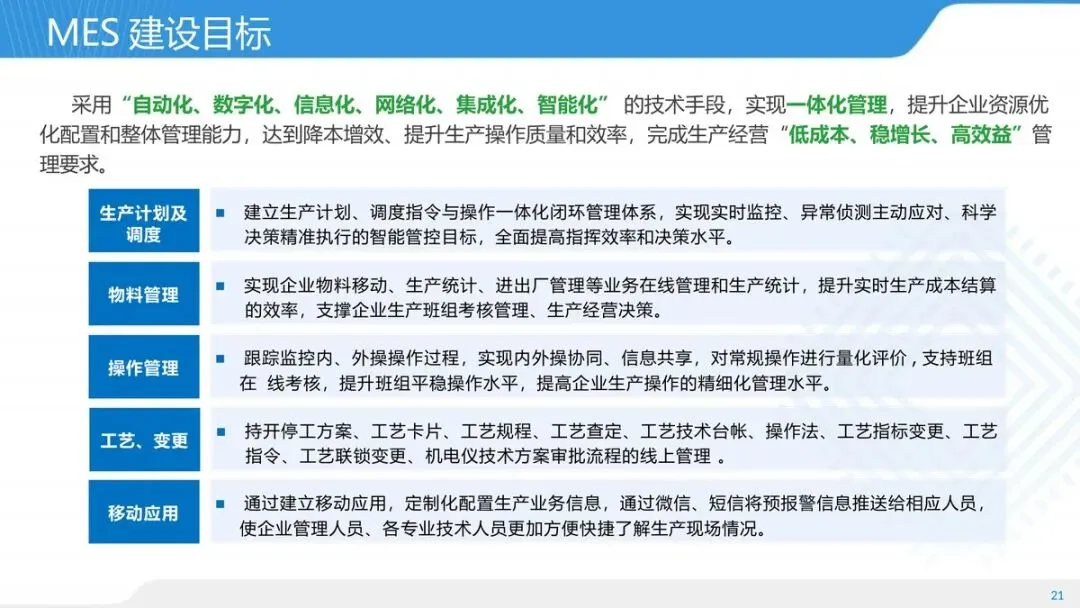

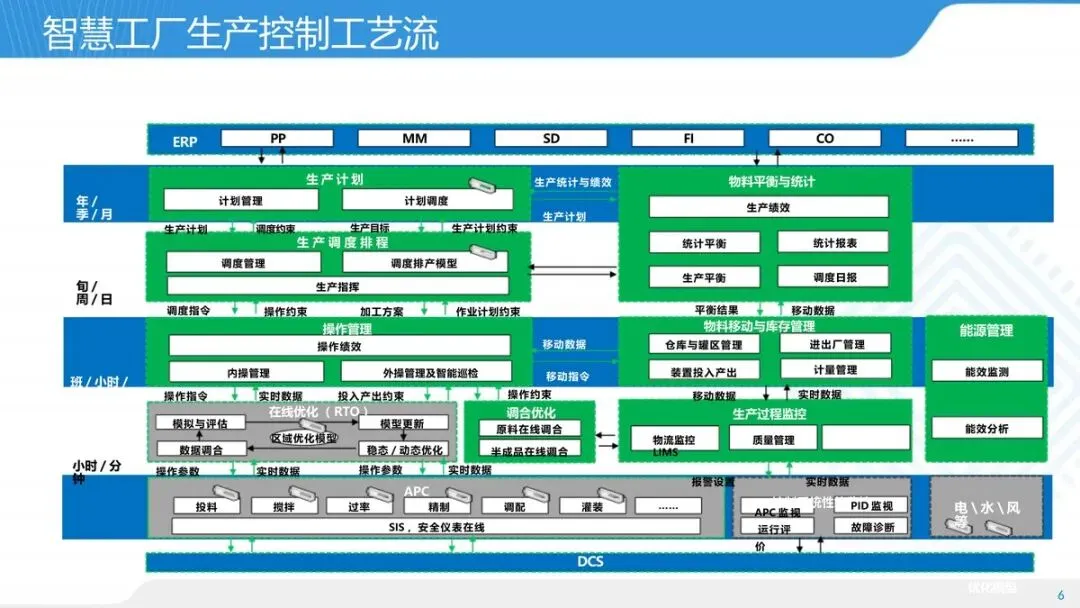

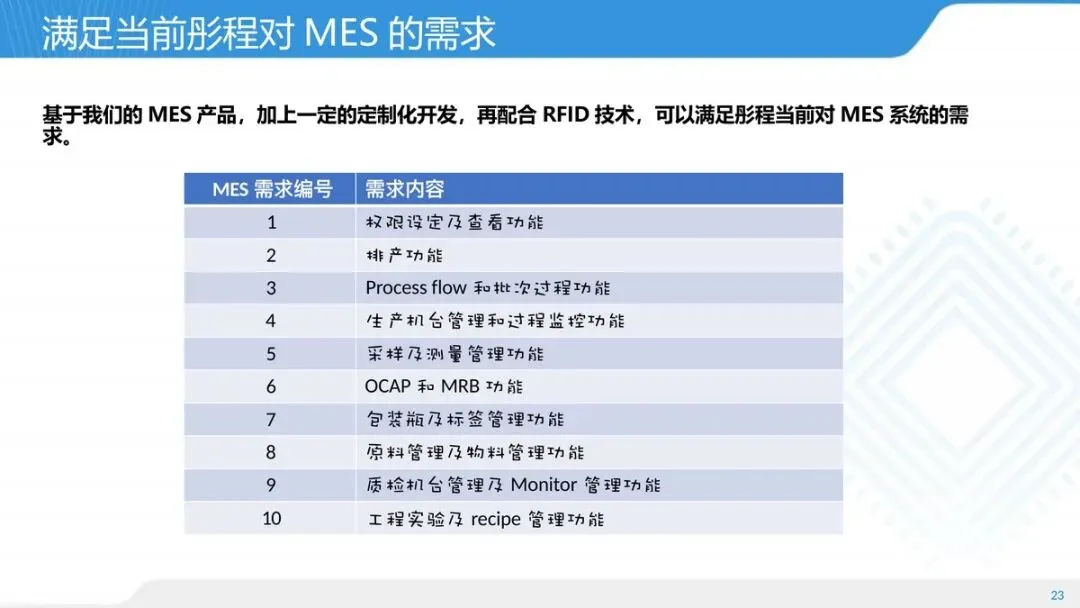

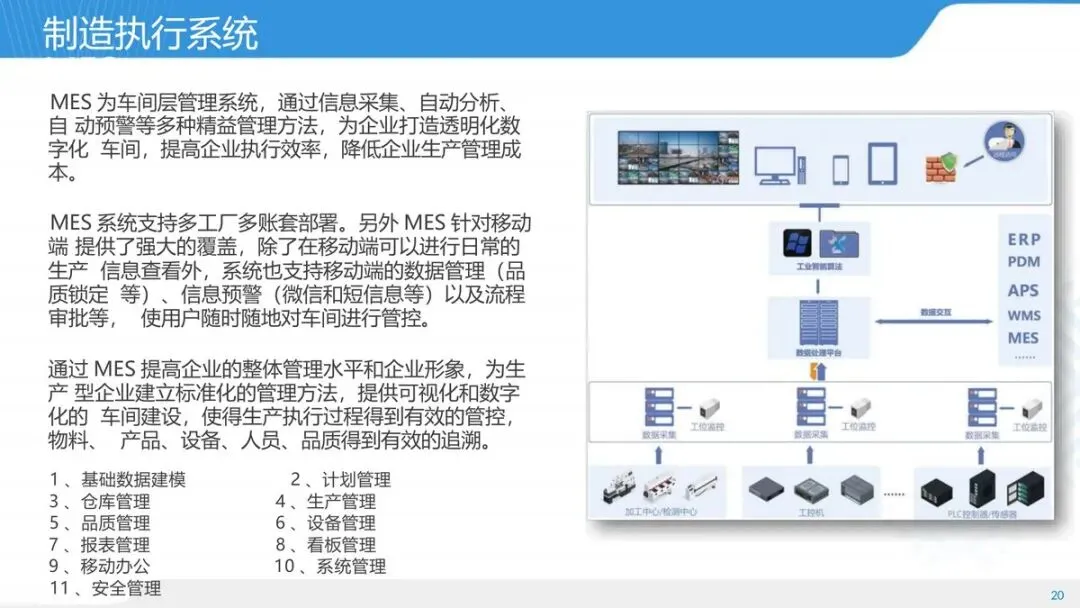

MES的价值在于把计划、调度与操作指令连成一体化闭环：根据ERP的销售预测与主生产计划，制定日计划、插单计划、人员排班与设备产能计划；生产过程中实时采集数据，异常自动侦测、主动预警，通过移动端推送给对应责任人；批次跟踪贯穿投料、工序、检验全流程，任何一个不合格批次都能锁定原料来源和工序环节。具体到建设目标，MES着力打通五个方面：一是生产计划、调度指令与操作的一体化闭环，实现实时监控、异常侦测主动应对、科学决策精准执行的智能管控；二是移动应用定制化配置生产业务信息，通过微信、短信将预报警信息推送到人；三是跟踪监控内外操操作过程，实现内外操协同与信息共享，对常规操作量化评价、支撑班组在线考核；四是物料移动、生产统计、进出厂管理在线化，提升实时生产成本结算效率；五是开停工方案、工艺卡片、工艺规程、工艺查定、工艺指令、工艺联锁变更等审批流程的线上管理。

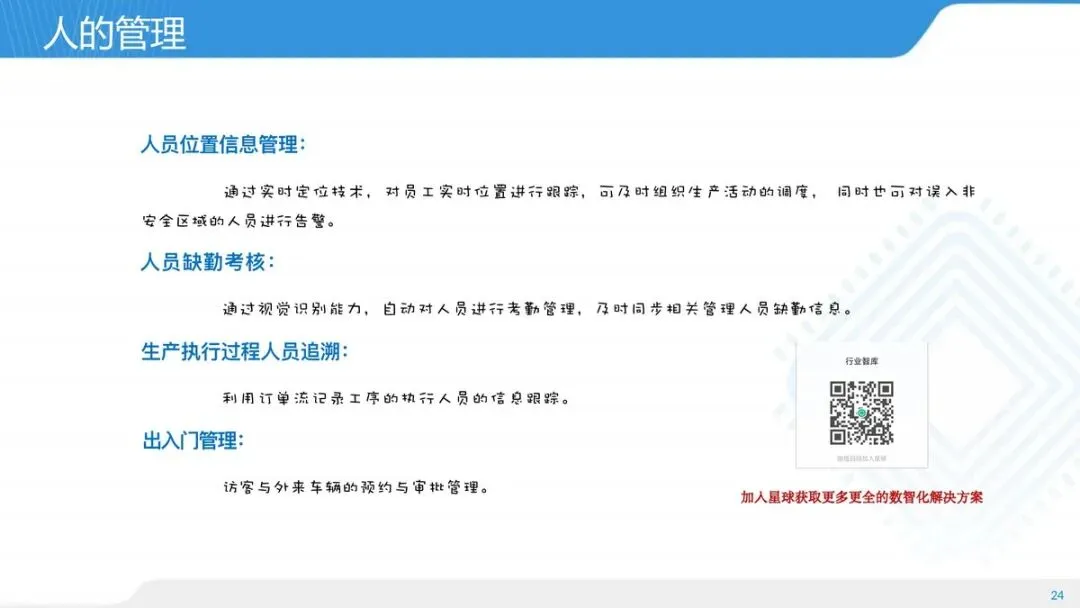

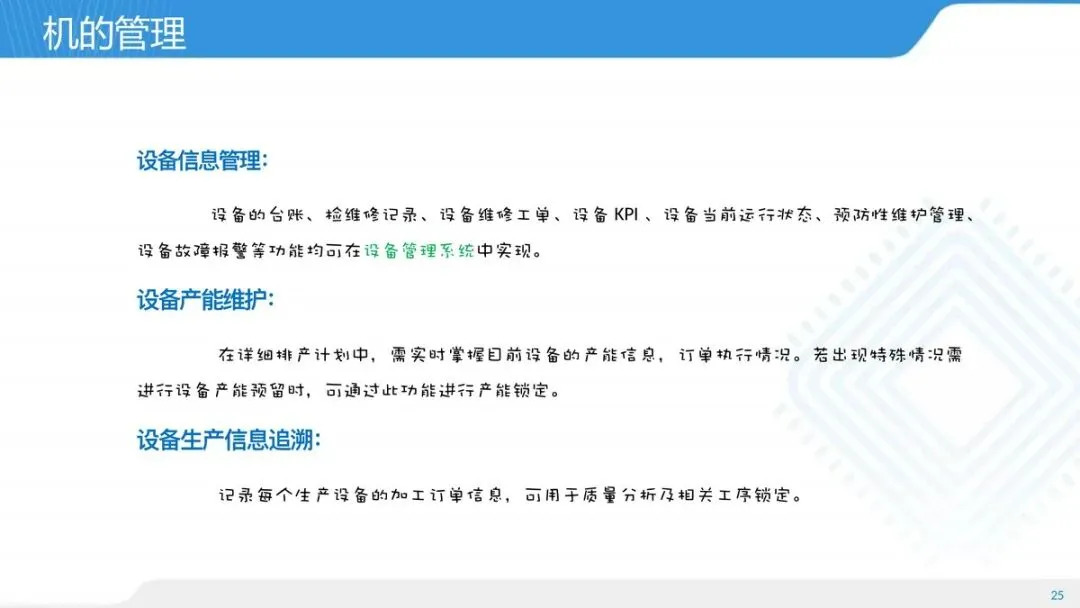

在此基础上，人的管理、机的管理、料的管理、法的管理、环的管理被逐项数字化。人的管理上，通过实时定位技术跟踪员工位置，及时组织生产调度，对误入非安全区域的人员自动告警，视觉识别自动考勤，订单流记录工序执行人员实现人员追溯，访客与外来车辆预约审批。机的管理上，设备台账、检维修记录、维修工单、设备KPI、预防性维护与故障报警全部进入设备管理系统，详细排产中实时掌握设备产能与订单执行情况，支持产能锁定与生产信息追溯。

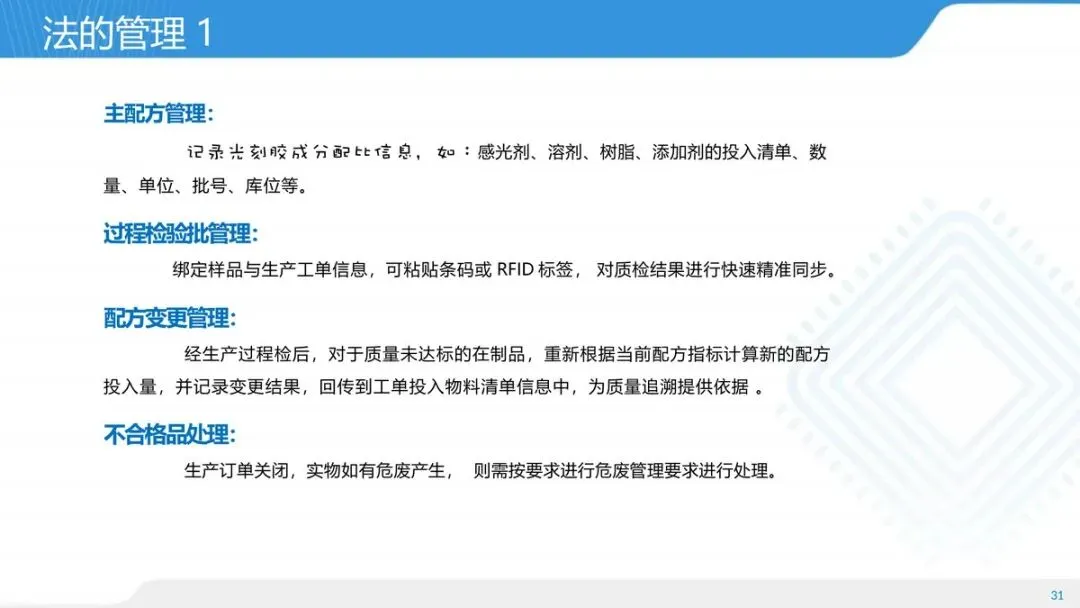

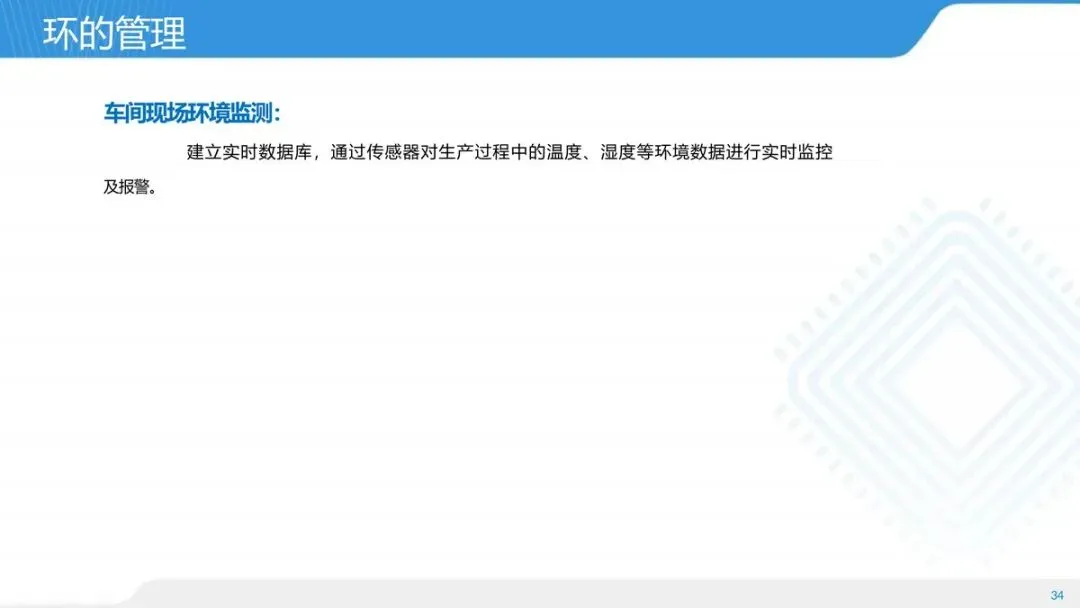

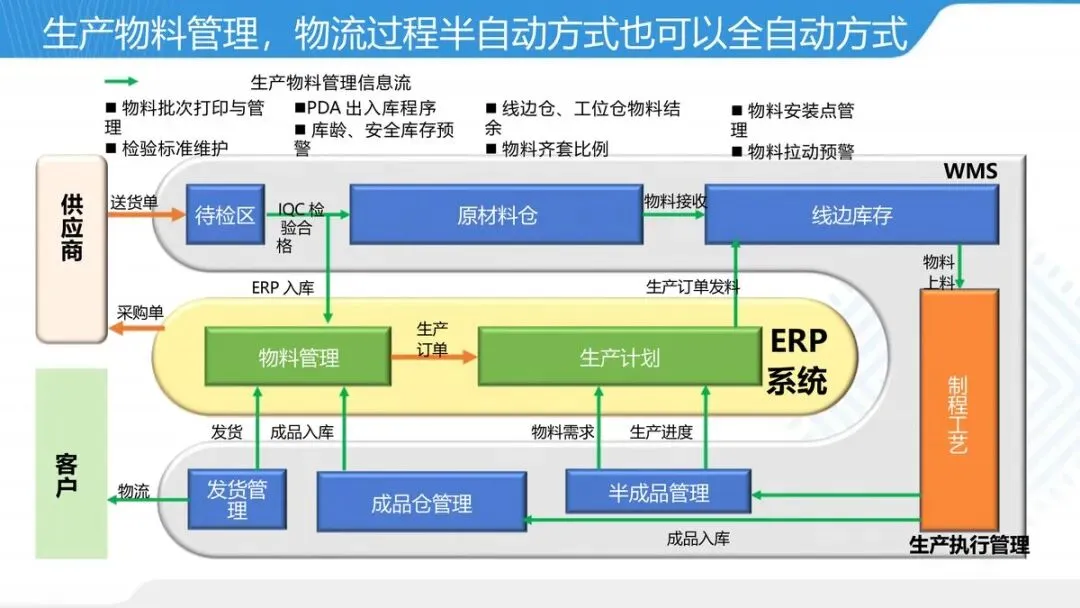

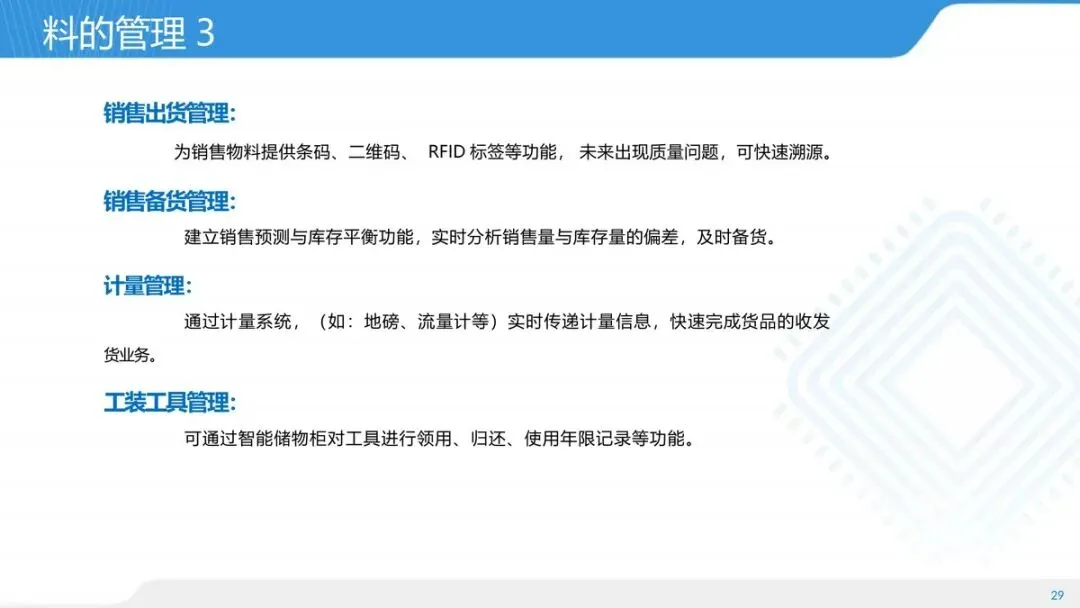

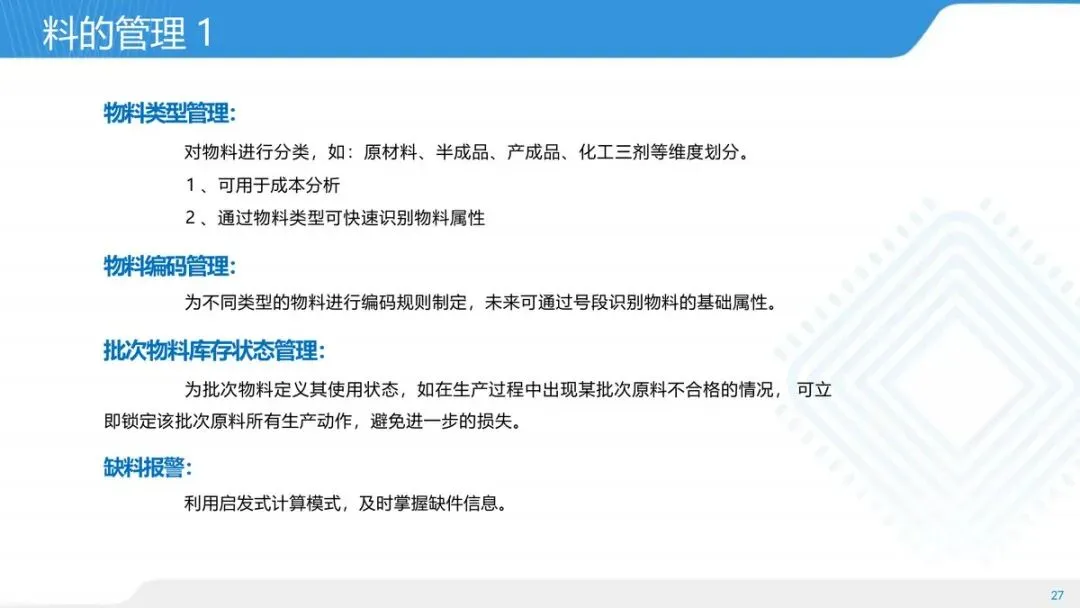

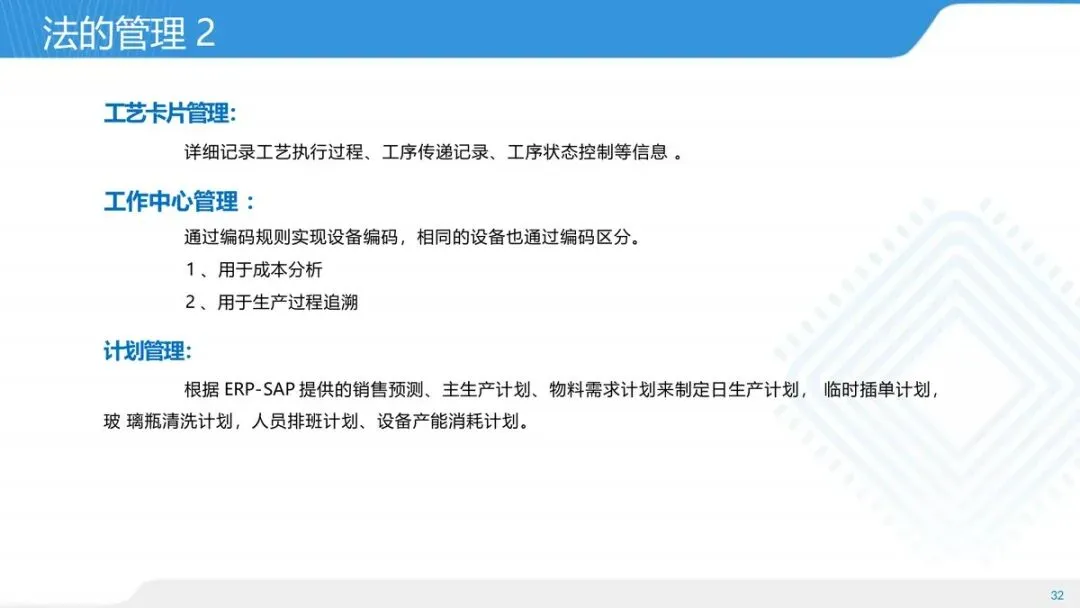

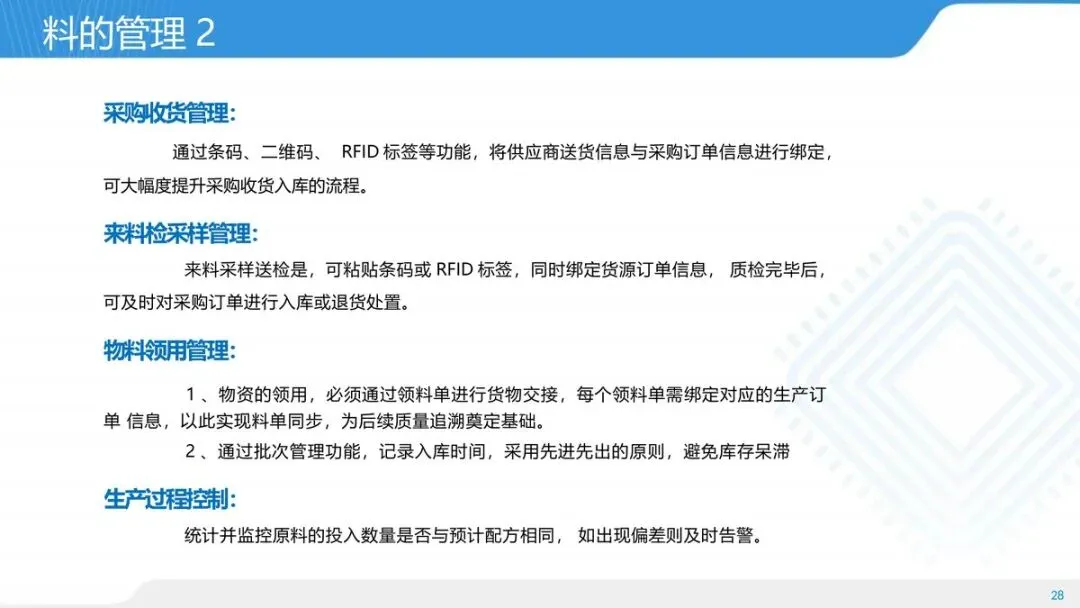

料的管理贯穿物料全生命周期：物料类型划分支撑成本分析与属性识别，物料编码规则让号段可反查基础属性，批次物料状态管理在不合格批次出现时立即锁定生产动作，启发式计算实现缺料报警。法的管理上，主配方管理记录光刻胶等产品的成分配比与投入清单，过程检验批绑定样品与工单，配方变更经检验后自动重算投入量并回传工单，不合格品按危废管理要求闭环处置。环的管理上，建立实时数据库，通过传感器对车间温度、湿度等环境数据进行实时监控与报警。
（二）以条码与RFID构建全程质量追溯链

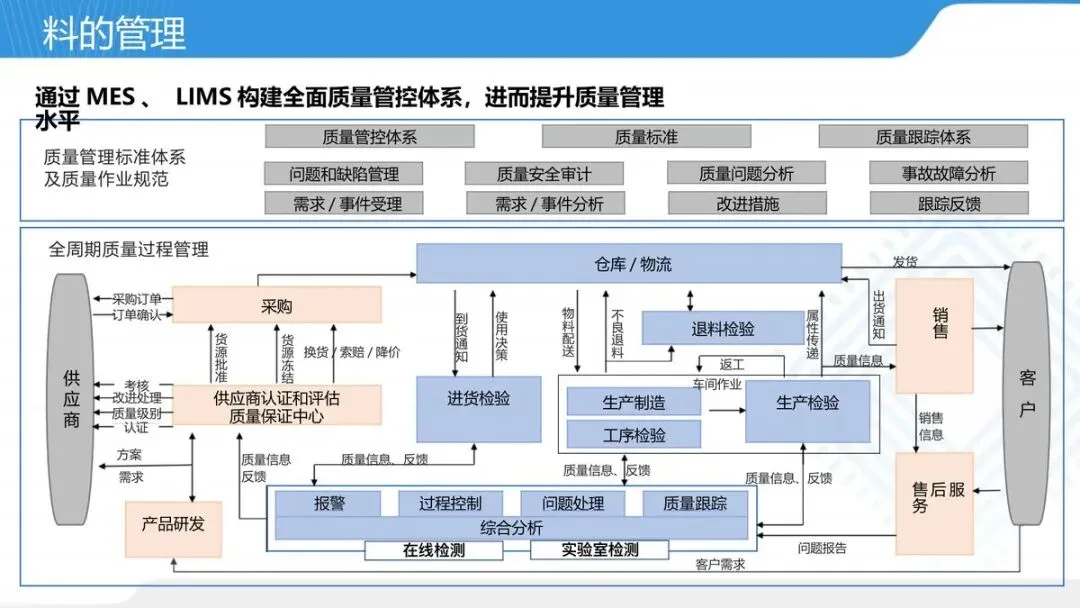

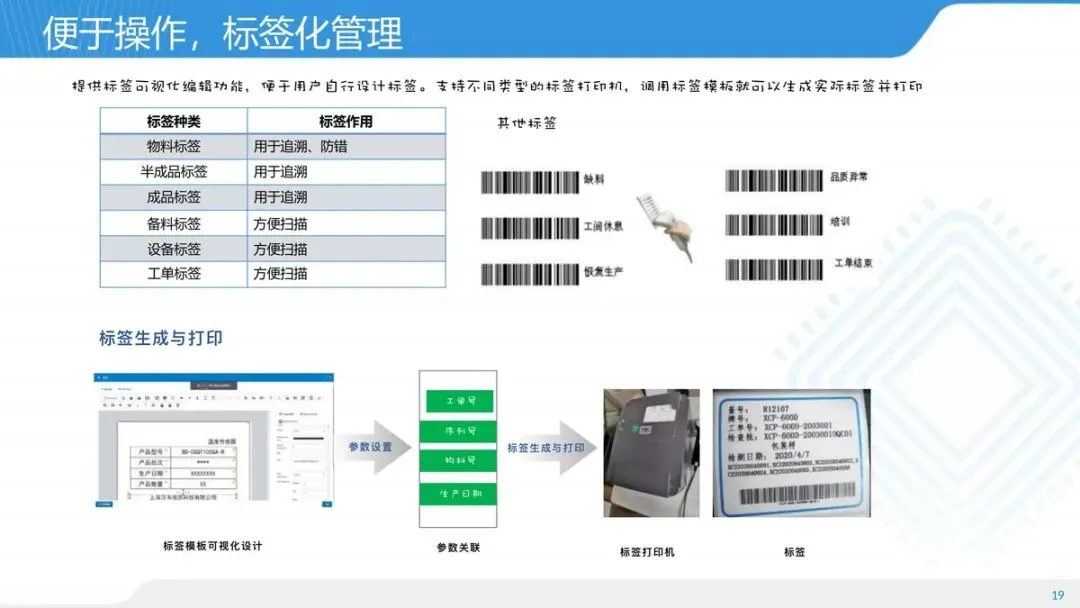

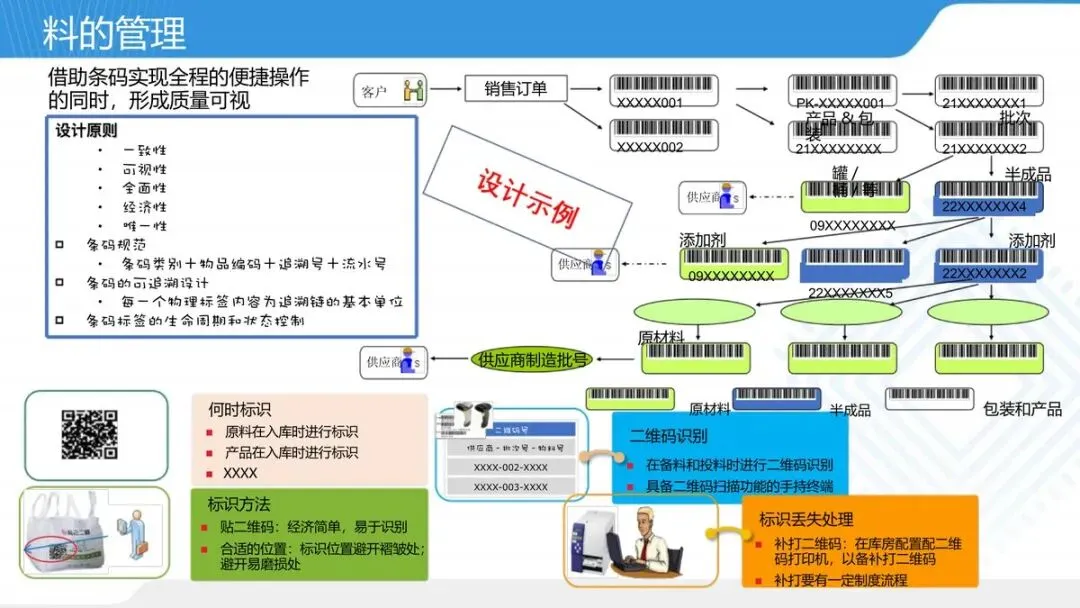

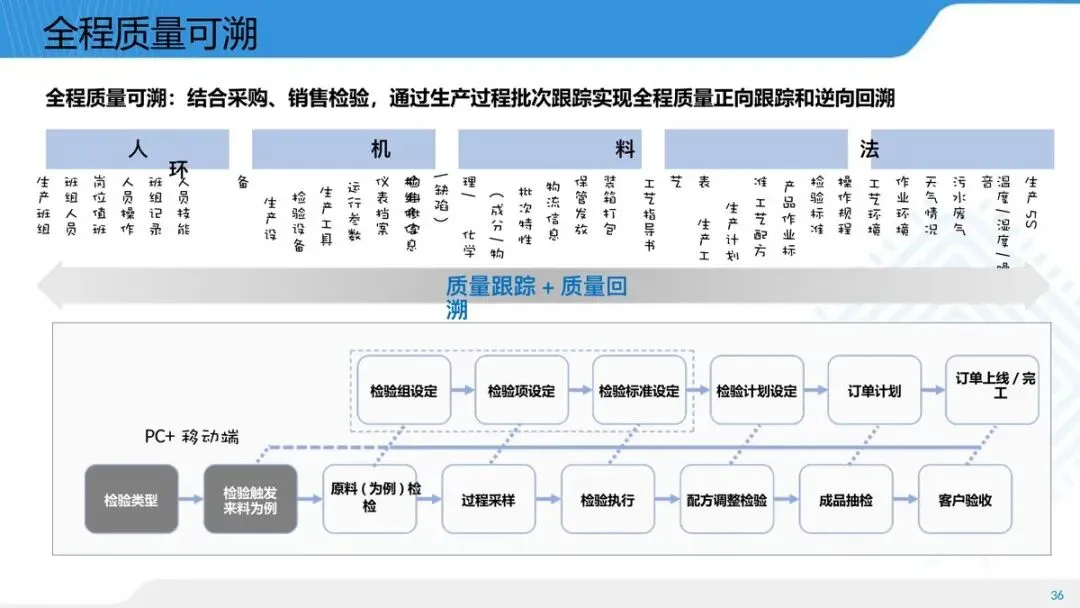

全周期质量管理的落脚点是标识体系。原料入库即贴码，产品下线即贴码，条码类别、物品编码、追溯号、流水号四位一体，每一个物理标签都是追溯链的基本单位。标签按用途细分：物料标签用于追溯与防错，半成品标签、成品标签支撑全程追溯，备料标签、设备标签、工单标签方便扫描操作，标签模板可视化编辑，可对接不同类型的标签打印机。条码设计遵循一致性、可视性、全面性、经济性、唯一性原则，标识方法以贴二维码为主，位置避开褶皱与易磨损处，库房配置二维码打印机以备补打。从供应商制造批号到批次物料号再到产品包装，正向可跟踪、逆向可回溯，质量异常时通过批次锁定快速止损。

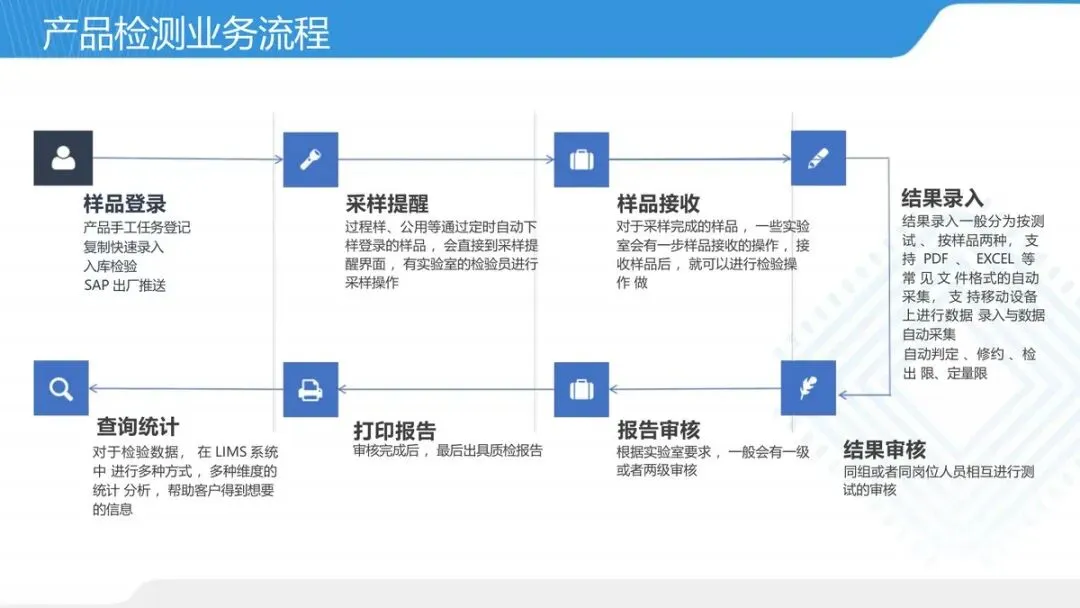

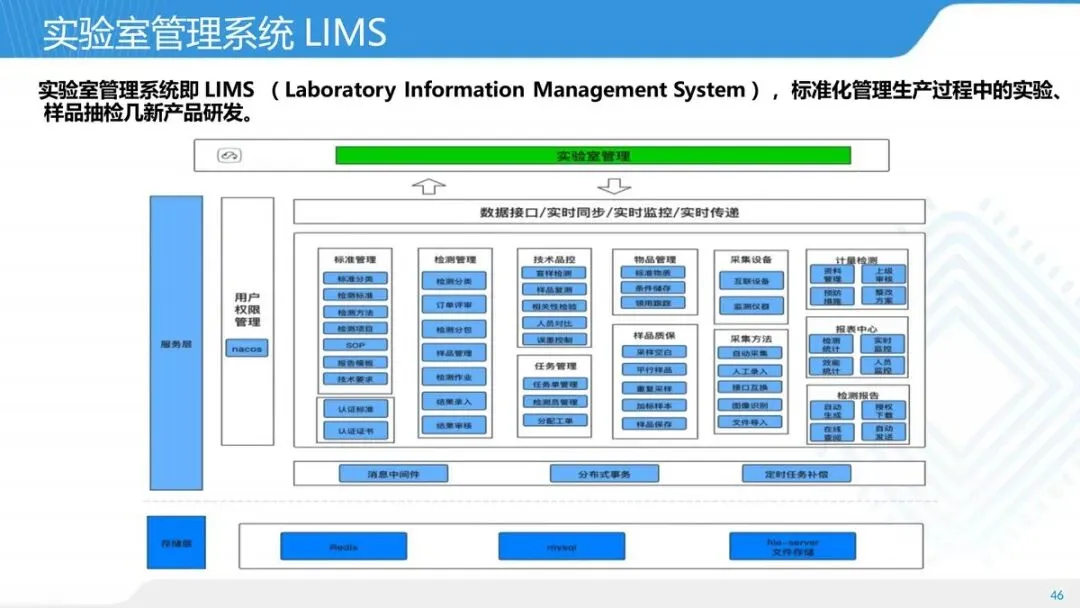

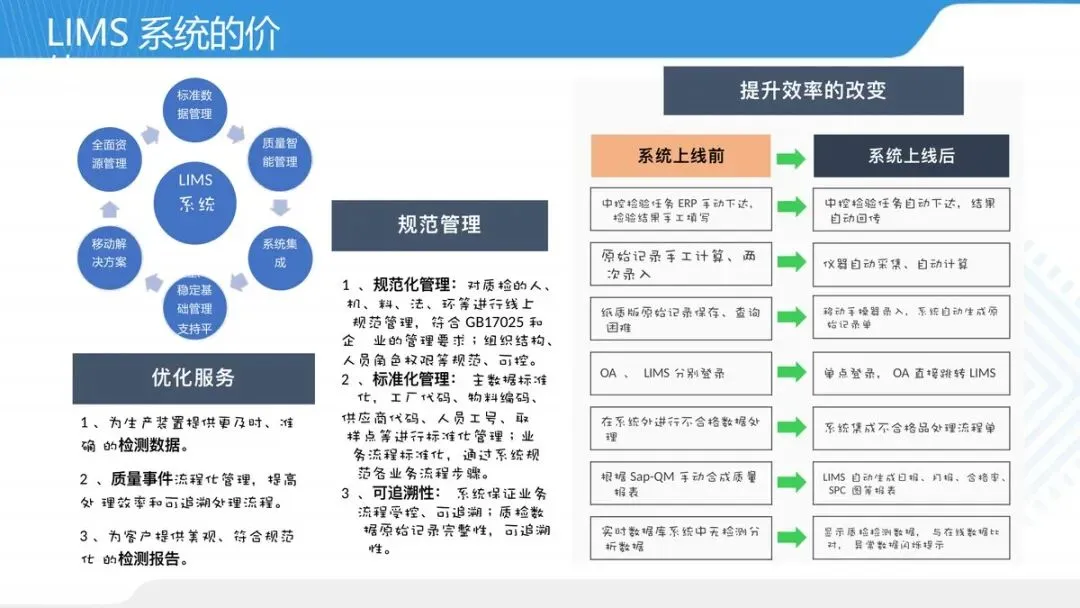

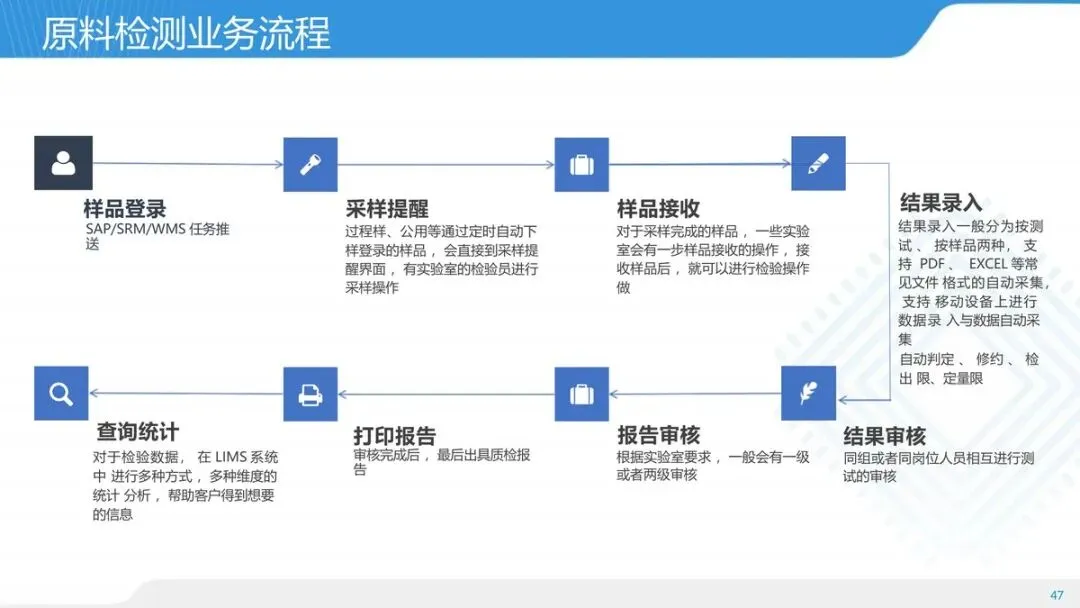

配合LIMS实验室管理系统，检验任务自动下达、结果自动回传。原料检测与产品检测两条业务流程全线贯通：样品登录支持SAP/SRM/WMS任务推送与手工登记，采样提醒自动生成，结果录入支持按测试、按样品两种方式并兼容PDF、EXCEL自动采集，自动判定、修约、检出限与定量限，同组互审与报告两级审核，最终规范化出具质检报告。

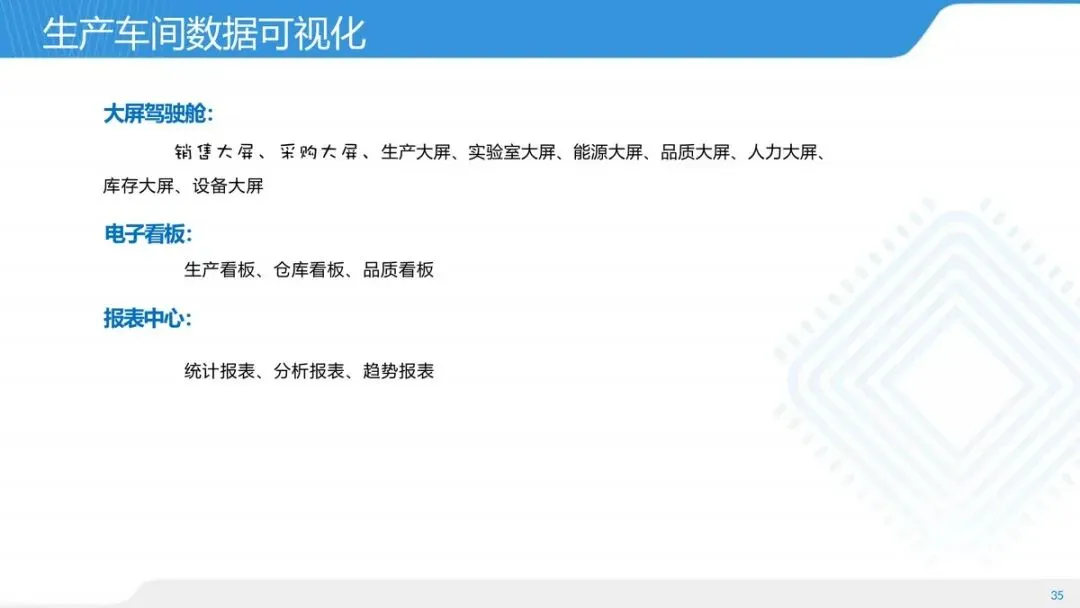

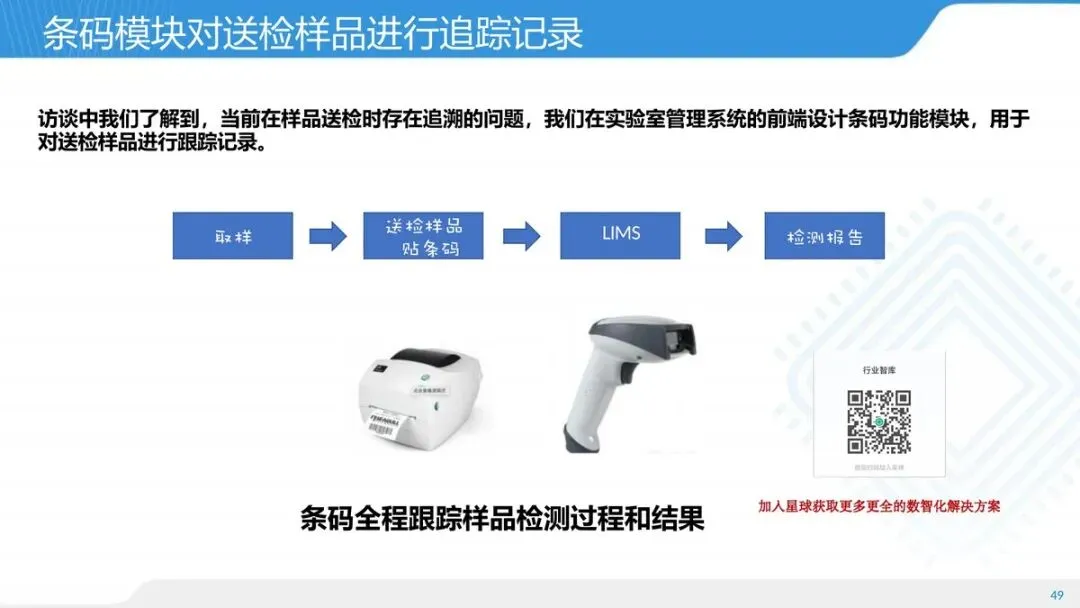

检测数据与在线数据实时比对，异常数据闪烁提示，质量事件流程化处理，不合格品处理流程单系统集成，彻底告别纸质原始记录手工计算、两次录入的低效模式。条码模块对送检样品全程跟踪，从取样、贴码到检测报告出具，样品检测过程和结果全程留痕。生产现场的数据可视化同步跟上：销售、采购、生产、实验室、能源、品质、库存、设备九类大屏驾驶舱，加上生产、仓库、品质三类电子看板与报表中心，让管理者随时随地掌握车间动态，远程参与生产指挥与修正。
（三）WMS、设备健康管理与安全体系协同支撑

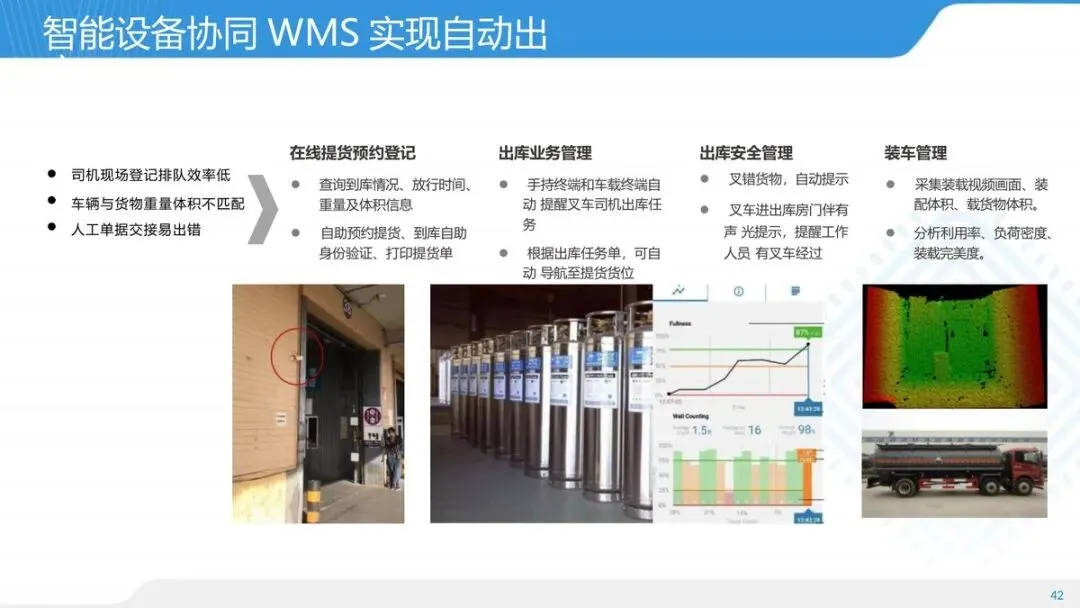

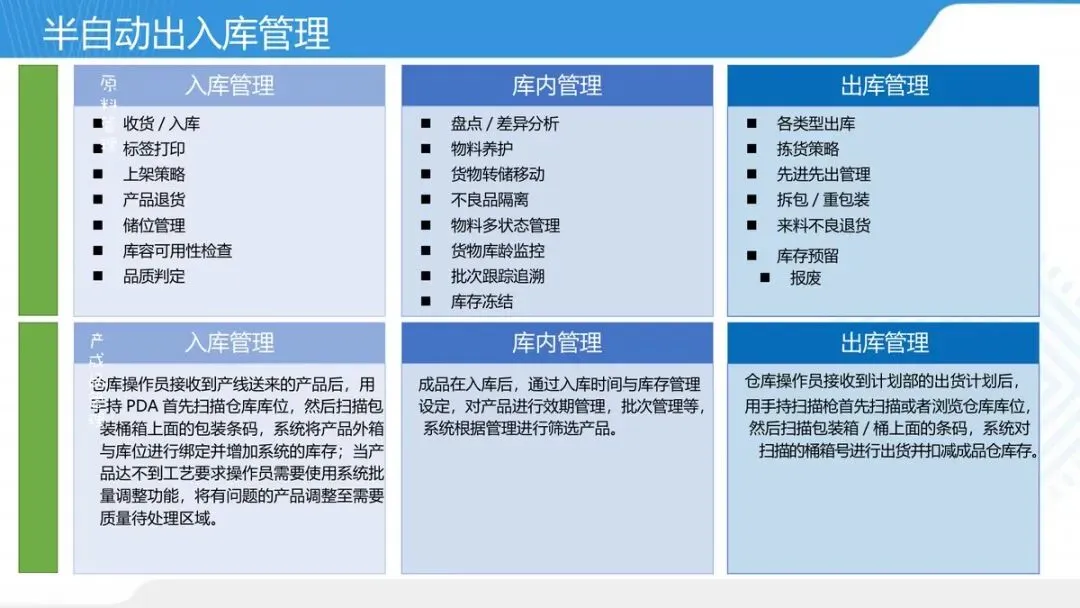

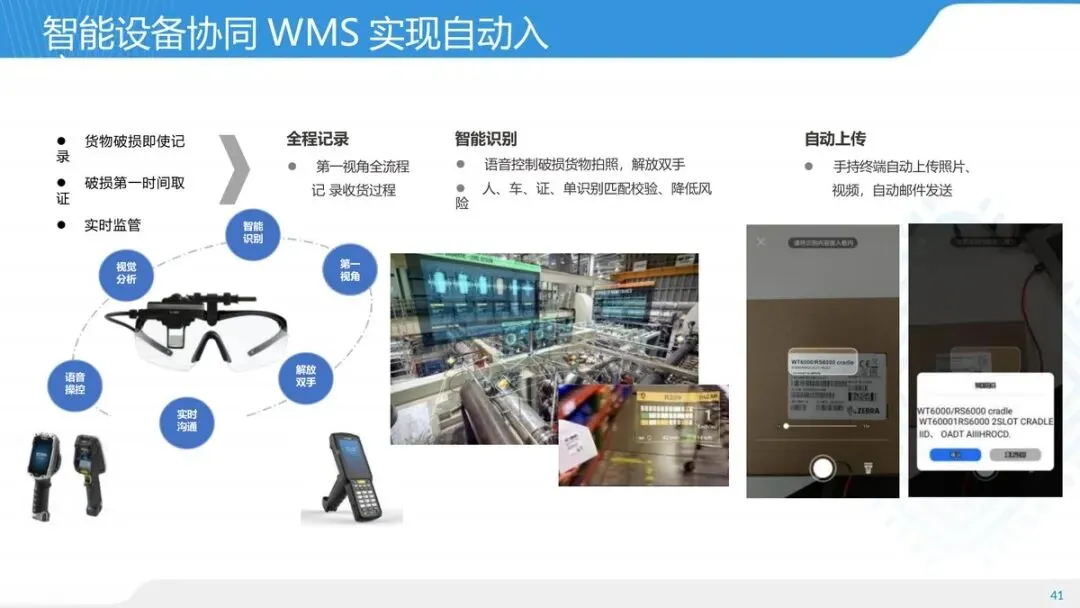

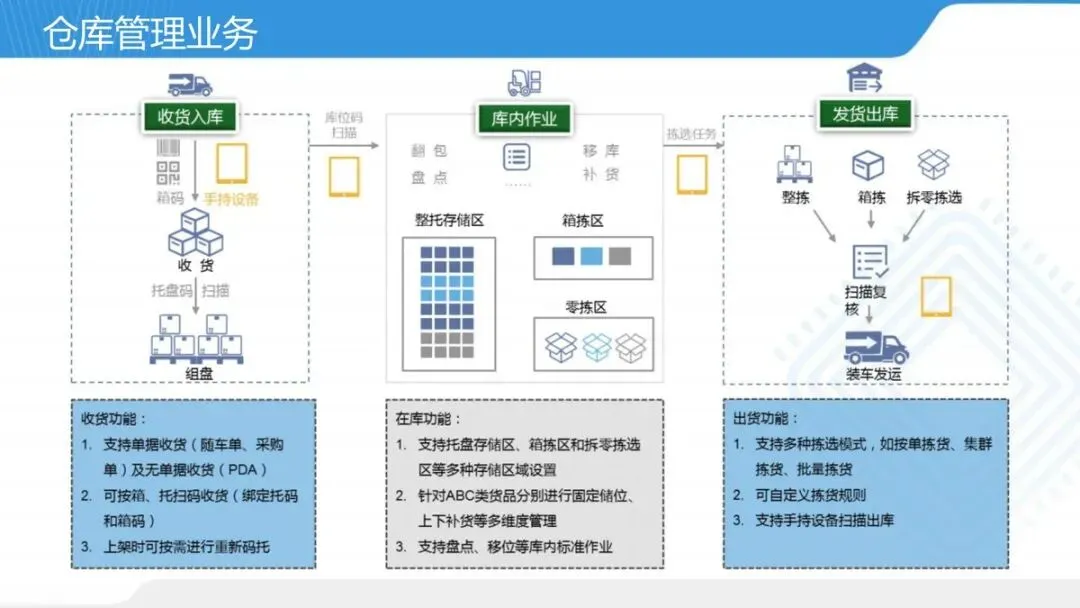

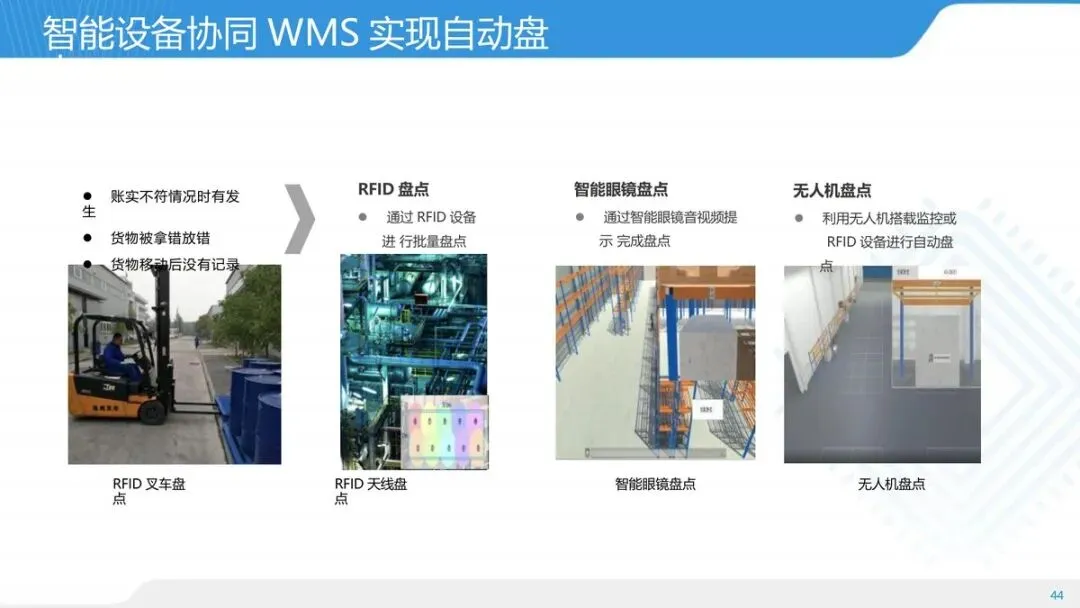

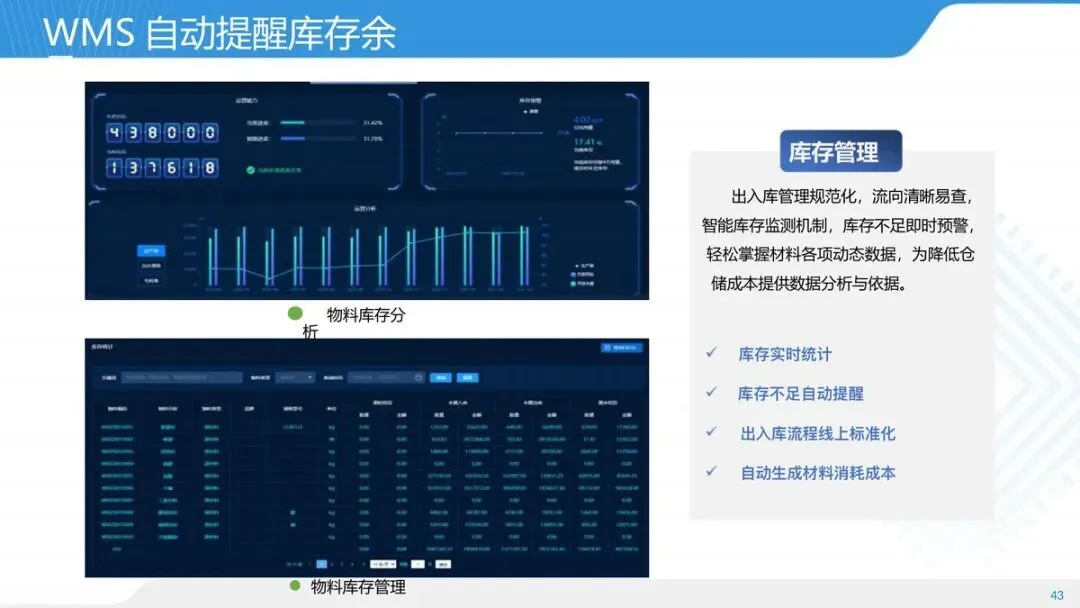

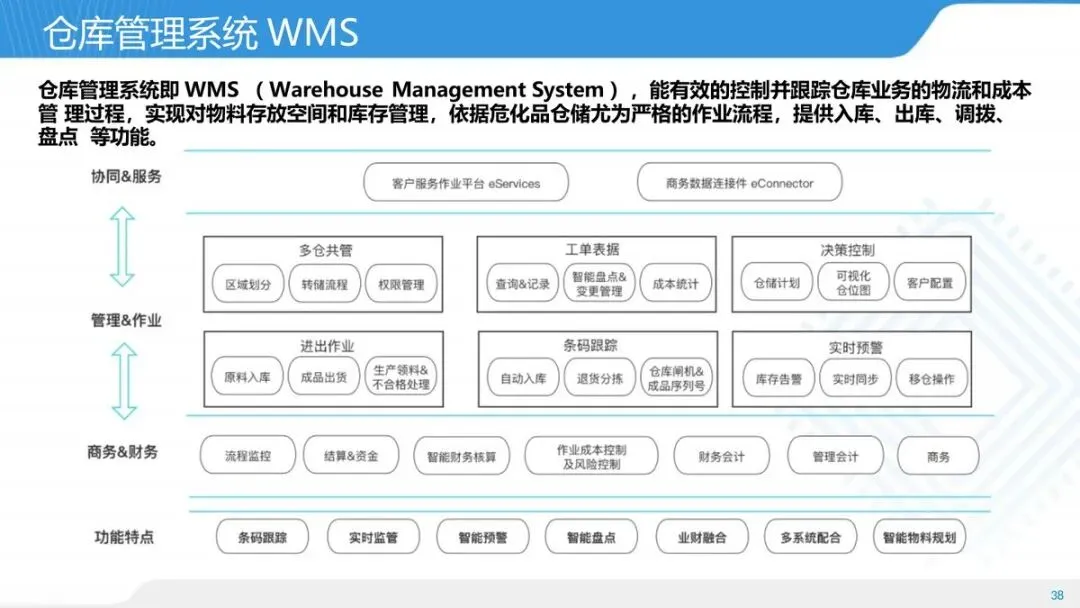

仓储层面，WMS覆盖入库、出库、调拨、盘点全流程。入库时手持PDA扫描仓库库位与包装条码，将产品外箱与库位绑定，不达工艺要求的产品批量调整至质量待处理区域；出库时根据计划部的出货计划，扫描库位与桶箱条码，系统自动扣减成品库存。出入库流程线上标准化，拣货策略、先进先出、拆包重包装、库存预留、效期管理、批次跟踪、库龄监控与库存冻结等功能齐备，库存不足自动提醒，账实不符的问题从源头被压缩。与智能设备协同后，自动入库实现智能识别、自动上传与全程记录，破损货物拍照取证解放双手；自动出库支持在线提货预约、自助身份验证、叉车任务自动导航与装车视频采集；盘点方式升级为智能眼镜、无人机与RFID批量盘点三种，货物移动全程留痕。

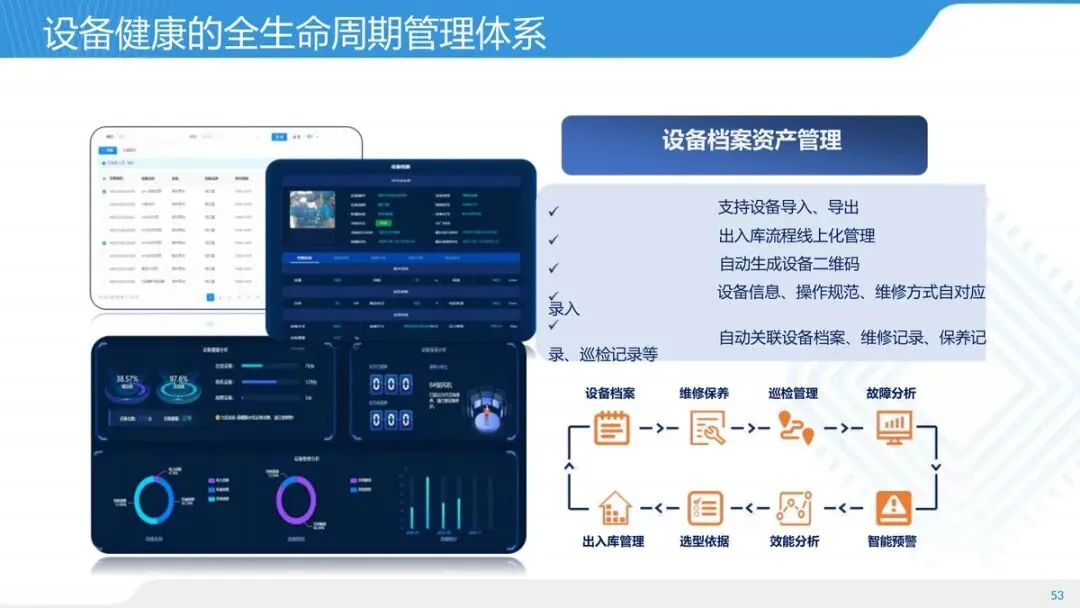

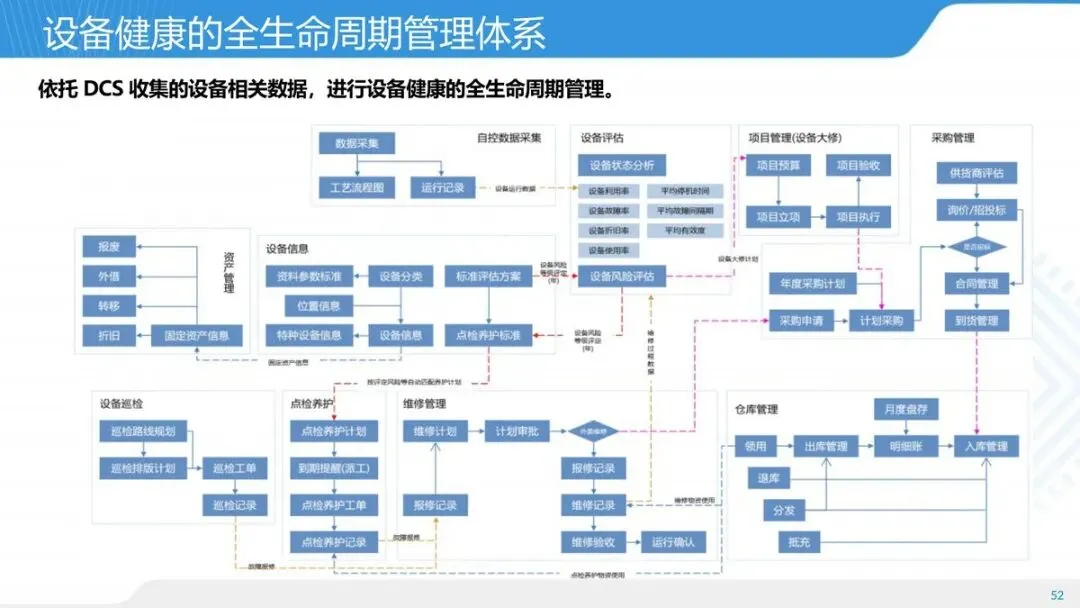

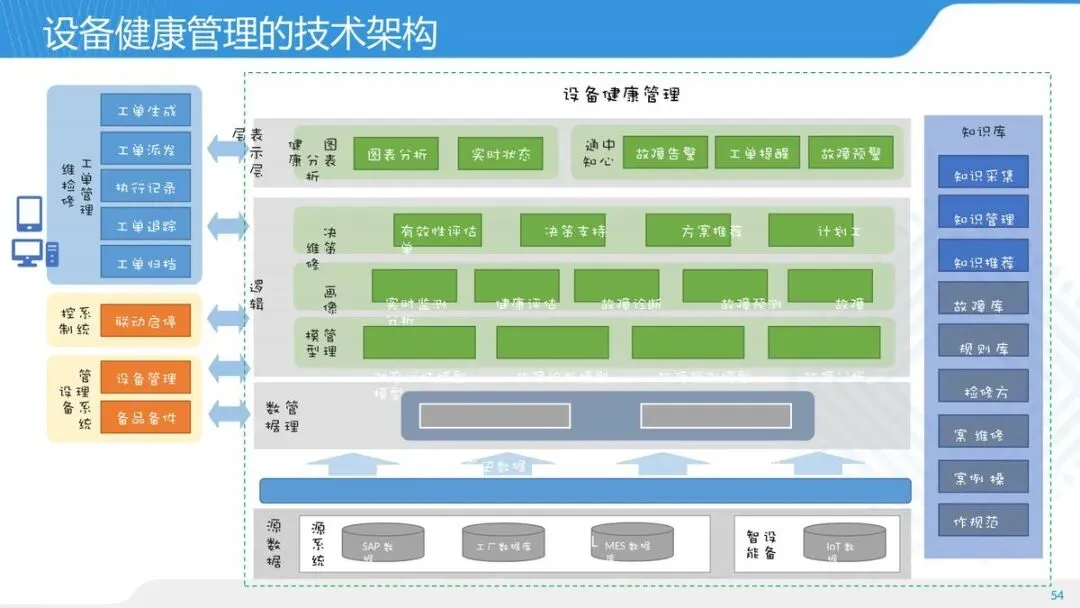

设备层面，依托DCS收集的设备数据构建设备健康全生命周期管理。设备档案、出入库、选型依据、效能分析、智能预警、维修保养、巡检管理、故障分析构成完整链条，设备二维码自动生成，信息、操作规范、维修方式自动关联档案。技术架构上，历史数据与实时数据经ETL进入状态评估、故障诊断、故障预测、故障分析四类模型，知识库沉淀检修方案、维修案例、操作规范与工单档案，支撑有效性评估、决策支持与方案推荐，最终形成工单生成、派发、执行、追踪、归档的闭环。

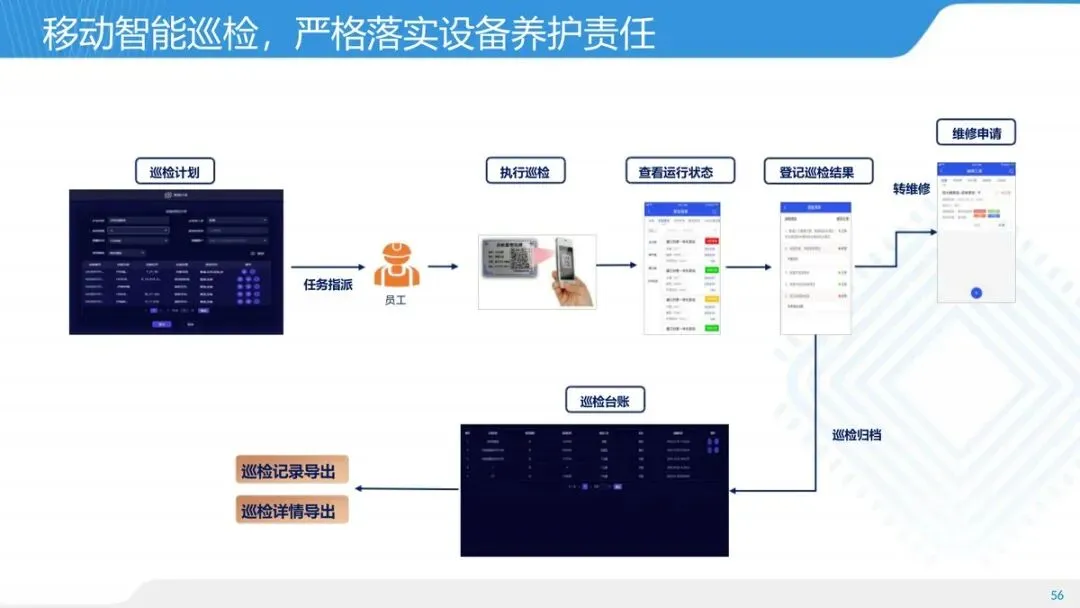

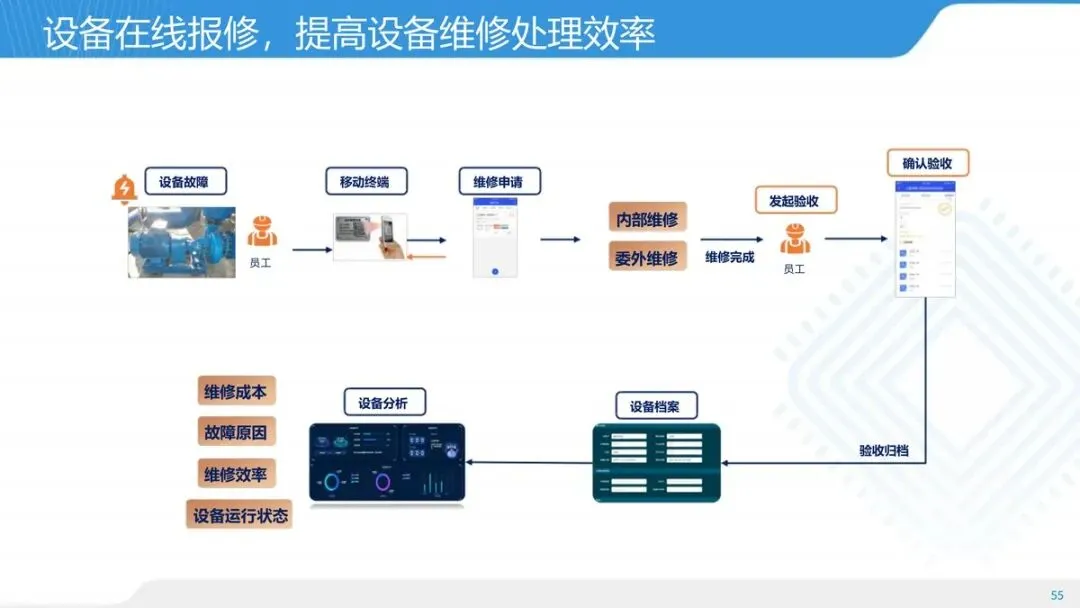

移动端在线报修简化维修流程，内部维修与委外维修分开管理，维修成本、故障原因、维修效率可分析；移动智能巡检落实设备养护责任，巡检台账、巡检归档、记录导出线上完成。安全层面，SIS安全仪表系统在基本功能之外，提供预报警、联锁延时、第一事故原因区别、分级安全联锁、手动紧急停车与安全联锁复位等附加功能，保障事故安全联锁的可靠投运。

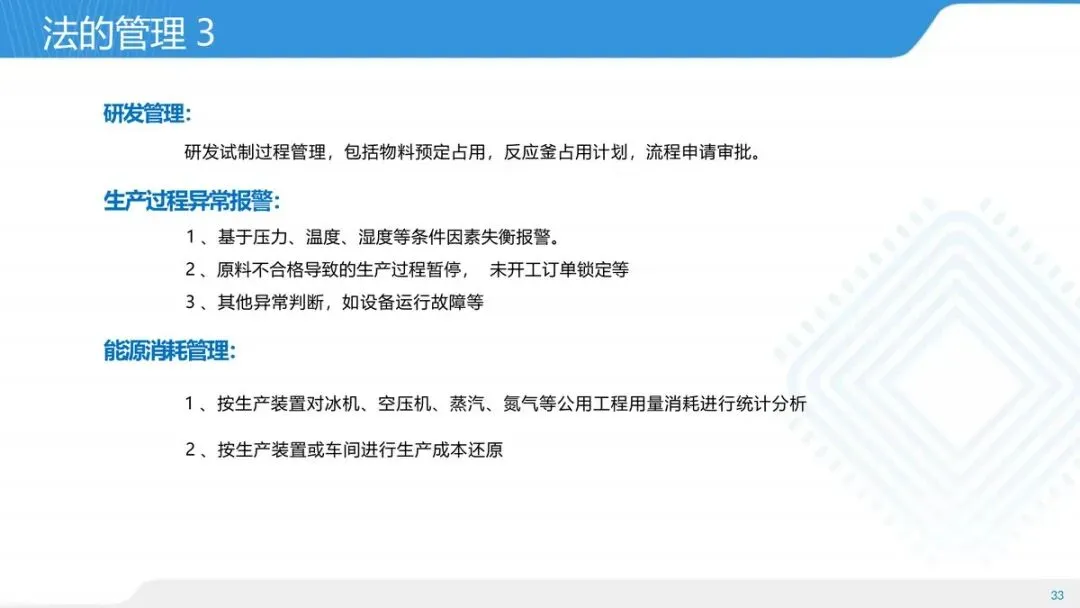

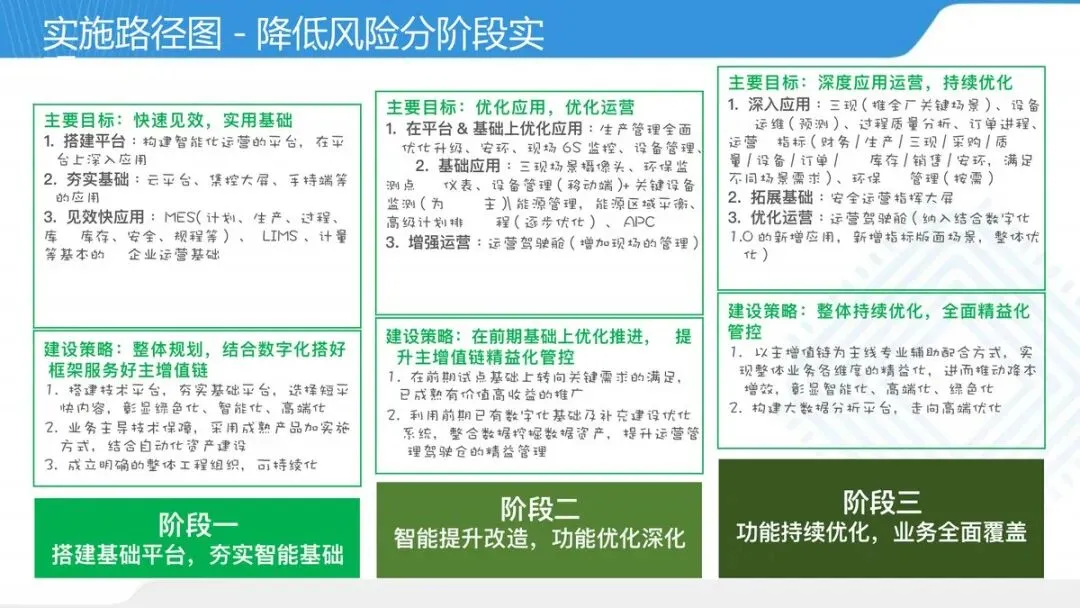

能源管理同样纳入体系：按生产装置对冰机、空压机、蒸汽、氮气等公用工程用量统计分析，按装置或车间做生产成本还原。整个建设过程按三阶段路径推进：阶段一搭建基础平台，优先上见效快的MES、LIMS与计量等基础应用；阶段二智能提升改造，优化生产管理、安环、6S监控与设备管理，深化能源管理；阶段三功能持续优化，围绕主增值链实现各维度精益化，构建大数据分析平台走向高端优化，以降低风险、分阶段释放价值。
三、方案价值
这套方案的价值，在于它是可进化的制造中枢：以MES为核、数据为链、追溯为盾，把流程制造企业带进「全程可溯、异常可预警、决策有依据」的智能运行状态。当每一批物料、每一道工序、每一台设备都进入数据链条，降本增效就不再是口号，而是生产体系自我优化的自然结果，这正是流程制造从数字化走向智能化的必经之路。

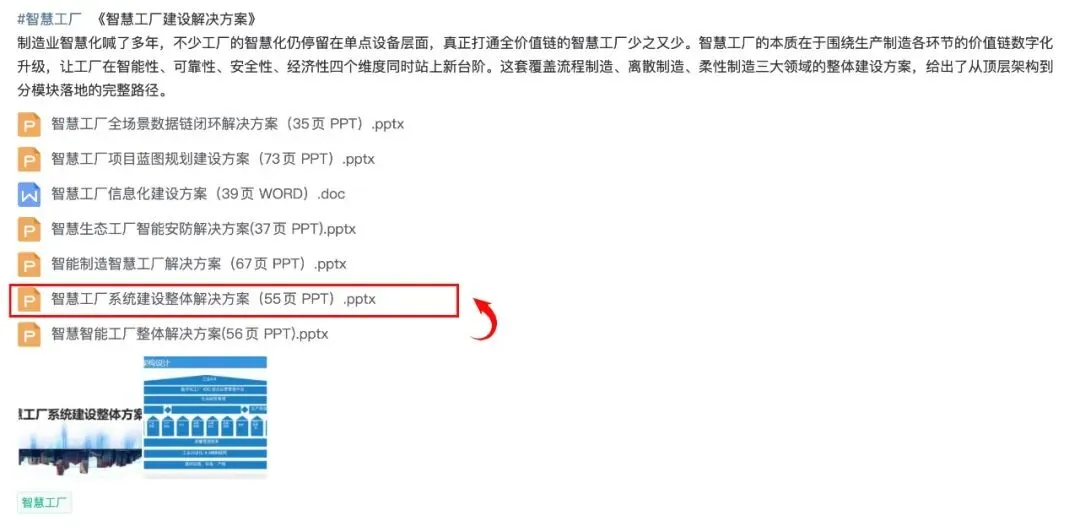

在此环境下，分享一套解决方案：《智慧工厂建设解决方案》值得参考借鉴~
