资料解读：深入浅出图解电气安全常识手册

详细资料请看本解读文章的最后内容。

这份电气安全常识手册内容体系完整，紧扣国家多项电气安全标准，从基础常识、设备管控、应急处置、问题排查四大维度，全面梳理电气安全全流程知识，兼具专业性与实用性，适用于各行业电气作业人员、现场管理人员及普通用电人群学习参考。

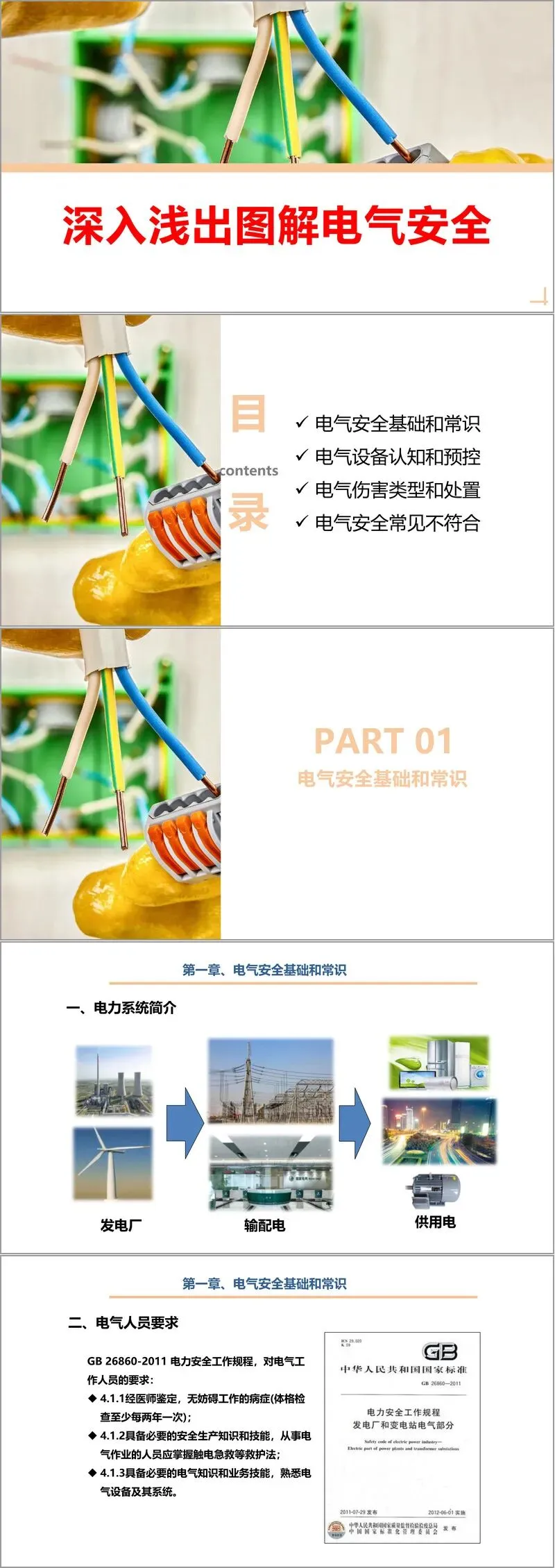

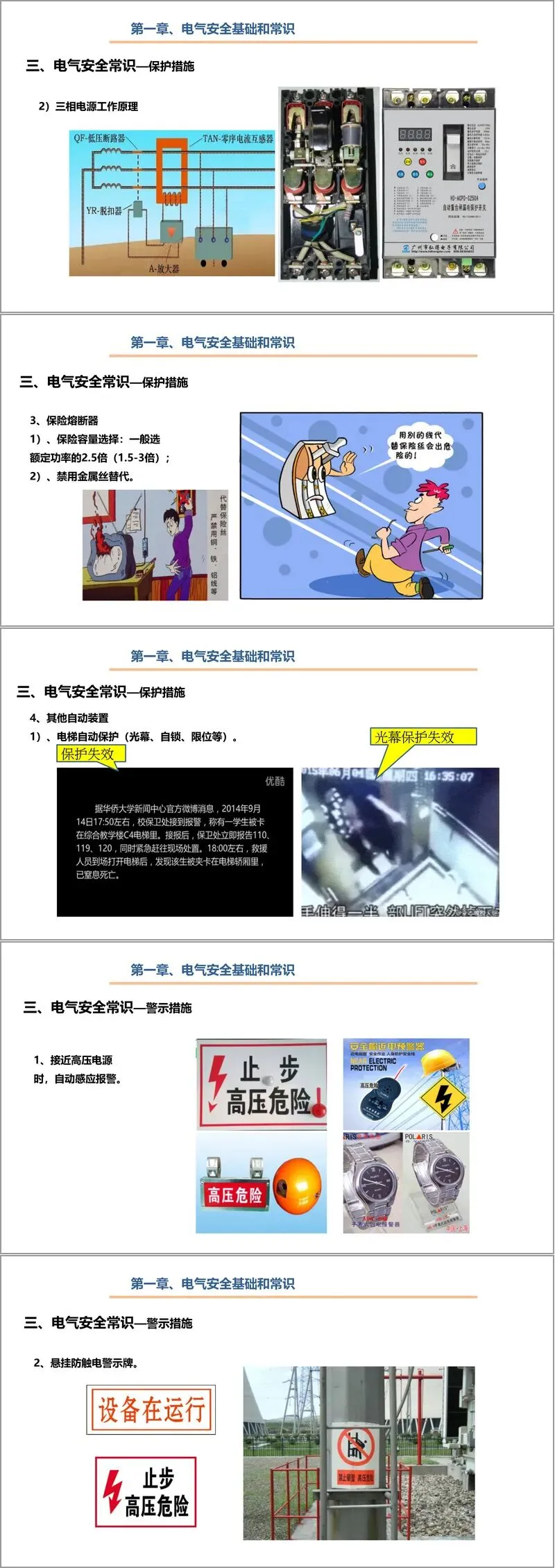

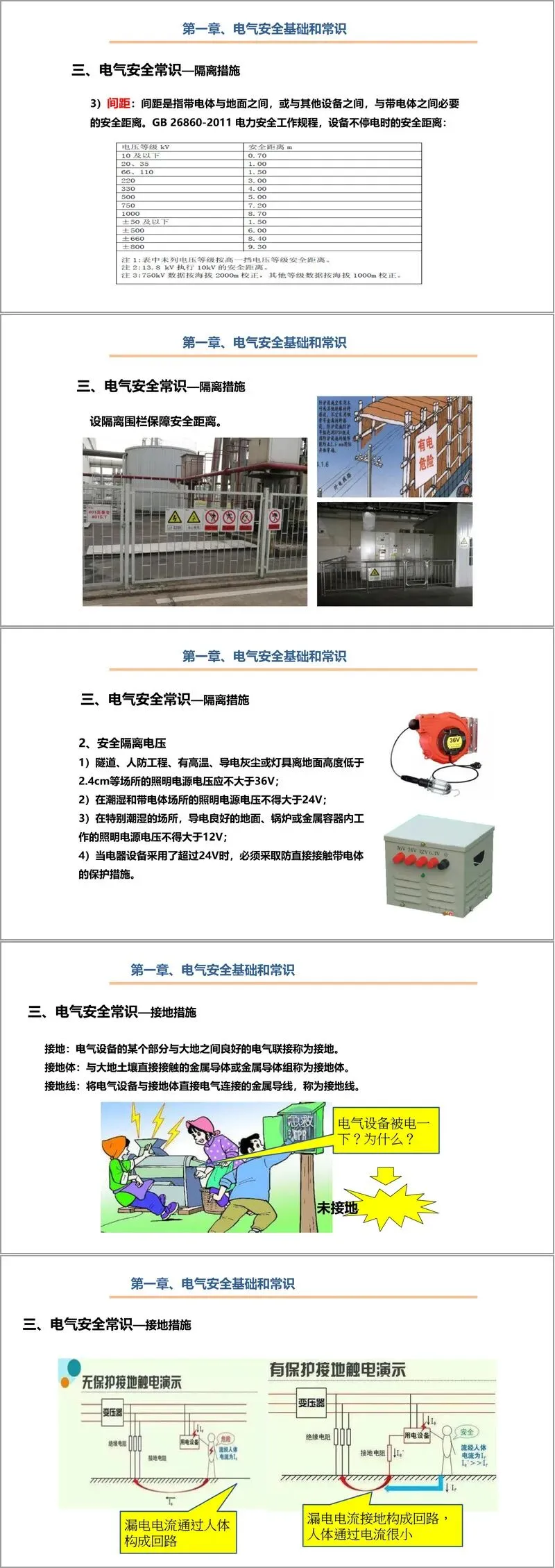

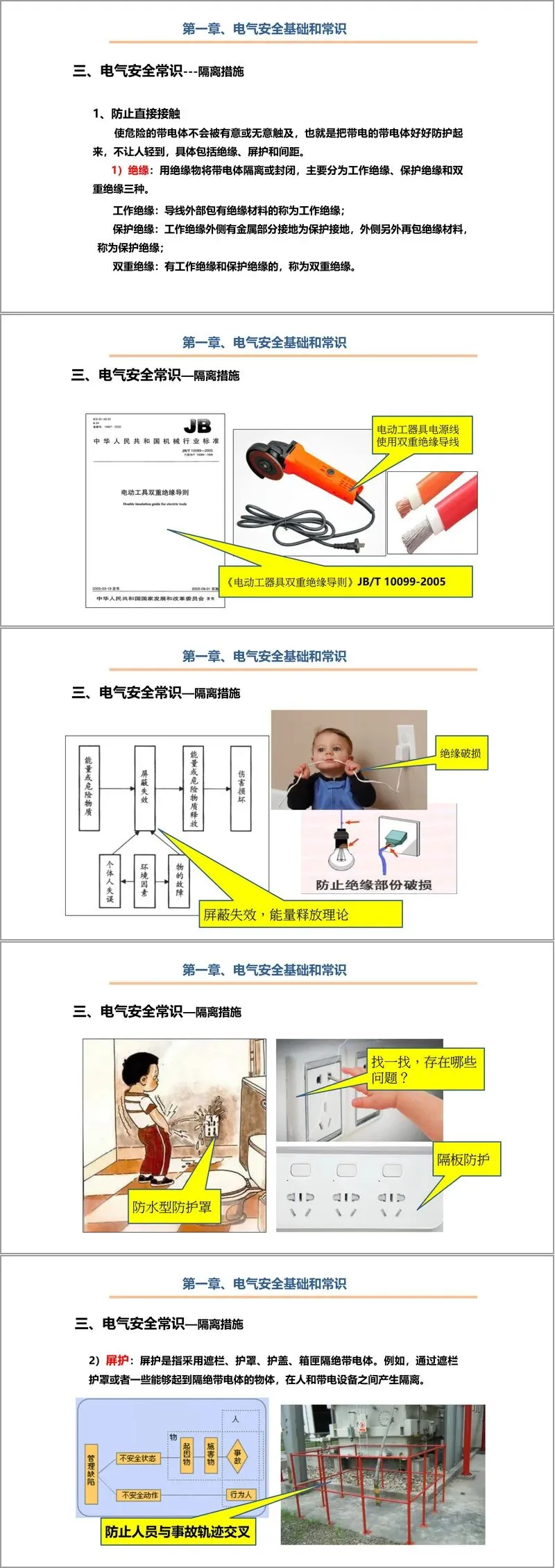

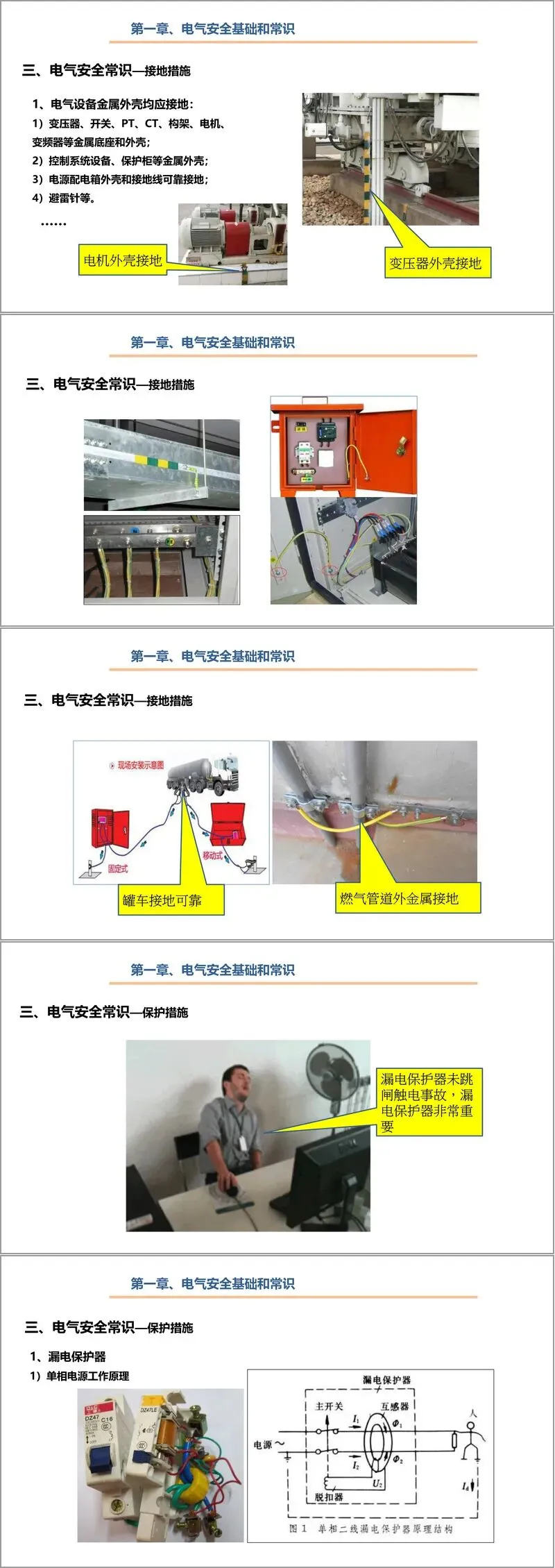

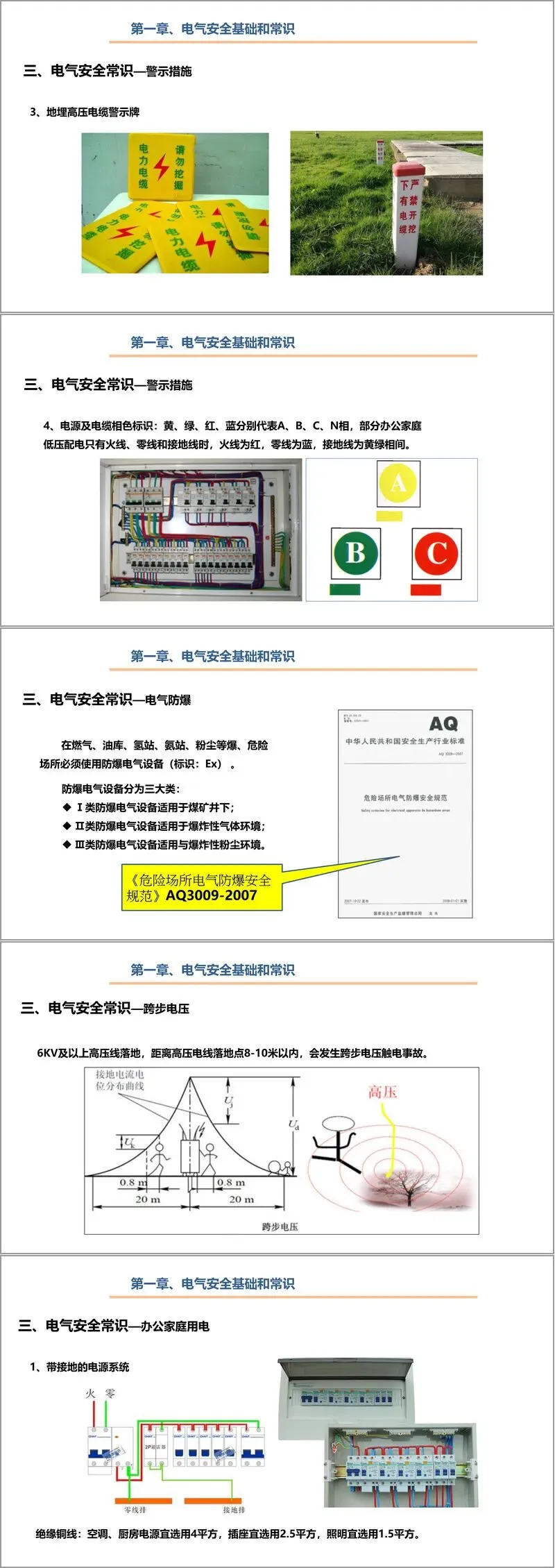

手册第一部分为电气安全基础和常识，开篇介绍电力系统整体架构，同时依据 GB 26860-2011 标准明确电气工作人员从业要求，作业人员需定期体检、掌握触电急救技能并熟知电气设备原理。在安全防护层面，重点讲解隔离、接地、保护、警示、防爆等核心举措。隔离措施分为绝缘、屏护、间距三类，绝缘包含工作绝缘、保护绝缘与双重绝缘，电动工具需严格执行双重绝缘规范；屏护依靠遮栏、护罩等隔绝带电体；不同电压等级设备有明确安全间距，高压区域必须设置隔离围栏。电压分级管控也有详细规定，不同场景对应 36V、24V、12V 等安全电压。接地是关键防护手段，变压器、电机、配电箱等金属外壳均需可靠接地，以此大幅降低漏电时流经人体的电流。此外，手册详解漏电保护器、熔断器等保护装置的使用规范，严禁用铜丝、铁丝替代保险丝。同时规范线路相色标识，划分不同类别防爆电气设备的适用场景，还讲解了跨步电压触电的风险范围，以及办公、家庭用电的多项准则，比如电器用完及时断电、电气火灾先断电再灭火、禁止私拉乱接线路等。

第二部分聚焦电气设备认知和预控。首先区分电气设备与普通电器，明确施工现场必须执行“三级配电、两级保护” 与 TN-S 接零保护系统。三级配电由总配电箱、分配电箱、开关箱组成，严格遵循 “一机、一箱、一闸、一漏” 原则，同时落实分级分路、动照分设、压缩间距、环境安全四大原则，明确各级电箱的布设距离与环境要求。针对临时用电，规定使用期限最长不超过一个月，线路架设高度、固定方式均有硬性标准，作业前需完成审批流程。手册还对电源盘、电动工器具等常用设备提出巡检要求，电动工具绝缘电阻需大于 0.5 兆欧。另外，梳理出电气行业 “两票三制” 管理制度，并从人员、设备、环境、工艺等角度分析设备运行、维护中的常见隐患。

第三部分讲解电气伤害类型和应急处置。手册先阐释人体触电机理，划分感知电流、摆脱电流、致命电流等等级，明确不同电流对人体的伤害程度。常见电气伤害包含触电、电气火灾、电气爆炸三大类，触电又细分低压单线、双线触电，高压电弧、跨步电压触电以及雷电触电。触电处置需坚守先保自身安全、使用绝缘工具、断电施救、及时心肺复苏的原则，脱离低压电源可运用拉、切、挑、拽、垫五种方法，遭遇跨步电压触电时，人员需双脚并拢跳离危险区域。针对电烧伤、电气火灾也给出对应处置方案，电器起火严禁直接用水扑救，人员身上着火不可奔跑，应就地打滚灭火。

第四部分汇总电气安全常见违规问题，结合《变配电室安全管理规范》等标准，列举现场典型隐患。涵盖配电室环境问题，如未装挡鼠板、绝缘垫积尘、堆放杂物、应急照明失效等；配电设备隐患，包括配电箱无盖、一闸多机、保险丝违规替换、线路裸露、接地不规范等；线路与临时用电问题，像线路老化泡水、违规绑扎、乱拉乱接、无插头直接接线等；还有安全工器具存放不当、防护缺失等问题，每类隐患均对标对应规范，指明违规风险。

整本手册理论结合现场实际，将标准条文转化为可落地的操作规范与风险辨识要点，全方位筑牢电气安全防线，是开展电气安全培训、现场隐患排查的优质参考资料。接下来请您阅读下面的详细资料吧。
