Excel 进阶图表|带连接线百分比堆积柱形图制作教程

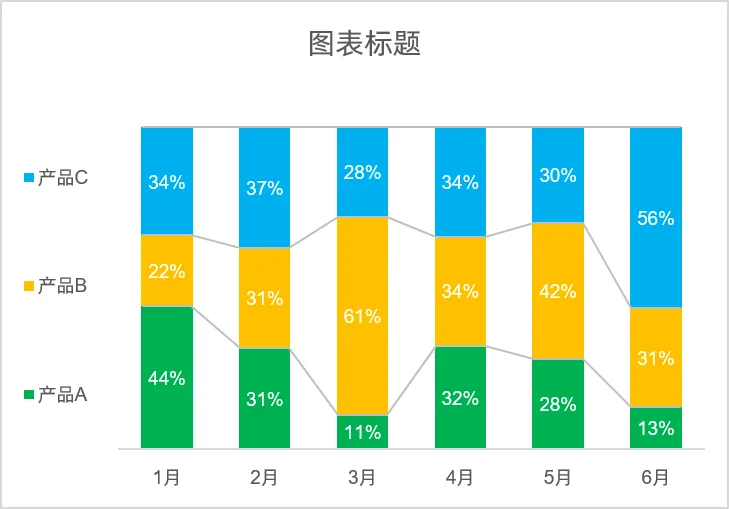

大家好，我是孙斌。平时想看各类产品月度销量占比变化，普通图表不够直观？今天分享带连接线的百分比堆积柱形图，如下图所示，直观呈现各产品销量占比的月度波动趋势。

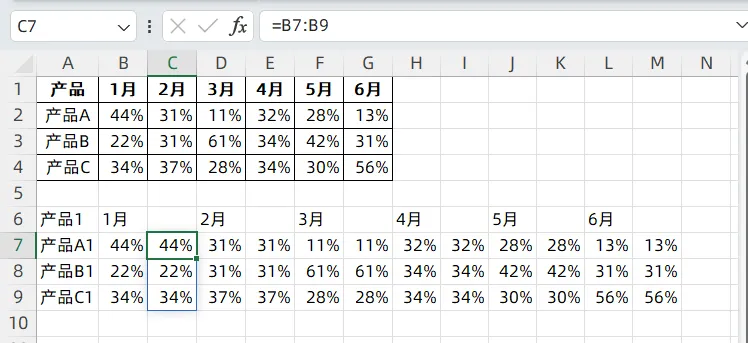

图表底层是百分比堆积柱形图，很多人好奇中间的连接线怎么做，其实它是叠加的折线图，依靠辅助数据区域生成，辅助数据区域样式如下。

首先构建辅助数据区域，也就是在原数据的基础上，给每一列后面做一个辅助列，辅助列中的值等于前一列的值。

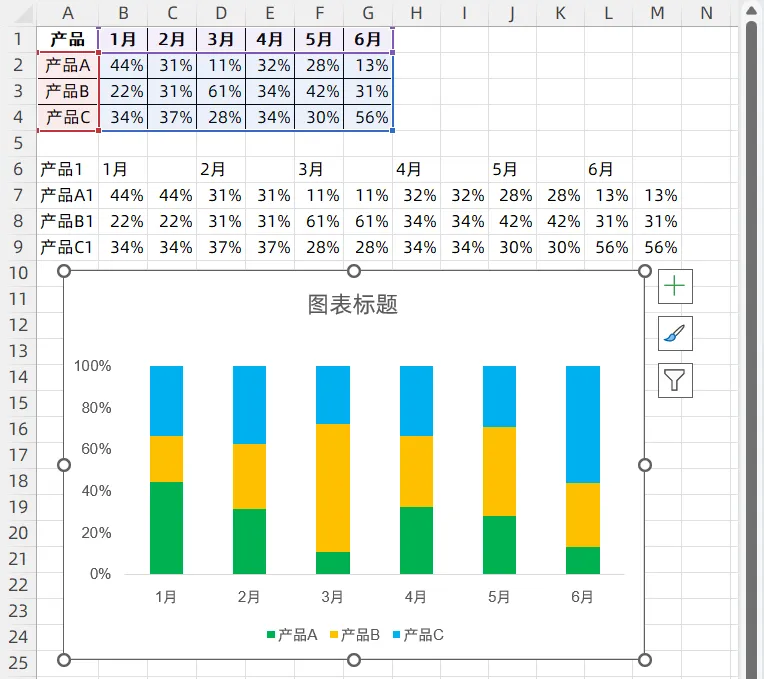

接下来作图，先用原始数据区域插入一个堆积柱形图。

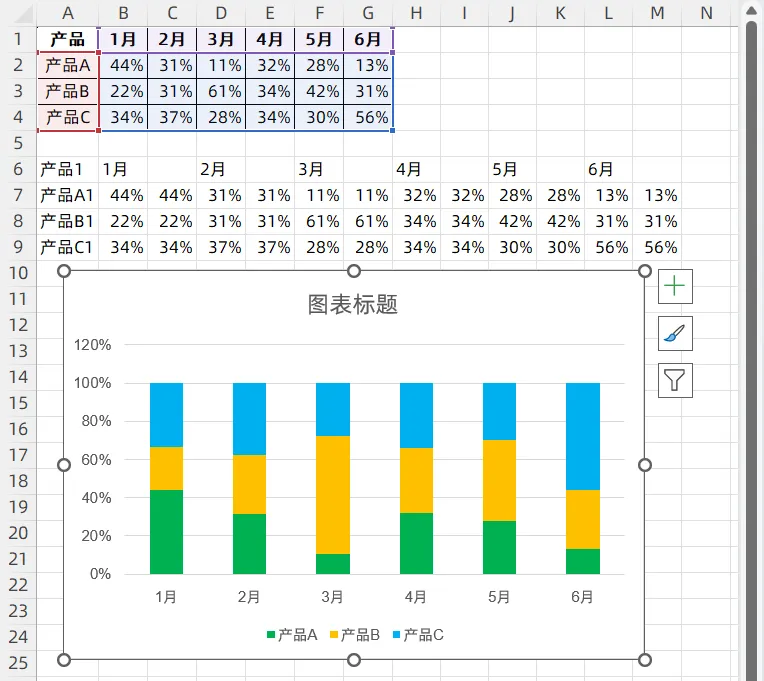

删除网格线，将垂直坐标轴的范围设置为0到1.1，这里稍微高了一点，是为了顶部的折线图更好的显示。

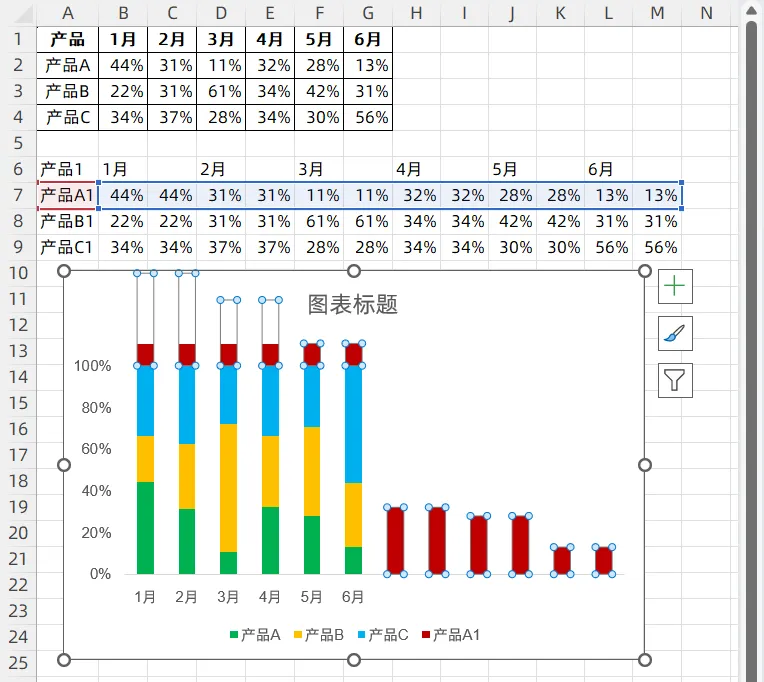

接下来将辅助数据区域中的产品A1行添加到图表中，如下图所示。

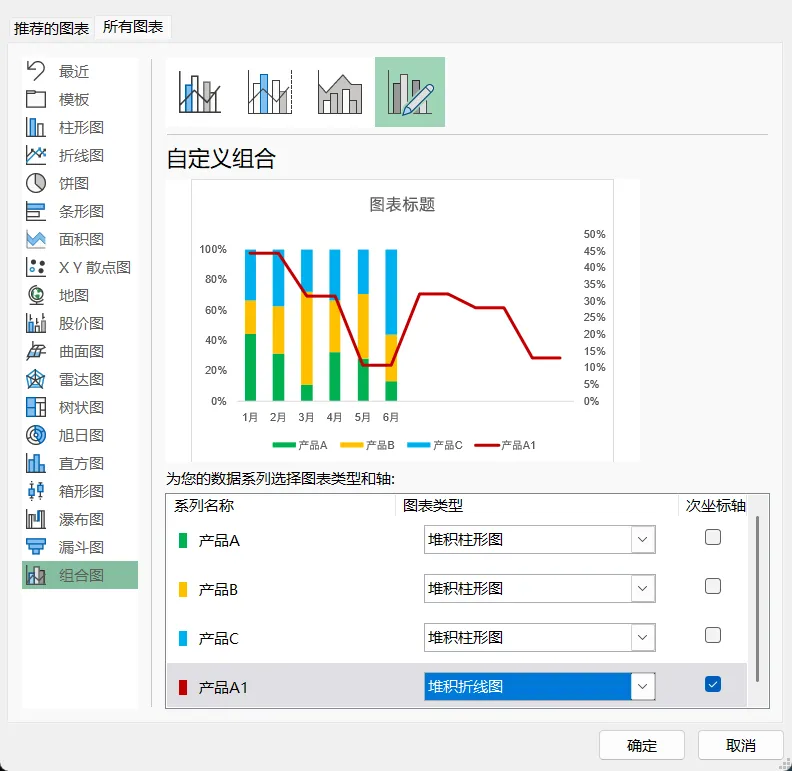

更改图表类型，辅助列改为堆积折线图，用次坐标轴，原来的系列还是用堆积柱形图。

注意是堆积折线图，不是折线图。

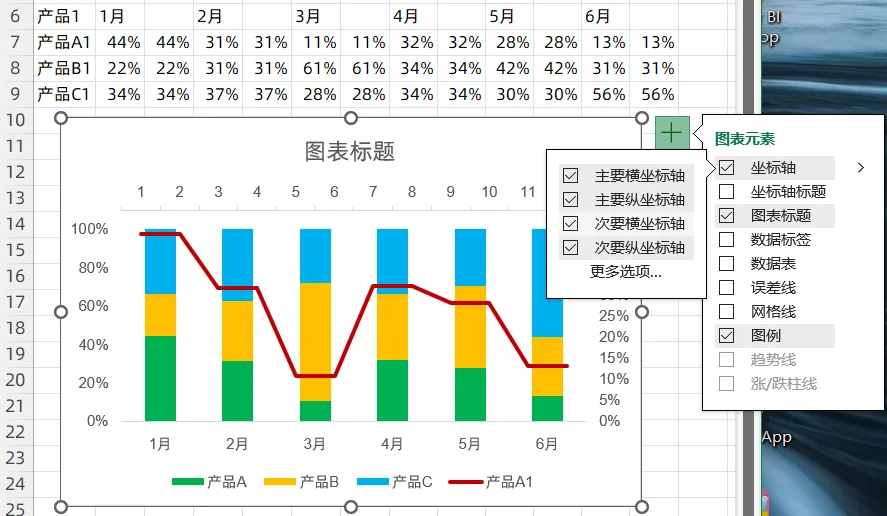

添加次要横坐标轴，此时图表上方会出现一个横坐标轴，也就是次要横坐标轴。

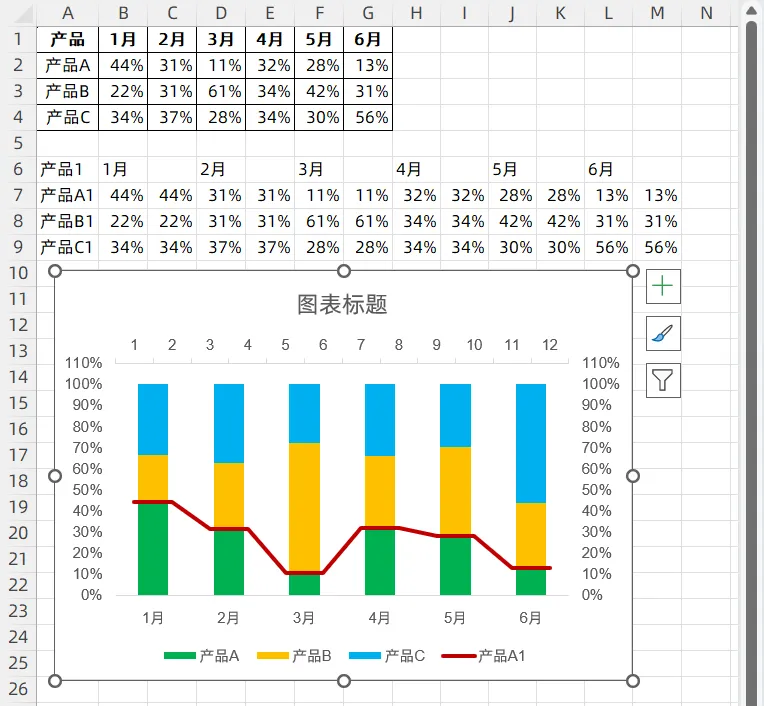

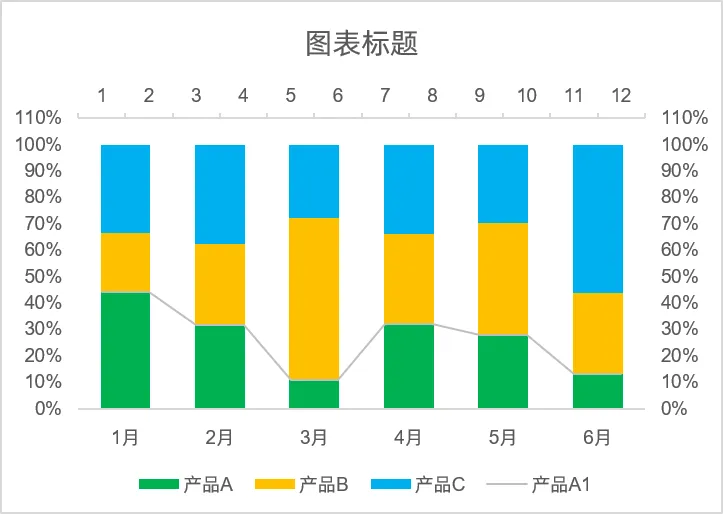

将两侧的垂直坐标轴的范围统一，0到1.1，此时得到如下图所示的图表。

将柱形图加粗，间隙宽度设置为90%，调整折线图的颜色和粗细，这样一条连接线就做完了。

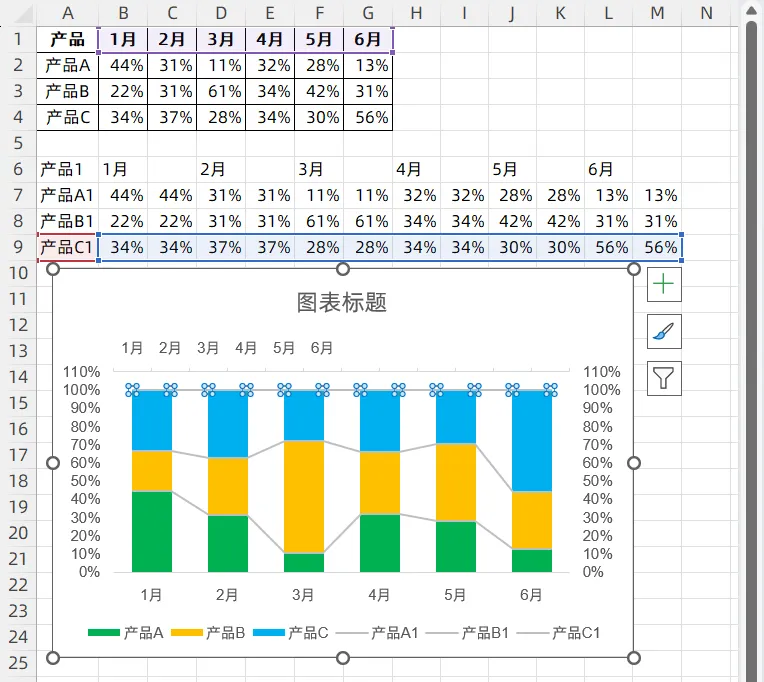

按照同样的方法再添加另外两个辅助行，也用堆积折线图+次坐标轴。

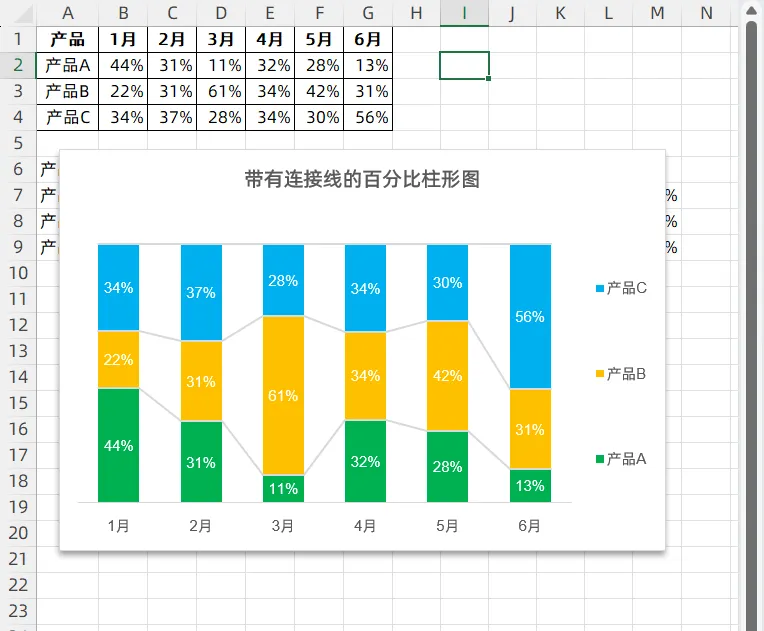

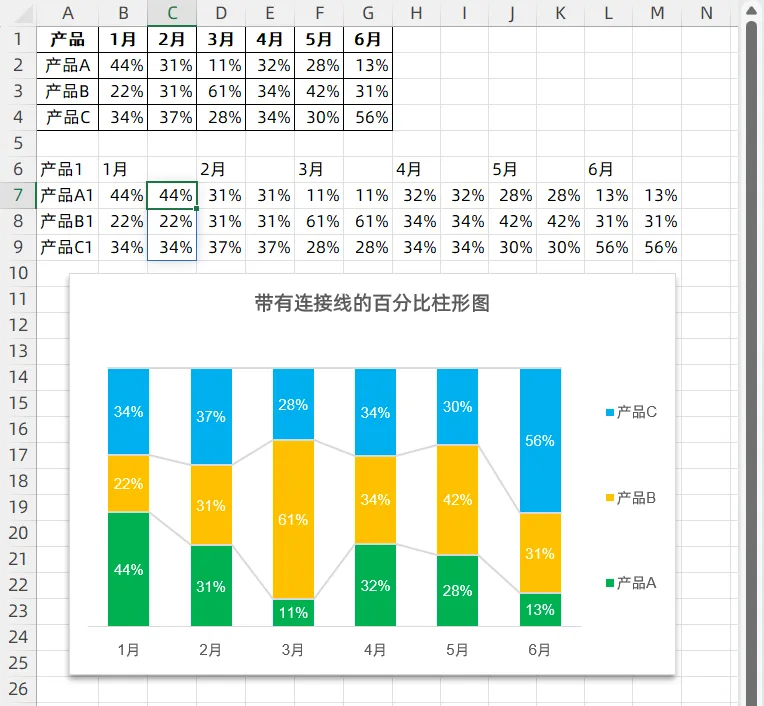

最后，适当美化，添加数据标签，隐藏上方和左右两侧的坐标轴，删除辅助系列的图例项，将图例位置设置为靠左等，得到最终的图表。
