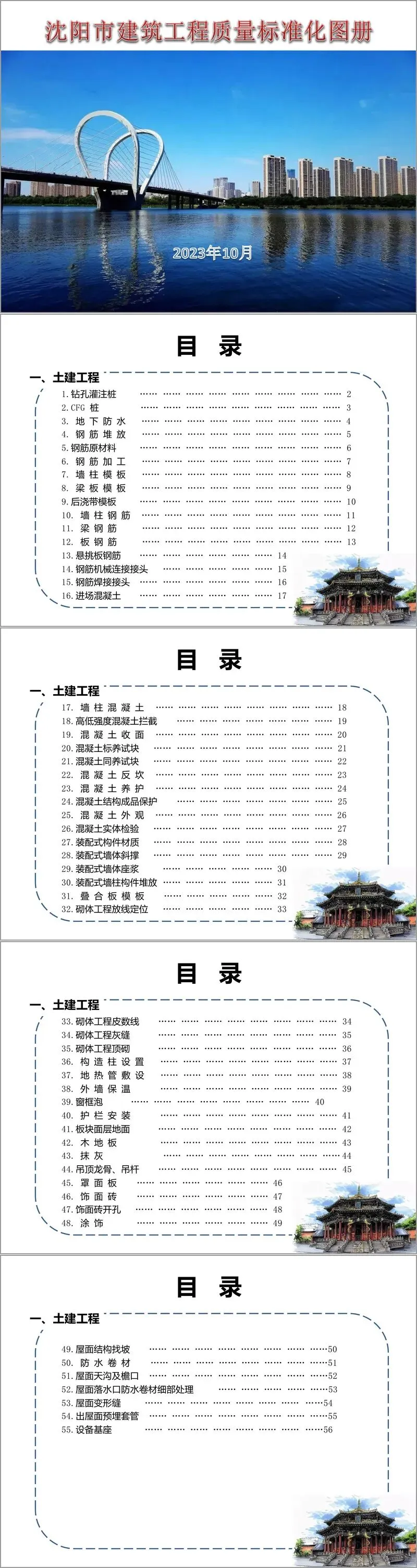

资料解读：《沈阳市建筑工程质量标准化图册》

详细资料请看本解读文章的最后内容

这份由地方住建部门编制印发的建筑工程质量标准化图册，是指导施工现场实现"样板引路、过程管控、一次成优"的重要技术依据。图册分为土建工程与安装工程两大板块，涵盖从地基基础、主体结构、砌筑装修到给排水、暖通、电气及防雷接地共约55项（土建）/42项（安装）关键工序的质量标准做法与常见质量通病警示，采用"标准化要求＋反面典型"对照编排，便于现场管理人员和作业人员直观掌握质量控制要点。

一、土建工程——基础与主体结构

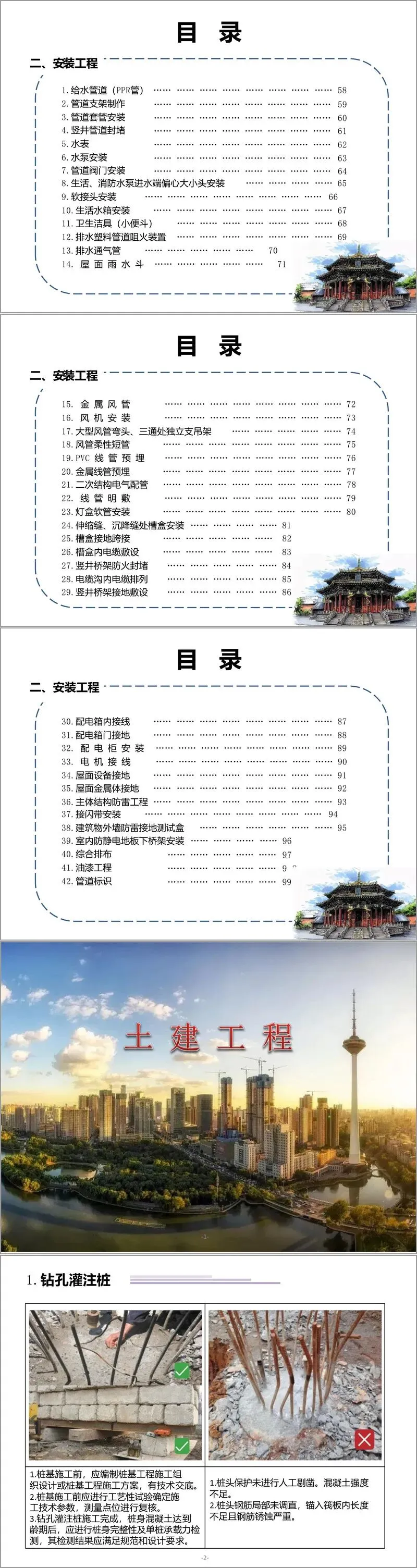

钻孔灌注桩：施工前须编制专项方案并交底，先做工艺性试成桩确定参数，复核测量点位；桩身混凝土达到龄期后必须进行桩身完整性及单桩承载力检测。禁止桩头未人工剔凿、在强度不足时破除，桩头钢筋需调直并保证锚入筏板长度，严重锈蚀钢筋不得使用。

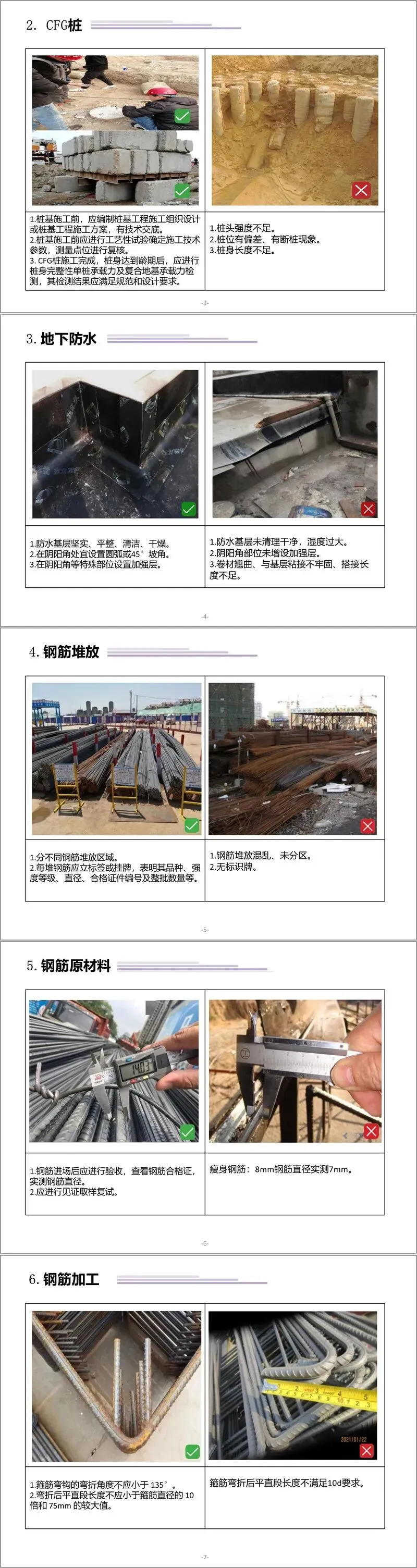

CFG桩、地下防水：防水基层应坚实平整、清洁干燥，阴阳角做成圆弧或45°坡角并增铺加强层；常见问题为基层未清理、未设加强层、卷材翘曲、搭接长度不足及粘结不牢。

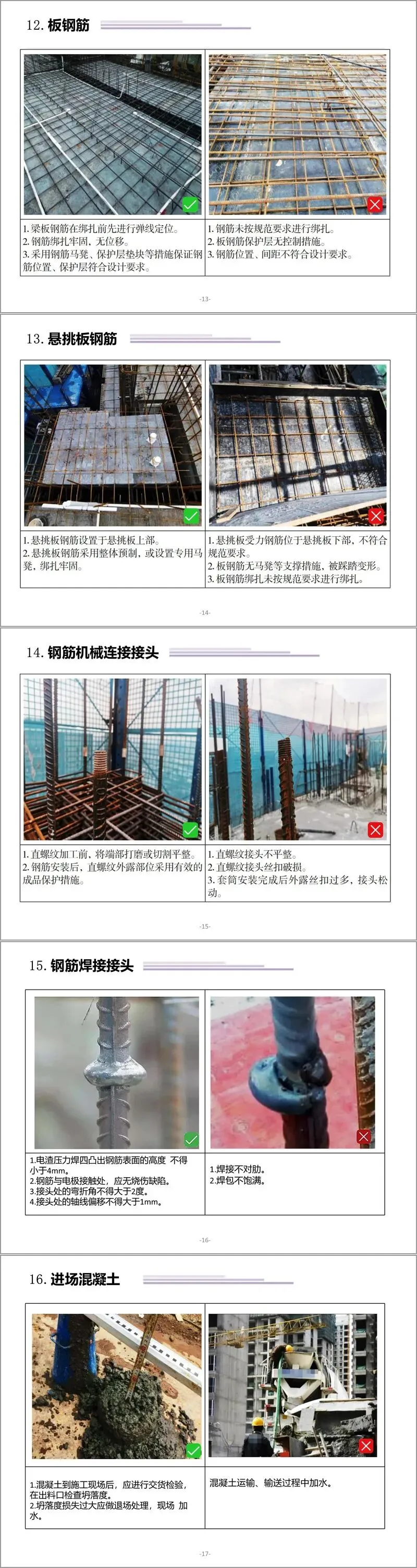

钢筋工程（含堆放、原材料、加工、连接及绑扎）：钢筋须分区堆放并挂标识牌注明规格、炉批号及数量；进场查验合格证并实测直径，见证取样复试，严防"瘦身钢筋"。箍筋弯钩弯折角度≥135°，平直段长度取箍筋直径10倍和75mm的较大值。直螺纹连接前应切平或磨平端头，套筒拧紧后外露丝扣不应过多，丝扣需有成品保护；电渣压力焊接头焊包突出钢筋表面≥4mm，无烧伤，轴线偏移≤1mm、弯折角≤2°。墙柱、梁、板钢筋绑扎前弹线定位，采用马凳筋和控制垫块保证位置及保护层；特别注意悬挑板受力钢筋必须设置在板上部，并用专用马凳支撑防踩踏变形。

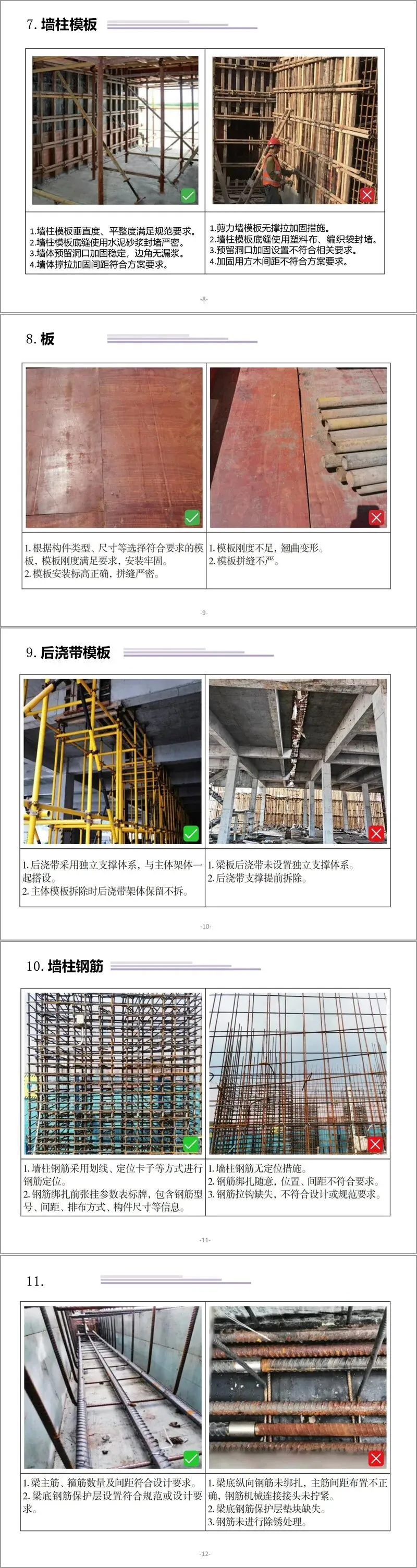

模板工程：墙柱模板垂直度、平整度达标，底部用砂浆封堵严实，洞口加固牢靠，对拉螺杆及背楞间距符合方案；禁止用编织袋等杂物堵底缝。梁板后浇带须设独立支撑体系且与主体同时搭设，主体模板拆除时后浇带支撑保留不准提前拆。

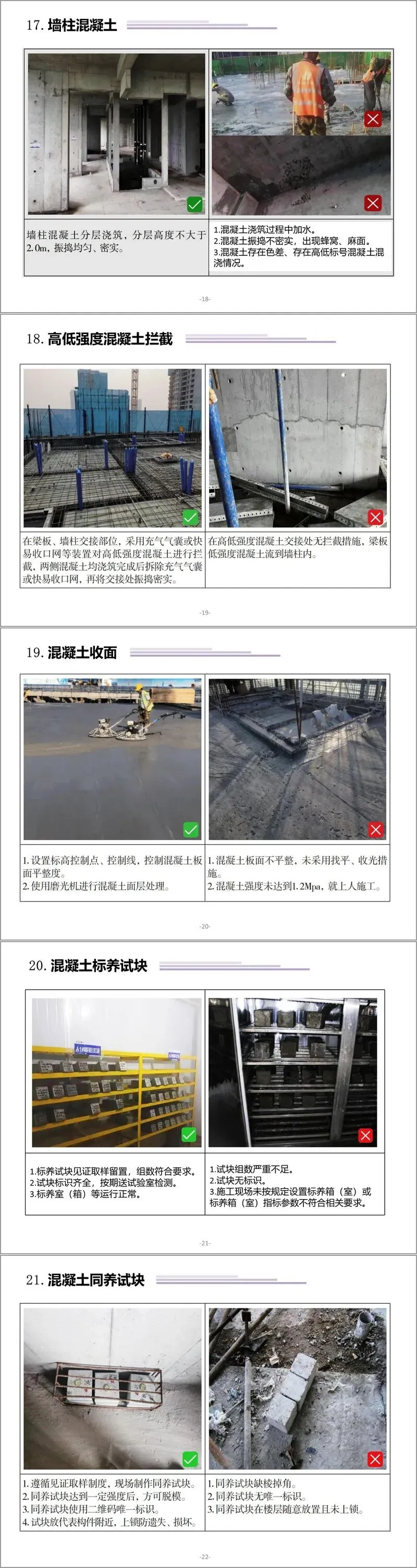

混凝土工程：进场检查坍落度，损失过大应退场，严禁现场加水。墙柱、梁板浇筑及高低强度等级混凝土节点处须采取拦截措施（如钢丝网、气囊等）。浇筑后及时覆盖或洒水养护，时间符合规范。标养、同条件试块应见证取样、组数合规、标识清楚，标养室（箱）正常运行。混凝土反坎（如厨卫、管井上翻）应与结构或二次结构同步浇筑或严格处理结合面。结构阳角、楼梯踏步做好成品保护，拆模后不得出现蜂窝、麻面、孔洞、露筋等外观缺陷，并按要求进行实体检验。

二、土建工程——装配式、砌体与装饰装修

装配式部分：预制构件运输固定可靠，堆放按类型合理垫放；叠合板安装边缘贴海绵条防漏浆，相邻板底标高严格控制以防错台；墙体采用斜撑固定，座浆饱满密实。

砌体工程：先弹出双控线（含管井、烟道、门洞），按排砖图设皮数杆并标明植筋/拉片位置。灰缝饱满均匀，顶部斜砌角度及间隔时间符合规范，端头及交接部位用定型砌块处理，按设计设置构造柱。

楼地面与内装：地热管敷设前核查管材、分集水器及绝热层质量证明文件，盘管间距、弯曲半径及边界保温、伸缩缝按图施工。板块面层地面铺贴前彻底清理基层、弹线控制标高与开间尺寸；木地板选材色差控制，排版合理。抹灰前清理并湿润基层，不同基体交接处挂≥150mm宽玻纤网防裂。吊顶龙骨、吊杆规格及间距符合设计，安装牢固；罩面板缝格顺直、卡缝适宜。饰面砖铺贴前基层清理、陶质砖浸水湿润，粘结剂涂刮饱满；开关插座等处采用专用开孔器由砖背开孔，保证孔口规整美观。涂饰基层处理到位，分层成活。

外墙及屋面：外墙保温材料、厚度、防火隔离带及锚栓数量、托架、翻包网按设计与专项方案施工，粘结面积达标并现场公示节能参数。外窗固定牢固，发泡胶采用压注工艺保证饱满密实，副框垫块及时清除。屋面混凝土结构找坡方向及坡度受控，防积水；天沟随屋面结构一次现浇并找坡，落水口、变形缝、出屋面套管及设备基座根部做细部防水增强处理，设备基座宜随结构一次浇筑并做好包裹防水。

三、安装工程——给排水与暖通

给排水：PPR给水管及配件符合设计，支架采用机械切割与钻孔、做防腐处理。管道穿楼板、穿墙加设套管，竖井内管道根部封堵严实。水表、水泵、阀门按图安装；水泵进水端变径用顶平偏心大小头（避免气囊），出水端用同心变径；水泵和风机进出管设软接头，法兰螺栓朝向外侧、长度适宜。生活水箱安装稳固。排水立管穿楼板必须设阻火圈/阻火装置并固定于楼板；通气管高度及防水台符合要求，屋面雨水斗与防水层衔接紧密。

暖通：金属风管制作安装满足平整度与咬口要求，大型风管弯头、三通处设独立支吊架；风机与风管间柔性短管长度适中、同心安装，法兰平行无扭曲。

四、安装工程——电气与防雷

电气配管：PVC及金属线管暗敷位置准确，二次结构开槽前弹线、机械开槽，禁随意剔凿影响墙体。明敷导管排列整齐、煨弯一致，JDG管紧定螺钉拧断锁紧。灯头盒处金属软管用专用接头连接，长度≤1.2m。伸缩缝、沉降缝处槽盒做补偿处理。

桥架与电缆：槽盒跨接可靠，槽内电缆排列整齐、绑扎固定，挂标识牌注明编号、规格、电压等级。竖井桥架穿越楼板、墙体处做防火封堵；桥架本体与接地干线可靠连接，接地干线材质规格及焊接质量达标。

配电与防雷：配电箱（柜）内接线整齐、回路清晰、绑扎固定，箱门与PE端子跨接可靠，配电柜安装垂直度与水平度达标。电机接线端子压接牢固、相序正确。屋面设备及金属透气管、旗杆等与避雷带可靠连接；主体结构防雷引下线、均压环、测试盒按设计设置，接闪带支架间距、高度及转弯处理符合规范，外墙设防雷测试盒便于检测。管道最后统一做标识，标明介质名称、流向及系统代号。

综上，该图册通过逐工序明示"怎么做才标准"与"哪些做法属质量通病"，构成了较为完整的施工现场质量可视化管控体系，适用于施工单位技术交底、监理单位巡检把控及建设方质量考评参照执行。
