这份同济大学编制的装配式混凝土结构技术培训讲义，系统梳理了当前我国装配整体式混凝土结构从构件制作、运输吊装、现场连接、施工验算直至工程验收的全流程关键技术要点与现行国家标准、行业规程的核心规定，对一线施工管理、质量控制和监理验收均有较高参考价值。下面按讲义逻辑逐章提炼其实质内容。

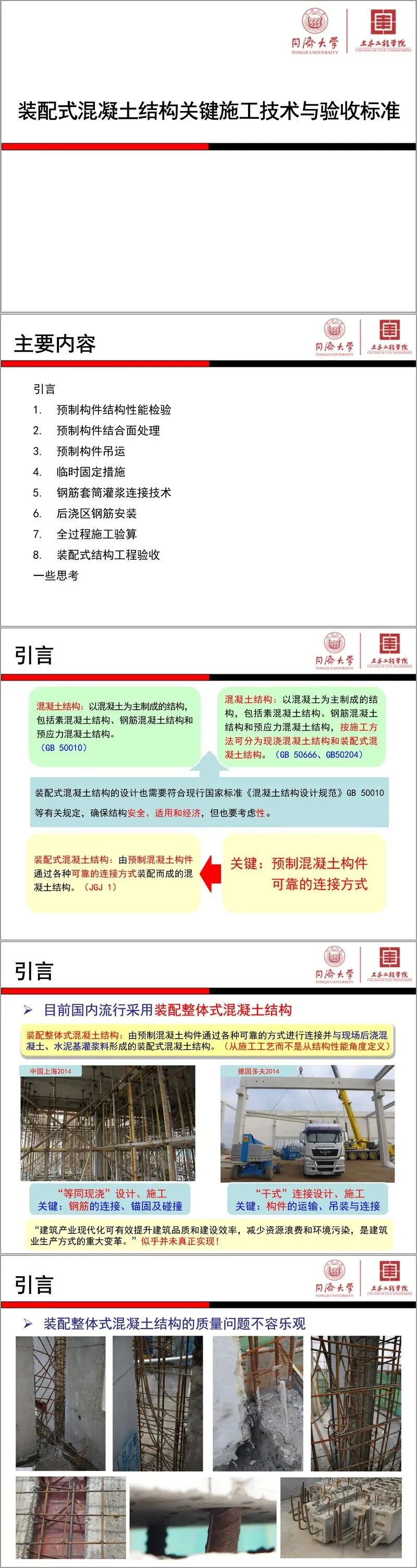

一、概述与背景

我国目前大量采用的是装配整体式混凝土结构——即预制混凝土构件通过可靠连接方式，与现场后浇混凝土或水泥基灌浆料形成整体。"等同现浇"体系的关键，在于钢筋连接、锚固及节点抗剪；而"干式"连接则更强调构件运输吊装与连接件本身性能。讲义指出，推行建筑产业化初衷是提升品质与效率、减少浪费，但实际工程质量仍存隐忧，故严格执行国家技术经济政策、确保结构安全与质量是核心。

二、预制构件结构性能检验

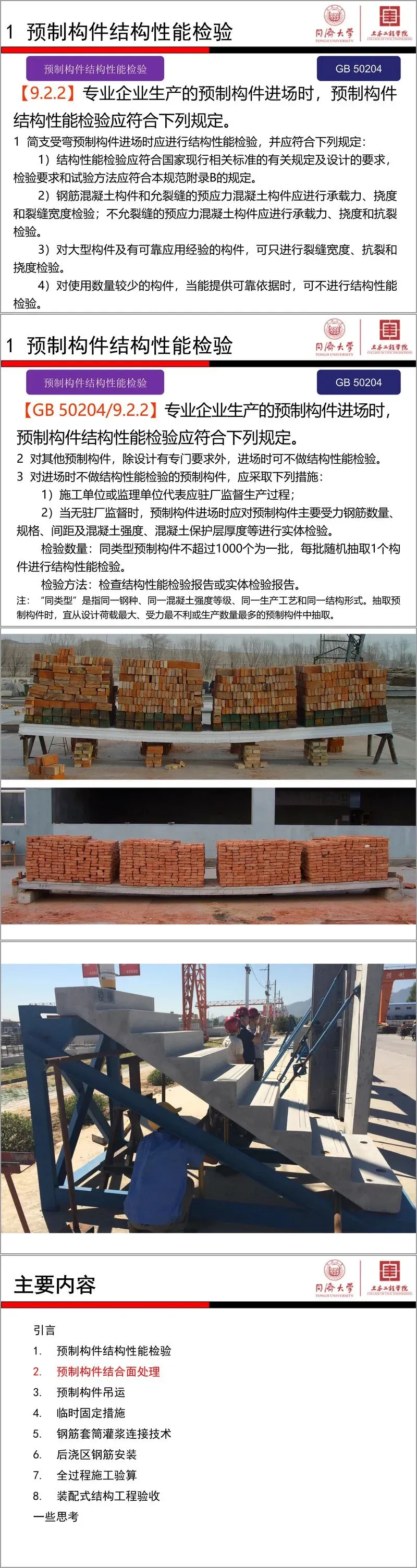

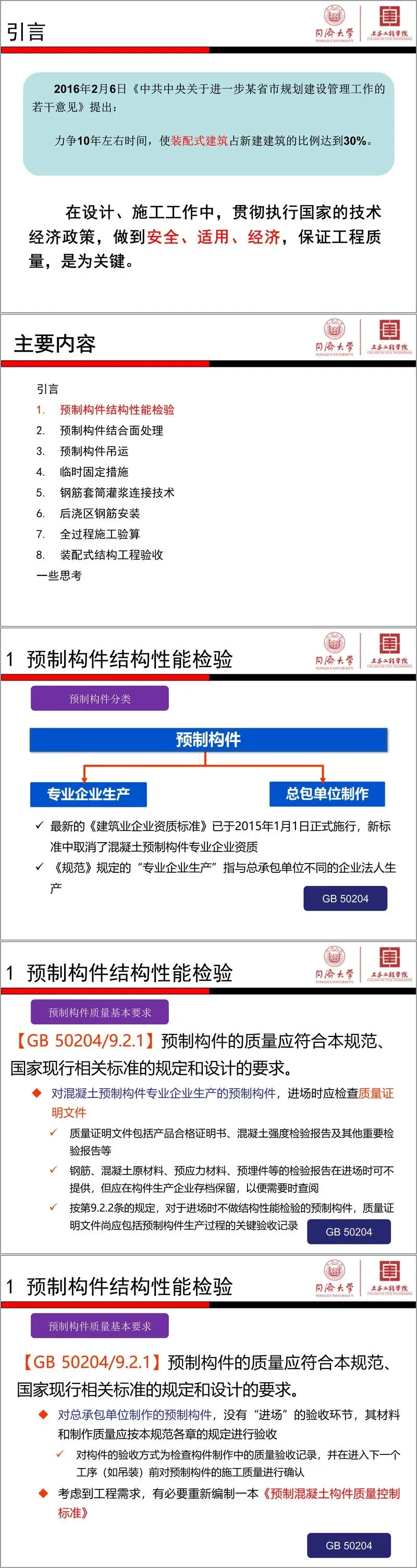

专业企业生产的预制构件进场时，简支受弯构件应进行结构性能检验（承载力、挠度、裂缝宽度或抗裂，视预应力类别而定）；大型构件或有成熟应用经验者可只做挠度与抗裂（裂缝）检验；量少且有可靠依据者可免检。其他类构件除设计专门要求外一般不做结构性能检验。不做结构性能检验时，要求施工或监理驻厂监造；未驻厂的，进场应对主要受力钢筋规格数量间距、混凝土强度及保护层厚度做实体抽检。检验批量按同类型（同钢种、同强度等级、同工艺、同结构形式）每不超1000个为一批，抽1个做结构性能检验。总承包单位自制构件不执行"进场"验收，而是检查制作过程质量记录并在吊装前确认。

三、预制构件结合面处理

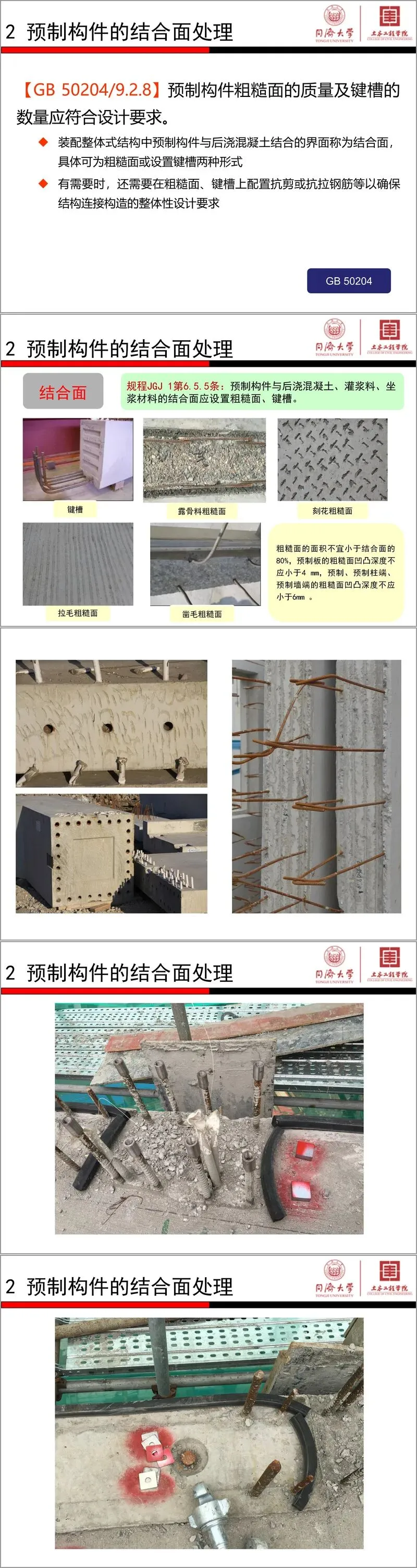

预制构件与后浇混凝土、灌浆料、坐浆材料的结合面必须设置粗糙面或键槽（JGJ 1-2014第6.5.5条）。粗糙面面积不宜小于结合面的80%；预制梁板粗糙面凹凸深度不小于4 mm，预制柱端、墙端粗糙面凹凸深度不小于6 mm。这是保证新旧混凝土协同工作及抗剪的关键工序。

四、预制构件吊运

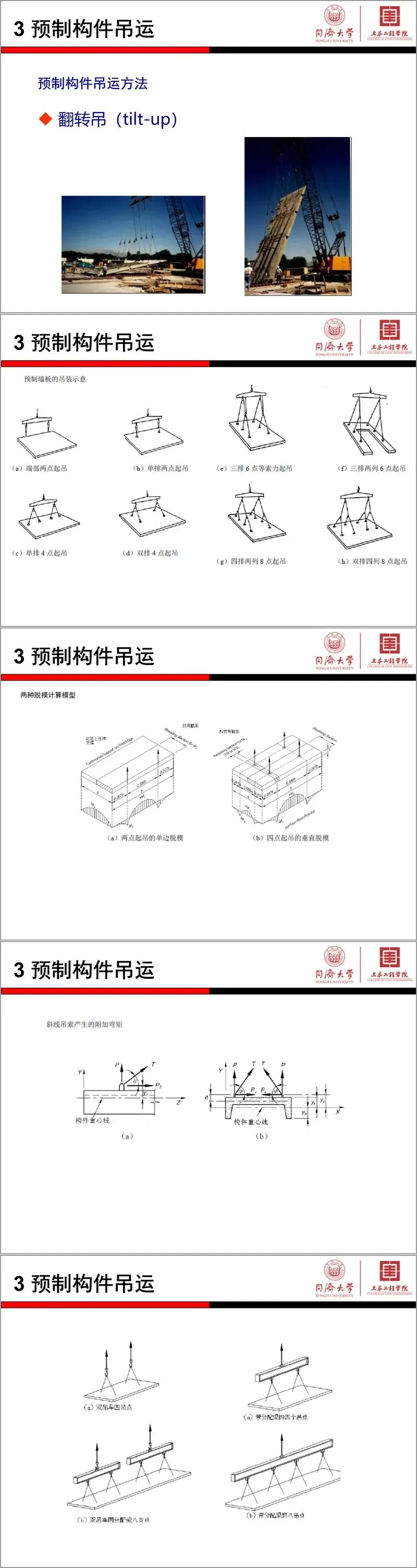

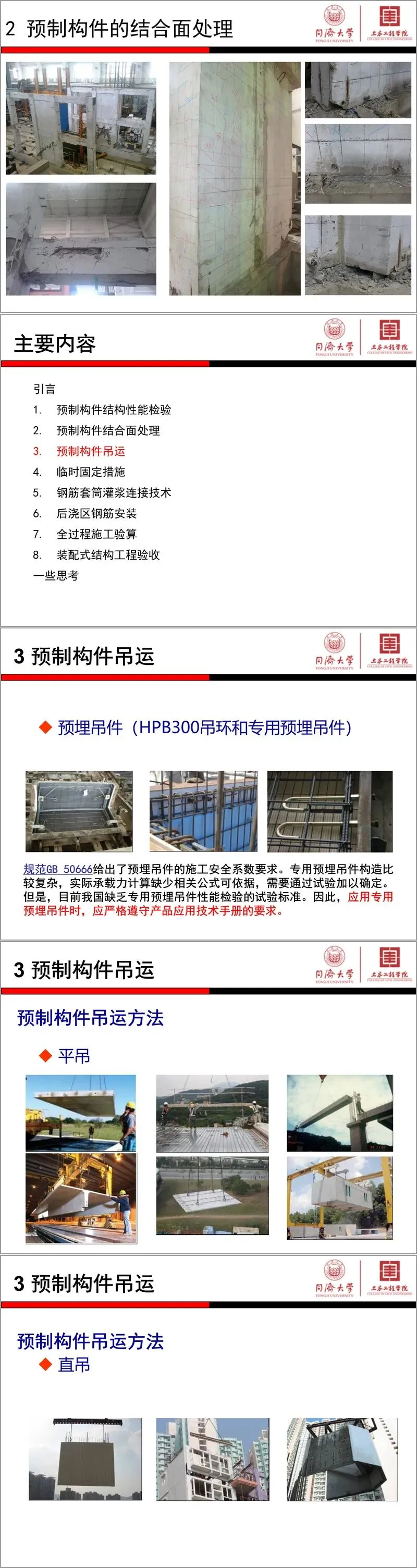

预埋吊件可采用HPB300吊环或专用预埋吊件。专用预埋吊件受力复杂，应通过试验确定承载力并严格按产品手册使用。构件吊运分平吊、直吊及翻转吊（tiltup），墙板可根据尺寸与刚度选用端部两点、单排两点/四点、双排四点、三排六点等不同起吊方式。脱模时需考虑动力系数（不宜小于1.2）及脱模吸附力（不宜小于1.5 MPa），总等效静载不宜小于构件自重1.5倍。斜向吊索会在构件内产生附加弯矩，设计及施工时需验算。

五、临时固定措施

预制构件就位后应及时安设临时固定支撑，其安装质量须符合已审批的专项施工方案，并应按GB 50666进行施工验算。每个预制构件临时支撑不宜少于2道；竖向构件（柱、墙板）上部斜撑点距底部不宜小于构件高度2/3且不小于1/2。支撑可用于微调水平位置与垂直度。临时支撑拆除须在结构达到后续施工承载能力后进行，吊具分离亦须在校准定位及临时固定完成之后。

六、钢筋套筒灌浆连接技术

钢筋套筒灌浆连接及浆锚搭接必须保证灌浆饱满、密实，接头性能须符合JGJ 355-2015。接头抗拉强度不小于连接钢筋抗拉强度标准值，且破坏应发生于接头外钢筋（不断于套筒或灌浆锚固端）。灌浆套筒、灌浆料须匹配，套筒灌浆端最小内径与钢筋公称直径差值：Φ12–25 mm不小于10 mm，Φ28–40 mm不小于15 mm；锚固深度不宜小于插入钢筋直径8倍。

施工中须进行接头工艺检验（不同钢厂钢筋、更换灌浆单位等情况须重做），工艺检验前置于生产。套筒进场时须做力学性能检验（制作对中连接接头试件，标养28 d后做抗拉强度），可与工艺检验合并。灌浆料严格按说明书计量加水，电动搅拌并静置约2 min，每工作班检测初始流动度；竖向连接采用下部灌浆孔压注，待出浆孔溢出后封堵；水平连接亦从灌浆孔压入至高出套筒最高点后封堵。环境温度低于5 ℃不宜施工，低于0 ℃禁止施工；灌浆料宜在加水后30 min内用完，剩余料不可二次加水复用。现场须有专职人员旁站并记录。

七、后浇区钢筋安装

双向板整体式接缝（后浇带）板底纵筋常采用弯折锚固，折角处附加通长构造钢筋不少于2根Φ6且不小于该方向板内钢筋直径。密拼缝在大厚度后浇层（>75 mm）且配有桁架筋与足够接缝筋时可作为整体式拼缝。剪力墙竖向接缝需保证侧面粗糙面合格、后浇面清理浮浆、水平钢筋调平、封闭箍筋能放入、竖向钢筋位于U形筋拐角内并防止污染，严禁随意截断钢筋，避免用削弱结合面抗剪的胶条封堵。预制墙与后浇边缘暗柱连接时，应区分附加连接钢筋与边缘构件箍筋，注意附加筋是否可计入体积配箍率。

八、全过程施工验算

装配式施工前应按GB 50666进行短暂设计状况下的施工验算，对象含预制构件本身、临时支撑及预埋吊件。

·制作阶段（脱模、预应力）：动力系数≥1.2，脱模吸附力≥1.5 MPa，组合荷载≥1.5倍构件自重。

·吊运运输阶段：动力系数一般取1.5。

·安装阶段：受弯构件考虑自重与施工活荷载（可取1.5 kN/m²），竖向构件另考虑风荷载（10年一遇）。

预制构件在荷载标准组合下，混凝土压应力σcc≤0.8fck′，拉应力σct≤1.0ftk′（宜）；允许开裂的普通钢筋混凝土构件开裂截面钢筋应力σs≤0.7fyk。

临时支撑安全系数Kc=2，支撑连接件及临时预埋件Kc=3，普通预埋吊件Kc=4，多用途预埋吊件Kc=5，按Kc·Sc≤Rc验算。

正式施工前宜选代表性单元做试制作、试安装、试灌浆，验证模具、工艺及方案可行性。

九、装配式结构工程验收

装配式结构作为一个分项工程验收，含预制构件进场、安装及特有钢筋连接与构件连接内容；现场钢筋绑扎、混凝土浇筑分别归入相应分项。构件进场须核查产品合格证、混凝土强度报告等质量证明文件；做结构性能检验的要有检验报告，未做的要有驻厂监造记录或无驻厂时的实体检验报告；埋入套筒时尚须提供套筒及灌浆料型式检验报告、套筒外观及进场检验报告、首批灌浆料检验报告、接头工艺检验报告及套筒进场力学检验报告。

安装完成后，外观不得有严重缺陷，尺寸偏差不影响结构性能及使用功能。分项验收须具备完整施工过程记录（如套筒灌浆施工记录）。子分部验收时，后浇混凝土部位同现浇结构检验；未进行结构性能及实体检验的预制构件部位亦同现浇结构检验；已按批做结构性能及实体检验的部位可不再重复检验。

十、思考与展望

目前装配整体式剪力墙结构随预制率提高往往造价上升，降成本路径一是发展免拆模板与成型钢筋配合高效现浇，二是发展干式连接并借助机械化提升效率。未来需研发专用高性能连接件、提升大构件制作与吊装运输能力、完善施工组织、推进BIM一体化信息平台与配套设计软件。

总体而言，该资料紧扣GB 50204、GB 50666、JGJ 1、JGJ 355等现行规范，将装配式混凝土结构从工厂生产到现场验收各关键环节的质量控制点与计算方法做了条理清晰的归纳，是指导施工技术与验收管理的实用性参考文献。
