整车制造智慧工厂全域蓝图规划与分阶落地建设方案
一、引言：整车行业数字化转型刚需与建设总体框架
伴随《中国制造 2025》持续落地，汽车产业进入柔性定制、绿色低碳、全链路数字化升级的全新周期。传统整车厂区普遍存在层级数据割裂、产线管控滞后、设备运维粗放、质量追溯断层、产销协同不畅等痛点，冲压、焊装、涂装、总装四大工艺独立运行，线下纸质单据、人工统计、现场巡查占据大量人力，库存积压、设备非计划停机、批量质量缺陷等问题持续压缩企业利润空间。在此背景下，一套覆盖全层级、全专业、全业务的智慧工厂顶层蓝图，成为整车企业培育新质生产力、实现高质量发展的核心抓手。

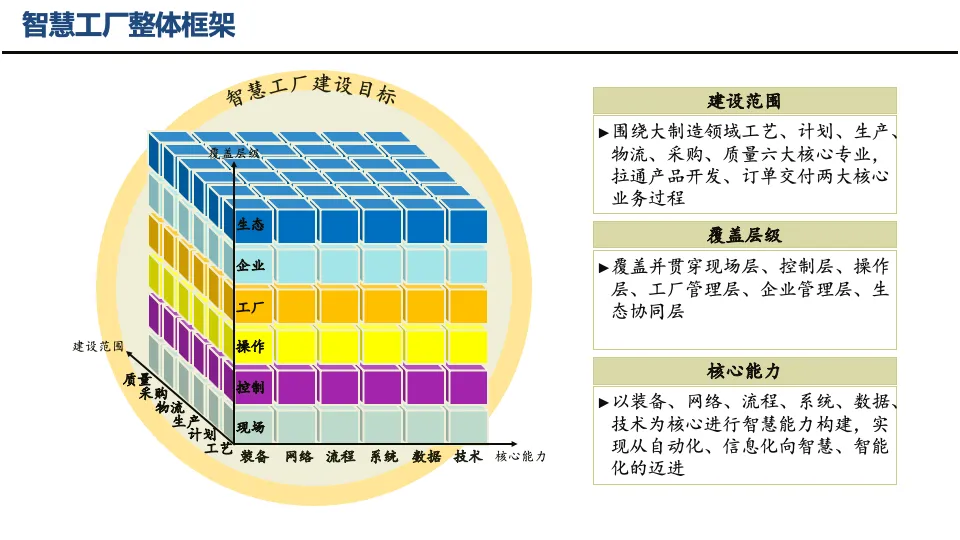

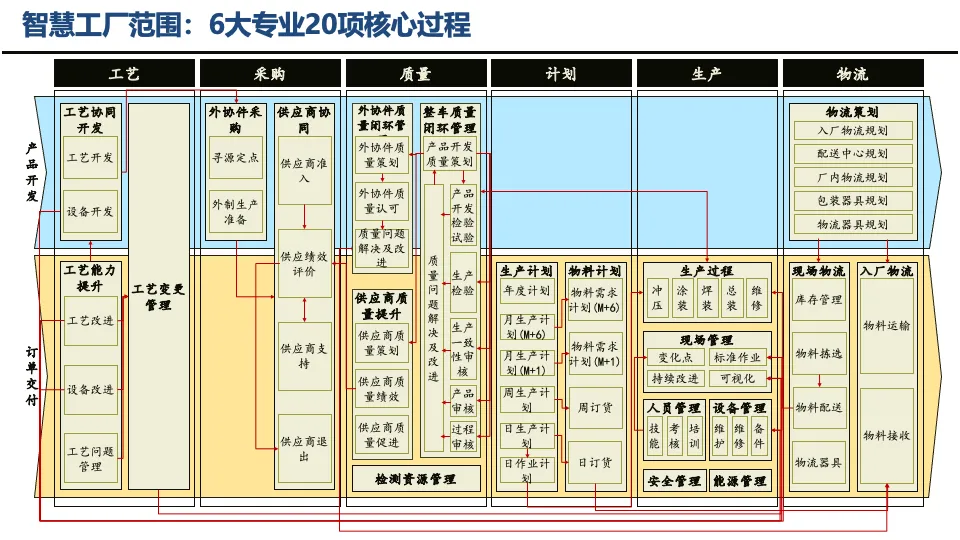

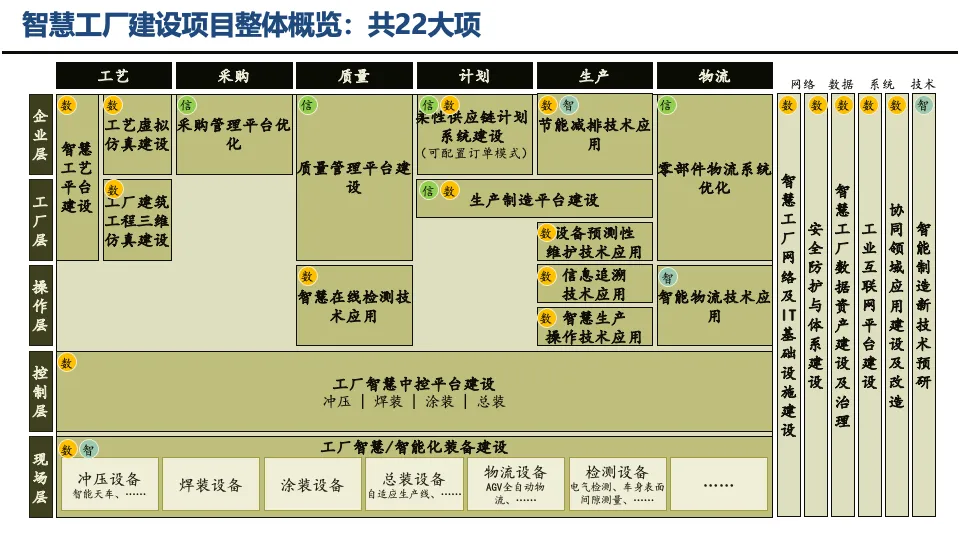

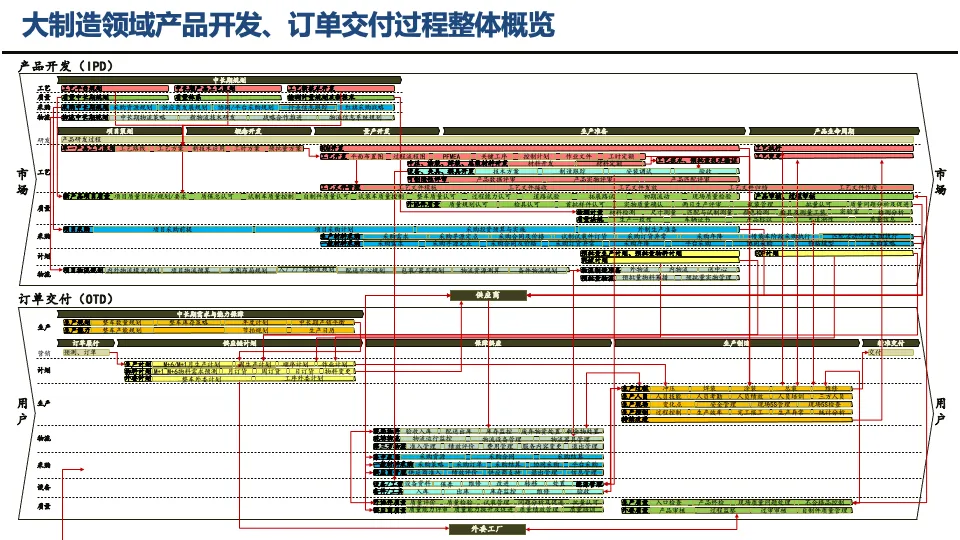

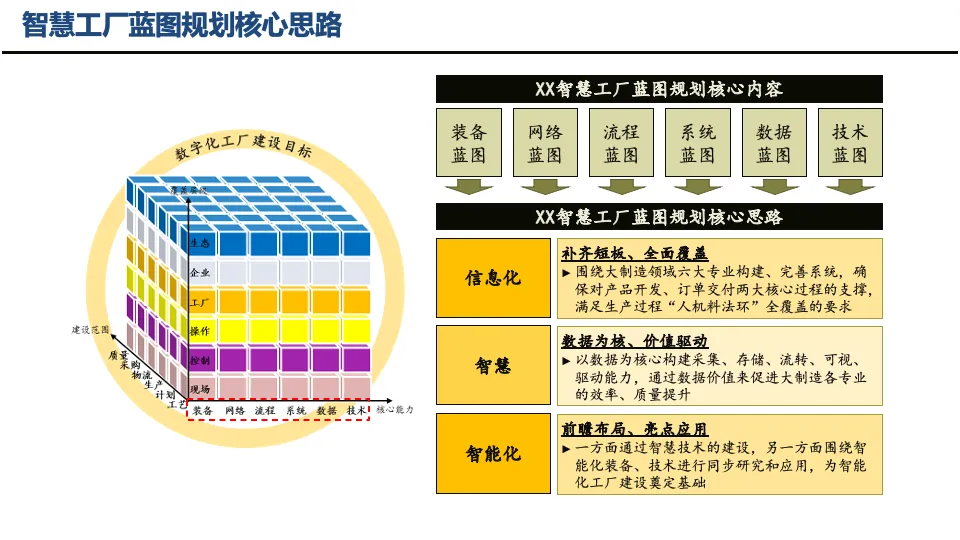

本套规划方案立足整车制造业务特征，构建三维立体建设框架：纵向贯穿六大覆盖层级，横向覆盖六大制造专业，底层依托六大核心能力支撑全域智能化升级。纵向层级依次为现场层、控制层、操作层、工厂管理层、企业管理层、生态协同层，打通工位设备到集团、上下游全数据链路；横向围绕工艺、计划、生产、物流、采购、质量六大核心专业，完整拉通 IPD 集成产品开发、OTD 订单交付两大端到端核心业务流程；底层以装备、网络、流程、系统、数据、技术六大要素为核心底座，实现工厂从传统自动化、基础信息化向全域智慧化、自主智能化跨越式升级，形成一体化、全要素、端到端的整车制造数字化体系。

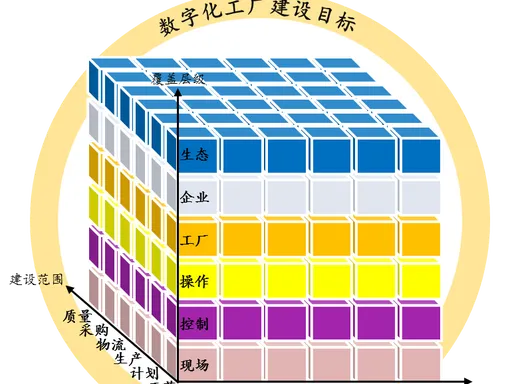

三维数字化工厂建设框架图

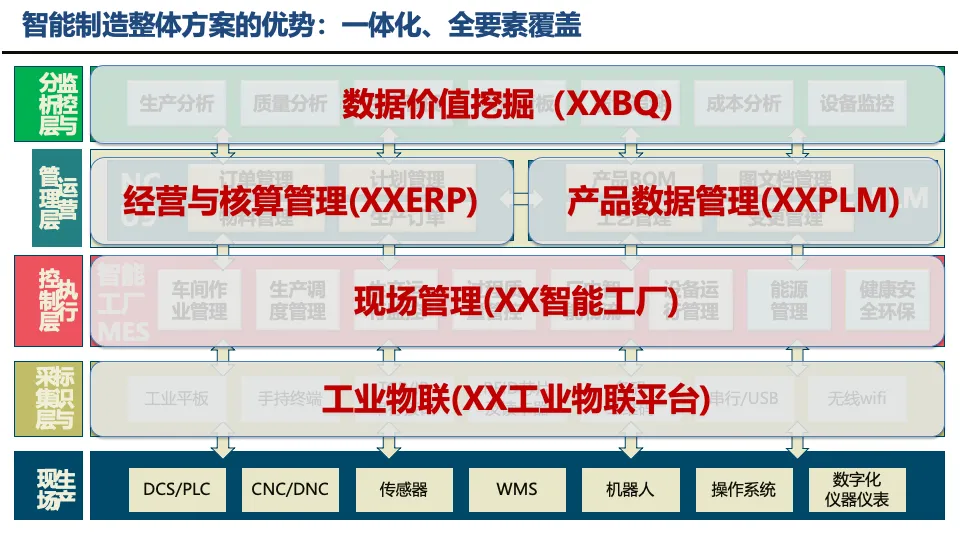

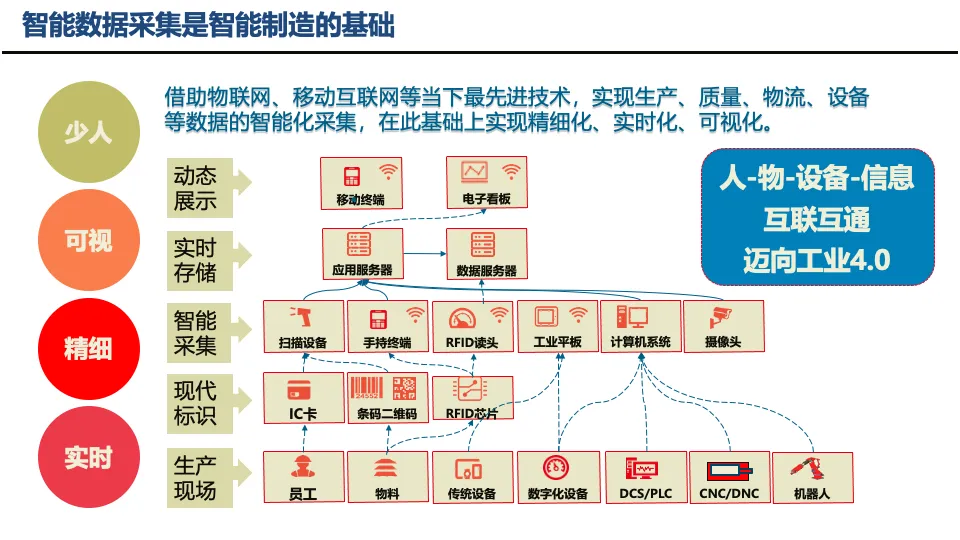

整套框架分层搭建四层现场执行体系，自下而上完成数据采集、设备控制、运营管理、可视化分析闭环：第一层标识与采集层依托条码、二维码、RFID、手持终端、工业平板完成人、料、设备全要素数据采集；第二层执行控制层集成 DCS、PLC、CNC 数控机床、工业机器人、智能仪表实现产线自动调控；第三层运营管理层搭载 MES 智能工厂、WMS 仓储、PLM 产品数据、ERP 经营核算核心业务系统；第四层监控分析层通过电子看板、质量追溯、设备监控、BI 分析平台完成数据可视化呈现，真正实现人、物、设备、信息全域互联互通，达成实时、精细、少人化的现代化生产管理目标。
二、智慧工厂建设愿景、六大核心特征与量化收益目标

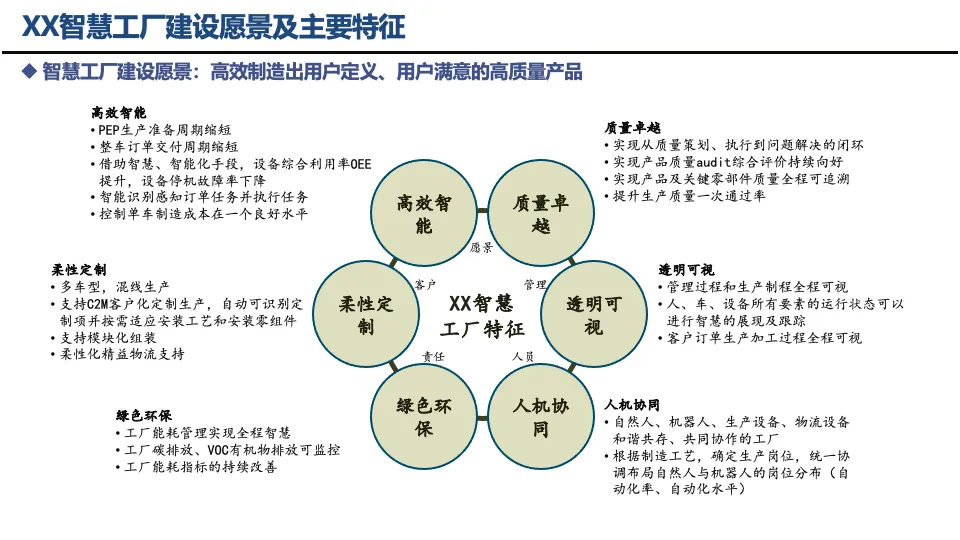

（一）建设愿景与核心特征
智慧工厂总体建设愿景为高效制造用户定义、用户满意的高品质整车产品，具备六大差异化核心特征，全方位匹配整车柔性生产、安全管控、绿色制造需求：
- 高效智能
：依托数字化调度与预测性维护，将产品开发周期由 23 个月压缩至 16 个月，整车订单交付周期由 29 天缩短至 23 个月，设备综合可动率由 93% 提升至 95%，单车制造成本持续优化； - 柔性定制
：实现多车型混线生产，完整支撑 C2M 客户个性化选配，模块化产线快速切换工艺，适配多元化订单需求； - 质量卓越

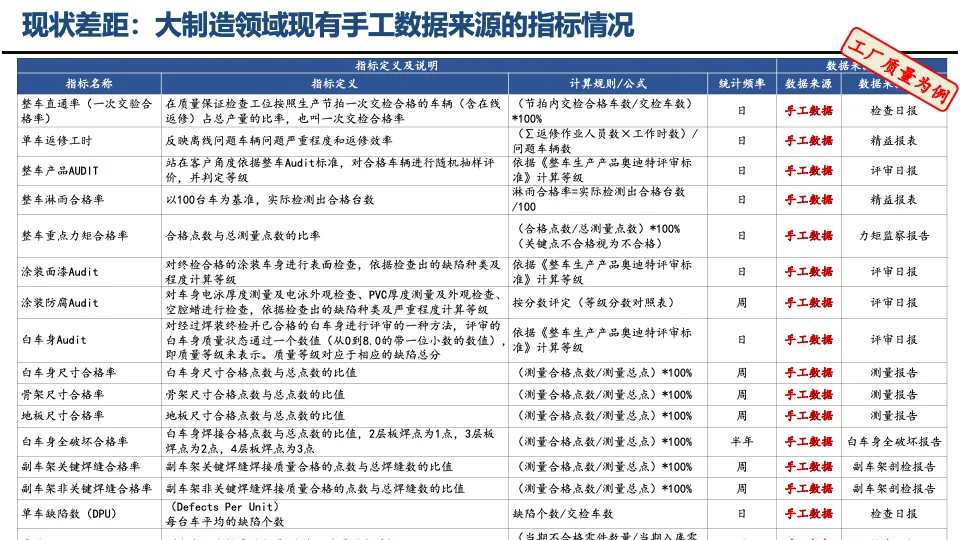

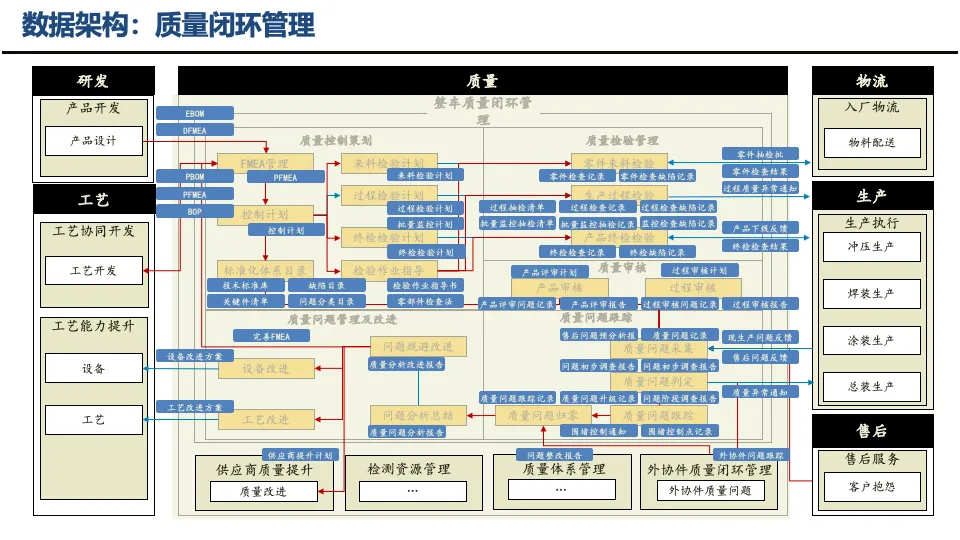

：搭建全流程质量闭环，关键零部件 100% 全生命周期可追溯，千台车索赔频次由 278 降至 240，一次交检合格率由 89% 提升至 94%； - 透明可视
：人、机、料、法、环全要素实时在线，车间大屏、移动端、集团驾驶舱三级可视化，订单生产进度、设备工况、库存余量一目了然； - 绿色环保
：全域能耗、VOC、碳排放数字化管控，万元产值能耗降幅达到 20%，涂装废气、固废排放大幅削减； - 人机协同
：根据工艺难度合理搭配人工工位与自动化机器人，冲压智能天、焊装协作机器人、总装辅助设备协同作业，平衡自动化投入与生产柔性。

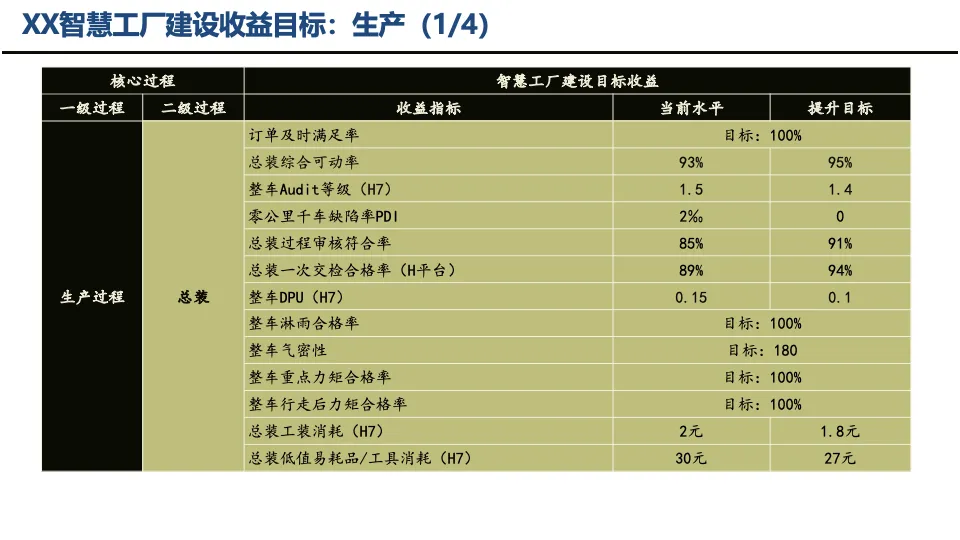

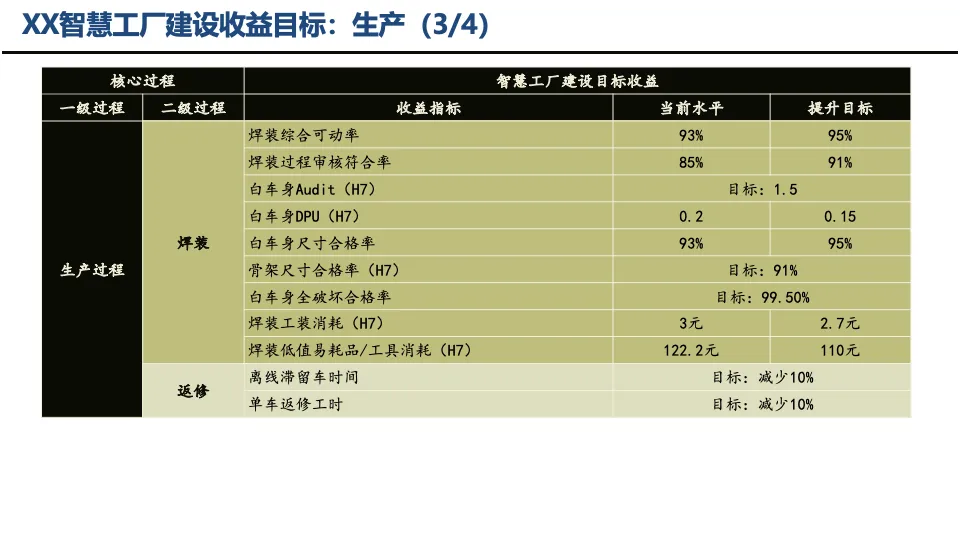

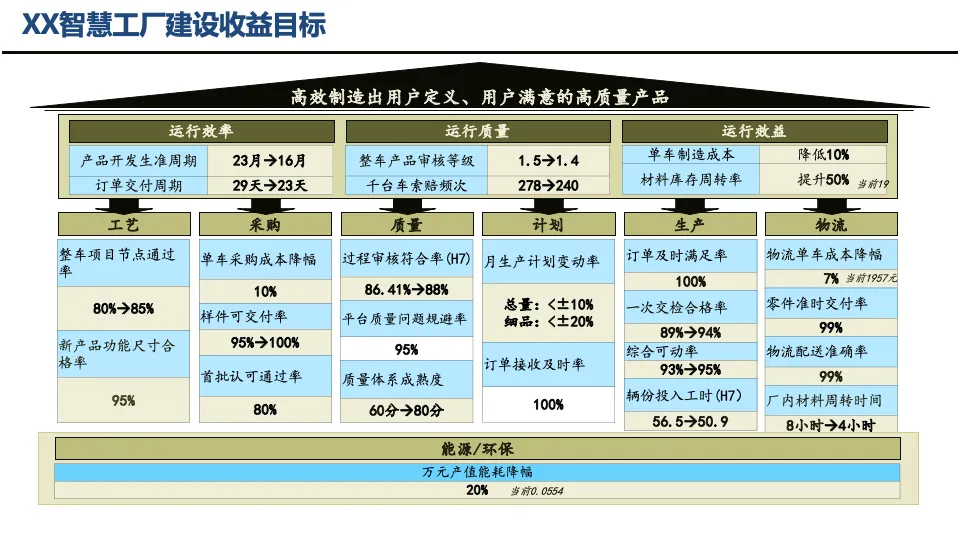

（二）分领域量化收益指标

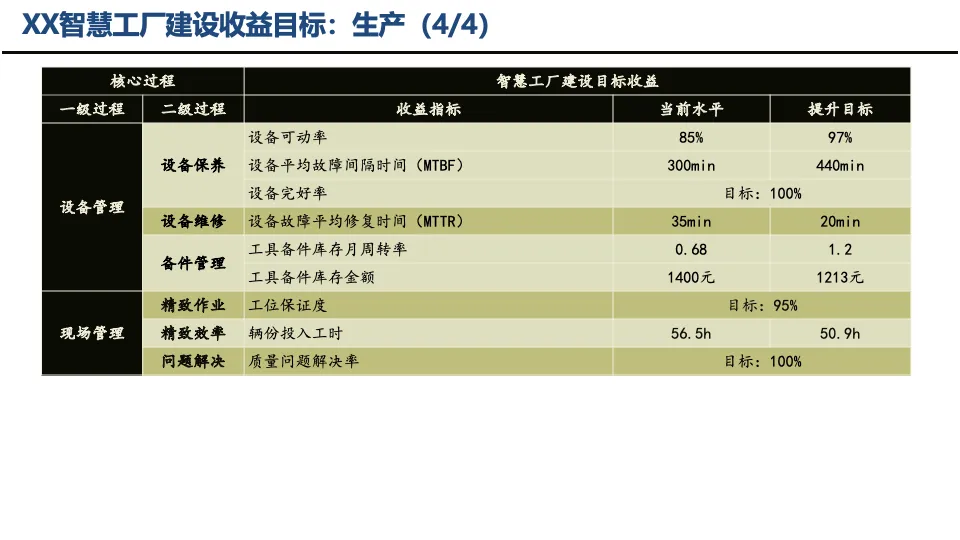

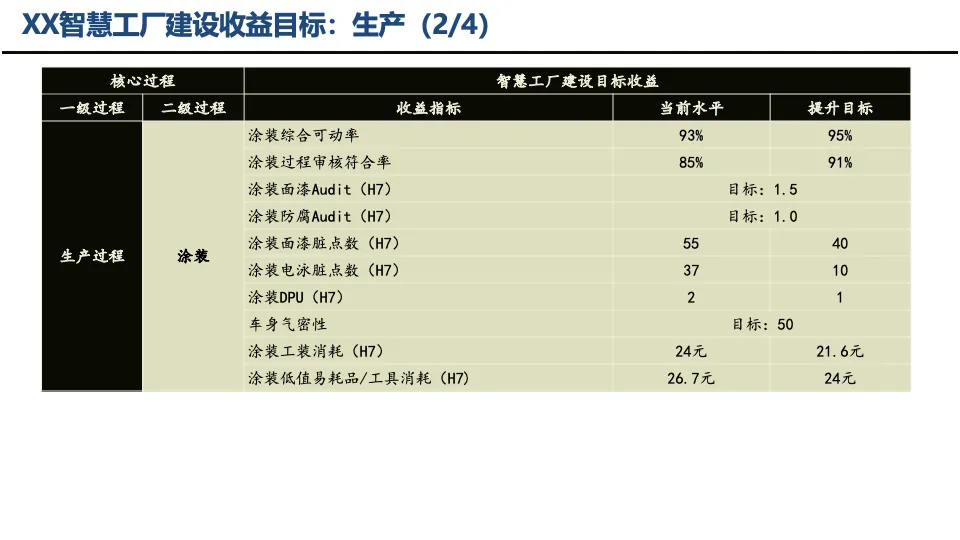

方案结合整车冲压、焊装、涂装、总装四大工艺，设置可落地、可复盘的量化提升指标，覆盖生产、设备、物流、成本、能源五大板块：生产维度：月生产计划波动总量控制在 ±10% 以内，细品波动不超过 ±20%，辆份投入工时由 56.5 小时降至 50.9 小时；设备维度：设备平均故障间隔 MTBF 由 300 分钟提升至 440 分钟，故障修复 MTTR 由 35 分钟缩短至 20 分钟，备件库存周转率大幅提升；物流维度：材料库存周转率提升 50%，厂内物料周转时间由 8 小时缩短至 4 小时，零件准时交付率、配送率均达到 99%；成本维度：单车采购成本、制造成本降低 10%，物流单车成本下降 7%，工装、低值易耗品消耗持续压降；能源环保维度：厂区水、电、蒸汽精细化计量，万元产值能耗下降 20%，涂装废气回收、石灰粉循环利用降低固废产出。
三、智慧工厂全域核心建设举措
方案围绕生产、设备、智能采集三大核心场景，落地信息化、智慧感知、智能装备三类改造举措，以移动化物联采集为底层根基，以智能系统为业务载体，以自动化装备为效率突破点。
（一）全域移动化智能数据采集体系

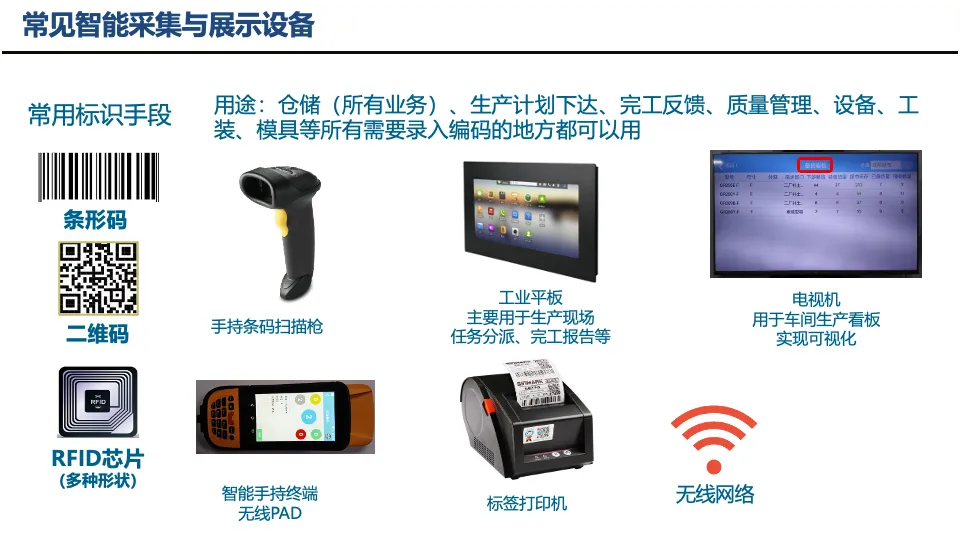

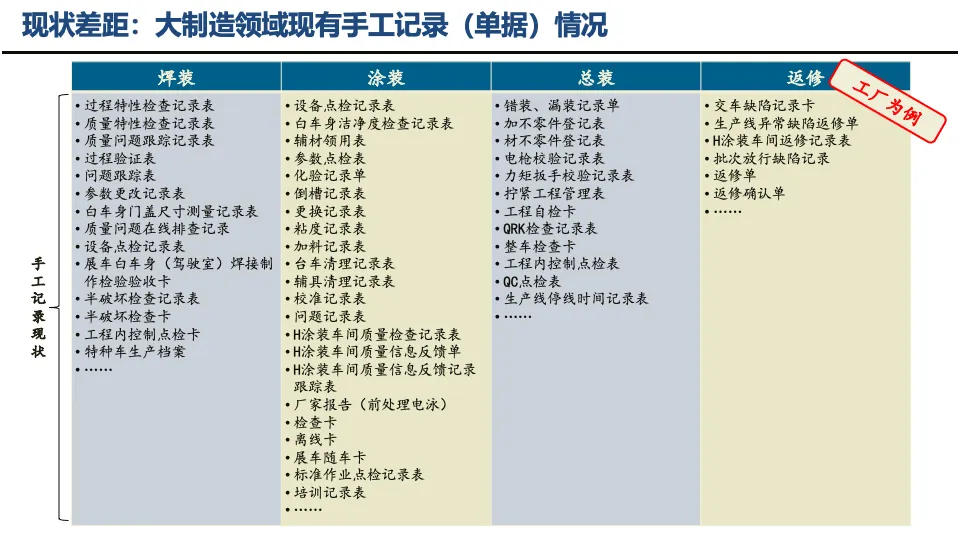

智能采集是智能制造的基础，依托多元化标识与无线终端打通车间现场数据入口，彻底淘汰纸质工单与人工台账。标识手段覆盖一维条码、通用二维码、耐高温 RFID 射频芯片，适配涂装高温、焊装粉尘等恶劣生产环境；配套硬件包含手持扫码枪、工业触控平板、无线智能 PDA、车间电子看板、标签打印机，厂区全域 WiFi、5G 双无线覆盖，无需固定布线即可灵活调整采集点位。
扫码枪
RFID芯片
工业平板
手持PDA

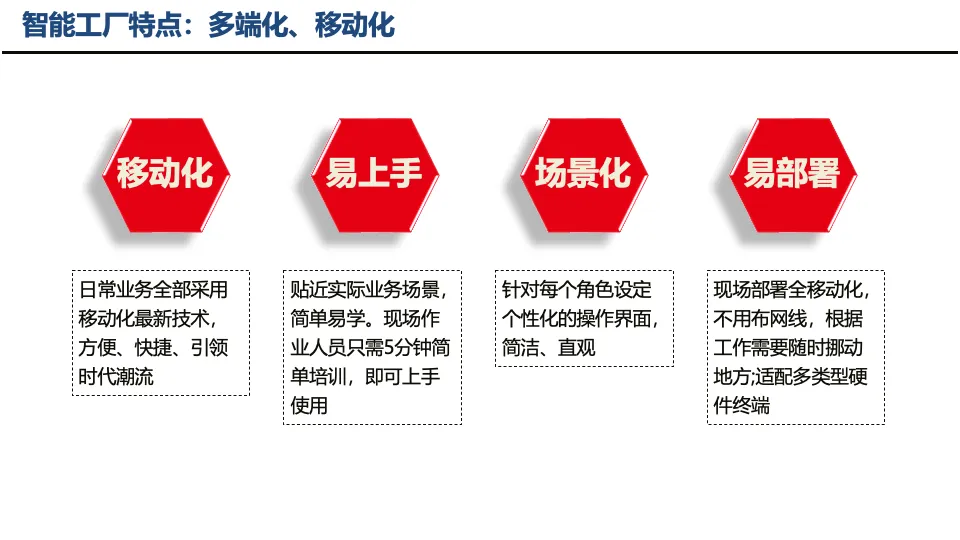

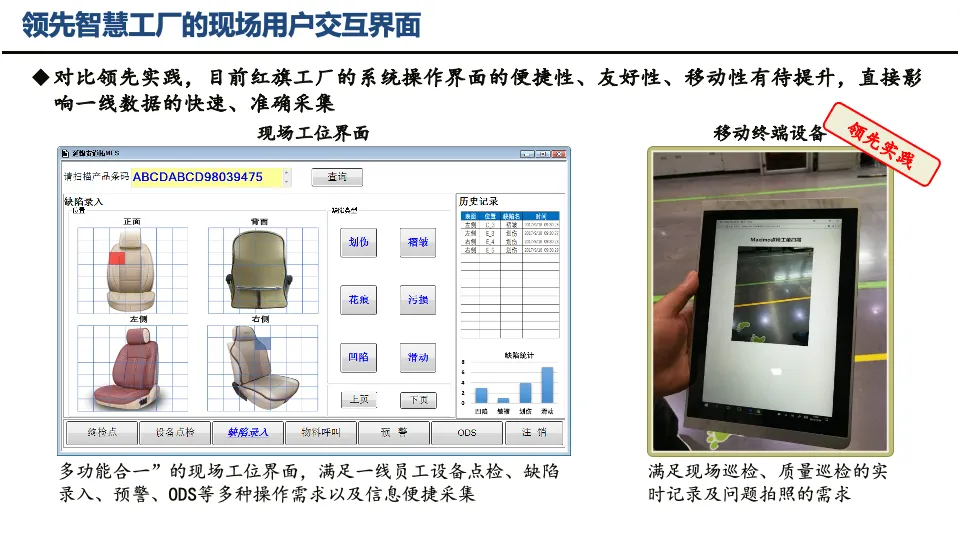

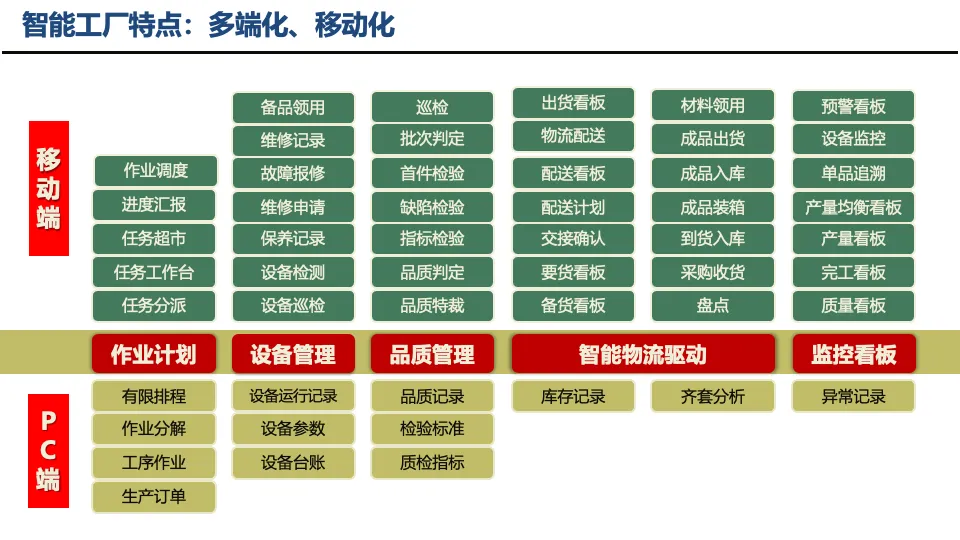

现场全部业务实现移动化操作：工序报工、设备巡检、质检判定、物料拉动、异常报修均可通过移动端完成，操作人员仅需 5 分钟简单培训即可上手使用。系统依托移动互联网、工业物联网实时采集人员在岗、物料流转、设备运行全量数据，同步上传至 MES、数据中台，为生产调度、质量分析、设备预判提供实时数据支撑，达成实时可视、少人高效的现场管控模式。

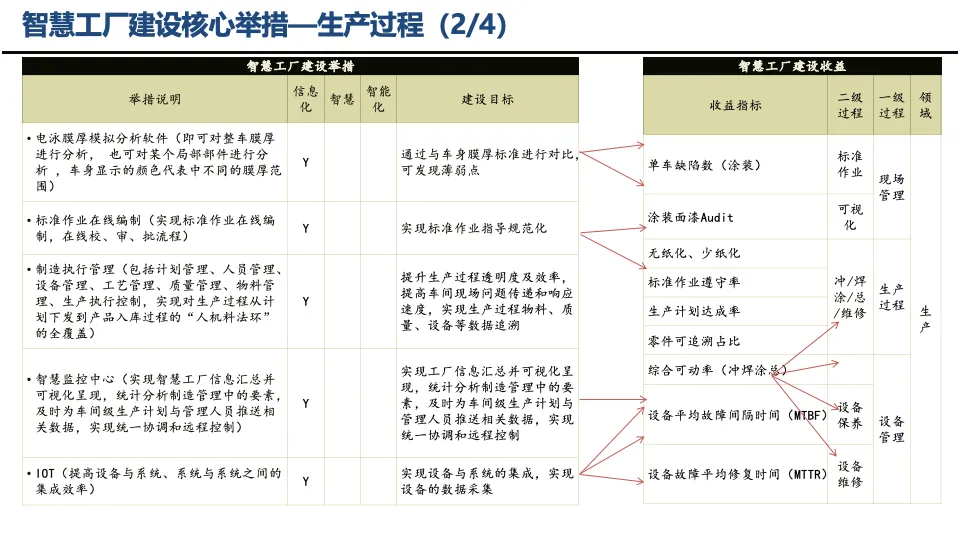

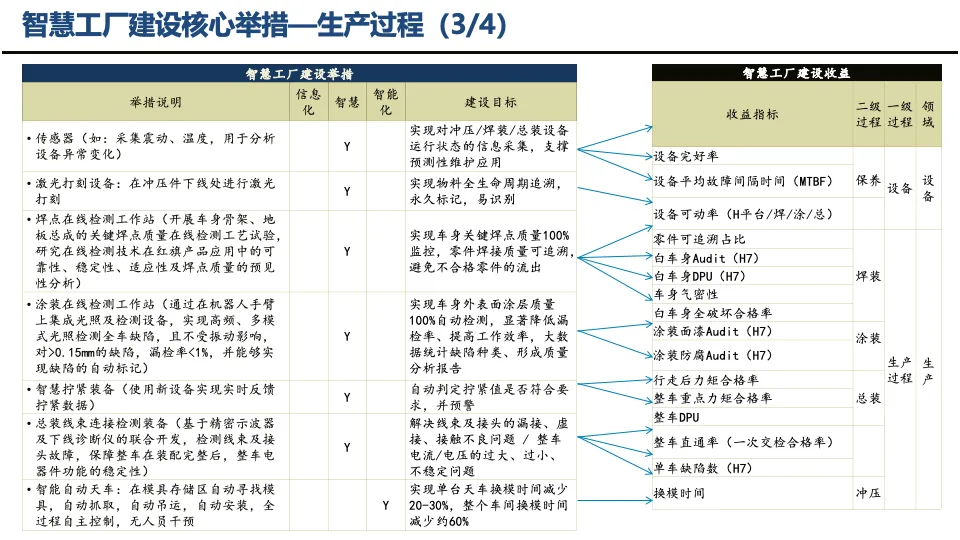

（二）四大工艺智能化落地举措

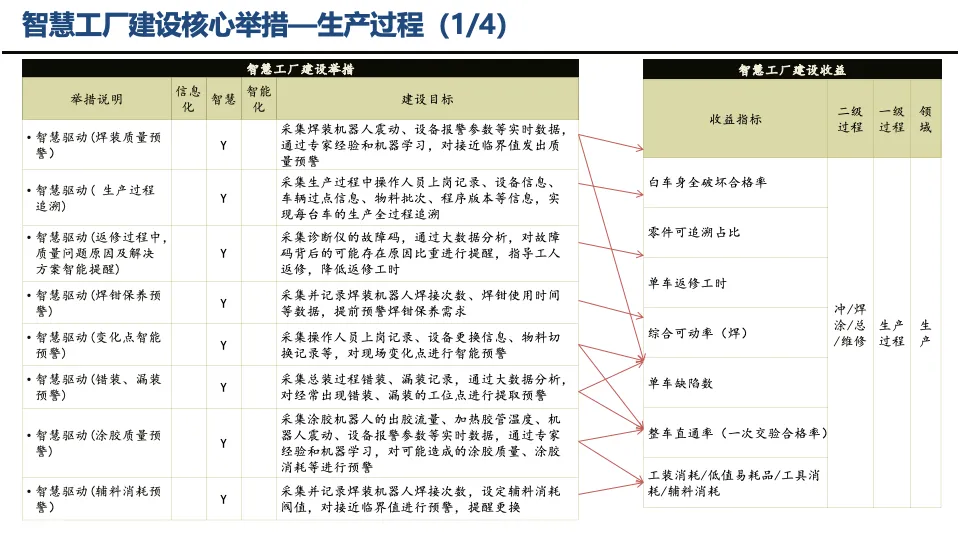

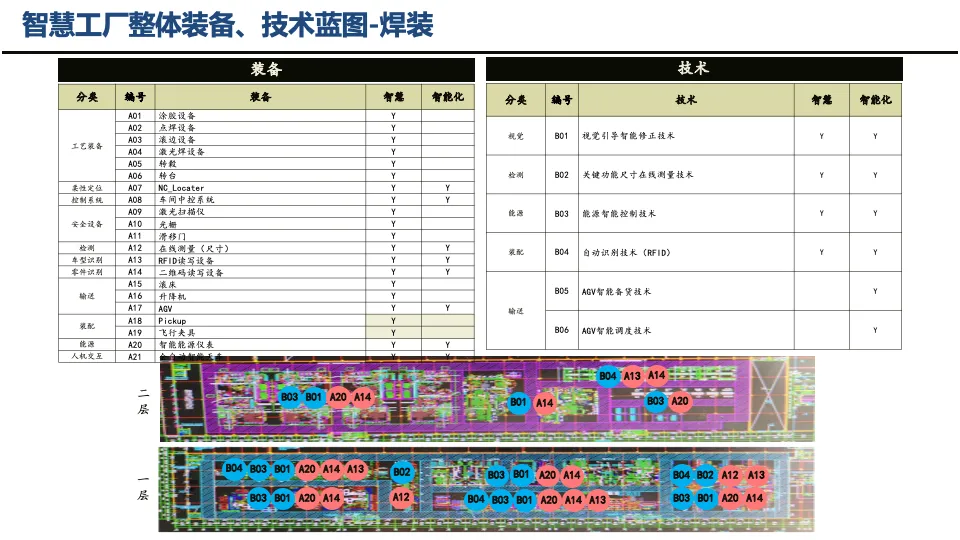

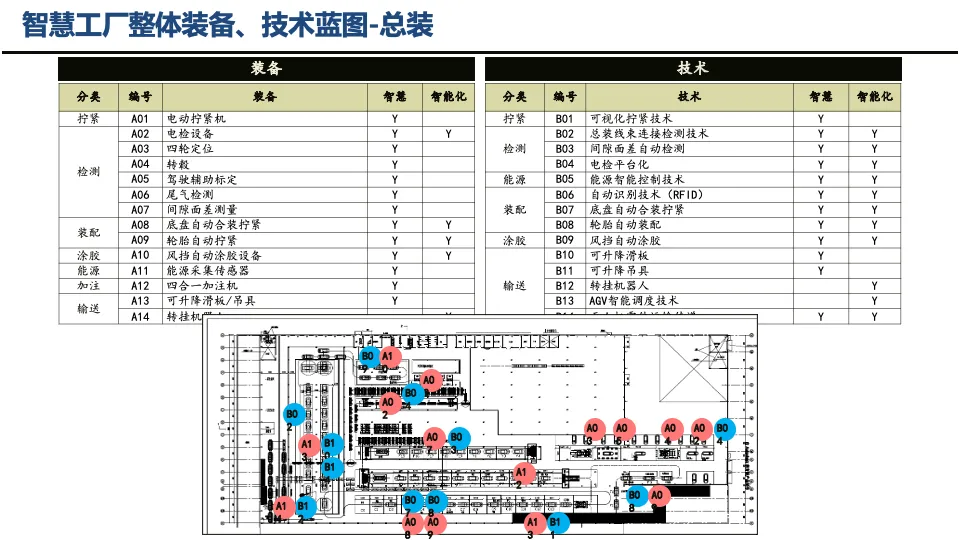

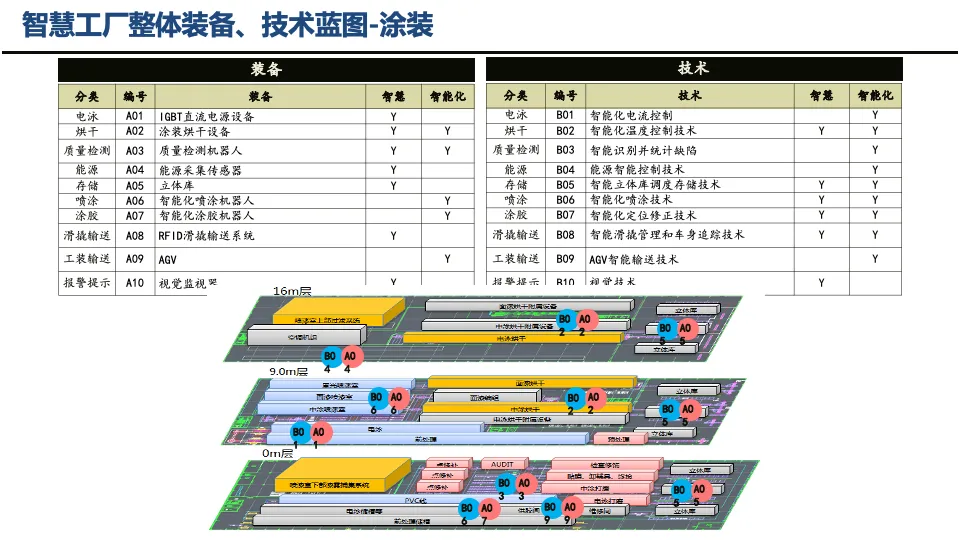

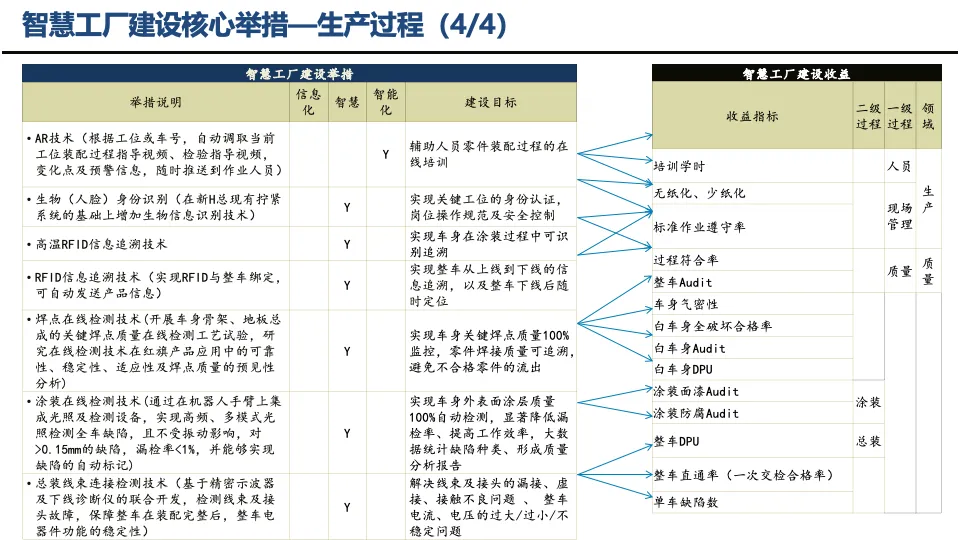

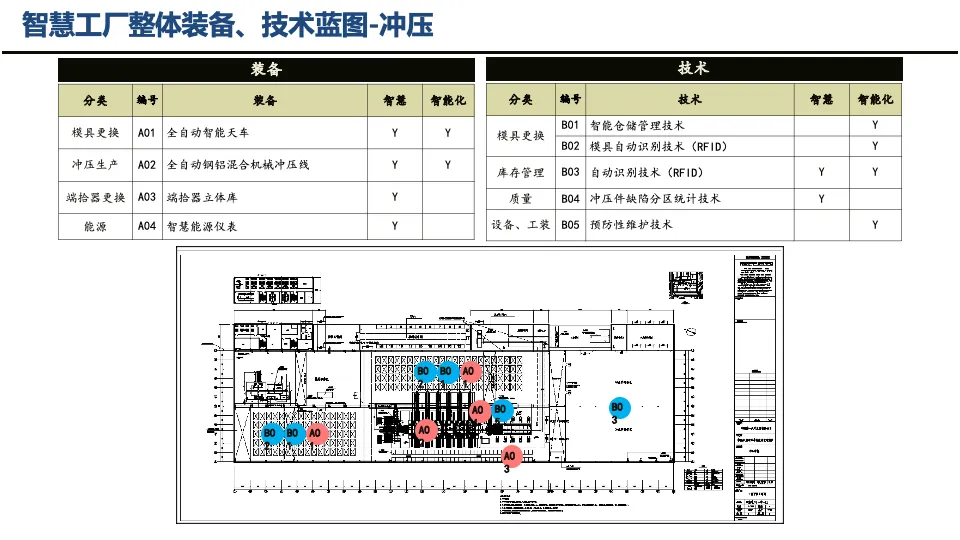

针对冲压、焊装、涂装、总装核心车间，分场景部署 AI 预警、单品追溯、智能检测、辅助装备四大类应用：焊装车间采集机器人振动、焊接次数、焊钳损耗数据搭建 AI 预警模型，提前推送保养提醒，配套焊点在线检测工作站，实现关键焊点 100% 自动监控；总装车间搭建单品全流程追溯体系，绑定车架号、操作人员、物料批次、拧紧力矩数据，故障诊断仪联动大数据智能推送返修方案，缩短单车返修工时；涂装部署电泳膜厚仿真软件、漆面视觉检测机器人，对 0.15mm 以上缺陷自动标记，漏检率低于 1%；冲压导入智能自动天车，自主完成模具抓取、转运、安装，车间整体换模时长减少 60%。
同步配套 AR 工位指导、人脸识别上岗、高温车身 RFID 追溯等数字化工具，标准作业指导书、工艺变更文件线上审批，全厂统一智慧监控中心集中展示四大工艺实时工况，实现远程统一调度。
（三）设备全生命周期数字化管理举措

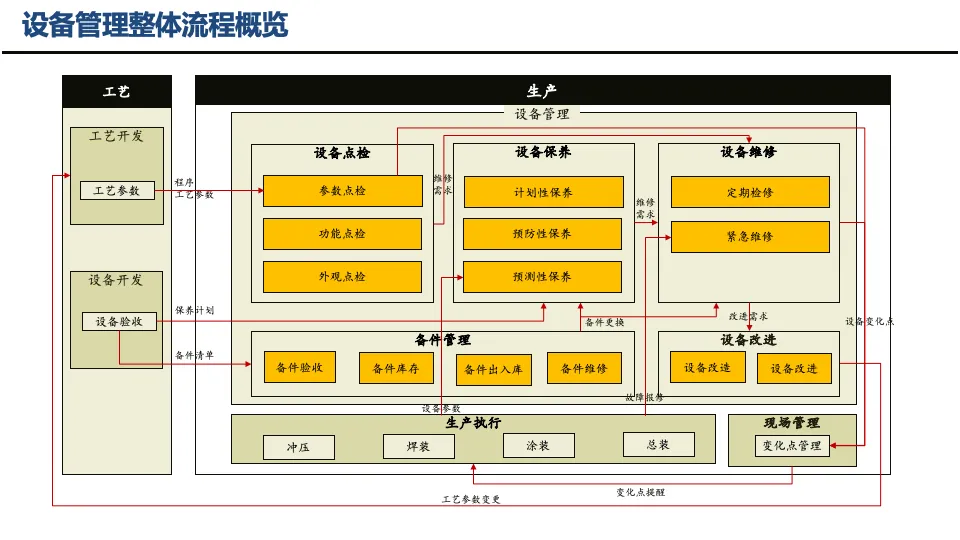

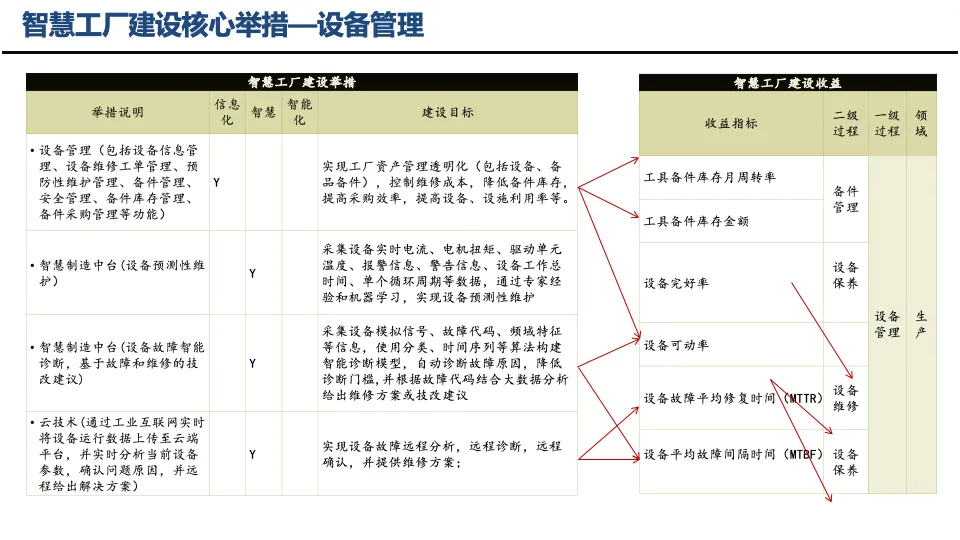

搭建一体化 EAM 设备管理平台，建立机床、机器人、检测设备完整电子档案，覆盖采购、安装、点检、保养、维修、技改、报废全周期流程。依托振动、温度、扭矩传感器采集设备实时工况，通过时域、频域 AI 算法评估设备健康状态，将传统定期大修升级为预测性维护，系统自动生成保养工单、备件采购提醒，移动端支持线上报修、维修进度跟踪。平台配套设备健康分析看板，直观展示设备在线率、故障分类、维修成本，同步打通备件库存管理，动态监控库存水位，盘活备件资金，从源头降低非计划停机带来的产能损耗。
四、六大维度顶层规划蓝图与全域网络架构
（一）六维一体化顶层规划蓝图

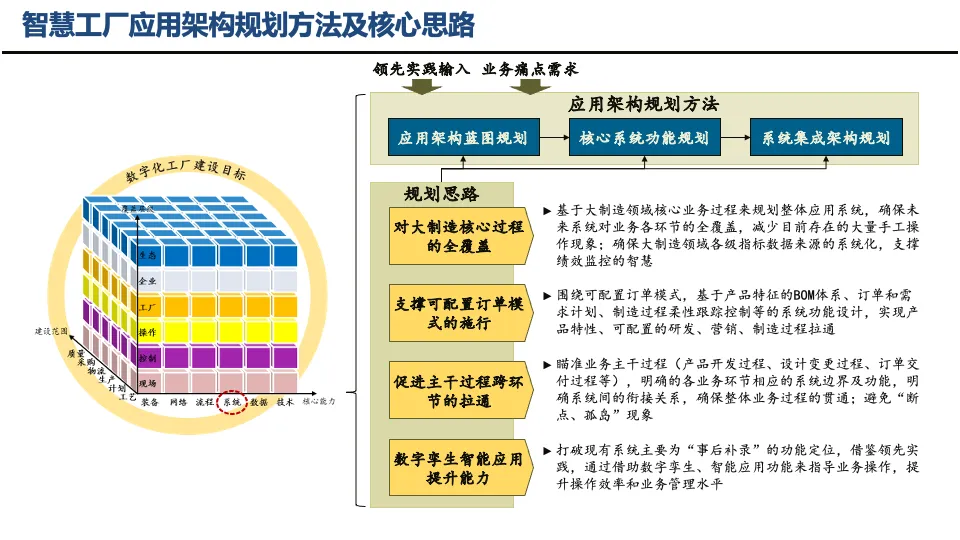

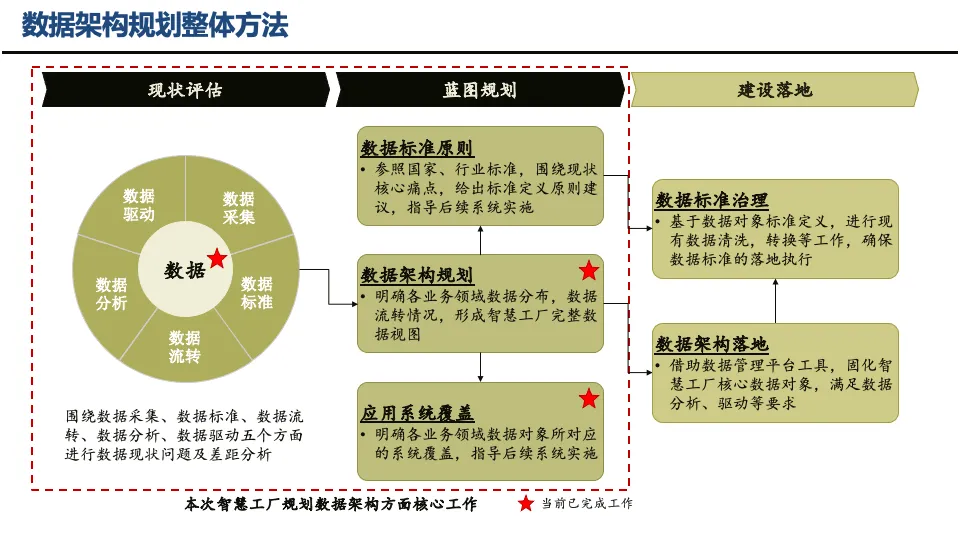

整体蓝图从装备、网络、流程、系统、数据、技术六大维度统筹设计，遵循三大核心规划逻辑：一是补齐短板、全域覆盖，完善六大制造专业数字化系统，完整支撑 IPD、OTD 两大核心业务；二是数据为核、价值驱动，搭建 “采集 - 存储 - 分析 - 可视 - 智能驱动” 完整数据链路；三是前瞻布局、软硬一体，同步落地信息化软件、AI 感知硬件、自动化装备，兼顾当下改造与长期智能化迭代升级。

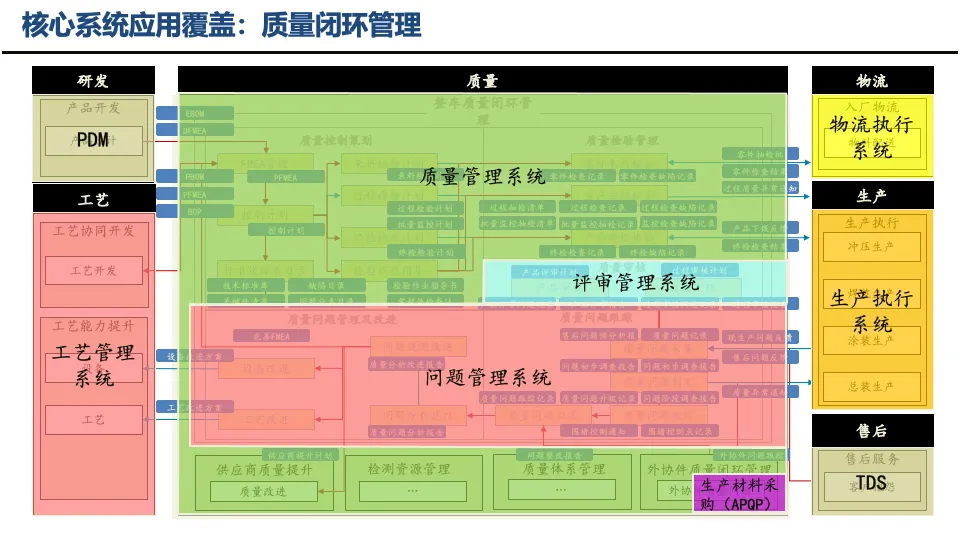

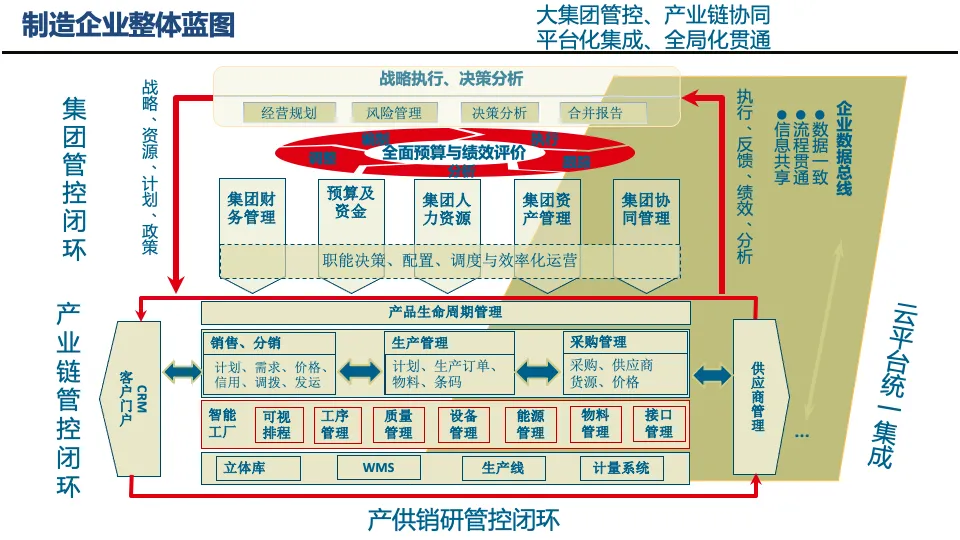

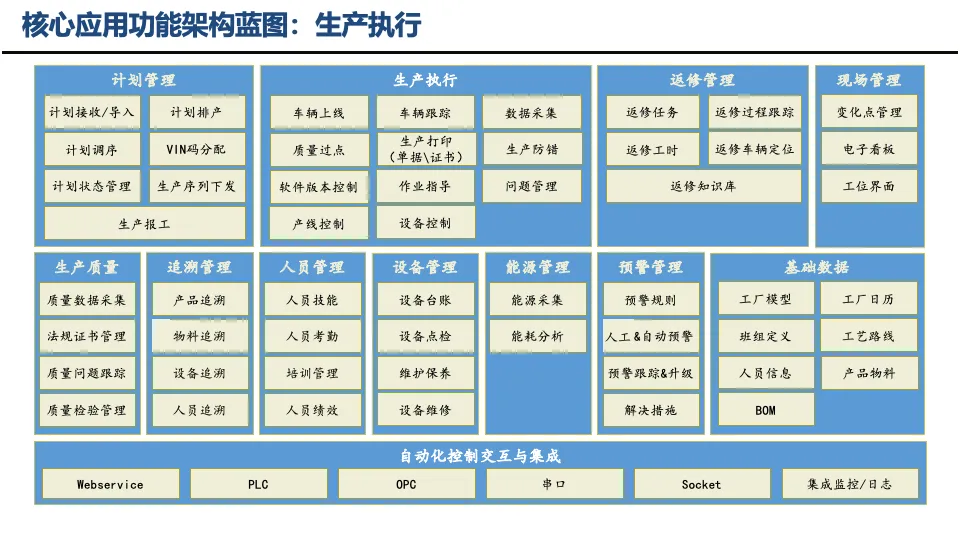

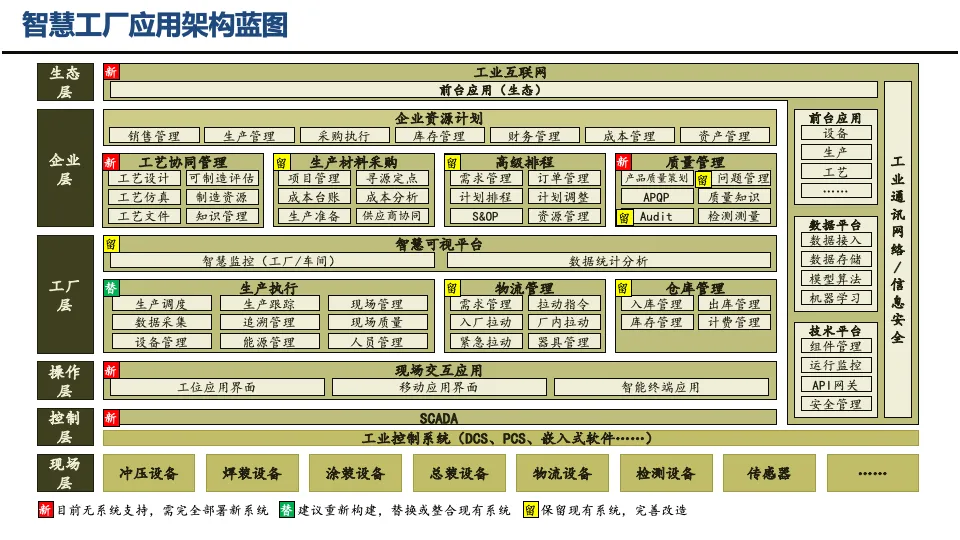

横向业务层面搭建集团统一数据总线，实现全域数据一致、业务流程贯通、信息实时共享。上层承载集团战略、财务、人力、CRM 客户、产业链协同管控闭环；中层落地 PLM 研发、MES 智能工厂、WMS 仓储、质量、设备、能源核心模块；底层对接 PLC、机器人、现场采集终端，完整打通市场需求、产品研发、生产制造、物流交付、售后反馈全业务链条，形成集团管控、产供销研两大闭环体系。

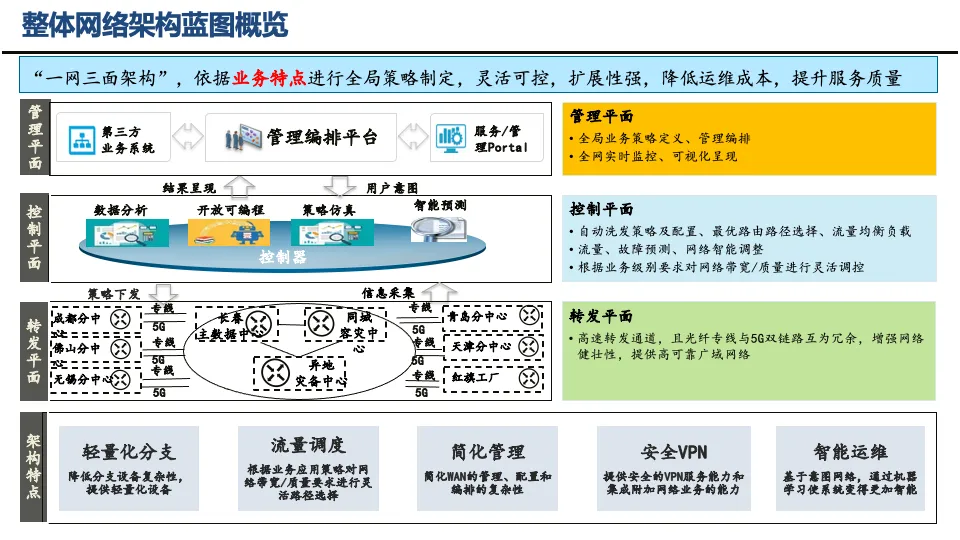

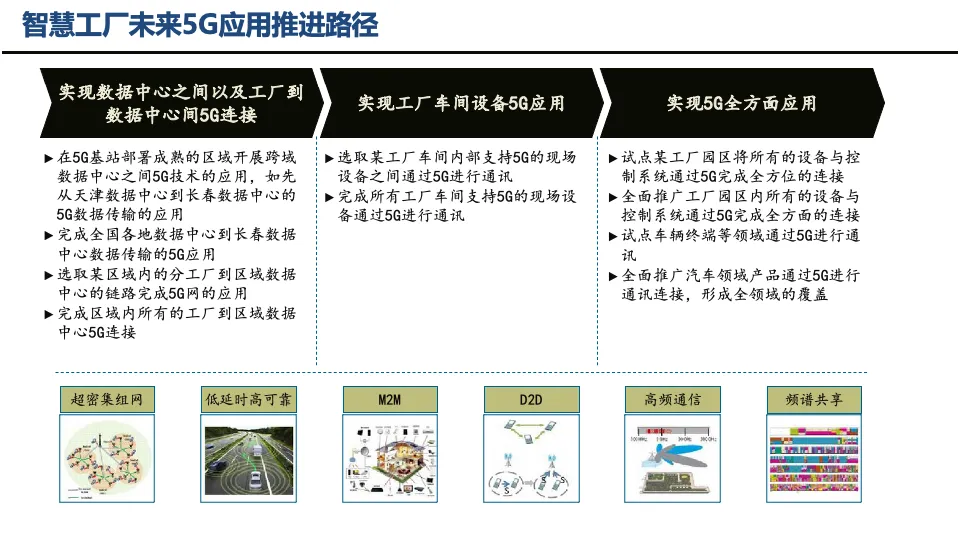

（二）“一网三面” 全域工业网络蓝图
厂区采用标准化一网三面网络架构，分为转发平面、控制平面、管理平面三层，搭配集团多中心灾备布局，为全域数据互通提供可靠网络底座：
- 转发平面
：采用光纤专线与 5G 双冗余链路，高速传输设备、视频、业务数据，链路故障自动切换，保障生产不中断； - 控制平面
：智能分配网络带宽，自动均衡流量负载，预判网络故障并动态调整路由，根据业务优先级灵活调配传输资源； - 管理平面
：全局定义业务策略，统一编排全网设备，实时监控网络运行状态，可视化呈现全网拓扑与流量数据。

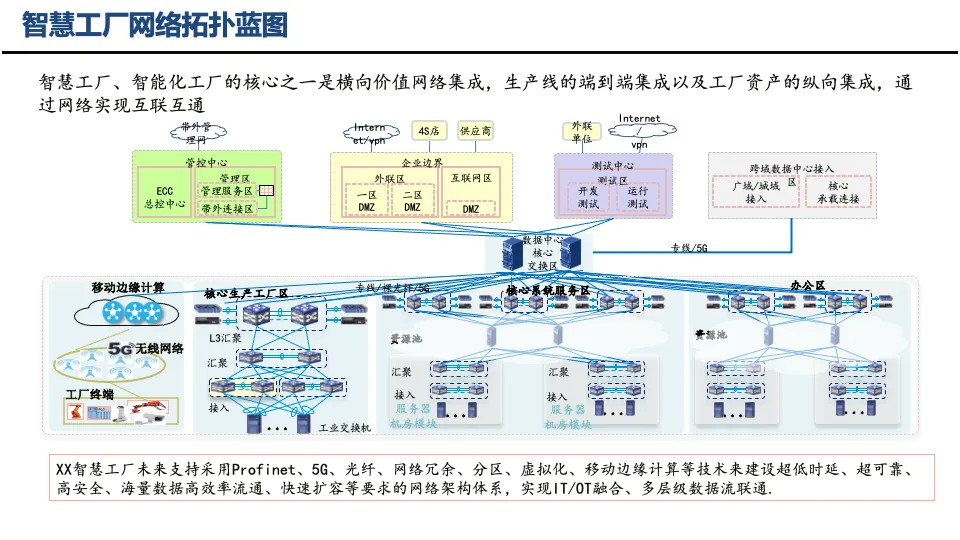

网络整体布局长春主数据中心、同城容灾中心、异地灾备中心，各分厂通过专线、5G 混合链路接入集团平台，具备轻量化分支部署、智能流量调度、集成安全 VPN、AI 智能运维四大优势，纵向打通设备底层集成，横向实现产业链数据互通，兼顾数据传输速度与工业信息安全。

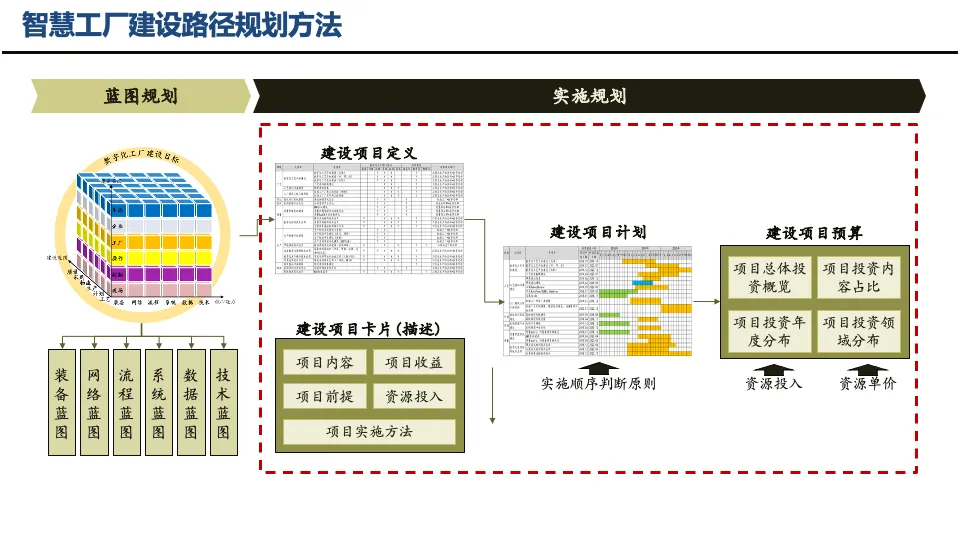

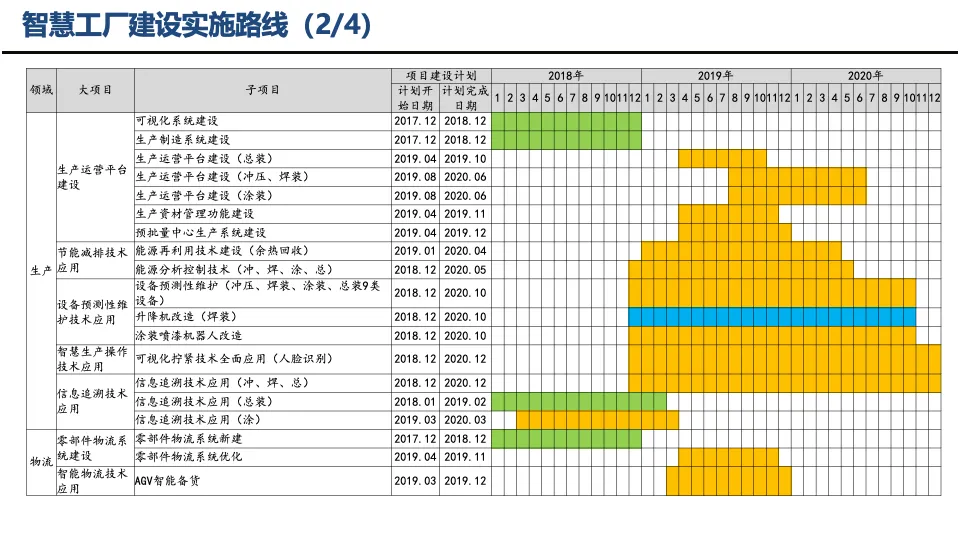

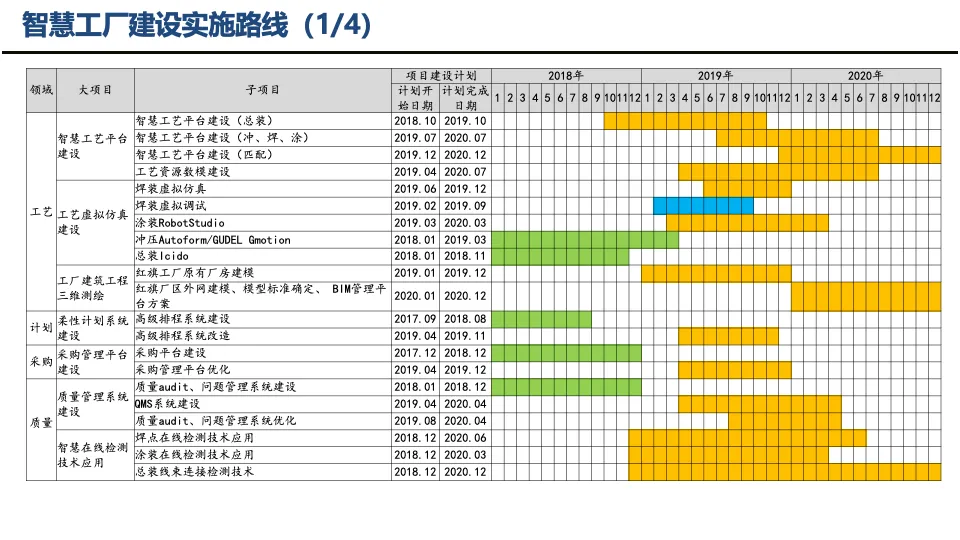

五、项目三阶段分步落地实施路径

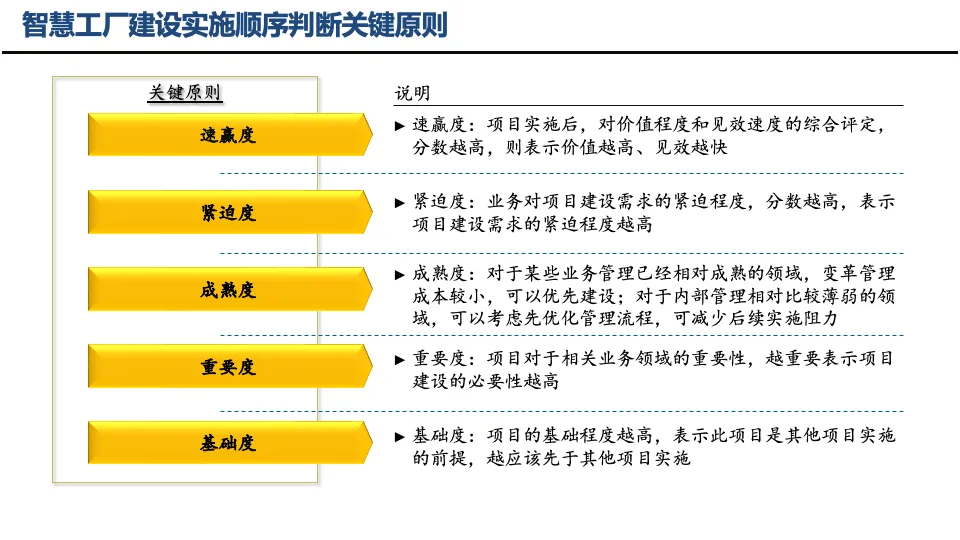

方案遵循 “整体顶层规划、轻量化分期投入、循序渐进迭代” 实施思路，分三期稳步推进，降低企业一次性资金投入与转型试错风险：
第一阶段：基础数字化打底期
完成厂区 5G、WiFi 全域无线网络、中心机房、综合布线基础设施建设，批量部署条码、RFID、手持 PDA、工业平板等采集硬件；上线基础版 MES、WMS、PLM、OA 系统，全面替代车间纸质工单、手工台账，搭建基础车间电子看板，实现生产、仓储、质量基础数据线上留存，短期内实现无纸化作业、基础数据可视化落地。
第二阶段：物联网与智慧感知深化期
打通冲压、焊装、涂装、总装底层 PLC、传感器数据采集链路，落地焊钳预警、漆面视觉检测、设备预测性维护、车身 RFID 追溯等智慧应用；搭建集团统一数据中台，完成多系统数据清洗、标准化对接，完善全厂综合监控大屏，实现生产异常、设备故障、质量缺陷自动分级预警，完成生产、设备、质量数据联动分析。
第三阶段：全域智能与生态协同升级期
批量部署全自动机器人、智能天车、AR 辅助装配等高端智能装备，深化 AI 工艺仿真、柔性混线排程、智能应急调度能力；打通上游供应商、下游客户协同平台，实现需求预测、协同采购、物流全程可视；完善数字孪生全厂仿真、能耗碳排放精细化管控体系，建成人机协同、绿色低碳、产业链全域协同的完整智慧整车工厂。
六、综合落地价值与行业发展展望
（一）方案多维落地综合价值
经济效益层面，设备综合利用率、物料库存周转率显著提升，人力、备件、能耗、物流多维度成本持续下降，批量不良、设备停机带来的直接经济损失大幅减少；管理效益层面，全流程无纸化移动作业，跨部门、集团与分厂线上协同，各类经营、生产报表自动生成，数据实时同步，管理人员摆脱人工统计束缚；质量合规层面，整车及关键零部件全链路数字化追溯，完整满足客户审厂、行业监管、售后索赔核查需求；绿色安全层面，全域危险源、废气、能耗实时监测，安全隐患提前预警，精细化节能方案助力企业完成双碳考核指标。
（二）行业长期发展趋势

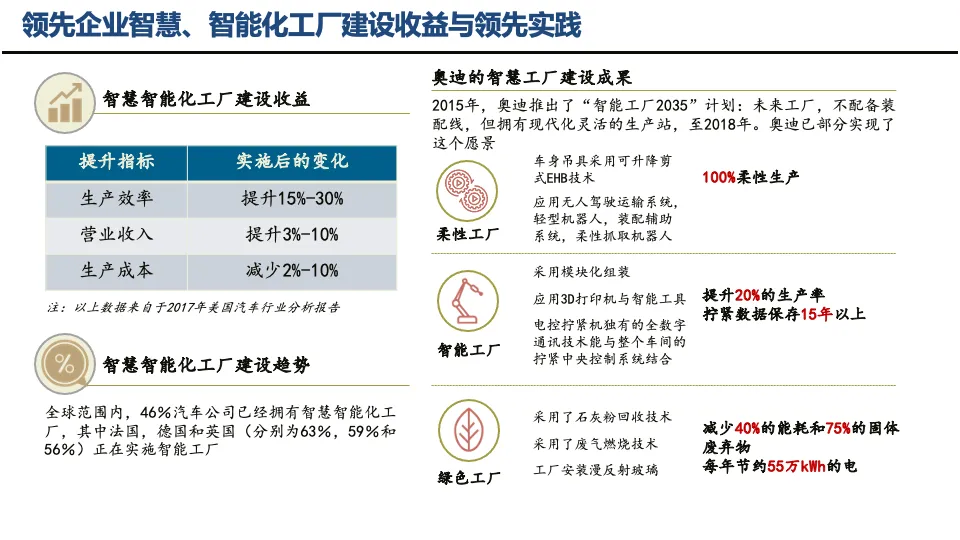

放眼全球汽车智能制造发展方向，奥迪等头部车企已落地柔性无装配线、轻型协作机器人、3D 打印工艺，未来国内整车智慧工厂将持续融合工业大模型、低空巡检无人机、数字孪生仿真技术，黑灯无人车间、全产业链云端协同将成为主流建设模式；轻量化、低成本数字化工具持续普及，中小型整车及零部件企业数字化转型门槛不断降低；全域数据闭环成为核心竞争力，依托海量生产数据持续优化工艺、排程、供应链体系，不断释放数字化转型长期价值。
本套整车智慧工厂蓝图规划方案适配新建整车厂区整体建设与老旧产线分期改造，覆盖冲压、焊装、涂装、总装全工艺，兼顾短期落地成效与长期产业竞争力提升，为国内整车制造企业数字化、智能化、绿色化转型升级提供标准化、可复制的全域落地范本，持续以数字化手段培育制造业新质生产力，推动汽车产业高质量、可持续长效发展。
