智慧工厂5G工业物联网解决方案(55页PPT)

2026-08-08 07:23:28

制造业数字化转型走到今天，争论的焦点早已不是要不要转，而是从哪里切入、靠什么落地。5G工业物联网给出的答案很直接，先把设备的眼睛睁开，让数据先流动起来。设备互联是起点，数据驱动才是终点，这条主线贯穿了智慧工厂从看得见走向管得准、控得好的全过程。

一、环境背景

制造业正处在一个旧基座失灵、新基座待立的转折期。过去二十年，以ERP为核心的流程式管理覆盖了企业的业务侧，但设备侧、现场侧的数据长期游离在系统之外。经济增速放缓、行业竞争加剧、用户需求日趋个性化，三重压力叠加之下，靠规模和经验堆出来的粗放式打法已经难以为继。回看四次工业革命，蒸汽、电气、信息技术分别塑造了前三轮，而今天以5G、AI、边缘计算为代表的新一轮变革，本质是把物理世界的制造过程与数字世界的分析能力第一次真正打通。国际经验同样印证了这一方向，从GE提出工业互联网概念到各国智能制造战略相继落地，制造业的竞争重心已经从产能规模转向数据与算法支撑的运营效率。

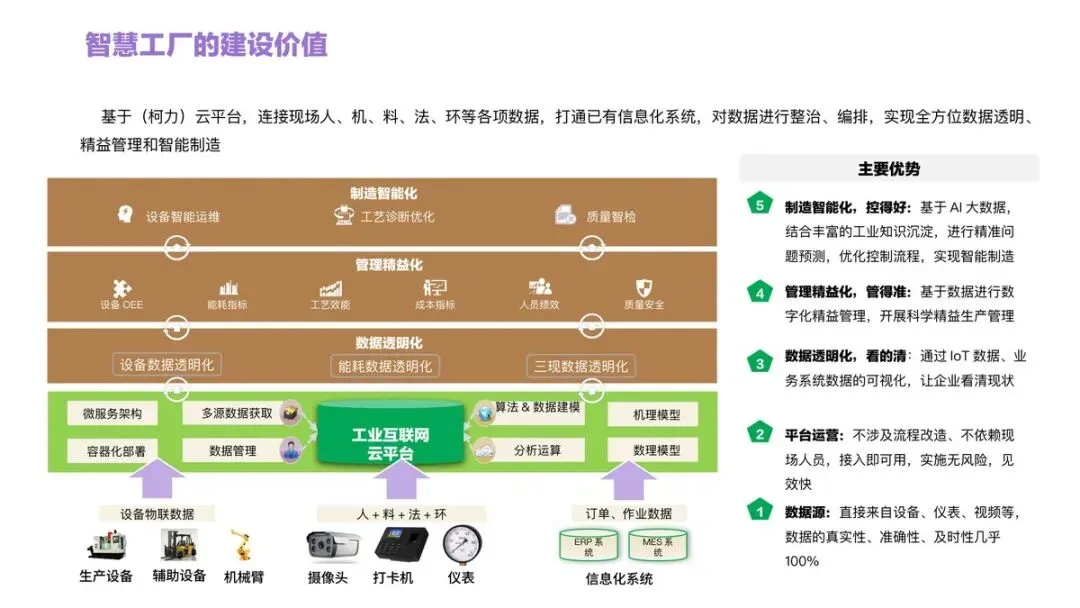

然而现实是，多数工厂的设备数据仍散落在各自的孤岛里。IT与OT两条技术线平行发展，从未深度融合；设备故障靠老师傅经验事后救火，能耗成本居高不下，人均成本却不断攀升。中国制造企业的人均成本持续上行，产能瓶颈日益明显，而客户对个性化、快速交付的要求又比以往任何时候都苛刻。企业缺的是一个能同时连接人、机、料、法、环，融合IT与OT数据的新基座。5G工业物联网正是在这个节点上被推到了台前，成为撬动整个智能制造转型的支点。

二、解决方案

（一）5G网络与智能网关：打通数据的最后一公里

智慧工厂的第一步，是把全场景设备接进一张网。方案以5G为骨干，统筹上下游组网厂商，统一规划车间各工序中设备、环境、能源、物流、安全等要素的数据采集与传输，结合MEC边缘计算构建虚拟专网，让网络能力下沉到车间一线，实现边缘侧毫秒级的数据处理与反馈。接入层则依靠智能物联网关完成关键一跳，它支持2/3/4/5G、WiFi、LoRa乃至卫星通信等多种上网方式，覆盖主流工业协议，做到即插即视，一键接入设备最快仅需一小时。毫秒级的实时采集配合边缘计算与规则引擎，让设备状态在下行控制与上行采集之间形成闭环。这套组合解决的是传统方案最头疼的问题，设备种类杂、协议多、接入慢。网关还支持AI自动识别设备状态与远程配置诊断，接入成本被压到极低。

（二）数据透明化：从机台到产线的三级可视

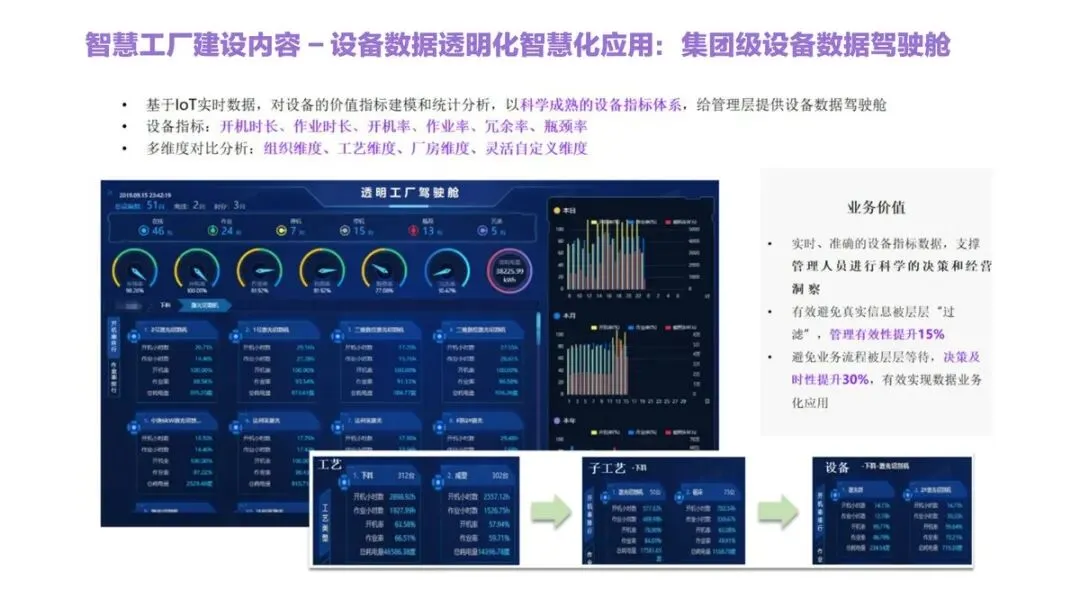

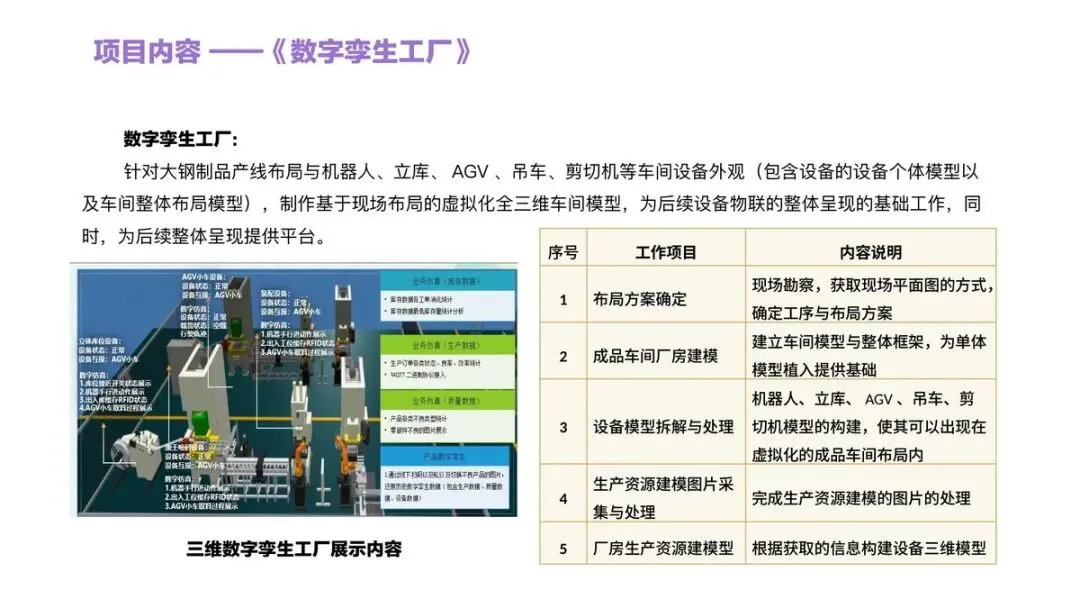

设备连上网只是前提，数据看得清才是价值起点。通过数字孪生技术构建全三维车间模型，把机器人、立库、AGV、吊车等设备以虚拟化方式呈现在现场布局中，再叠加ERP、MES等业务系统数据，形成订单交付、库存状况、设备状态、质量工艺的实时全景。驾驶舱体系分三级落位，集团级看全局产能与经营，产线级看制造岛运行，机台级细到刀加工时间、主轴转速、加工周期。以机床设备为例，产量、运行状态、能耗采集全部实时呈现，IT与OT数据在同一张图上完成交叉分析。实时监控调度系统还会自动统计车间信息化带来的直接经济效益，从节省人力、电子化流程替代、AGV替代叉车到单位成品电耗，按日、月、年持续量化。数据透明化解决的是管理层对现场的黑箱焦虑，让每一次决策都有据可依。

（三）设备健康管理与预测性维护：把维修从事后搬到事前

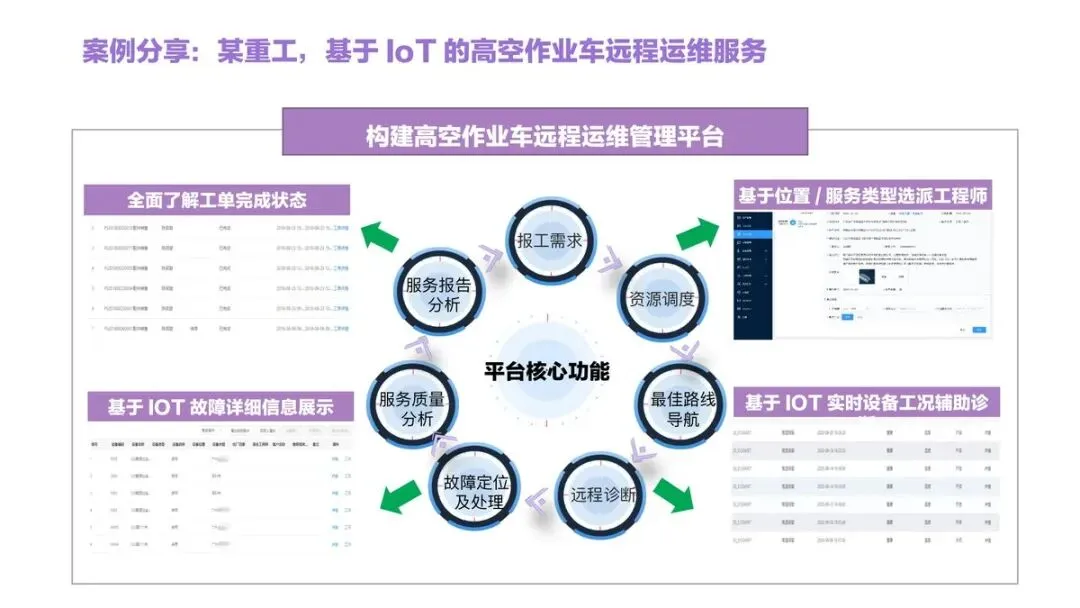

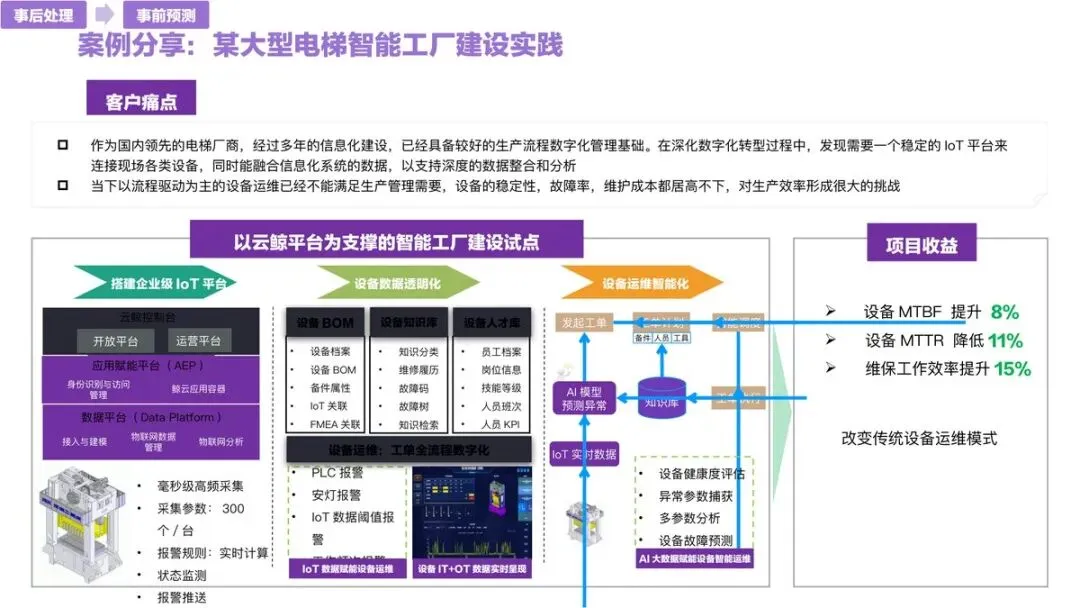

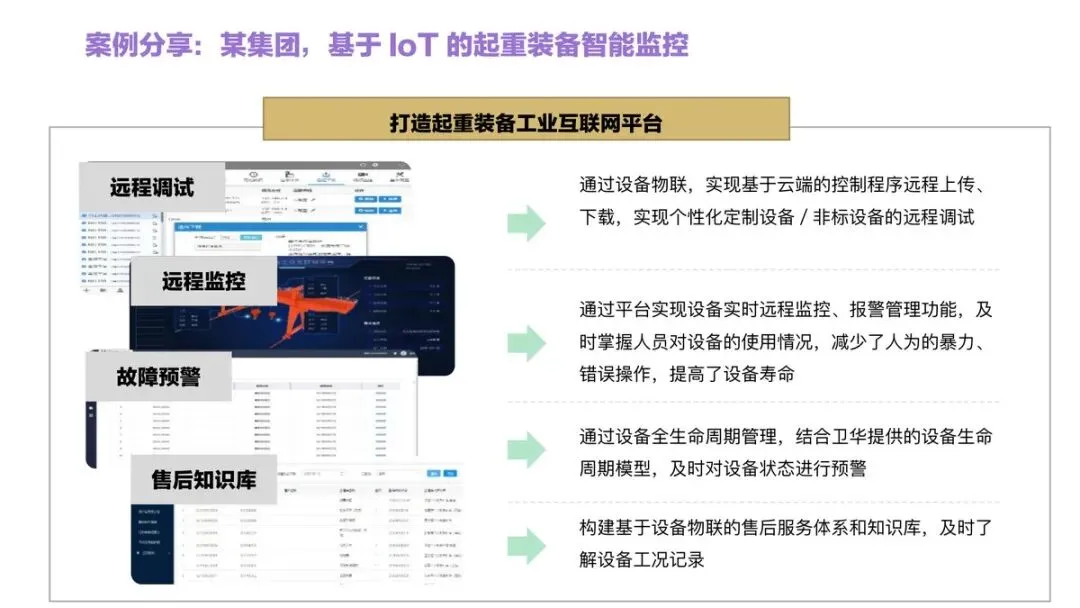

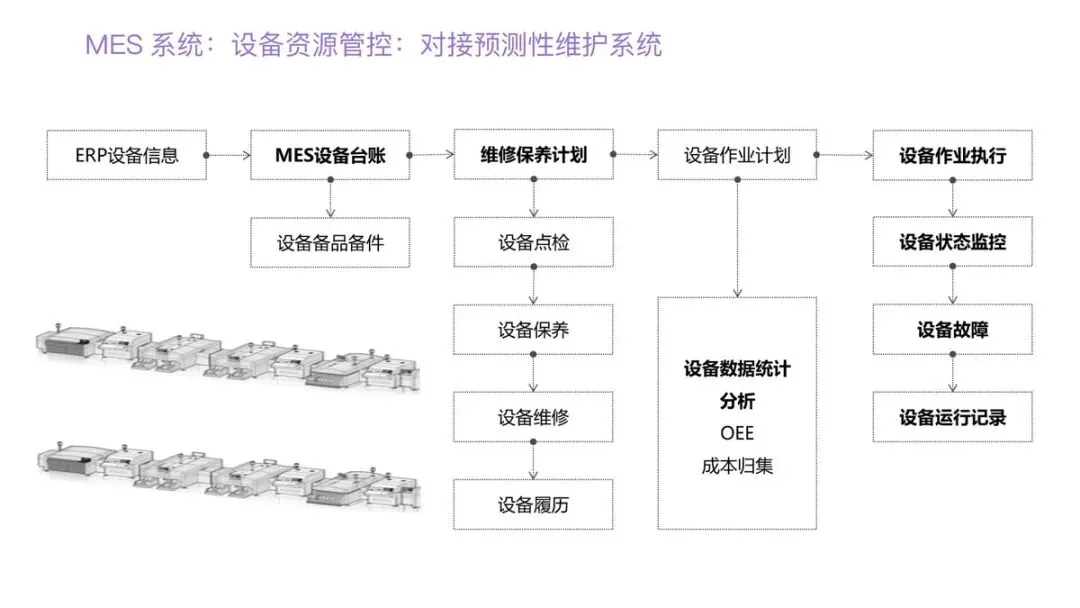

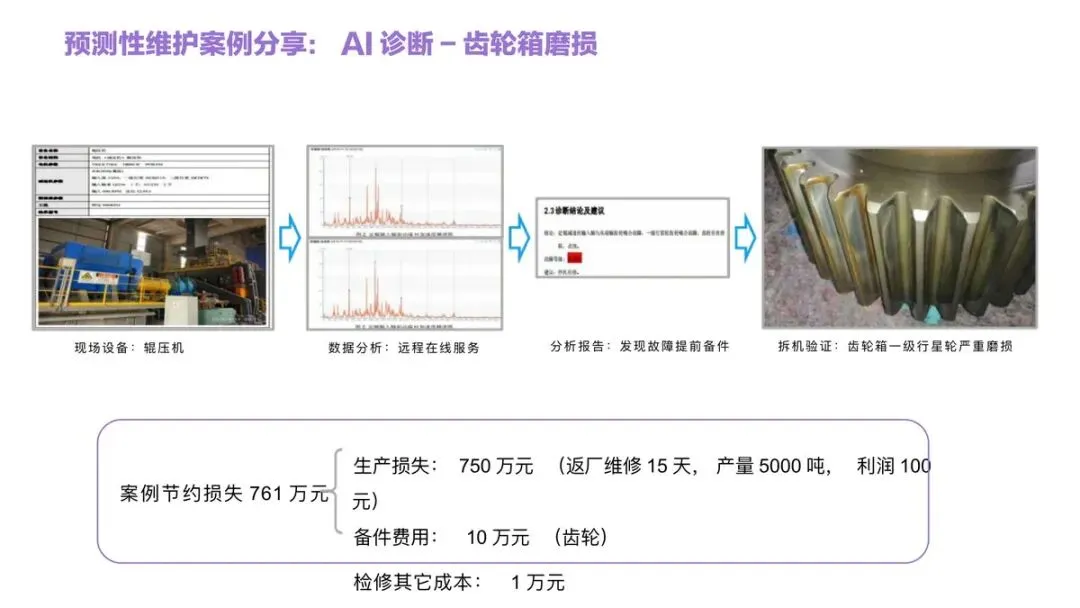

设备故障是制造业最隐蔽的成本黑洞。方案在设备表面加装振动温度一体式传感器，通过5G、有线和WiFi接入云鲸工业互联网平台，结合IoT实时数据、工况数据和故障数据，用AI大数据对设备健康状态建模。平台能实现健康度评估、异常参数捕获、多参数分析和故障预测，报警从精准识别走向预防性维护、预测性维护逐级演进。边缘计算让报警与响应在同一时延内完成，知识库沉淀维修履历与故障树，维保策略从周期保养升级为数据驱动的按需保养。实际案例中，电梯厂商的设备MTBF提升8%，MTTR降低11%，维保工作效率提升15%；某重工通过远程在线分析提前预判齿轮箱磨损、提前备件，单次节约损失761万元，预测性维护的价值在真实产线上经受了检验。

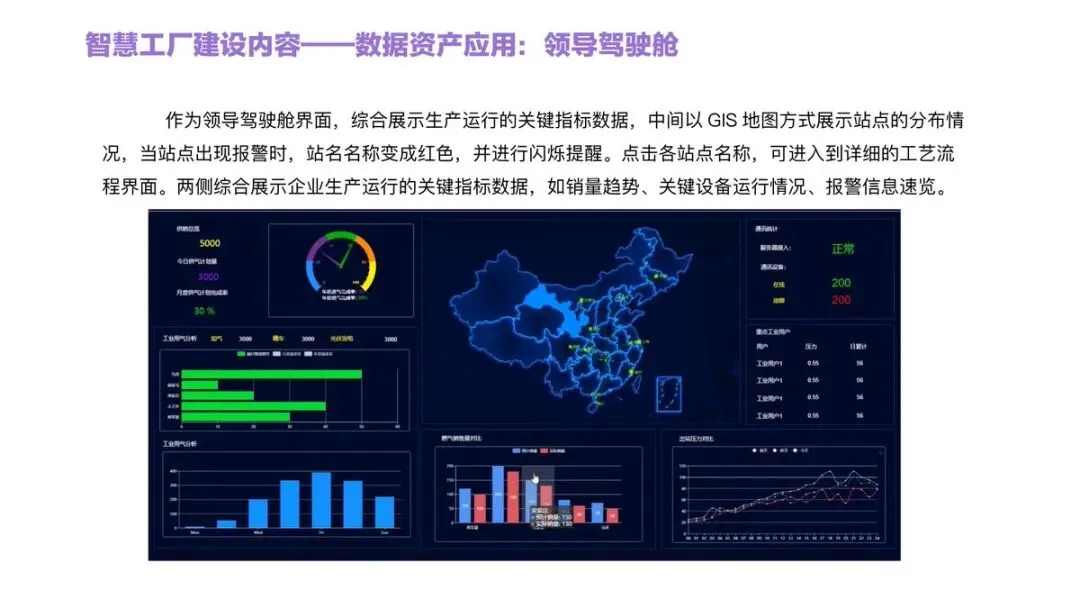

（四）MES与经营管控：让数据真正产生管理价值

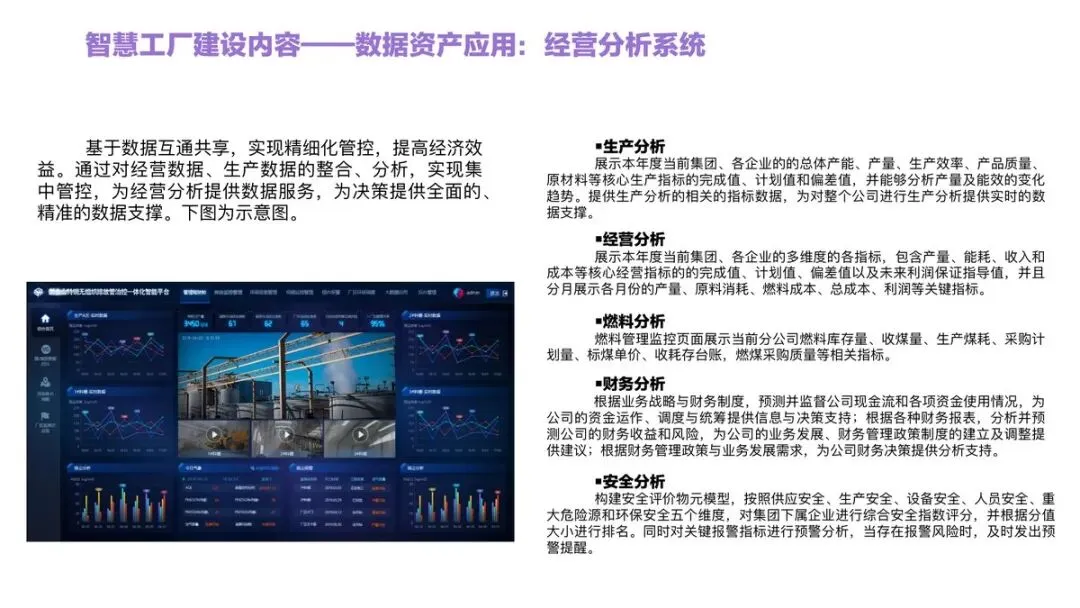

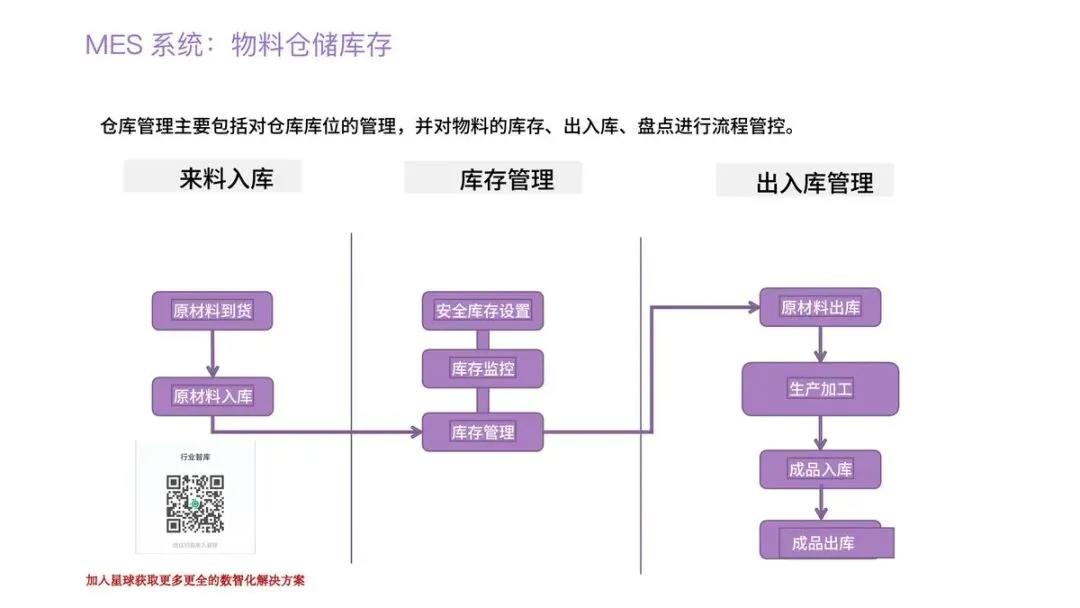

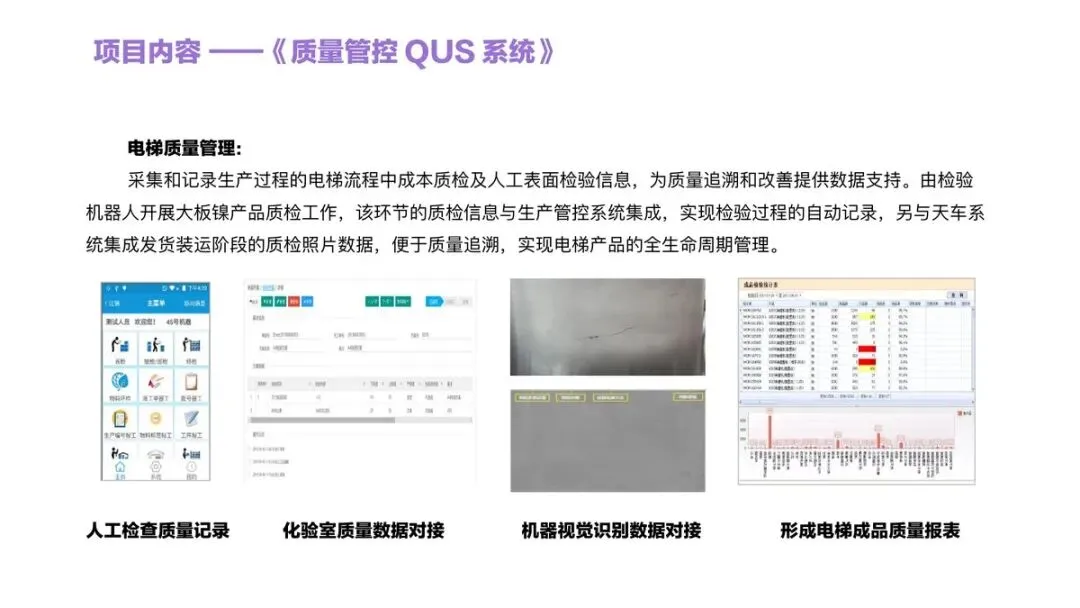

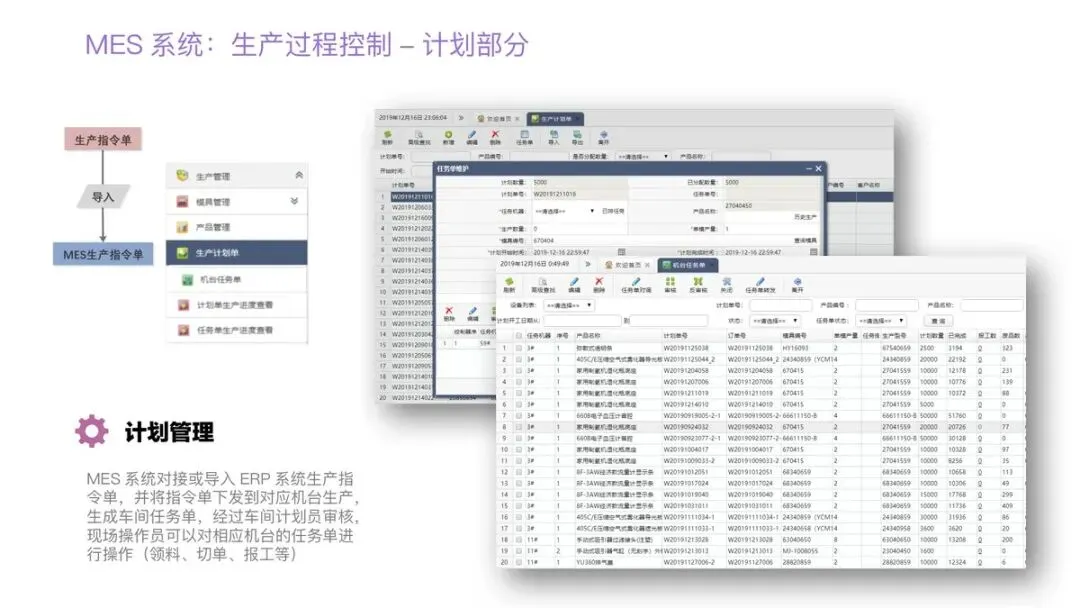

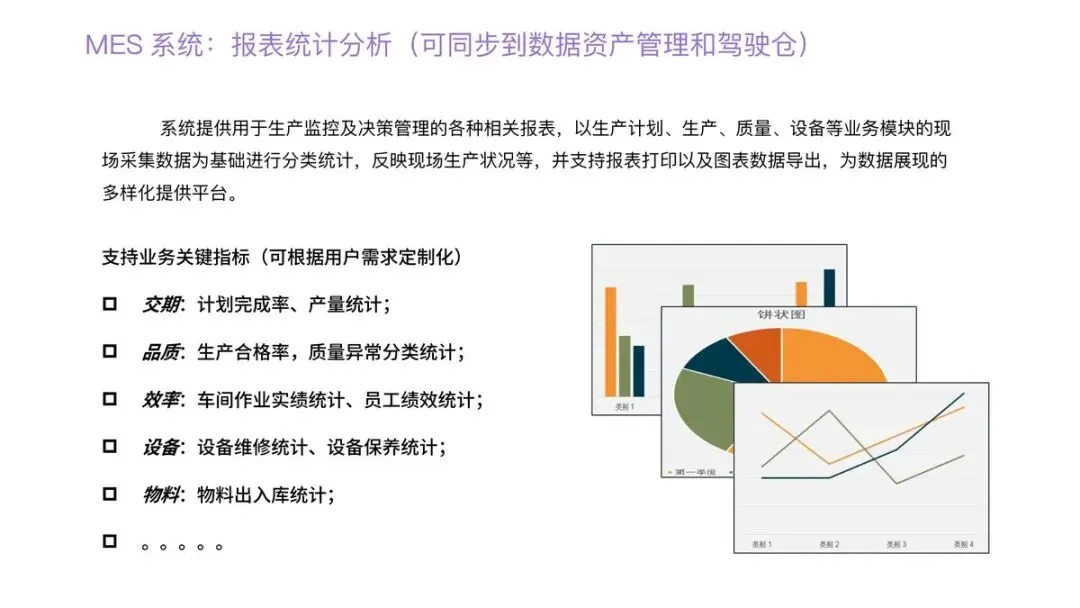

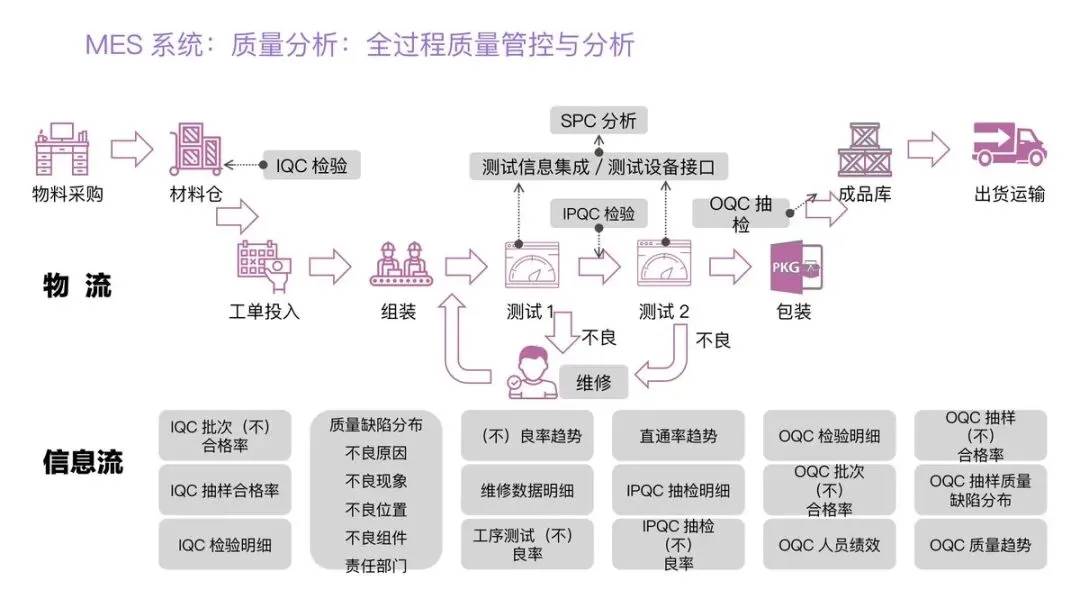

数据流动起来之后，要接得住、用得好，靠的是MES与上层管控体系的承接。MES系统覆盖计划排产、扫码领料、生产过程控制、质量分析、产品追溯全链路，物料出库扫码实现批次、设备、人员、日期四维追踪，移动端报工实时反馈工序产量，全过程质量管控打通IQC、IPQC、OQC与SPC分析。异常报警系统按设备、计划、质量分类设置规则，自动推送到责任人员移动终端。向上，智慧能源管控系统编制供需计划、平衡各类能源介质、开展能耗对标分析，让蒸汽、电力、水、氢等介质的使用全程可追溯。数据资产平台沉淀经营分析、领导驾驶舱等应用，让生产、经营、燃料、财务、安全五大维度同屏可视。智能安防则通过人形识别与火焰识别为工厂安全兜底。从车间执行到集团决策，数据在同一个体系内完成闭环。
