资料解读：（共91页PPT）某著名企业精益建造及创优图库二期
详细资料请看本解读文章的最后内容

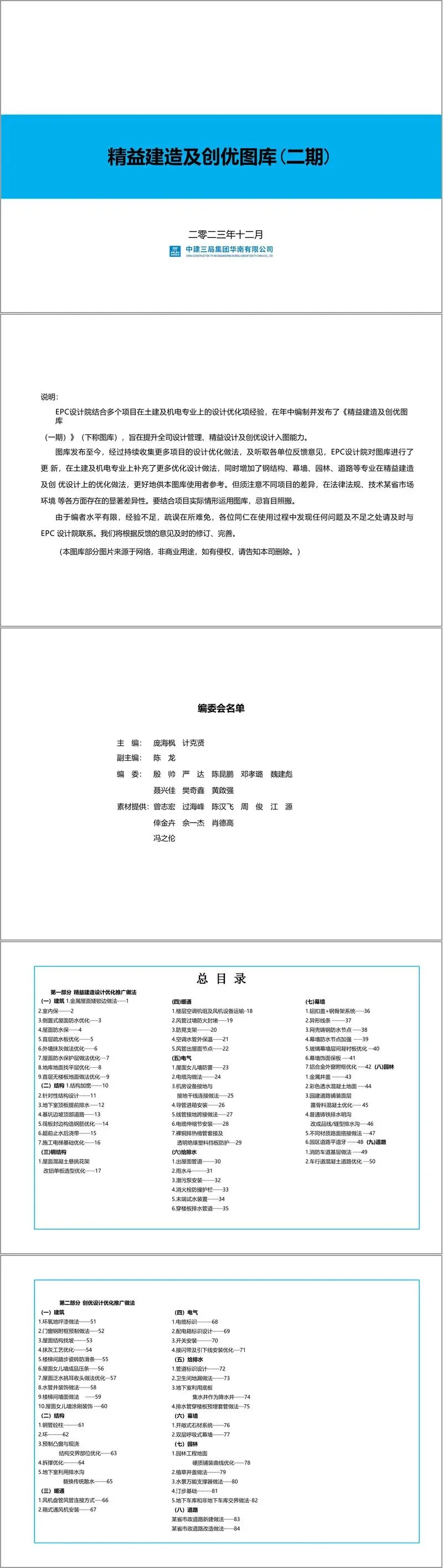

这份图库文件是某企业EPC设计院在《精益建造及创优图库（一期）》基础上，结合多个项目实战经验、各参建单位反馈意见修订完善而成的二期版本。内容涵盖土建、机电、钢结构、幕墙、园林及市政道路等多专业的设计优化做法，分为"精益建造设计优化推广做法"与"创优设计优化推广做法"两大部分，旨在提升设计管理人员将精益理念、创优标准直接植入施工图的能力。文件也特别提示：各地法规、技术及市场环境存在差异，运用时需结合项目实际，切忌照搬照抄。

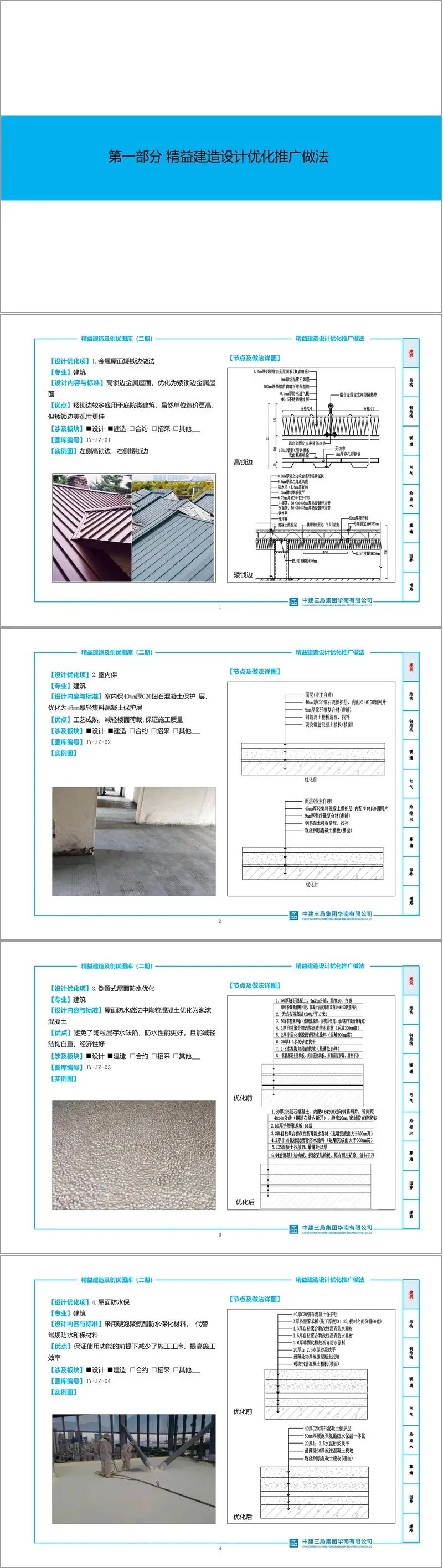

一、精益建造设计优化推广做法——建筑专业
建筑部分共梳理9项典型优化。JY-JZ-01将庭院类建筑高锁边金属屋面优化为矮锁边金属屋面，虽单方造价略高，但外观更精致。JY-JZ-02把室内40mm厚C20细石混凝土保护层改为45mm厚轻集料混凝土保护层，减轻楼面恒载并保证施工质量。JY-JZ-03倒置式屋面中原陶粒混凝土找坡层优化为泡沫混凝土，克服陶粒层滞水缺陷，减轻自重且更经济。J广州JZ-04采用硬泡聚氨酯防水保温一体化材料替代常规分开设置的防水与保温层，减少工序。JY-JZ-05在地下室顶板与建筑地坪间设成品支点疏水板形成微架空排水层，配合找坡与排水沟，降低渗水与地坪开裂概率。JY-JZ-06将原分层抹灰的外墙做法（聚合物抗裂防水砂浆+水泥砂浆打底）优化为一道20mm厚1:3水泥砂浆（掺5%防水剂）整体施工，简化工序并降低开裂及渗漏风险。JY-JZ-07种植屋面在吊篮安装前，将临时砂浆防水保护层改为配筋细石混凝土保护层，防止空鼓开裂及吊篮破坏防水层。JY-JZ-08地下车库地面找平层改用钢纤维混凝土替代常规钢筋网细石混凝土，抑制开裂。JY-JZ-09首层无楼板地面施工时，利用垫层兼做内架垫层，回填土按要求分层夯实，无要求时采用80mm厚C15素混凝土，节约成本。
二、精益建造设计优化推广做法——结构、钢结构、暖通、电气、给排水
结构专业7项优化：JY-JG-01对需埋设幕墙埋件但梁宽不足部位采取梁端局部加宽（局部加框），避免整体加大梁截面影响经济性与验算；JY-JG-02通过增加型钢构件配合复杂幕墙造型，降低支模难度并增强整体性；JY-JG-03地下室顶板提前考虑排水系统设计，助力穿插施工与文明施工；JY-JG-04基坑边坡顶部采用100mm厚C20喷射混凝土内置铁丝网，设排水沟及防护栏，防地表水入渗及坡顶开裂；JY-JG-05筏板边缘封边优先采用U形筋封边构造（16G101-3P93），便于施工并增效益；JY-JG-06地下室外墙采用超前止水后浇带，提前断水，为砌体、机电、装修穿插提供条件并可提前回填；JY-JG-07将施工电梯基础荷载荷入结构设计，把电梯基础与结构顶板合一，减少后期凿除及补做工序。
钢结构一项：JY-GJG-01屋面外悬挑混凝土花架（需特殊支撑加固时）优化为方钢桁架+铝单板造型，降低措施费与安全隐患，同时提高分项收入。
暖通5项：JY-NT-01幕墙施工阶段预留设备运输洞口便于楼层空调机组及风机吊装；JY-NT-02风管过墙防火封堵做法标准化；JY-NT-03防晃支架集中加工、按规范选型并视情况加斜撑；JY-NT-04空调水管外包橡塑保温材料；JY-NT-05风管出屋面节点缝隙填柔性不燃材料，减少刚性碰撞。
电气7项：JY-DQ-01屋面女儿墙防雷接闪带做法标准化；JY-DQ-02电缆沟做法标准化；JY-DQ-03机房设备接地与接地干线连接做法标准化；JY-DQ-04导管进箱排列均匀、管口高度统一；JY-DQ-05镀锌钢管丝扣连接时用≥2.5mm²软铜芯线扣压跨接；JY-DQ-06桥架过建筑物伸缩缝或直线>30m设伸缩节并双侧支架固定；JY-DQ-07动力柜裸铜排加热缩套管并设透明绝缘挡板，利于散热防腐。
给排水6项：JY-GPS-01出屋面管道标准做法；JY-GPS-02雨水斗标准做法；JY-GPS-03潜污泵安装标准化；JY-GPS-04室外消火栓设标准化防撞护栏；JY-GPS-05末端试水装置标准化安装并采取防误操作措施；JY-GPS-06穿楼板排水管设止水节或二次吊洞标准化处理防渗漏。
三、精益建造设计优化推广做法——幕墙、园林、道路
幕墙7项：JY-MQ-01全铝框架优化为铝扣盖+钢骨架系统，受力更合理、通透性好；JY-MQ-02异形线条由开模型材改为铝板焊接成型，降低加工难度与造价；JY-MQ-03网壳铸钢节点防水加强；JY-MQ-04幕墙层间防水节点加强；JY-MQ-05玻璃幕墙层间背衬板用硅酸钙板代替铝单板降造价；JY-MQ-06采用成品"保温+外饰面"复合幕墙保温板简化工序；JY-MQ-07铝合金外窗将附框嵌入窗框工厂拼装，现场直接固定打胶，减少工序与渗漏点。
园林6项：JY-YL-01井盖由塑料改为金属材质提高耐久与承载力；JY-YL-02简单造型绿道/跑道透水EPDM改为彩色透水混凝土，利于雨水回渗与热岛效应缓解；JY-YL-03园路铺装面层用露骨料混凝土替代普通透水混凝土，兼顾艺术与排水；JY-YL-04高档公建区普通铸铁明沟改成品线性/缝型排水沟，美观快捷；JY-YL-05不同材质路面交接处设钢筋混凝土搭接段防开裂；JY-YL-06园区窄路立道牙优化为混凝土预制平道牙，节约成本与工期。
道路2项：JY-DL-01消防车道基层由原多层组合做法优化为200mm厚C20混凝土+300mm厚3:7灰土稳定层，降低成本；JY-DL-02车行道水稳层调整为混凝土层，实现永久道路与临时施工道路永临结合，减少破除费用。
四、创优设计优化推广做法
创优部分同样分建筑、结构、暖通、电气、给排水、幕墙、园林及道路展开。建筑方面含环氧地坪漆替代非金属耐磨地面（CY-JZ-01）、门窗洞口预埋钢附框（CY-JZ-02）、屋面结构找坡替代建筑找坡（CY-JZ-03）、铝模/预制模条件下剪力墙免抹灰+砌体薄抹灰（CY-JZ-04）、楼梯踏步成品瓷砖防滑条（CY-JZ-05）、屋面女儿墙成品压条（CY-JZ-06）、女儿墙泛水留防水卷材收头挑耳（CY-JZ-07）、水暖管井内做涂料装饰面（CY-JZ-08）、楼梯间墙面增设颜色指示线（CY-JZ-09）、屋面女儿墙下分段涂刷装饰色带（CY-JZ-10）。结构方面含钢管混凝土柱一次成优（CY-JG-01）、环梁节点配合铝模施工（CY-JG-02）、预制凸窗与现浇交界角部斜向抗裂筋（CY-JG-03）、拆撑钢管优化为H型钢并加大间距（CY-JG-04）、富水区地下室底板及楼板上设结构排水沟替传统散水（CY-JG-05）。暖通含风管自身卷边法兰连接（CY-NT-01）、箱式通风机配弹簧减振器或剪切橡胶垫（CY-NT-02）。电气含电缆挂牌标识（CY-DQ-01）、配电箱统一格式标识（CY-DQ-02）、开关标高一致排列整齐（CY-DQ-03）、防雷引下线黄绿标识及标识牌（CY-DQ-04）。给排水含管道标准化标识牌（对标JY-GPS-01重编）、卫生间地漏标准化安装（CY-GPS-02）、利用底板集水井兼作降水井（CY-GPS-03）、排水管穿楼板预埋止水节（CY-GPS-04）。幕墙含开敞式石材幕墙系统（CY-MQ-01）、双层呼吸式幕墙（CY-MQ-02）。园林含硬质铺装曲线按弧线放线整砖试铺减损耗（CY-YL-01）、植草井盖（CY-YL-02）、水景石材用万能支撑器防泛碱（CY-YL-03）、汀步及井盖基础垫层厚度与标高控制（CY-YL-04）、地库与非地库交界4m宽混凝土配筋防差异沉降（CY-YL-05）。道路含省市政道路新建及改造做法标准化（CY-DL-01、CY-DL-02）。
整体来看，该图库二期并非单纯图集汇编，而是把"一次成优、减工序、防通病、控成本、助穿插、提观感"这些精益建造与创优目标落实到具体可操作的设计变更与做法替代上，是一份具备较强指导与借鉴价值的内部技术标准文件。

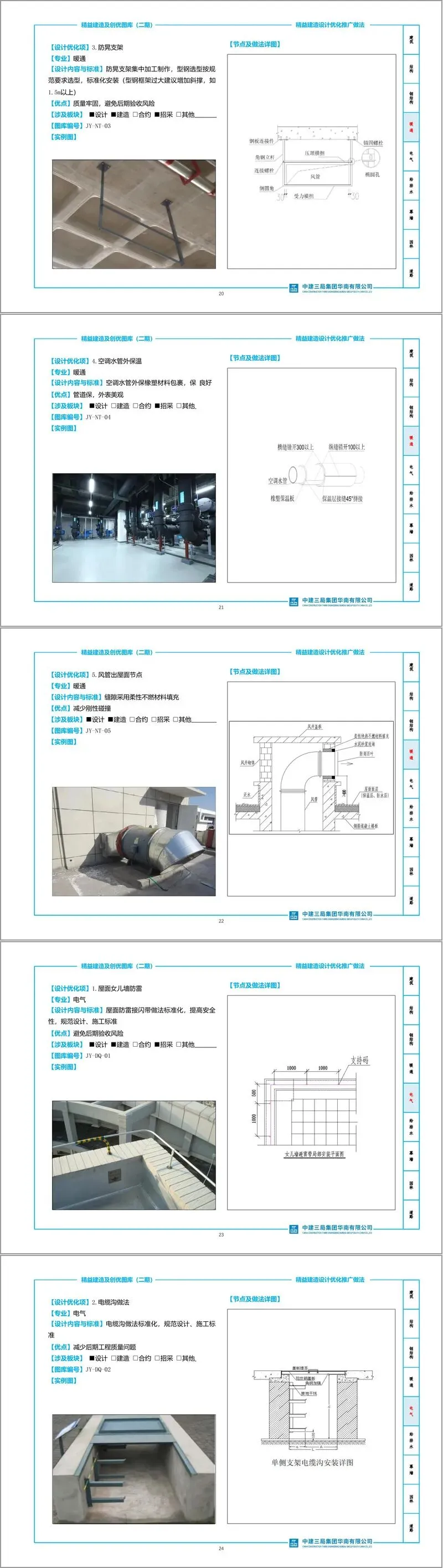

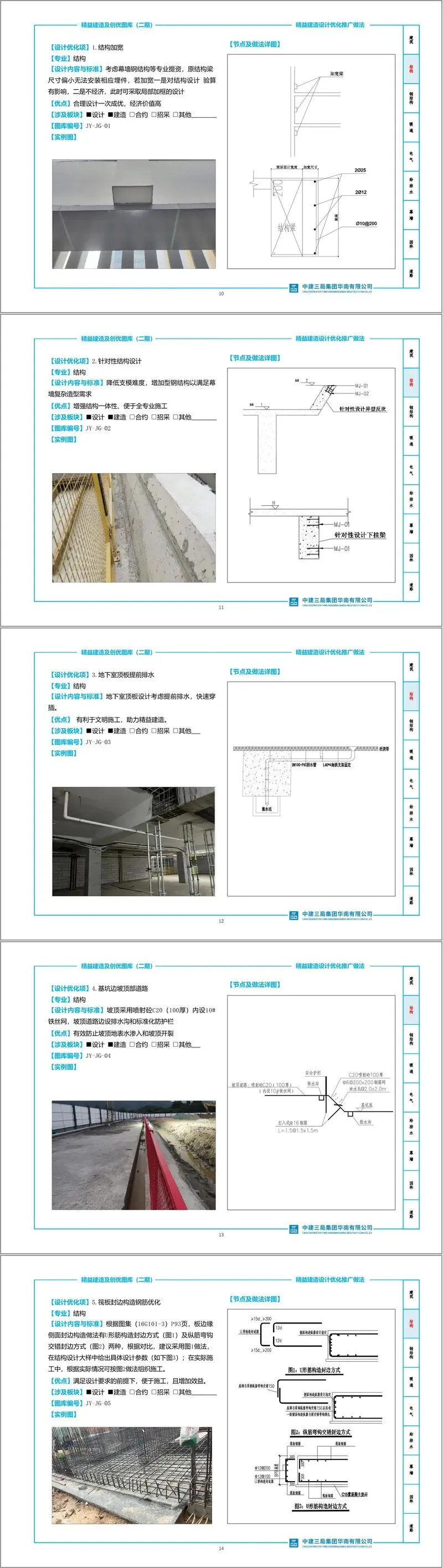

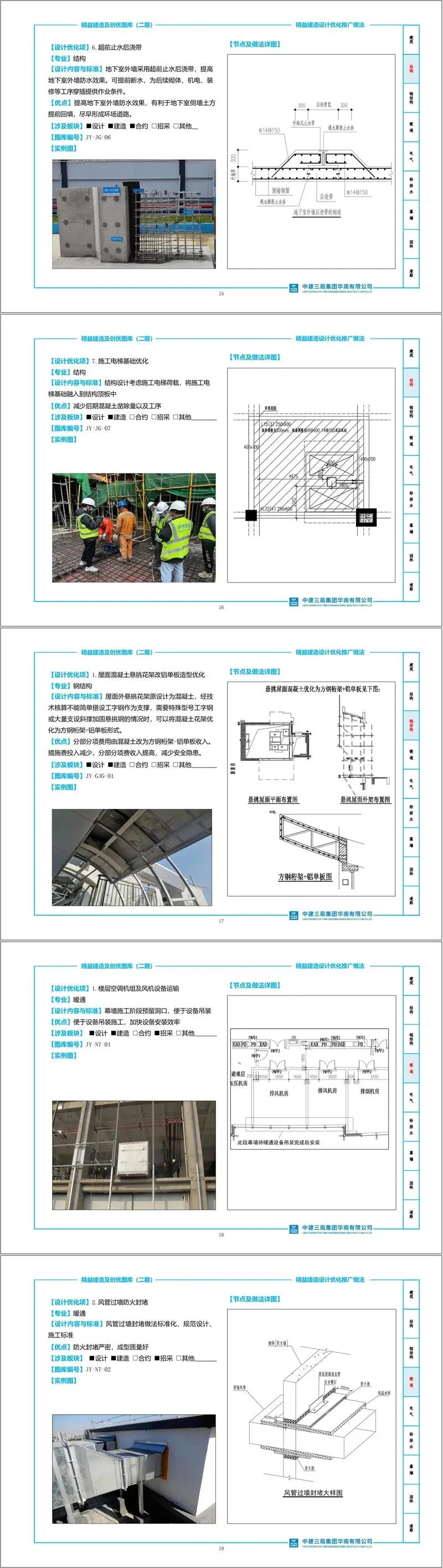

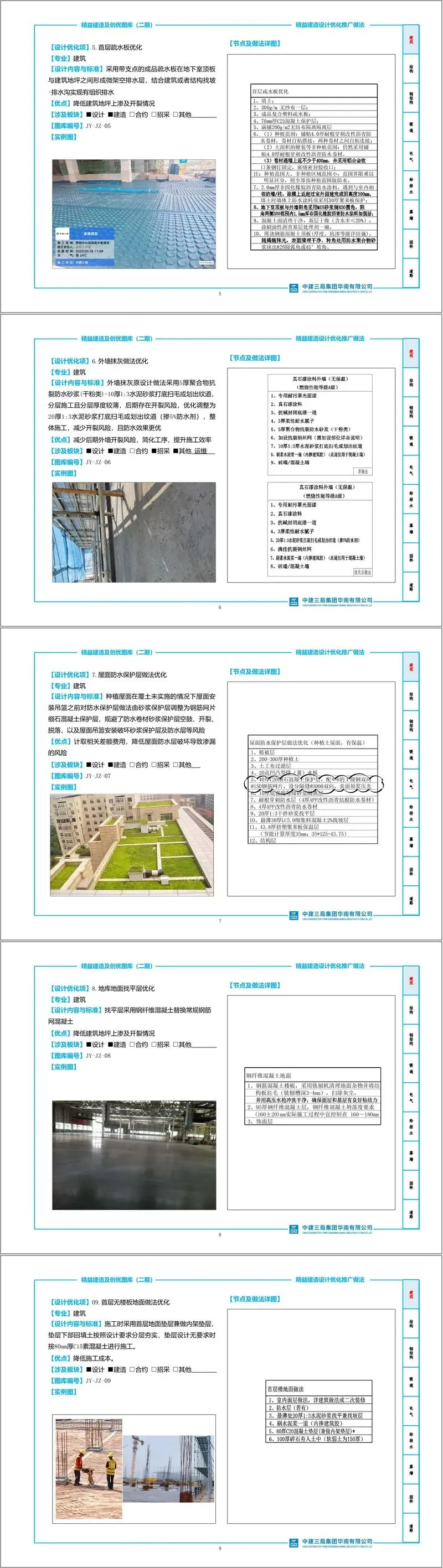

接下来请您阅读下面的详细资料吧
