点击上方「猪爸爸学Excel」关注我

本节动图中，鼠标左键为黄色，右键为红色；

这一节是猪爸爸学excel图表之数据对比条形图

适用于两组数据，多指标对比可视化展示，可以是差异值、环比、完成率等多种指标。

第137号图表模板资料

当在PPT中的排版是用的左右排版时，那么，条形图就会比柱形图更适合了。

今天，我们就来分享一款两组数据对比的条形图。

既然是两组数据对比，那么，就适用于例如计划与实际、预算与实际、年度数据、相邻月份等类似数据的展示了。

而数据对比，那么，除了原有的数据，就还可以计算出如差异值、环比、又或者是同比等其他指标数据了。

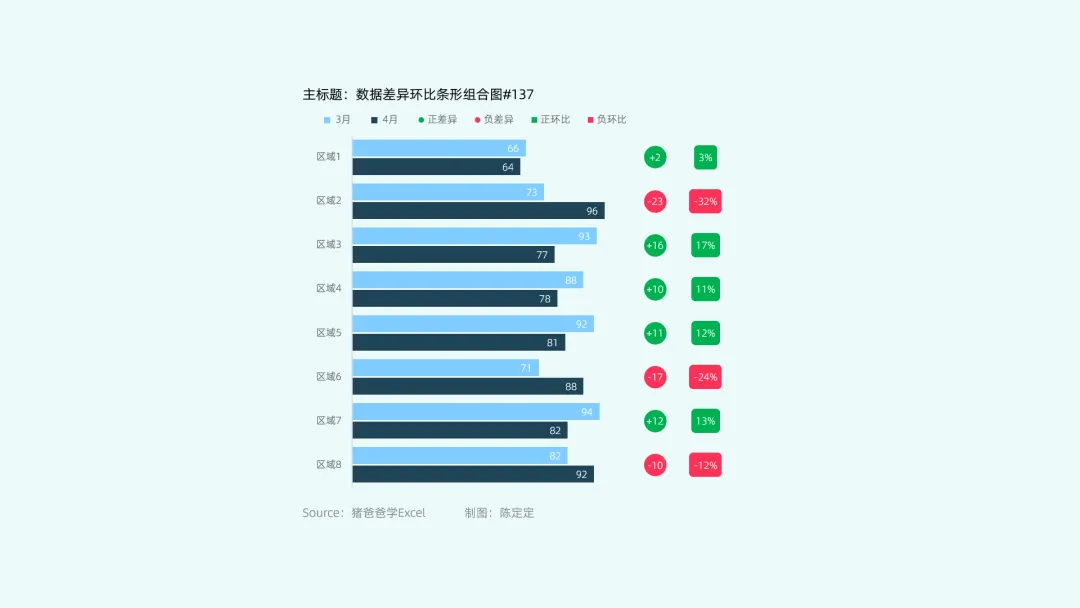

这些，统统都可以在该款图表中得到展示，如下图所示。

现在，让我们开始今天的图表绘制讲解分享。

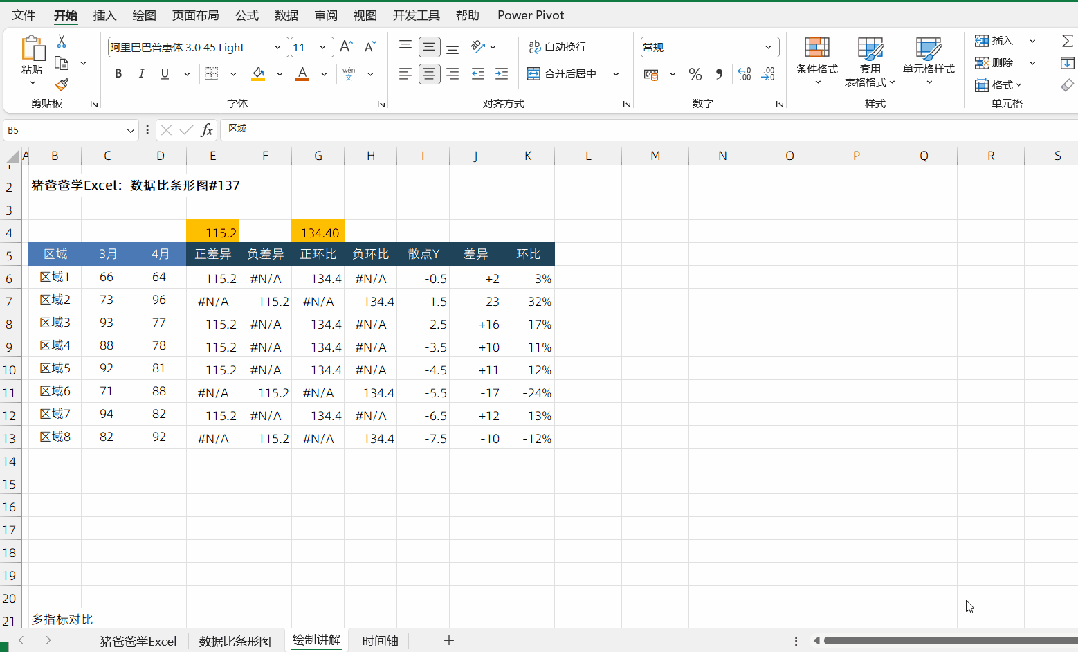

1、图表第一步，数据先整理，添加辅助数据

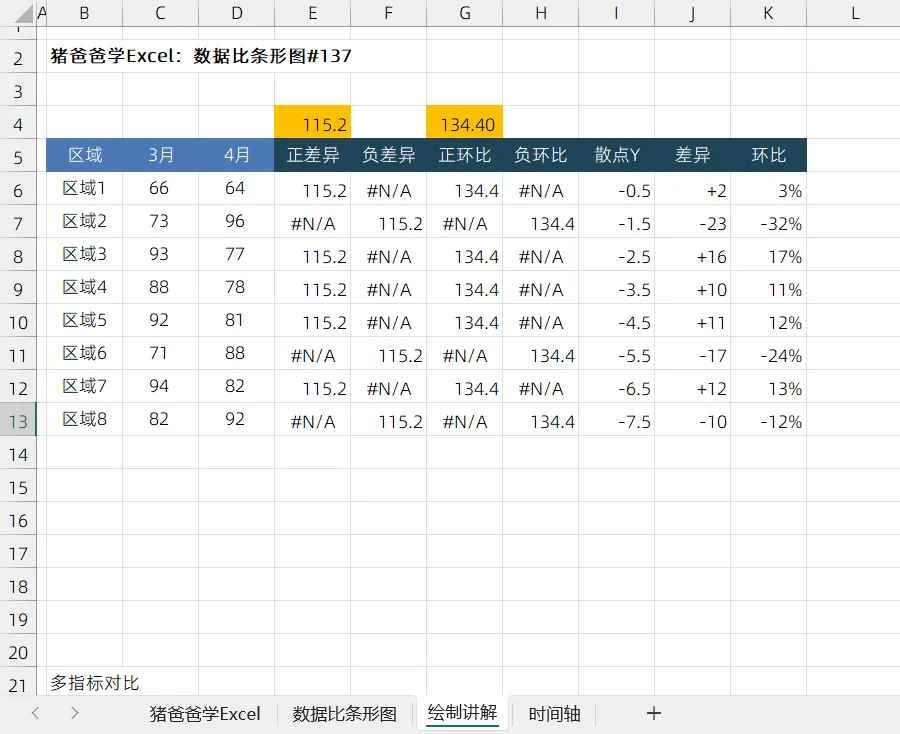

如图所示，本例以8个区域相邻月份数据对比为例，这里，区域当然也可以变更为销售人员或其他类别。

CD两列则为编造的3月、4月数据。

J列为差异值，J6单元格公式=C6-D6；K列为环比数据，K6单元格公式=J6/C6，公式均为下拉复制即可。

再之后，就是用于展示差异值与环比值的辅助数据了（散点图）。这个等会绘制时讲解哈。

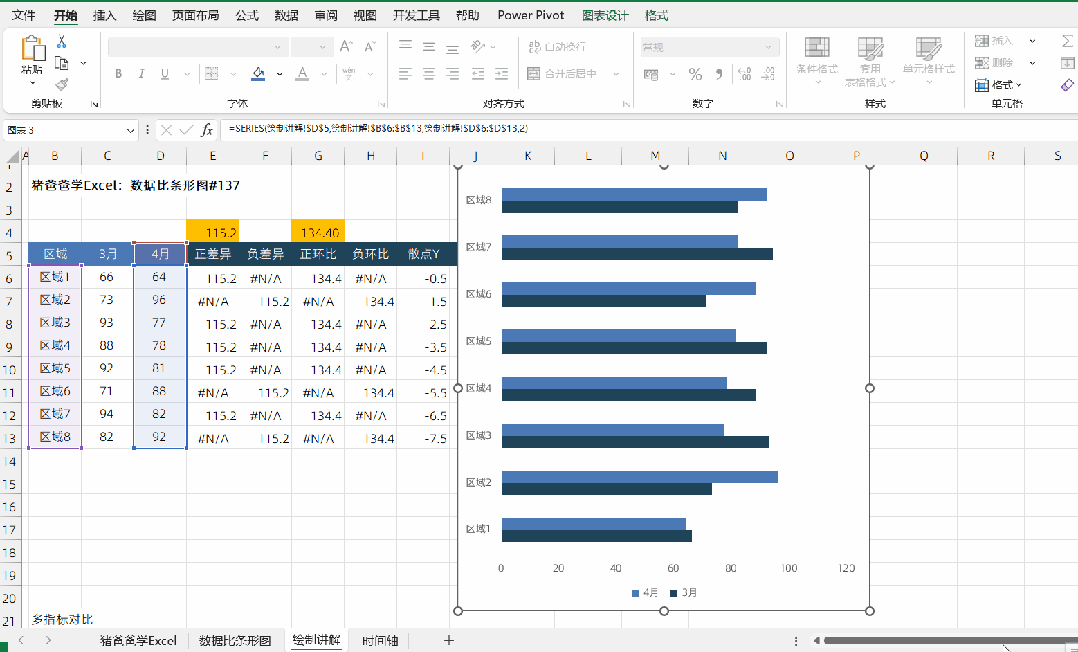

2、插入条形图

数据整理好，图表自然来！选择B5：D13数据区域，【插入】-【簇状条形图】，先来生成一款简单的条形图。鼠标拖动适当调整图表大小，在图表右上角【图表元素】，取消【图表标题】与【网格线】的勾选。

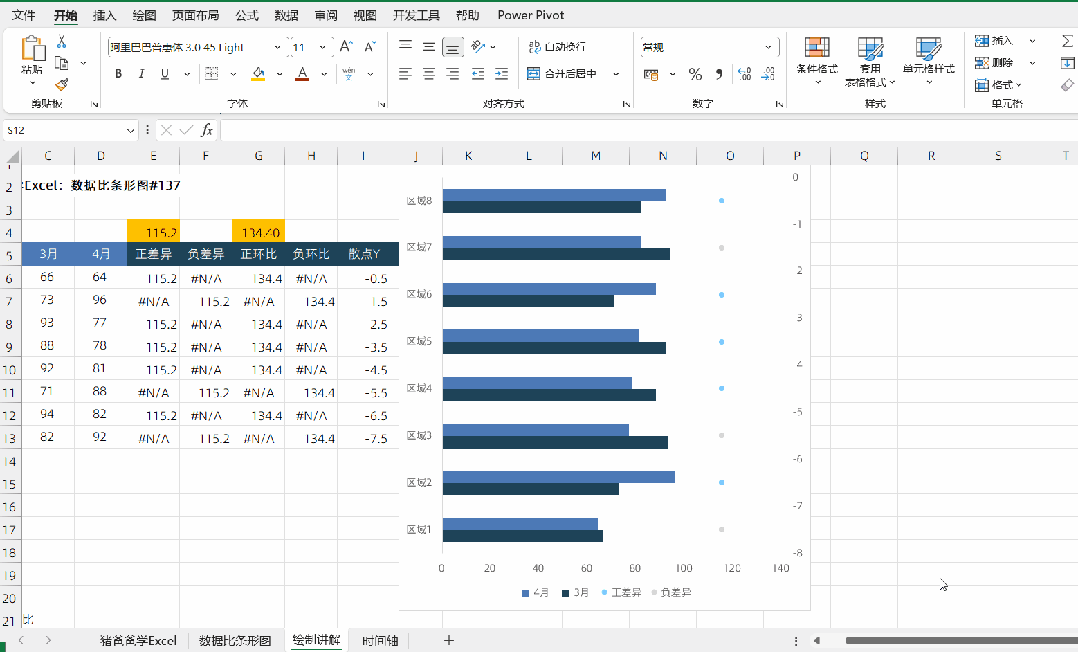

3、添加散点图（正差异）系列

现在，就来到我经常演示的散点组合图三步曲了，第一步鼠标右键添加数据回到图表，第二步更改系列图表类型为散点图。

第三步再次添加数据调出【选择数据源对话框】再重新修改编辑散点图对应数据，就可以了。详细操作示范见动图。

这个因为演示过很多次了，小伙伴们如果还有不熟悉的，可以参考这篇文章哈。猪爸爸学Excel图表-计划实际达成率条形组合图（上

那么，我们来解释下散点数据的搭建逻辑。

首先E4单元格为定位数据，=MAX(C6:D20)*1.2，，而MAX函数，则求得了CD两列的最大值，再放大1.2倍（这个1.2是可以调整的哈），从而让我们要展示的差异值可以在条形的右侧。E6单元格=IF(J6>=0,$E$4,NA())，F6=IF(J6<0,$E$4,NA())，公式下拉复制，从而让这两列数据，分别求得正差异与负差异的X轴定位数据。

接下来，就是G4单元格公式=MAX(C6:D20)*1.4，前边EF差异值两列定位放大为1.2，那么环比继续往右边一些，所以放大系数就改为1.4了。同理GH两列通过判断K列数据是否大于0分为两列数据哈。

之后就是散点Y的定位数据了，I6单元格公式=-ROW(A1)+0.5，公式下拉复制，形成一组负数的序列（这样子的好处是等会散点图系列不需要设置逆序类别）。

将“正差异”与“负差异”系列都添加到图表中，这一步就算完成了哈。

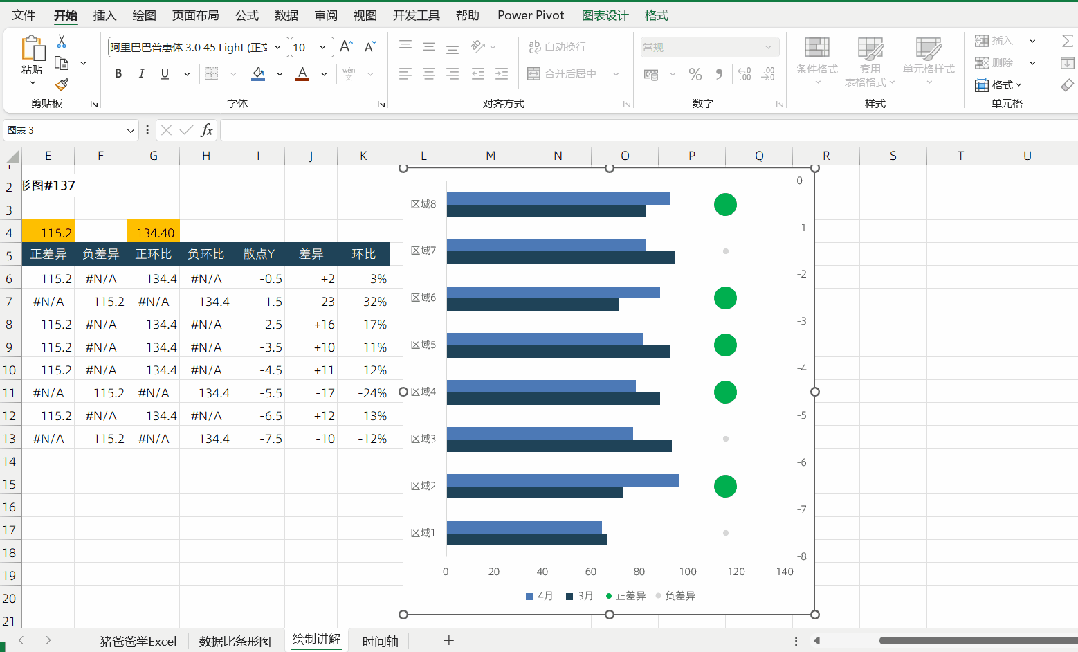

4、设置“正差异”标记点

现在，让我们选中“正差异”系列，右键【设置数据系列格式】调出设置窗格，在设置窗格的【填充与线条】选项卡，【标记】处设置【标记选项】为【内置】，【类型】为圆形，【大小】为20，再设置【填充】为【纯色填充】，选择一款合适的绿色，而【边框】则为【无线条】，当然，填充与边框还能有其他很多玩法，小伙伴们可以自由发挥哈。

5、设置“正差异”数据标签

接下来，我们就可以来设置数据标签了，点击选中“正差异”系列，右键【添加数据标签】。当然，可以看到，现在添加的标签，显示的内容肯定不是我们想要的，点击选中该组标签，在设置窗格的【标签选项】选项卡，【标签包括】勾选【单元格中的值】，选择范围为J6：J13区域（也就是我们的差异列），取消【Y值】的勾选，而【标签位置】则设置为【居中】，搞定。

“负差异”组也是类似操作，这里就略过了。

OK，今天先到这里，明天再继续该款图表环比的添加设置，包括利用形状或图片进行设置的方法，以及该款图表中需要注意的各个细节点等等~~

现在，最最重要的事情，随手点个赞，给个爱心推荐一下呗，传播爱心让更多的人知道，比心~~

记得将我【设为星标】，我们才能不失联哦~~

点击【阅读原文】，获取图表合集，更有超多精美模板等你来获取

大脑：恩，看懂了~

手：你说啥？鼠标要点哪里？要怎么点击？

光看不练，上阵头晕，大家多多练习下，才能真正掌握哦~~

我的财宝吗？想要的话就给你吧，去找吧！我把世界的一切都放在那里~~

20年文章合集

今天的分享就到这里，我是热爱分享的猪爸爸陈定定，大家生活愉快~~
