Python解决Excel 粘贴到 CAD 出现“灰色公式 / ###”的问题
- 2026-11-09 13:21:51
Python解决Excel 粘贴到 CAD 出现“灰色公式 / ###”的问题
另一方面在于：
--------------------
🙋♀️ 本期问题记录

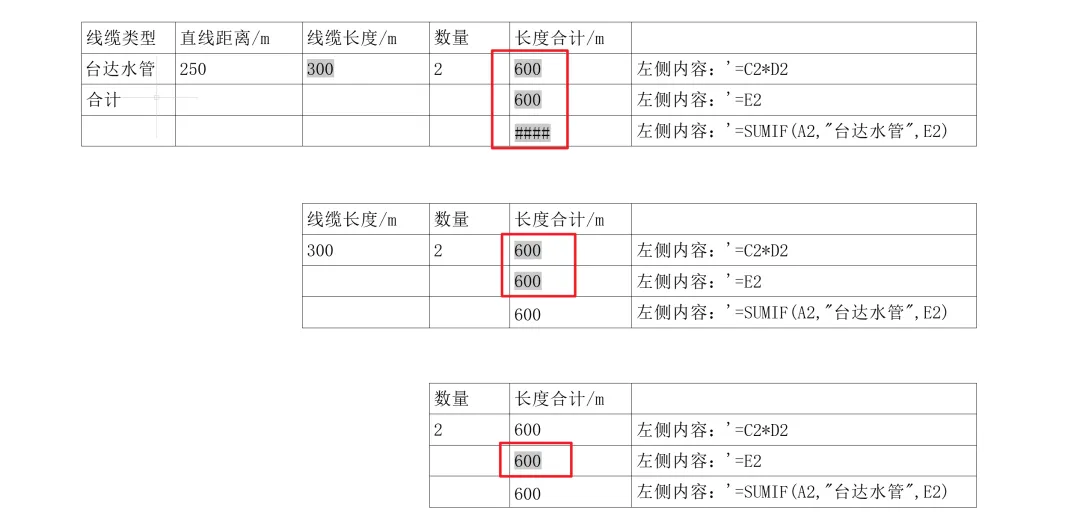

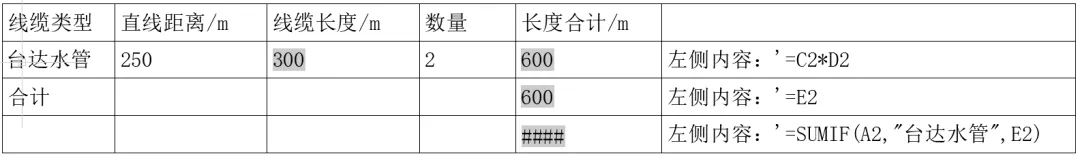

遇到一个情况，把 Excel 表格复制进 CAD 作为图元，当表格里存在公式（尤其是 SUMIF 这类条件函数）时，会随机出现三种情况：
1· 灰色公式 + 正常结果
2· 灰色公式 + “###”
3· 黑色数值（无公式）
🔍 问题分析
关键在于：
如果选区构成一个“完整可移动的公式结构块”，这个依赖关系是闭合的。Excel会生成一个完整的结构对象。
如果破坏了这个闭环，也就是公式的引用项没有在复制区域里。
Excel就会退化为文本输出。
什么叫完整结构块？
例如：E11 = SUMIF(D8:D10,"B",E8:E10)如果你复制的区域同时包含：E11D8:D10E8:E10这个依赖关系是闭合的。Excel判断：这是一个可以整体移动的公式块 → 输出公式结构。如果你破坏了这个闭环，比如只复制 E11，Excel就会退化为文本输出。这就是为什么：同一个表，不同选区，粘贴行为不同。
CAD它只支持自己的一些简单的公式，例如：SUM、+-*/。它不支持：SUMIF、VLOOKUP、IF嵌套、数组。如果有复杂一点的公式，它计算不出来

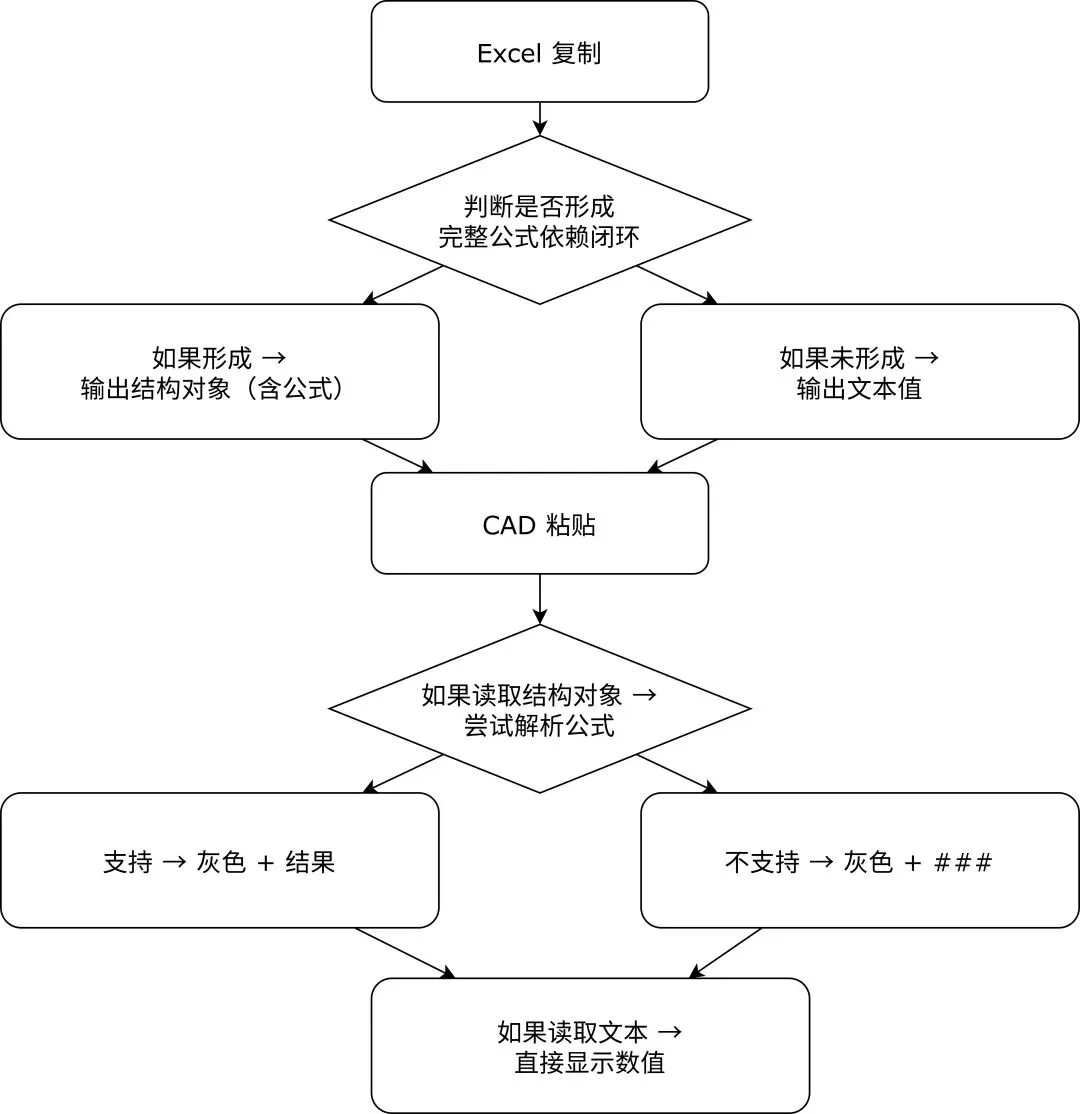

可以归纳为一个流程：

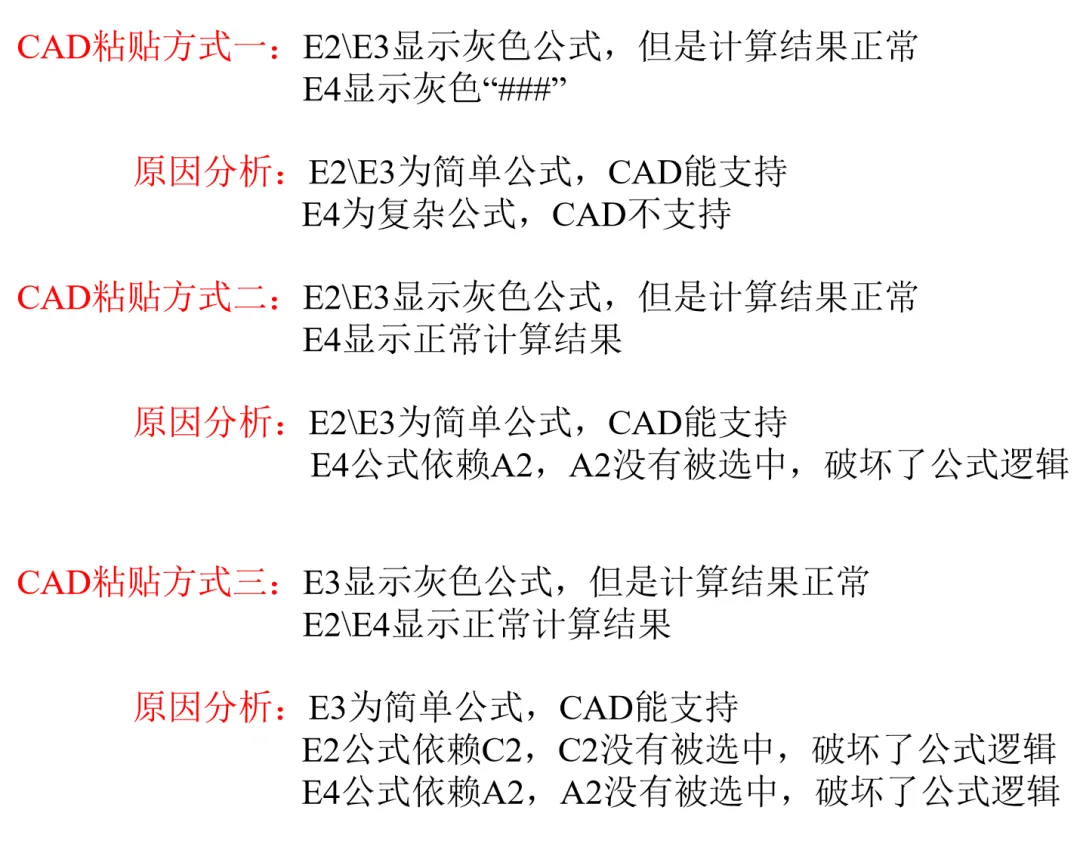

所以开头三种异常原因解释为：
--------------------
💡解决方式
1· 主动避开公式块，复制时避免包含完整公式依赖区域。
2· 粘贴为 OLE，使用 PASTESPEC → Excel 工作表。
3· 用 VBA写公式，通过 VBA 生成公式，而不是直接让公式存在于复制结构中。
4· 全选 → 复制 → 粘贴为文字 → 再复制 → 粘贴到 CAD，清除结构格式，只保留显示值。
5·Python 自动化副本转值法（第4点的升级版）
核心逻辑：
复制整张工作表生成副本 在副本中将公式全部转为值 复制指定区域 粘贴到 CAD 删除副本
代码片段：
import win32com.clientimport pythoncomimport osdef excel_to_cad():pythoncom.CoInitialize()excel = win32com.client.Dispatch("Excel.Application")excel.Visible = Falseexcel.DisplayAlerts = Falsewb = excel.Workbooks.Open(r"C:\示例表.xlsx")source_sheet = wb.Worksheets(1)# 创建副本source_sheet.Copy(After=source_sheet)temp_sheet = wb.ActiveSheet# 副本转为纯数值used = temp_sheet.UsedRangeused.Value = used.Value# 复制区域temp_sheet.Range("A1:F4").Copy()# 连接 CADcad = win32com.client.Dispatch("ZWCAD.Application")cad.Visible = Truedoc = cad.ActiveDocumentdoc.SendCommand("_PASTESPEC\n")# 删除副本temp_sheet.Delete()wb.Close(SaveChanges=False)excel.Quit()pythoncom.CoUninitialize()

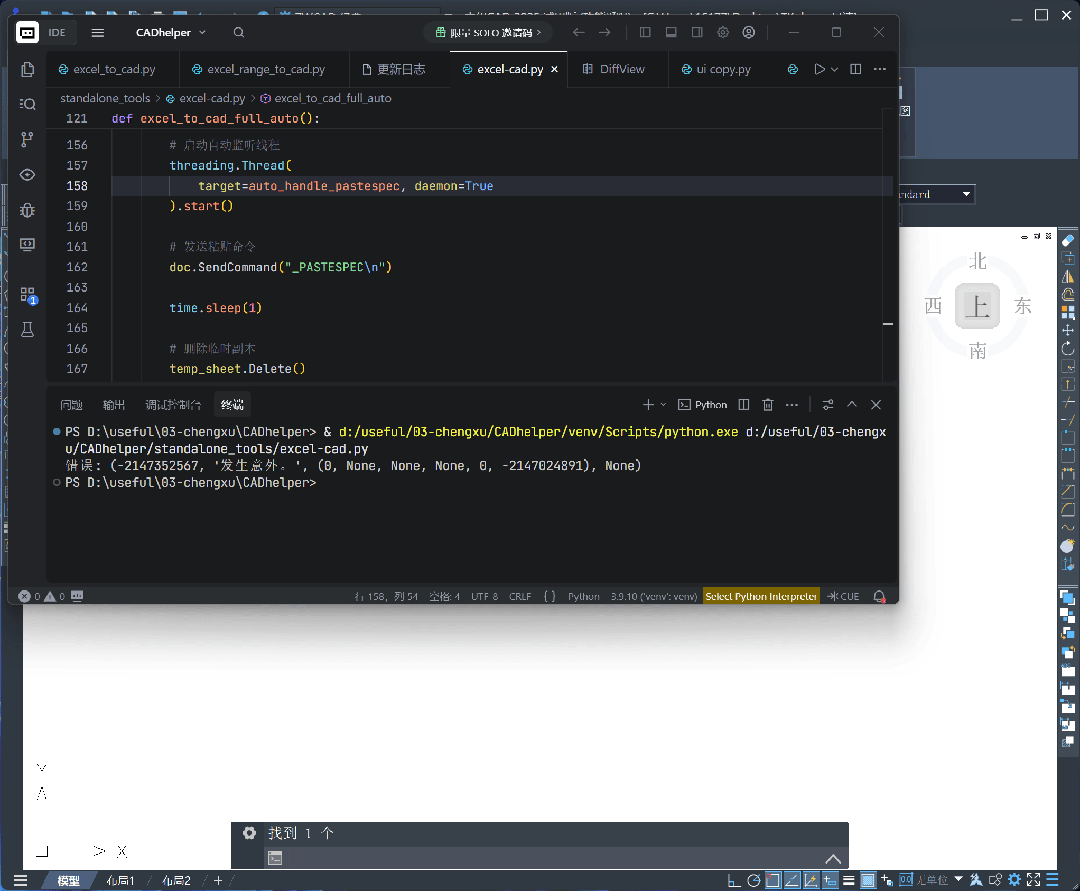

效果展示：
🚀开始摸鱼！
🙋♀️ 作者：leilei
💫 学习记录
📅 更新时间：2026年4月
