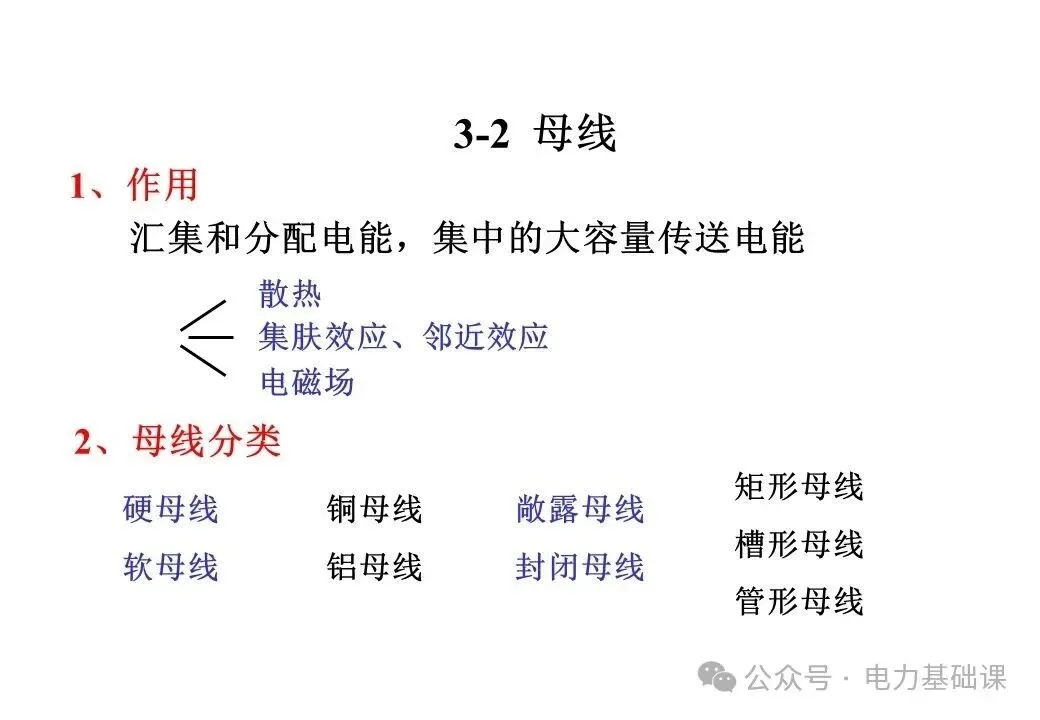

3、金属外壳的封闭母线

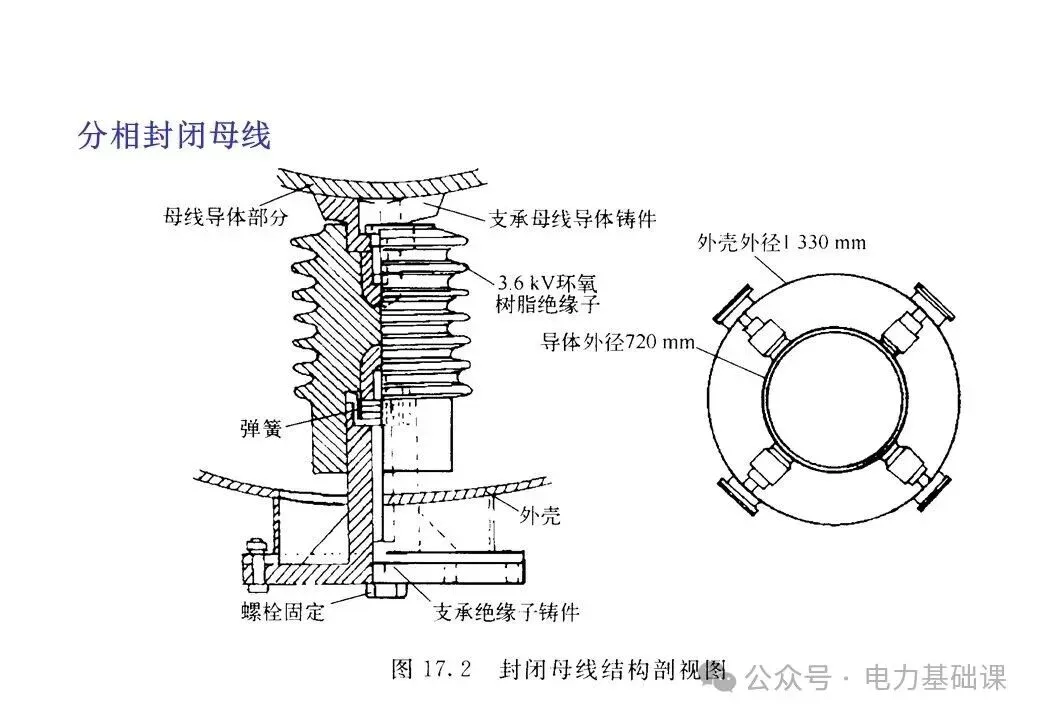

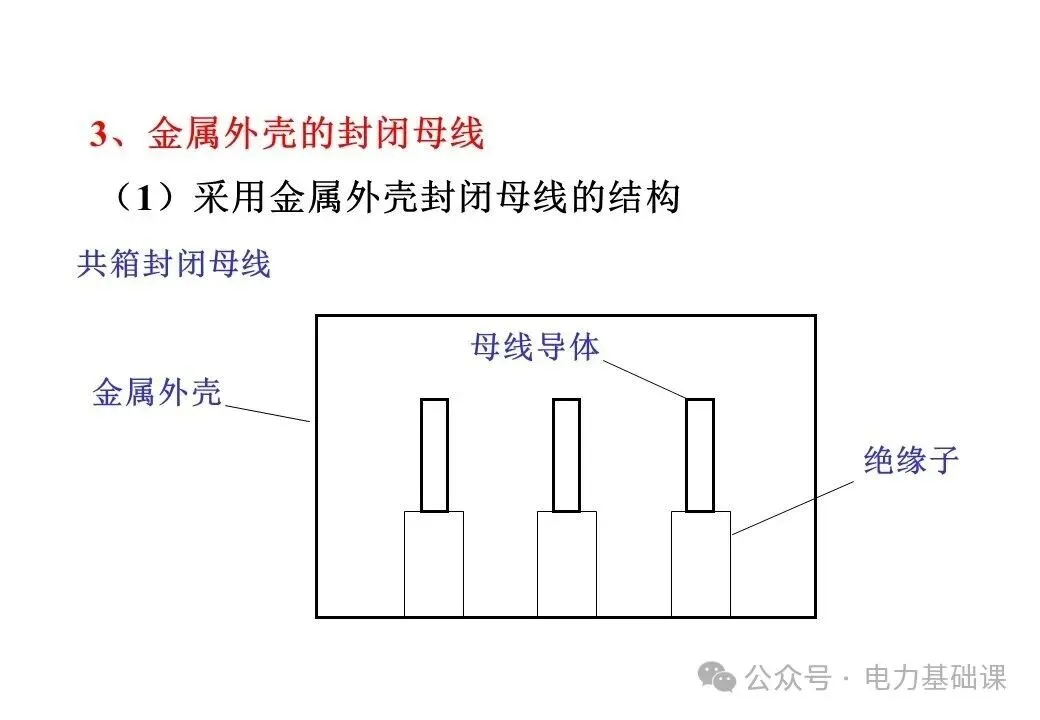

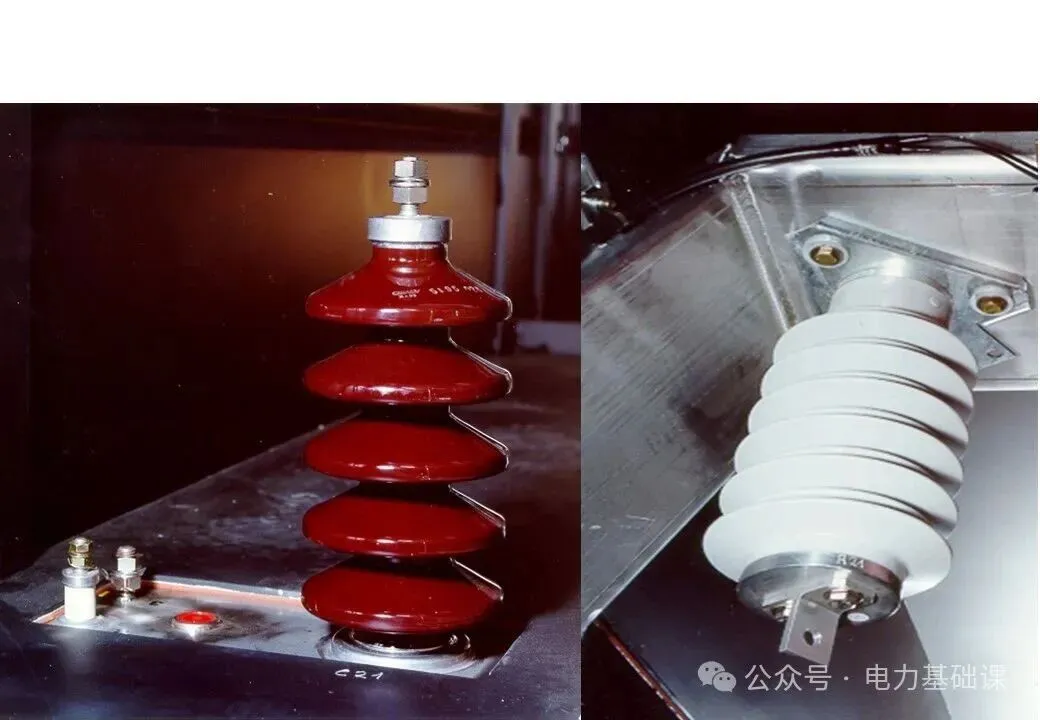

（1）采用金属外壳封闭母线的结构

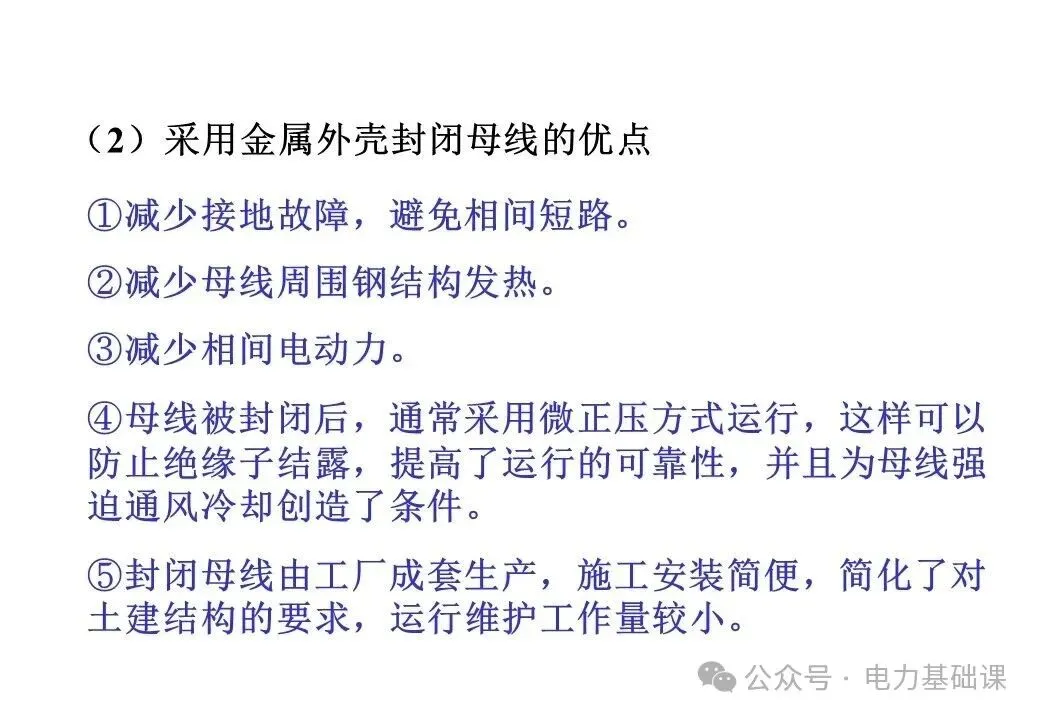

（2）采用金属外壳封闭母线的优点

①减少接地故障，避免相间短路。

②减少母线周围钢结构发热。

③减少相间电动力。

④母线被封闭后，通常采用微正压方式运行，这样可以防止绝缘子结露，提高了运行的可靠性，并且为母线强迫通风冷却创造了条件。

⑤封闭母线由工厂成套生产，施工安装简便，简化了对土建结构的要求，运行维护工作量较小。

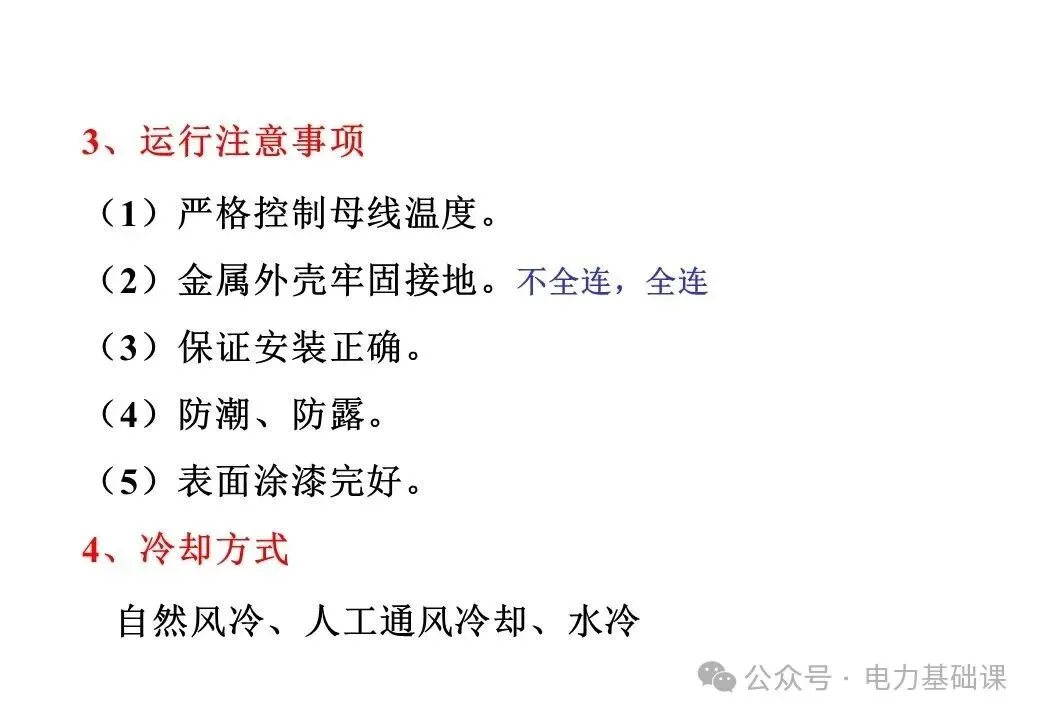

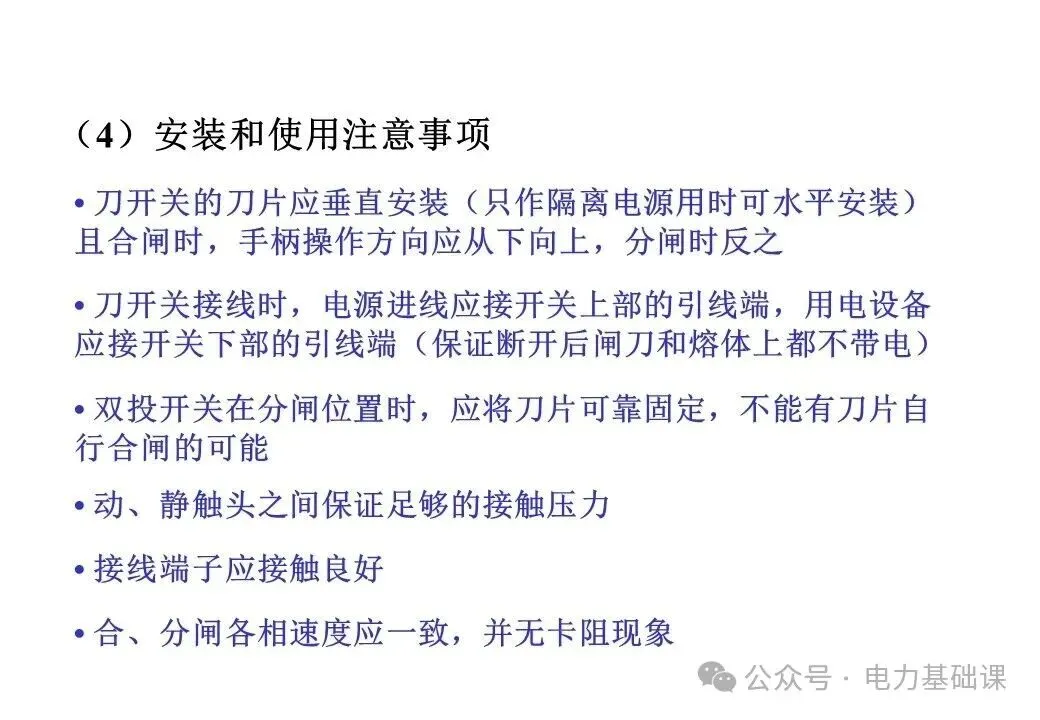

3、运行注意事项

（1）严格控制母线温度。

（2）金属外壳牢固接地。不全连，全连

（3）保证安装正确。

（4）防潮、防露。

（5）表面涂漆完好。

4、冷却方式

自然风冷、人工通风冷却、水冷

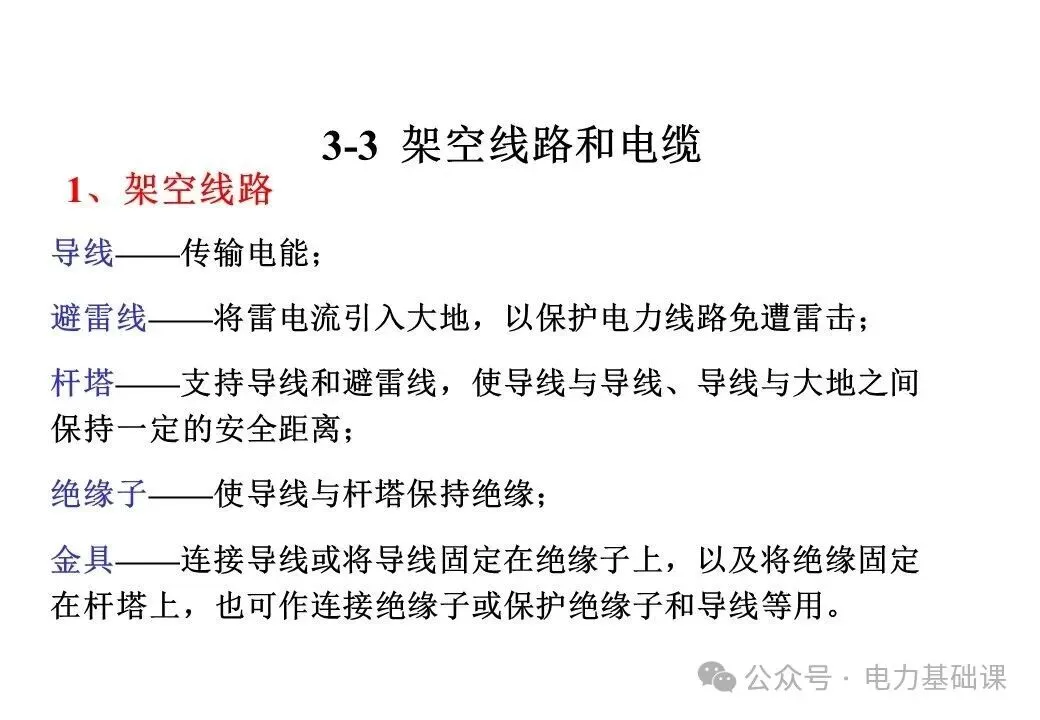

3-3  架空线路和电缆

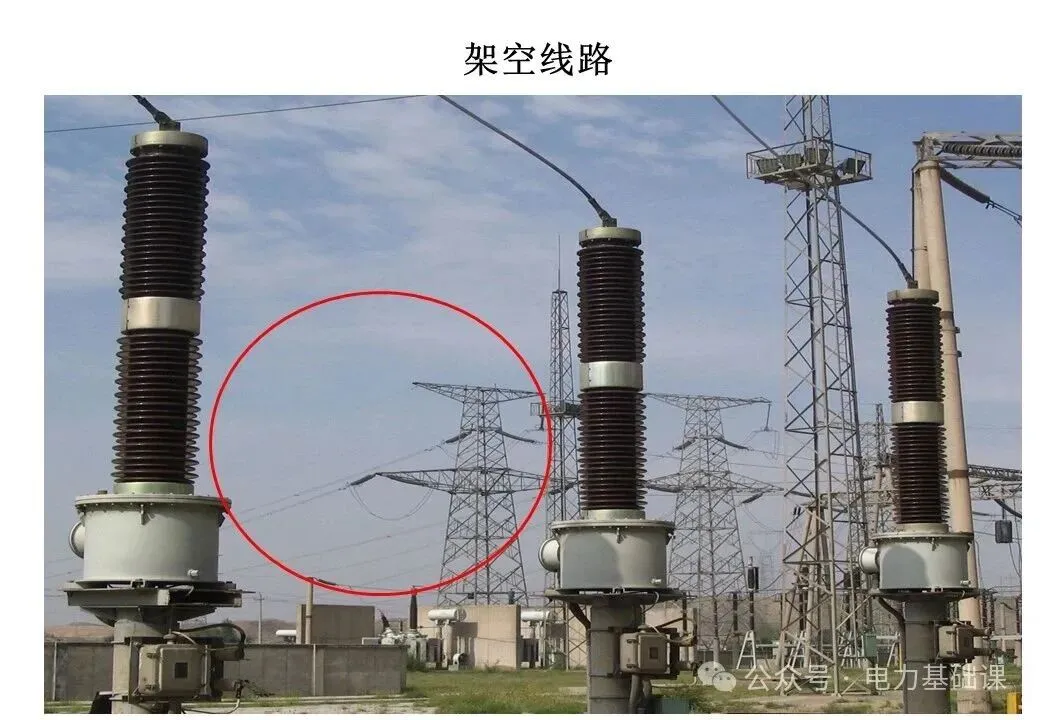

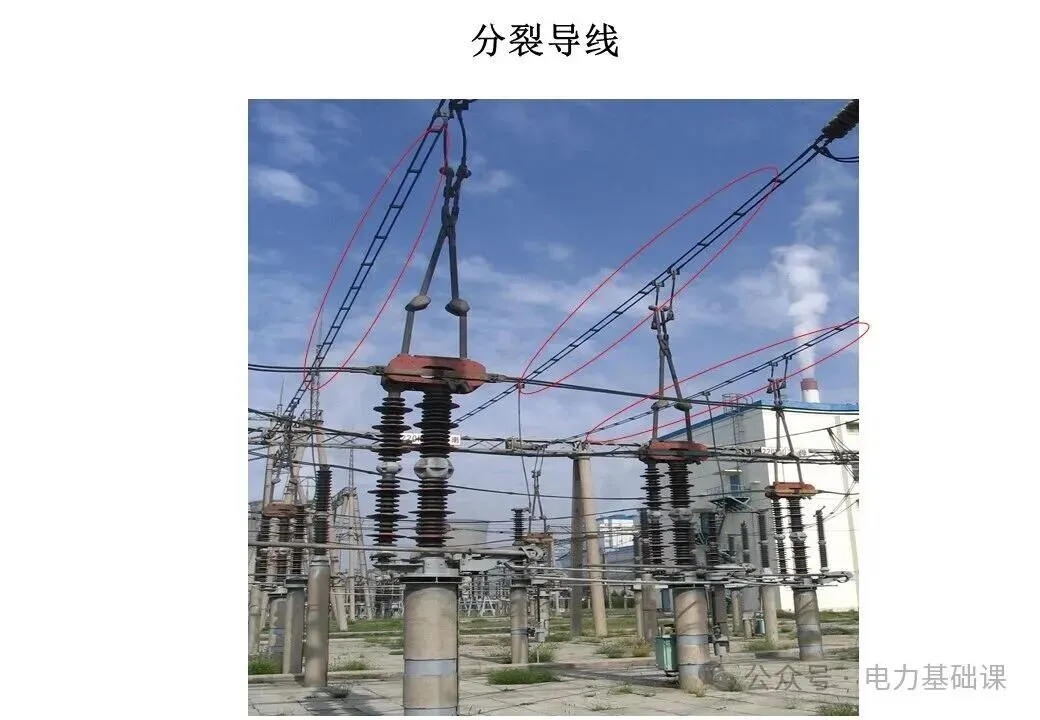

1、架空线路

导线——传输电能；

避雷线——将雷电流引入大地，以保护电力线路免遭雷击；

杆塔——支持导线和避雷线，使导线与导线、导线与大地之间保持一定的安全距离；

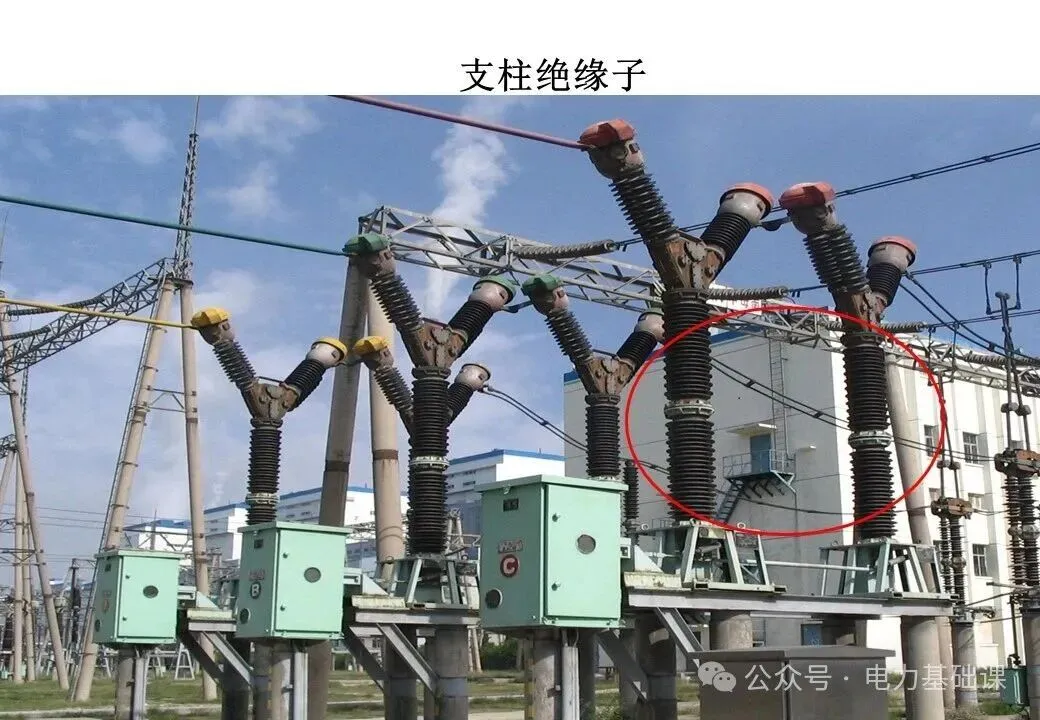

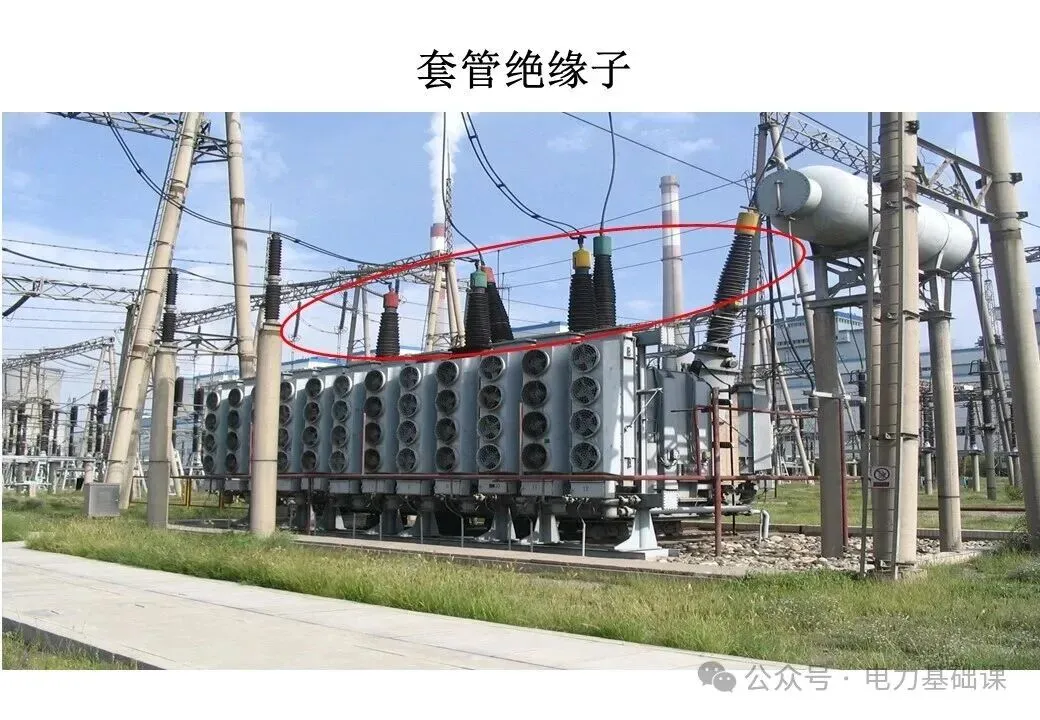

绝缘子——使导线与杆塔保持绝缘；

金具——连接导线或将导线固定在绝缘子上，以及将绝缘固定在杆塔上，也可作连接绝缘子或保护绝缘子和导线等用。

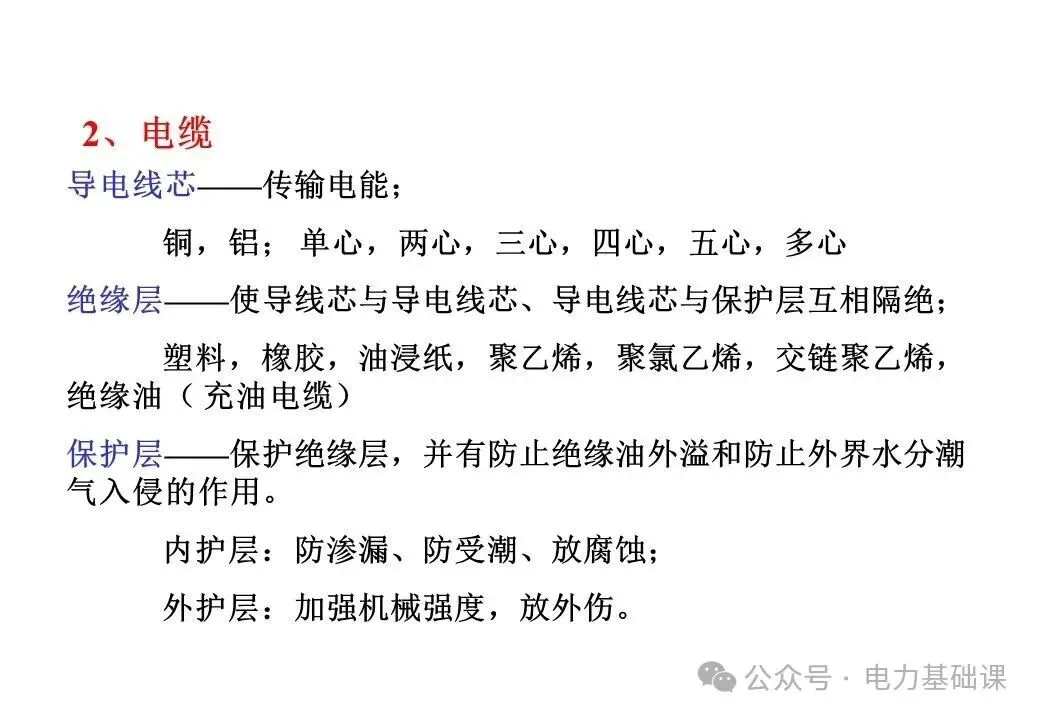

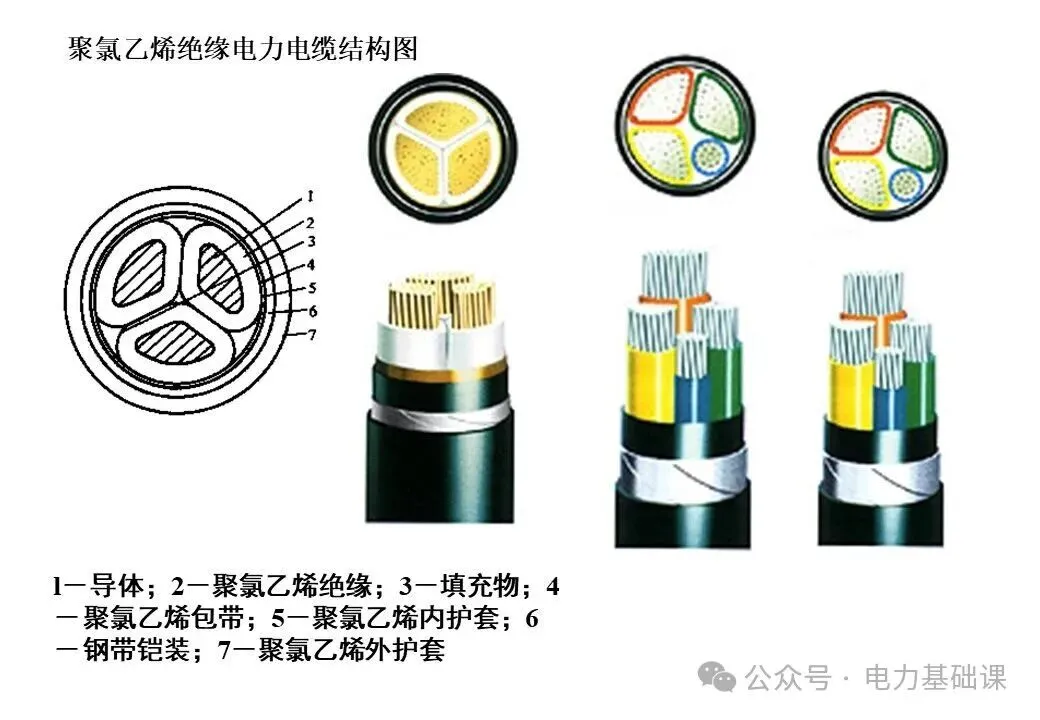

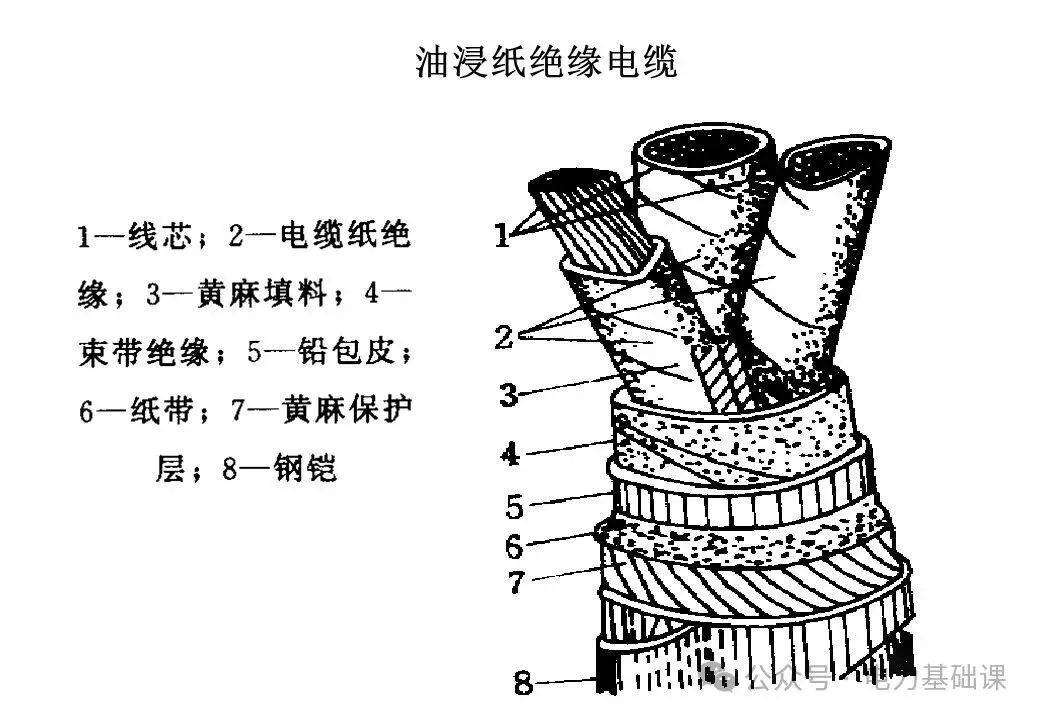

2、电缆

导电线芯——传输电能；

铜，铝； 单心，两心，三心，四心，五心，多心

绝缘层——使导线芯与导电线芯、导电线芯与保护层互相隔绝；

塑料，橡胶，油浸纸，聚乙烯，聚氯乙烯，交链聚乙烯，绝缘油（ 充油电缆）

保护层——保护绝缘层，并有防止绝缘油外溢和防止外界水分潮气入侵的作用。

内护层：防渗漏、防受潮、放腐蚀；

外护层：加强机械强度，放外伤。

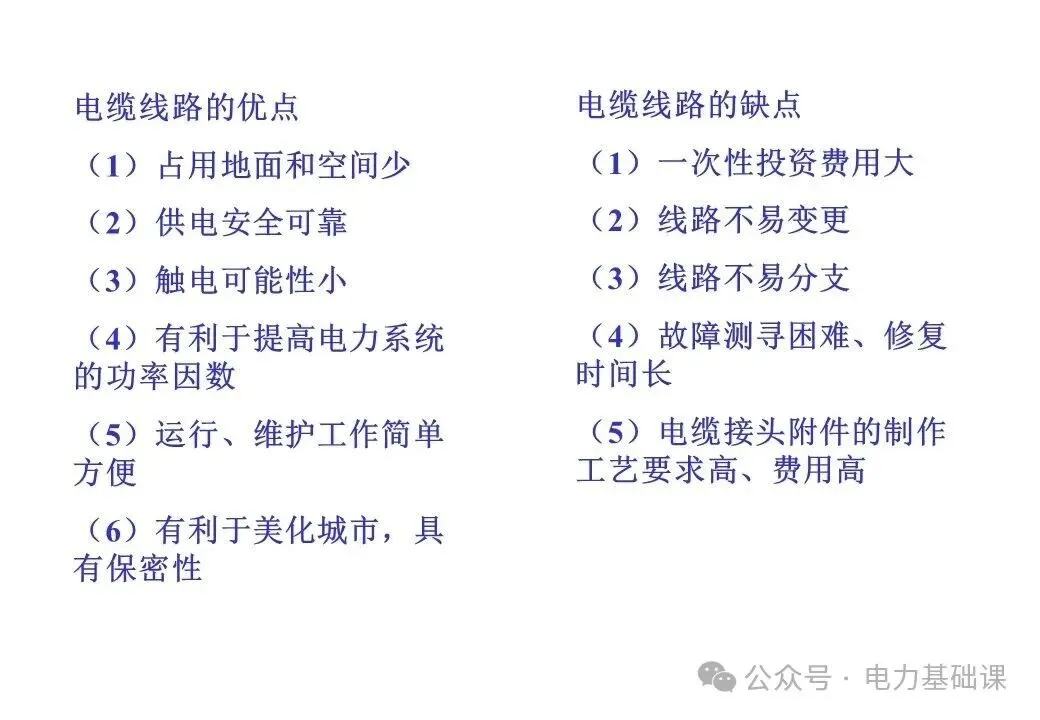

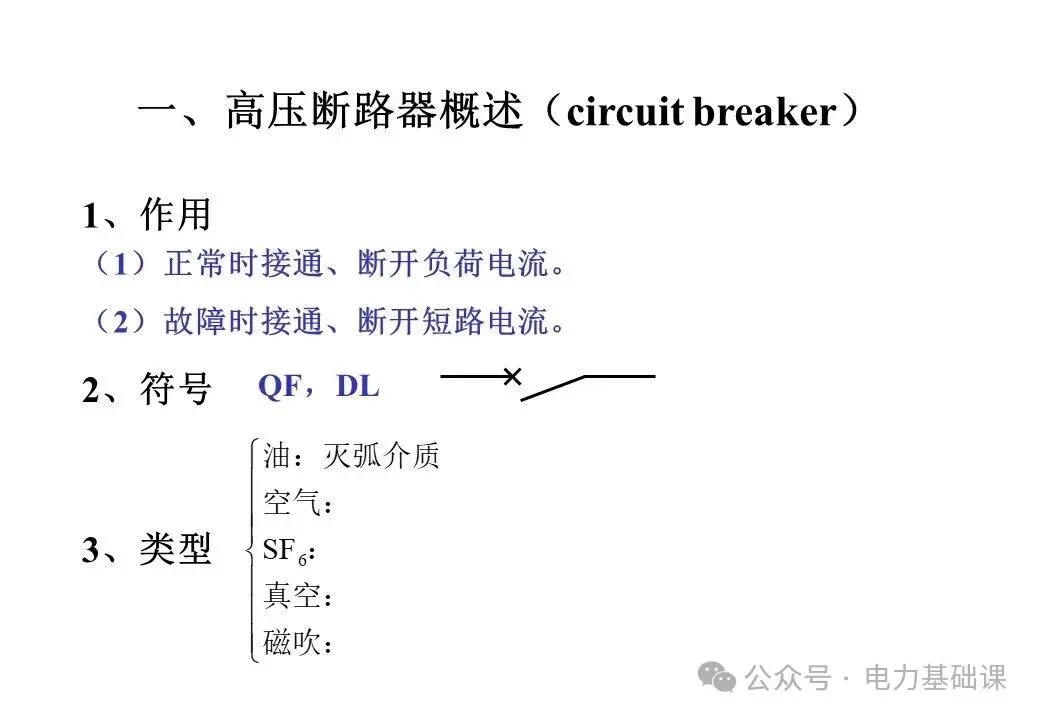

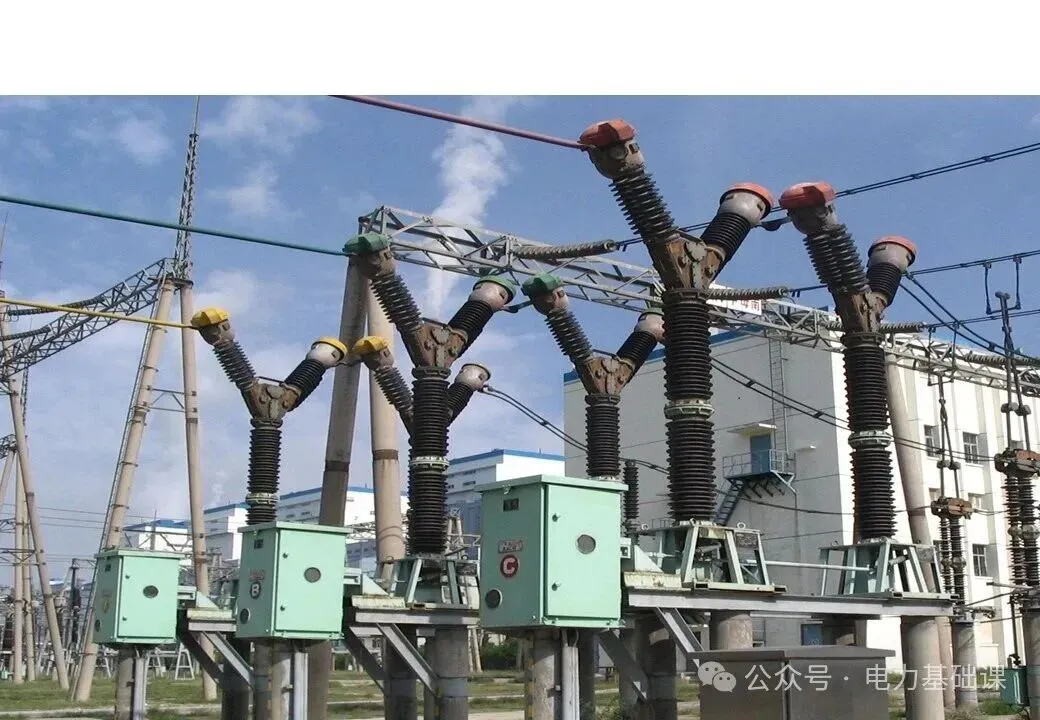

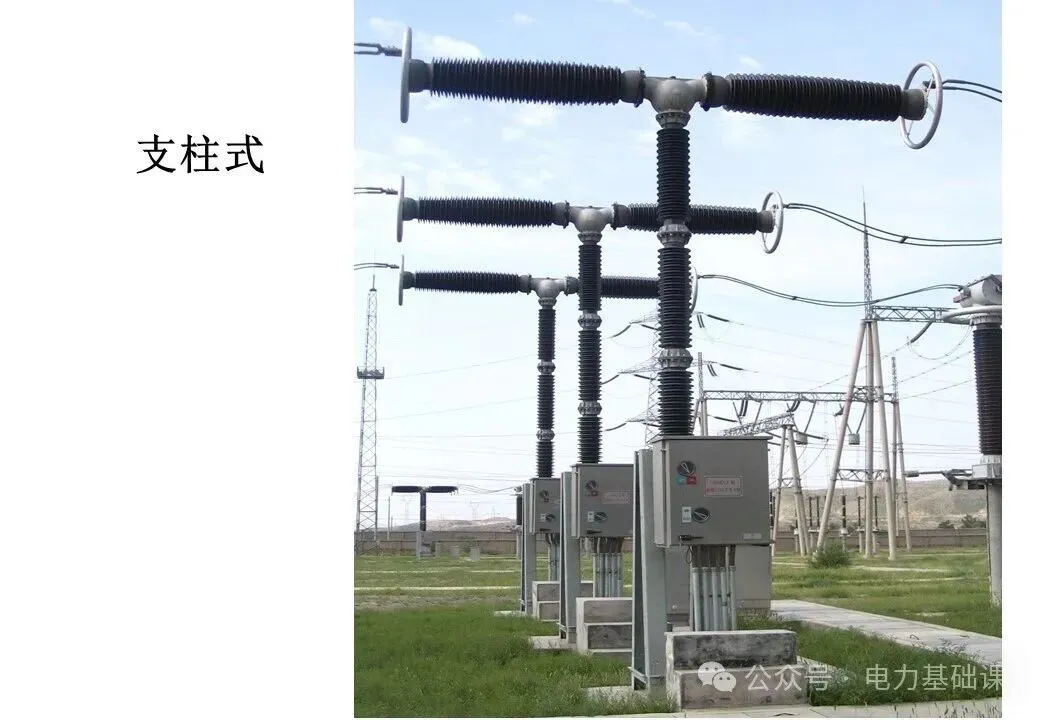

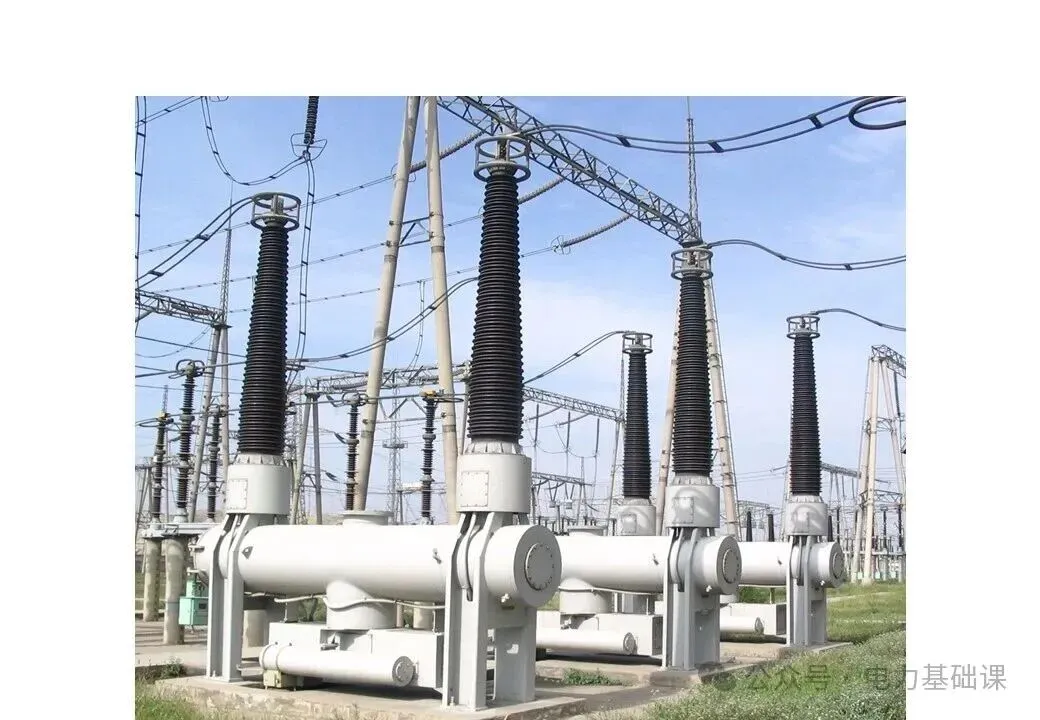

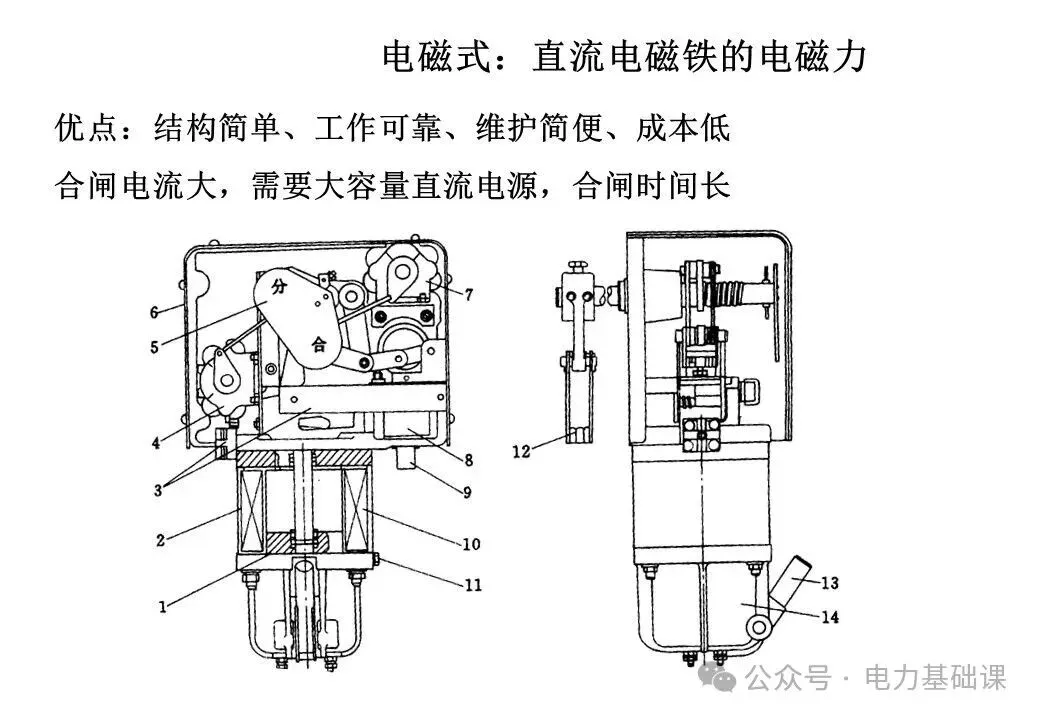

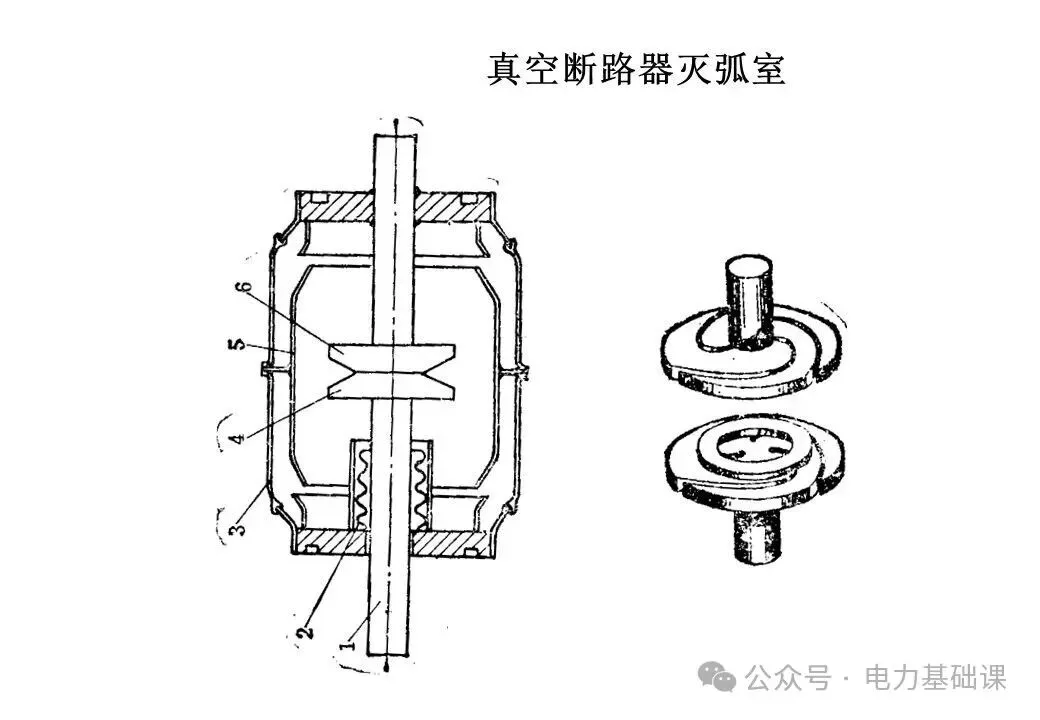

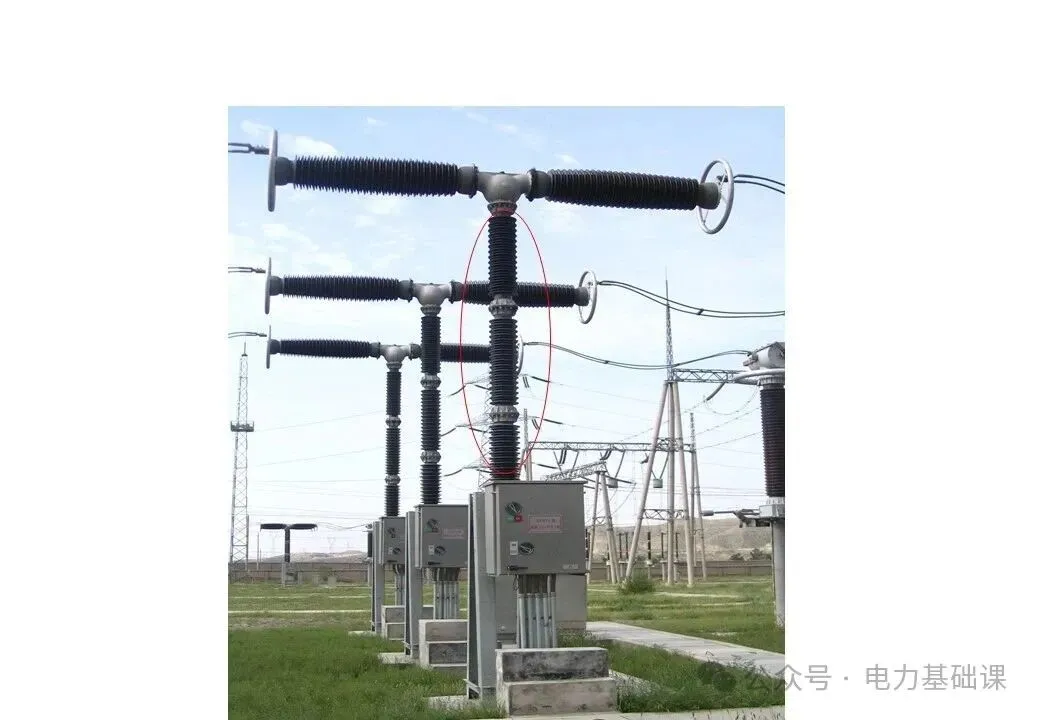

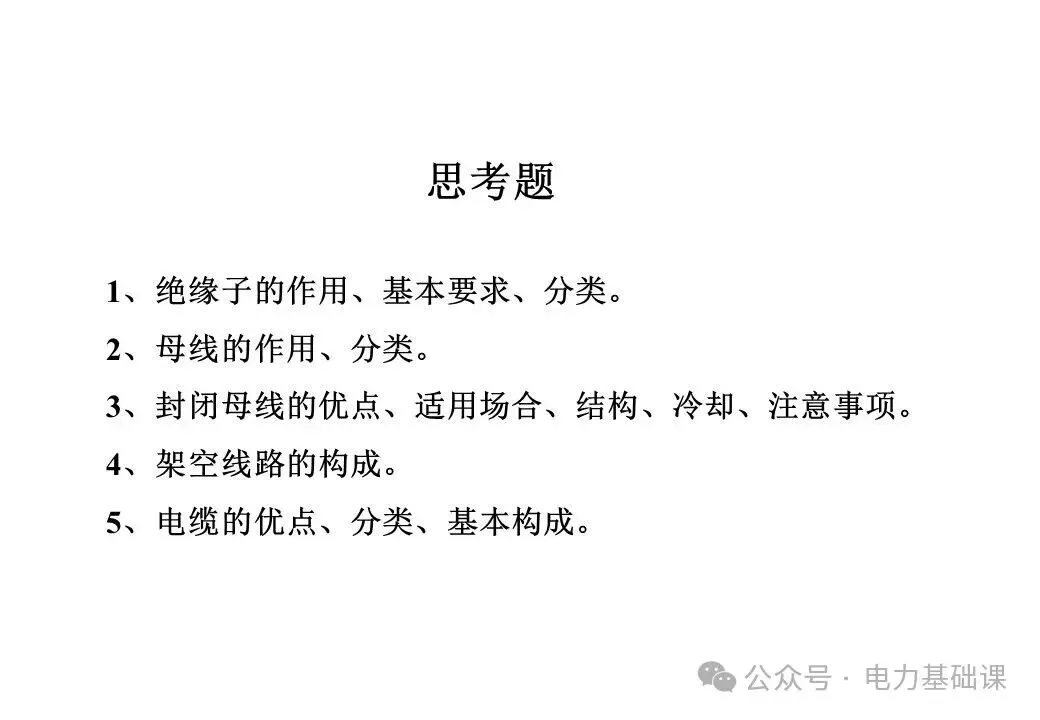

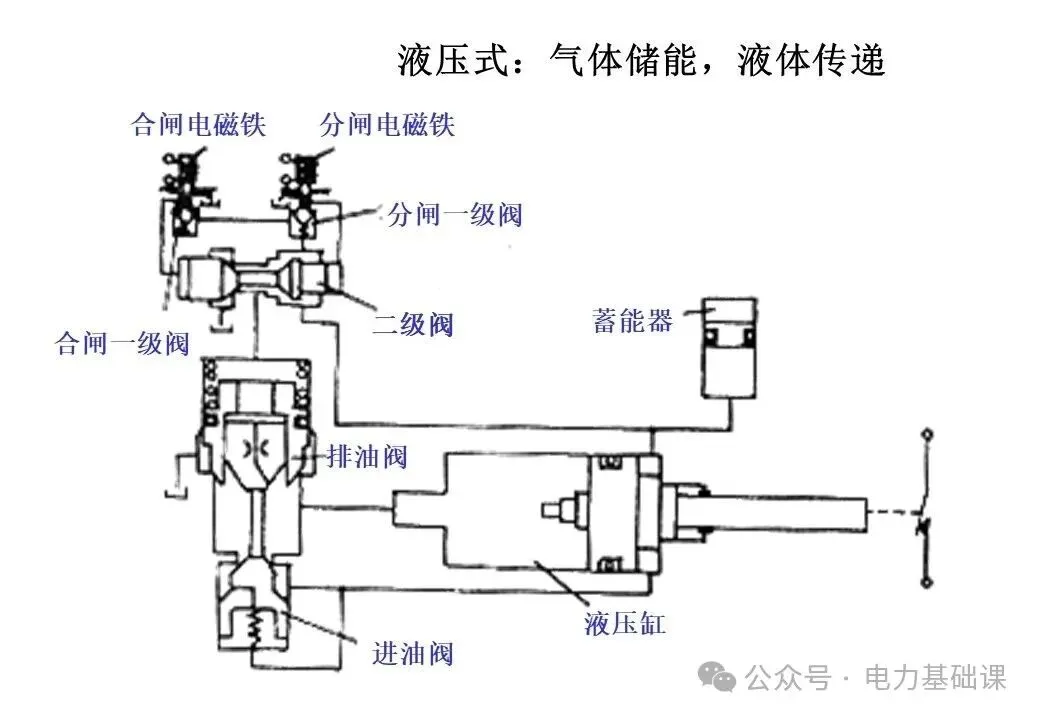

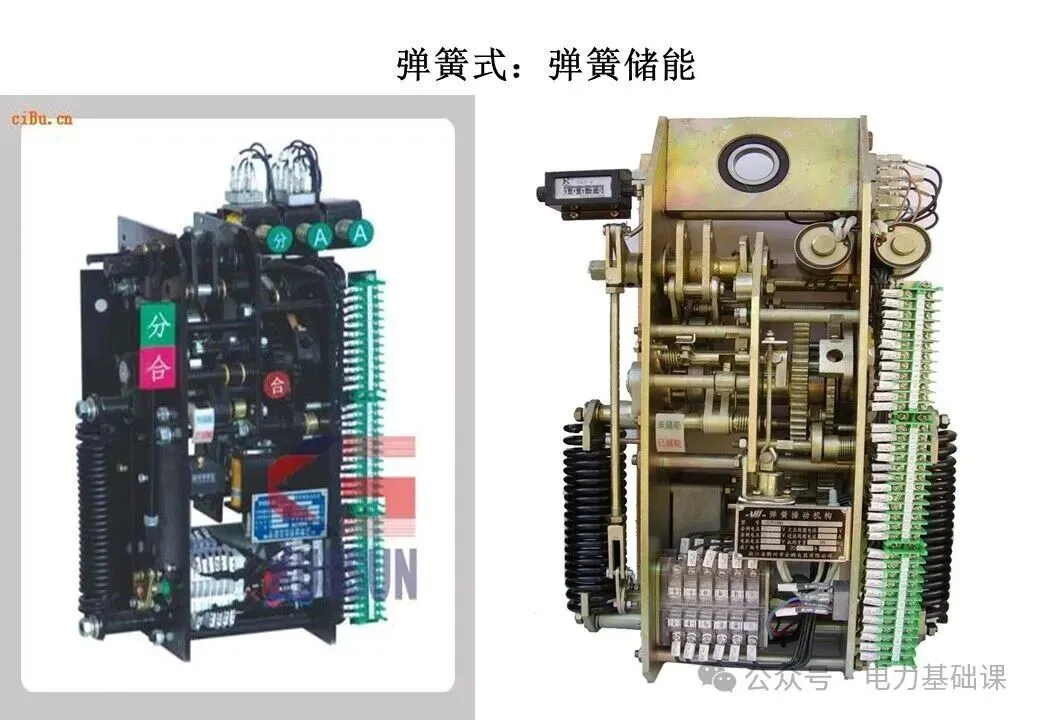

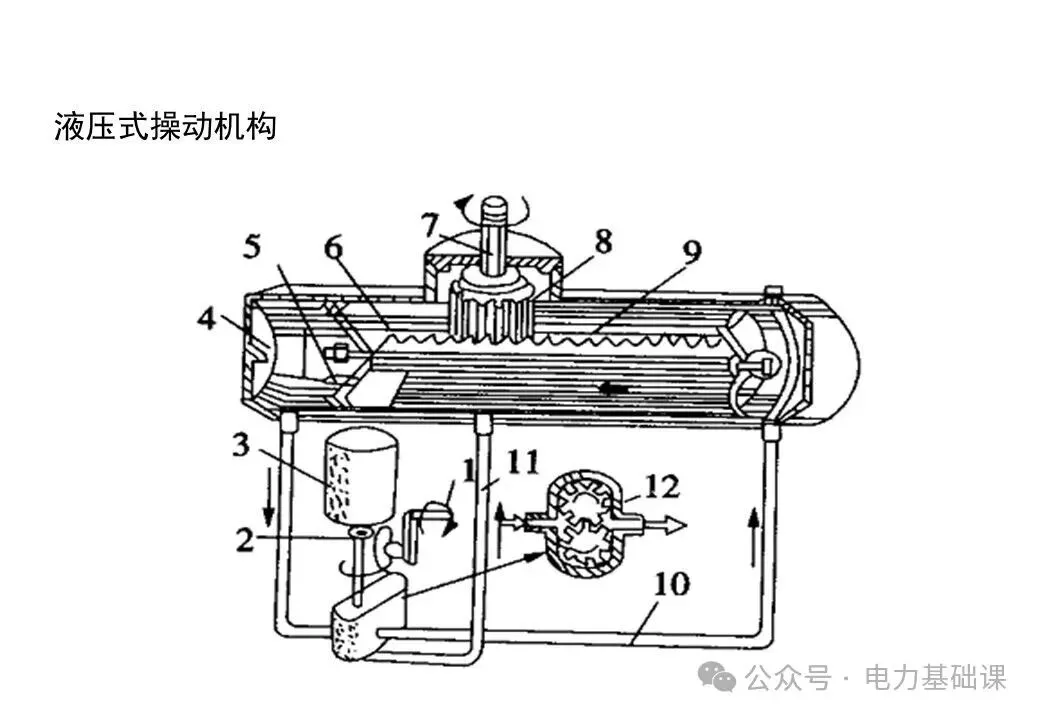

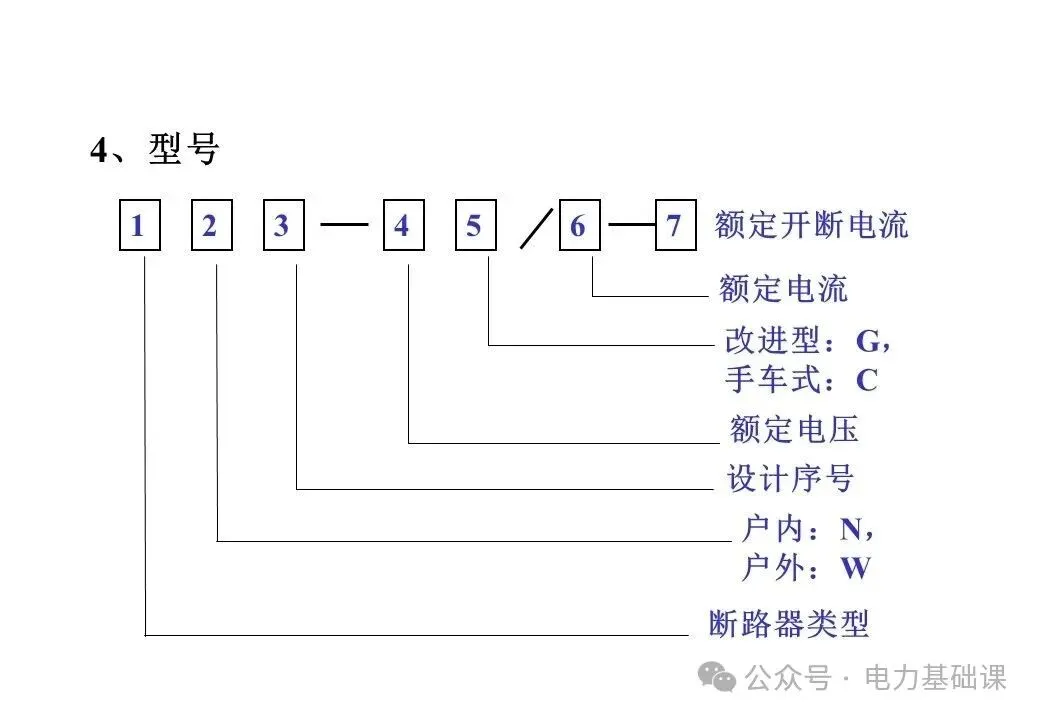

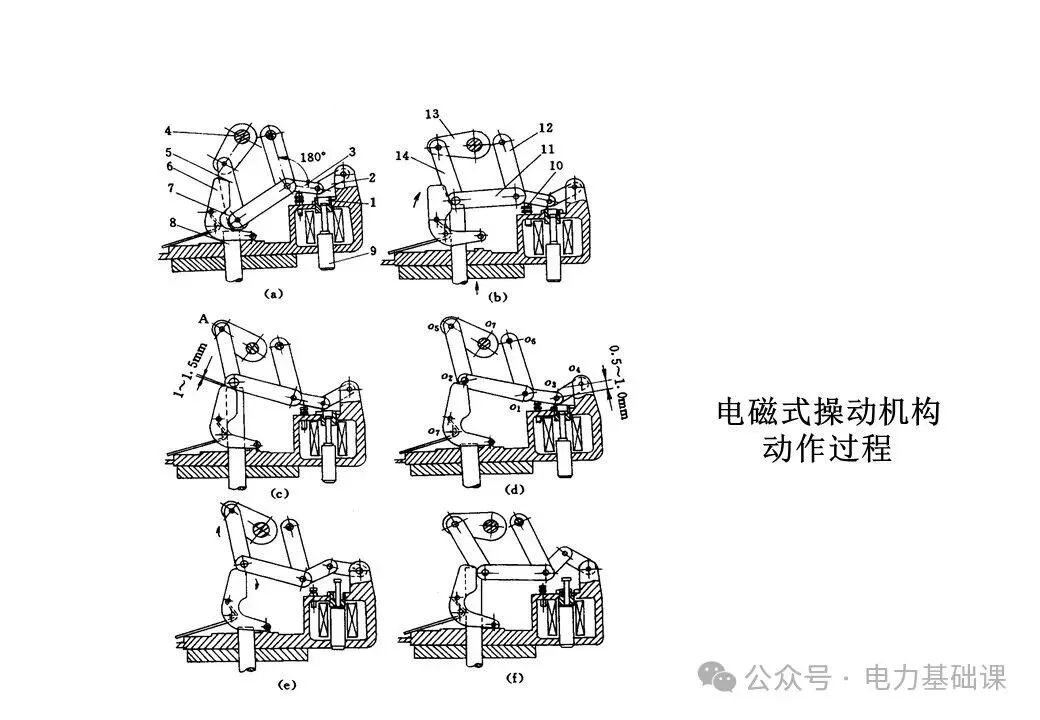

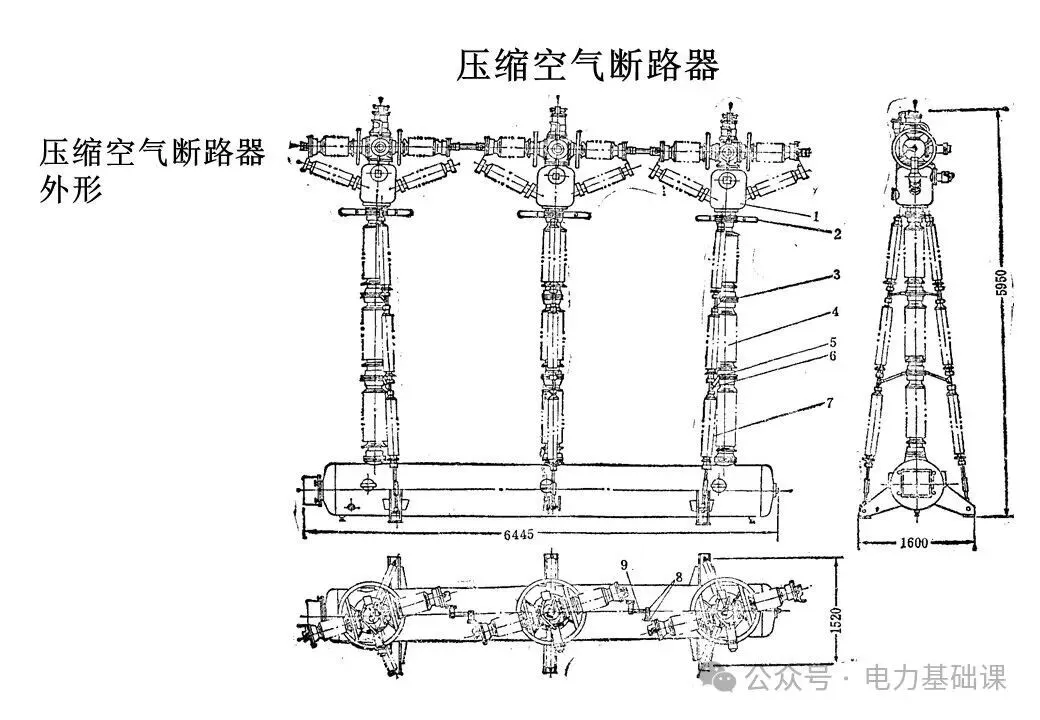

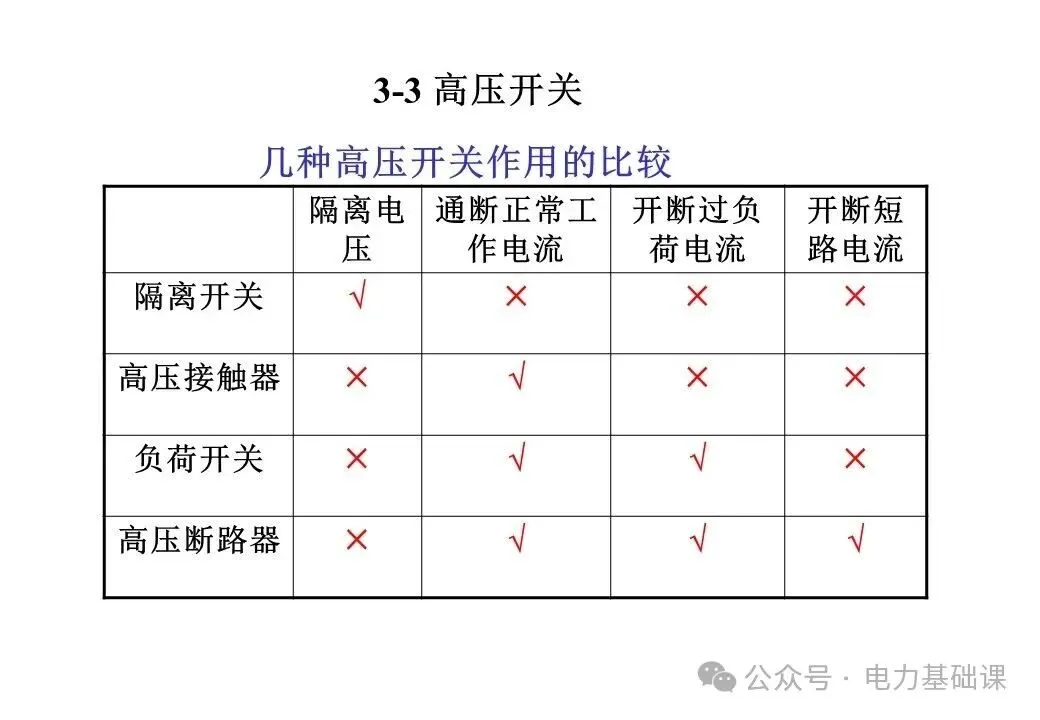

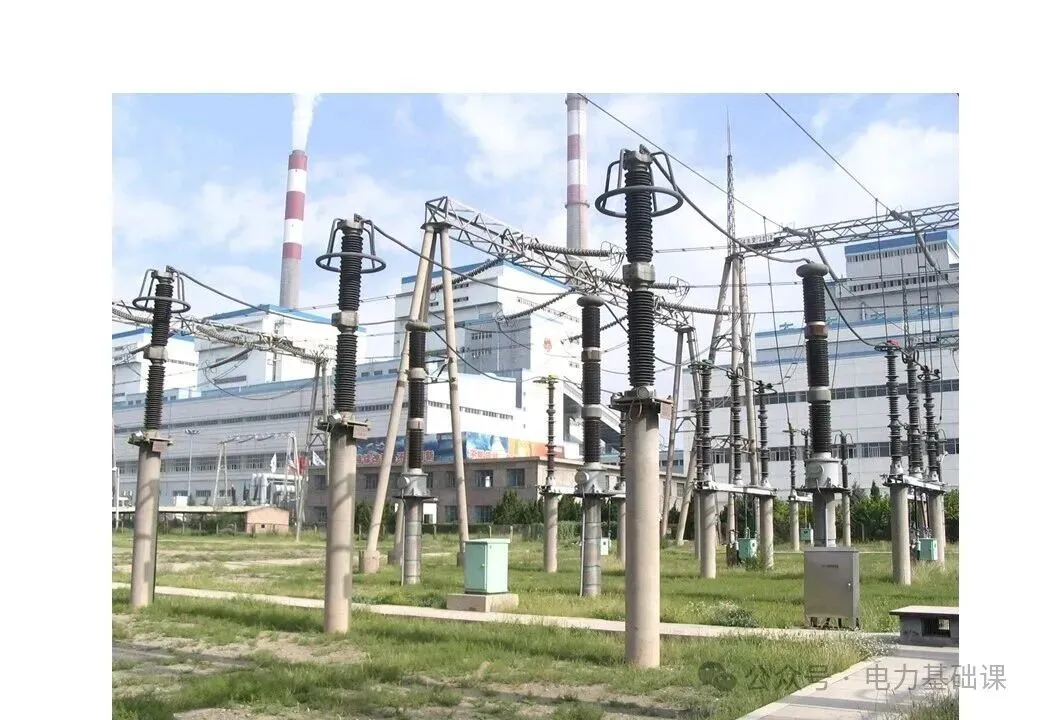

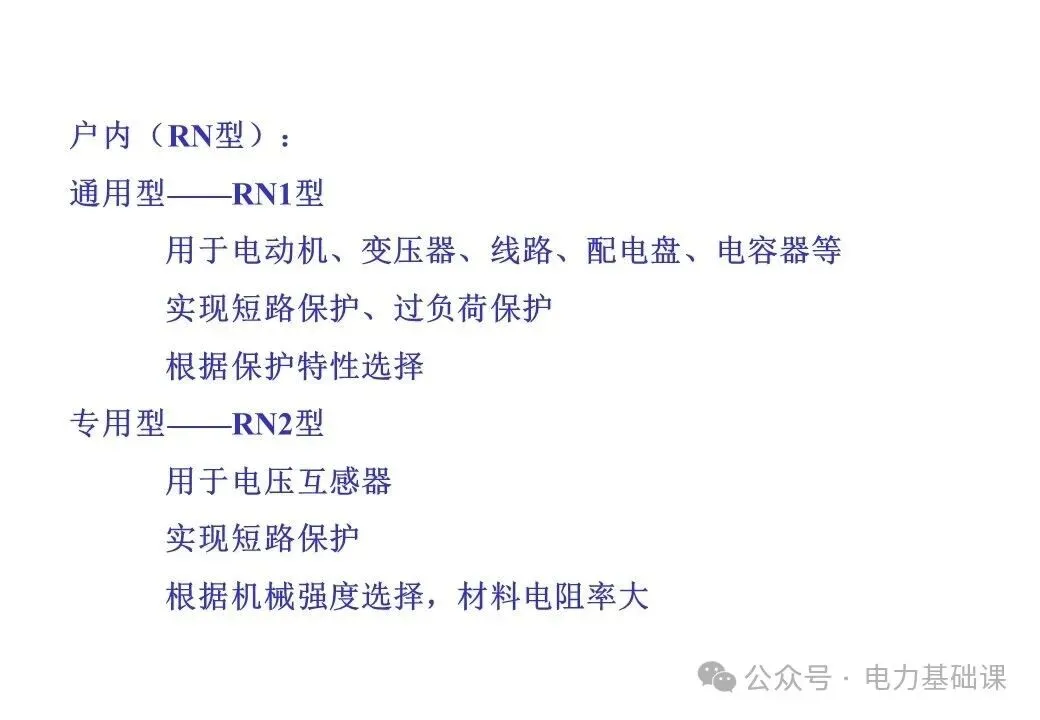

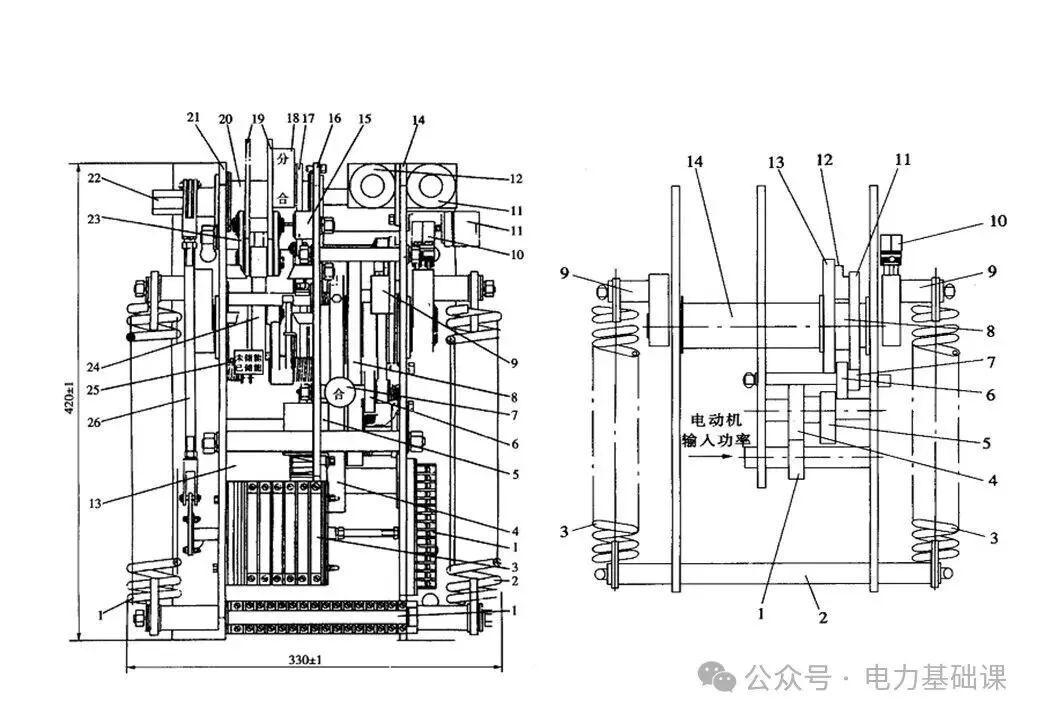

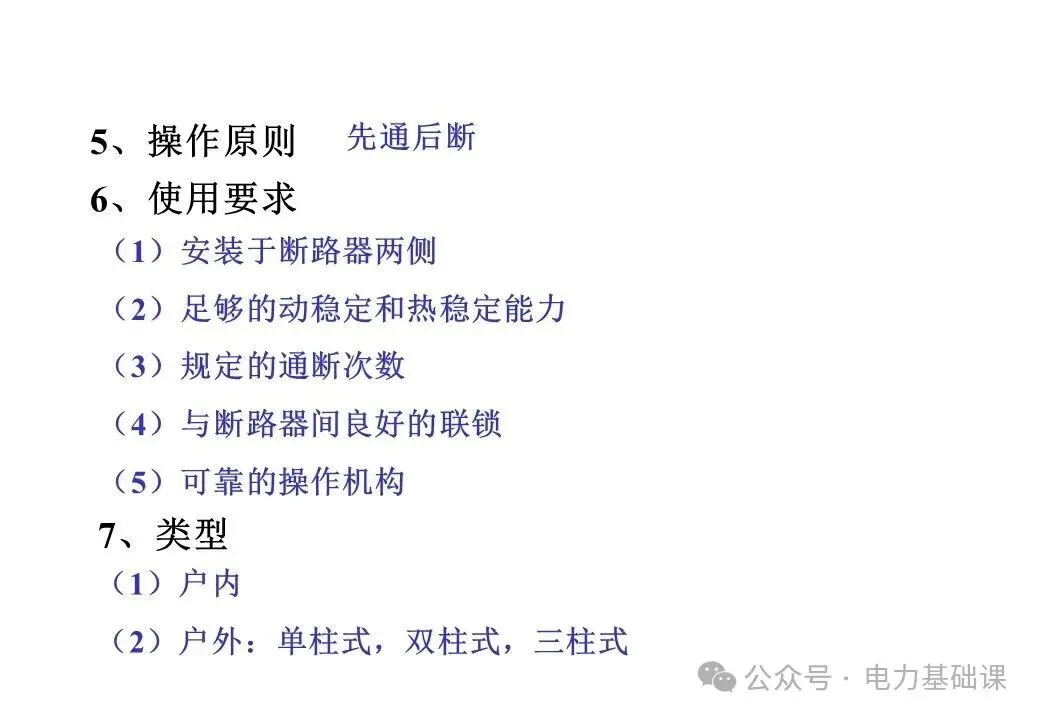

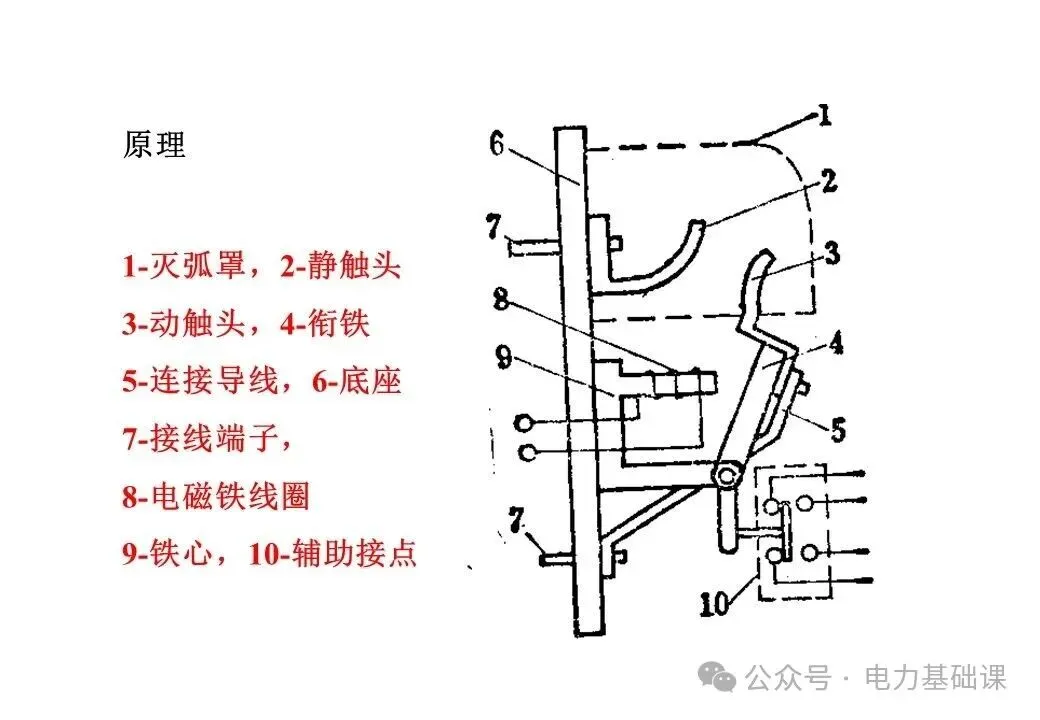

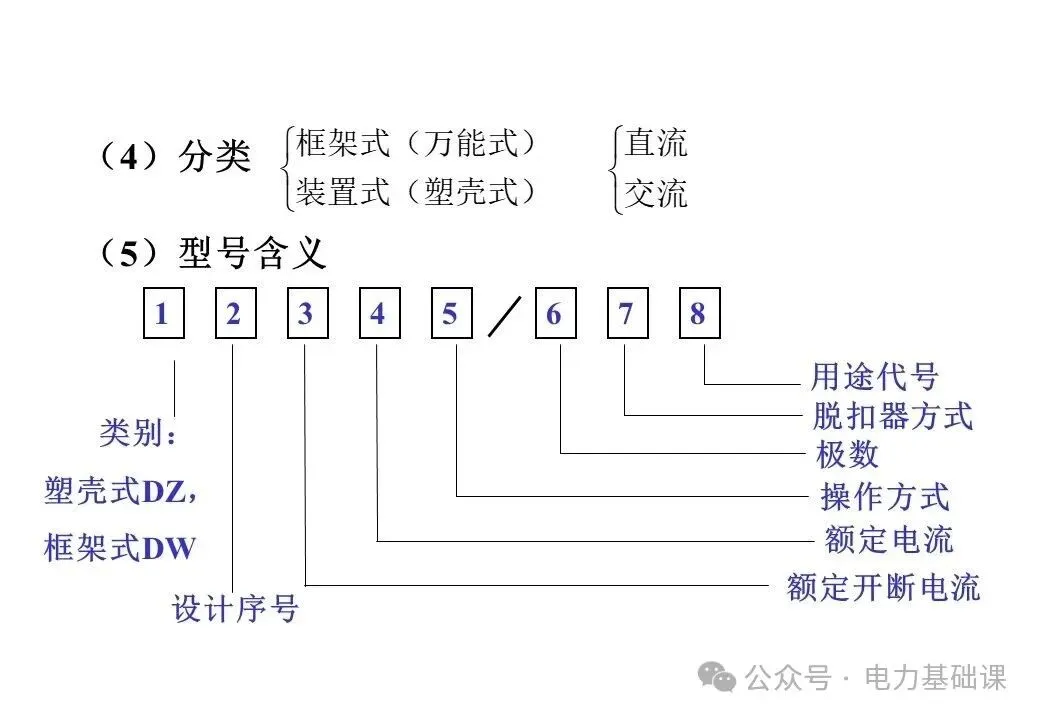

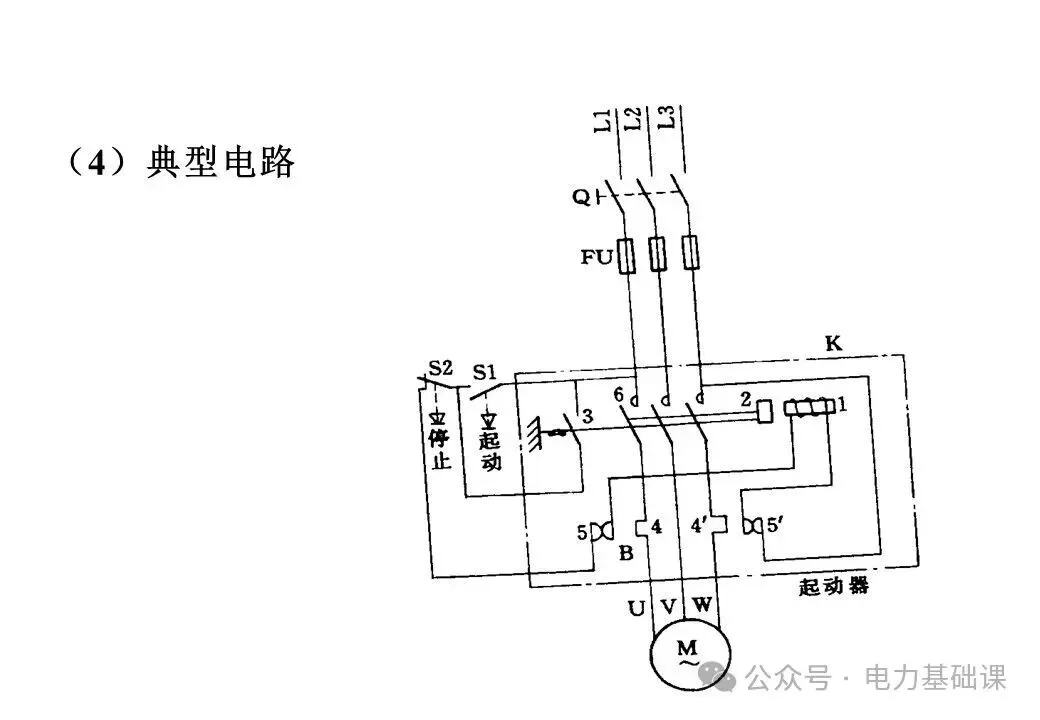

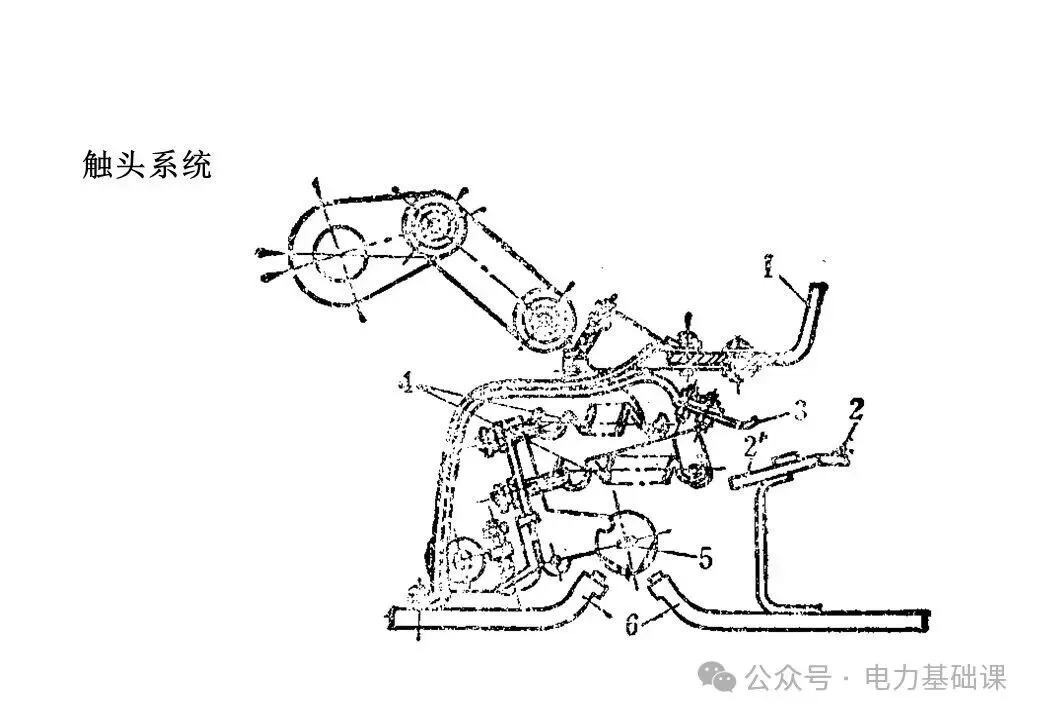

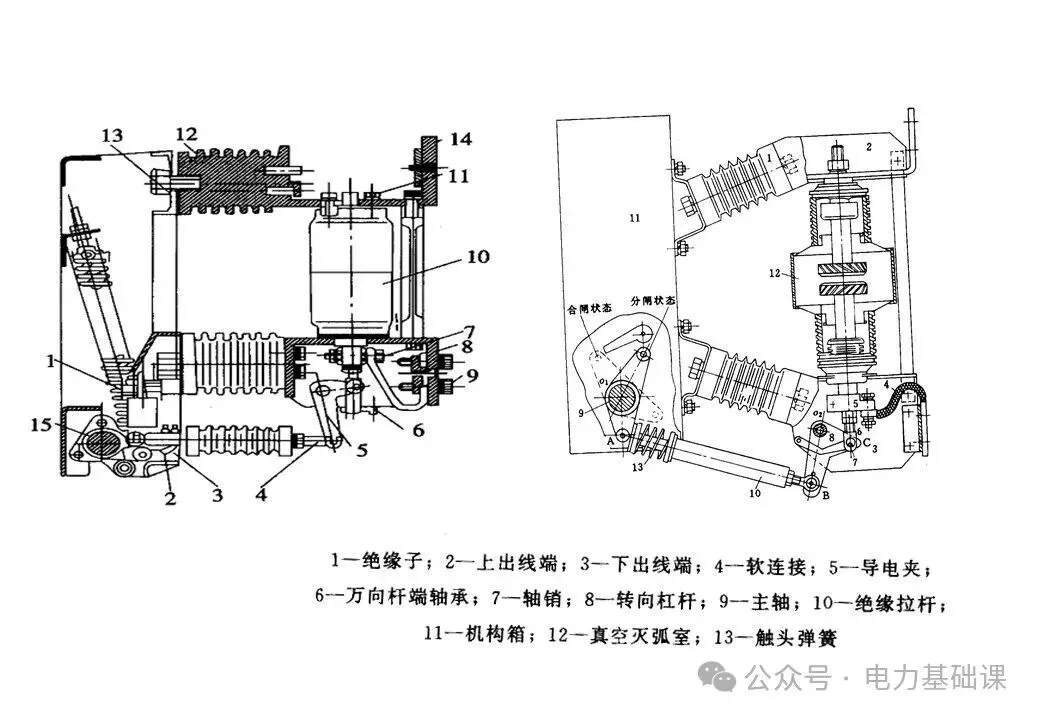

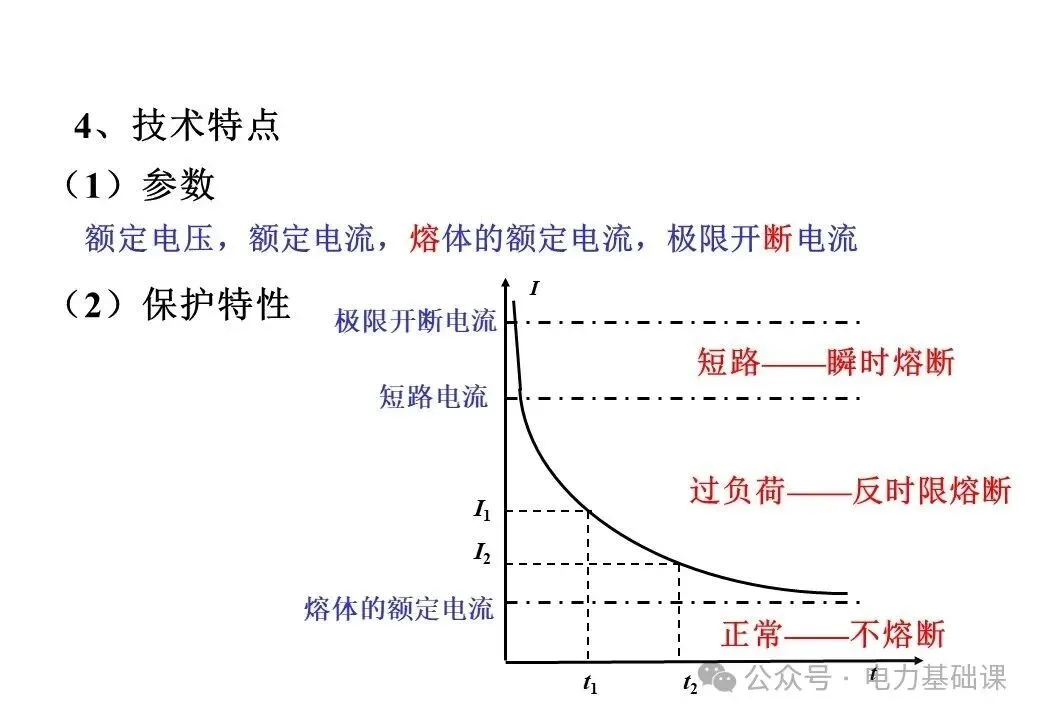

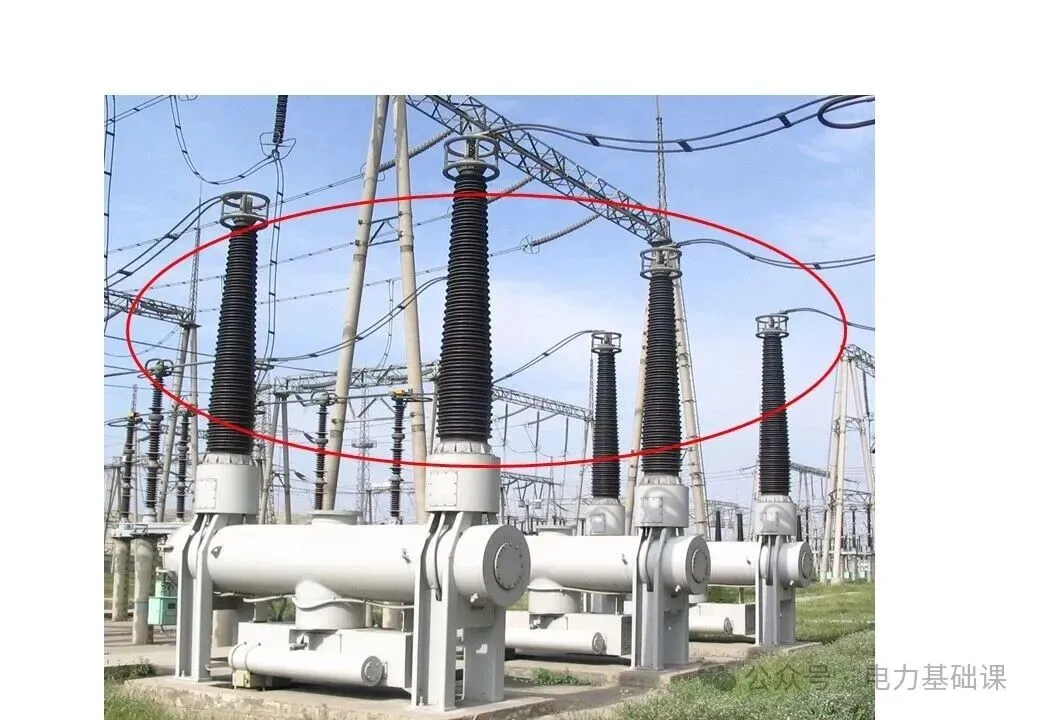

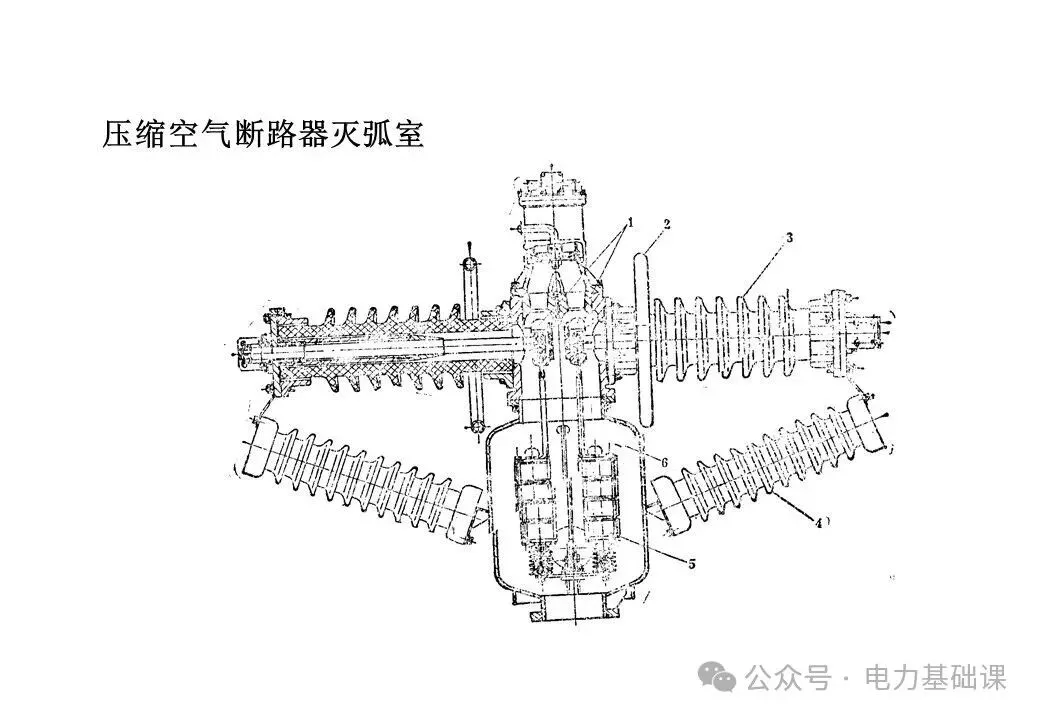

SF6断路器

（１）SF6气体

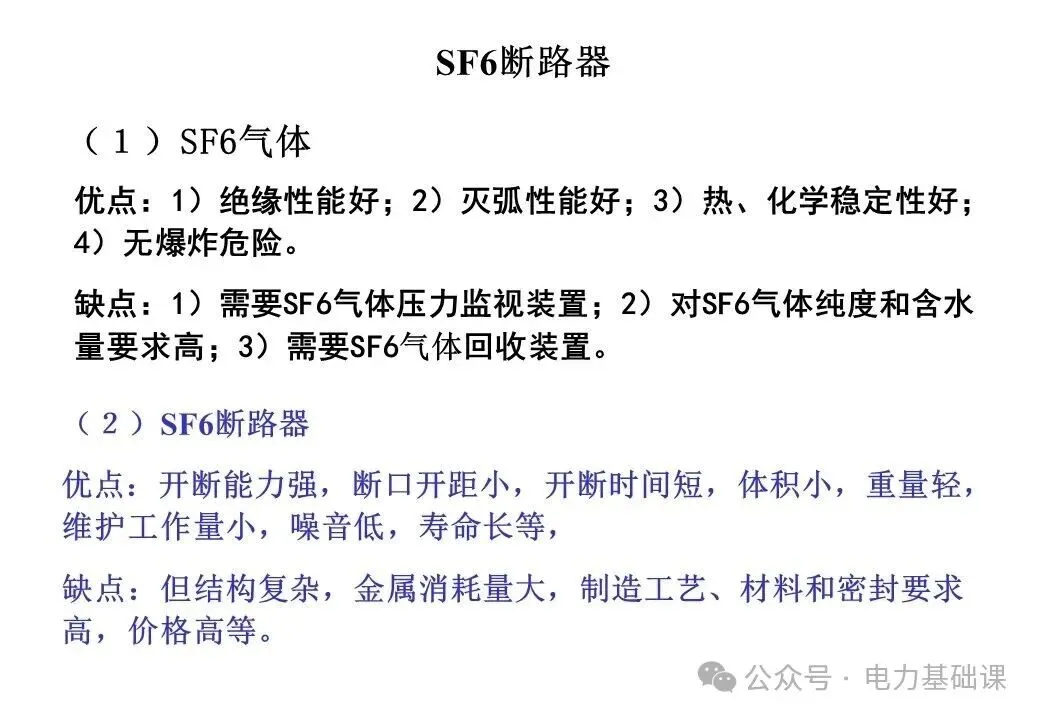

优点：1）绝缘性能好；2）灭弧性能好；3）热、化学稳定性好；4）无爆炸危险。

缺点：1）需要SF6气体压力监视装置；2）对SF6气体纯度和含水量要求高；3）需要SF6气体回收装置。

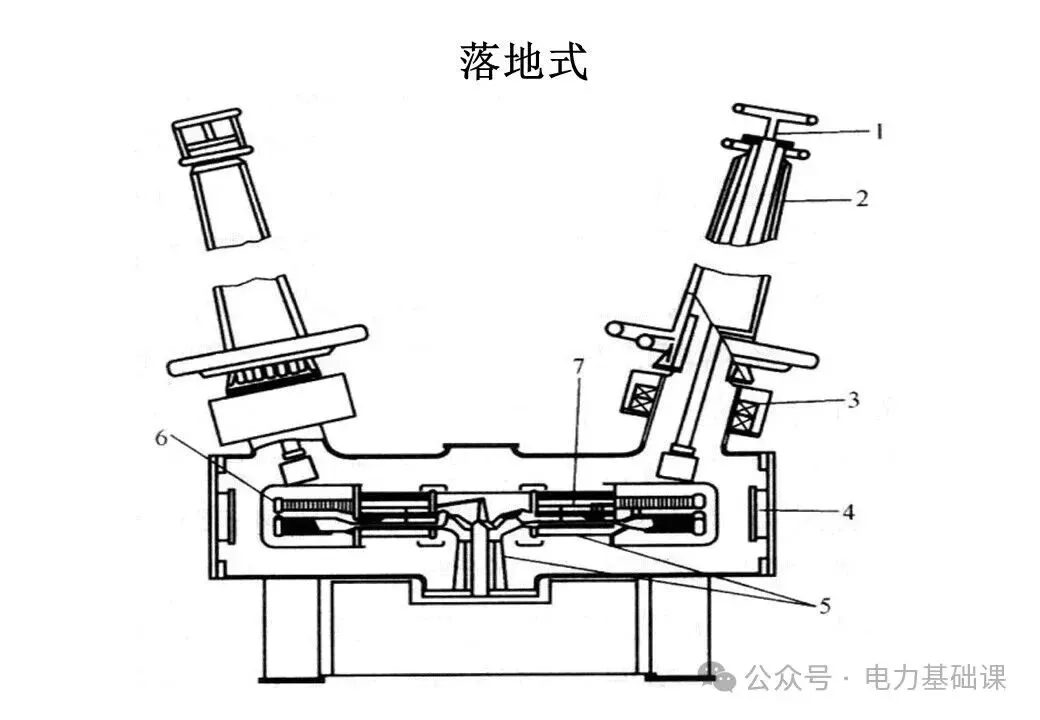

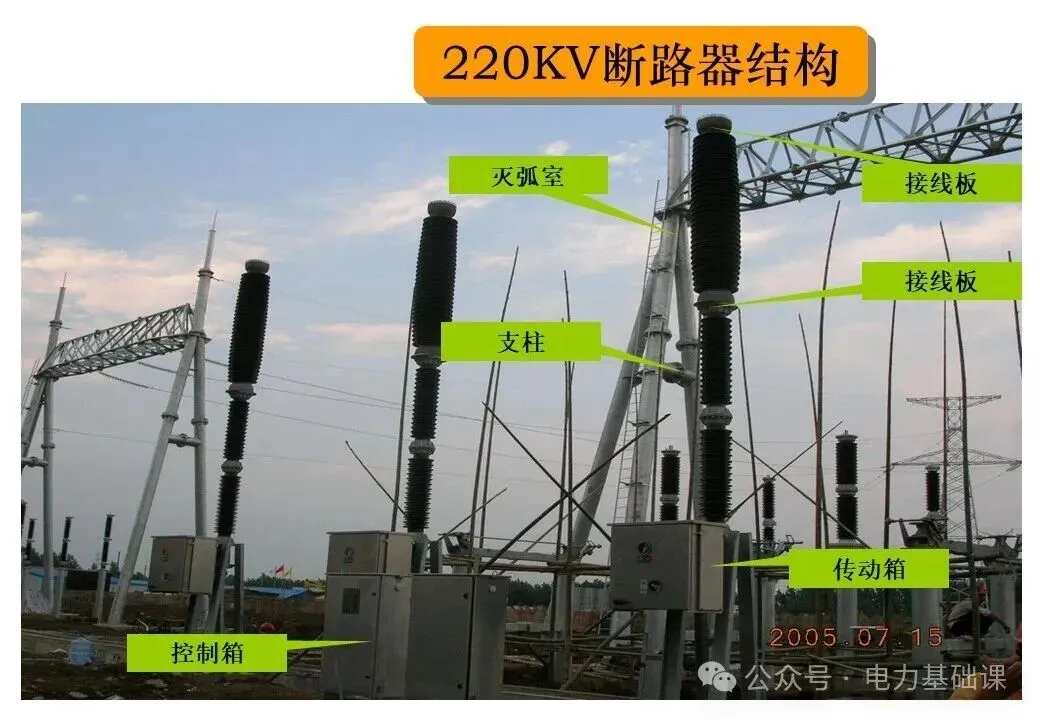

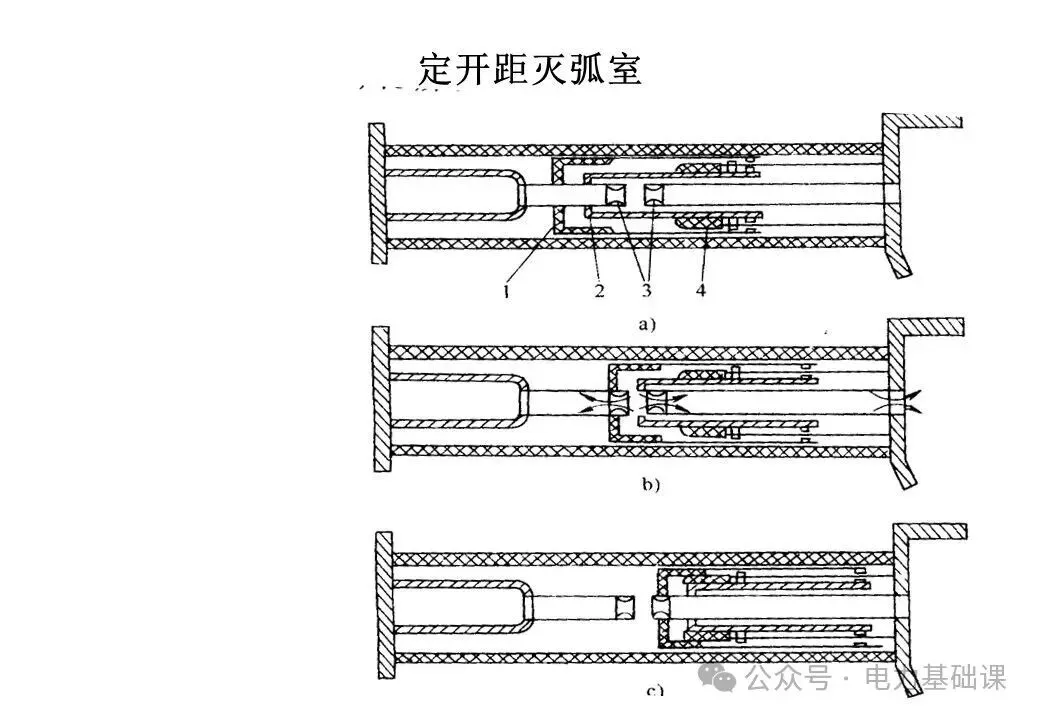

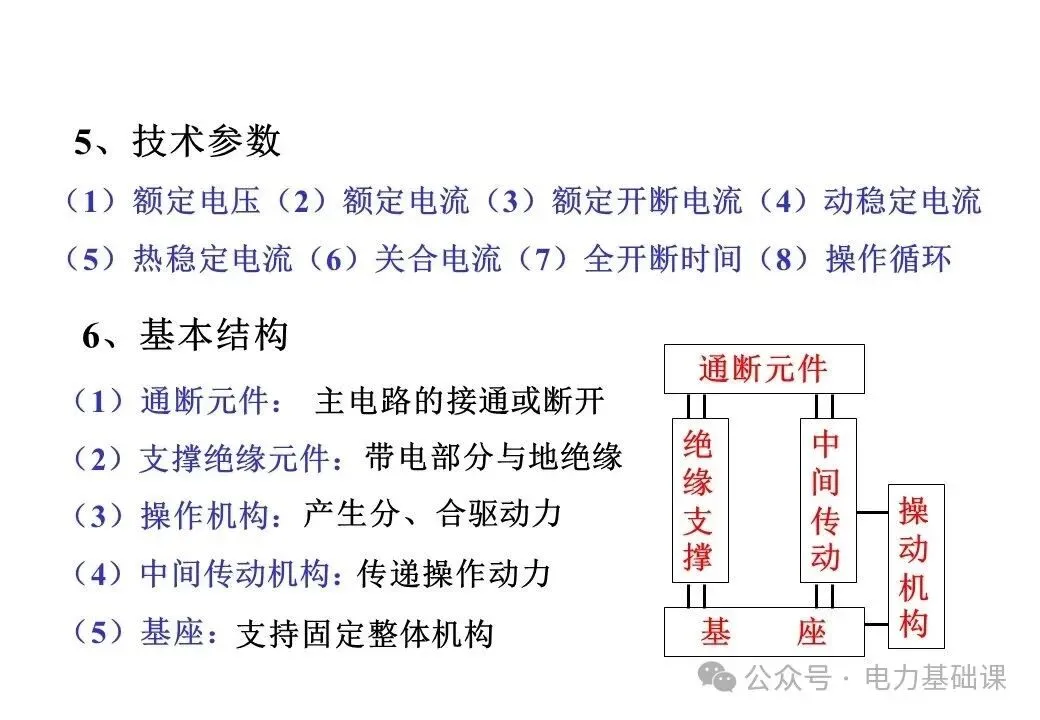

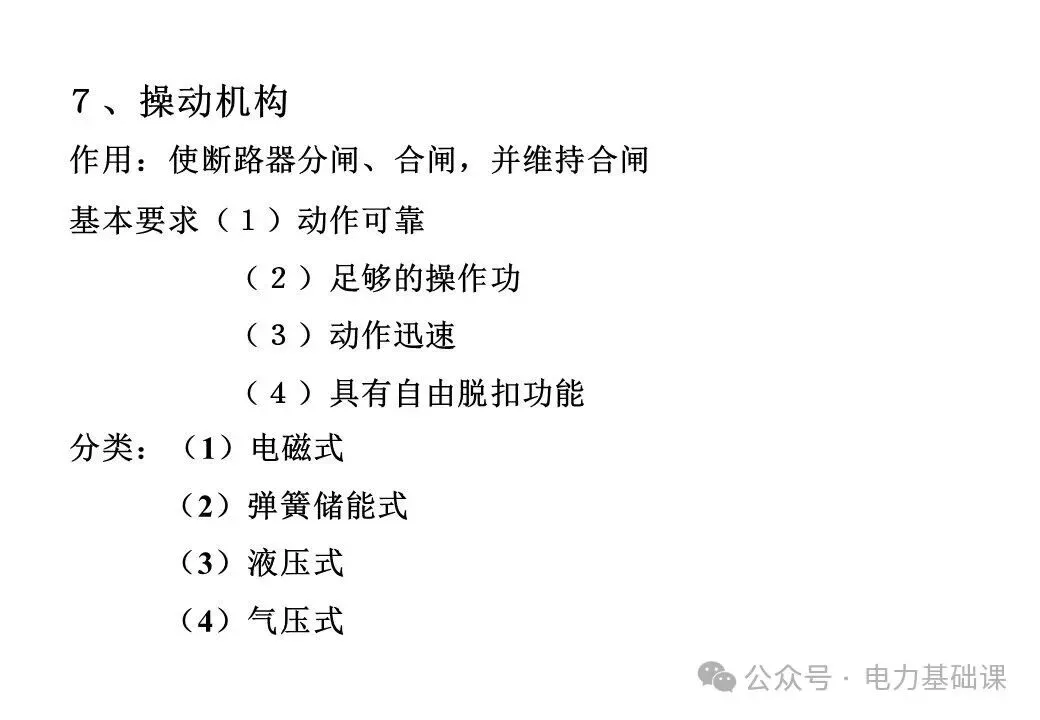

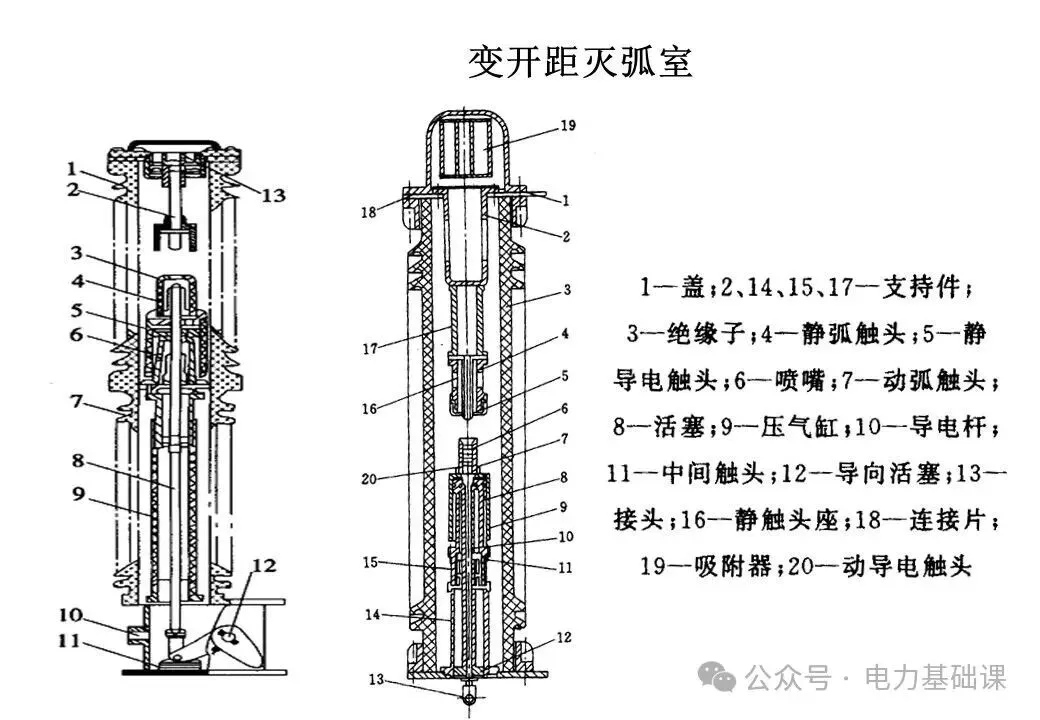

（２）SF6断路器

优点：开断能力强，断口开距小，开断时间短，体积小，重量轻，维护工作量小，噪音低，寿命长等，

缺点：但结构复杂，金属消耗量大，制造工艺、材料和密封要求高，价格高等。
