本文件是 H3C 推出的云数据中心网络架构设计方案，围绕 “开放、高容量、安全稳定、便捷研发” 的核心需求，构建了覆盖网络架构设计方法、整体架构、双活解决方案及广域网规划的全维度体系，为信息化银行等场景提供了可落地的技术蓝图。

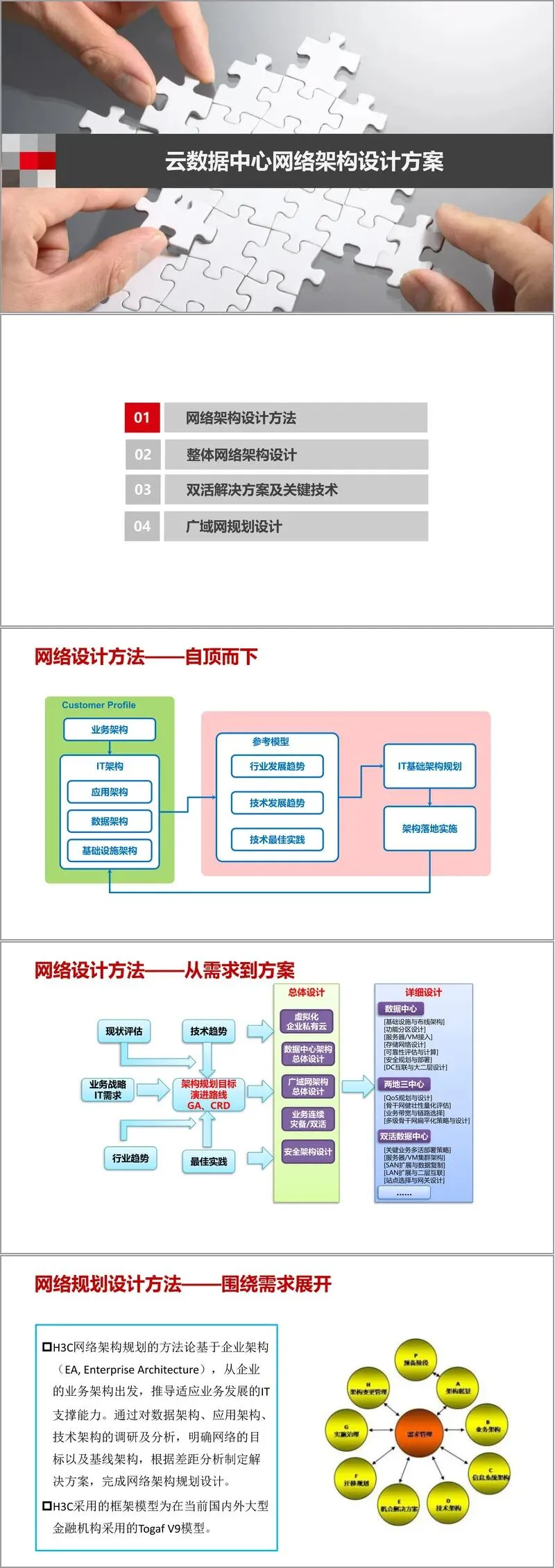

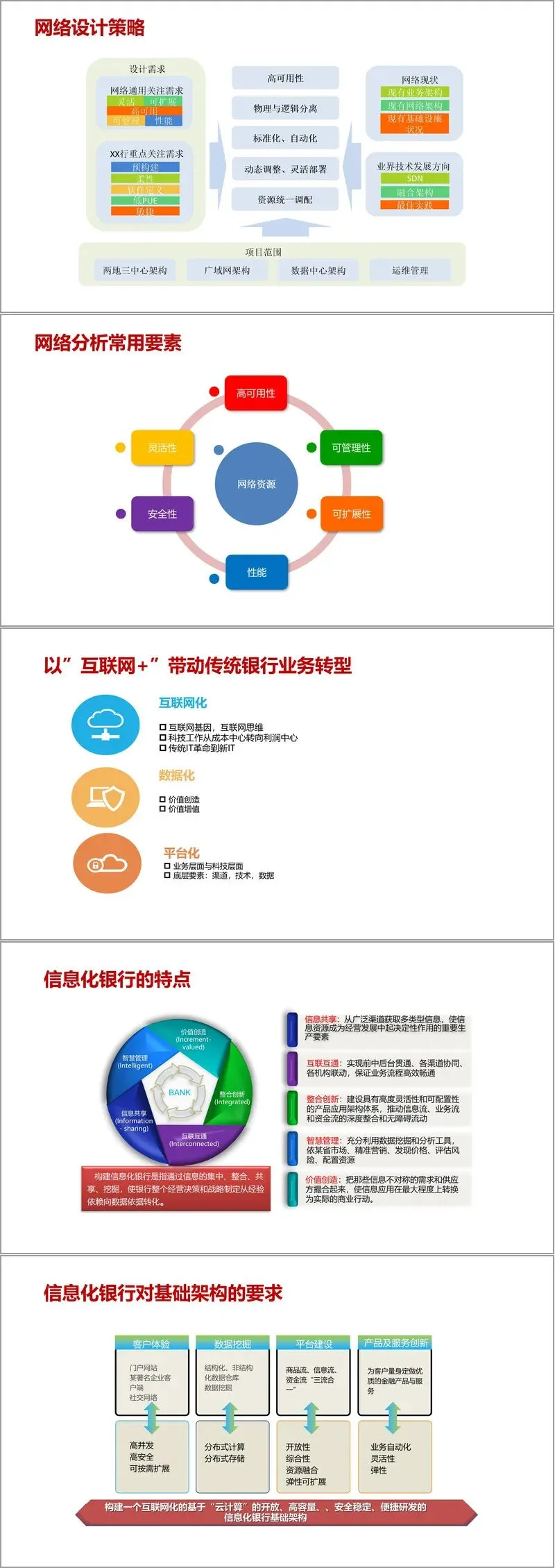

方案开篇明确了网络架构设计的核心方法论 —— 基于 Togaf V9 模型的自顶而下设计思路，从业务战略与 IT 需求出发，结合行业技术趋势与最佳实践，通过现状评估、差距分析制定解决方案，最终实现架构落地。设计过程聚焦高可用性、性能、可扩展性、安全性等核心需求，同时响应软件定义、低 PUE、敏捷等行业发展方向，形成 “需求 - 规划 - 实施” 的闭环流程。

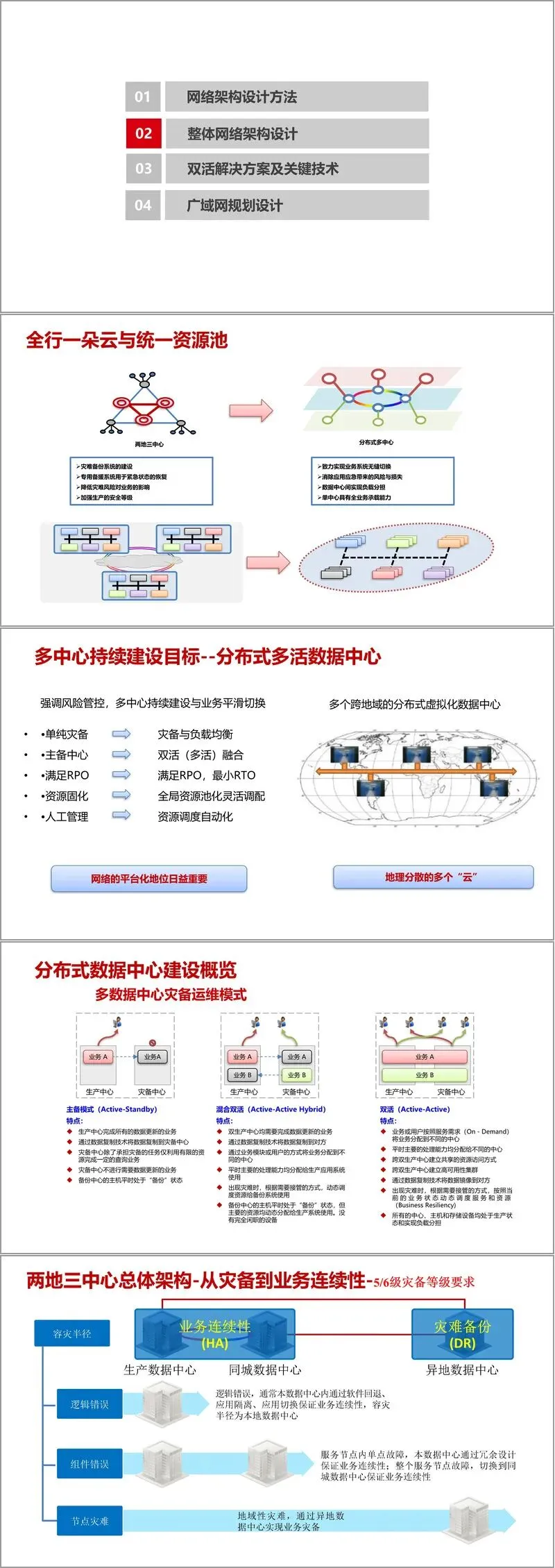

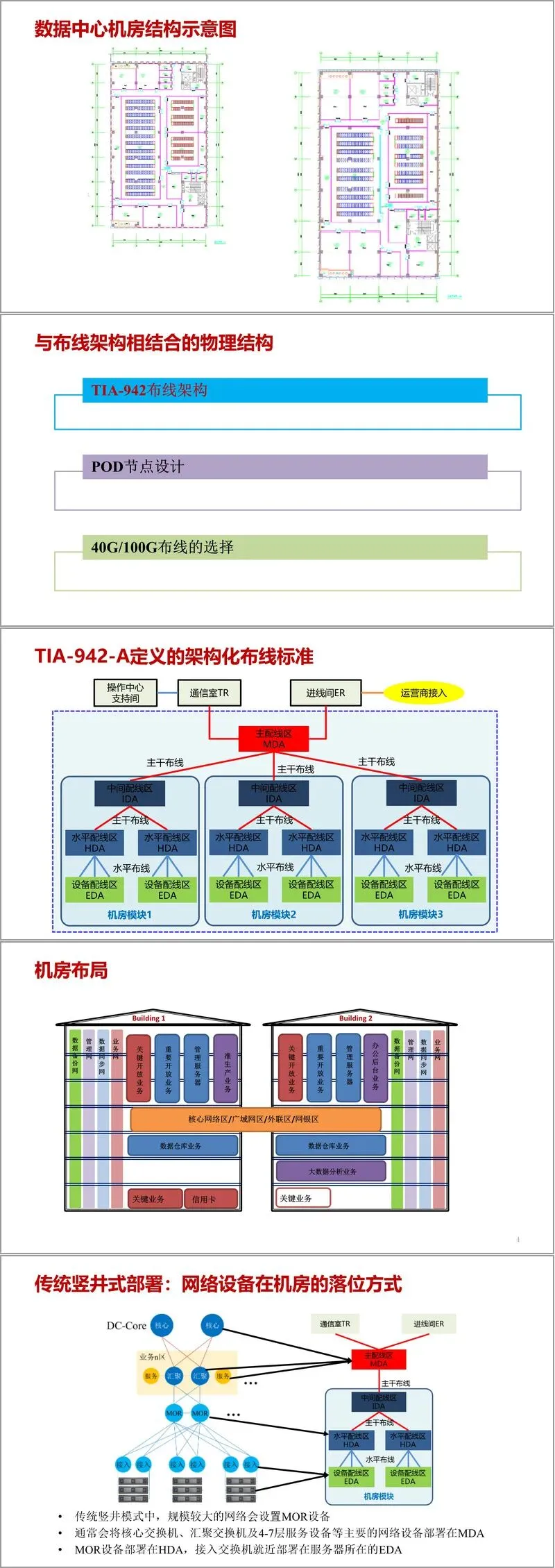

整体网络架构以 “全行一朵云与统一资源池” 为核心，构建了从两地三中心到分布式多活数据中心的演进路径。两地三中心架构整合同城灾备与异地备份优势，可抵御逻辑错误、节点灾难及地域性灾难，满足 5-6 级灾备等级要求；分布式多活数据中心则实现从单纯灾备到负载均衡的转型，通过全局资源池化、自动化调度，达成 “任意服务器部署于任意机架，为任意业务提供服务” 的目标。数据中心内部采用模块化设计，按 Zone、Site、Module、Cell、Pod、Rack 六级颗粒度划分物理结构，结合 TIA-942 布线标准，实现基础设施的标准化与可扩展。

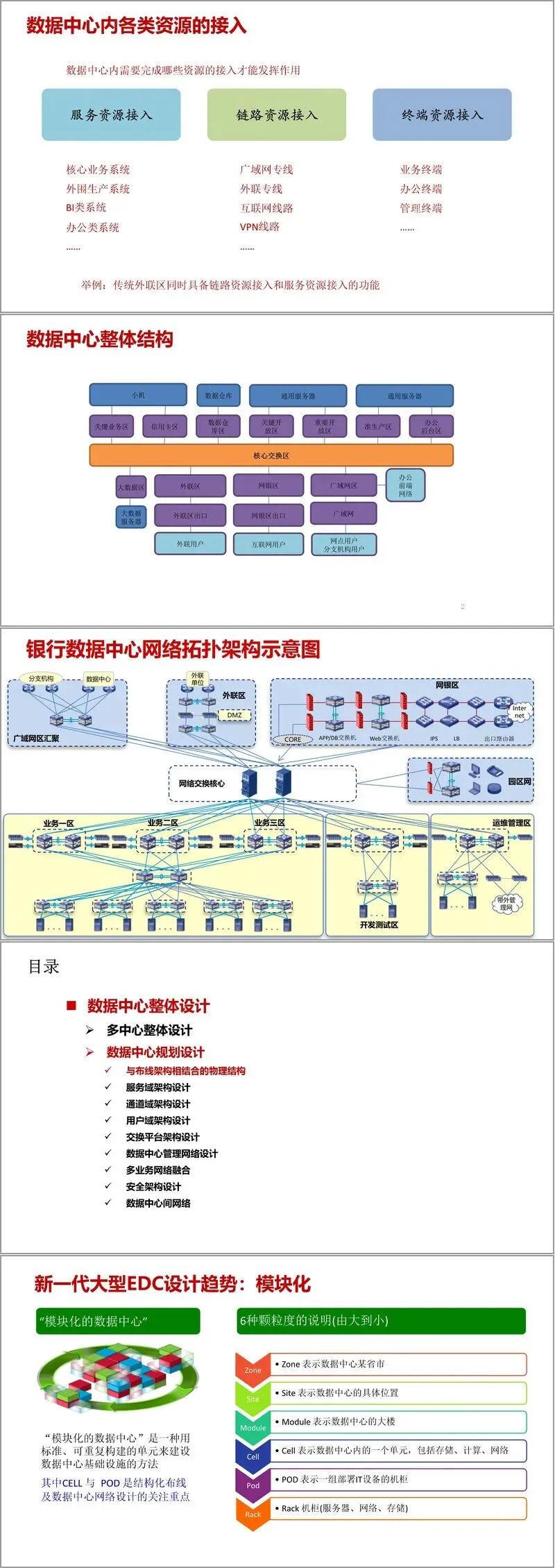

服务域架构设计区分关键业务与开放业务：关键业务采用竖井式架构，通过减少接入层级、冗余设计保障高可靠性；开放业务则基于云融合架构，构建资源池化的 Switch Fabric 架构，实现物理资源与逻辑资源的 1:N 映射。通道域涵盖广域网区、外联区、业务互联网区等，其中广域网区采用分级接入架构，支持分支机构与多数据中心的高效互联；外联区通过双中心部署与动态路由迂回，保障链路与设备故障时的业务连续性；业务互联网区参考人行网银网络技术架构，划分核心交换区、DMZ 区、生产应用区等功能模块，实现外部访问的安全可控。

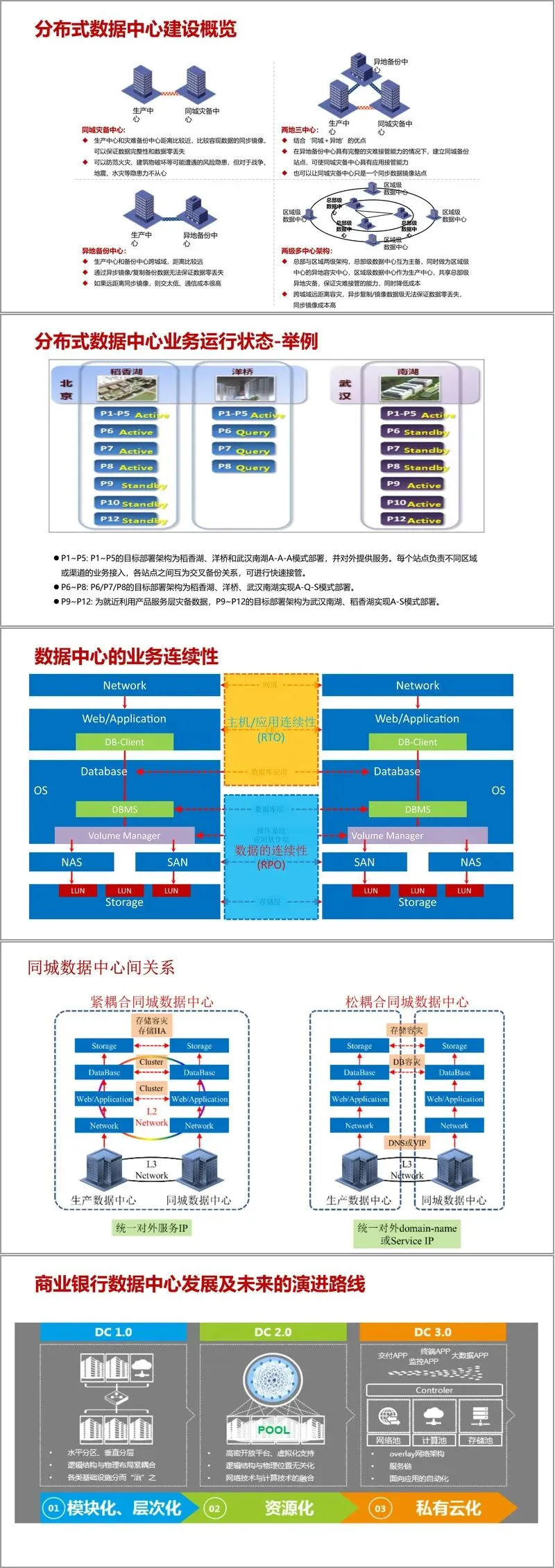

双活解决方案是方案的核心亮点，针对业务连续性需求，提供了从基础设施双活到前端业务双活、后端数据双活的全层级方案。关键技术包括数据中心间大二层互联（EVI/VxLAN）、多虚一 IRF、硬件 / 软件 Overlay 等，支持基于RHI/NQA、SLB 集群、GSLB+SLB 等多种双活部署模式。方案明确了不同业务系统的灾备指标，A 类系统 RTO 控制在 1 小时内、RPO 接近 0，B 类系统 RTO≤4 小时、RPO≤15 分钟，通过数据库同步、存储实时复制等技术，实现故障时的快速自愈与负载分担。
广域网规划设计顺应应用架构演进趋势，从传统互联互通迈向云网融合，采用 WAN SDN 技术实现精细流量调度。支持关键业务保障、自动流量优化、故障避免等场景，通过 RESTful API 接口实现面向业务的动态管控。网络管理平台则沿着 “网元管理 - 业务编排 - 云资源融合” 的路径演进，构建多中心统一管理体系，实现故障监控、流量分析、SDN 业务编排的一体化运营。
方案还强调了安全架构设计，将数据中心划分为非安全区、半安全区、安全区、核心安全区四级，通过安全资源池与服务链技术，为每一项业务提供端到端的虚拟安全路径，在虚拟化环境中精准区分安全需求，保障网络边界与数据传输安全。
