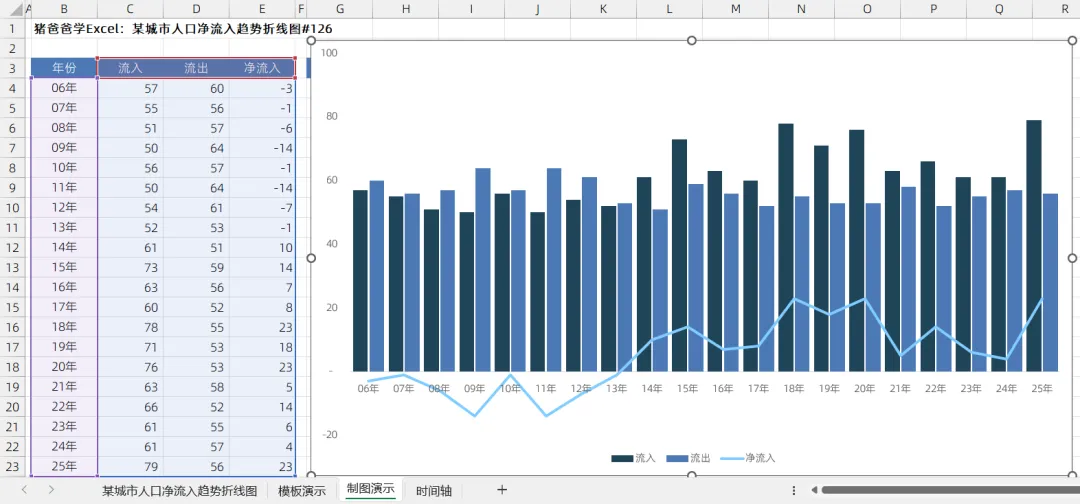

某城市人口净流入趋势折线图|猪爸爸学Excel图表本节动图中，鼠标左键为黄色，右键为红色； 这一节是猪爸爸学excel图表之某城市人口净流入趋势折线图 第126号图表 今天这款图表，是一个小伙伴咨询定制的一款图表，虽然应用的范围相对没那么广，但是其中不乏各种图表绘制的技巧，所以还是不能藏私，分享给更多的小伙伴们。 如图所示，为某城市近20年的人口流入、流出数据，当然，就也会有净流入的数据了，我们想要将这三个数据在图表中进行展示，那么，一般可以就是柱形图加折线图进行展示，大抵是这样子的。

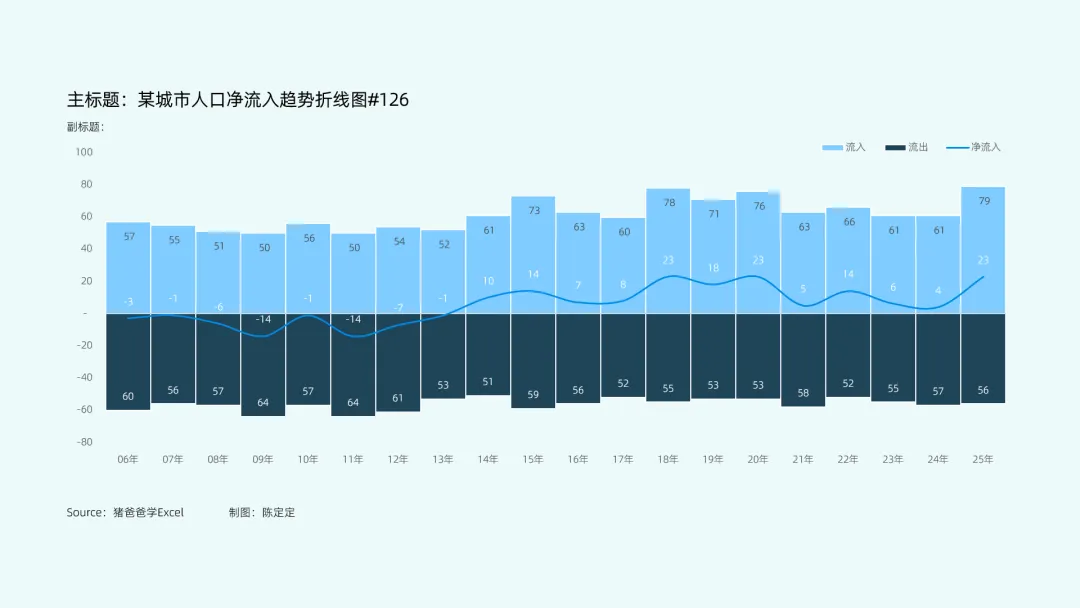

但是一眼看去，有点怎么说呢？就是~~恩，太普通了点。 所以，我们稍微修改了一下，将柱子改成了上下分布的样式，这样子，上下柱子，还能分别展示各种数据的变化，再将与“净流入”折线图组合，瞬间感觉就专业起来了。

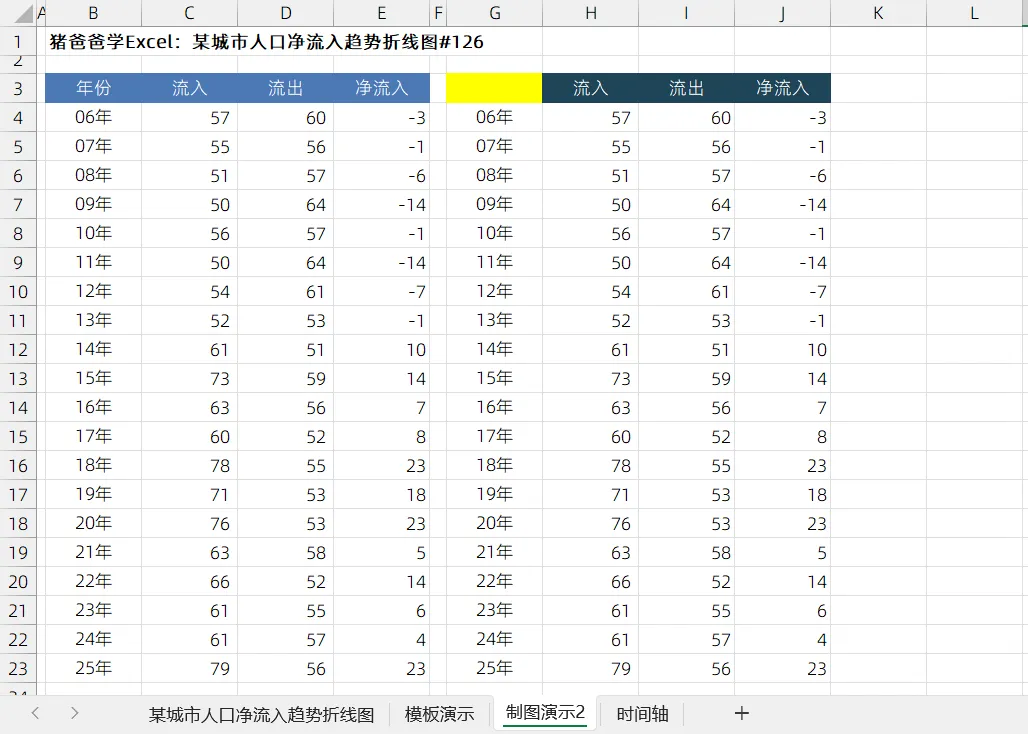

那么，现在我们就来一步步地学习，如何绘制这款图表。 1、图表第一步，数据先整理，添加辅助数据 如图所示，B列为年份，C列为人口流入数据，D列为流出数据，E列就是直接相减，求得净流入数据了。 G列引用B列数据，注意G3单元格为空白单元格（这样子在图表识别时，可以将其正确识别为水平轴标签！）。 H列引用C列数据。I列引用D列数据，注意的是，为了让该组数据在水平轴下方，所以对数据做了处理，I4单元格公式=-D4，也就是数据均变为负数。对了，为了让下方柱子数据标签显示正值，I列需要设置自定义单元格格式，具体怎么设置，等会揭晓。 J列则是直接引用E列数据，搞定。

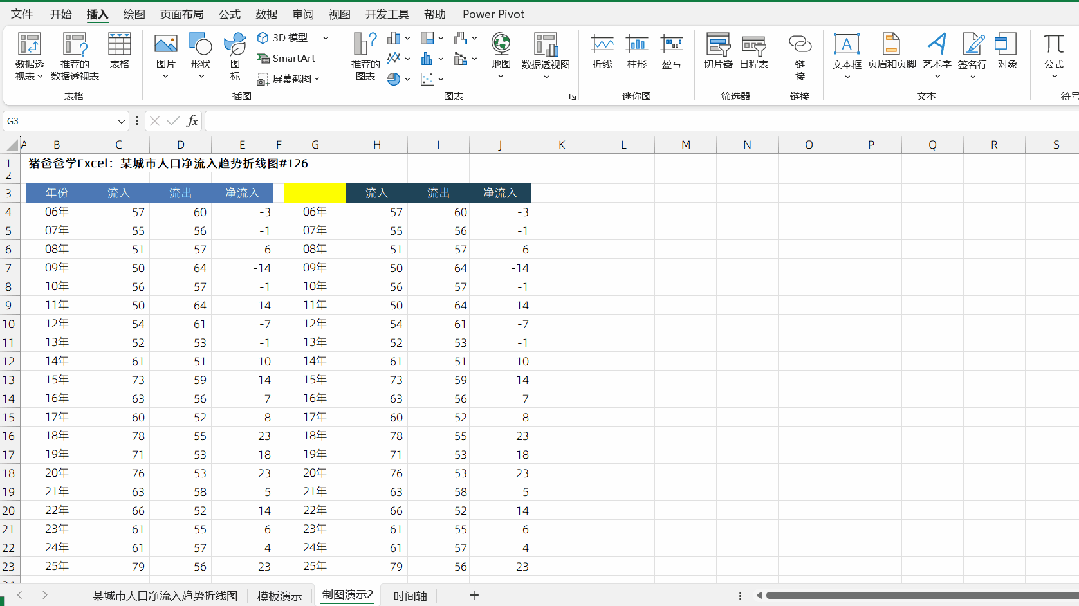

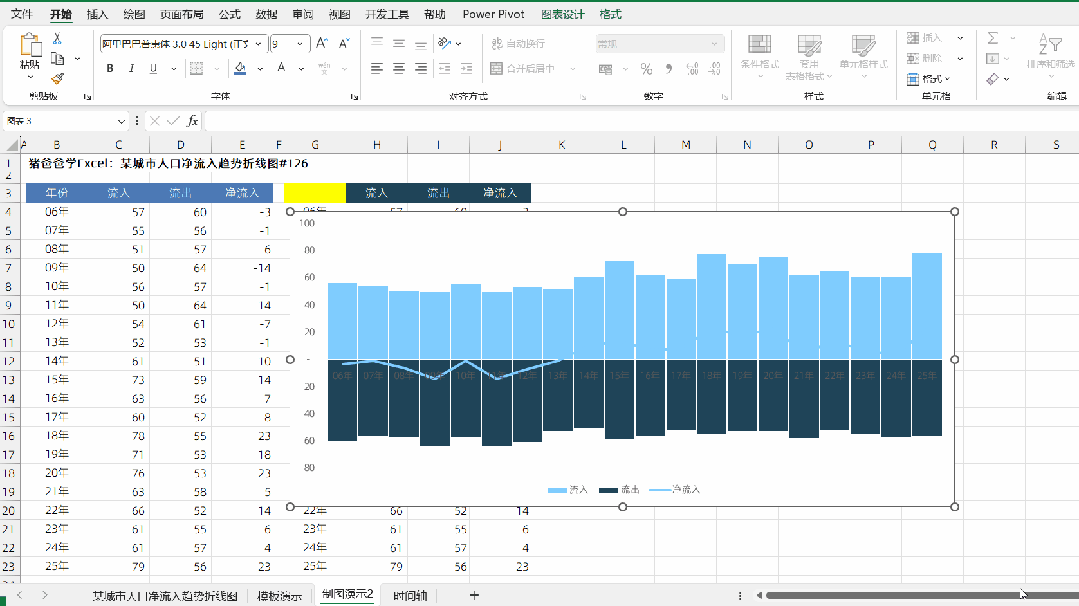

今天这款图表的数据整理，就是这么的简单。 2、插入组合图 现在，让我们开始本次的图表“冒险”之旅。 选择G3：J23数据区域，【插入】-【推荐的图表】调出【插入图表】对话框，在【所有图表】-【组合图】这里，“流入”及“流出”系列均为【堆积柱形图】，而“净注入”系列则为【折线图】，点击【确定】生成图表。 点击图表，在图表右上角快捷按钮【图表元素】，我们将【图表标题】及【网格线】取消勾选。

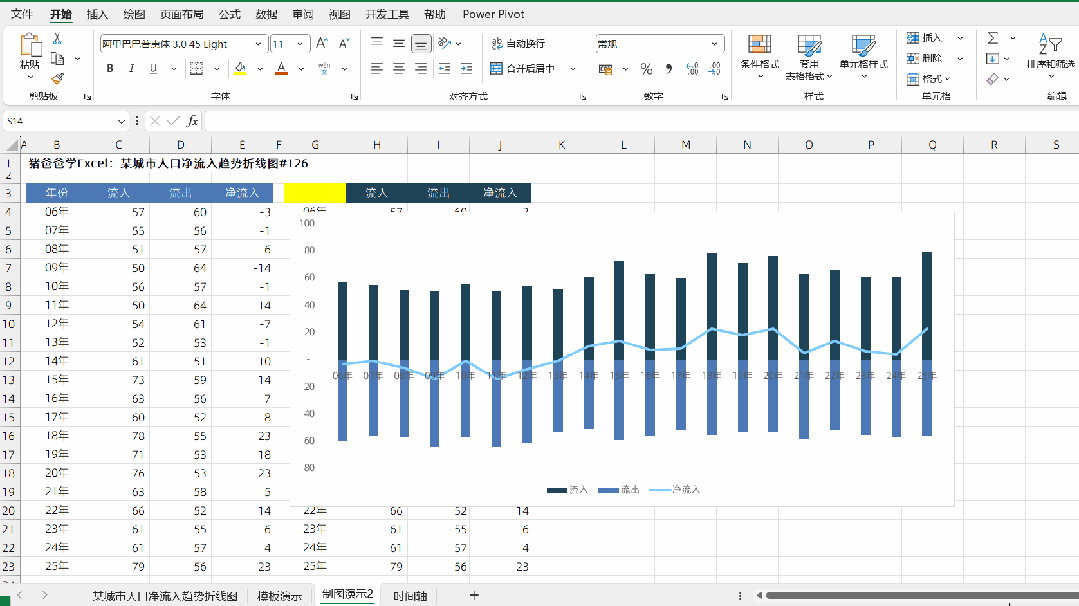

3、 设置柱子系列选项 接下来，点击选中柱子，右键【设置数据系列格式】，调出设置窗格，在设置窗格的【系列选项】选项卡，设置【系列重叠】为100%，而【间隙宽度】则为0%，这样子，所有柱子就都会紧密的排列在一起了，各自的趋势变化，在图表中也就能展示出来了。

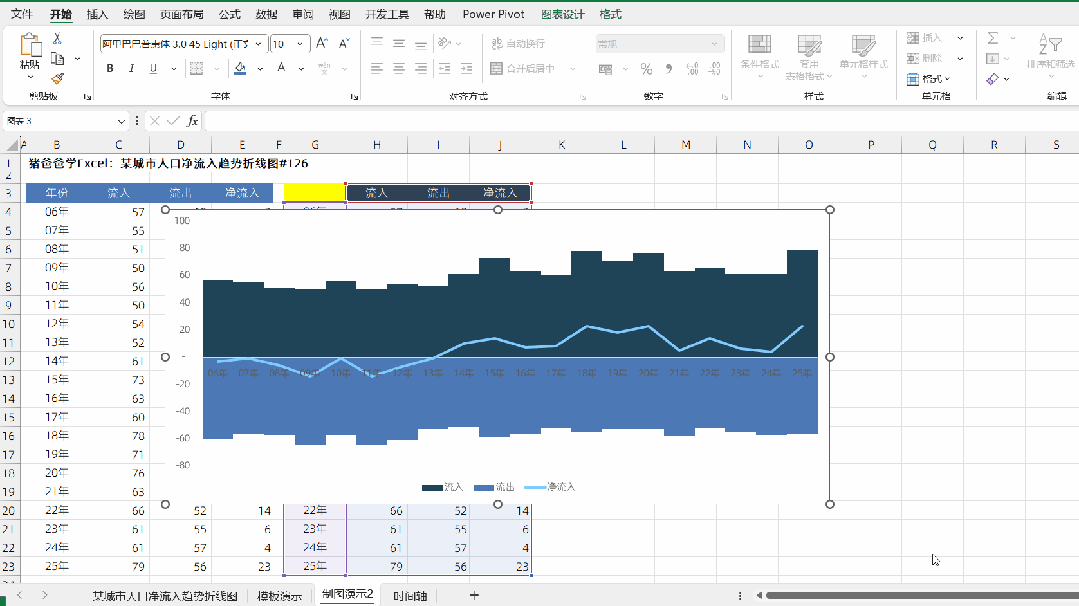

4、设置柱子填充与线条细节 可是这样子，柱子与柱子之间，没有任何间隙，看起来，视觉上就不好区分年份了，所以，我们要对其细节进行修改设置。 点击选中上方“流入”柱子系列，在设置窗格的【填充与线条】选项卡，设置【填充】为【纯色填充】，在本例，我们选用一款自己喜欢的浅色即可。最重要的是【边框】设置为【实线】，并且【颜色】设置为白色，【宽度】则设置为1磅。 对于“流出”柱子，类似操作进行设置哈。

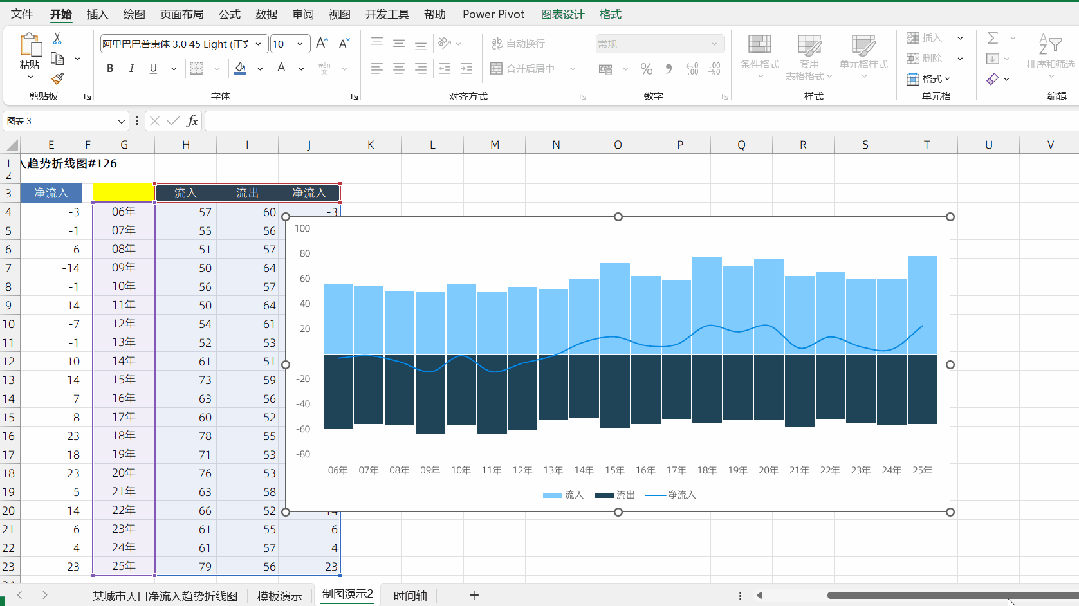

5、设置净流入折线 柱子搞定了，现在我们来搞定折线。点击选中“净流入”折线系列，在设置窗格的【填充与线条】处，【线条】为【实线】，【颜色】呢，选择与两组柱子颜色对比度较高的颜色即可，【宽度】为1.5磅，而如果想让线条看起来更好看些，也可以考虑勾选【平滑线】选项。

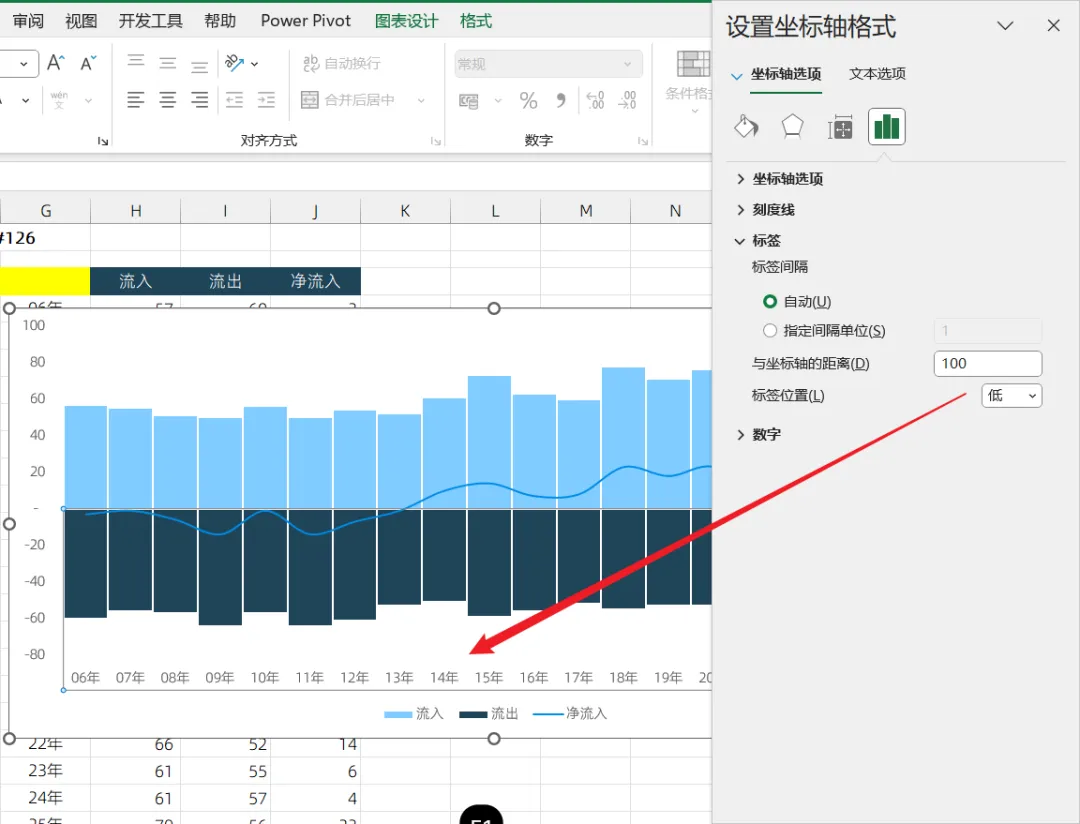

6、水平轴标签调整 这一步比较简单哈，点击选中水平轴，在设置窗格的【坐标轴选项】选项卡，找到【标签】，设置【标签位置】为【低】就可以了。
7、添加数据标签 接下来，我们来为“流出”系列添加数据标签，点击选中该系列，右键【添加数据标签】，点击选中该组标签，在设置窗格的【标签选项】，设置【标签位置】为【数据标签内】，并将字体颜色设置为白色。 那么，本来这组标签，应该是负值，为什么在这里可以显示为正值呢？答案就在自定义单元格格式这里了。我们查看I列的单元格格式，可以看到，对应的【自定义】代码为#,##0;#,##0; 这样子，就强制的将负值的负号去除了，从而在图表中的标签就变成了正值了。
8、细节 至此，整个图表就差不多完成了，剩余的，当然是各种细节的调整了，包括使用文本框来制作主标题、副标题、数据来源说明等等，以及其他必要的细节设置。这里就不再一一赘述了。 参考文献： 关于自定义单元格格式，有兴趣的小伙伴，可以看这篇： 单元格自定义代码分区段用法|猪爸爸学Excel-基础知识 记得将我【设为星标】，我们才能不失联哦~~ 大脑：恩，看懂了~ 手：你说啥？鼠标要点哪里？要怎么点击？ 光看不练，上阵头晕，大家多多练习下，才能真正掌握哦~~ 我的财宝吗？想要的话就给你吧，去找吧！我把世界的一切都放在那里~~ 20年文章合集 今天的分享就到这里，我是热爱分享的猪爸爸陈定定，大家生活愉快~~
