履带吊承载与抗倾覆计算!文末有Excel计算模型,直接下载!

假设等效模型：臂架长度在64m，工作高度60m，工作半径在39m时，吊放16t重物。平地起吊，扭矩156*30=4680KN·m，在此条件下起吊能力应至少满足4680KN·m。

履带吊设备工况分析：

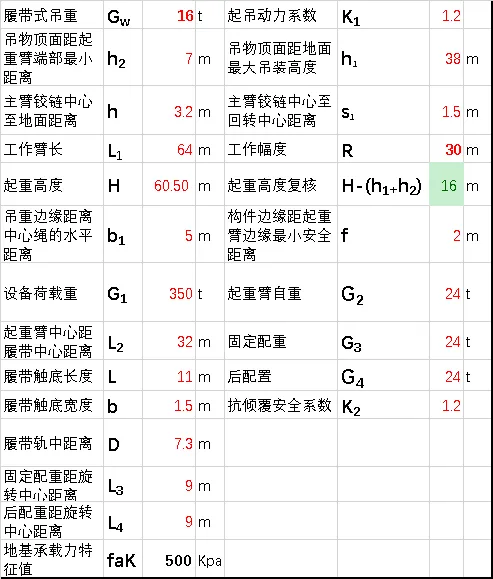

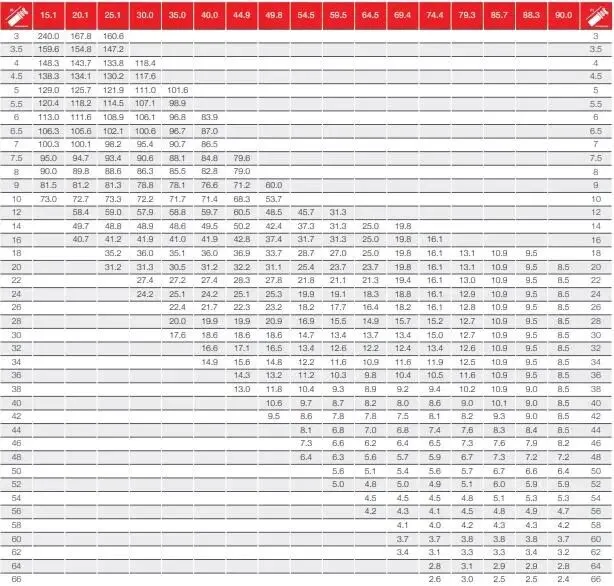

1、参考性能表，确定满足此条件的某型号，并把各项参数按照计算逻辑列出：

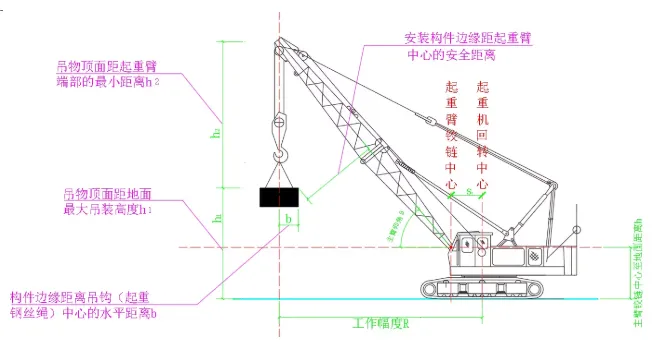

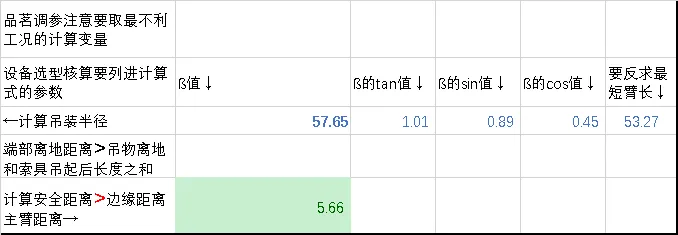

2、做参数准备，并进行仰角的确定

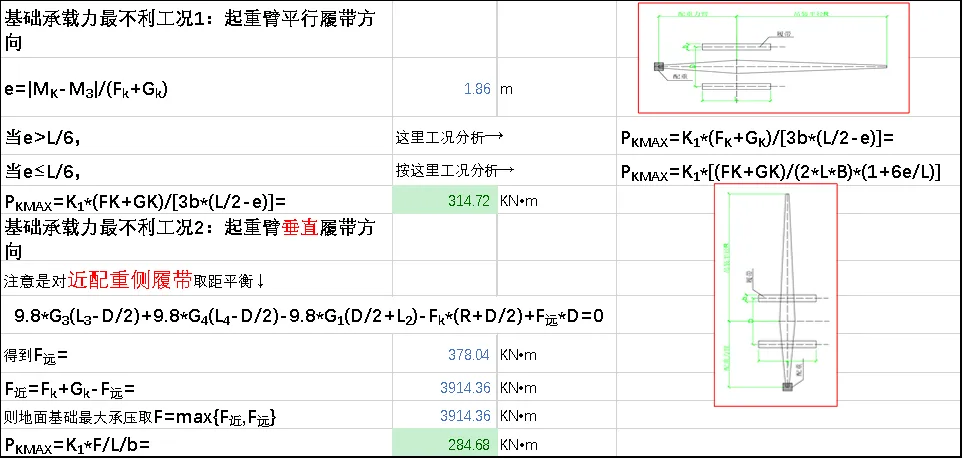

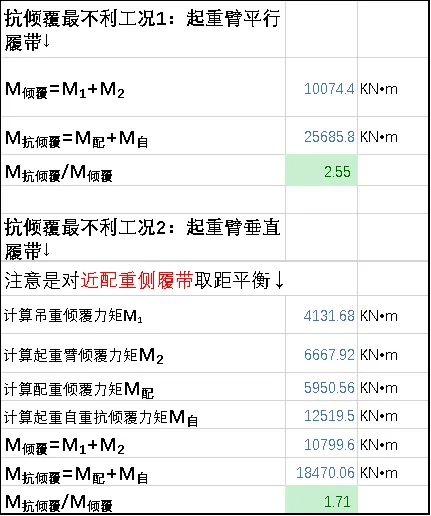

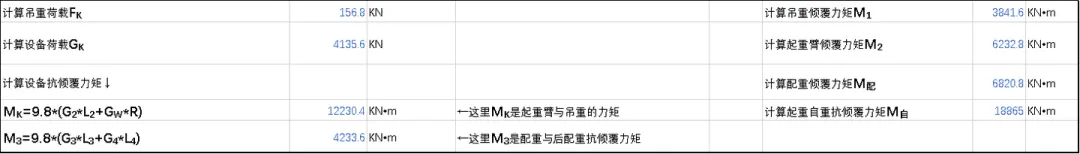

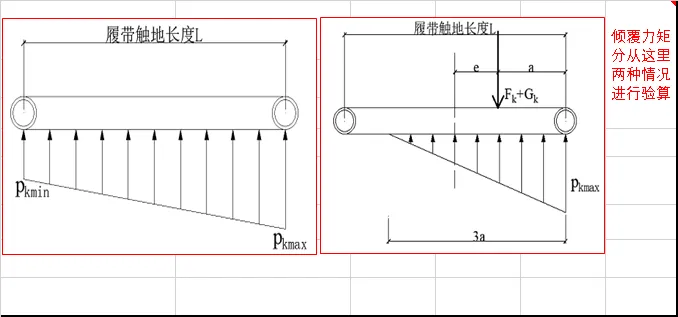

3、支承与抗倾覆计算：^[1]

注意：参数填写后先判断这一步进行算式选择。单独调参数时，工作半径越小，越容易出现第二种工况分析。

4、上述过程对不同的荷载、不同角度做简易的传递计算。通过不同仰角，也可以发现一些数值变化的规律，进而在给的约束条件下，选择改变配重、半径限制、或者加强地锚等措施。因此，在明确主要的参数后自动传递计算结果判断，快速调整工作条件以达到合理选型方案，可以减少大量的重复、计算返工。

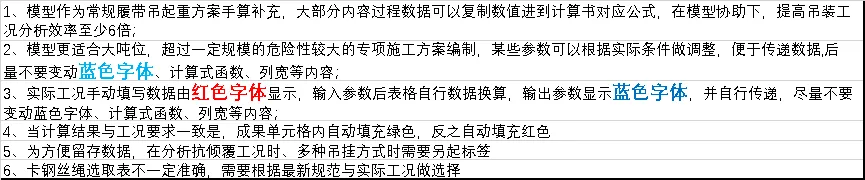

本简易判断式适用常规起吊方式，对复杂吊重构件、多机吊、超起等方面还须进一步完善。

本篇分析计算希望能够对有兴趣的同志有所帮助，若有不妥之处，敬请不吝指教。

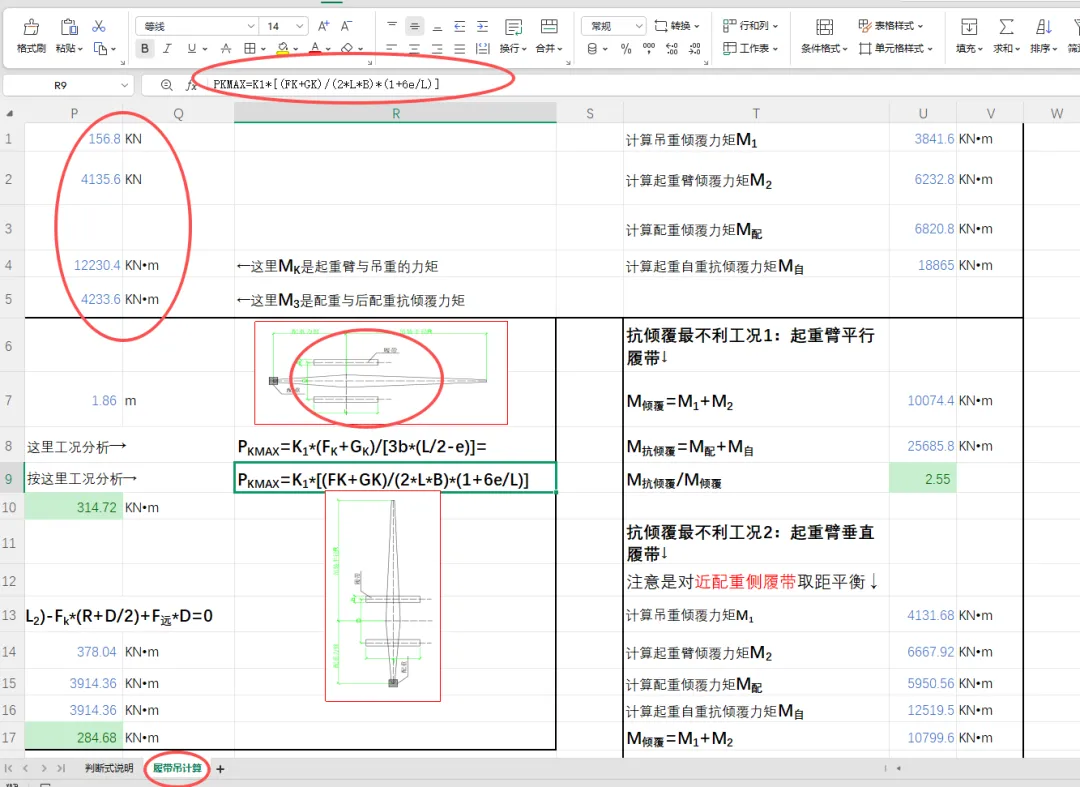

Excel计算模型截图

点左下方“阅读原文”下载电子版Excel计算模型
