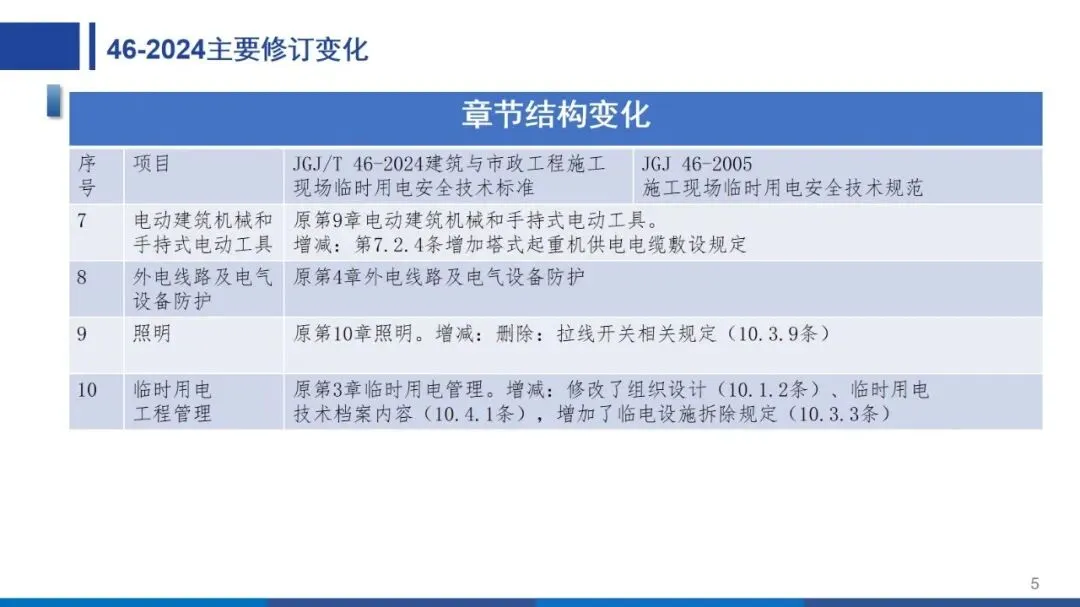

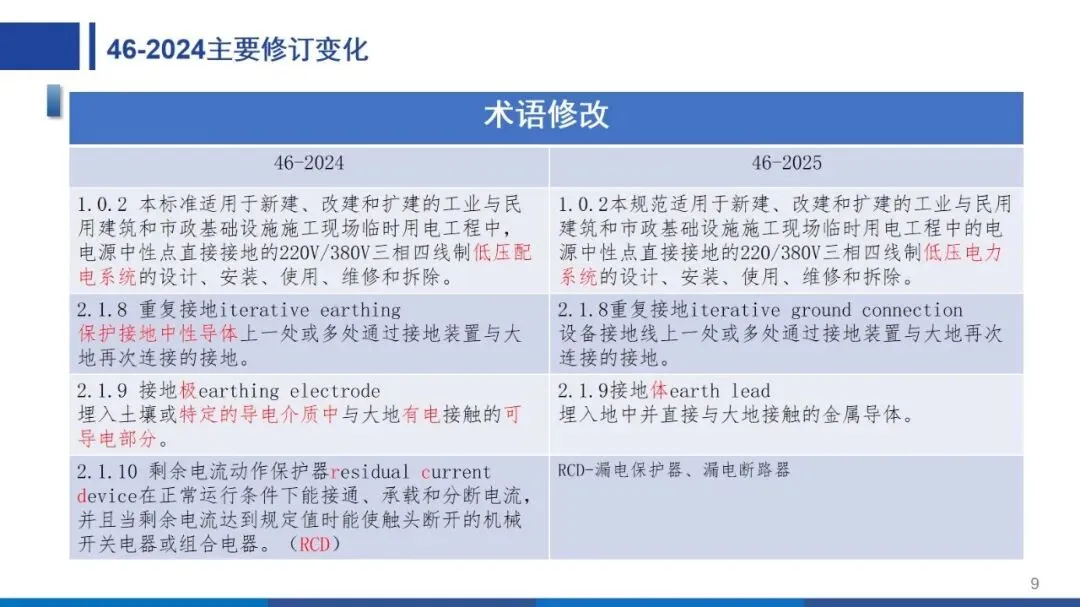

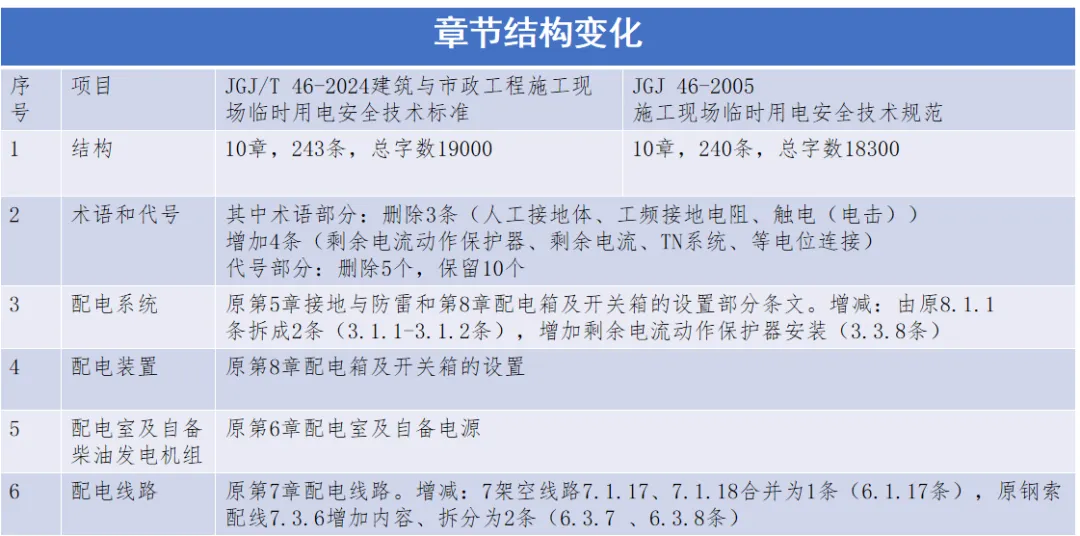

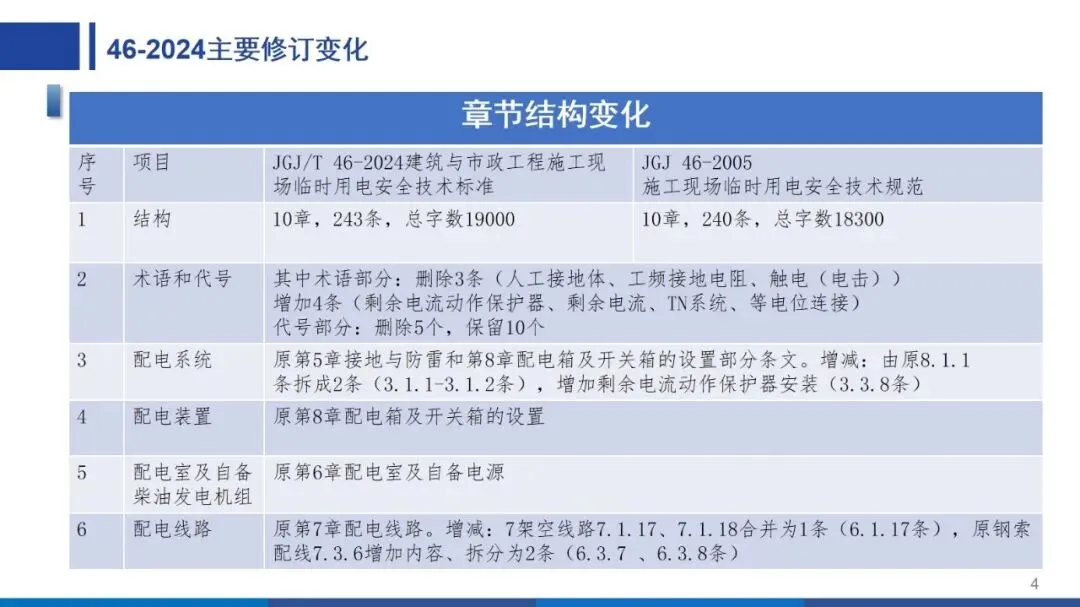

JGJ/T 46-2024 于 2024 年 9 月发布，2025 年 1 月 1 日正式实施，替代了沿用近 20 年的 JGJ 46-2005，专门针对建筑与市政工程施工现场 220V/380V 三相四线制低压配电系统，全程把控设计、安装、使用、维修和拆除的安全。

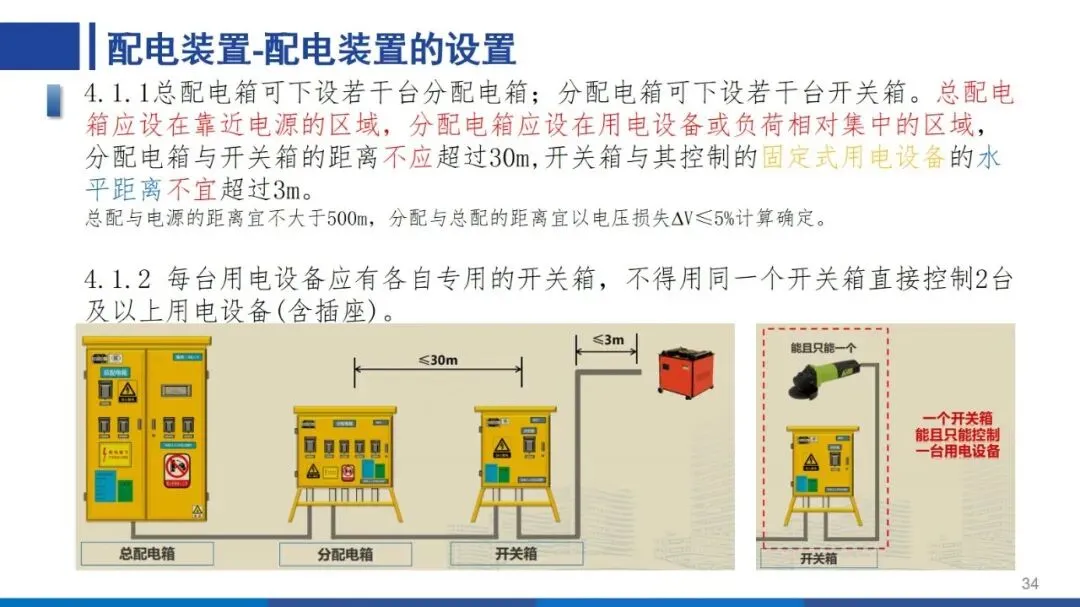

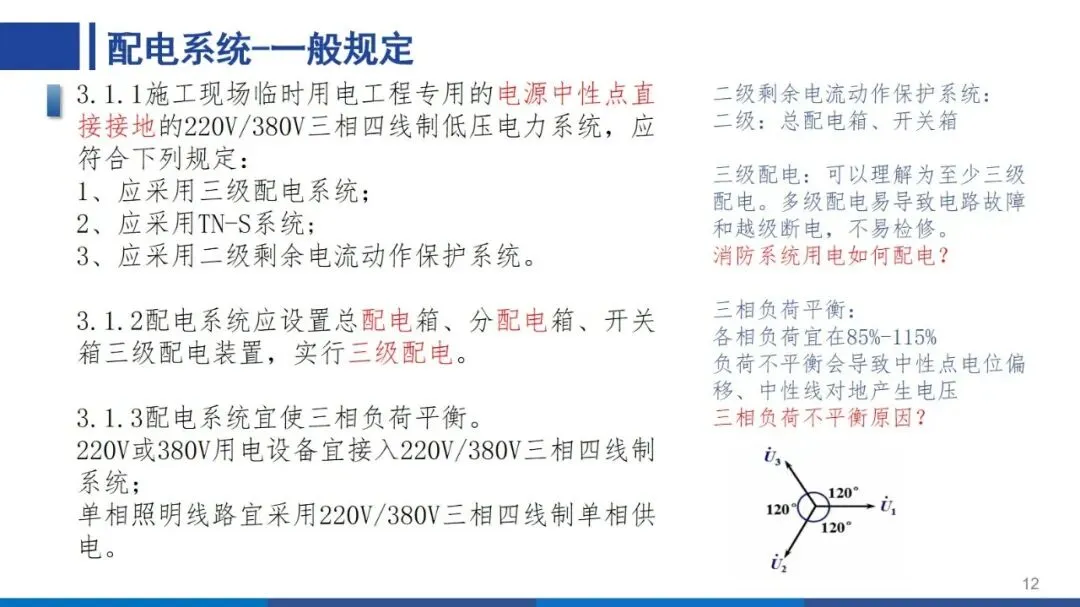

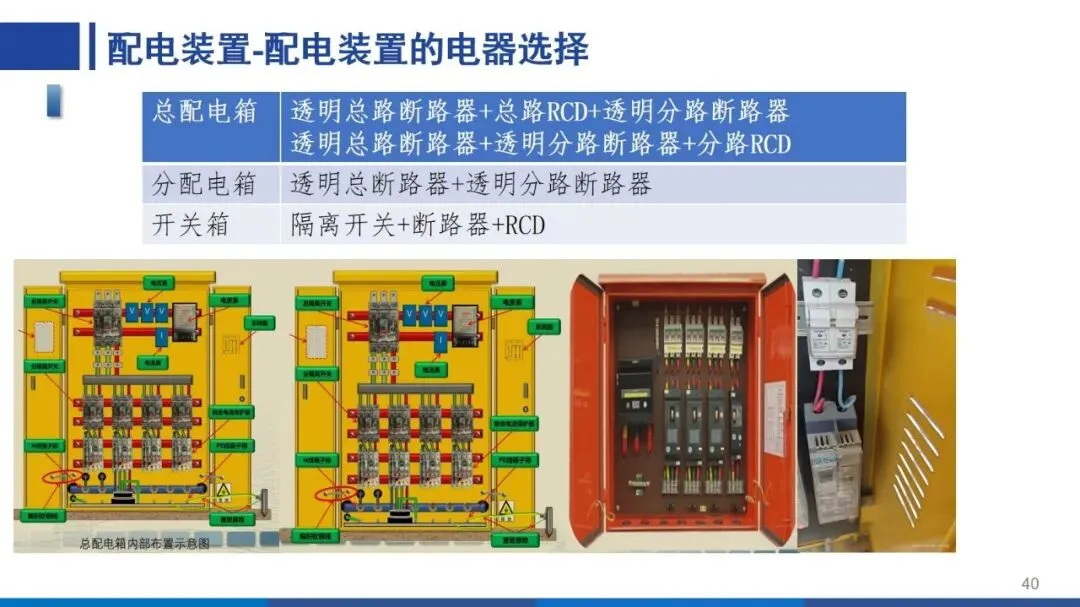

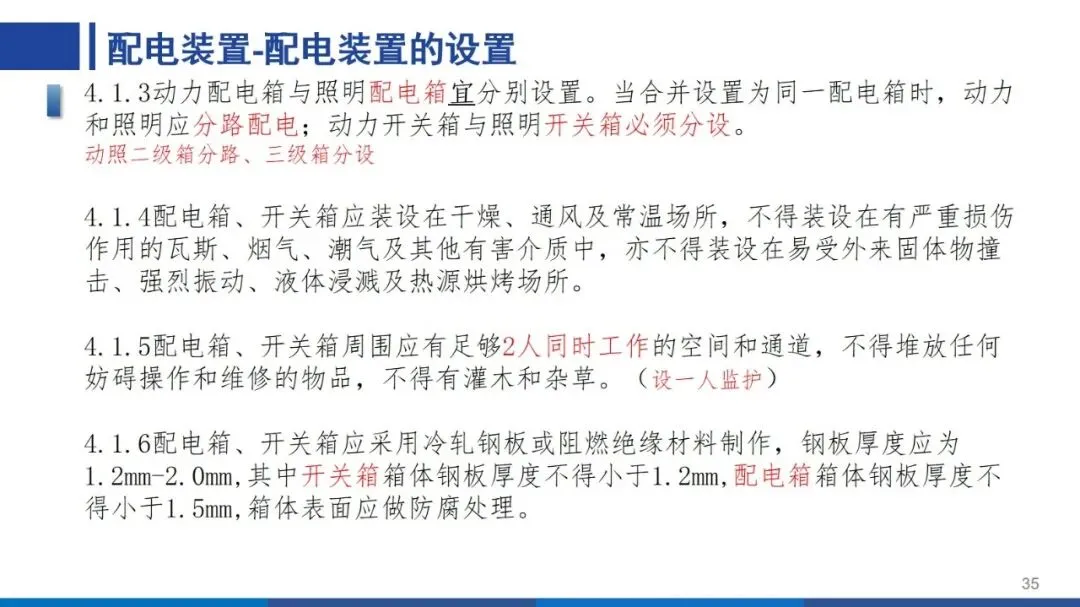

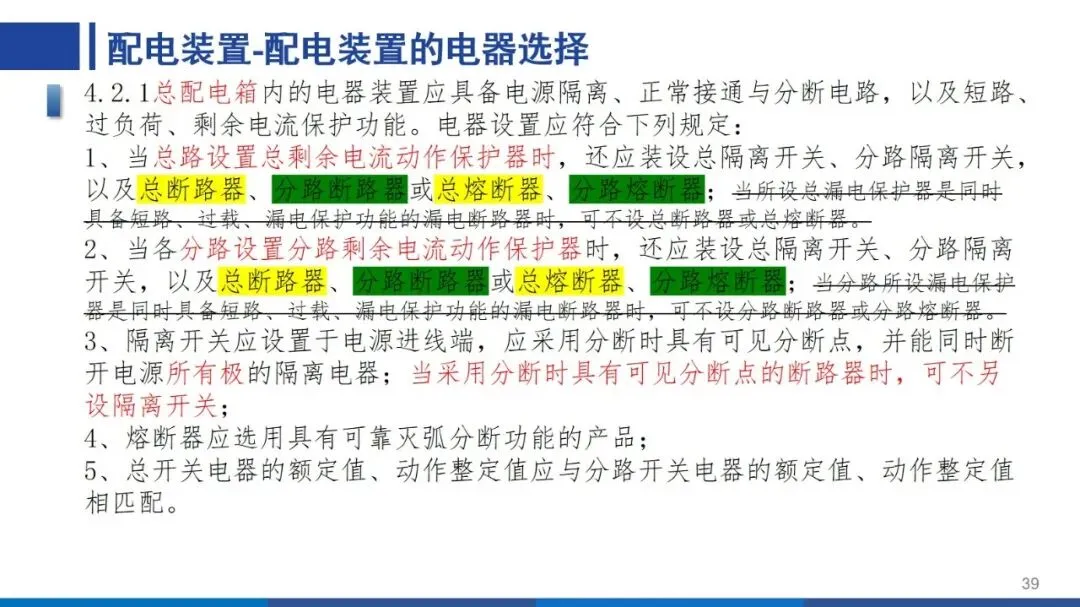

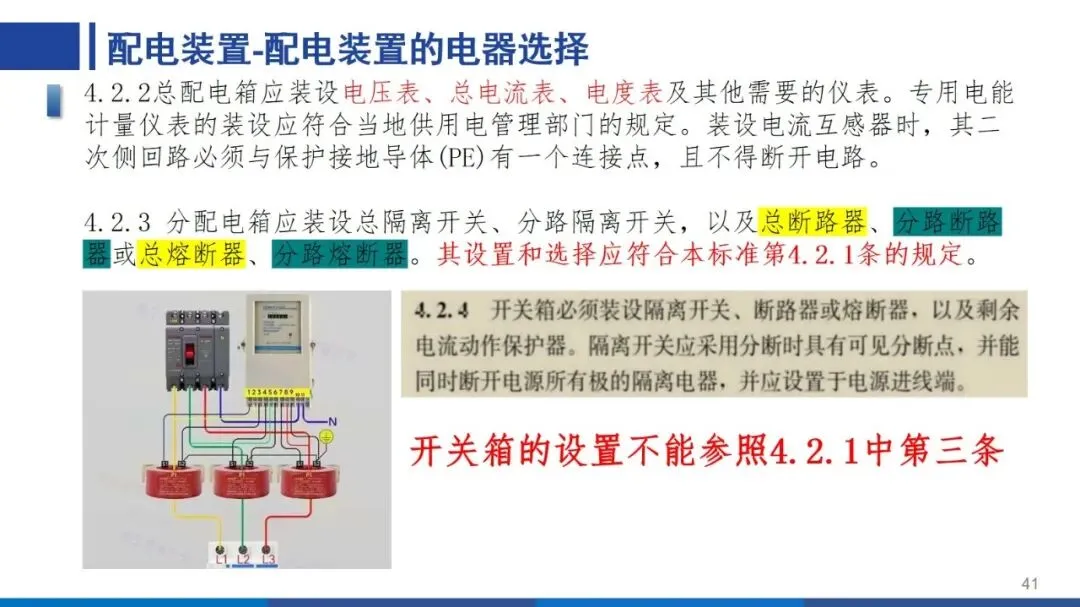

标准核心围绕 “三级配电、TN-S 接零保护、二级剩余电流保护” 三大原则。三级配电要求设置总配电箱、分配电箱、开关箱，总配电箱靠近电源，分配电箱放在负荷集中区，两者距离按电压损失不超过 5% 计算，分配电箱到开关箱不超过 30 米，开关箱到用电设备水平距离控制在 3 米内，每台设备必须配专用开关箱，绝对不能 “一闸多机”。

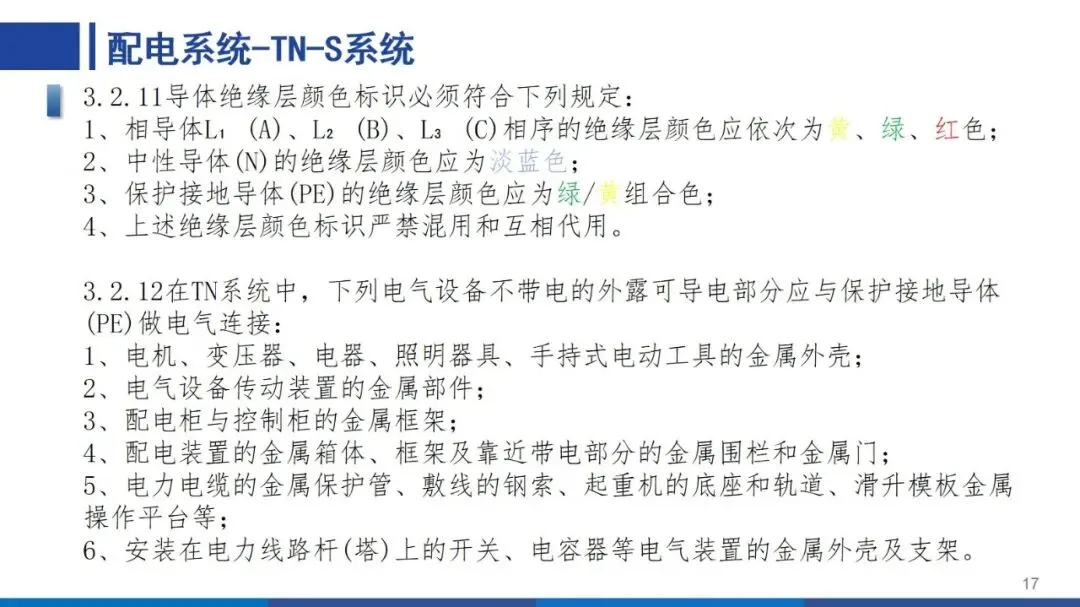

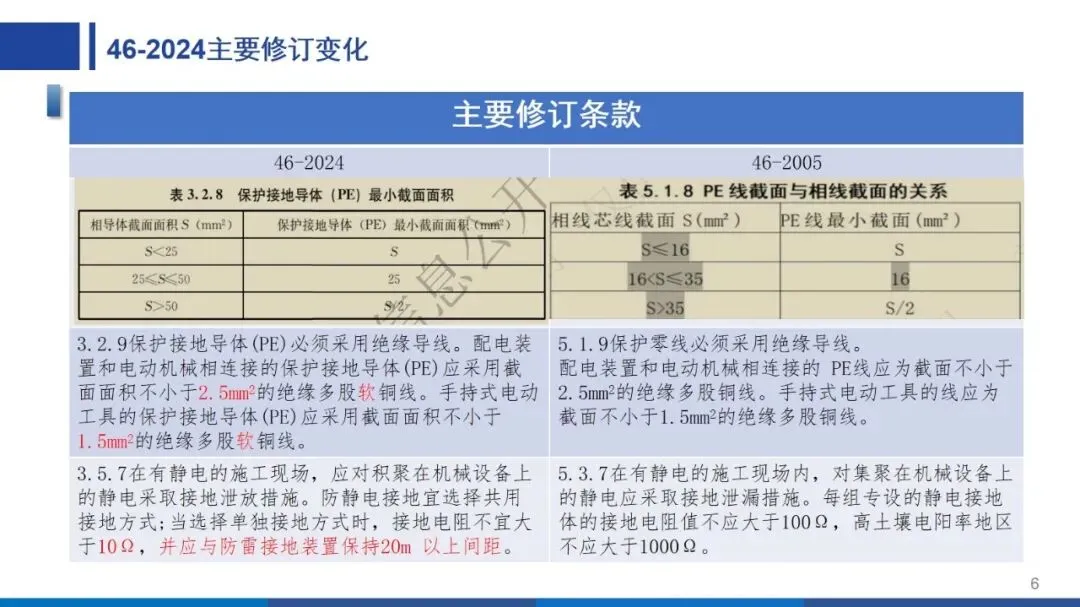

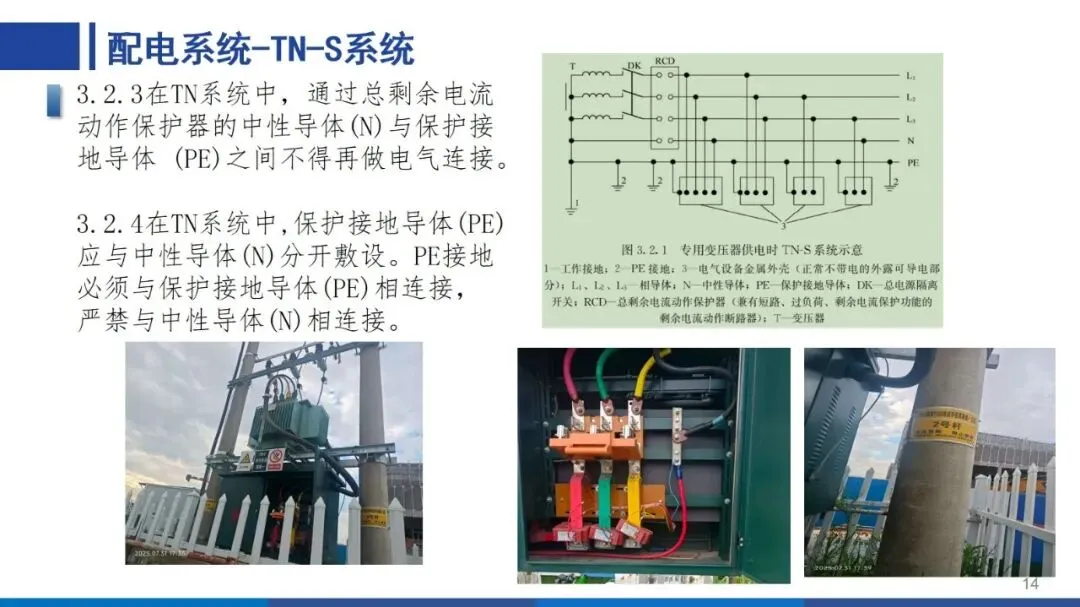

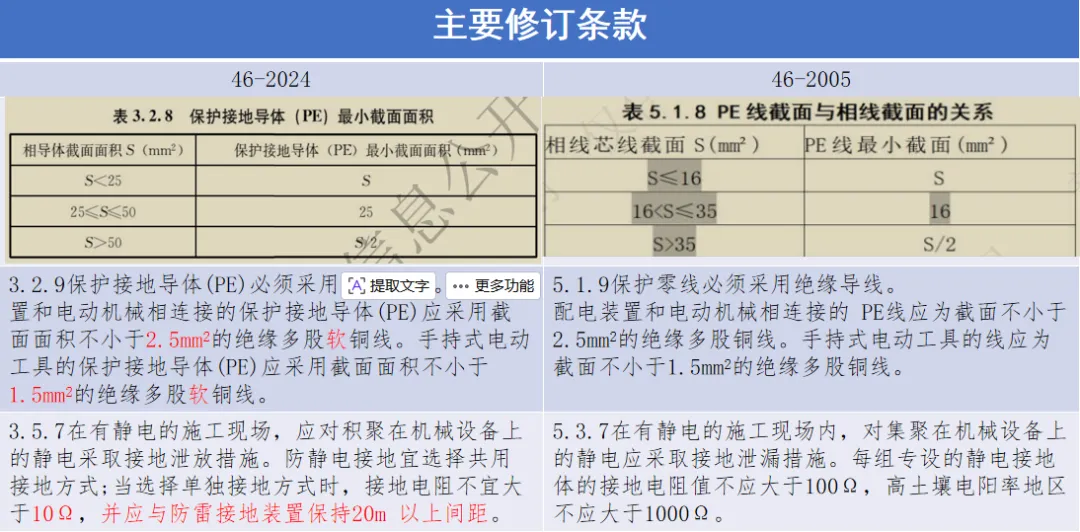

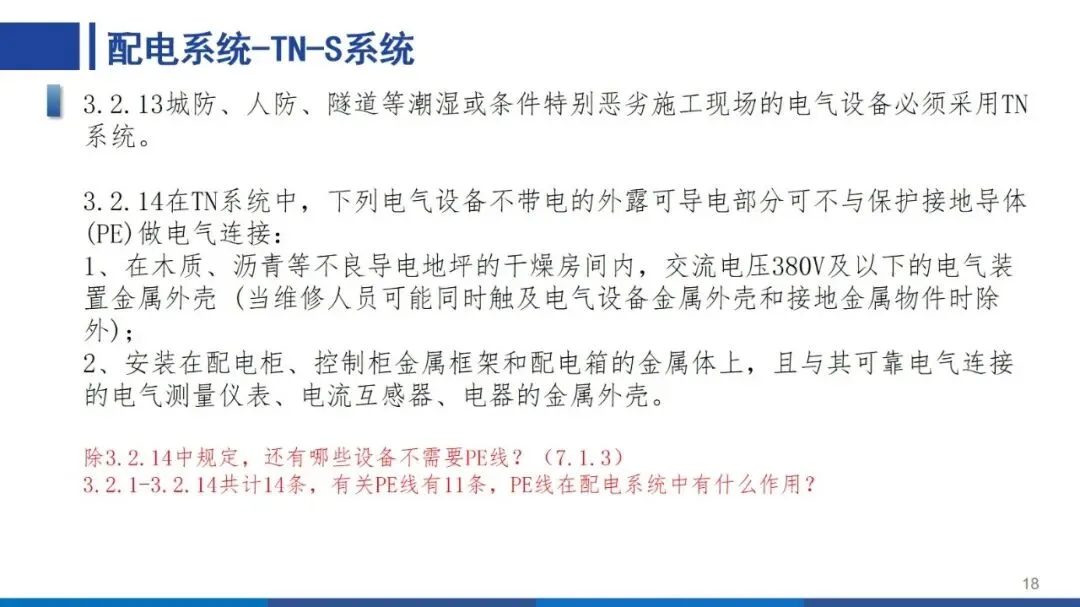

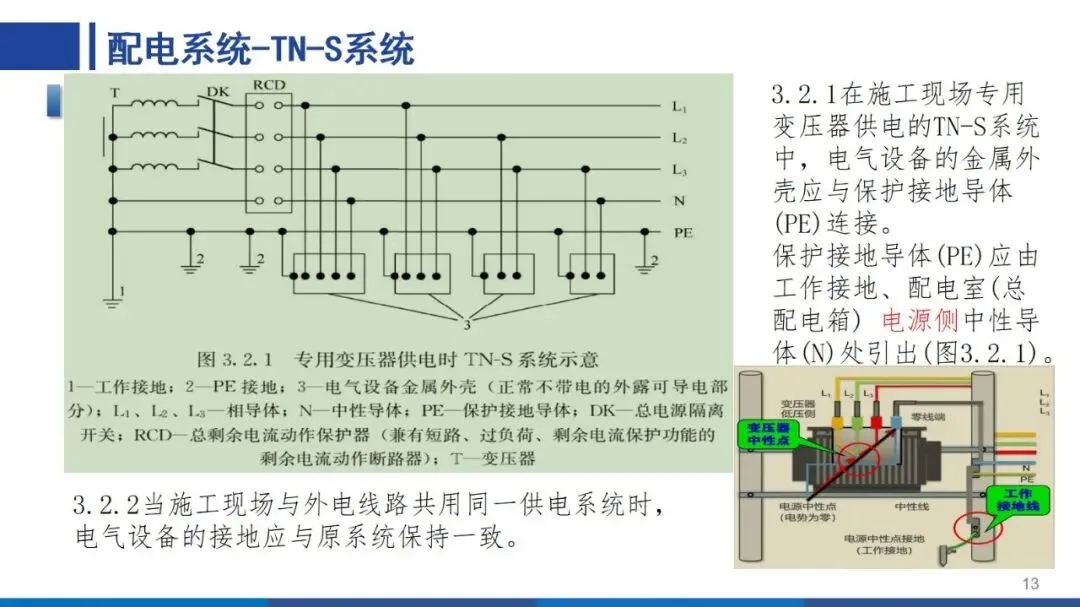

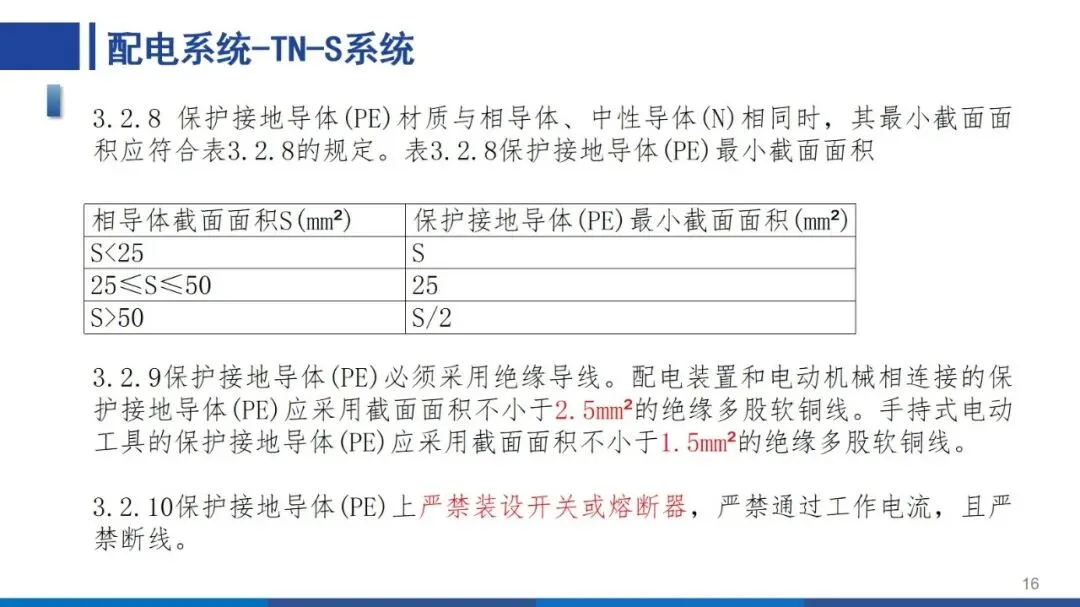

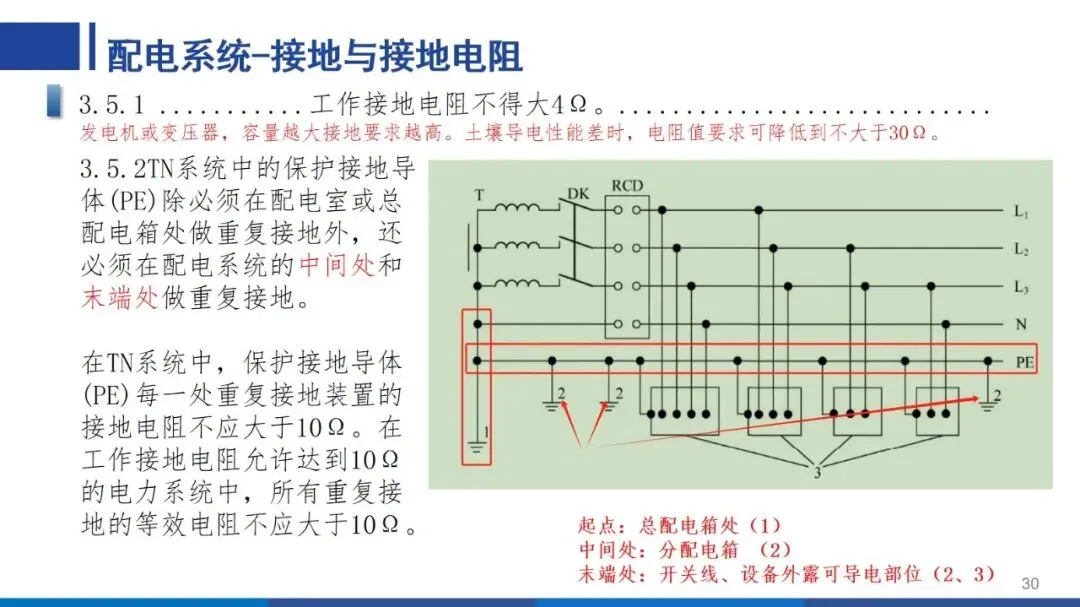

TN-S 系统里，保护接地导体（PE 线）和中性导体（N 线）要分开敷设，PE 线是黄绿双色绝缘线，N 线是淡蓝色，严禁混用。PE 线截面有明确要求，和相导体材质相同时，S<25mm² 时和相导体同径，25≤S≤50mm² 时为 25mm²，S>50mm² 时为 S/2，而且 PE 线不能装开关、不能断线，配电装置和电动机械连接的 PE 线要用不小于 2.5mm² 的绝缘多股软铜线，手持式电动工具的 PE 线不小于 1.5mm²。

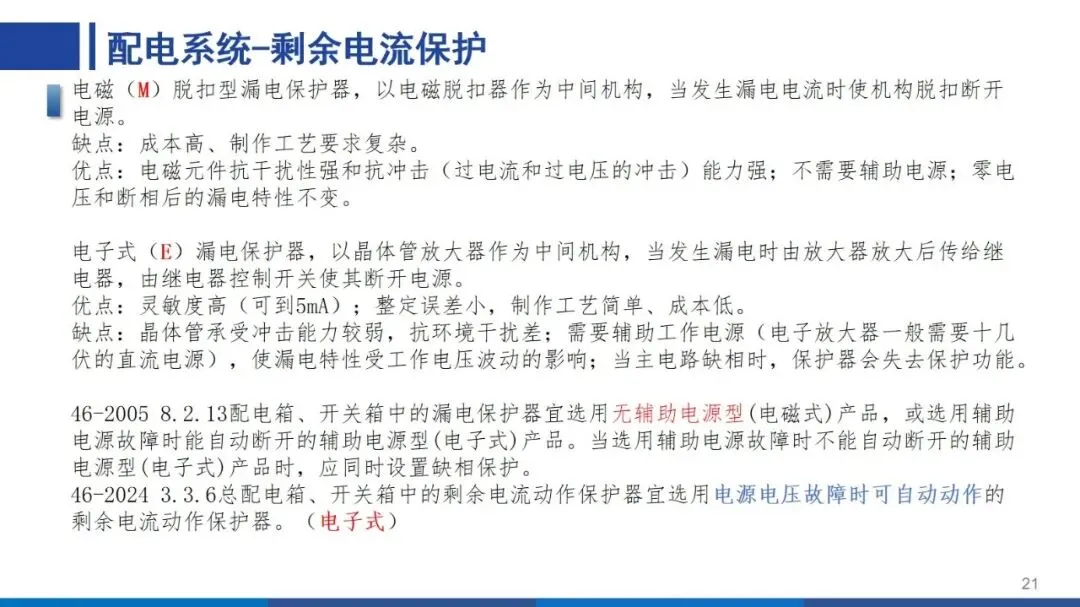

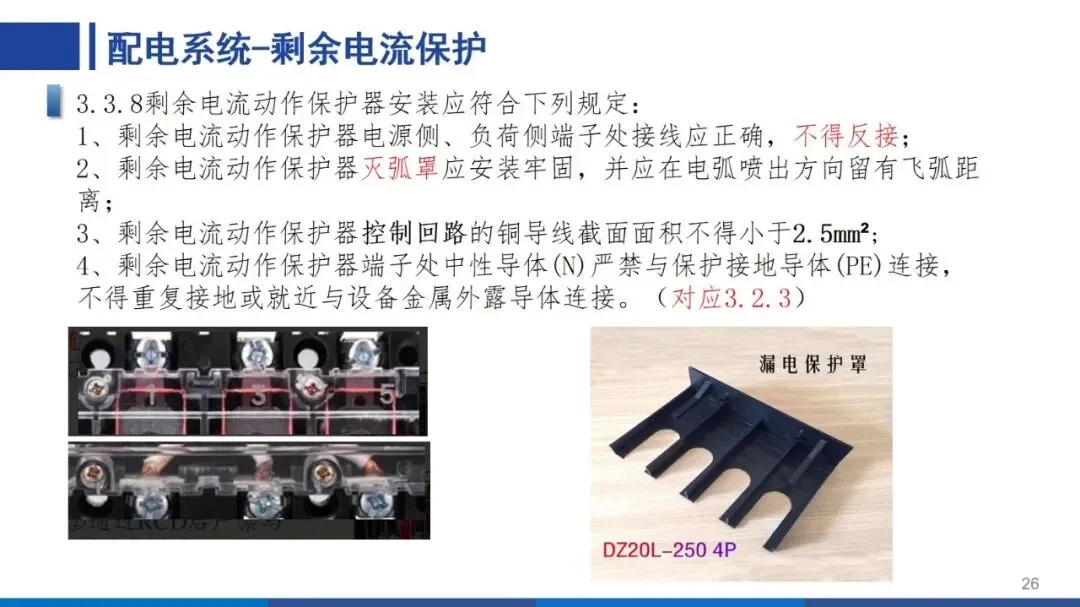

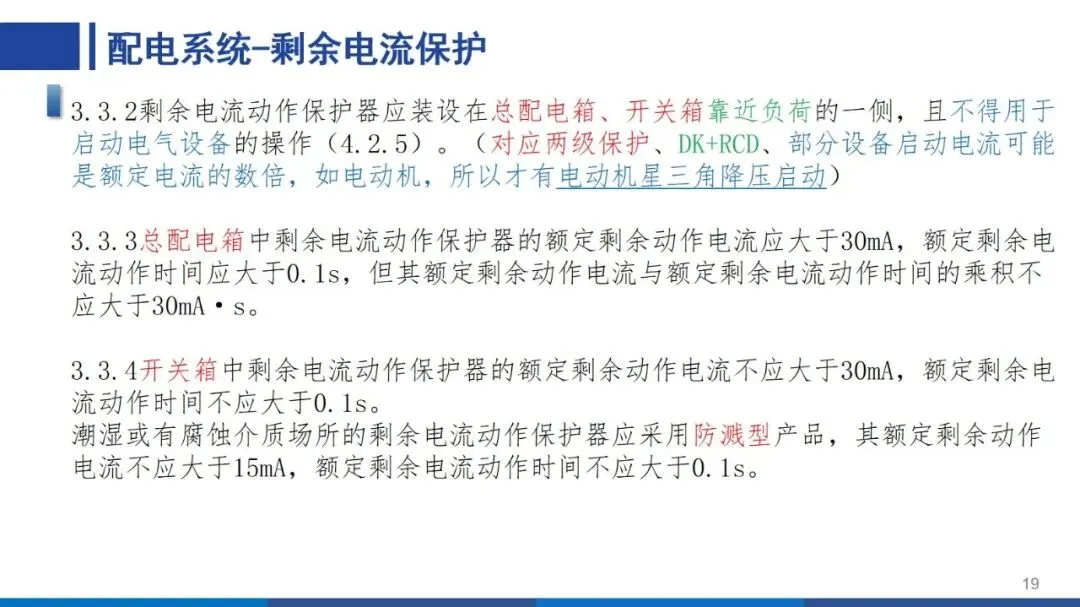

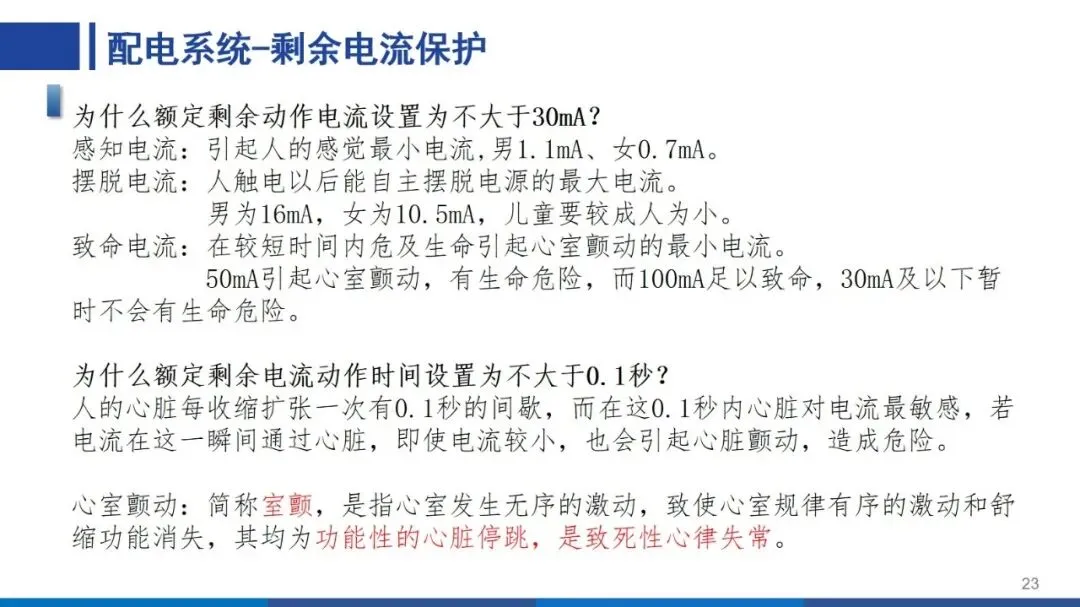

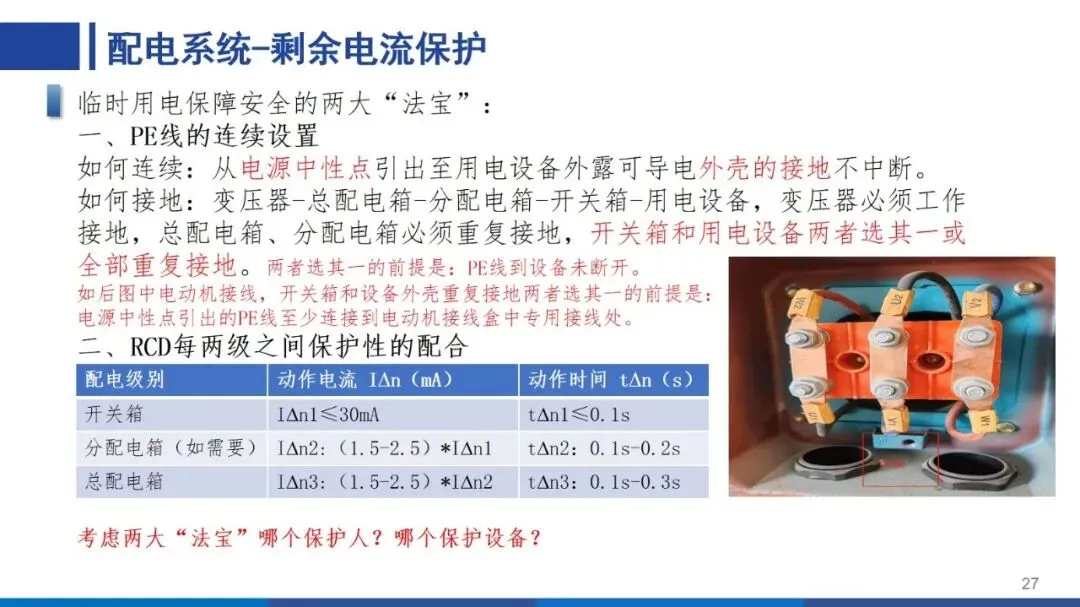

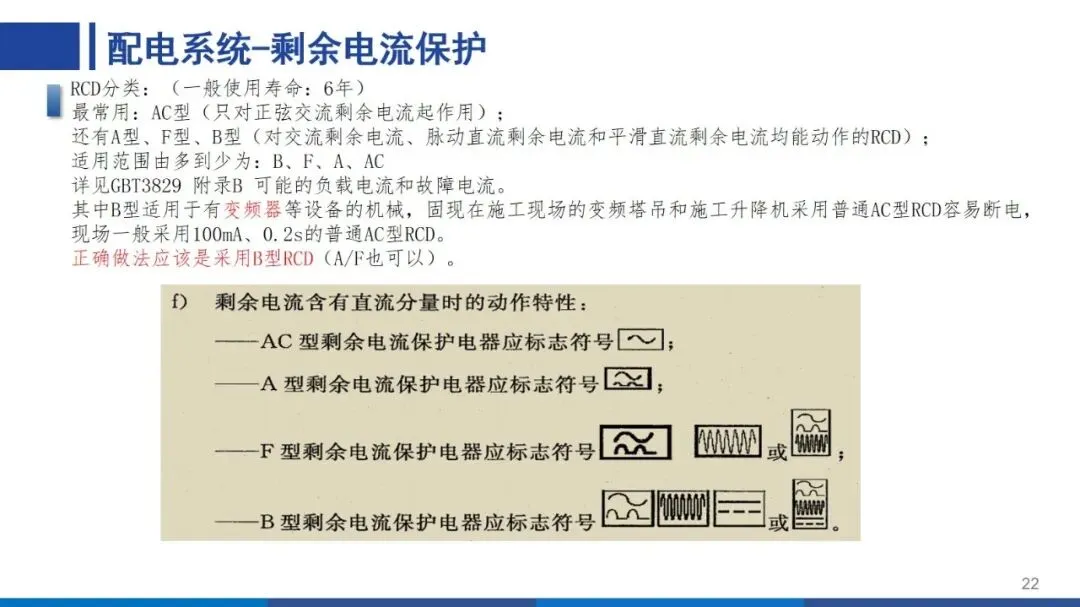

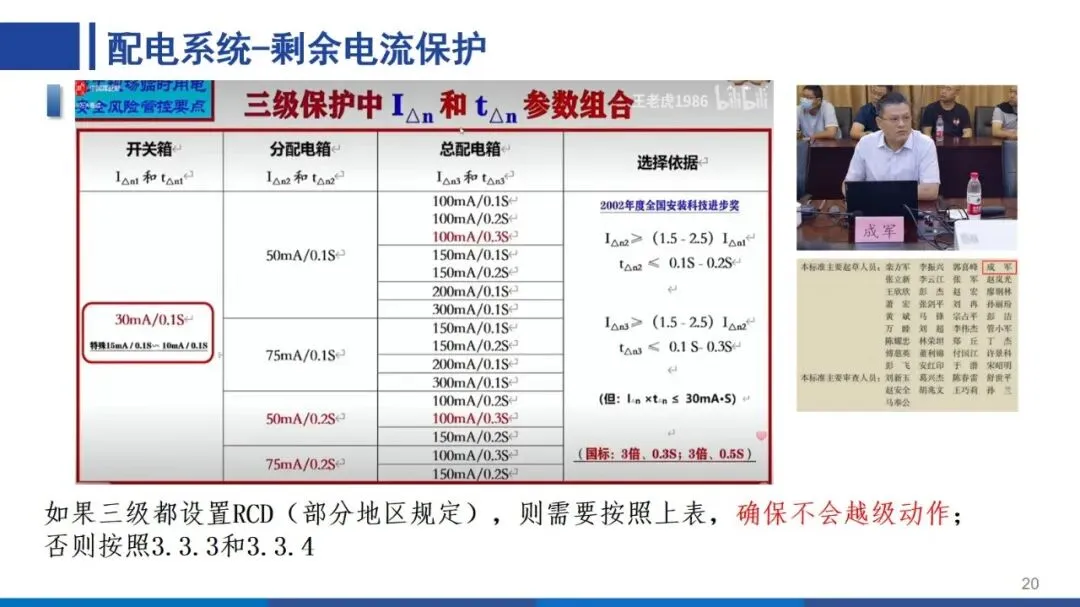

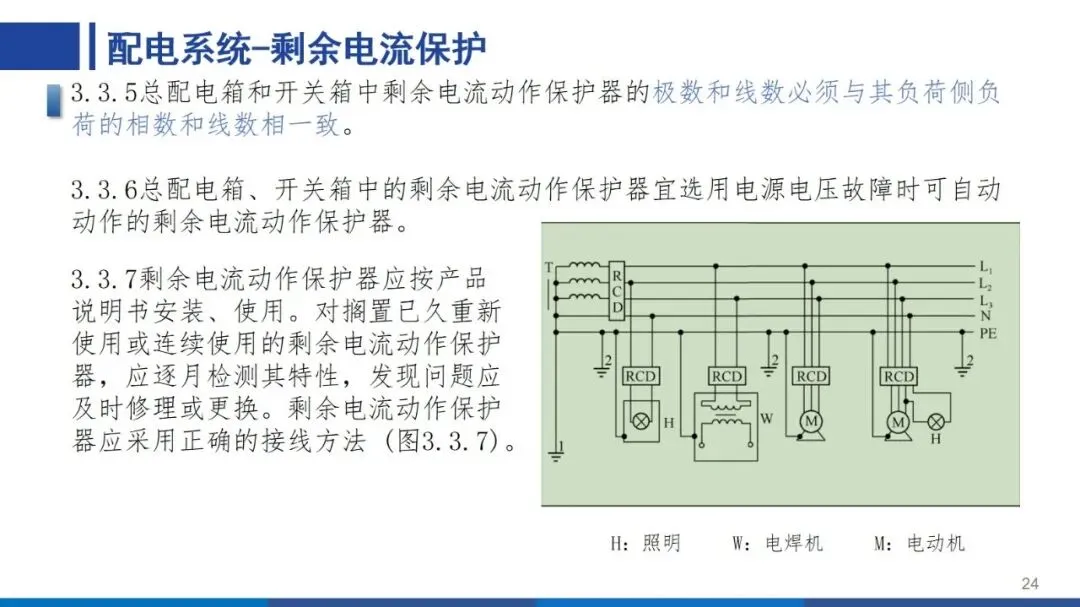

二级剩余电流保护（RCD）是新增重点，总配电箱的 RCD 额定剩余动作电流大于 30mA，动作时间大于 0.1s，但两者乘积不超过 30mA・s；开关箱的 RCD 不大于 30mA，动作时间不超过 0.1s，潮湿环境下 RCD 不大于 15mA，动作时间同样不超过 0.1s，而且每月要检测一次 RCD 特性。

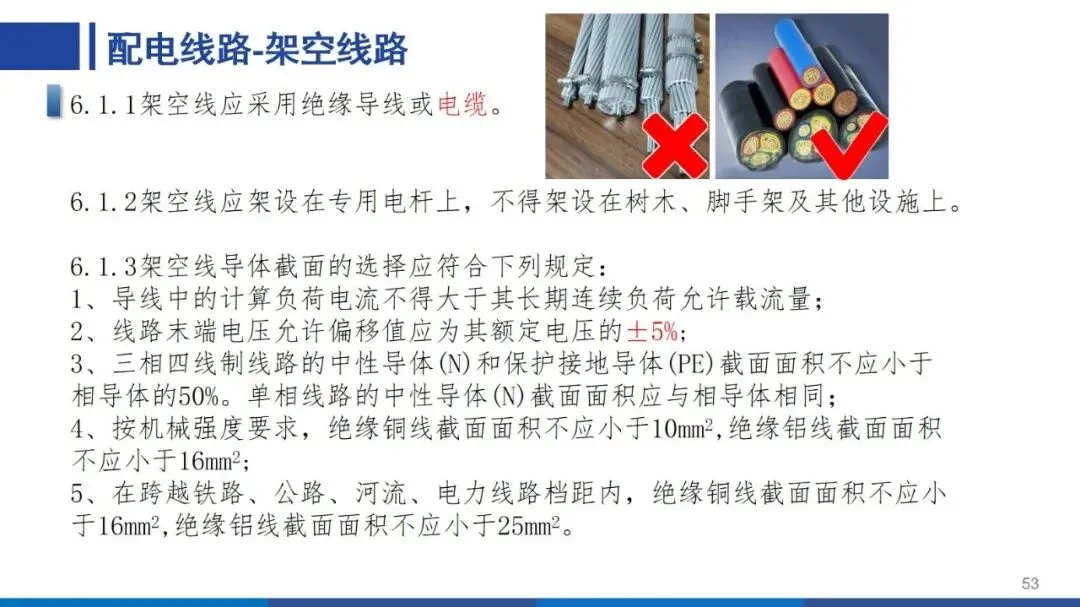

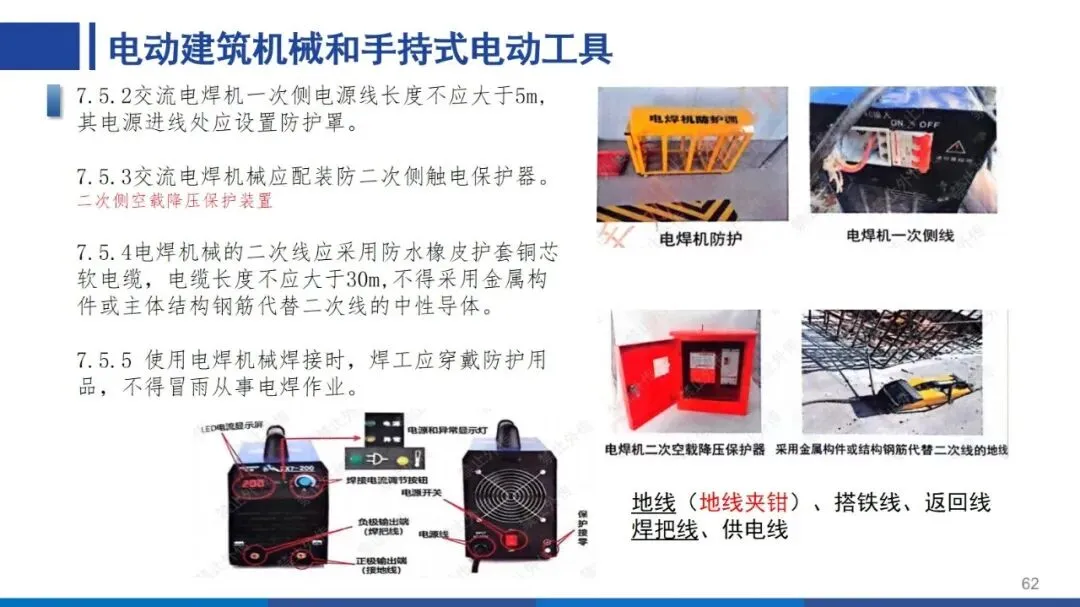

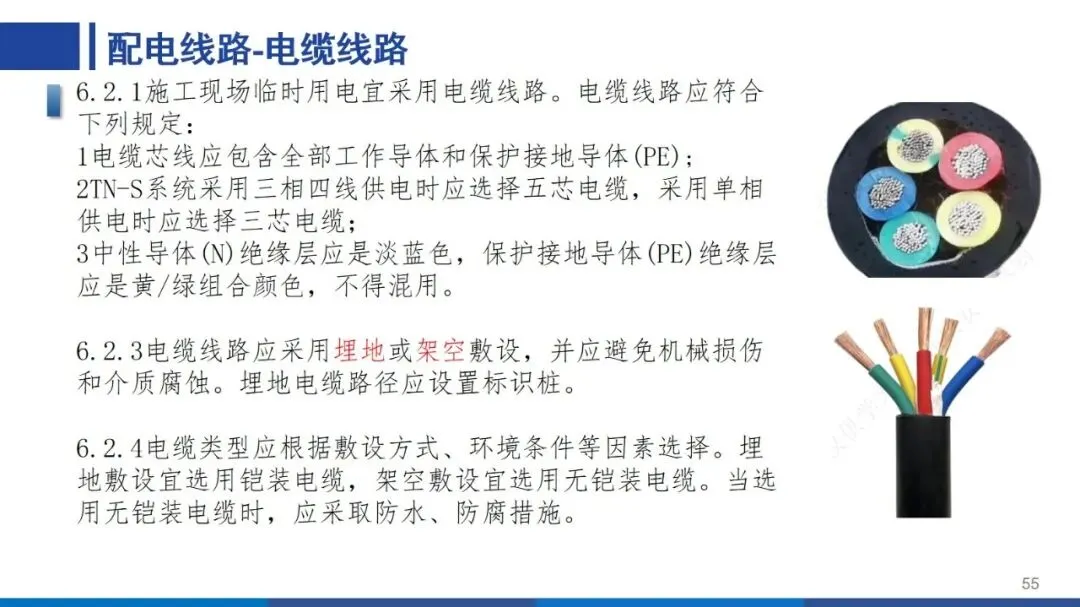

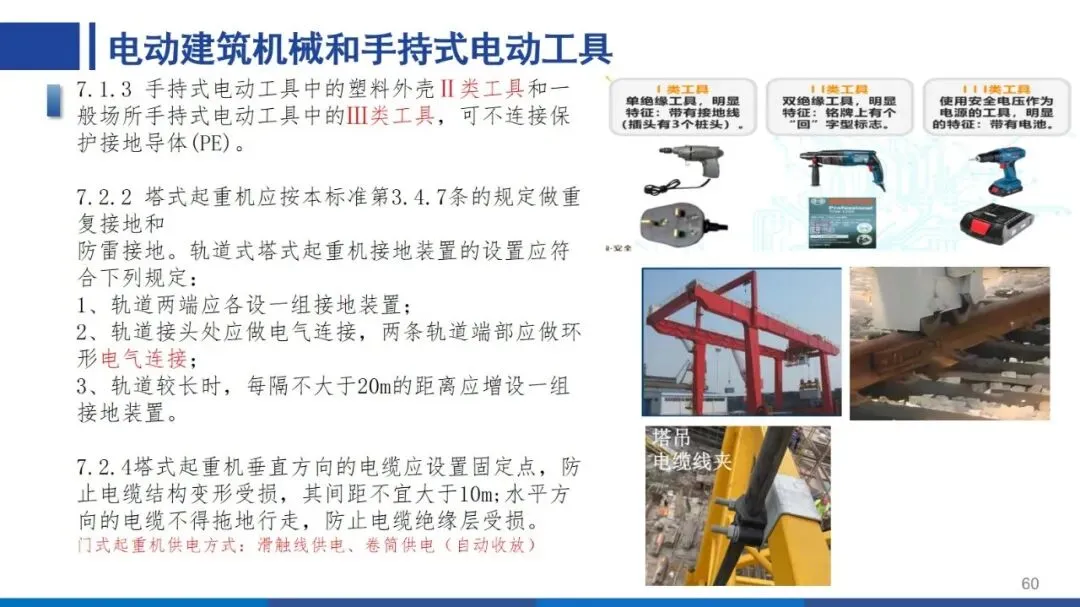

配电线路方面，架空线得用绝缘导线，架在专用电杆上，不能架在树木、脚手架上；电缆埋地深度至少 0.7 米，周围铺 50mm 厚细砂再盖硬质保护层，穿越道路要加套管，套管内径不小于电缆外径 1.5 倍。电动机械中，塔吊轨道两端要接地，电缆垂直固定间距不超过 10 米；电焊机一次线不超过 5 米，二次线不超过 30 米，不能用金属构件代替二次线。

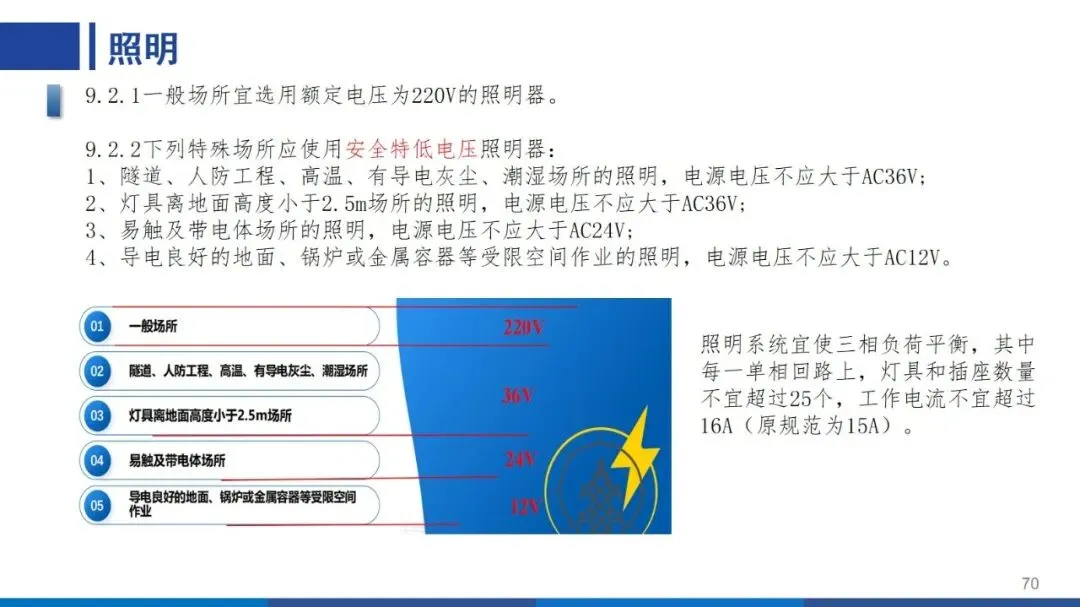

照明系统按场景分级限压，隧道、潮湿场所等用不大于 36V 的电源，易触及带电体场所用不大于 24V，金属容器内用不大于 12V，单相回路灯具和插座加起来不超过 25 个，工作电流不超过 16A。

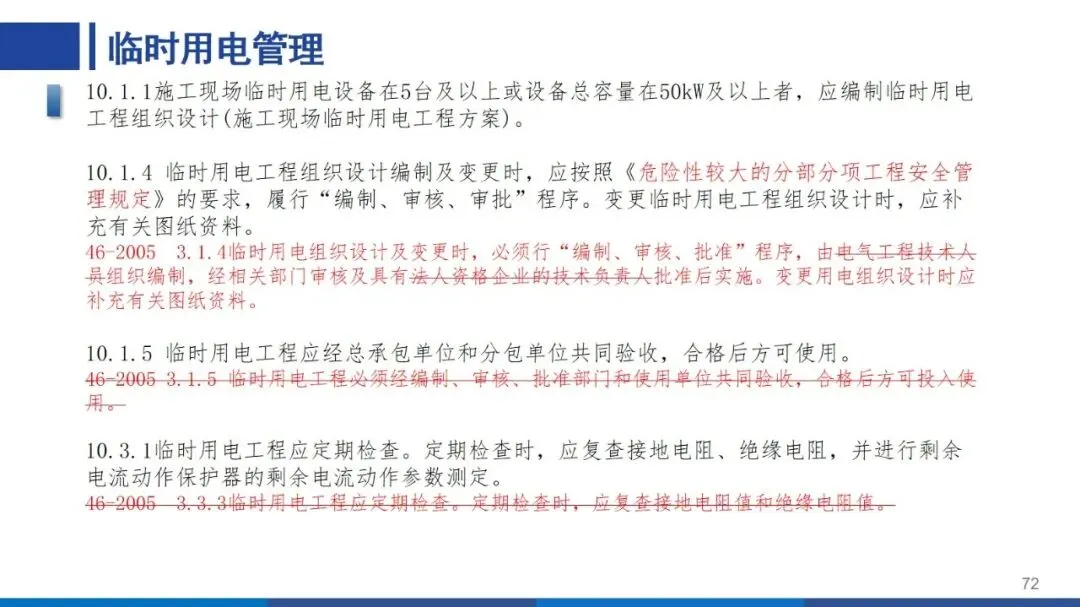

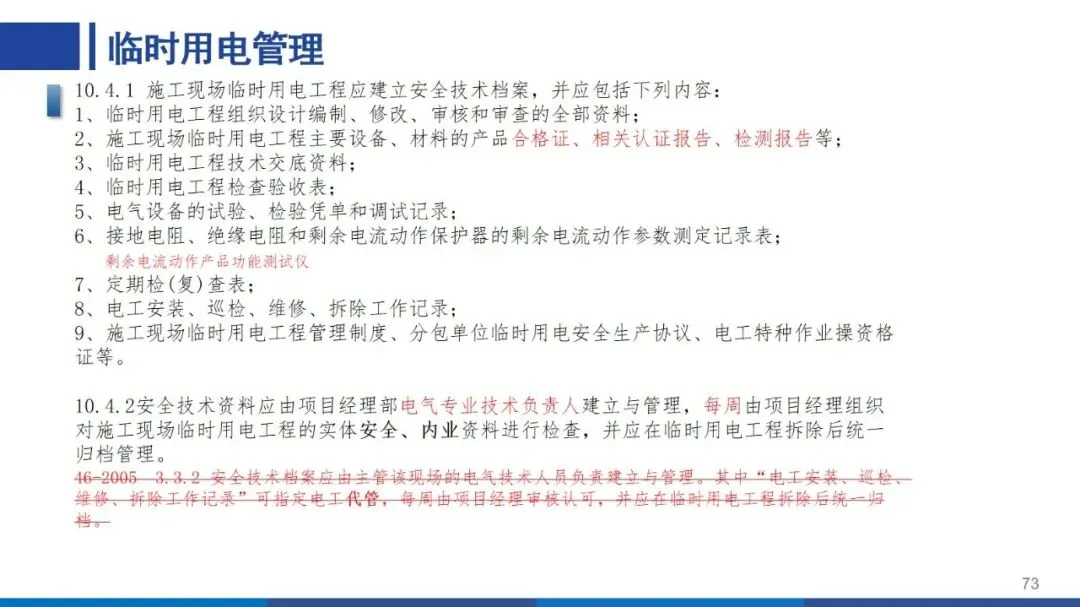

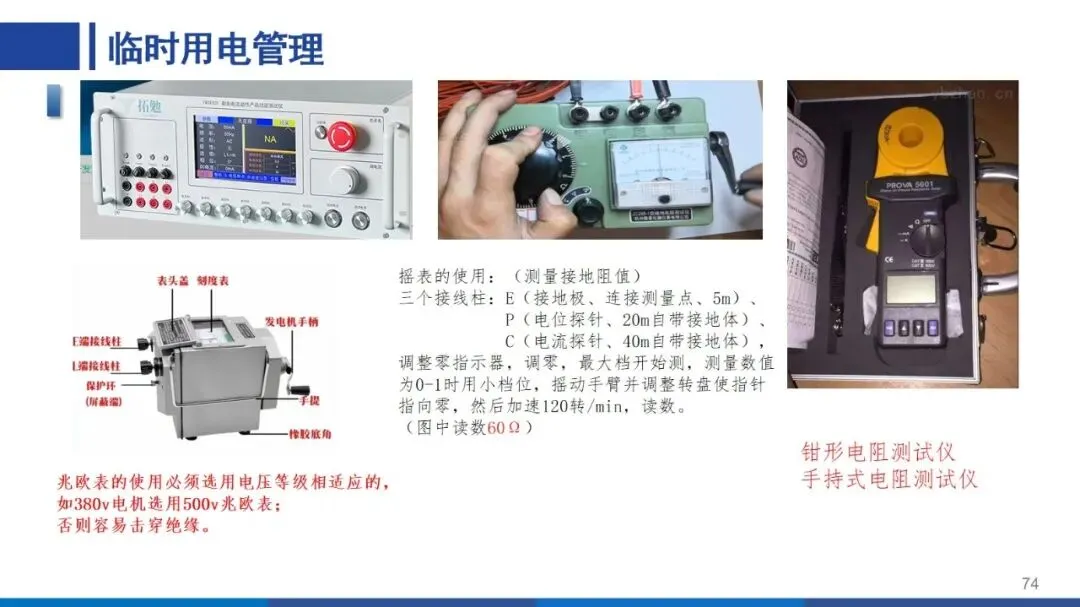

管理上，用电设备 5 台及以上或总容量 50kW 及以上，要编临时用电组织设计，走 “编制 - 审核 - 审批” 流程，工程得经总承包和分包共同验收才能用。还要建立安全技术档案，包含组织设计、检测记录、电工工作记录等 9 类资料，定期复查接地电阻和绝缘电阻。

这套标准细化了技术参数，强化了全周期管理，适配了新技术设备的应用，能大幅提升施工现场用电安全水平。
