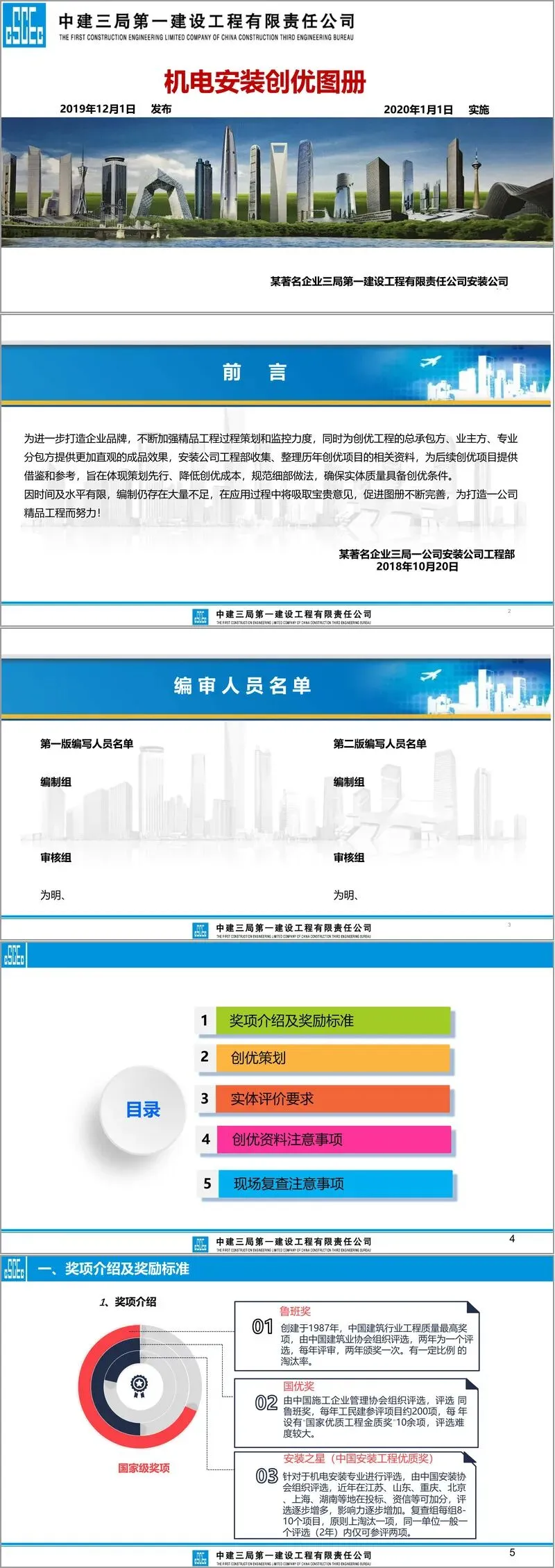

这份机电安装创优图册由某著名企业三局第一建设工程有限责任公司安装公司发布，旨在以历年创优项目实例为基础，指导精品工程的过程策划与细部控制，帮助总承包方、业主及专业分包方直观理解创优成品效果，做到策划先行、节约创优成本、规范工艺做法，最终确保实体质量满足鲁班奖、国家优质工程奖及中国安装工程优质奖（安装之星）的评审要求。

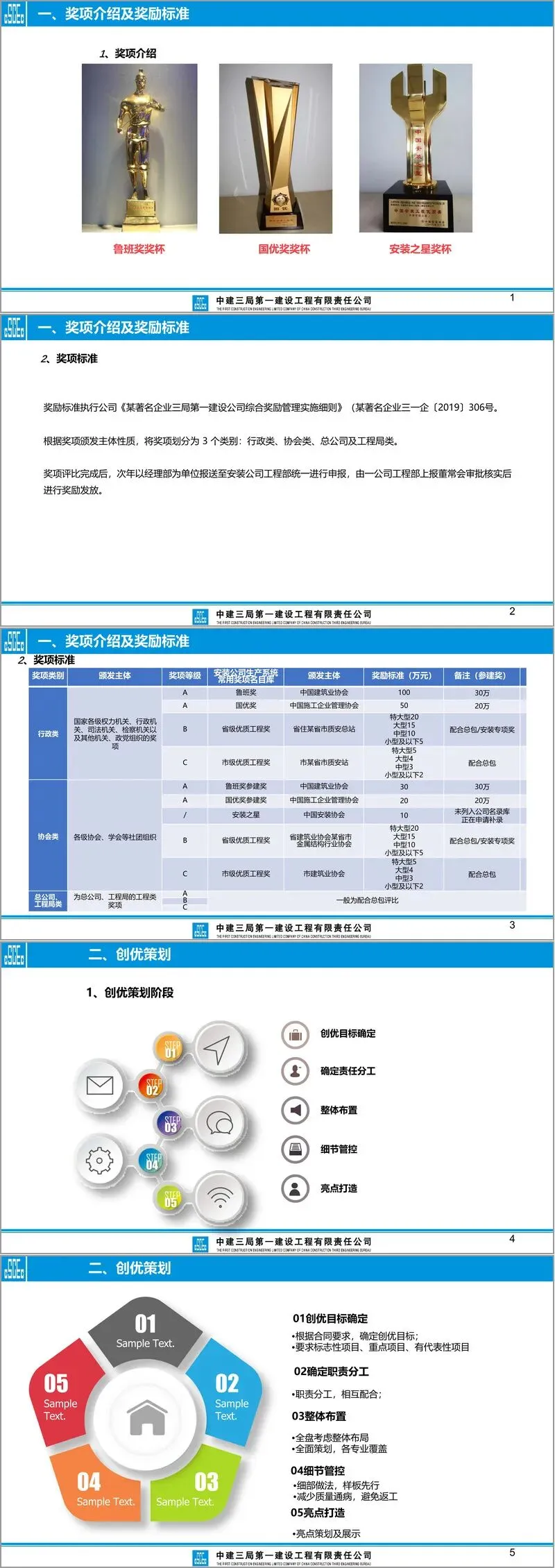

一、奖项介绍及奖励标准
图册明确了三大主要创优奖项的属性：鲁班奖为中国建筑业协会组织评选的建筑行业工程质量最高奖，两年一评、每年评审，有一定淘汰率；国家优质工程奖含"国家优质工程金质奖"，由中国施工企业管理协会组织评选，工民建参评项目约200项，难度较大；安装之星（中国安装工程优质奖）由中国安装协会组织评选，专门针对机电安装专业，近年多地招投标可加分，复查组每组8–10个项目原则上淘汰一项，同一单位一个评选周期（2年）内限报两项。奖励标准执行公司《综合奖励管理实施细则》，奖项分为行政类、协会类及总公司工程局类，次年由经理部报送安装公司工程部统一申报，经董事会审批后发放。

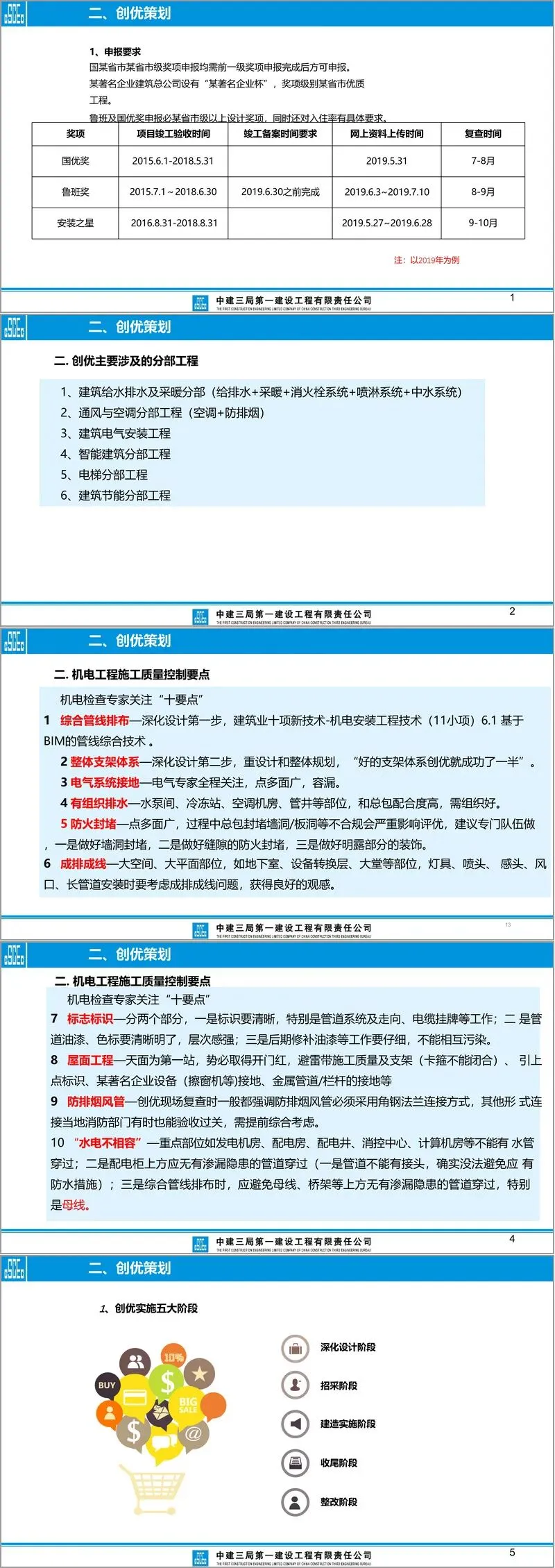

二、创优策划
创优工作按五大步骤推进：确定创优目标（依据合同要求，优先选取标志性及重点项目）→确定责任分工→全盘整体布置（各专业全覆盖）→细节管控（细部做法样板先行，减少质量通病）→亮点打造。
申报方面需注意：省市及国家级奖项一般须逐级申报完成前一级后方可申报上一级；鲁班奖及国优奖申报须具备省市级以上设计奖项并对入住率有具体要求。
机电创优涉及六大分部工程：建筑给水排水及采暖、通风与空调、建筑电气安装、智能建筑、电梯、建筑节能。
专家现场复查重点关注"十要点"：①综合管线排布——优先采用基于BIM的管线综合技术；②整体支架体系——好的支架策划创优就成功一半；③电气系统接地——点多面广，严禁遗漏；④有组织排水——水泵间、冷冻站、空调机房、管井等部位与总包配合做好；⑤防火封堵——建议由专业队伍施工，墙洞板洞封堵及明露缝隙防火封堵并做装饰盖板；⑥成排成线——大空间、地下室、设备转换层、大堂等部位灯具、喷头、烟感、风口、长管道须成排成线；⑦标志标识——管道系统及走向箭头清晰、电缆挂牌完整、油漆色标层次分明、后期补漆无污染；⑧屋面工程——天面是第一站，避雷带及支架（卡箍不得闭合）、引上点标识、擦窗机等设备接地、金属管道及栏杆接地；⑨防排烟风管——复查时常要求角钢法兰连接，共板法兰需提前与当地消防沟通确认；⑩"水电不相容"——发电机房、配电房、消控中心、计算机房严禁水管穿越；配电柜正上方不得有带接头或渗漏隐患的管道，无法避免时应做防水措施；母线槽、桥架上方避免有水管穿过。

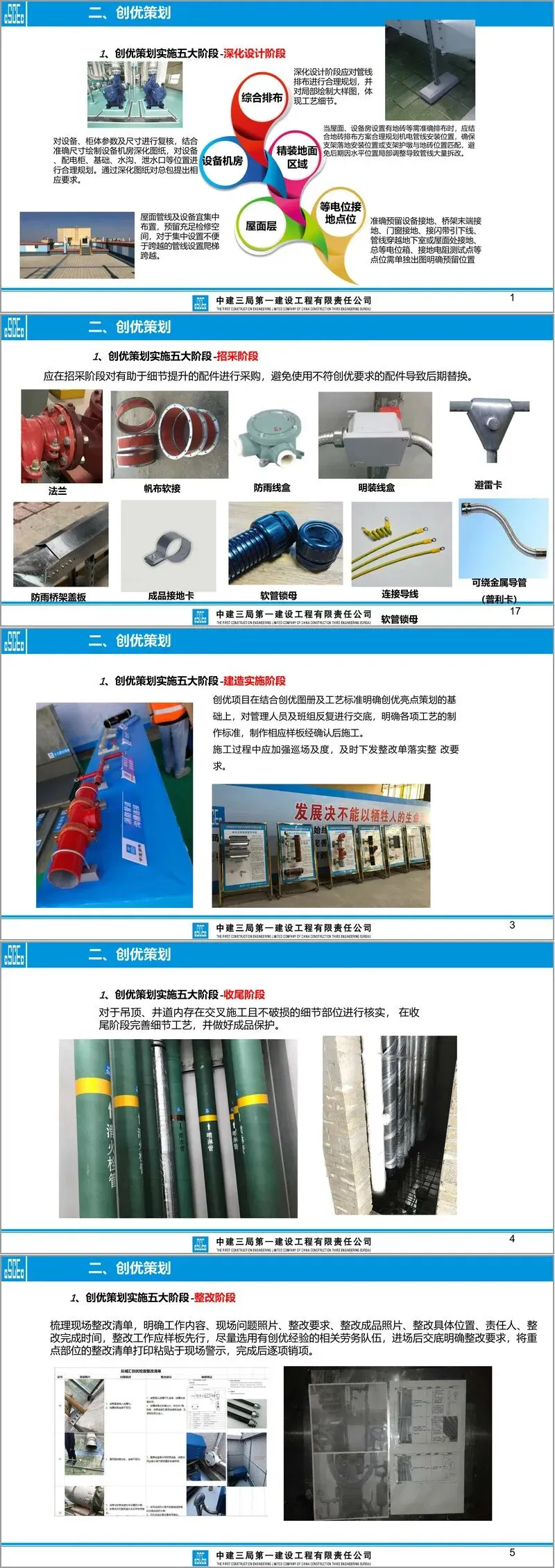

创优实施分五大阶段管控：深化设计阶段（结合地砖排布规划设备机房深化图、屋面管线集中布置并预留检修空间、单独出图明确等电位及接地电阻测试点预留位置）；招采阶段（提前采购符合创优要求的避雷卡、明装/防雨线盒、帆布软接、角钢法兰、可挠金属导管、成品接地卡、防雨桥架盖板、软管锁母等）；建造实施阶段（工艺标准交底→样板引路→巡检整改）；收尾阶段（核实吊顶及井道交叉施工部位细节，完善工艺并做好成品保护）；整改阶段（建立问题清单含前后照片、整改要求、位置、责任人、完成时间，样板先行，选用有创优经验队伍，逐项销项）。
三、实体评价要求
实体评价围绕五大部位展开：

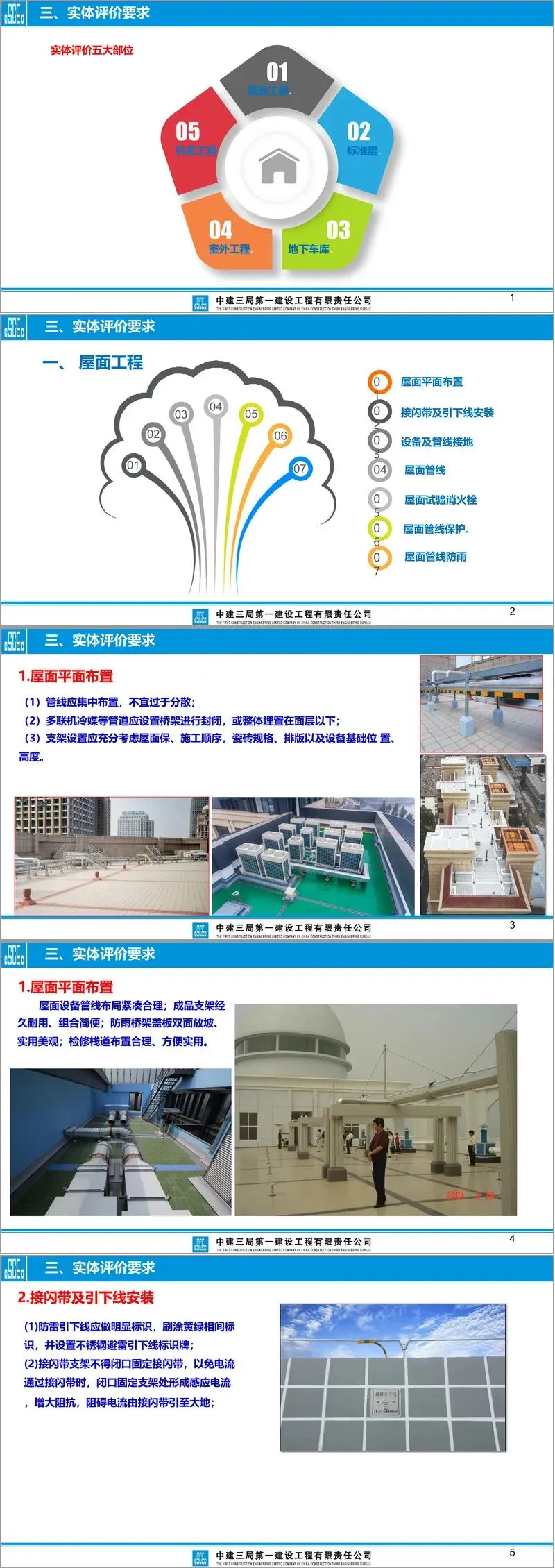

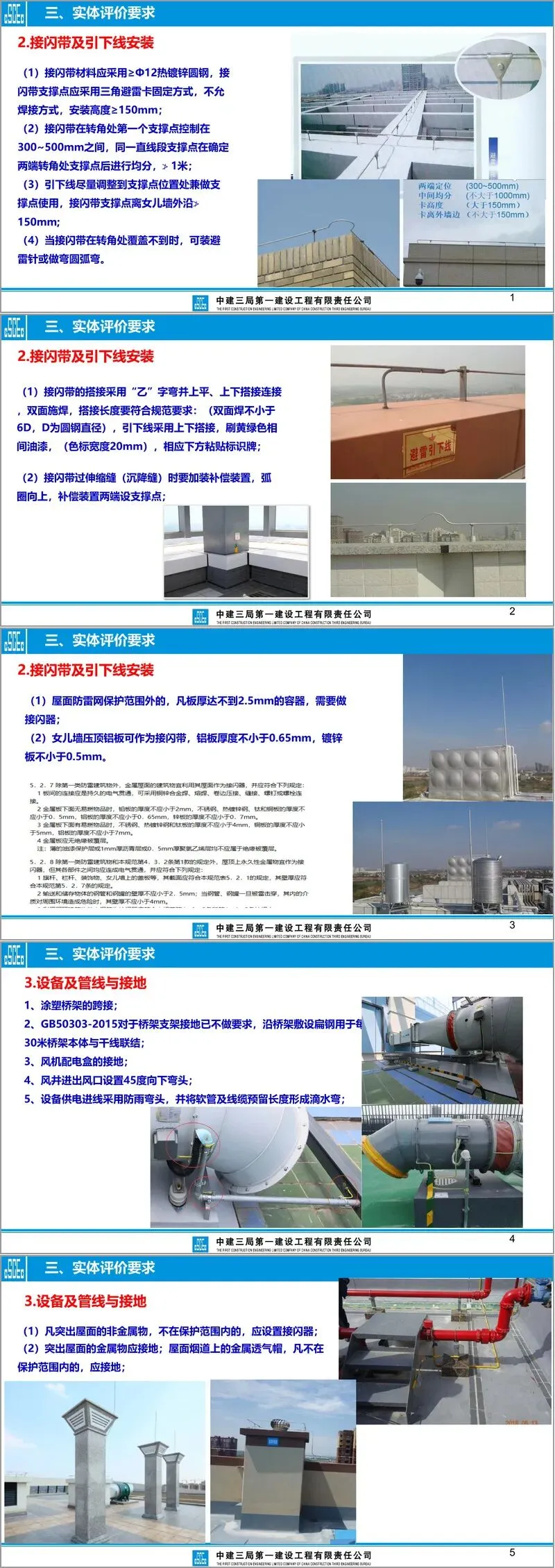

·屋面工程：管线集中布置，多联机冷媒管宜设桥架封闭或埋面层下，支架结合瓷砖排版设置；接闪带采用≥Φ12热镀锌圆钢，三角避雷卡固定、高度≥150mm，转角首个支撑点300–500mm，直线段≤1m，过伸缩缝设Ω形补偿装置，引下线刷黄绿相间色标（宽20mm）并设标识牌，女儿墙压顶铝板≥0.65mm可作接闪带；突出屋面金属物均接地，非金属物超出保护范围时增设接闪器；U-PVC透气管完成面以上≥2000mm，套管≥800mm，铸铁管套管≥300mm且做跨接；落水管下设水簸箕，距150–200mm；试验消火栓处稳压状态、压力表量程1/2–2/3工作压力、建议不锈钢箱体；落地支架设支墩并与面砖对位，最低净高≥250mm（北方≥300mm），影响通行处设≥800mm宽栈桥；桥架用防雨型盖板双面放坡、底部打泄水孔，明装线管丝接水煤气管、防雨线盒，风机电机设防雨罩，防排烟风管宜采用角钢法兰，风井风口设45°向下弯头及防虫网。
·标准层：电井内设照明、接地母排、插座、烟感，桥架容量验算、电缆单层排布，每3–5层设承重支架，不贴墙安装，通长接地母线连接所有设备，穿楼板处设100–200mm防水反坎，底部防火板+防火泥封堵，上部防火包/棉填实；水井内管道排列整齐、共用支架、套管高出完成面50mm且居中、设挡水坎150–200mm、湿式报警阀组集中排水、末端试水模拟最小流量；卫生间等电位联结到位不得封入装饰层，面盆独立支架+同层存水弯；公共区域消火栓开门见栓、栓口距地1.1m、箱门开启≥120°、缝隙封堵严密，走道灯具烟感成排成线居中对齐，软管长度动力≤0.8m、照明≤1.2m，烟感距风口>1.5m。
·设备房（泵房、配电房、柴发机房、消控室、空调机房）：地面有组织排水、深度>20mm排水沟，落地支架设支墩，设备基础四色警示，设备/电机/桥架末端均并联接地；消防泵房明杆闸阀或带刻度暗杆/自锁蝶阀（禁用对夹蝶阀），丝杆透明管保护，水泵进出水设限位软接、立式泵防倾覆，报警阀组水力警铃引至公共区域并有组织排水；生活泵房不锈钢水箱与碳钢基础间做防电化学腐蚀处理，溢水管设防虫网不插入排水管；配电房柜列成排成线、基础槽钢可靠接地，上方无灯具，电缆梯架敷设、排列整齐挂牌，接地干线离墙15–20mm设圆弧弯及检修螺栓，电缆沟干燥整洁，槽盒进柜护口完整、柜内防火封堵建议葛兰头，柜门可靠接地；消防控制室盘柜下设型钢基础不做直接落地，等电位联结完善，柜后接线绑扎牢固机打线号；发电机房设接地干线及临时接地螺栓，排烟风管角钢法兰，储油间防爆灯、黄沙铺设、透气管接室外带呼吸阀；空调机房并联水泵出水管顺水流斜三通≤60°，保温严密无凝结水，Y型过滤器外护可拆卸，电机进线滴水弯。
·地下室：BIM综合排布、共用支架，活动支架外套PVC或热缩护套，风管桥架弯头三通末端设固定支架（风管直线段20m、桥架30m内），宽度>1200mm成排管线两侧设支架，喷淋末端设防晃支架（300–750mm），>630mm防火阀独立支吊架，油漆均匀光亮不同系统分色，消防干管红色环圈标志宽≥20mm、间隔≤4m、每单元≥2个，管线穿墙穿板做防火封堵（岩棉填实+防火泥收口+装饰盖板），潜污泵阀门顺水由下至上依次为软接头–支架–压力表–止回阀–闸阀，沟槽接头两侧150–300mm设支架，综合排布时水管避开母线桥架正上方。
·室外工程：室外消防水泵接合器标识清晰、高度700mm，室外消火栓高度450mm靠路边安装，地下式接合器配铸字铸铁井盖及永久标志牌；防雷测试点距地500mm方便测试，标识清晰配件齐全。
四、创优资料注意事项
资料按分部工程装订成册装盒，机打连续编码，设置总目录、分目录、卷内目录、册目录且一一对应。内容含行政审批资料、工程资料、竣工图（设计变更标注或重绘竣工图）、材料进场记录、检验检测记录、质量验收记录、施工组织设计及方案、施工日志等。主要设备材料（防火泥、防火软接、电梯、节能及防火材料、电线电缆、保温等）须提供合格证及检测报告，复印件注明原件存放处。试验记录填写规范、结论明确、数据合理（电压值、试压时间、送电调试时间与施工日志逻辑吻合）。
五、现场复查注意事项
迎检准备含复查工作流程指南、15分钟左右创优汇报PPT（可配音自动播放）及5–10分钟项目宣传片（鲁班/国优需提供）、全套工程资料（合同、结算书、竣工备案、施工日志、荣誉证书等）、现场分组（领导、讲解、记录、物业、工具包服务、劳务工带爬梯各1名对接1名专家）。典型复查路线为首层→屋面→增压稳压泵房→最高层（查吊顶）→标准层（含避难层，一般不超3个，查吊顶/卫生间/管井/等电位）→裙楼屋面→裙楼→地下室（高低压配电房、柴发机房、消防中控室、给水泵房、消防泵房、中水/制冷/锅炉/风柜机房、送排风机房）→首层。复查时长通常1–1.5天。
整体来看，该图册以"策划→深化→招采→实施→整改→迎检"全链条管理思路，将创优标准落实到屋面、标准层、各设备机房、地下室及室外的具体尺寸、材质、工艺与标识要求上，是机电安装创优项目非常系统的实操指导文件。
