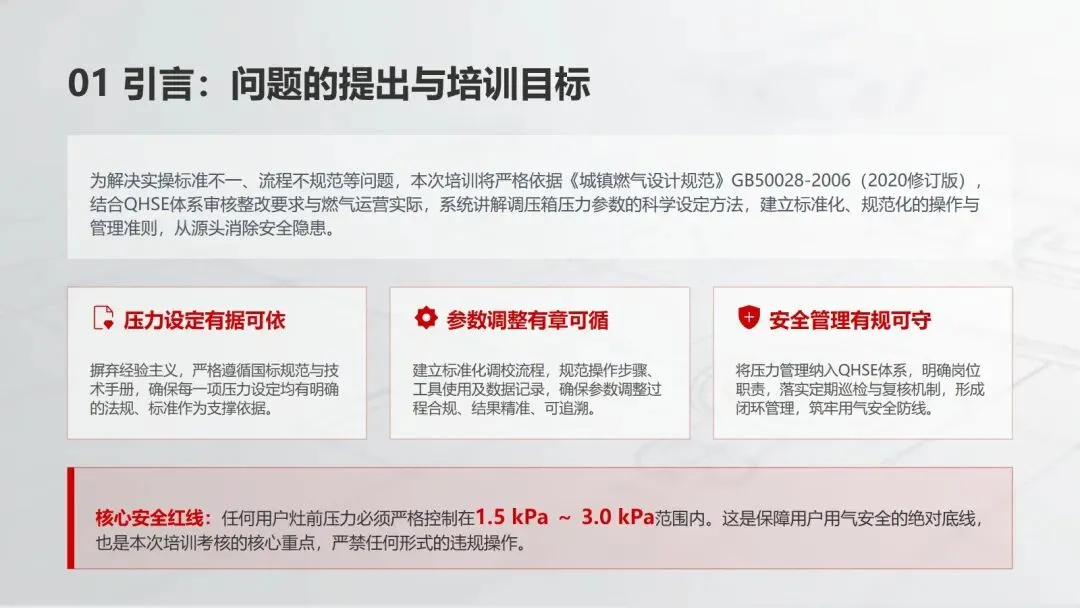

引言

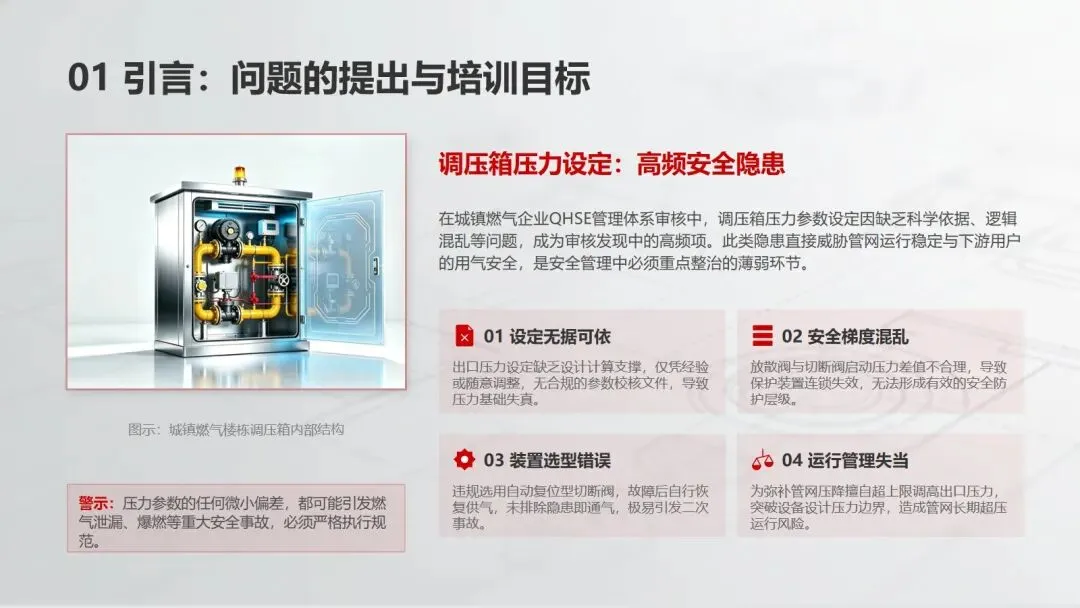

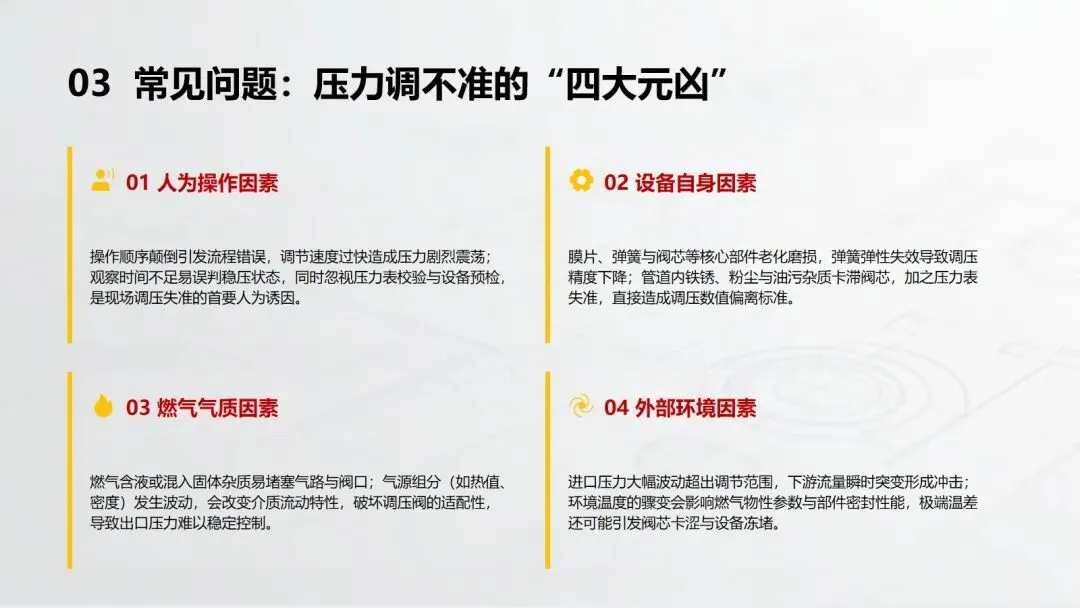

近年来，在燃气企业QHSE管理体系内外部审核过程中，城镇燃气项目公司调压箱压力参数设定环节频繁暴露出不合规问题，已成为审核发现中的高频和重点项。突出表现为：调压器出口压力设定缺乏设计计算依据、安全放散阀与安全切断阀启动压力梯度不合理、放散压力高于切断压力或两者动作值过于接近、切断阀未选用人工复位型、运行中擅自调高出口压力以弥补管网压损等。此类问题涉及调压箱的设计选型、安装调试、参数整定及日常运行管理的各个环节，根源在于部分管理人员和一线操作人员对《城镇燃气设计规范》GB50028-2006（2020修订版）相关条款理解不深、执行不严，且企业内部长期缺乏一套系统、细化、可操作的技术管理标准。

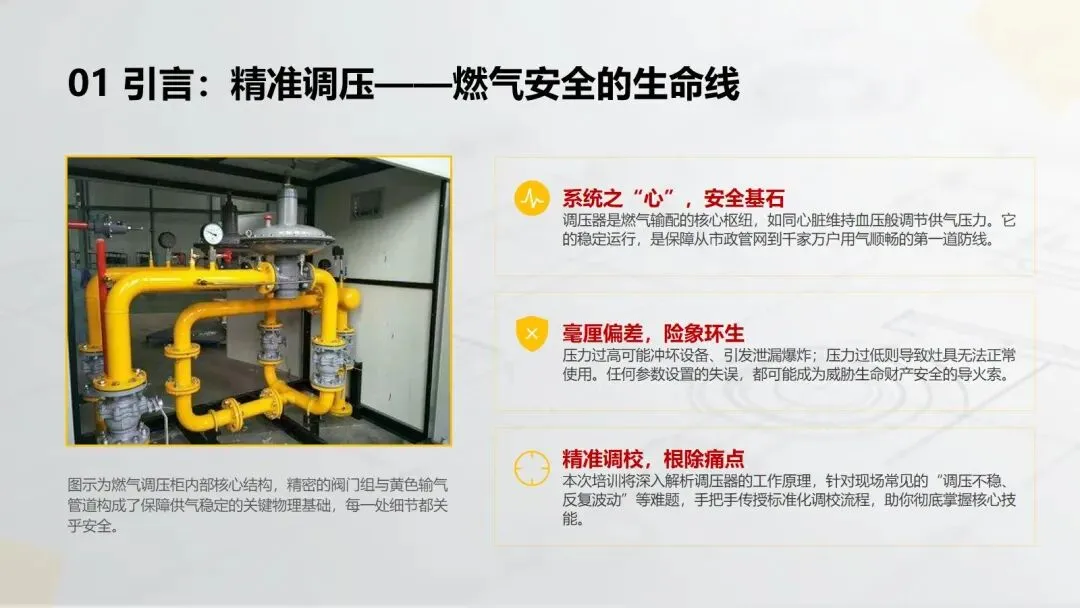

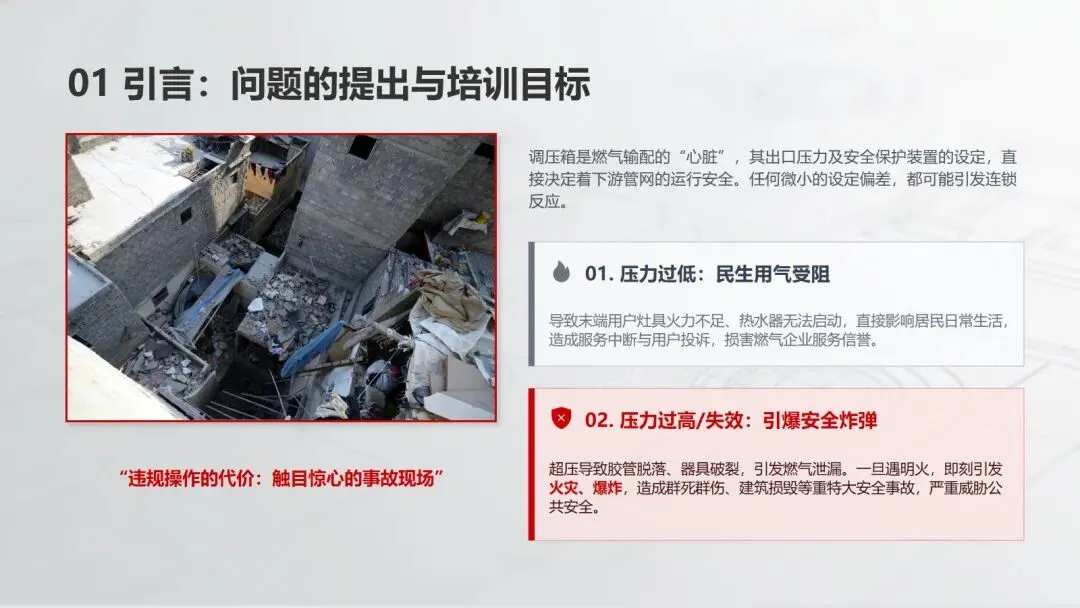

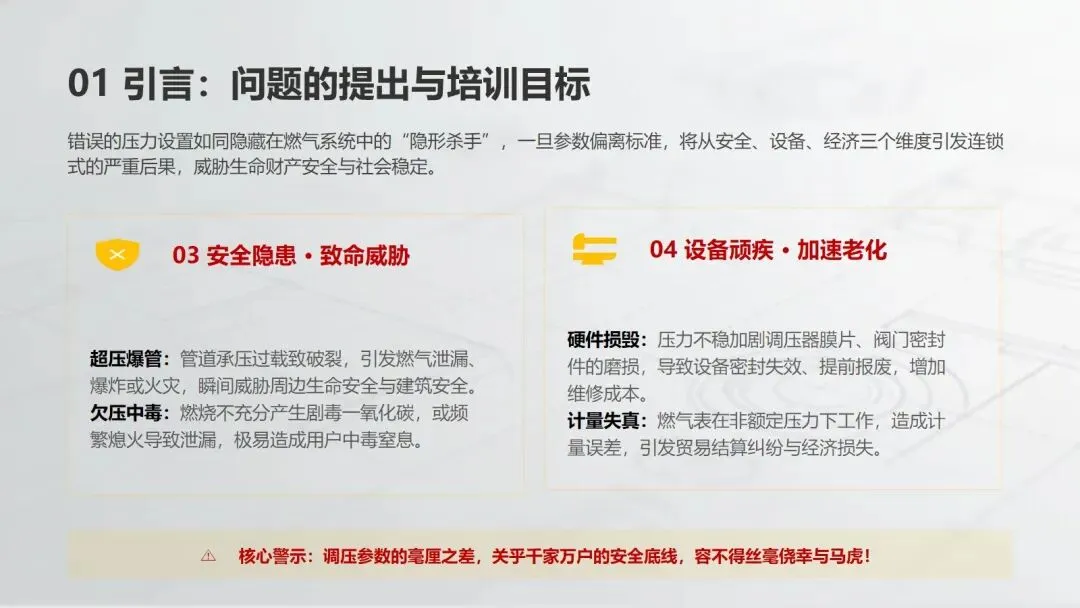

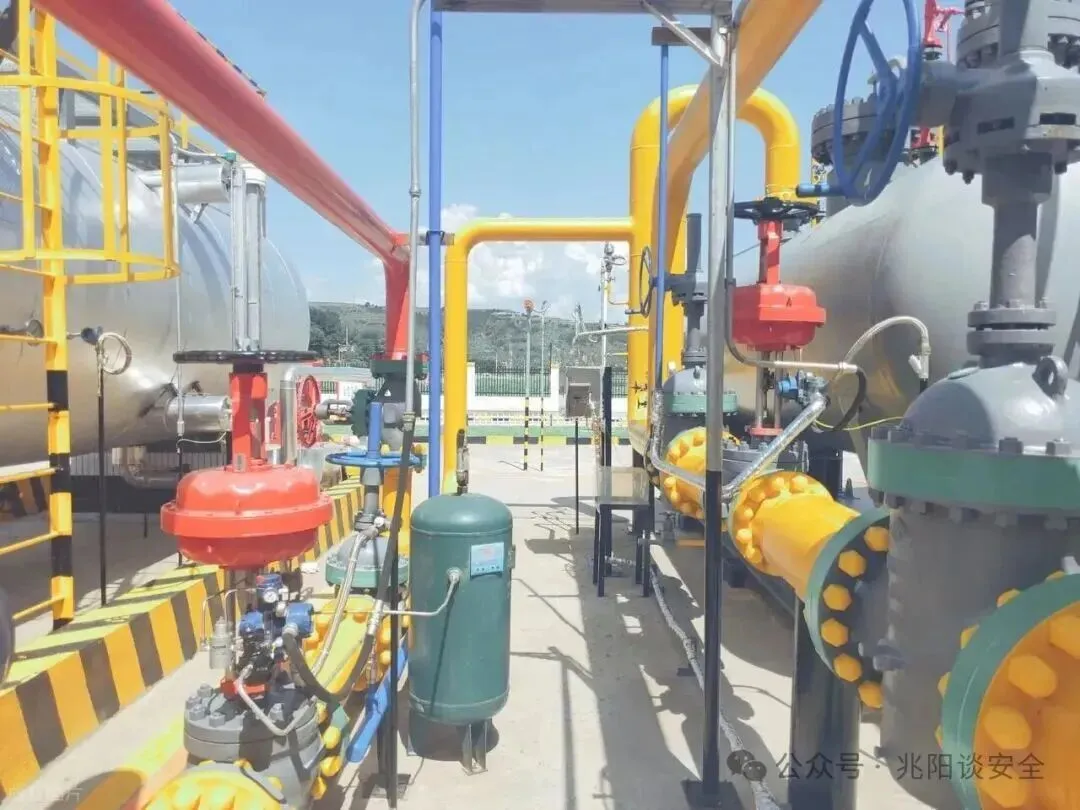

调压箱作为城镇燃气输配系统的关键压力控制节点，其出口压力及安全保护装置设定的科学性、准确性和规范性，直接关系到下游管网的安全运行和千家万户的用气安全。调压器出口压力设定过低，将导致末端用户用气压力不足，影响正常使用；出口压力设定过高或安全切断装置失效，则可能造成用户端超压，引发燃气设备损坏、泄漏乃至火灾爆炸事故。这些问题的存在，不仅给燃气公司埋下了重大安全隐患，也暴露出燃气企业在燃气输配技术管理方面的薄弱环节，亟需从制度层面加以规范和强化。

为从根本上解决上述问题，统一技术标准，规范操作流程，切实提升调压箱压力设定工作的合规性和安全性，笔者依据《城镇燃气设计规范》GB50028-2006（2020修订版）等国家现行标准规范，结合QHSE体系审核整改要求和燃气企业运行管理实际，在解读文章后面编制了《居民小区天然气调压箱压力设定工作指南》。指南从压力设定的基本原则、出口压力的上下限确定方法、安全保护装置的分级设定逻辑、调压器选型的技术要求、调试验收的程序标准以及运行管理的制度保障等方面，进行了全面、细致的阐述和规定，力求为设计、施工、验收和运行管理人员提供一套完整、清晰、可执行的技术依据和操作规范。

以便燃气企业的项目公司在涉及燃气调压工作中，切实做到压力设定有据可依、参数调整有章可循、安全管理有规可守，从源头上消除因调压箱参数设定不当而引发的各类安全隐患，为燃气输配系统的安全稳定运行奠定坚实的管理基础。一句话读懂全文：小区调压箱的所有压力参数，都源于一个核心原则——任何用户灶前压力不能超过3.0 kPa，不能低于1.5 kPa。本文逐条拆解GB50028标准原文，手把手教你调压器出口压力、切断值、放散值的规范设定方法。

燃气公司的生产运行的专业人员、安检巡线的一线人员、QHSE审核检查人员、设计院的工程师，几乎都遇到过这样的难题：“调压箱出口压力到底该设多少？”“末端用户压力不够怎么办？”“安全切断阀和放散阀的启动值怎么定？”很多人翻遍规范，找不到一个现成的“标准数值”。这是因为，所有设定值都必须根据具体管网计算确定，不能直接套用。但这些计算背后的安全逻辑和约束边界，在GB50028里写得清清楚楚。今天，我们就用最严谨的方式，逐条梳理原文，还原这些关键参数的推导过程。

一、核心论证：安全保护装置最大启动压力为何是3.15 kPa？

这个论证是整个压力设定的基石。它不是直接给出的数字，而是从规范条款中严格推导出来的。

第一步：明确最终保护目标——灶前压力红线

根据《城镇燃气设计规范》GB50028-2006（2020修订版）第10.4.1条，居民用气设备前的压力必须在0.75～1.5倍的额定压力(Pn)之间。对于天然气(Pn=2.0 kPa)，最高安全上限为3.0 kPa。

结论一：任何情况下，灶前压力不得突破3.0 kPa。这是所有安全装置必须守护的最终红线。

第二步：计算出口压力与灶前压力的关系——引入最小压损

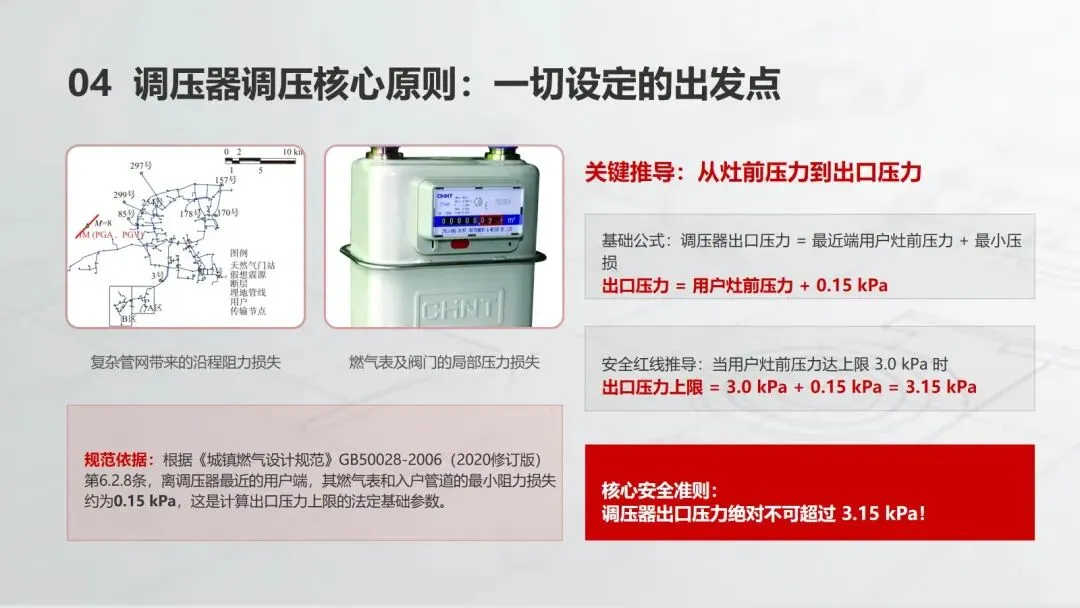

根据规范第6.2.8条的条文说明，离调压器最近的用户也存在约0.15 kPa的燃气表和管道阻力损失。由此我们得到一个安全等式：调压器出口压力 = 最近端用户灶前压力 + 0.15 kPa。

结论二：为保证最近端用户灶前压力≤3.0 kPa，调压器出口压力上限 = 3.0 kPa + 0.15 kPa = 3.15 kPa。

第三步：解读安全装置设定条款——锁定启动压力上限

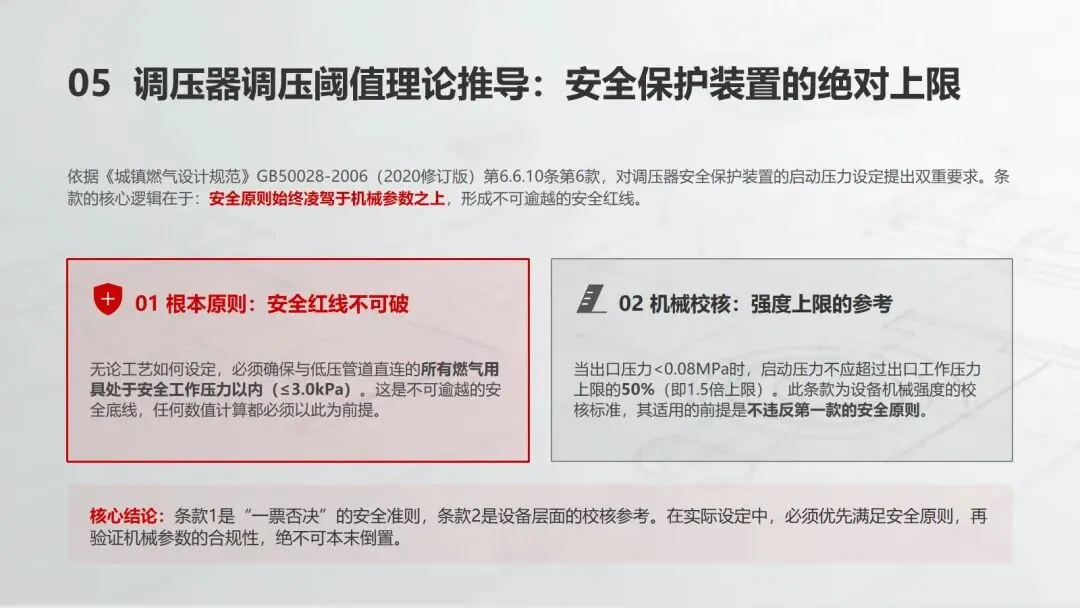

根据规范第6.6.10条第6款，安全保护装置的启动压力设定要求如下：

6 调压器的安全保护装置宜选用人工复位型。安全保护（放散或切断）装置必须设定启动压力值并具有足够的能力。启动压力应根据工艺要求确定，当工艺无特殊要求时应符合下列要求：

当调压器出口为低压时，启动压力应使与低压管道直接相连的燃气用具处于安全工作压力以内；

当调压器出口压力小于0.08MPa时，启动压力不应超过出口工作压力上限的50％；

...

这两款之间的关系必须厘清：第1）款是根本原则，凌驾于任何具体数值之上，它明确要求无论安全装置的启动压力按什么公式计算，其动作时的最终效果必须是——所有燃气用具（灶具）都处于安全压力（即≤3.0 kPa）之下；第2）款是一个机械强度校核条款，它给出了一个基于机械强度的宽松上限（150%），但前提是不能违反第1）款的最终安全原则。

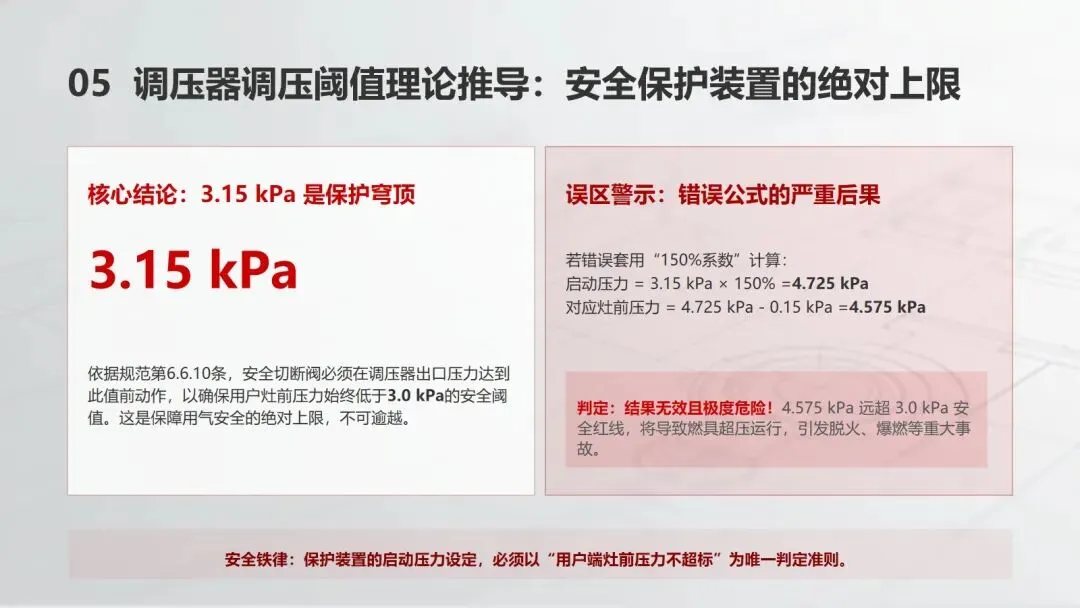

现在，我们进行代入验证：假设我们按第2）款的机械公式计算，取出口工作压力上限为3.15 kPa，则允许的启动压力为3.15 kPa × 150% = 4.725 kPa。但是，当安全装置在4.725 kPa才启动时，对应的最近端用户灶前压力 = 4.725 kPa - 0.15 kPa = 4.575 kPa。

结论三：4.575 kPa的灶前压力严重超过了第1）款要求的3.0 kPa安全红线。因此，第2）款的机械公式计算结果无效，因为它违反了更高的安全原则。

最终，我们必须回归第1）款，以其为唯一准绳来确定启动压力上限。即，安全切断阀必须在调压器出口压力达到能使灶前压力达到3.0 kPa之前动作。这个出口压力值，就是我们在第二步中计算的3.15 kPa。

最终结论：依据规范第6.6.10条第6款第1）项，安全保护装置的启动压力上限为3.15 kPa。这是确保燃气用具处于安全工作压力以内的绝对要求。

二、所有设定的源头是“灶前压力红线”

通过上面的核心论证，我们已经确立了整个压力设定体系的底层逻辑：一切压力参数的设定，都必须服从于“灶前压力≤3.0 kPa”这一终极约束，并由此衍生出3.15 kPa的出口压力绝对上限。现在，让我们回到规范的起点，看看这条“红线”是如何在标准中明确下来的。

GB50028-2006《城镇燃气设计规范 （2020修订版）》条款10.2.2：燃具额定压力

原文：民用低压用气设备的燃烧器的额定压力宜按表10.2.2采用。

这个 2.0 kPa，就是所有后续计算的“基准值”。

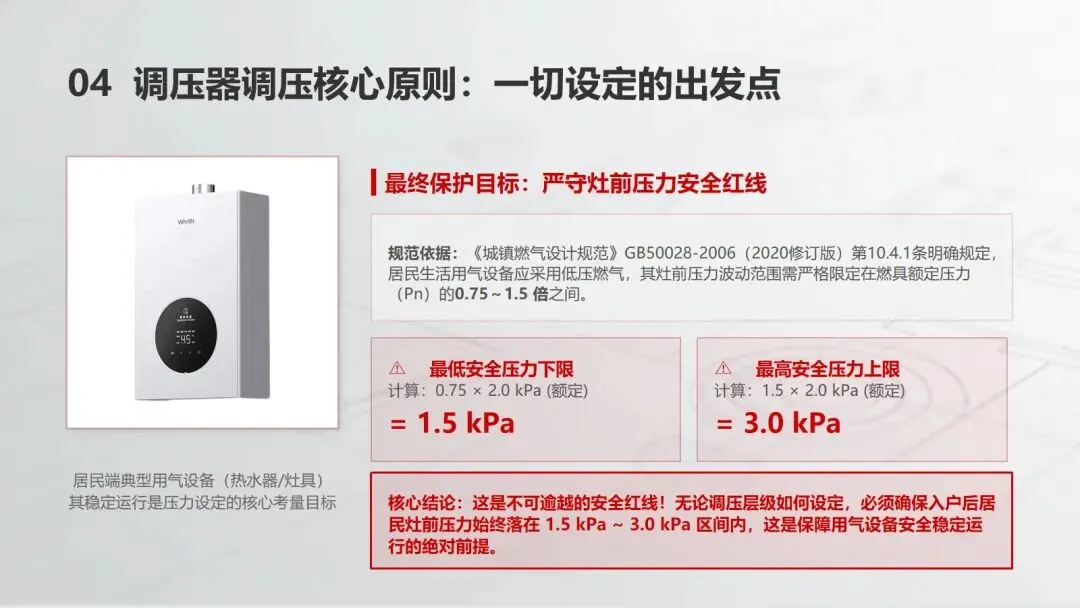

GB50028-2006《城镇燃气设计规范 （2020修订版）》条款10.4.1：灶前压力的安全边界

原文：居民生活的各类用气设备应采用低压燃气，用气设备前（灶前）的燃气压力应在 0.75～1.5 Pn 的范围内（Pn为燃具的额定压力）。

对于天然气：

• 最低安全压力下限 = 0.75 × 2.0 = 1.5 kPa
• 最高安全压力上限 = 1.5 × 2.0 = 3.0 kPa

这就是我们所有工作的终极约束：任何一户人家，在任何时间，灶前压力都必须落在这两个数之间。 这一约束，正是核心论证中“结论一”的直接来源，也是整个压力设定体系的出发点和最终归宿。

三、现实应用：一体式切断型调压器的设定逻辑与合理压力值

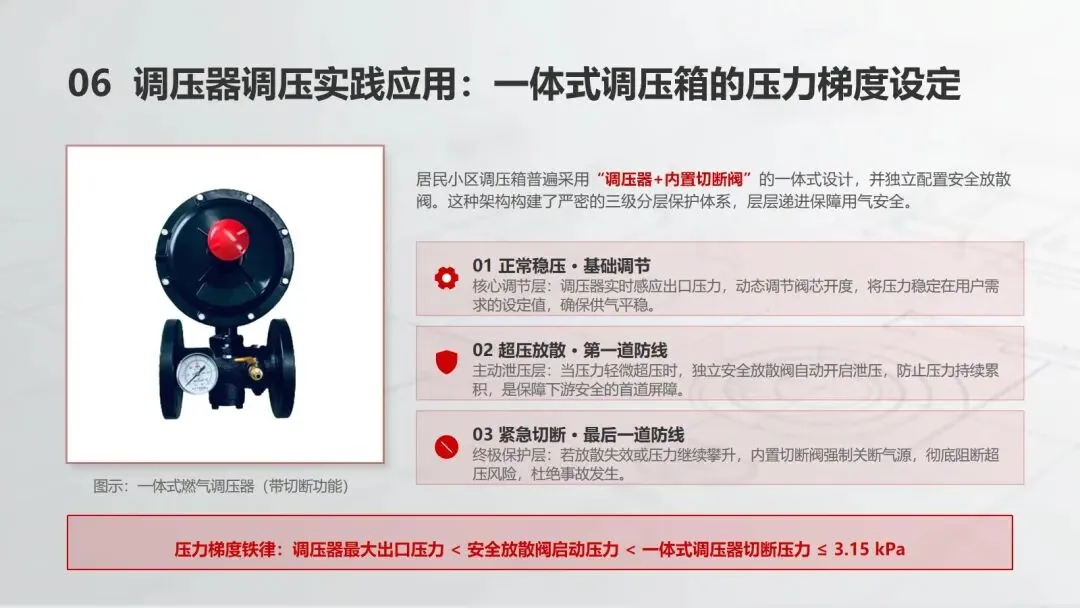

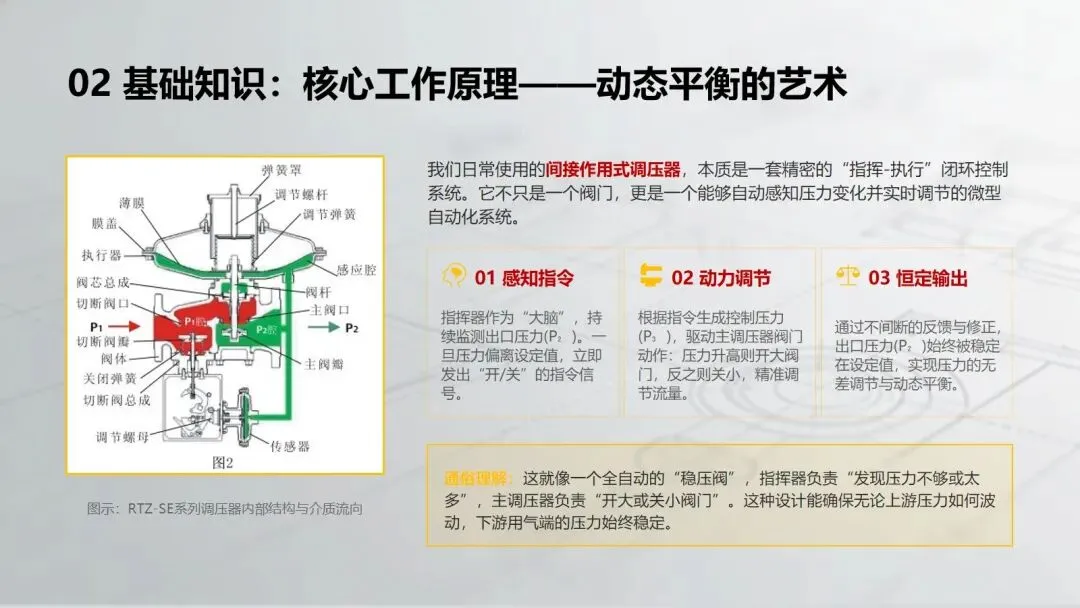

核心论证已经给出了安全保护装置的绝对上限——3.15 kPa。这一上限的推导过程，为工程实际中的压力设定提供了坚实的理论依据和技术支撑。现在，我们要将这一理论上限应用到工程实际中。在居民小区调压箱中，绝大多数采用调压器与安全切断阀一体式设计（即“带切断功能的调压器”）。此时，安全切断功能由调压器内置的切断模块执行。而安全放散阀则多为独立配置，作为超压时泄放稳压的第一道防线。

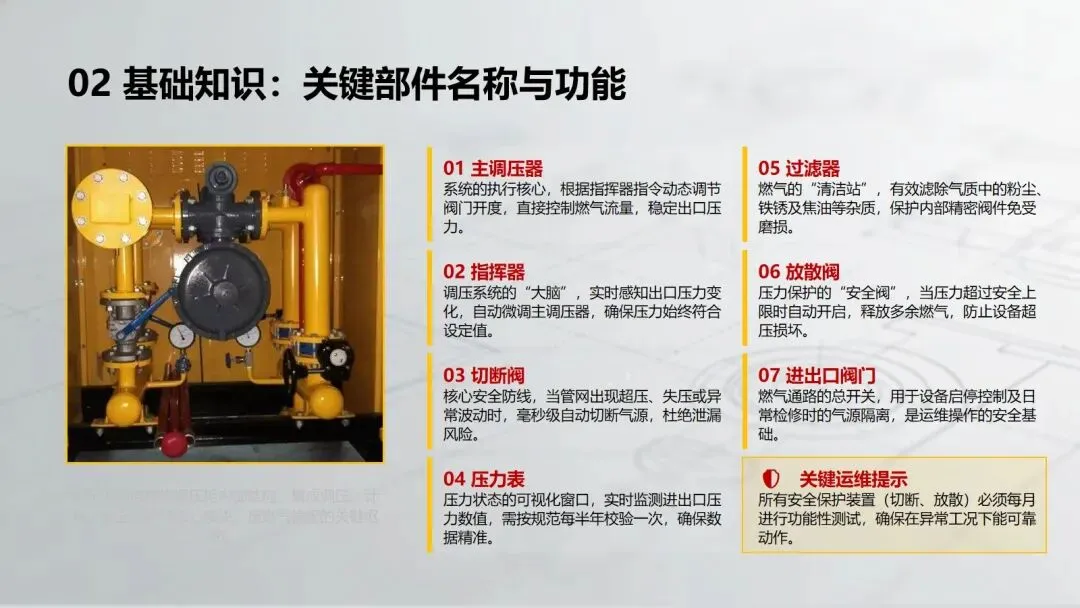

设备架构与分级保护原则：

1. 正常工作时
2. ：调压器将出口压力稳定在设定值。
3. 轻微超压时
4. ：压力达到独立安全放散阀的启动值，放散阀开启泄压，维持压力稳定。
5. 持续超压或放散失效时
6. ：压力继续升高，达到一体式调压器内置切断模块的设定值，切断阀动作，强制关断供气。

根据核心论证的最终结论，安全保护装置的启动压力不得超过3.15 kPa，因此这一架构下形成了严格的动作顺序：
调压器最大出口压力 < 安全放散阀启动压力 < 一体式调压器切断压力 ≤ 3.15 kPa

现在，我们以切断阀上限3.15 kPa为基准，为各节点分配合理压力值：

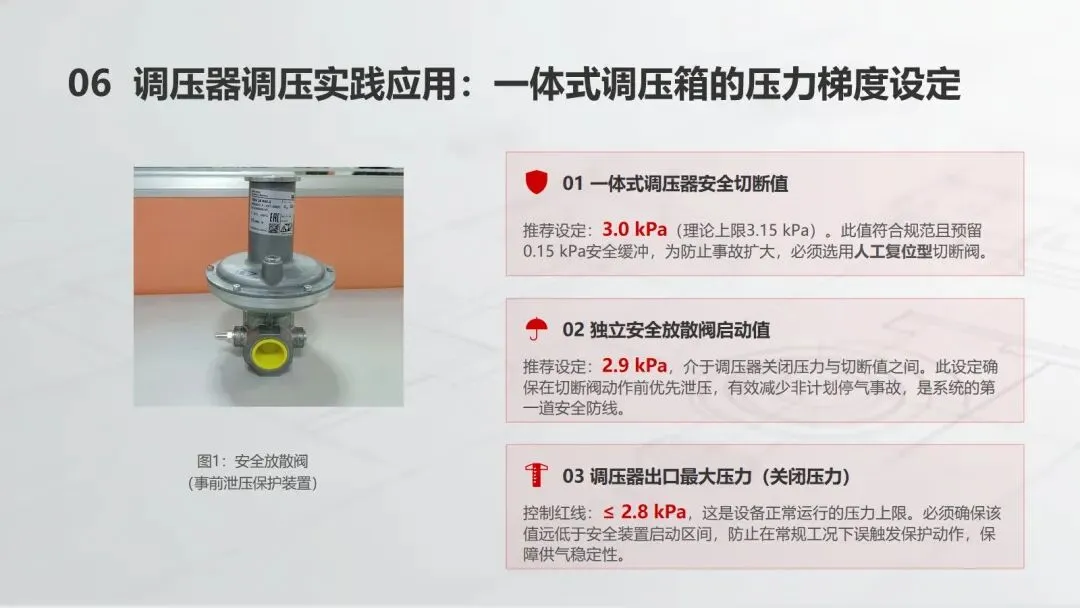

• 一体式调压器安全切断值
• ：理论上限为3.15 kPa，为保证安全裕量，推荐设定为3.0 kPa。该值完全符合核心论证中“启动压力≤3.15 kPa”的要求，且留有0.15 kPa的安全缓冲。
• 独立安全放散阀启动值
• ：必须介于关闭压力上限和切断值之间。推荐设定为2.9 kPa。该值小于3.0 kPa的切断值，且远低于3.15 kPa的绝对上限，确保在切断阀动作前有明确的泄压机会。
• 调压器出口最大压力（关闭压力）
• ：必须为放散阀2.9 kPa的动作留出空间。必须实现的控制目标是 ≤ 2.8 kPa。这确保了即使在零流量的最不利工况下，出口压力也不会触及放散阀和切断阀的启动区间，完全符合核心论证的顶层约束。

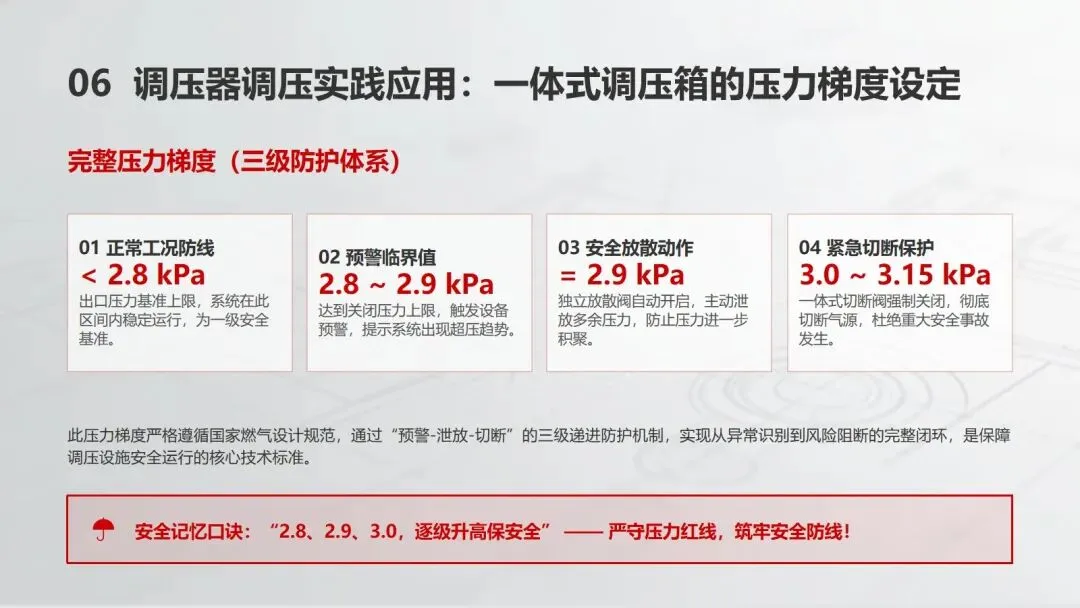

完整压力梯度（三级防护体系）：
正常出口压力(P_out) < 2.8 kPa(关闭压力上限) < 2.9 kPa(独立放散阀动作) < 3.0 kPa(一体式切断阀动作) ≤ 3.15 kPa(理论绝对上限)

此梯度关系严格遵循第一章核心论证的结论：所有安全装置动作值均不超过3.15 kPa，且通过三级分层，实现了“提前预警、分级保护、最终切断”的可靠机制。

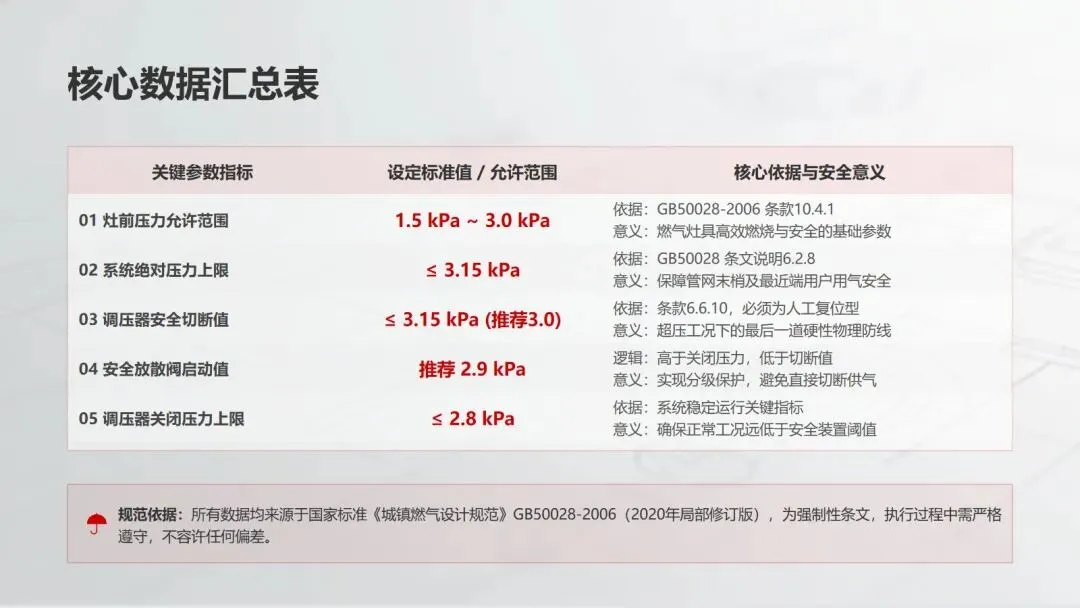

压力设定标准做法汇总表

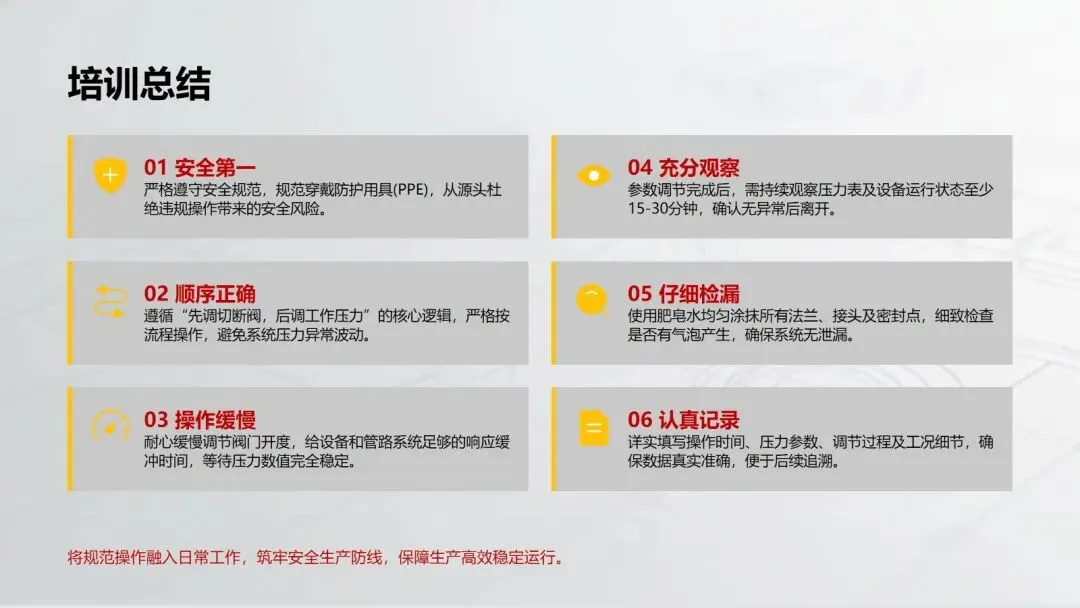

四、结语

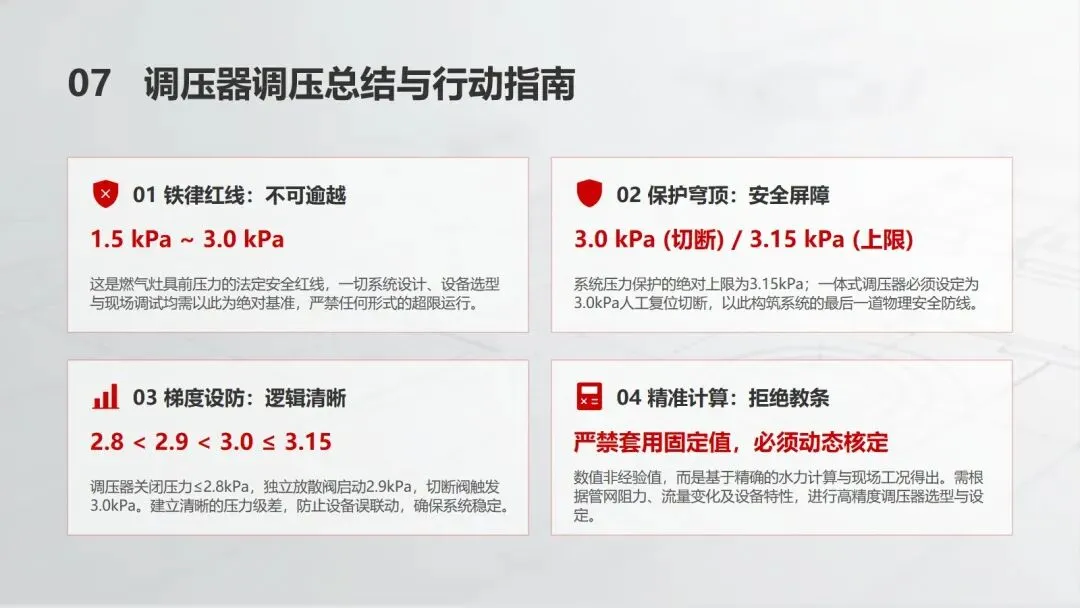

燃气调压箱的压力设定，是一个由末端安全需求反推，并受设备架构和分级保护逻辑层层约束的精密工程。在居民小区普遍采用的一体式切断型调压器加独立放散阀架构下，压力设定必须遵循第一章核心论证所确立的3.15 kPa绝对上限，并在此基础上构建合理的压力梯度：

1. 灶前1.5~3.0 kPa是铁律，一切设定由此衍生。
2. 依据规范第6.6.10条第6款第1）项，系统保护穹顶为3.15 kPa，一体式调压器切断值应设为3.0 kPa，人工复位。
3. 独立放散阀启动值设为2.9 kPa，调压器关闭压力必须压至2.8 kPa及以下，形成“2.8 < 2.9 < 3.0 ≤ 3.15”的清晰梯度，完全满足核心论证的安全要求。
4. 所有数值的最终实现，依赖于精确的水力计算和调压器的高精度选型，以确保工程实践与理论推导无缝衔接。

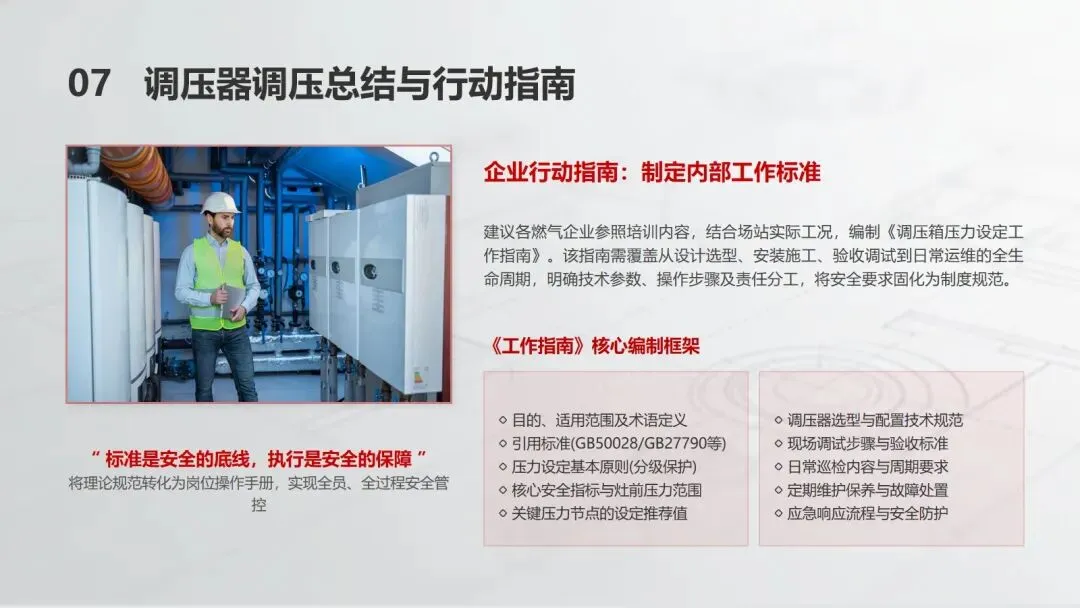

附件：居民小区天然气调压箱压力设定工作指南

文件编号： Q/XXX-RQ-0XX-202X
版本号： 第3版
发布日期： 202X-XX-XX
实施日期： 202X-XX-XX

前言
为规范居民小区天然气调压箱的出口压力及安全保护装置（安全放散阀、安全切断阀）的设定工作，确保调压系统安全可靠运行，依据《城镇燃气设计规范》GB50028-2006（2020修订版）及相关标准，制定本指南。
本指南适用于公司所辖范围内新建、改建、扩建居民小区天然气调压箱的设计参数确定、调试整定及运行管理。特别适用于采用“一体式切断型调压器 + 独立安全放散阀”这一标准配置的场合。 所有压力设定值必须以设计计算为依据，严禁套用固定值。本指南未尽事宜，按国家现行有关标准执行。

1 目的

1.1 规范调压箱各压力节点的设定原则与方法。
1.2 确保任何工况下，末端用户用气压力充足，且最近端用户燃气设备处于绝对安全的压力范围内。
1.3 为设计、施工、验收及运行管理人员提供统一的技术依据。

2 适用范围

本指南适用于向居民用户供气的低压天然气管道系统（燃具额定压力Pn=2.0 kPa），调压箱采用一体式切断型调压器，并配置独立安全放散阀的场合。

3 规范性引用文件

GB50028-2006（2020修订版） 城镇燃气设计规范
GB27790-2020 城镇燃气调压器
GB27791-2020 城镇燃气调压箱

4 术语和定义

• 4.1 一体式切断型调压器
• ：集成了调压与安全切断功能，当出口压力达到设定值时，内置切断阀自动关断气源的装置。
• 4.2 调压器关闭压力
• ：零流量时调压器出口的稳定压力值。
• 4.3 独立安全放散阀
• ：独立安装，超压时开启泄压的安全装置。
• 4.4 灶前压力
• ：居民用户灶具前接管处的燃气静压力（kPa）。

5 压力设定的基本原则

5.1 安全第一，所有设定值须通过水力计算确定。
5.2 核心安全目标：最近端用户灶前压力≤3.0 kPa；最远端用户灶前压力≥1.5 kPa。这一目标是依据GB50028第10.4.1条确定的，也是后续所有压力上限推导的根本出发点。
5.3 分级保护原则：正常出口压力 < 独立放散阀动作压力 < 一体式调压器切断压力 ≤ 3.15 kPa。这一梯度严格遵循了规范第6.6.10条第6款第1)项所要求的“安全装置动作时燃气用具处于安全工作压力以内”的根本原则。
5.4 安全装置启动压力上限的确定依据：依据GB50028第6.6.10条第6款第1)项，并结合第6.2.8条文说明中关于最小压损的规定，通过严格推导得出安全保护装置的启动压力上限为3.15 kPa。任何安全装置的动作压力均不得逾越此值。

6 各节点压力推荐设定值及逻辑

基于上述原则和上限约束，对于一体式切断型调压器加独立放散阀的典型配置，推荐如下设定值：
6.1 一体式调压器安全切断值

• 根本依据
• ：GB50028第6.6.10条第6款第1)项，动作时须保证灶前压力在安全范围内。
• 理论上限：3.15 kPa（由核心安全目标与最小压损推导得出）。
• 推荐设定值：3.0 kPa
• 。该值在理论上限之内，并留有必要的安全裕量。必须为人工复位型。
  6.2 独立安全放散阀启动压力
• 设定要求：必须高于调压器关闭压力上限，且低于一体式调压器切断值3.0 kPa，同时自身不超过3.15 kPa。
• 推荐设定值：2.9 kPa
• 。该值能够确保在压力异常上升时，放散阀先于切断阀动作，实现分级保护。
  6.3 调压器出口压力上限（关闭压力）
• 设定要求：在任何运行工况下，调压器出口压力均不得达到放散阀的启动值，并应留有充分裕量。
• 必须实现的控制目标：调压器关闭压力上限 ≤ 2.8 kPa
• 。这是保证分级保护逻辑成立、系统稳定运行的关键前提，应通过选用高精度调压器（如关闭压力等级为SG5）来实现。
  6.4 推荐压力梯度图
• 正常供气
• ：P_out = 2.1~2.6 kPa （由水力计算确定）
• 关闭压力
• ：P_close ≤ 2.8 kPa
• 放散阀动作
• ：P_discharge = 2.9 kPa
• 切断阀动作
• ：P_cut_off = 3.0 kPa
• 绝对红线
• ：P_abs_max = 3.15 kPa（源自规范推导的理论极限）

7 调压器选型要求

为实现上述压力梯度，调压器选型必须满足以下条件：
7.1 必须选用带内置安全切断功能的一体式调压器，其内置切断阀应能可靠整定为3.0 kPa，且为人工复位型。
7.2 调压器关闭压力等级不得低于SG5（最大关闭压力≤+5%设定值），以确保在设定的出口压力下，其零流量关闭压力能够稳定地控制在2.8 kPa的目标值以内。
7.3 必须配置独立的、动作可靠的安全放散阀，其设定值为2.9 kPa，且动作压力偏差应控制在合理范围内，确保不会因偏差导致与关闭压力或切断值发生干涉。

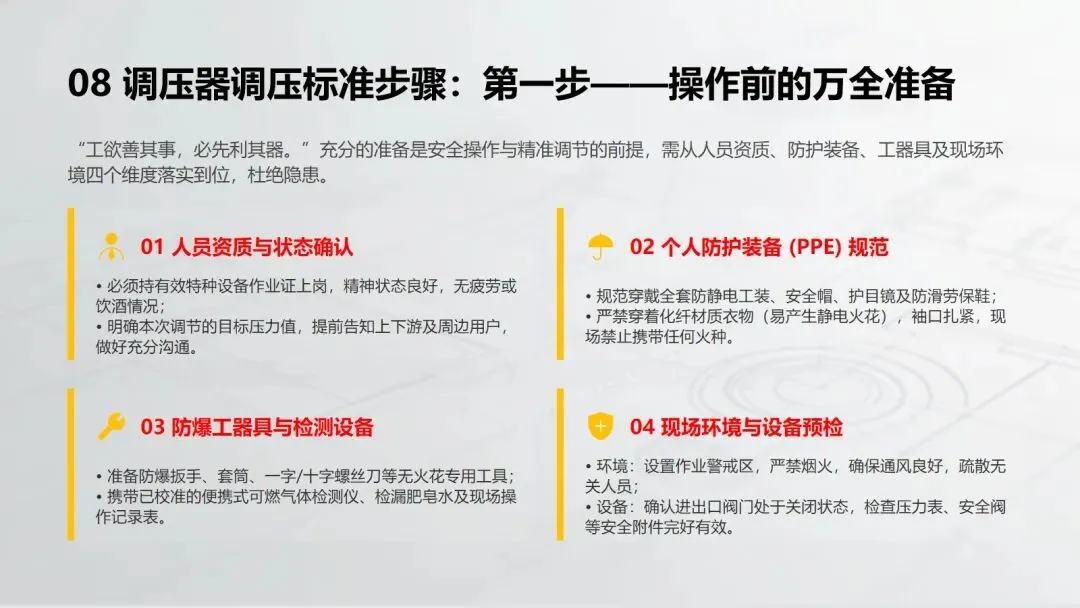

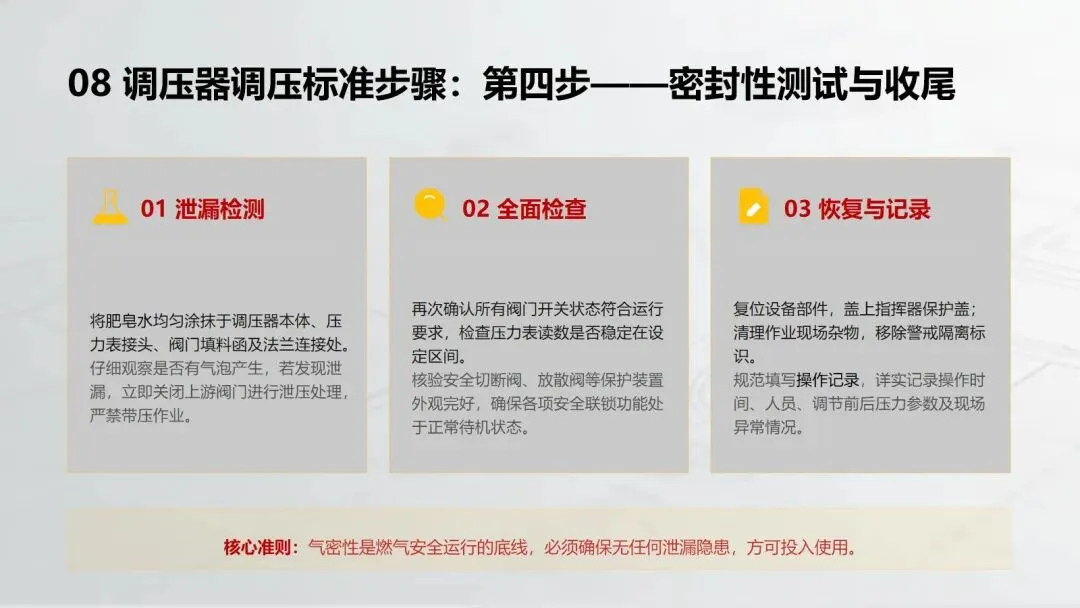

8 调试验收

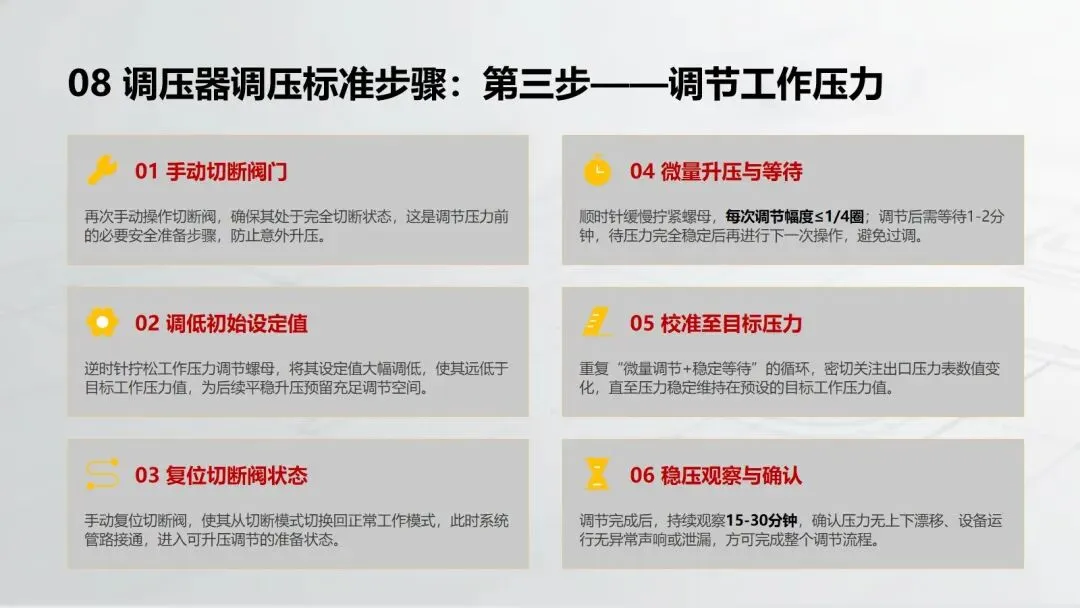

8.1 重点检查一体式调压器的内置切断值整定是否为3.0 kPa，确认其铅封完好。
8.2 实测零流量下的关闭压力，必须 ≤ 2.8 kPa，并记录在案。
8.3 缓慢升高下游压力，确认独立放散阀在2.9 kPa（±允许偏差）先行开启；继续升压，确认一体式切断阀在3.0 kPa（±允许偏差）可靠切断，且切断后无内漏。
8.4 验收资料须包含水力计算书、调压器选型计算书、关闭压力实测值、放散阀与切断阀动作值的实测记录。

9 运行管理

9.1 各压力设定点（2.8 kPa关闭上限、2.9 kPa放散、3.0 kPa切断）是基于安全论证和分级保护要求形成的硬性约束，严禁任何人员擅自调整。
9.2 每年至少进行一次放散阀和切断阀的动作测试，确认其设定值未发生漂移，功能完好。测试结果应存档备查。

10 附则

本指南自发布之日起实施，由公司技术管理部门负责解释。

附录A（资料性）
一体式调压箱压力设定计算示例
某小区864户，高峰流量下最不利环路总压损为1.0 kPa。

• 设备配置
• ：一体式切断型调压器（SG5精度）+ 独立放散阀。
• 压力设定方案
• ：
• 切断值整定
• ：将一体式调压器内置切断阀设定为 3.0 kPa（符合理论≤3.15 kPa的要求）。
• 放散值整定
• ：将独立放散阀设定为 2.9 kPa（介于关闭压力上限和切断值之间）。
• 出口压力设定
• ：选用SG5（+5%）调压器，经水力计算，将出口压力设定为 2.5 kPa，则其关闭压力上限=2.5×1.05= 2.625 kPa。
• 校核
• ：
• 高峰末端压力：2.5 kPa - 1.0 kPa = 1.5 kPa（刚好满足下限要求，合格）。
• 压力梯度验证：2.625 kPa(关闭) < 2.9 kPa(放散) < 3.0 kPa(切断) ≤ 3.15 kPa(绝对上限)。梯度清晰，间距合理，完全满足安全论证的各项要求。
