伴随"十五五"规划编制工作的全面启动，制造业数字化转型已从"可选项"上升为"必答题"。要加快构建虚实融合、协同智能的新型制造体系。在政策密集驱动与行业内生需求的叠加共振下，数字孪生技术正从概念验证走向规模化落地，成为制造企业实现降本增效、提质升级的核心抓手。

01 总体架构：构建数字孪生的技术底座

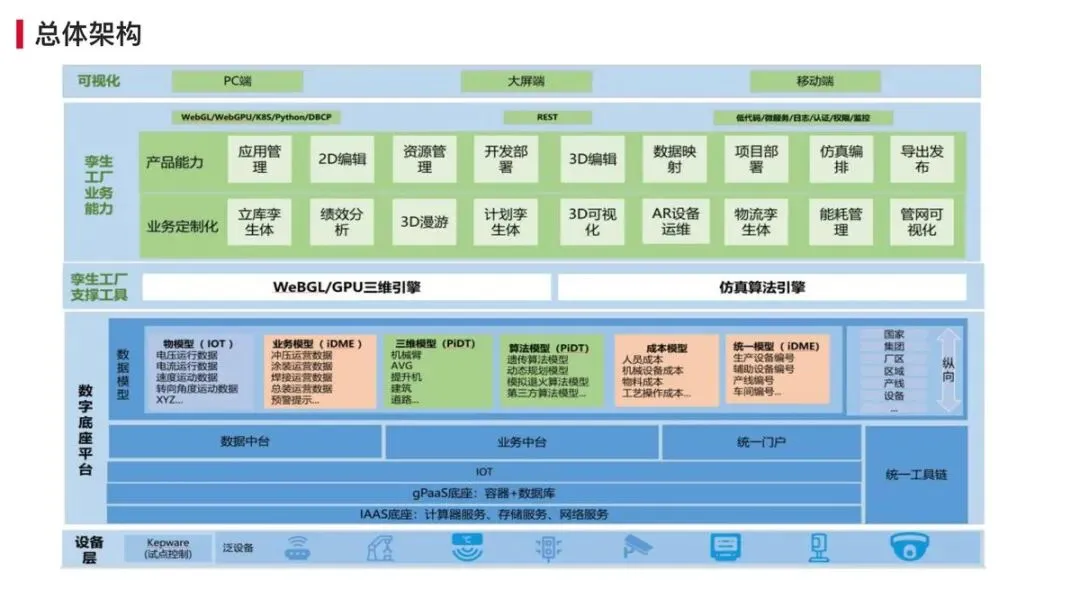

（一）从工具链到中台的三层架构

数字孪生智慧工厂的建设，首先需要建立完整的技术基础设施。整体架构呈现"工具链-中台-模型"三层递进关系。

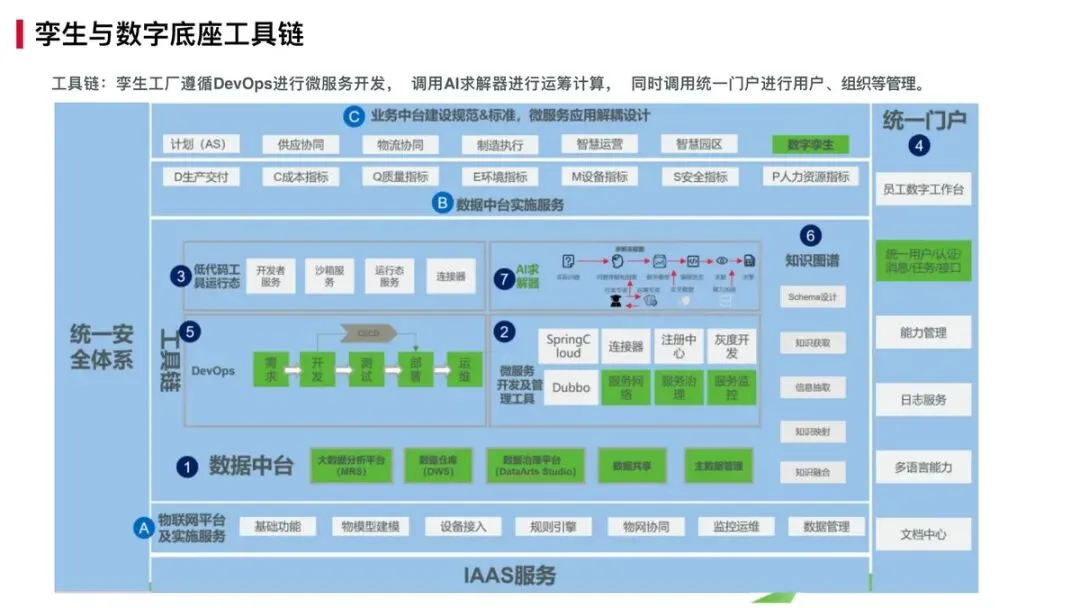

工具链层遵循DevOps理念进行微服务开发，调用AI求解器进行运筹计算，同时与统一门户实现用户及组织管理的一体化打通。

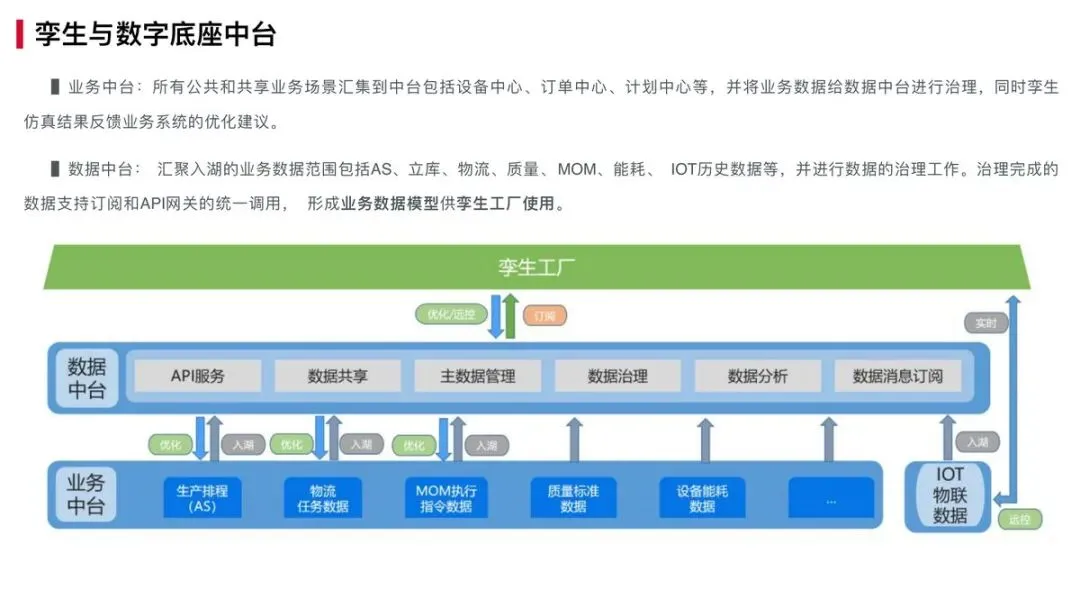

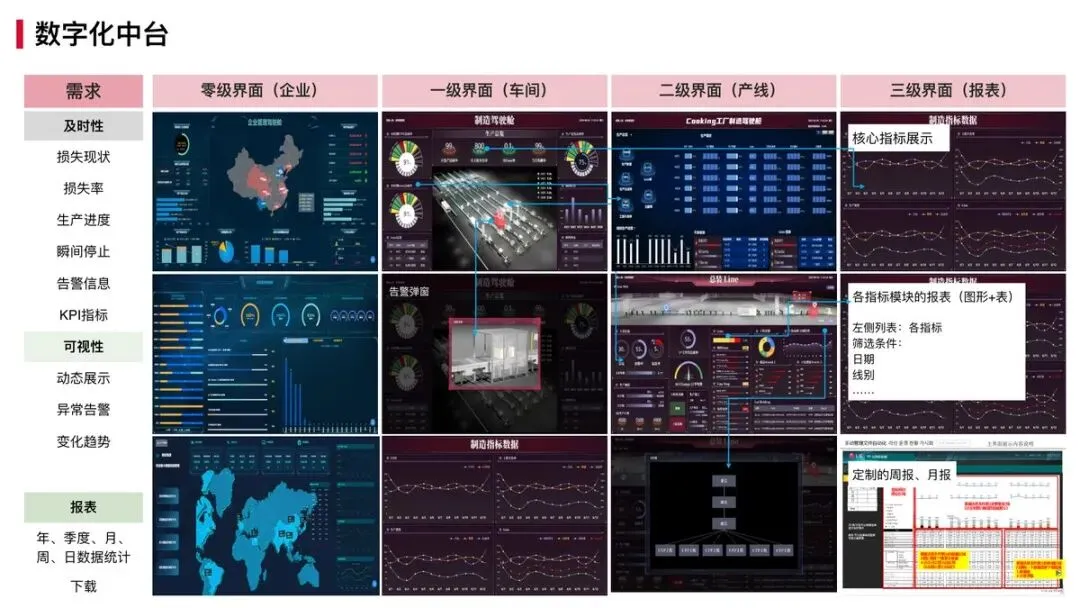

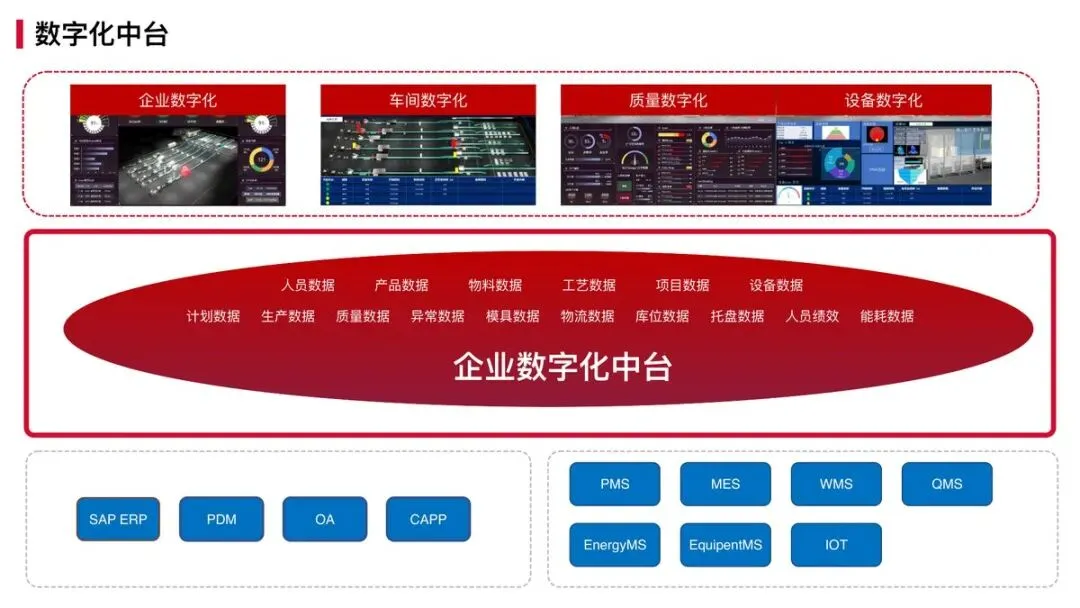

中台层则进一步拆分为业务中台与数据中台两大板块——业务中台汇聚设备中心、订单中心、计划中心等核心业务场景，并将业务数据向数据中台输送进行治理，

数据模型则对接MOM、WMS、APS、能耗系统、IOT平台等多元数据源，完成数据入湖、治理、订阅及API网关统一调用，最终形成可供孪生工厂调用的业务数据模型。

（二）数据模型驱动的虚实映射

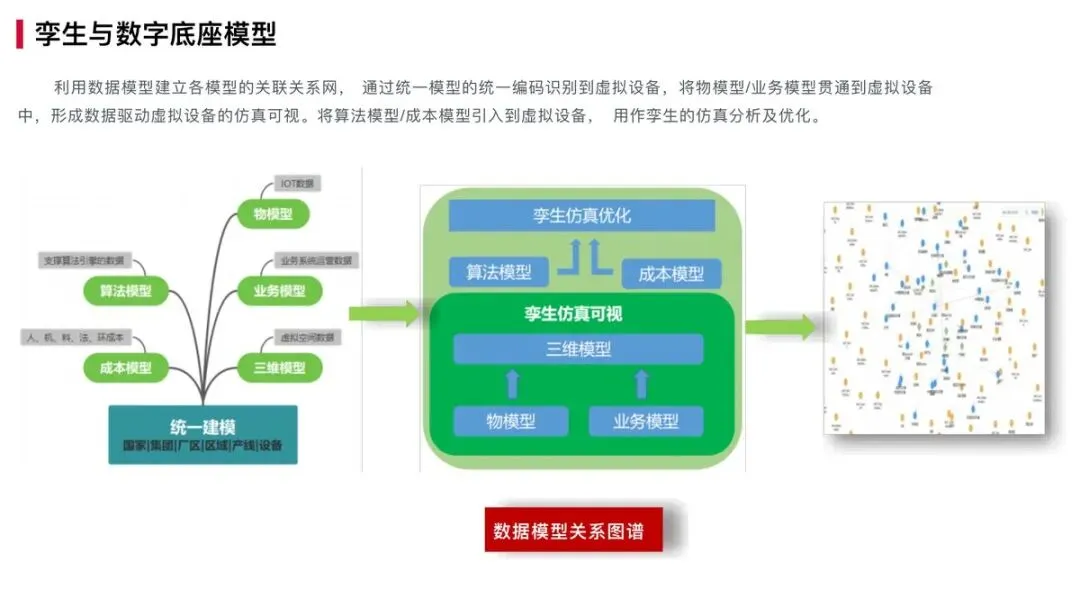

数字孪生的本质是以数据模型构建物理世界与虚拟世界的关联关系网。通过统一模型的编码体系识别虚拟设备，将物模型与业务模型贯通至虚拟设备中，形成数据驱动的仿真可视体系。

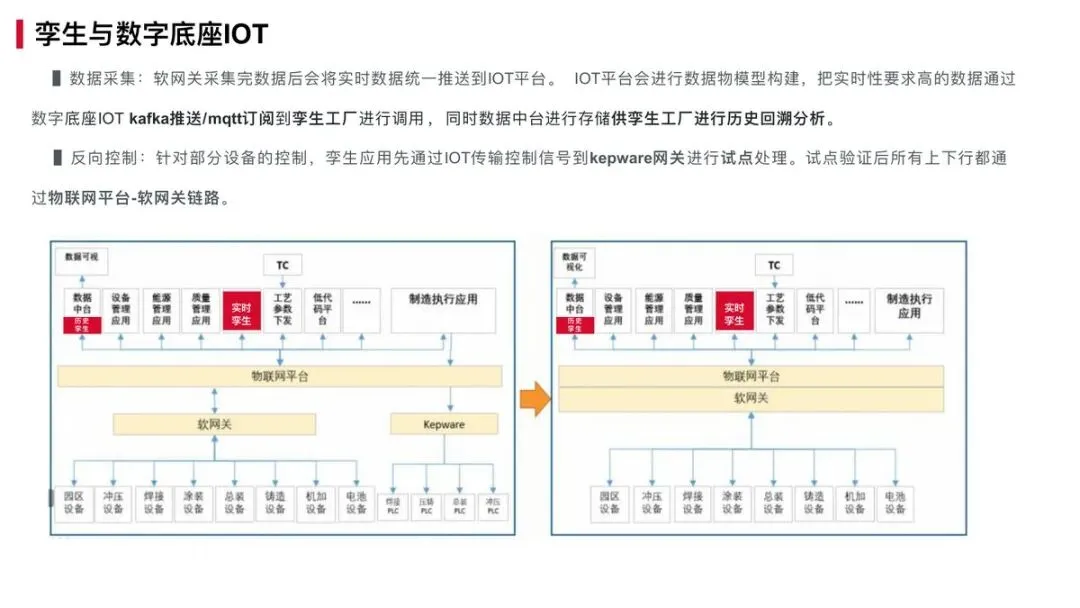

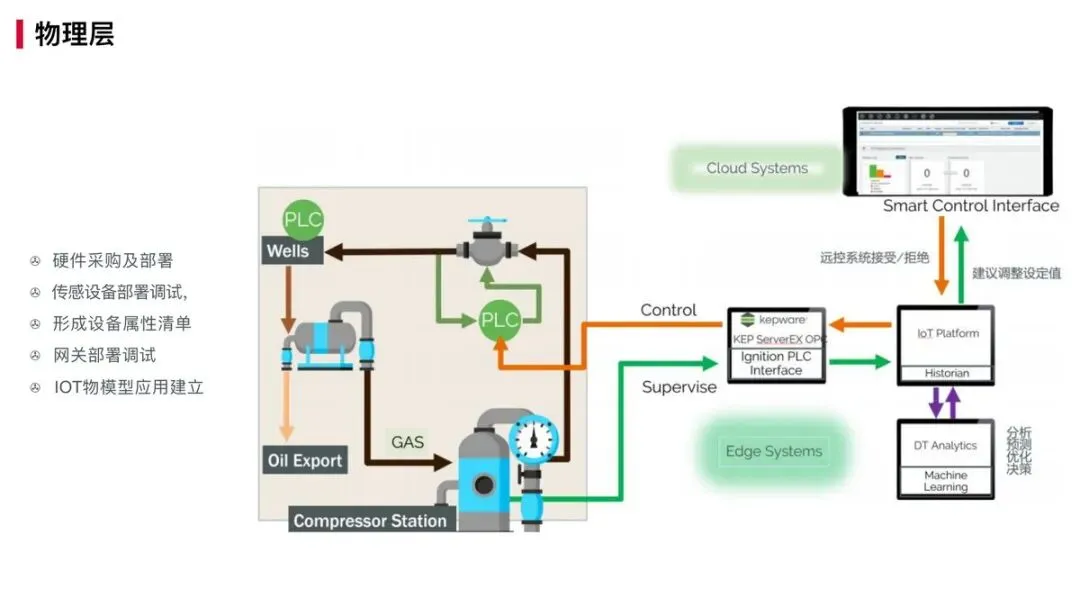

在此基础上，算法模型与成本模型被引入虚拟设备，用于孪生仿真分析与优化决策。这一能力的实现依赖于IOT平台的实时数据采集与反向控制机制——软网关将实时数据推送至IOT平台，完成物模型构建后，高频数据通过Kafka推送或MQTT订阅进入孪生工厂调用，同时数据中台完成存储供历史回溯分析。

反向控制链路则通过IOT传输控制信号至Kepware网关进行试点处理，验证后通过物联网平台-软网关链路实现全量设备管控。

（三）三维驱动与仿真优化的双引擎支撑

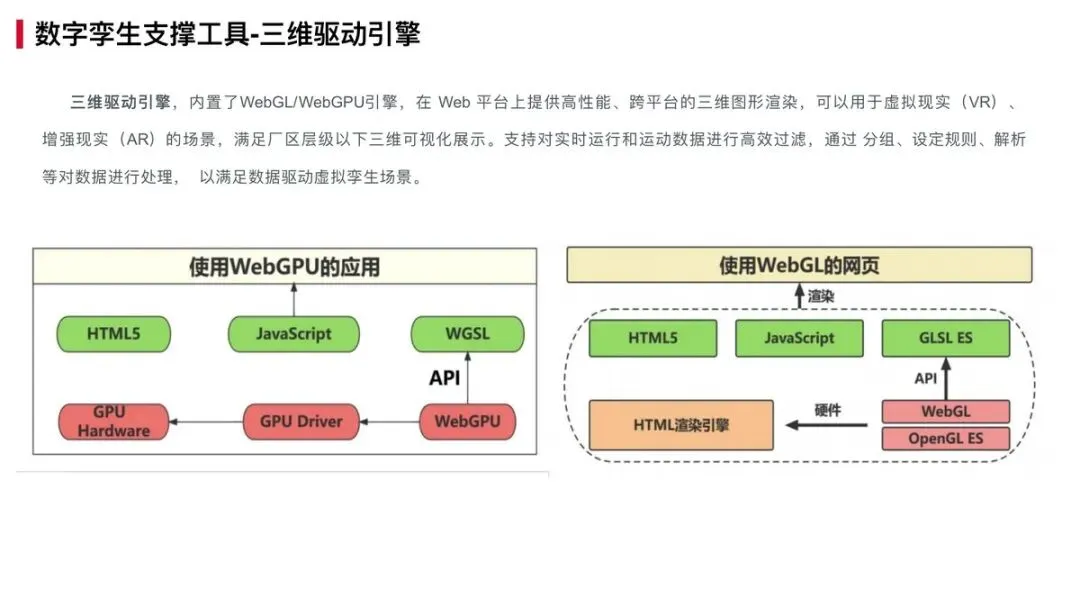

数字孪生的可视化呈现依赖三维驱动引擎与仿真优化引擎的双重支撑。三维驱动引擎内置WebGL与WebGPU渲染能力，在Web平台提供高性能、跨平台的三维图形渲染，支持厂区层级以下的可视化展示，并可对实时运行与运动数据进行高效过滤与解析，驱动虚拟孪生场景。

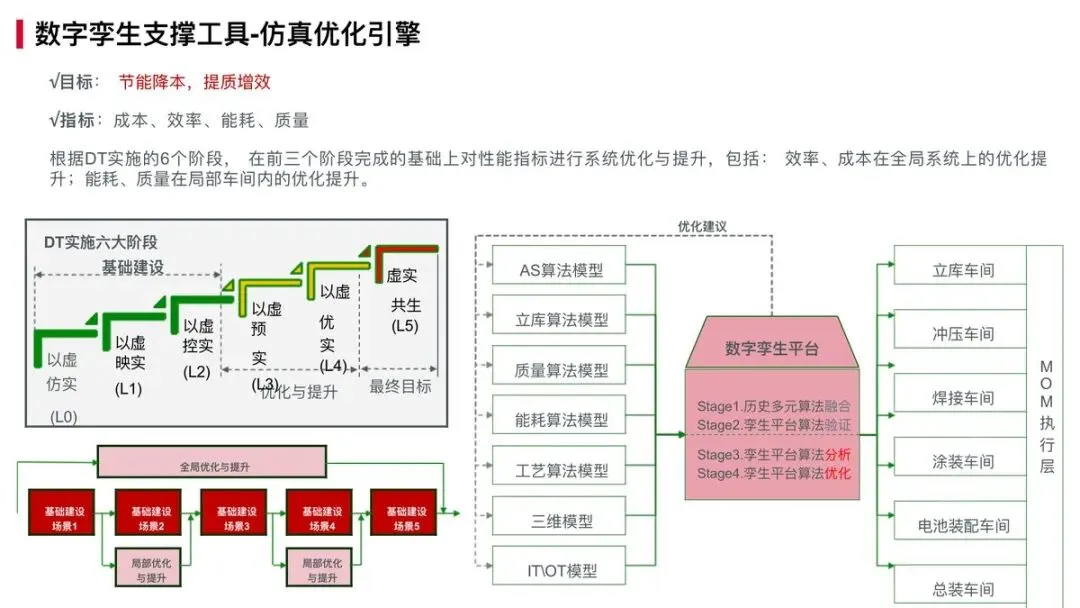

仿真优化引擎则以"节能降本、提质增效"为目标，覆盖成本、效率、能耗、质量四大核心指标，遵循DT实施六大阶段——从基础建设（L0）到以虚映实（L1）、以虚控实（L2）、以虚预实（L3），最终实现以虚优实（L4）与共生（L5）的递进目标。工艺算法模型、能耗算法模型、AS算法模型、立库算法模型、质量算法模型构成完整的算法矩阵，支撑局部车间与全局系统的分层优化。

02 解决方案：三阶段递进的落地路径

（一）概念定义：数字孪生工厂的核心要义

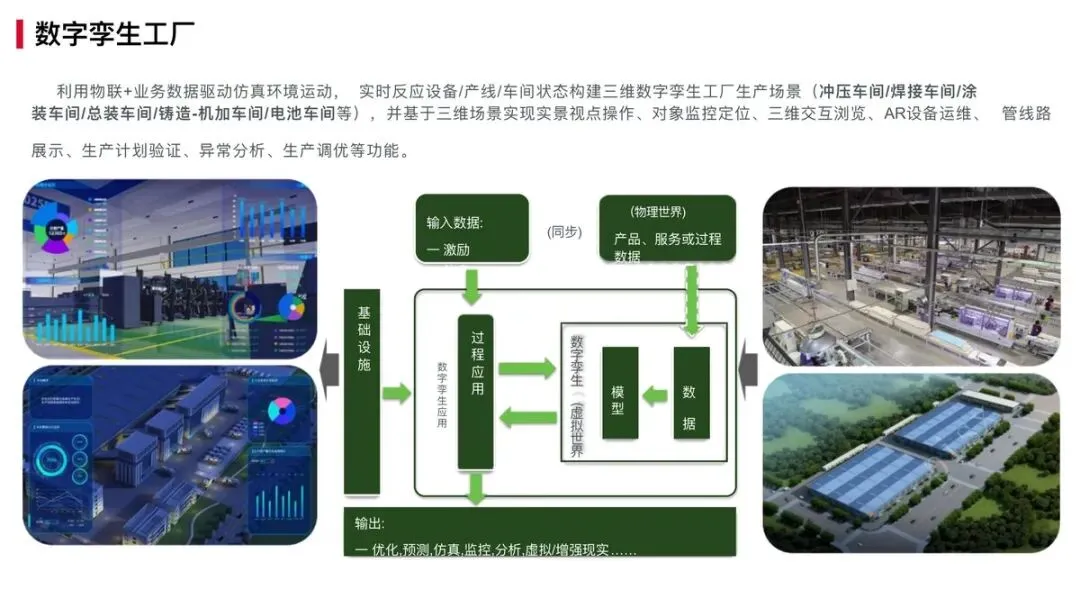

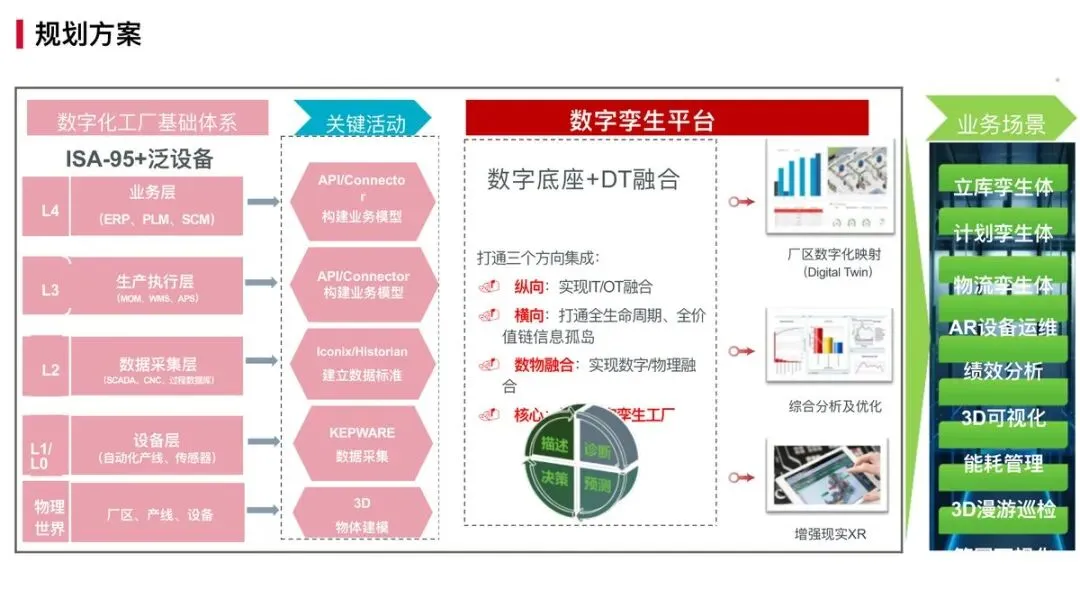

数字孪生工厂，是以IOT物联数据与业务数据共同驱动仿真环境运行，实时映射设备、产线与车间状态的三维数字化生产场景。其核心在于打通纵向IT/OT融合、横向全生命周期全价值链贯通、以及数物融合三大方向，构建"物理世界—数据采集—模型构建—仿真分析—反向控制"的闭环体系。

与传统的MES可视化看板不同，数字孪生工厂不是静态的数据翻牌，而是一个具备感知、诊断、预测、优化能力的动态孪生体。三者核心区别清晰明确：传统可视化作"被动展示"，数字孪生强调"主动映射+仿真推演+优化决策"。

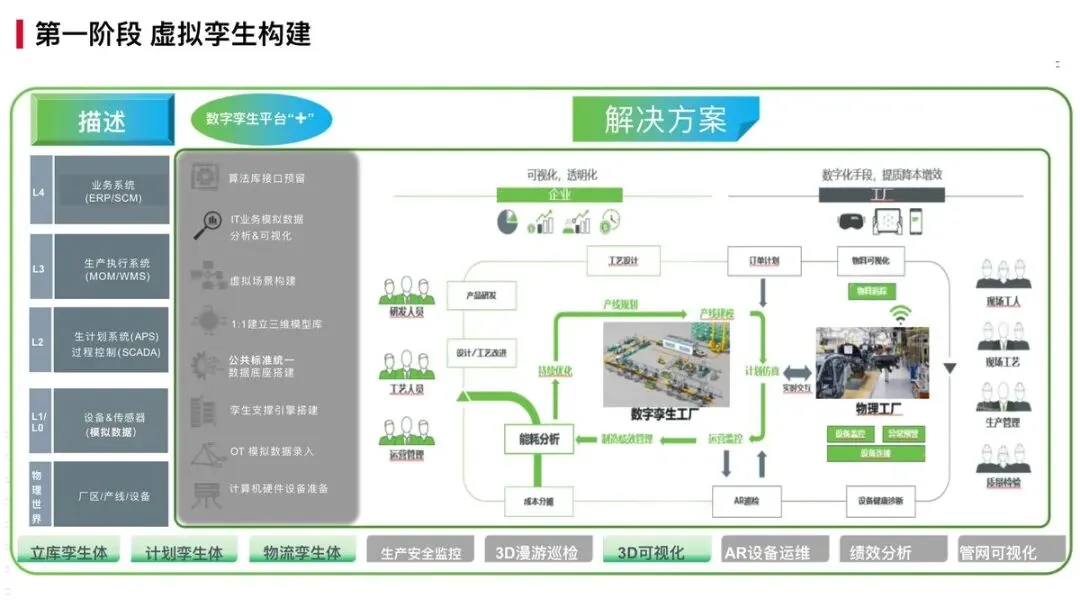

（二）第一阶段：虚拟孪生构建

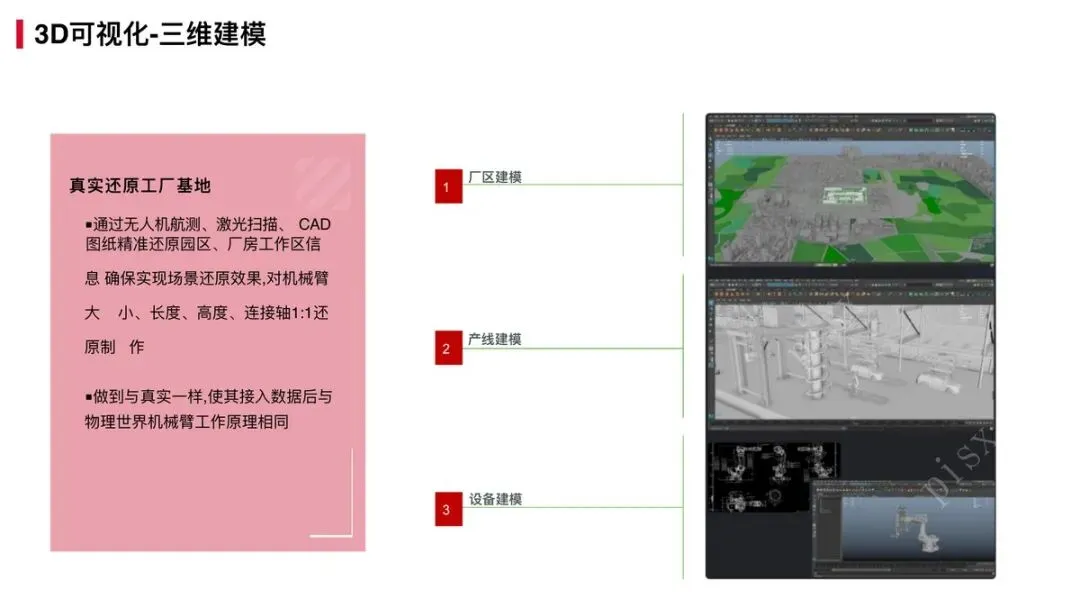

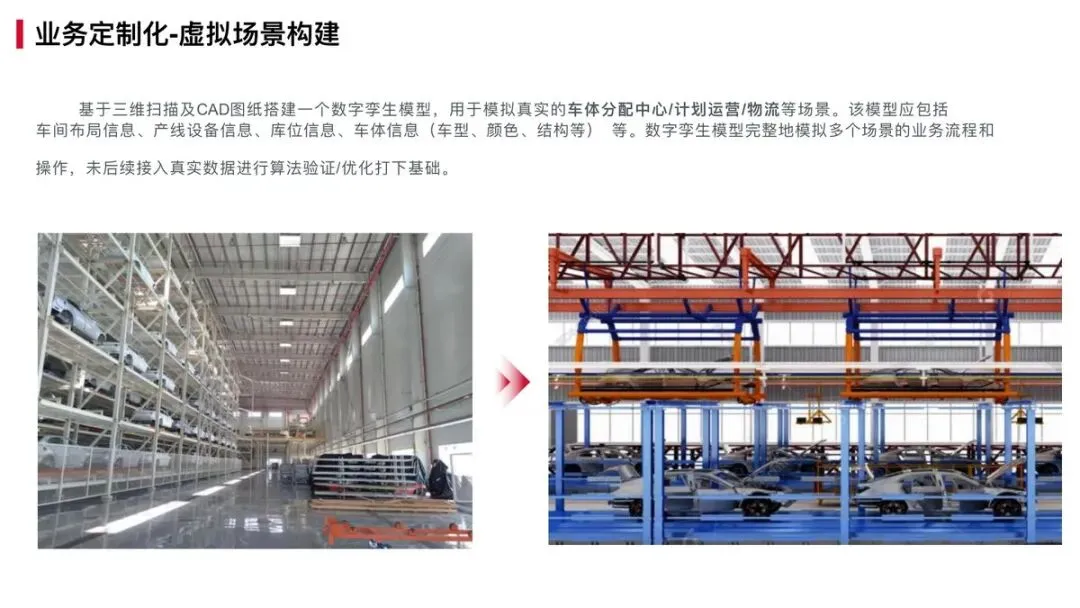

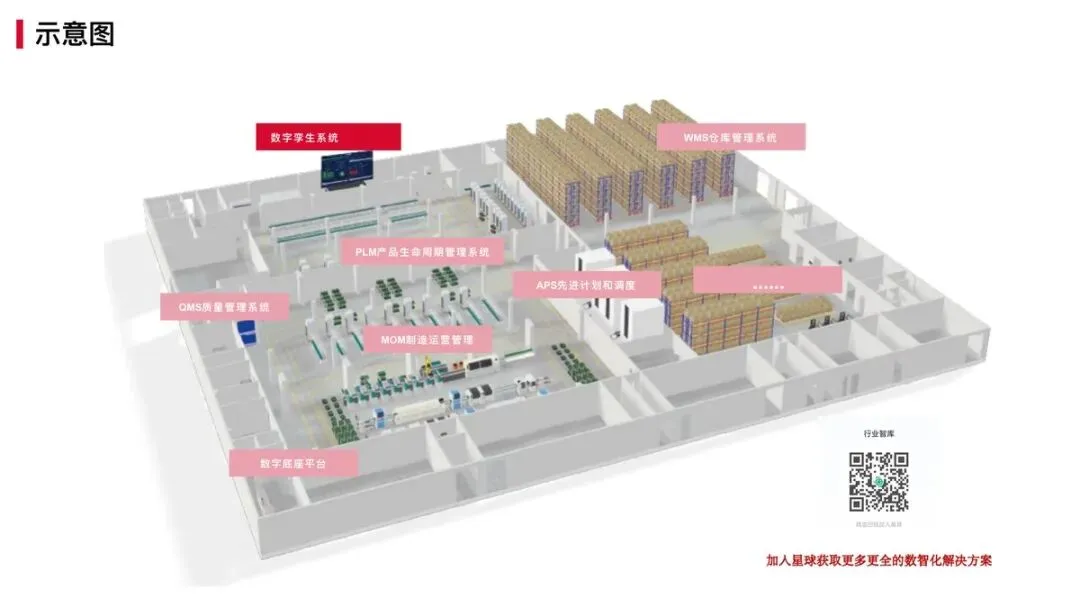

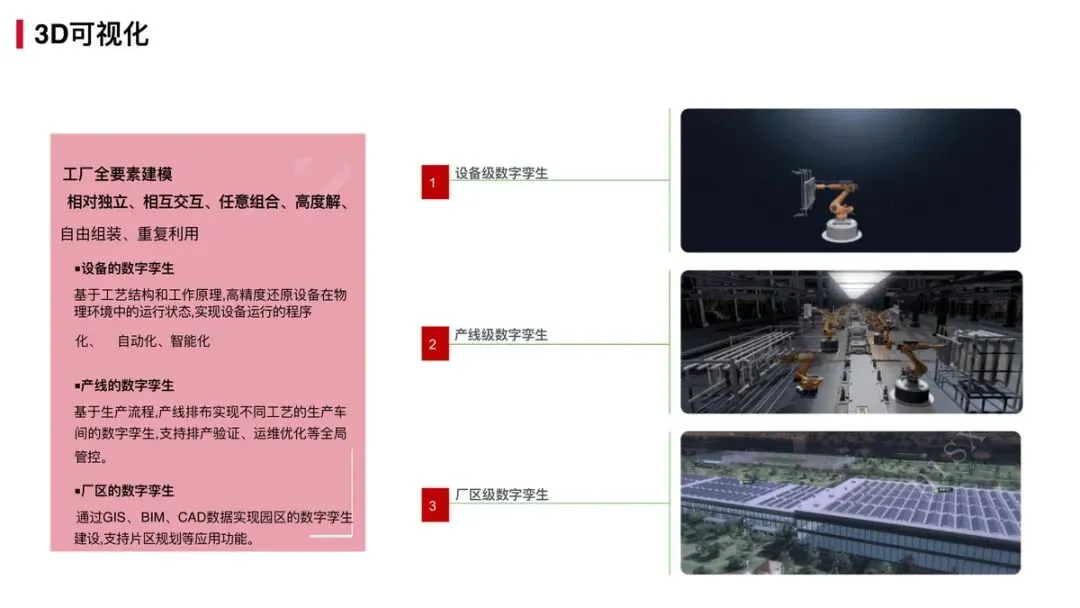

第一阶段的核心任务是完成虚拟场景构建与数据底座搭建。基于三维扫描及CAD图纸构建孪生模型，涵盖车间布局、产线设备、库位信息、车体信息等全要素。三维模型覆盖设备级、产线级、厂区级三个层级——设备级基于工艺结构和工作原理实现1:1高精度还原，产线级基于生产流程实现排产验证与运维优化，厂区级通过GIS、BIM、CAD数据实现园区数字化。

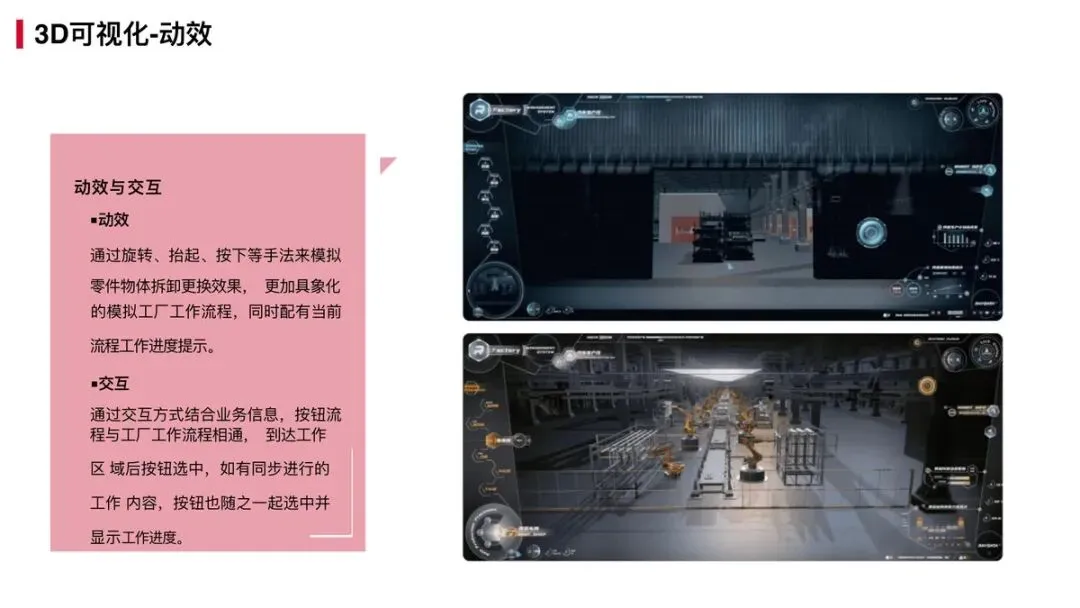

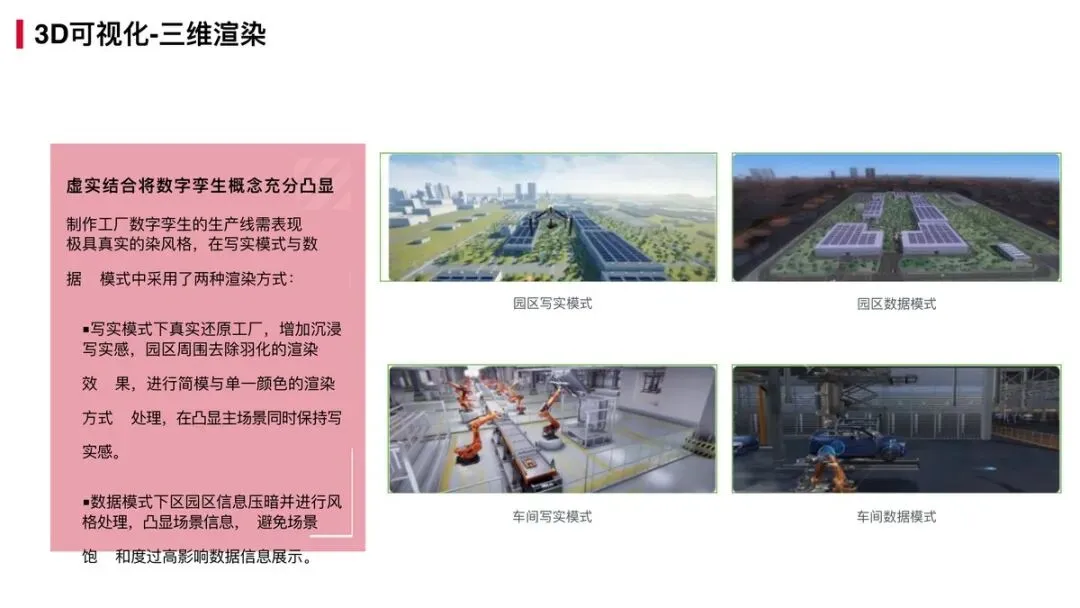

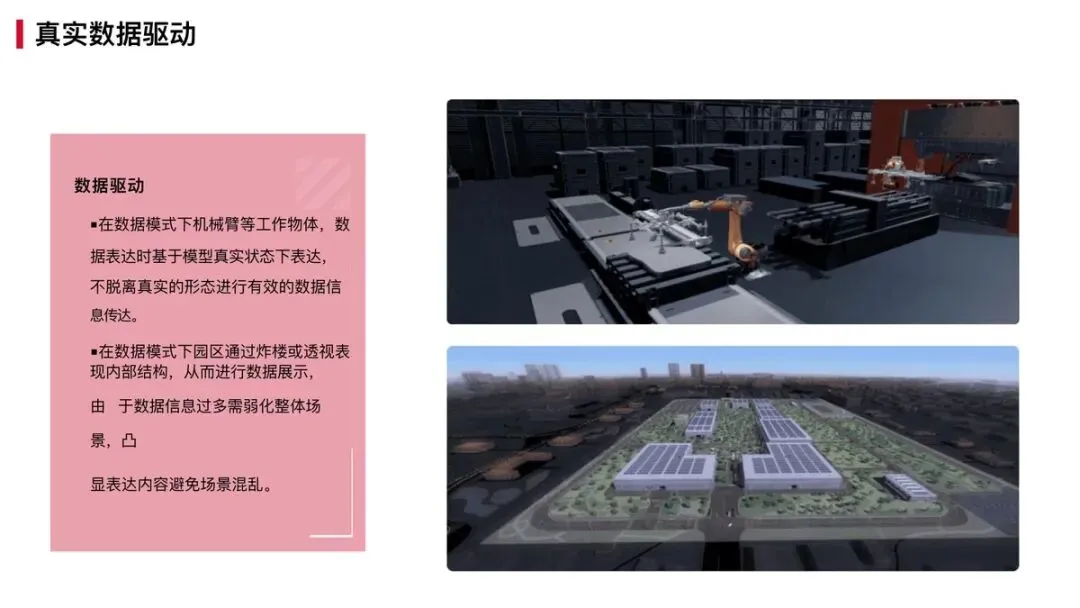

渲染层面采用写实模式与数据模式两种风格，写实模式真实还原工厂沉浸感，数据模式则压暗环境信息以凸显数据内容。动效与交互层面，通过旋转、抬起、按下等手法模拟零件拆卸更换，结合按钮流程同步实现工作进度可视化。

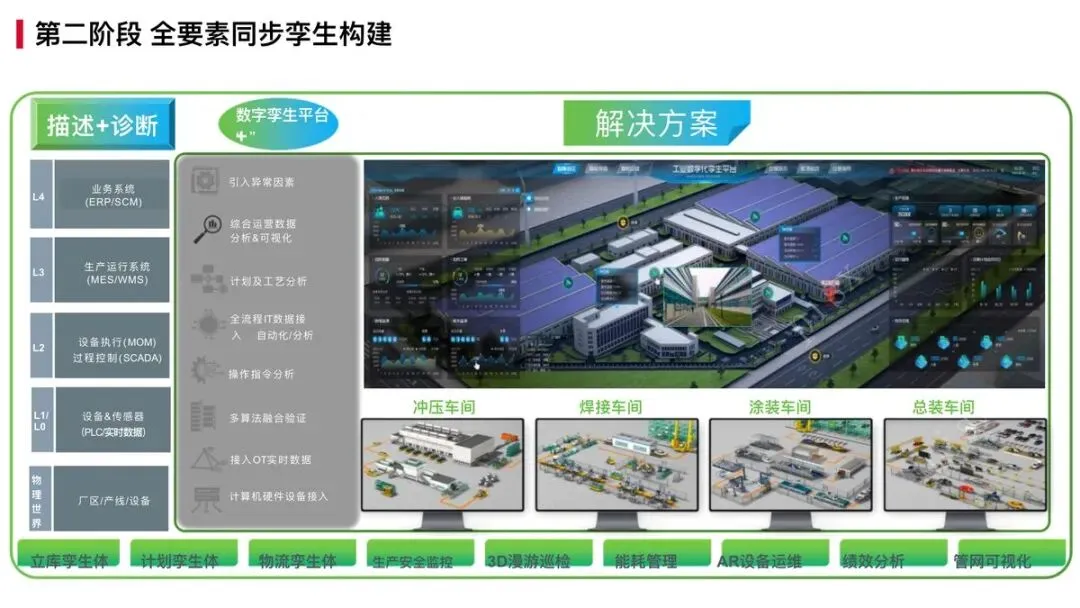

（三）第二阶段：全要素同步孪生构建

进入第二阶段，核心能力从"静态建模"升级为"动态同步"。接入OT实时数据后，孪生场景实现与物理世界同步运动，实时反映设备、产线与车间状态。在这一阶段，方案聚焦四大业务场景：

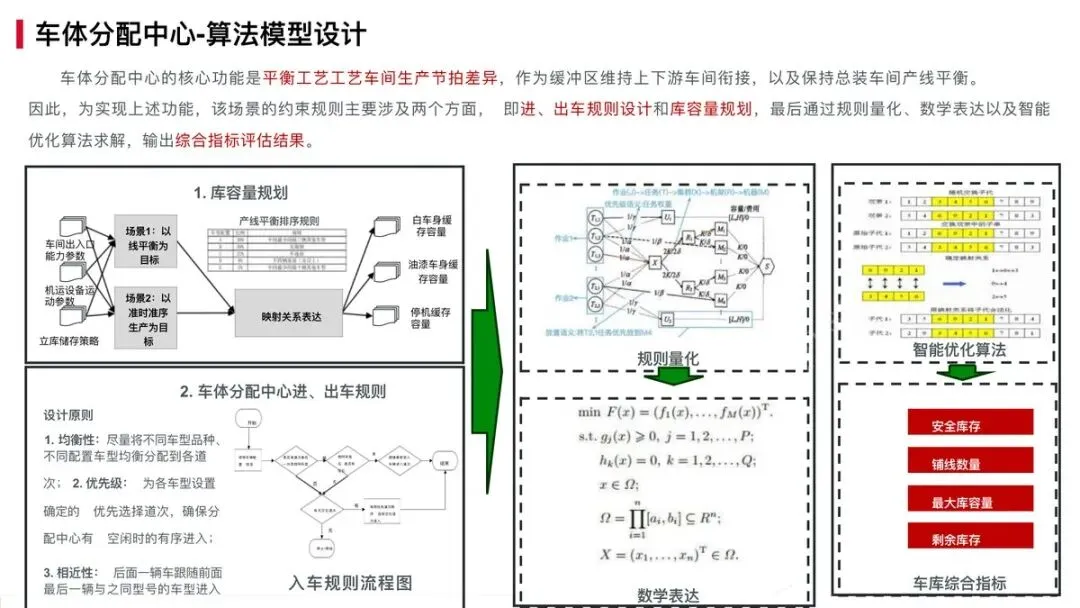

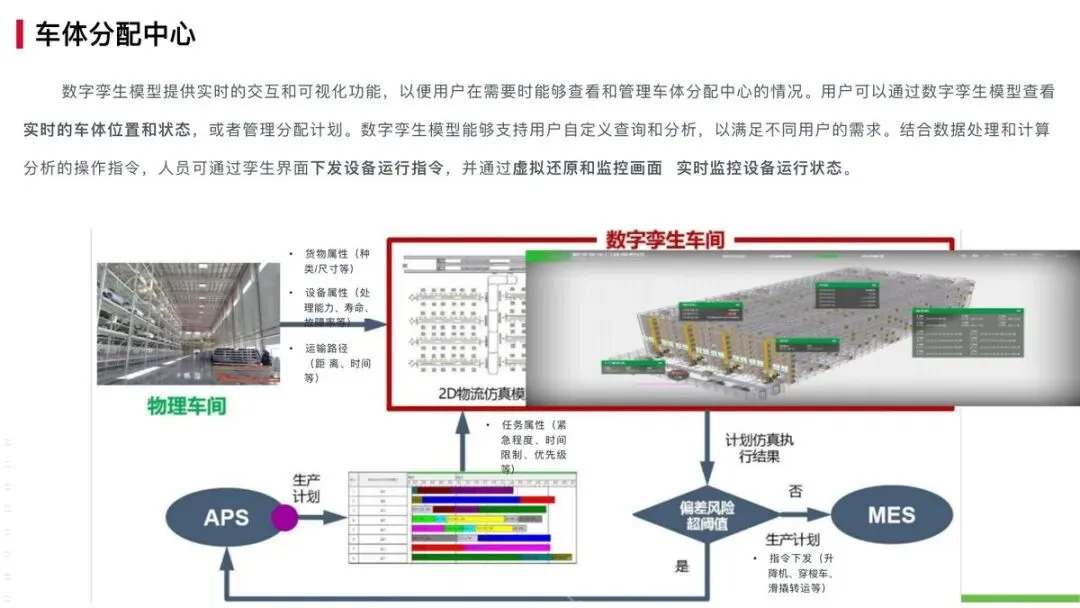

车体分配中心。 核心功能是平衡工艺车间生产节拍差异，作为缓冲区维持上下游衔接。通过库容量规划与进/出车规则设计，结合均衡性、优先级、相近性三大原则，运用智能优化算法求解综合指标评估结果，实现产线平衡与准时准序生产。

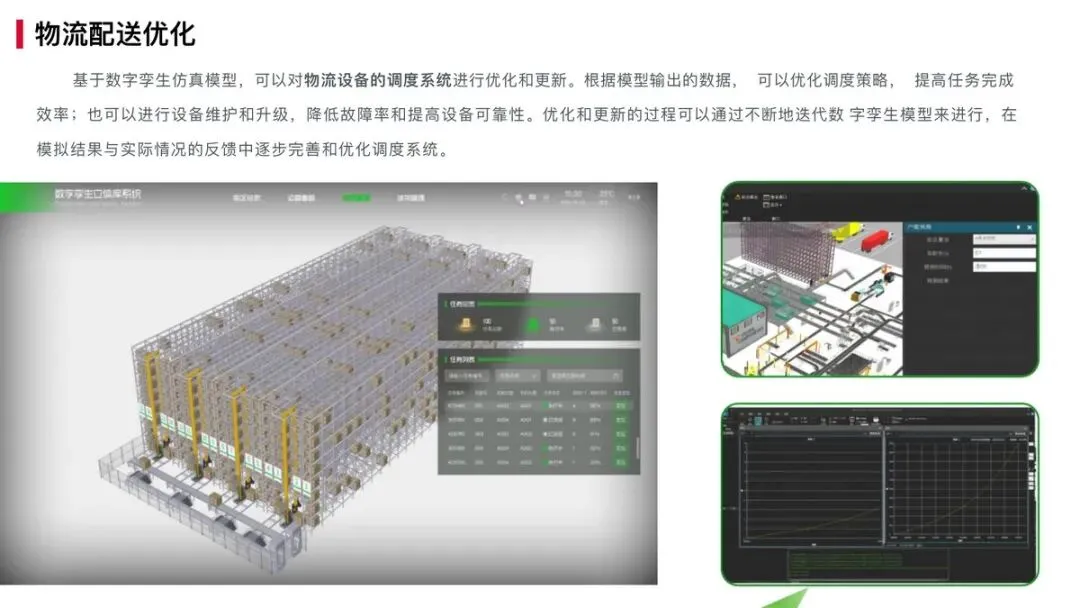

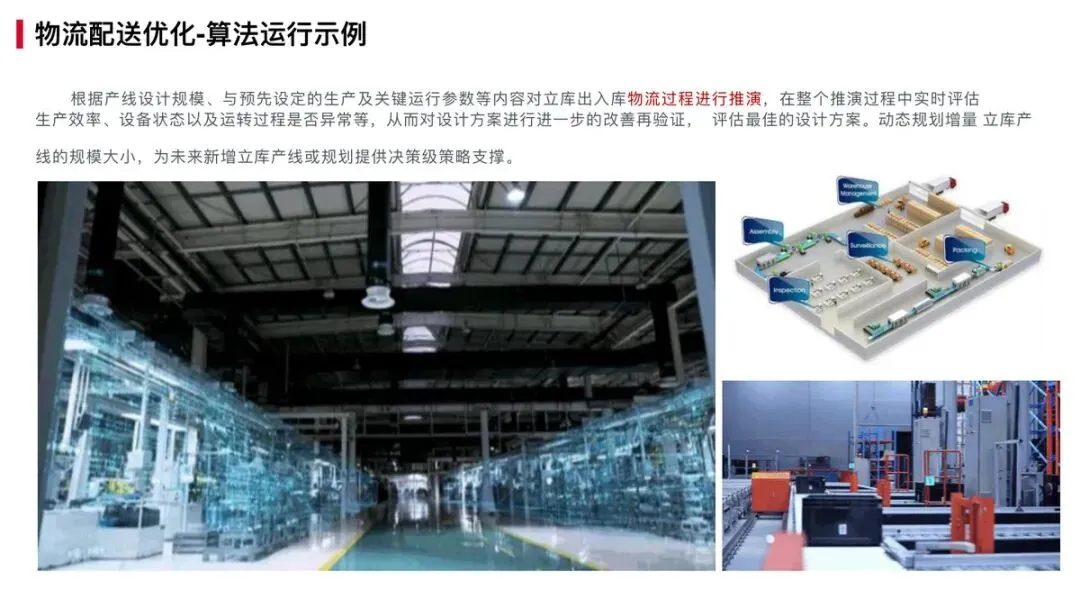

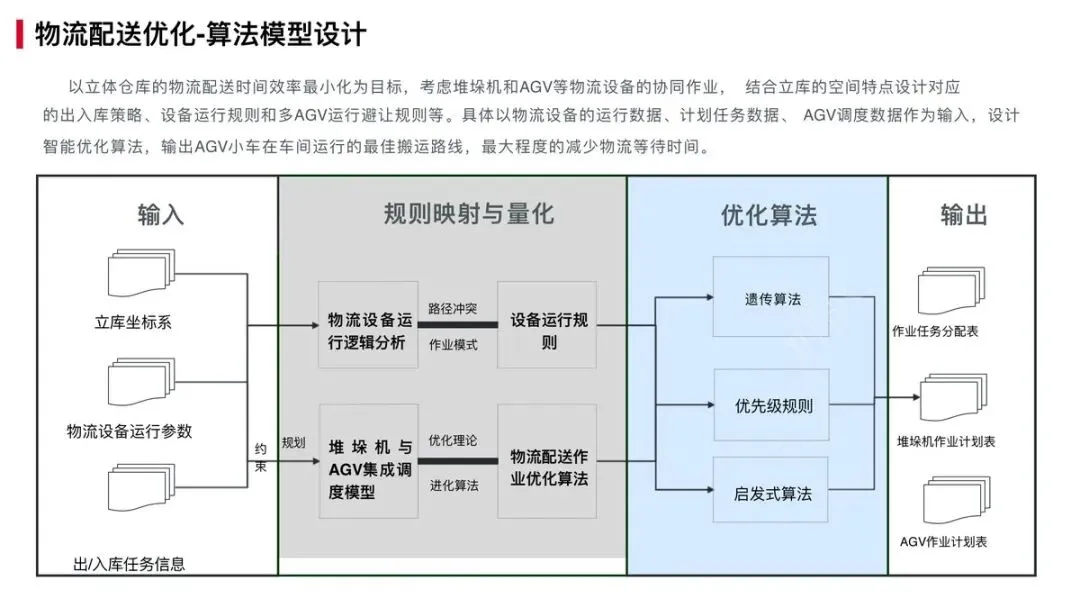

物流配送优化。 以立体仓库物流配送时间效率最小化为目标，考虑堆垛机与AGV等物流设备的协同作业，设计出入库策略与多AGV避让规则。通过进化算法与遗传算法，输出AGV最佳搬运路线与作业计划表，最大程度减少物流等待时间。

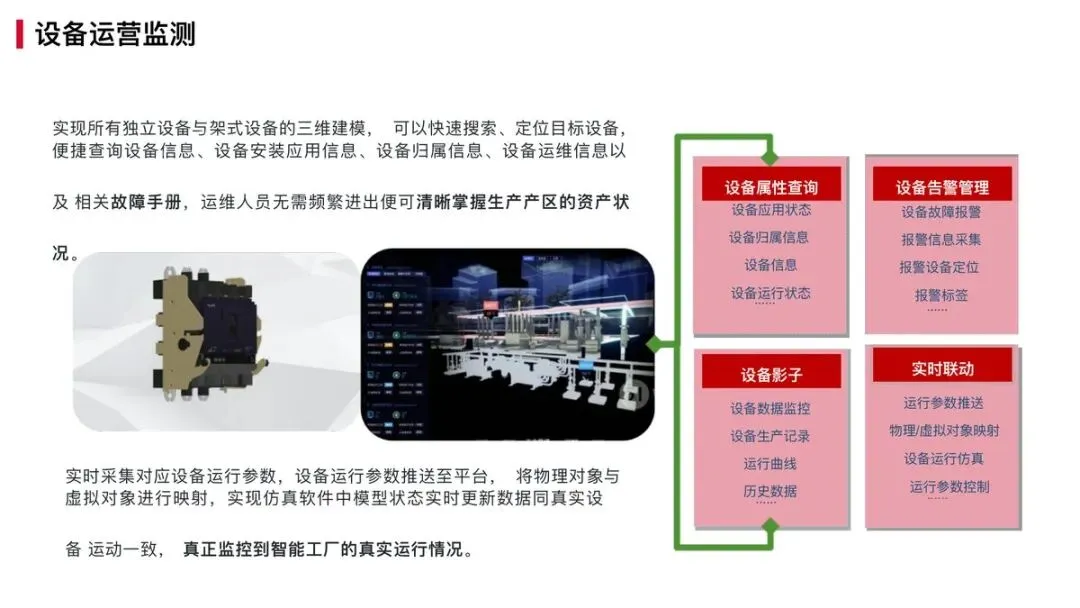

设备运营监测。 实现所有设备的三维建模与快速定位，支持设备信息、运维信息、故障手册的一键查询。实时采集设备运行参数，将物理对象与虚拟对象进行映射，实现模型状态实时更新。设备故障报警系统支持报警信息采集、设备定位、告警标签与实时联动。

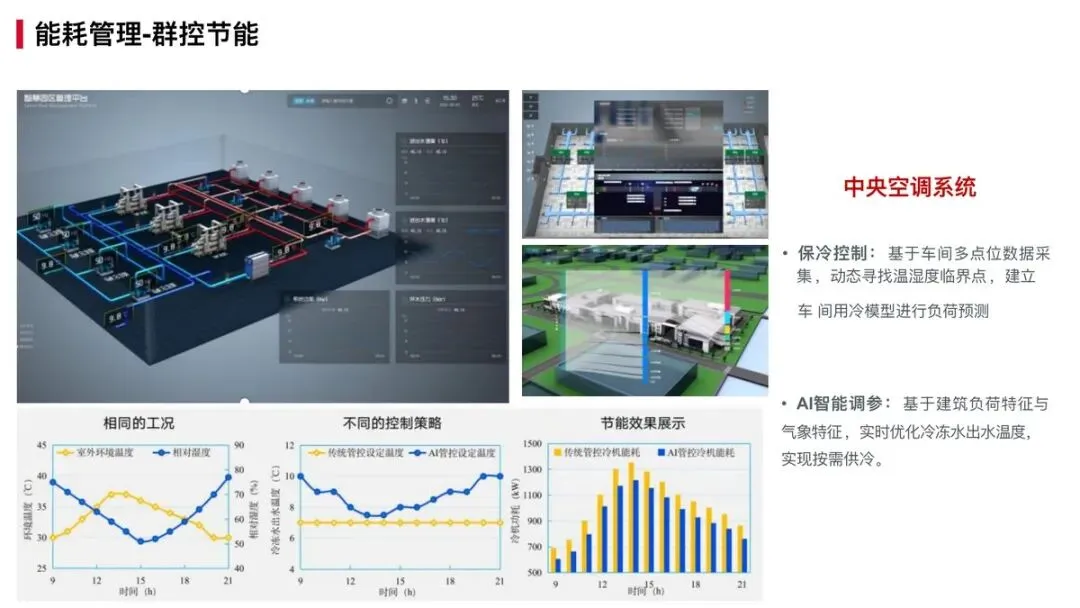

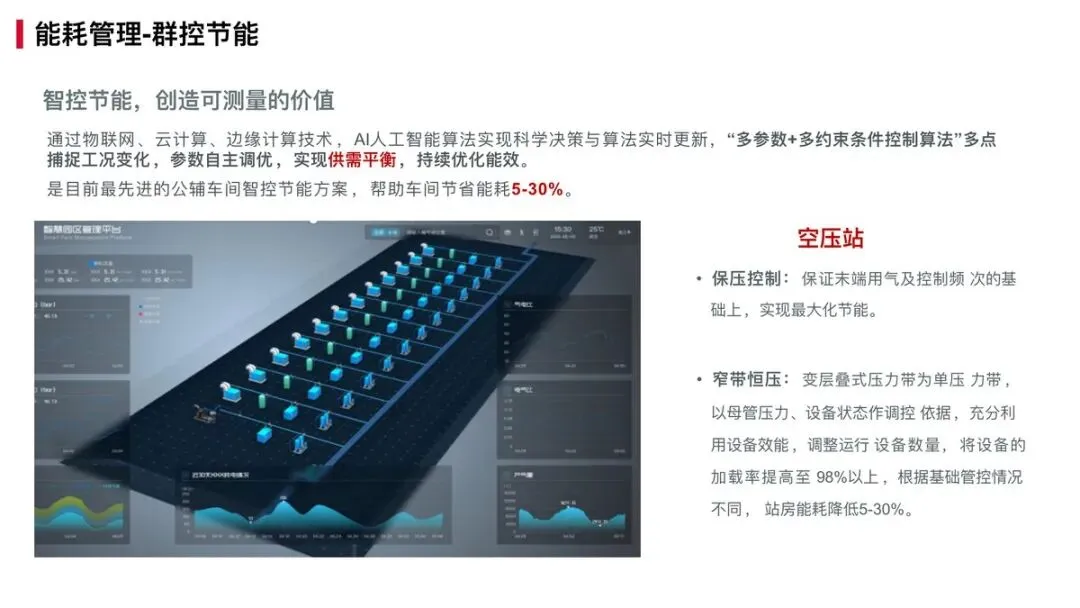

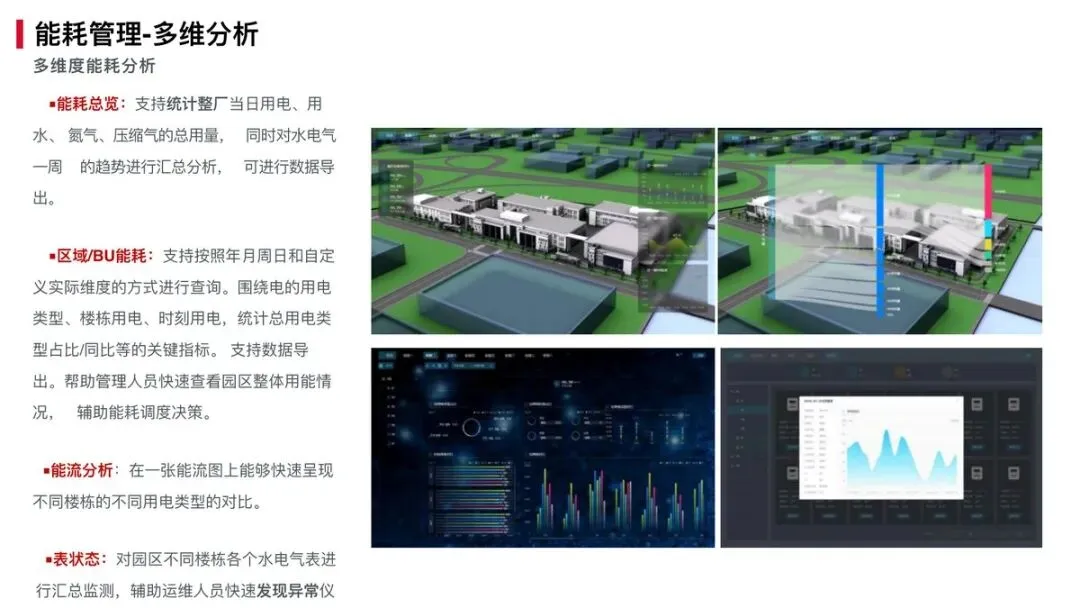

能耗管理与群控节能。 多维度能耗分析覆盖能耗总览、区域/BU能耗、能流分析与表状态监测。群控节能方案依托物联网、云计算、边缘计算与AI算法，实现"多参数+多约束条件控制"，通过保压控制、窄带恒压、保冷控制、AI智能调参等技术手段，帮助车间节省能耗5%—30%。

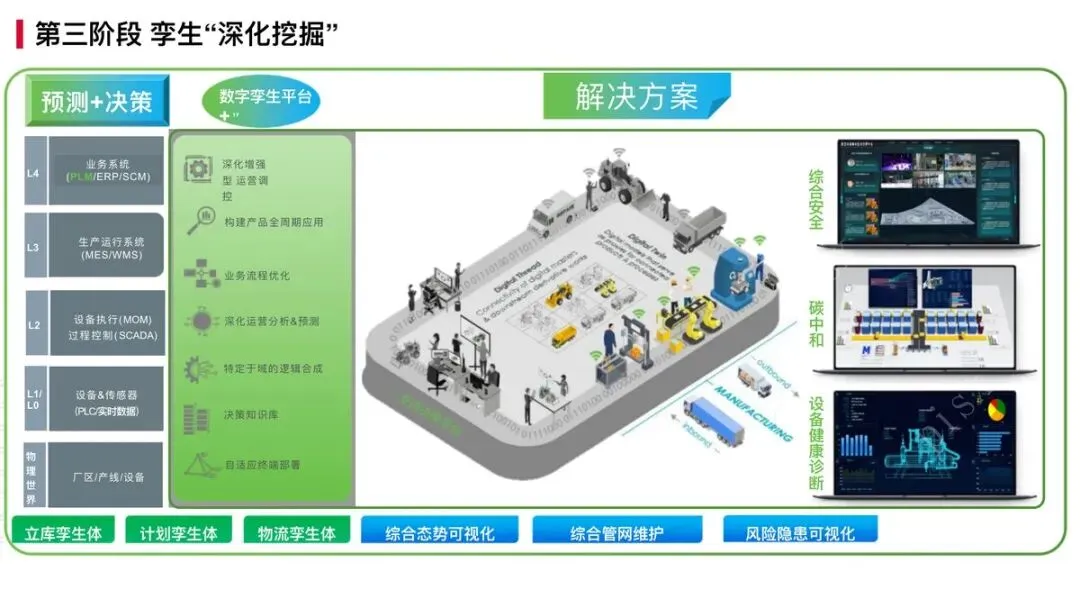

（四）第三阶段：孪生深化挖掘

第三阶段指向数字孪生的高级形态——从"看得见、控得住"走向"算得准、决策优"。核心建设内容涵盖业务流程优化、深化运营分析及预测、特定领域的逻辑合成、决策知识库构建以及产品全周期应用。

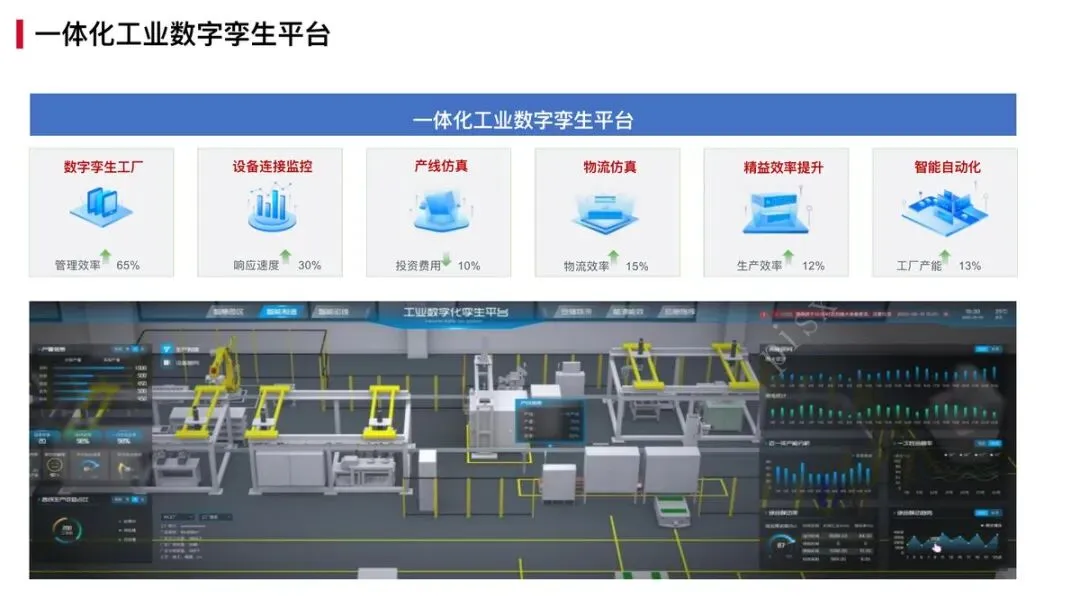

在这一阶段，孪生体不再仅服务于生产监控，而是融入综合安全管理、碳中和路径规划、综合管网维护、设备健康诊断、风险隐患可视化、深化增强型运营调度与自适应终端部署等全局场景。数字孪生平台的整体效能指标印证了其战略价值：物流效率提升15%、生产效率提升12%、响应速度提升30%、工厂产能提升13%、管理效率提升65%、投资费用降低10%。

03 实施保障：平台化能力支撑规模化落地

（一）三维建模与低代码开发

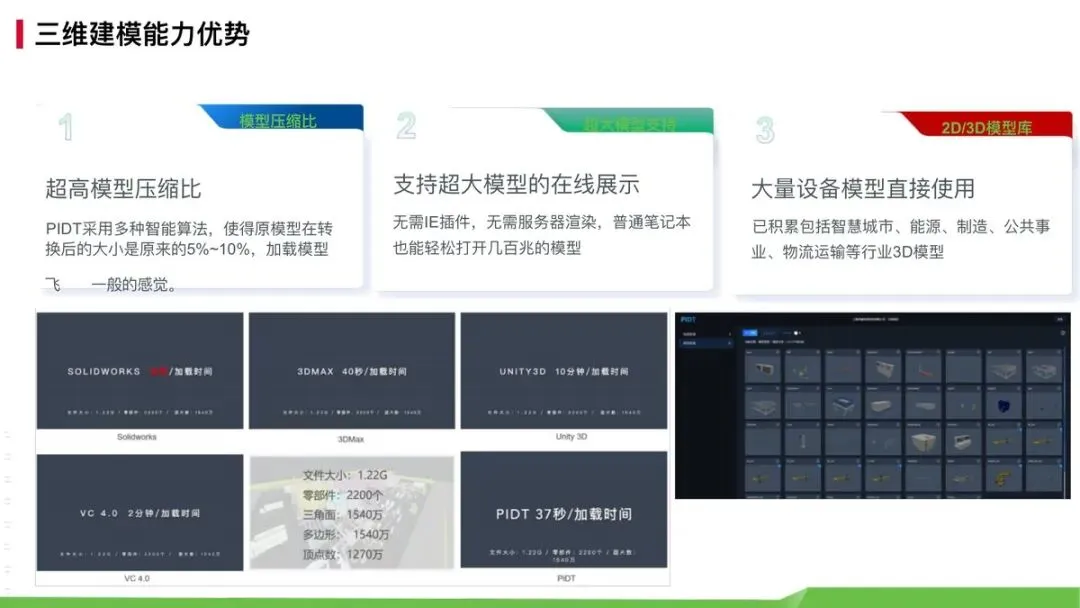

实施层面的核心竞争力体现在三维建模能力与快速开发能力。超大模型支持方面，无需IE插件、无需服务器渲染，普通笔记本即可在线展示数百兆模型。配套模型库已积累智慧城市、能源、制造、公共事业、物流运输等行业3D模型。

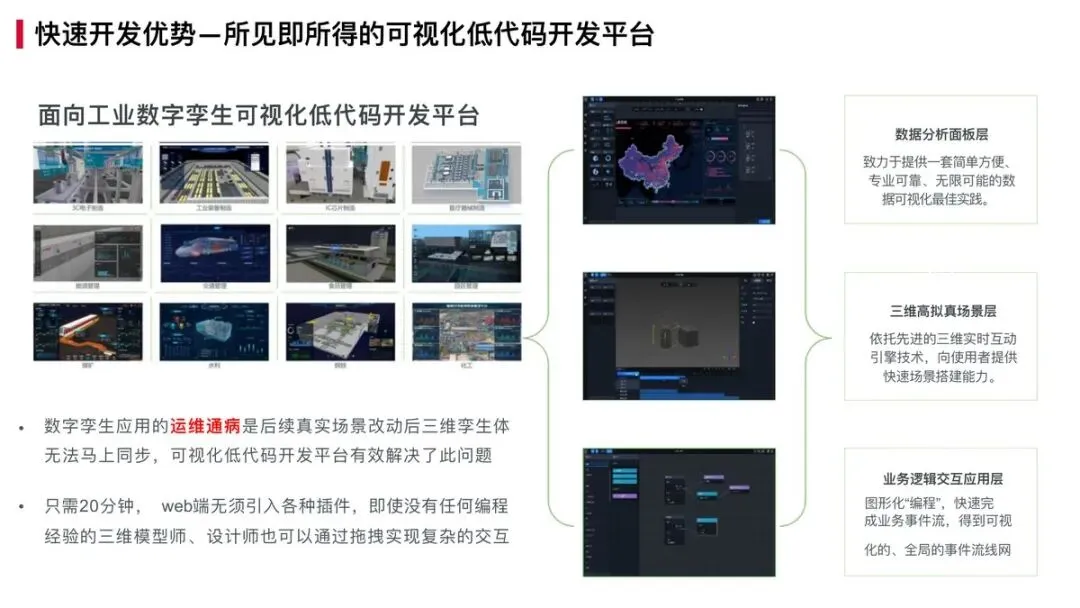

模型压缩比方面，采用多种智能算法将原模型压缩至原始大小的5%—10%。低代码开发平台则有效解决了后续真实场景改动后孪生体无法同步的行业通病——三维模型师与设计师无需编程经验，即可通过拖拽实现复杂交互与数据分析面板搭建。

（二）XR能力扩展与算法架构体系

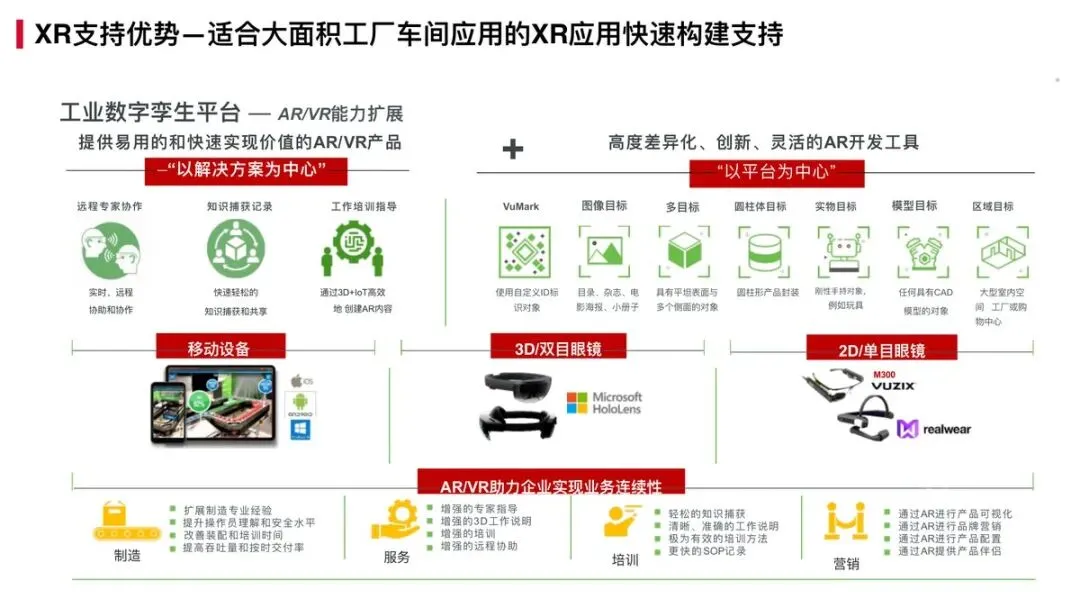

AR/VR能力扩展是数字孪生工厂"走出监控室、走进车间"的关键。平台提供定制ID标识、CAD模型、大型室内空间等多种对象识别方式，覆盖产品可视化、品牌营销、产品配置、远程专家协作、知识捕获、工作培训指导与增强型远程协助等应用场景。

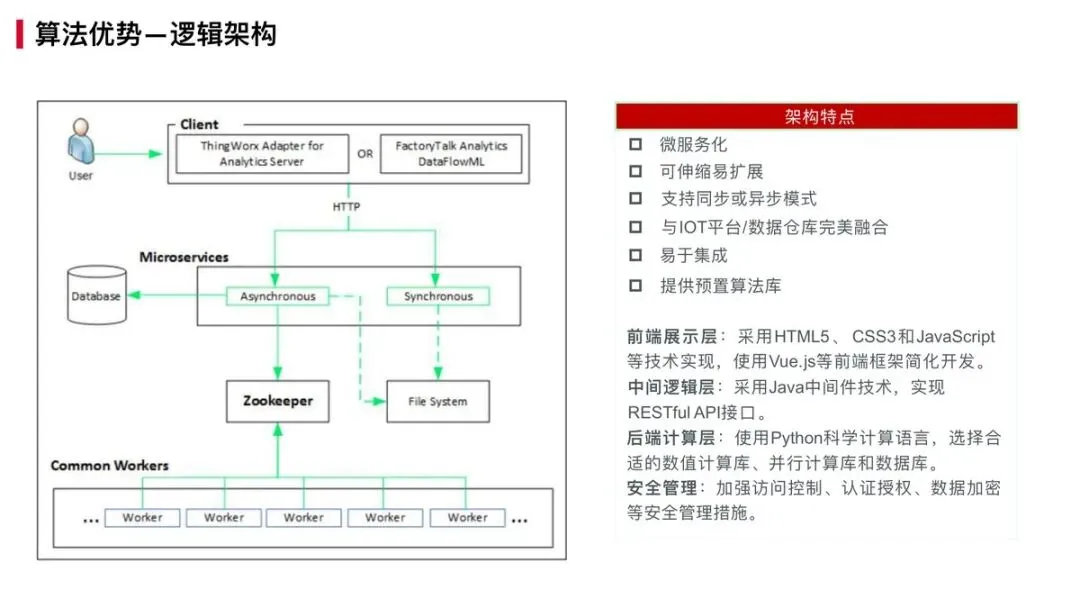

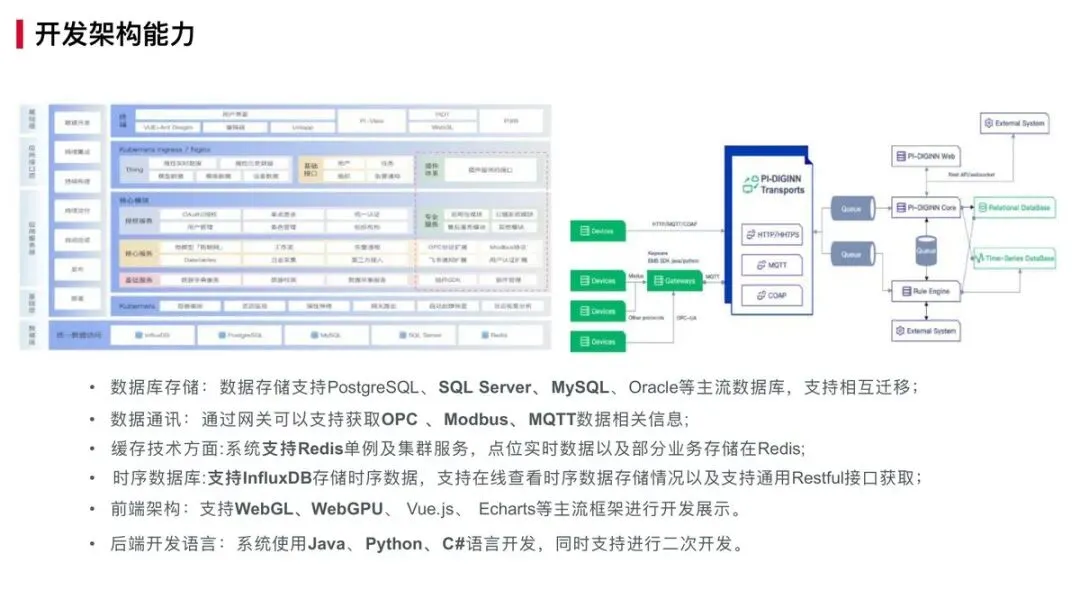

算法架构层面，系统采用微服务化、可伸缩易扩展的设计，支持同步与异步模式，与IOT平台及数据仓库实现融合，内置预置算法库。前端采用Vue.js等框架，中间层以Java实现RESTful API，后端以Python科学计算库完成数值计算与并行分析，形成完整的三层技术栈。

（三）兼容性保障

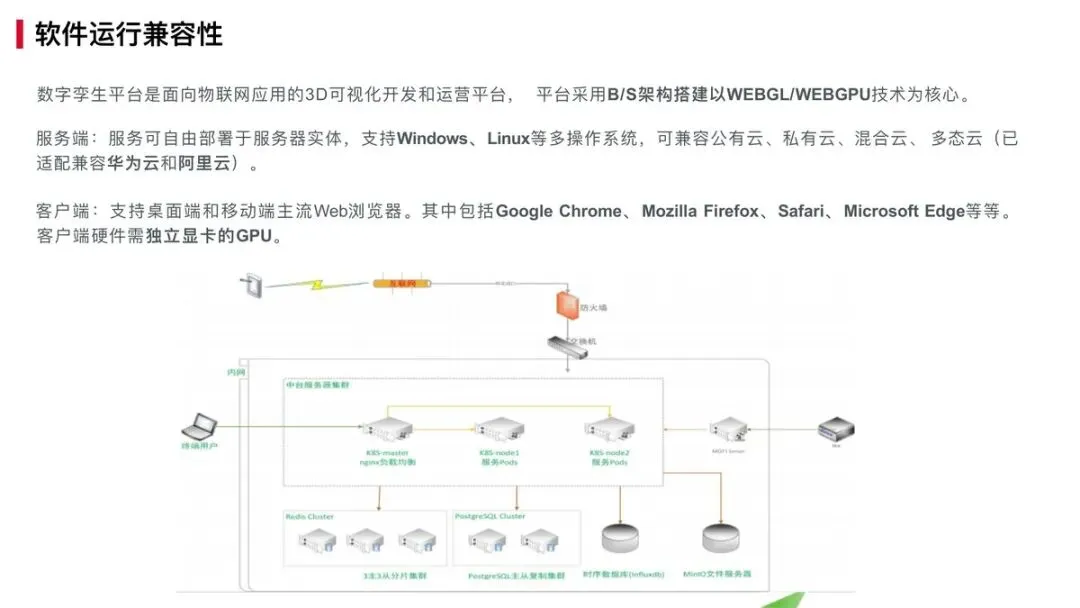

平台采用B/S架构，以WebGL/WebGPU技术为核心，服务端可自由部署于Windows、Linux等多操作系统，兼容公有云、私有云、混合云与多态云（已适配华为云与阿里云）。客户端支持Chrome、Firefox、Safari、Edge等主流浏览器，仅需独立显卡GPU即可流畅运行。

数字孪生智慧工厂的建设，本质上是对制造业"感知-决策-执行"闭环的数字化重构。从虚拟构建到全要素同步，再到深化挖掘与智能决策，三个阶段递进清晰、逻辑自洽。

伴随"十五五"新型工业化进程的全面加速，数字孪生技术将从单点应用走向系统集成，从辅助工具走向核心引擎，成为制造企业构建新质生产力、实现高质量发展的关键支撑。
