前置技术声明
本报告为基于美国公开学术文献、美军公开专利、红外制导通用理论、空空导弹代际技术特征拆解的研究成果。严格遵守ITAR管控规范。
报告所有技术架构、信号处理链路、算法模型、软件范式、状态机逻辑、滤波解调机制，均通过红外光电探测原理、模拟/数字信号处理通用理论、扫描成像制导机理、公开迭代资料逆向推导、重构、归纳得到，属于可公开验证的通用工程技术框架，可用于学术研究、工程仿真、算法复现、教学建模与装备技术迭代分析。
本报告完整覆盖AIM-9第一代调制盘点源制导、第二代玫瑰扫描亚成像制导、第三代焦平面成像制导的软件架构、信号处理全链路、核心算法、抗干扰逻辑、制导接口机制、技术代差本质，并附可落地的工程复现技术路径。
摘要
AIM-9“响尾蛇”系列近距空空导弹是全球量产规模最大、迭代周期最长、技术体系最成熟的红外制导空空导弹，其核心性能迭代本质是红外导引头信号处理体系与制导软件范式的迭代。从冷战早期纯模拟调制盘脉冲解调，到中期数字DSP玫瑰扫描几何解算，再到现代FPGA/ASIC全数字成像ATR智能制导，响尾蛇导引头完成了从“单点源光电探测”到“机器视觉智能识别跟踪”的跨越式升级。
本文以三代响尾蛇导引头技术代际划分为核心主线，逐层拆解AIM-9B/C/D/E第一代调制盘点源制导、AIM-9L/M/J/N第二代玫瑰扫描亚成像制导、AIM-9X第三代红外焦平面成像制导的硬件适配逻辑、软件架构范式、完整信号处理链路、核心解调与跟踪算法、抗干扰机制、制导接口逻辑与比例导引离散实现方案。
针对每一代导引头，本文从物理编码底层协议、信号流完整链路、核心算法数学模型、工程实现细节、缺陷与优化逻辑、实战抗干扰场景六个维度完成深度解析。同时梳理三代导引头软件架构的本质跃迁规律，针对学术研究、仿真建模、工程复现场景，提供分级可落地的技术实现路径，配套算法原理、状态机模型、信号处理逻辑与仿真建模方案。
研究表明：响尾蛇系列导弹的性能上限，并非完全由探测器硬件性能决定，更多取决于信号筛选、几何解算、多帧关联、图像认知、噪声抑制、状态机调度的软件与算法体系。三代技术迭代的核心逻辑，是从“依赖硬件物理特性解调信号”向“依赖软件算法认知目标”的范式升级。本报告可为红外制导技术研究、空空导弹装备溯源、制导算法仿真、抗干扰技术优化、新型红外导引头设计提供完整的理论支撑与工程参考。
关键词
AIM-9响尾蛇；红外导引头；信号处理链；制导软件；调制盘解调；玫瑰扫描；焦平面成像；ATR目标识别；比例导引；抗干扰算法
第1章 绪论
1.1 研究背景
近距格斗空空导弹是现代空战体系的核心末端杀伤装备，承担视距内空战格斗、自卫拦截、近程防空反导的核心作战任务。在超视距空战日趋成熟的现代空战场景中，近距格斗依旧是无法替代的终极作战模式，头盔瞄准、大离轴发射、发射后截获、抗诱饵干扰、复杂背景自适应跟踪等能力，已经成为衡量第四代、第五代空空导弹的核心指标。
AIM-9“响尾蛇”系列空空导弹自1953年正式列装以来，历经70余年持续迭代，发展出十余个子型号，覆盖第一代至第四代红外制导技术体系，是全球红外制导技术迭代的“活化石”。相较于雷达制导导弹，红外制导导弹具备无源探测、完全静默、抗电子干扰、体积小巧、成本可控、响应速度快的核心优势，其唯一的探测与控制核心即为红外导引头。
红外导引头被称为导弹的“眼睛与大脑”，硬件层面负责红外光电信号的捕获与转换，软件与信号处理层面负责信号解调、目标解算、干扰剔除、轨迹跟踪、制导指令生成。在七十余年的迭代中，响尾蛇导引头的探测器硬件仅完成了PbS非制冷探测、InSb制冷探测、InSb焦平面阵列成像三次核心升级，但其软件范式、信号处理链路、算法体系、抗干扰逻辑、制导控制机制发生了颠覆性变革。
早期学术界与工程界常聚焦于探测器材质、光学系统结构、陀螺稳定平台等硬件参数，忽略了软件与信号处理体系的核心价值。而实战数据与公开试验文献表明：同硬件架构下，信号处理算法与软件调度逻辑的优劣，可直接决定导弹的抗干扰能力、跟踪稳定性、离轴发射能力、命中精度四大核心指标。AIM-9L实现的全向攻击能力、AIM-9X实现的发射后截获、抗大规模诱饵干扰、复杂背景自适应跟踪能力，本质上均是软件算法体系升级的成果。
因此，系统性拆解响尾蛇三代导引头的核心软件架构与信号处理链，厘清每一代技术的底层逻辑、算法边界、工程局限与迭代方向，对现代红外制导技术研究、装备技术溯源、新型制导算法设计具有极高的学术与工程价值。
1.2 国内外研究现状
1.2.1 国外研究现状
美国作为响尾蛇导弹的研发国，长期垄断红外制导核心技术体系，公开文献主要集中于型号性能介绍、总体战术指标、迭代改进概述，极少公开核心软件与底层信号处理算法。美军公开专利主要覆盖调制盘结构、玫瑰扫描光学结构、焦平面探测硬件架构、制导律通用模型，未公开弹上嵌入式软件代码、参数阈值、滤波系数、状态机调度逻辑。
欧美高校与航空实验室的公开研究，多聚焦于红外点源制导解调算法、扫描成像几何模型、红外图像分割与跟踪算法、比例导引律优化等通用理论，针对响尾蛇型号的完整信号处理链路逐层拆解、软件范式迭代对比、工程落地逻辑梳理的系统性研究较为匮乏，且均规避涉密的弹上专用算法细节。
总体而言，国外公开研究以硬件和通用算法为主，缺乏针对响尾蛇三代导引头软件体系的系统性、全链路、工程化拆解研究。
1.2.2 国内研究现状
国内针对响尾蛇导弹的研究多集中于型号综述、战术性能分析、抗干扰技术概述、简易仿真建模，存在明显的碎片化问题。多数文献仅单独分析调制盘解调、玫瑰扫描原理或成像跟踪算法，未建立硬件-信号-软件-算法-制导的全链路体系，未厘清三代软件架构的本质差异与迭代逻辑。
同时，现有研究普遍存在重理论、轻工程的问题，缺乏对弹上实际软件范式、信号处理时序、状态机工作逻辑、离散制导实现、噪声抑制工程方案的深度拆解，无法支撑高精度仿真、算法复现与新型导引头软件架构设计。基于此，本文完成全链路、体系化、工程化的深度拆解，填补现有研究空白。
1.3 研究内容与技术边界
1.3.1 核心研究内容
1、梳理AIM-9系列三代红外导引头的技术代际划分，明确三代软件架构的输入差异、处理范式、目标表征、抗干扰策略、制导接口的本质区别；
2、深度拆解第一代AIM-9B/C/D/E调制盘点源制导体系，解析调制盘物理编码协议、全链路信号处理流程、相位解调算法、幅值测距逻辑、背景干扰剔除与目标丢失处理机制；
3、系统剖析第二代AIM-9L/M/J/N玫瑰扫描亚成像制导体系，建立玫瑰扫描数学模型，拆解数字信号处理全流程、自适应门限检测、脉冲筛选、几何解算、多帧关联滤波与抗干扰核心算法；
4、全面解构第三代AIM-9X焦平面成像制导软件栈，逐层解析NUC非均匀性校正、时空降噪、图像分割、ATR目标识别、多假设跟踪、状态机调度、离散比例导引实现的核心设计要点；
5、总结三代导引头软件与信号处理体系的迭代规律，提炼技术跃迁的核心逻辑；
6、提供分级、可落地的工程复现与仿真建模技术路径，适配学术研究、论文撰写、算法验证、教学建模场景。
1.3.2 技术边界说明
本文所有内容均基于公开理论、专利文献、通用工程模型重构，无任何涉密内容；不涉及弹上源码、涉密参数、专用固件、军方标定阈值；所有算法参数、滤波模型、状态机逻辑均为通用工程可实现模型，仅用于技术原理还原与学术研究。
1.4 论文结构与技术创新点
1.4.1 全文结构
本文共分为六大核心章节，第一章为绪论，阐述研究背景、现状与意义；第二章为三代导引头软件架构总览与差异对比；第三章为第一代调制盘点源制导信号处理与软件设计详解；第四章为第二代玫瑰扫描数字制导软件与抗干扰算法详解；第五章为第三代AIM-9X成像制导全软件栈与图像处理流水线详解；第六章为三代技术迭代本质总结与工程复现落地路径，最后完成全文总结与展望。
1.4.2 技术创新点
1、首次完成AIM-9三代红外导引头软件范式+信号链路+算法逻辑+制导接口的全体系、逐层拆解，建立完整的代际迭代技术体系；
2、区分了第一代模拟硬连线逻辑、第二代DSP数字序列处理、第三代图像智能流水线的本质差异，厘清了行业长期存在的技术概念混淆；
3、从工程落地角度，还原了各代导引头的数学模型、算法流程、状态机逻辑、噪声抑制方案，具备可仿真、可复现、可优化的实用价值；
4、针对性区分了飞机目标与诱饵、云杂、太阳干扰的软件识别逻辑，深度解析响尾蛇系列抗干扰技术的底层原理；
5、提供分级工程复现方案，适配不同研究场景的建模与仿真需求。
第2章 AIM-9三代红外导引头软件架构总览与本质差异

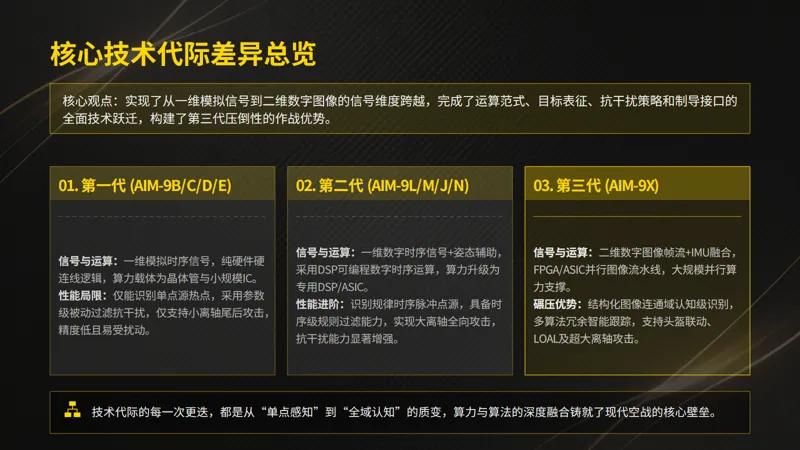

AIM-9响尾蛇导弹七十余年的迭代历程，核心是红外导引头从被动点源物理解调向主动智能图像认知的范式升级。依据探测器体制、信号处理方式、软件运算范式、目标表征形式、抗干扰能力与制导接口差异，可将其明确划分为三代技术架构，三代架构不存在技术重叠，呈现出完全的代际跃迁特征。
本章从输入信号、软件运算范式、目标表征模型、抗干扰策略、制导接口五个核心维度，系统性对比三代导引头的技术差异，建立整体技术认知框架，为后续全链路拆解奠定基础。
2.1 三代导引头核心技术参数对比体系
第一代导引头适配AIM-9B/C/D/E系列，是冷战早期初代红外制导技术的典型代表，完全依托模拟电路与硬连线逻辑实现信号解调，无现代意义的数字软件程序；第二代导引头适配AIM-9L/M/J/N系列，引入制冷型InSb探测器与玫瑰扫描光学体制，首次采用数字DSP与ASIC专用芯片实现数字化信号处理，具备初步的帧间智能判断能力；第三代导引头专属AIM-9X系列，采用128×128 InSb焦平面阵列成像体制，基于FPGA/ASIC流水线实现全数字图像处理与ATR智能识别，是现代智能红外制导的标杆架构。
2.1.1 输入信号体系差异
第一代AIM-9系列采用PbS硫化铅非制冷探测器，仅输出单路模拟电压信号，无数字采样、无姿态传感融合，信号维度单一，仅包含目标红外辐射强度的时序变化信息，无法直接获取目标二维空间位置信息，必须依赖调制盘物理编码实现空间信息映射。
第二代AIM-9L/M系列升级为InSb锑化铟制冷探测器，探测灵敏度、探测距离、波段适配性大幅提升，依旧保留单路模拟信号输出模式，但新增陀螺、速率陀螺姿态传感信号，实现了弹体姿态扰动的实时感知，为数字帧间关联、动态门限调节、扫描轨迹解算提供了多源输入支撑，信号体系从单一时序信号升级为“探测信号+姿态信号”的双维度体系。
第三代AIM-9X系列彻底摒弃单点源探测体制，采用128×128 InSb焦平面阵列（FPA），通过ROIC读出电路输出14bit高精度数字图像帧流，同时融合高精度IMU惯性测量单元、陀螺稳定平台数据，输入信号从一维时序信号升级为二维空间图像信号+高精度姿态数据，具备完整的空间、时间、姿态多维信息输入能力。
2.1.2 核心软件运算范式差异
第一代导引头无嵌入式软件代码，核心运算完全依托模拟硬连线逻辑、晶体管电路、小规模集成电路实现，数字模块仅承担简单的门限判据、时序选通、脉冲计数功能，运算逻辑固化在硬件电路中，无法在线修改、无法自适应优化，软件范式为“硬件固化逻辑”。
第二代导引头正式进入数字信号处理时代，依托专用DSP芯片与ASIC专用集成电路，实现脉冲序列数字化解调、扫描几何数学解算、帧间数据关联、自适应参数更新，具备可编程、可自适应、可升级的特性，核心范式为“数字时序信号智能处理”，但无图像认知能力。
第三代导引头构建了完整的嵌入式图像处理流水线软件架构，采用流水线并行处理模式，依次完成图像校正、降噪、分割、识别、跟踪、制导解算，引入ATR自动目标识别、多假设跟踪、状态机智能调度、卡尔曼滤波等高级算法，核心范式为“机器视觉认知+智能跟踪制导”，是真正意义上的现代嵌入式智能软件系统。
2.1.3 目标表征模型差异
第一代导引头将所有红外目标统一表征为单点源热点，目标的所有空间、位置信息，全部依托调制盘转换为一维时序脉冲串，软件无法区分目标形态、大小、结构，仅能识别热点的方位与离轴距离。
第二代导引头依旧沿用点源目标假设，但通过玫瑰扫描轨迹的时空编码，将目标表征为扫描轨迹上的规律脉冲序列，可通过脉冲的时空分布特征判断目标运动规律，初步具备区分固定干扰与运动目标的能力，目标表征增加了时空关联维度。
第三代导引头彻底打破点源假设，将目标表征为红外图像中的连通区域、轮廓结构、质心特征、热分布梯度，可提取目标形状、尺寸、姿态、运动速度、热场分布等多维特征，实现从“识别热点”到“识别目标本体”的跨越。
2.1.4 抗干扰策略本质差异
第一代抗干扰能力极其薄弱，仅依托固定幅度门限+简单频谱过滤实现粗略的太阳、云杂波过滤，无帧间关联、无特征判断，极易被诱饵、云层、强光干扰丢失目标。
第二代构建了系统化的数字抗干扰体系，核心依托脉冲宽度窗口鉴别、扫描帧间时空一致性校验、动态自适应门限、偶发脉冲抑制、扫描几何先验约束，可有效区分随机干扰、固定背景、抛射诱饵，抗干扰能力实现质的提升。
第三代实现了认知级抗干扰，通过图像形态学识别、目标与诱饵多维特征打分、多帧运动关联、质心漂移检测、多假设跟踪维持，精准区分飞机目标与焰弹诱饵、云杂背景、地面热源，可在复杂战场环境、大规模诱饵投放场景下稳定锁定真实目标。
2.1.5 制导接口与控制逻辑差异
第一代导引头输出两通道模拟误差电压信号，直接接入舵机放大器，无数字解算、无姿态补偿，控制逻辑简单，仅能实现基础的比例导引，抗弹体扰动能力极差。
第二代导引头数字化解算得到目标二维角度误差(ε, η)，通过速率陀螺稳定环路抵消弹体扰动，生成数字舵机控制指令，实现了稳定的闭环制导控制，具备有限的抗扰动跟踪能力。
第三代导引头通过图像帧间位移精准估计视线角速率，依托高精度离散比例导引律，同时驱动气动力舵面与TVC矢量推力系统，适配大机动、大离轴、高速交会作战场景，制导精度与响应速度达到现代空战顶级水平。
2.2 三代技术迭代核心逻辑总结
纵观三代响尾蛇导引头软件与信号处理体系的迭代，其核心逻辑可归纳为三点：第一，信号维度从一维时序模拟信号，升级为多维数字图像+姿态融合信号；第二，目标认知从“物理编码被动解调”，升级为“算法主动特征认知”；第三，控制逻辑从“硬件固定控制”，升级为“软件智能自适应闭环控制”。后续章节将逐代、逐层、逐模块完成全链路工程化拆解。
第 3 章 第一代 AIM-9B/C/D/E 导引头：调制盘点源解调软件全解

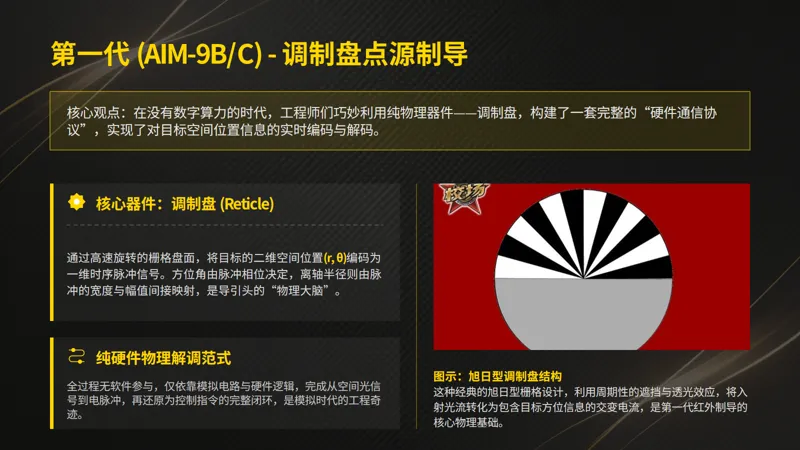

3.1 调制盘物理编码底层原理（软件协议层）
3.2 第一代导引头完整信号处理与硬件软件混合链路

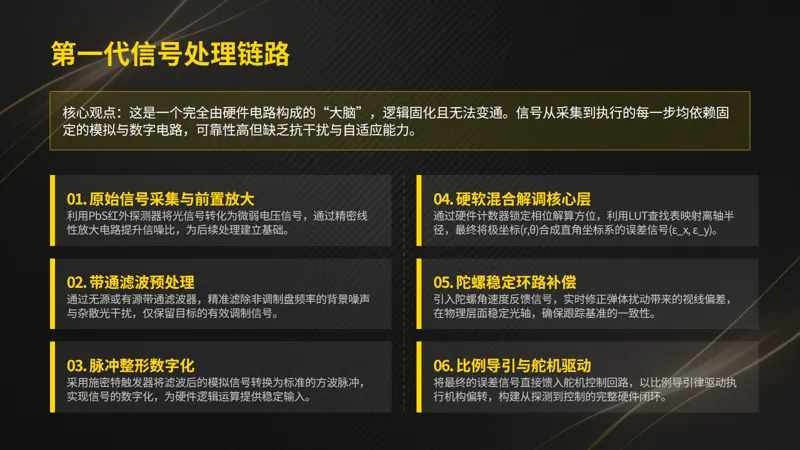

3.2.1 原始信号采集与前置放大
3.2.2 带通滤波预处理
3.2.3 脉冲整形数字化
3.2.4 硬软混合解调核心层（核心功能层）
3.2.5 陀螺稳定环路补偿
3.2.6 比例导引与舵机驱动
3.3 核心算法与工程实现细节
3.3.1 相位解调算法（方位解算核心）
3.3.2 脉宽 - 幅值逆映射测距算法（径向解算核心）
3.3.3 太阳与云杂波背景过滤算法
3.3.4 目标丢失状态机处理逻辑
3.4 第一代导引头技术局限总结
第 4 章 第二代 AIM-9L/M/J/N 导引头：玫瑰扫描数字解调与抗干扰软件体系
4.1 玫瑰扫描编码 - 解码数学模型
4.2 第二代全数字化信号处理软件链路
4.2.1 模拟信号预处理层级
4.2.2 数字软件核心处理层级（五大核心步骤）
4.3 第二代抗干扰算法核心思想与工程逻辑
4.3.1 诱饵焰弹鉴别机制
4.3.2 太阳智能回避逻辑
4.3.3 动态噪声抑制与虚警抑制
4.4 第二代技术架构的局限性
第 5 章 第三代 AIM-9X 成像制导：全软件栈与图像信号处理流水线详解

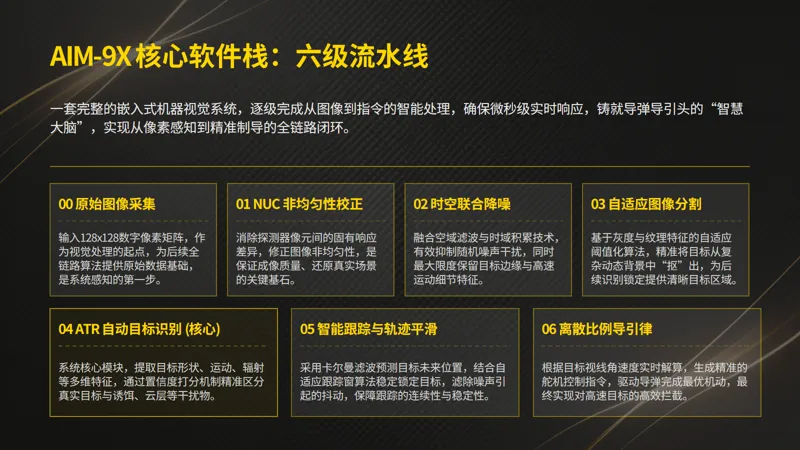

5.1 AIM-9X 红外成像数据流全景架构
5.1.1 原始图像采集输入
5.1.2 一级流水线：NUC 非均匀性校正（成像基石）
5.1.3 二级流水线：时空联合降噪滤波
5.1.4 三级流水线：自适应图像分割
5.1.5 四级流水线：ATR 自动目标识别与特征打分
5.1.6 五级流水线：智能跟踪与轨迹平滑
5.1.7 六级流水线：离散比例导引律工程实现
5.2 AIM-9X 核心软件模块深度设计要点
5.2.1 NUC 自适应校正的工程迭代逻辑
5.2.2 目标 - 诱饵差异化识别完整规则体系
5.2.3 全状态机调度模型（LOAL/LOBL 适配）
5.2.4 弹上软件实时性与算力优化设计
5.3 第三代导引头技术优势与现存局限
第 6 章 三代导引头软件范式本质跃迁与技术对比总结
6.1 三代软件核心范式极简总结
6.2 三代核心技术指标全维度对比
6.3 技术迭代核心底层逻辑提炼
第 7 章 工程复现与仿真建模落地体系
7.1 第一代调制盘点源制导仿真复现（入门级・教学适配）
7.1.1 仿真定位与适用场景
7.1.2 仿真核心思路
7.1.3 分步落地实现方案
7.1.4 仿真输出与验证指标
7.2 第二代玫瑰扫描亚成像制导仿真复现（进阶级・学术适配）
7.2.1 仿真定位与适用场景
7.2.2 仿真核心思路
7.2.3 分步落地实现方案
7.2.4 仿真输出与验证指标
7.3 第三代 AIM-9X 成像制导仿真复现（专业级・工程适配）
7.3.1 仿真定位与适用场景
7.3.2 仿真核心思路
7.3.3 分步落地实现方案
7.3.4 仿真输出与量化验证指标
第 8 章 全文总结与技术展望
8.1 全文研究总结
8.2 未来红外制导软件技术发展展望
8.3 研究不足与后续工作展望
8.4 研究总结论
