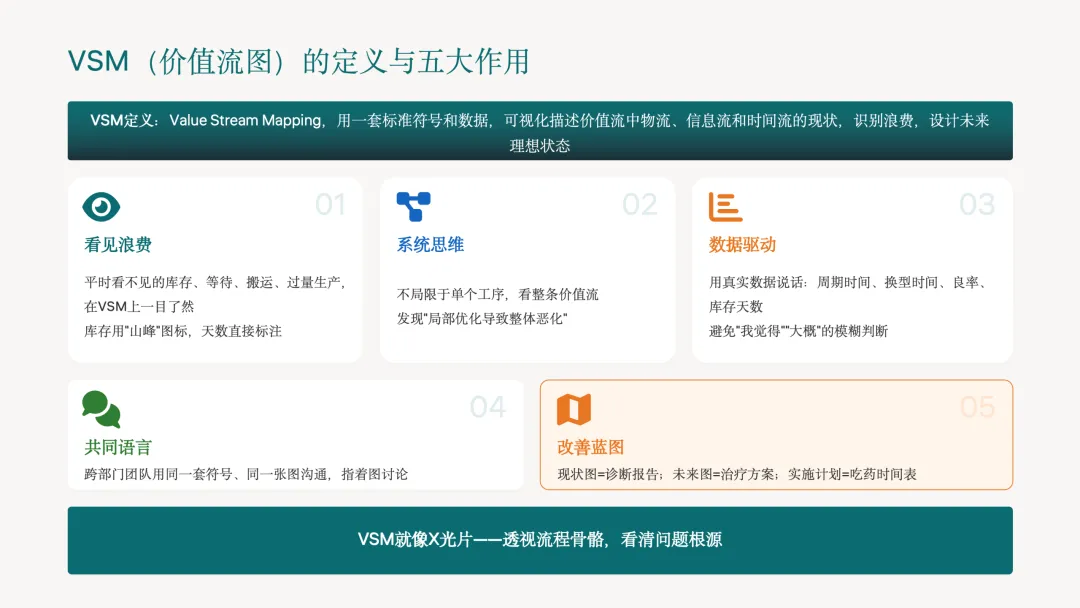

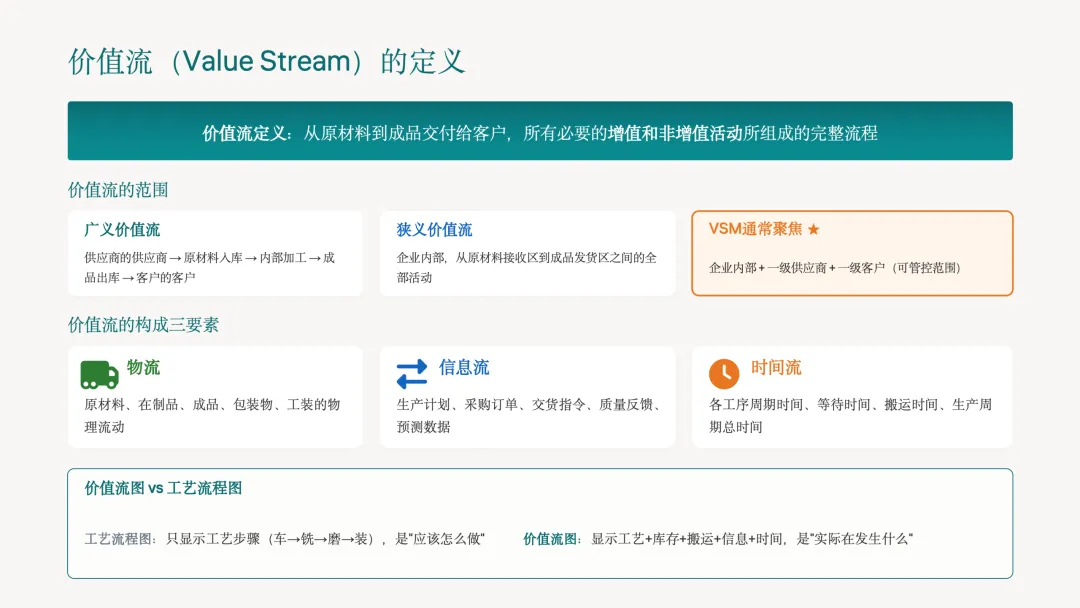

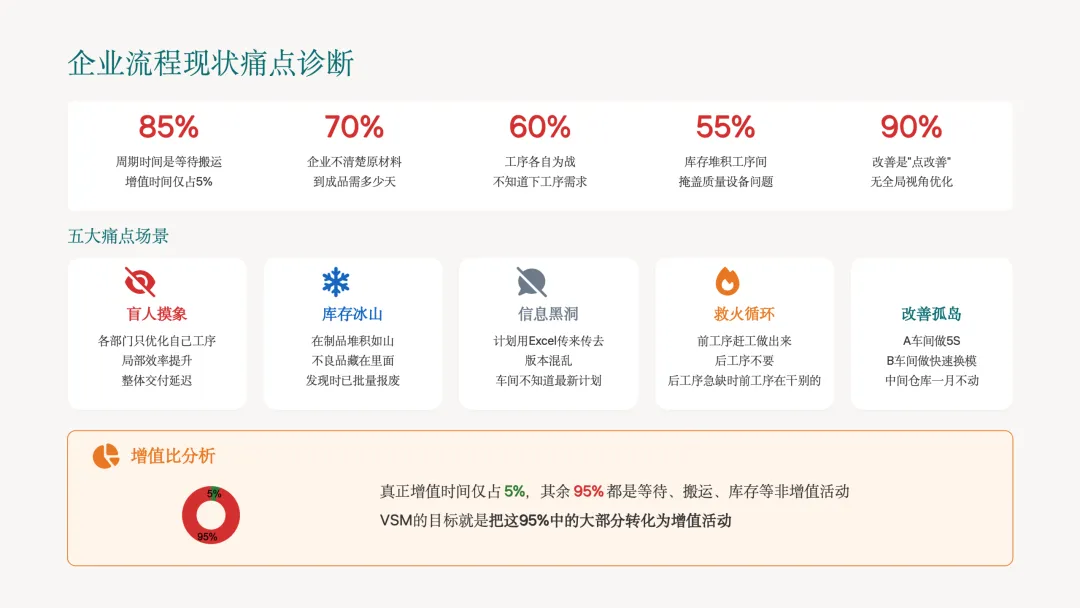

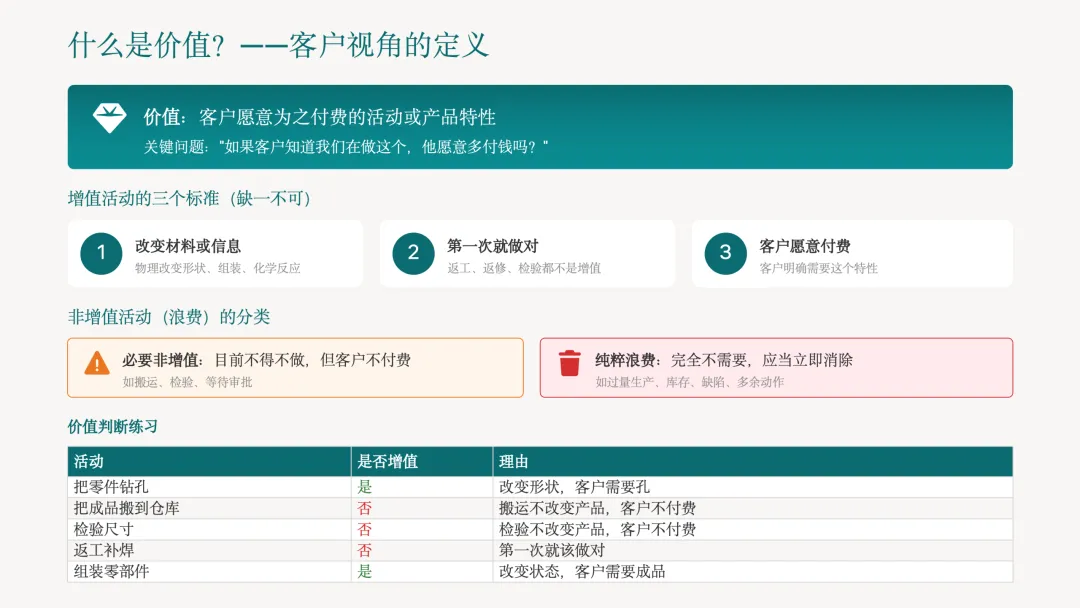

VSM价值流分析与实践实战培训ppt85%——企业从原材料到成品的周期时间中，真正增值的时间仅占5%，其余95%都是等待、搬运、库存等非增值活动。 70%——企业不清楚从原材料入库到成品发货，到底需要多少天。 60%——工序各自为战，前工序不知道后工序需要什么，后工序不知道前工序在做什么。 55%——库存堆积在工序之间，像一座冰山，把质量问题和设备故障都藏在下面，发现时已经批量报废。 90%——改善是"点改善"，A车间做5S，B车间做快速换模，但中间仓库一个月没动过，没有人从全局视角看整条流程。 如果这些数据让你感到刺痛，那么今天这场培训，就是为你准备的。一套"看透流程本质、消除浪费根源、构建高效价值流"的完整方法论——VSM价值流图。它不是画流程图比赛，而是给企业的生产流程做一次"X光透视"，找出病灶，开出药方，并监督治疗。 什么是价值？什么是浪费？ 什么是价值？——客户视角的定义 在谈价值流之前，我们必须先回答一个根本问题：什么是价值？ 价值的定义只有一个标准：客户愿意为之付费的活动或产品特性。 请大家记住这个判断题："如果客户知道我们在做这个，他愿意多付钱吗？" 增值活动必须同时满足三个标准（缺一不可）： 第一，改变材料或信息。 物理改变形状、组装、化学反应。如果只是挪了个地方，没有改变，就不是增值。 第二，第一次就做对。 返工、返修、检验都不是增值。检验是" necessary non-value-added"（必要非增值），它不改变产品，只是为了防止不良流出。 第三，客户愿意付费。 客户明确需要这个特性。如果客户说"这个倒角我不需要"，那你做得再漂亮也不是价值。 非增值活动的分类 非增值活动分两类： 第一类：必要非增值。 目前不得不做，但客户不付费。比如搬运——没有搬运，生产无法进行，但客户不愿意为搬运付费；比如检验——为了确保质量，必须检验，但检验本身不增加价值。 第二类：纯粹浪费。 完全不需要，应当立即消除。比如过量生产、库存、缺陷、多余动作。 价值流（Value Stream）的定义 价值流定义：从原材料到成品交付给客户，所有必要的增值和非增值活动所组成的完整流程。 价值流有三个范围： 广义价值流： 从供应商的供应商，到原材料入库，到内部加工，到成品出库，到客户的客户。这是供应链视角。 狭义价值流： 企业内部，从原材料接收区到成品发货区之间的全部活动。这是工厂视角。 VSM通常聚焦： 企业内部 + 一级供应商 + 一级客户。这是可管控范围，也是改善效果最直接的范围。 价值流的构成有三要素： 物流： 原材料、在制品、成品、包装物、工装的物理流动。 信息流： 生产计划、采购订单、交货指令、质量反馈、预测数据。信息流决定物流，信息流的效率直接决定物流的效率。 时间流： 各工序周期时间、等待时间、搬运时间、生产周期总时间。时间流是价值流的"血液"，时间在哪里停滞，浪费就在哪里产生。 价值流图 vs 工艺流程图 很多人问：价值流图和工艺流程图有什么区别？ 工艺流程图： 只显示工艺步骤（车→铣→磨→装），是"应该怎么做"。它告诉你工序的先后顺序，但不告诉你库存有多少、等了多久、信息怎么传递。 价值流图： 显示工艺+库存+搬运+信息+时间，是"实际在发生什么"。它是一面镜子，照出流程的真实状态。 VSM（价值流图）的定义与五大作用 VSM定义：Value Stream Mapping，用一套标准符号和数据，可视化描述价值流中物流、信息流和时间流的现状，识别浪费，设计未来理想状态。 VSM有五大作用： 第一，看见浪费。 平时看不见的库存、等待、搬运、过量生产，在VSM上一目了然。库存用"山峰"图标，天数直接标注在图上，多高、多久，一眼看清。 第二，系统思维。 不局限于单个工序，看整条价值流。VSM能发现"局部优化导致整体恶化"的陷阱。A工序效率提升了，但B工序堆满了在制品，整体交付反而更慢。 第三，数据驱动。 用真实数据说话：周期时间、换型时间、良率、库存天数。避免"我觉得""大概"的模糊判断。 第四，共同语言。 跨部门团队用同一套符号、同一张图沟通，指着图讨论，减少扯皮。 第五，改善蓝图。 现状图=诊断报告；未来图=治疗方案；实施计划=吃药时间表。 VSM就像X光片——透视流程骨骼，看清问题根源。 精益生产的五大原则（Womack & Jones） VSM的理论根基，是精益生产的五大原则： 原则一：价值（Value）。 站在客户立场定义价值。客户愿意付费的特性——功能、质量、交期、价格。 原则二：价值流（Value Stream）。 识别增值和非增值活动，用VSM工具绘制、分析、优化价值流。 原则三：流动（Flow）。 价值流像河流一样连续流动，不中断、不停滞，消除批量、等待、库存。 原则四：拉动（Pull）。 由下工序需求拉动上工序。客户需要100个，最后工序做100个，前工序只补充被拿走的部分。 原则五：尽善尽美（Perfection）。 持续改进，追求零缺陷、零库存、零浪费。改善永无止境，今天的未来图是明天的现状图。 五大原则与VSM的关系： 精益思维 vs 传统思维对比

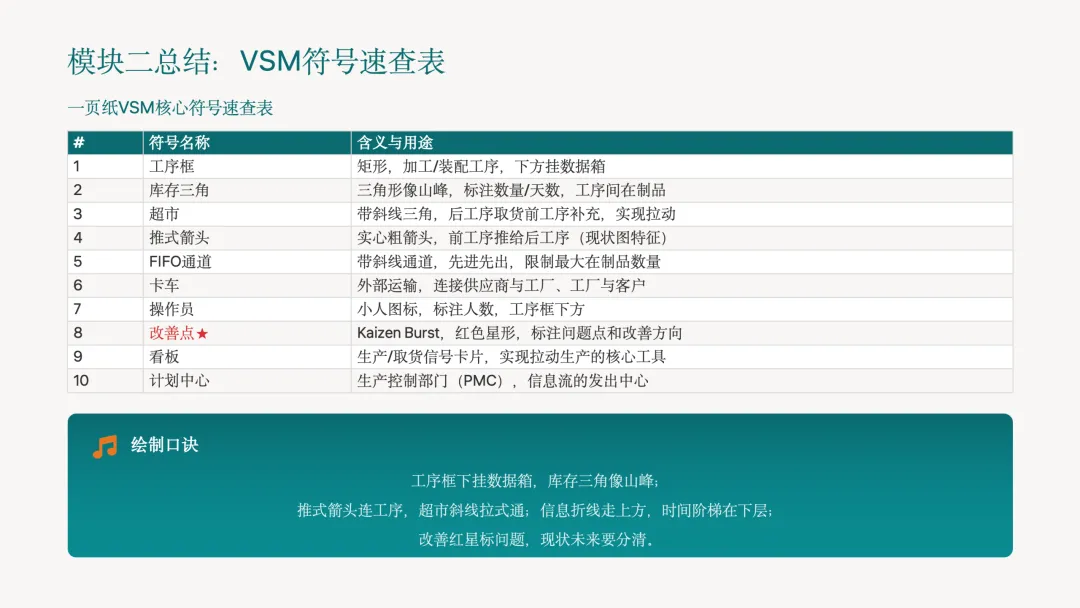

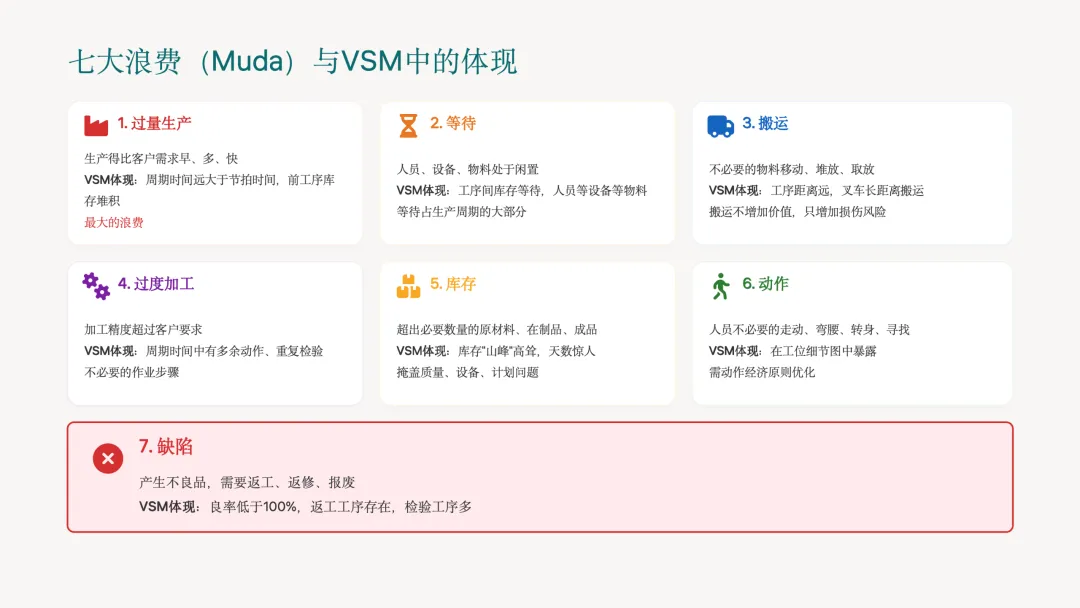

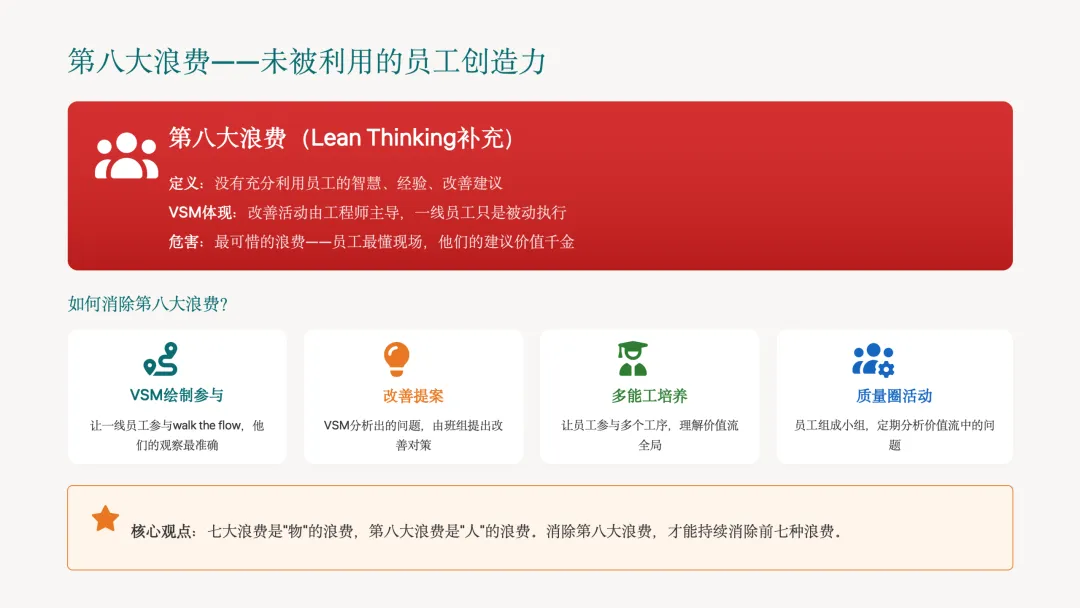

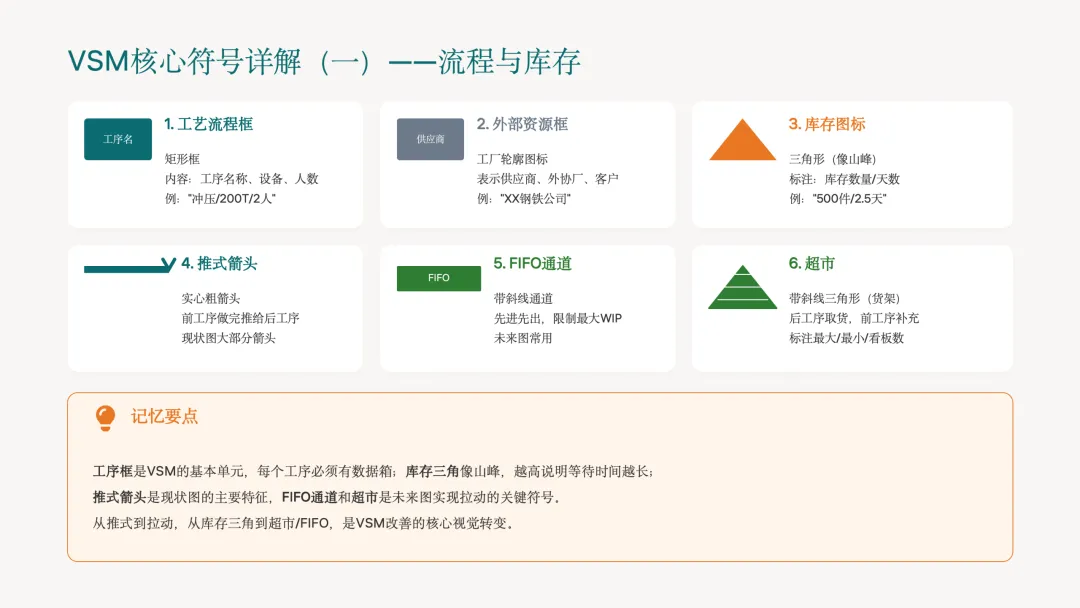

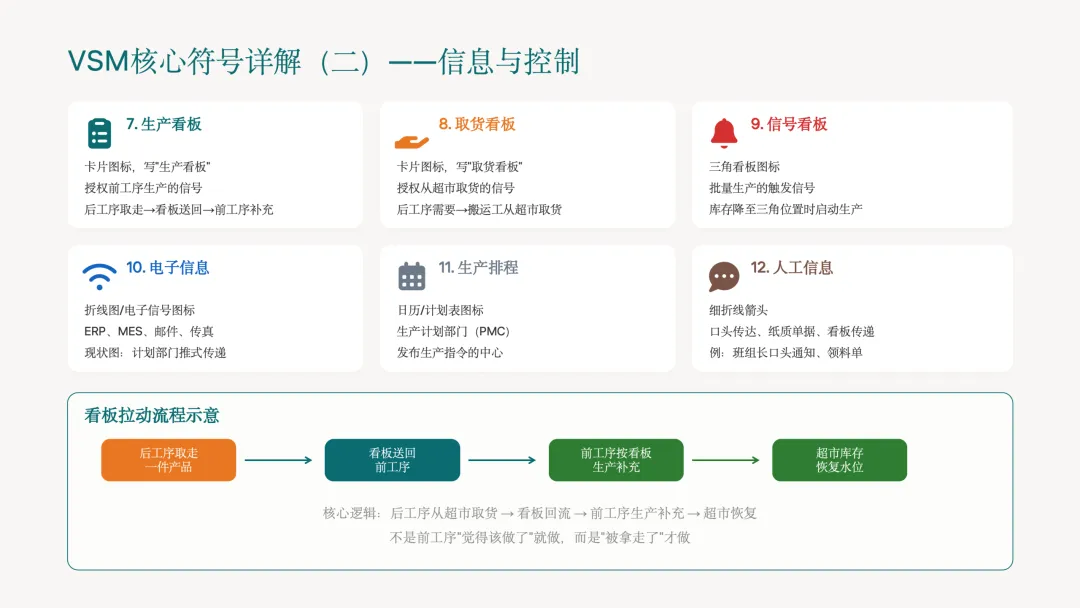

七大浪费（Muda）与VSM中的体现 VSM的核心使命，是识别和消除浪费。丰田生产方式定义了七大浪费： 1. 过量生产——生产得比客户需求早、多、快。 VSM体现：周期时间远大于节拍时间，前工序库存堆积。过量生产是最大的浪费，因为它引发了其他所有浪费。 2. 等待——人员、设备、物料处于闲置。 VSM体现：工序间库存等待，人员等设备等物料。等待占生产周期的大部分。 3. 搬运——不必要的物料移动、堆放、取放。 VSM体现：工序距离远，叉车长距离搬运。搬运不增加价值，只增加损伤风险。 4. 过度加工——加工精度超过客户要求。 VSM体现：周期时间中有多余动作、重复检验。不必要的作业步骤。 5. 库存——超出必要数量的原材料、在制品、成品。 VSM体现：库存"山峰"高耸，天数惊人。库存掩盖质量、设备、计划问题。 6. 动作——人员不必要的走动、弯腰、转身、寻找。 VSM体现：在工位细节图中暴露，需动作经济原则优化。 7. 缺陷——产生不良品，需要返工、返修、报废。 VSM体现：良率低于100%，返工工序存在，检验工序多。 第八大浪费——未被利用的员工创造力。 定义：没有充分利用员工的智慧、经验、改善建议。VSM体现：改善活动由工程师主导，一线员工只是被动执行。这是最可惜的浪费——员工最懂现场，他们的建议价值千金。 如何消除第八大浪费？ 核心观点：七大浪费是"物"的浪费，第八大浪费是"人"的浪费。消除第八大浪费，才能持续消除前七种浪费。 学会VSM这套国际通用的"流程视觉语言" VSM有一套国际通用的符号系统，像建筑图纸的符号一样，全球通用。掌握这些符号，是画好VSM的第一步。 核心符号详解（一）——流程与库存 符号1：工艺流程框（矩形框）。 内容：工序名称、设备、人数。例："冲压/200T/2人"。这是VSM的基本单元，每个工序框下方必须挂数据箱。 符号2：外部资源框（工厂轮廓图标）。 表示供应商、外协厂、客户。例："XX钢铁公司"。 符号3：库存图标（三角形，像山峰）。 标注：库存数量/天数。例："500件/2.5天"。库存三角像山峰，越高说明等待时间越长。 符号4：推式箭头（实心粗箭头）。 前工序做完推给后工序。这是现状图大部分箭头的形式，是推式生产的标志。 符号5：FIFO通道（带斜线通道）。 先进先出，限制最大WIP。未来图常用，确保在制品有序流动，不超量。 符号6：超市（带斜线三角形，像货架）。 后工序取货，前工序补充。标注最大/最小/看板数。超市是实现拉动的核心符号。 记忆要点： 工序框是VSM的基本单元，每个工序必须有数据箱；库存三角像山峰，越高说明等待时间越长；推式箭头是现状图的主要特征，FIFO通道和超市是未来图实现拉动的关键符号。从推式到拉动，从库存三角到超市/FIFO，是VSM改善的核心视觉转变。 核心符号详解（二）——信息与控制 符号7：生产看板（卡片图标，写"生产看板"）。 授权前工序生产的信号。后工序取走→看板送回→前工序补充。 符号8：取货看板（卡片图标，写"取货看板"）。 授权从超市取货的信号。后工序需要→搬运工从超市取货。 符号9：信号看板（三角看板图标）。 批量生产的触发信号。库存降至三角位置时启动生产。 符号10：电子信息（折线图/电子信号图标）。 ERP、MES、邮件、传真。现状图：计划部门推式传递。 符号11：生产排程（日历/计划表图标）。 生产计划部门（PMC），发布生产指令的中心。 符号12：人工信息（细折线箭头）。 口头传达、纸质单据、看板传递。例：班组长口头通知、领料单。 看板拉动流程示意： 后工序取走一件产品→看板送回前工序→前工序按看板生产补充→超市库存恢复水位。 核心逻辑：不是前工序"觉得该做了"就做，而是"被拿走了"才做。 核心符号详解（三）——物流与人员 符号13：卡车运输（卡车图标）。 标注：运输频率、数量。例："每日1次/500件"。 符号14：叉车/搬运（叉车图标或波浪箭头）。 标注：搬运方式、批量、频率。 符号15：定时物流（循环箭头卡车，Milk Run）。 固定路线、固定时间循环取货。未来图常用，减少运输浪费。 符号16：操作员（小人图标）。 标注：人数（如"1人"）。位置：工序框下方或旁边。 符号17：多能工/共享人员（虚线连接多个工序的小人）。 一个操作员负责多个工序。U型线，未来图常用。 符号18：改善点 Kaizen Burst（星形/爆炸图标，通常红色）。 需要改善的问题点。现状图贴在浪费严重的地方。 Kaizen Burst 使用要点： 数据箱（Data Box）详解 每个工序框下方的矩形框，记录该工序的关键数据。 数据箱必备内容： C/T 周期时间： 操作员完成一个产品的实际作业时间（人工操作时间，不含设备自动运行时间）。 C/O 换型时间： 上一产品最后一件到下一产品第一件合格品的全部时间。 稼动率/OEE： 设备实际运行时间/计划运行时间。OEE = 时间稼动率 × 性能稼动率 × 良品率。 良率 Yield： 合格品数量/投入数量（首次通过率FPY）。注意：是首次通过率，不是最终合格率。 EPEI 生产间隔： 每多少天生产一次该产品。EPEI越长，批量越大，库存越高。 批量/班次/人数/工时/报废率。 数据收集方法： 时间线（Time Ladder）与关键计算 时间线是VSM的"诊断结论"。 绘制方法： 三个关键计算公式： 生产周期时间 PLT = 各工序间库存天数之和 + 各工序加工时间之和。 例：3+5+2+0.06 = 10.06天。 增值比 = 增值时间 / 总Lead Time × 100%。 例：0.06天 / 10.06天 = 0.6%（世界级水平 > 20%）。 节拍时间 Takt Time = 可用生产时间 / 客户需求数量。 例：460分 / 230件 = 2分钟/件（生产节奏）。 时间线是VSM的"诊断结论"： 上方阶梯线越长，说明等待浪费越严重；下方直线越短，说明真正创造价值的时间越少。VSM改善的核心目标就是缩短上方阶梯、保持下方直线，从而大幅提升增值比。 信息流绘制详解 绘制规则： 画在VSM图上半部分（物流在下半部分），用折线箭头连接，标注信息类型/频率/传递方式。 现状图信息流特征（推式生产）： 未来图信息流特征（拉式生产）： VSM绘制工具与软件 手绘工具（推荐初学者）： 软件工具（正式汇报）： 绘制建议： VSM团队组建与角色分工 VSM项目团队（5-8人）： 角色分工与流程： 高层支持是成功的关键： 总经理/厂长必须参与未来图评审，承诺资源。没有高层支持，VSM项目容易半途而废。 看清现在的真相 现状图是VSM的基石，必须真实、完整、数据准确。我给大家八步法。 第一步：选择产品族（Product Family） 产品族定义： 经过相似工艺流程、使用相似设备的一组产品。 选择原则（帕累托法则）： 产品工艺矩阵工具： 画一张表，横轴是工序（冲压、焊接、机加、装配、检验、包装），纵轴是产品（A、B、C、D），打勾表示该产品经过该工序。 分析结论： 核心原则：一张VSM只画一个产品族，最多5-7个主要工序。先聚焦，再扩展。 第二步：绘制客户与供应商 客户（右侧）： 供应商（左侧）： 第三步：Walk the Flow（现场走流程） 定义： 团队亲自沿着价值流走一遍，从原材料到成品，实地观察、测量、记录。 Walk前准备： Walk the Flow 七步法： 记录原则： 第四步：收集工序数据 数据收集清单（每个工序必须收集）： 时间数据： 质量数据： 批量数据： 人员与设备数据： 数据收集关键提醒： 第五步：绘制库存与等待 库存天数 = 库存数量 ÷ 下工序每天需求量。 例：500件 ÷ 200件/天 = 2.5天。 三类库存数据收集： 工序间在制品 WIP： 原材料库存： 成品库存： 库存的"水分"——必须挤掉： 第六步：绘制物流与搬运 工序间搬运数据记录：

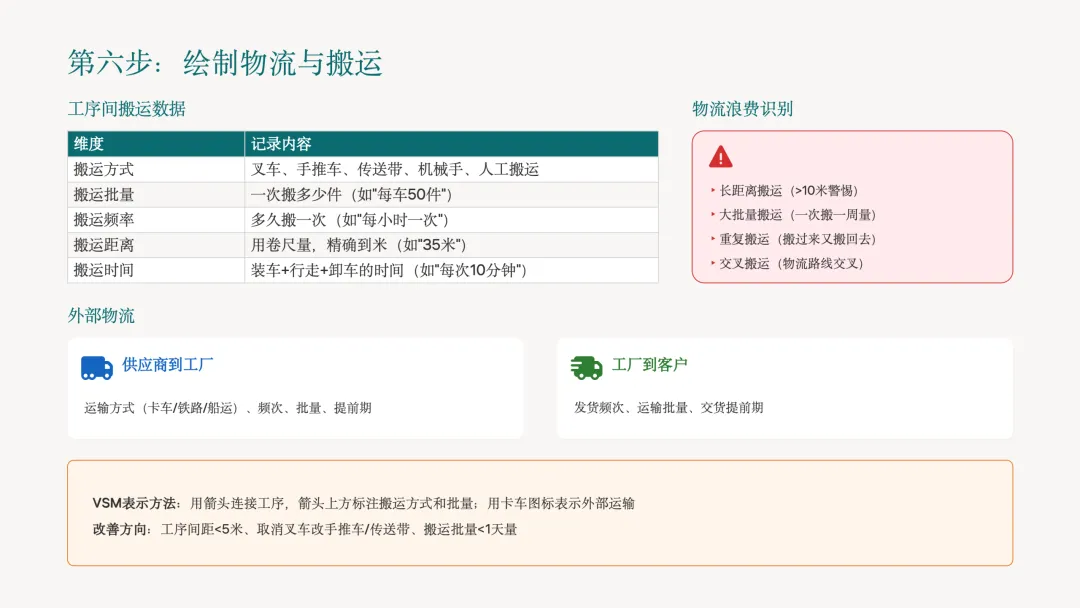

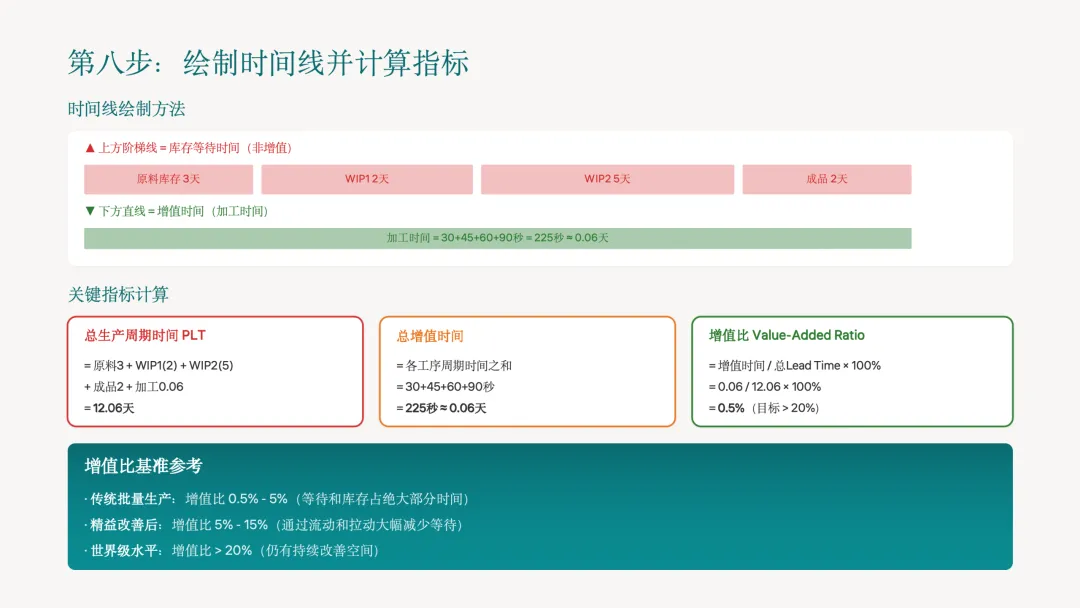

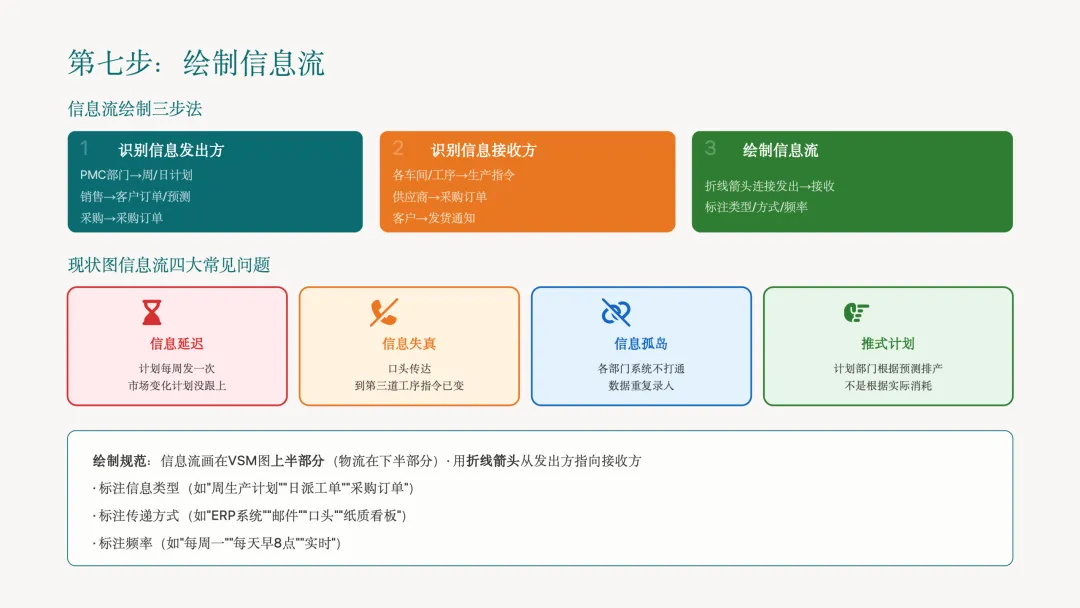

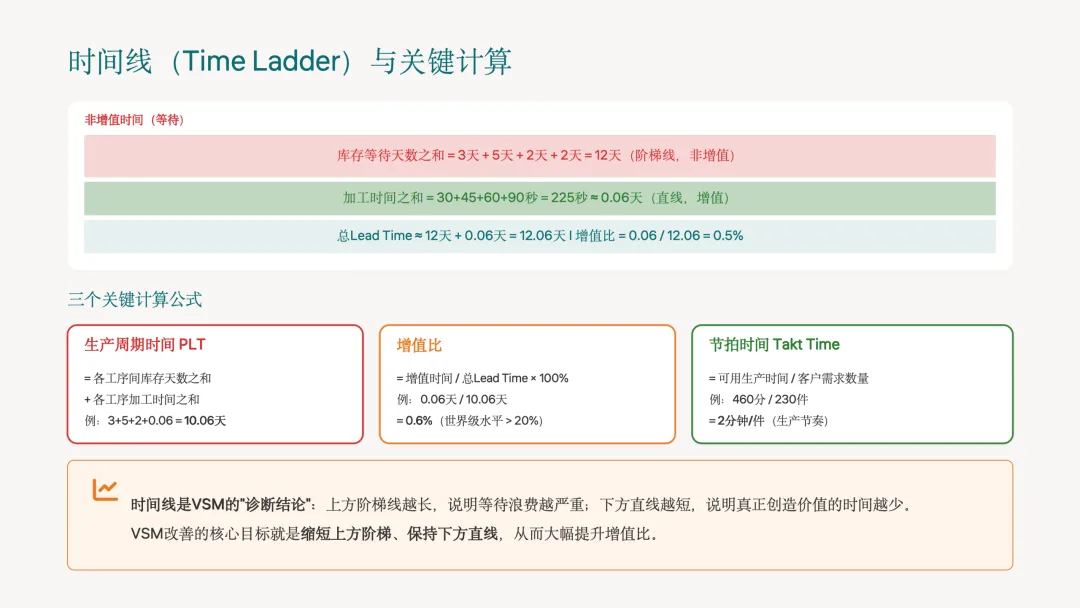

物流浪费识别： 外部物流： VSM表示方法： 用箭头连接工序，箭头上方标注搬运方式和批量；用卡车图标表示外部运输。 改善方向： 工序间距<<5米、取消叉车改手推车/传送带、搬运批量<<1天量。 第七步：绘制信息流 信息流绘制三步法： 第一步：识别信息发出方。 PMC部门→周/日计划，销售→客户订单/预测，采购→采购订单。 第二步：识别信息接收方。 各车间/工序→生产指令，供应商→采购订单，客户→发货通知。 第三步：绘制信息流。 折线箭头连接发出→接收，标注类型/方式/频率。 现状图信息流四大常见问题： 信息延迟： 计划每周发一次，市场变化计划没跟上。 信息失真： 口头传达，到第三道工序指令已变。 信息孤岛： 各部门系统不打通，数据重复录入。 推式计划： 计划部门根据预测排产，不是根据实际消耗。 绘制规范： 信息流画在VSM图上半部分（物流在下半部分），用折线箭头从发出方指向接收方，标注信息类型（如"周生产计划""日派工单""采购订单"），标注传递方式（如"ERP系统""邮件""口头""纸质看板"），标注频率（如"每周一""每天早8点""实时"）。 第八步：绘制时间线并计算指标 时间线绘制方法： 关键指标计算： 总生产周期时间 PLT = 原料3 + WIP1(2) + WIP2(5) + 成品2 + 加工0.06 = 12.06天。 总增值时间 = 各工序周期时间之和 = 30+45+60+90秒 = 225秒 ≈ 0.06天。 增值比 Value-Added Ratio = 增值时间 / 总Lead Time × 100% = 0.06 / 12.06 × 100% = 0.5%（目标 > 20%）。 增值比基准参考： 现状图完成：标注改善点（Kaizen Burst） 改善点识别方法： Kaizen Burst 标注规则： 现状图评审 团队内部评审： 数据是否准确？流程是否完整？问题是否找全？ 高层评审： 展示给厂长/总经理，确认问题，争取支持。 核心原则： 现状图不掩饰问题，问题越多，改善空间越大。 一张好的现状图 = 实测数据 + 完整流程 + 全量问题 + 团队共识 + 高层认可。 现状图案例：某机械加工厂 案例背景： 生产某零部件，月需求10,000件，每月22个工作日，日需求455件。

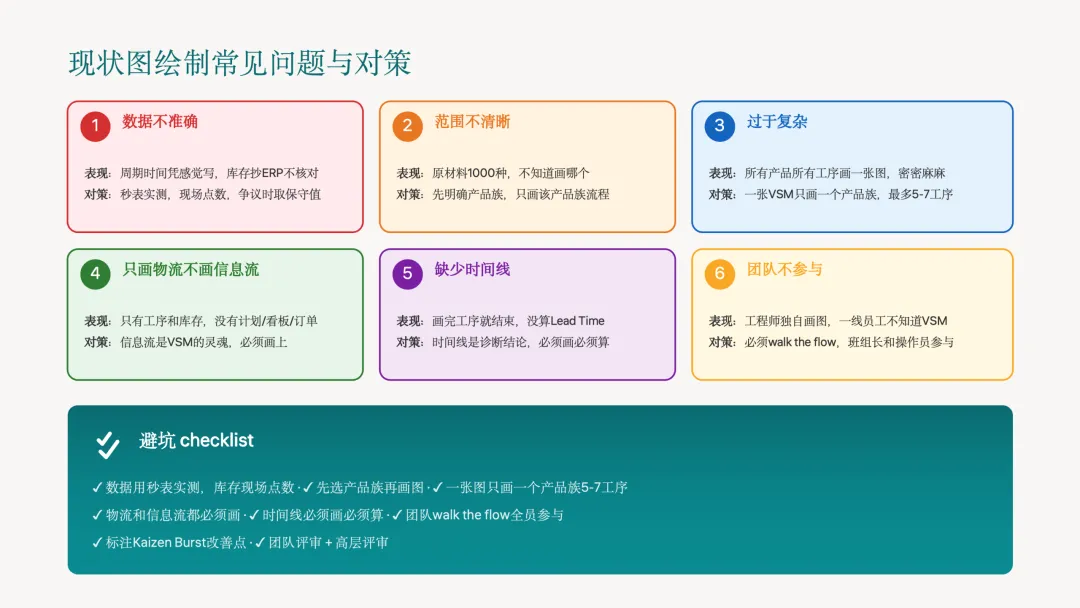

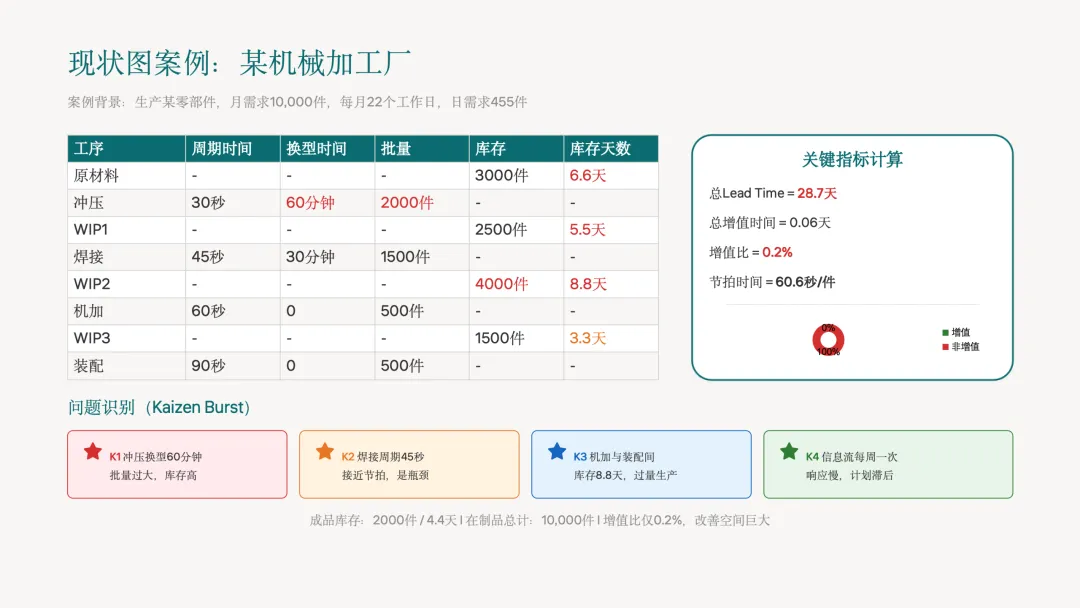

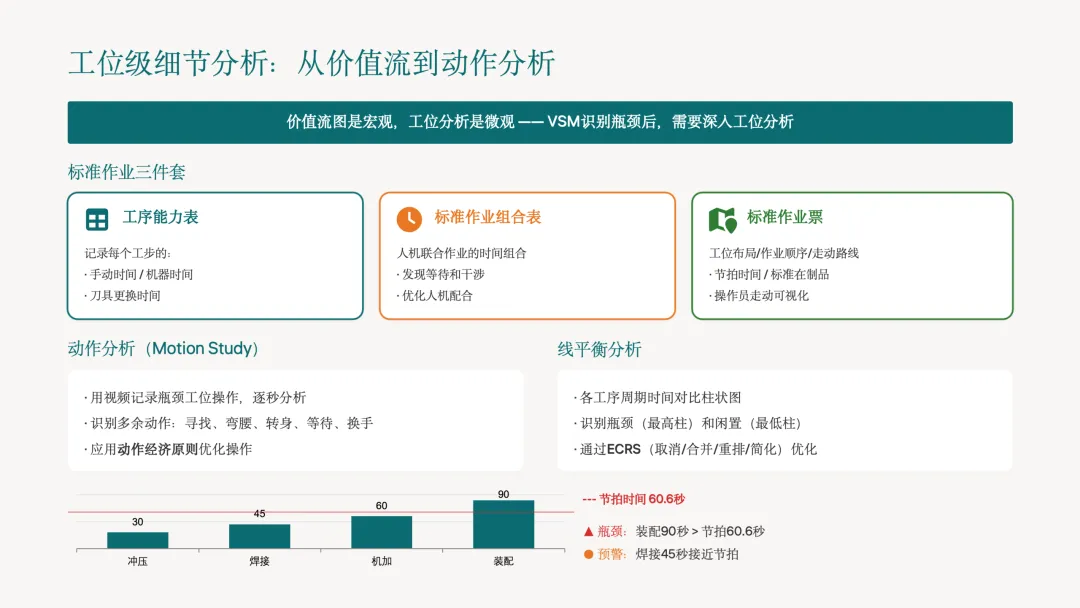

关键指标计算： 总Lead Time = 28.7天，总增值时间 = 0.06天，增值比 = 0.2%，节拍时间 = 60.6秒/件。 问题识别（Kaizen Burst）： 成品库存：2000件 / 4.4天 | 在制品总计：10,000件 | 增值比仅0.2%，改善空间巨大。 现状图绘制常见问题与对策 问题1：数据不准确。 表现：周期时间凭感觉写，库存抄ERP不核对。 对策：秒表实测，现场点数，争议时取保守值。 问题2：范围不清晰。 表现：原材料1000种，不知道画哪个。 对策：先明确产品族，只画该产品族流程。 问题3：过于复杂。 表现：所有产品所有工序画一张图，密密麻麻。 对策：一张VSM只画一个产品族，最多5-7工序。 问题4：只画物流不画信息流。 表现：只有工序和库存，没有计划/看板/订单。 对策：信息流是VSM的灵魂，必须画上。 问题5：缺少时间线。 表现：画完工序就结束，没算Lead Time。 对策：时间线是诊断结论，必须画必须算。 问题6：团队不参与。 表现：工程师独自画图，一线员工不知道VSM。 对策：必须walk the flow，班组长和操作员参与。 避坑 checklist： ✓ 数据用秒表实测，库存现场点数。 ✓ 先选产品族再画图。 ✓ 一张图只画一个产品族5-7工序。 ✓ 物流和信息流都必须画。 ✓ 时间线必须画必须算。 ✓ 团队walk the flow全员参与。 ✓ 标注Kaizen Burst改善点。 ✓ 团队评审 + 高层评审。 工位级细节分析：从价值流到动作分析 价值流图是宏观，工位分析是微观。VSM识别瓶颈后，需要深入工位分析。 标准作业三件套： 工序能力表： 记录每个工步的手动时间、机器时间、刀具更换时间。 标准作业组合表： 人机联合作业的时间组合，发现等待和干涉，优化人机配合。 标准作业票： 工位布局/作业顺序/走动路线，节拍时间/标准在制品，操作员走动可视化。 动作分析（Motion Study）： 线平衡分析： 节拍时间 60.6秒： 库存分析与ABC分类 库存原因5Why分析： 库存ABC分类： 库存策略： 核心原则： 库存不是资产，是浪费的掩盖物。每减少一天库存，就暴露一个需要解决的问题。 换型时间（C/O）分析与SMED 逻辑链条： 换型时间长 → 批量必须大 → 库存高 → Lead Time长。 反过来：换型时间短 → 批量可以小 → 库存低 → 流动快。 SMED（Single Minute Exchange of Die）八步法： VSM上的改善体现： **Kaizen Burst：** K1-SMED改善项目 | 目标：60分钟 → 10分钟 | 期限：2个月 | 责任人：设备工程师。 规划理想的流程 未来图不是画饼，是基于精益原则的可达成蓝图。Rother & Shook 提出七个关键问题，是未来图设计的"七颗龙珠"： 未来图设计原则一：节拍时间（Takt Time） 节拍时间计算公式： Takt Time = 可用生产时间 ÷ 客户需求数量。 计算示例： 每天2班，每班460分钟，客户月需求10,000件，22工作日。 节拍时间的意义： 不是目标，是节奏。像音乐节拍，每X秒必须完成一件。C/T > 节拍：瓶颈，必须改进。 未来图设计目标： 让所有工序周期时间都接近节拍时间（±10%）。 未来图设计原则二：成品策略（超市vs直发） 模式A：成品超市（Supermarket）。 模式B：直接发运（Ship to Customer）。 选择建议： 大多数企业先用成品超市（稳定生产），逐步向直发过渡。成品超市库存天数目标：1-3天（现状可能10-30天）。 未来图设计原则三：连续流（Continuous Flow） 连续流定义： 产品一件一件地生产，工序之间无库存等待，像河流一样连续。 连续流的实现条件： VSM表示与设计步骤： 未来图设计原则四：超市与拉动（Pull） 什么时候用超市（而不是连续流）： 超市设计要素： 看板数量计算公式： 看板数量 = (需求速率 × 补充周期 × 安全系数) / 容器容量。 例：每天需求100件 × 补充周期2天 × 安全系数1.2 / 每箱20件 = 12张看板。 拉动信号流程： 后工序从超市取走一件 → 看板送回前工序 → 前工序生产一件补充。 不是前工序"觉得该做了"就做，而是"被拿走了"才做。 未来图设计原则五：定拍工序（Pacemaker） 定拍工序定义： 价值流中唯一被赋予"生产计划"的工序，其他工序都听它的。就像乐队的指挥，定拍工序决定了整个价值流的节奏。 为什么需要定拍工序： 定拍工序选择原则： 定拍工序的职责： VSM表示： 未来图设计原则六：均衡化生产（Heijunka） 均衡化定义： 将客户需求按品种和数量平均分配到每天，避免生产大起大落。 为什么要均衡化： 均衡化箱（Heijunka Box）： 可视化工具：横轴=时间（每小时/每半天），纵轴=产品型号。每个格子放一张看板或生产指令，显示这个时间做什么产品、做多少。 示例：每2小时一个循环：A 20件 → B 10件 → C 16件 → 重复。 均衡化的三个前提： 快速换型（SMED）· 小批量 · 稳定质量。 没有SMED，均衡化就是空谈——换型时间从60分钟降到10分钟，才能支持每2小时换一次型。 未来图设计原则七：过程改进支持 五支柱支撑体系——确保未来状态可持续运行： 质量管理： 自働化(Jidoka)，源头质量控制，防错(Poka-Yoke)。 设备管理： TPM全员维护，OEE提升，快速换模SMED。 布局优化： 单元化布局，U型生产线，物流路径优化。 人员发展： 多技能工培养，改善提案制度，团队自主管理。 信息系统： 可视化看板，实时数据采集，ERP/MES集成。 关键洞察： 五支柱必须同步建设，任何一根支柱的缺失都会导致未来状态无法稳定运行。建议按 质量→设备→布局→人员→系统 的顺序逐步推进。 SMED八步法： ①区分内外换模 ②将内换模转为外换模 ③缩短内换模时间 ④缩短外换模时间 ⑤标准化 ⑥自动化 ⑦持续改善 ⑧目标：单次换模<<10分钟。 未来价值流图绘制步骤 5步绘制法——从愿景到可执行的改善蓝图： 现状图 vs 未来图关键差异： 未来图案例：某机械加工厂未来状态 7项核心改善措施： 关键指标对比：

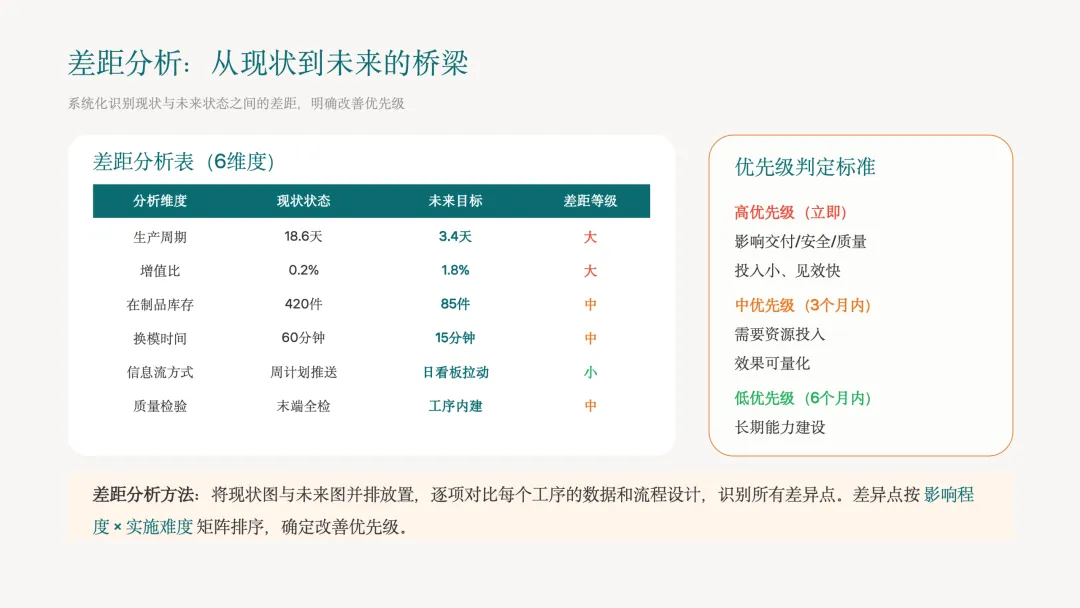

核心成果： 通过7项改善措施，生产周期从18.6天缩短至3.4天，增值比提升9倍，在制品降低80%。未来图是改善的作战地图，每一项措施都有明确的责任人和时间节点。 【模块五】从图纸到现实：实施与落地 VSM是作战地图，实施才是真正的战斗。 差距分析：从现状到未来的桥梁 系统化识别现状与未来状态之间的差距，明确改善优先级。 差距分析表（6维度）：

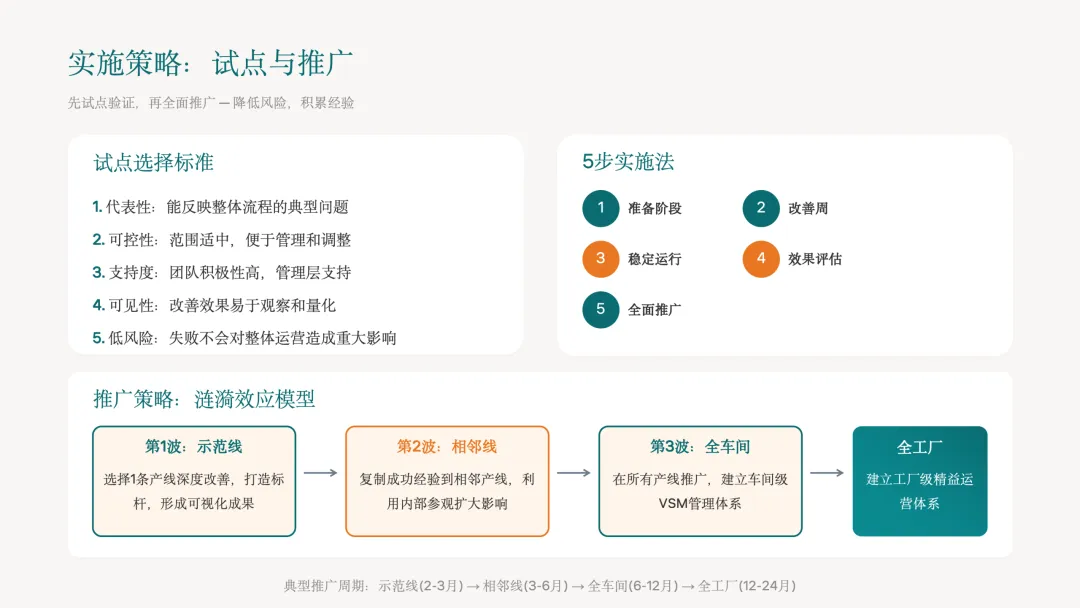

优先级判定标准： 差距分析方法： 将现状图与未来图并排放置，逐项对比每个工序的数据和流程设计，识别所有差异点。差异点按 影响程度 × 实施难度 矩阵排序，确定改善优先级。 实施策略：试点与推广 先试点验证，再全面推广——降低风险，积累经验。 试点选择标准： 推广策略：涟漪效应模型。 第1波：示范线。 选择1条产线深度改善，打造标杆，形成可视化成果。 第2波：相邻线。 复制成功经验到相邻产线，利用内部参观扩大影响。 第3波：全车间。 在所有产线推广，建立车间级VSM管理体系。 第4波：全工厂。 建立工厂级精益运营体系。 典型推广周期： 示范线(2-3月) → 相邻线(3-6月) → 全车间(6-12月) → 全工厂(12-24月)。 看板系统设计与实施 可视化拉动信号——实现"在必要的时间生产必要数量的必要产品"。 4种看板类型： 看板实施5步骤： 核心原则： 没有标准化就没有看板，先稳定流程再实施看板系统。 安灯系统与异常快速响应 即时暴露问题，快速响应解决——保障价值流稳定运行。 三色响应机制： QRQC快速响应流程： Quick Response Quality Control — 分层快速解决问题。 安灯与VSM的关系：从暴露到改善的闭环。 VSM识别瓶颈 → 安灯暴露异常 → QRQC快速解决 → 更新VSM数据。 核心理念：VSM发现的问题通过安灯系统即时暴露，QRQC确保快速解决，解决后的数据反馈更新VSM，形成"发现→暴露→解决→验证"的持续改善闭环。 VSM持续监控与更新 VSM不是一次性项目，而是持续改进的管理工具。 三级更新周期： 月度更新： 季度评审： 年度重绘： VSM管理看板设计： 防止回潮：固化改善成果。 PDCA循环： 计划(Plan) → 执行(Do) → 检查(Check) → 行动(Act) — 持续改善，永无止境。 标杆案例复盘：某汽车零部件企业VSM改善 案例背景： 某汽车零部件企业，为某主机厂供应发动机支架，月订单波动大（3000-8000件），生产周期长，客户投诉交付延迟。2023年3月启动VSM改善项目。 6项核心改善措施： 看透价值流，消除浪费源，构建高效能 模块一（认知篇）： 价值是客户愿意付费的活动，价值流是从原材料到客户的完整流程，VSM是透视流程的X光片。精益五大原则：价值、价值流、流动、拉动、尽善尽美。七大浪费+第八大浪费（人的浪费）。 模块二（方法论篇）： VSM符号体系——18个核心符号，数据箱、时间线、信息流。手绘为先，软件为辅。团队组建必须有班组长参与，高层支持是关键。 模块三（现状图篇）： 八步法——选产品族、画客户供应商、Walk the Flow、收集数据、绘制库存、绘制物流、绘制信息流、绘制时间线。Kaizen Burst标注问题，团队评审+高层评审。案例增值比仅0.2%，改善空间巨大。 模块四（未来图篇）： 七个关键问题——节拍时间、成品策略、连续流、超市拉动、定拍工序、均衡化、过程改进。五支柱支撑体系确保落地。案例Lead Time从18.6天降至3.4天。 模块五（实施篇）： 差距分析、项目计划、试点推广、看板系统、安灯系统、持续更新。标杆案例：Lead Time从45天降至8天，OTD从65%提升到98%。 送给大家VSM核心口诀： "看透价值流，消除浪费源，构建高效能。" 三句话： 从今天开始，我请大家做三件事： 第一，下周选一条产线，带着团队Walk the Flow，拍下第一张现状图。 第二，用七个关键问题，设计一张未来图，哪怕只是草图。 第三，选一个Kaizen Burst，两周内做出改善效果。 让价值流动起来，让浪费无处藏身。
01
把零件钻孔——客户需要这个孔，愿意付费，这是价值。
把成品搬到仓库——客户不在乎你是怎么搬的，不愿意为搬运付费，这不是价值。
检验尺寸——客户需要的是合格品，不是检验这个动作本身，不愿意为检验付费，这不是价值。
返工补焊——第一次就该做对，返工是浪费，客户绝不愿意为返工付费。
组装零部件——客户需要成品，愿意付费，这是价值。

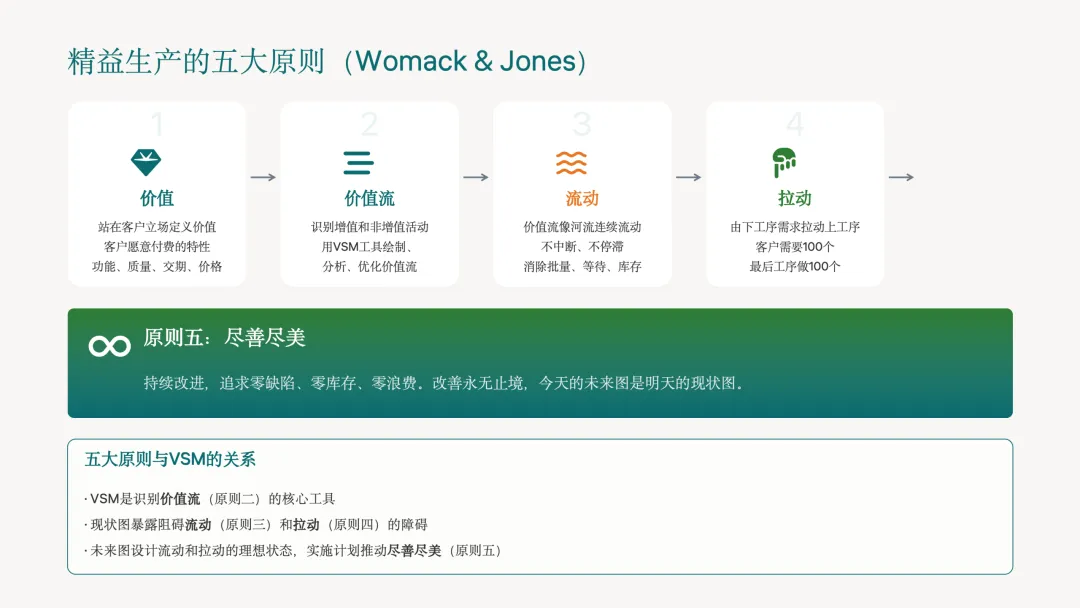

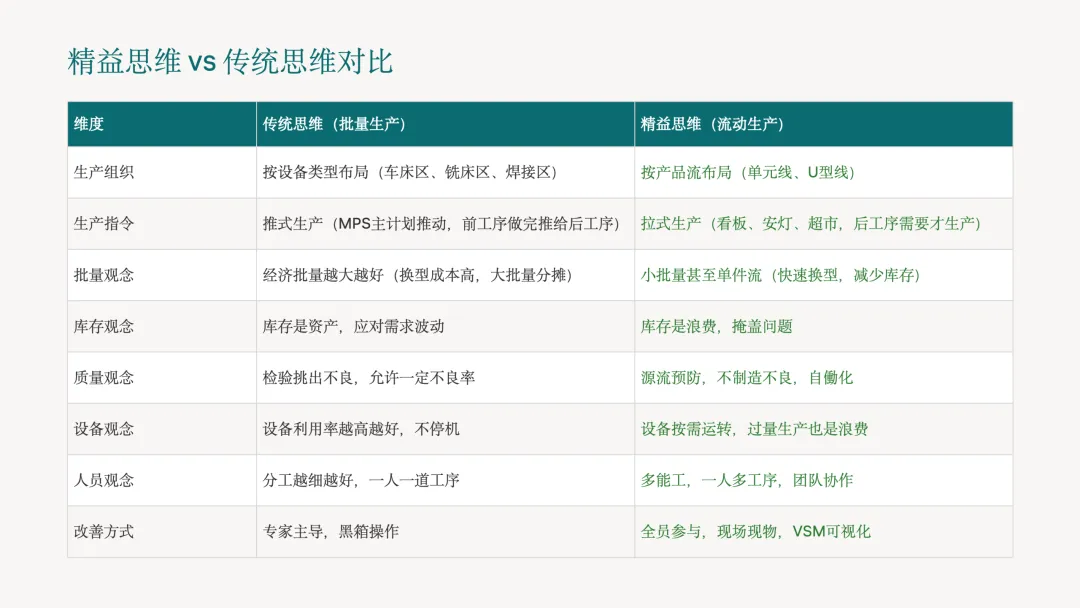

VSM是识别价值流（原则二）的核心工具。
现状图暴露阻碍流动（原则三）和拉动（原则四）的障碍。
未来图设计流动和拉动的理想状态，实施计划推动尽善尽美（原则五）。
VSM绘制参与：让一线员工参与walk the flow，他们的观察最准确。
改善提案：VSM分析出的问题，由班组提出改善对策。
多能工培养：让员工参与多个工序，理解价值流全局。
质量圈活动：员工组成小组，定期分析价值流中的问题。
02

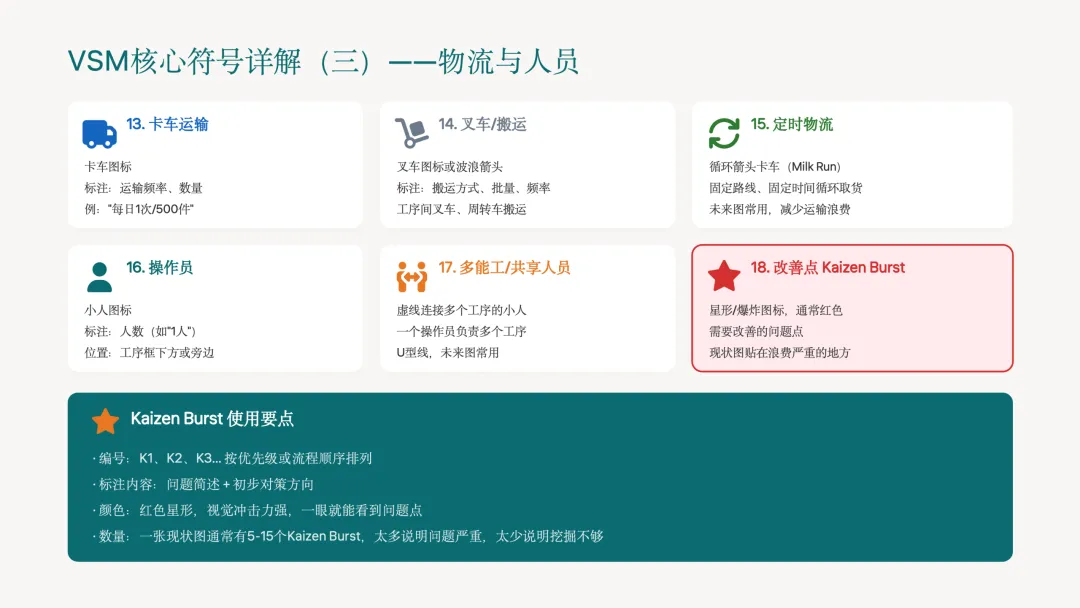

编号：K1、K2、K3... 按优先级或流程顺序排列。
标注内容：问题简述 + 初步对策方向。
颜色：红色星形，视觉冲击力强，一眼就能看到问题点。
数量：一张现状图通常有5-15个Kaizen Burst，太多说明问题严重，太少说明挖掘不够。

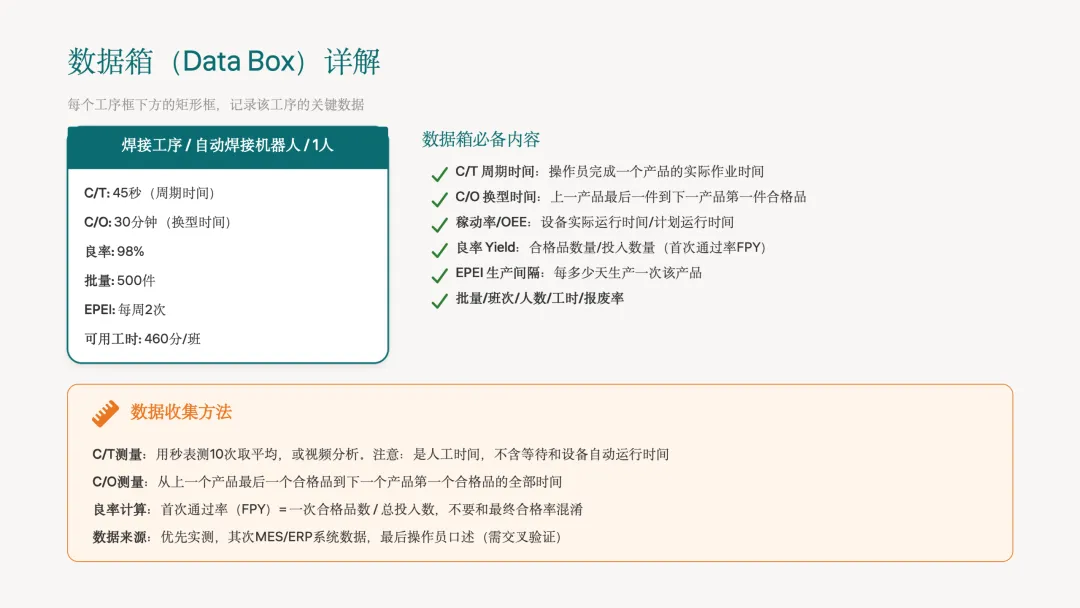

C/T测量：用秒表测10次取平均，或视频分析。注意：是人工时间，不含等待和设备自动运行时间。
C/O测量：从上一个产品最后一个合格品到下一个产品第一个合格品的全部时间。
良率计算：首次通过率（FPY）= 一次合格品数 / 总投入数，不要和最终合格率混淆。
数据来源：优先实测，其次MES/ERP系统数据，最后操作员口述（需交叉验证）。
上方阶梯线 = 库存等待时间（非增值）。
下方直线 = 增值时间（加工时间）。

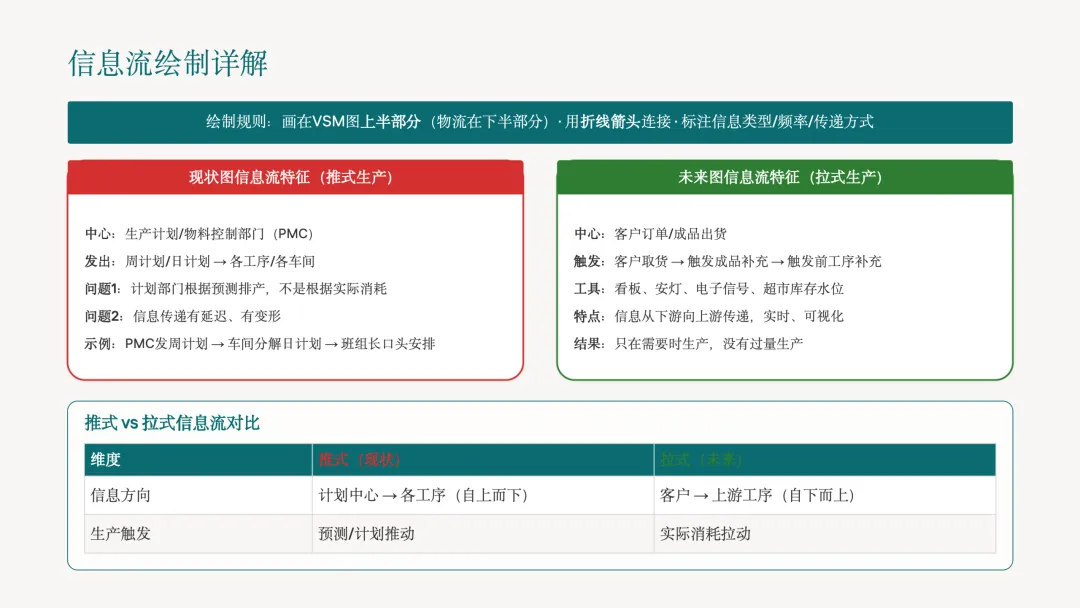

中心：生产计划/物料控制部门（PMC）。
发出：周计划/日计划 → 各工序/各车间。
问题1：计划部门根据预测排产，不是根据实际消耗。
问题2：信息传递有延迟、有变形。
示例：PMC发周计划 → 车间分解日计划 → 班组长口头安排。
中心：客户订单/成品出货。
触发：客户取货 → 触发成品补充 → 触发前工序补充。
工具：看板、安灯、电子信号、超市库存水位。
特点：信息从下游向上游传递，实时、可视化。
结果：只在需要时生产，没有过量生产。

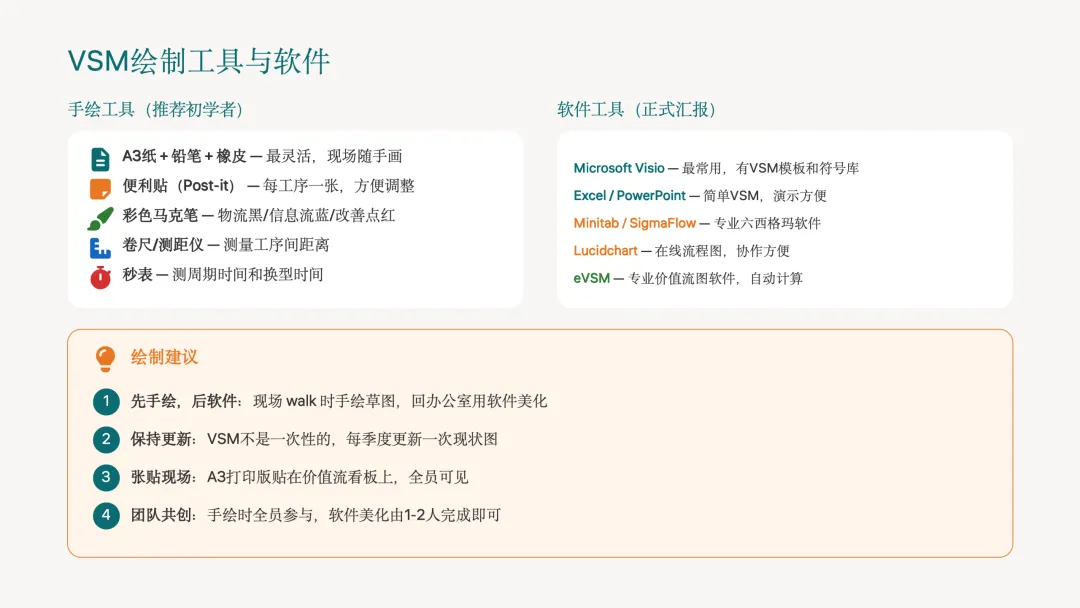

A3纸 + 铅笔 + 橡皮 — 最灵活，现场随手画。
便利贴（Post-it） — 每工序一张，方便调整。
彩色马克笔 — 物流黑/信息流蓝/改善点红。
卷尺/测距仪 — 测量工序间距离。
秒表 — 测周期时间和换型时间。
Microsoft Visio — 最常用，有VSM模板和符号库。
Excel / PowerPoint — 简单VSM，演示方便。
Minitab / SigmaFlow — 专业六西格玛软件。
Lucidchart — 在线流程图，协作方便。
eVSM — 专业价值流图软件，自动计算。
先手绘，后软件：现场 walk 时手绘草图，回办公室用软件美化。 保持更新：VSM不是一次性的，每季度更新一次现状图。 张贴现场：A3打印版贴在价值流看板上，全员可见。 团队共创：手绘时全员参与，软件美化由1-2人完成即可。

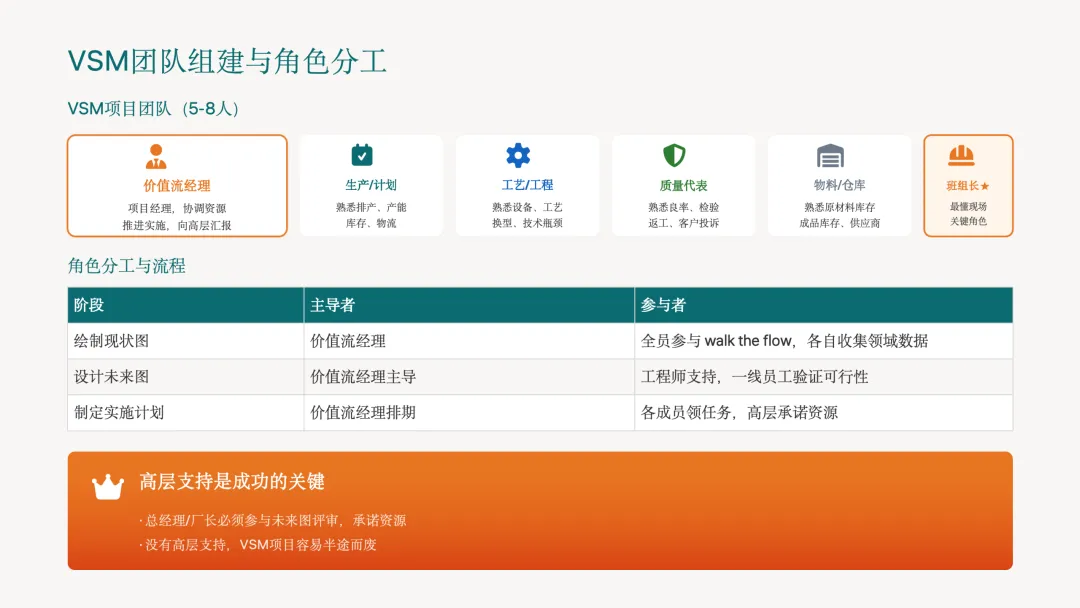

价值流经理： 项目经理，协调资源，推进实施，向高层汇报。
生产/计划： 熟悉排产、产能、库存、物流。
工艺/工程： 熟悉设备、工艺、换型、技术瓶颈。
质量代表： 熟悉良率、检验、返工、客户投诉。
物料/仓库： 熟悉原材料库存、成品库存、供应商。
班组长： 最懂现场，关键角色。
绘制现状图：价值流经理主导，全员参与 walk the flow，各自收集领域数据。
设计未来图：价值流经理主导，工程师支持，一线员工验证可行性。
制定实施计划：价值流经理排期，各成员领任务，高层承诺资源。
03

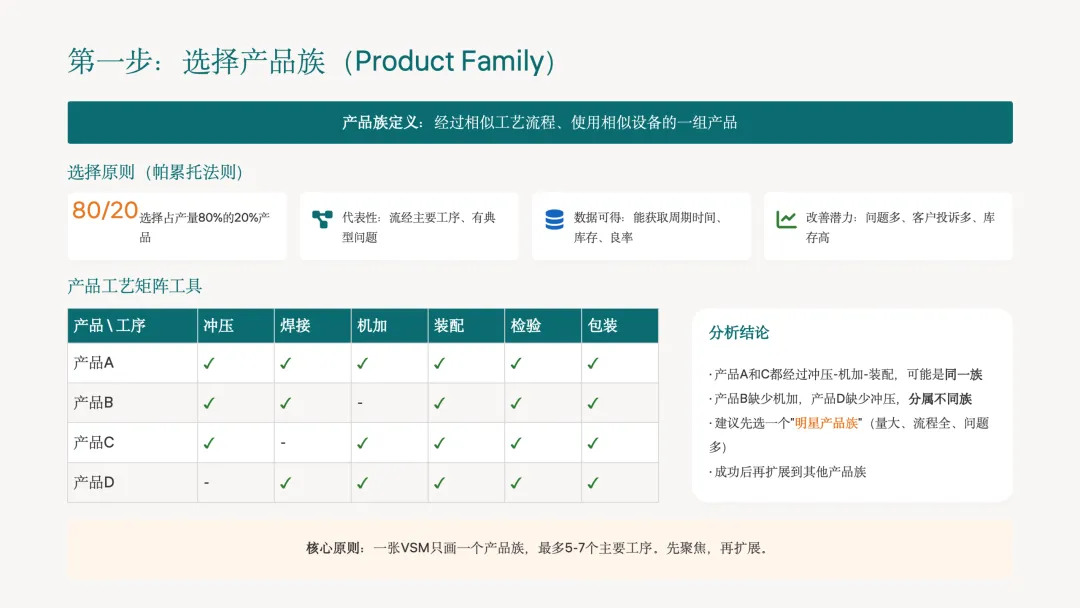

80/20：选择占产量80%的20%产品。
代表性：流经主要工序、有典型问题。
数据可得：能获取周期时间、库存、良率。
改善潜力：问题多、客户投诉多、库存高。
产品A和C都经过冲压-机加-装配，可能是同一族。
产品B缺少机加，产品D缺少冲压，分属不同族。
建议先选一个"明星产品族"（量大、流程全、问题多）。
成功后再扩展到其他产品族。

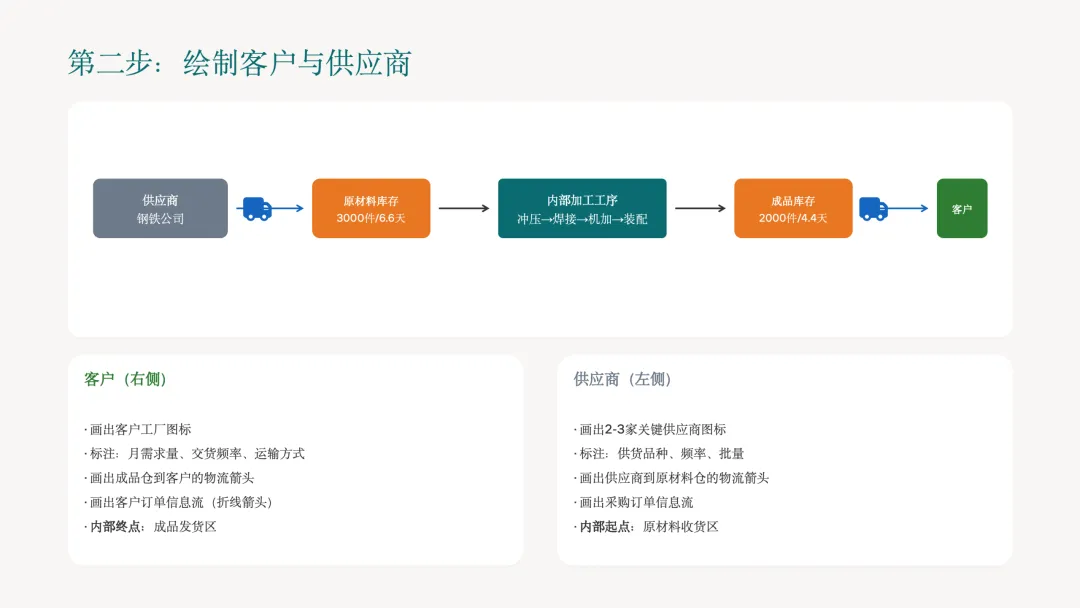

画出客户工厂图标。
标注：月需求量、交货频率、运输方式。
画出成品仓到客户的物流箭头。
画出客户订单信息流（折线箭头）。
内部终点：成品发货区。
画出2-3家关键供应商图标。
标注：供货品种、频率、批量。
画出供应商到原材料仓的物流箭头。
画出采购订单信息流。
内部起点：原材料收货区。

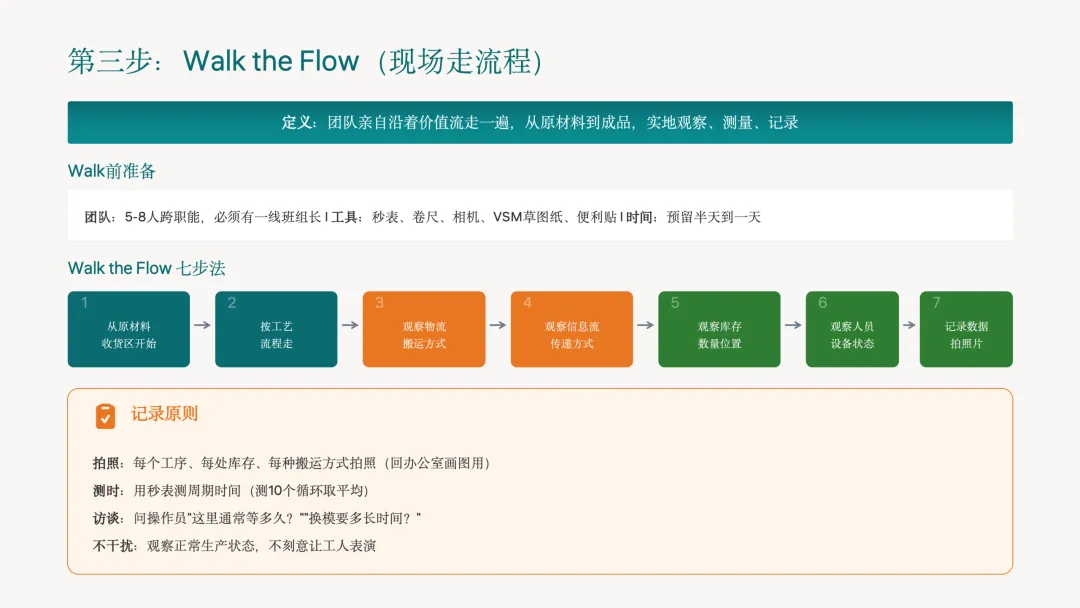

团队：5-8人跨职能，必须有一线班组长。
工具：秒表、卷尺、相机、VSM草图纸、便利贴。
时间：预留半天到一天。
从原材料收货区开始。 按工艺流程走。 观察物流搬运方式。 观察信息流传递方式。 观察库存数量位置。 观察人员设备状态。 记录数据，拍照片。
拍照：每个工序、每处库存、每种搬运方式拍照（回办公室画图用）。
测时：用秒表测周期时间（测10个循环取平均）。
访谈：问操作员"这里通常等多久？""换模要多长时间？"
不干扰：观察正常生产状态，不刻意让工人表演。

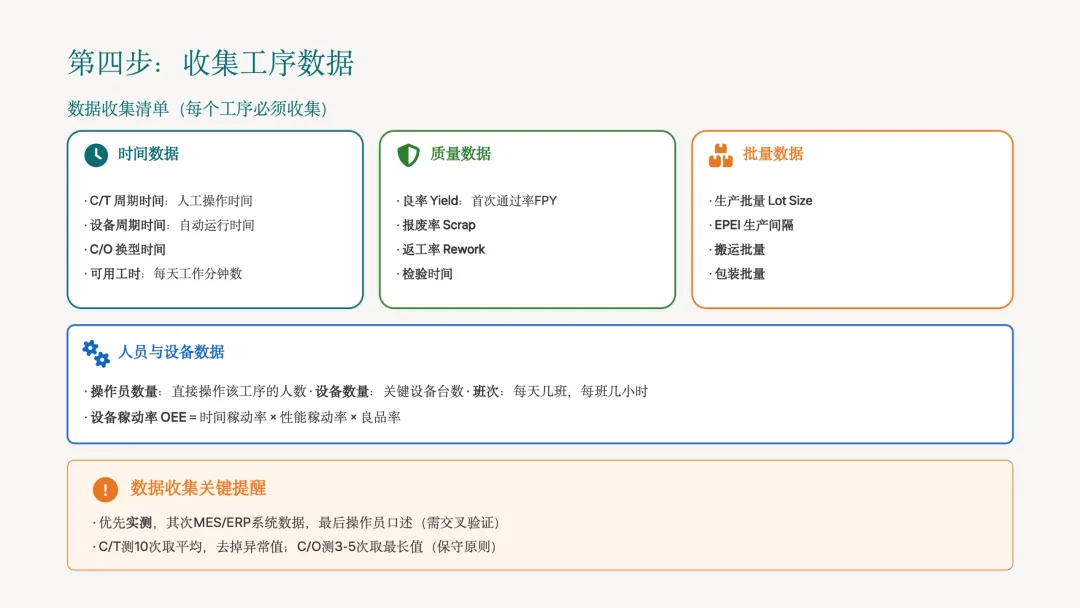

C/T 周期时间：人工操作时间。
设备周期时间：自动运行时间。
C/O 换型时间。
可用工时：每天工作分钟数。
良率 Yield：首次通过率FPY。
报废率 Scrap。
返工率 Rework。
检验时间。
生产批量 Lot Size。
EPEI 生产间隔。
搬运批量。
包装批量。
操作员数量：直接操作该工序的人数。
设备数量：关键设备台数。
班次：每天几班，每班几小时。
设备稼动率 OEE = 时间稼动率 × 性能稼动率 × 良品率。
优先实测，其次MES/ERP系统数据，最后操作员口述（需交叉验证）。
C/T测10次取平均，去掉异常值；C/O测3-5次取最长值（保守原则）。

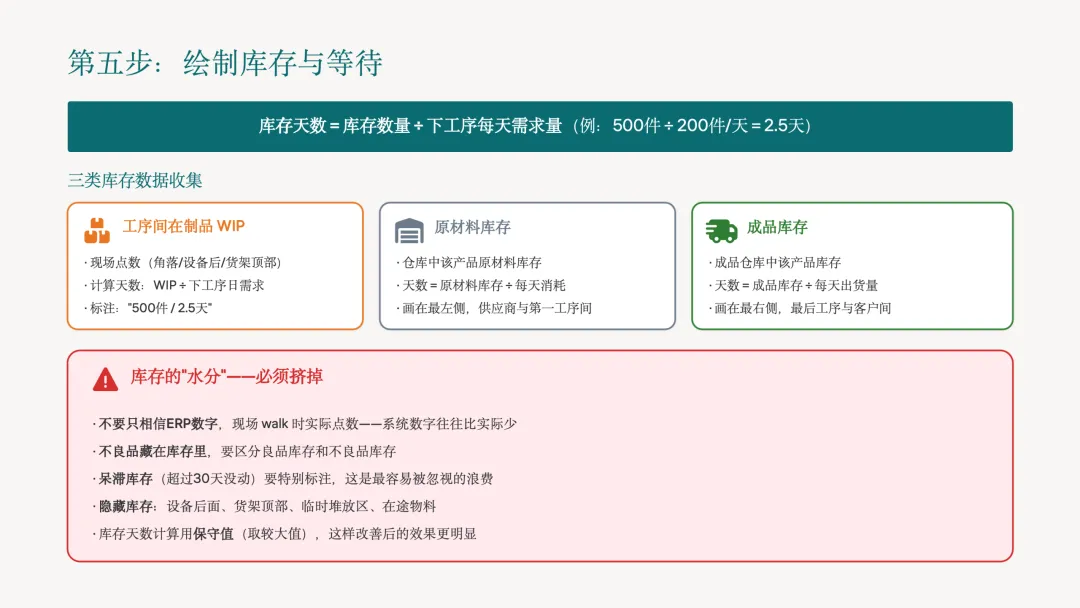

现场点数（角落/设备后/货架顶部）。
计算天数：WIP ÷ 下工序日需求。
标注："500件 / 2.5天"。
仓库中该产品原材料库存。
天数 = 原材料库存 ÷ 每天消耗。
画在最左侧，供应商与第一工序间。
成品仓库中该产品库存。
天数 = 成品库存 ÷ 每天出货量。
画在最右侧，最后工序与客户间。
不要只相信ERP数字，现场 walk 时实际点数——系统数字往往比实际少。
不良品藏在库存里，要区分良品库存和不良品库存。
呆滞库存（超过30天没动）要特别标注，这是最容易被忽视的浪费。
隐藏库存：设备后面、货架顶部、临时堆放区、在途物料。
库存天数计算用保守值（取较大值），这样改善后的效果更明显。
长距离搬运（>10米警惕）。
大批量搬运（一次搬一周量）。
重复搬运（搬过来又搬回去）。
交叉搬运（物流路线交叉）。
供应商到工厂：运输方式（卡车/铁路/船运）、频次、批量、提前期。
工厂到客户：发货频次、运输批量、交货提前期。
上方阶梯线 = 库存等待时间（非增值）。
下方直线 = 增值时间（加工时间）。
传统批量生产：增值比 0.5% - 5%（等待和库存占绝大部分时间）。
精益改善后：增值比 5% - 15%（通过流动和拉动大幅减少等待）。
世界级水平：增值比 > 20%（仍有持续改善空间）。

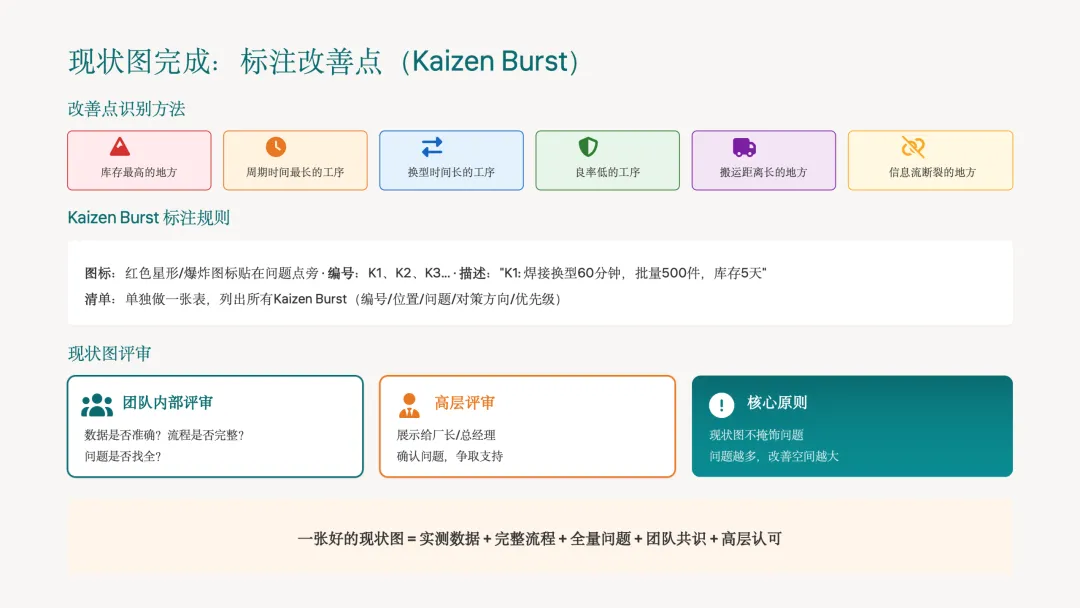

库存最高的地方。
周期时间最长的工序。
换型时间长的工序。
良率低的工序。
搬运距离长的地方。
信息流断裂的地方。
图标：红色星形/爆炸图标贴在问题点旁。
编号：K1、K2、K3...
描述："K1: 焊接换型60分钟，批量500件，库存5天"。
清单：单独做一张表，列出所有Kaizen Burst（编号/位置/问题/对策方向/优先级）。
K1 冲压换型60分钟，批量过大，库存高。
K2 焊接周期45秒，接近节拍，是瓶颈。
K3 机加与装配间库存8.8天，过量生产。
K4 信息流每周一次，响应慢，计划滞后。
用视频记录瓶颈工位操作，逐秒分析。
识别多余动作：寻找、弯腰、转身、等待、换手。
应用动作经济原则优化操作。
各工序周期时间对比柱状图。
识别瓶颈（最高柱）和闲置（最低柱）。
通过ECRS（取消/合并/重排/简化）优化。
瓶颈：装配90秒 > 节拍60.6秒。
预警：焊接45秒接近节拍。

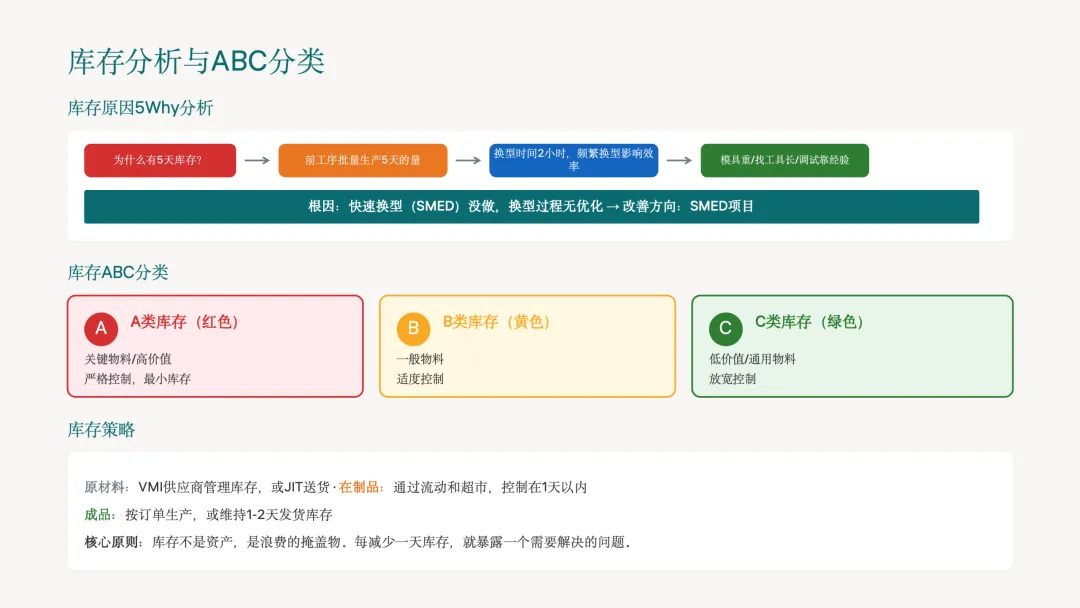

为什么有5天库存？→ 前工序批量生产5天的量。
为什么批量生产5天？→ 换型时间2小时，频繁换型影响效率。
为什么换型2小时？→ 模具重/找工具长/调试靠经验。
根因：快速换型（SMED）没做，换型过程无优化。
改善方向：SMED项目。
A类库存（红色）：关键物料/高价值，严格控制，最小库存。
B类库存（黄色）：一般物料，适度控制。
C类库存（绿色）：低价值/通用物料，放宽控制。
原材料：VMI供应商管理库存，或JIT送货。
在制品：通过流动和超市，控制在1天以内。
成品：按订单生产，或维持1-2天发货库存。

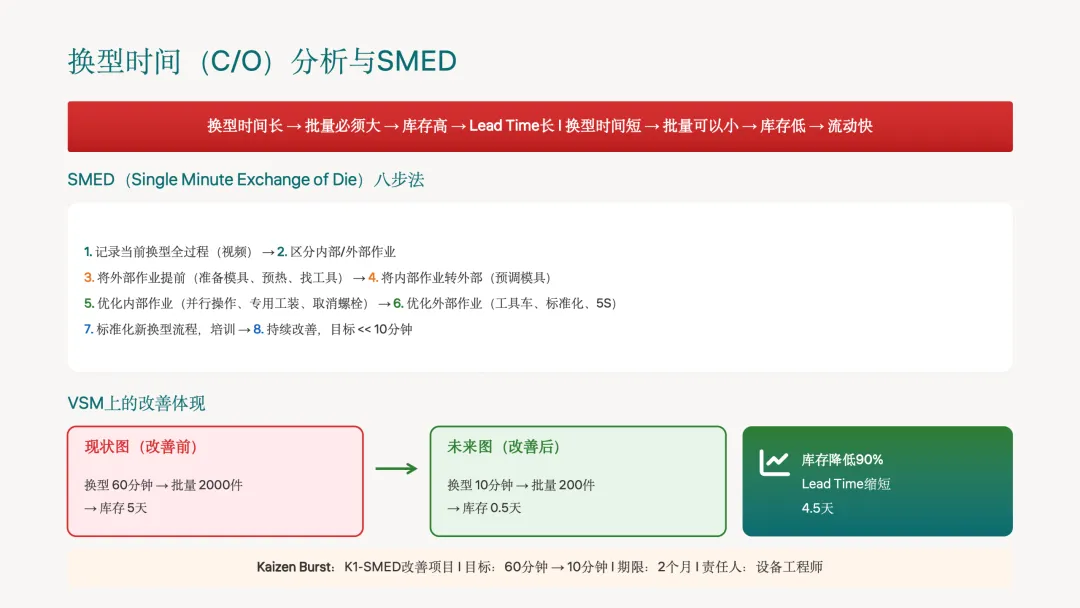

记录当前换型全过程（视频）。 区分内部/外部作业。 将外部作业提前（准备模具、预热、找工具）。 将内部作业转外部（预调模具）。 优化内部作业（并行操作、专用工装、取消螺栓）。 优化外部作业（工具车、标准化、5S）。 标准化新换型流程，培训。 持续改善，目标 << 10分钟。
现状图（改善前）：换型60分钟 → 批量2000件 → 库存5天。
未来图（改善后）：换型10分钟 → 批量200件 → 库存0.5天。
库存降低90%，Lead Time缩短4.5天。

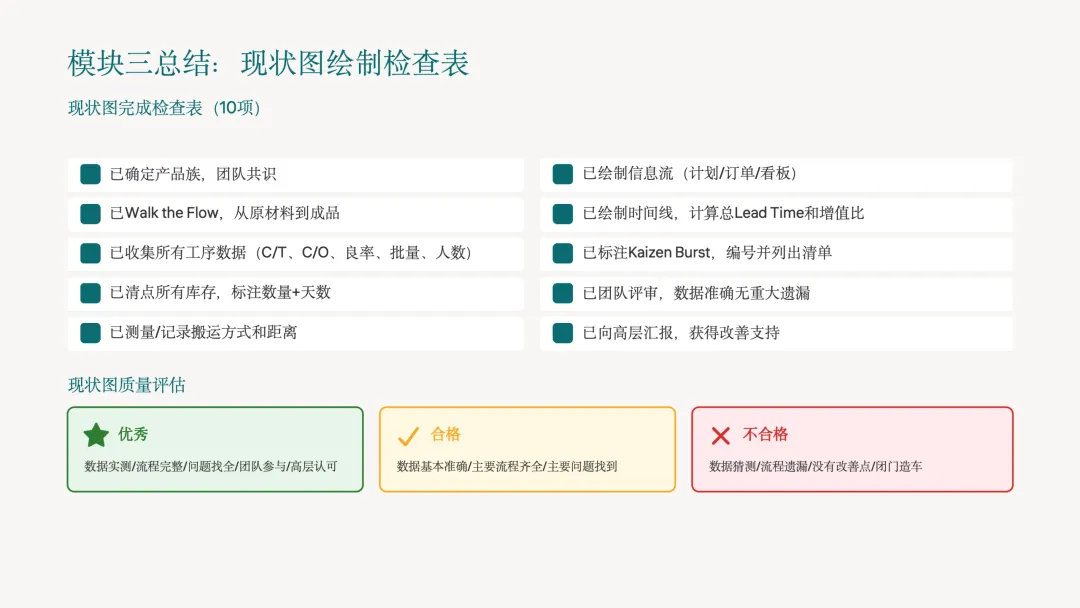

04
节拍时间？ 成品超市还是直发？ 哪里用连续流？ 哪里需要超市拉动？ 定拍工序在哪？ 如何均衡化？ 需要哪些过程改进？

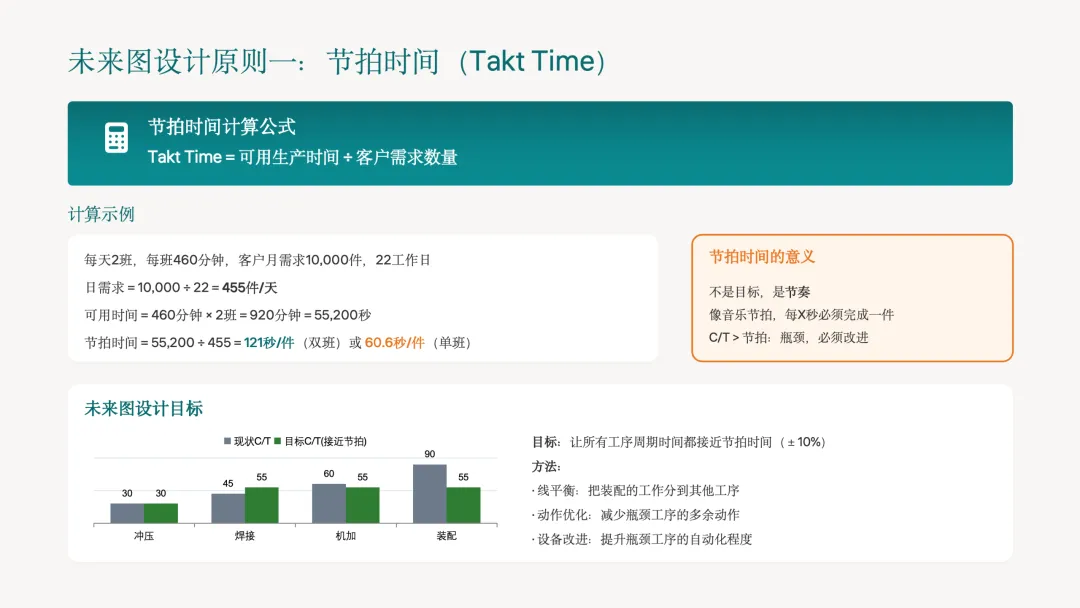

日需求 = 10,000 ÷ 22 = 455件/天。
可用时间 = 460分钟 × 2班 = 920分钟 = 55,200秒。
节拍时间 = 55,200 ÷ 455 = 121秒/件（双班）或 60.6秒/件（单班）。
方法：线平衡（把装配的工作分到其他工序）、动作优化（减少瓶颈工序的多余动作）、设备改进（提升瓶颈工序的自动化程度）。

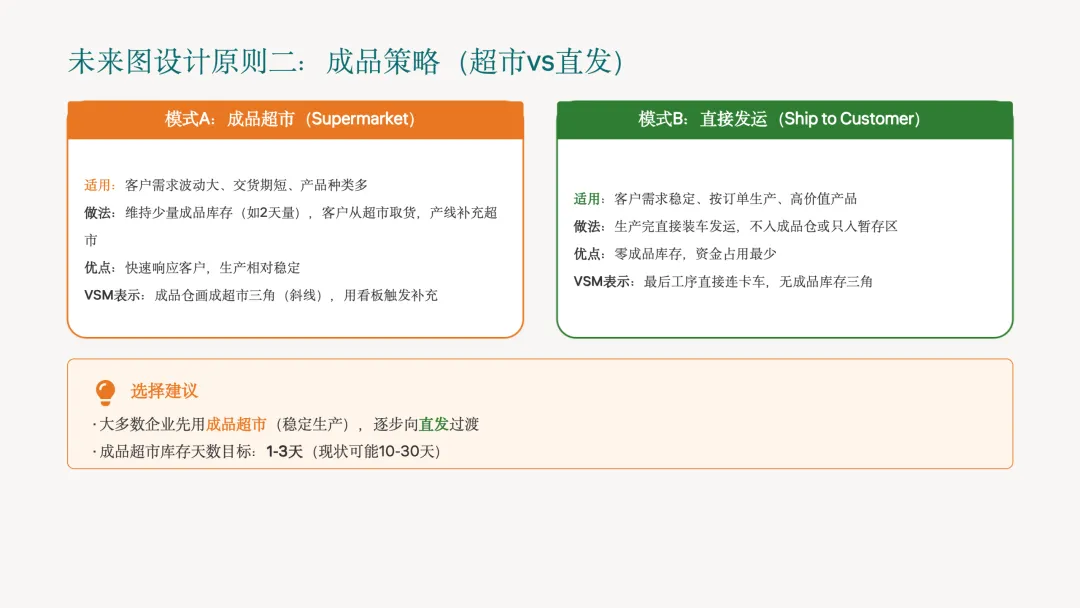

适用：客户需求波动大、交货期短、产品种类多。
做法：维持少量成品库存（如2天量），客户从超市取货，产线补充超市。
优点：快速响应客户，生产相对稳定。
VSM表示：成品仓画成超市三角（斜线），用看板触发补充。
适用：客户需求稳定、按订单生产、高价值产品。
做法：生产完直接装车发运，不入成品仓或只入暂存区。
优点：零成品库存，资金占用最少。
VSM表示：最后工序直接连卡车，无成品库存三角。

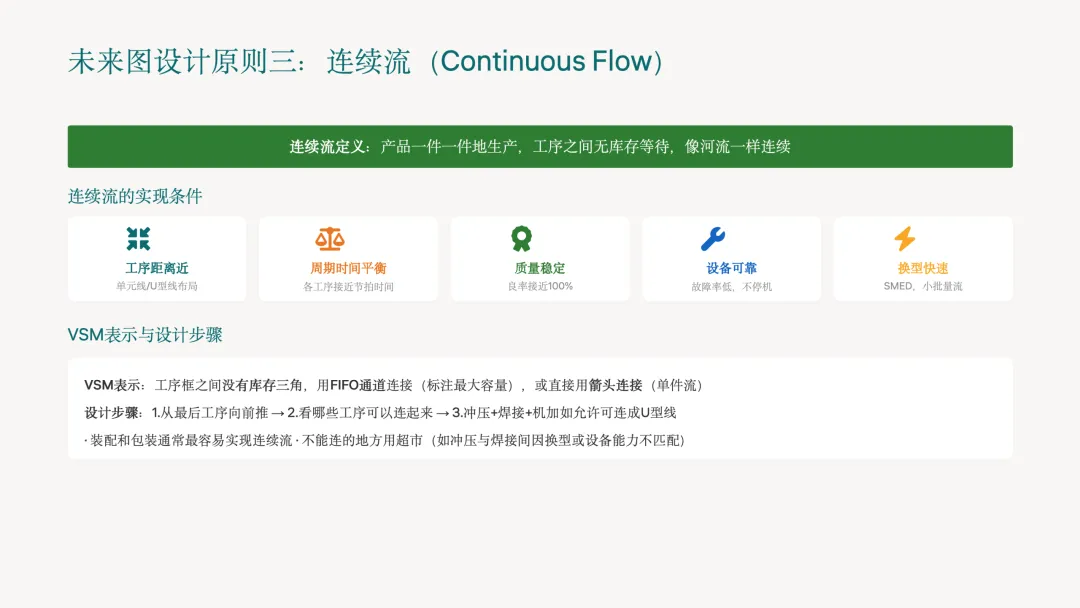

工序距离近：单元线/U型线布局。
周期时间平衡：各工序接近节拍时间。
质量稳定：良率接近100%。
设备可靠：故障率低，不停机。
换型快速：SMED，小批量流。
VSM表示：工序框之间没有库存三角，用FIFO通道连接（标注最大容量），或直接用箭头连接（单件流）。
设计步骤：1.从最后工序向前推 → 2.看哪些工序可以连起来 → 3.冲压+焊接+机加如允许可连成U型线。
装配和包装通常最容易实现连续流。
不能连的地方用超市（如冲压与焊接间因换型或设备能力不匹配）。

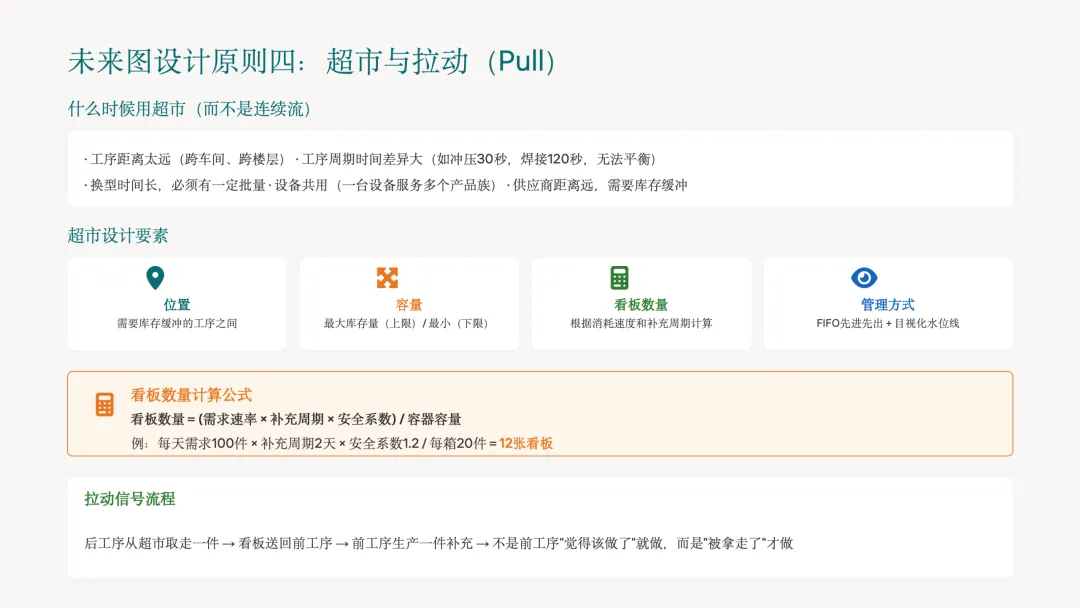

工序距离太远（跨车间、跨楼层）。
工序周期时间差异大（如冲压30秒，焊接120秒，无法平衡）。
换型时间长，必须有一定批量。
设备共用（一台设备服务多个产品族）。
供应商距离远，需要库存缓冲。
位置：需要库存缓冲的工序之间。
容量：最大库存量（上限）/ 最小（下限）。
看板数量：根据消耗速度和补充周期计算。
管理方式：FIFO先进先出 + 目视化水位线。

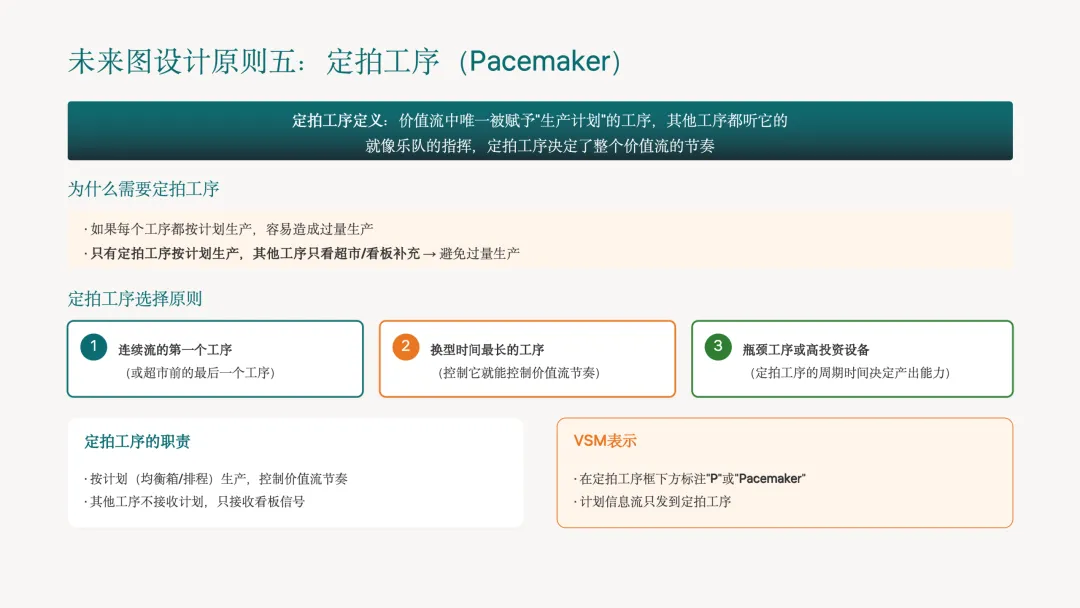

如果每个工序都按计划生产，容易造成过量生产。
只有定拍工序按计划生产，其他工序只看超市/看板补充 → 避免过量生产。
连续流的第一个工序（或超市前的最后一个工序）。 换型时间最长的工序（控制它就能控制价值流节奏）。 瓶颈工序或高投资设备（定拍工序的周期时间决定产出能力）。
按计划（均衡箱/排程）生产，控制价值流节奏。
其他工序不接收计划，只接收看板信号。
在定拍工序框下方标注"P"或"Pacemaker"。
计划信息流只发到定拍工序。

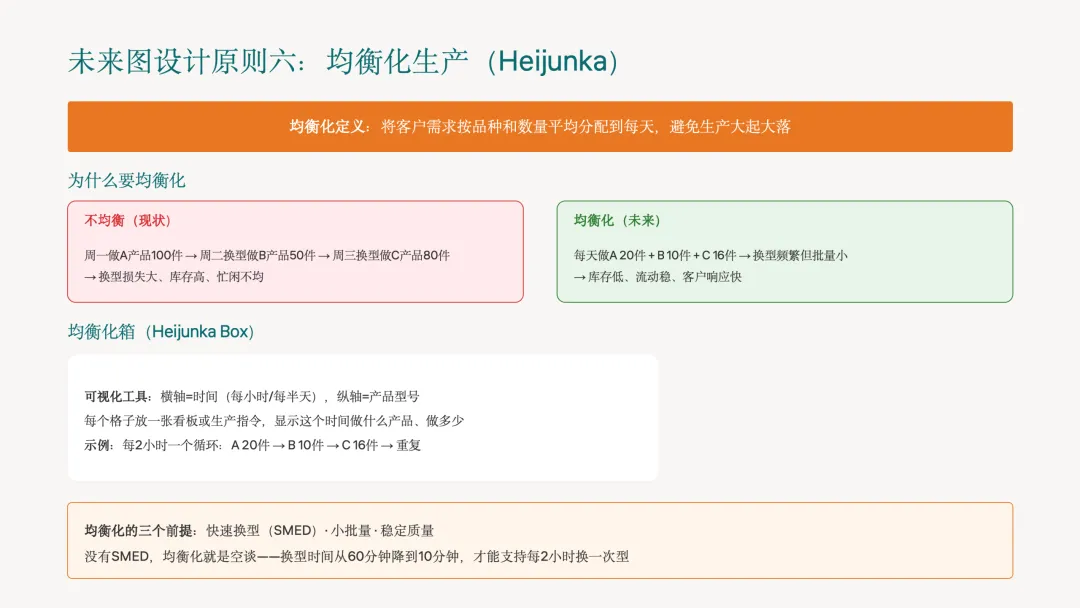

不均衡（现状）：周一做A产品100件 → 周二换型做B产品50件 → 周三换型做C产品80件 → 换型损失大、库存高、忙闲不均。
均衡化（未来）：每天做A 20件 + B 10件 + C 16件 → 换型频繁但批量小 → 库存低、流动稳、客户响应快。

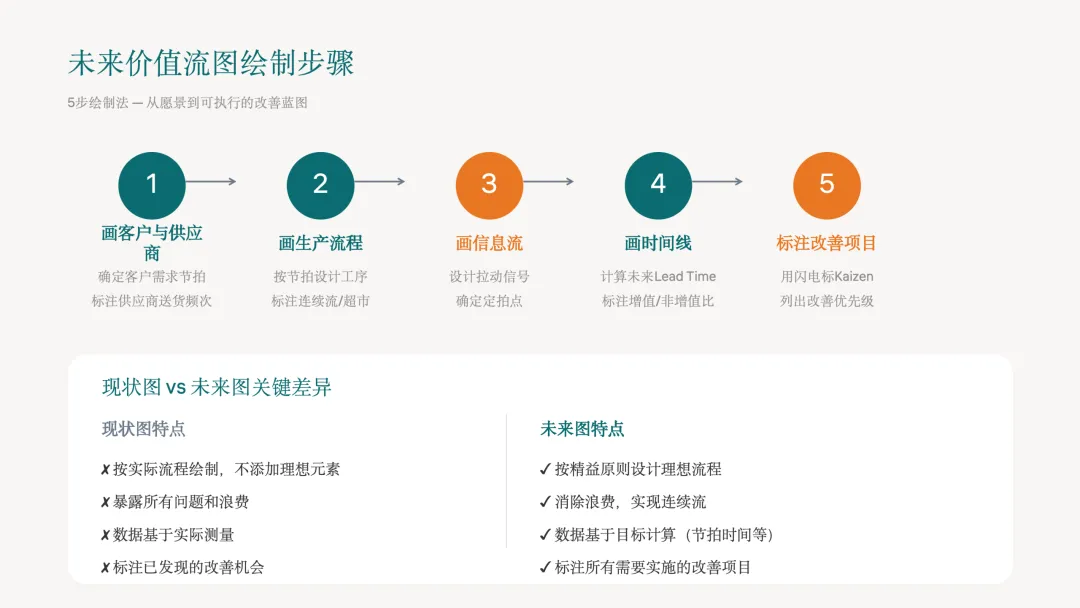

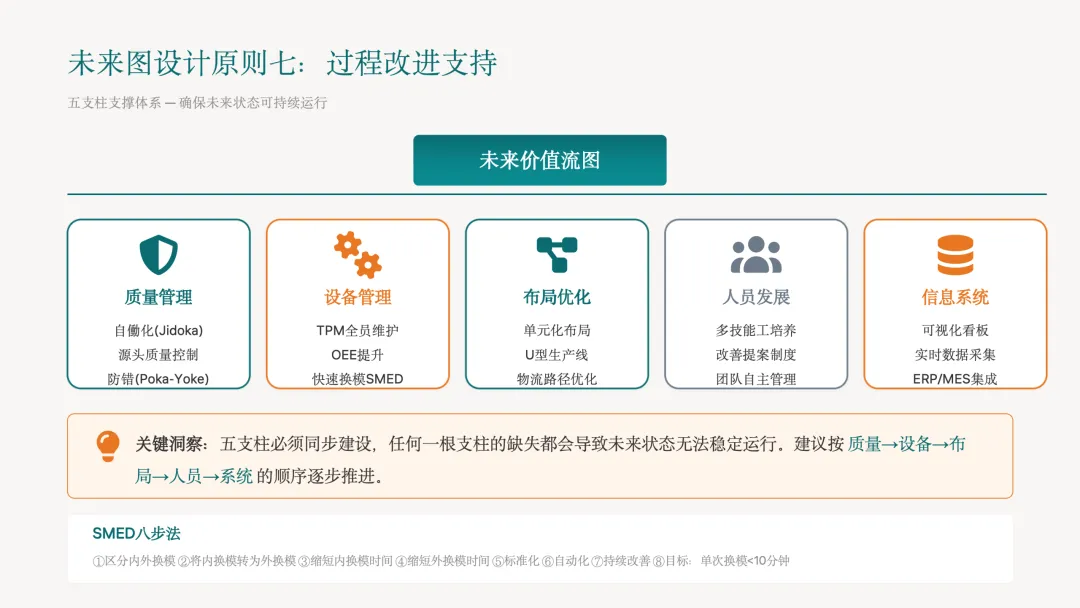

画客户与供应商：确定客户需求节拍，标注供应商送货频次。 画生产流程：按节拍设计工序，标注连续流/超市。 画信息流：设计拉动信号，确定定拍点。 画时间线：计算未来Lead Time，标注增值/非增值比。 标注改善项目：用闪电标Kaizen，列出改善优先级。

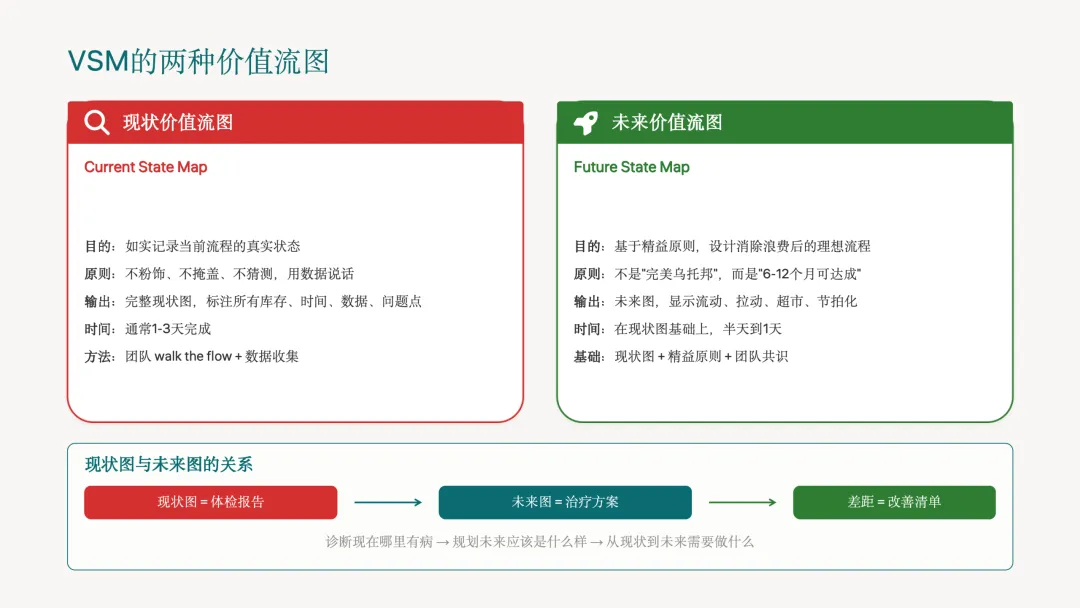

现状图特点：按实际流程绘制，不添加理想元素；暴露所有问题和浪费；数据基于实际测量；标注已发现的改善机会。
未来图特点：按精益原则设计理想流程；消除浪费，实现连续流；数据基于目标计算（节拍时间等）；标注所有需要实施的改善项目。

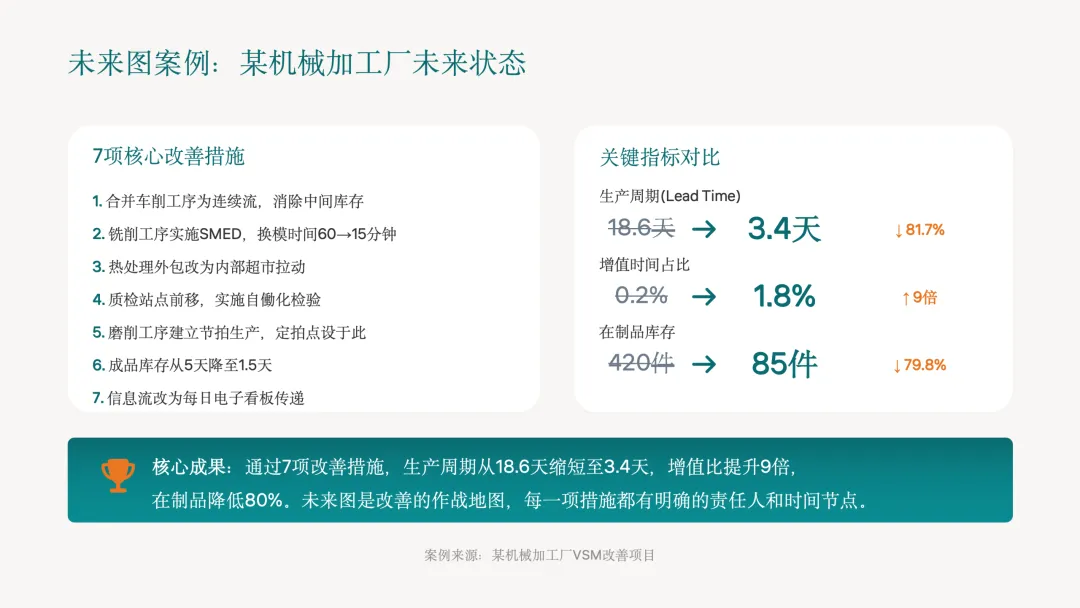

合并车削工序为连续流，消除中间库存。 铣削工序实施SMED，换模时间60→15分钟。 热处理外包改为内部超市拉动。 质检站点前移，实施自働化检验。 磨削工序建立节拍生产，定拍点设于此。 成品库存从5天降至1.5天。 信息流改为每日电子看板传递。

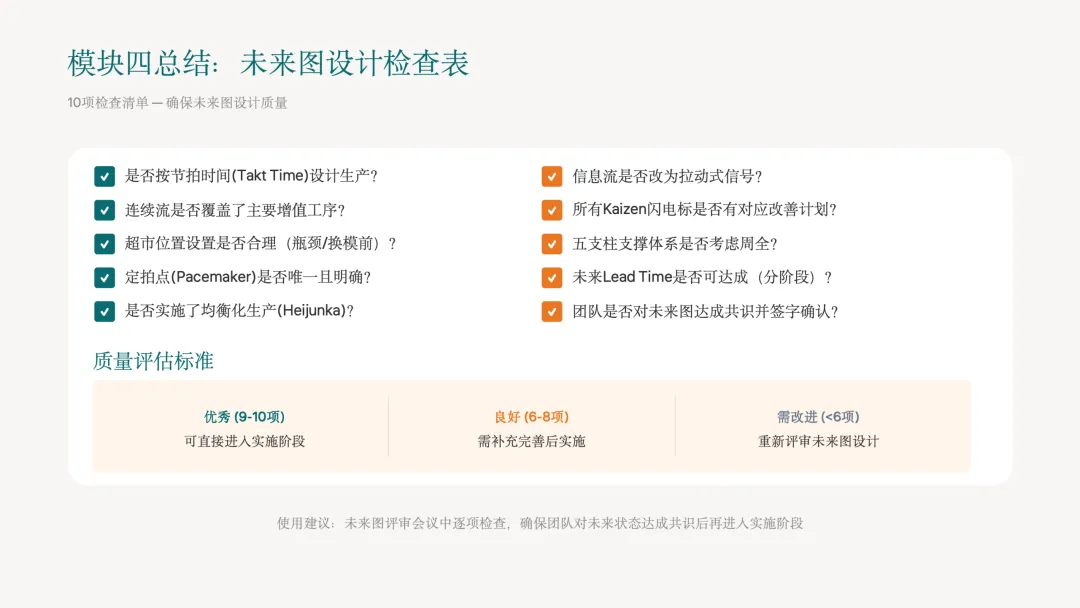

05

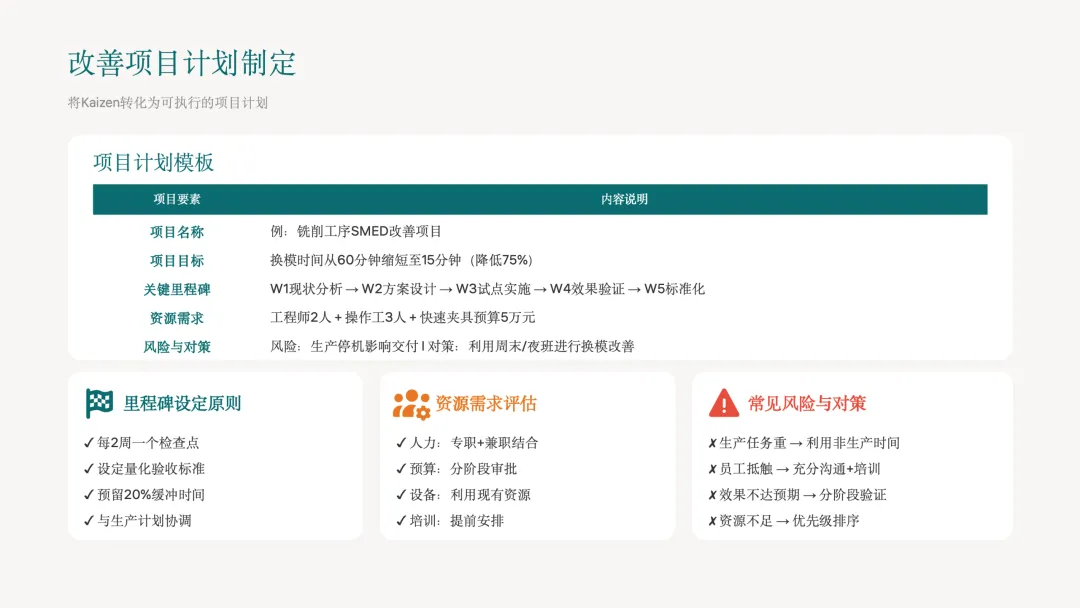

高优先级（立即）：影响交付/安全/质量，投入小、见效快。
中优先级（3个月内）：需要资源投入，效果可量化。
低优先级（6个月内）：长期能力建设。
代表性：能反映整体流程的典型问题。 可控性：范围适中，便于管理和调整。 支持度：团队积极性高，管理层支持。 可见性：改善效果易于观察和量化。 低风险：失败不会对整体运营造成重大影响。5步实施法： 准备阶段。 改善周。 稳定运行。 效果评估。 全面推广。

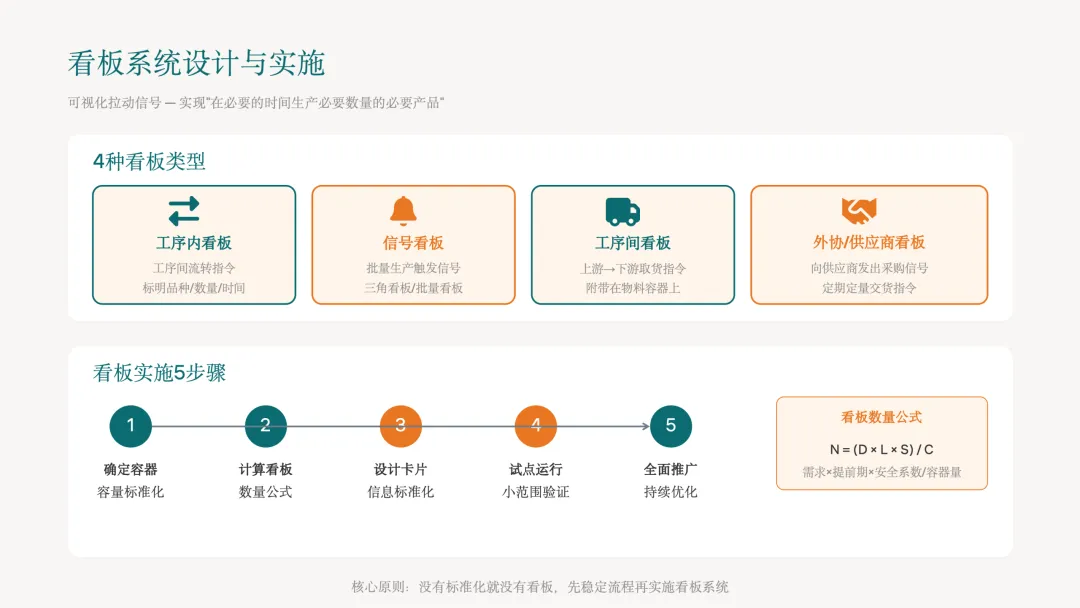

工序内看板： 工序间流转指令，标明品种/数量/时间。
信号看板： 批量生产触发信号，三角看板/批量看板。
工序间看板： 上游→下游取货指令，附带在物料容器上。
外协/供应商看板： 向供应商发出采购信号，定期定量交货指令。
确定容器，容量标准化。 计算看板数量（公式：N = (D × L × S) / C）。 设计卡片，信息标准化。 试点运行，小范围验证。 全面推广，持续优化。

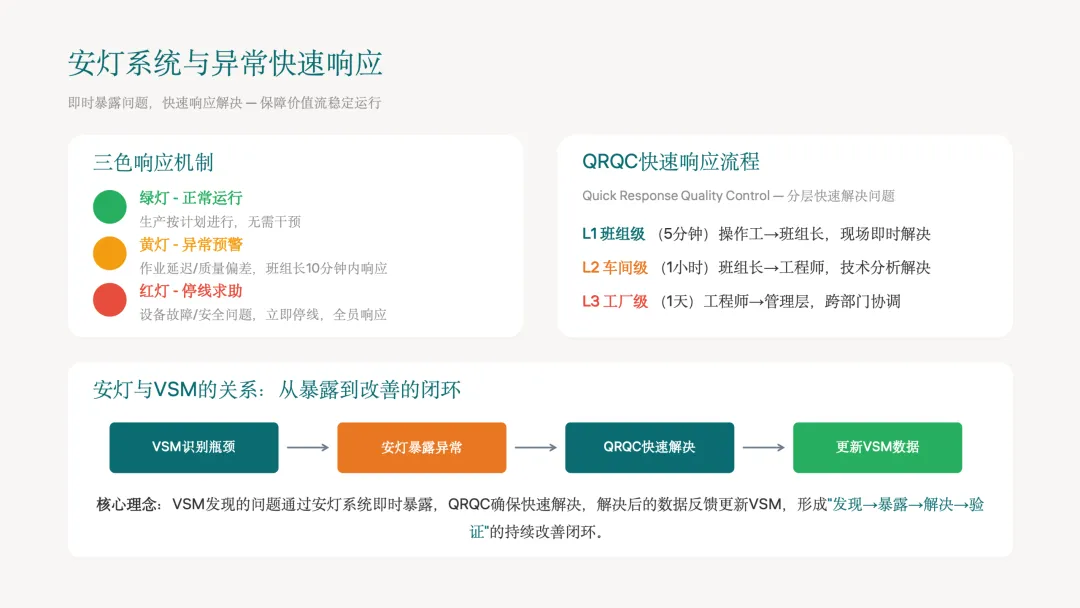

绿灯 - 正常运行：生产按计划进行，无需干预。
黄灯 - 异常预警：作业延迟/质量偏差，班组长10分钟内响应。
红灯 - 停线求助：设备故障/安全问题，立即停线，全员响应。
L1 班组级（5分钟）：操作工→班组长，现场即时解决。
L2 车间级（1小时）：班组长→工程师，技术分析解决。
L3 工厂级（1天）：工程师→管理层，跨部门协调。

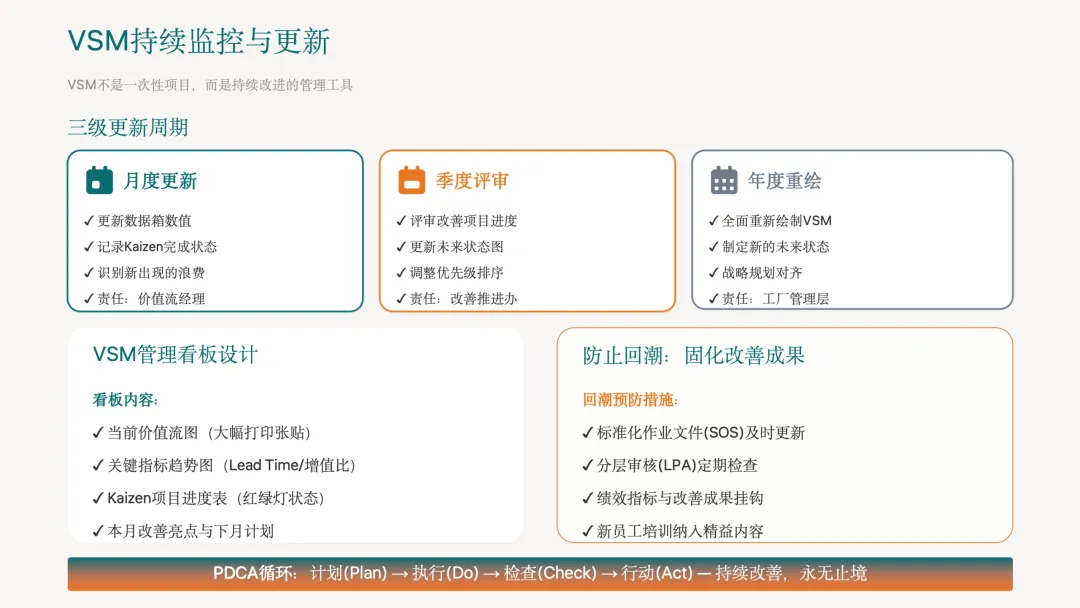

更新数据箱数值。
记录Kaizen完成状态。
识别新出现的浪费。
责任：价值流经理。
评审改善项目进度。
更新未来状态图。
调整优先级排序。
责任：改善推进办。
全面重新绘制VSM。
制定新的未来状态。
战略规划对齐。
责任：工厂管理层。
当前价值流图（大幅打印张贴）。
关键指标趋势图（Lead Time/增值比）。
Kaizen项目进度表（红绿灯状态）。
本月改善亮点与下月计划。
标准化作业文件(SOS)及时更新。
分层审核(LPA)定期检查。
绩效指标与改善成果挂钩。
新员工培训纳入精益内容。

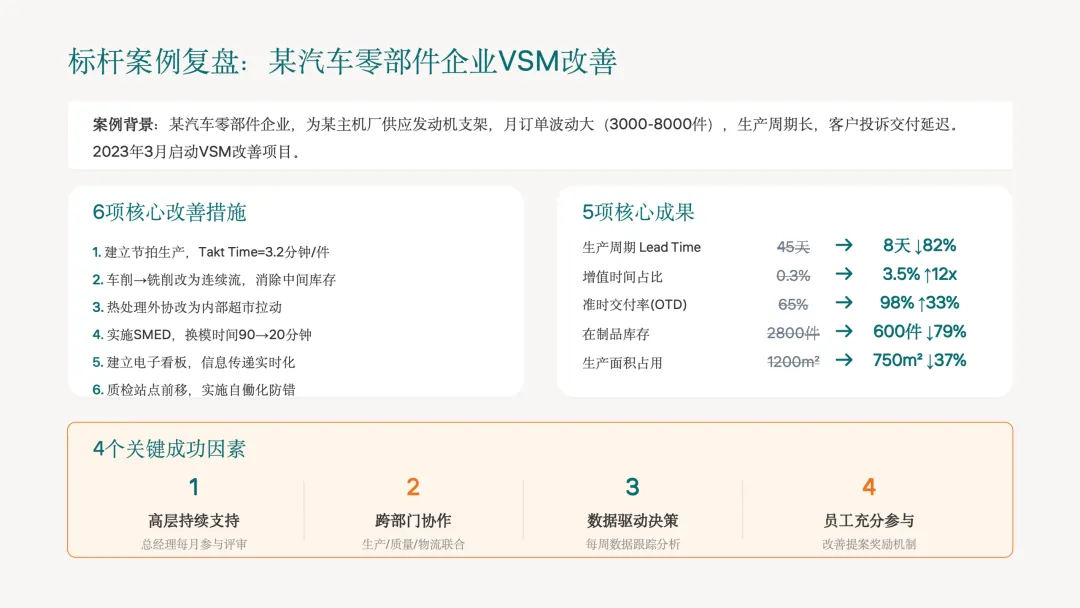

建立节拍生产，Takt Time=3.2分钟/件。 车削→铣削改为连续流，消除中间库存。 热处理外协改为内部超市拉动。 实施SMED，换模时间90→20分钟。 建立电子看板，信息传递实时化。 质检站点前移，实施自働化防错。5项核心成果：
4个关键成功因素：指标 改善前 改善后 变化 生产周期 Lead Time 45天 8天 ↓82% 增值时间占比 0.3% 3.5% ↑12倍 准时交付率(OTD) 65% 98% ↑33% 在制品库存 2800件 600件 ↓79% 生产面积占用 1200m² 750m² ↓37% 高层持续支持：总经理每月参与评审。 跨部门协作：生产/质量/物流联合。 数据驱动决策：每周数据跟踪分析。 员工充分参与：改善提案奖励机制。

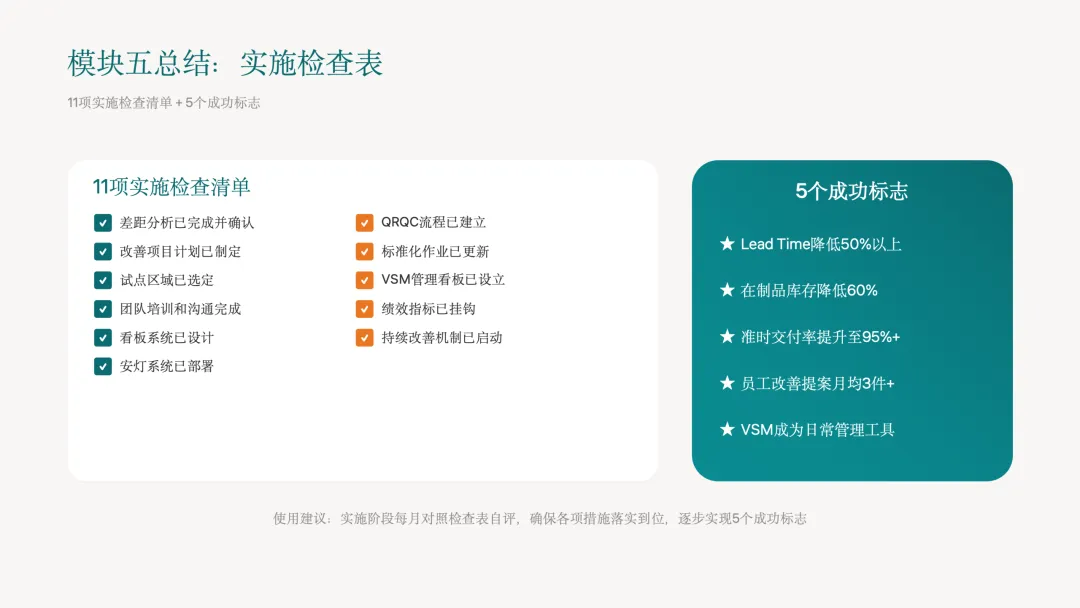

06
看见问题，是改善的第一步——VSM让你透视全局。
团队协作，是改善的基石——跨职能联合攻坚。
持续行动，是改善的保障——PDCA永无止境。
