一、光伏并网：挑战与风险

光伏并网是光伏发电系统接入电网的关键环节。随着分布式光伏装机量的快速增长，光伏并网过程中的故障问题日益凸显。光伏逆变器、并网开关、保护装置等设备的故障，不仅影响电站的发电收益，还可能对配电网的安全稳定运行造成威胁。

常见的光伏并网故障类型包括：逆变器故障（IGBT模块损坏、MPPT失效、通讯中断等）、并网点电压异常（过电压、欠电压、三相不平衡）、频率异常（孤岛效应、频率越限）、直流侧故障（组件热斑、接线盒烧毁、电缆绝缘损坏）等。

对故障的快速诊断和准确处置，是光伏电站运维人员的核心能力。及时有效的故障处置不仅能减少发电损失，还能避免故障扩大引发安全事故。

▲ 光伏并网系统的典型故障类型及发生频率分布

二、逆变器故障典型案例

案例一：IGBT模块击穿

某10MW集中式光伏电站，运行中一台500kW逆变器突然停机，报警显示"逆变器故障"。现场检查发现，逆变器的IGBT模块已击穿短路，模块壳体有明显烧灼痕迹。

原因分析：IGBT模块长期满负荷运行，散热器积灰导致散热效率下降，模块温度超过允许值导致热击穿。

处置措施：更换IGBT模块，清理散热器积灰，增加散热风扇的定期维护频率。同时，在逆变器的控制策略中增加了"降额运行"功能——当模块温度超过警戒值时自动降低输出功率。

案例二：MPPT跟踪失效

某分布式光伏电站，部分组串的发电量明显低于同条件下的其他组串。经排查，逆变器的MPPT（最大功率点跟踪）功能失效，无法将组串的工作点调整到最佳状态。

原因分析：逆变器固件bug导致MPPT算法在某些特殊光照条件下（部分遮挡、多云天气）陷入局部最优解，无法追踪到全局最大功率点。

处置措施：升级逆变器固件至最新版本，优化MPPT算法。对于已安装的逆变器，通过远程升级完成固件更新。

▲ 逆变器两大典型故障的排查流程和处置方案对比

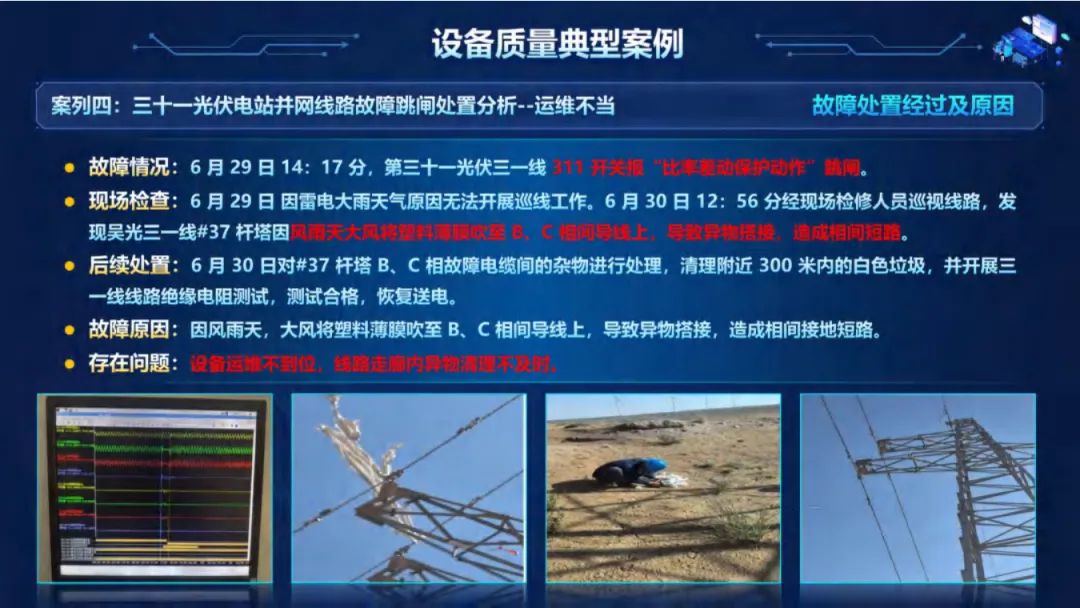

三、并网点电压异常案例

案例三：配电网过电压

某农村分布式光伏项目，大量光伏接入后，并网点电压在午间光伏出力高峰时超过额定电压的110%，导致逆变器频繁脱网。

原因分析：农村配电网线路阻抗大，光伏出力高峰时注入配电网的功率过大会导致并网点电压升高。多个光伏用户的叠加效应加剧了这一问题。

处置措施：调整逆变器的无功功率控制策略，在电压升高时自动吸收无功功率（感性无功），降低并网点电压。同时在电网侧增加有载调压变压器，扩大配电网的电压调节能力。

案例四：孤岛效应

某工业园区光伏项目，在外部电网停电后，光伏系统仍继续向部分线路供电，形成"孤岛"运行的异常状态。孤岛运行对检修人员的安全构成严重威胁。

原因分析：逆变器的反孤岛保护装置灵敏度不足，在电网停电后的2秒内未能检测到孤岛状态并及时切断并网开关。

处置措施：更换高灵敏度的反孤岛保护装置，将孤岛检测时间从2秒缩短至0.5秒以内。同时增加被动式孤岛检测方案（电压相位跳变检测、频率变化率检测）作为辅助检测手段。

▲ 并网点电压异常和孤岛效应的技术分析及处置方案

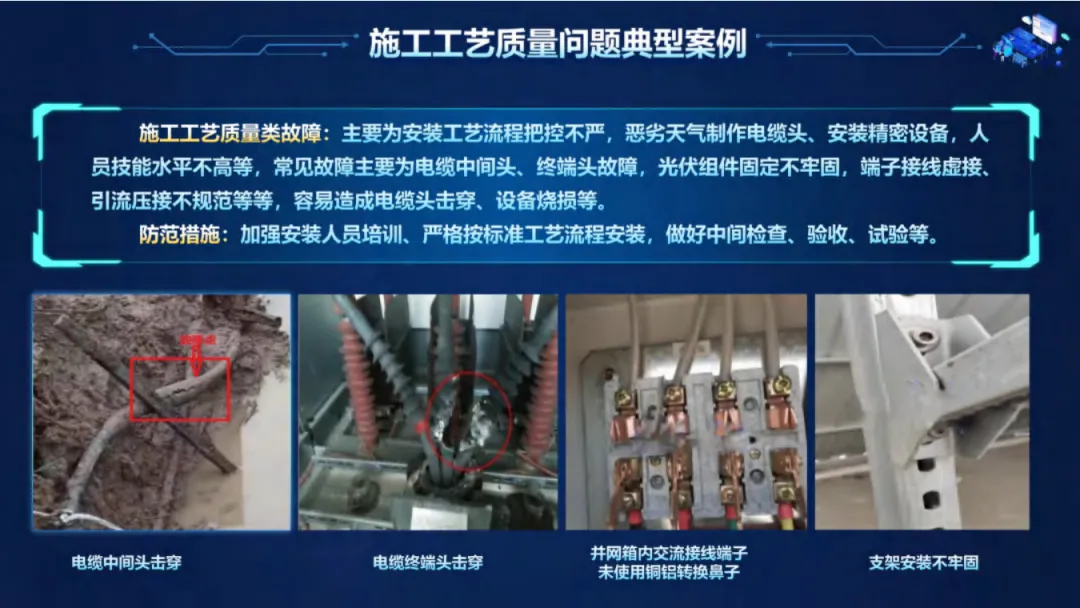

四、直流侧故障案例

案例五：组件热斑

某光伏电站运行两年后，红外热成像巡检发现约有3%的光伏组件出现热斑——组件局部温度明显高于周围区域。热斑不仅降低了组件的发电效率，还可能引发火灾。

原因分析：组件表面灰尘遮挡、鸟粪局部遮挡、电池片隐裂等原因导致被遮挡的电池片从发电变为耗电（反向偏置），产生局部高温。

处置措施：及时清理组件表面的灰尘和鸟粪；对热斑严重的组件进行更换；优化组串设计，减少单串组件的数量（降低热斑时的反向偏置电压）。

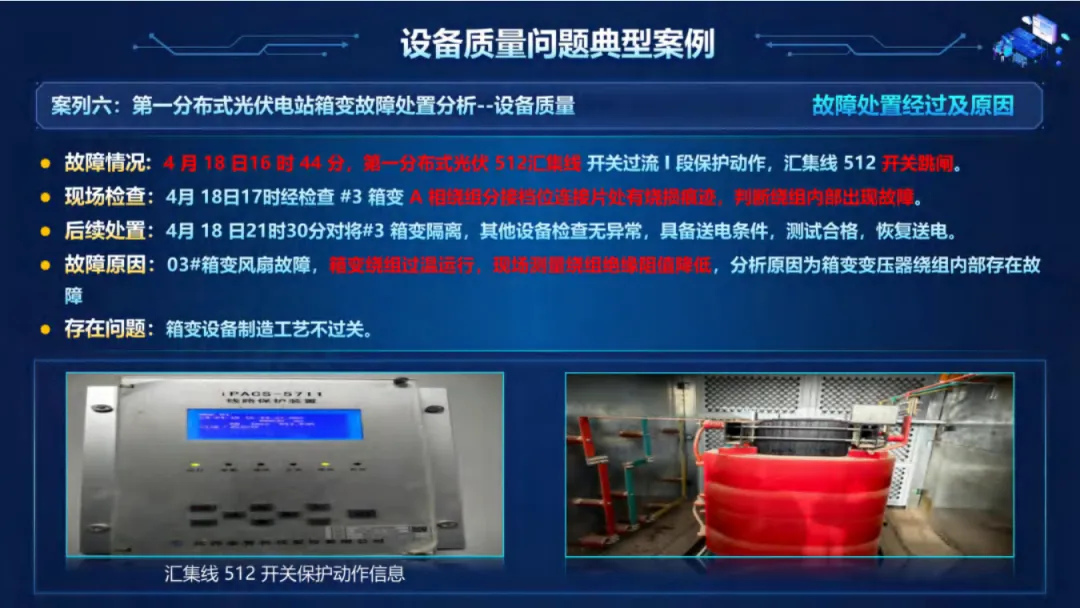

案例六：直流电缆绝缘损坏

某光伏电站的直流电缆在运行3年后出现绝缘电阻下降，直流侧对地漏电流增大，触发逆变器的绝缘监测报警。

原因分析：直流电缆长期暴露在户外环境中，紫外线照射、温度变化、湿气侵入导致电缆绝缘层老化和开裂。

处置措施：更换老化电缆，对新敷设的电缆增加穿管保护和防晒措施。在运维制度中增加直流电缆绝缘电阻的定期检测，每年至少一次。

▲ 光伏电站直流侧两大故障的预防措施和典型案例分析

五、光伏并网故障预防体系

光伏并网故障的处置，核心原则是"预防为主、防治结合"。建立有效的预防体系，可以大幅降低故障发生的概率和损失。

预防体系的核心要素包括：设备选型（选择质量可靠的逆变器和组件）、安装质量（确保接线规范、接地可靠）、运维管理（建立定期巡检制度、红外热成像检测、IV曲线测试）、数据监控（部署电站监控系统，实时监测关键运行参数）。

随着AI和数字化技术在光伏运维中的应用，故障预测技术正逐步成熟——通过分析逆变器、组件、电缆等设备的运行数据，AI模型可以在故障发生前识别出异常特征，实现"预测性维护"而非"被动维修"。
