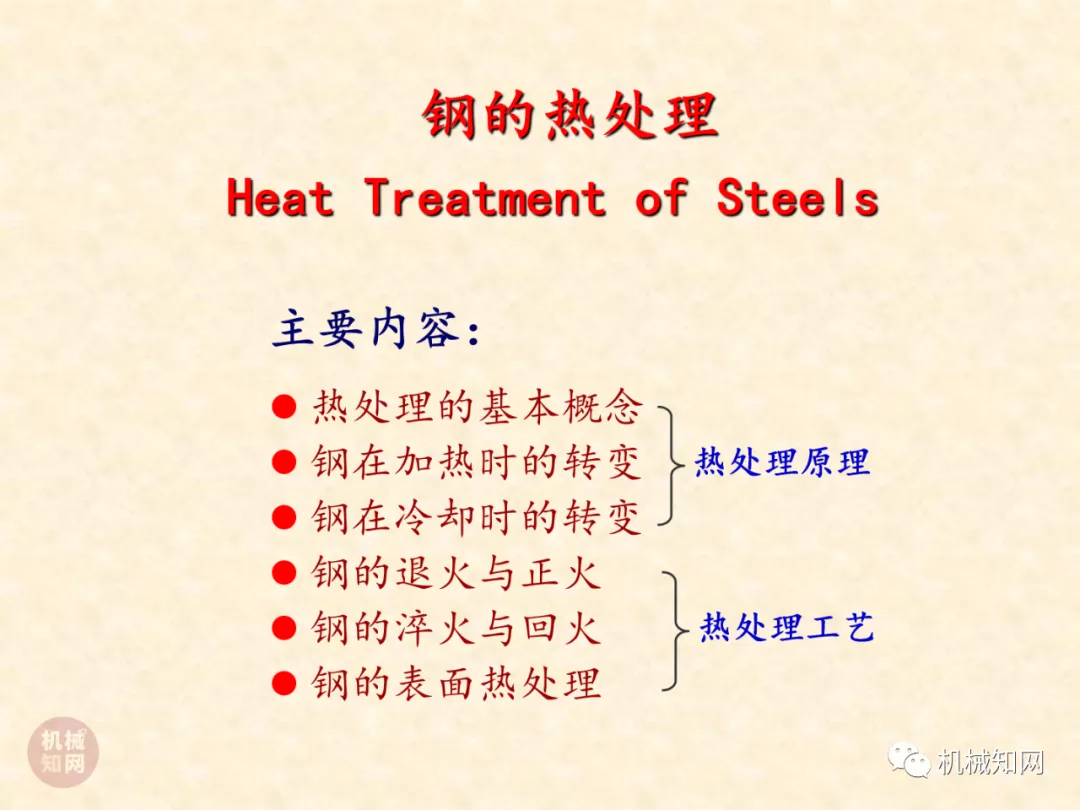

本期分享《钢的热处理》精品课件，由浅入深的学习热处理基础知识，文末提供PPT文档下载方式。

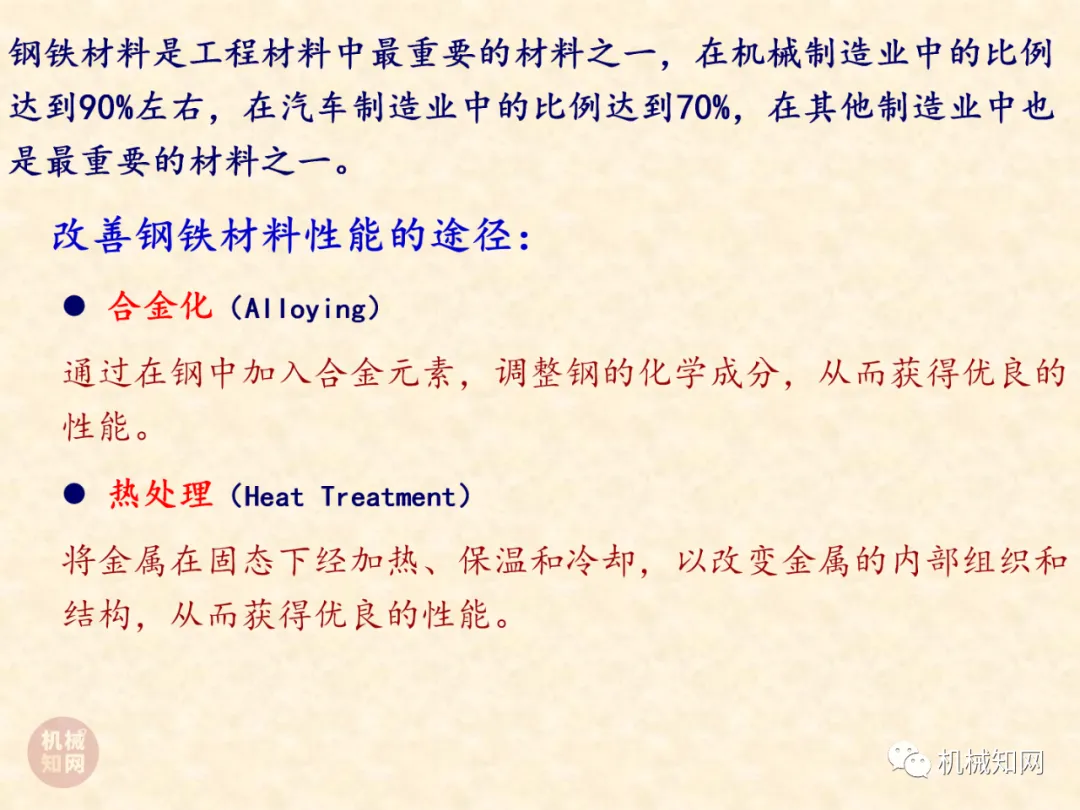

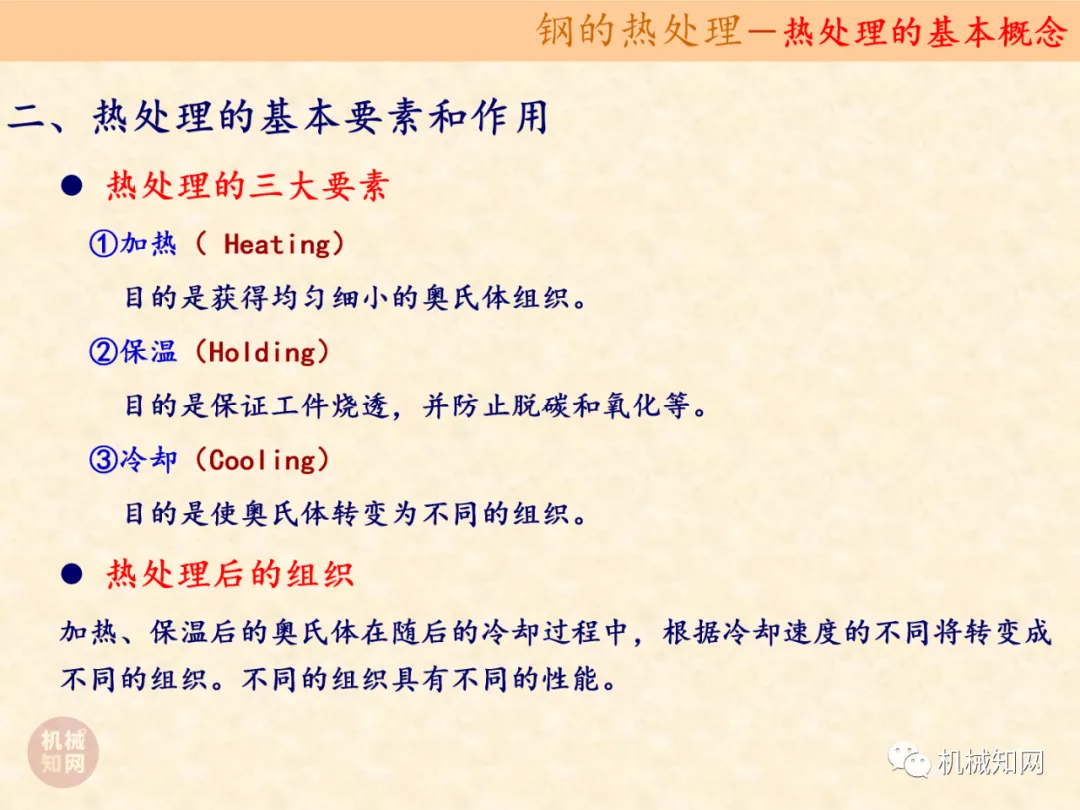

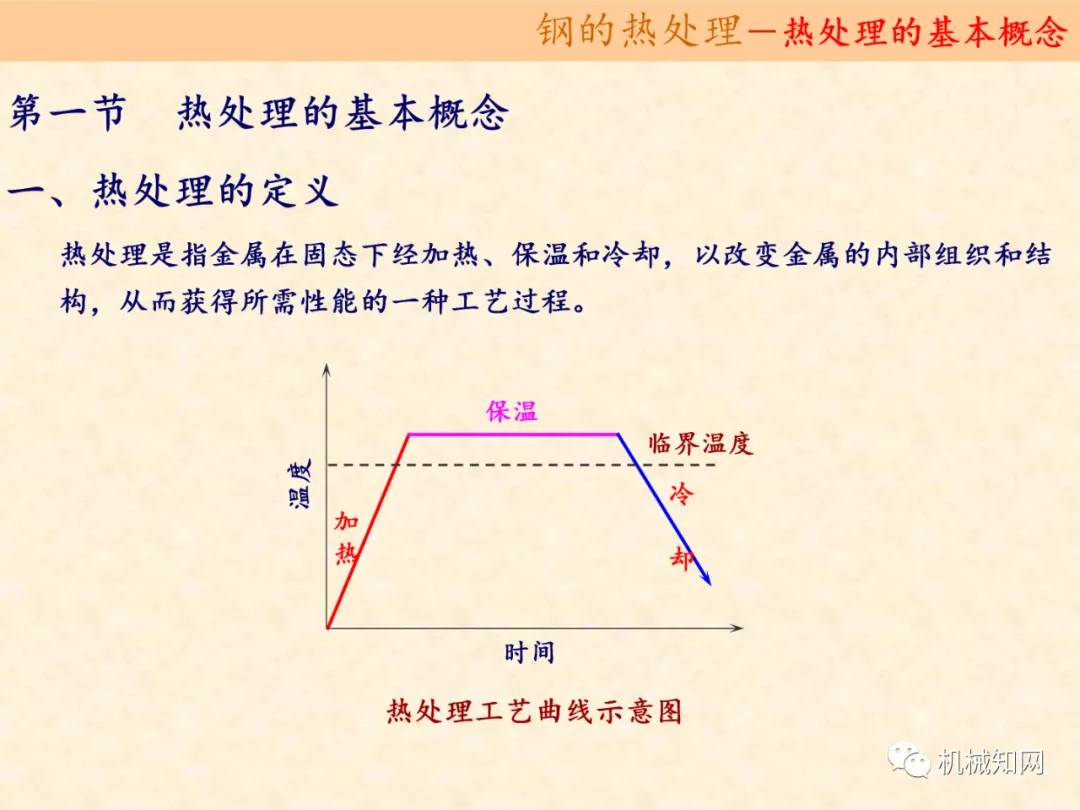

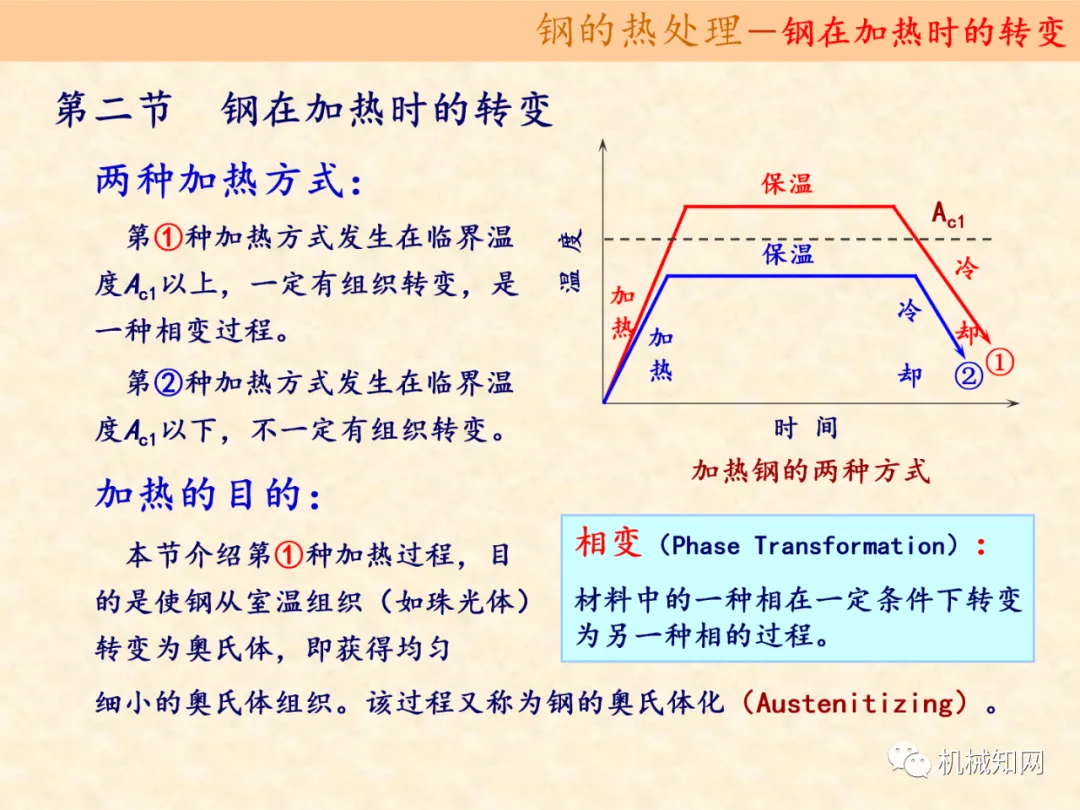

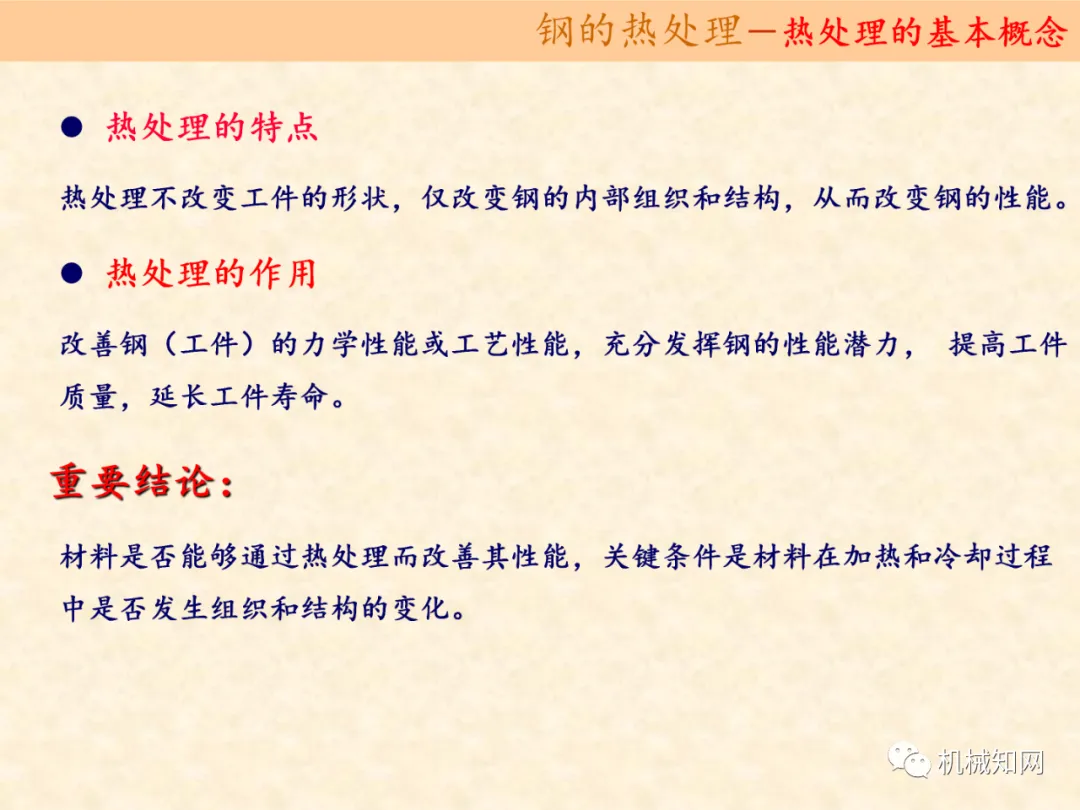

热处理是指将固态金属在一定条件下进行加热、保温和冷却，以改变其内部组织结构，从而获得所需性能的一种工艺方法。它不改变工件的形状和整体化学成分，却能显著改善其机械性能（如强度、硬度、韧性）和工艺性能。

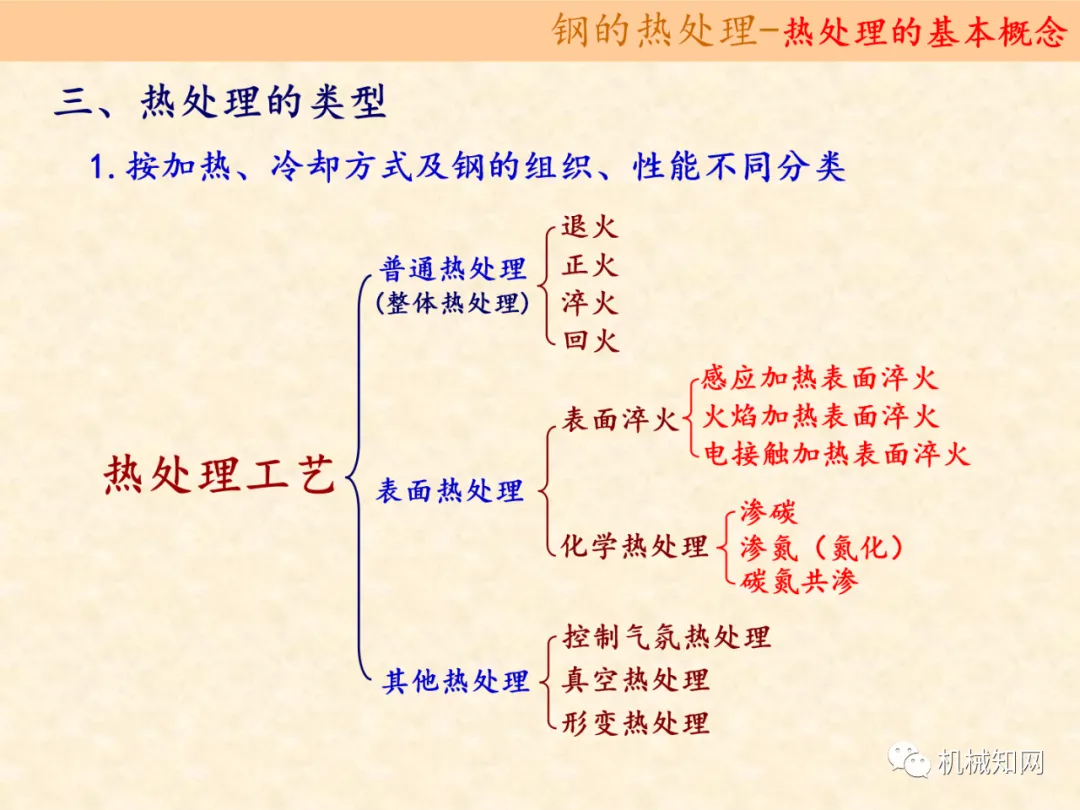

一、退火与正火处理

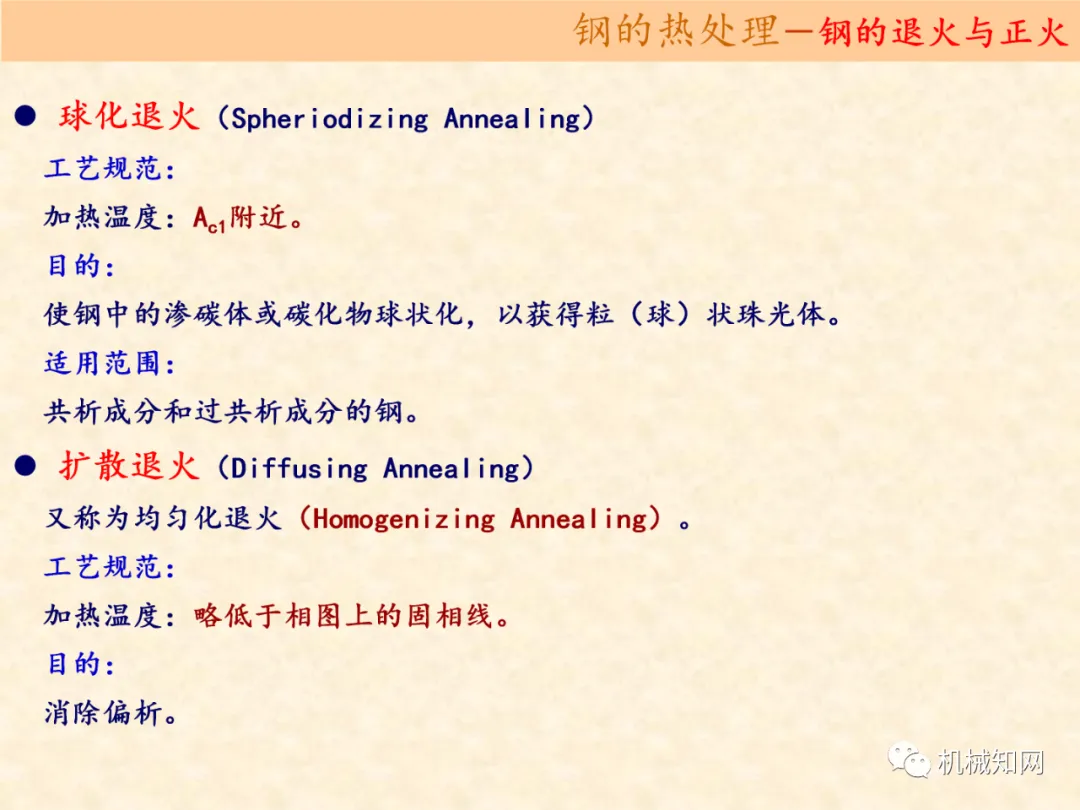

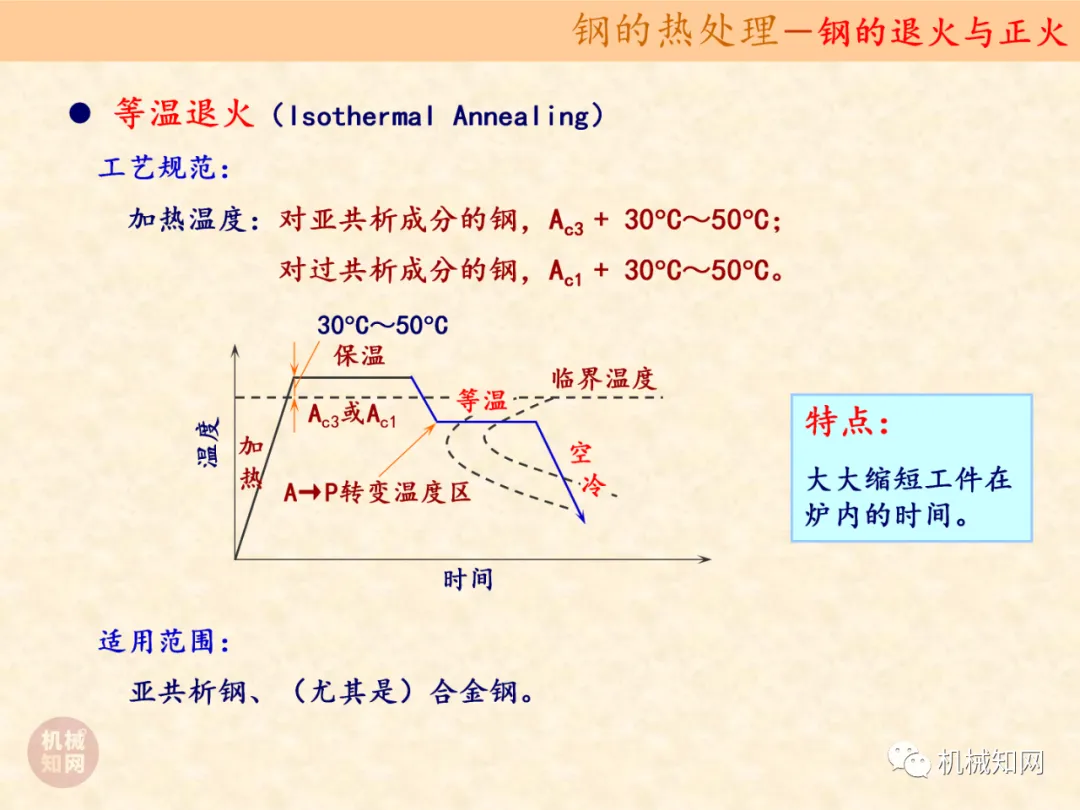

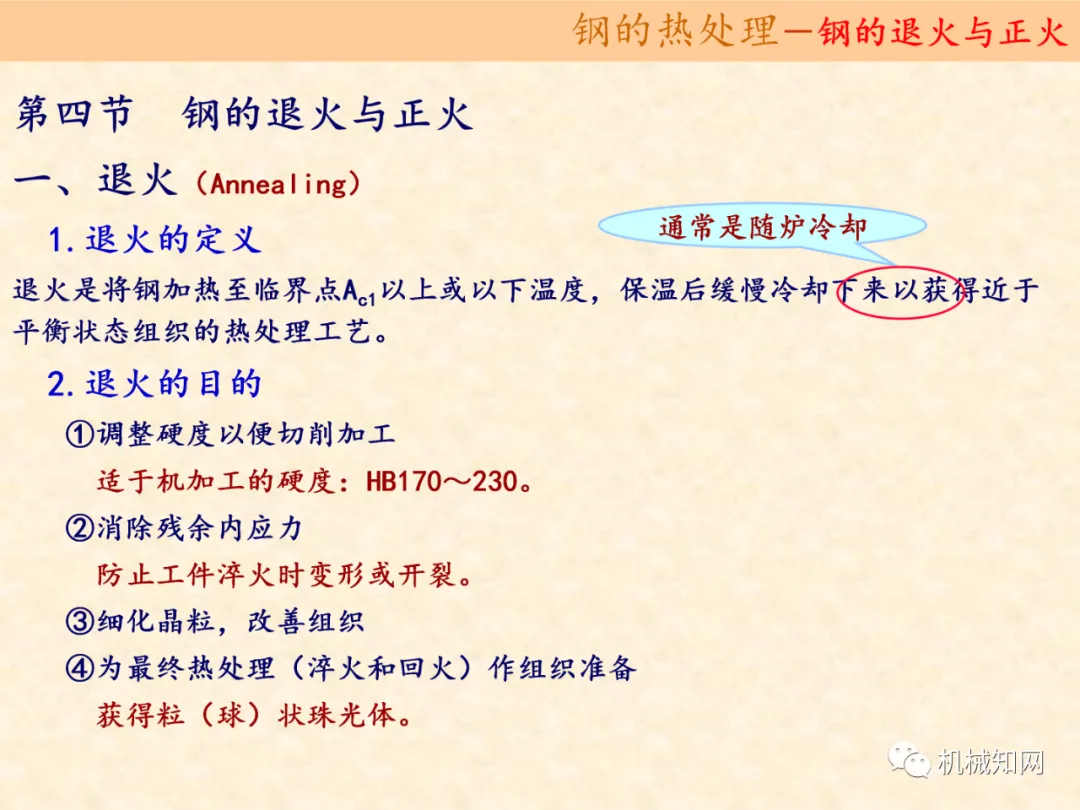

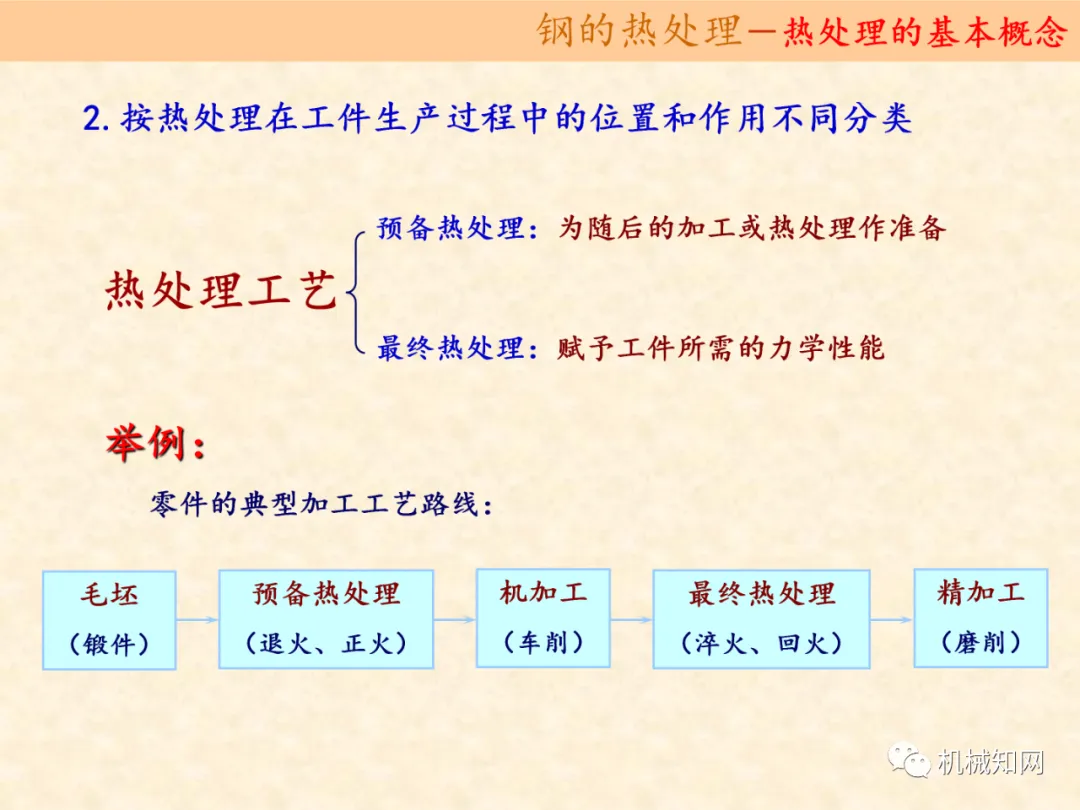

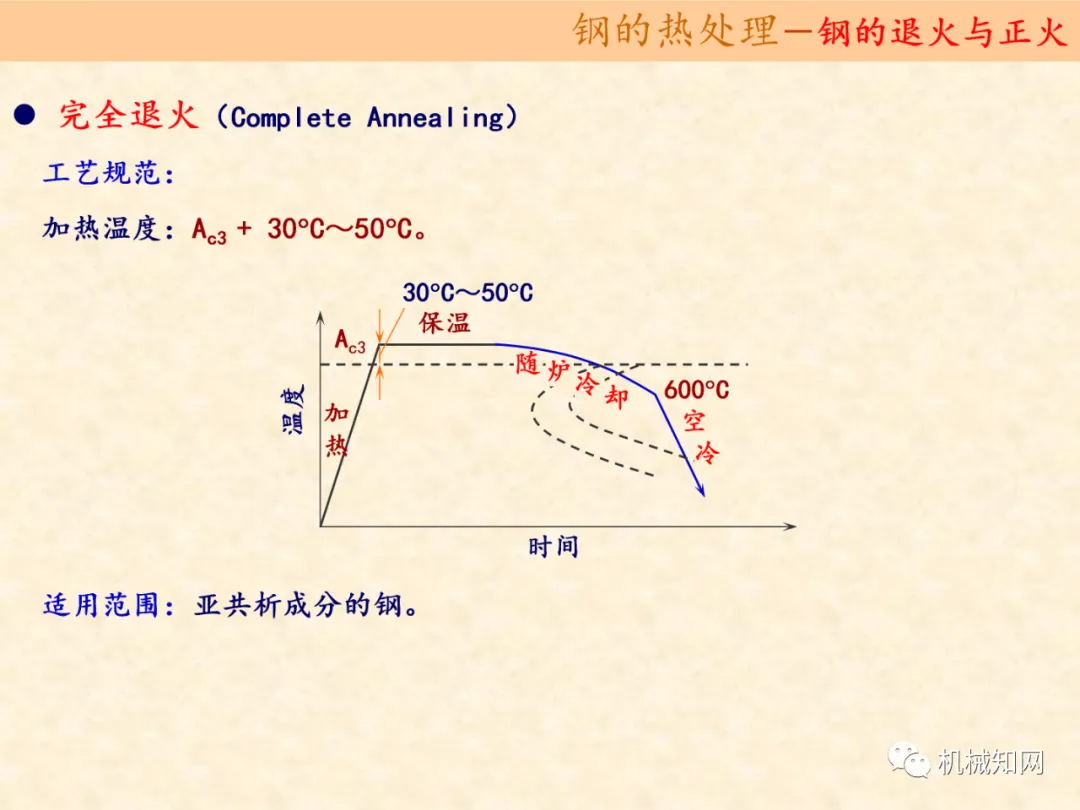

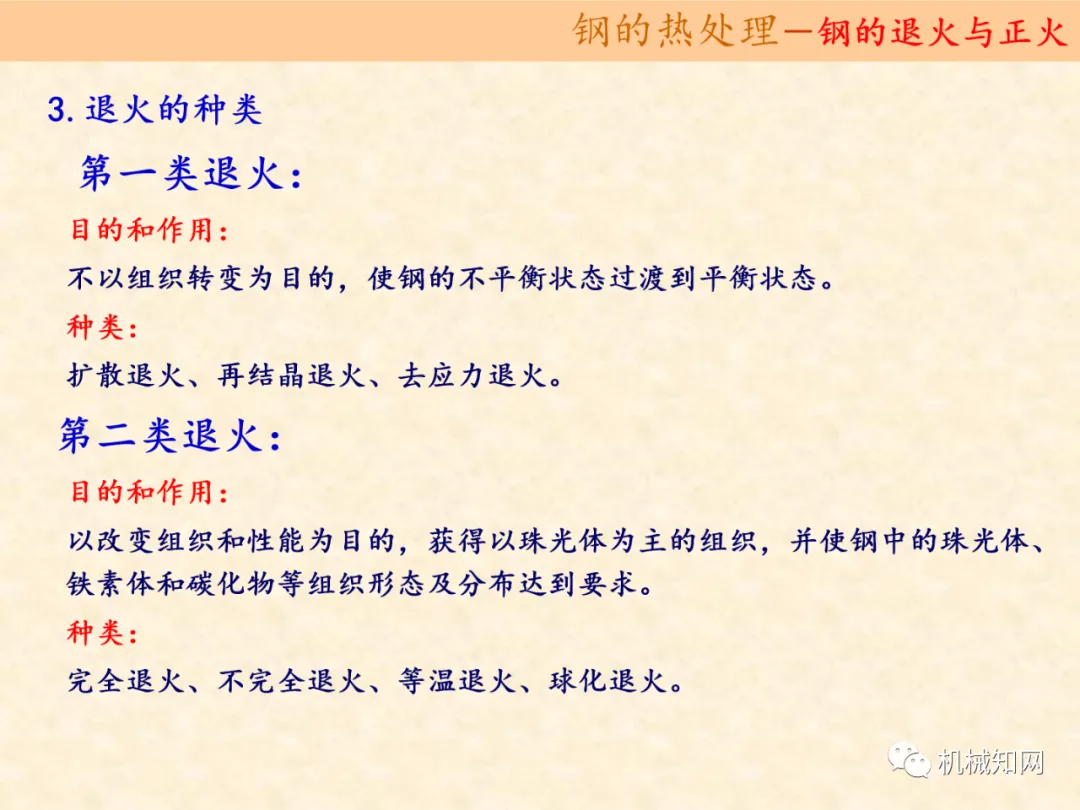

退火和正火是常用的预备热处理工艺。退火是将钢加热到临界温度以上，保温后随炉缓慢冷却，以获得接近平衡状态的组织，主要目的是降低硬度、细化晶粒、消除内应力，为后续加工做好准备。

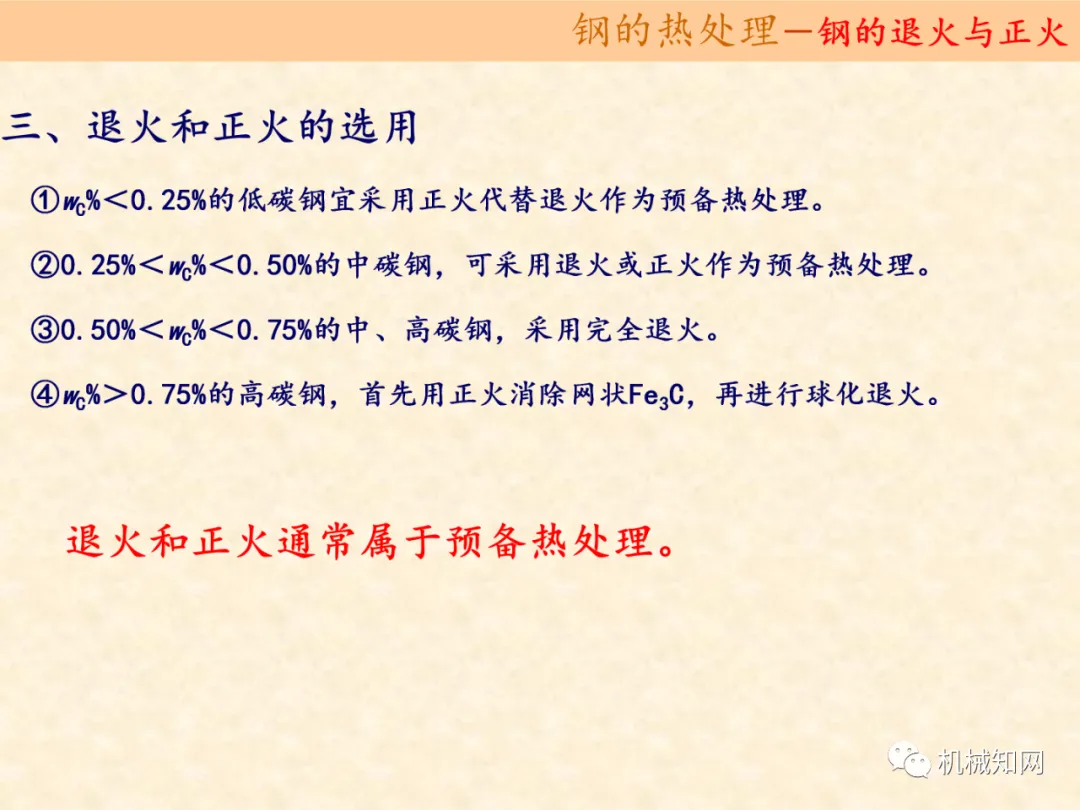

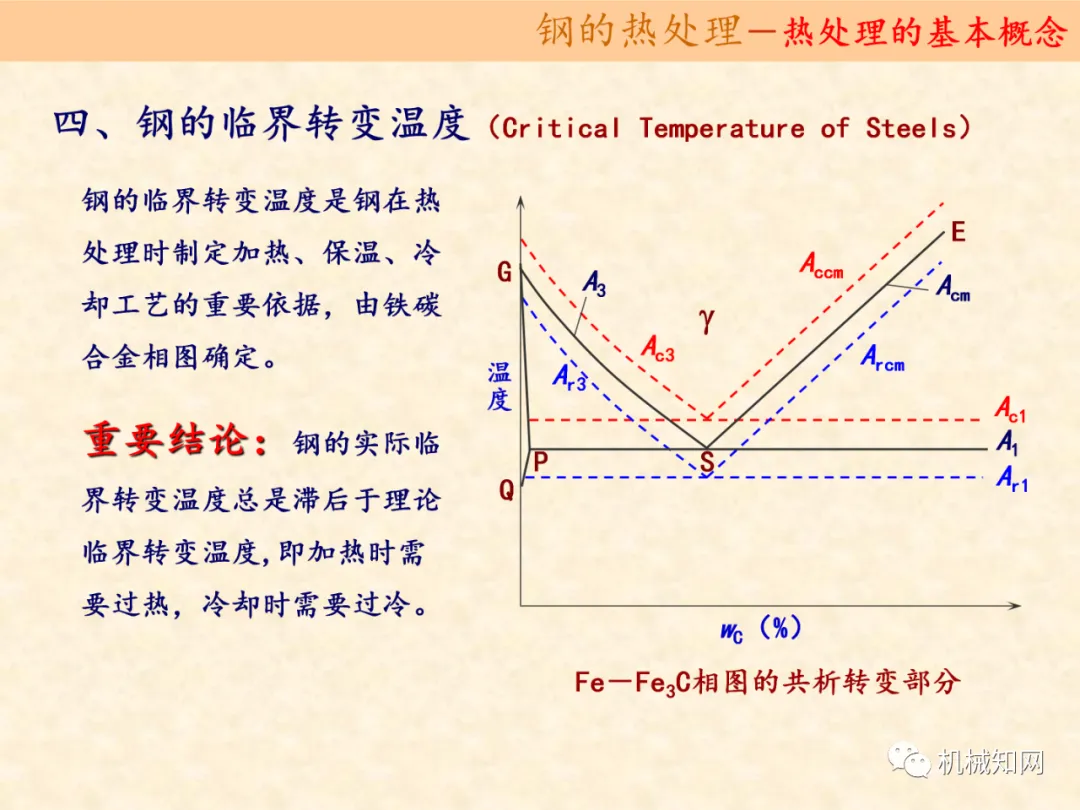

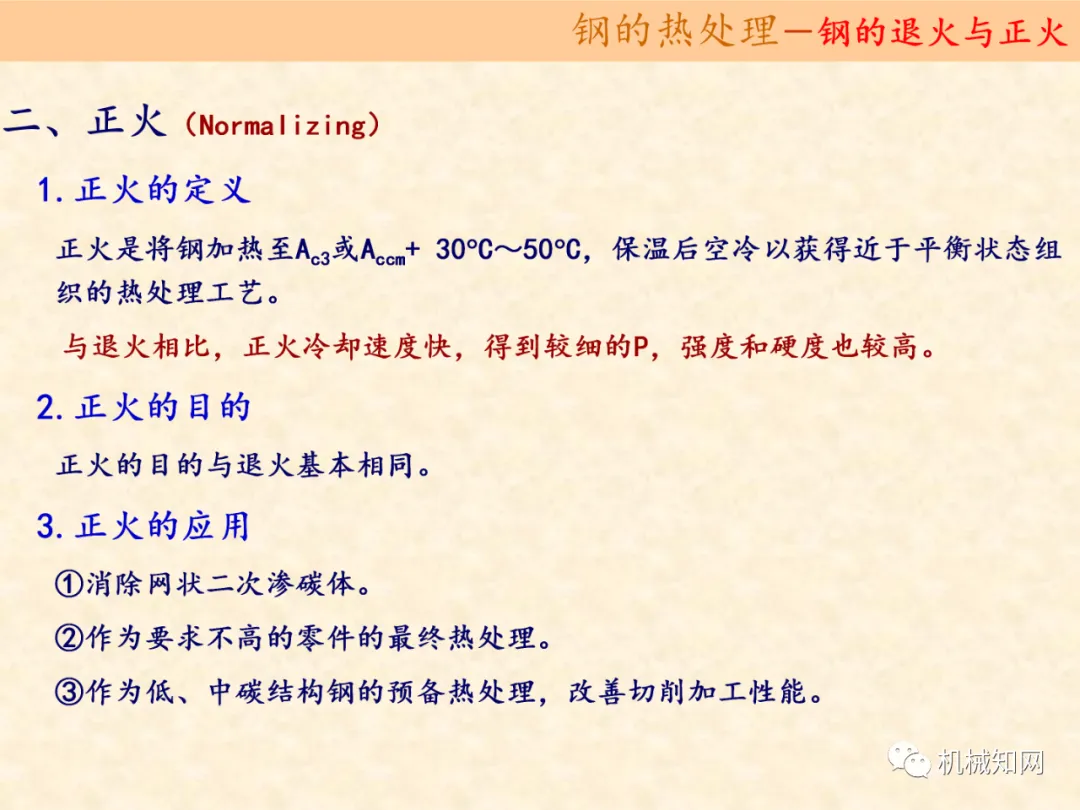

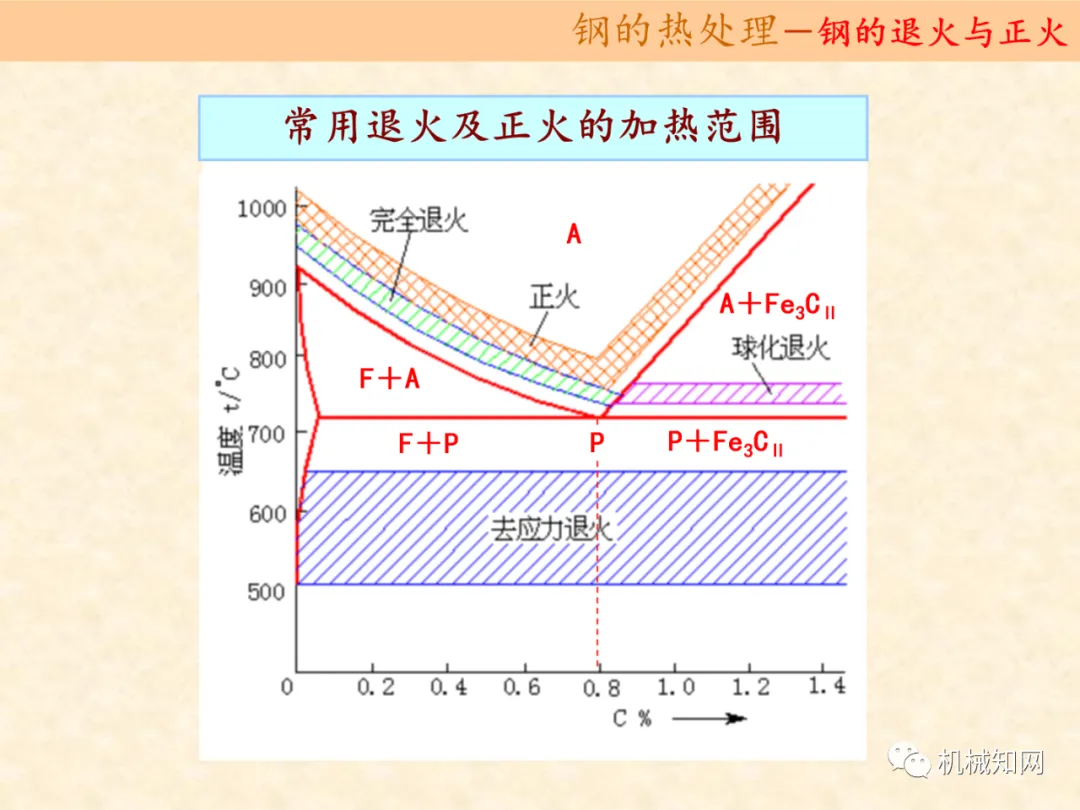

正火则是将钢加热到Ac3或Accm以上30-50℃，然后在空气中冷却，冷却速度比退火快，得到的组织更细，常用于改善低碳钢的切削加工性或作为某些要求不高零件的最终热处理。
二、淬火处理

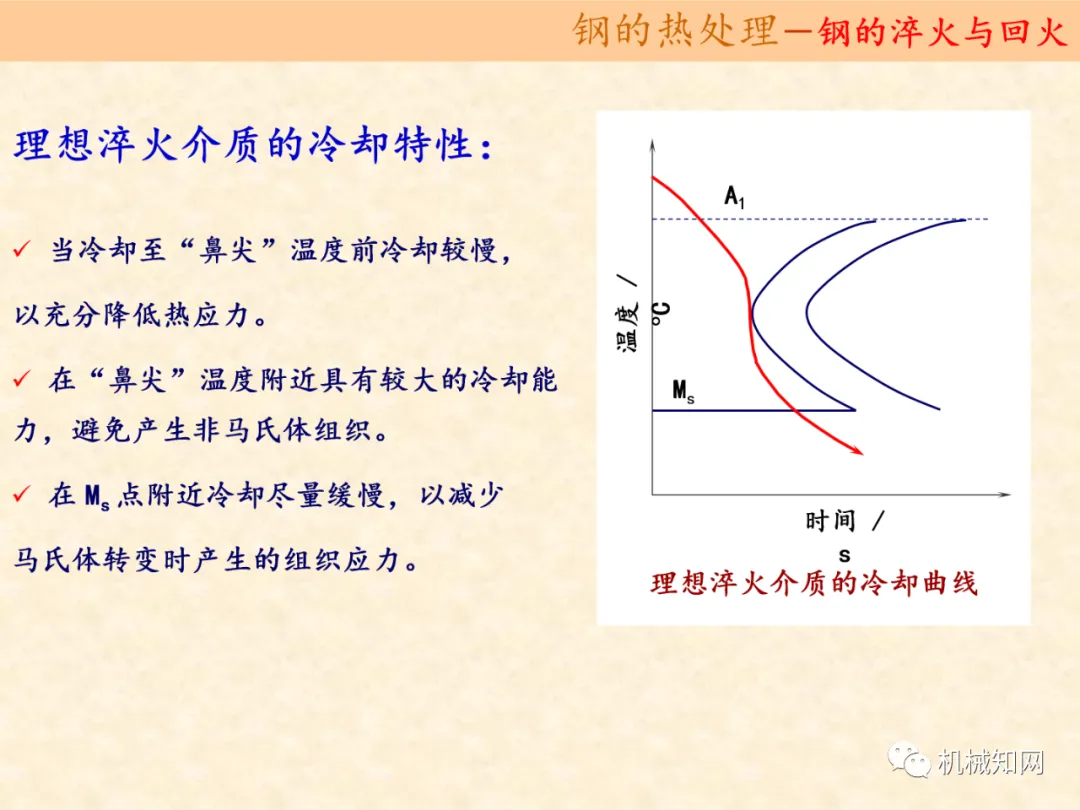

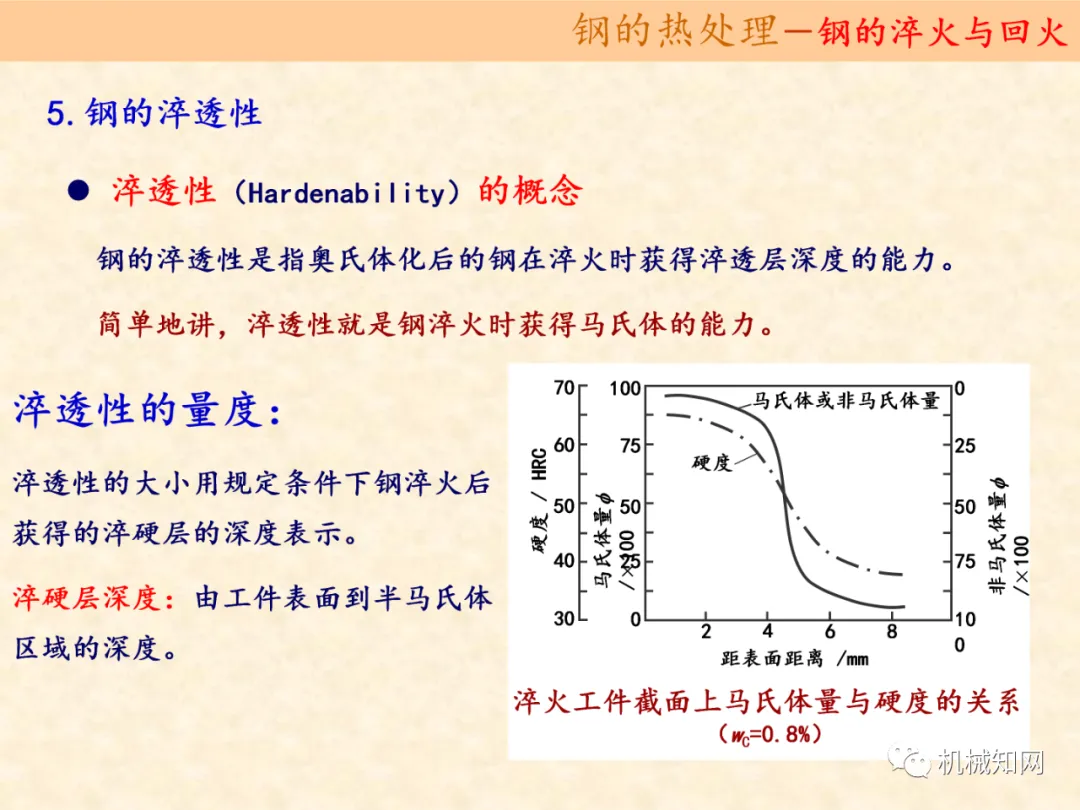

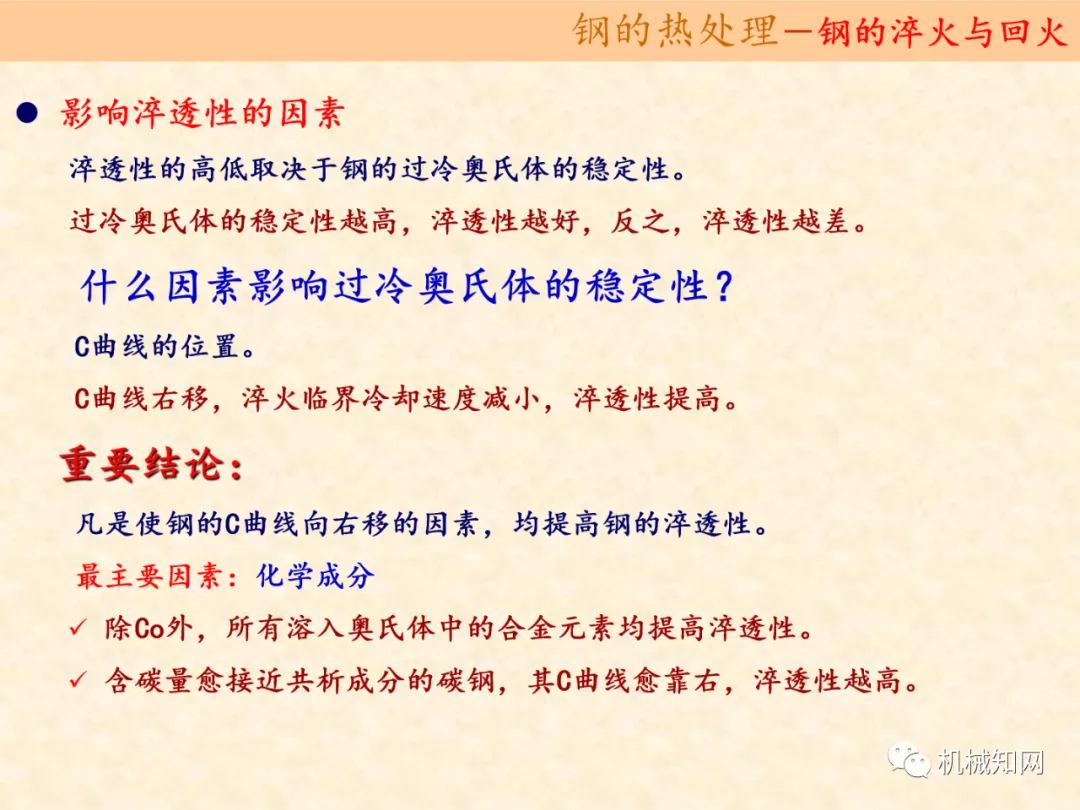

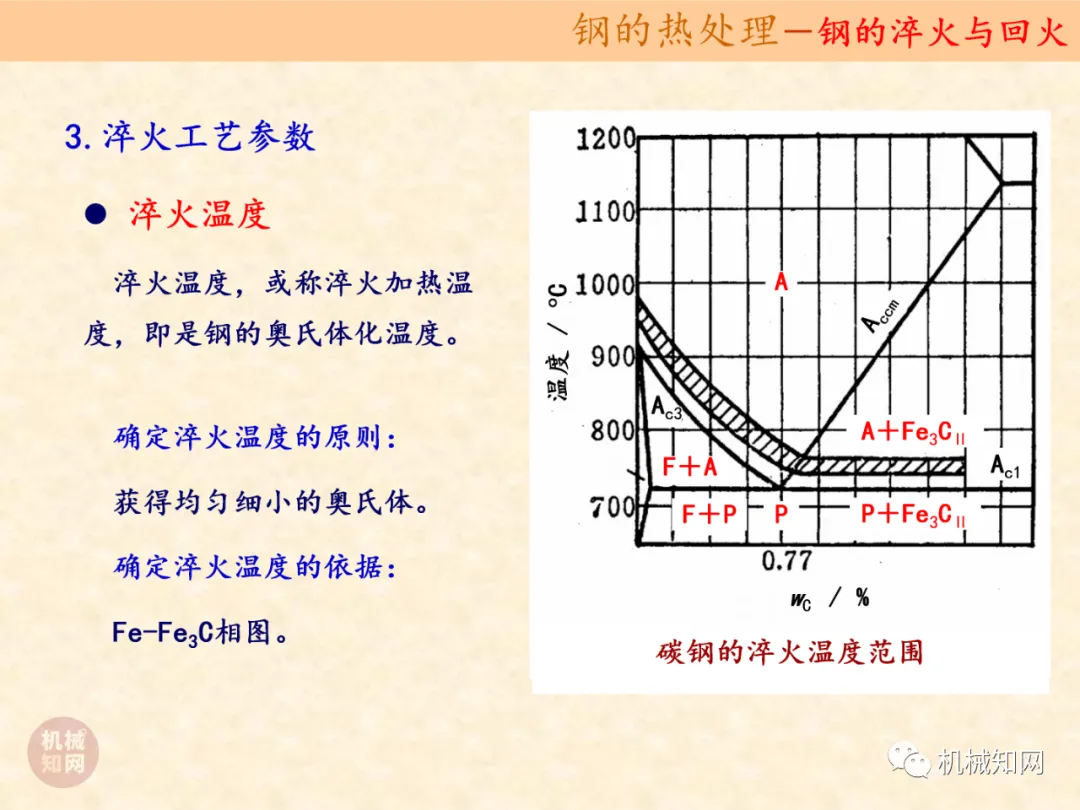

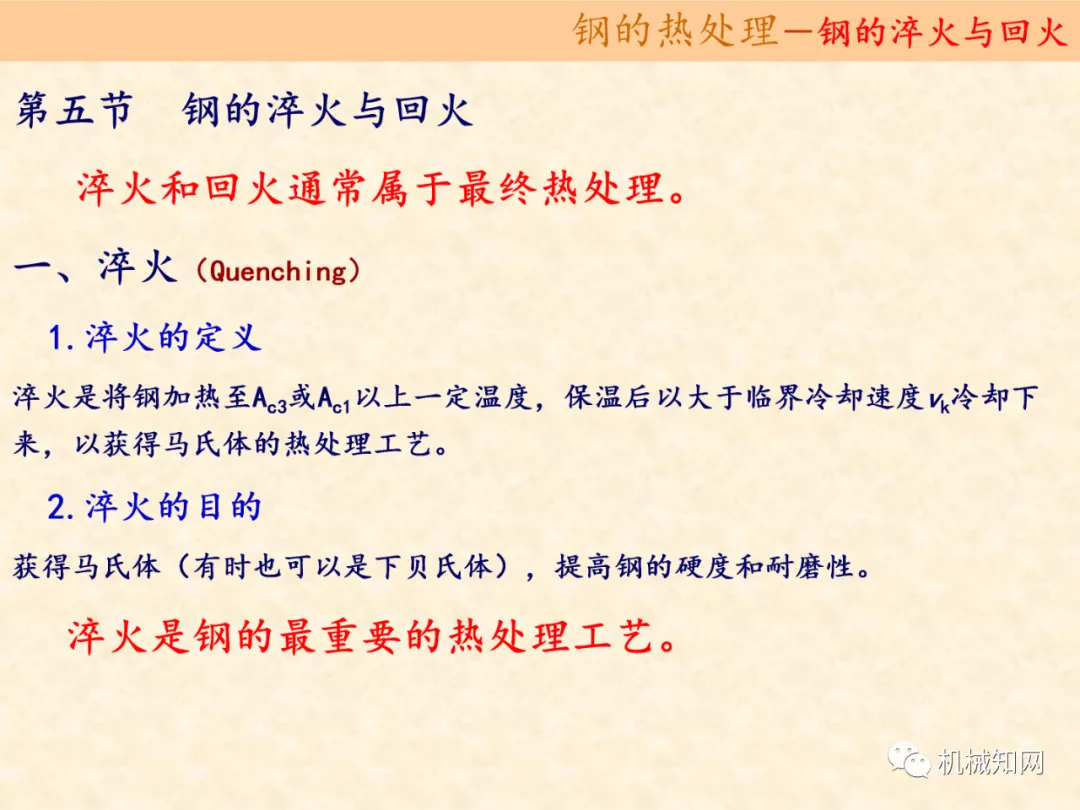

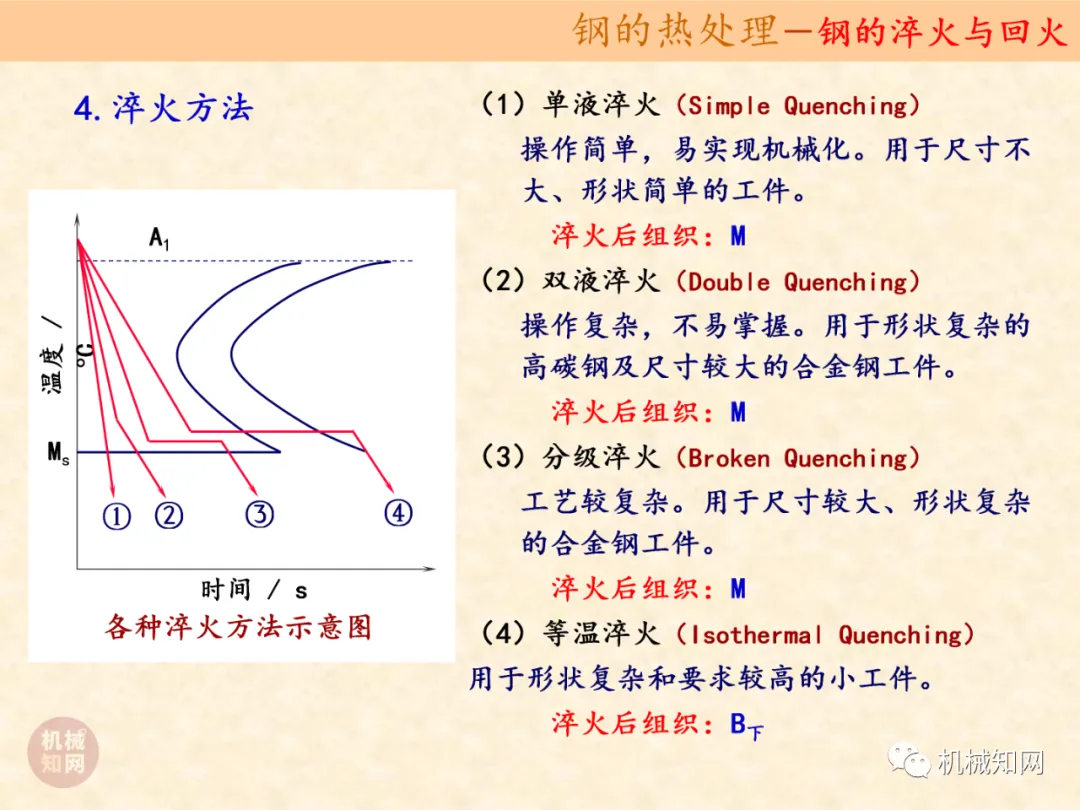

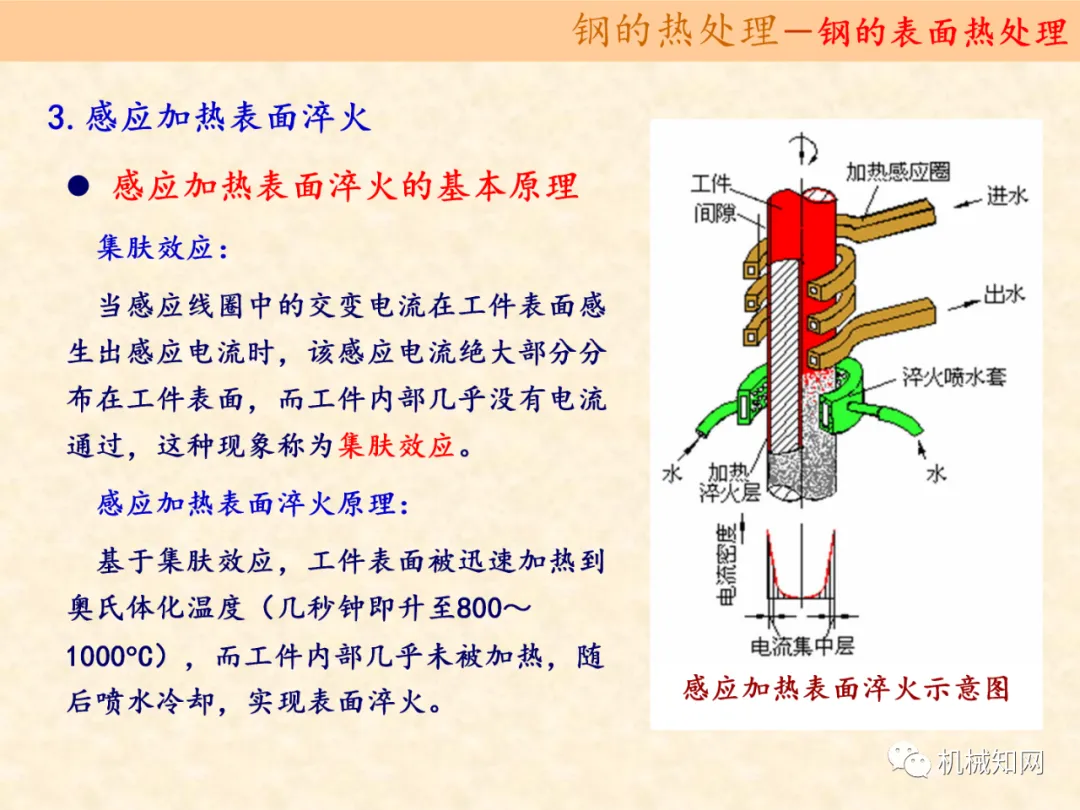

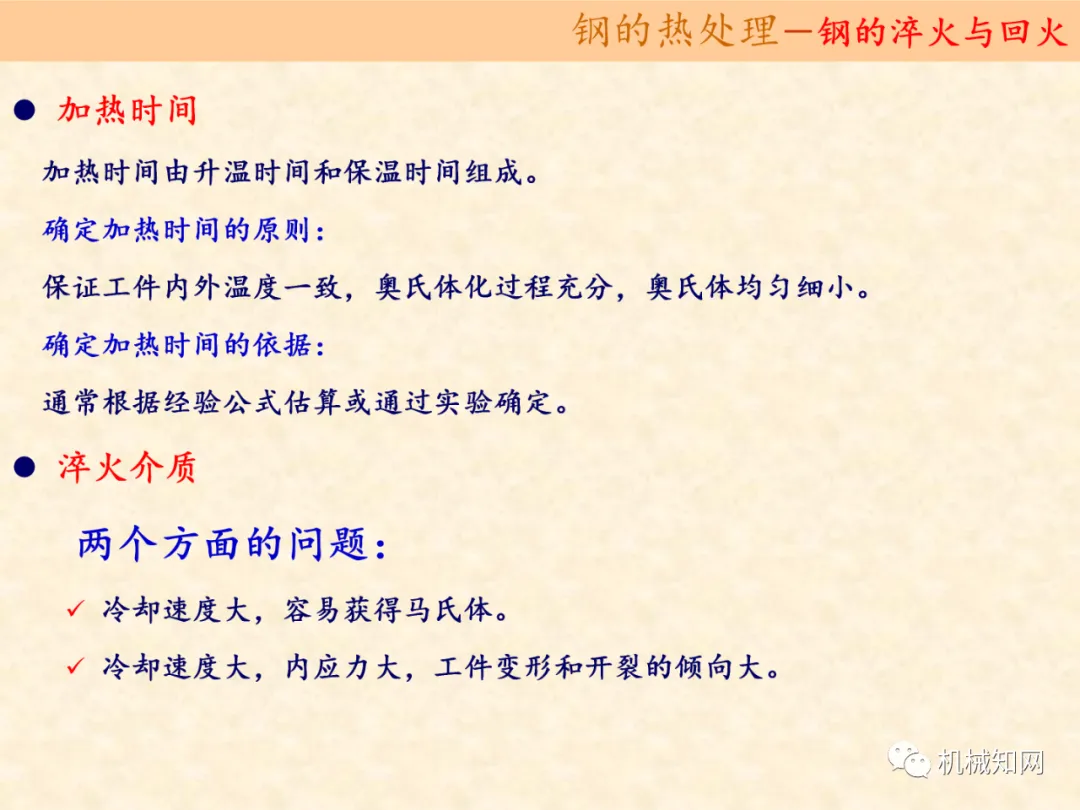

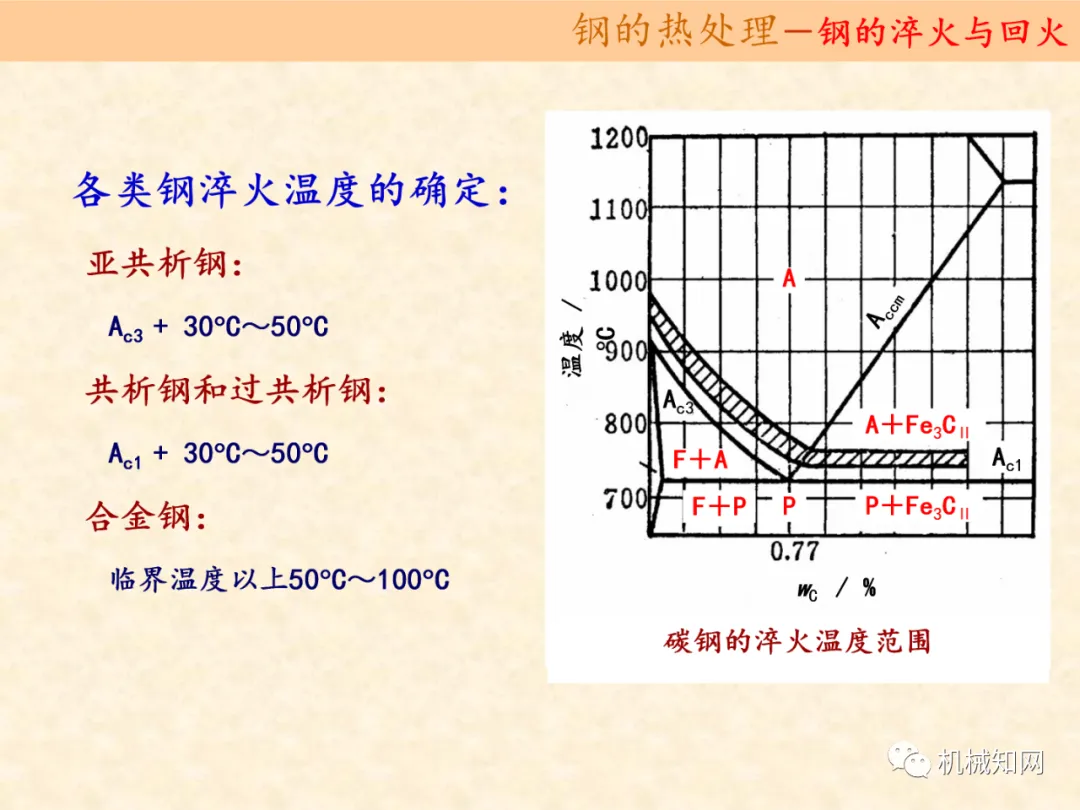

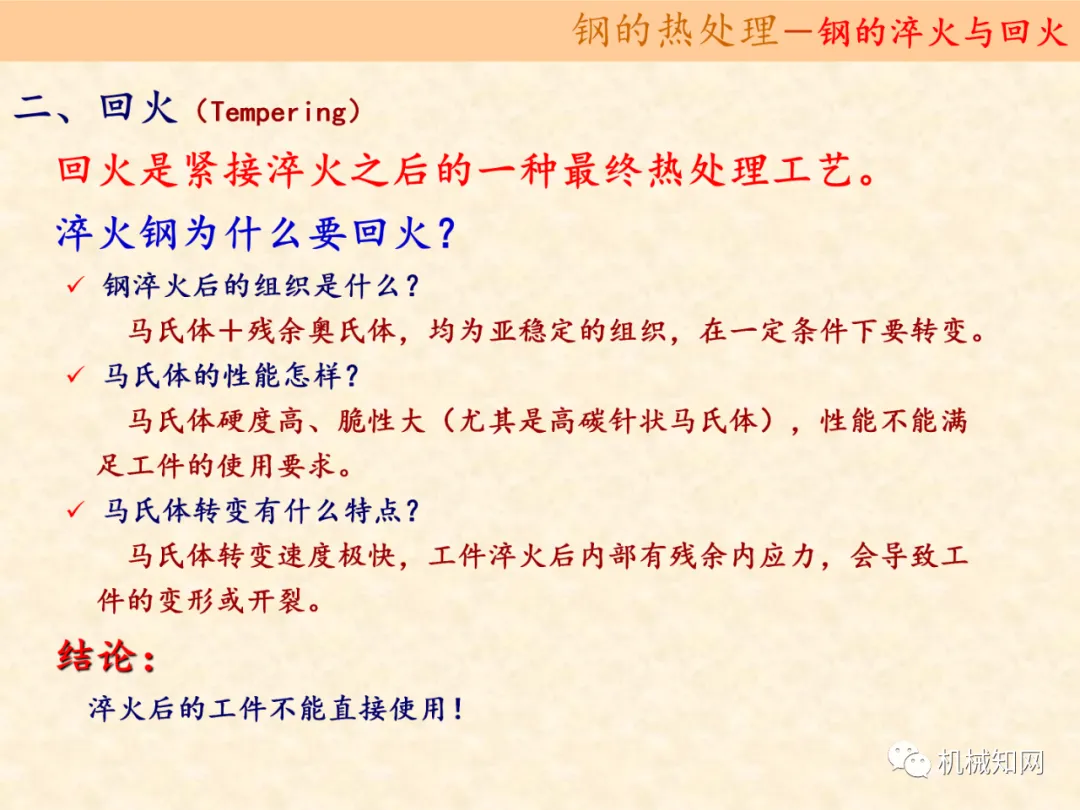

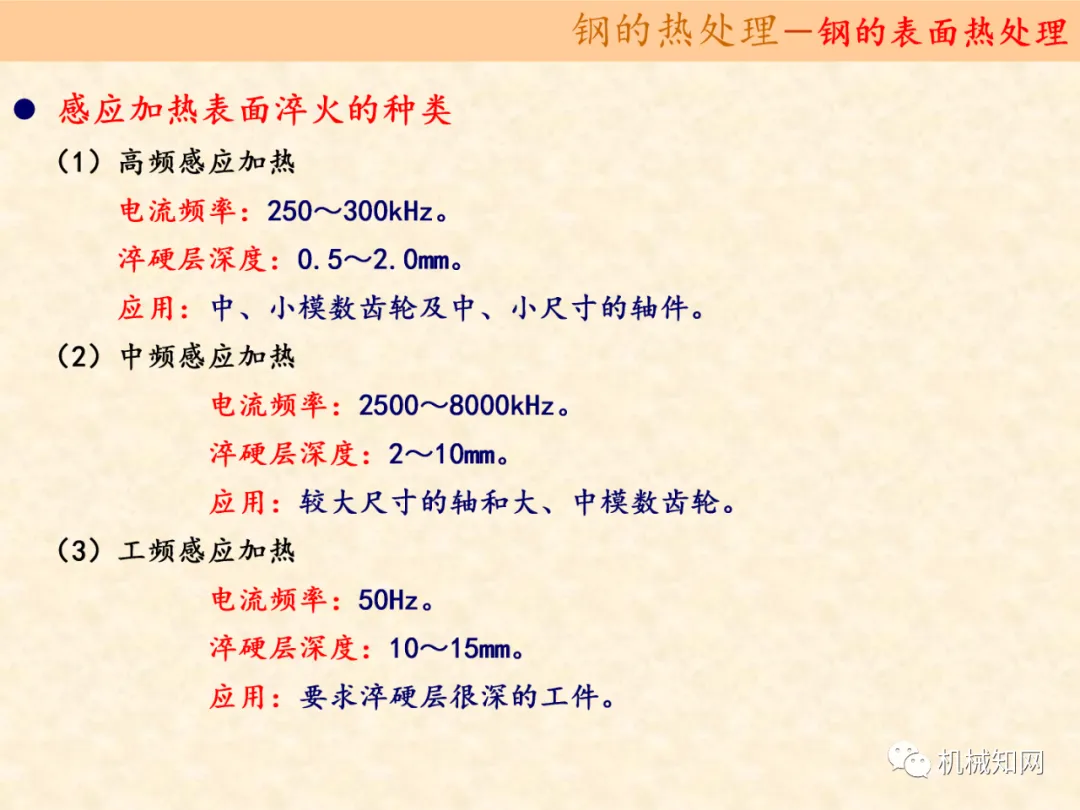

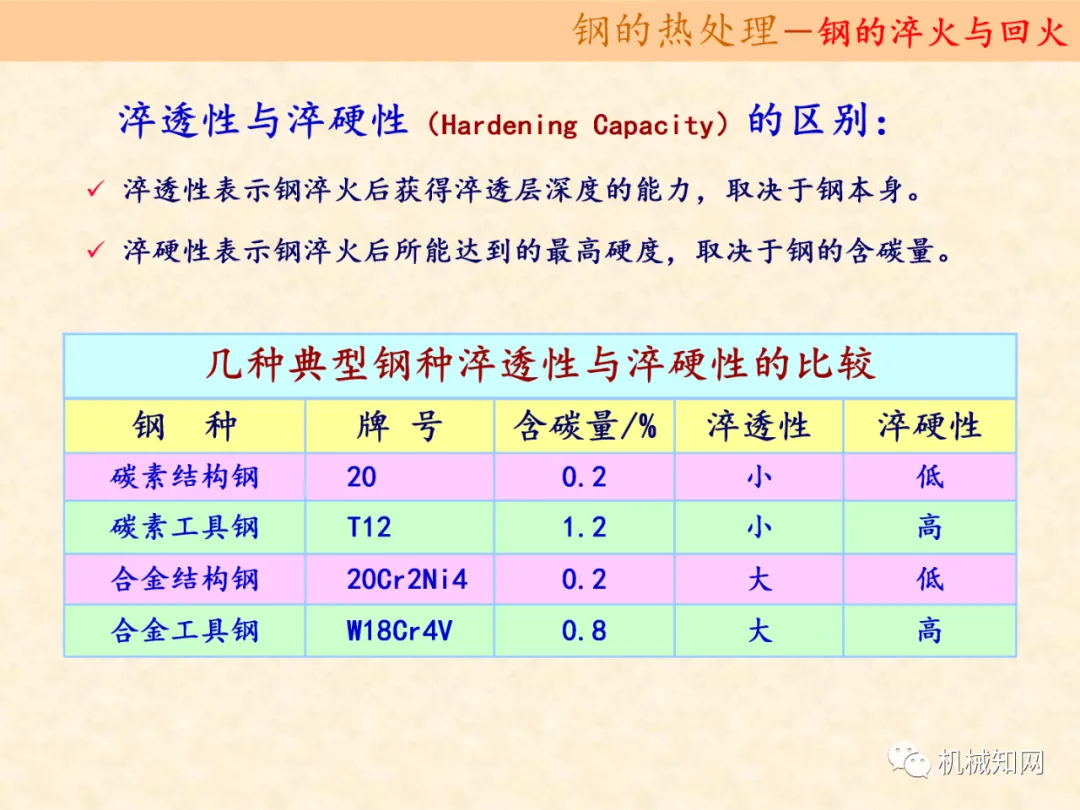

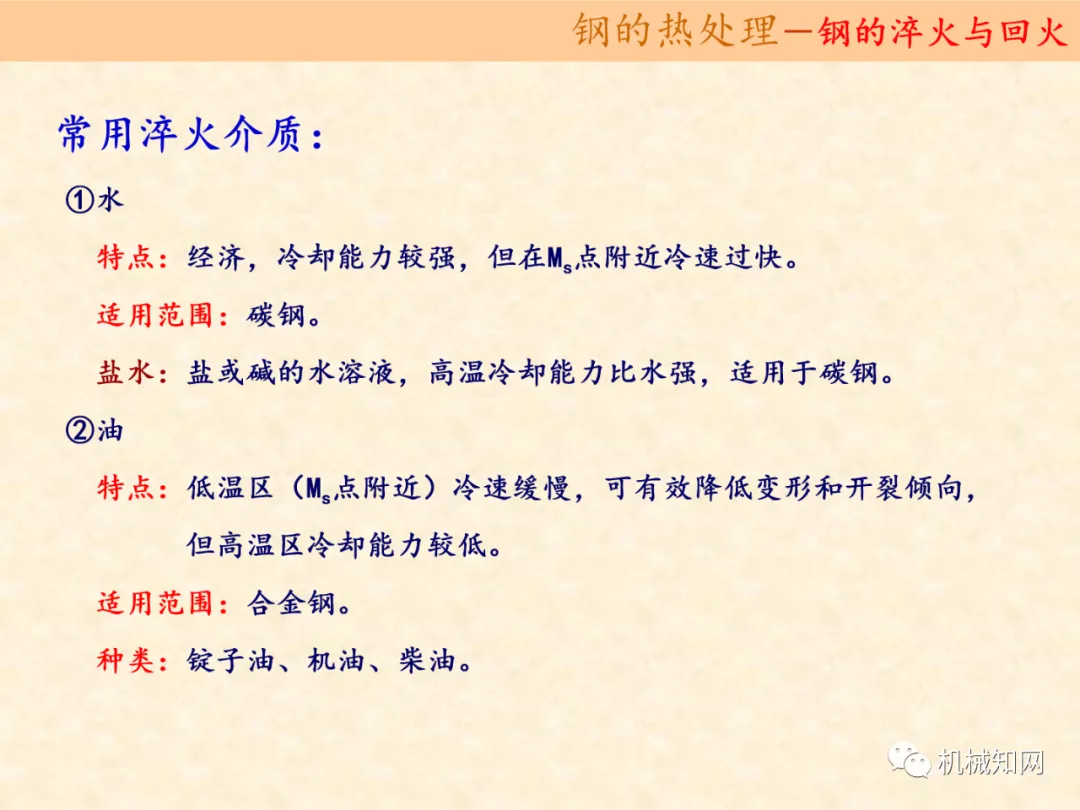

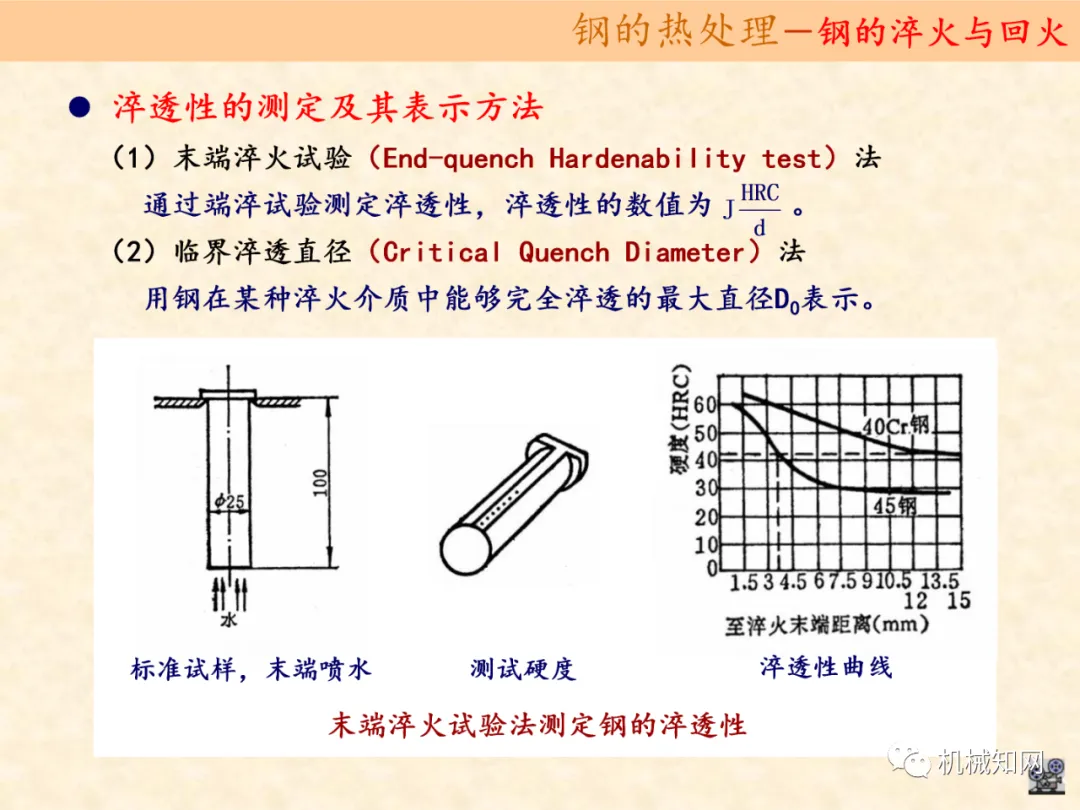

淬火是将钢加热到奥氏体化温度以上，保温后进行快速冷却（如水冷、油冷），以获得马氏体组织，从而大幅提高钢的硬度和耐磨性。淬火是钢热处理“四把火”中最关键的一步，但淬火后钢件会变脆，并产生内应力，因此必须及时进行回火处理，以消除脆性、稳定组织、获得所需的综合力学性能。
三、回火与调质处理

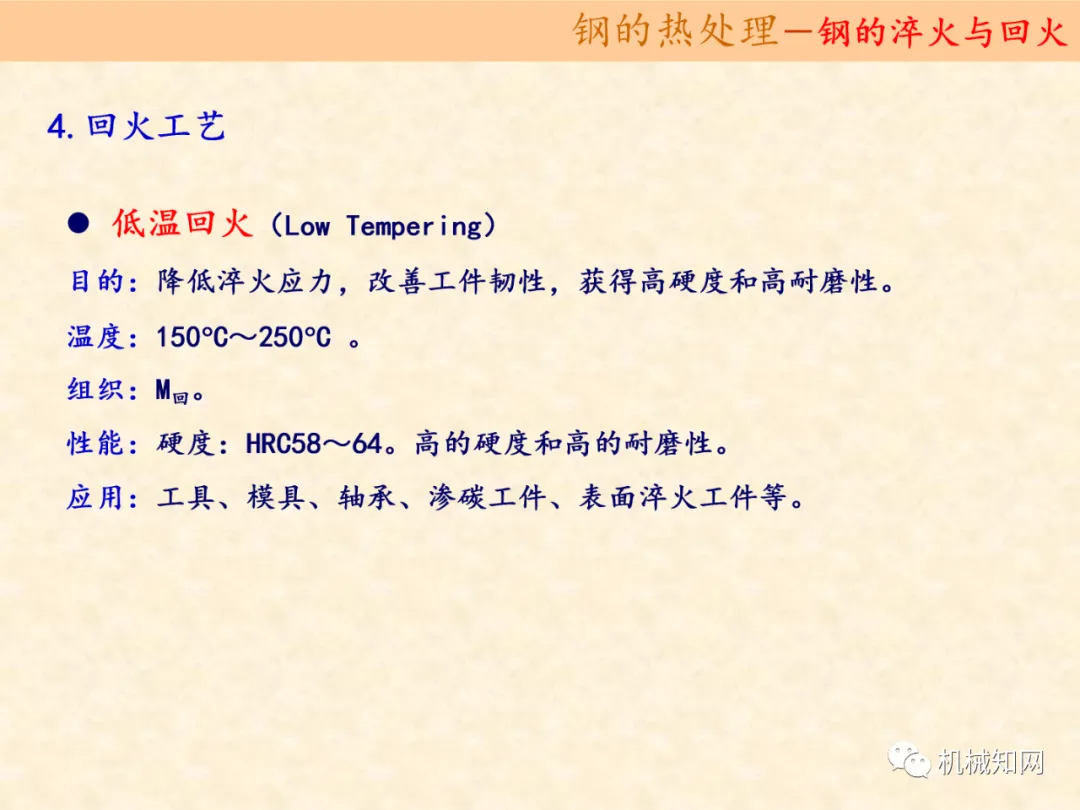

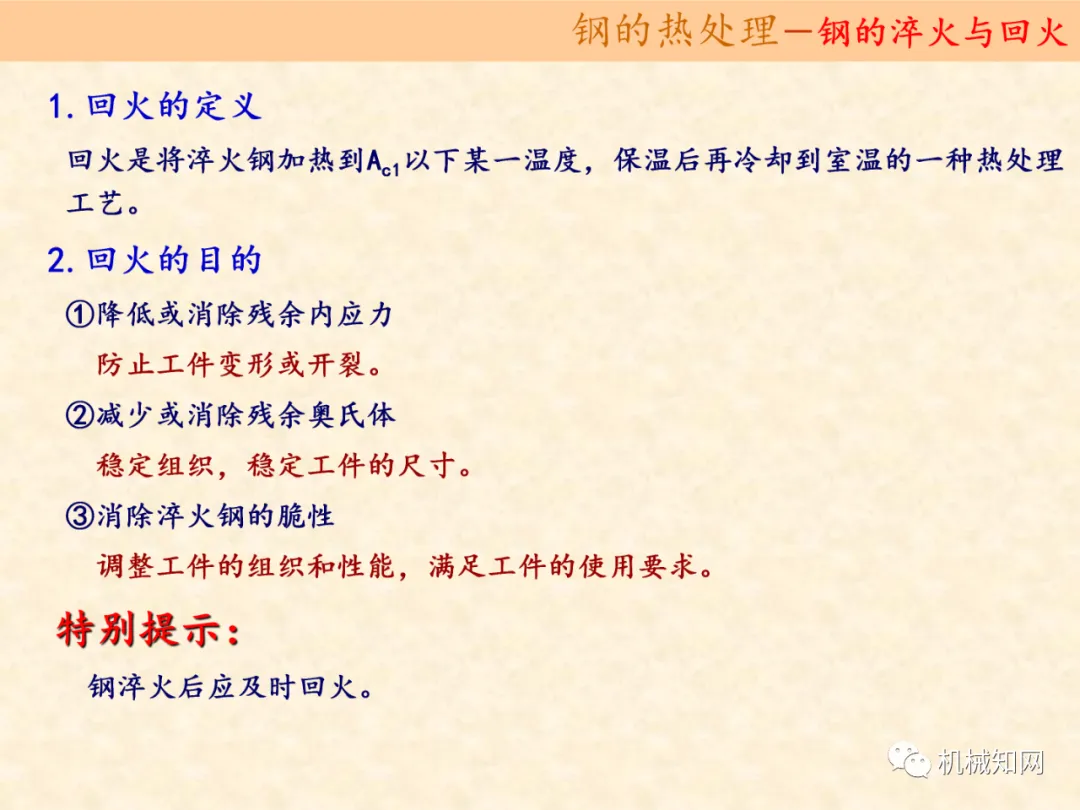

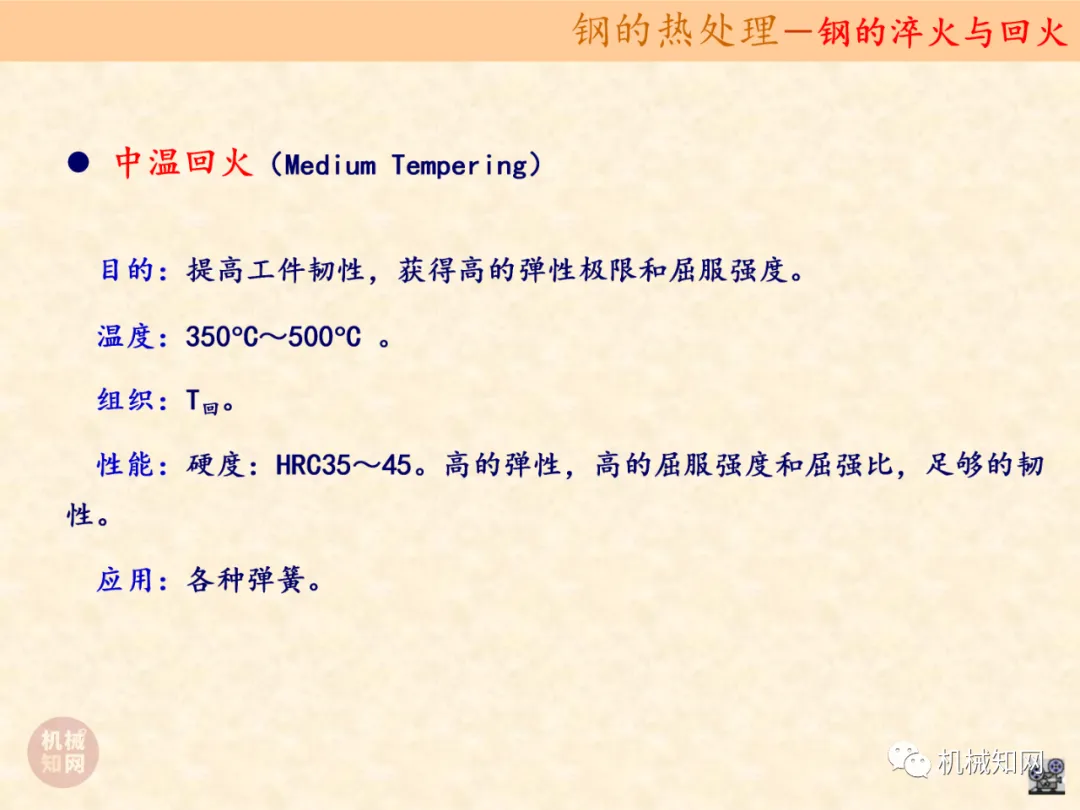

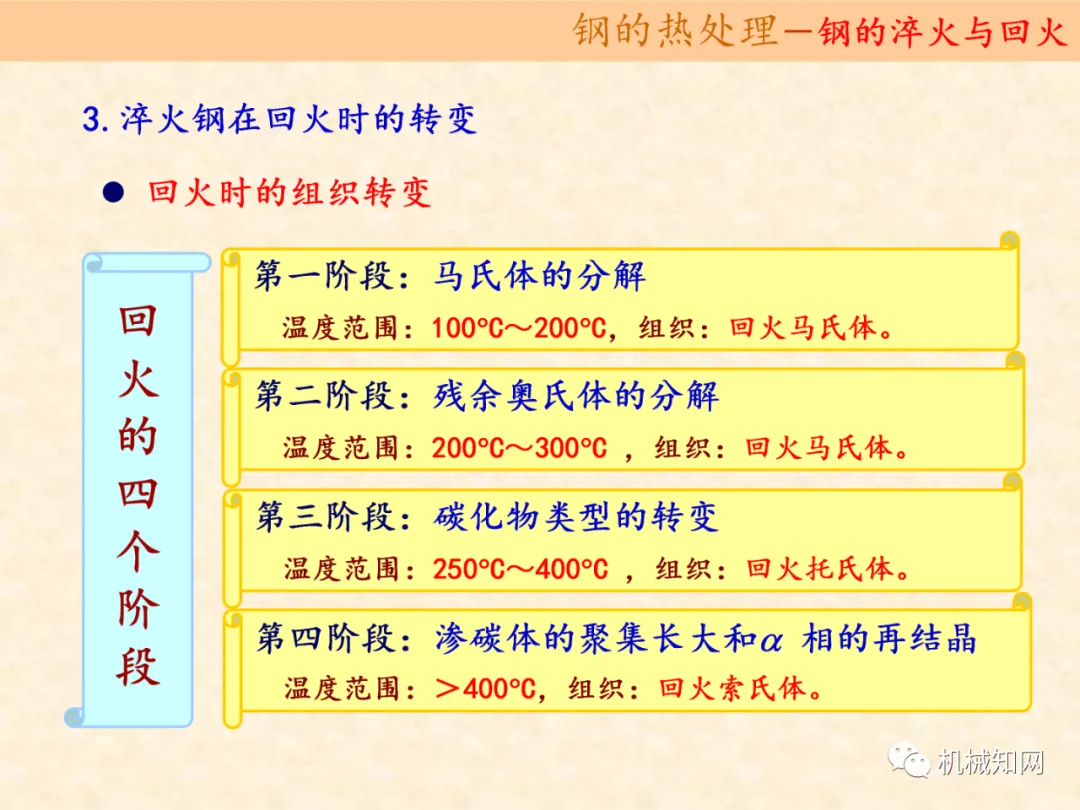

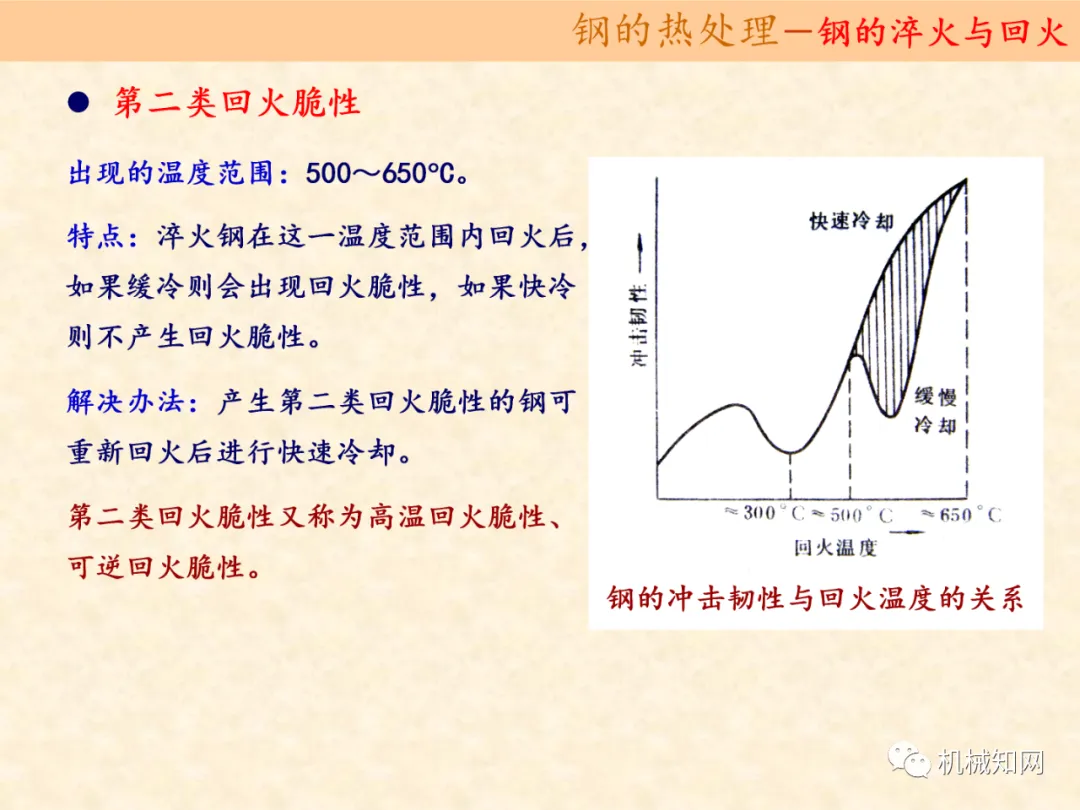

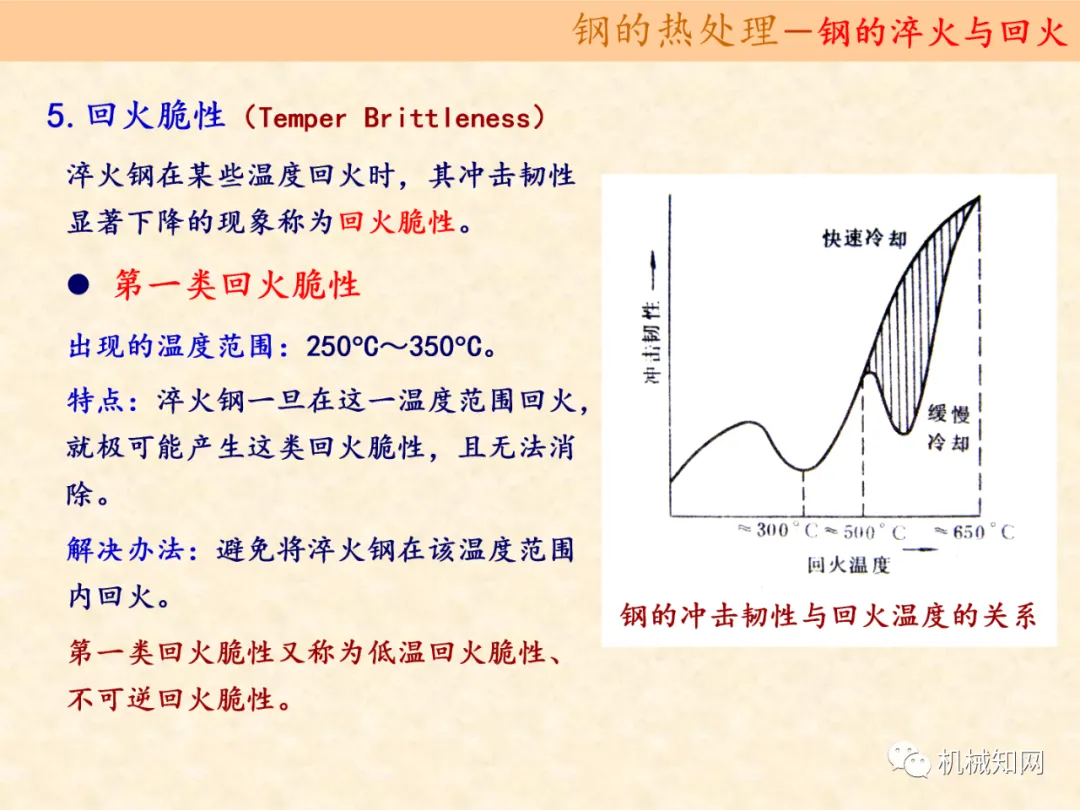

回火是将淬火后的钢件重新加热到临界温度Ac1以下的某一温度，保温后冷却的工艺。根据回火温度不同，可分为低温回火（获得高硬度、耐磨性）、中温回火（获得高弹性）和高温回火。

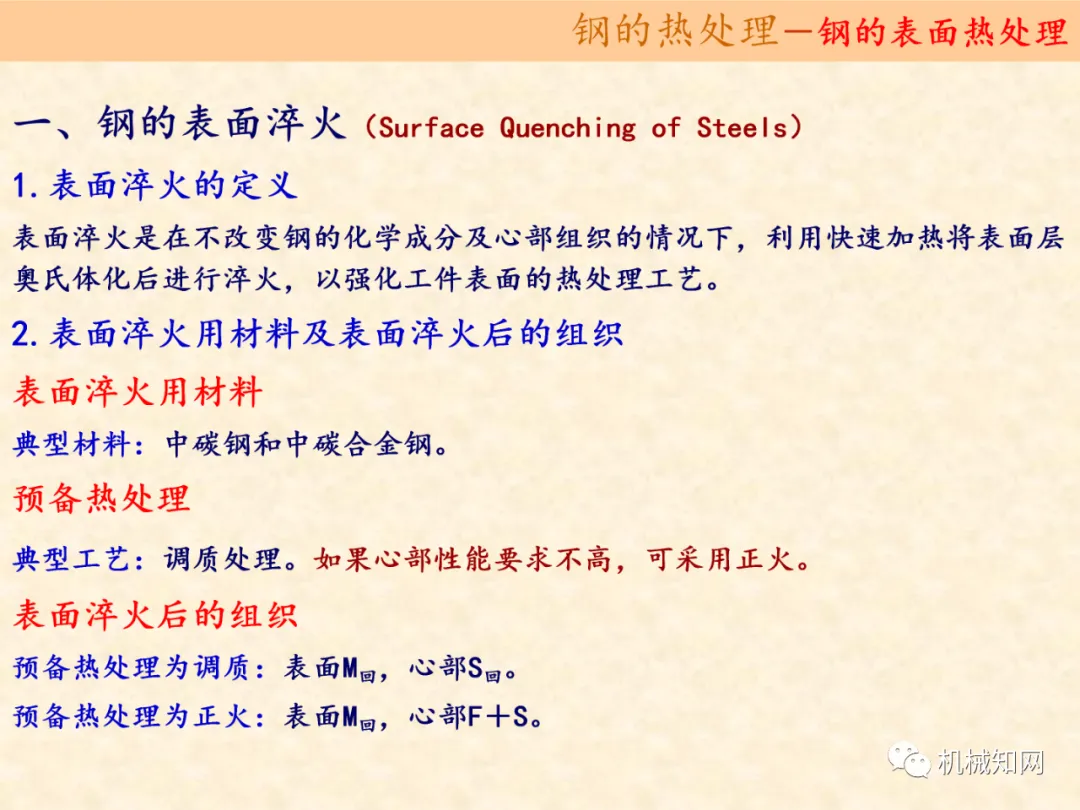

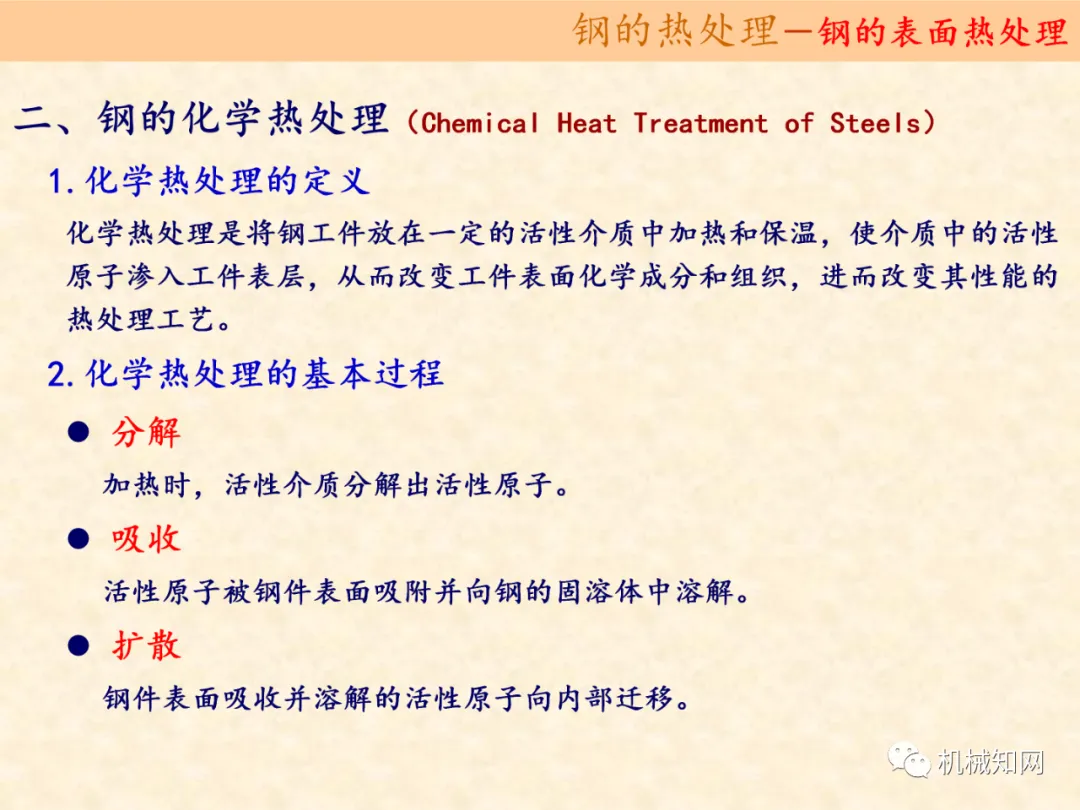

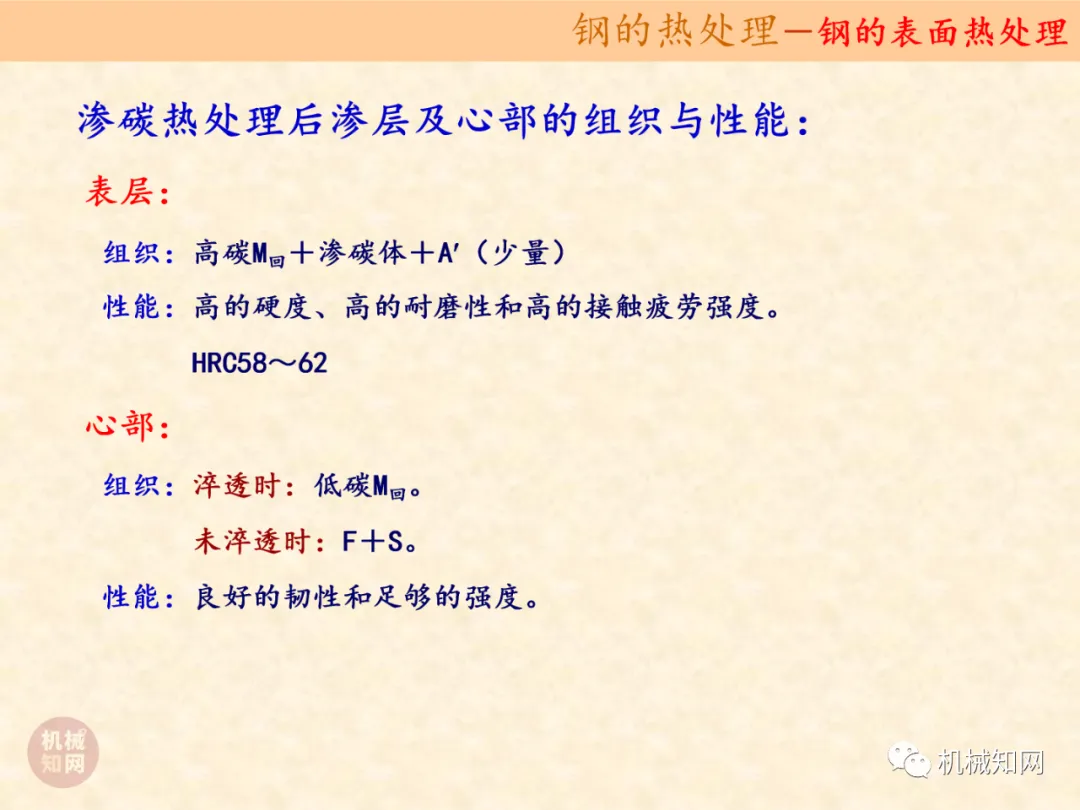

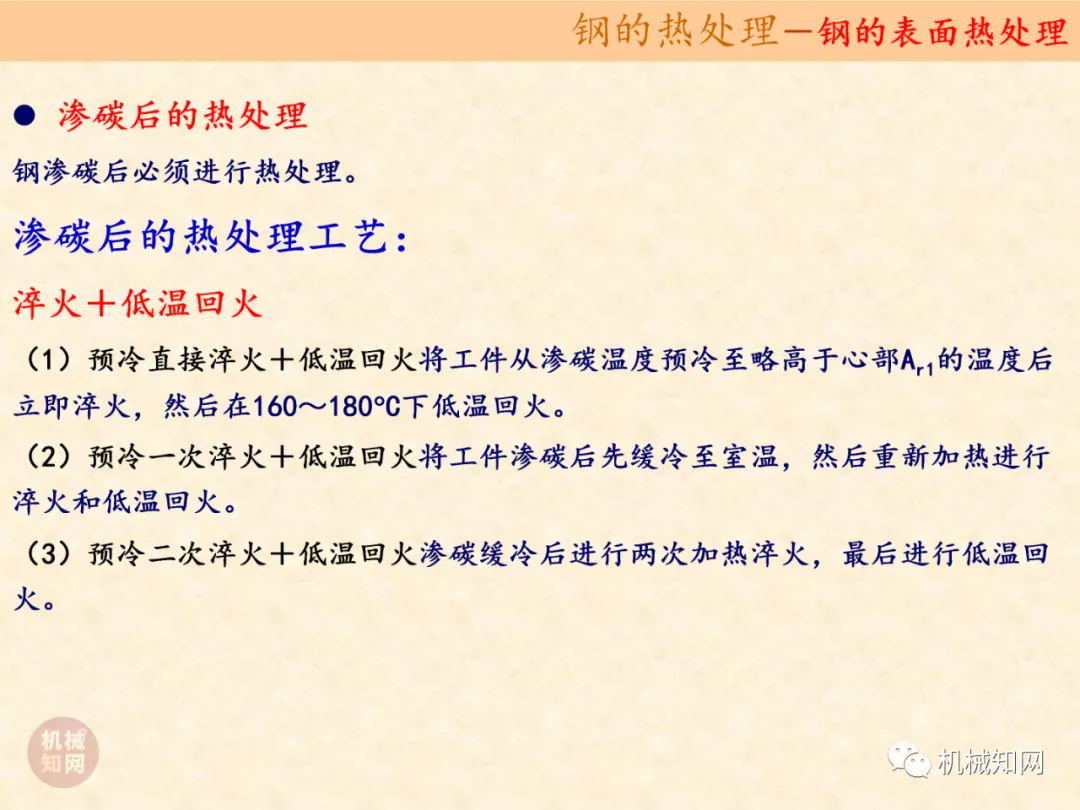

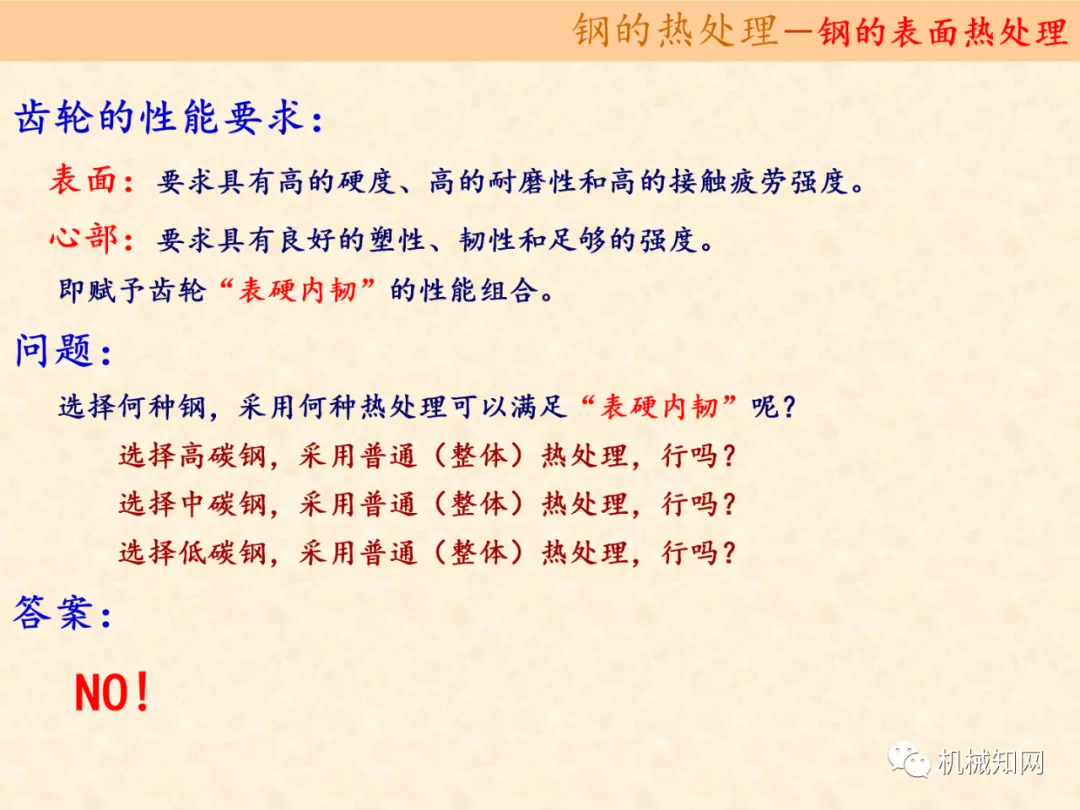

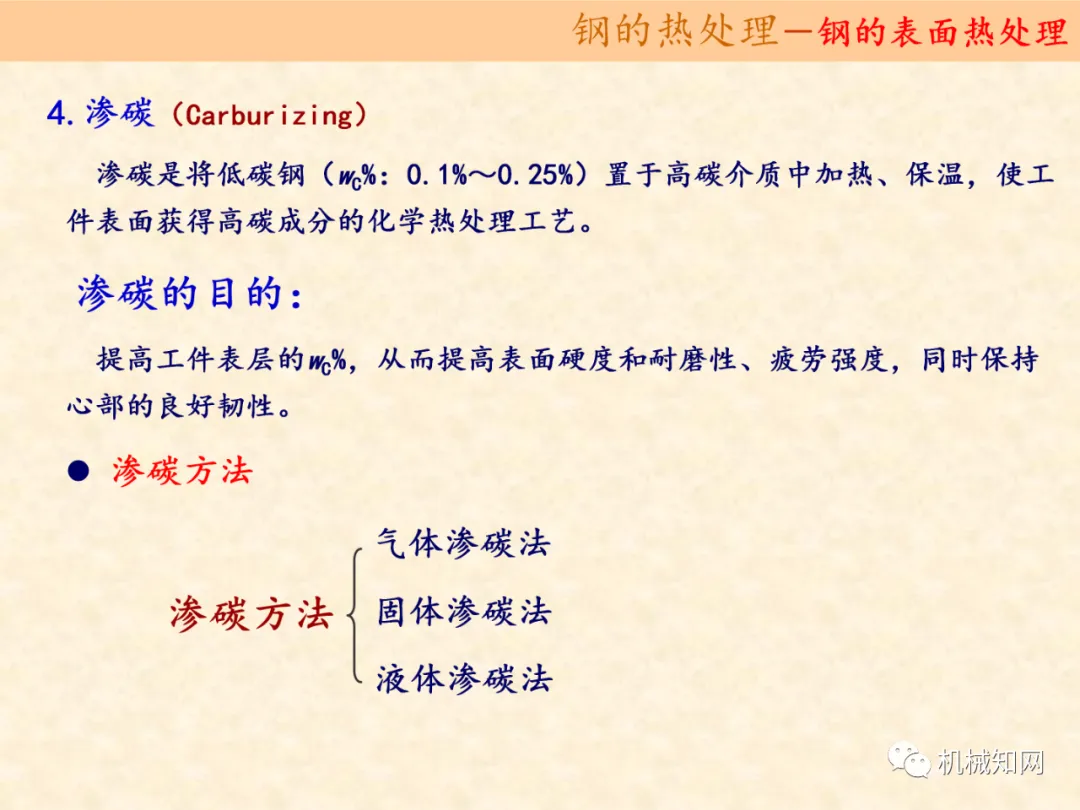

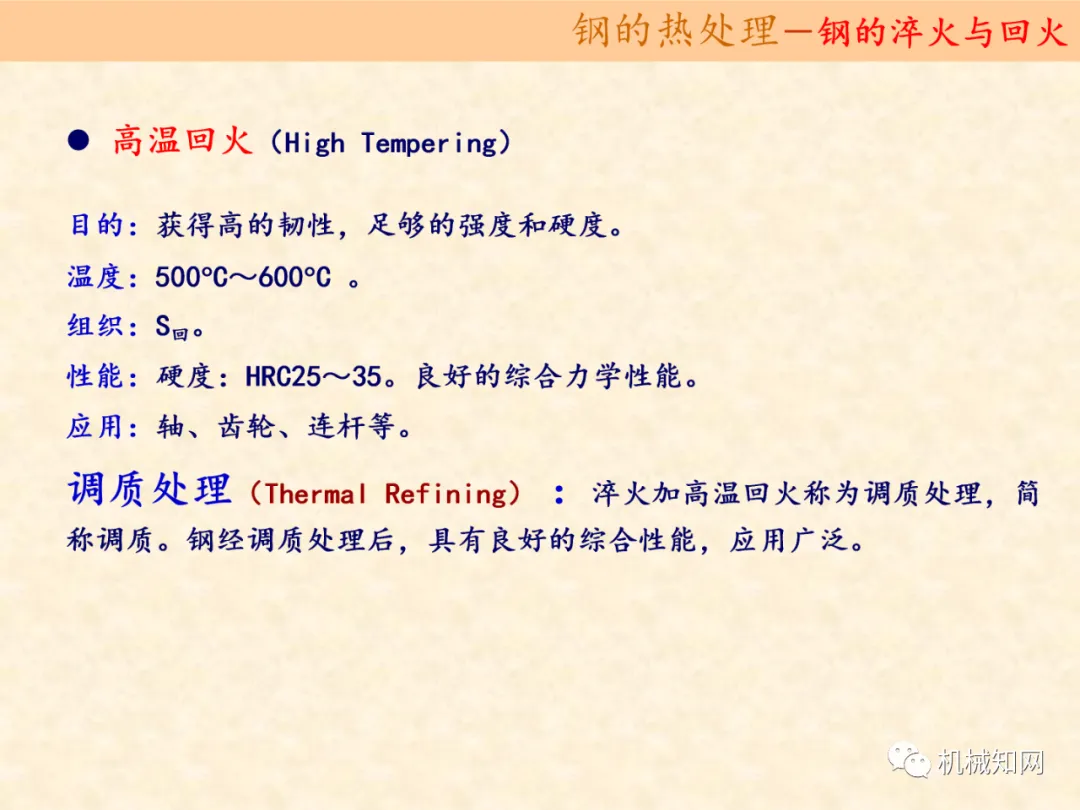

将淬火与高温回火相结合的热处理称为调质处理，调质后获得回火索氏体组织，具有良好的综合力学性能，广泛应用于连杆、齿轮、轴类等重要结构件。

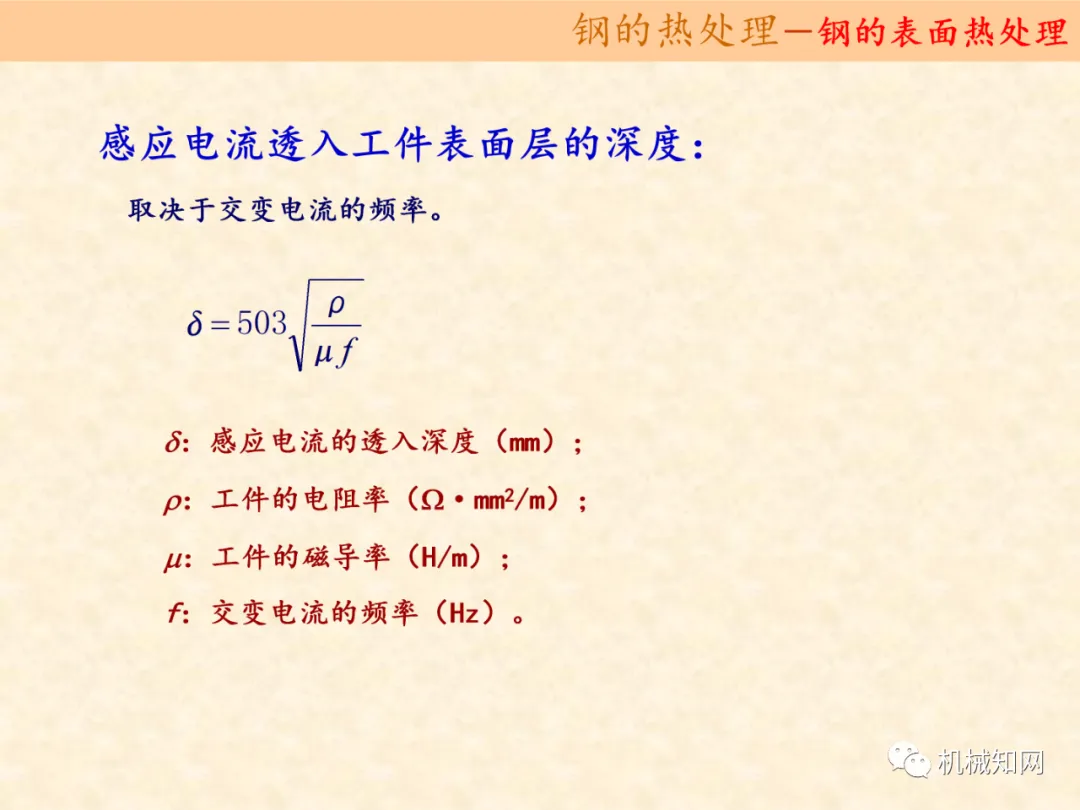

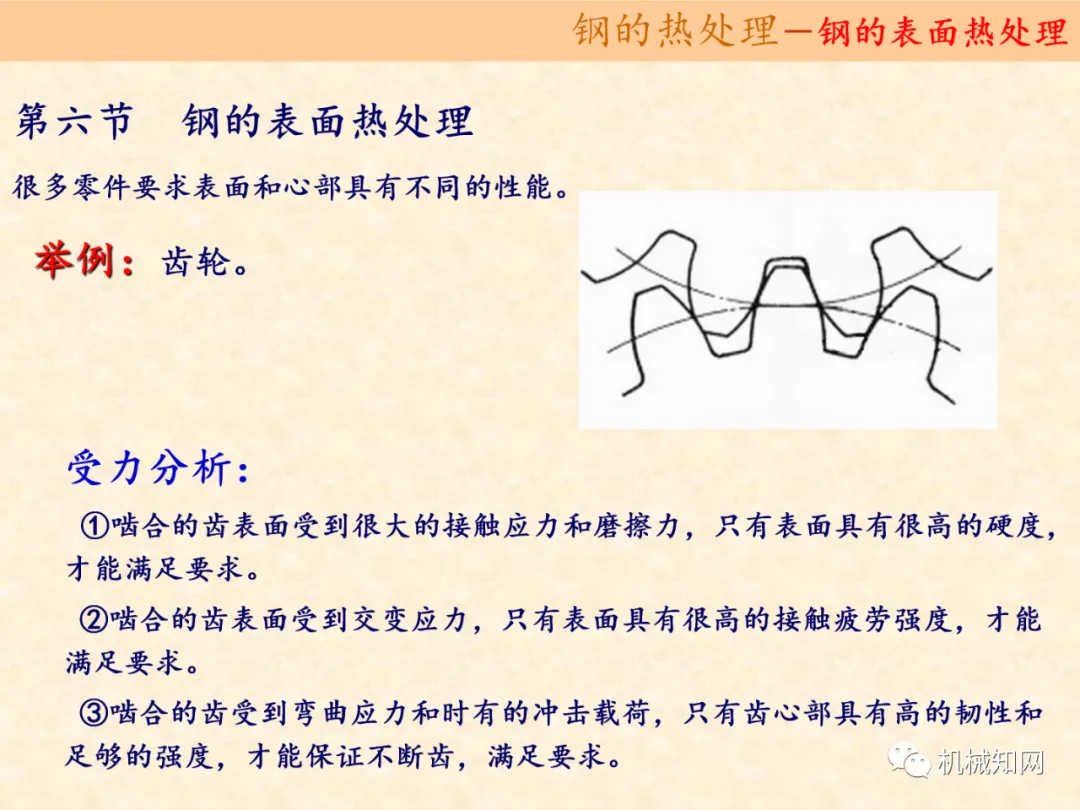

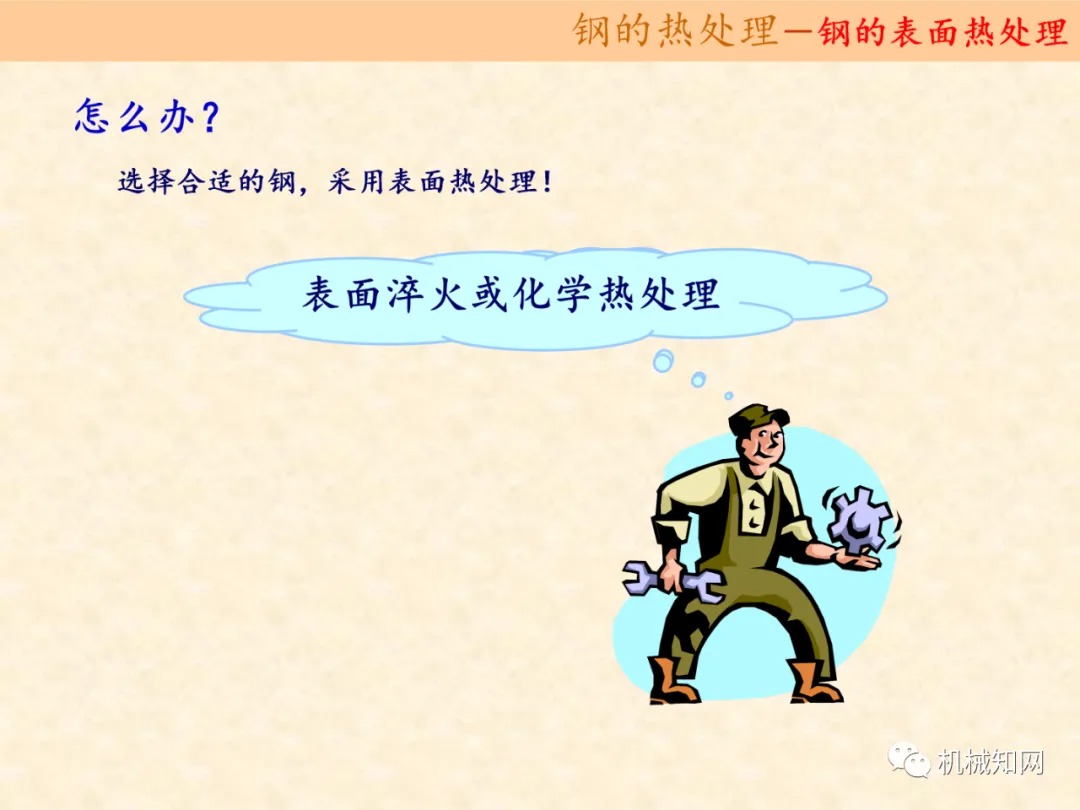

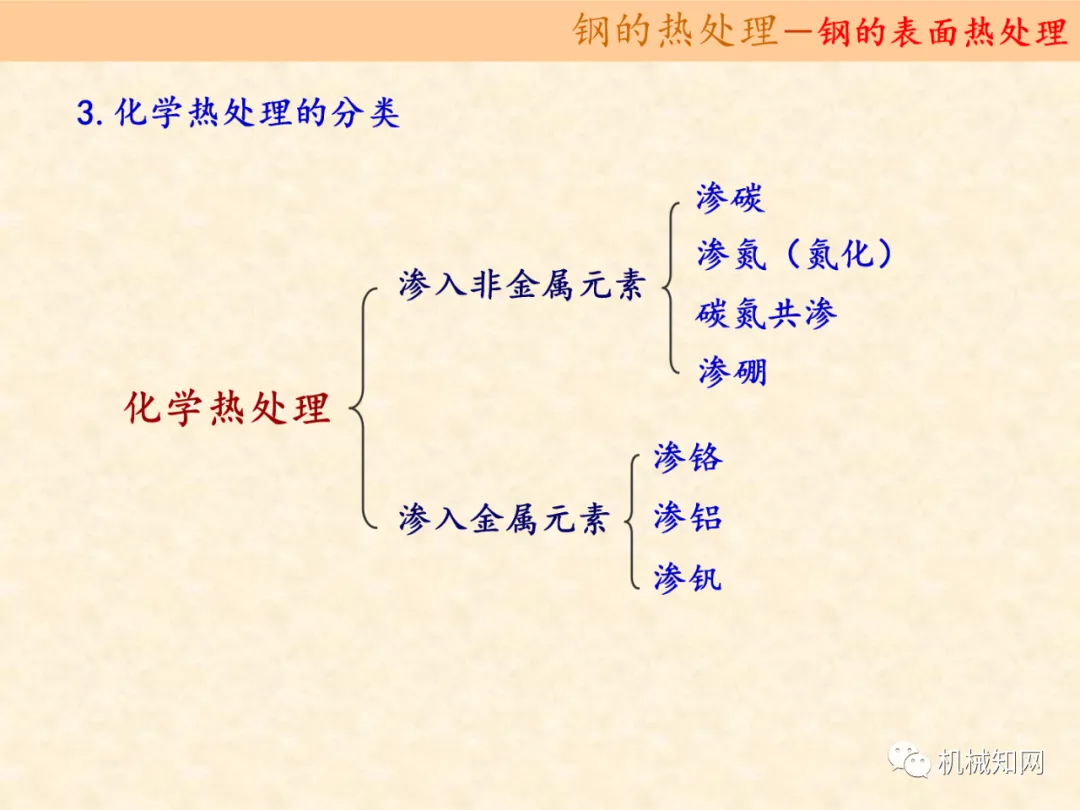

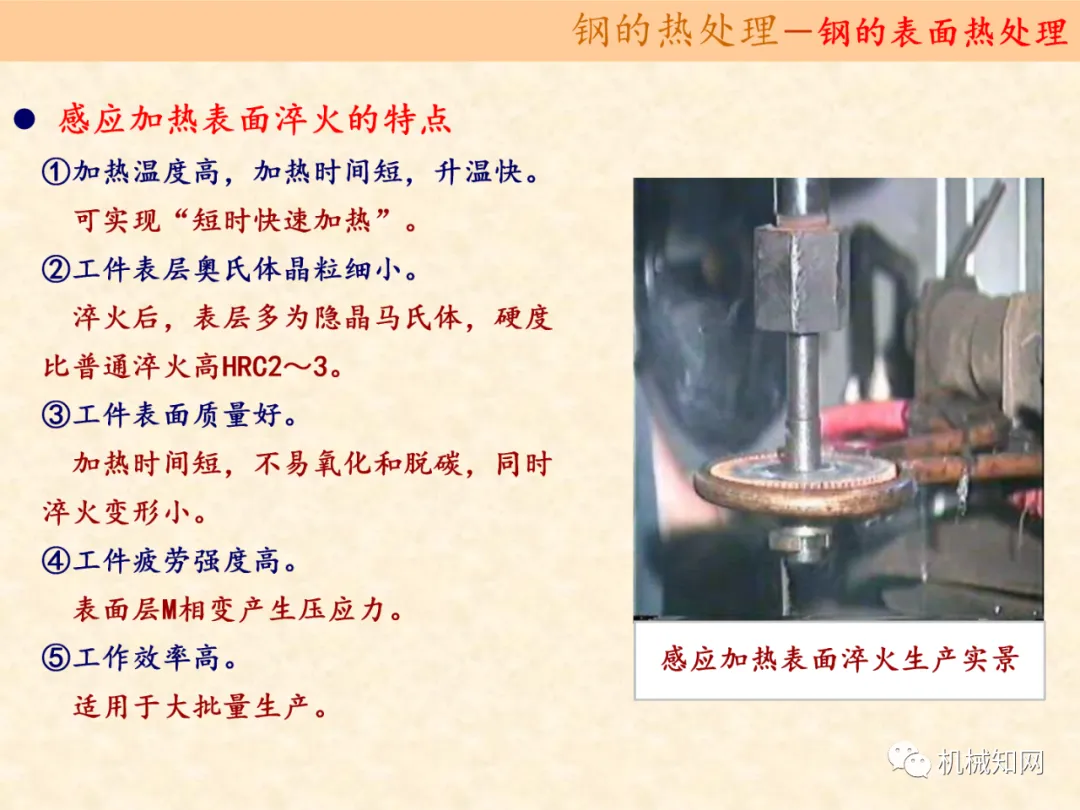

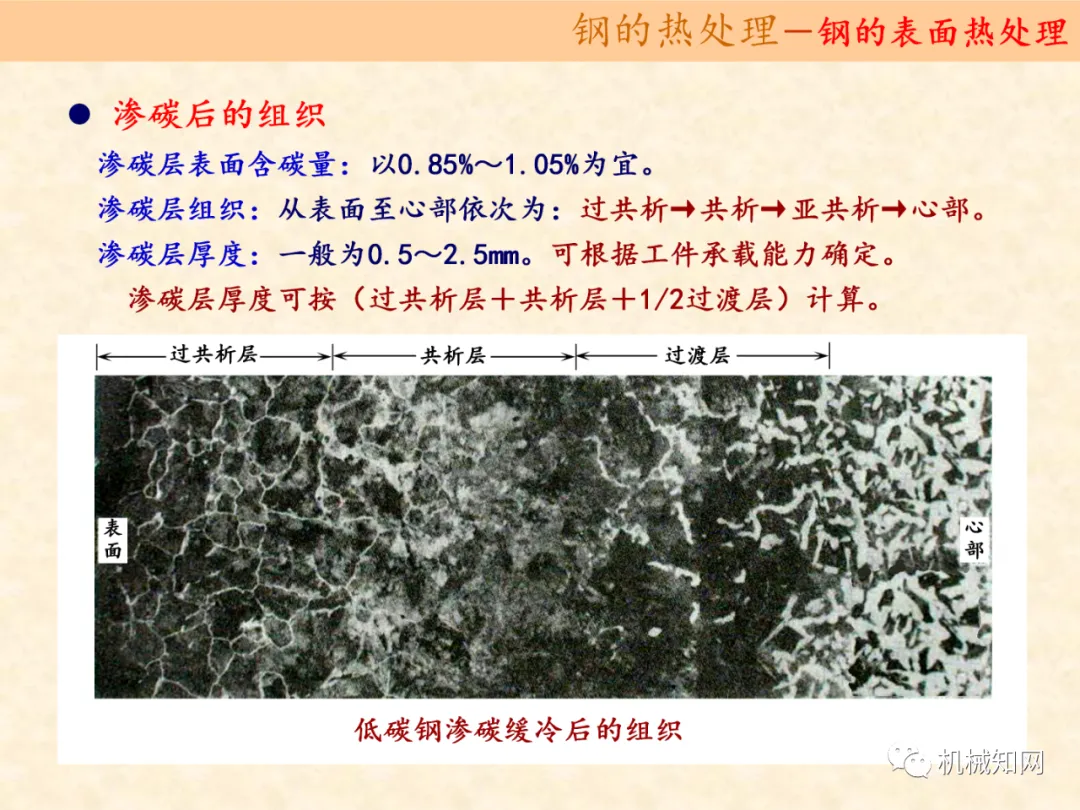

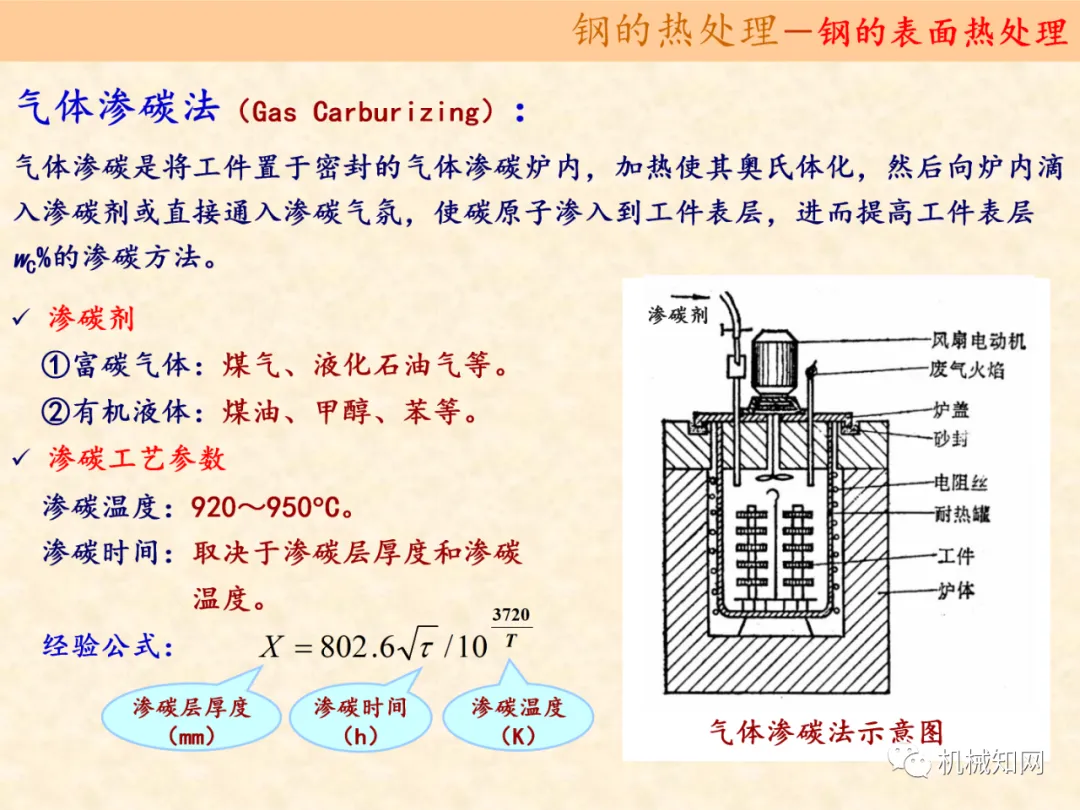

1. 回【动图】领取10000+个机械动图及视频包
2. 回复【CAD】领取800GAutoCAD全套视频教程
3. 回复【UG】领取800G的UGNX全套视频教程
4. 回复【SW】领取800G的Solidworks全套教程
5. 回复【机械设计】领取800G（非标）机械设计资料
