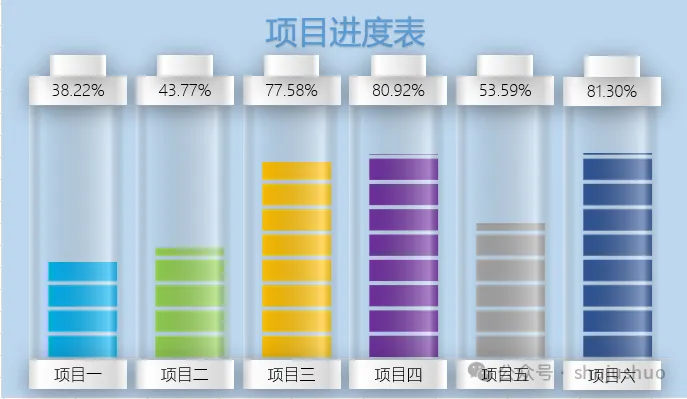

看惯了千篇一律的柱形图，咱们今天来个不一样的，仿着手机电量的样子做个炫酷的电池容量图。

    虽然用的还是柱形图，但在表示各项目的完成进度的效果上，是不是更吸引眼球一些。

先说一下，今天是没有辅助数据的，直接开始做图。

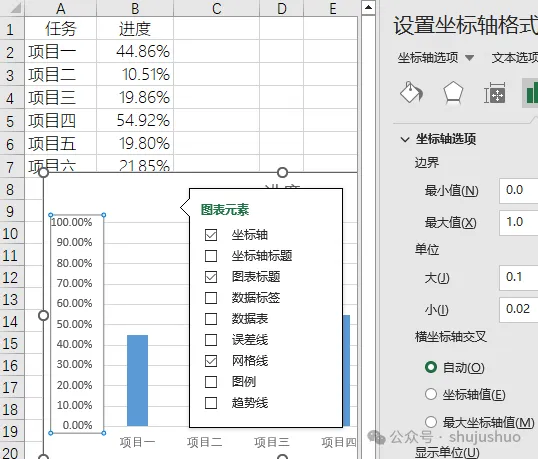

    选择A1:B7单元格区域，【插入】→【簇状柱形图】，创建一个最普通的柱形图，图表普通不可怕，可怕的是很多人到这一步就结束了。

    选择纵坐标轴，设置坐标轴最大值为1,相当于100%。

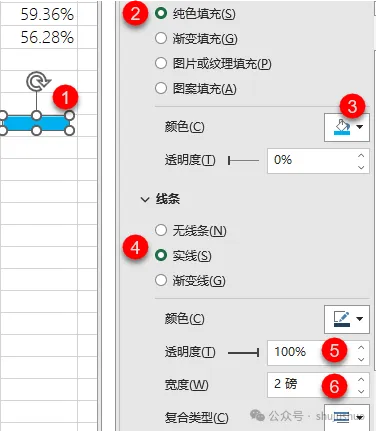

1、制作电量矩形。工具栏【插入】→【插图】→【形状】→【矩形】，选择矩形形状，修改一下填充色，设置线条宽度为2磅，这个宽度决定了最终电池容量图电量的间隔宽度。

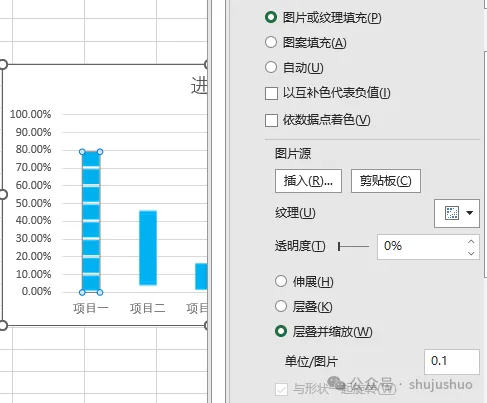

2、设置填充层叠并压缩。选择矩形形状，Ctrl+C复制，双击选择项目一柱形，Ctrl+V粘贴，将柱形图用矩形图片填充，选择“层叠并缩放”单选按钮，设置单位/图片比0.1，将满格电量切分为10个电量图。

    这里只选择项目一的原因是，咱们想让每个项目的电量颜色不一样，不考虑这点的话，可以直接选择系列，粘贴矩形图片。

    选择柱形图系列，设置系列间隙宽度50%，让柱形图显示的更宽些。

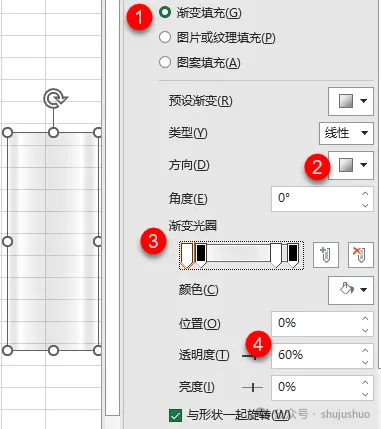

1、制作主电池框。工具栏【插入】→【插图】→【形状】→【矩形】，选择矩形形状，设置填充色为渐变填充，方向线性向右；渐变光圈四组，其中白色组透明度为60%，黑色组为90%；无边框线条。

 2、制作上下边框。再次插入一个矩形形状，设置填充色为渐变填充，方向线性向右；渐变光圈四组，从左往右依次是灰色、白色、灰色和白色；无边框线条。

    切换至【效果】选项卡，设置阴影效果“外部 偏移：下”，模糊度20磅。

    制作好的矩形，拷贝两次，作为电池上下边框和顶端的小连接点矩形。

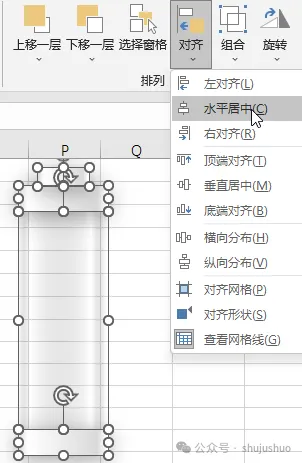

3、组合电池框。手动拖拽，将四个矩形上下连接在一起，按Ctrl键选择四个矩形，工具栏【绘图工具】→【形状格式】→【排列】→【对齐】→【水平居中】。

    操作成功后，执行【组合】命令，将四个图形组合在一起。

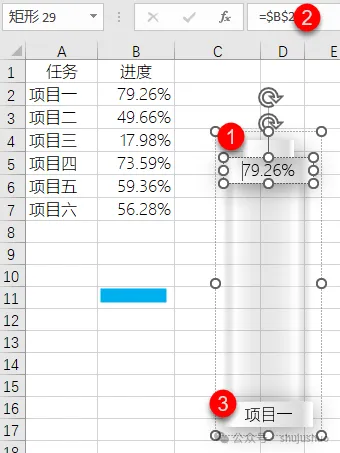

4、电池框添加标签。双击选择上边框，进入文本编辑状态后，在编辑栏输入公式“=$B$2”。

    重复操作，将下边框文本链接到任务名称。

    拖拽电池框到柱形图，调整大小，直到电池框的上沿与纵坐标轴最大值100%重叠、下沿与纵坐标轴最小值0%重叠。

最后一步还是老规矩对图表进行美化，

    1、重复第3步和第6步操作，将剩余的柱子修改为电池容量图。

    2、删除纵坐标轴、横坐标轴和网格线。

    3、将所有电池框和图表组合在一起，这个很重要，不然的话，每次图表移动位置都要重新对电池框进行布局。
