10kV母联及备自投保护基本原理.ppt

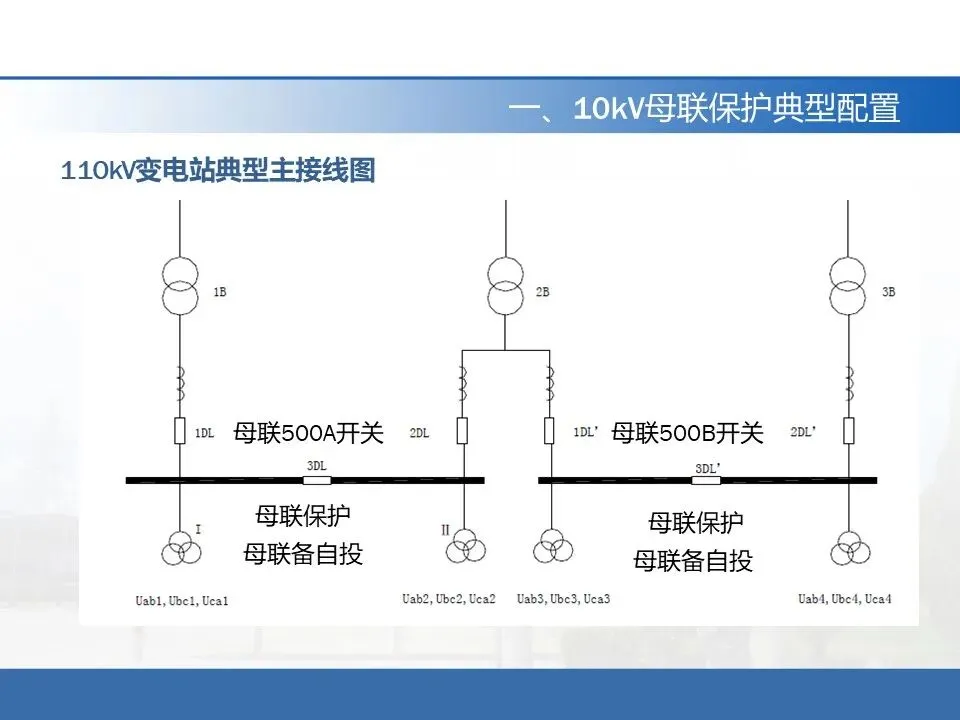

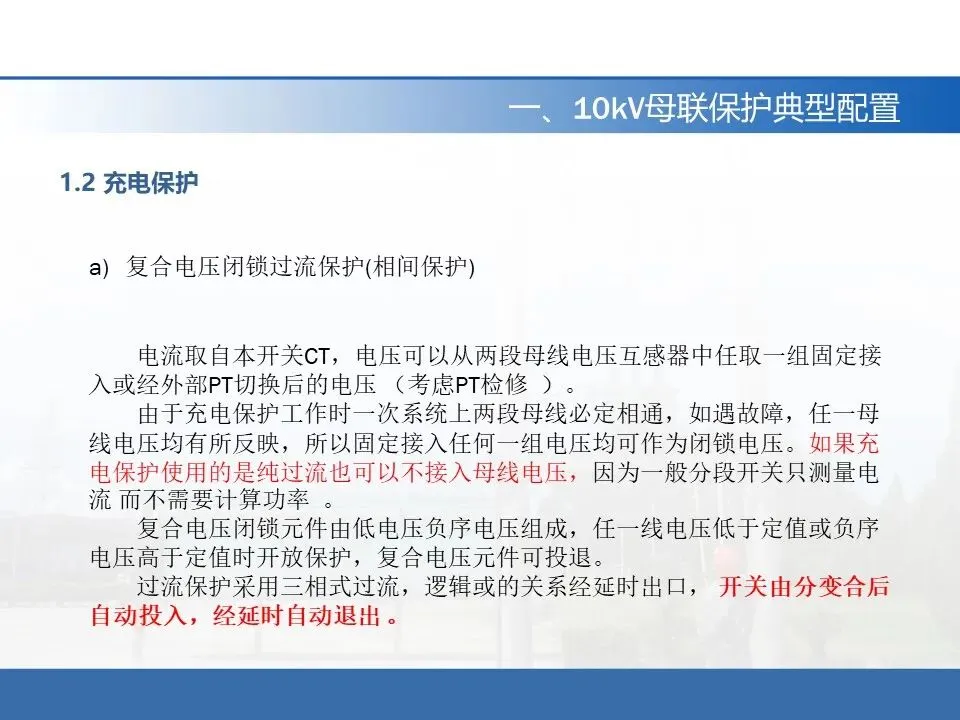

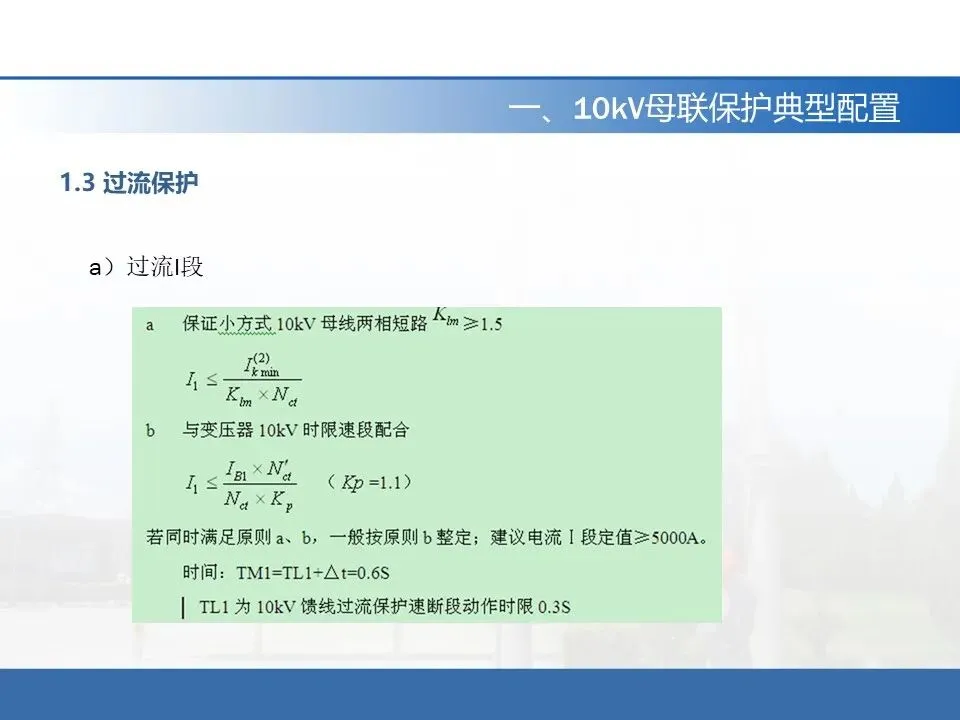

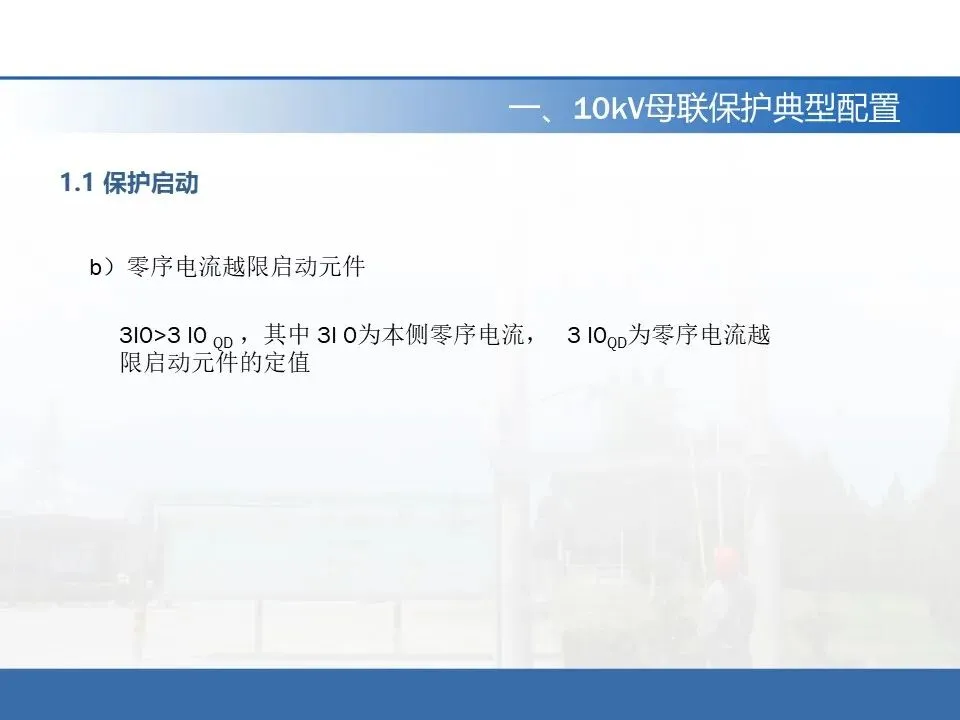

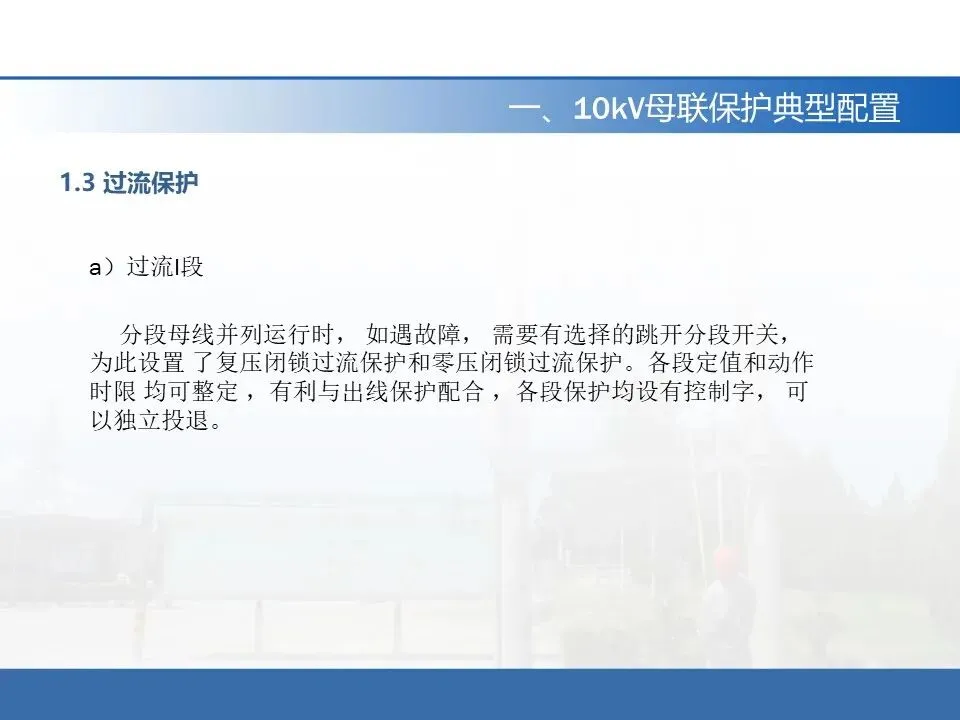

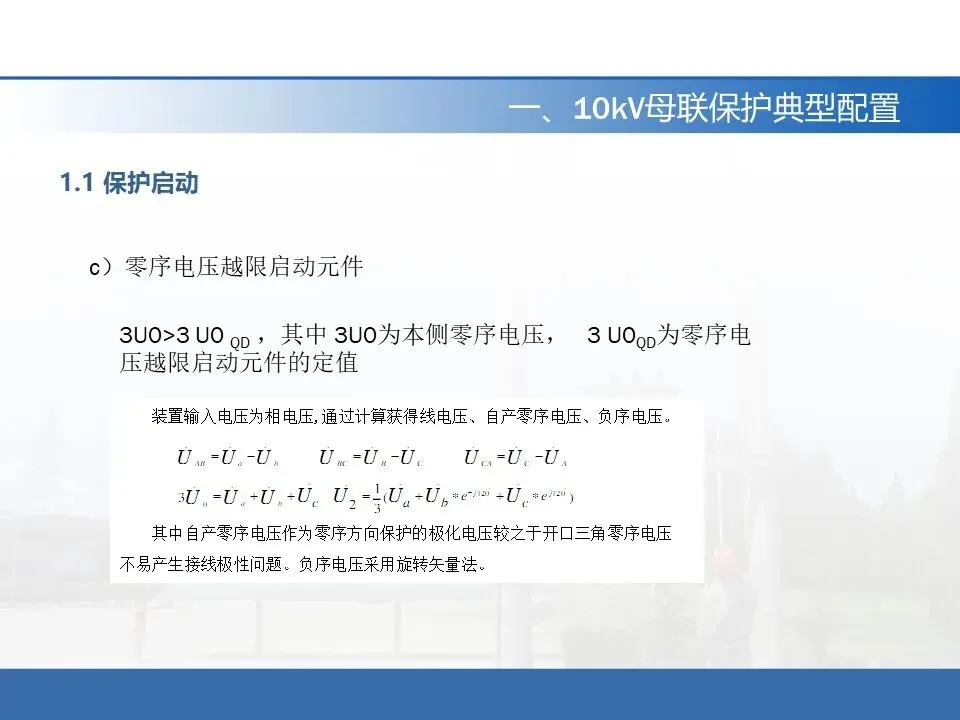

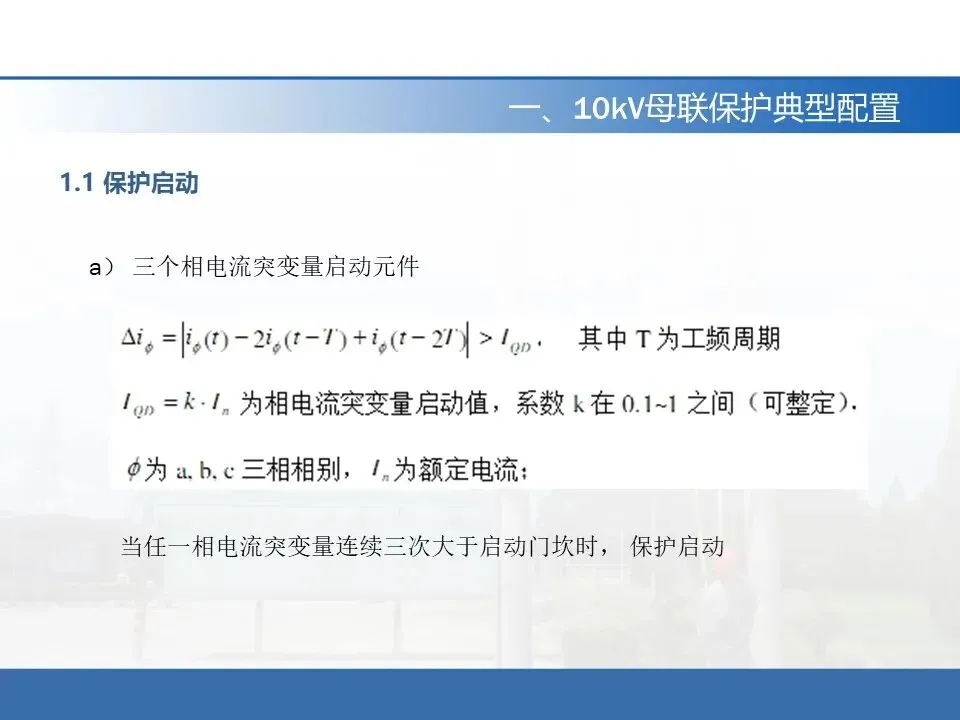

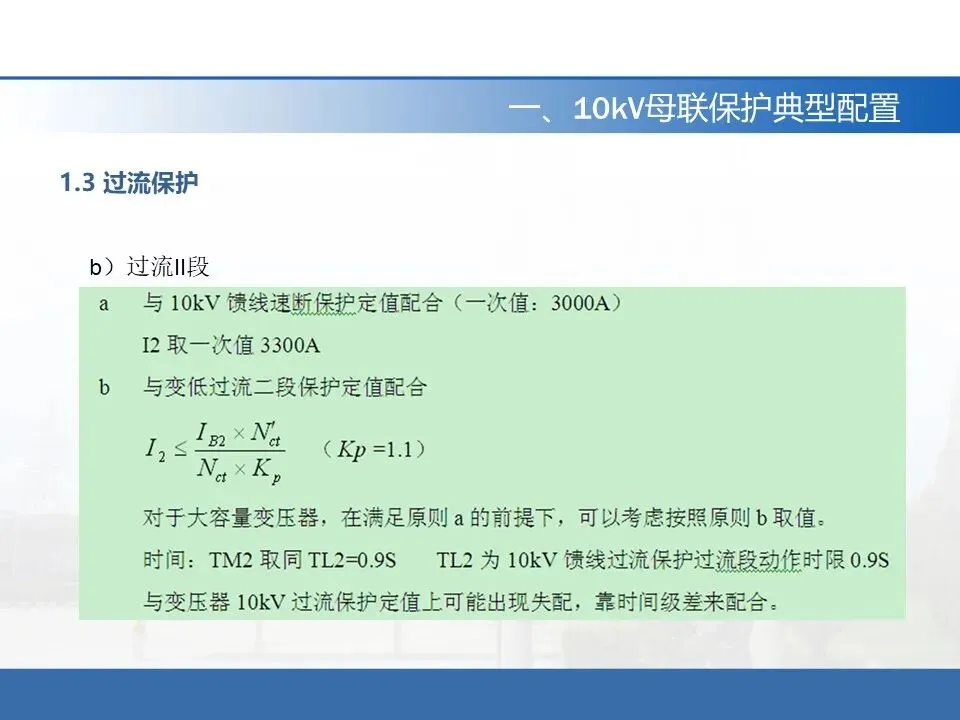

充电保护

复合电压闭锁过流保护(相间保护)

电流取自本开关CT，电压可以从两段母线电压互感器中任取一组固定接入或经外部PT切换后的电压（考虑PT检修）。

由于充电保护工作时一次系统上两段母线必定相通，如遇故障，任一母线电压均有所反映，所以固定接入任何一组电压均可作为闭锁电压。如果充电保护使用的是纯过流也可以不接入母线电压，因为一般分段开关只测量电流而不需要计算功率。

复合电压闭锁元件由低电压负序电压组成，任一线电压低于定值或负序电压高于定值时开放保护，复合电压元件可投退。

过流保护采用三相式过流，逻辑或的关系经延时出口，开关由分变合后自动投入，经延时自动退出。

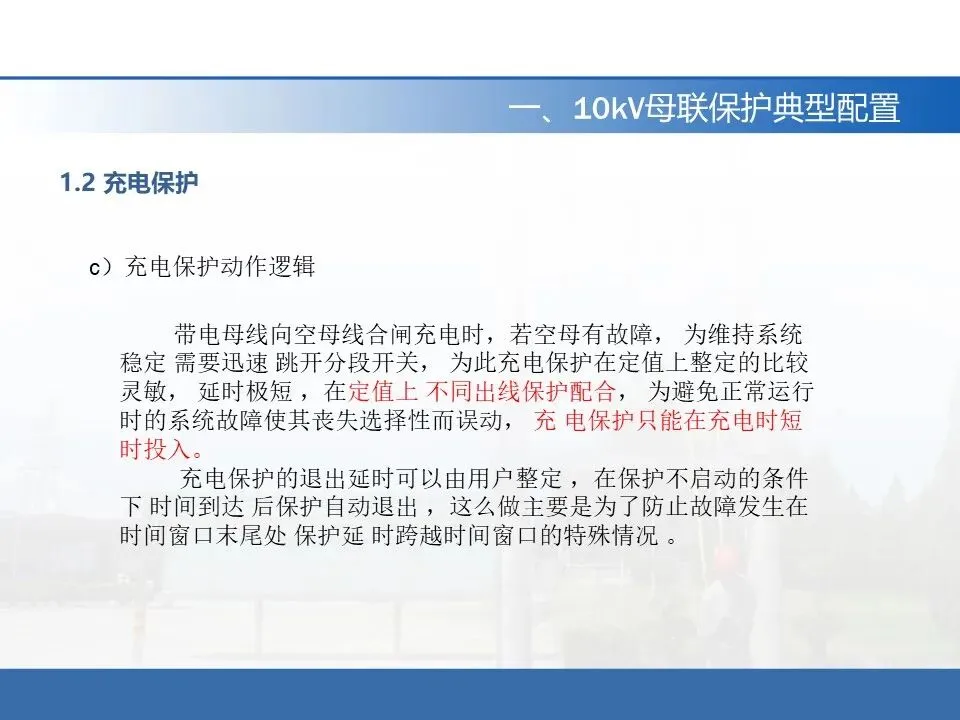

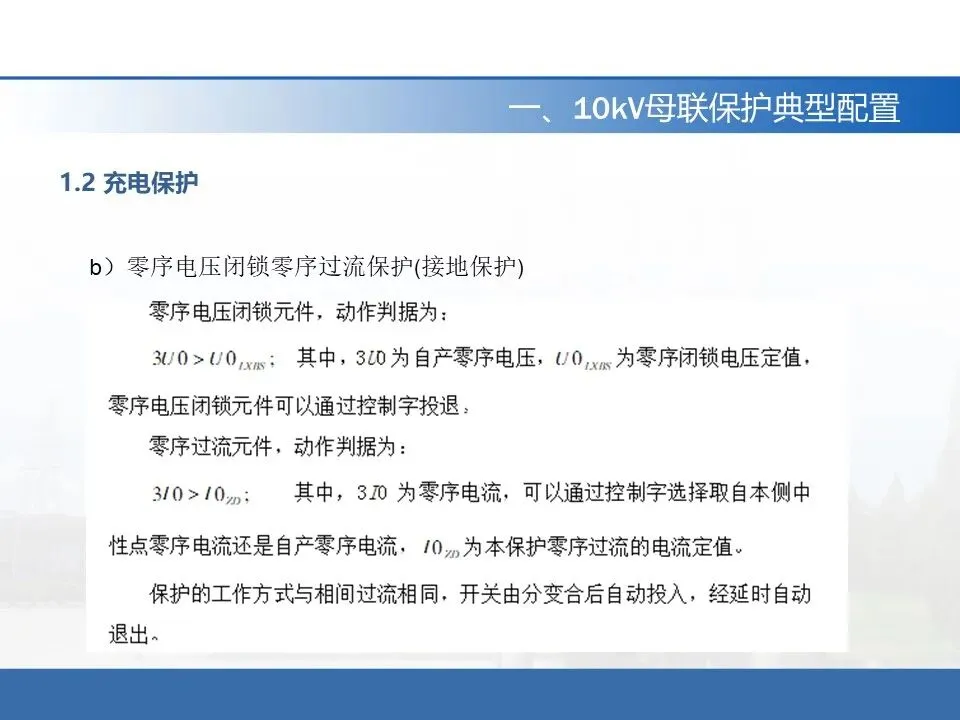

充电保护动作逻辑

带电母线向空母线合闸充电时，若空母有故障，为维持系统稳定需要迅速跳开分段开关，为此充电保护在定值上整定的比较灵敏，延时极短，在定值上不同出线保护配合，为避免正常运行时的系统故障使其丧失选择性而误动，充电保护只能在充电时短时投入。

充电保护的退出延时可以由用户整定，在保护不启动的条件下时间到达后保护自动退出，这么做主要是为了防止故障发生在时间窗口末尾处保护延时跨越时间窗口的特殊情况 。

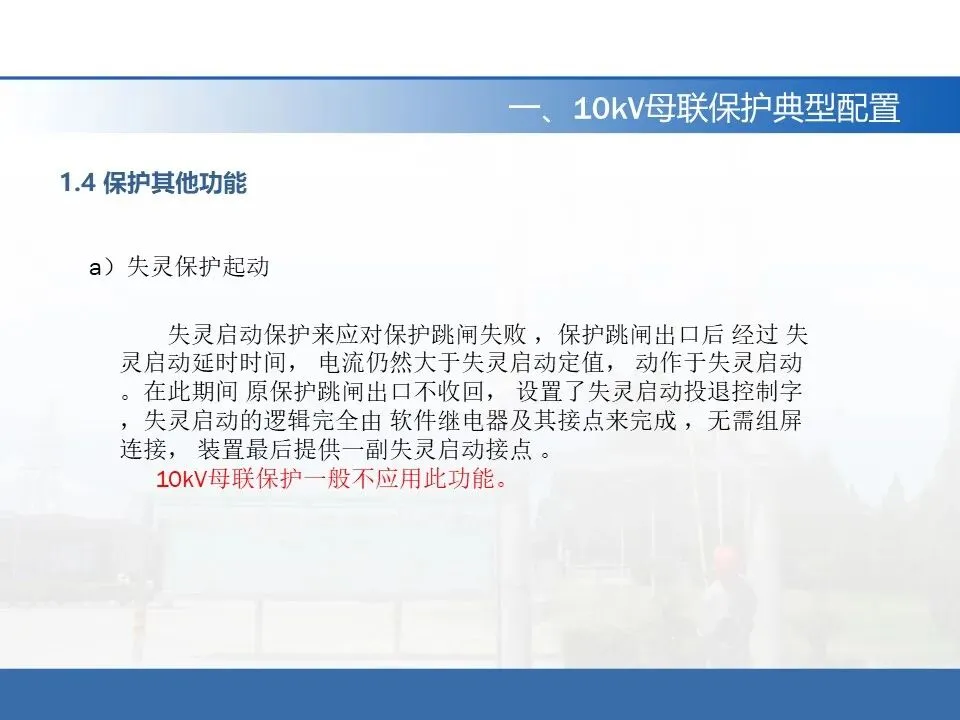

失灵保护起动

失灵启动保护来应对保护跳闸失败 ，保护跳闸出口后 经过 失灵启动延时时间， 电流仍然大于失灵启动定值， 动作于失灵启动。在此期间 原保护跳闸出口不收回， 设置了失灵启动投退控制字，失灵启动的逻辑完全由 软件继电器及其接点来完成 ，无需组屏连接， 装置最后提供一副失灵启动接点 。

10kV母联保护一般不应用此功能。

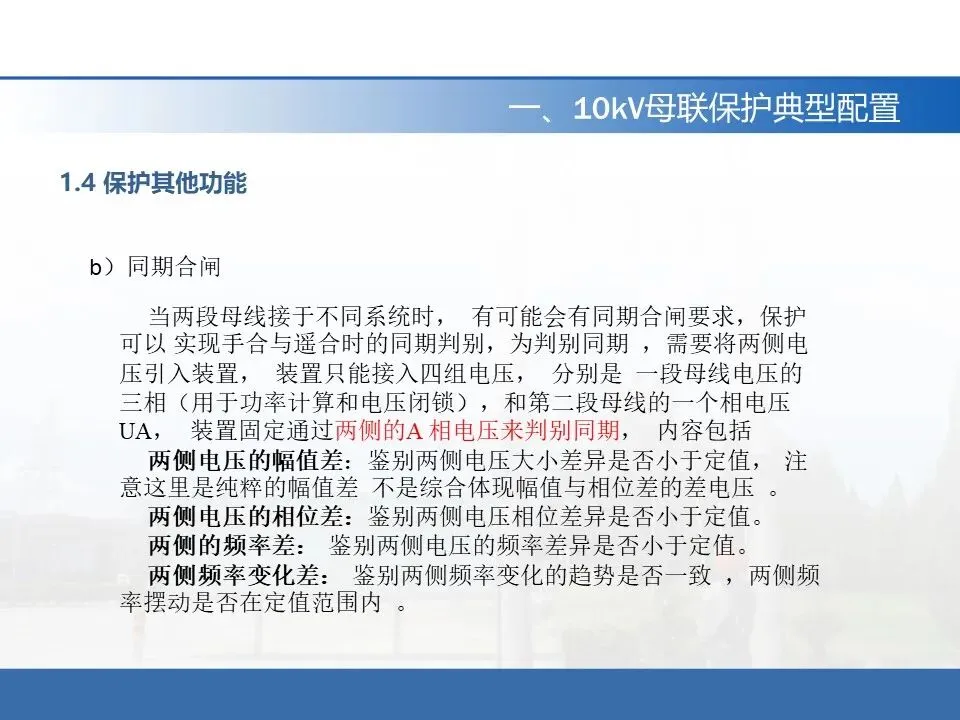

同期合闸

当两段母线接于不同系统时， 有可能会有同期合闸要求，保护可以 实现手合与遥合时的同期判别，为判别同期 ，需要将两侧电压引入装置， 装置只能接入四组电压， 分别是 一段母线电压的三相（用于功率计算和电压闭锁），和第二段母线的一个相电压 UA， 装置固定通过两侧的A 相电压来判别同期， 内容包括

两侧电压的幅值差：鉴别两侧电压大小差异是否小于定值， 注意这里是纯粹的幅值差 不是综合体现幅值与相位差的差电压 。

两侧电压的相位差：鉴别两侧电压相位差异是否小于定值。

两侧的频率差： 鉴别两侧电压的频率差异是否小于定值。

两侧频率变化差： 鉴别两侧频率变化的趋势是否一致 ，两侧频率摆动是否在定值范围内。

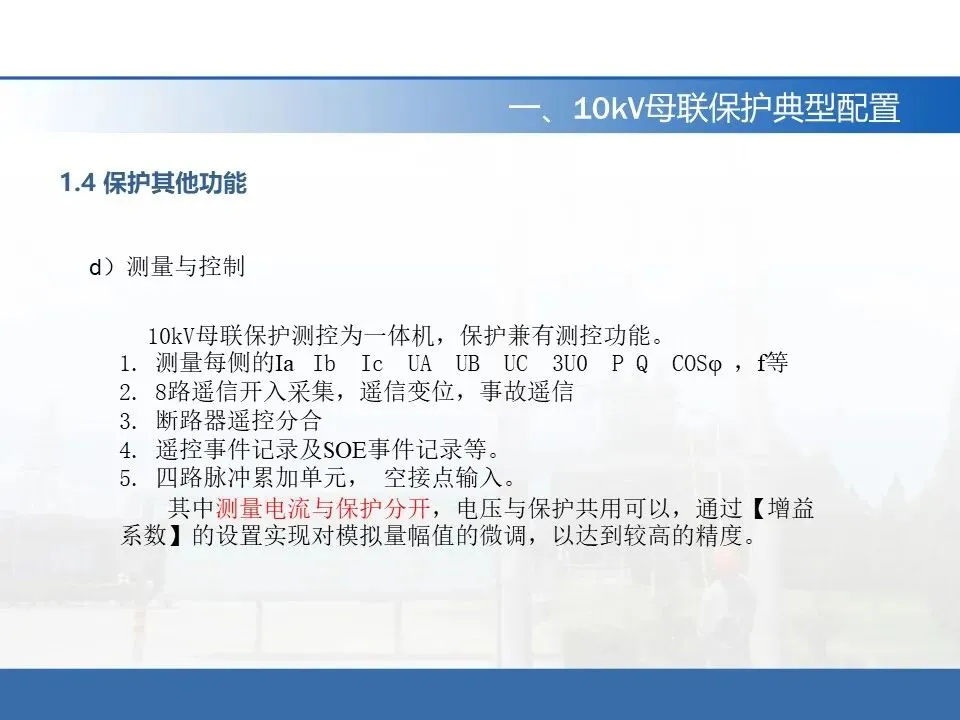

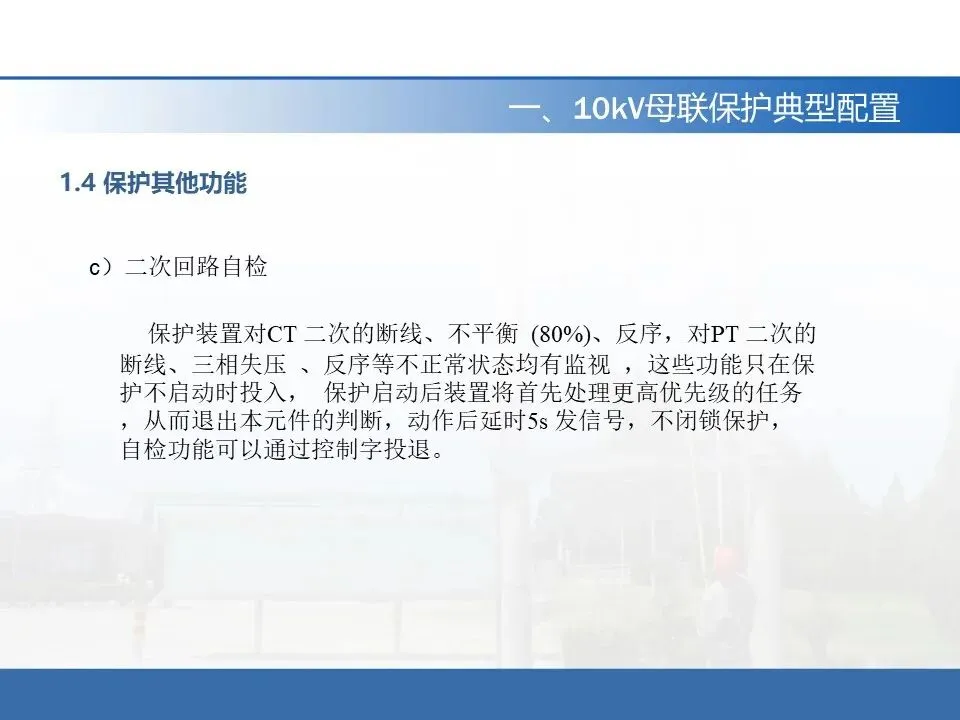

二次回路自检

保护装置对CT 二次的断线、不平衡 (80%)、反序，对PT 二次的断线、三相失压 、反序等不正常状态均有监视 ，这些功能只在保护不启动时投入， 保护启动后装置将首先处理更高优先级的任务，从而退出本元件的判断，动作后延时5s 发信号，不闭锁保护， 自检功能可以通过控制字投退。

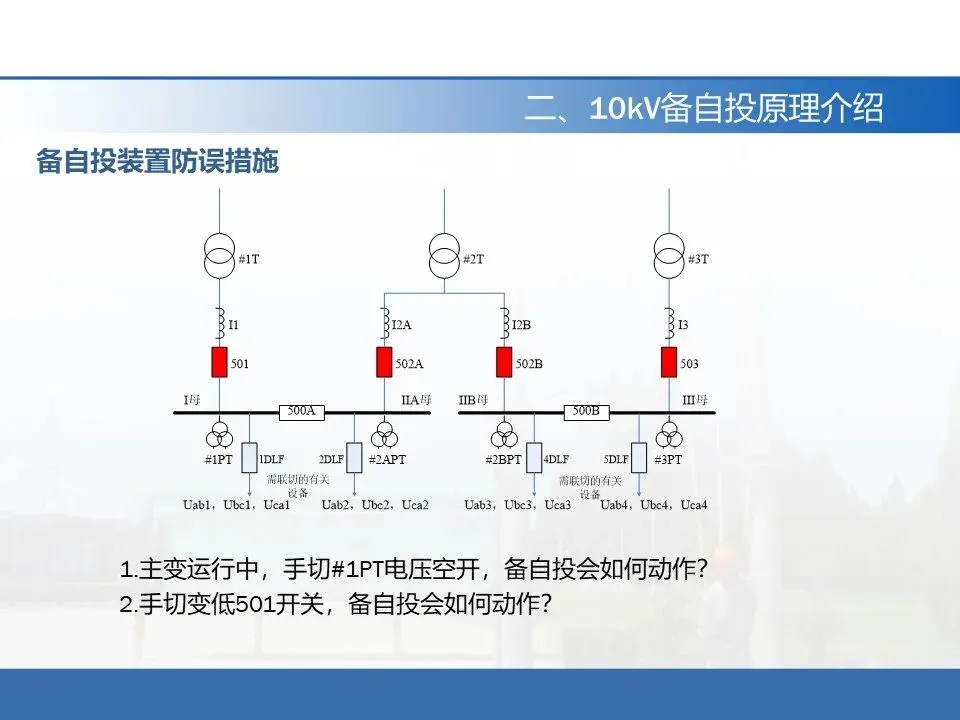

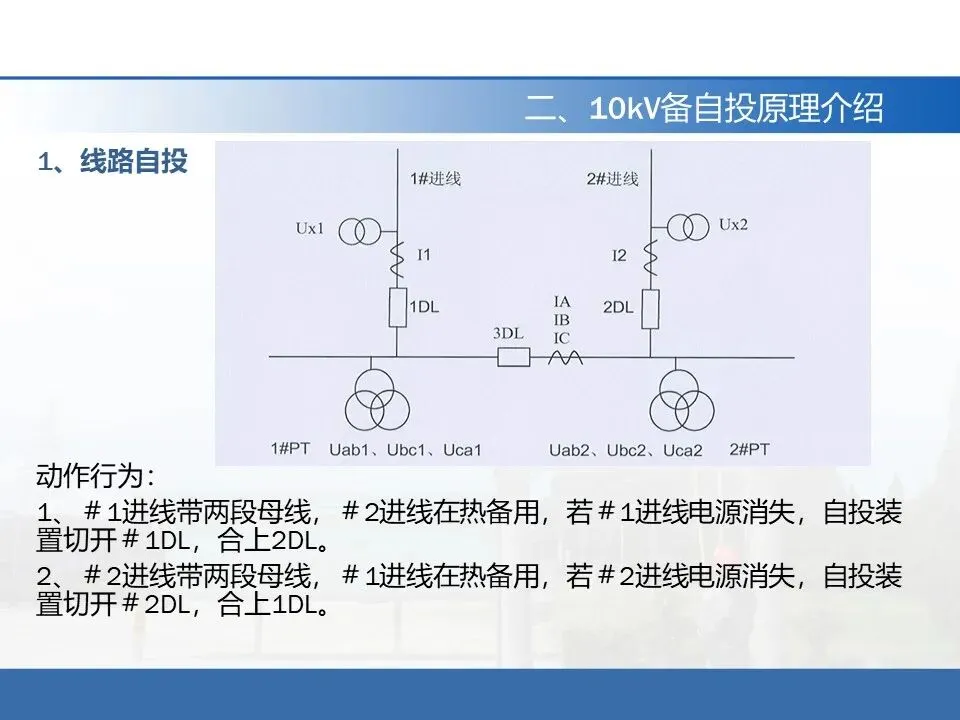

1、线路自投

动作行为：

1、＃1进线带两段母线，＃2进线在热备用，若＃1进线电源消失，自投装置切开＃1DL，合上2DL。

2、＃2进线带两段母线，＃1进线在热备用，若＃2进线电源消失，自投装置切开＃2DL，合上1DL。

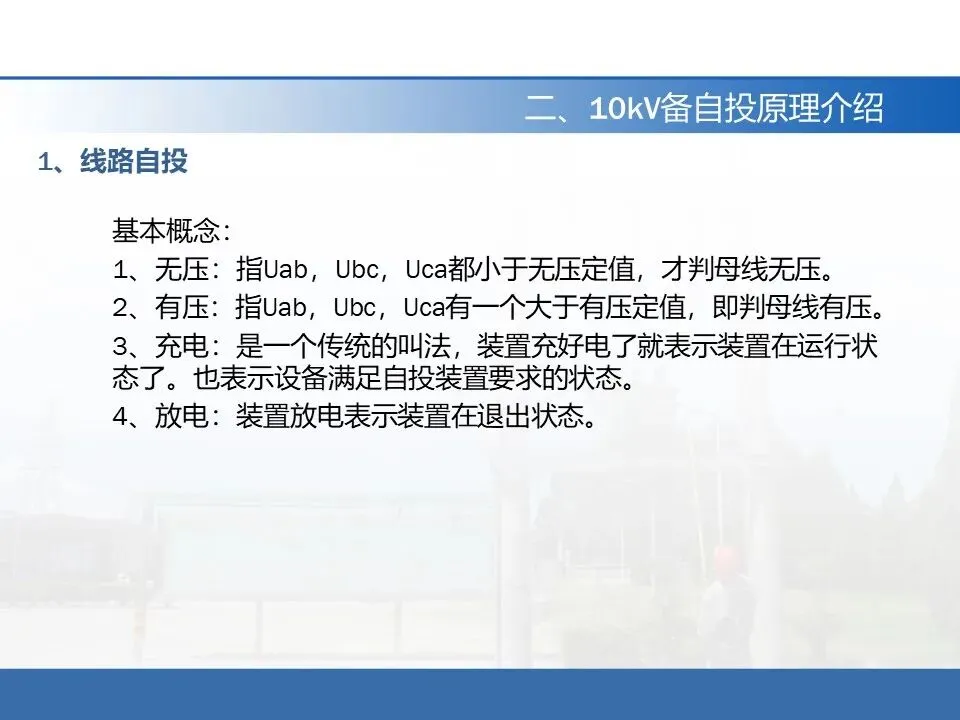

基本概念：

1、无压：指Uab，Ubc，Uca都小于无压定值，才判母线无压。

2、有压：指Uab，Ubc，Uca有一个大于有压定值，即判母线有压。

3、充电：是一个传统的叫法，装置充好电了就表示装置在运行状态了。也表示设备满足自投装置要求的状态。

4、放电：装置放电表示装置在退出状态。

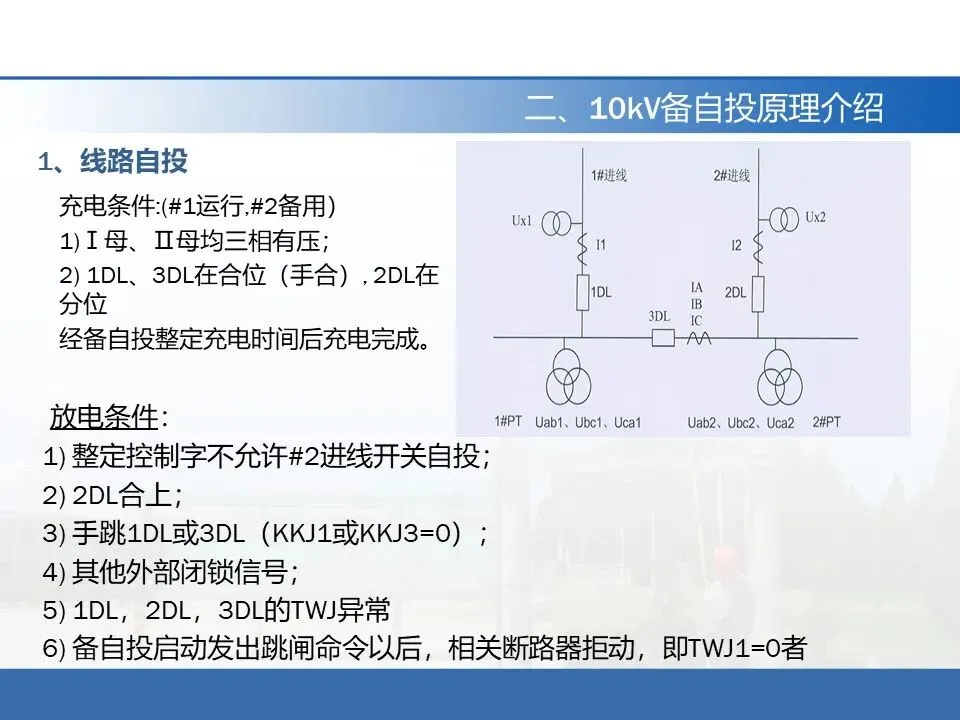

1、线路自投

充电条件:(#1运行,#2备用）

1)Ⅰ母、Ⅱ母均三相有压；

2) 1DL、3DL在合位（手合）, 2DL在分位

经备自投整定充电时间后充电完成。

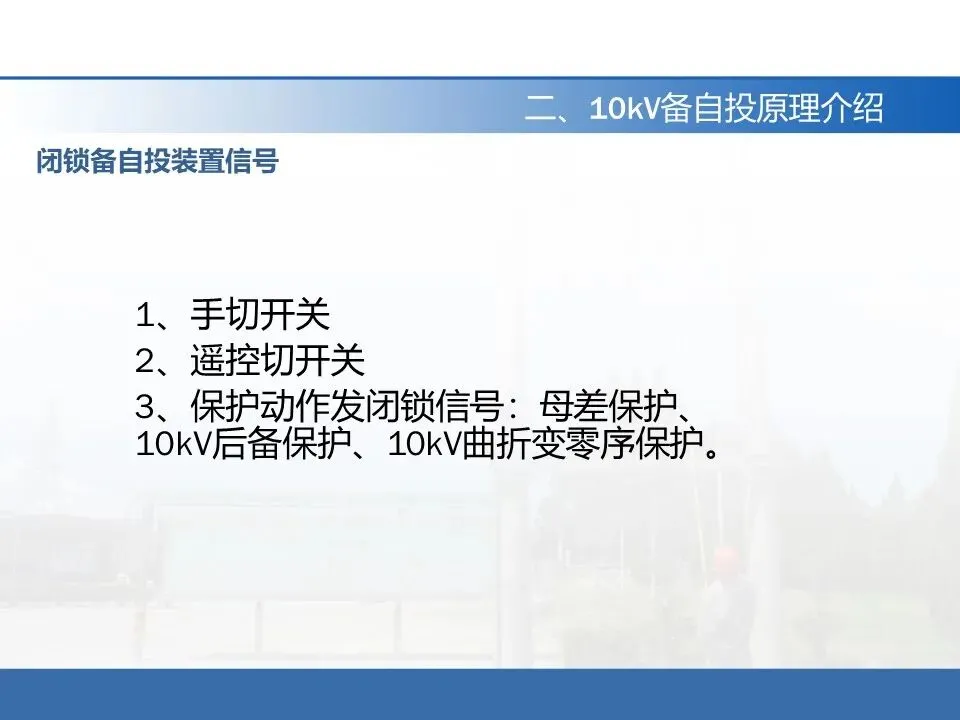

放电条件：

1) 整定控制字不允许#2进线开关自投；

2) 2DL合上；

3) 手跳1DL或3DL（KKJ1或KKJ3=0）；

4) 其他外部闭锁信号；

5) 1DL，2DL，3DL的TWJ异常

6) 备自投启动发出跳闸命令以后，相关断路器拒动，即TWJ1=0者

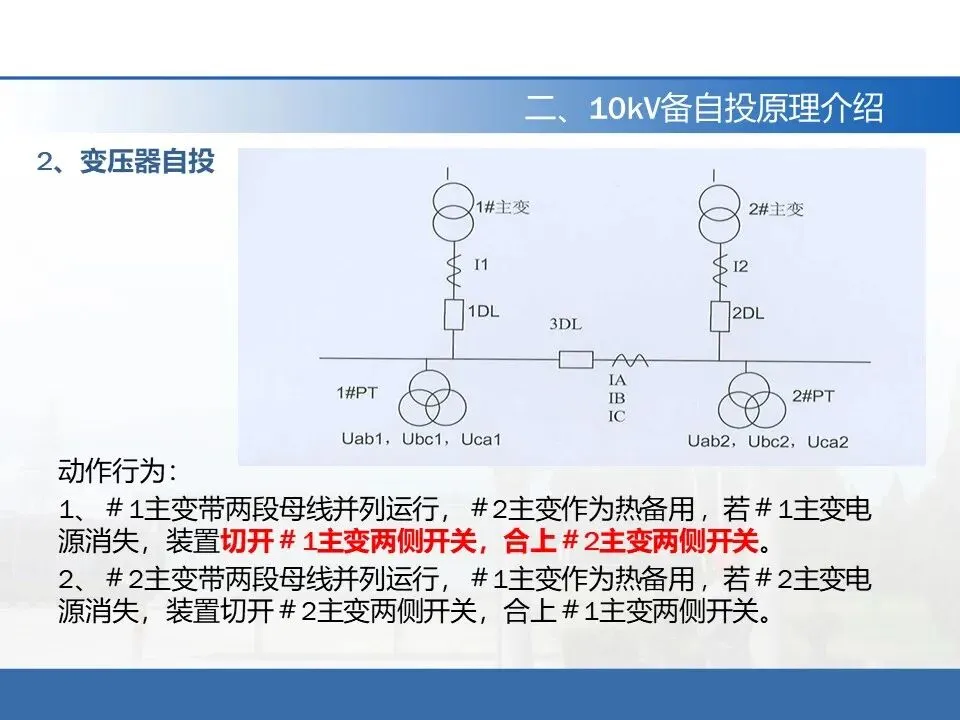

2、变压器自投

动作行为：

1、＃1主变带两段母线并列运行，＃2主变作为热备用 ，若＃1主变电源消失，装置切开＃1主变两侧开关，合上＃2主变两侧开关。

2、＃2主变带两段母线并列运行，＃1主变作为热备用 ，若＃2主变电源消失，装置切开＃2主变两侧开关，合上＃1主变两侧开关。

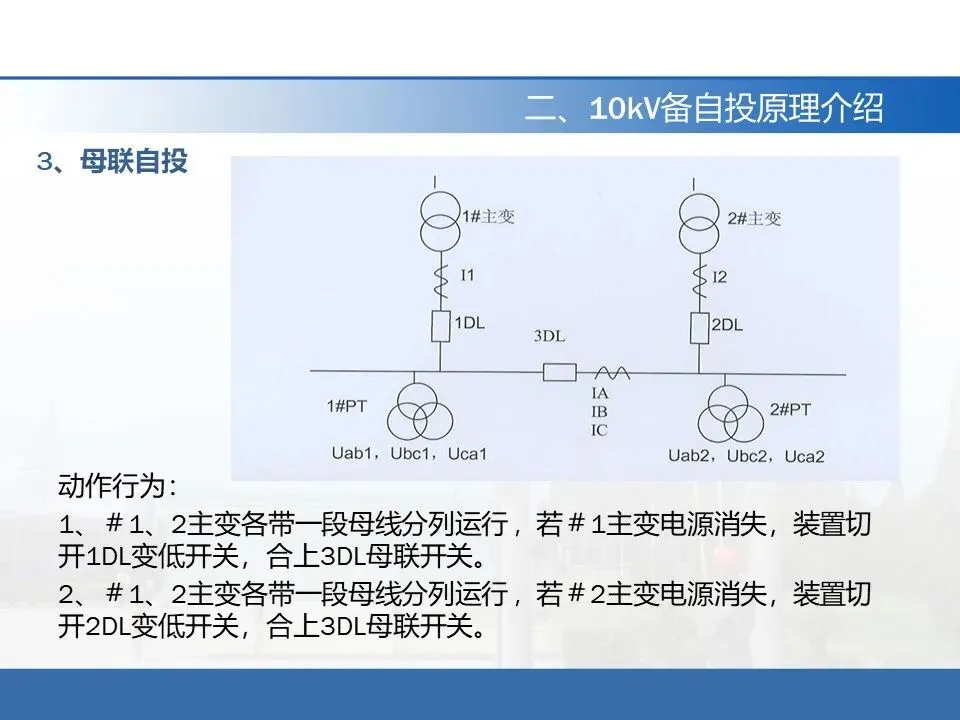

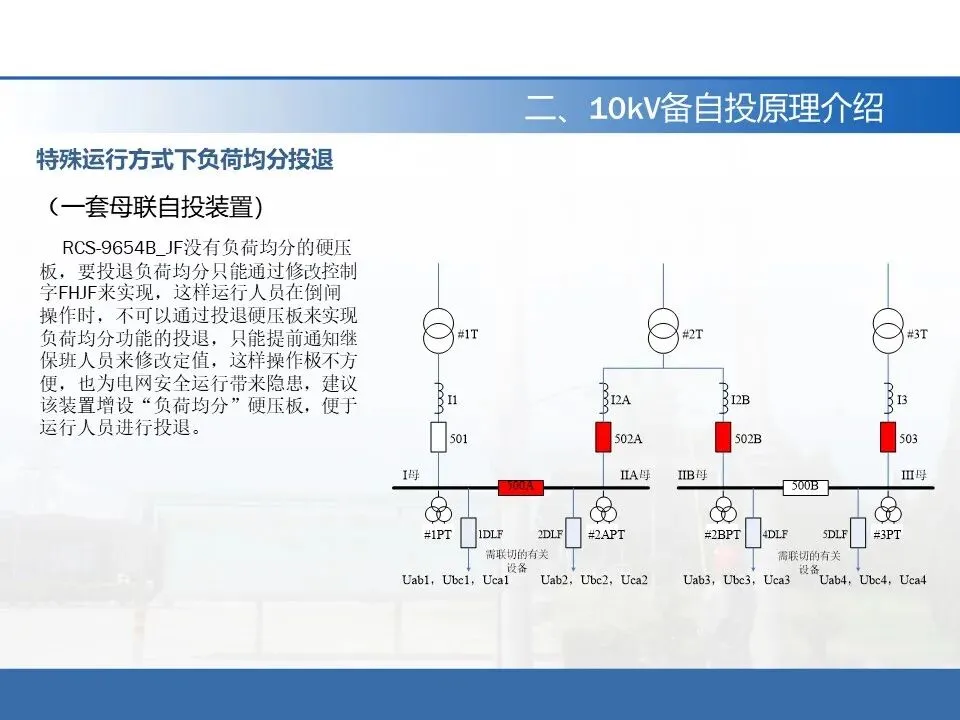

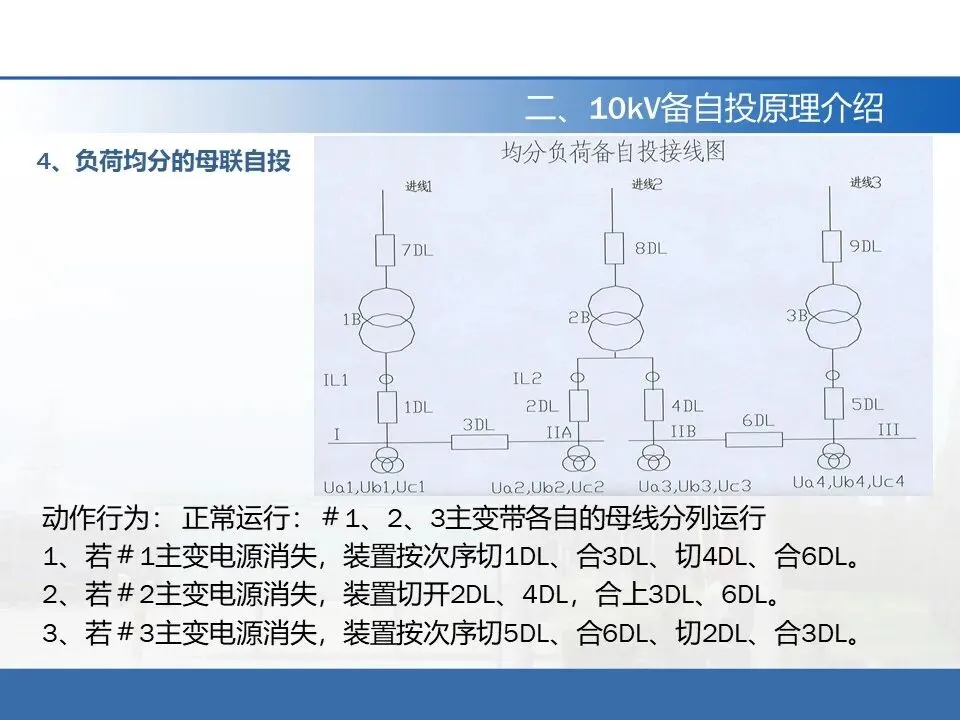

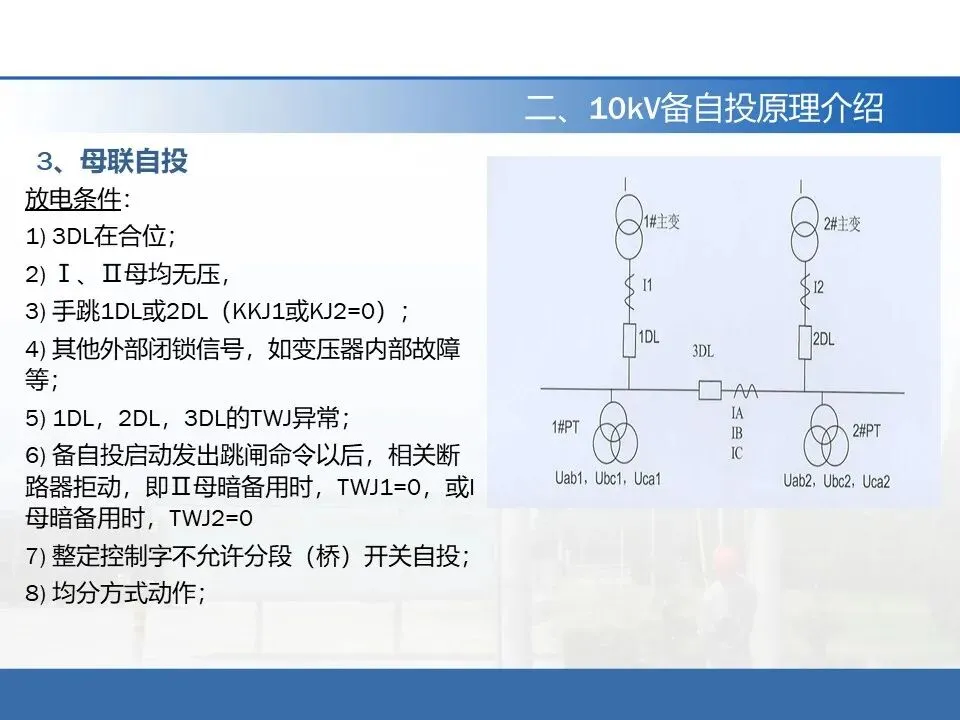

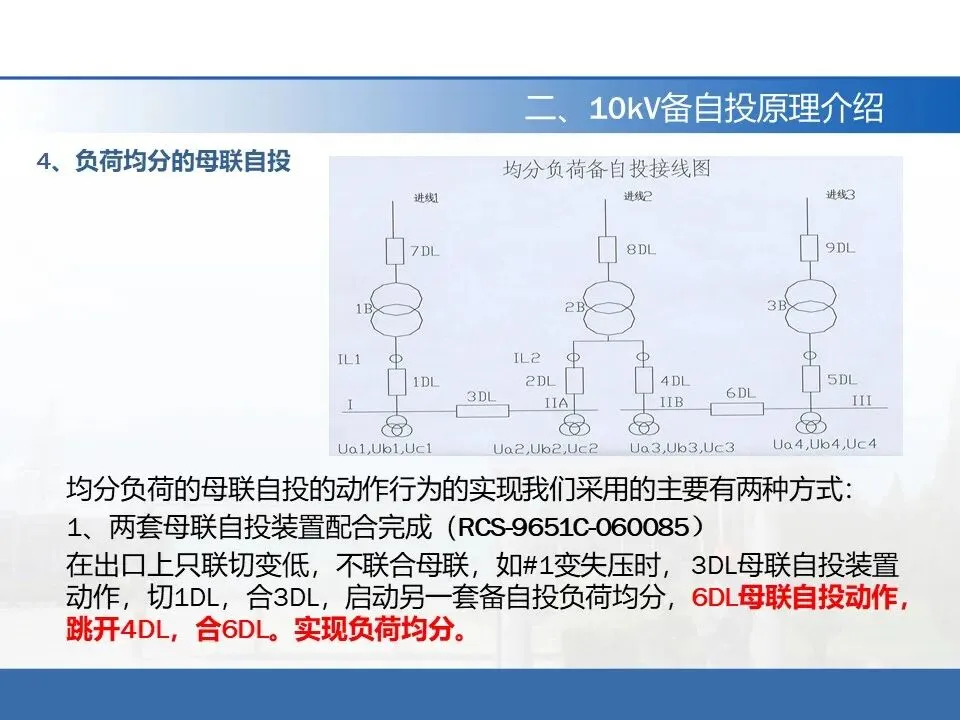

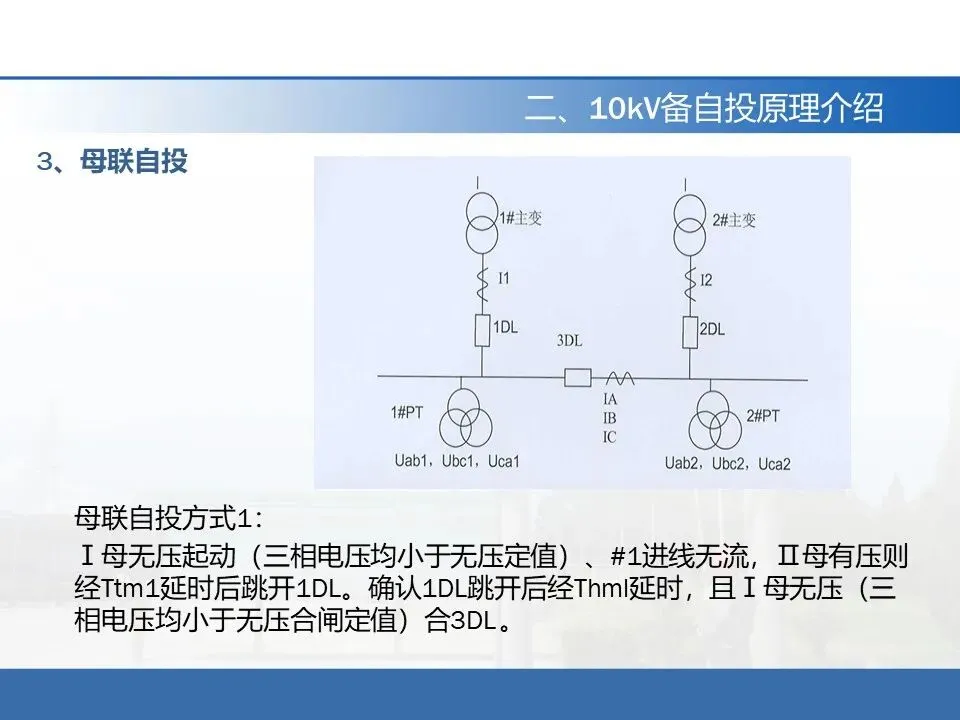

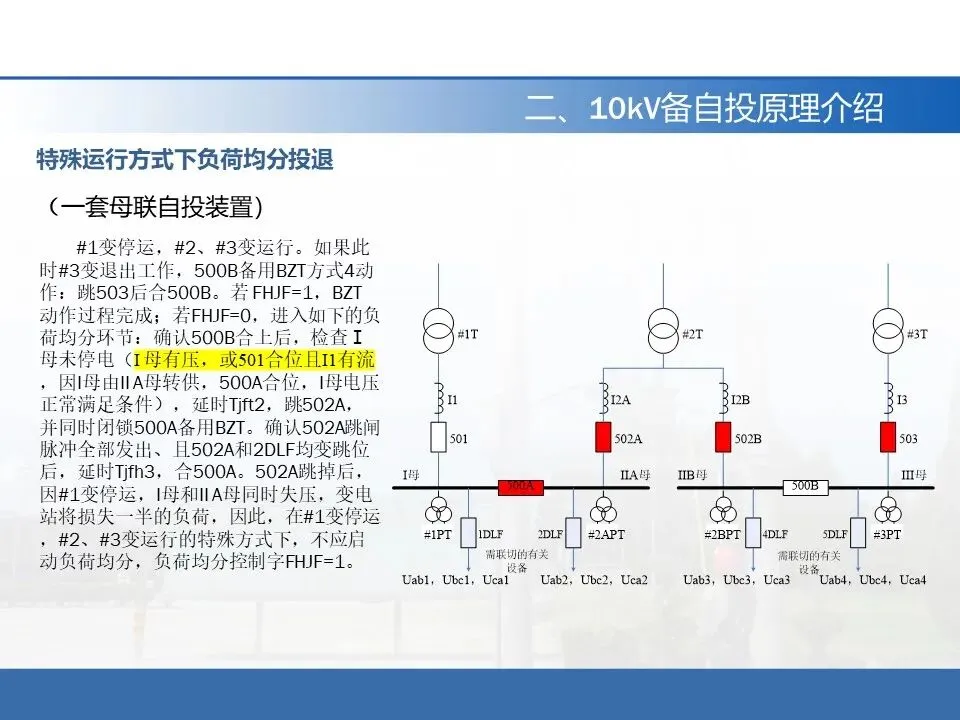

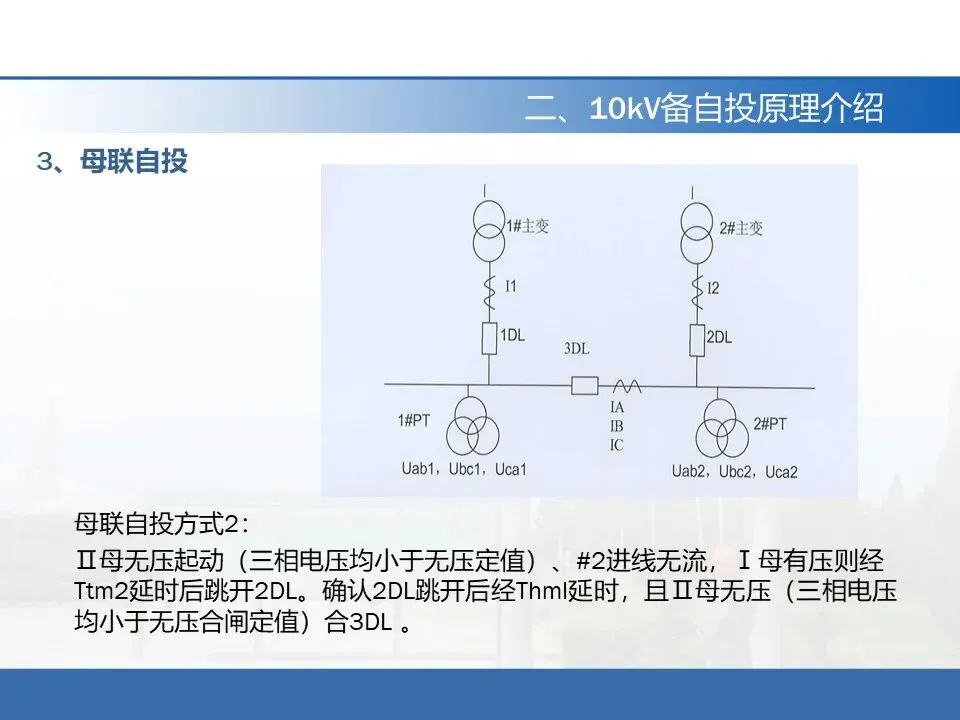

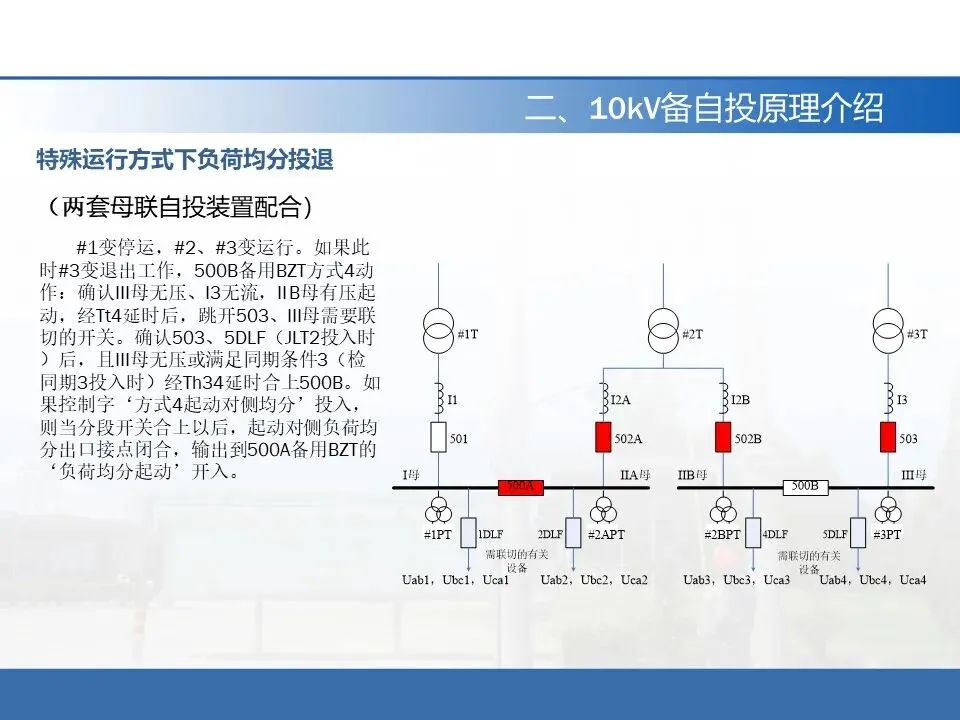

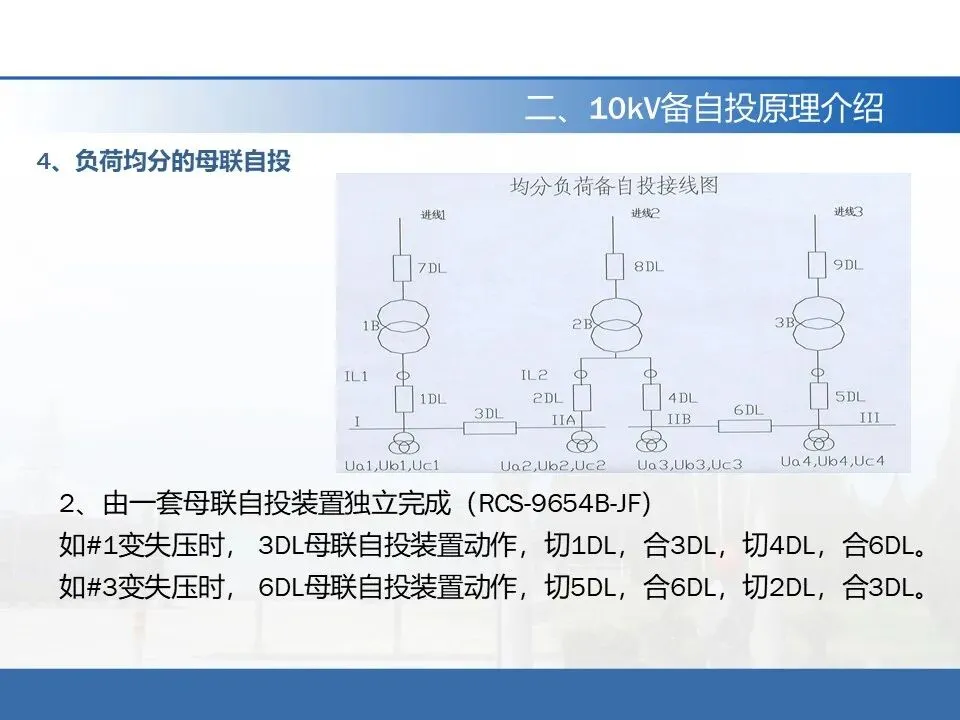

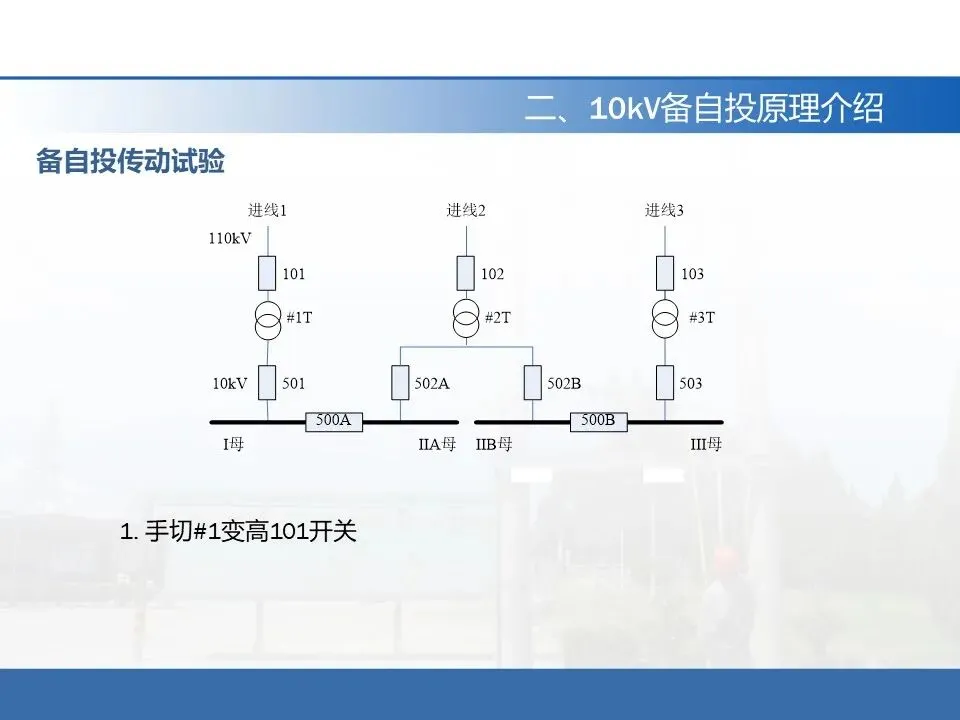

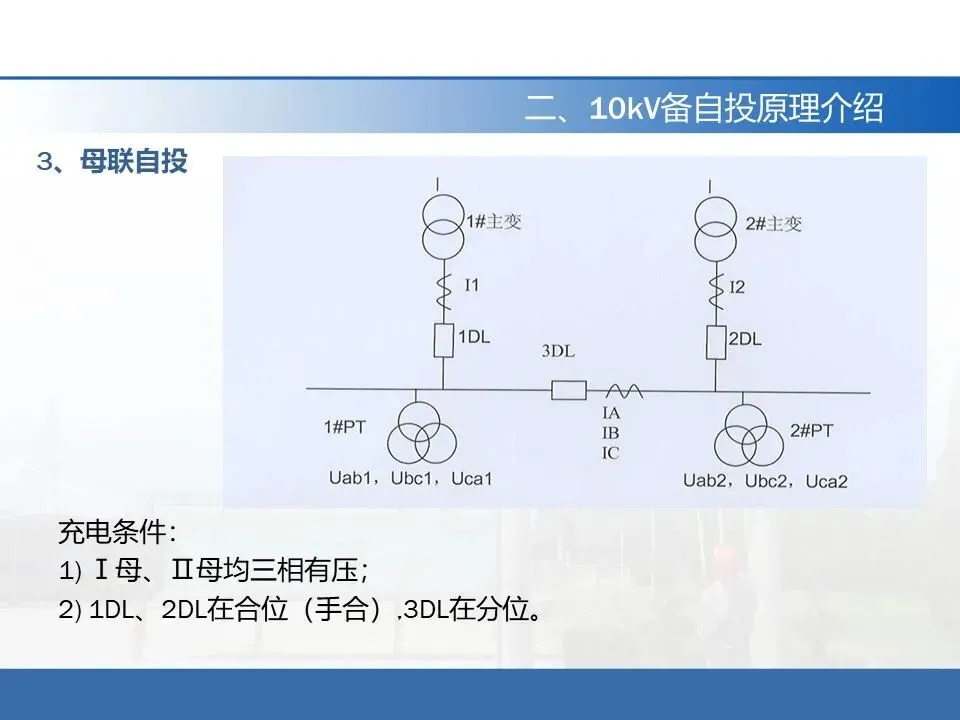

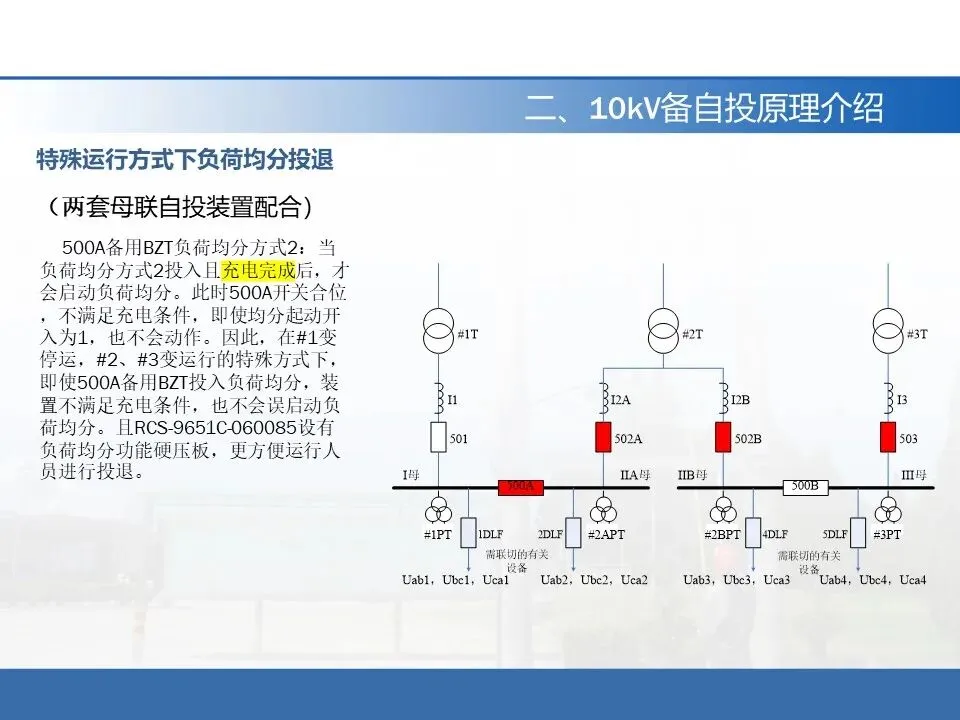

3、母联自投

动作行为：

1、＃1、2主变各带一段母线分列运行 ，若＃1主变电源消失，装置切开1DL变低开关，合上3DL母联开关。

2、＃1、2主变各带一段母线分列运行 ，若＃2主变电源消失，装置切开2DL变低开关，合上3DL母联开关。
