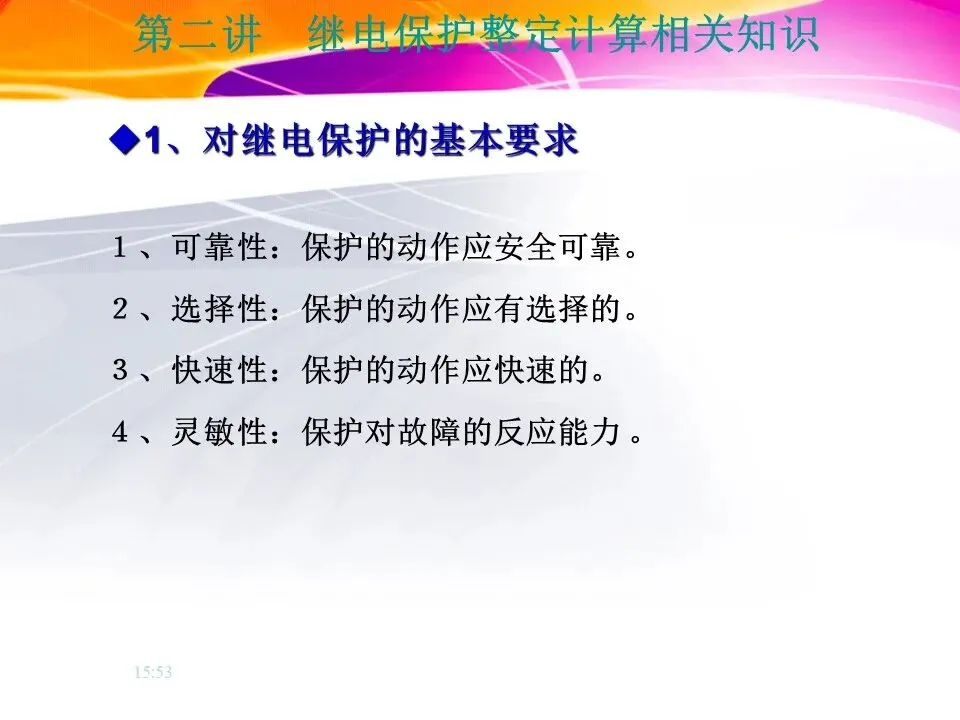

1、对继电保护的基本要求
１、可靠性：保护的动作应安全可靠。
２、选择性：保护的动作应有选择的。
３、快速性：保护的动作应快速的。
４、灵敏性：保护对故障的反应能力。

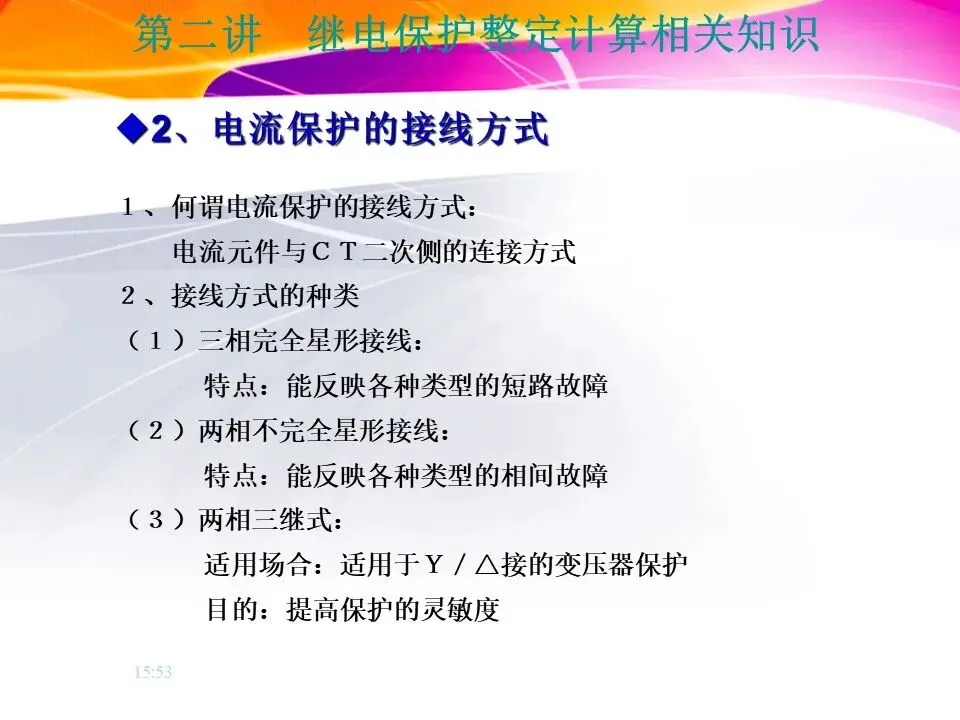

2、电流保护的接线方式
１、何谓电流保护的接线方式：
电流元件与ＣＴ二次侧的连接方式
２、接线方式的种类

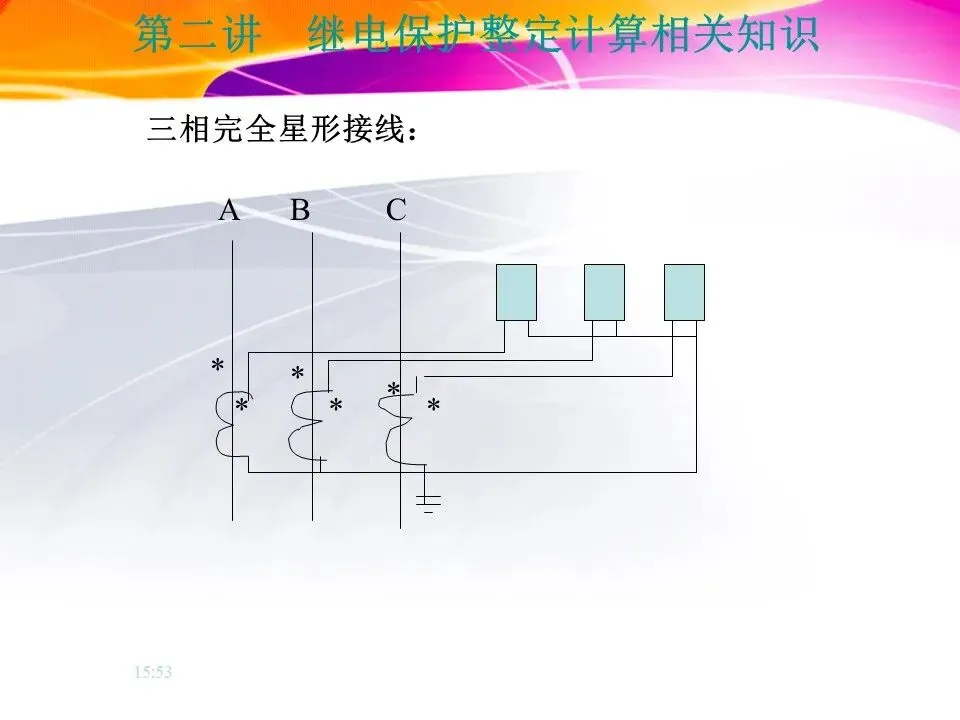

（１）三相完全星形接线：
特点：能反映各种类型的短路故障

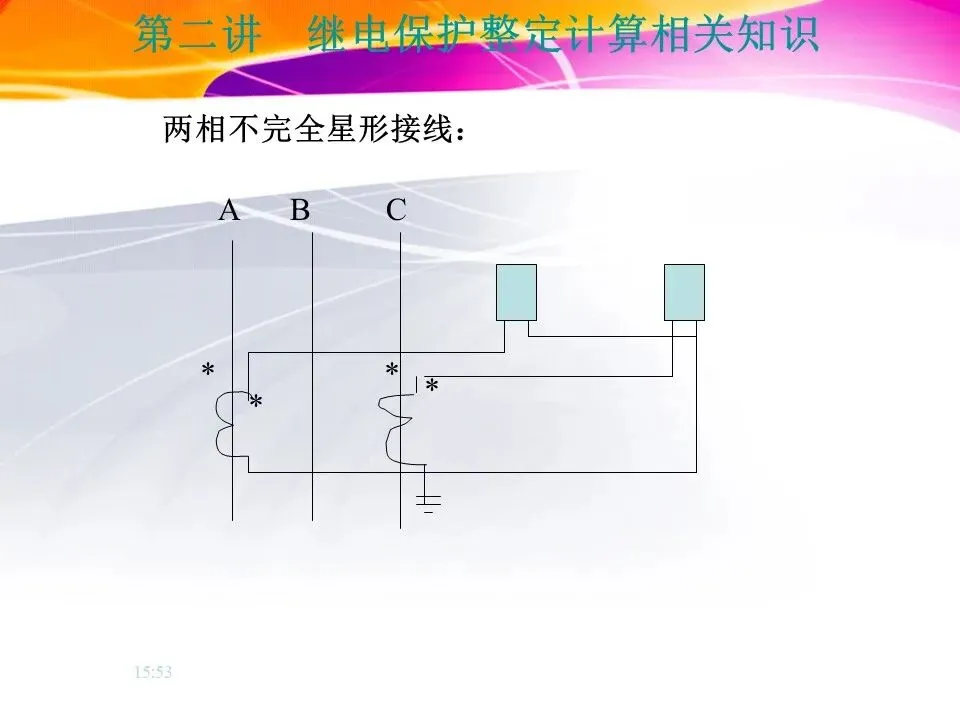

（２）两相不完全星形接线：
特点：能反映各种类型的相间故障

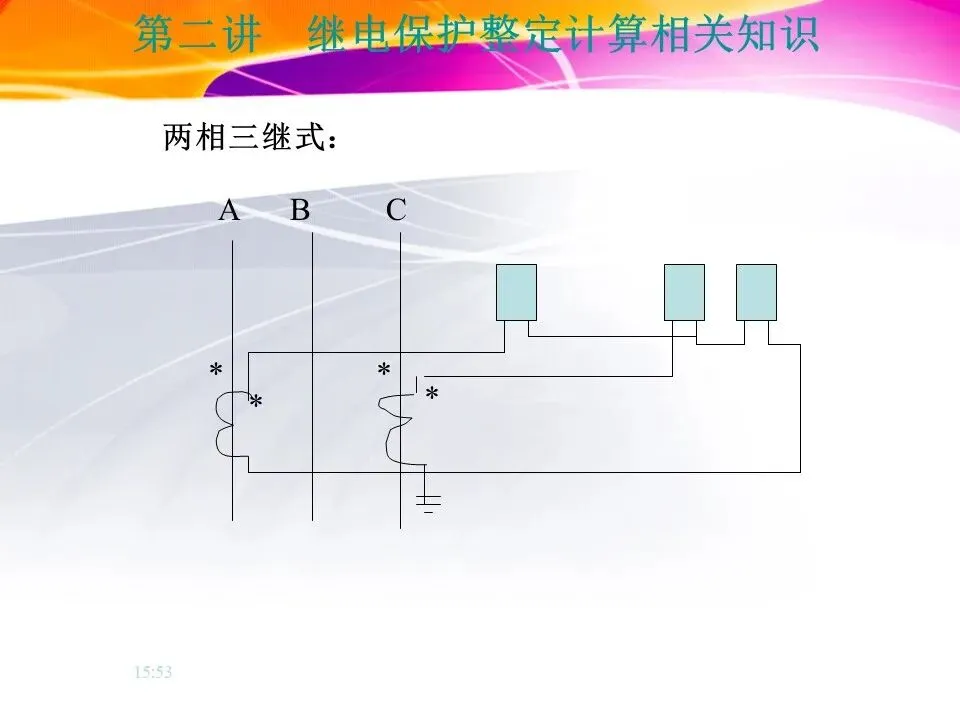

（３）两相三继式：
适用场合：适用于Ｙ／△接的变压器保护
目的：提高保护的灵敏度

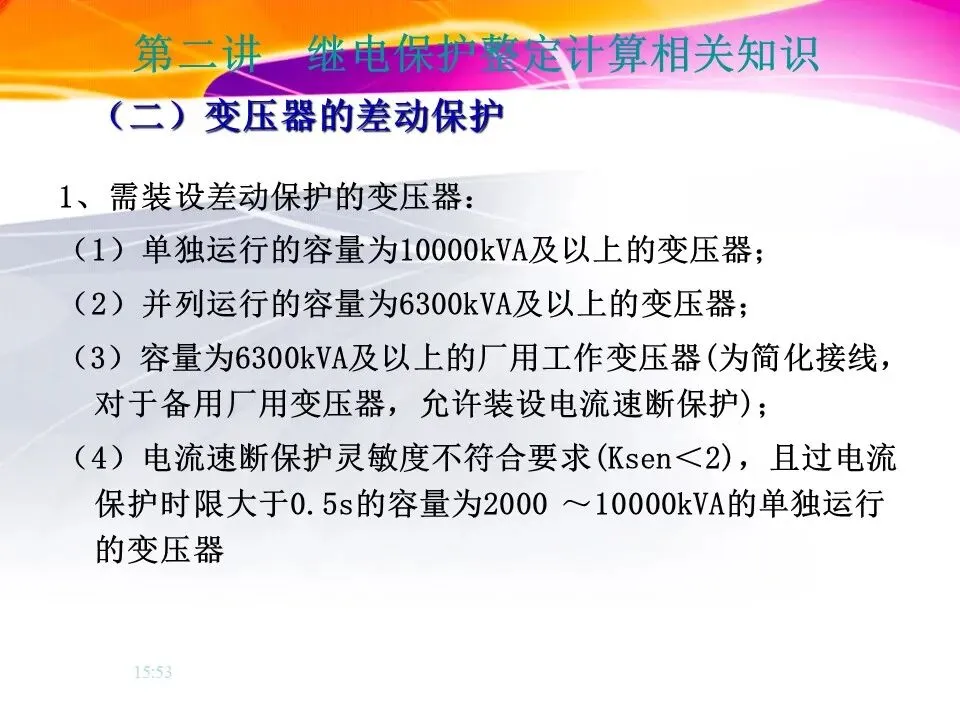

（二）变压器的差动保护
1、需装设差动保护的变压器：
（1）单独运行的容量为10000kVA及以上的变压器；
（2）并列运行的容量为6300kVA及以上的变压器；
（3）容量为6300kVA及以上的厂用工作变压器(为简化接线， 对于备用厂用变压器，允许装设电流速断保护)；
（4）电流速断保护灵敏度不符合要求(Ksen＜2)，且过电流保护时限大于0.5s的容量为2000 ～10000kVA的单独运行的变压器

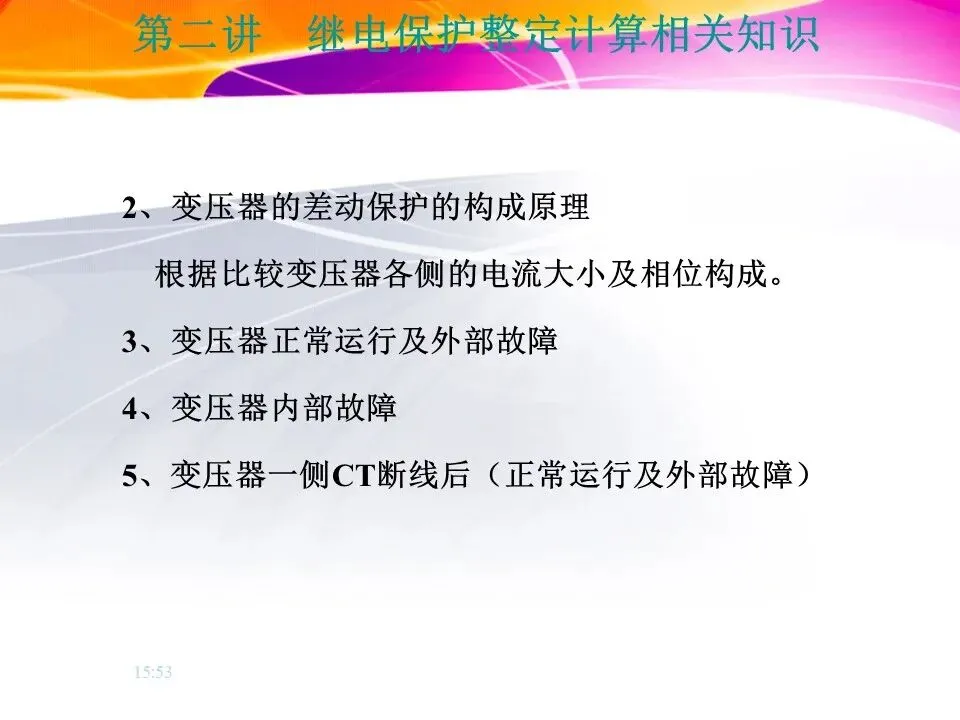

2、变压器的差动保护的构成原理
根据比较变压器各侧的电流大小及相位构成。
3、变压器正常运行及外部故障
4、变压器内部故障
5、变压器一侧CT断线后（正常运行及外部故障）

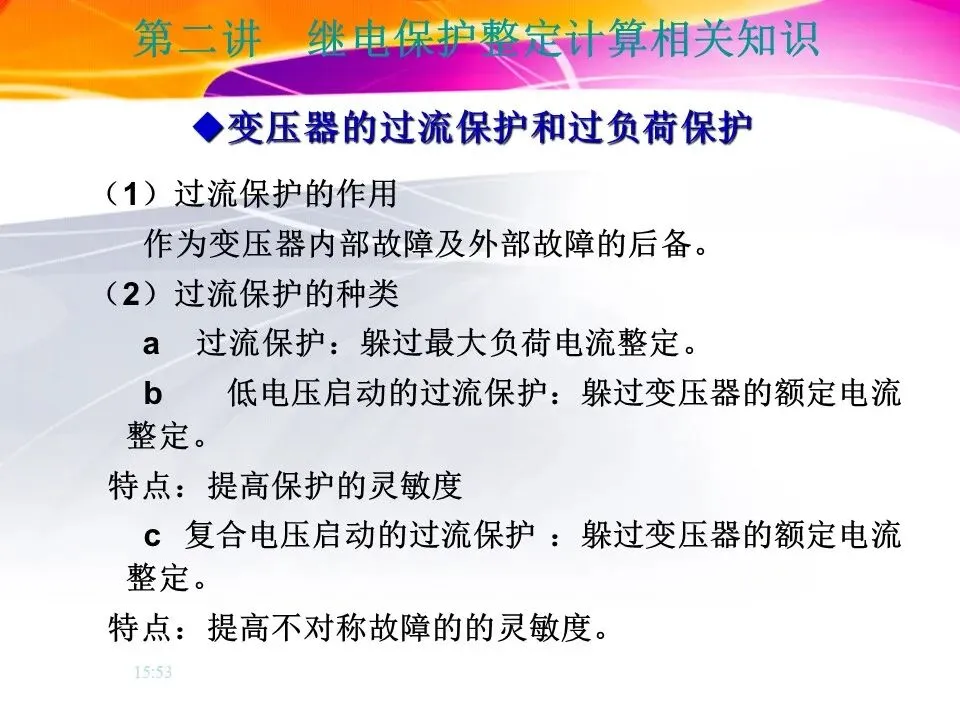

变压器的过流保护和过负荷保护
（1）过流保护的作用
作为变压器内部故障及外部故障的后备。
（2）过流保护的种类
a过流保护：躲过最大负荷电流整定。
b低电压启动的过流保护：躲过变压器的额定电流整定。
特点：提高保护的灵敏度
c复合电压启动的过流保护：躲过变压器的额定电流整定。
特点：提高不对称故障的的灵敏度。

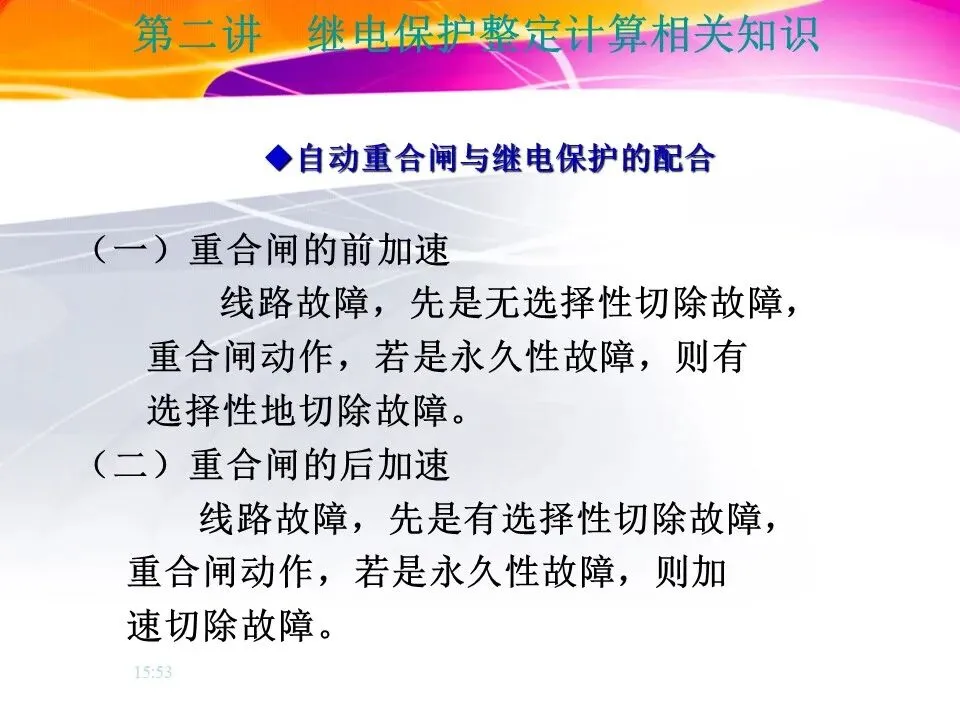

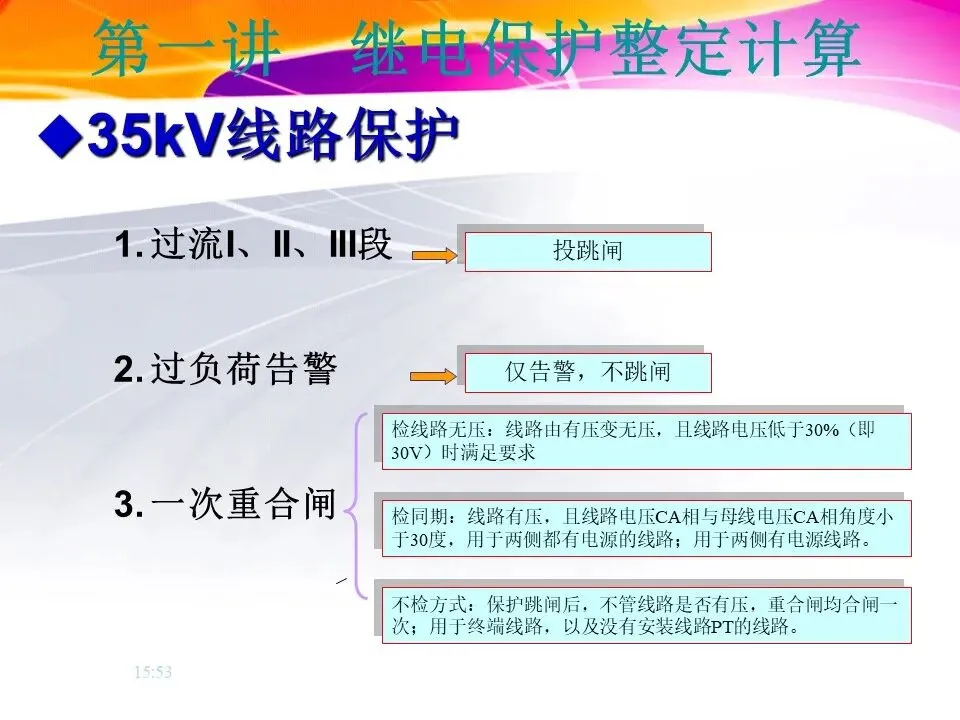

自动重合闸与继电保护的配合
（一）重合闸的前加速
线路故障，先是无选择性切除故障，重合闸动作，若是永久性故障，则有选择性地切除故障。
（二）重合闸的后加速
线路故障，先是有选择性切除故障，重合闸动作，若是永久性故障，则加速切除故障。

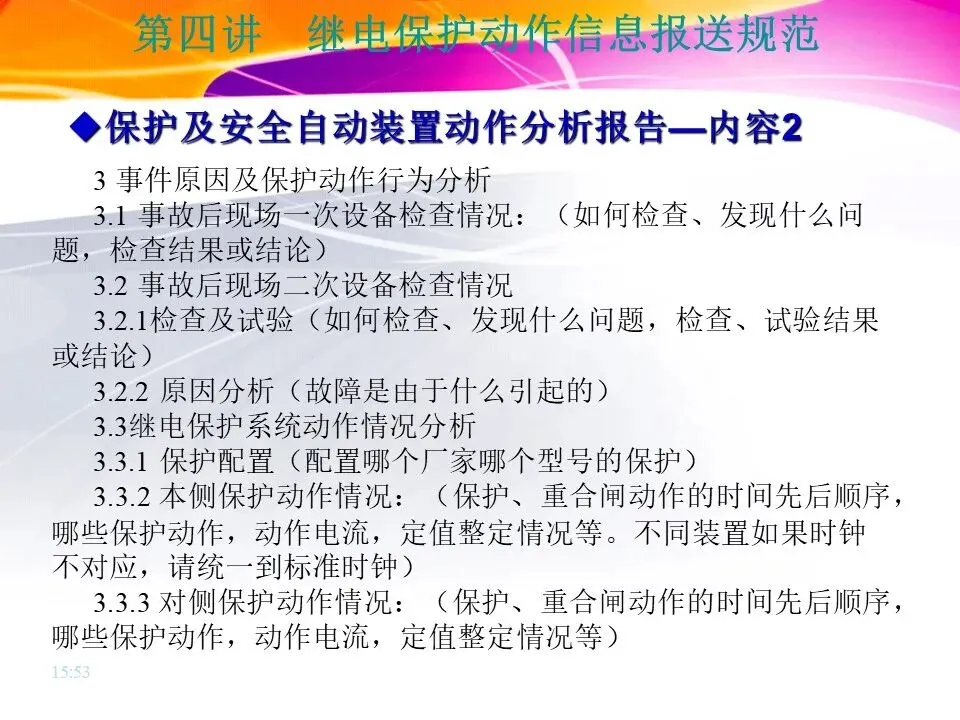

3 事件原因及保护动作行为分析
3.1 事故后现场一次设备检查情况：（如何检查、发现什么问题，检查结果或结论）
3.2 事故后现场二次设备检查情况
3.2.1检查及试验（如何检查、发现什么问题，检查、试验结果或结论）
3.2.2 原因分析（故障是由于什么引起的）
3.3继电保护系统动作情况分析
3.3.1 保护配置（配置哪个厂家哪个型号的保护）
3.3.2 本侧保护动作情况：（保护、重合闸动作的时间先后顺序，哪些保护动作，动作电流，定值整定情况等。不同装置如果时钟不对应，请统一到标准时钟）
3.3.3 对侧保护动作情况：（保护、重合闸动作的时间先后顺序，哪些保护动作，动作电流，定值整定情况等）
