W273 PQR常见错误分析及规范填写PPT及文本001(P001-P006)

     包括《NB/T 47014—2023《承压设备焊接工艺评定》主要变化及分析（一）》｜2026 年 2 月修订版、《NB/T 47014—2023《承压设备焊接工艺评定》主要变化及分析（二）》｜2026 年 3 月修订版、《承压设备焊接工艺评定报告（PQR）常见错误分析及规范填写”》｜2026 年5 月完稿，共3个讲座，总时长超过300分钟，配套文本总字数9.2万字的单行本已经印制完毕，凡是购买本公众号24年，25年合集的同行免费赠送（截止期2026年5月8日），只要付10元京东快递邮费即可，详见前后逾月最终定稿｜9 万字 160 页 47014 讲解单行本正式发售！老用户免费送，仅补 10 元京东强哥快递费用。

《NB/T 47014—2023《承压设备焊接工艺评定》主要变化及分析（一）》｜2026 年 2 月修订版的完整PPT及配套文本本公众号已经上传，《主要变化及分析（二）》新修订版的PPT及配套文本等本系列上传完成后之后也会上传。

      我的想法是能够公开的，尽可能公开，不会因为出售公众号合集而限制文章的阅读，所以3个讲座的文本也会在公众号公开。出售的印刷本属于增值服务，增值服务收费，基础服务免费。

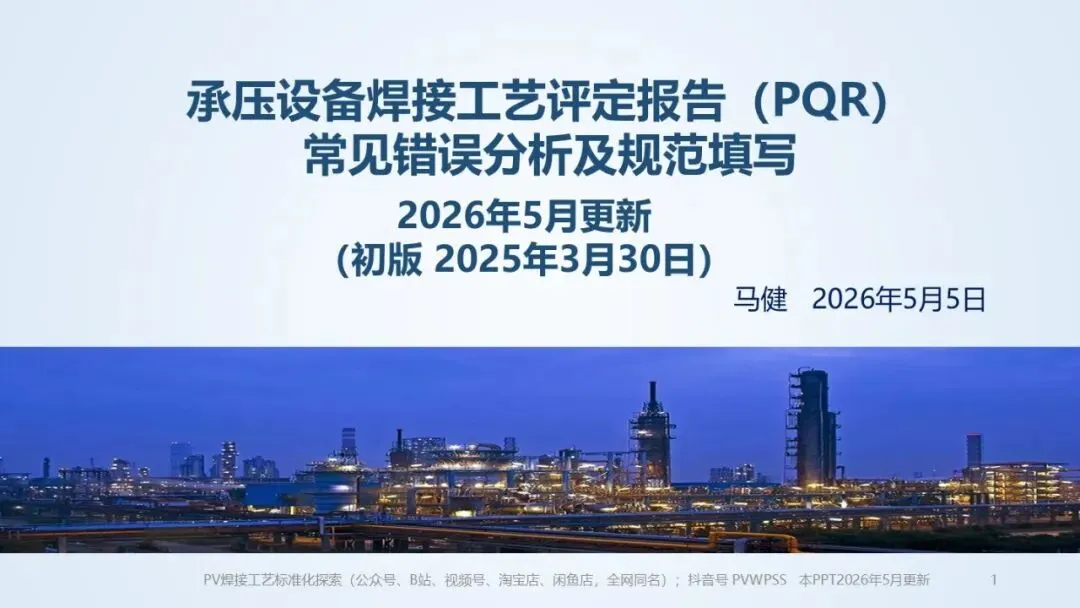

上图为P1

对于承压设备的制造、安装单位来说，焊接工艺评定有着极其重要的意义。焊接工艺评定报告（PQR）是为数不多的在TSG 21—2016《固定式压力容器安全技术监察规程》中规定须技术负责人批准的文件。

同时，焊接工艺评定报告也是《固定式压力容器安全技术监察规程》中规定的监检项目，属于C类监检项目。

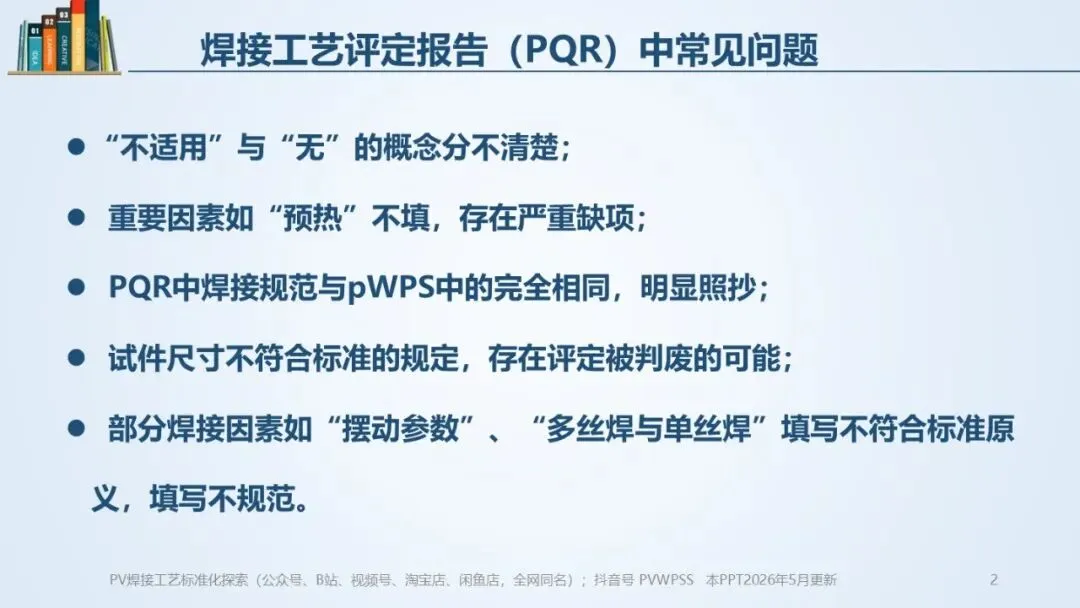

上图为P2

目前行业内的实际情况是，不少承压设备制造、安装单位编制的PQR，都存在着一些问题。有的“不适用”与“无”的概念分不清楚；有的重要因素如“预热”不填，存在严重缺项；有的PQR中的焊接规范与pWPS中的完全相同，明显照抄；有的试件尺寸不符合标准的规定，存在评定被判废的可能；有的部分焊接因素如“摆动参数”、“多丝焊与单丝焊”填写不符合标准原义，填写不规范。

今天的讲座，我们将以新版47014也就是NB/T 47014—2023《承压设备焊接工艺评定》中焊接工艺评定报告（PQR）样表（表G.2）为蓝本，对其中各个焊接因素常见的填写错误及不规范的填写方式进行分析，同时对如何规范填写进行详细讲解。

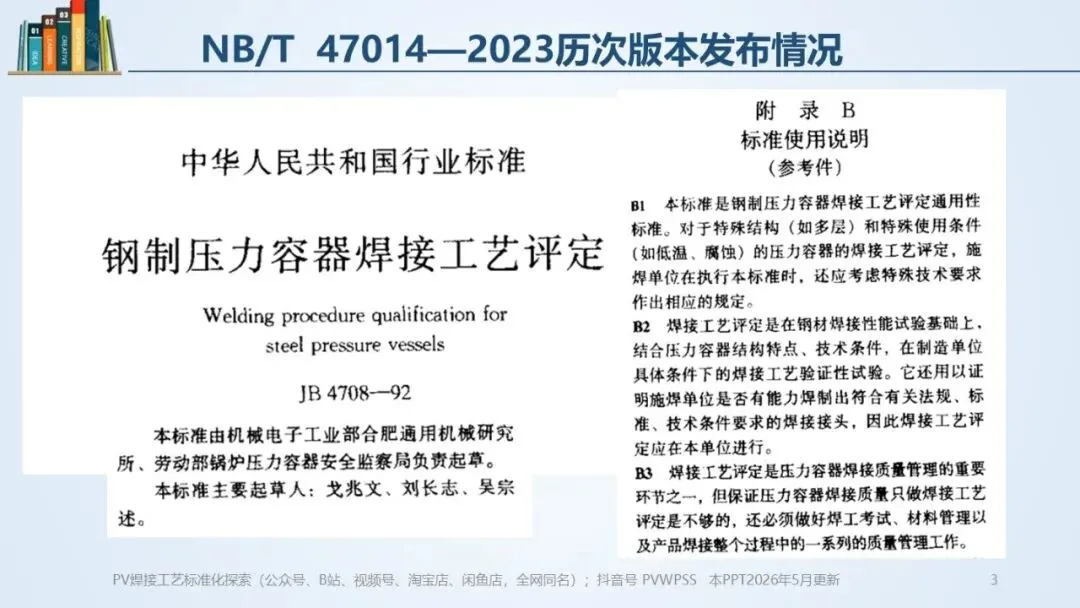

上图为P3

在正式开始这个专题之前，还是有必要回顾下国内承压设备焊接工艺评定标准的各个历史版本。上世纪80年代的我们就不回顾了，我们从90年代开始。这个是92版，当时的标准代号还是JB（机械工业部颁布的标准），标准编号是4708，这个版本内容相对较少，只有28页。主要编制单位是合肥通用所，主编是戈兆文。

这个标准的“附录B 标准使用说明”中有些内容我认为非常还是值得一读的，建议大家学习下，这里读下其中的几段文字：

焊接工艺评定是在钢材焊接性能试验基础上，结合压力容器结构特点、技术条件，在制造单位具体条件下的焊接工艺验证性试验。它还用以证明施焊单位是否有能力焊制出符合有关法规、标准、技术条件要求的焊接接头，因此焊接工艺评定应在本单位进行。

焊接工艺评定是压力容器焊接质量管理的重要环节之一，但保证压力容器焊接质量只做焊接工艺评定是不够的，还必须做好焊工考试、材料管理以及产品焊接整个过程中的一系列的质量管理工作。

上图为P4

下一个版本是JB 4708的2000版，这版标准的主要编制单位是还合肥通用所，主编还是戈兆文。随这个版本颁布的还有JB 4709《钢制压力容器焊接规程》，JB 4777《钢制压力容器产品焊接试板的力学性能检验》。这3个标准的编制者后来针对这些标准，编制了标准释义，标准释义共100余页，其中有关4708的内容为60页左右。

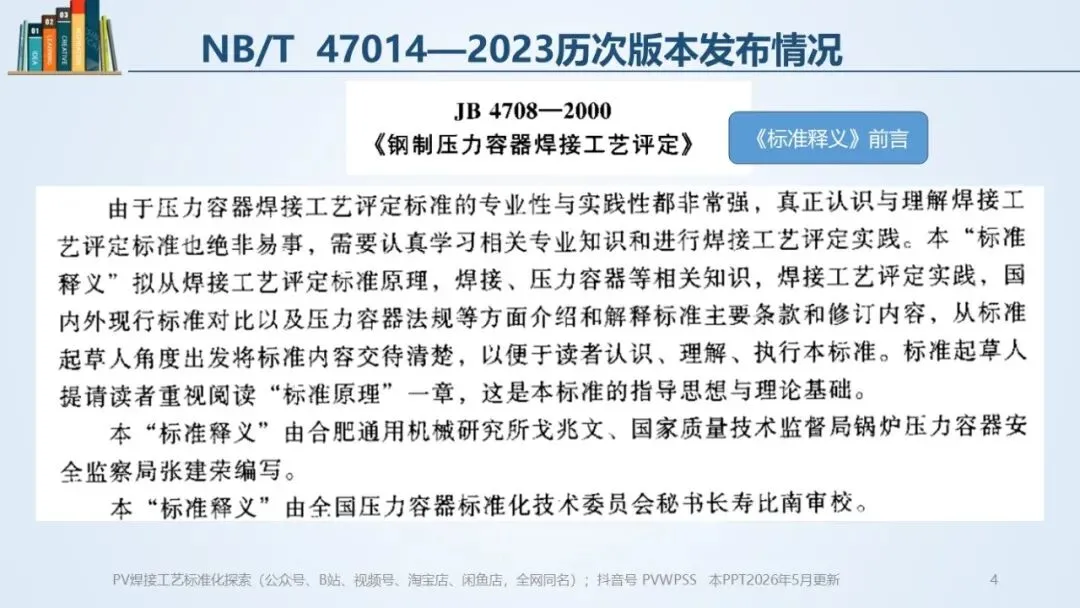

上图为P5

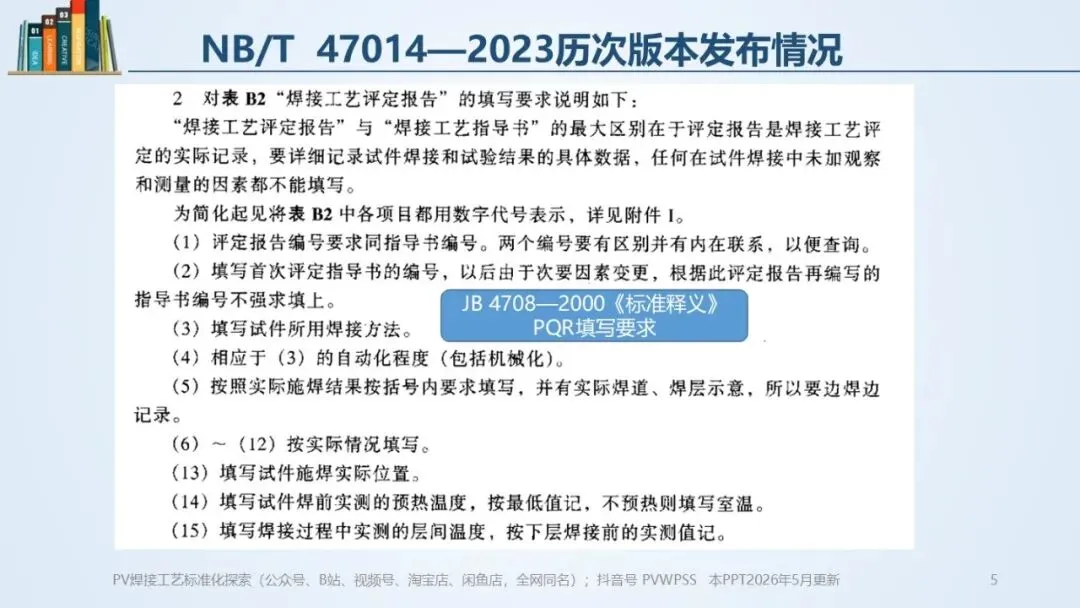

2000版JB 4708的标准释义中包括焊接工艺评定报告如何填写的说明，像我这样年纪的同行很多都看过这个标准释义，有些年轻的同行可能连这个标准释义都没有听说过。学好、学透标准释义，有助于我们对标准的正确理解。我个人是非常推荐2000版JB 4708标准的标准释义的，值得反复看。

上图为P6

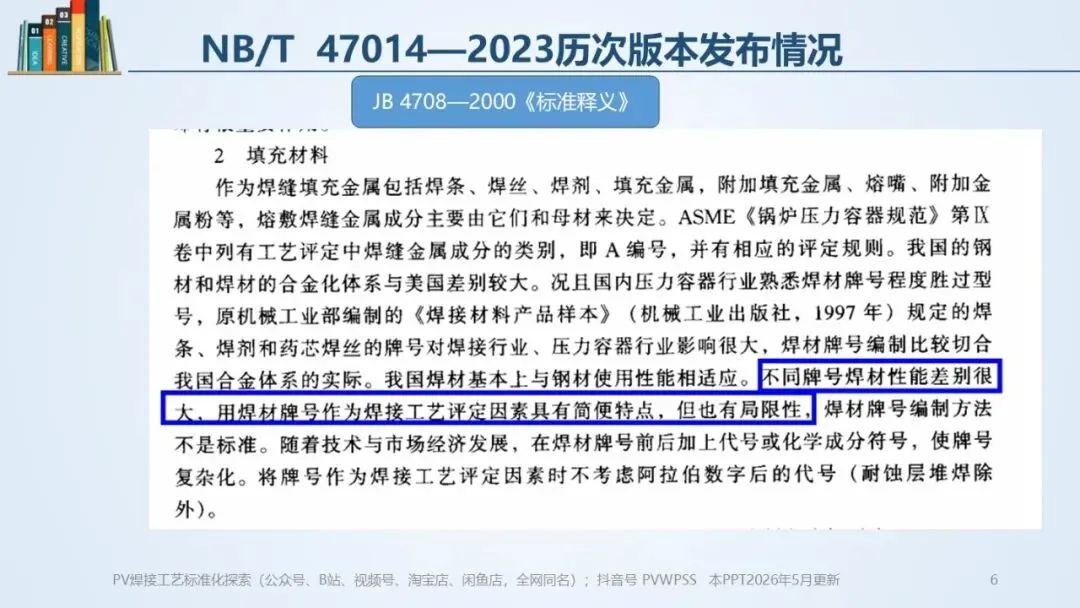

000版JB 4708评定标准与之后的2011版及现在的2023版（之后标准代号改为NB意为能源部编制，标准名称改为47014，同时改为推荐性标准）最大的一个不同之处在于没有参照ASME锅炉与压力容器规范第Ⅸ卷中的A No.号而引入填充金属分类号。按照2000版标准，评定试件用J507，产品焊件如要改为J507RH，就要重新进行焊接工艺评定，确实不合理。

未完待续。
