外环内饼总分&占比分析图|猪爸爸学Excel组合图表
- 2026-05-17 10:31:43

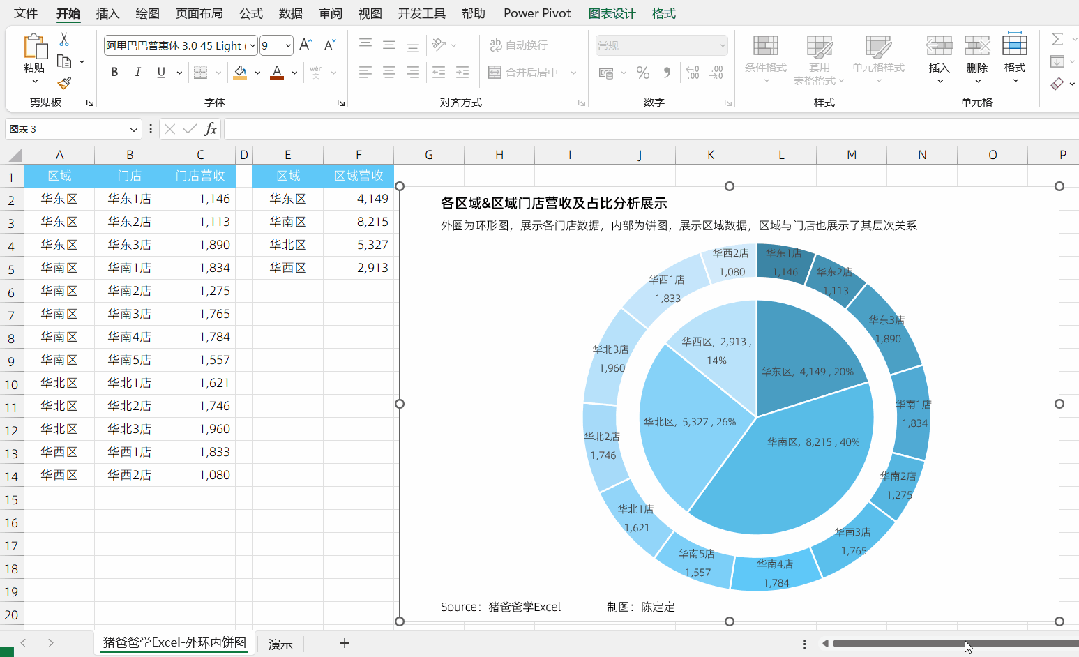

外环内饼总分&占比分析图|猪爸爸学Excel组合图表本节动图中，鼠标左键为黄色，右键为红色； 第56号图表模板~~ 这一节是猪爸爸学excel之综合图表——外环内饼总分&占比分析图 最近有小伙伴私信陈定定，这几天怎么都没有新的分享出来呀，小伙伴都已经准备将我打入冷宫了~~别别别，最近图表分享得比较少，主要是因为在弄一些项目管理相关的甘特图，等搞定了，就又会重新以图表分享为重心了，没有新文章的话，小伙伴们也可以多看看之前的文章，多练习练习哈，温故而知新，相信每看一次，对于图表的制作，又会有新的想法的。 之前分享过一款双层圆环图，后来又分享过双层饼图，本来想着，这种展示层次关系，总分关系，结构占比的双层图形，已经完成分享计划了。 Excel常用图表-双层外窄内宽圆环图这样制作实用又美观 Excel常用图表-月度季度双层饼图制作详解 结果前两天收到小伙伴私信，问饼环图怎么制作？沟通了一下，才知道外圈是圆环图，内部是饼图，内外呢，会稍微分开一点。这个图表，好做，双层圆环图，双层饼图，如果你会做的话，那么这款外环内饼图。我相信你肯定也会做的。参考效果如下图。

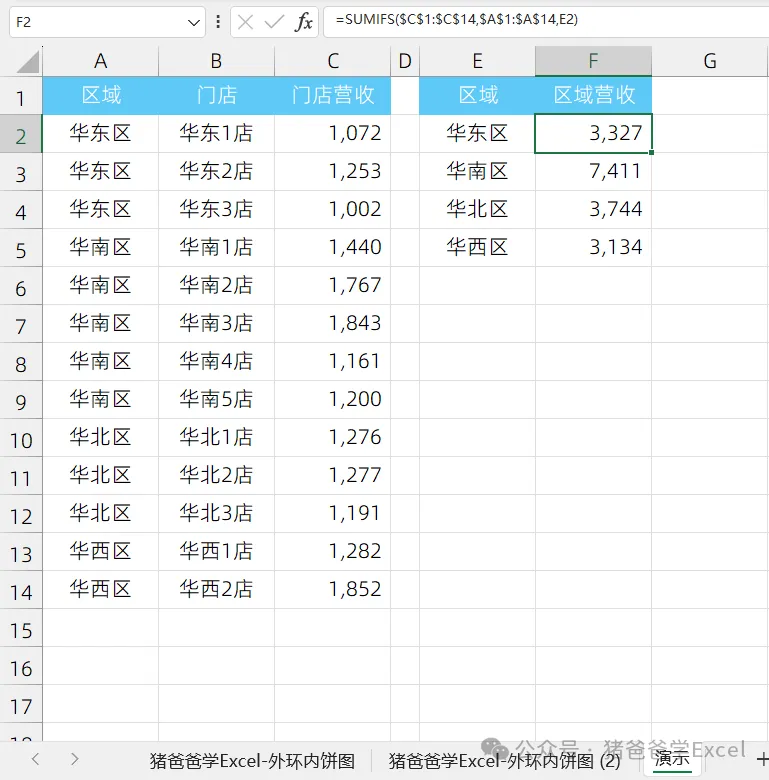

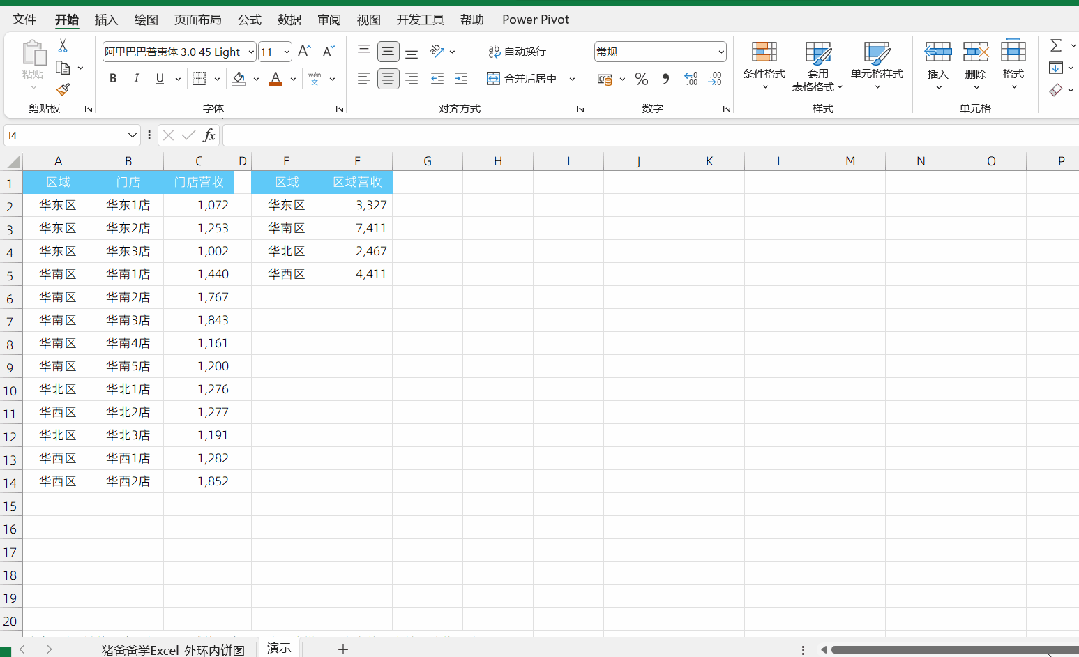

不多废话，我们直接开始制图过程： 1、制图第一步，数据先整理 今天这个图表，也不需要辅助数据，唯一一个要点需要注意的，就是A列区域的排列顺序和E列区域的顺序，要保持一致哈，不然等会环段与饼块的层次对应关系，就会错乱了。 至于F列的区域营收，就是一个sumifs求和公式。 F2单元格公式=SUMIFS($C$1:$C$14,$A$1:$A$14,E2)，利用该多条件求和公式，求得各区域的营收，公式下拉复制即可。

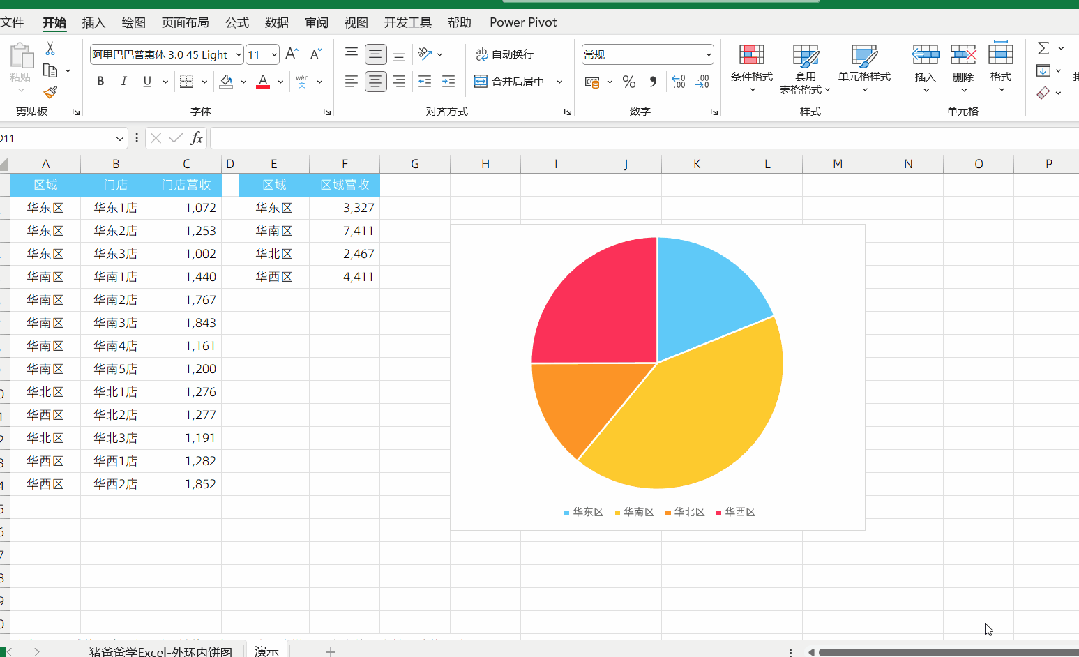

2、插入-饼图 我们先来制作内部的饼图，选中E1：F5数据区域，【插入】-【饼图】，选中图表，在右上角加号【图表元素】处，取消【图表标题】与【图例】的勾选。

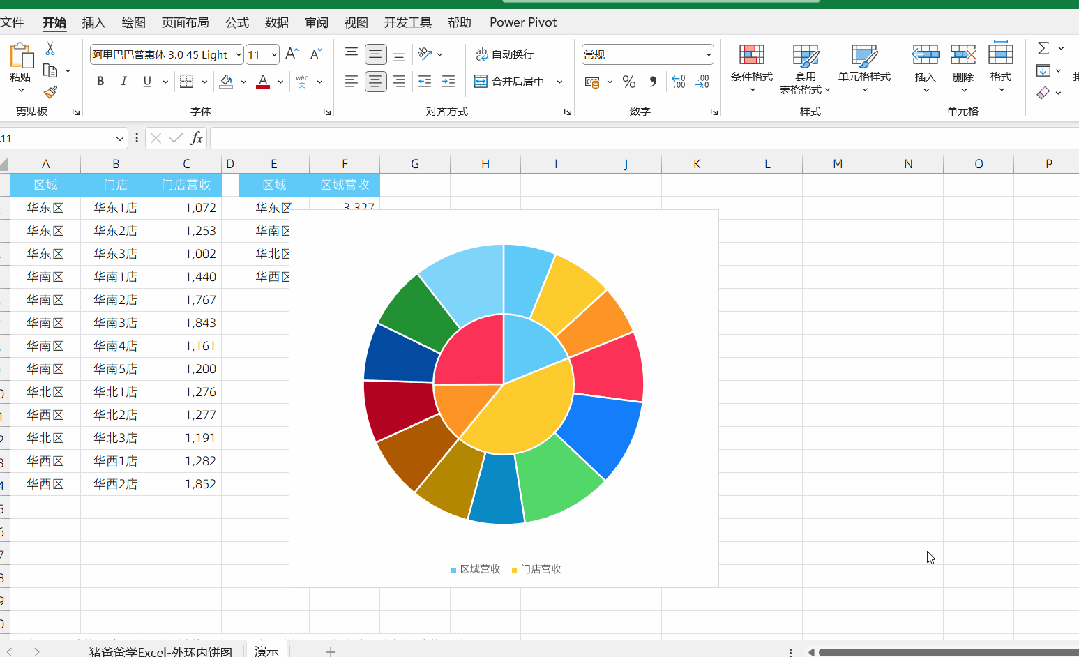

3、添加圆环图并设置主次坐标轴 接下来，在图表区域，鼠标右键【选择数据】，调出【选择数据源】窗口，点击【添加】，在弹出来的【编辑数据系列】窗口中，【系列名称】选择C1单元格“门店营收”，【系列值】可以为1，也可以指定为C2：C14数据区域（因为后边还要修改这个系列的）。添加好该系列之后，就回到图表，右键【更改系列图表类型】，可以见到，现在已经是有“门店营收”这个系列了，将其改为【圆环图】，记得，一定一定要勾选【次坐标轴】。

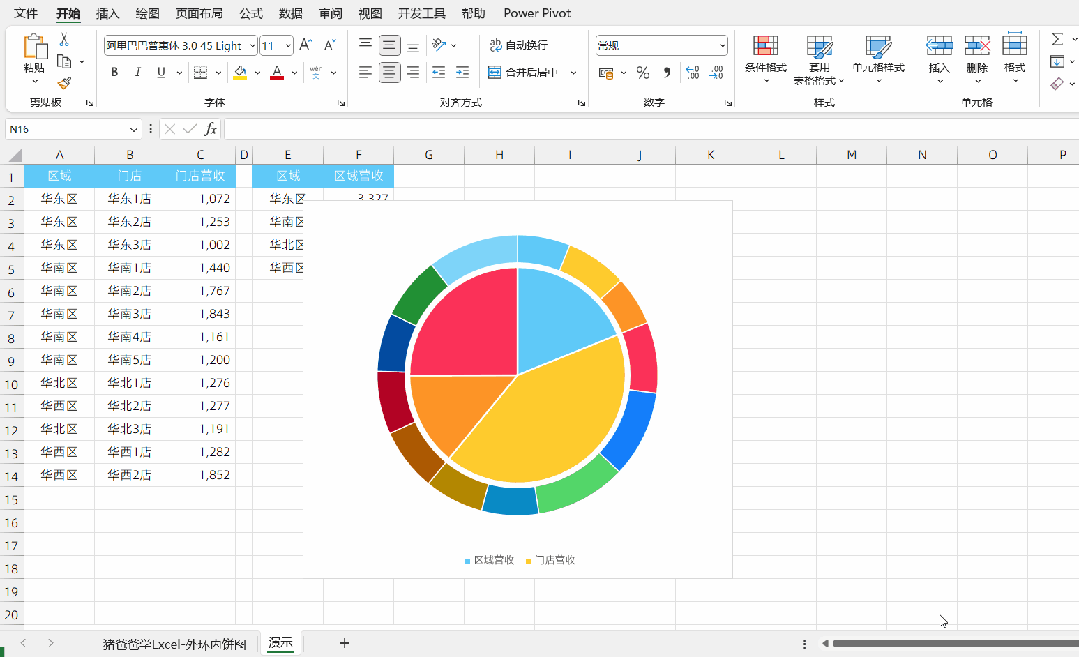

这里解释下为什么要区分主次坐标轴，两个系列，分别在主次坐标轴，等会才能够单独设置“门店营收”系列的水平轴标签，不然等会环形图的类别名称就没办法正常显示。再啰嗦两句，这一个组合图，因为两个系列并不会重叠，所以哪个系列在次坐标轴，都可以的哈，小伙伴们有兴趣的，可以试试饼图在次轴，圆环图在主轴，最后效果也是一样的。但是像之前分享的双层饼图，那就是有讲究的哦。 4、设置圆环大小 这一步很简单，选中圆环系列，在设置窗口设置【系列选项】-【圆环图圆环大小】为80%（这个可根据图表实际适当调整，数值越大，圆环越细）。

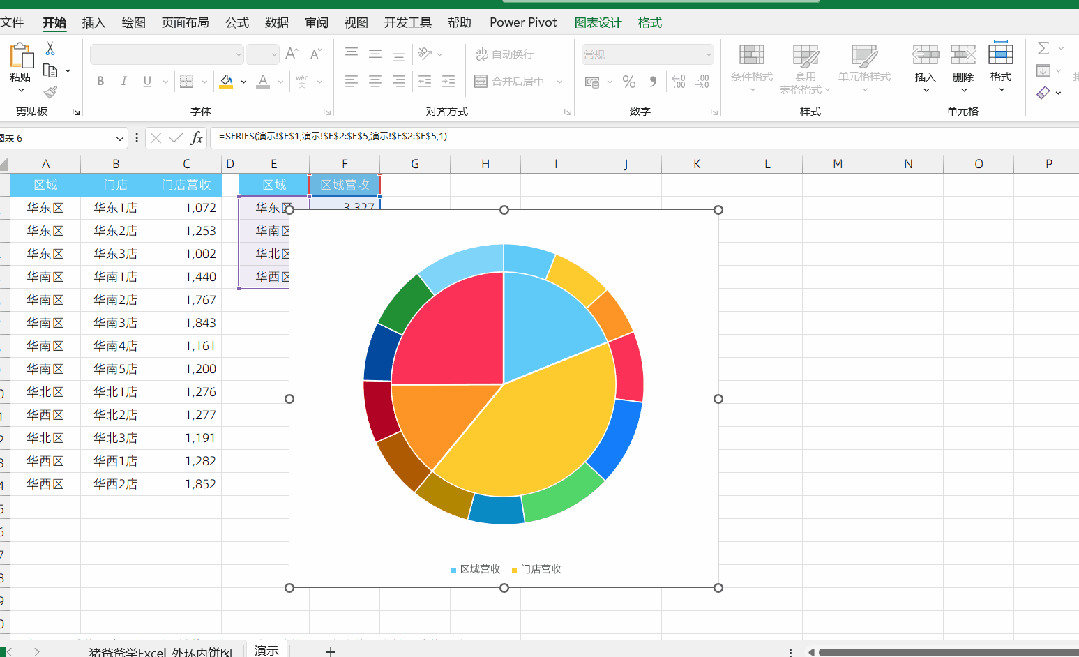

5、设置内部饼图【饼图分离】 这一步，就是比较讲究技巧的了，选中饼图系列，在设置窗口的【系列选项】处，设置【饼图分离】为30%（分离程度越大，等会内饼与外环的间隔就越大）。接着，再点击某一饼块，注意这时，设置窗口上的【设置数据系列格式】会变成【设置数据点格式】，说明你已经单独选中了这个饼块，按住鼠标左键不放进行拖动，将该饼块拖到中心位置，其他饼块同样操作即可。

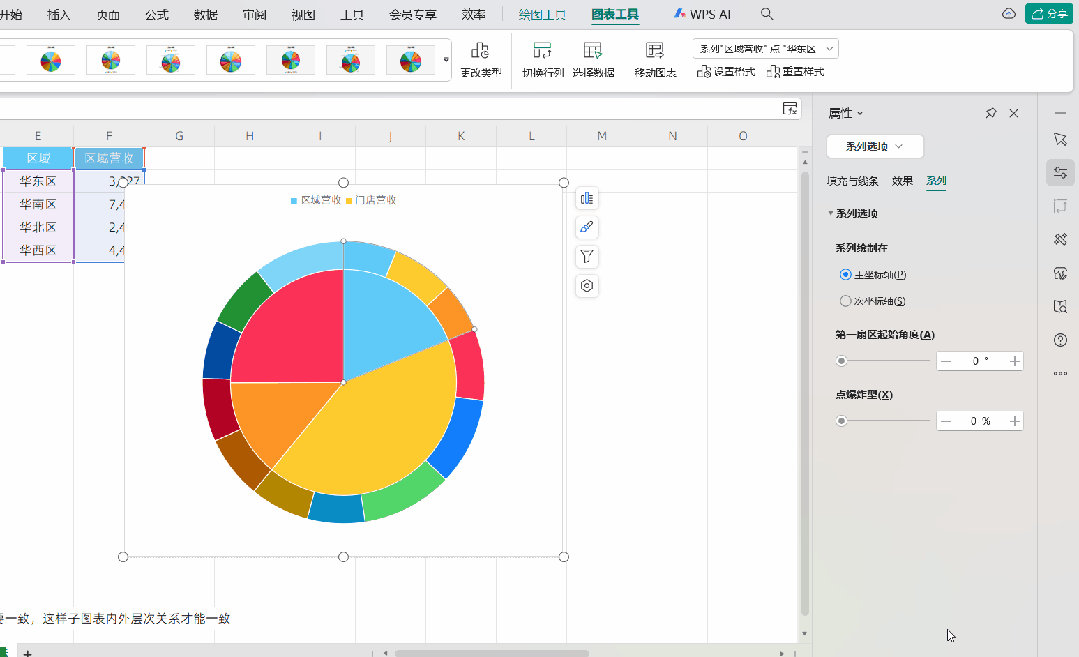

使用WPS的小伙伴： 看这里，你们没办法通过单独选中进行拖动，同样设置了【饼图分离】之后，再单击选中，则会变成【点爆炸型】，这里设置【点爆炸型】为0就可以了，同样是要依次设置的哈。

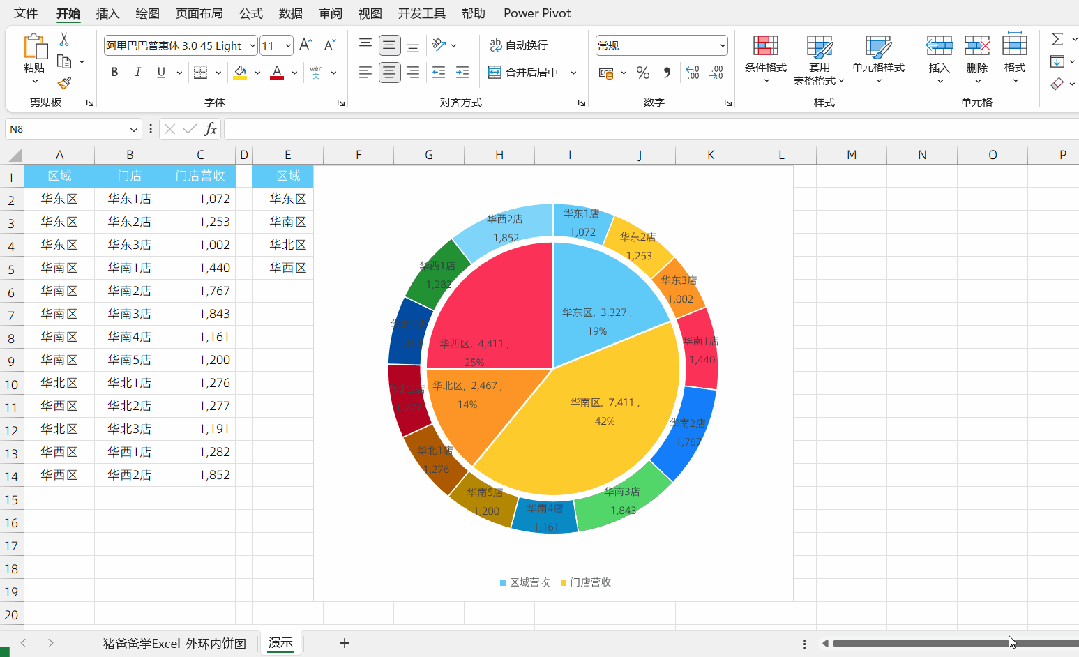

6、修改“门店营收”系列并添加数据标签 接下来，这一步不能漏了，在图表区域，右键【选择数据】，点击选中“门店营收”系列，现在我们可以见到，该系列的水平轴，是1-13的序列，这样子，等会就没办法正确的显示门店名称了，所以，我们点击【水平轴标签】那里的【编辑】，在弹出的【轴标签】窗口，指定区域为B2：B14区域，两次【确定】回到图表。 现在，就可以选中圆环，右键【添加数据标签】，再点击选中添加的标签，在设置窗口的【标签选项】处，勾选【类别名称】，将门店名称加进去，再选择【分隔符】为【新文本行】，这样子就可以让名称与数值之间是换行的效果，整体更好看。
类似操作为“区域营收”添加数据标签，这里可以考虑将【百分比】也勾选上，将各区域的占比也在图表上进行展示。 7、设置图表颜色 现在图表整体颜色太多，最简单快捷的方式，选中图表，在【图表设计】选项卡，【更改颜色】设置为【单色】，整体就更为协调了。当然，你也可以对每个区域和每个门店单独设置颜色，操作起来就是稍微麻烦点，这个就看个人喜爱了。
