3.1 距离保护的基本原理与构成
3.1.1 距离保护的基本概念

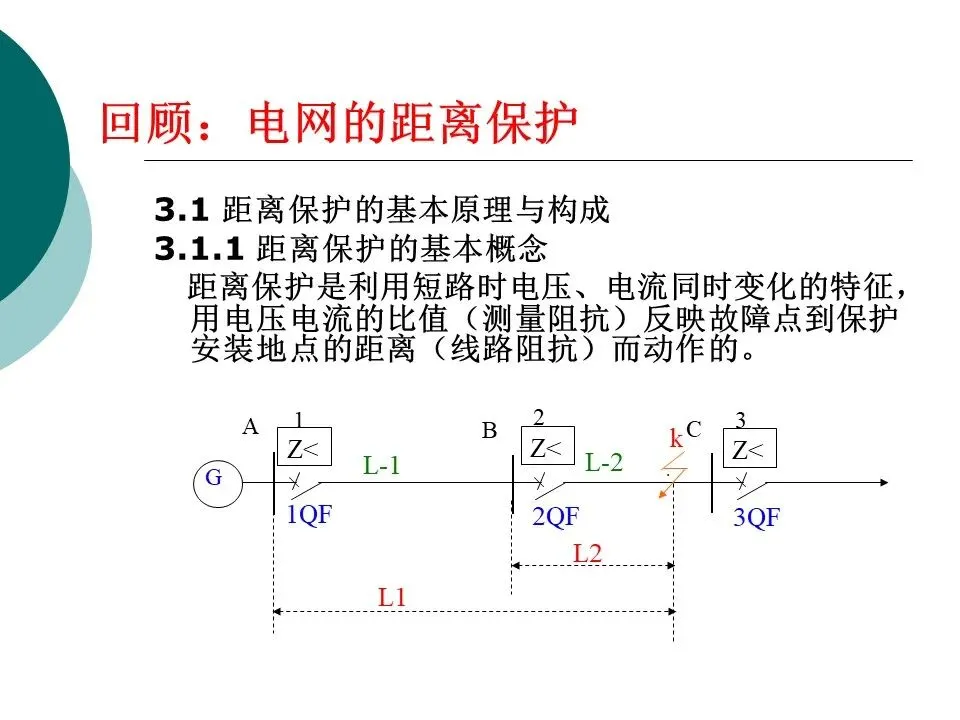

距离保护是利用短路时电压、电流同时变化的特征，用电压电流的比值（测量阻抗）反映故障点到保护安装地点的距离（线路阻抗）而动作的。

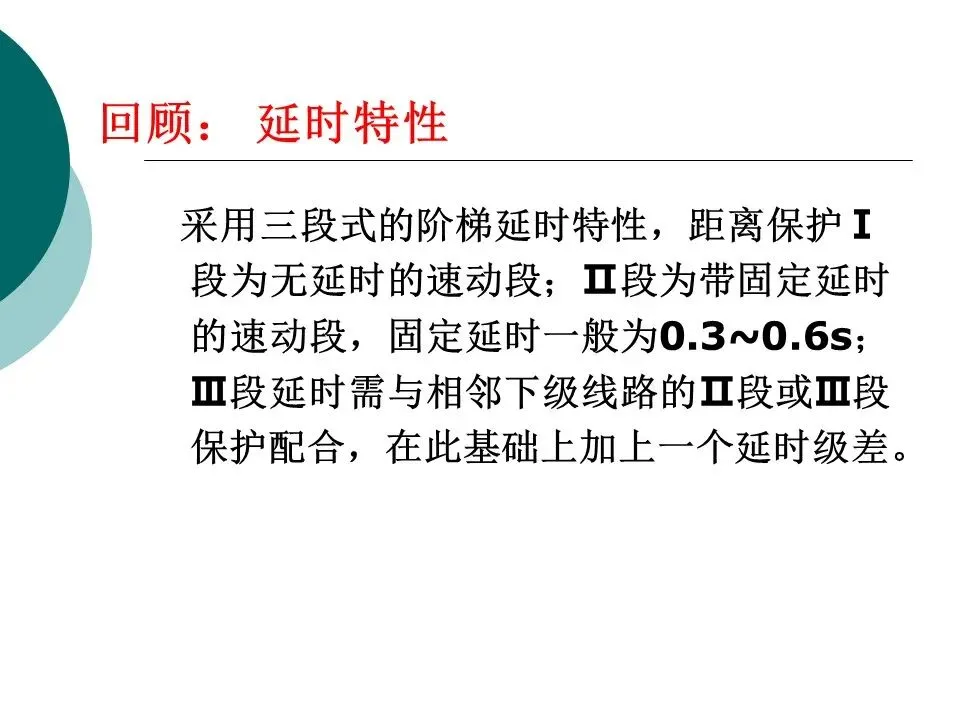

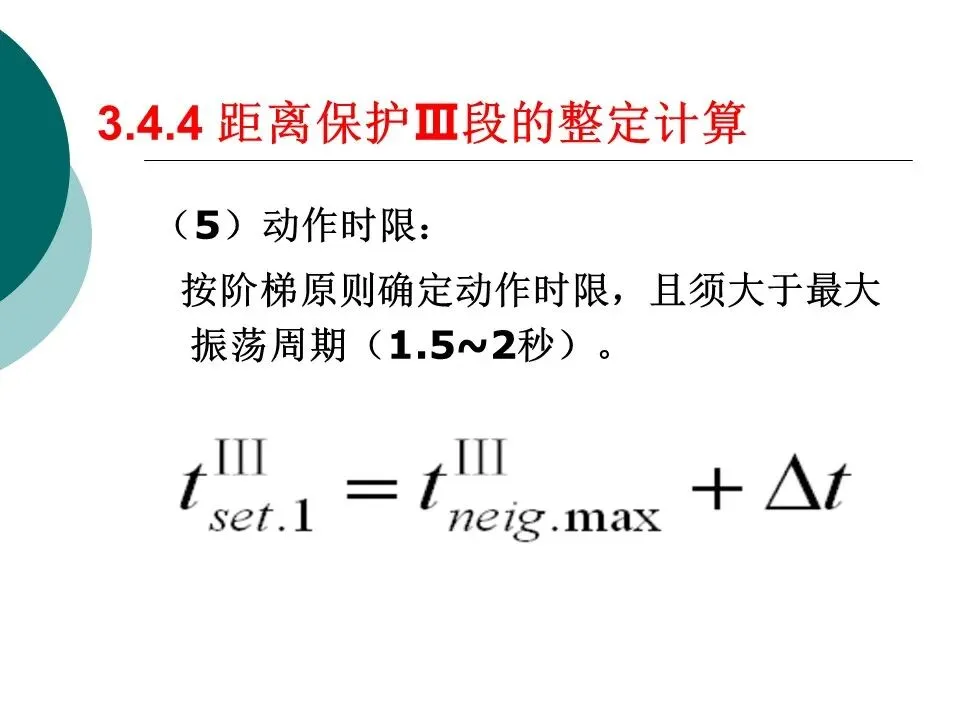

采用三段式的阶梯延时特性，距离保护Ⅰ段为无延时的速动段；Ⅱ段为带固定延时的速动段，固定延时一般为0.3~0.6s；Ⅲ段延时需与相邻下级线路的Ⅱ段或Ⅲ段保护配合，在此基础上加上一个延时级差。

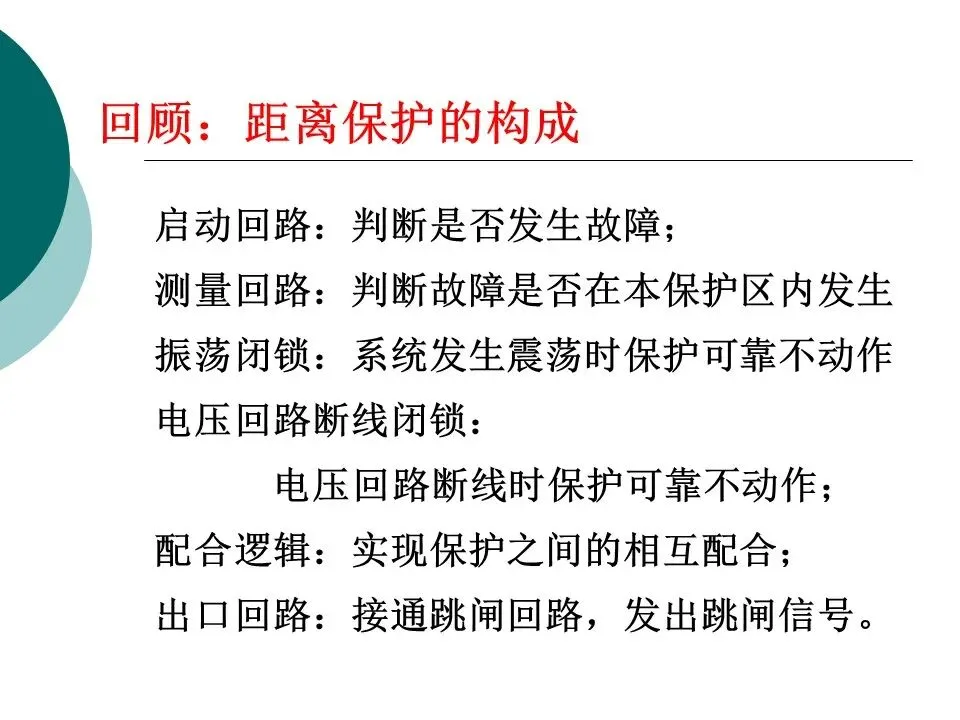

距离保护的构成：
启动回路：判断是否发生故障；
测量回路：判断故障是否在本保护区内发生

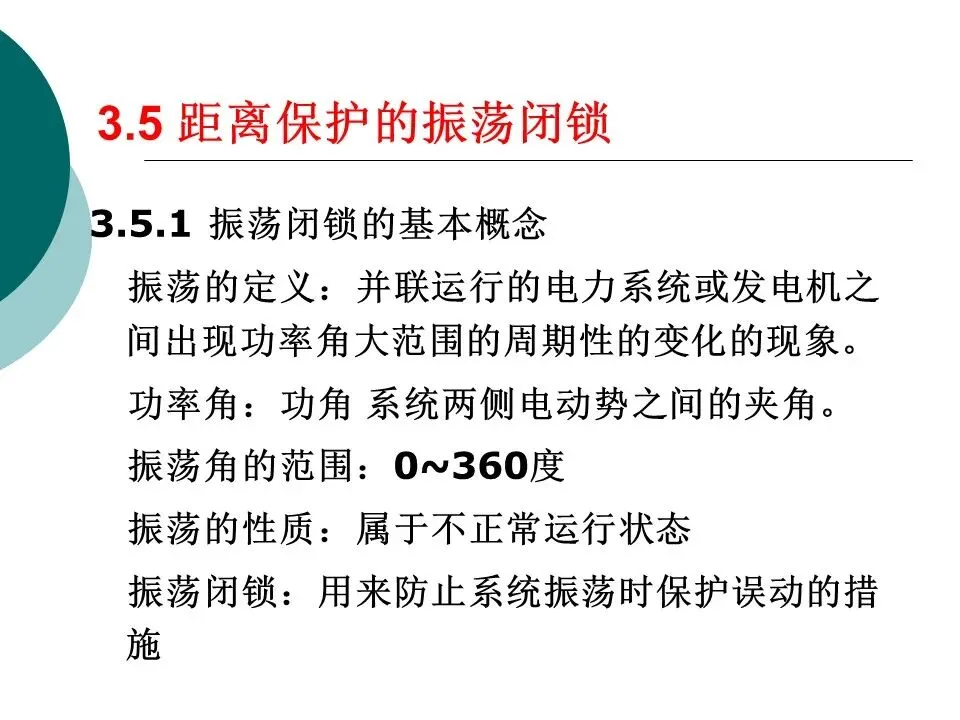

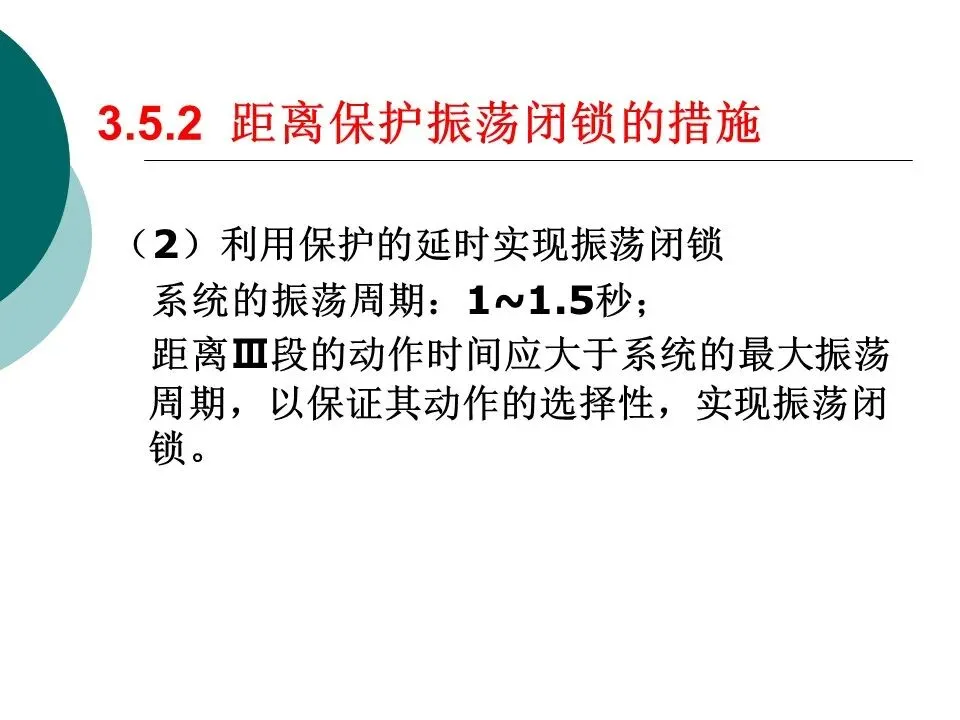

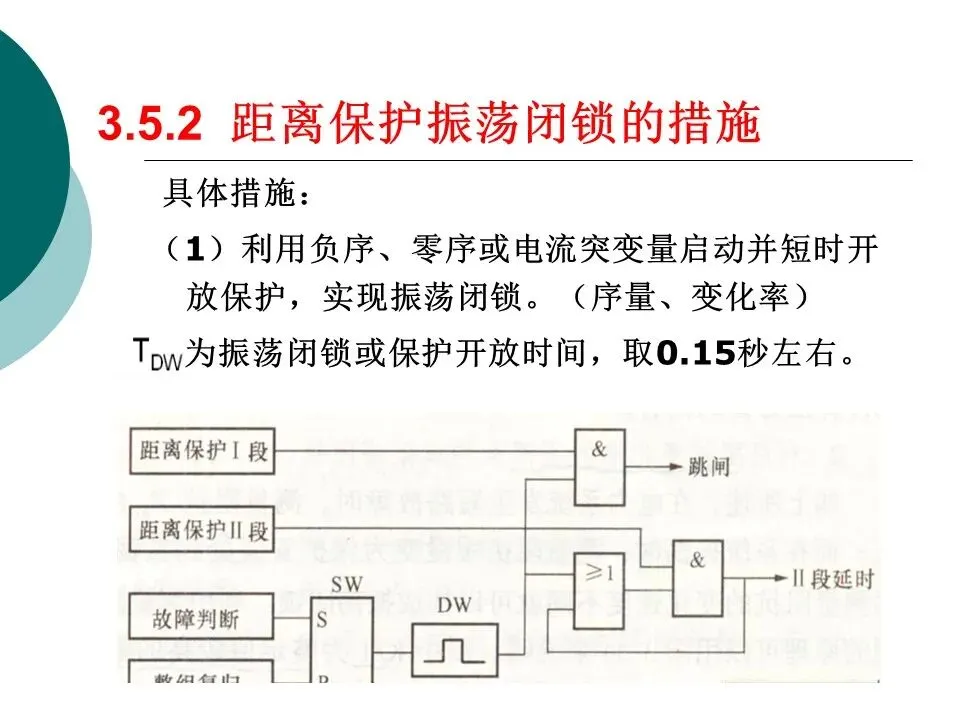

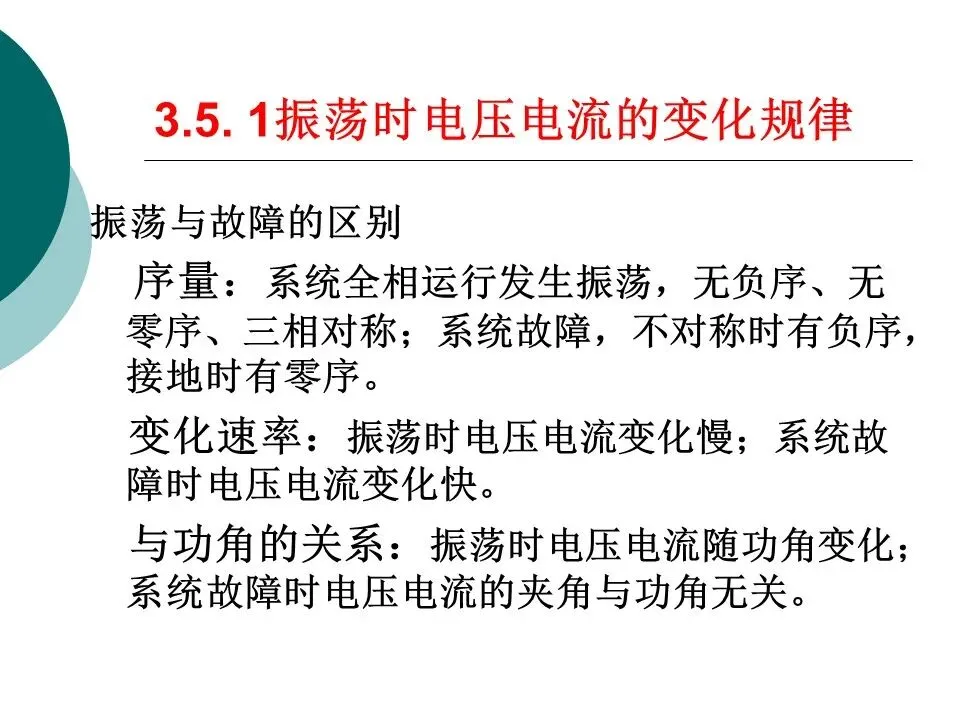

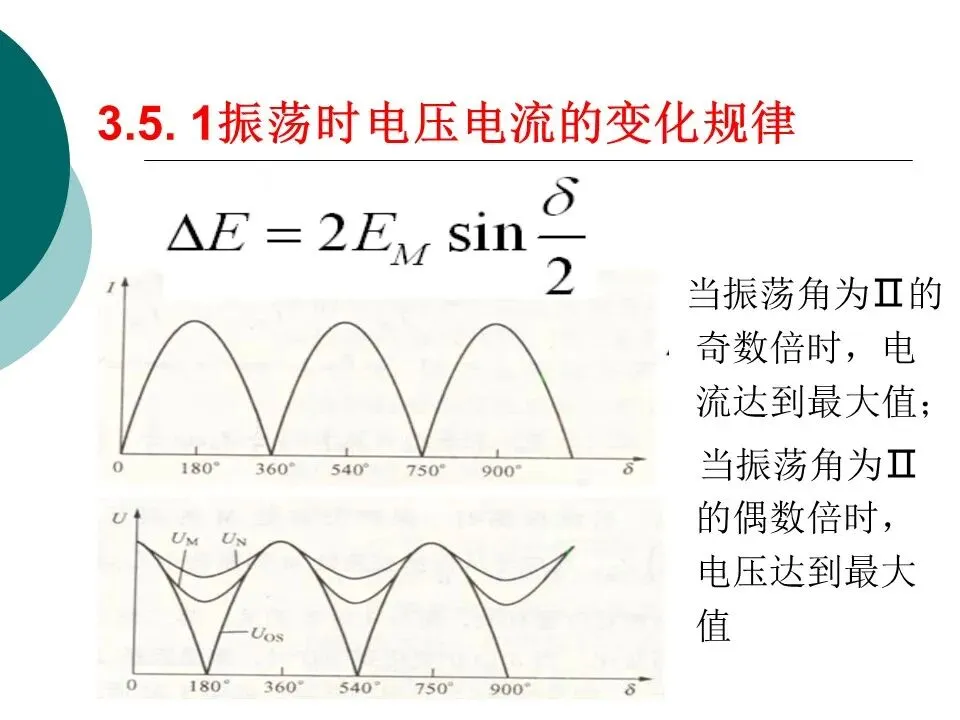

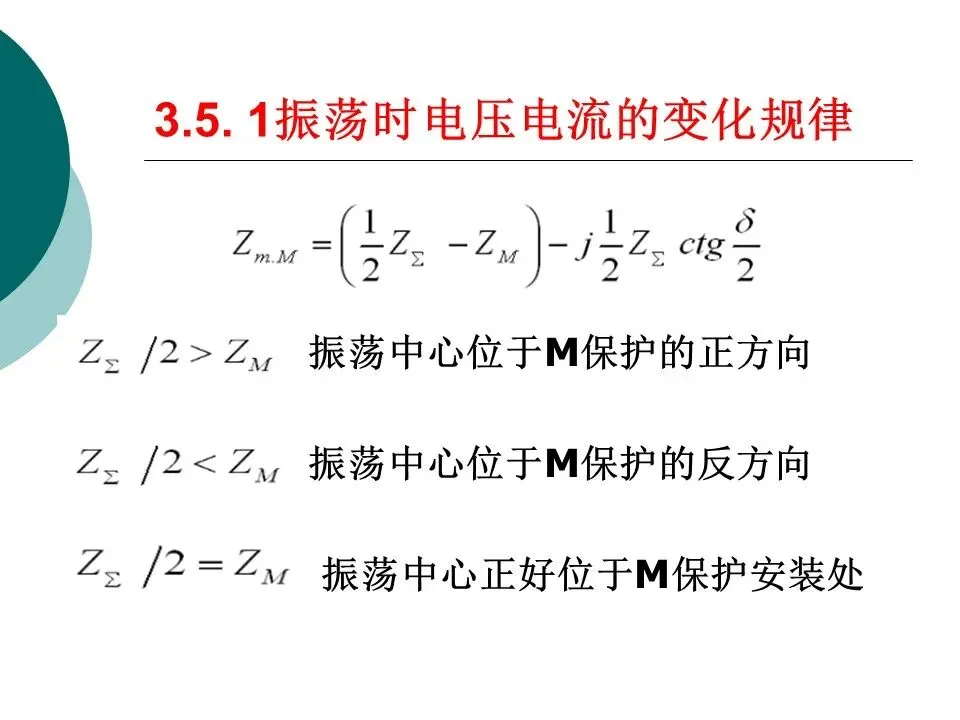

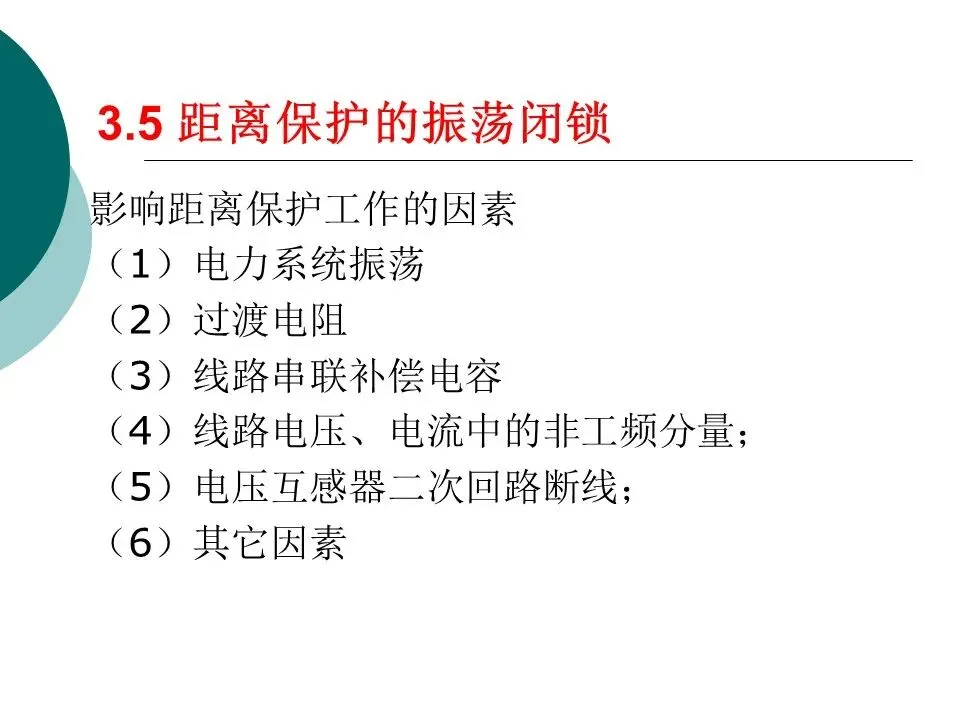

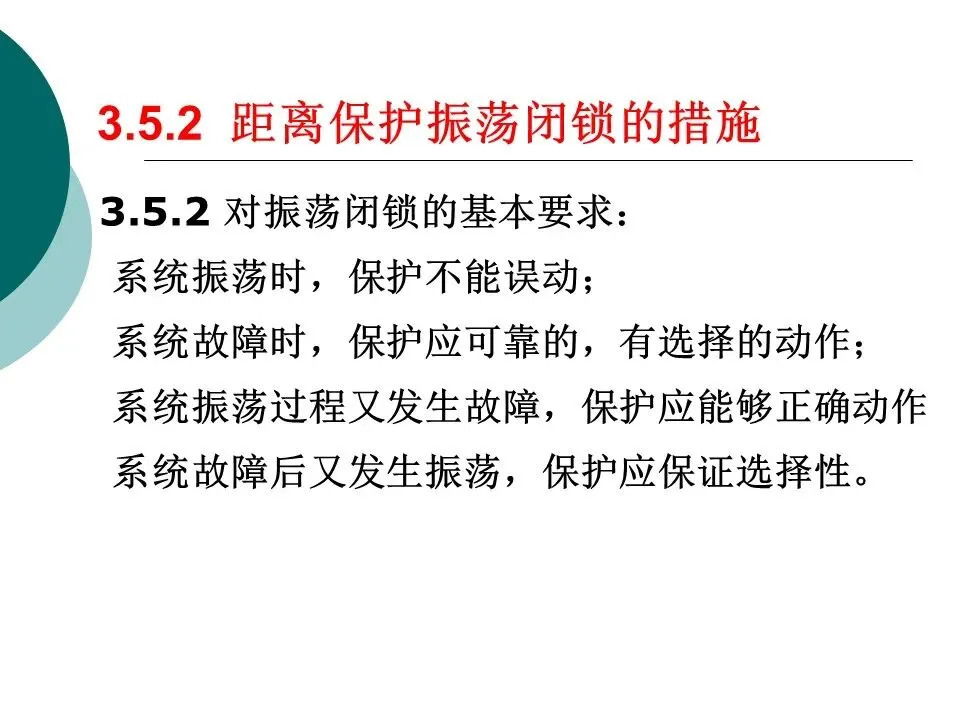

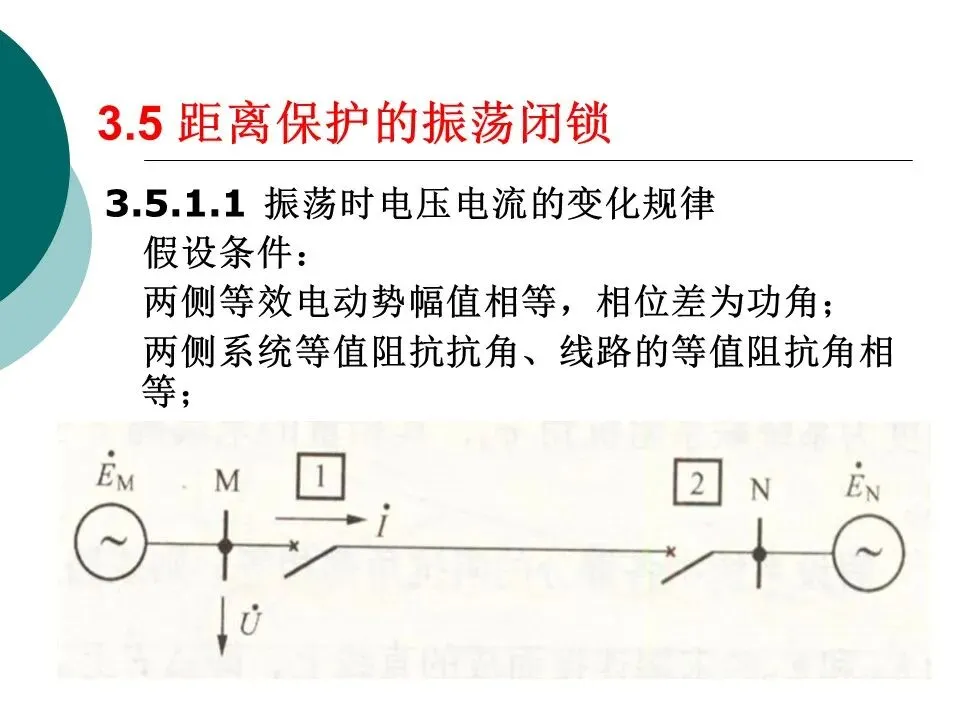

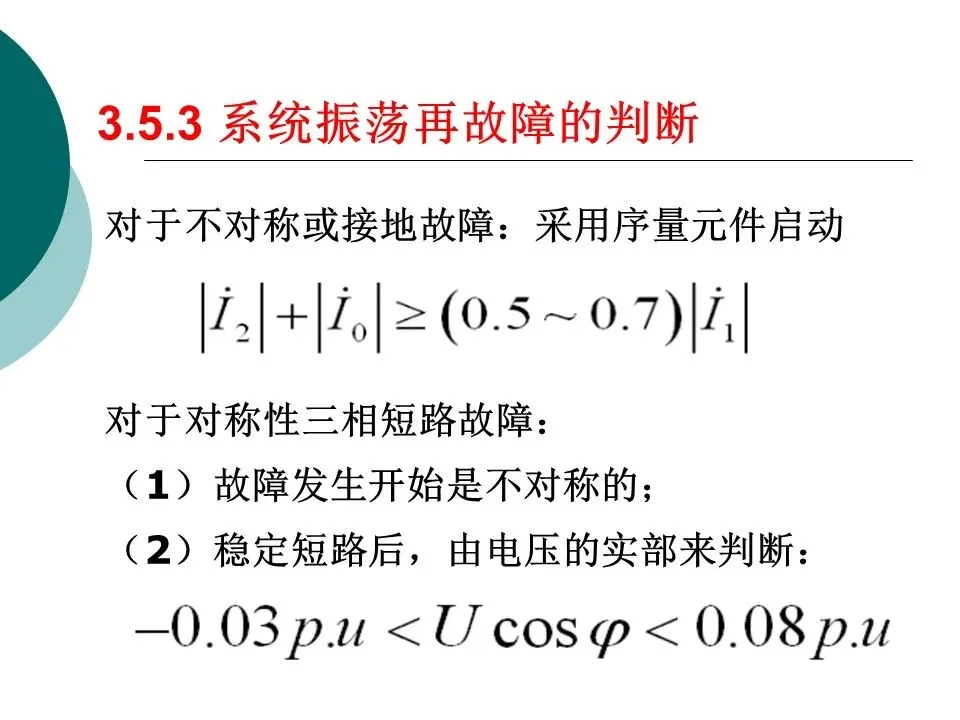

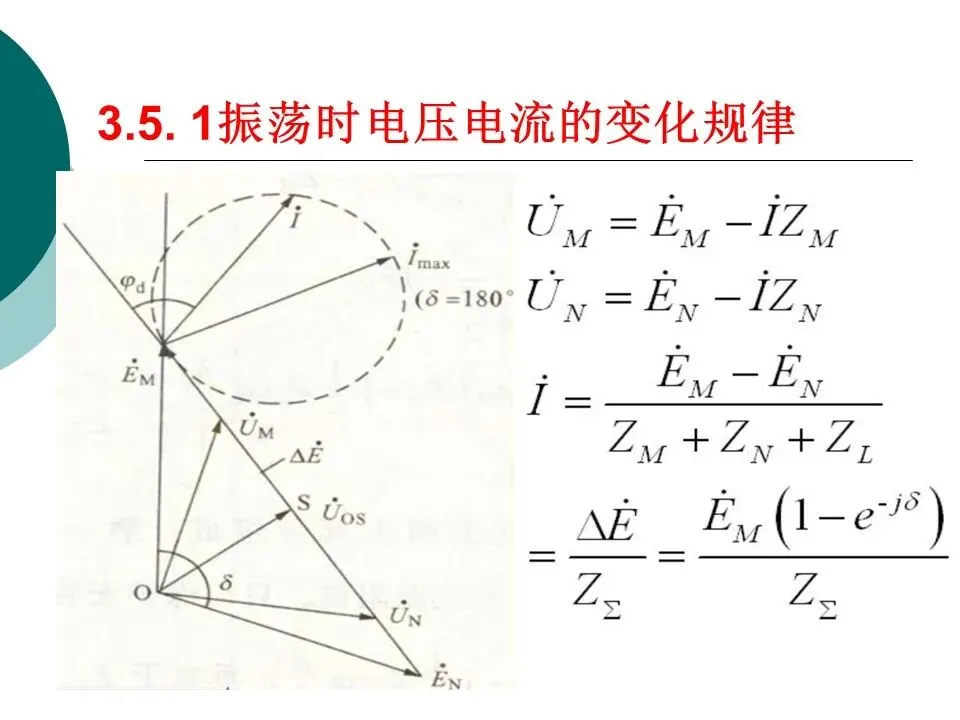

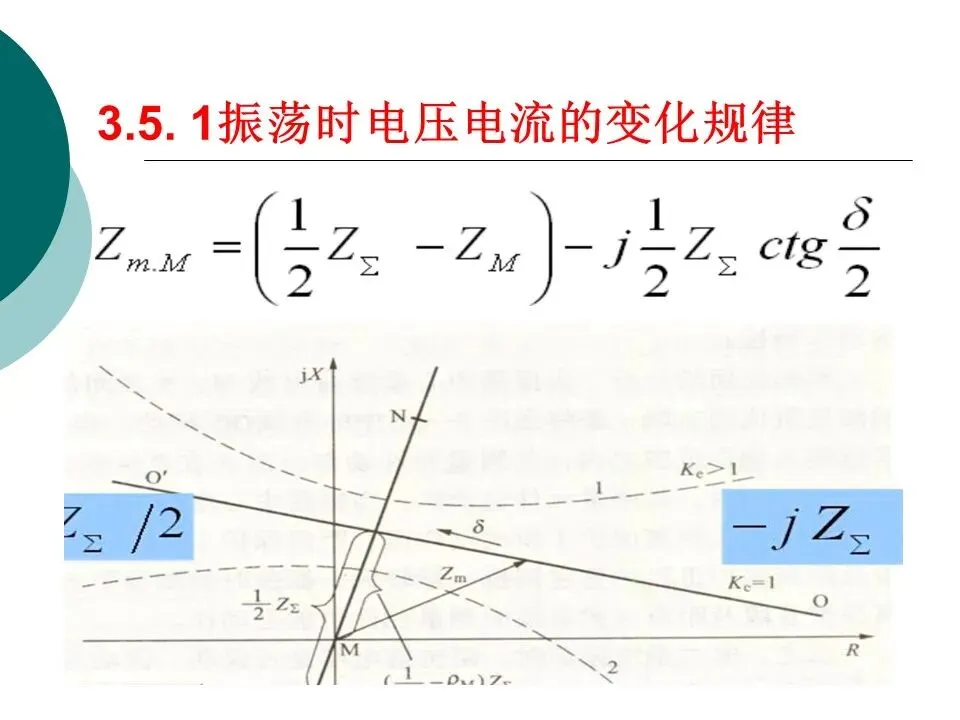

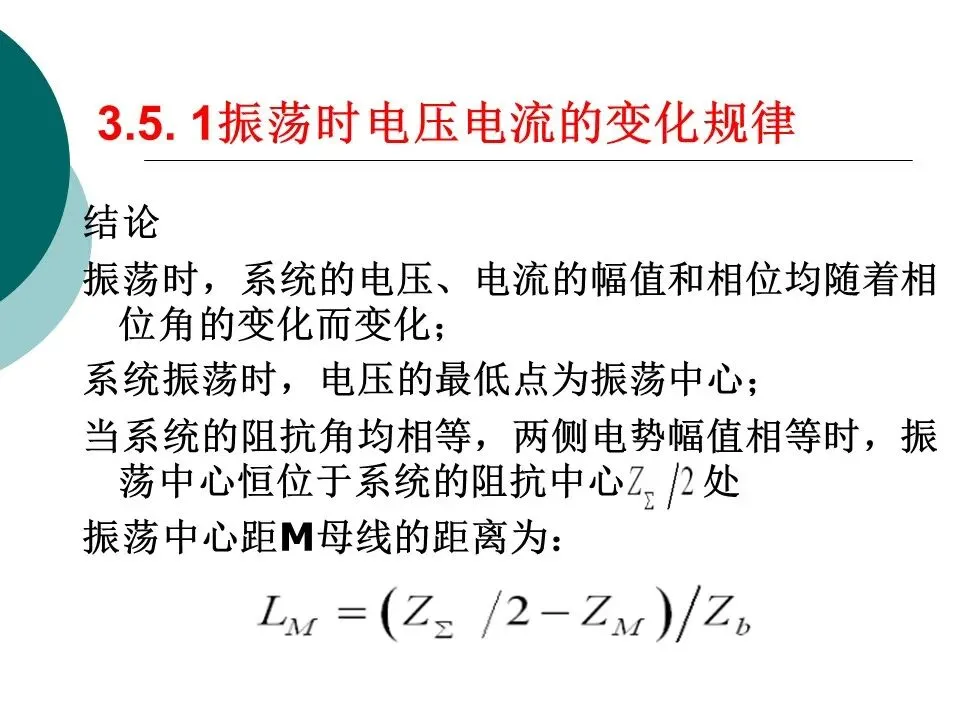

振荡闭锁：系统发生震荡时保护可靠不动作
电压回路断线闭锁：
电压回路断线时保护可靠不动作；
配合逻辑：实现保护之间的相互配合；
出口回路：接通跳闸回路，发出跳闸信号。

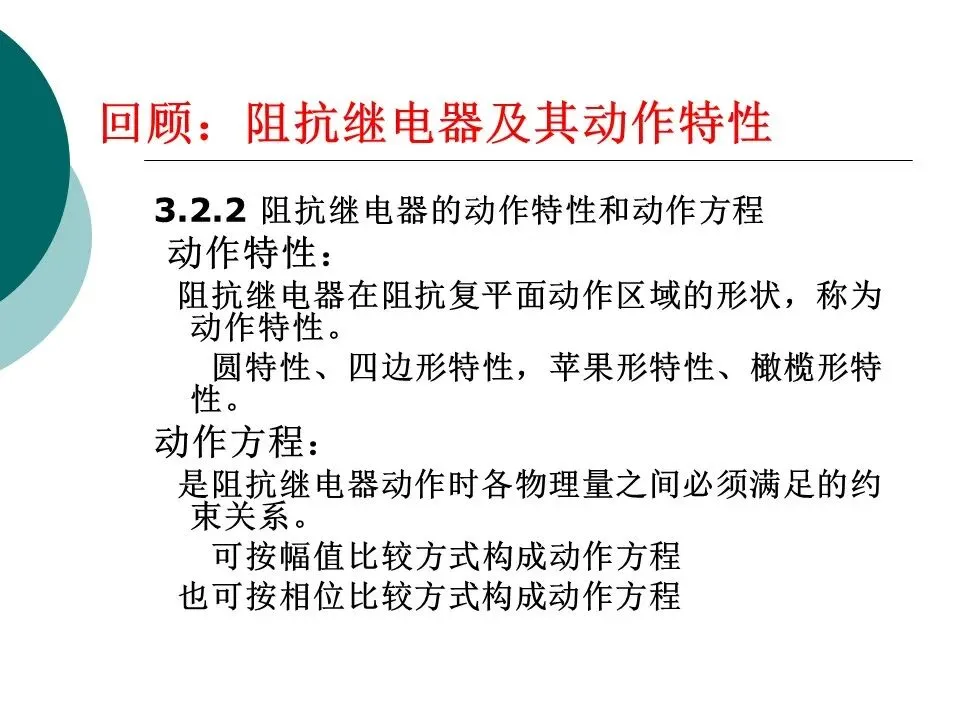

3.2.2阻抗继电器的动作特性和动作方程
动作特性：
阻抗继电器在阻抗复平面动作区域的形状，称为动作特性。

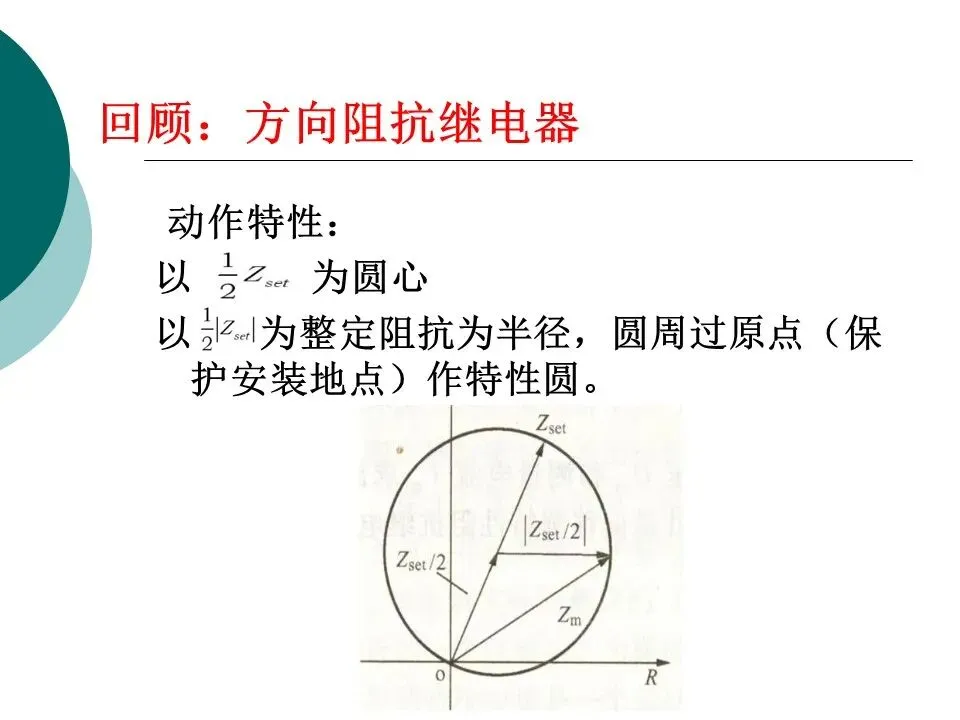

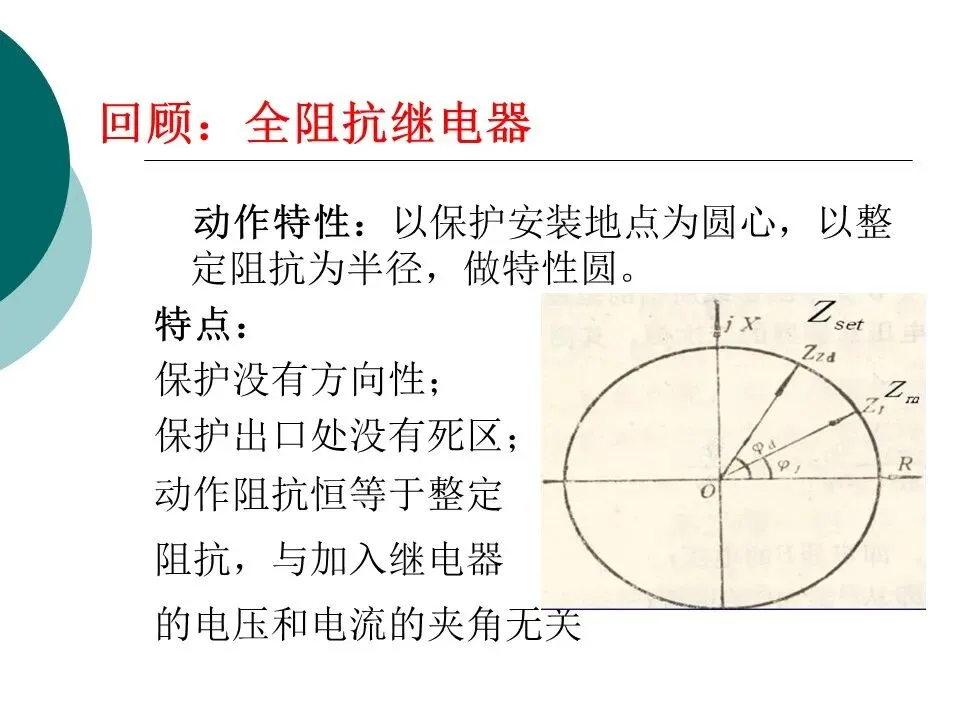

圆特性、四边形特性，苹果形特性、橄榄形特性。
动作方程：
是阻抗继电器动作时各物理量之间必须满足的约束关系。

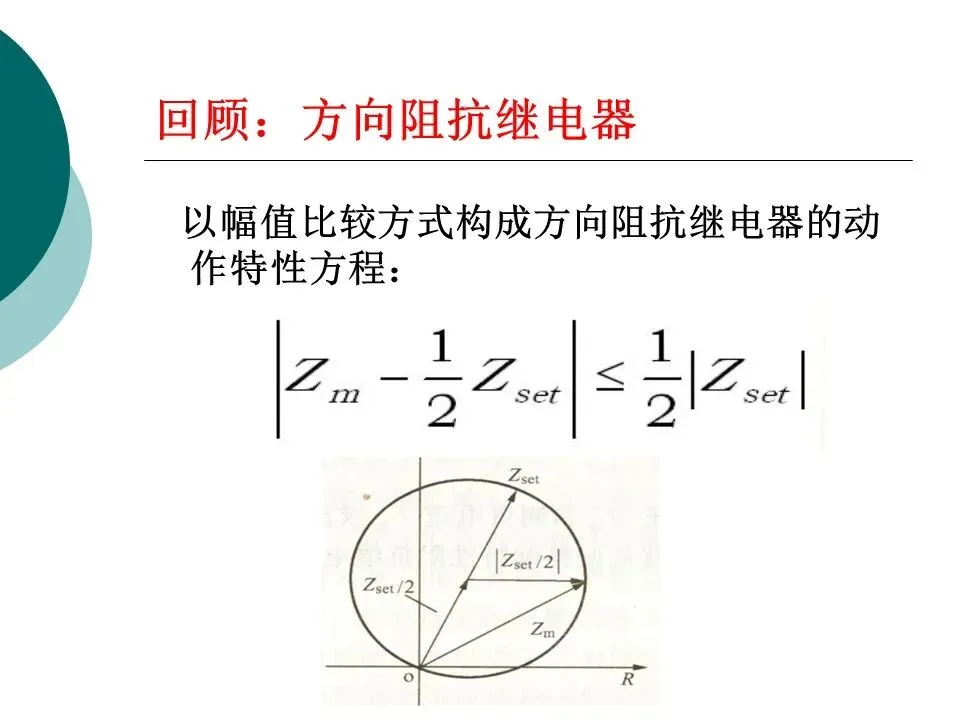

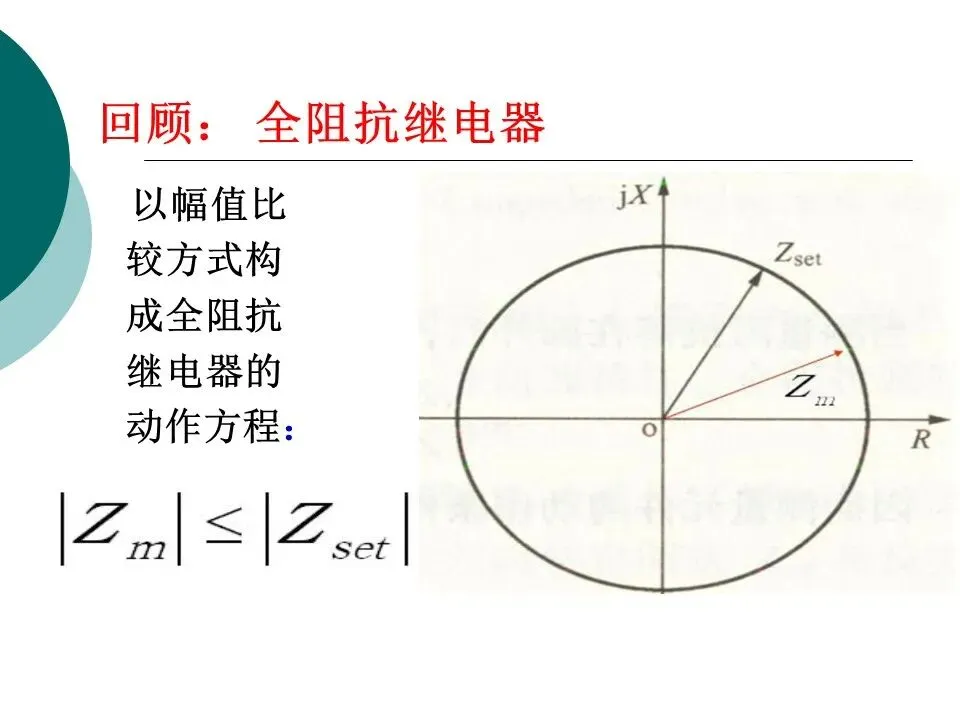

可按幅值比较方式构成动作方程

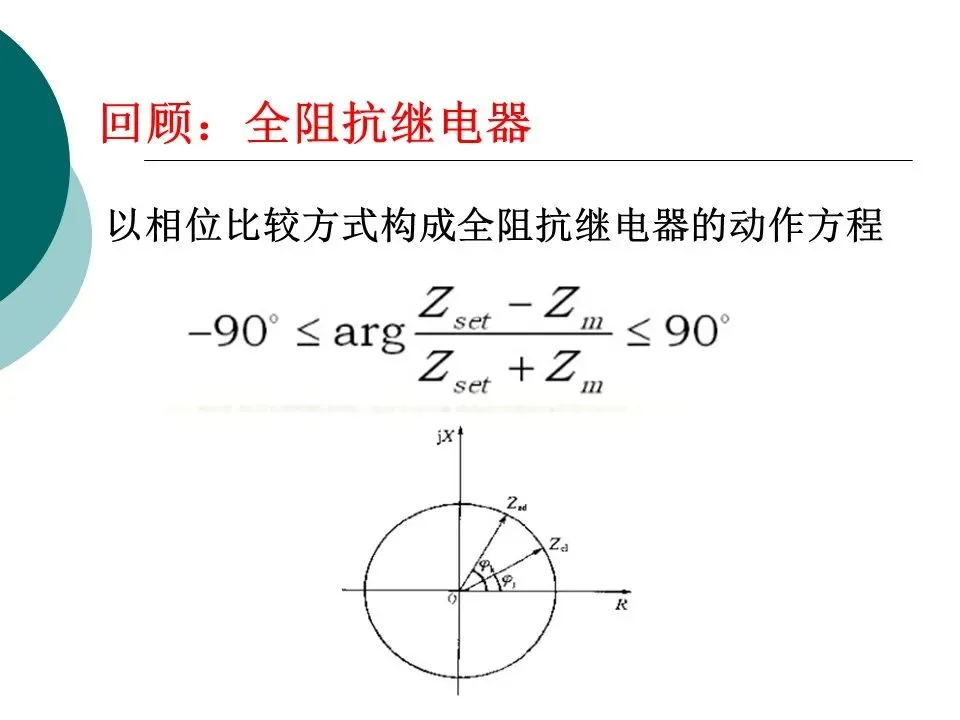

也可按相位比较方式构成动作方程

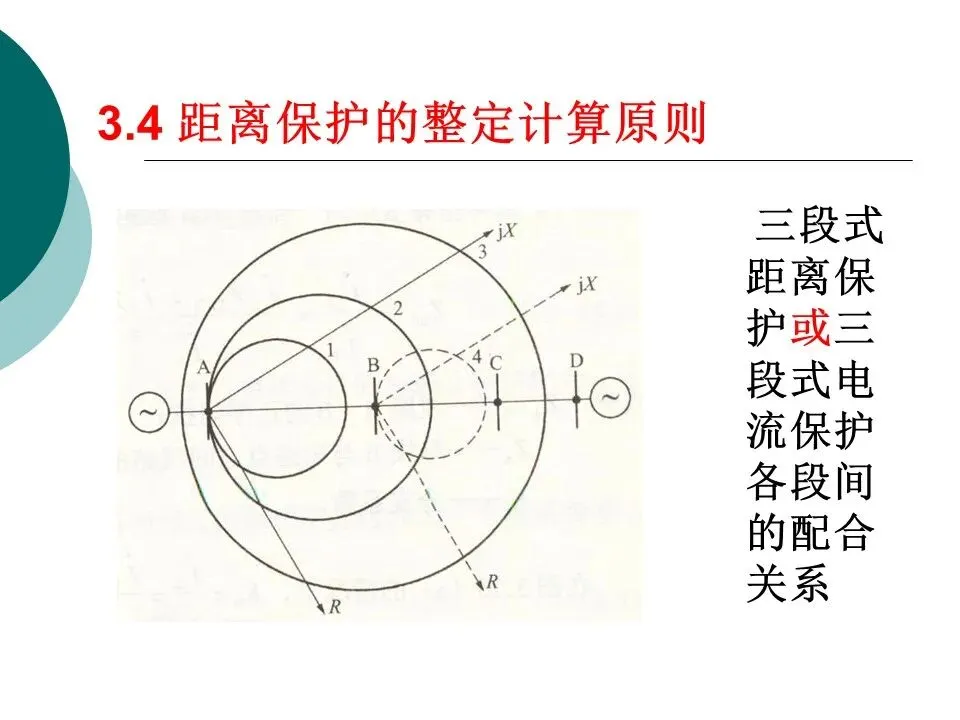

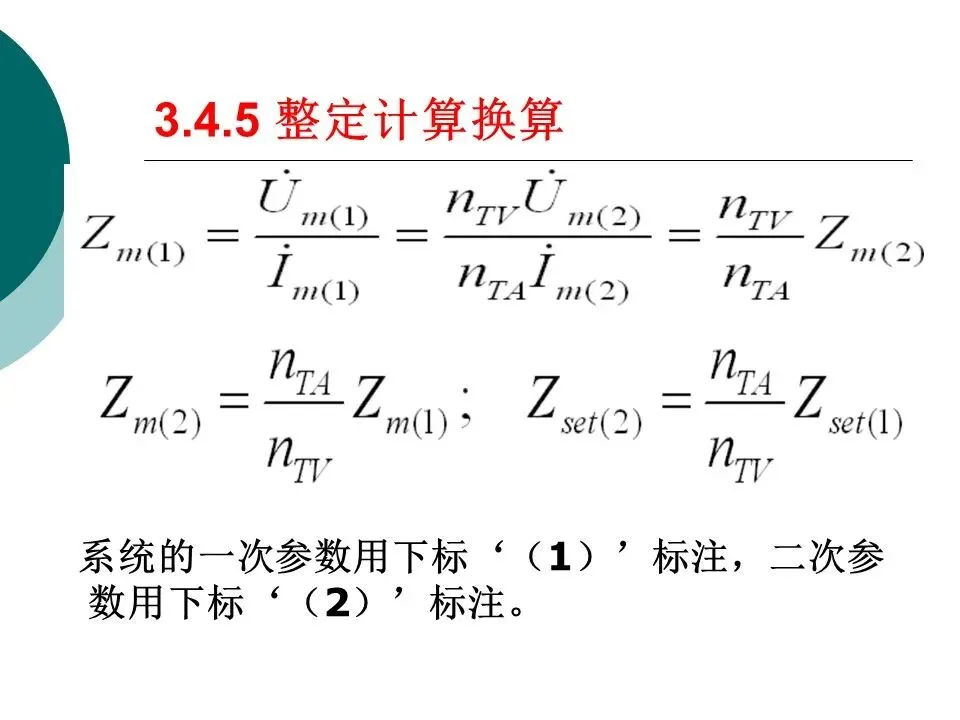

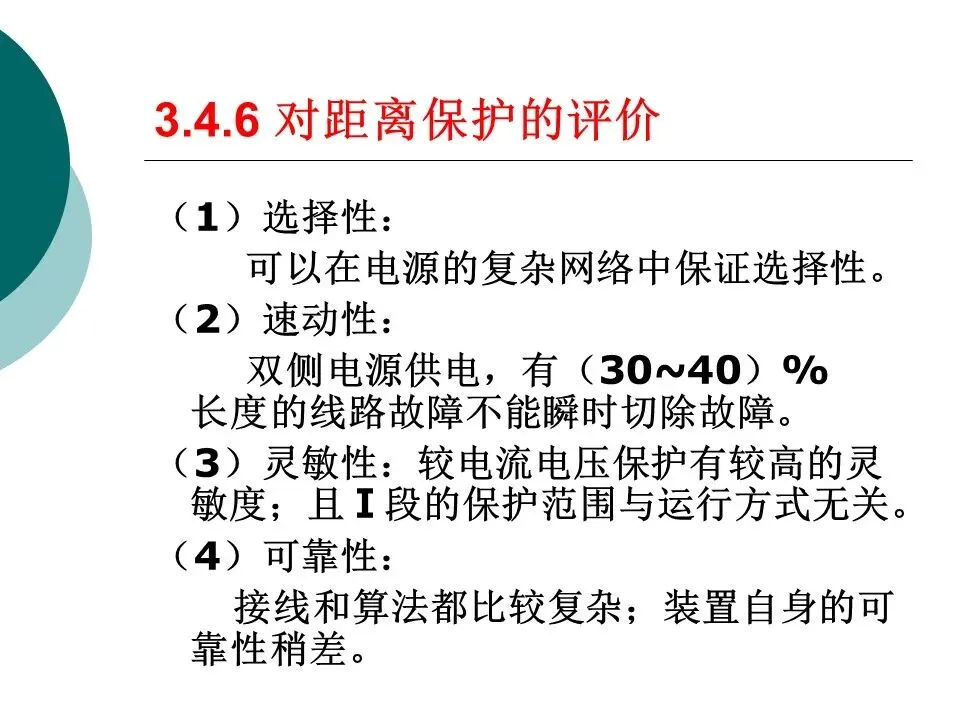

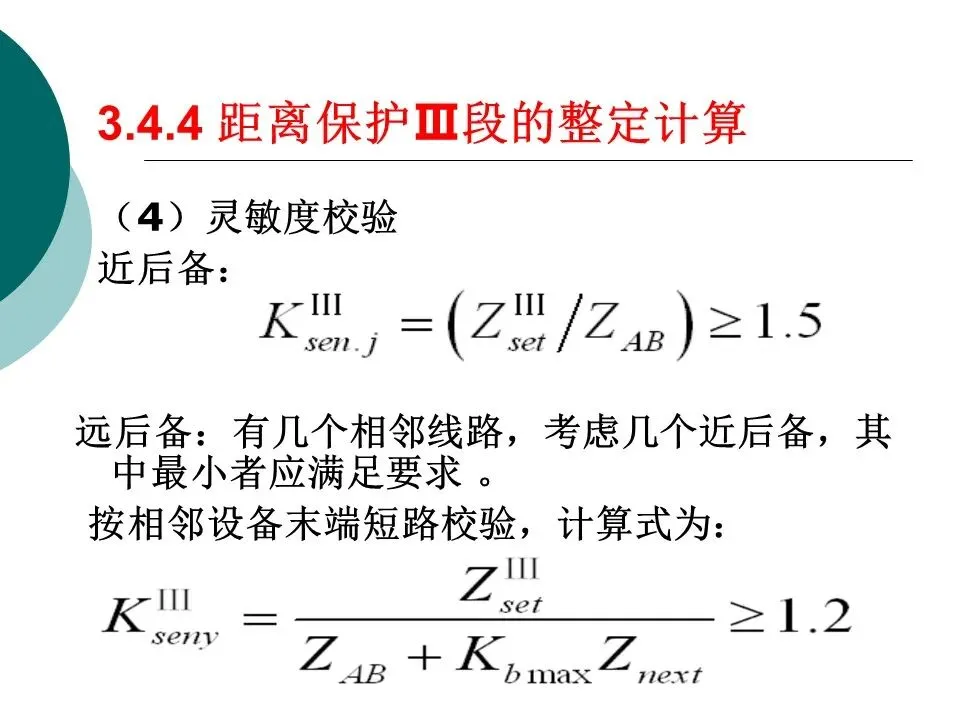

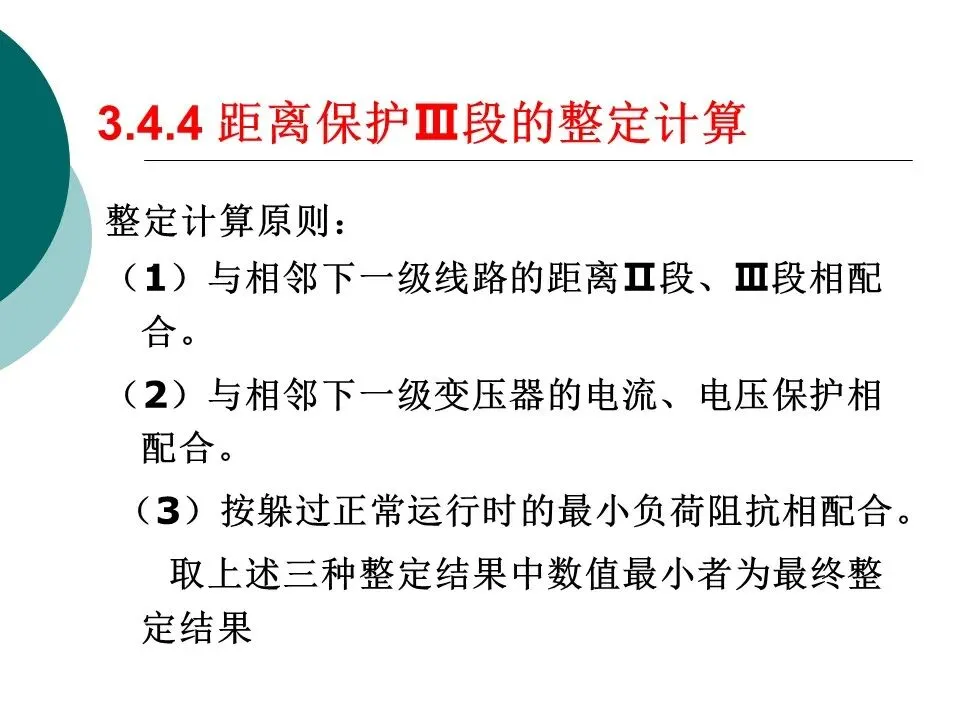

3.4距离保护的整定计算原则

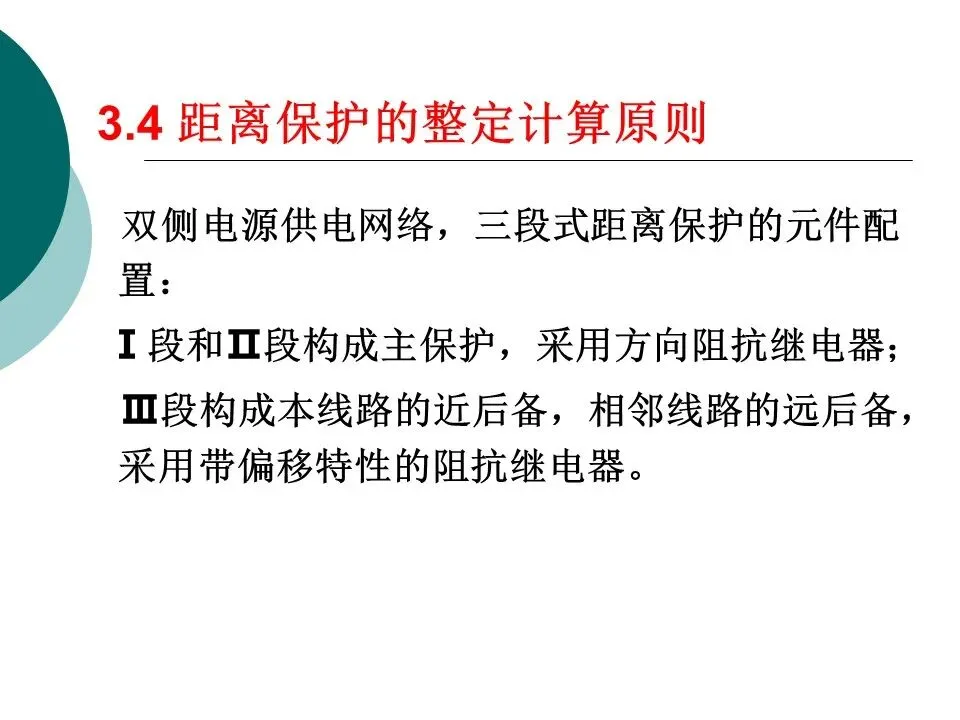

双侧电源供电网络，三段式距离保护的元件配置：

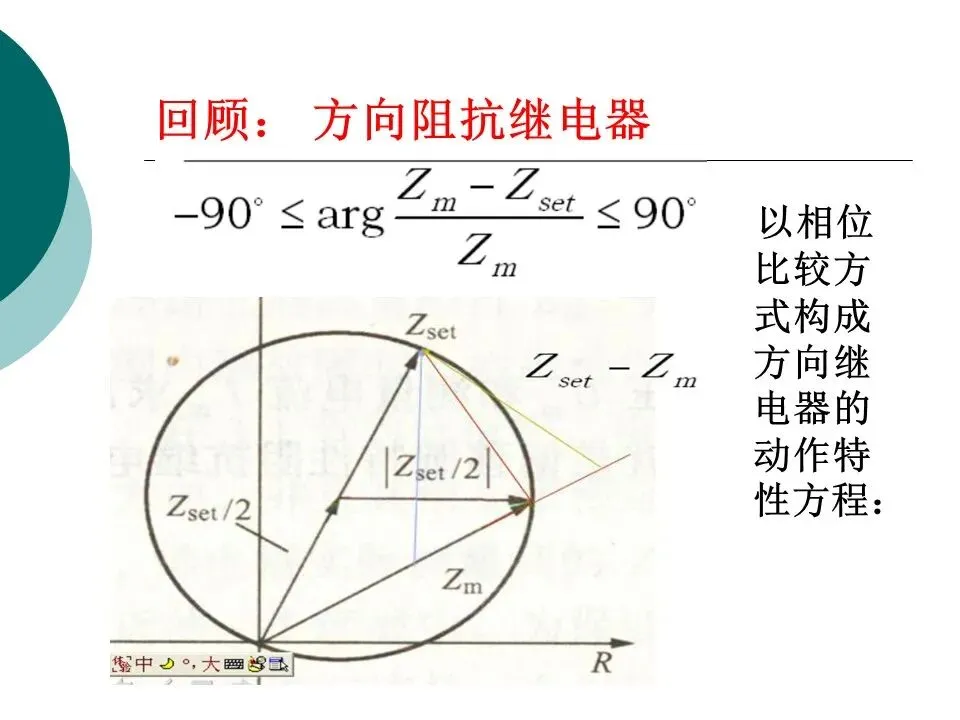

Ⅰ段和Ⅱ段构成主保护，采用方向阻抗继电器；

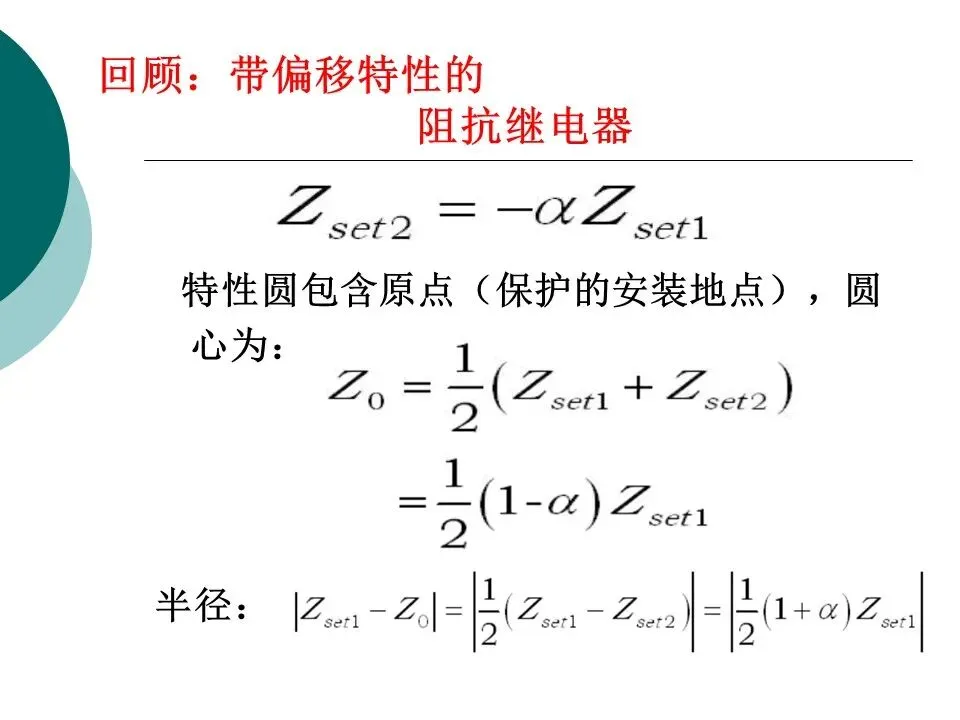

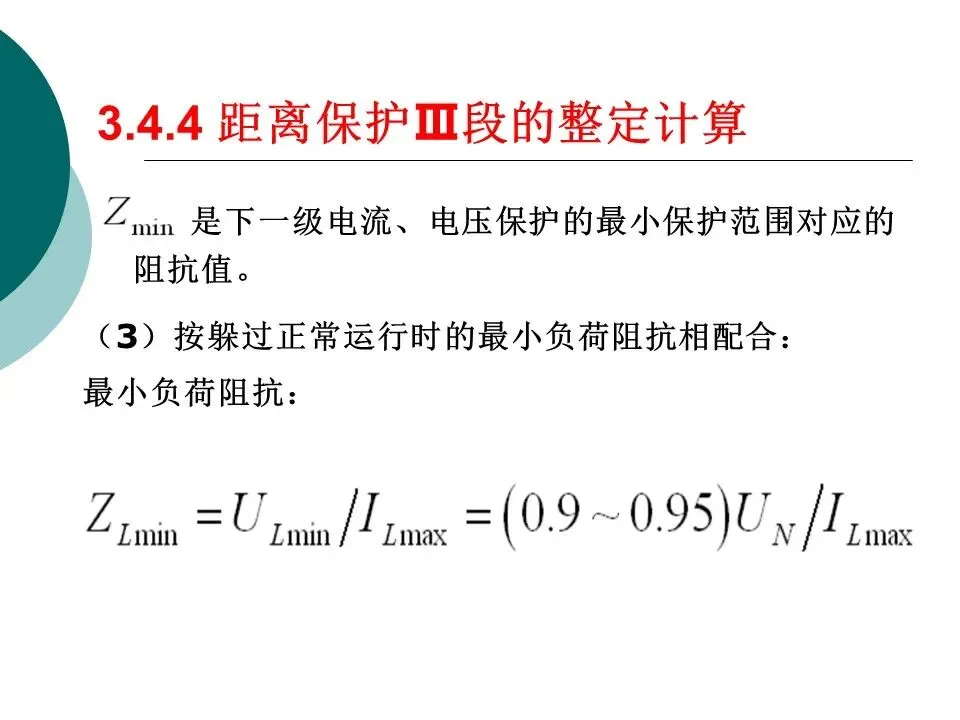

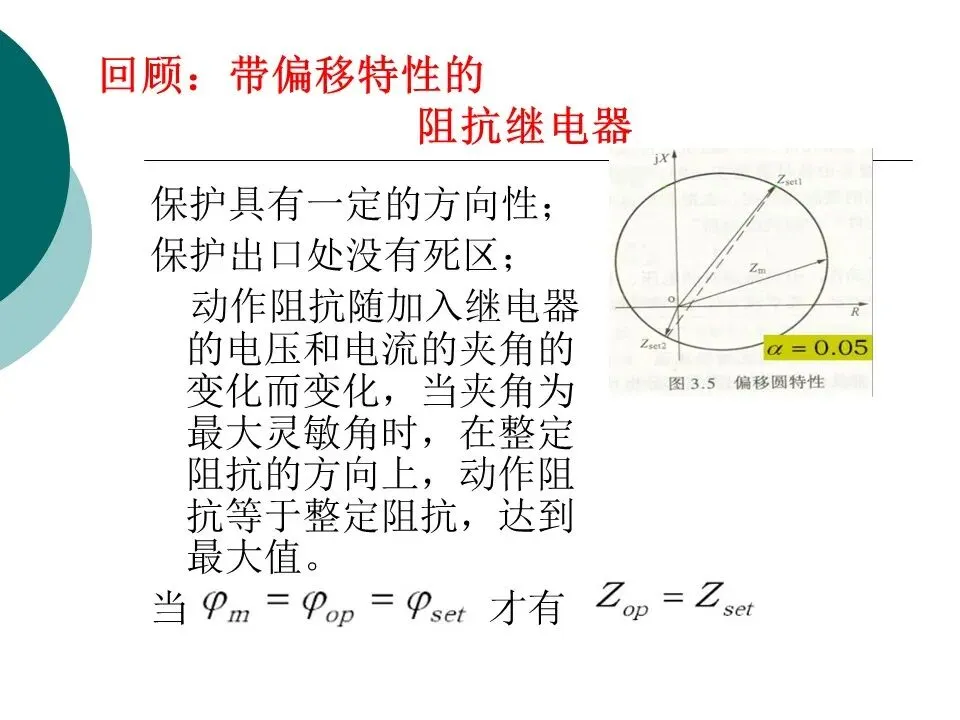

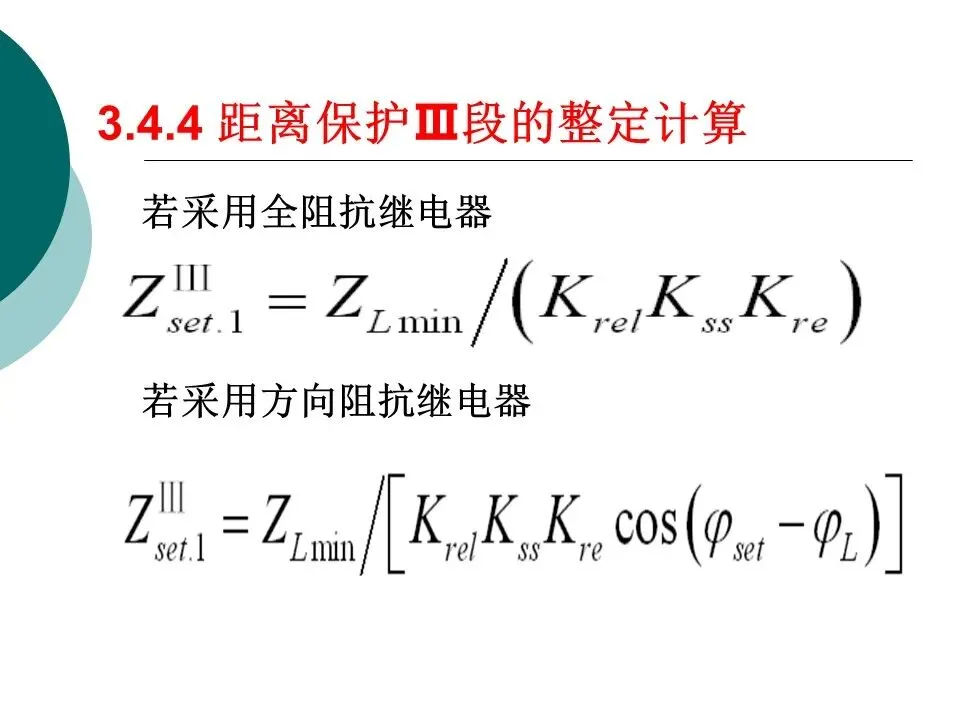

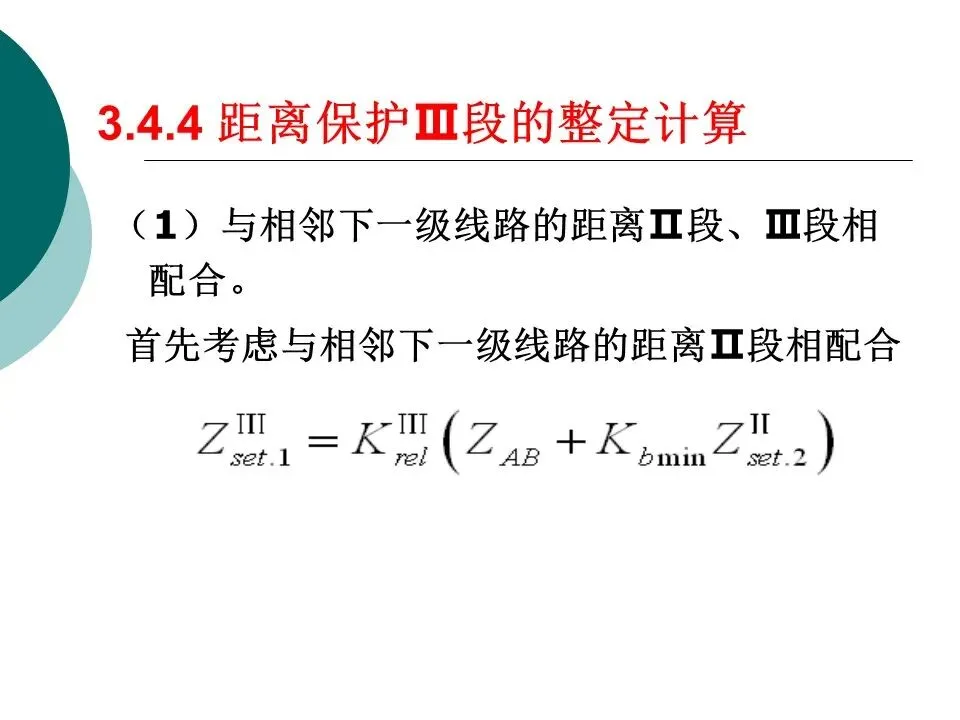

Ⅲ段构成本线路的近后备，相邻线路的远后备，采用带偏移特性的阻抗继电器。

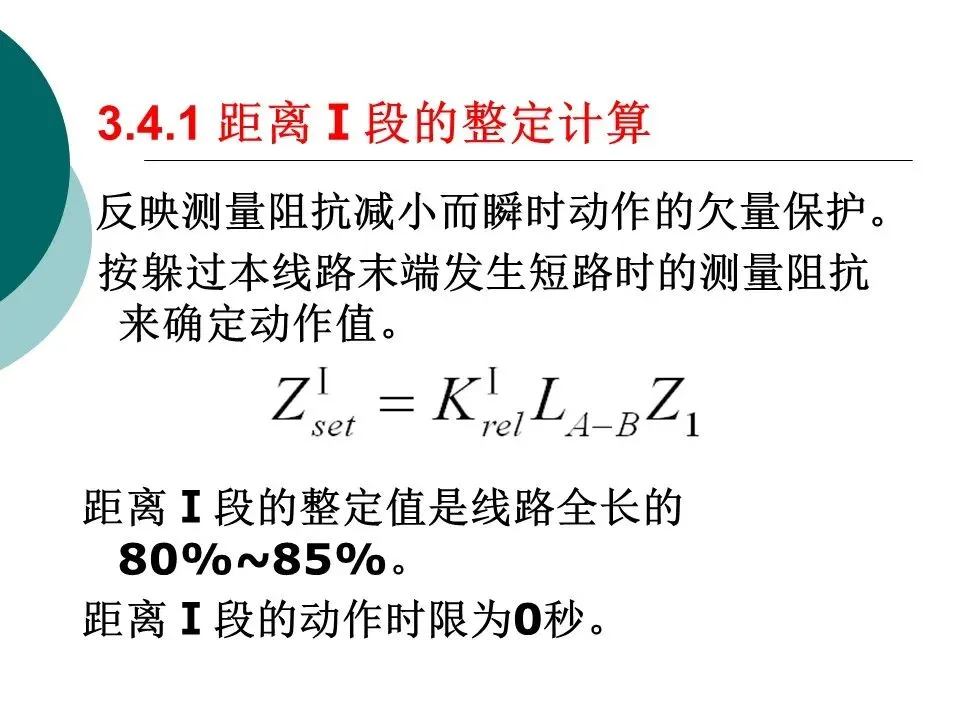

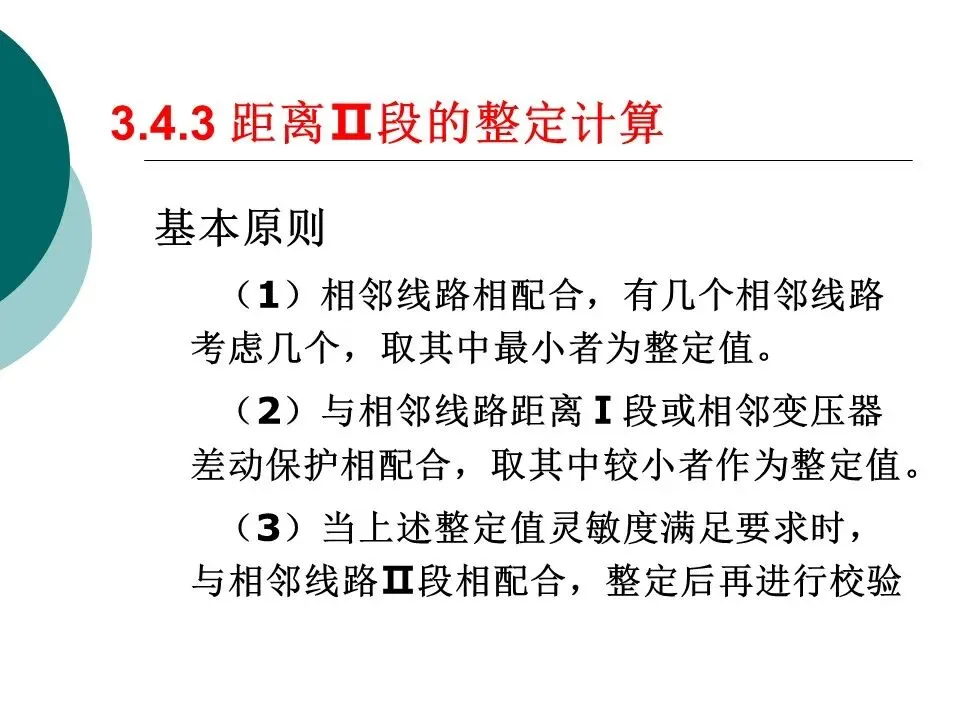

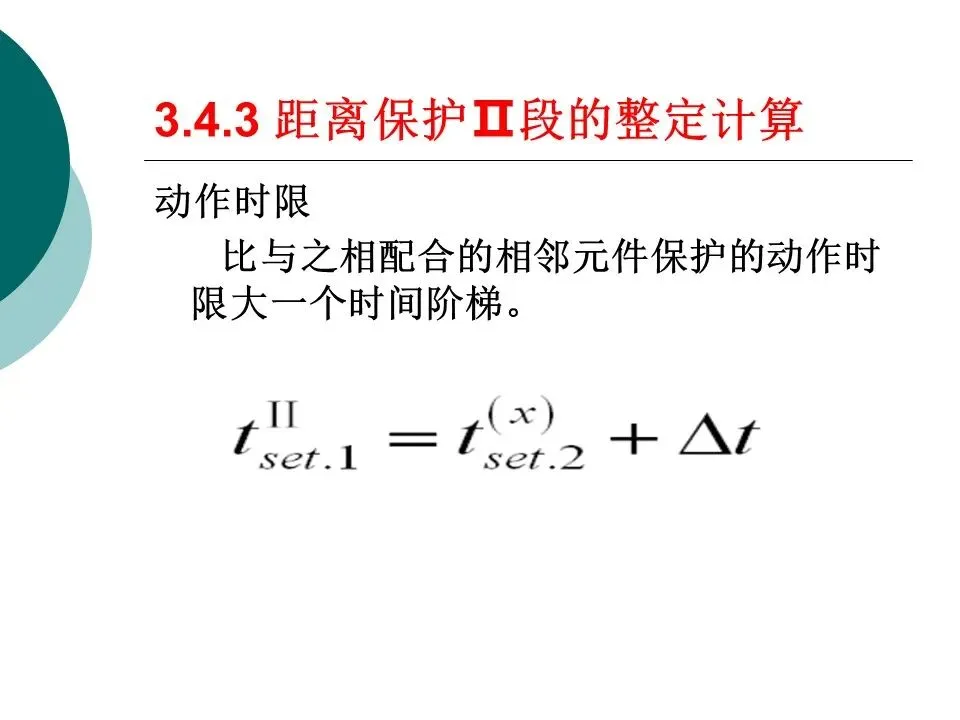

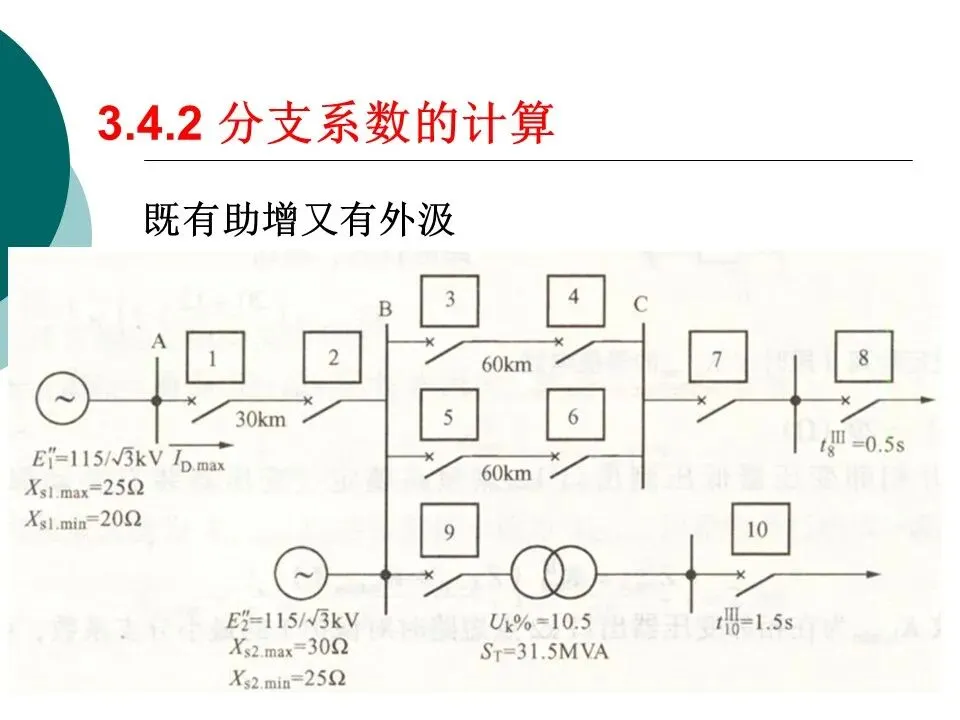

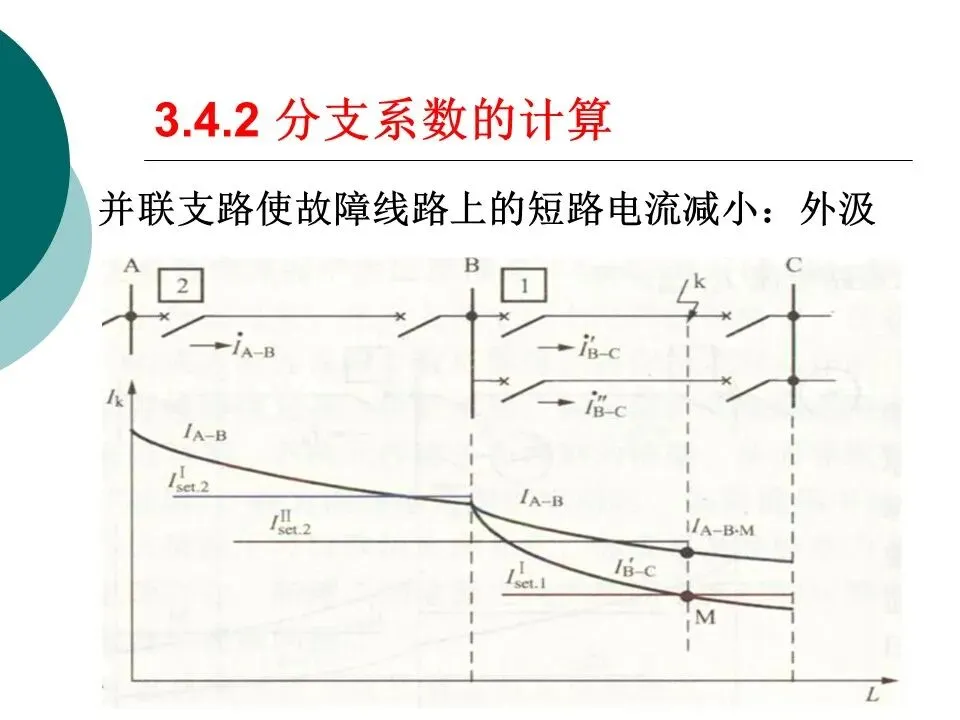

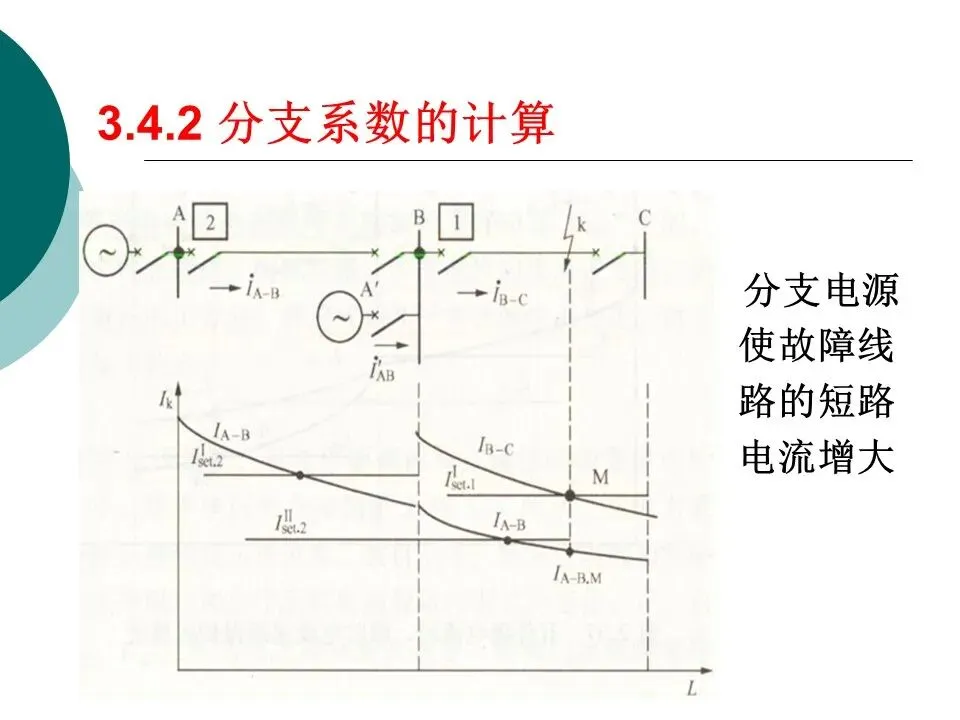

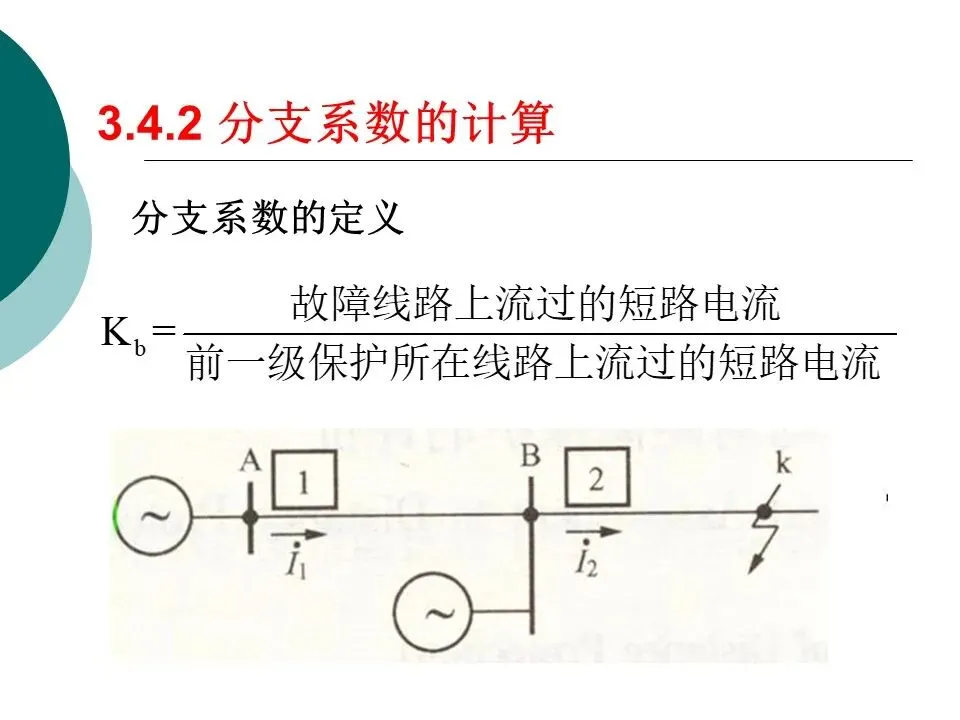

距离Ⅱ段的整定计算

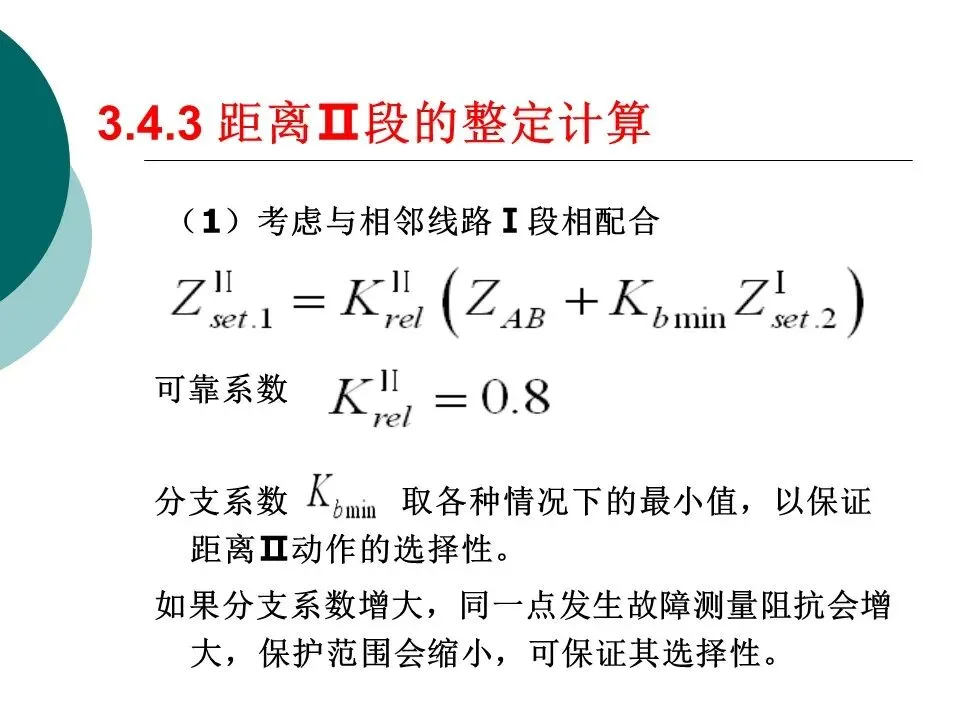

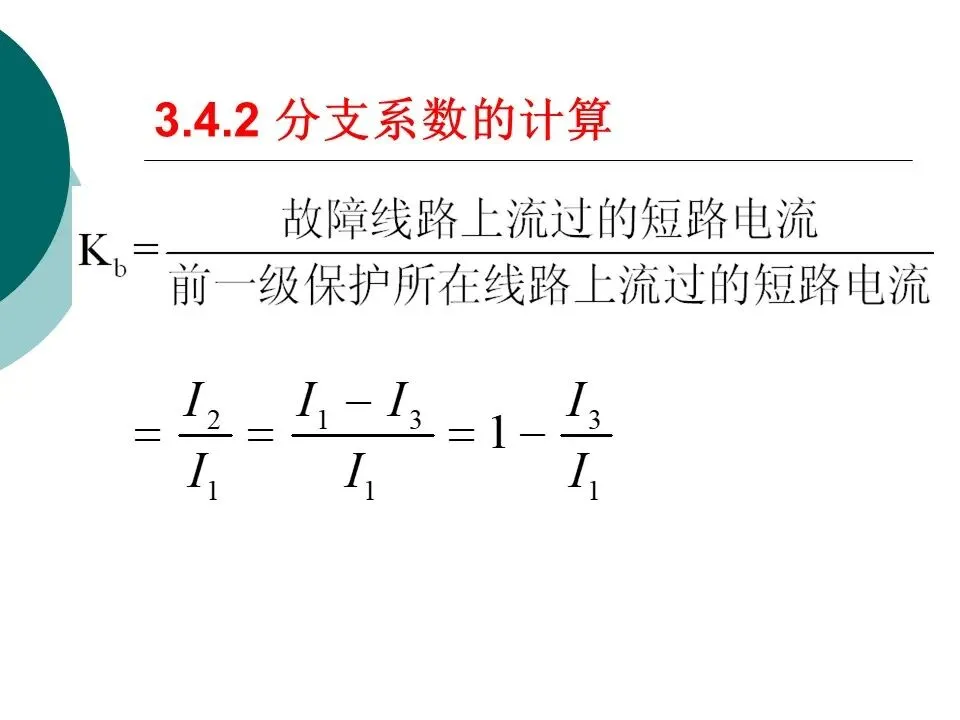

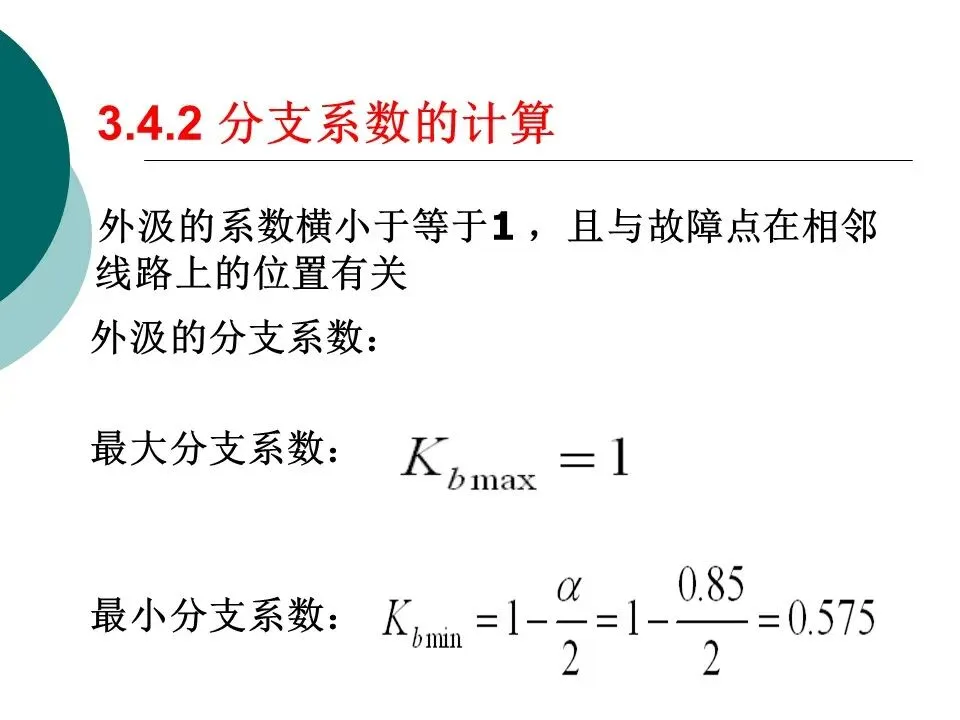

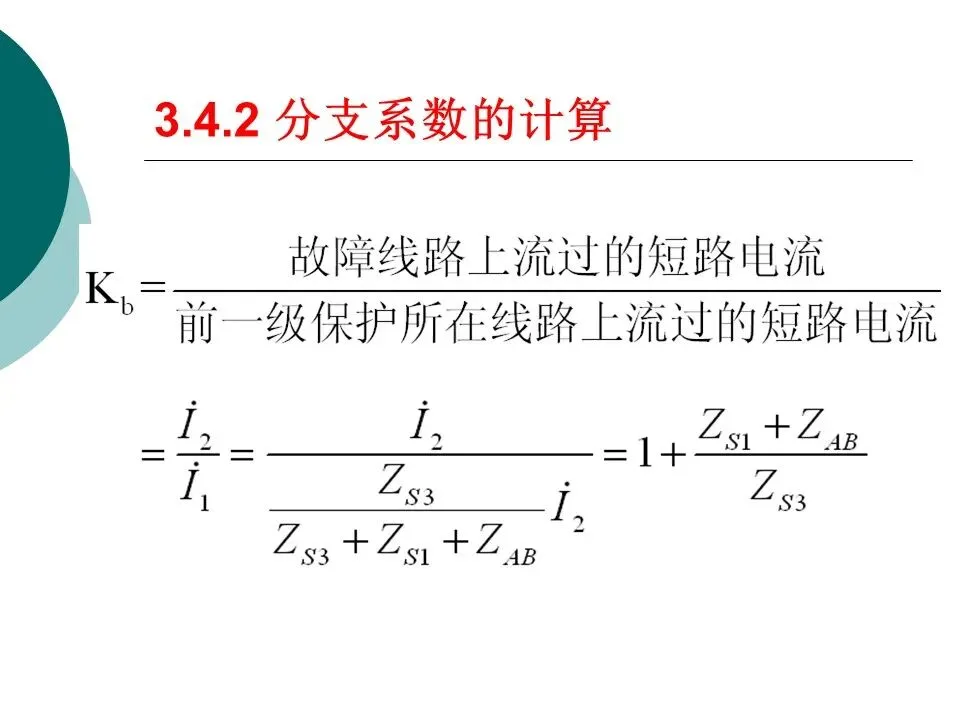

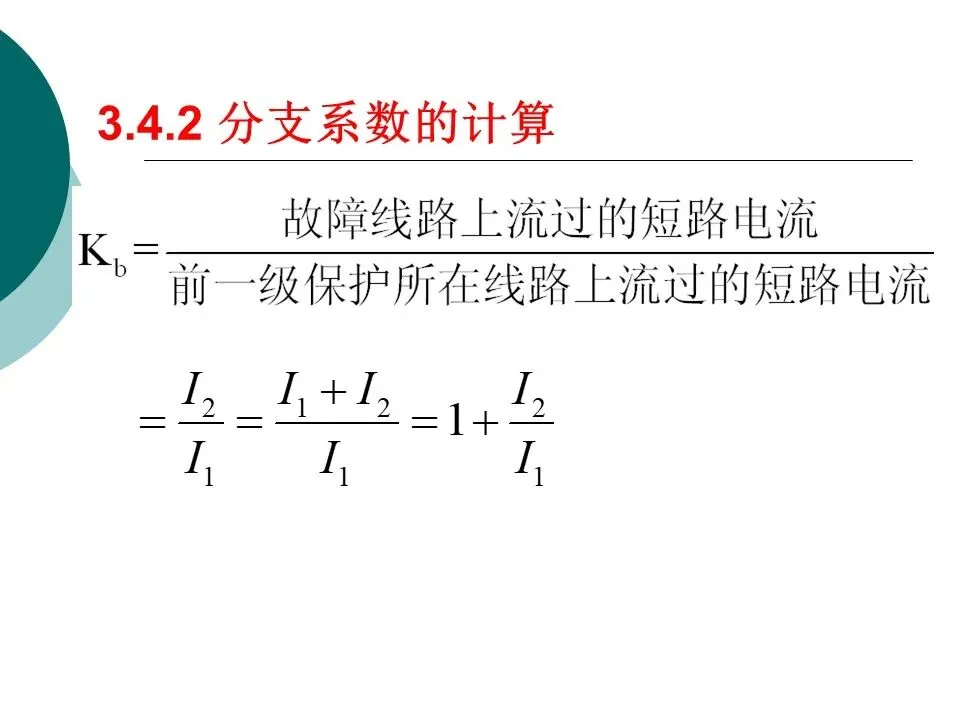

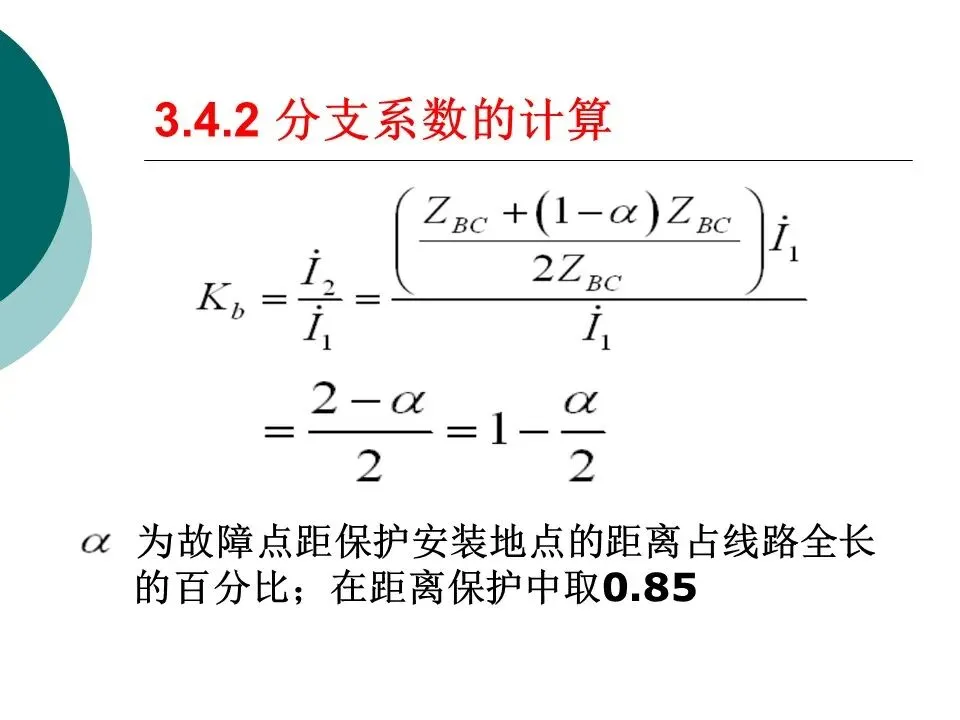

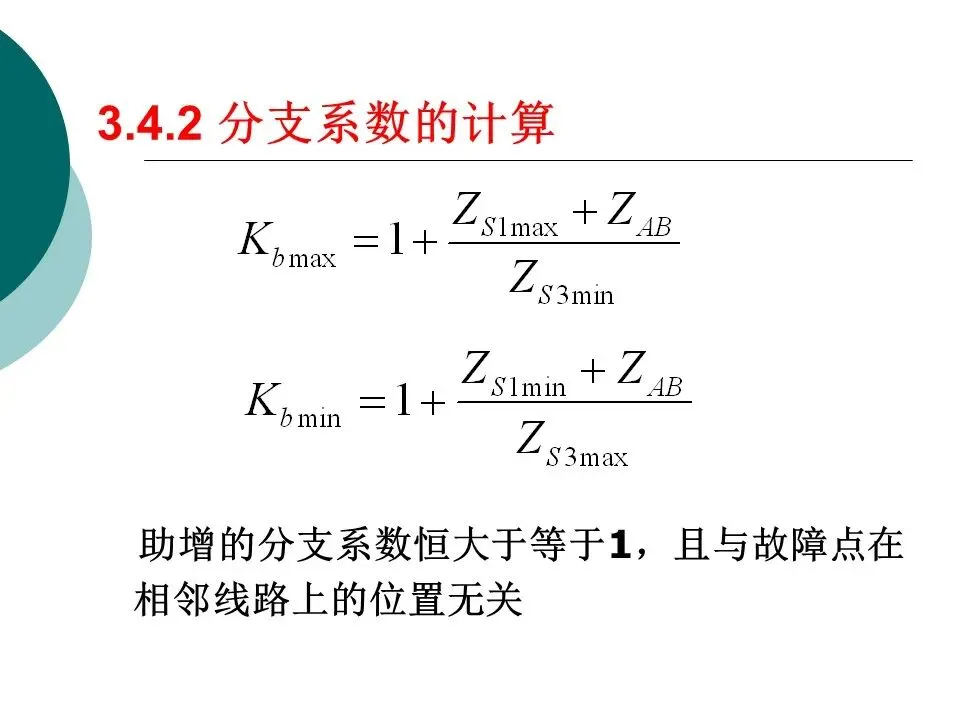

（1）相邻线路相配合，有几个相邻线路考虑几个，取其中最小者为整定值。

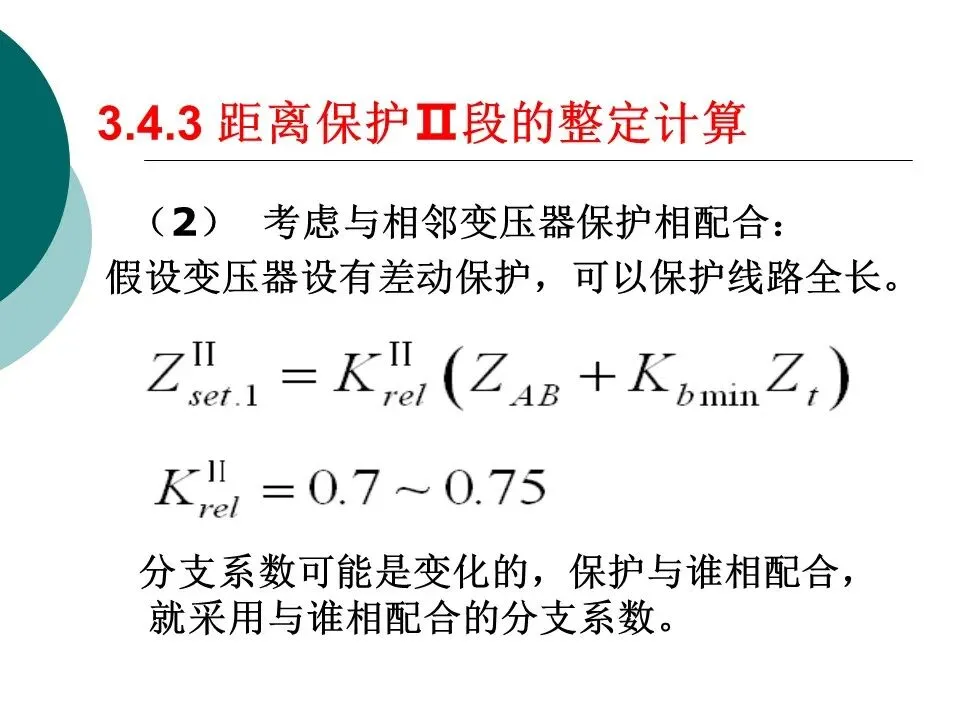

（2）与相邻线路距离Ⅰ段或相邻变压器差动保护相配合，取其中较小者作为整定值。

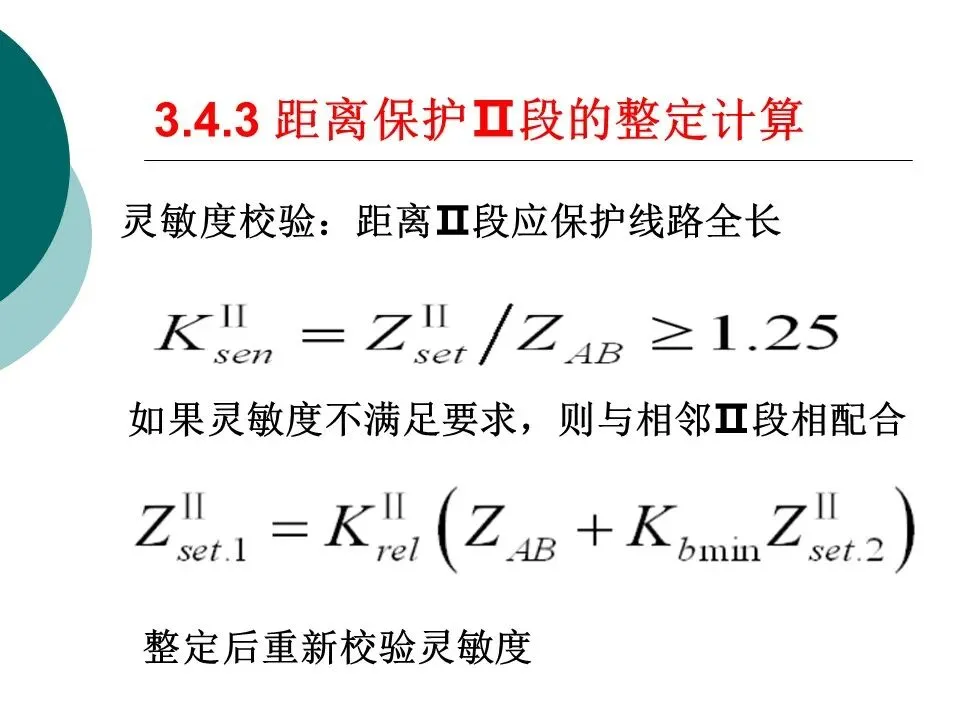

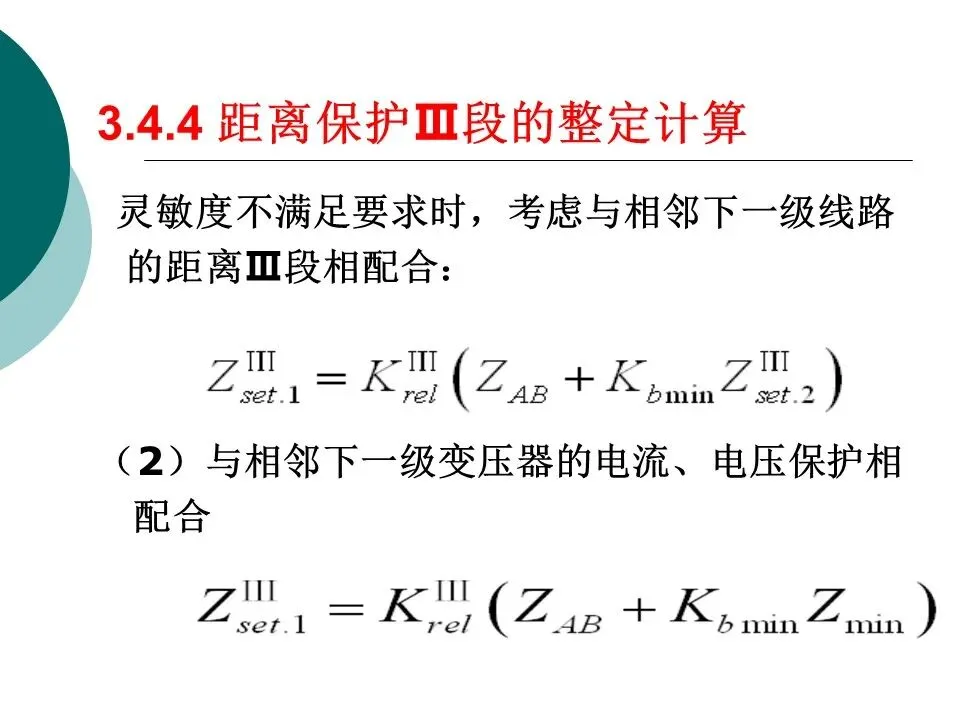

（3）当上述整定值灵敏度满足要求时，与相邻线路Ⅱ段相配合，整定后再进行校验
