变压器差动保护原理与整定计算.ppt

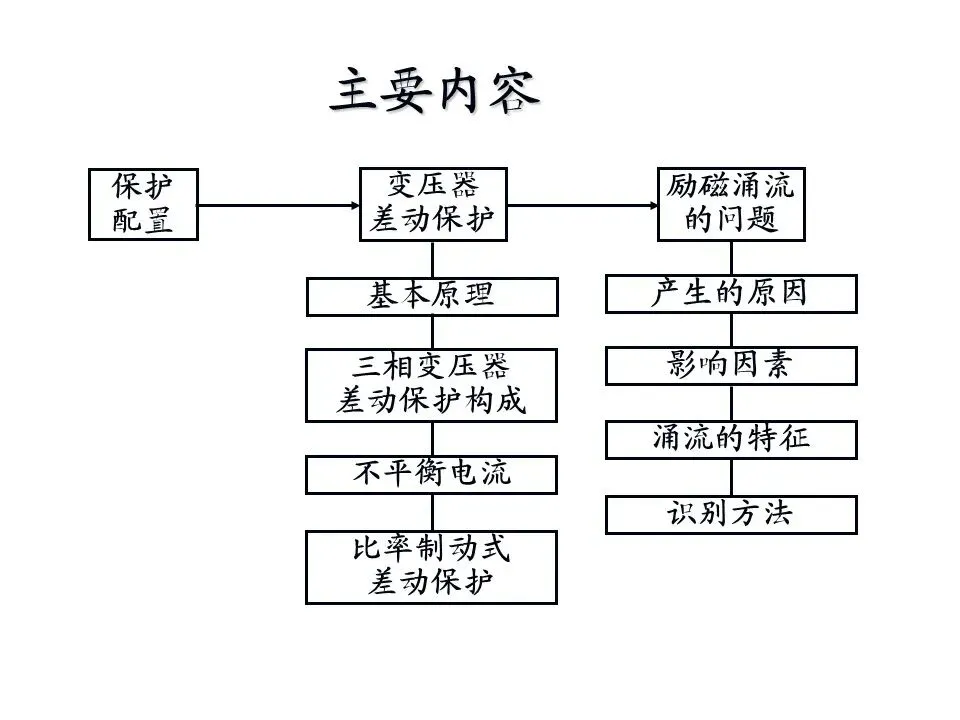

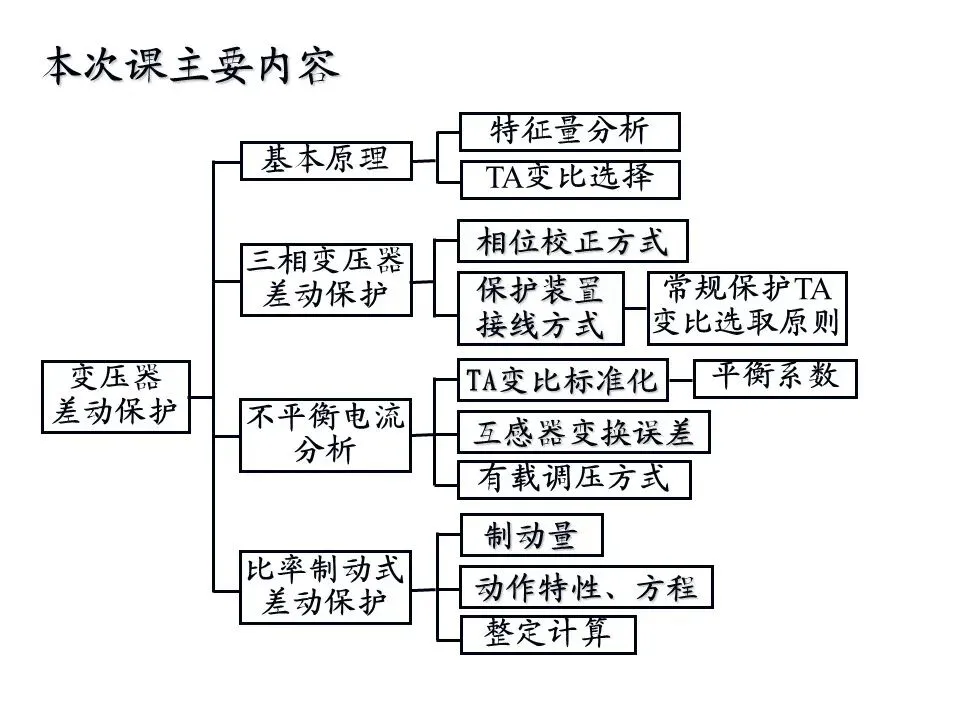

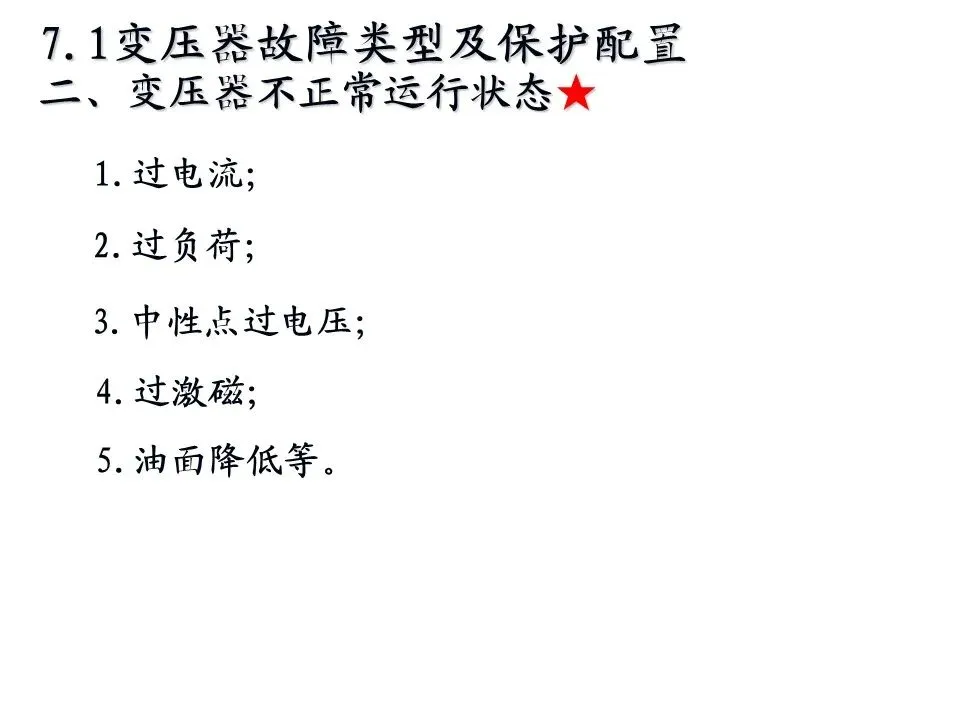

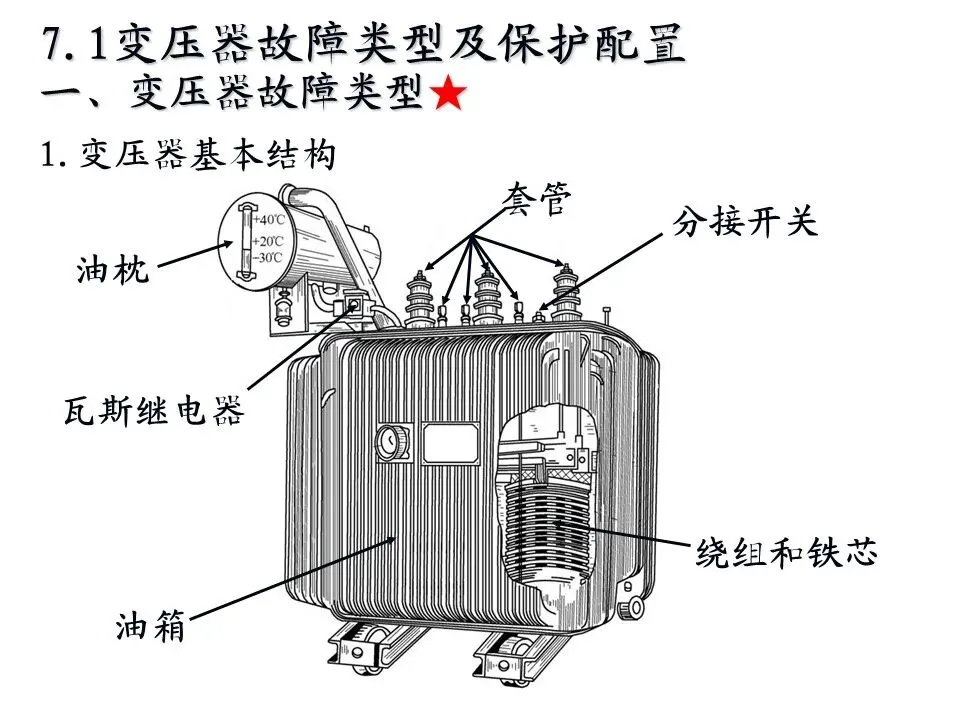

三、变压器保护配置

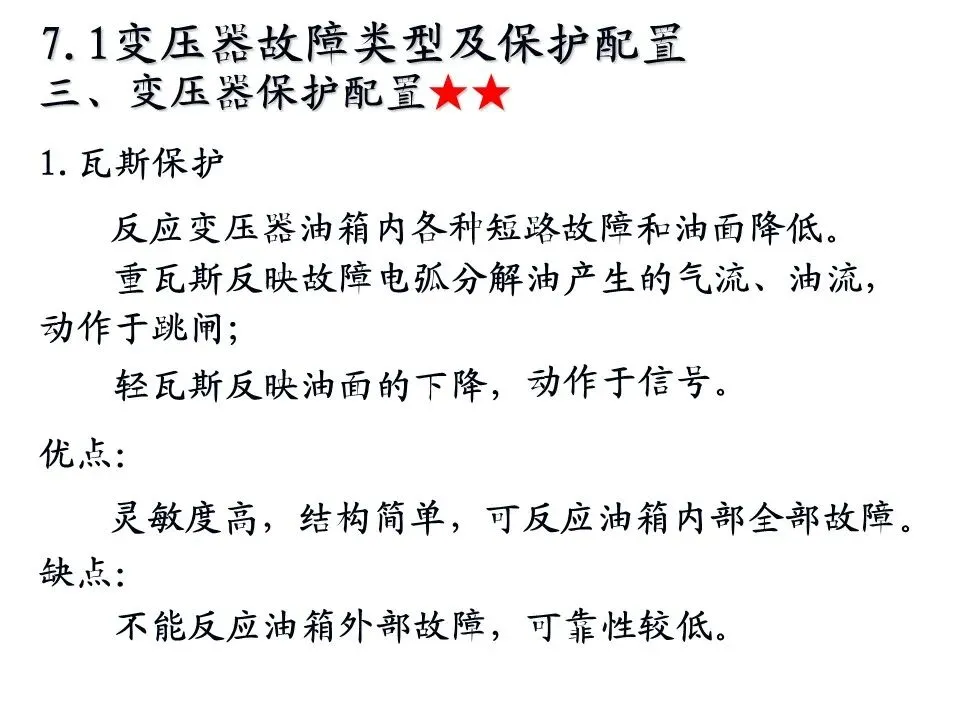

1.瓦斯保护

反应变压器油箱内各种短路故障和油面降低。

重瓦斯反映故障电弧分解油产生的气流、油流，

轻瓦斯反映油面的下降，

优点：

灵敏度高，结构简单，可反应油箱内部全部故障。

缺点：

不能反应油箱外部故障，可靠性较低。

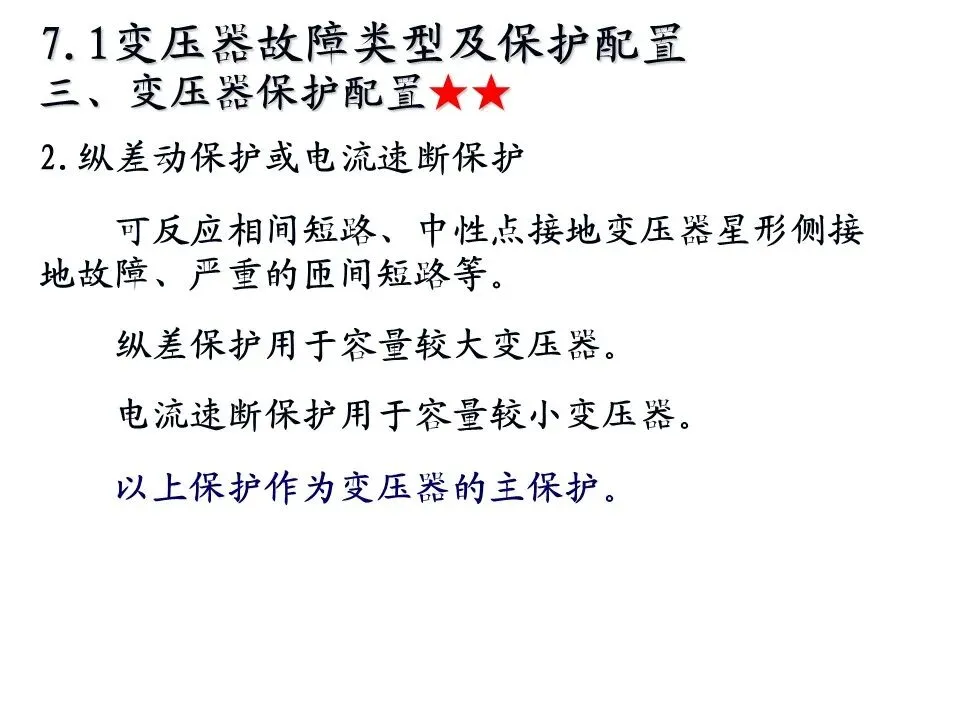

2.纵差动保护或电流速断保护

可反应相间短路、中性点接地变压器星形侧接地故障、严重的匝间短路等。

纵差保护用于容量较大变压器。

电流速断保护用于容量较小变压器。

以上保护作为变压器的主保护。

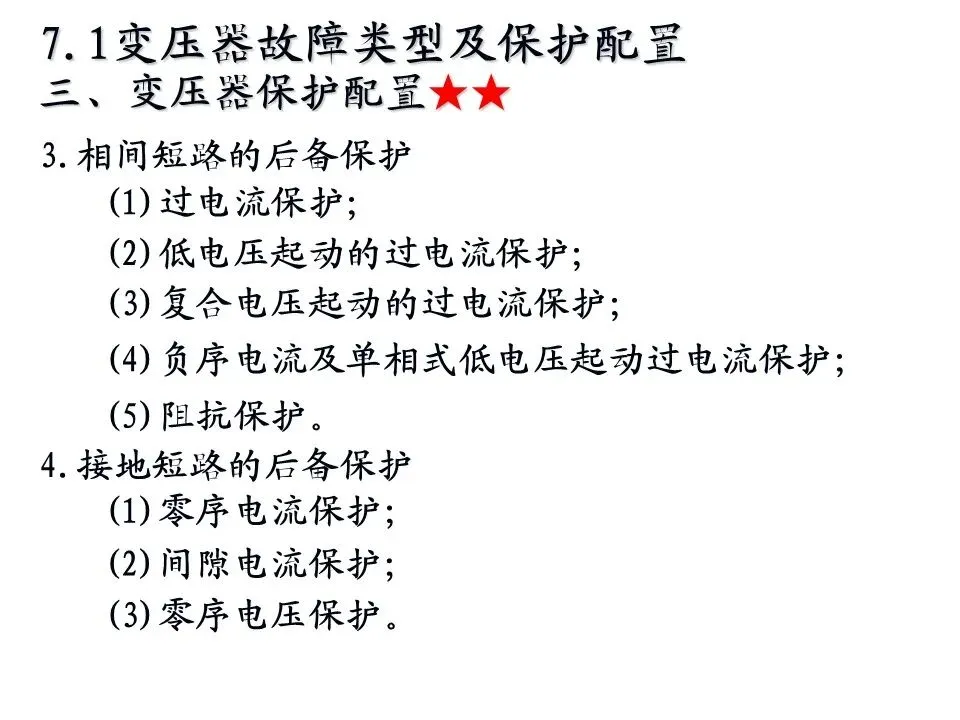

3.相间短路的后备保护

(1)过电流保护；

(2)低电压起动的过电流保护；

(3)复合电压起动的过电流保护；

(4)负序电流及单相式低电压起动过电流保护；

(5)阻抗保护。

4.接地短路的后备保护

(1)零序电流保护；

(2)间隙电流保护；

(3)零序电压保护。

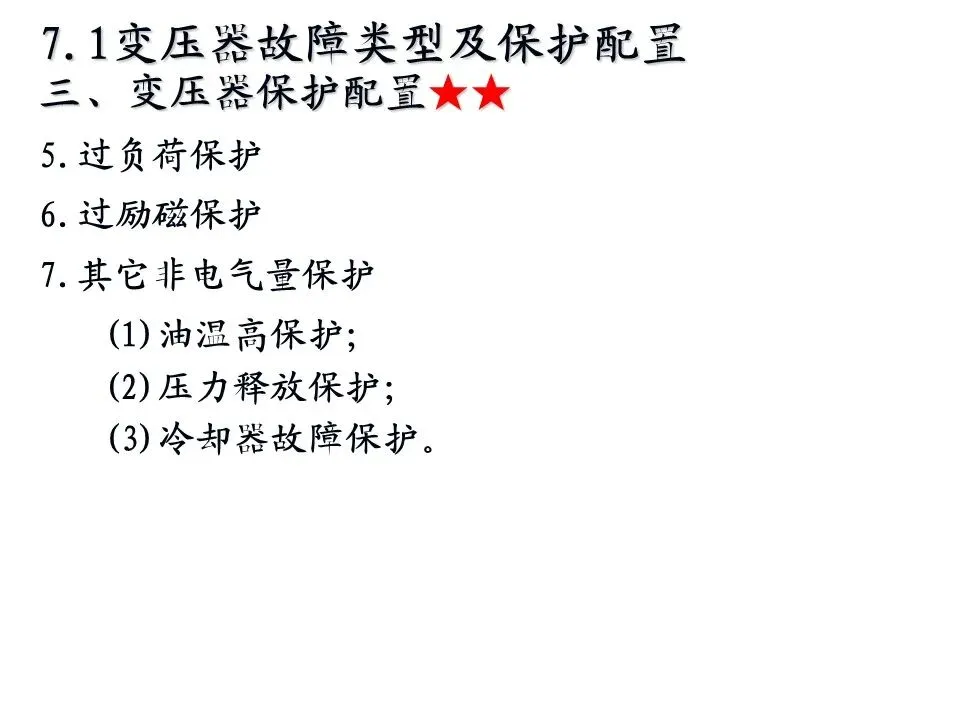

5.过负荷保护

6.过励磁保护

7.其它非电气量保护

(1)油温高保护；

(2)压力释放保护；

(3)冷却器故障保护。

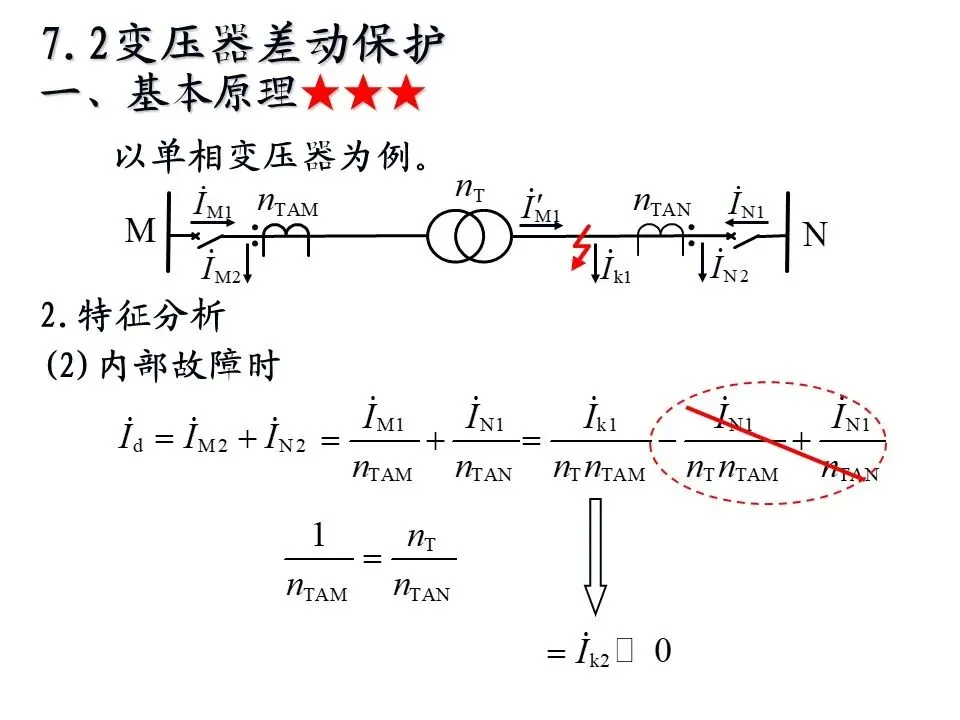

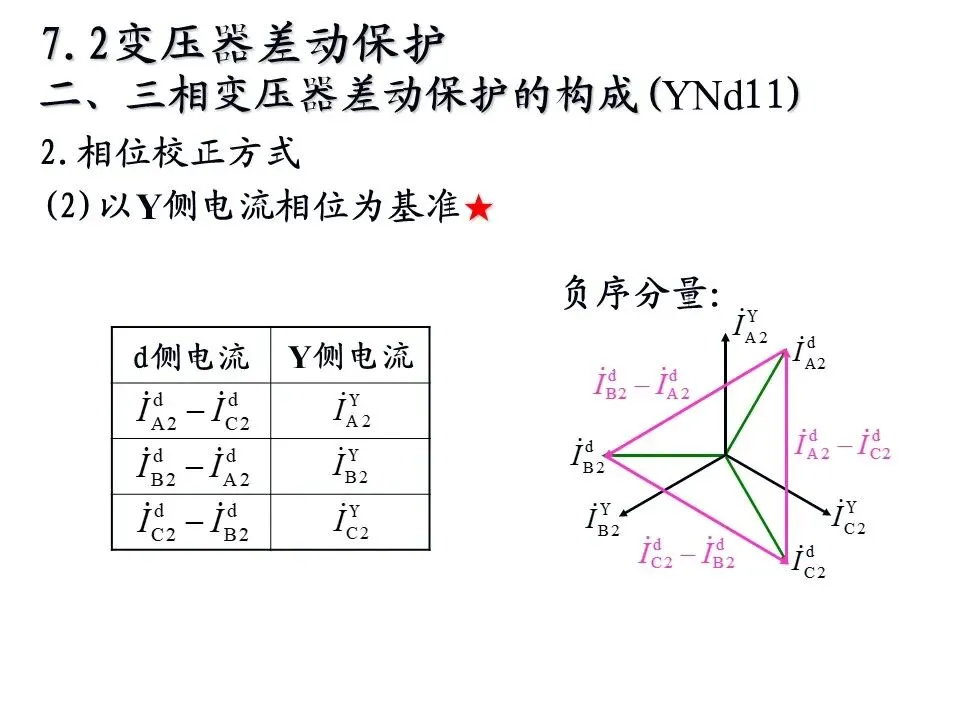

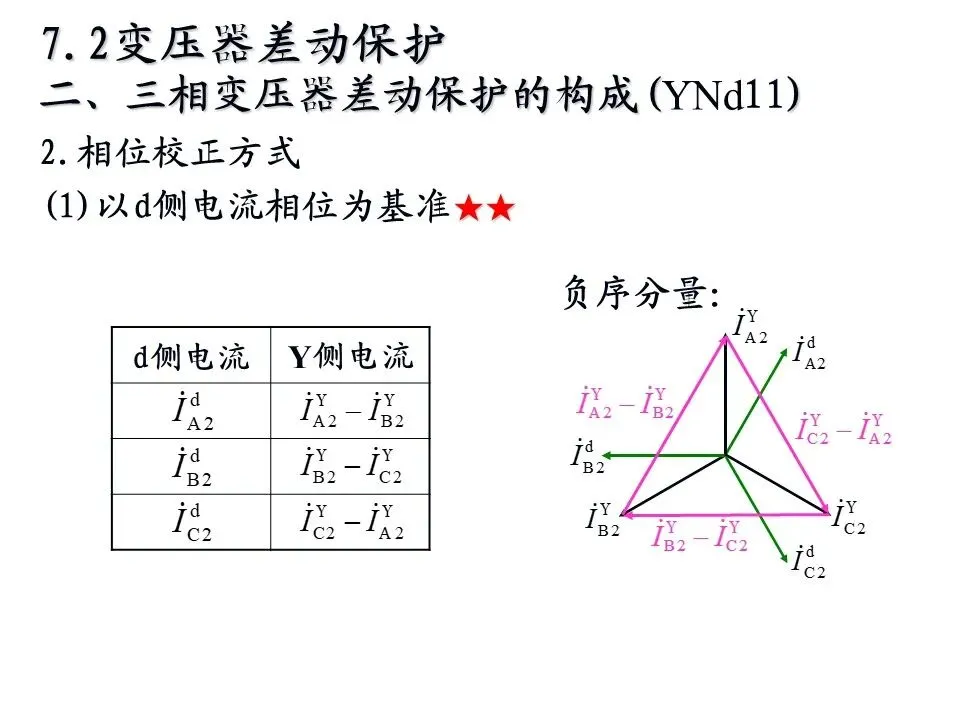

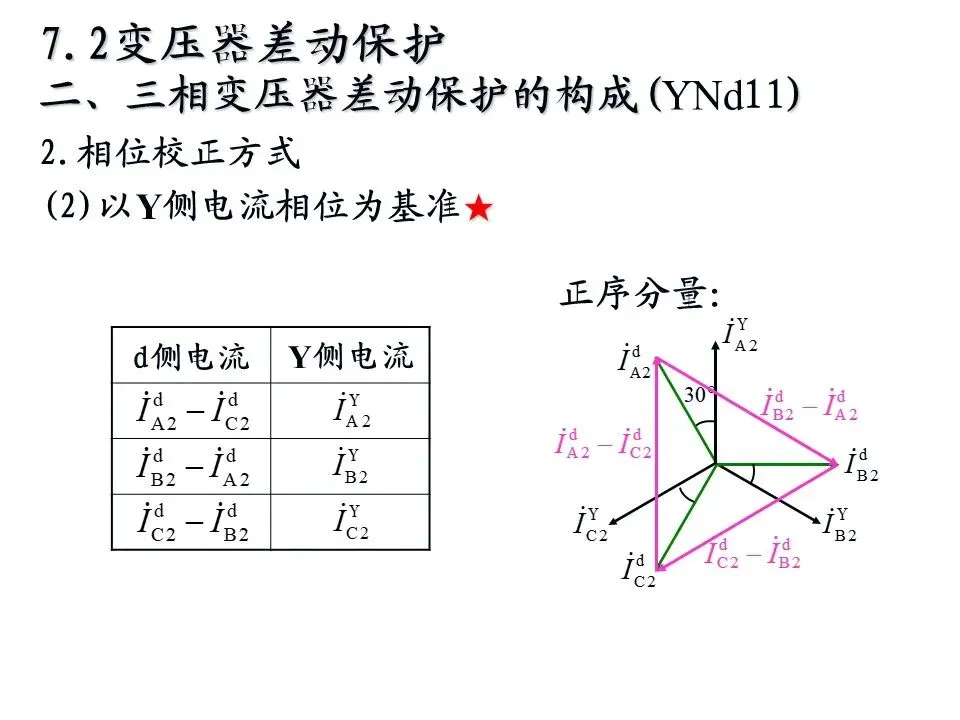

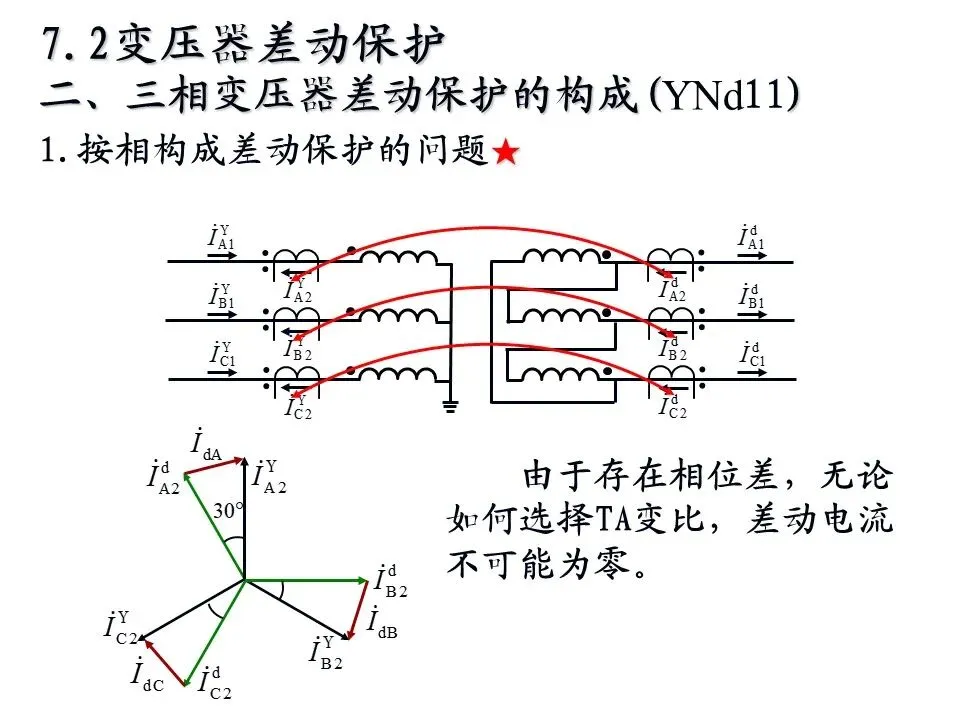

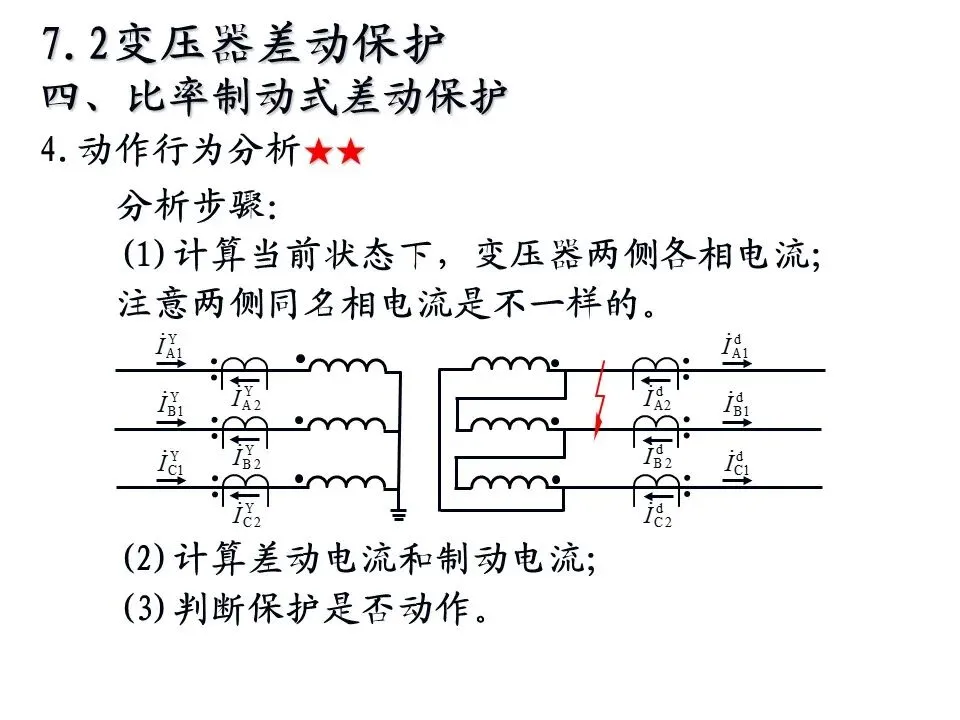

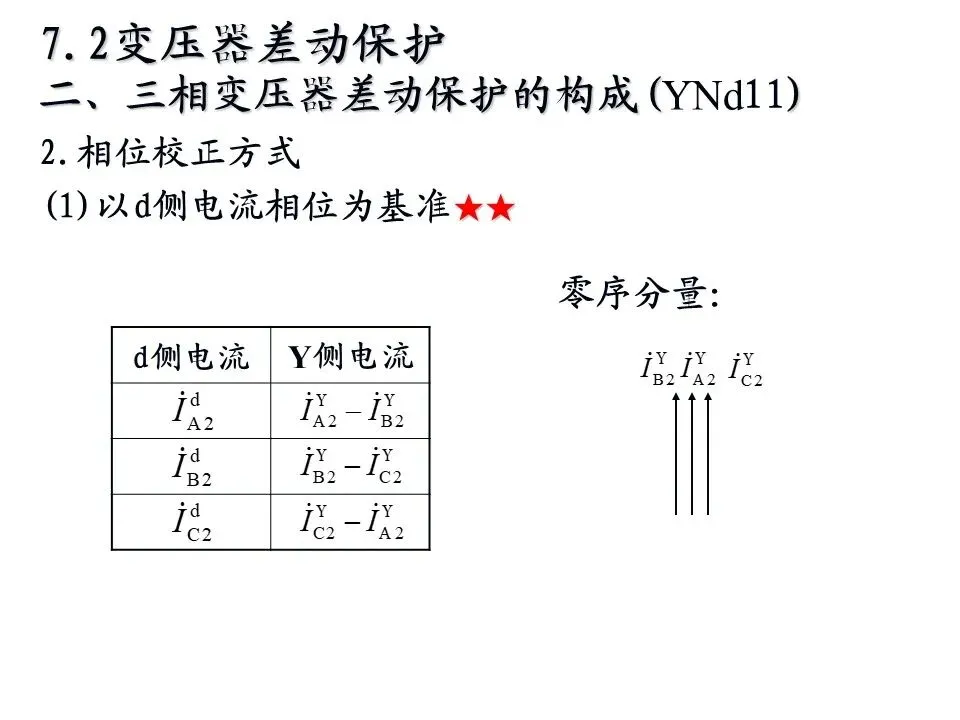

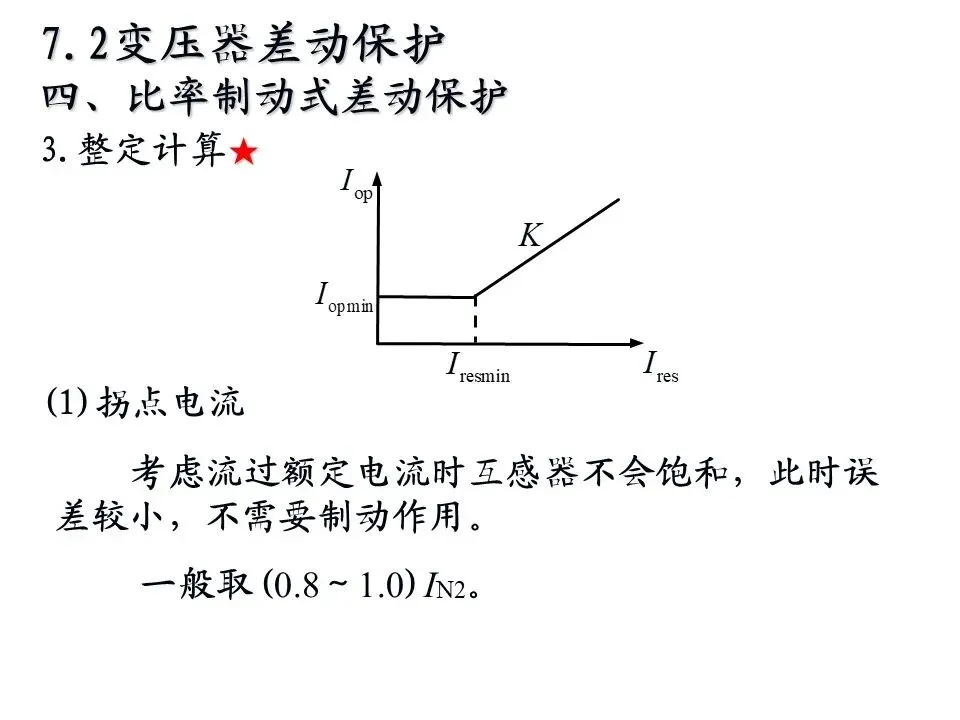

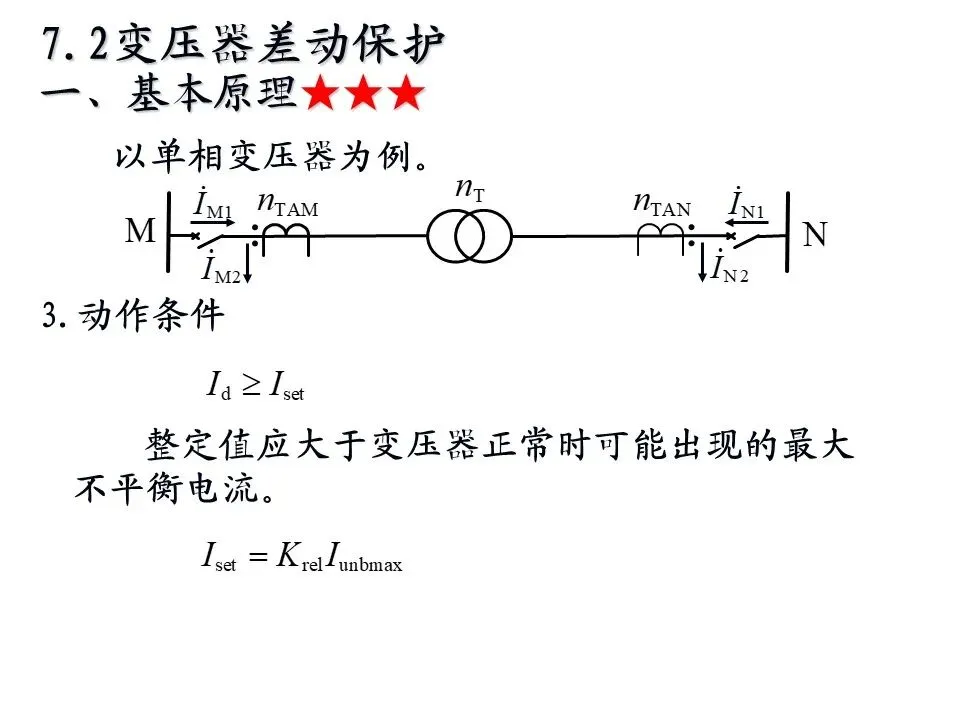

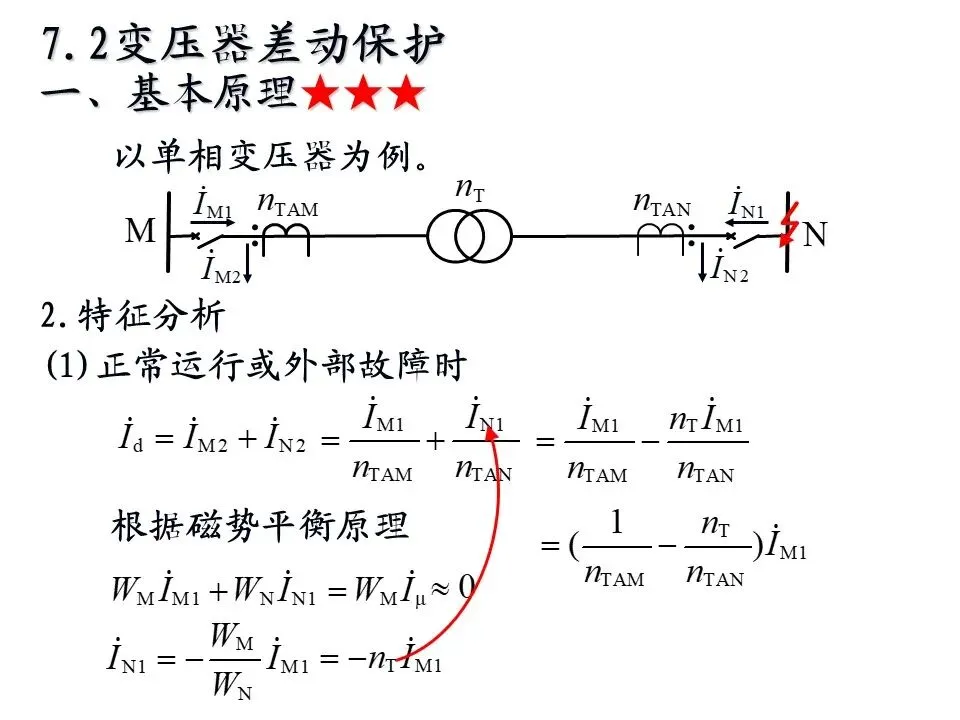

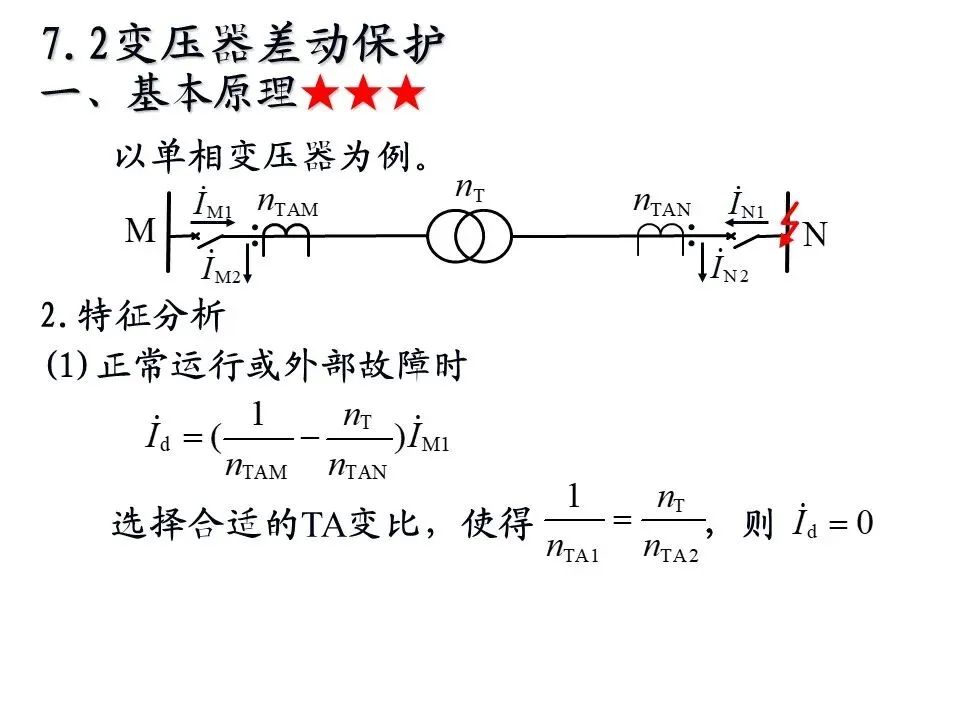

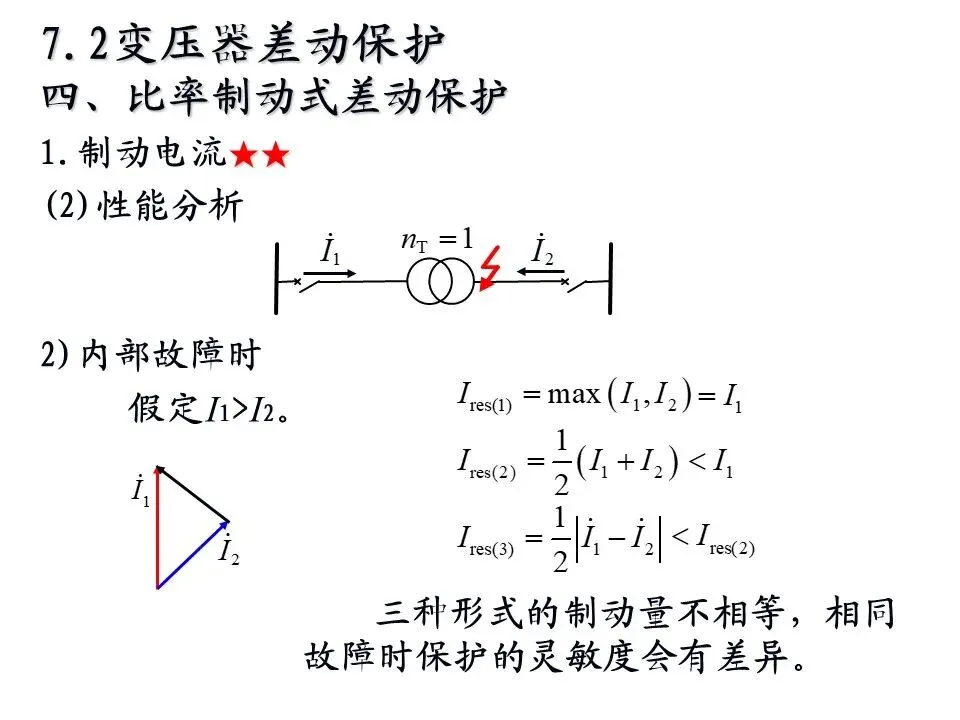

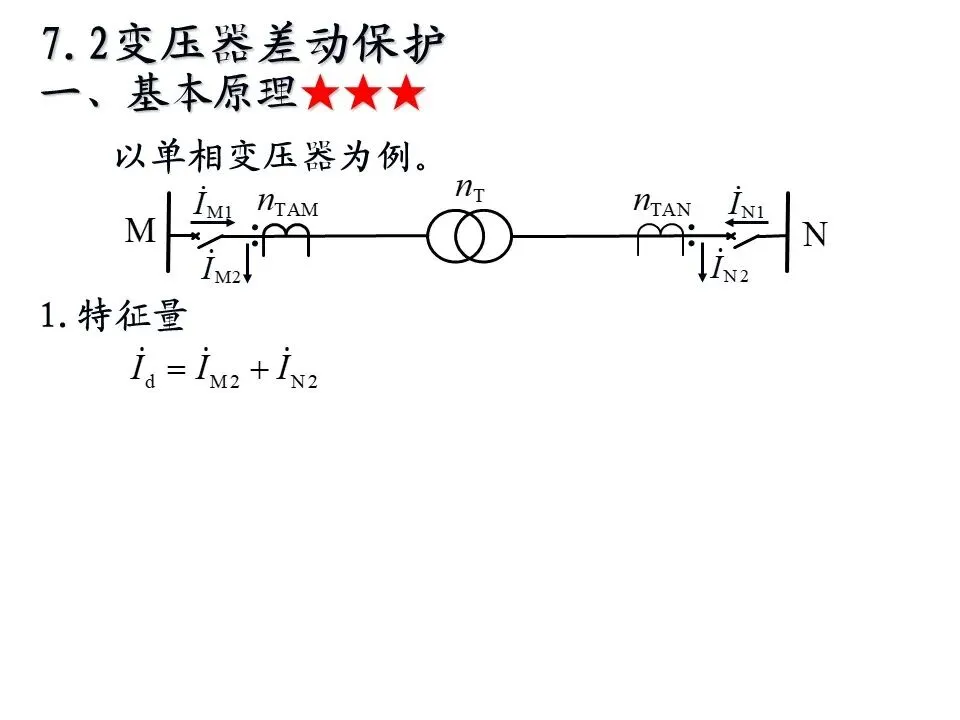

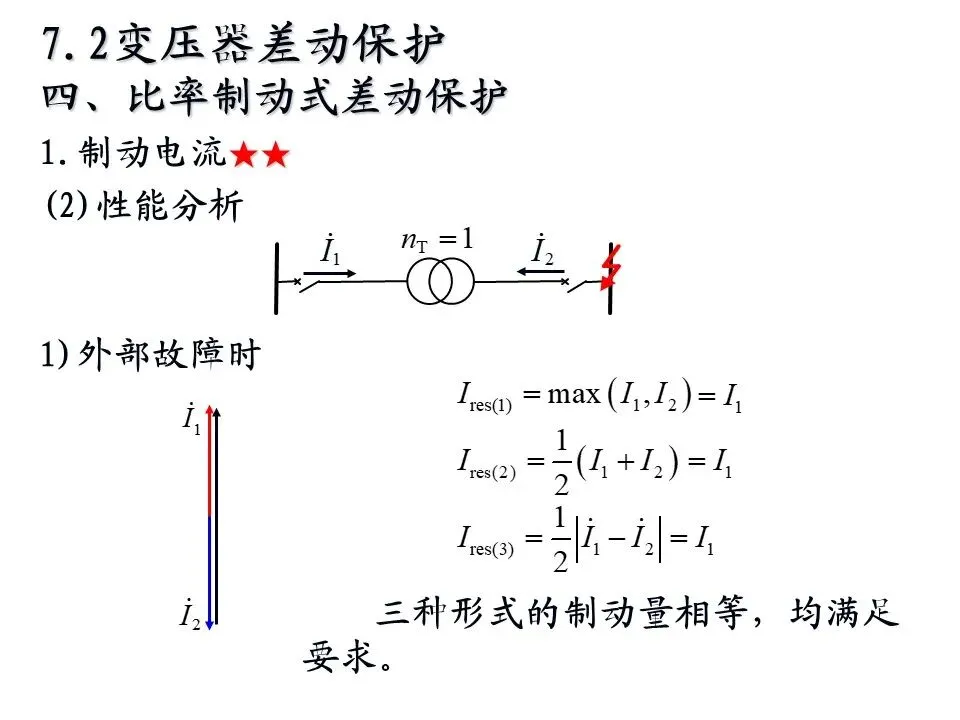

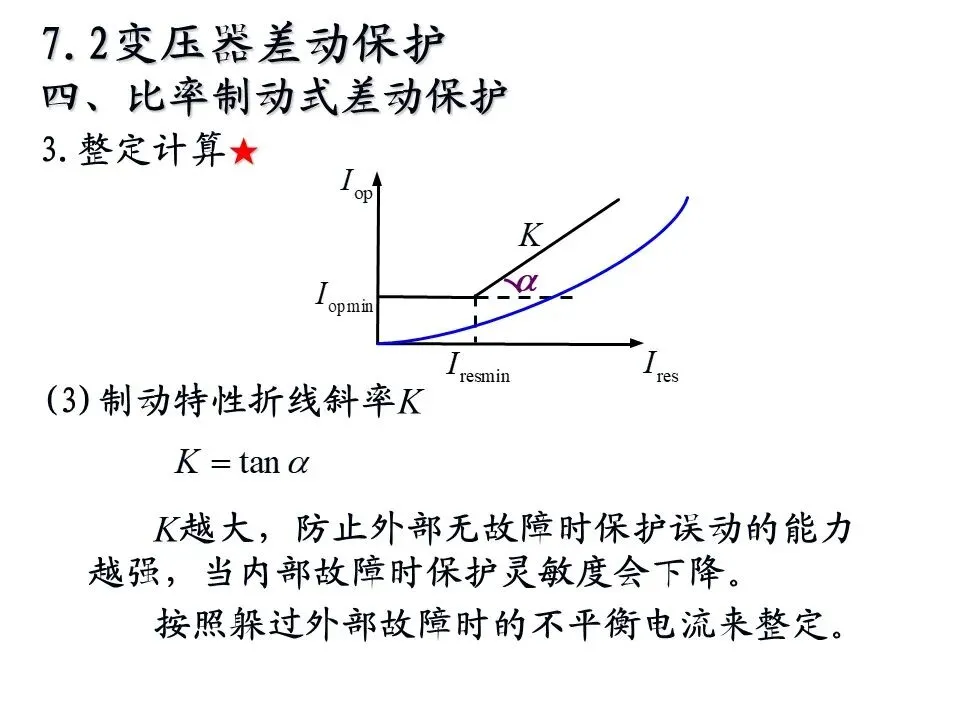

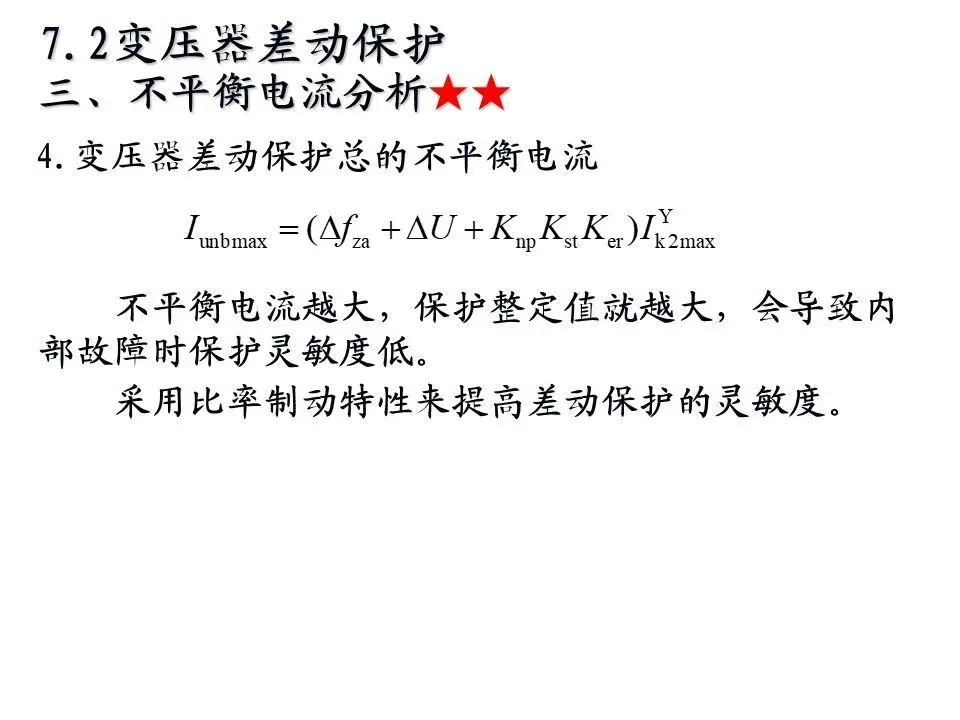

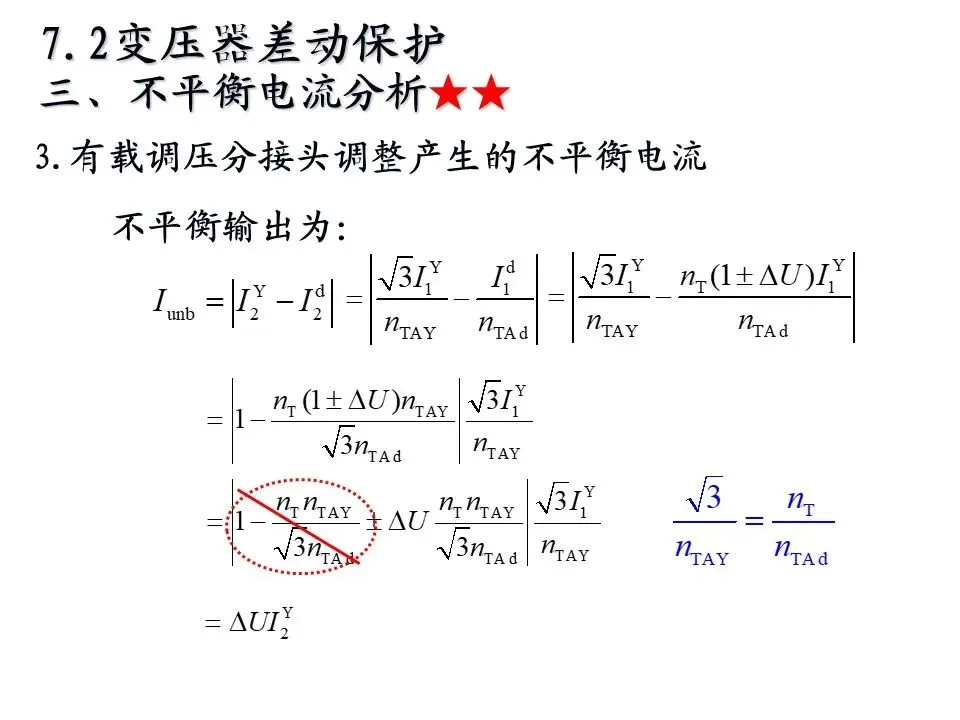

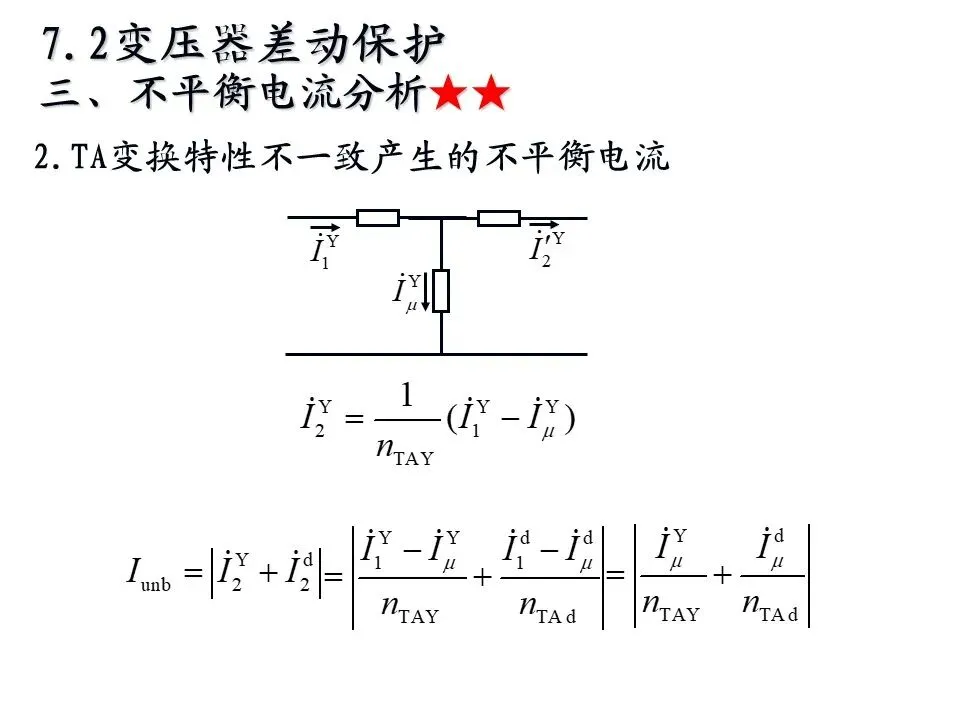

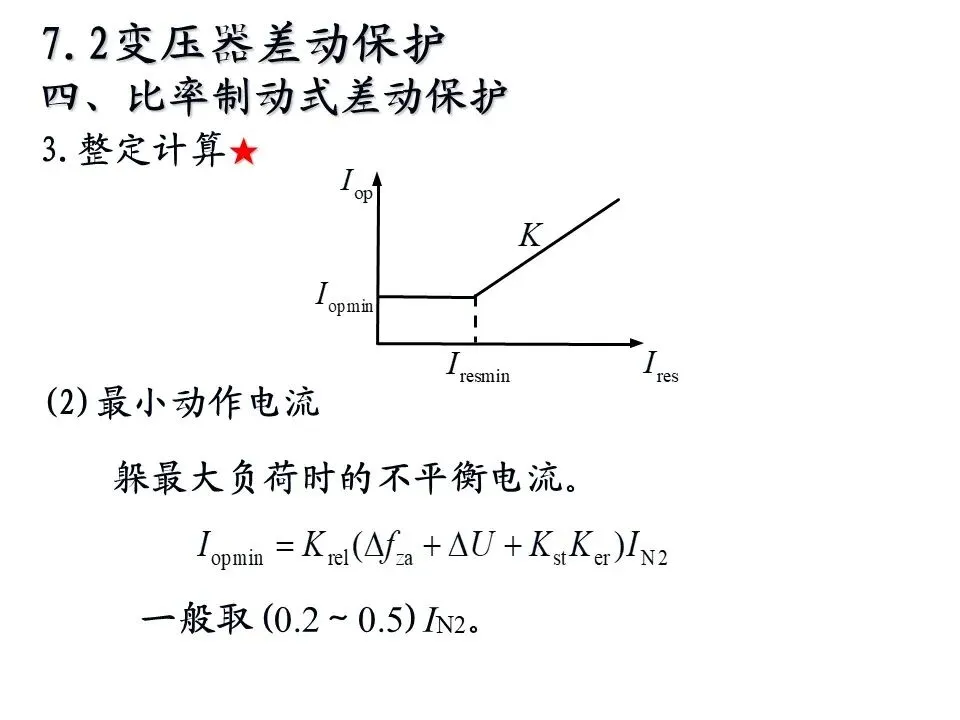

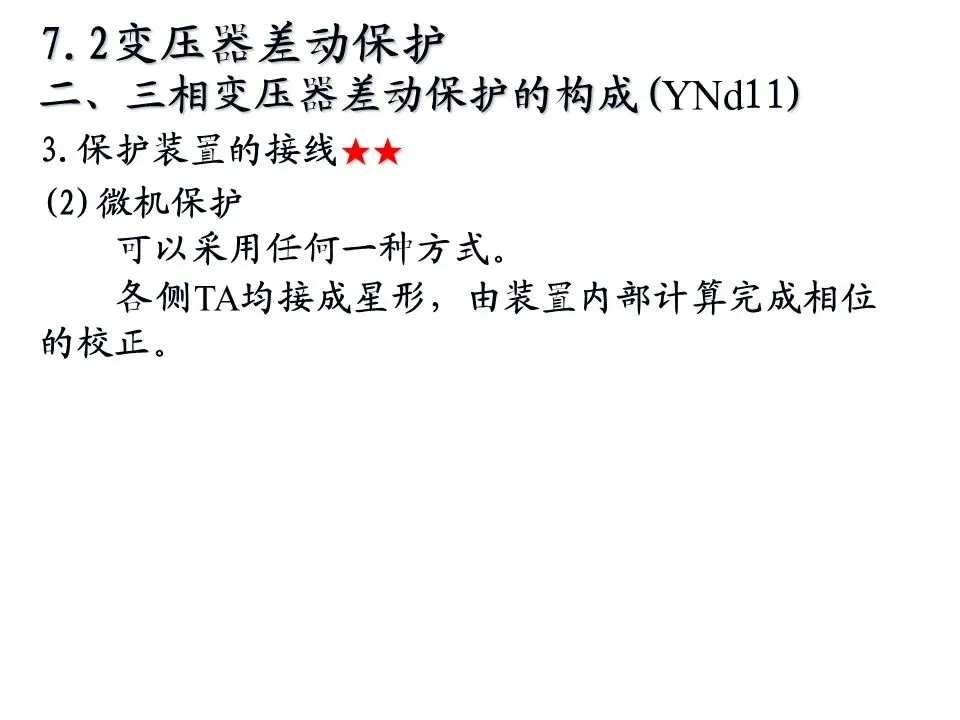

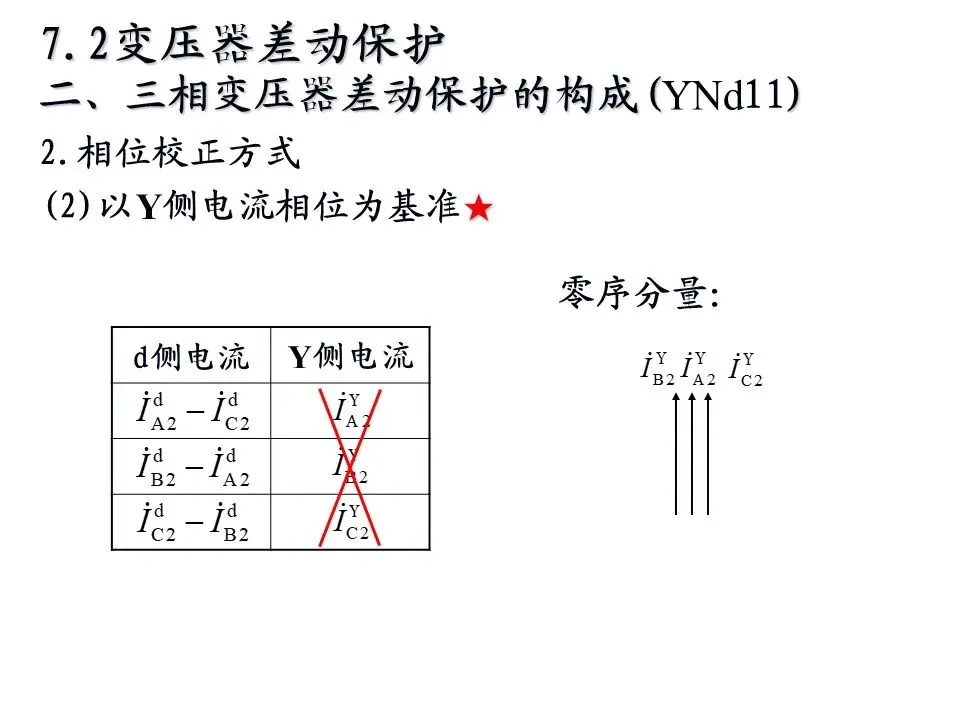

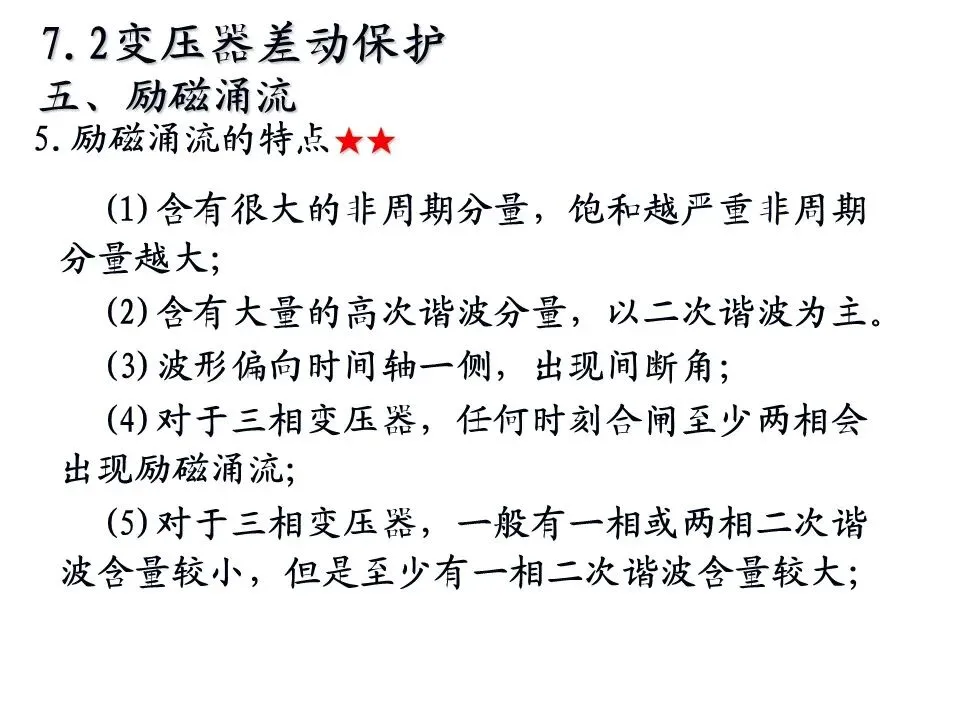

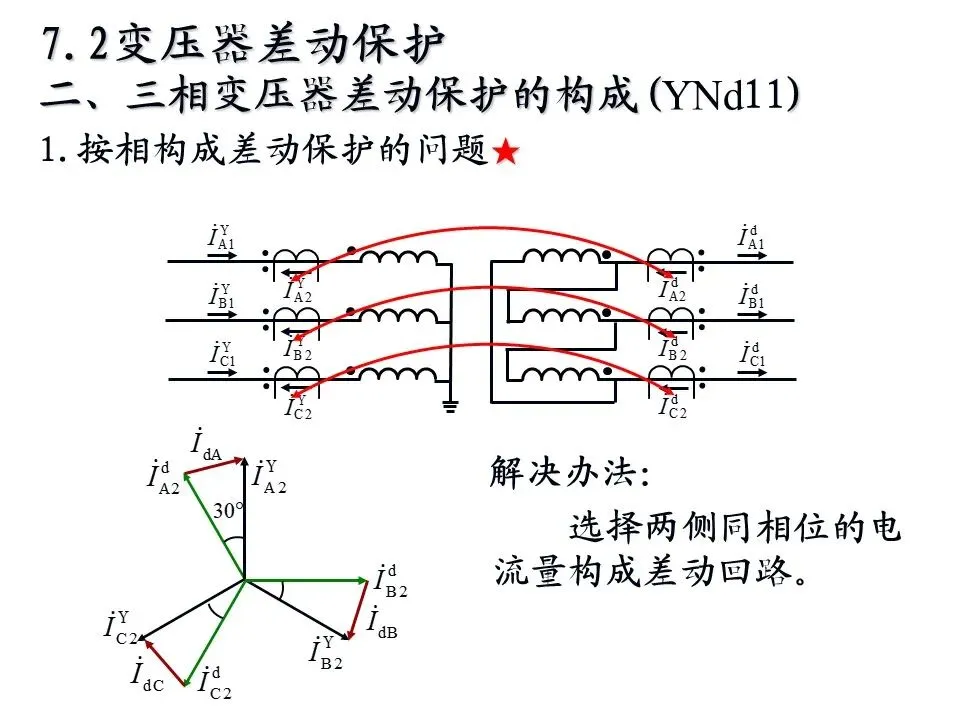

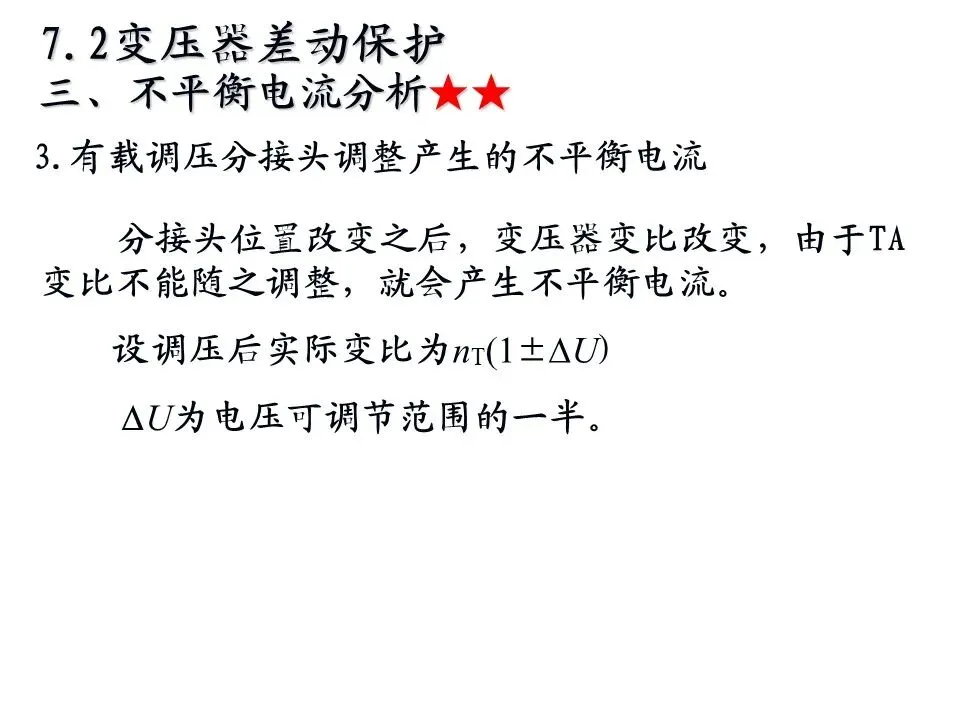

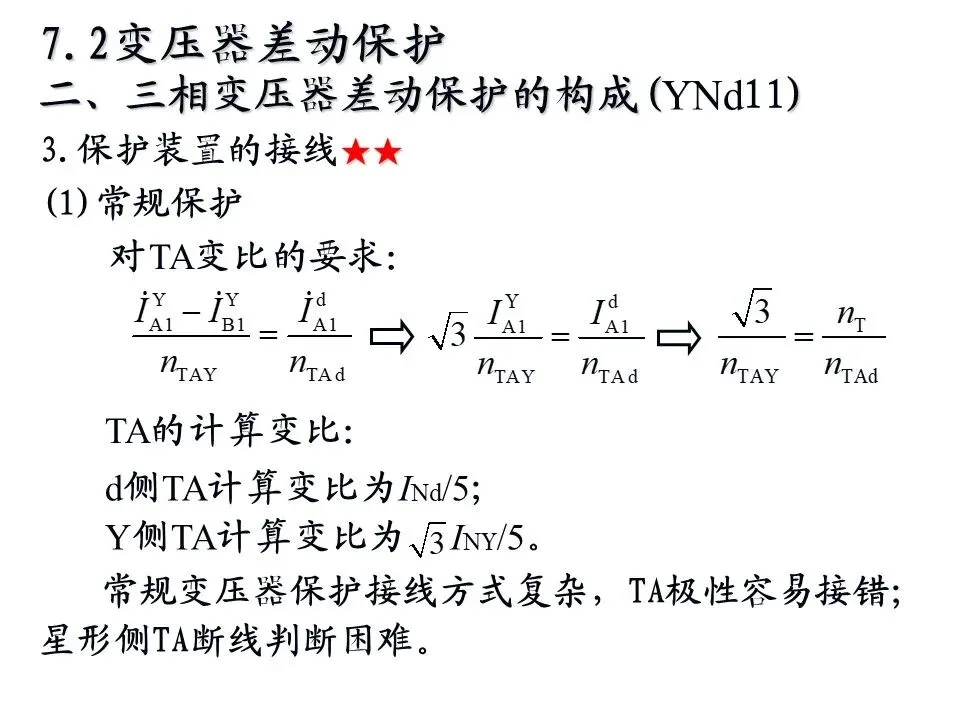

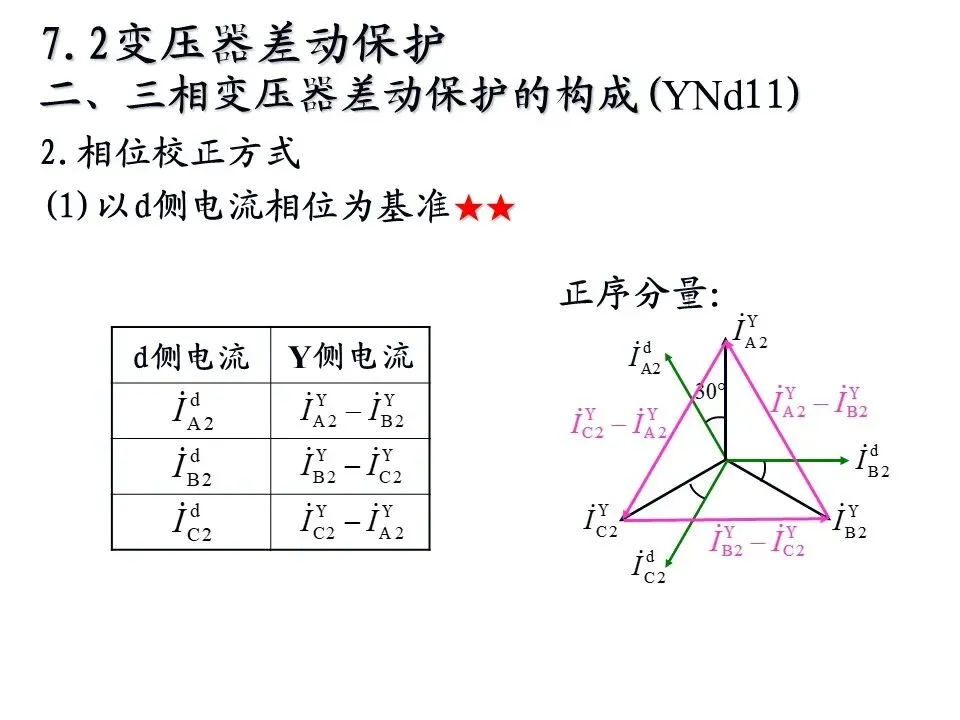

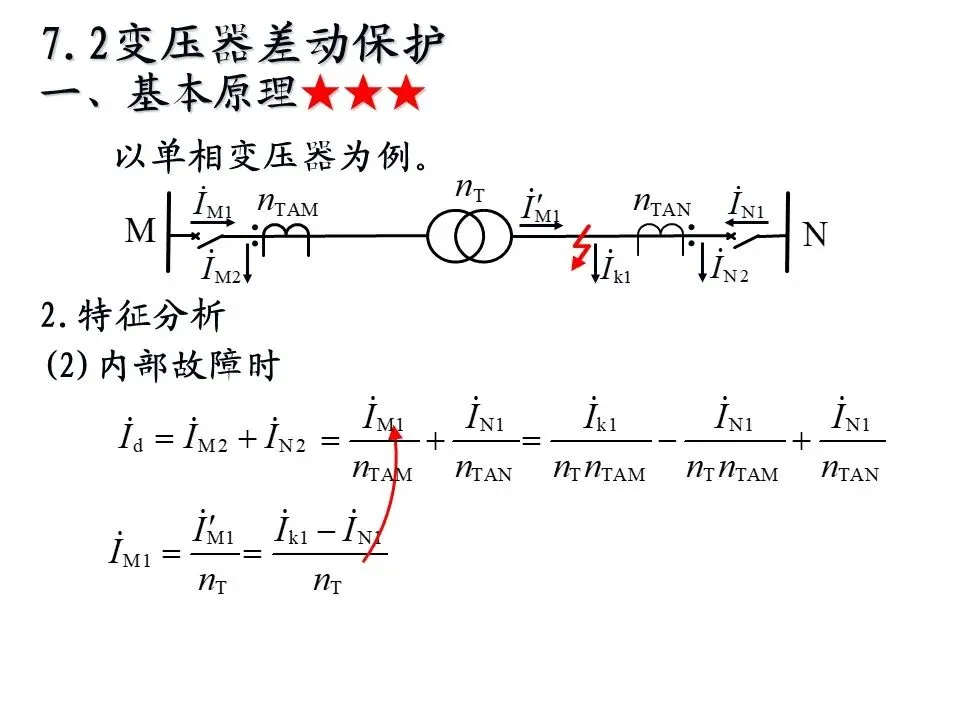

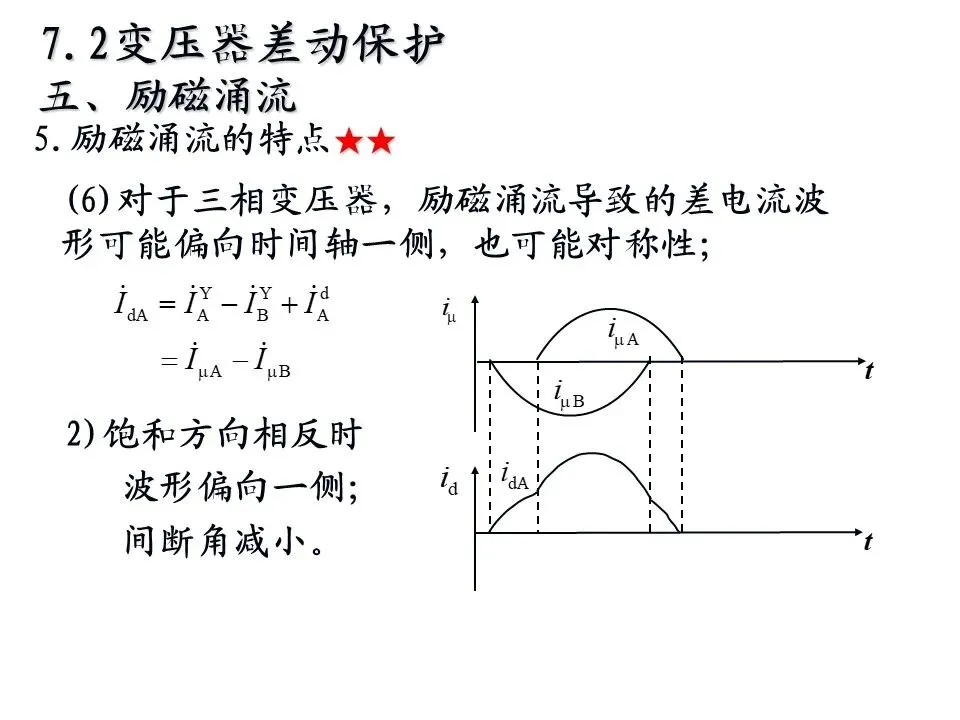

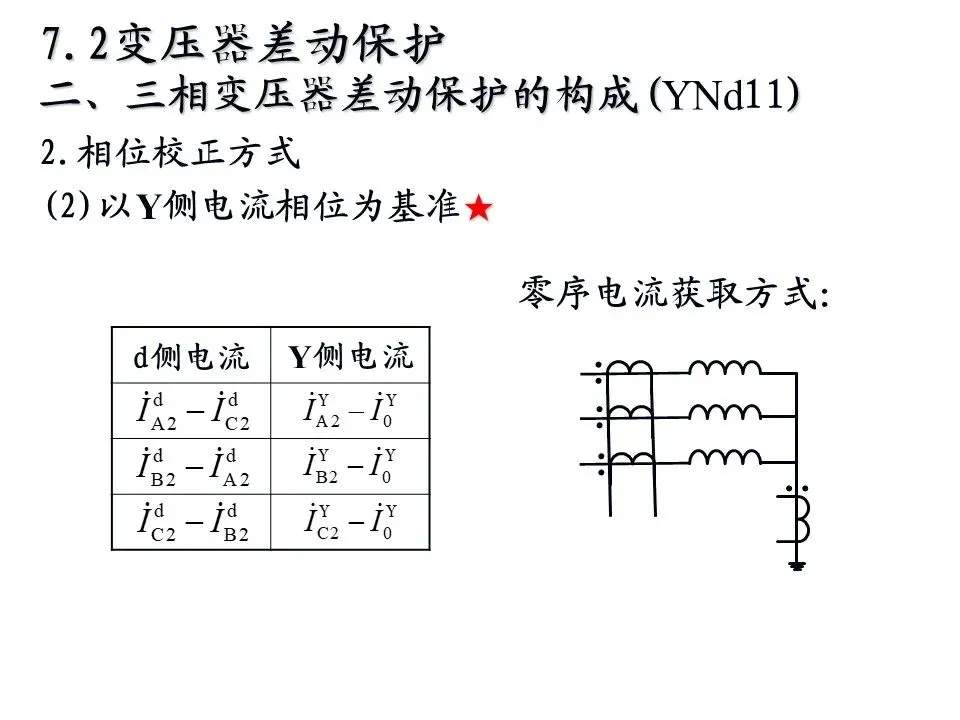

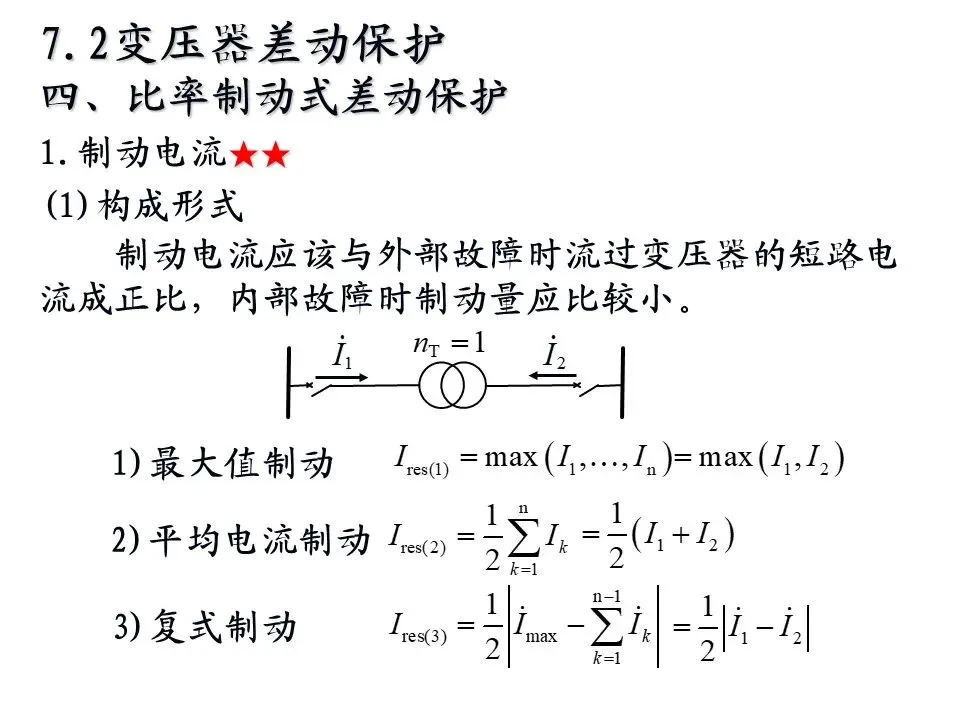

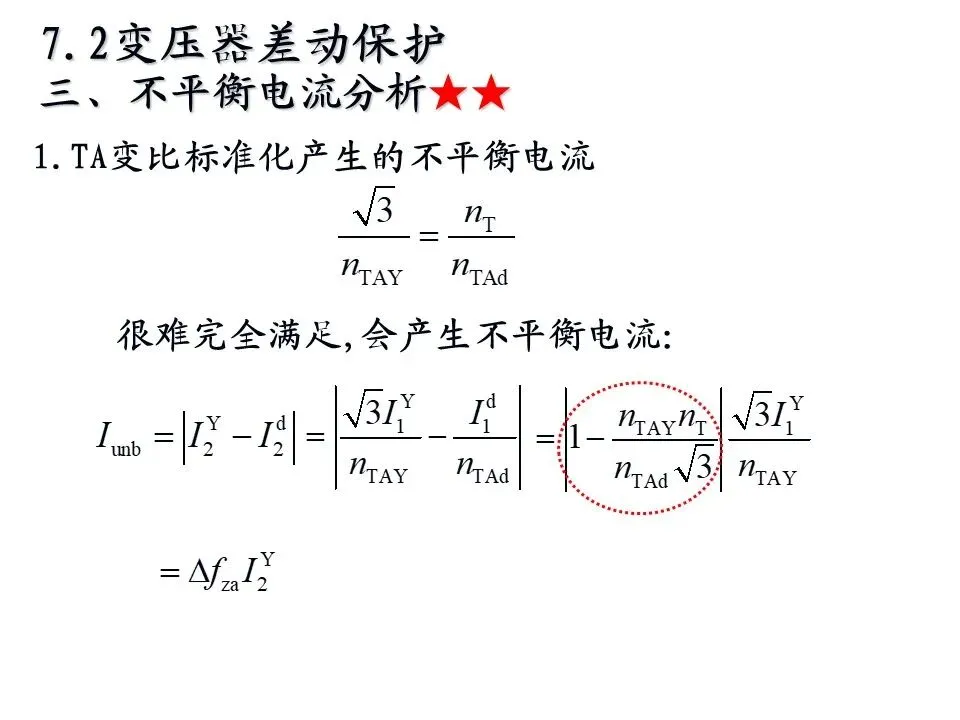

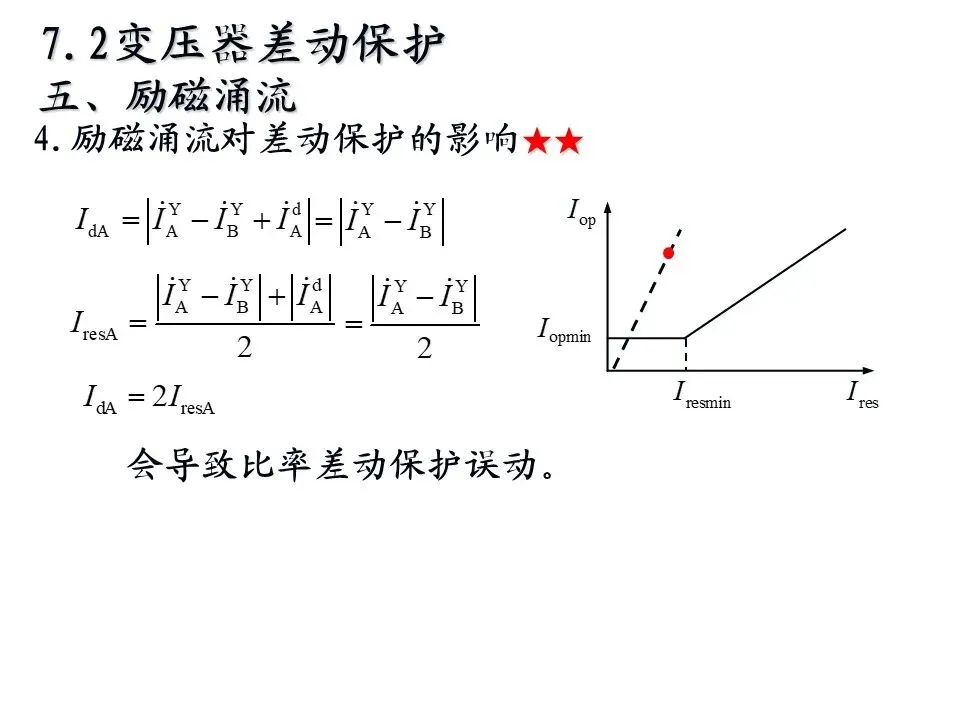

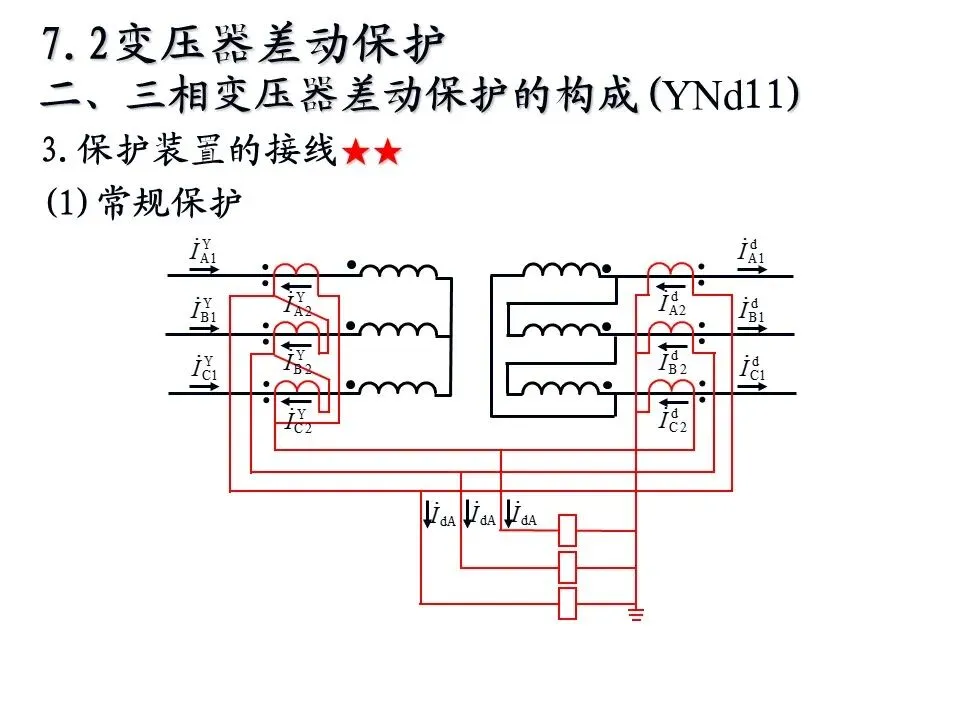

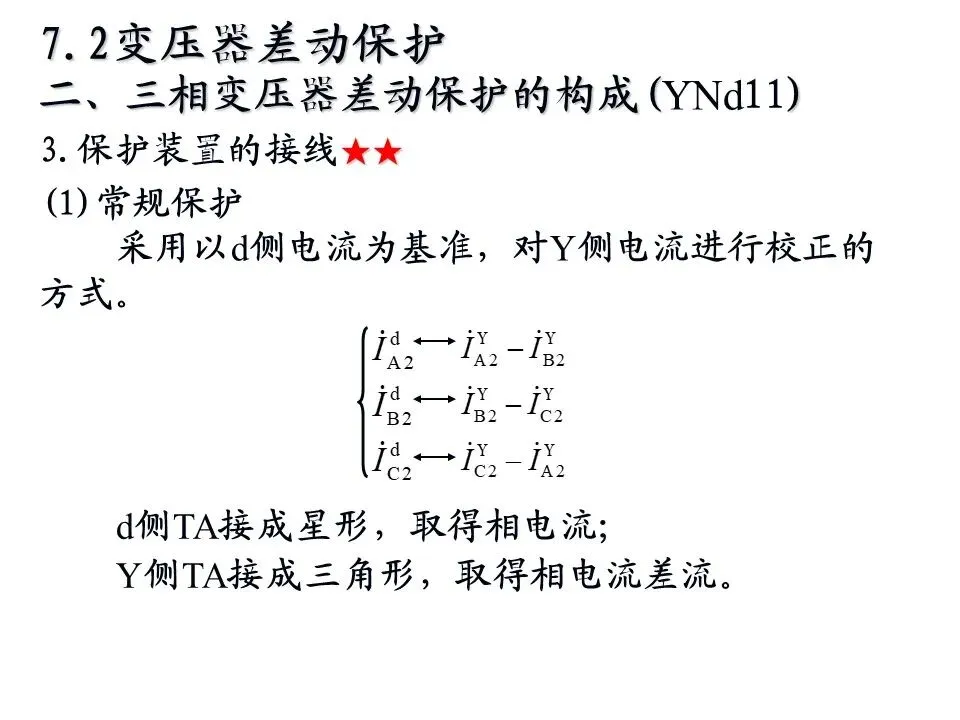

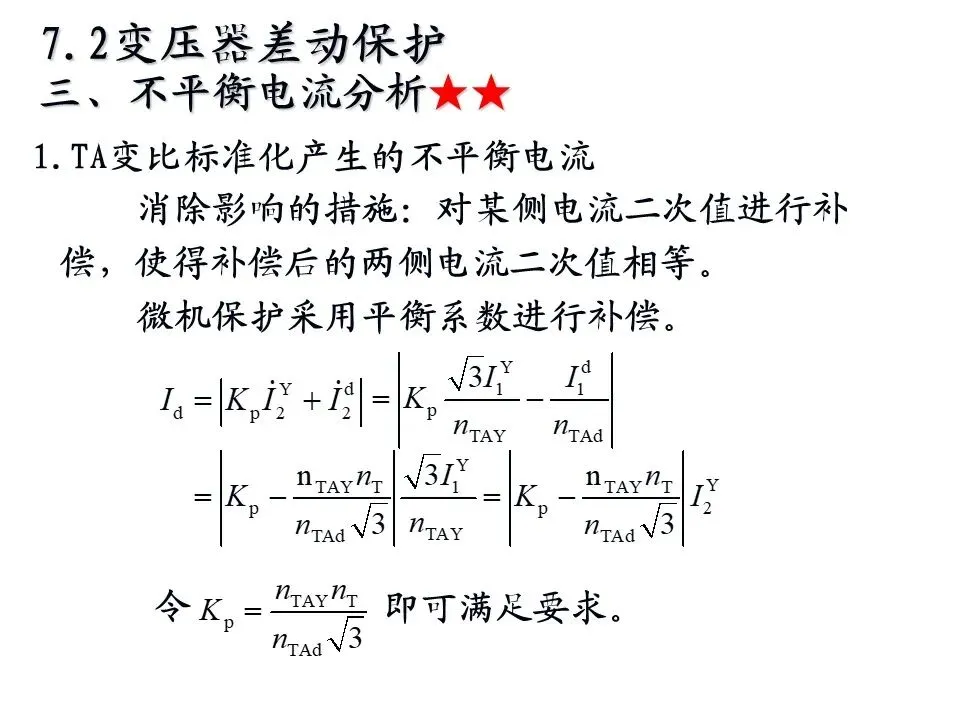

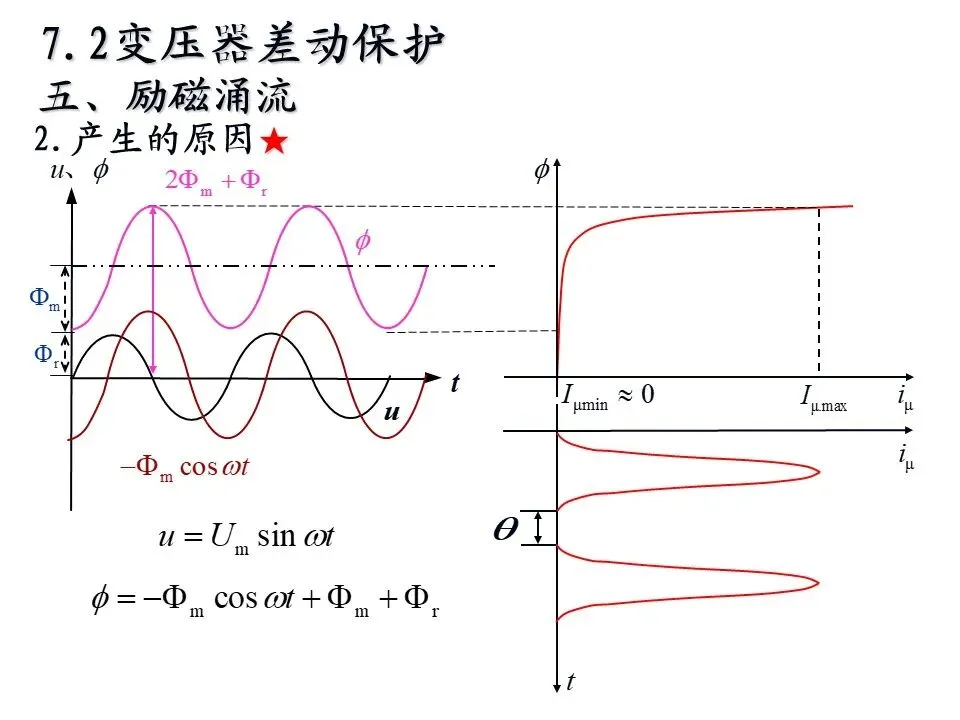

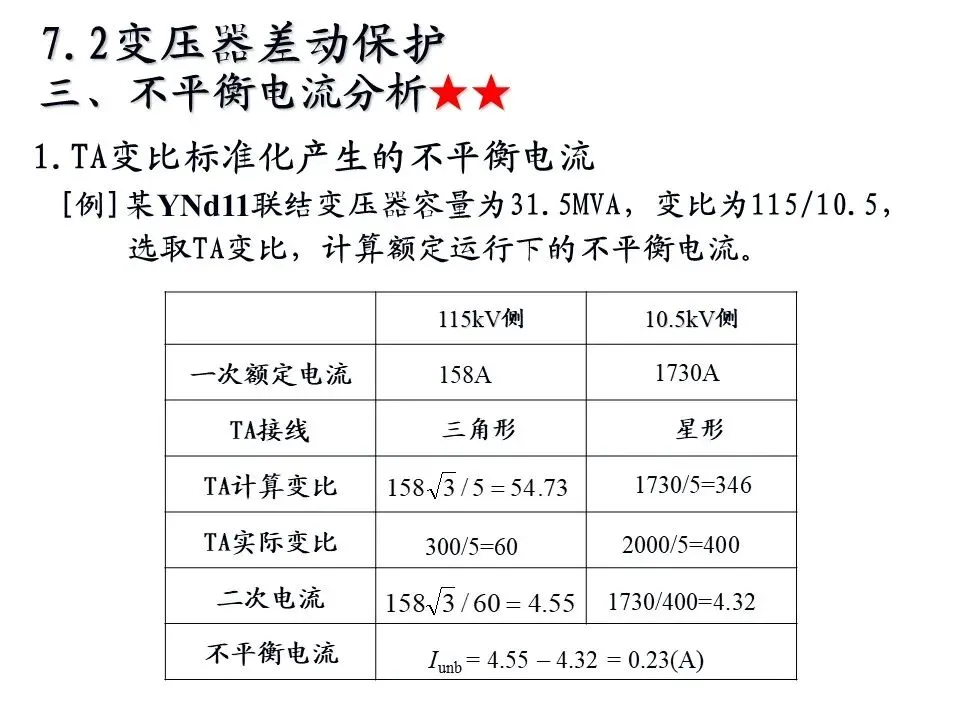

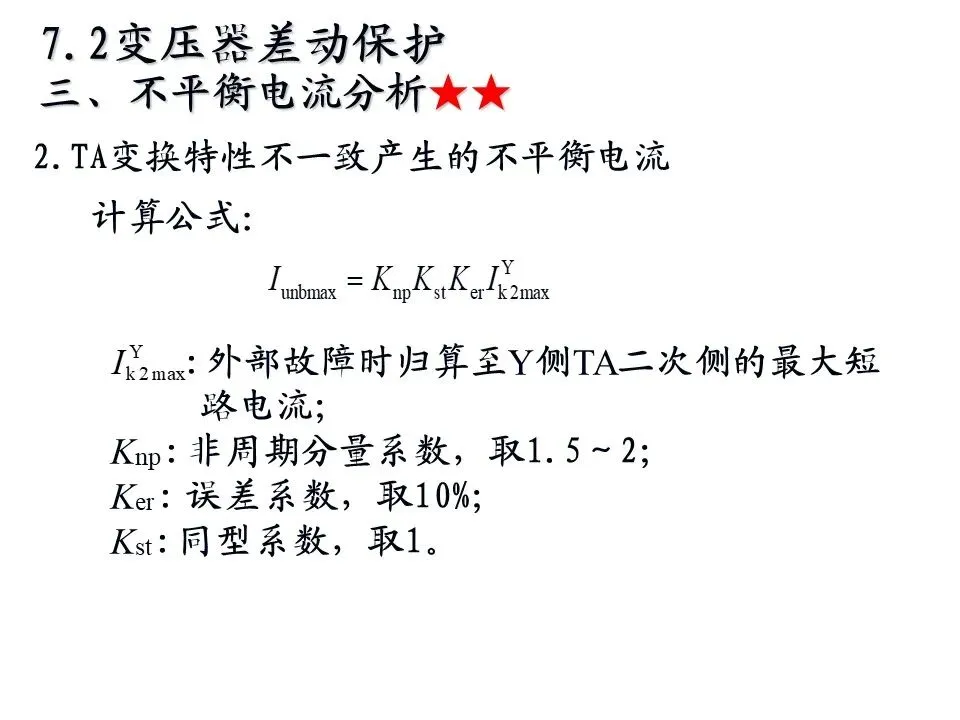

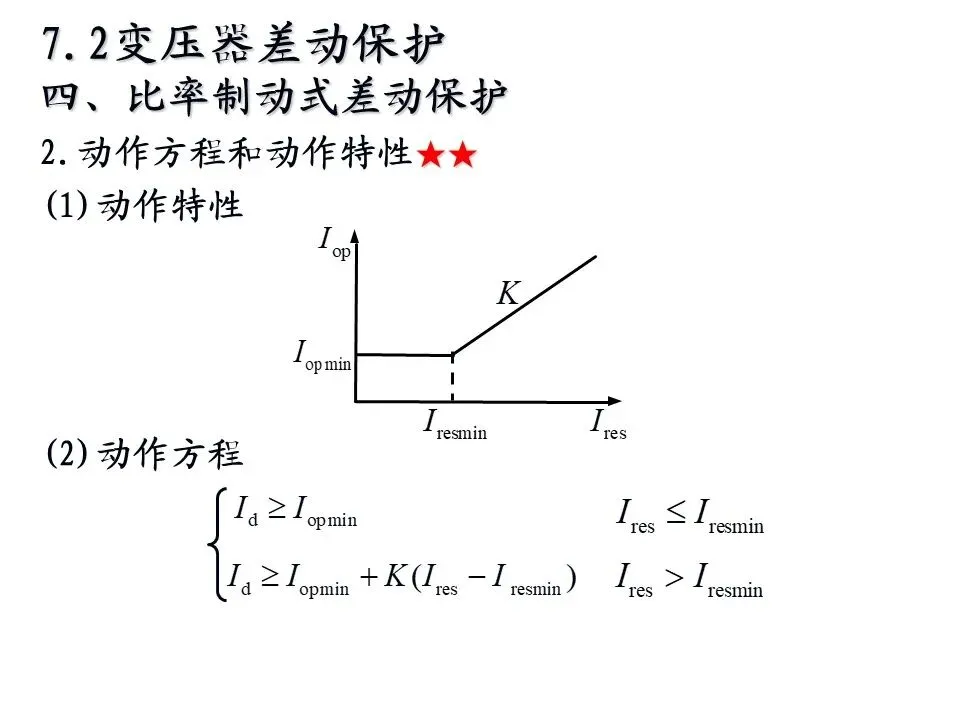

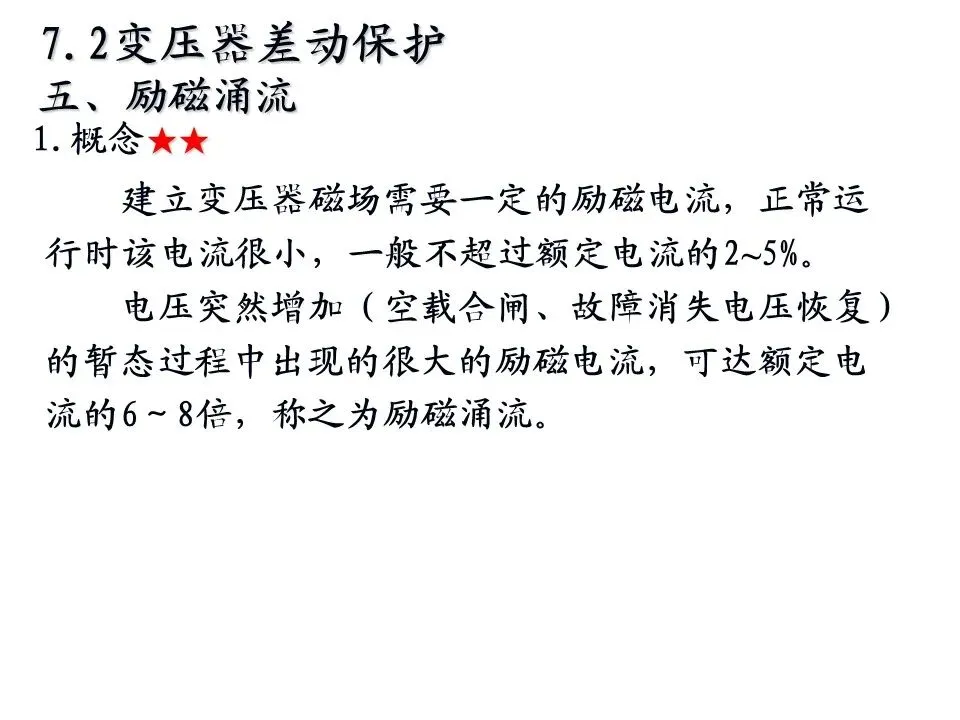

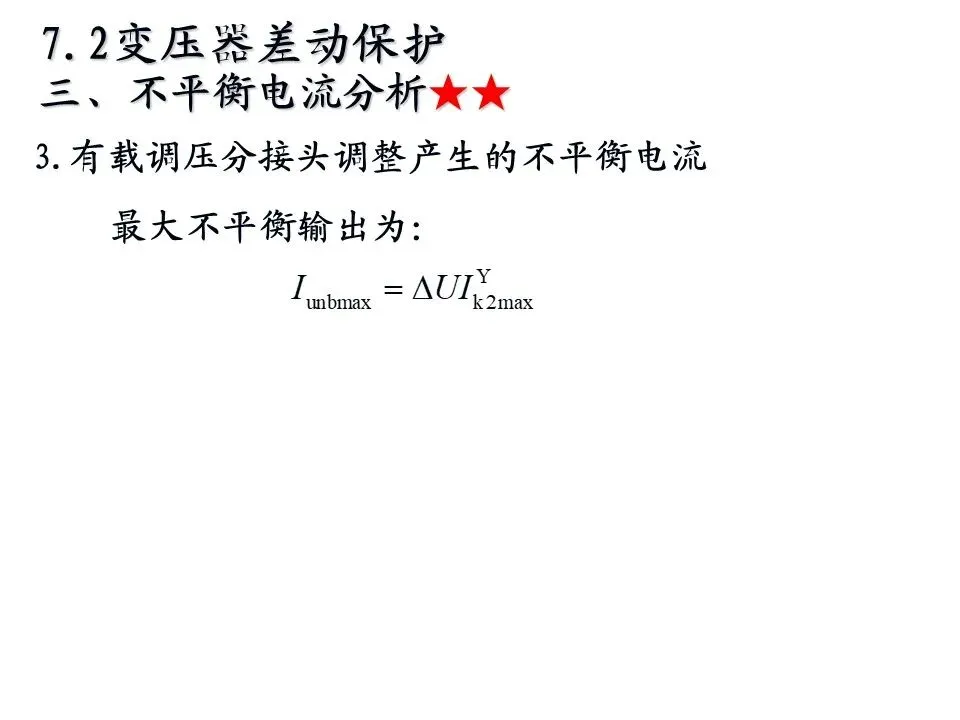

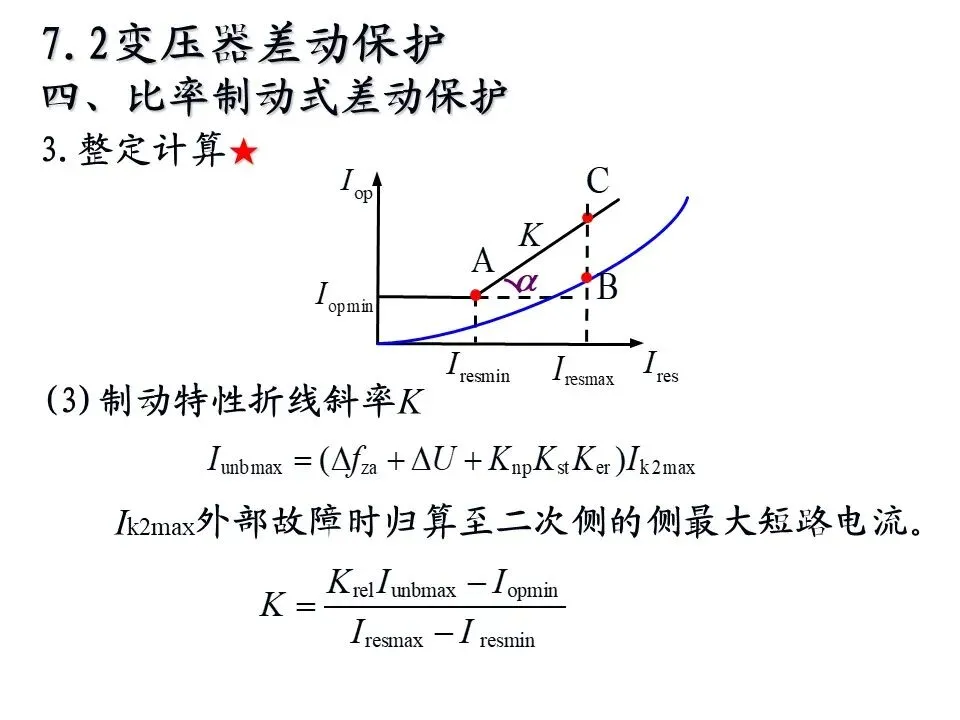

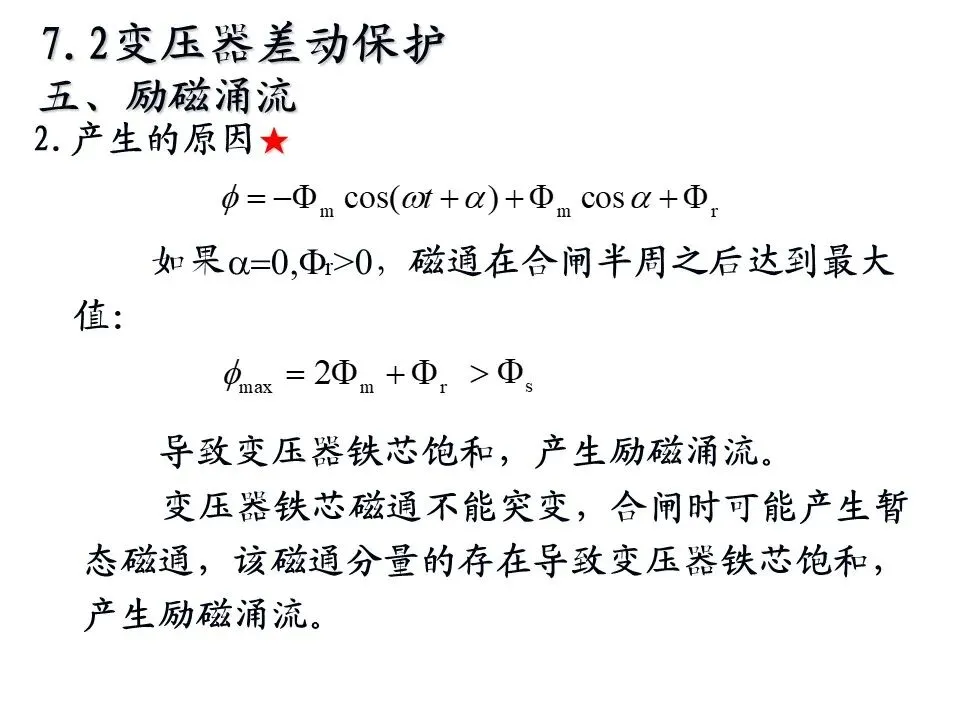

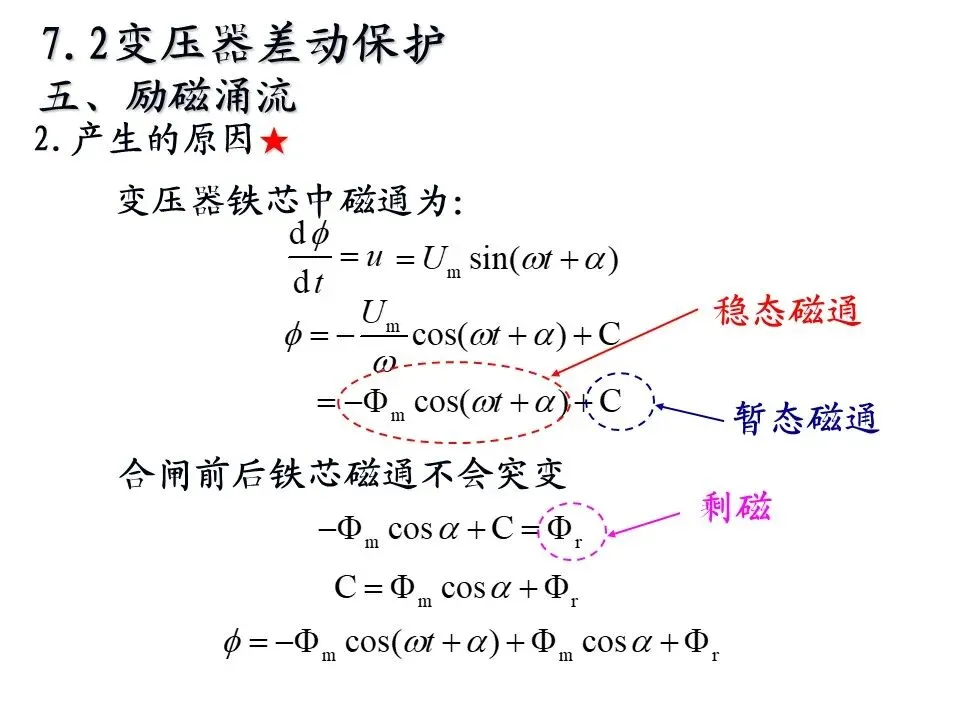

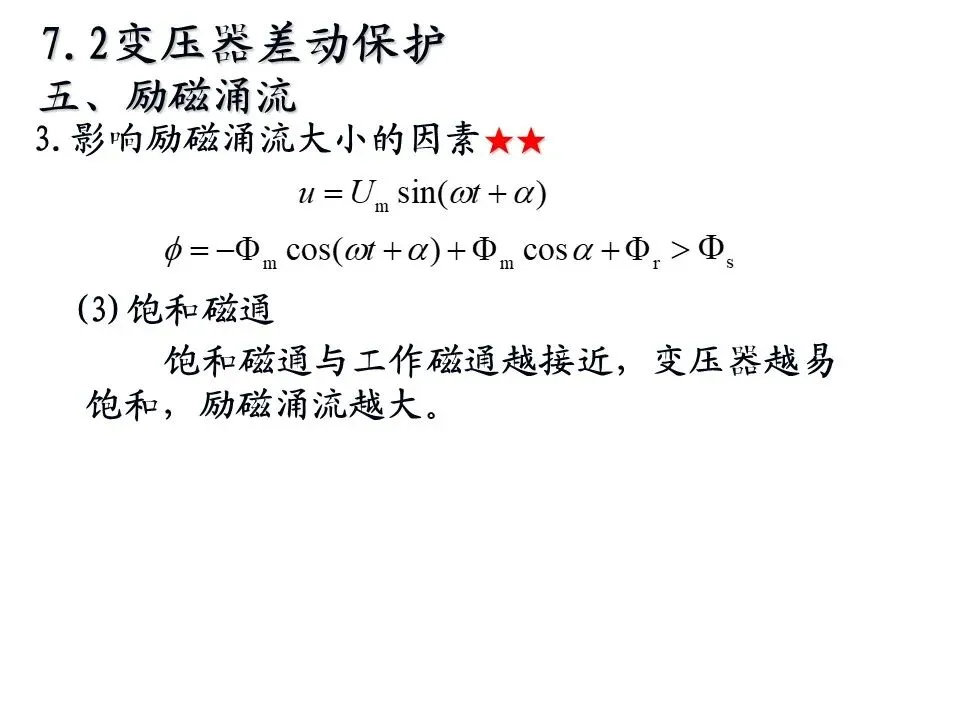

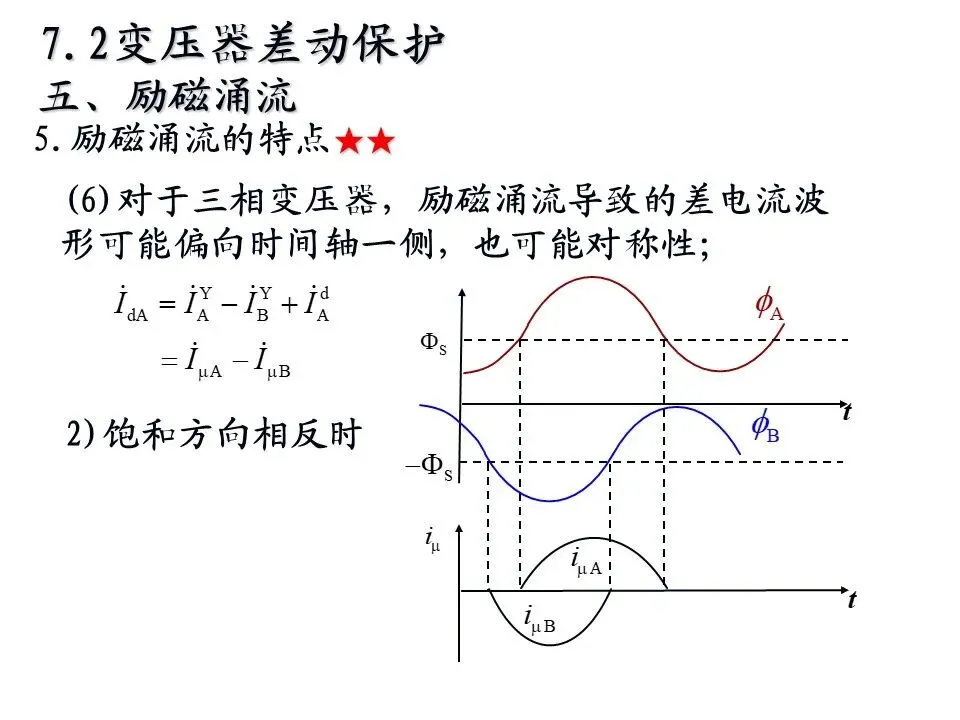

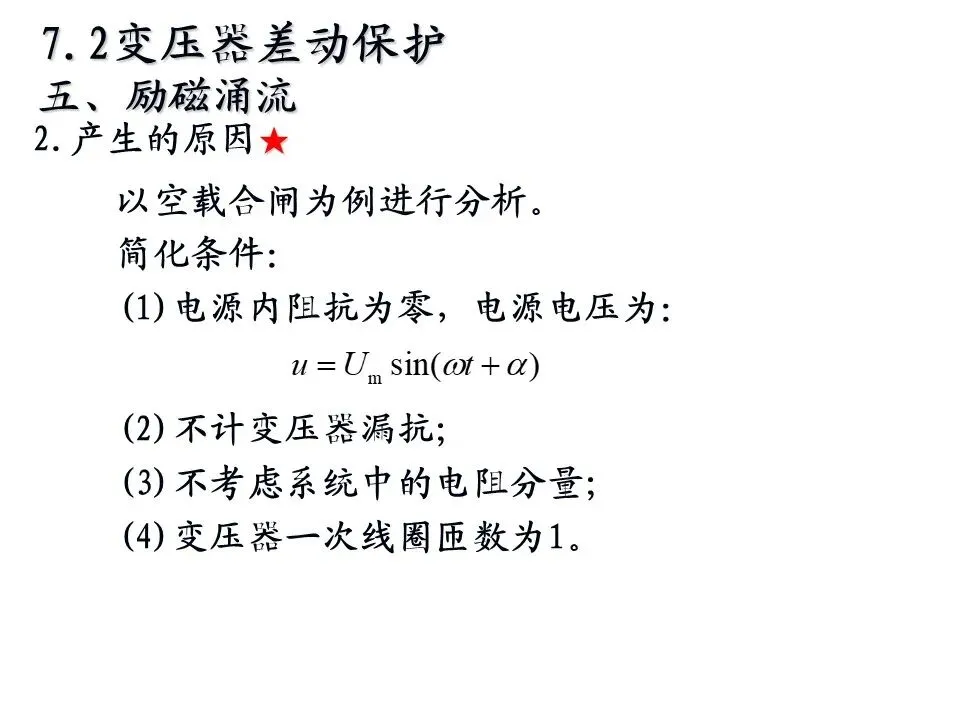

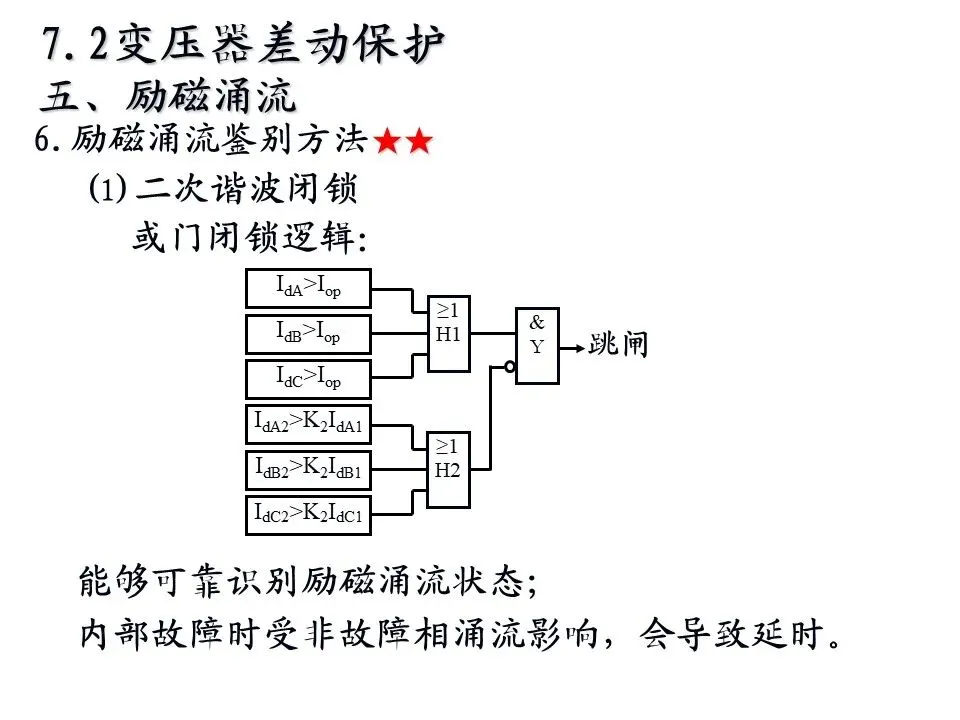

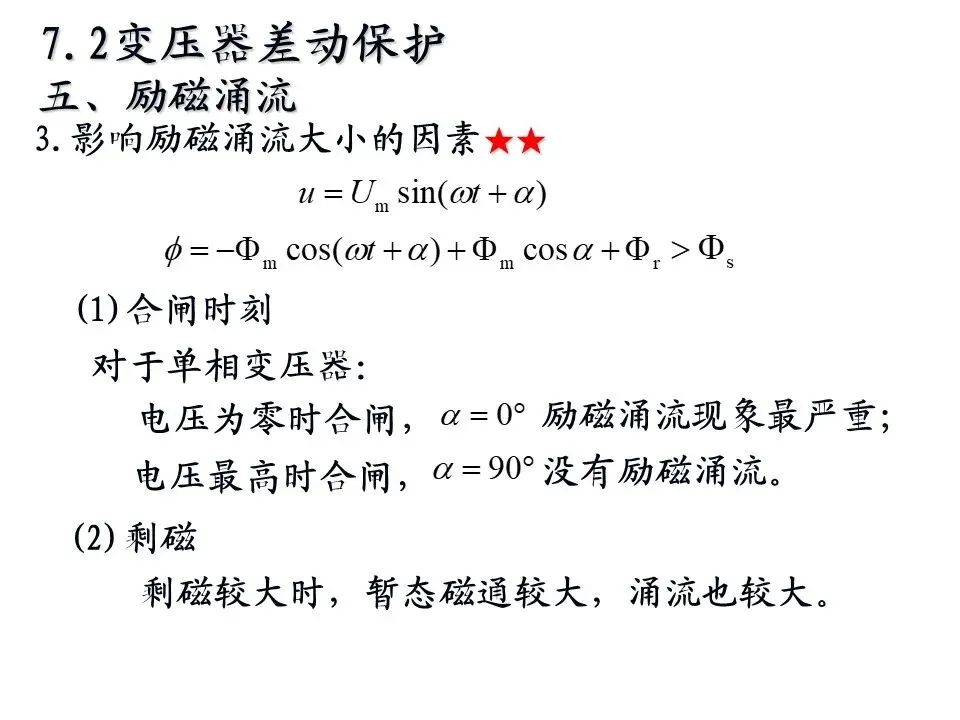

5.励磁涌流的特点

(1)含有很大的非周期分量，饱和越严重非周期分量越大；

(2)含有大量的高次谐波分量，以二次谐波为主。

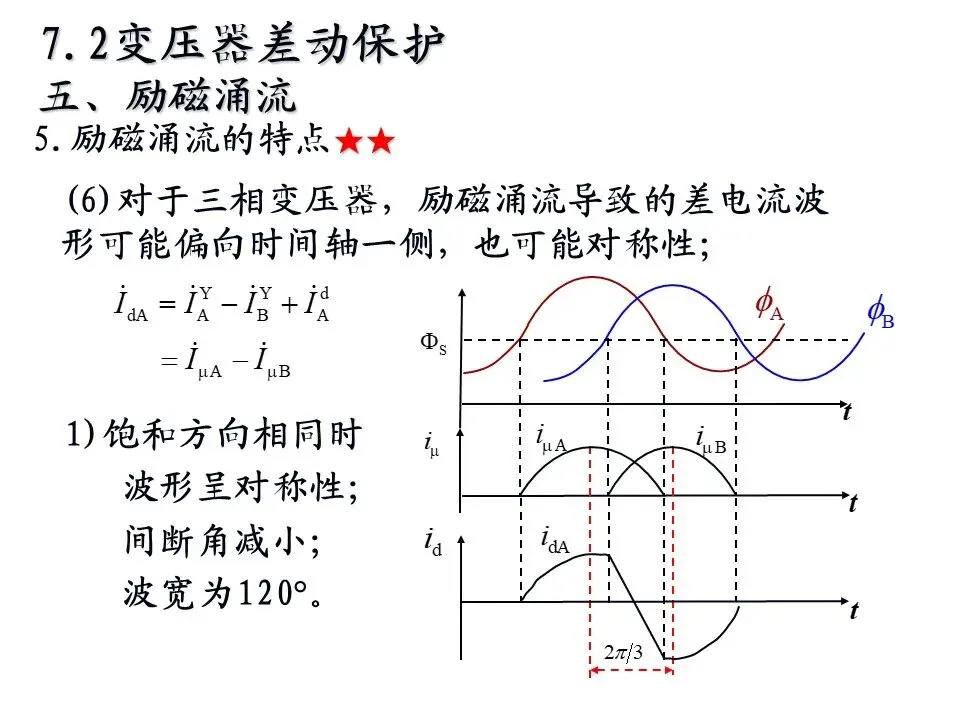

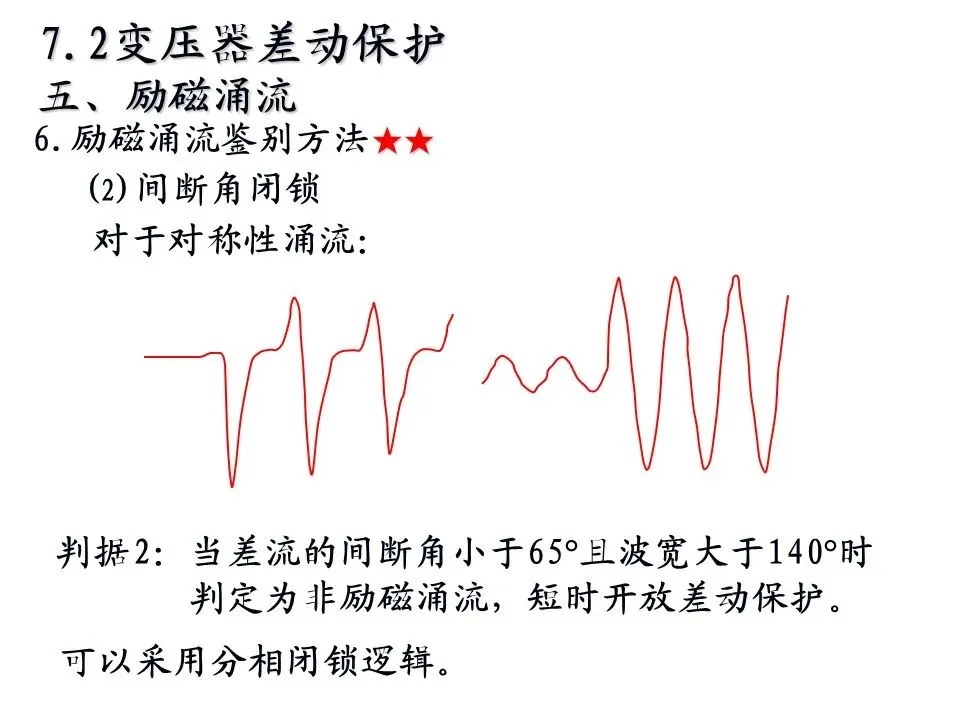

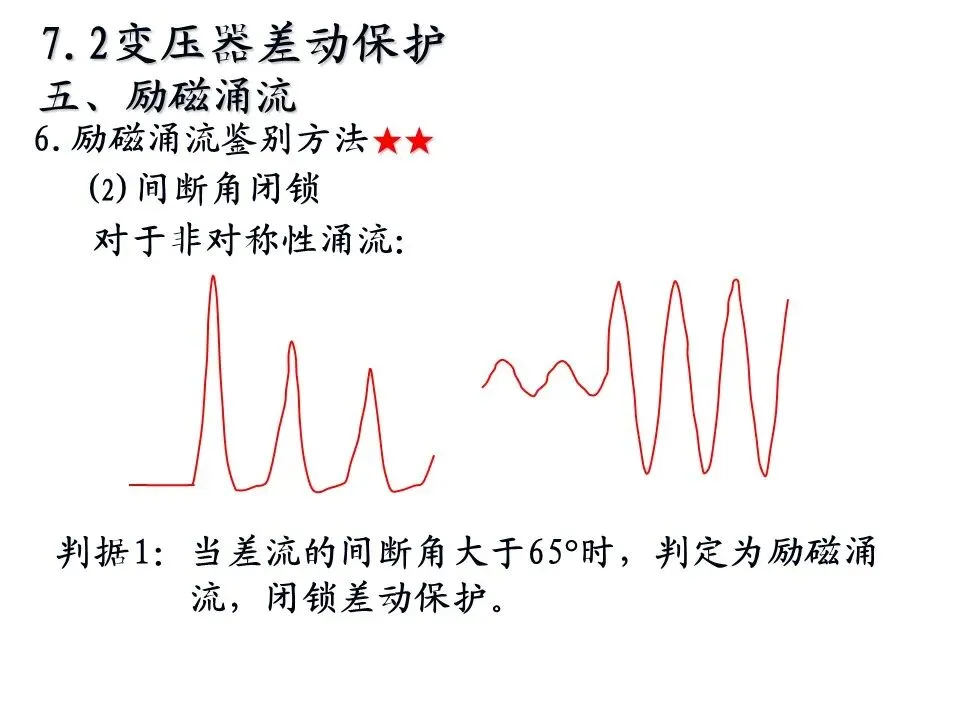

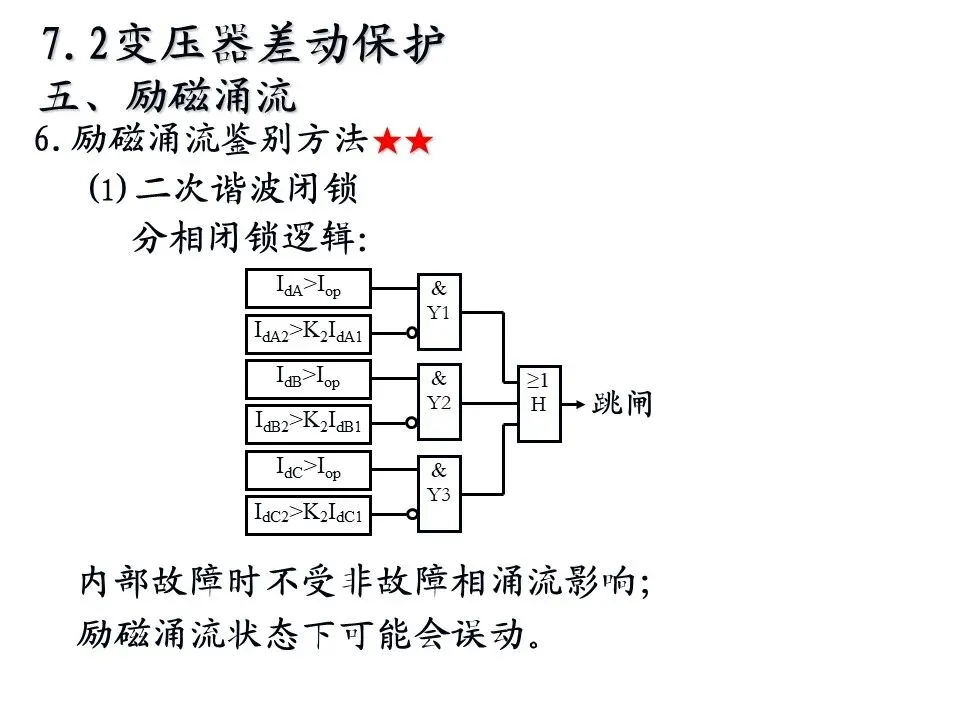

(3)波形偏向时间轴一侧，出现间断角；

(4)对于三相变压器，任何时刻合闸至少两相会出现励磁涌流；

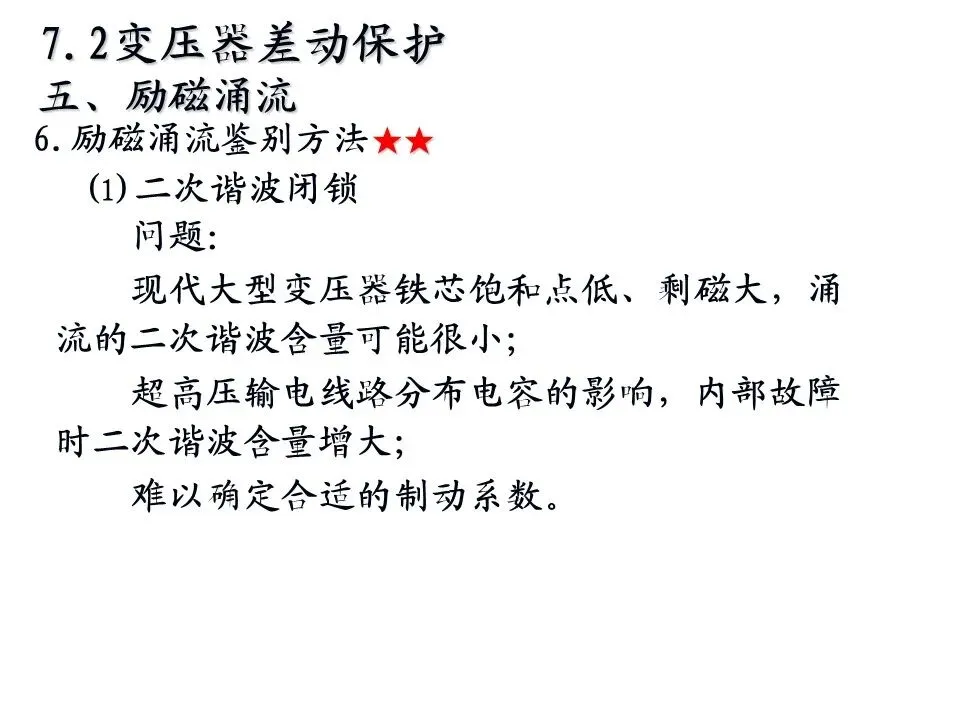

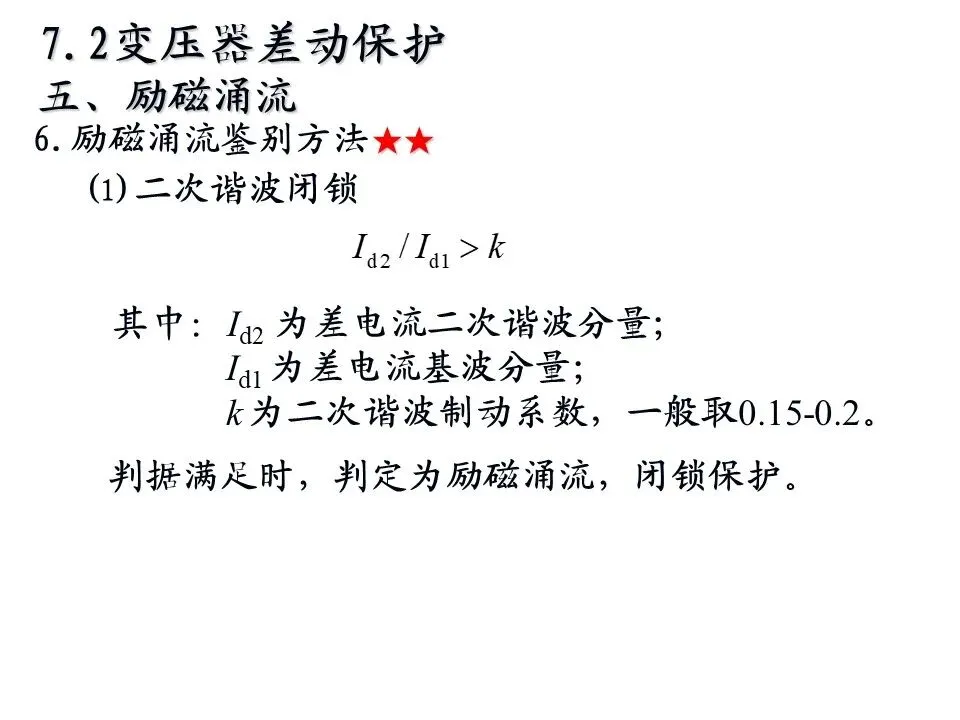

(5)对于三相变压器，一般有一相或两相二次谐波含量较小，但是至少有一相二次谐波含量较大；
