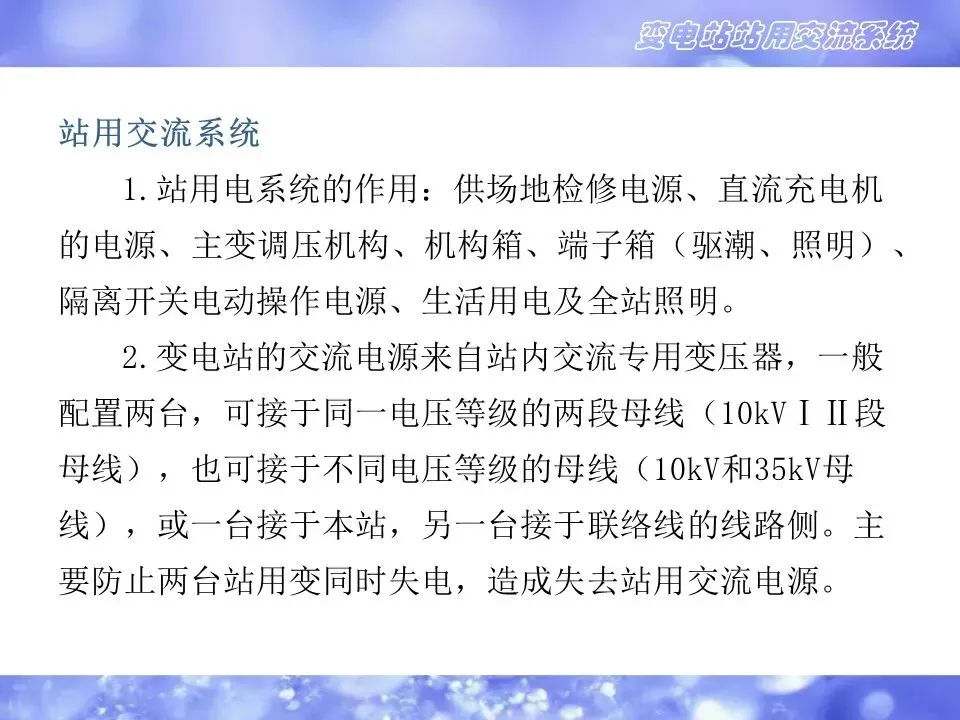

站用交流系统
1.站用电系统的作用：供场地检修电源、直流充电机的电源、主变调压机构、机构箱、端子箱（驱潮、照明）、隔离开关电动操作电源、生活用电及全站照明。
2.变电站的交流电源来自站内交流专用变压器，一般配置两台，可接于同一电压等级的两段母线（10kVⅠⅡ段母线），也可接于不同电压等级的母线（10kV和35kV母线），或一台接于本站，另一台接于联络线的线路侧。主要防止两台站用变同时失电，造成失去站用交流电源。

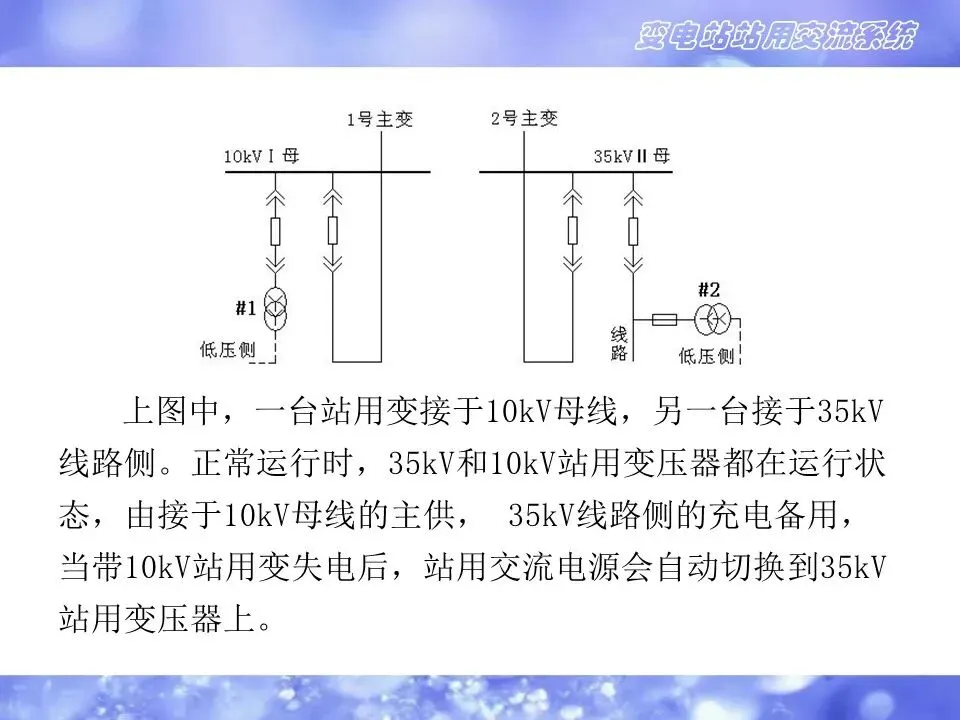

上图中，一台站用变接于10kV母线，另一台接于35kV线路侧。正常运行时，35kV和10kV站用变压器都在运行状态，由接于10kV母线的主供， 35kV线路侧的充电备用，当带10kV站用变失电后，站用交流电源会自动切换到35kV站用变压器上。
3.因检修和工作需要，1、2号主变停电，运维人员必须提前一天向所属调度申请，确保接有站用变的35kV联络线路正常供电（由联络线对侧供电），站用电源由接于35kV线路的站用变压器供电。同时，运维人员在设备停电前，将站用电负荷由1号站用变切至2号站用变，并检查2号站用变运行正常。
4.两台站用变压器切换后，应检查各交流负荷的运行情况，特别是重要负荷：充电机和蓄电池、监控后台、变压器冷却器的运行状况。冬天采暖设备使用电锅炉时，还应检查锅炉循环泵的运行情况。

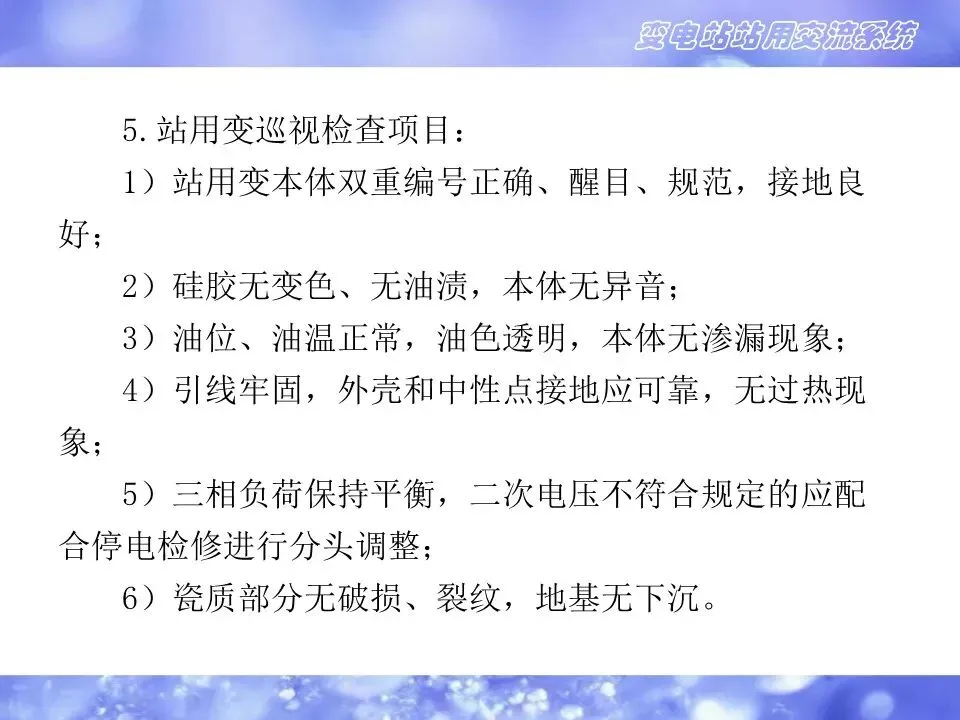

5.站用变巡视检查项目：
1）站用变本体双重编号正确、醒目、规范，接地良好；
2）硅胶无变色、无油渍，本体无异音；
3）油位、油温正常，油色透明，本体无渗漏现象；
4）引线牢固，外壳和中性点接地应可靠，无过热现象；
5）三相负荷保持平衡，二次电压不符合规定的应配合停电检修进行分头调整；
6）瓷质部分无破损、裂纹，地基无下沉。

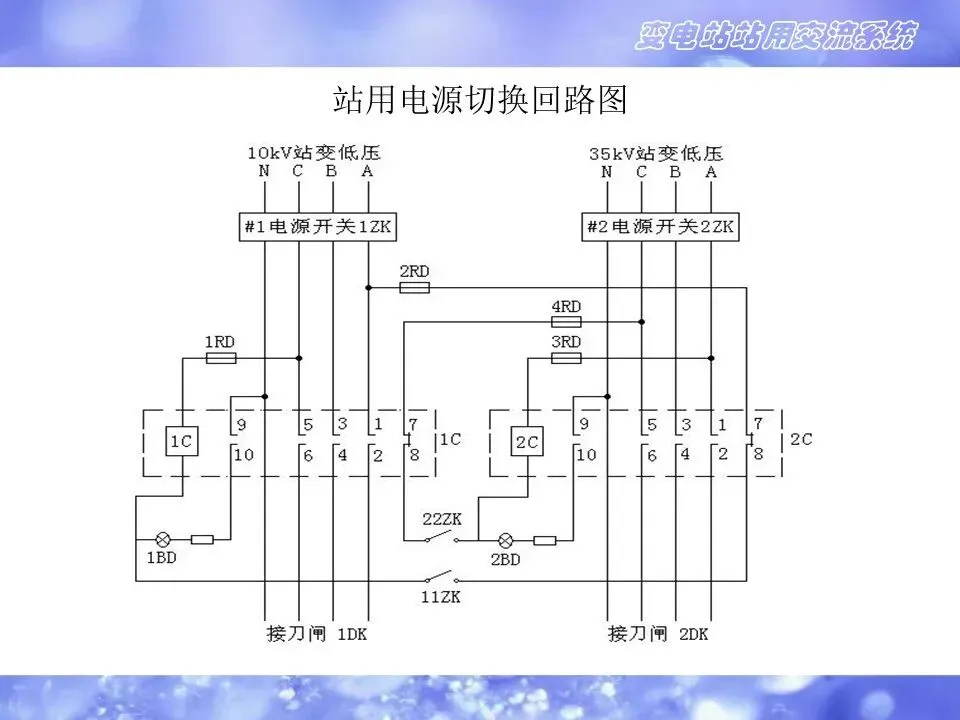

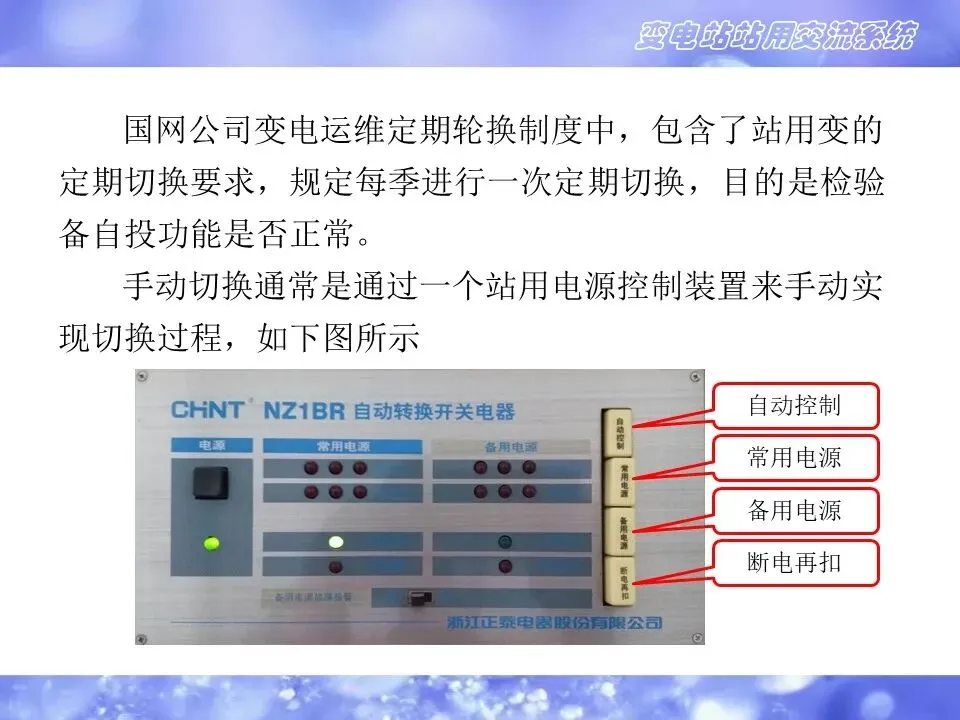

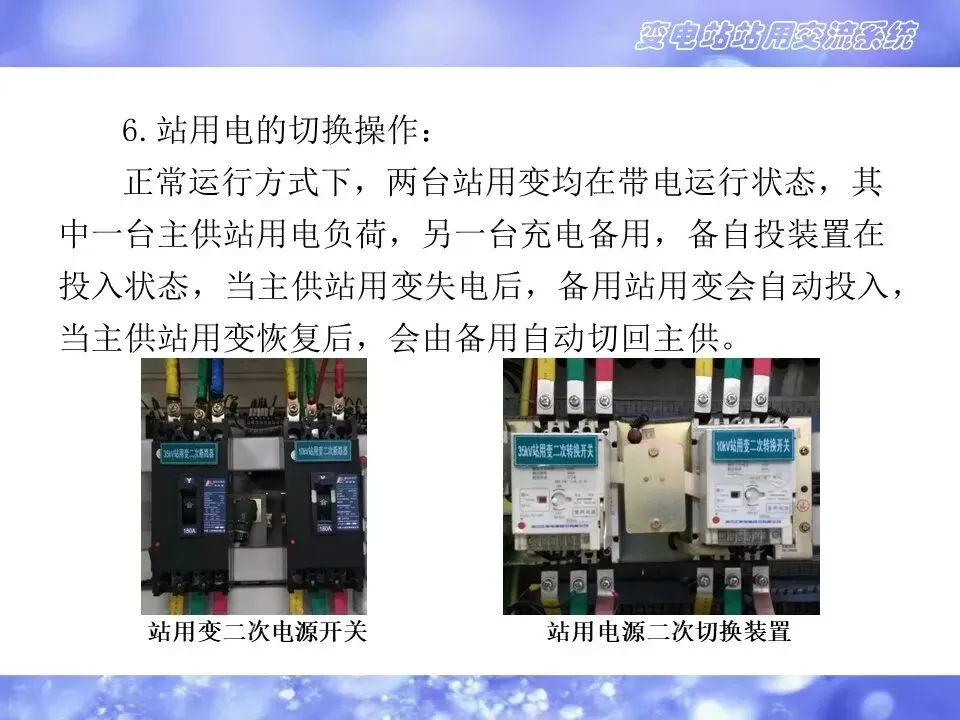

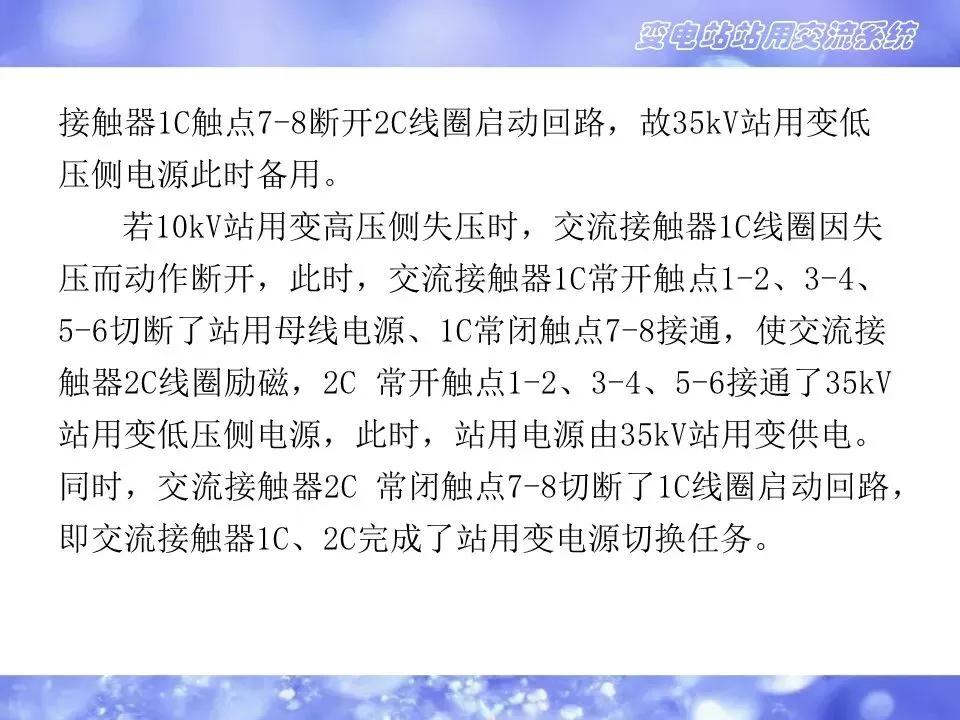

6.站用电的切换操作：

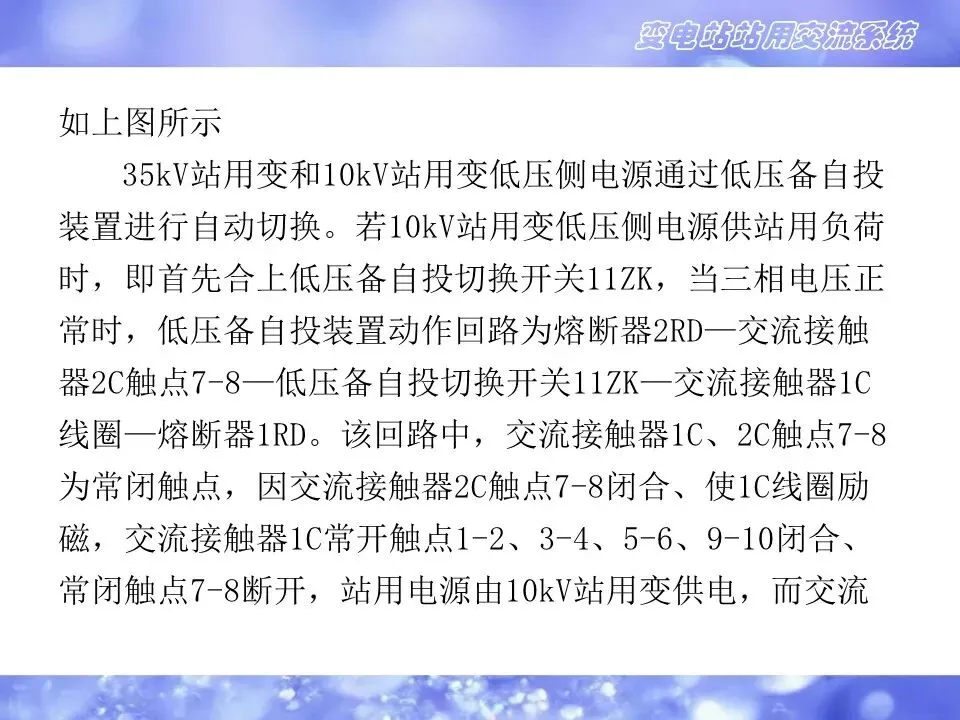

正常运行方式下，两台站用变均在带电运行状态，其中一台主供站用电负荷，另一台充电备用，备自投装置在投入状态，当主供站用变失电后，备用站用变会自动投入，当主供站用变恢复后，会由备用自动切回主供。

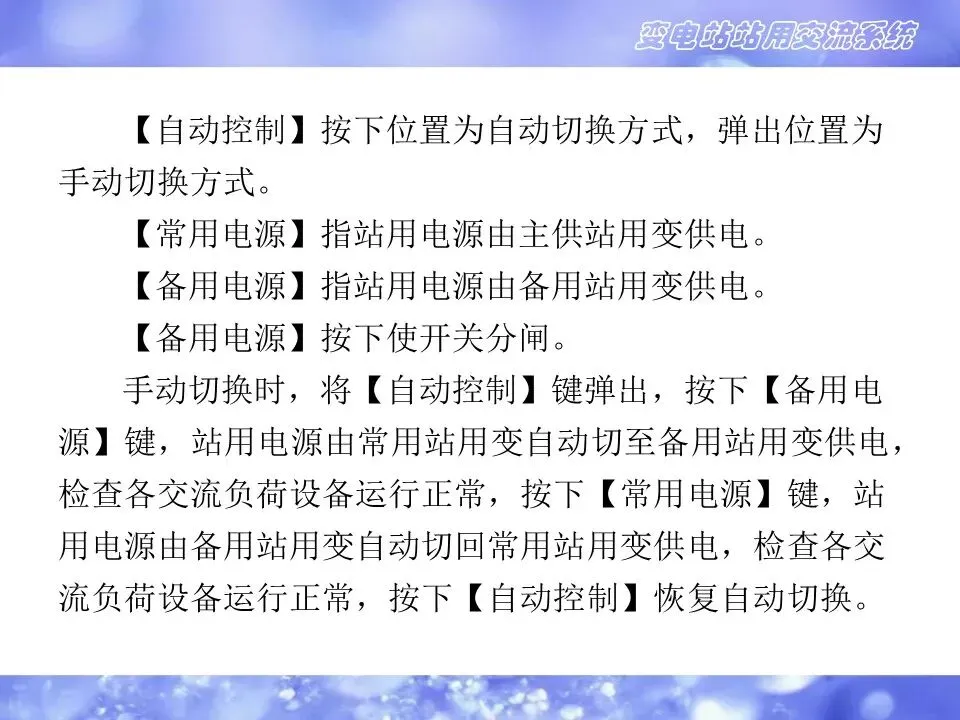

【自动控制】按下位置为自动切换方式，弹出位置为手动切换方式。
【常用电源】指站用电源由主供站用变供电。
【备用电源】指站用电源由备用站用变供电。
【备用电源】按下使开关分闸。
手动切换时，将【自动控制】键弹出，按下【备用电源】键，站用电源由常用站用变自动切至备用站用变供电，检查各交流负荷设备运行正常，按下【常用电源】键，站用电源由备用站用变自动切回常用站用变供电，检查各交流负荷设备运行正常，按下【自动控制】恢复自动切换。

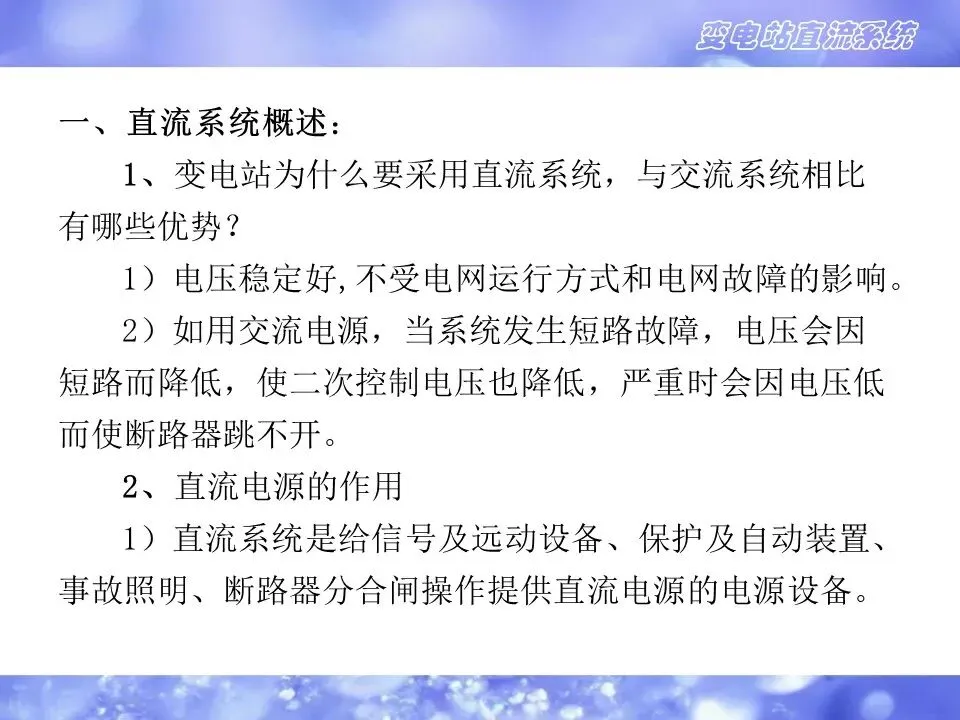

一、直流系统概述：
1、变电站为什么要采用直流系统，与交流系统相比有哪些优势？
1）电压稳定好,不受电网运行方式和电网故障的影响。
2）如用交流电源，当系统发生短路故障，电压会因短路而降低，使二次控制电压也降低，严重时会因电压低而使断路器跳不开。
2、直流电源的作用

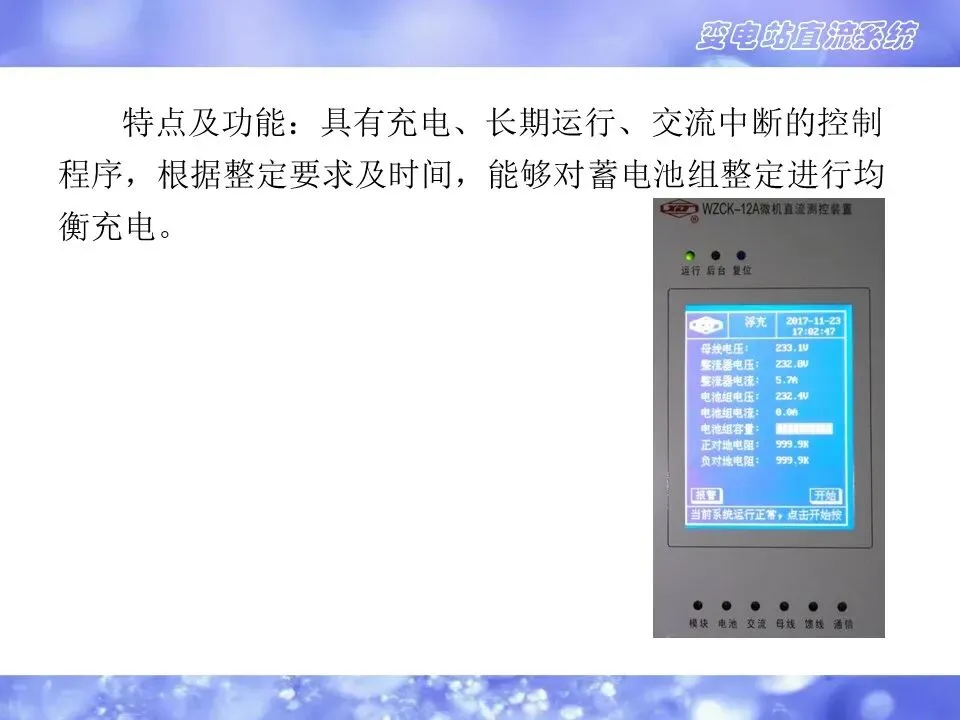

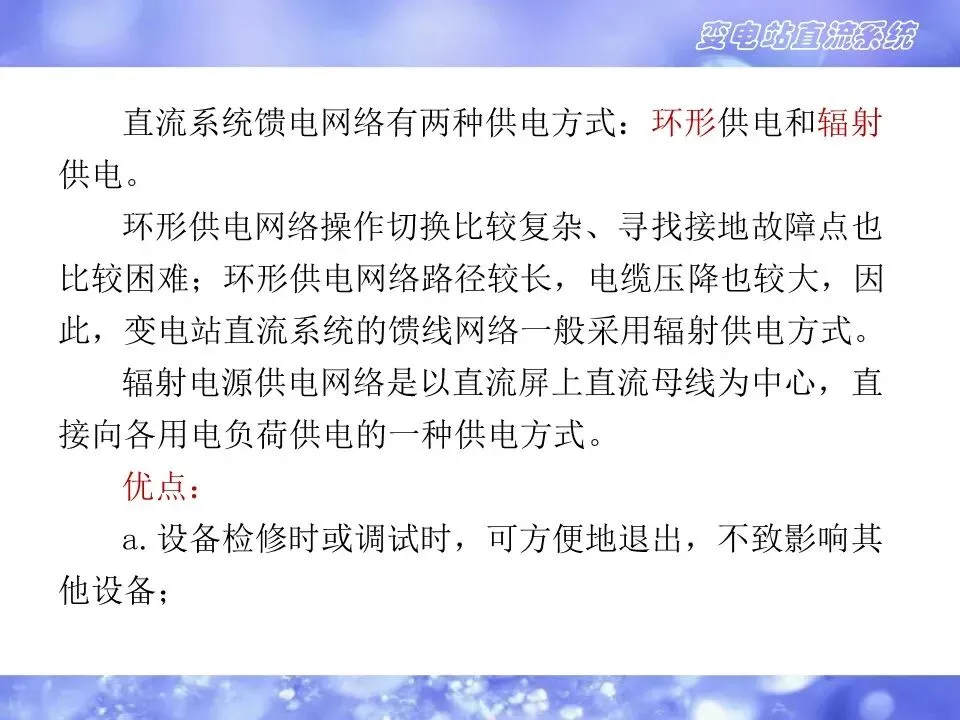

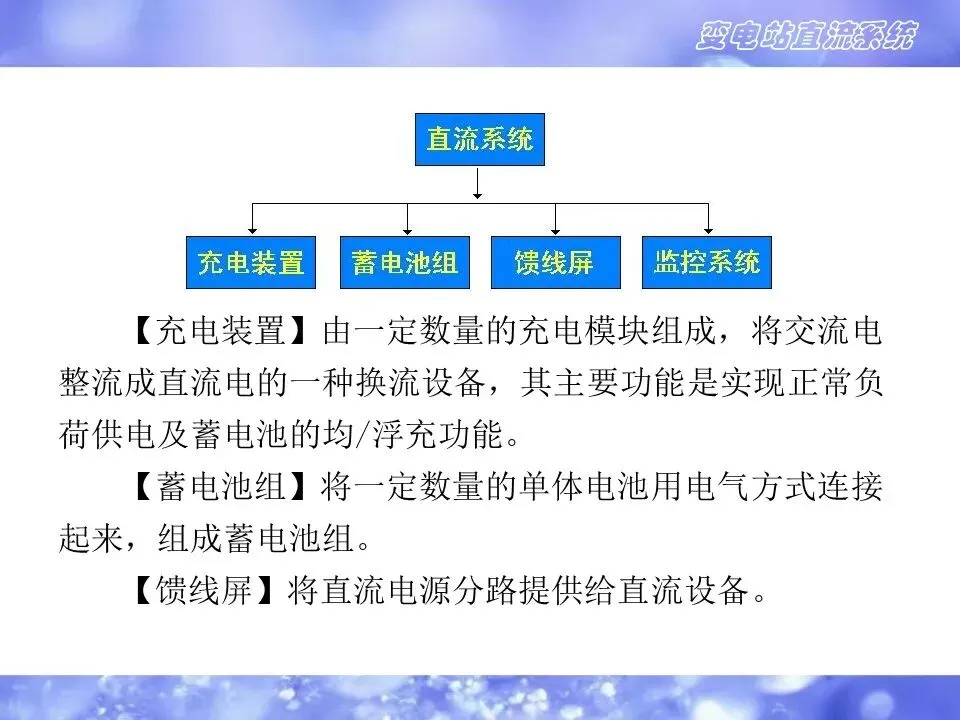

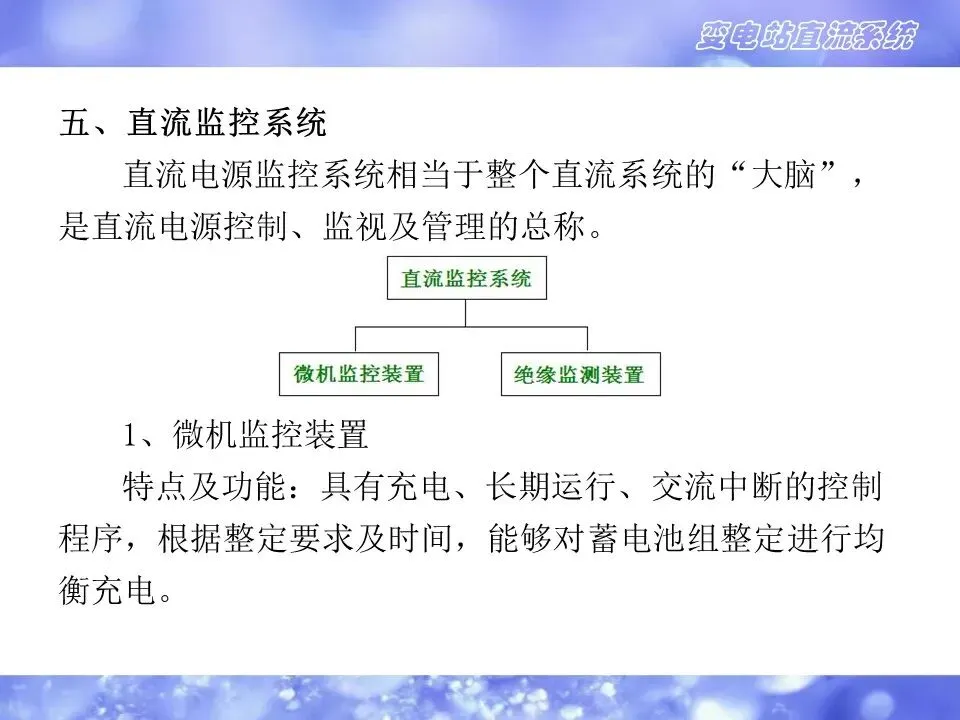

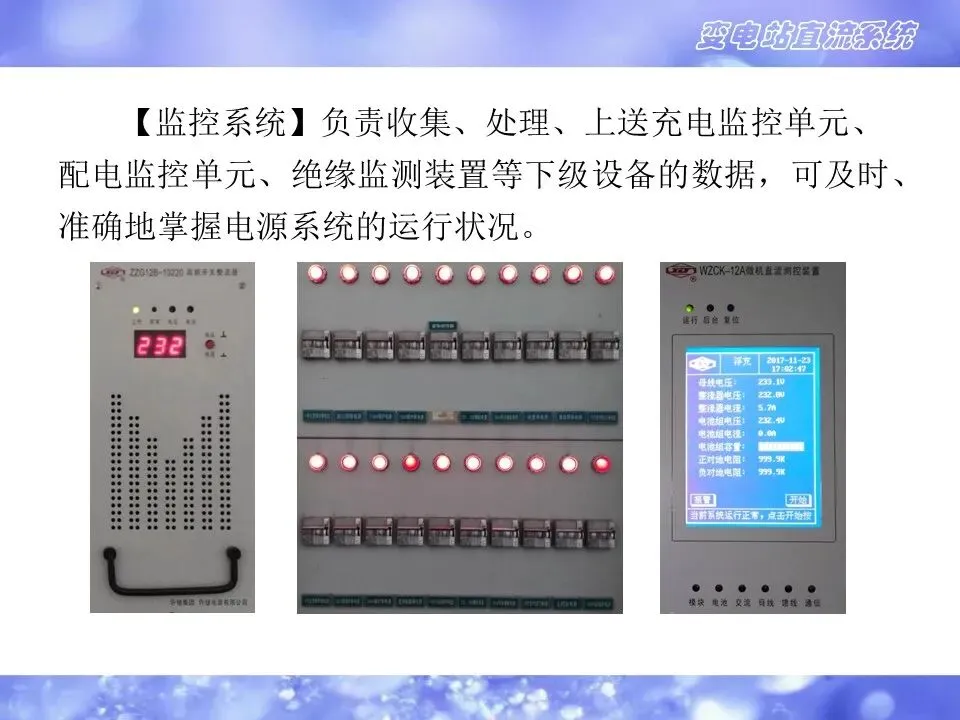

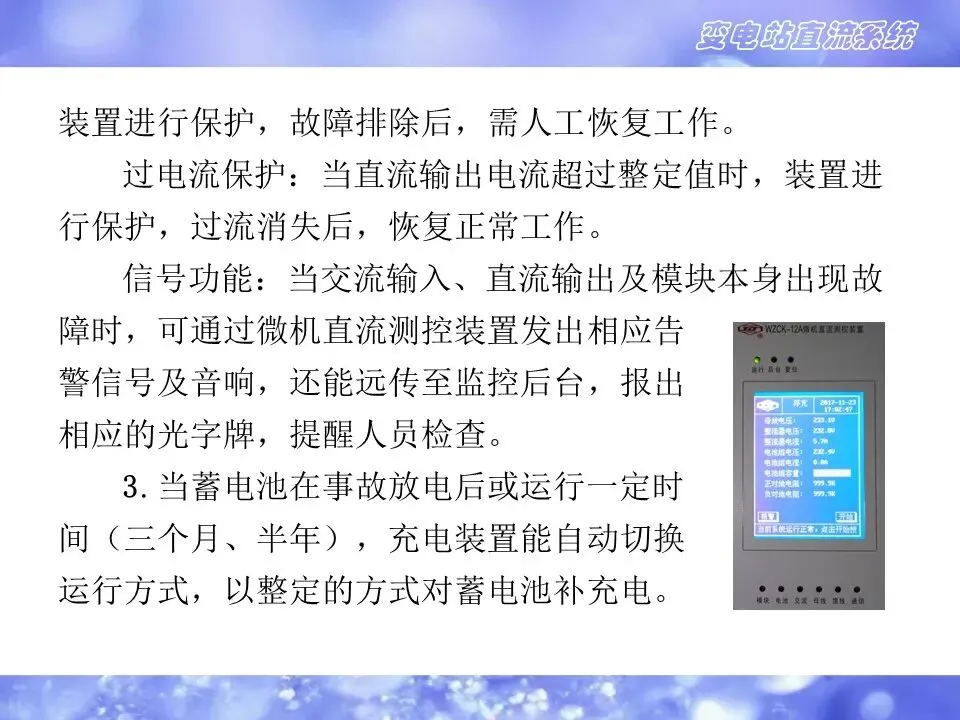

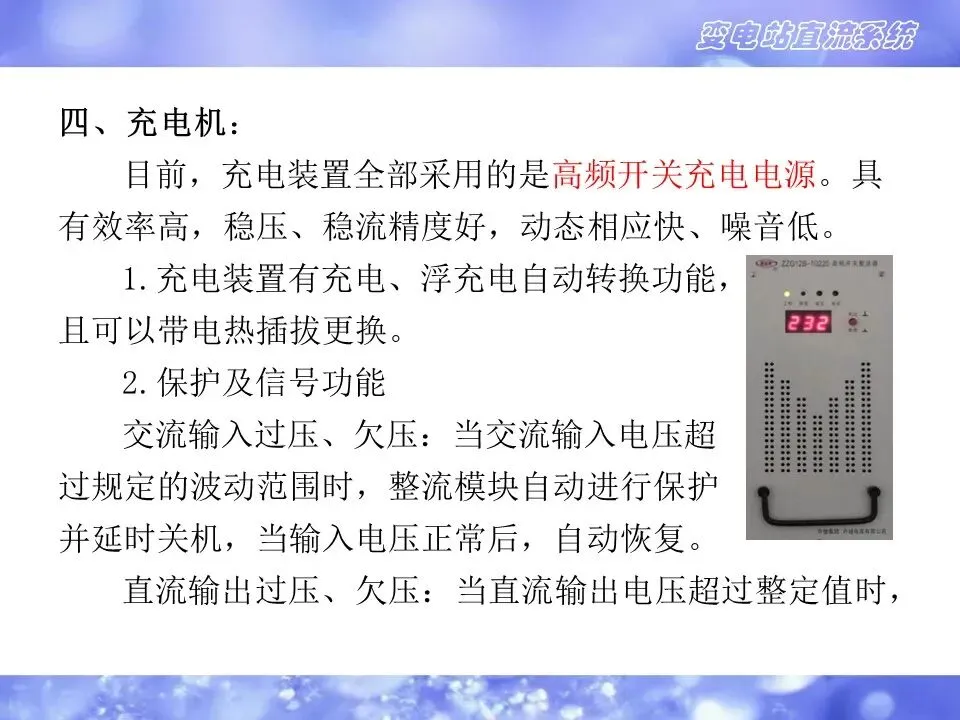

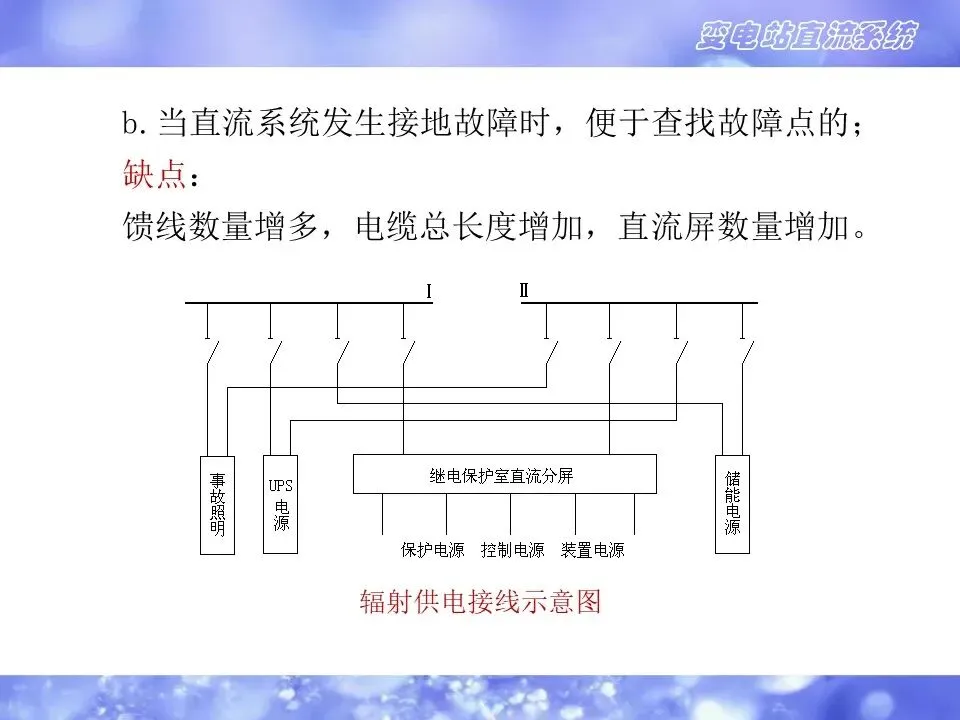

1）直流系统是给信号及远动设备、保护及自动装置、事故照明、断路器分合闸操作提供直流电源的电源设备。

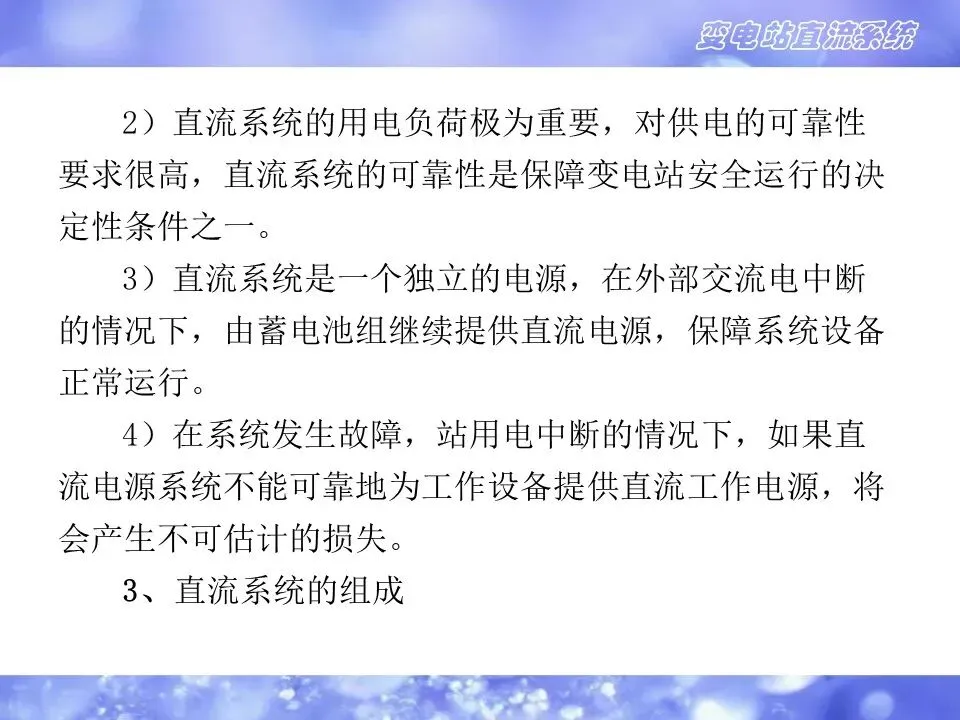

2）直流系统的用电负荷极为重要，对供电的可靠性要求很高，直流系统的可靠性是保障变电站安全运行的决定性条件之一。

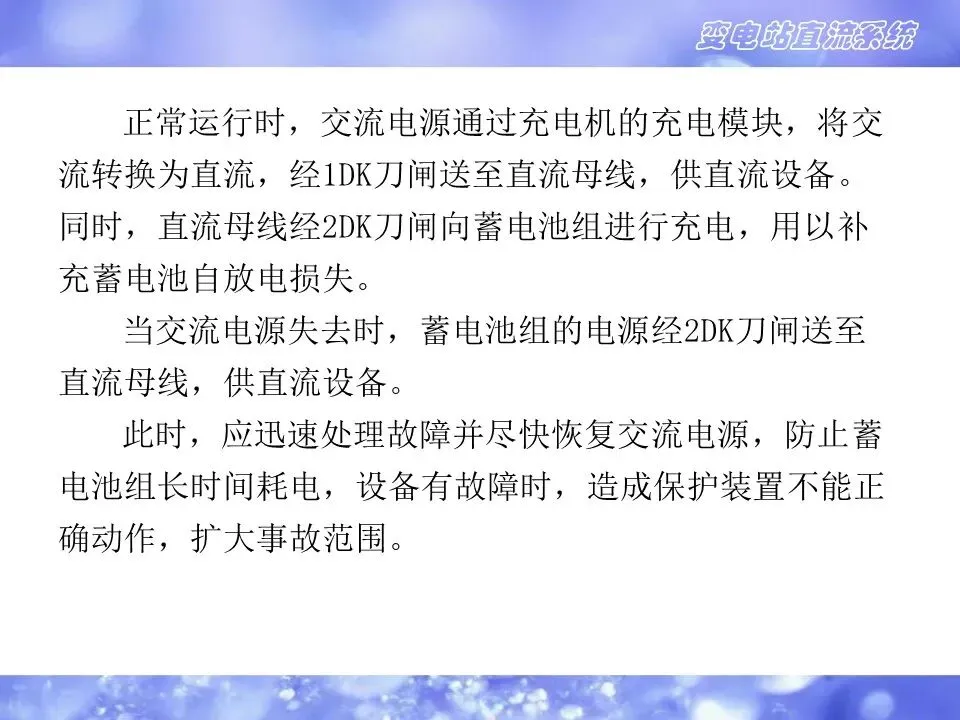

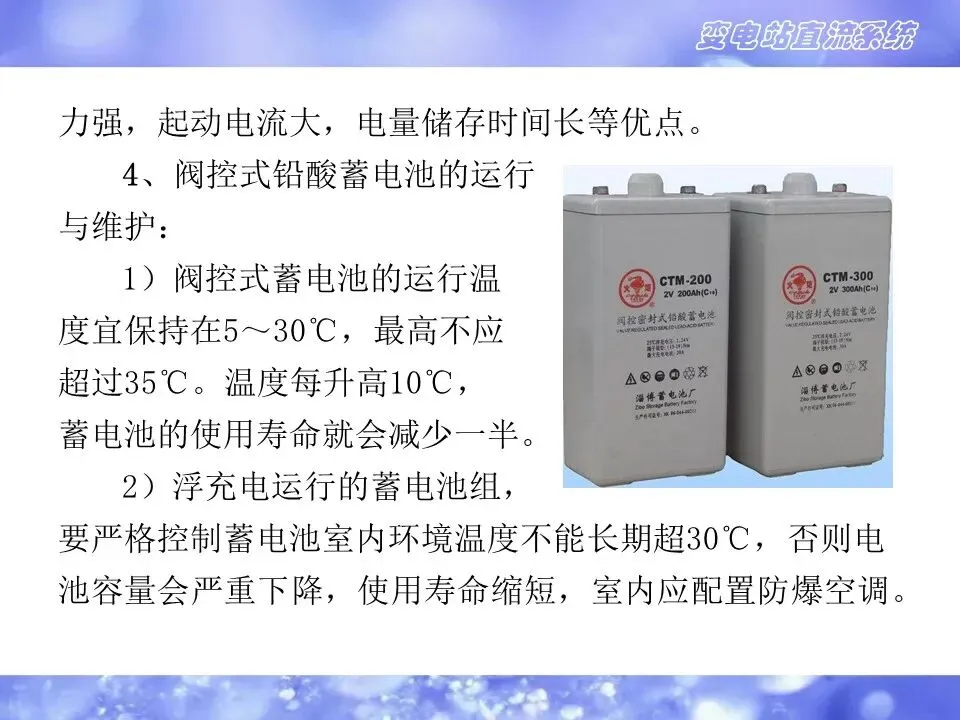

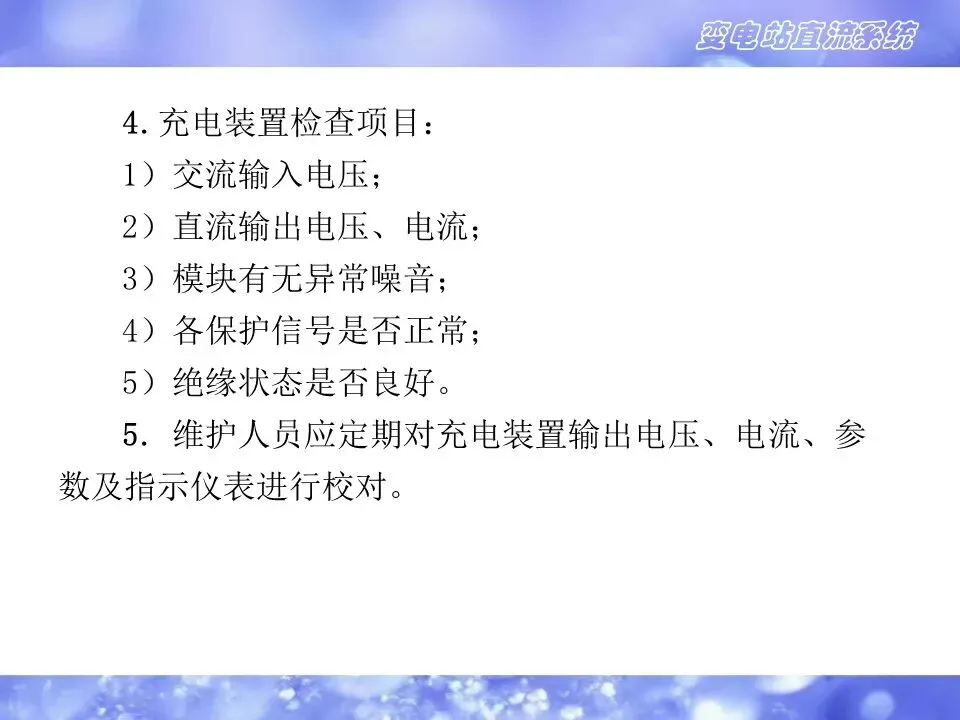

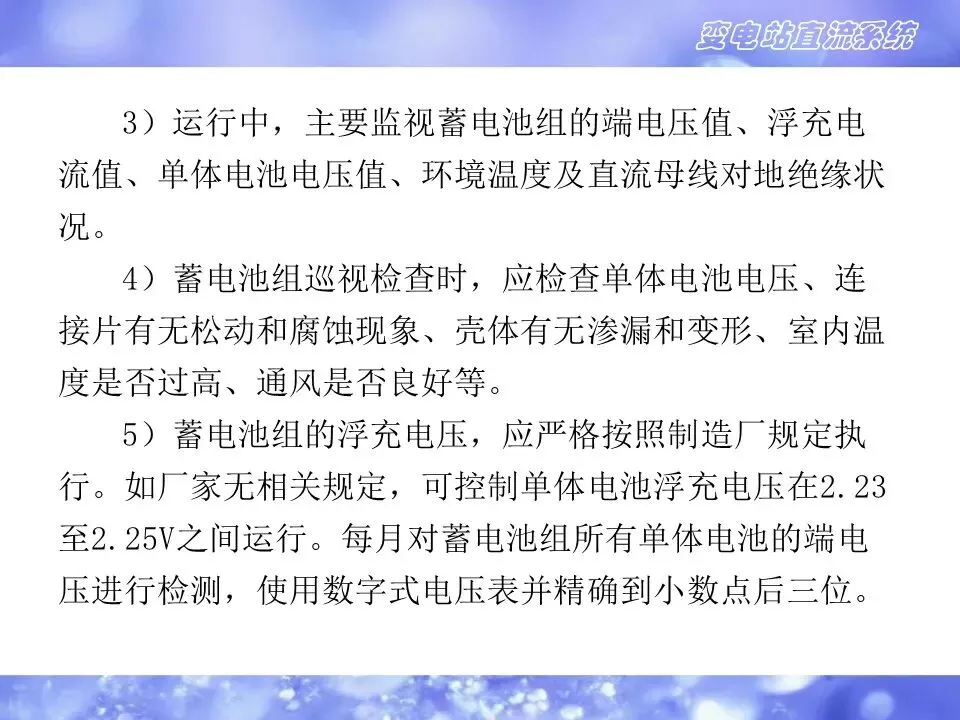

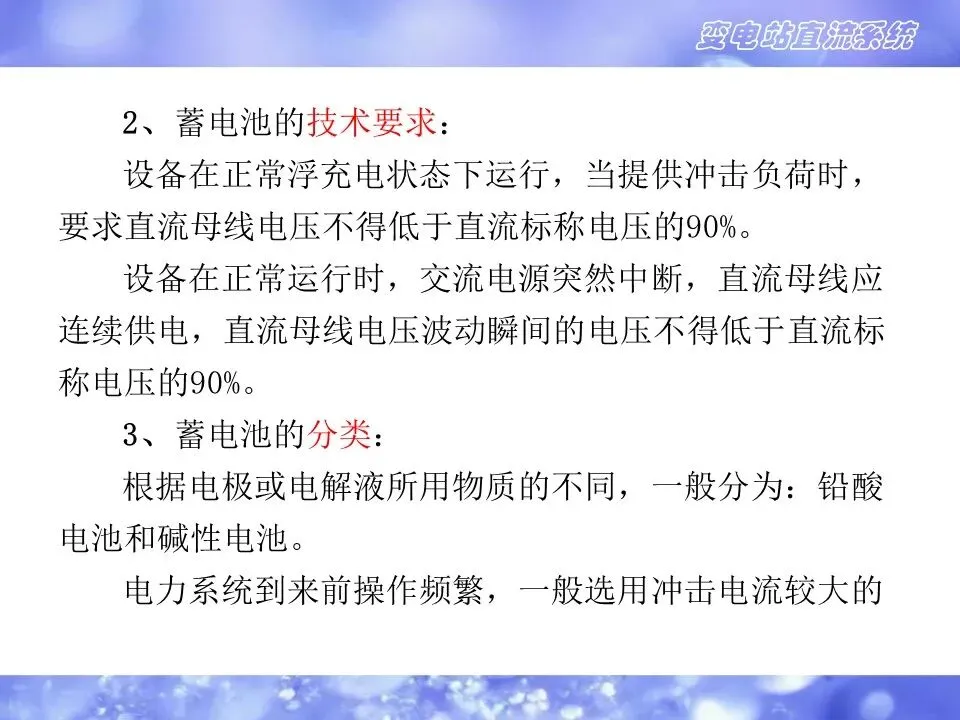

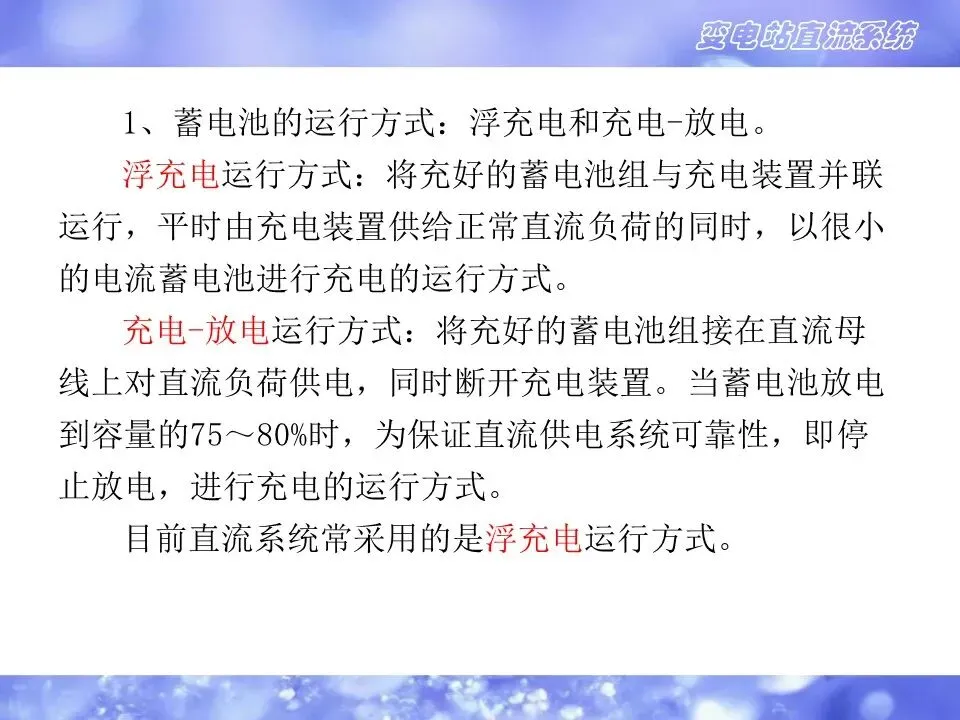

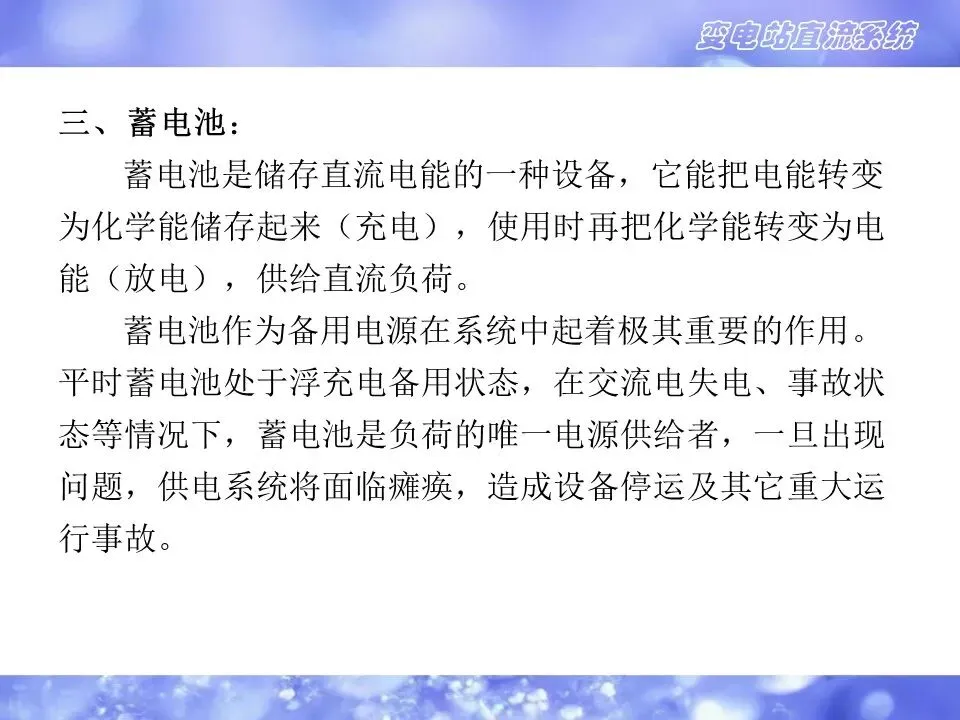

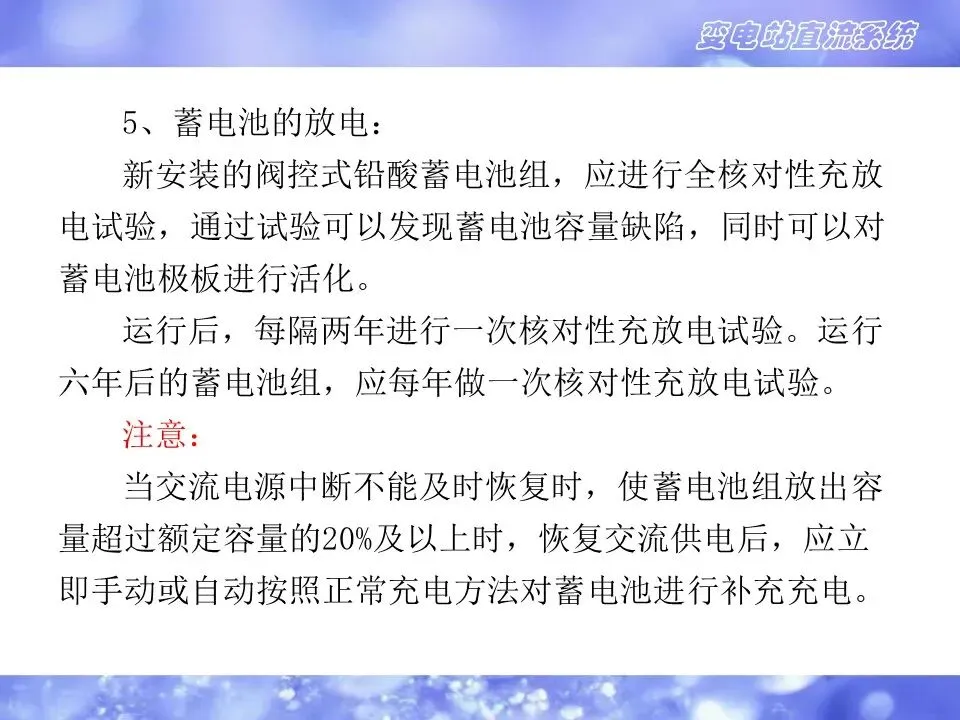

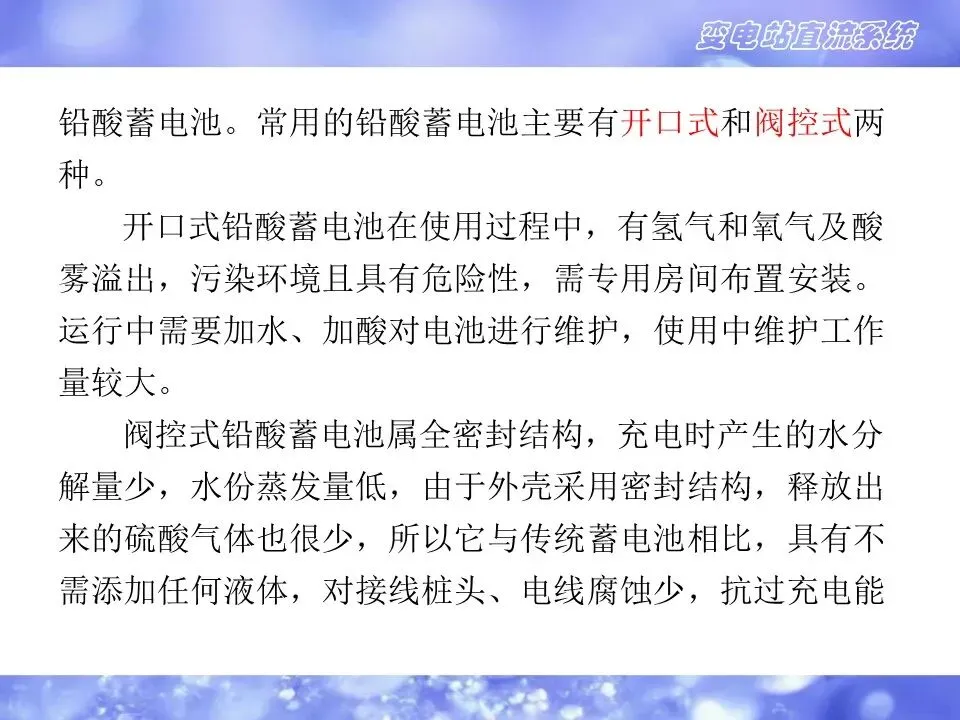

3）直流系统是一个独立的电源，在外部交流电中断的情况下，由蓄电池组继续提供直流电源，保障系统设备正常运行。
4）在系统发生故障，站用电中断的情况下，如果直流电源系统不能可靠地为工作设备提供直流工作电源，将会产生不可估计的损失。
