今天小编给大家带来一篇关于车用CO₂热泵系统的最新研究成果，主题是“车用CO₂热泵系统制热性能影响的试验研究”。希望通过这次分享，能让大家对这一技术有更深入的了解。

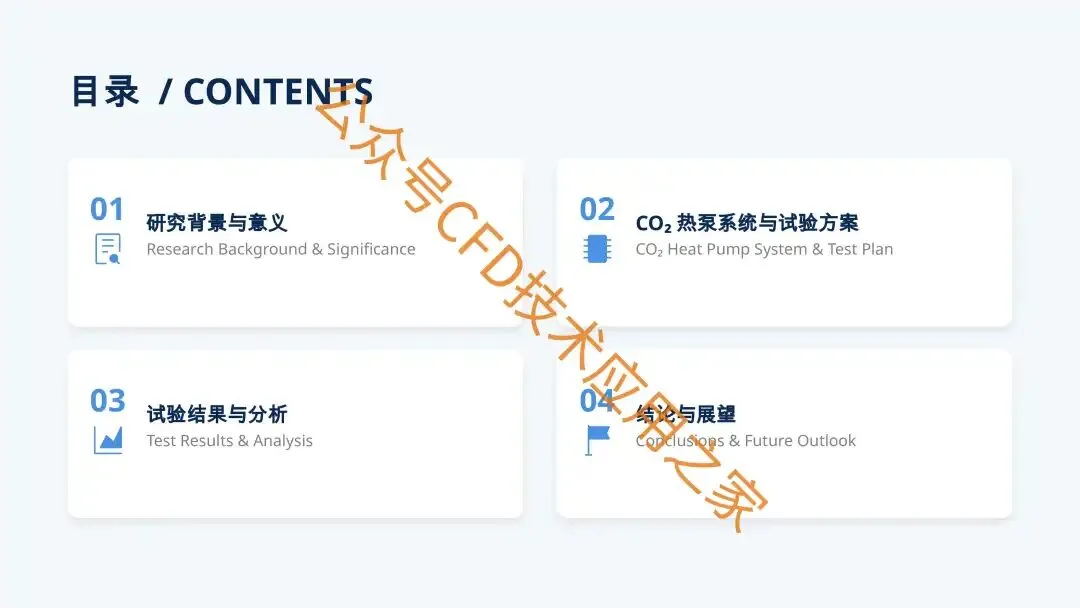

本次分享将分为四个部分。首先，会探讨这项研究的背景与意义；接着，详细介绍试验所使用的CO₂热泵系统和具体的试验方案；然后，将重点分析试验得出的各项结果；最后，对研究进行总结并展望未来的应用方向。

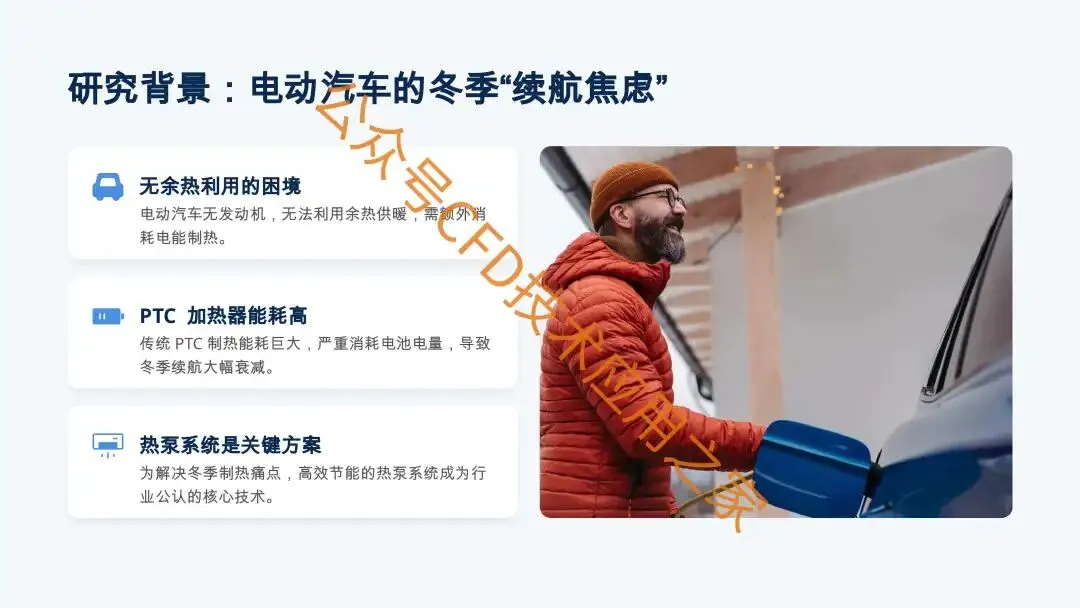

首先来看研究背景。随着电动汽车的普及，一个普遍的痛点就是冬季续航里程的“缩水”。这主要是因为电动车没有发动机，无法像燃油车那样利用余热来供暖，只能依靠PTC加热器。但PTC加热器能耗非常高，会严重消耗电池电量，导致续航焦虑加剧。因此，寻找更高效的制热方案迫在眉睫，而热泵系统正是目前公认的最佳解决方案之一。

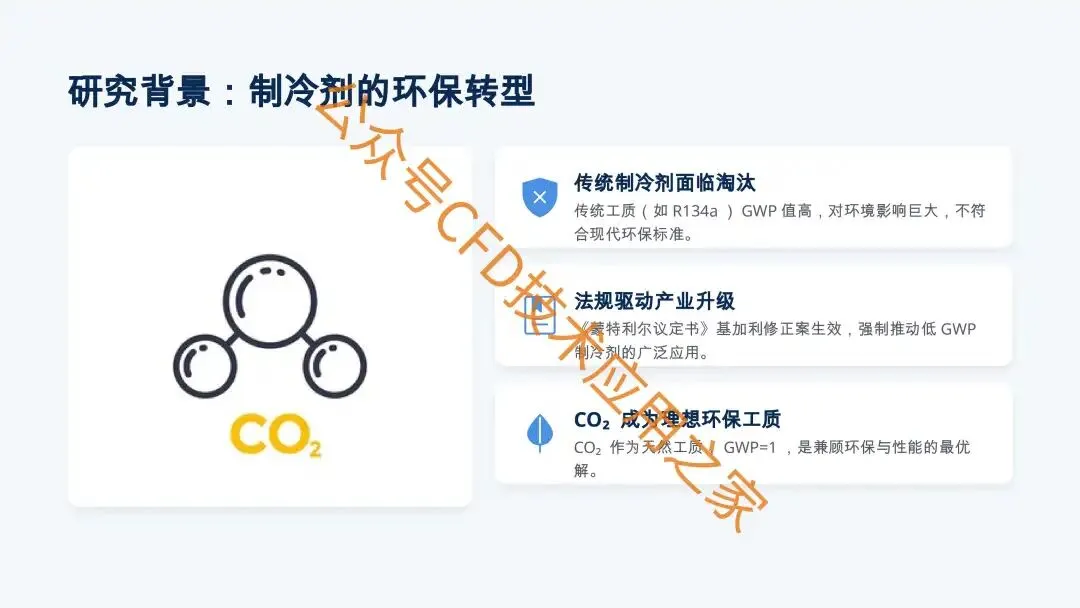

除了性能需求，环保法规也是推动技术变革的重要因素。传统的制冷剂，比如R134a，虽然性能稳定，但其全球变暖潜能值（GWP）高达1300，对环境影响巨大。随着《蒙特利尔议定书》基加利修正案的生效，这类高GWP制冷剂将逐步被淘汰。在这一背景下，CO₂作为一种天然存在的物质，其GWP值为1，几乎可以忽略不计，成为了兼顾环保与性能的理想替代工质。

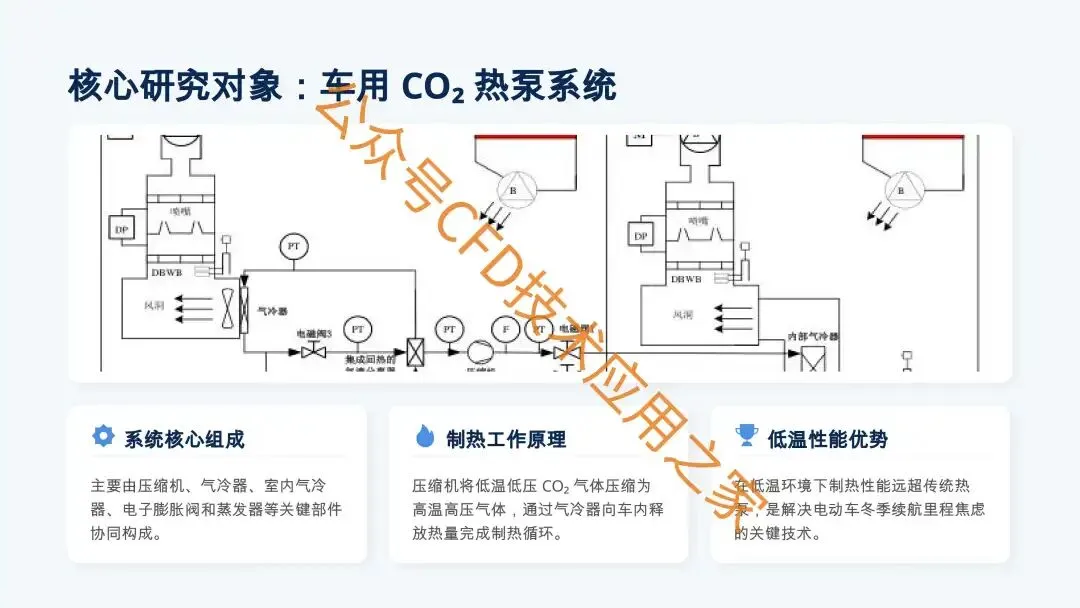

本次研究的核心对象，就是车用CO₂热泵系统。这张图展示了试验所用的系统台架。它主要由压缩机、气冷器、蒸发器等关键部件构成。其工作原理与家用空调类似，通过压缩机做功，将室外环境中的低品位热能转移到车内。与传统热泵相比，CO₂热泵的最大优势在于其在零下20摄氏度甚至更低的环境中依然能保持良好的制热性能，这正是我们所需要的。

为了系统地研究各因素的影响，研究团队在专业的空调焓差试验台上进行了大量测试。试验主要围绕三个核心变量展开：首先是环境温度，从0℃到-20℃，覆盖了大部分严寒地区的冬季气温；其次是车内的送风量；最后是我们最关心的目标送风温度，设置了30、45和60摄氏度三个梯度。通过改变这些变量，我们可以全面评估系统在不同工况下的制热性能。

先固定送风温度为45℃，来看看环境温度的影响。从这些图表可以看出，随着环境温度降低，为了维持车内温度，压缩机必须以更高的转速工作，导致功耗急剧增加。虽然制热量确实有所提升，但能效比COP却在持续下降。这说明，在极寒天气下，系统需要付出更大的能耗代价来保证制热效果。

如果把目标送风温度提高到60℃，情况会变得更糟。从这组对比数据可以看到，在同样的低温环境下，为了吹出更热的风，压缩机的负荷呈指数级增长，功耗激增，而COP则进一步恶化。这表明，追求过高的送风温度，会让系统的能耗问题雪上加霜。

那么，送风温度的影响究竟有多大？研究给出了非常明确的量化结果。仅仅是将送风温度从45℃提高到60℃，压缩机的平均功耗就增加了近30%，而系统的能效比则下降了超过17%，最终导致车辆的续航里程减少了约4.82%。这个数据非常直观地告诉我们，盲目追求高温并不明智，会严重影响车辆的冬季表现。

不过，研究也发现了一个积极的因素——室内风量。试验表明，在保持送风温度不变的情况下，适当增大车内的循环风量，可以显著提升系统的COP。例如，在零下15度时，将风量调大，COP最多可以提升24.4%。这是因为更大的风量能让换热器更充分地发挥作用，从而提高了整体效率。这为我们优化系统控制策略提供了重要参考。

除了试验分析，这项研究还做出了理论贡献。研究团队通过大量数据，找到了系统关键参数与最优排气压力之间的关系，并建立了一个拟合公式。这个公式可以帮助工程师设计更智能的控制系统，让热泵系统在不同工况下都能自动调整到最高效的运行点，从而最大化地利用能源。

最后，对本次研究的核心结论进行一个总结。第一，环境温度越低，系统的能耗代价越大。第二，过高的送风温度会严重影响能效和续航，这是一个需要权衡的因素。第三，增大风量是一个简单而有效的优化方法。第四，研究提出的最优排气压力关联式，为实现更智能的系统控制奠定了基础。

这些研究结论对于工程应用具有重要的指导意义。车企可以据此优化热泵系统的控制逻辑，在制热效果和能耗之间找到最佳平衡点。展望未来，结合人工智能的智能温控、更深度的余热回收技术，以及与整车热管理系统的一体化集成，都将是车用热泵技术发展的重要方向，旨在让电动汽车的冬季表现更加出色。

分享到此结束。感谢大家关注。
