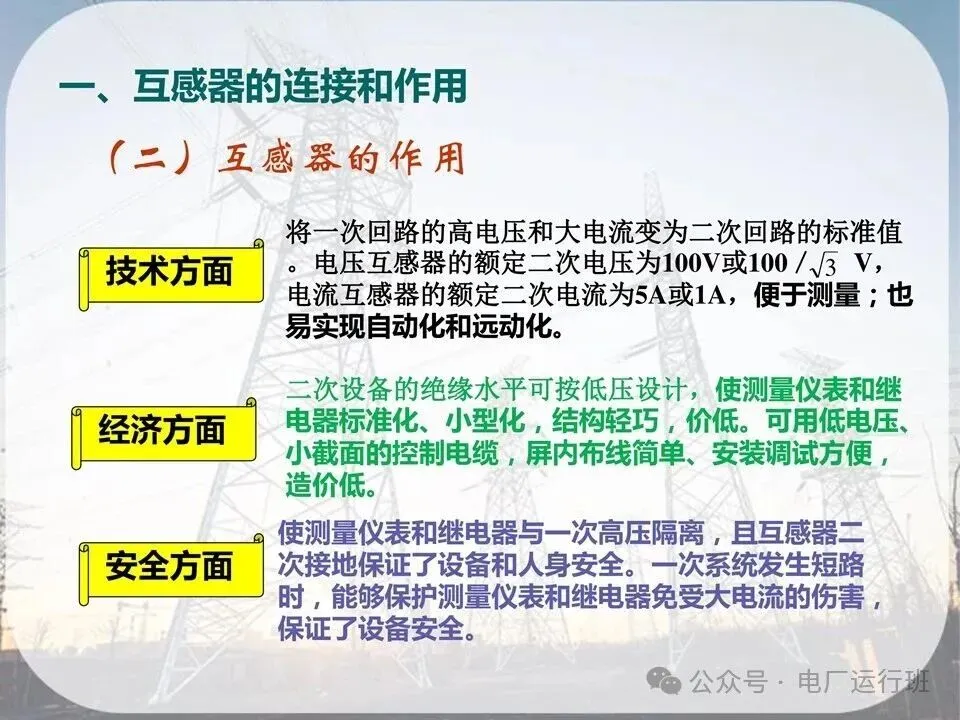

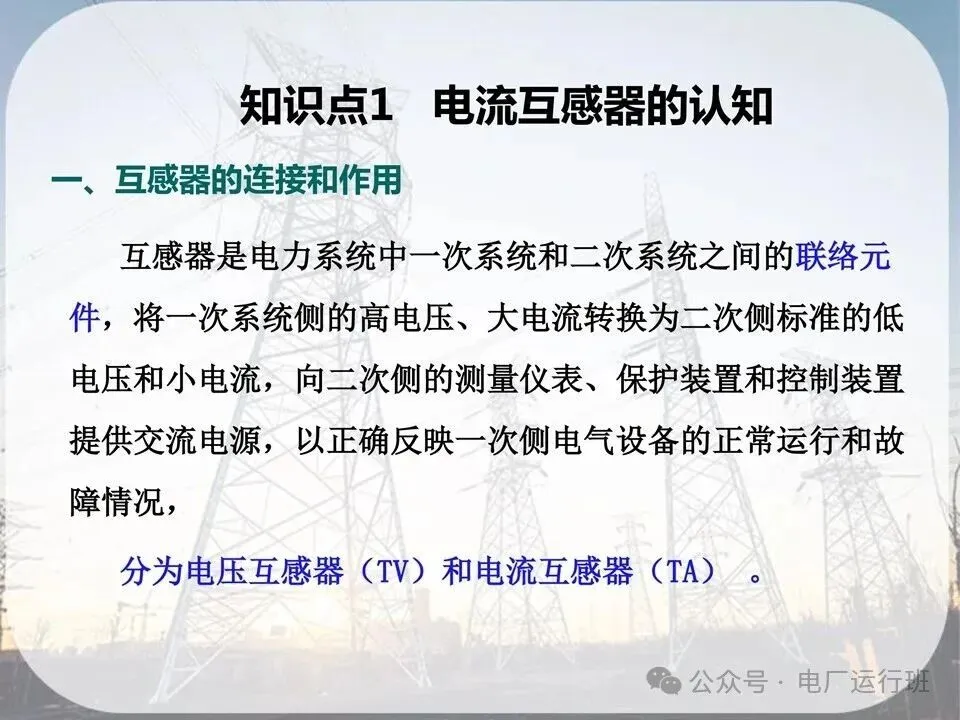

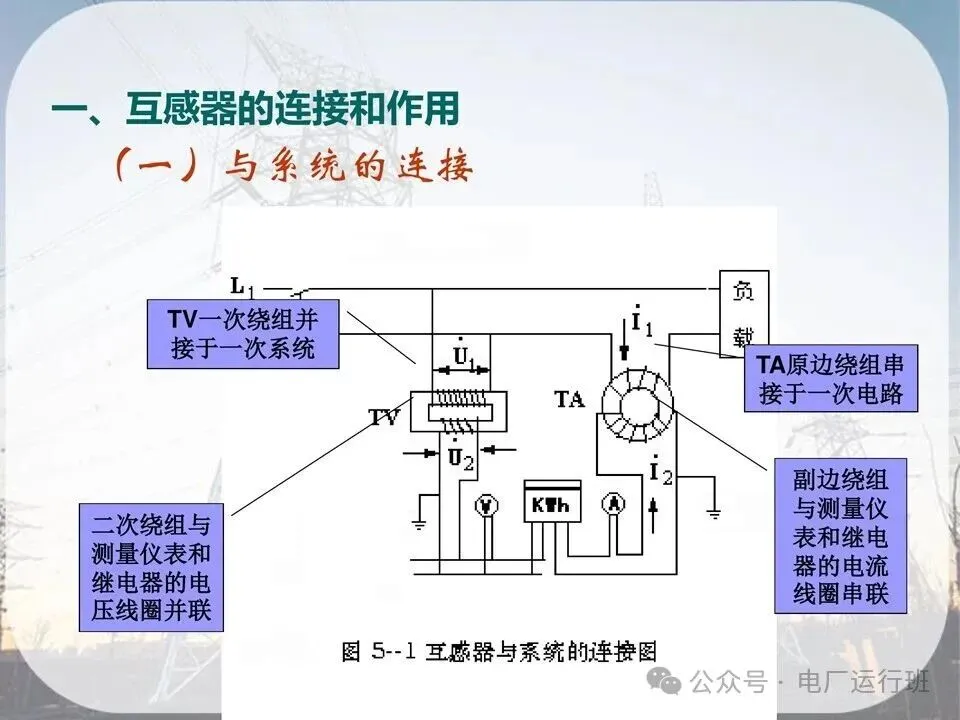

一、互感器的连接和作用
互感器是电力系统中一次系统和二次系统之间的联络元件，将一次系统侧的高电压、大电流转换为二次侧标准的低电压和小电流，向二次侧的测量仪表、保护装置和控制装置提供交流电源，以正确反映一次侧电气设备的正常运行和故障情况，分为电压互感器（TV）和电流互感器（TA）。

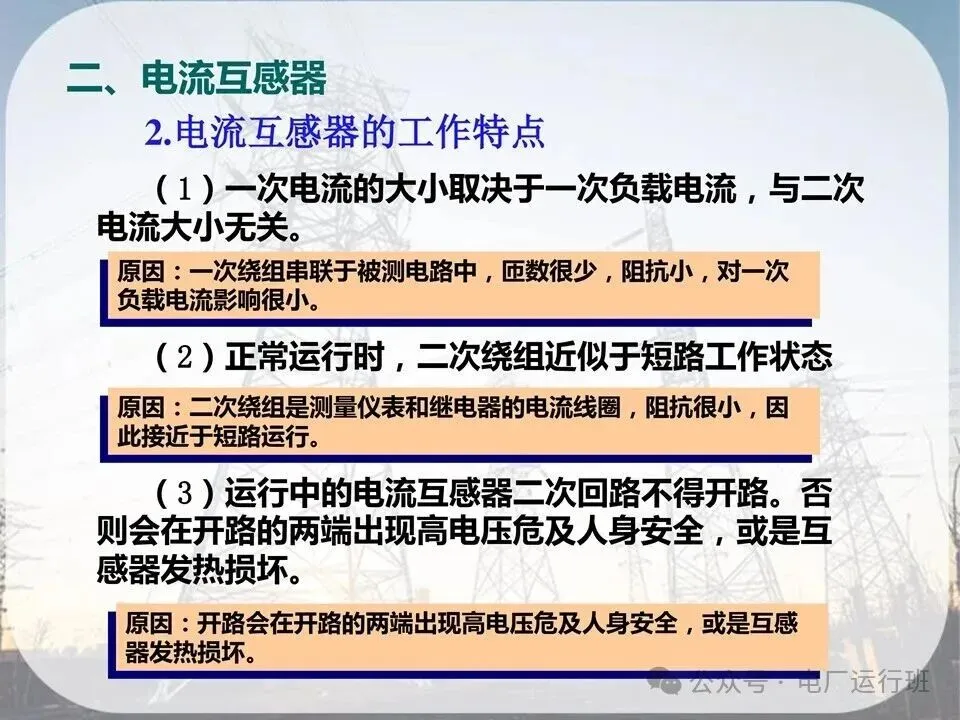

2.电流互感器的工作特点
（1）一次电流的大小取决于一次负载电流，与二次电流大小无关。
原因：一次绕组串联于被测电路中，匝数很少，阻抗小，对一次负载电流影响很小。
（2）正常运行时，二次绕组近似于短路工作状态
原因：二次绕组是测量仪表和继电器的电流线圈，阻抗很小，因此接近于短路运行。

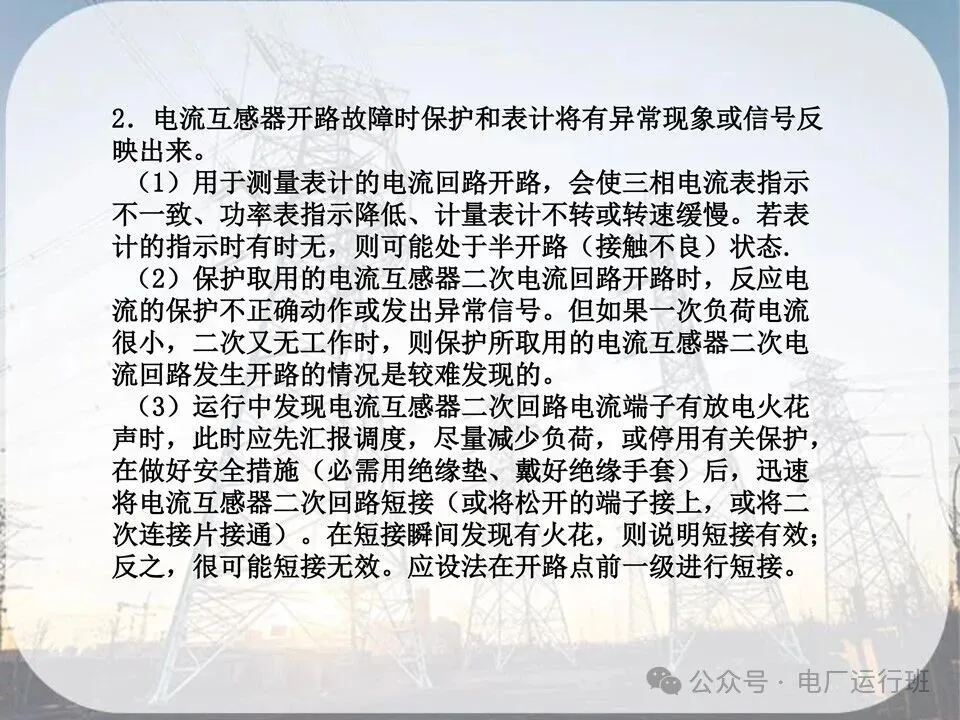

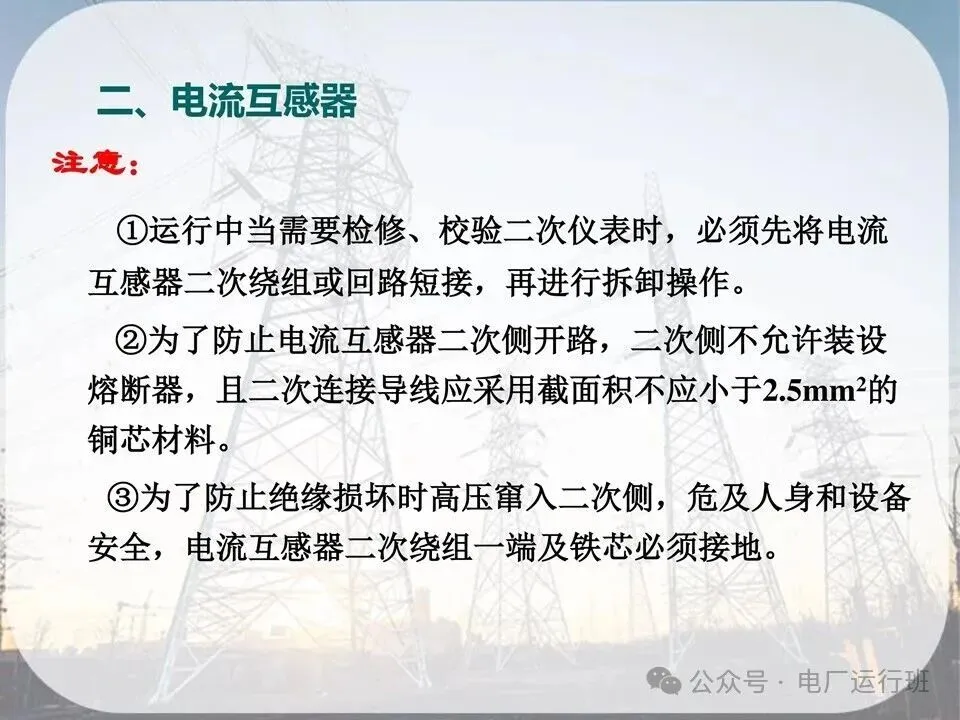

（3）运行中的电流互感器二次回路不得开路。否则会在开路的两端出现高电压危及人身安全，或是互感器发热损坏。
原因：开路会在开路的两端出现高电压危及人身安全，或是互感器发热损坏。

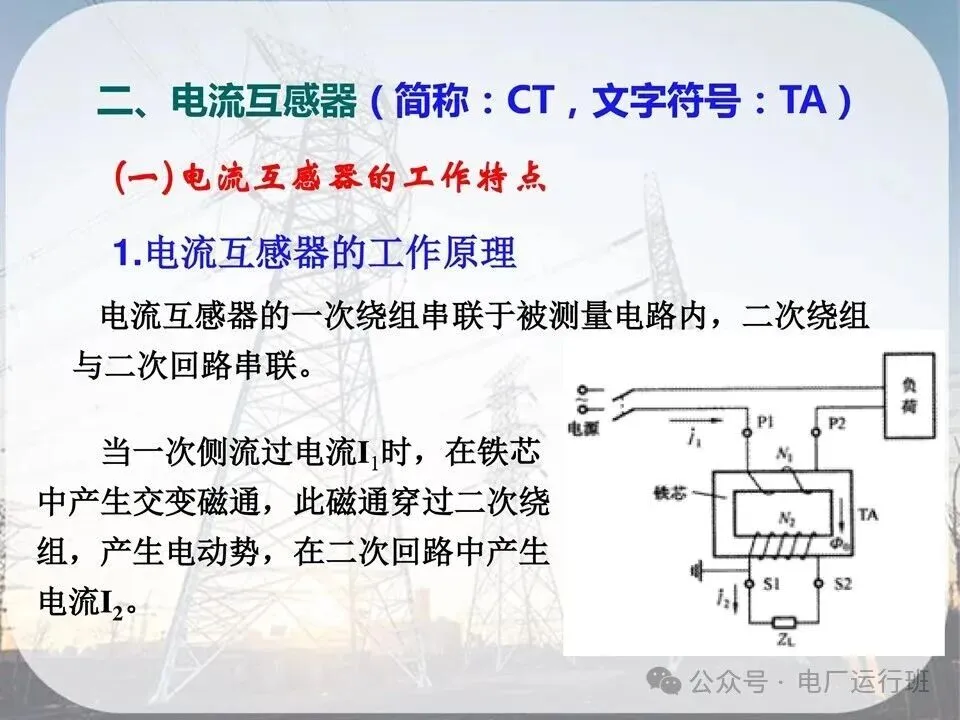

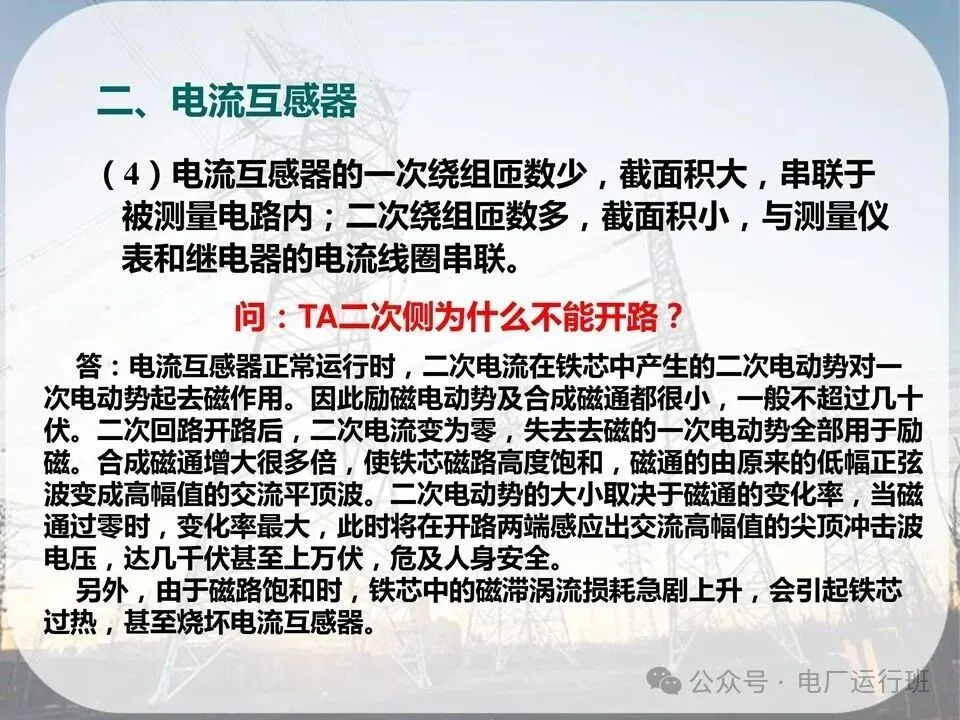

（4）电流互感器的一次绕组匝数少，截面积大，串联于被测量电路内：二次绕组匝数多，截面积小，与测量仪表和继电器的电流线圈串联。

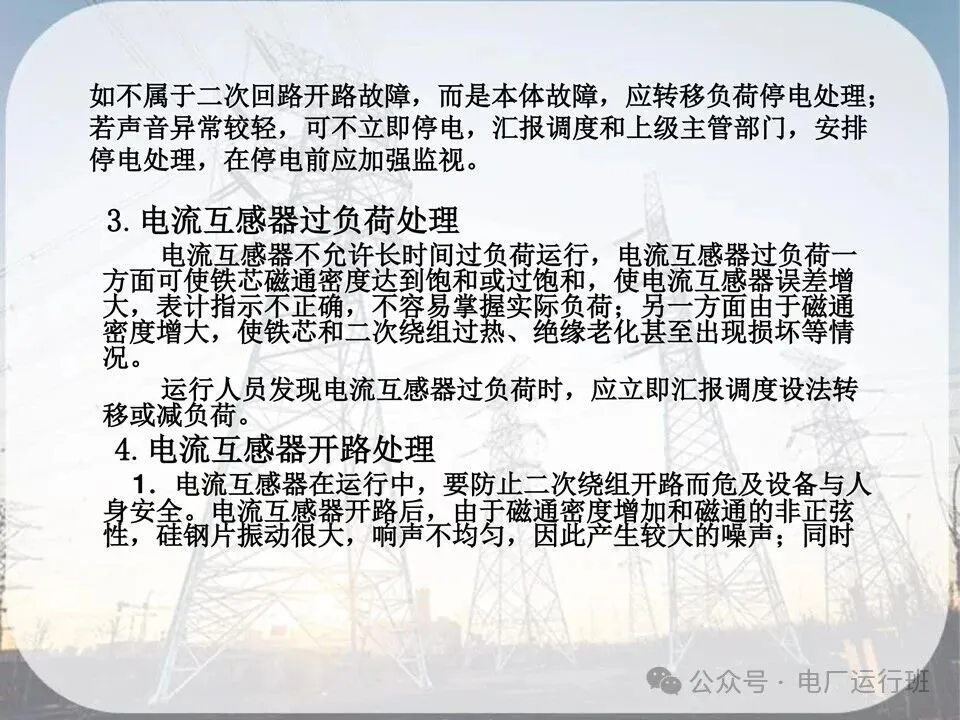

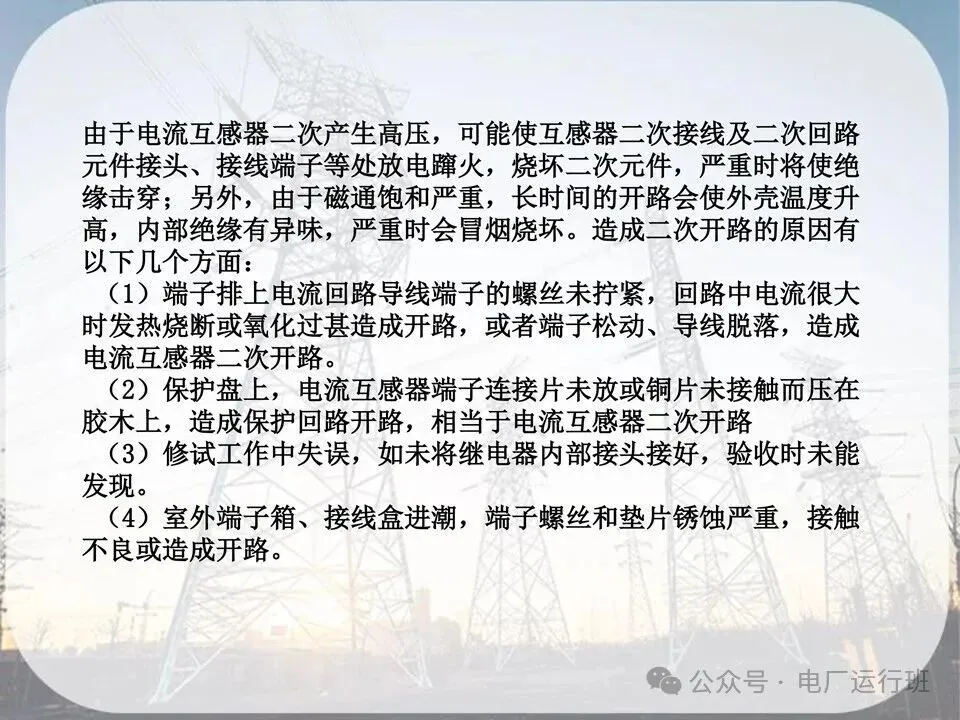

问：TA二次侧为什么不能开路？
答：电流互感器正常运行时，二次电流在铁芯中产生的二次电动势对一次电动势起去磁作用。因此励磁电动势及合成磁通都很小，一般不超过几十伏。二次回路开路后，二次电流变为零，失去去磁的一次电动势全部用于励磁。合成磁通增大很多倍/使铁芯磁路高度饱和，磁通的由原来的低幅正弦波变成高幅值的交流平顶波。二次电动势的大小取决于磁通的变化率，当磁通过零时，变化率最大，此时将在开路两端感应出交流高幅值的尖顶冲击波电压，达几千伏甚至上万伏，危及人身安全。另外，由于磁路饱和时，铁芯中的磁滞涡流损耗急剧上升，会引起铁芯过热，甚至烧坏电流互感器。

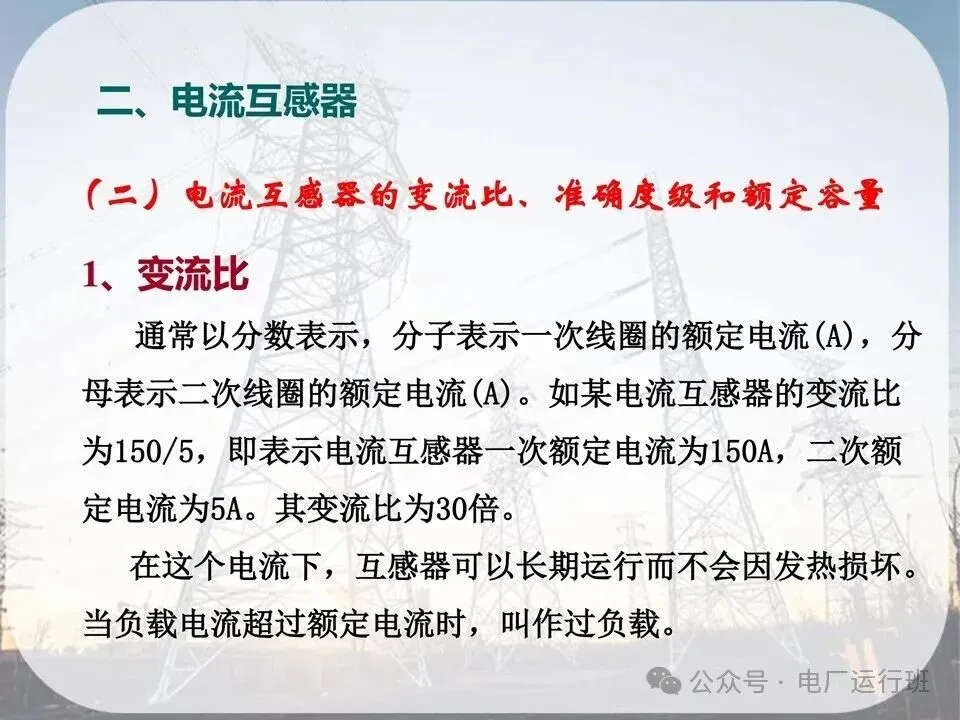

（二）电流互感器的变流比、准确度级和额定容量

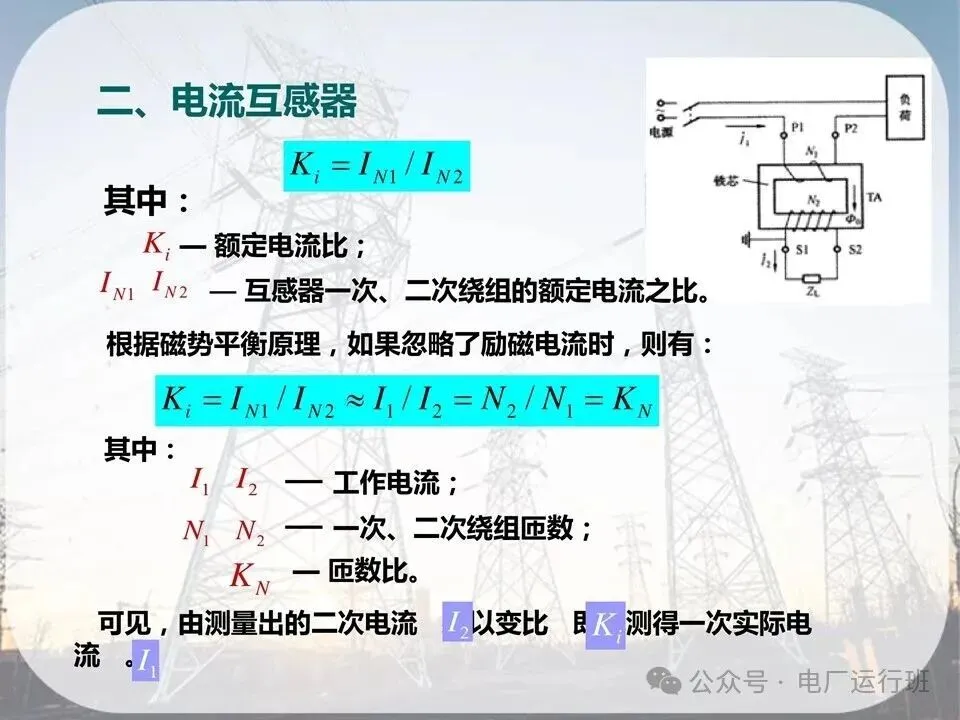

1、变流比
通常以分数表示，分子表示一次线圈的额定电流（A），分母表示二次线圈的额定电流（A）。如某电流互感器的变流比为150/5，即表示电流互感器一次额定电流为150A，二次额定电流为5A。其变流比为30倍。在这个电流下，互感器可以长期运行而不会因发热损坏当负载电流超过额定电流时，叫作过负载

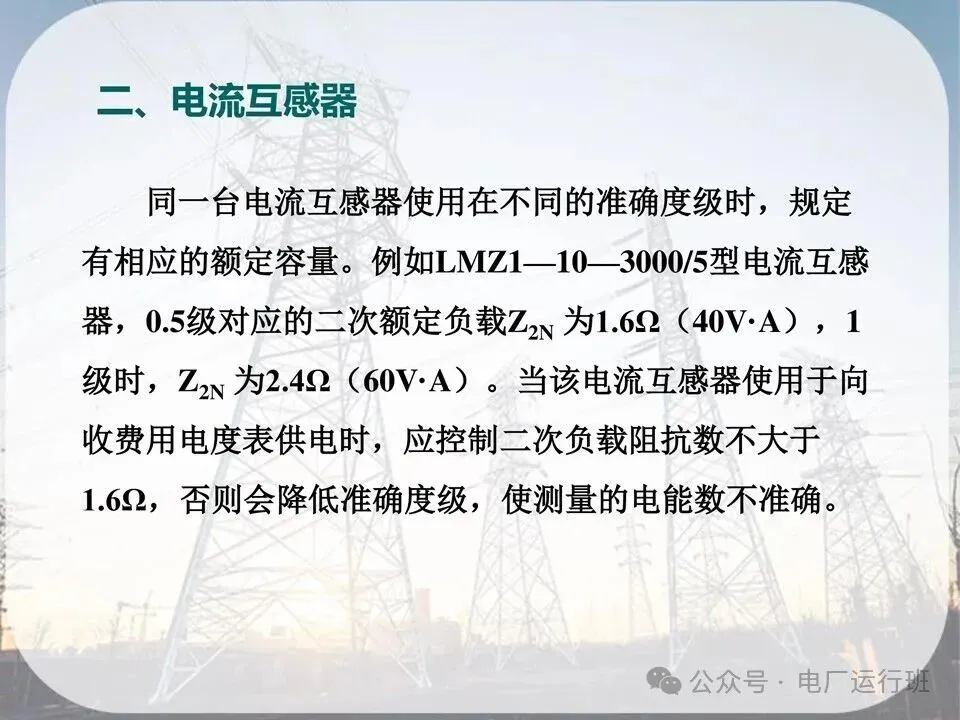

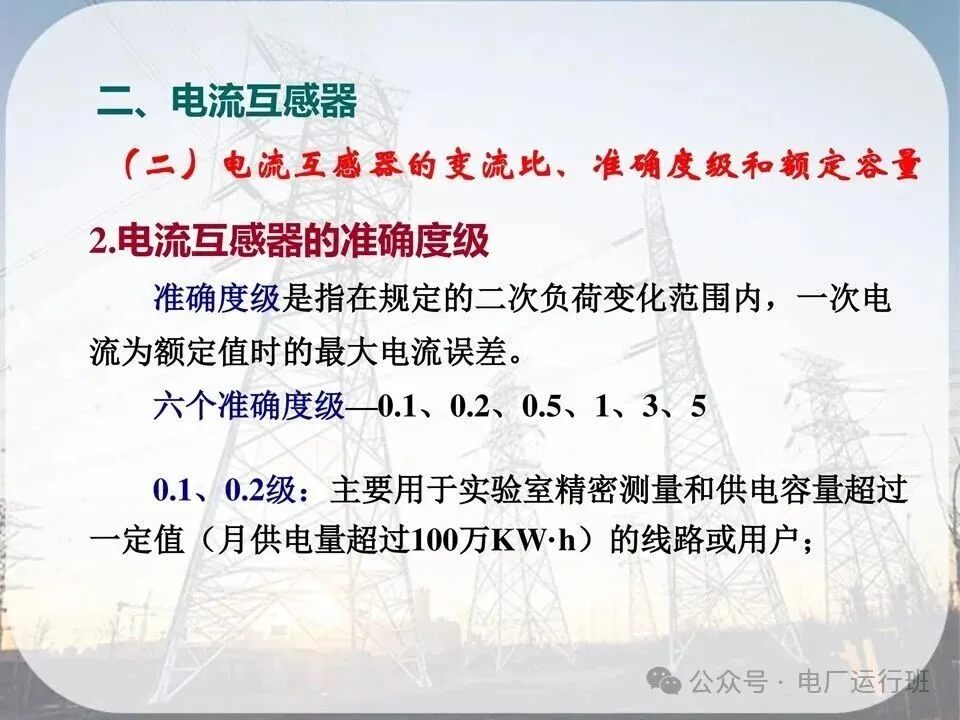

2.电流互感器的准确度级
准确度级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差。

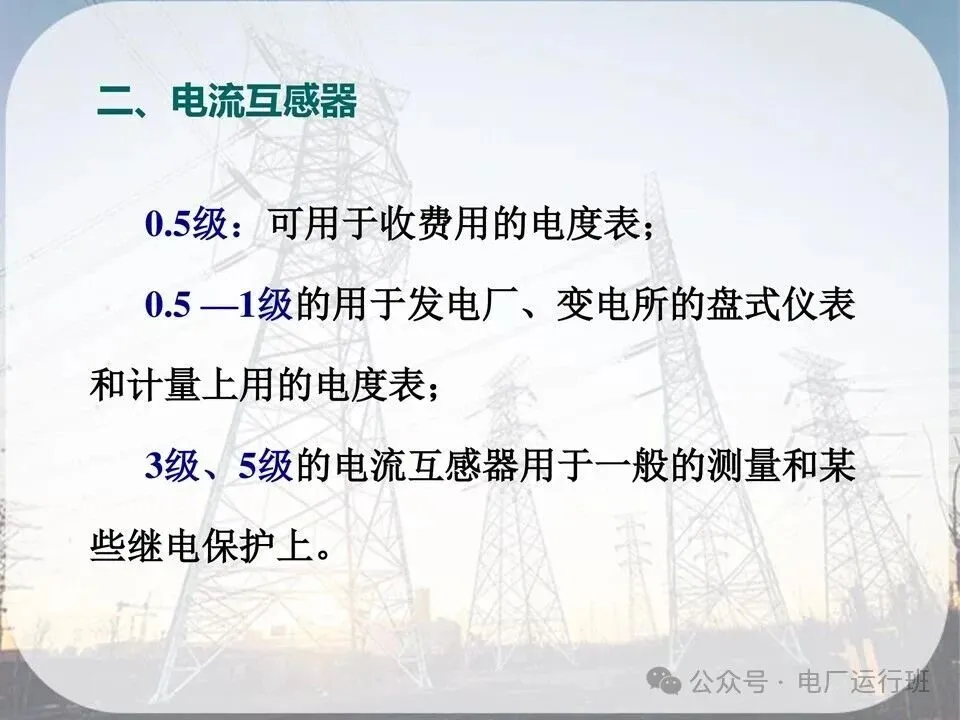

六个准确度级--0.1、0.2、0.5、1、3、5
0.1、0.2级：主要用于实验室精密测量和供电容量超过一定值（月供电量超过100万KW·h）的线路或用户；
