资料解读：数据中心基础设施规划设计

详细资料请看本解读文章的最后内容

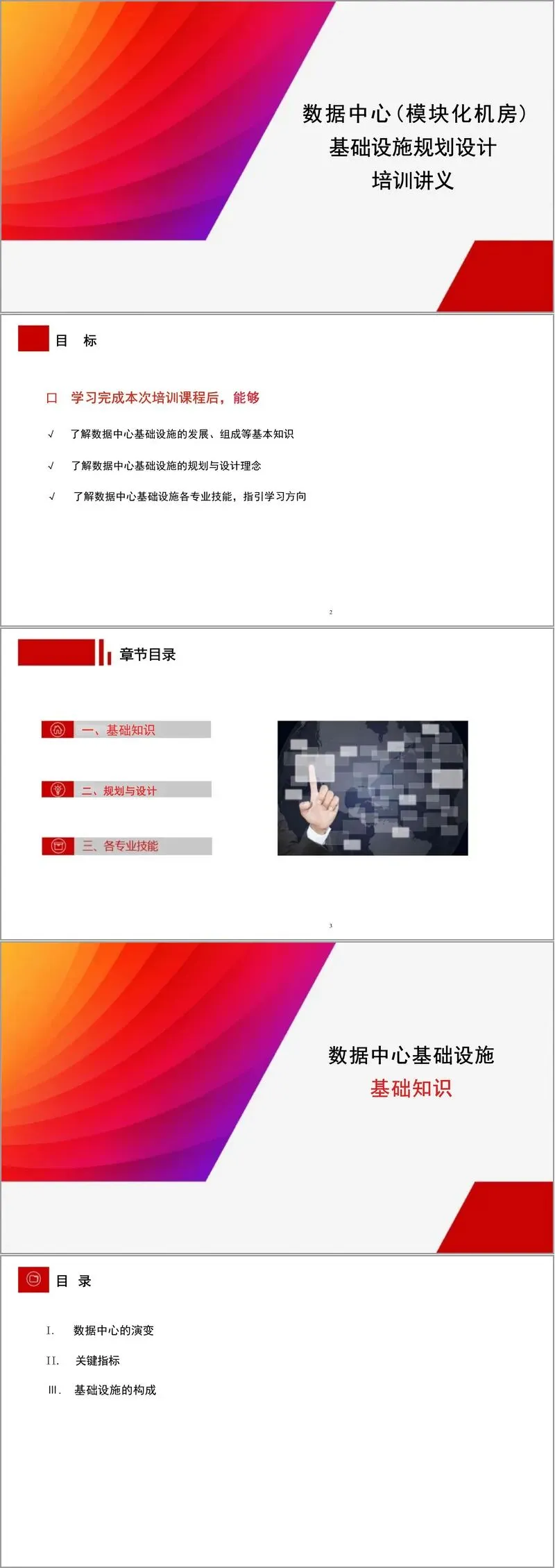

作为专注于数据中心基础设施设计的专业人士，笔者对这份培训材料进行了全面分析。该文档系统性地阐述了数据中心基础设施的规划与设计要点，为从业人员提供了从基础理论到实践应用的全方位指导。

一、数据中心发展历程与基础认知

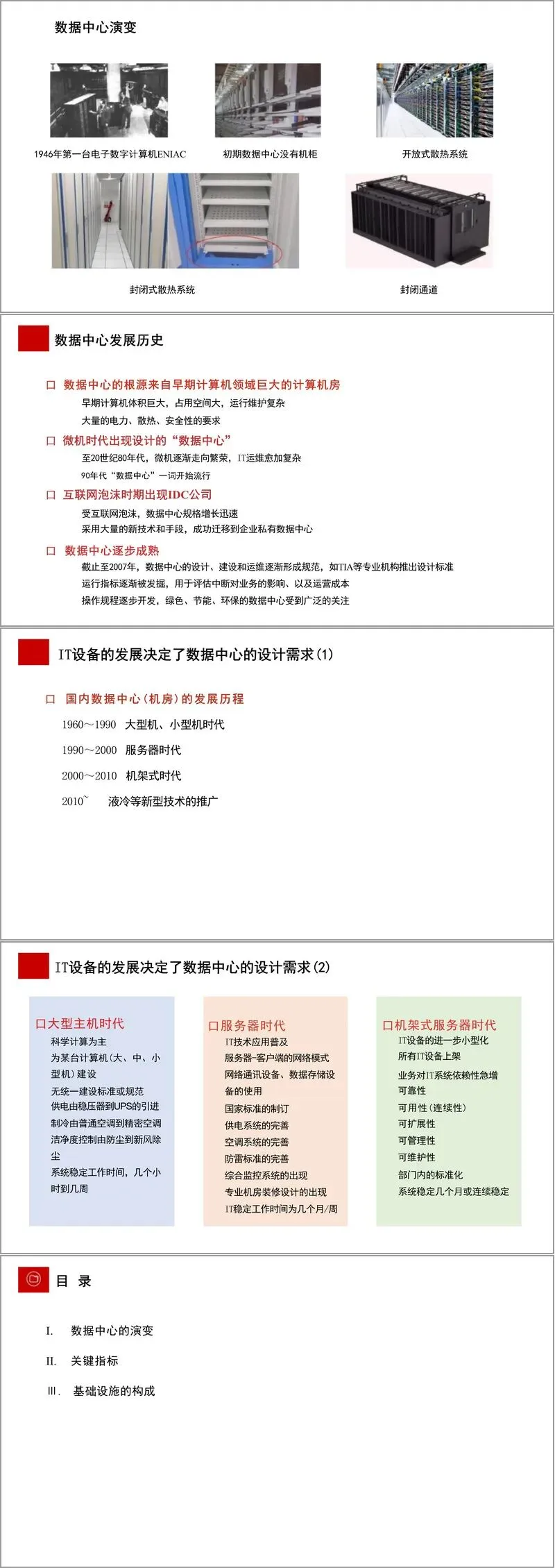

数据中心的发展历程可追溯至20世纪40年代第一台电子数字计算机ENIAC的出现。从最初没有专用机柜的大型计算机房，到现代封闭通道的精密环境，数据中心经历了显著的技术演进。这一演进过程体现了IT设备发展对数据中心设计需求的深刻影响。

我国数据中心发展经历了大型机时代、服务器时代、机架式时代，目前正朝着液冷等新型技术方向迈进。每个阶段都伴随着供电、制冷、洁净度控制等基础设施技术的重大革新。现代数据中心已成为支撑数字经济发展的关键基础设施，其规划设计需要综合考虑可靠性、可用性、可扩展性等多重因素。

二、关键性能指标体系的建立与应用

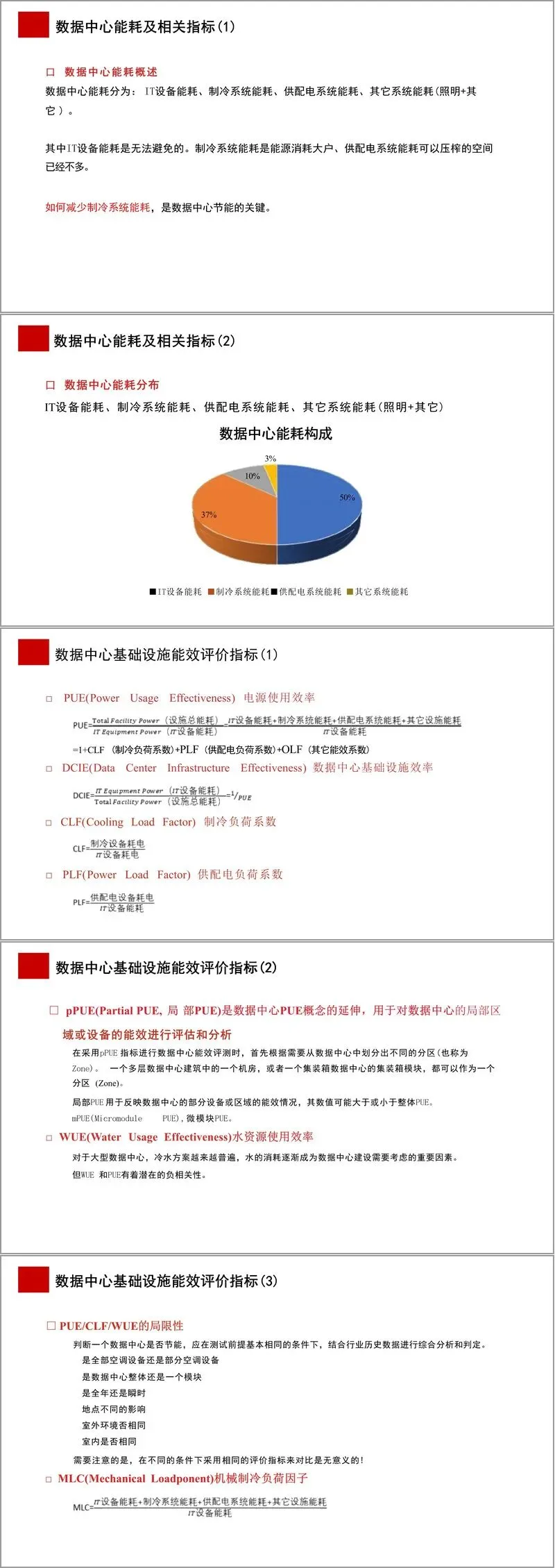

数据中心能效评估是规划设计中的重要环节。PUE（电能使用效率）作为核心指标，反映了设施总能耗与IT设备能耗的比值关系。其计算公式为：PUE = 总设施能耗 / IT设备能耗。理想的PUE值越接近1，表明能效水平越高。

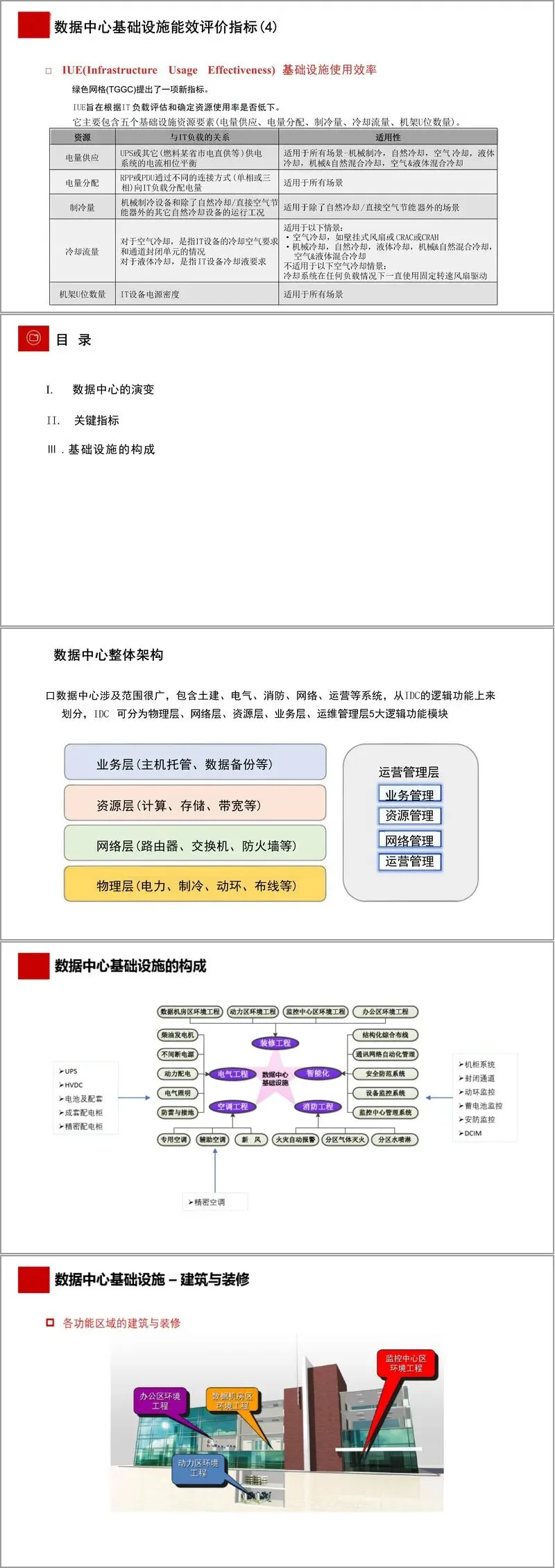

除了PUE外，文档还介绍了DCIE（数据中心基础设施效率）、CLF（制冷负荷系数）、PLF（供配电负荷系数）等衍生指标。这些指标共同构成了数据中心的能效评价体系。特别需要关注的是pPUE（局部PUE）概念，它允许对数据中心的特定区域进行能效评估，为精细化能效管理提供了工具。

近年来，随着水资源重要性提升，WUE（水资源使用效率）指标也逐渐受到重视。需要注意的是，这些指标的应用必须考虑具体测试条件，避免在不同前提下的简单对比。

三、基础设施整体架构与子系统构成

数据中心基础设施采用分层架构设计，包含物理层、网络层、资源层、业务层和运维管理层五个逻辑功能模块。这种架构确保了各系统之间的协同工作。

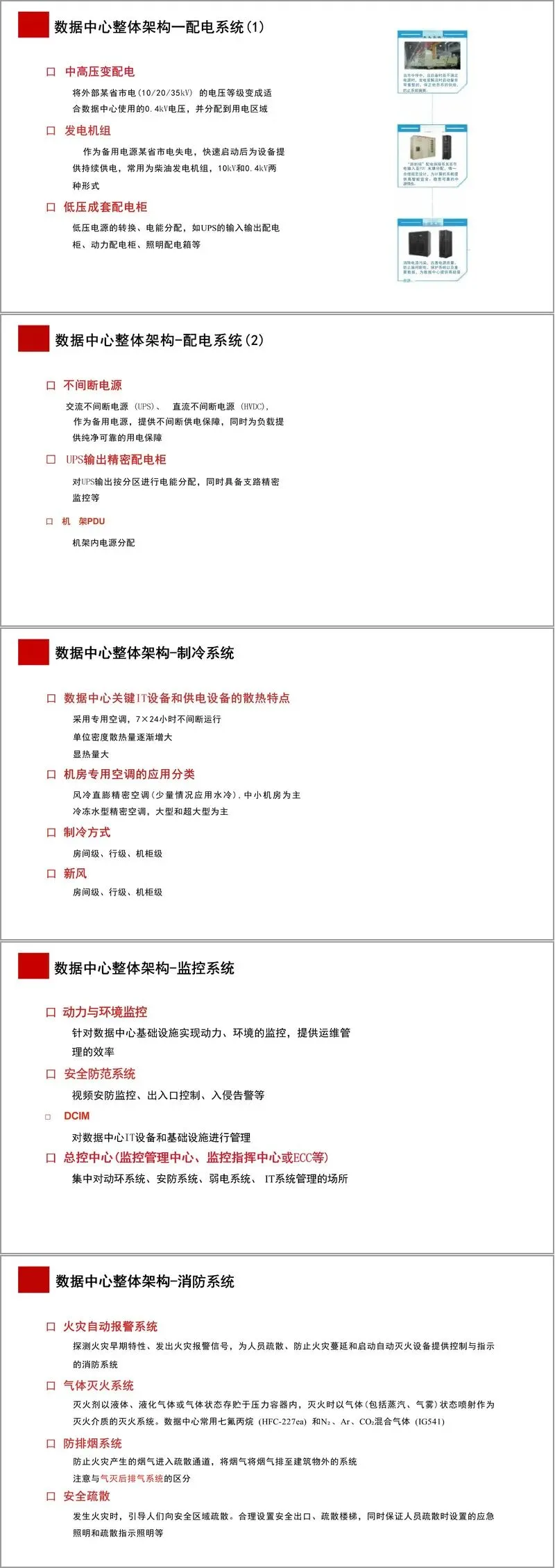

配电系统作为数据中心的心脏，包含中高压变配电、发电机组、低压配电柜、不间断电源等关键组件。其中UPS系统提供不间断供电保障，精密配电柜实现电能分配，机架PDU完成机柜内电源分配。

制冷系统针对IT设备散热特点，采用专用空调实现7×24小时不间断运行。根据规模不同，可选择风冷直膨精密空调或冷冻水型精密空调，制冷方式涵盖房间级、行级和机柜级等多个层次。

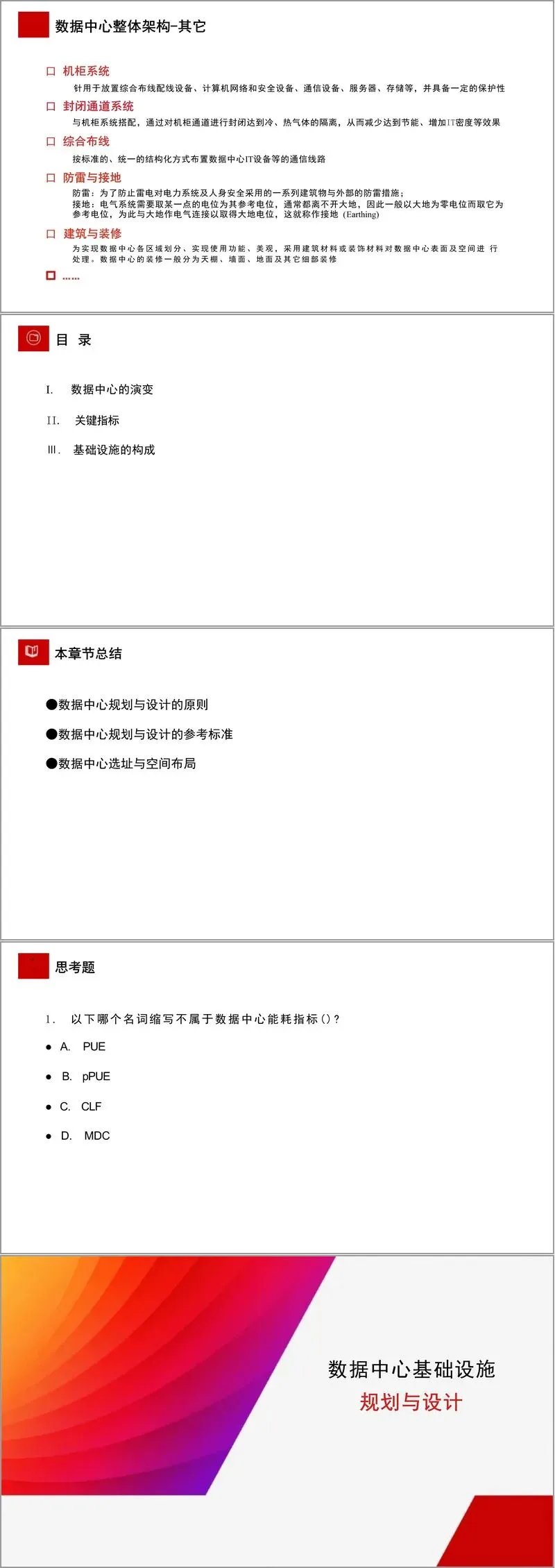

监控系统通过动力环境监控、安全防范、DCIM等子系统，实现对基础设施的全面管控。消防系统则包含火灾自动报警、气体灭火、防排烟等安全保障措施。

四、规划设计的核心原则与方法论

数据中心规划设计需要遵循系统性、可靠性、可扩展性等基本原则。投资效益与性能要求之间需要寻求平衡点，既要保证系统安全可靠，又要控制总体拥有成本。

在标准规范方面，主要依据《数据中心设计规范》GB50174-2017、《数据中心基础设施施工及验收规范》GB50462-2015等国家标准，同时参考TIA-942等国际标准。这些标准为数据中心建设提供了技术依据。

数据中心等级划分是规划设计的重要基础。国标将数据中心划分为A、B、C三个等级，美标分为Tier1至Tier4四个等级。不同等级对应不同的可靠性要求，直接影响基础设施的配置方案。

五、选址策略与空间布局规划

数据中心选址需要考虑业务需求、政策环境、地理条件等多重因素。外部选址要避开自然灾害频发区域，确保能源供应充足；内部选址则要满足荷载、层高、电磁环境等技术要求。

空间布局规划需要合理划分功能区域，包括主机房、辅助区、支持区和行政管理区。设备布置要符合规范要求，如机柜采用面对面、背对背布置方式，通道宽度满足运输和维护需求。冷热通道的隔离设计是提高制冷效率的关键措施。

现代数据中心趋向模块化、标准化发展，通过标准化机房模块提高可靠性，降低运营成本。这种设计理念支持数据中心的快速部署和灵活扩展。

六、各专业子系统关键技术要点

在配电系统方面，需要重点关注低压电器的选型配置。断路器作为关键保护设备，其反时限保护特性确保了线路安全。UPS系统的设计要考虑输入输出保护开关的配合，避免中性线断开引发的系统故障。

制冷系统设计需要精确计算设备发热量与所需风量的关系。不同的送回风方式直接影响制冷效率，封闭通道技术的应用显著提升了散热效果。加湿系统和新风系统的合理配置保证了机房环境的稳定性。

消防系统采用极早期烟雾探测和气体灭火技术，为数据中心提供全方位安全保障。监控系统通过动力环境监控、安防监控等子系统，实现基础设施的智能化管理。

七、新兴技术与发展趋势

模块化数据中心成为重要发展方向，将UPS、空调、机柜等基础设施集成一体，提高了部署效率和运行可靠性。液冷等新型散热技术的应用，为高密度数据中心提供了解决方案。

绿色节能理念深入基础设施设计的各个环节。从制冷系统的优化到供电效率的提升，从自然冷却技术的利用到可再生能源的应用，数据中心正朝着更加环保可持续的方向发展。

智能化运维通过DCIM等管理平台，实现对基础设施的精细化管理。预测性维护、AI优化等技术的应用，不断提升数据中心的运营效率和管理水平。

这份培训材料为数据中心基础设施规划设计提供了系统性的知识体系，既包含基础理论，又涵盖实践要点，对从业人员具有重要的指导价值。随着技术的不断发展，数据中心基础设施设计将继续演进，为数字经济发展提供坚实支撑。

接下来请您阅读下面的详细资料吧
