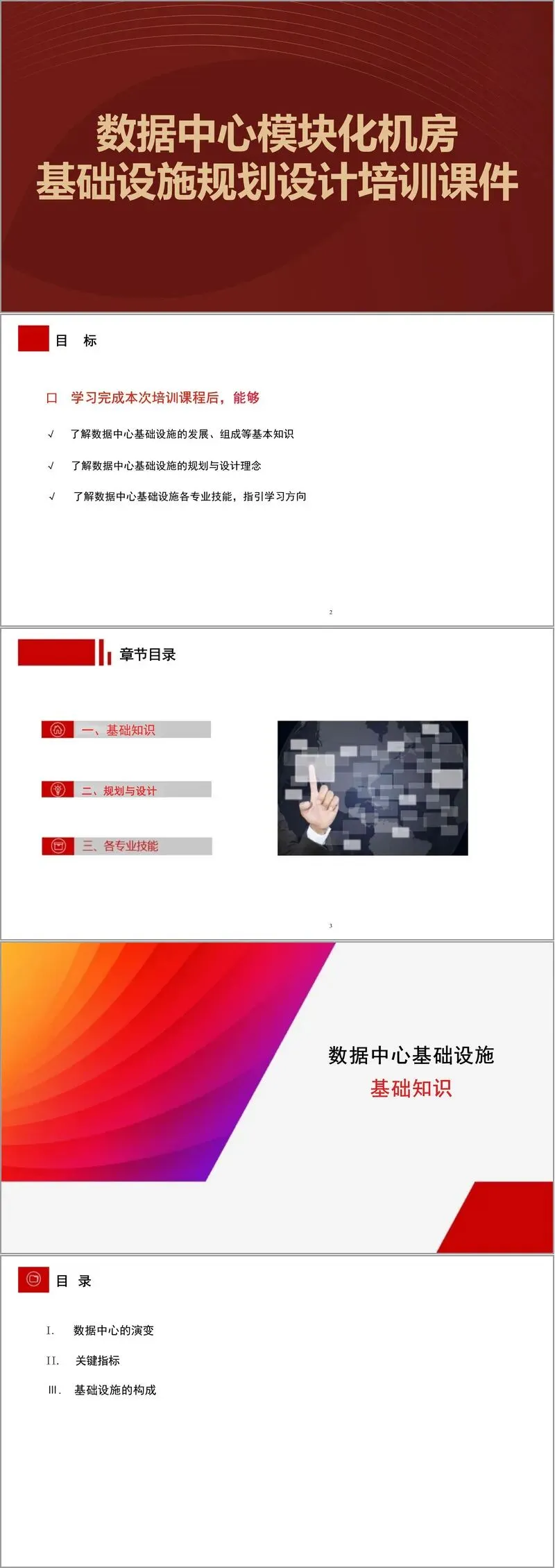

资料解读：数据中心模块化机房基础设施规划设计培训课件

详细资料请看本解读文章的最后内容

作为专注于数据中心基础设施设计的专业人士，笔者对这份培训材料进行了全面分析。该文档系统性地阐述了模块化数据中心基础设施的规划与设计要点，为从业人员提供了从基础理论到实践应用的全方位指导。

一、数据中心发展历程与演进趋势

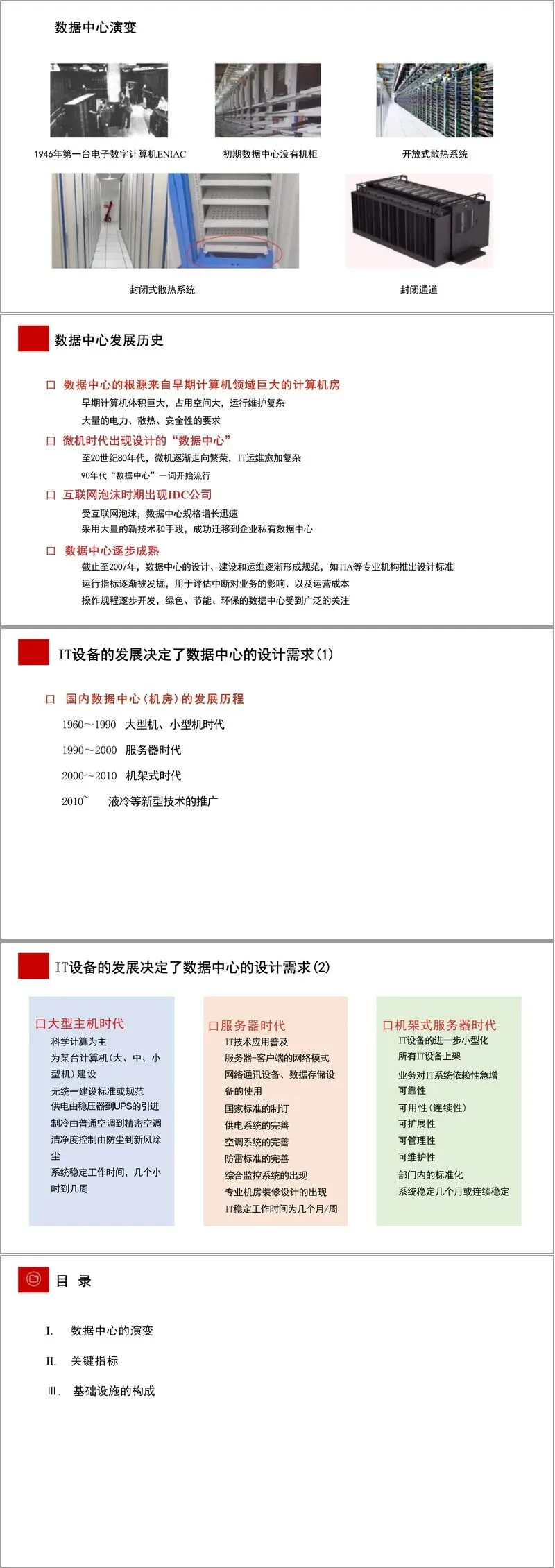

数据中心的发展历程可追溯至20世纪40年代第一台电子数字计算机ENIAC的出现。从最初没有专用机柜的大型计算机房，到现代封闭通道的精密环境，数据中心经历了显著的技术演进。这一演进过程深刻体现了IT设备发展对数据中心设计需求的直接影响。

我国数据中心发展经历了大型机时代、服务器时代、机架式时代，目前正朝着液冷等新型技术方向迈进。每个发展阶段都伴随着供电、制冷、洁净度控制等基础设施技术的重大革新。现代数据中心已成为支撑数字经济发展的关键基础设施，其规划设计需要综合考虑可靠性、可用性、可扩展性等多重因素。

从技术演进角度看，数据中心散热系统经历了从开放式散热到封闭式散热的重大转变。早期计算机房采用开放式散热系统，随着设备密度提升，逐步发展为封闭通道系统，有效提升了制冷效率。这种技术演进反映了数据中心能效要求的不断提高。

二、关键性能指标体系的建立与应用

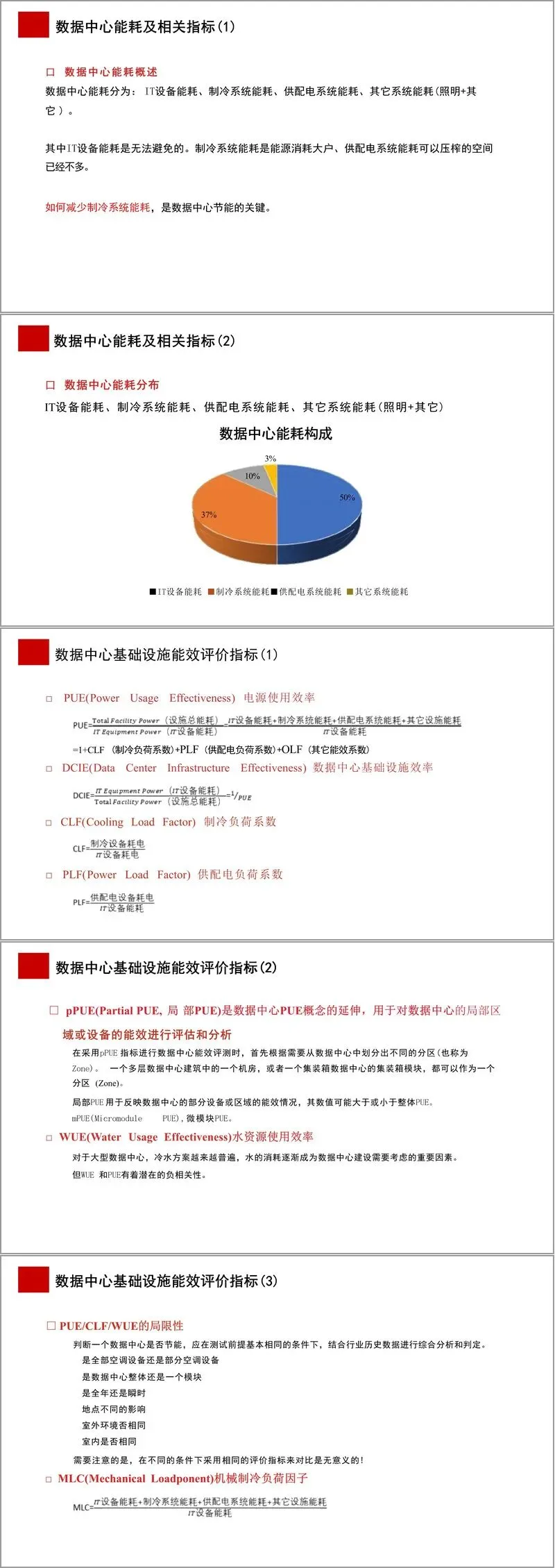

数据中心能效评估是规划设计中的重要环节。PUE（电能使用效率）作为核心评价指标，反映了设施总能耗与IT设备能耗的比值关系。其计算公式为：PUE = 总设施能耗 / IT设备能耗。理想的PUE值越接近1，表明能效水平越高。

除了PUE外，文档还详细介绍了DCIE（数据中心基础设施效率）、CLF（制冷负荷系数）、PLF（供配电负荷系数）等衍生指标。这些指标共同构成了数据中心的能效评价体系。特别需要关注的是pPUE（局部PUE）概念，它允许对数据中心的特定区域进行能效评估，为精细化能效管理提供了有效工具。

近年来，随着水资源重要性提升，WUE（水资源使用效率）指标也逐渐受到重视。需要注意的是，这些指标的应用必须考虑具体测试条件，避免在不同前提下的简单对比。评估数据中心是否节能，应在测试条件基本相同的背景下，结合行业历史数据进行综合分析判断。

三、模块化数据中心整体架构设计

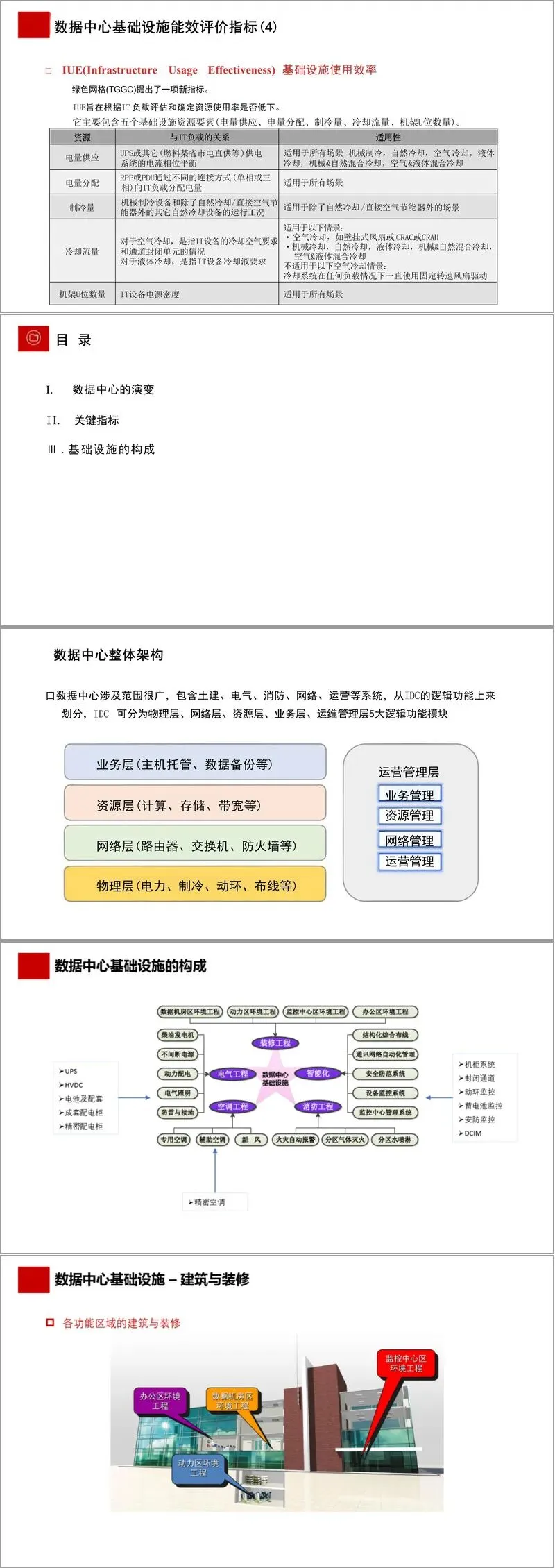

模块化数据中心采用分层架构设计，包含物理层、网络层、资源层、业务层和运维管理层五个逻辑功能模块。这种架构确保了各系统之间的协同工作，提高了整体运营效率。

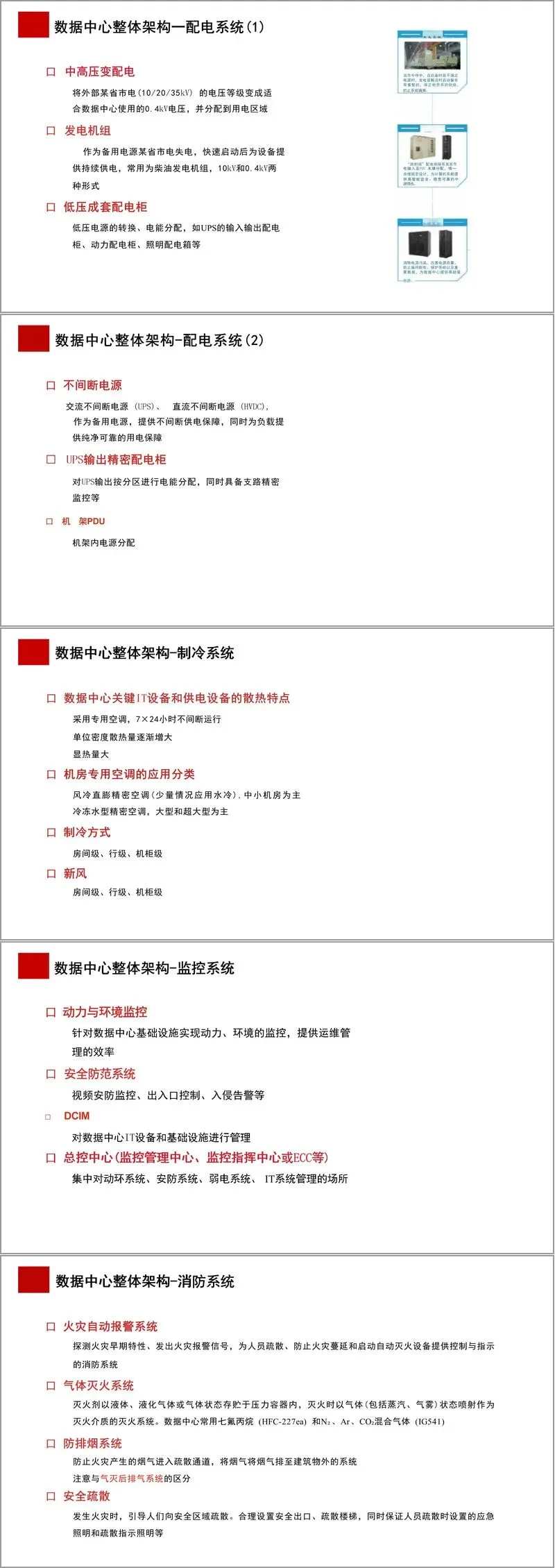

在配电系统方面，模块化设计包含中高压变配电、发电机组、低压配电柜、不间断电源等关键组件。其中UPS系统提供不间断供电保障，精密配电柜实现电能分配，机架PDU完成机柜内电源分配。这种分层配电架构确保了供电的可靠性和灵活性。

制冷系统针对高密度IT设备散热特点，采用专用空调实现7×24小时不间断运行。根据规模不同，可选择风冷直膨精密空调或冷冻水型精密空调，制冷方式涵盖房间级、行级和机柜级等多个层次，满足不同场景的散热需求。

四、规划设计核心原则与标准规范

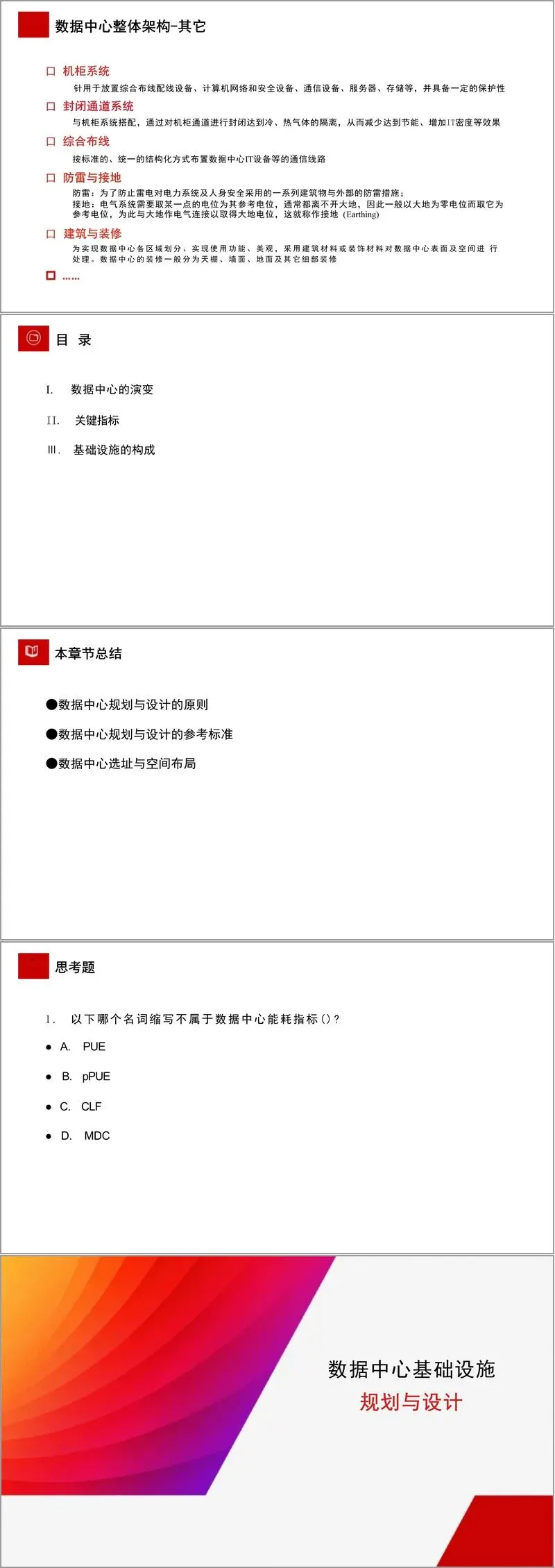

模块化数据中心规划设计需要遵循系统性、可靠性、可扩展性等基本原则。在投资效益与性能要求之间需要寻求最佳平衡点，既要保证系统安全可靠，又要控制总体拥有成本。

在标准规范方面，主要依据《数据中心设计规范》GB50174-2017、《数据中心基础设施施工及验收规范》GB50462-2015等国家标准，同时参考TIA-942等国际标准。这些标准为数据中心建设提供了技术依据和实施指南。

数据中心等级划分是规划设计的重要基础。国标将数据中心划分为A、B、C三个等级，美标分为Tier1至Tier4四个等级。不同等级对应不同的可靠性要求，直接影响基础设施的配置方案和投资规模。

五、模块化机房关键技术要点

在配电系统设计方面，需要重点关注低压电器的选型配置。断路器作为关键保护设备，其反时限保护特性确保了线路安全。UPS系统的设计要考虑输入输出保护开关的配合，避免中性线断开引发的系统故障。

制冷系统设计需要精确计算设备发热量与所需风量的关系。不同的送回风方式直接影响制冷效率，封闭通道技术的应用显著提升了散热效果。加湿系统和新风系统的合理配置保证了机房环境的稳定性。

模块化机房的消防系统采用极早期烟雾探测和气体灭火技术，为数据中心提供全方位安全保障。监控系统通过动力环境监控、安防监控等子系统，实现基础设施的智能化管理和预警。

六、基础设施各子系统协同设计

模块化数据中心的机柜系统承担着承载服务器、存储和网络设备的重要功能。标准机柜宽度通常为600mm，深度1000~1200mm，高度42U或47U。机柜的布置采用面对面、背对背方式，形成冷热通道隔离，提高制冷效率。

综合布线系统采用结构化设计，包含铜缆、光缆、连接器和配线设备等组件。走线方式可采用上走线、下走线或机柜顶部走线，根据具体场景选择最合适的布线方案。良好的布线设计不仅提高美观度，更确保信号传输质量。

封闭通道系统是模块化机房的核心特征之一。通过冷热通道封闭，有效隔离冷热气流，减少能源浪费。封闭冷通道方案相比封闭热通道，在运维便利性和工作环境舒适度方面具有明显优势。

七、未来发展趋势与技术展望

模块化数据中心成为重要发展方向，将UPS、空调、机柜等基础设施集成一体，提高了部署效率和运行可靠性。液冷等新型散热技术的应用，为高密度数据中心提供了解决方案，支持更高功率密度的设备部署。

绿色节能理念深入基础设施设计的各个环节。从制冷系统的优化到供电效率的提升，从自然冷却技术的利用到可再生能源的应用，数据中心正朝着更加环保可持续的方向发展。PUE值低于1.4甚至1.2成为行业追求目标。

智能化运维通过DCIM等管理平台，实现对基础设施的精细化管理。预测性维护、AI优化等技术的应用，不断提升数据中心的运营效率和管理水平，降低人工运维成本。

这份培训材料为模块化数据中心基础设施规划设计提供了系统性的知识体系，既包含基础理论，又涵盖实践要点，对从业人员具有重要的指导价值。随着技术的不断发展，模块化数据中心设计将继续演进，为数字经济发展提供更加强大的基础设施支撑。
