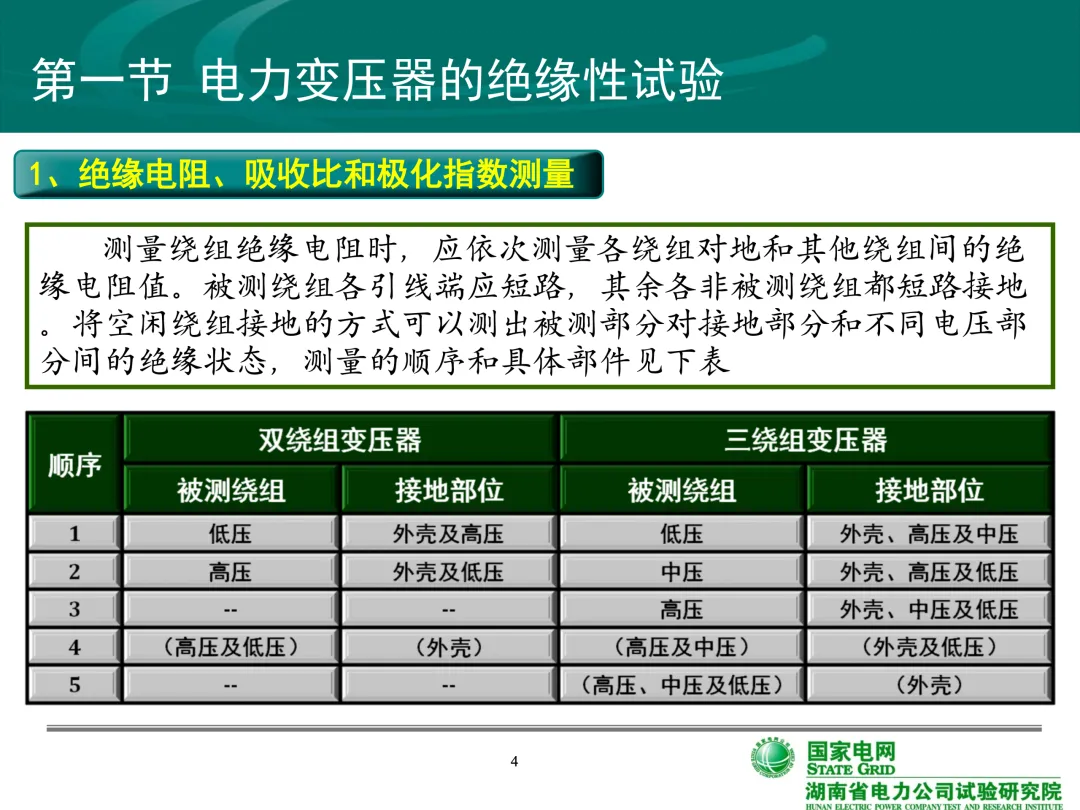

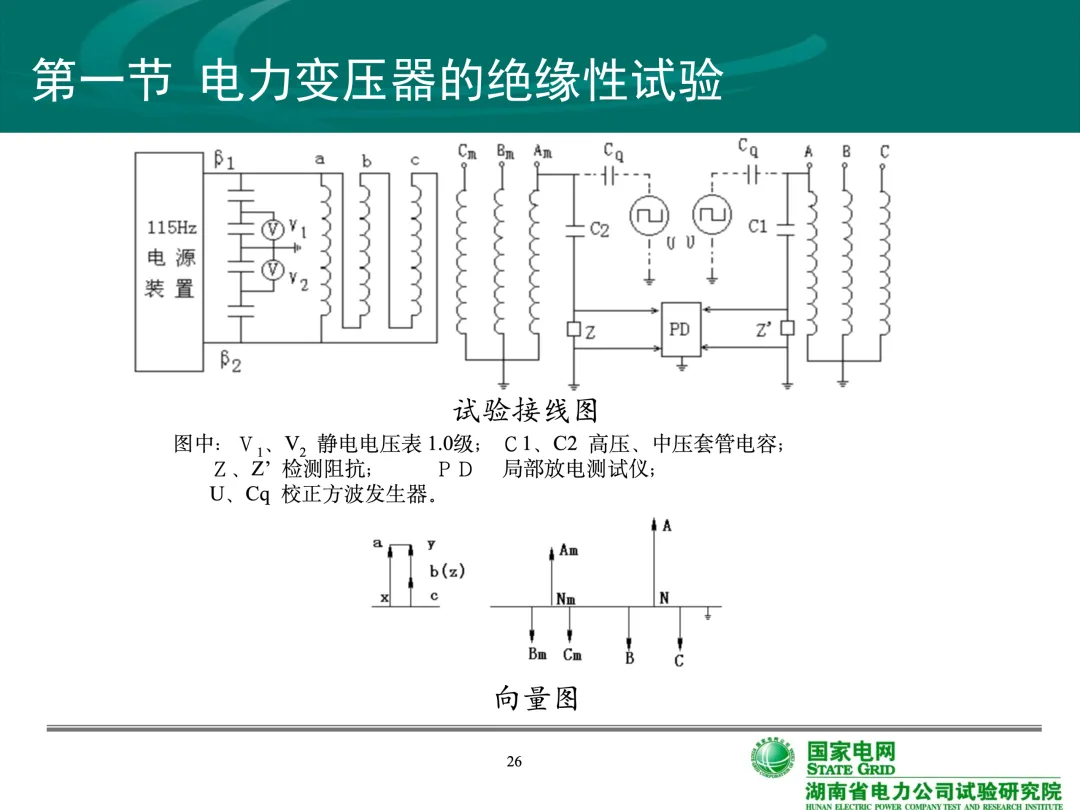

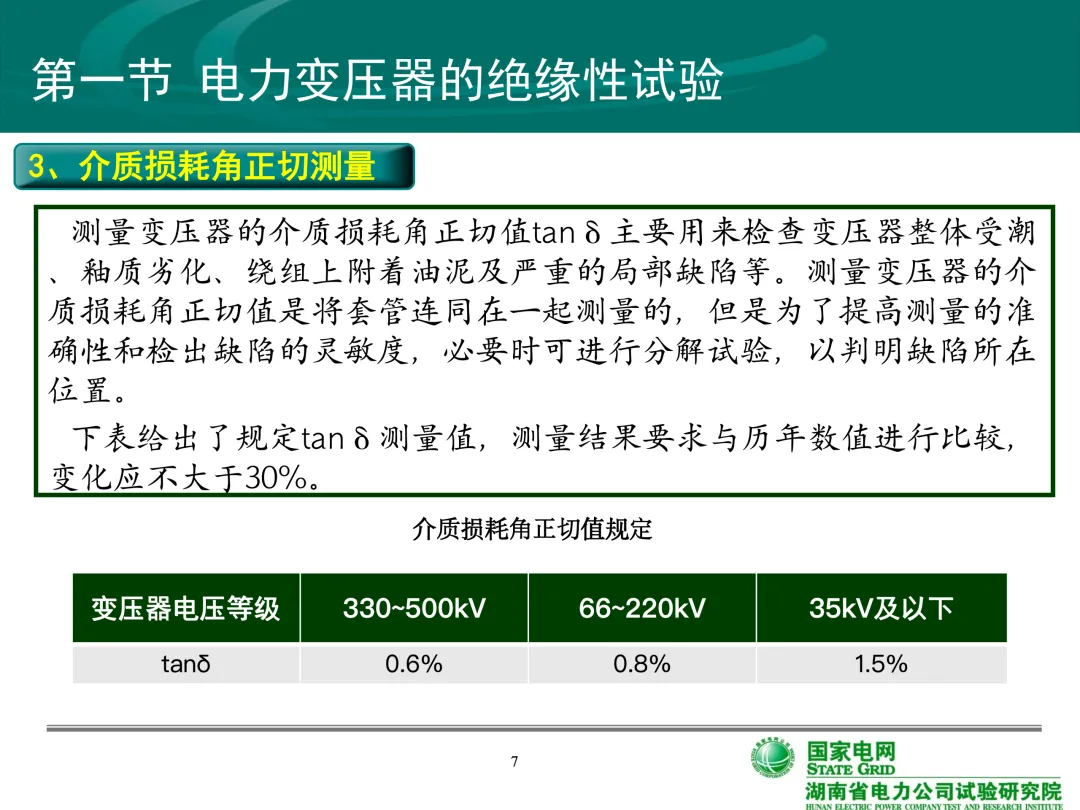

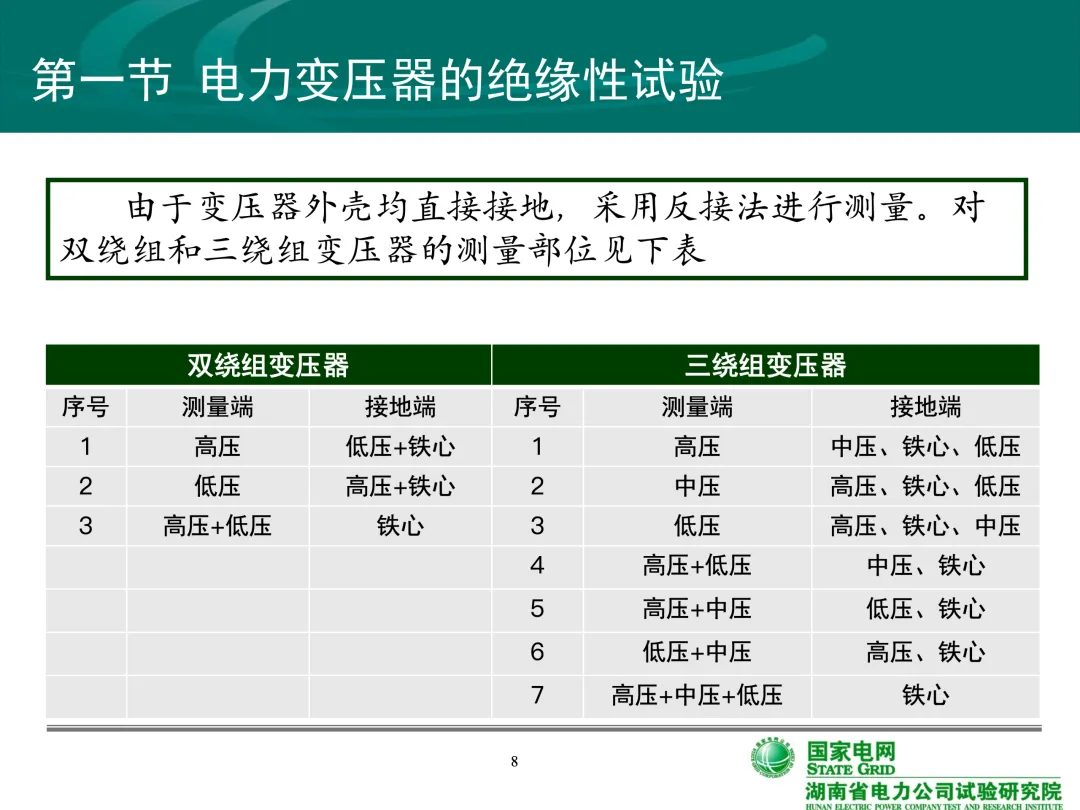

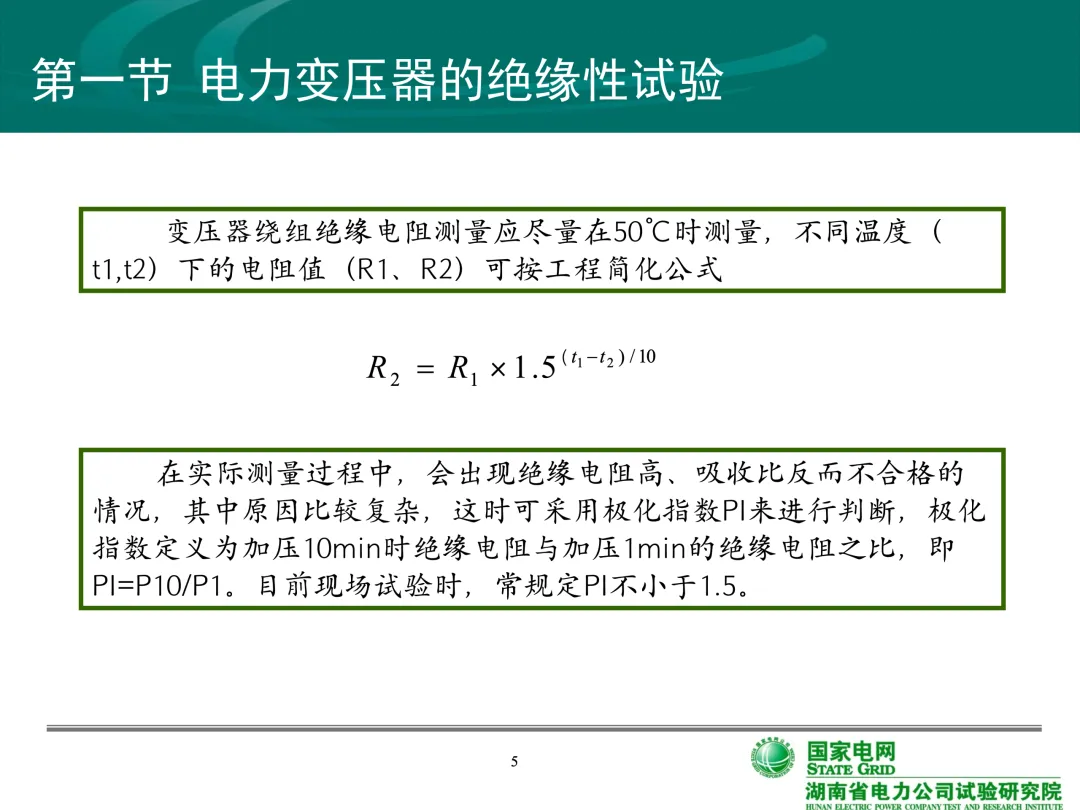

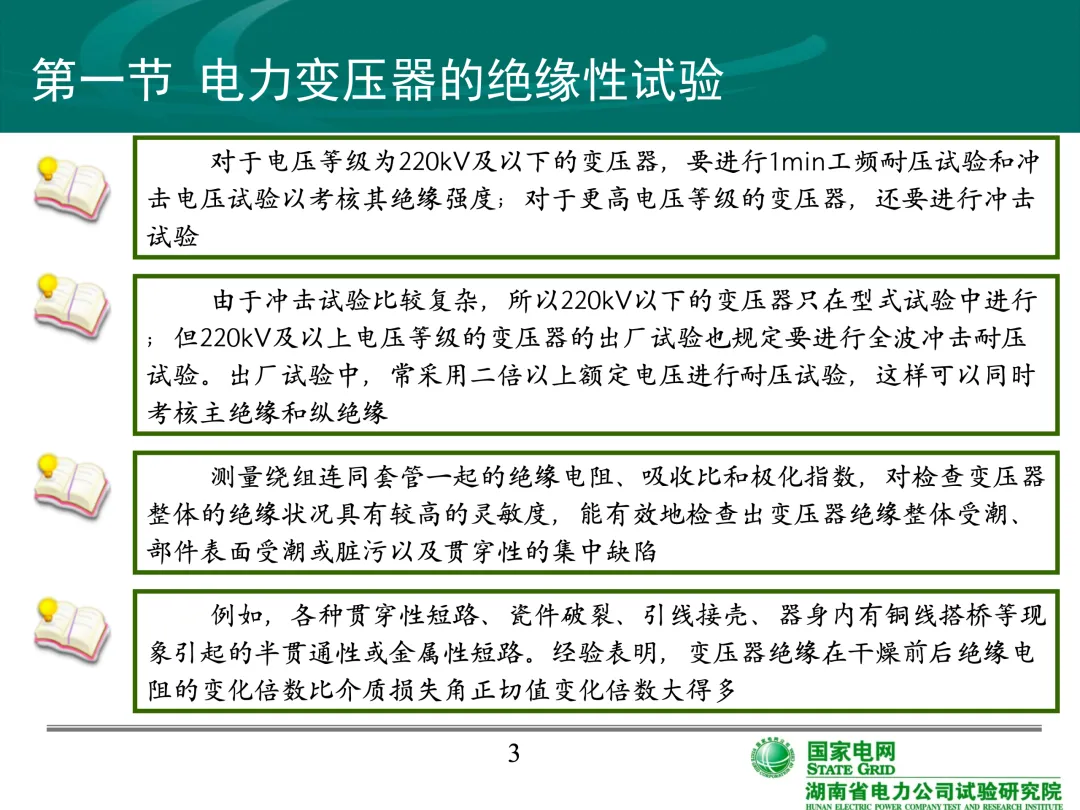

第一节 电力变压器的绝缘性试验

由于电力变压器内部结构复杂，电场、热场分布不均匀，因而事故率相对较高。因此要认真地对变压器进行定期的绝缘试验，根据状态检修规程，一般为3~5年进行一次停电试验。不同电压等级、不同容量、不同结构的变压器试验项目略有不同

变压器绝缘电阻、泄漏电流和介质损耗等性能主要与绝缘材料和工艺质量有关，它们的变化反映了绝缘工艺质量或受潮情况，但是一般而言，其检测意义比电容器、电力电缆或电容套管要小得多，不作硬性指标要求变压器绝缘主要是油和纸绝缘，最主要的是耐电强度

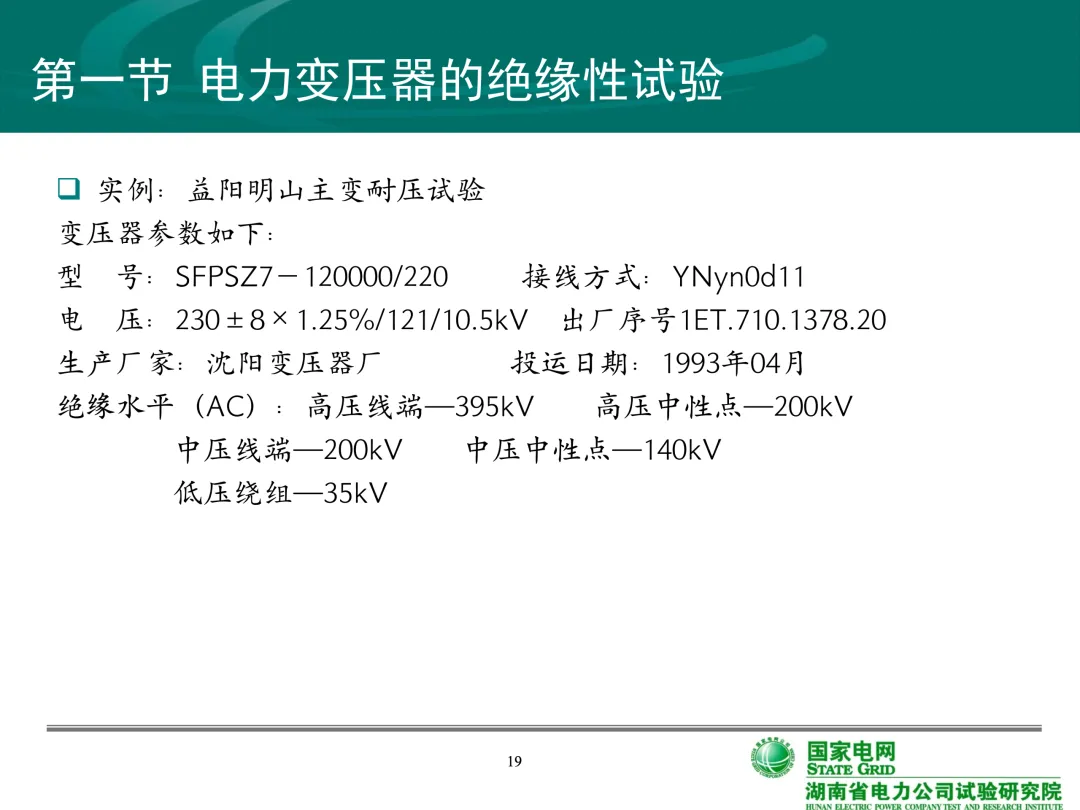

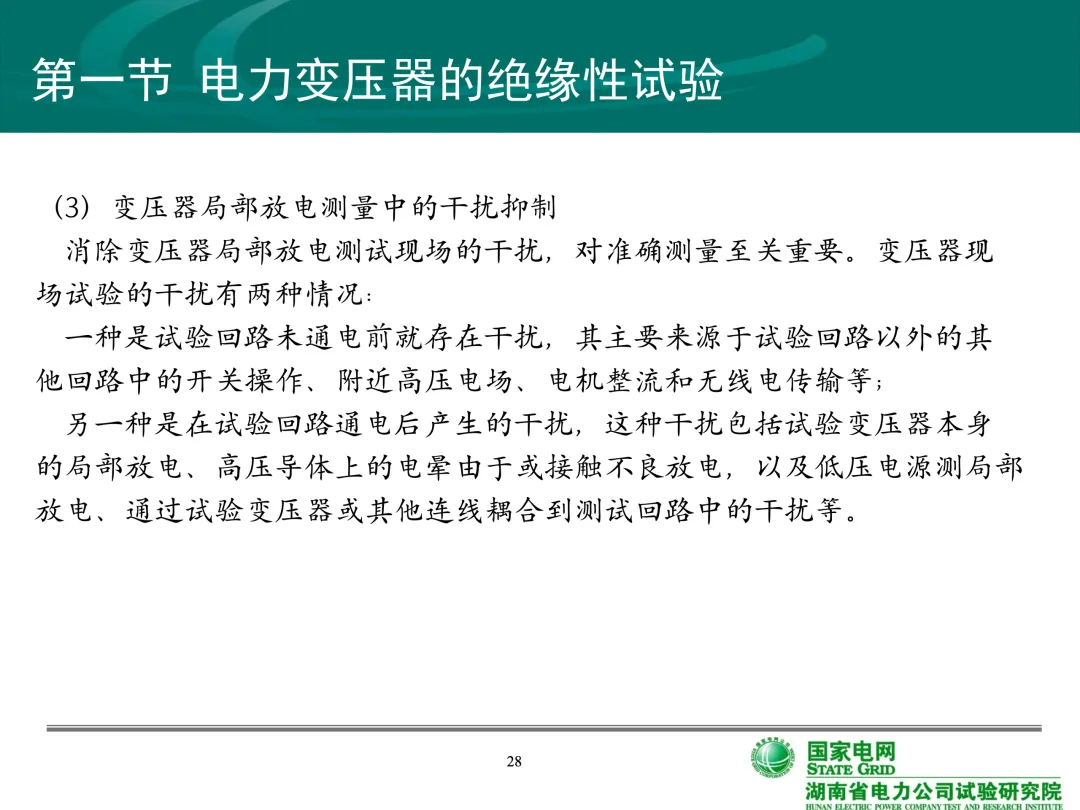

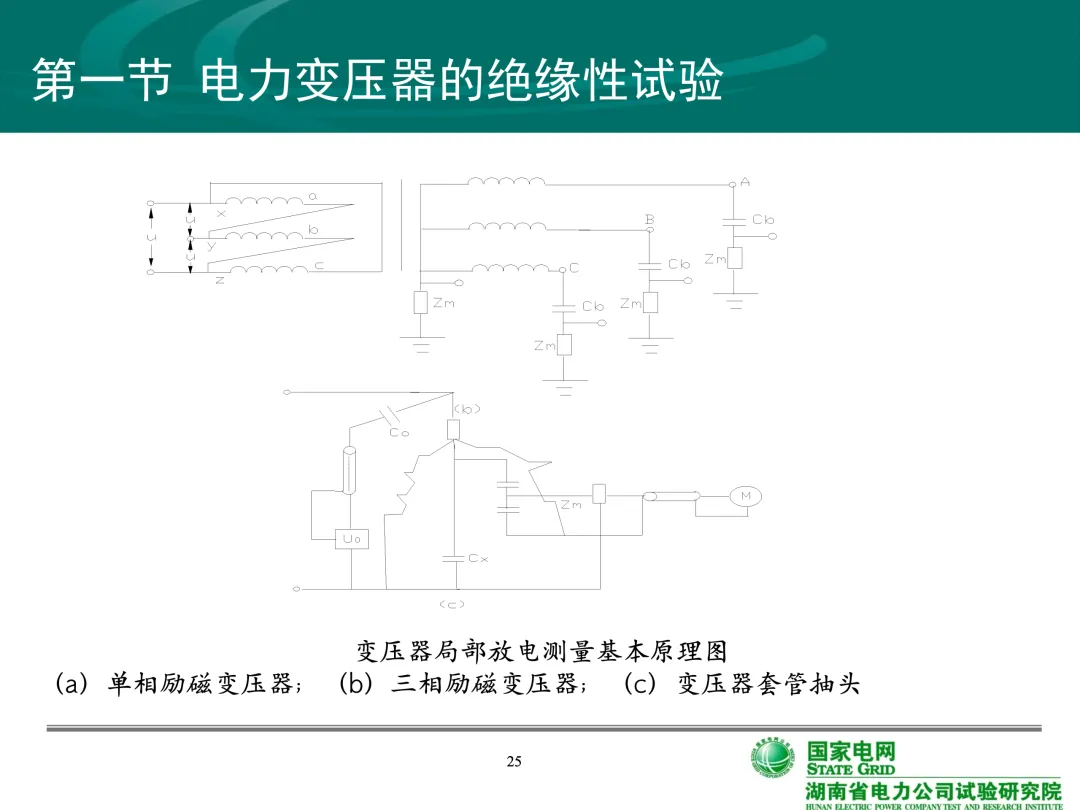

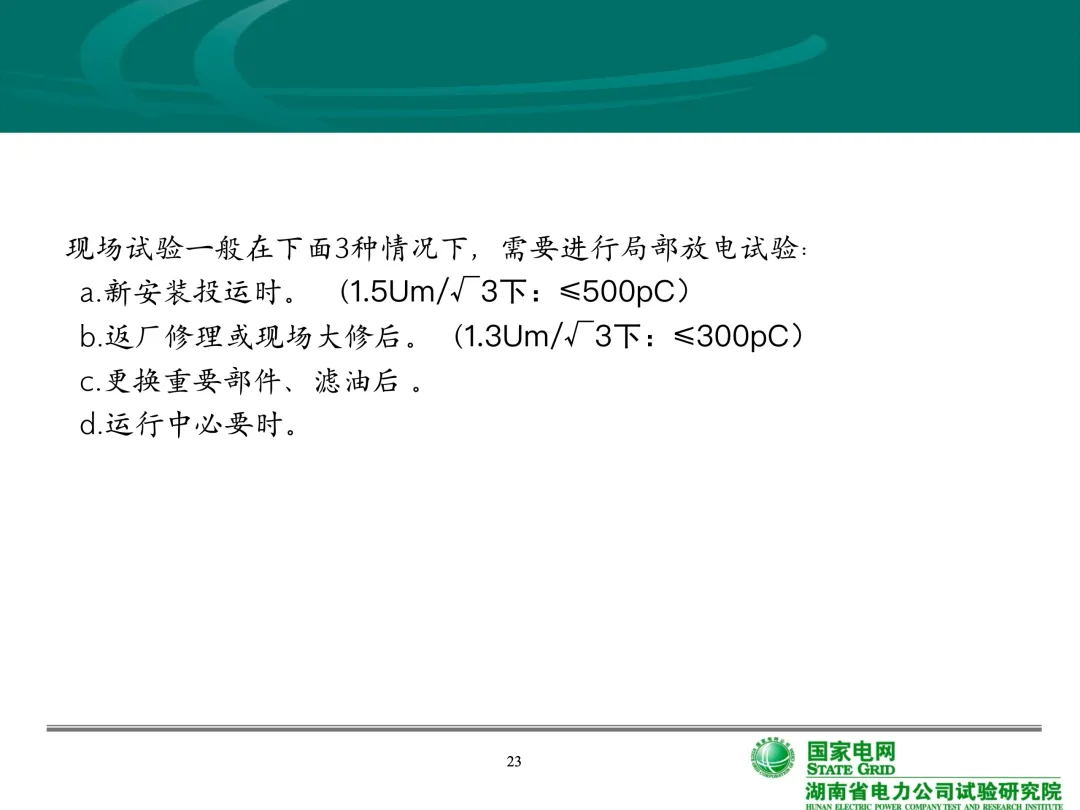

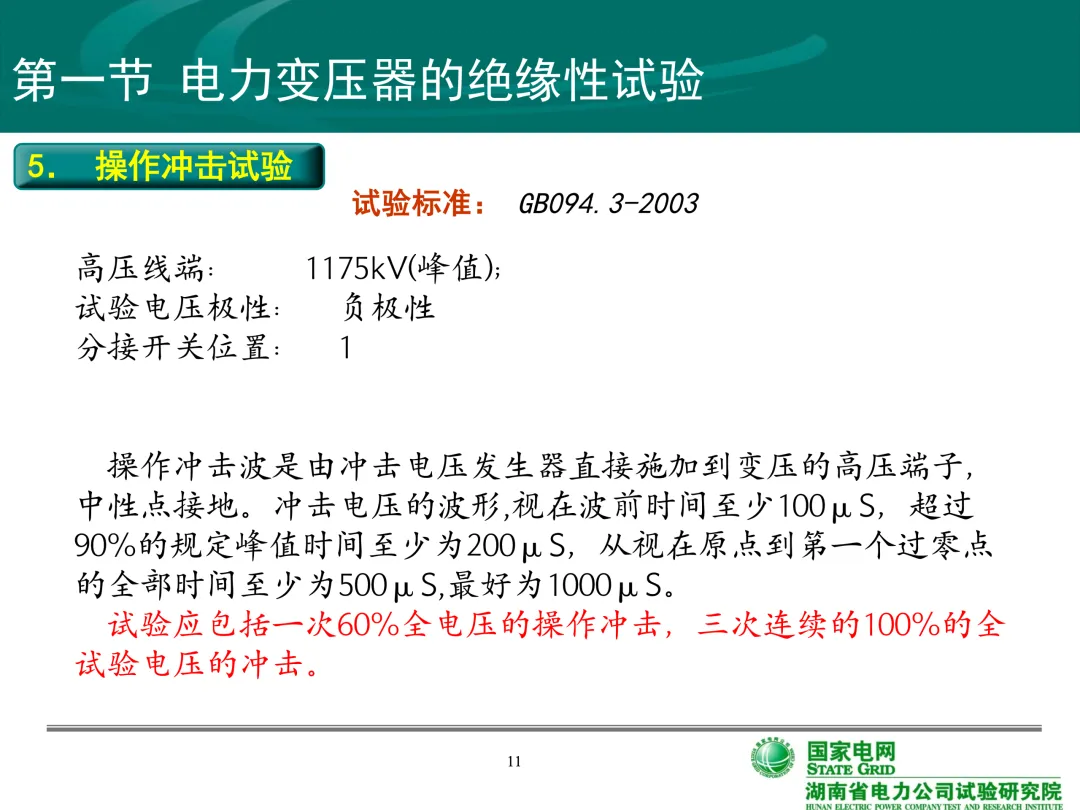

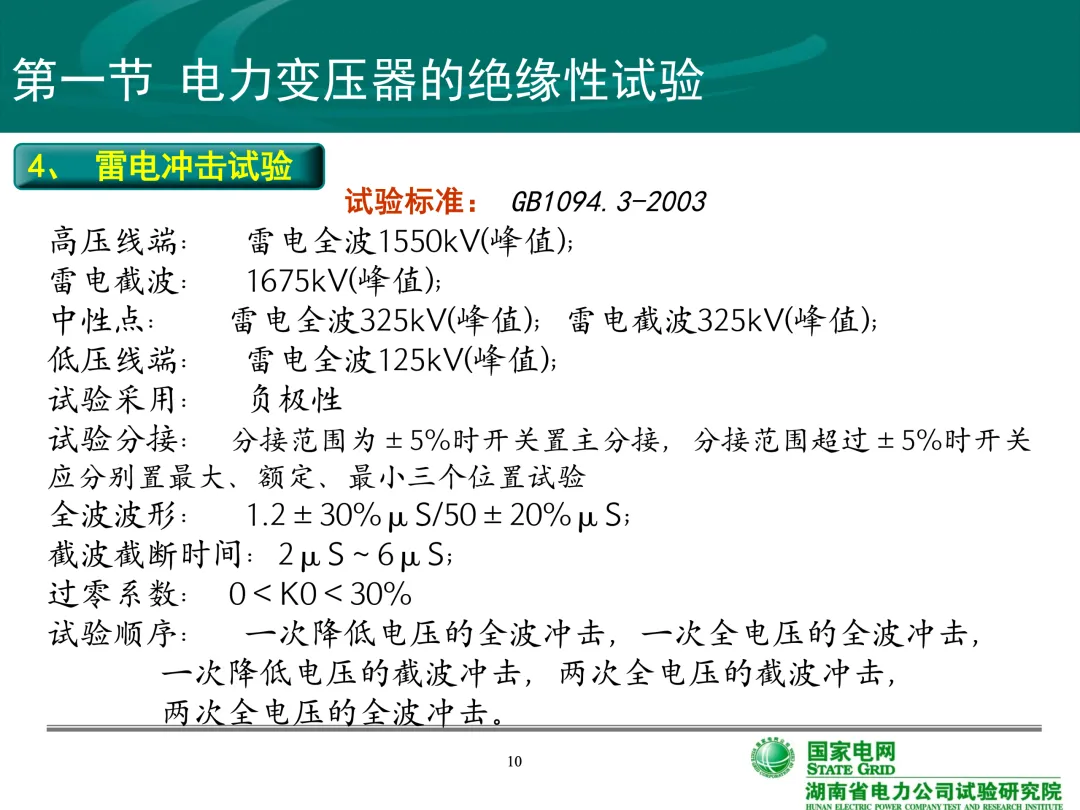

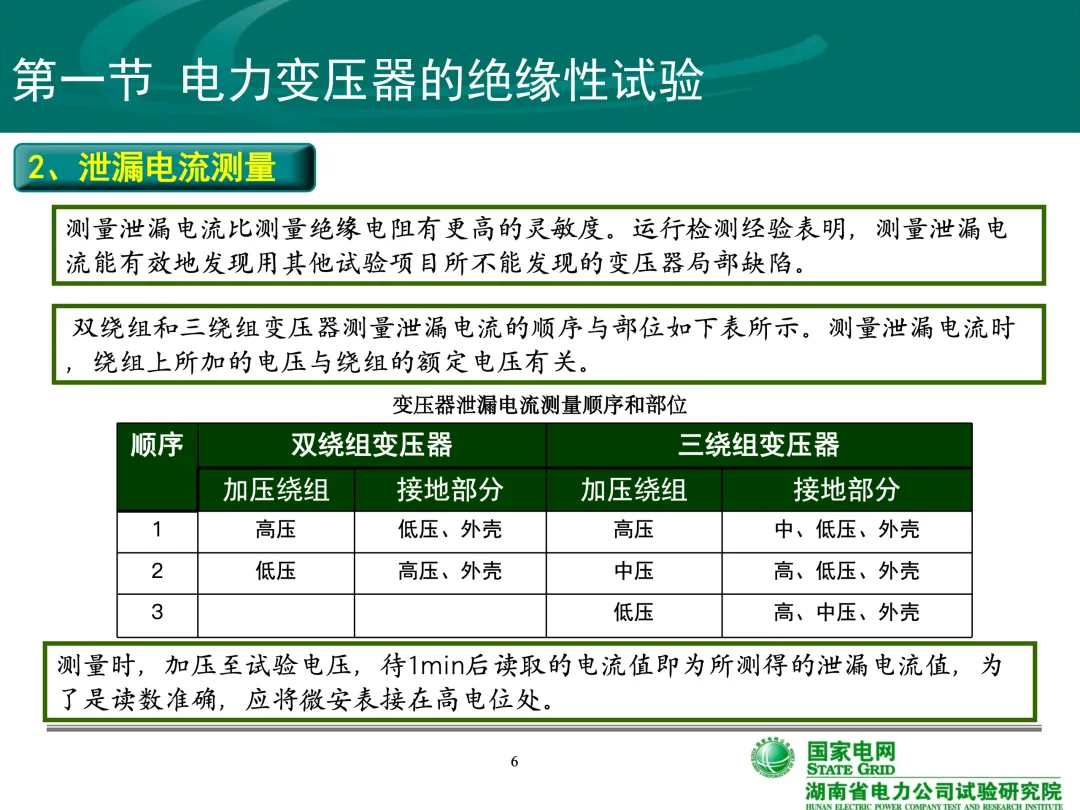

第一节 电力变压器的绝缘性试验

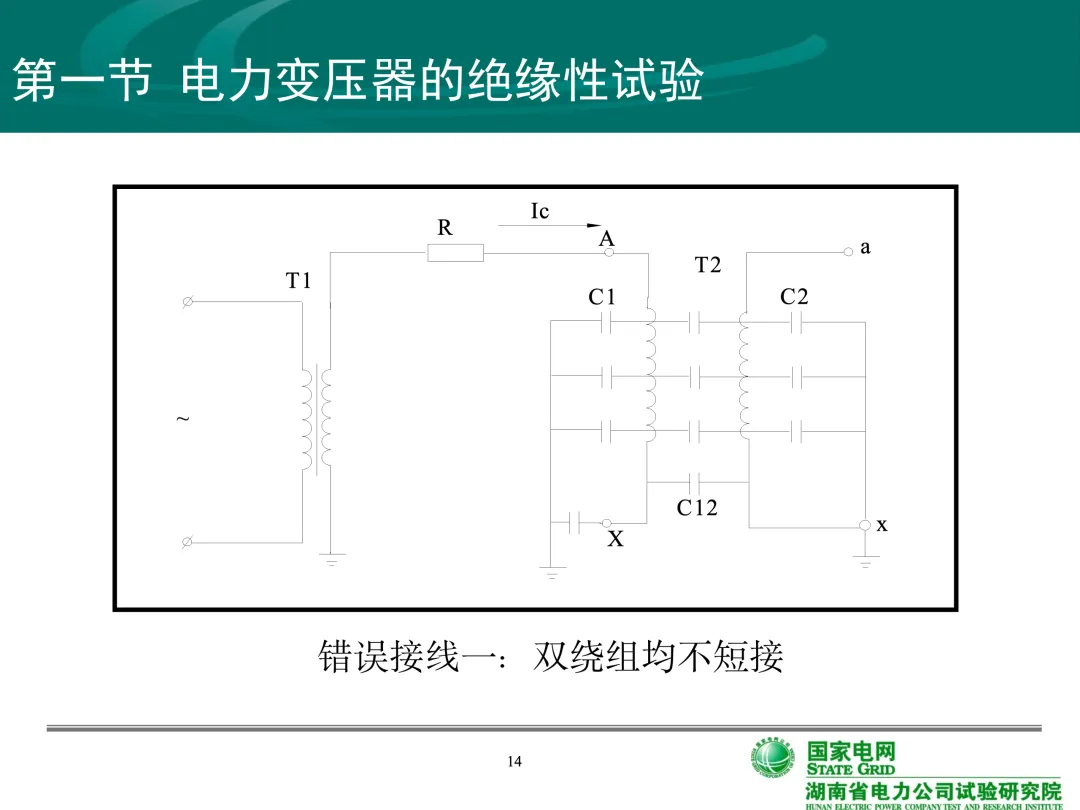

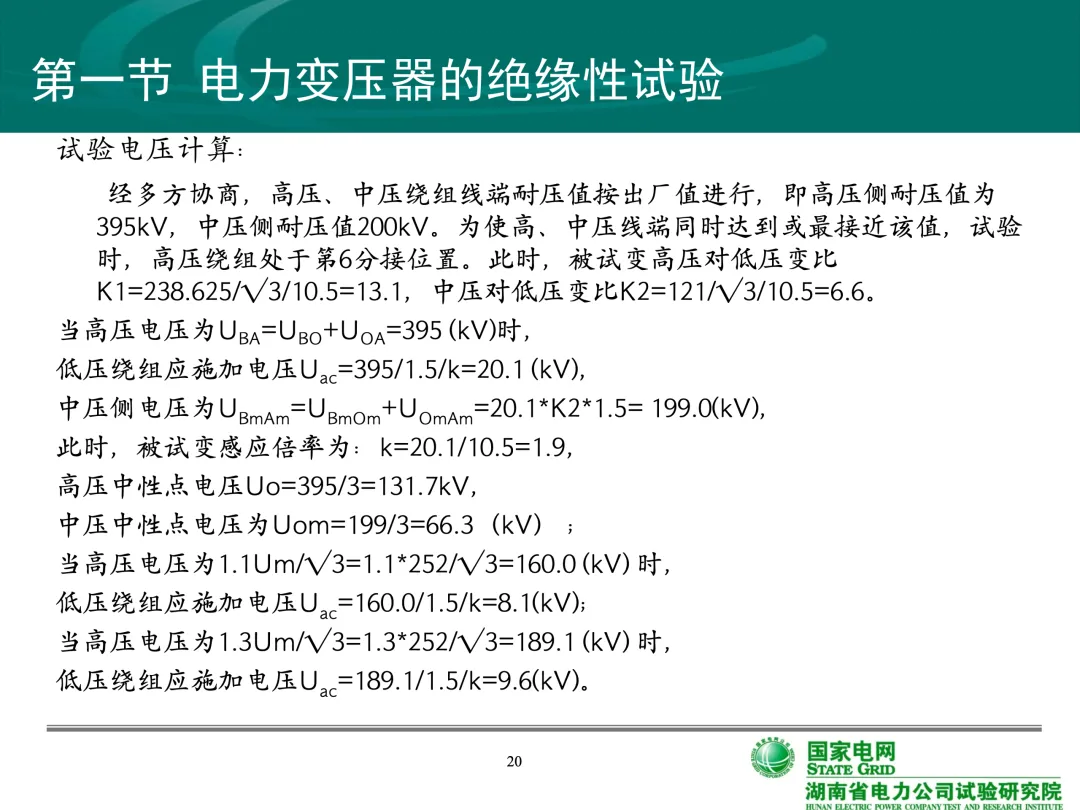

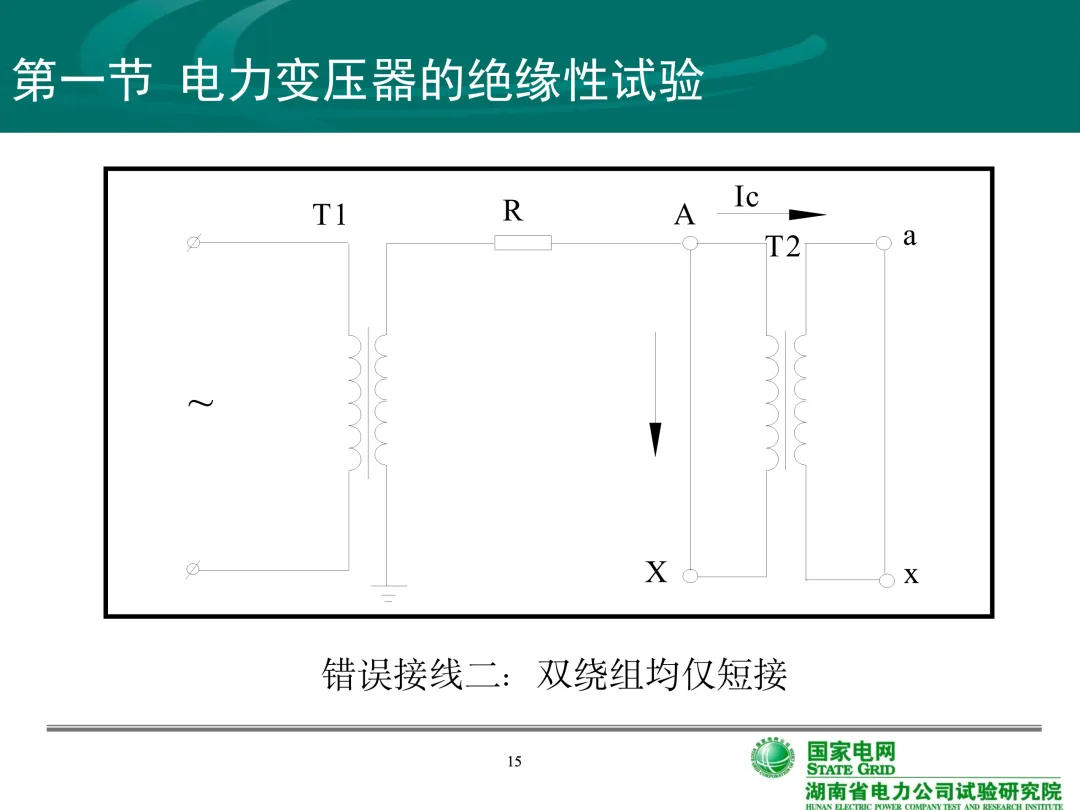

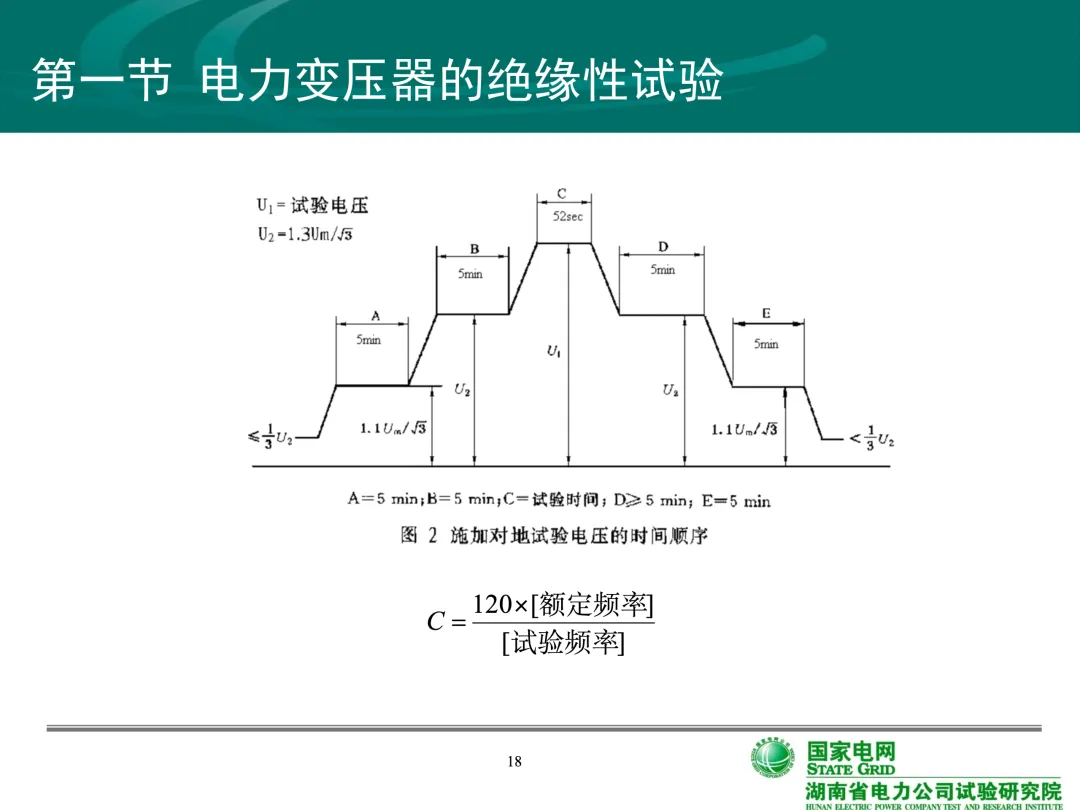

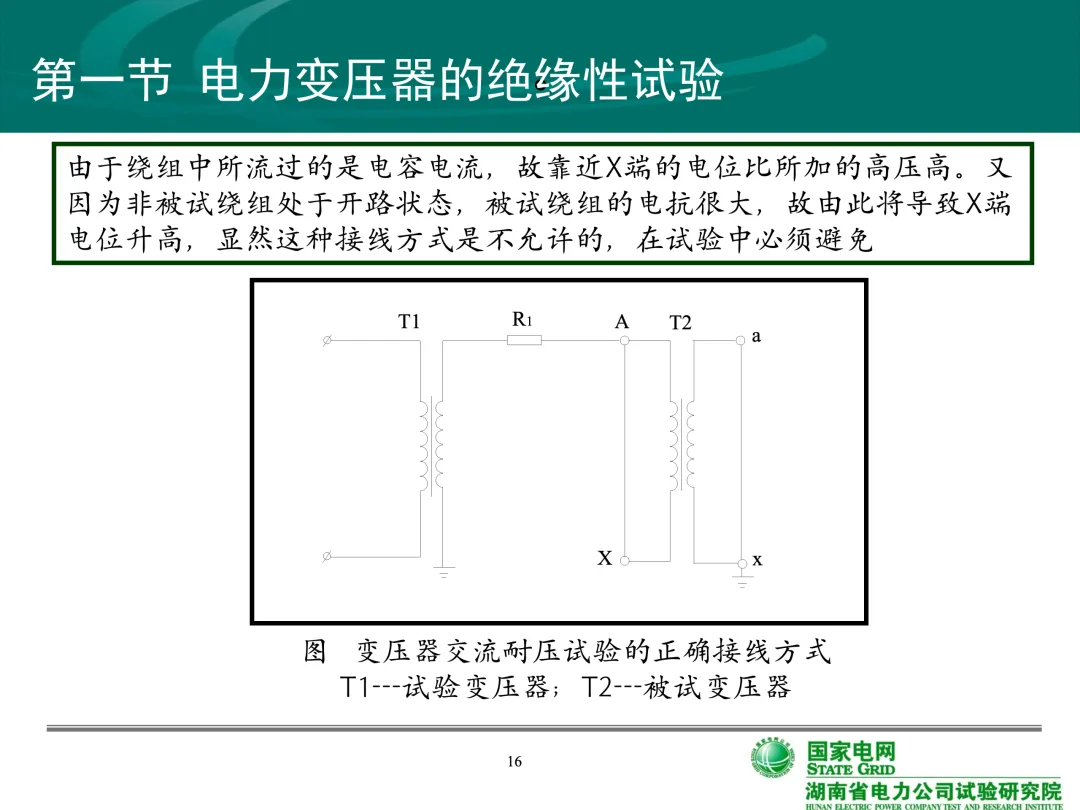

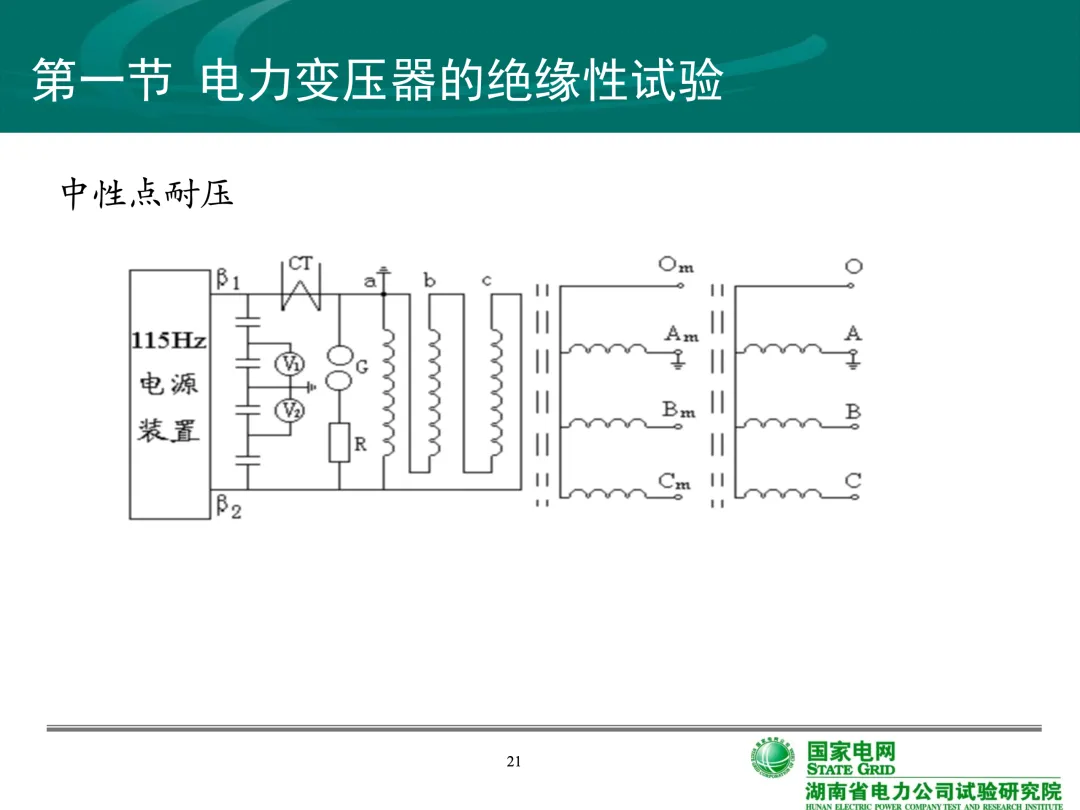

6、交流耐压试验

交流耐压试验是鉴定绝缘强度最有效的方法，特别对考核主绝缘的局部缺陷。如绕组主绝缘受潮、开裂、绕组松动、绝缘表面污染等，具有决定性作用。变压器应在油及绝缘试验合格后才可进行，

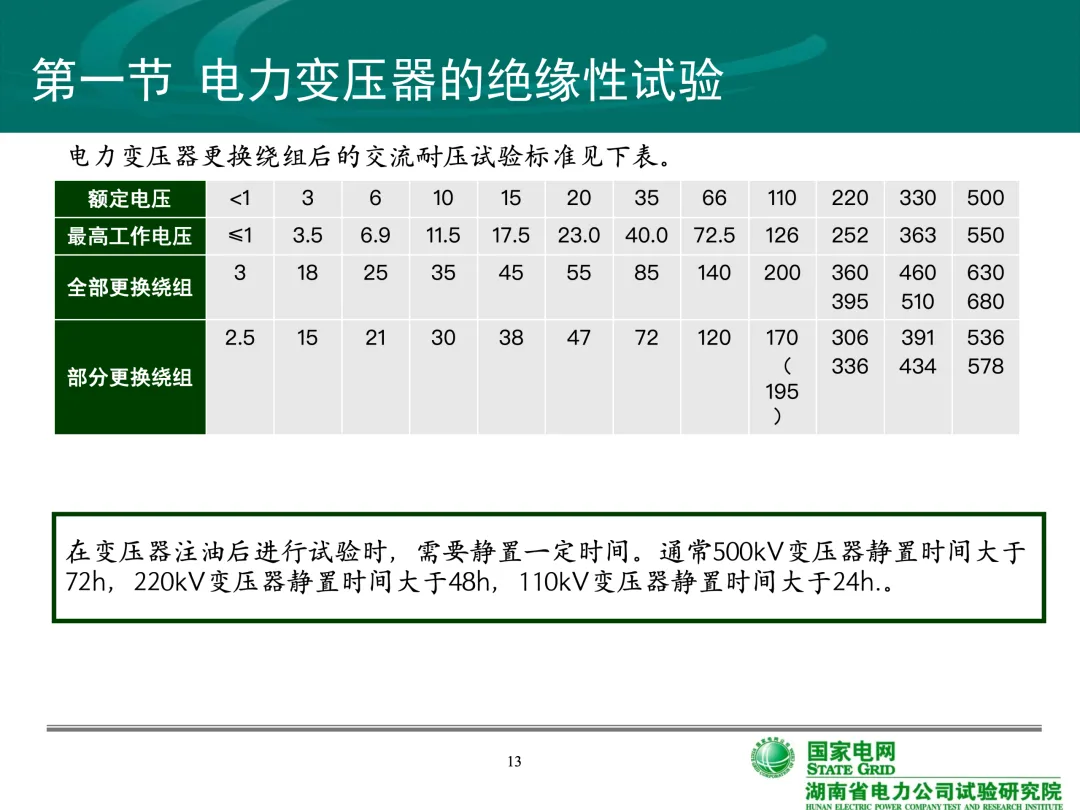

交流耐压试验对于10kV以下的电力变压器每1-5年进行一次;对于66kV及以下的电力变压器仅在大修后进行试验，如现场条件不具备，可只进行外施工频耐压试验对于其他的电力变压器只在更换绕组后或必要时才进行交流耐压试验

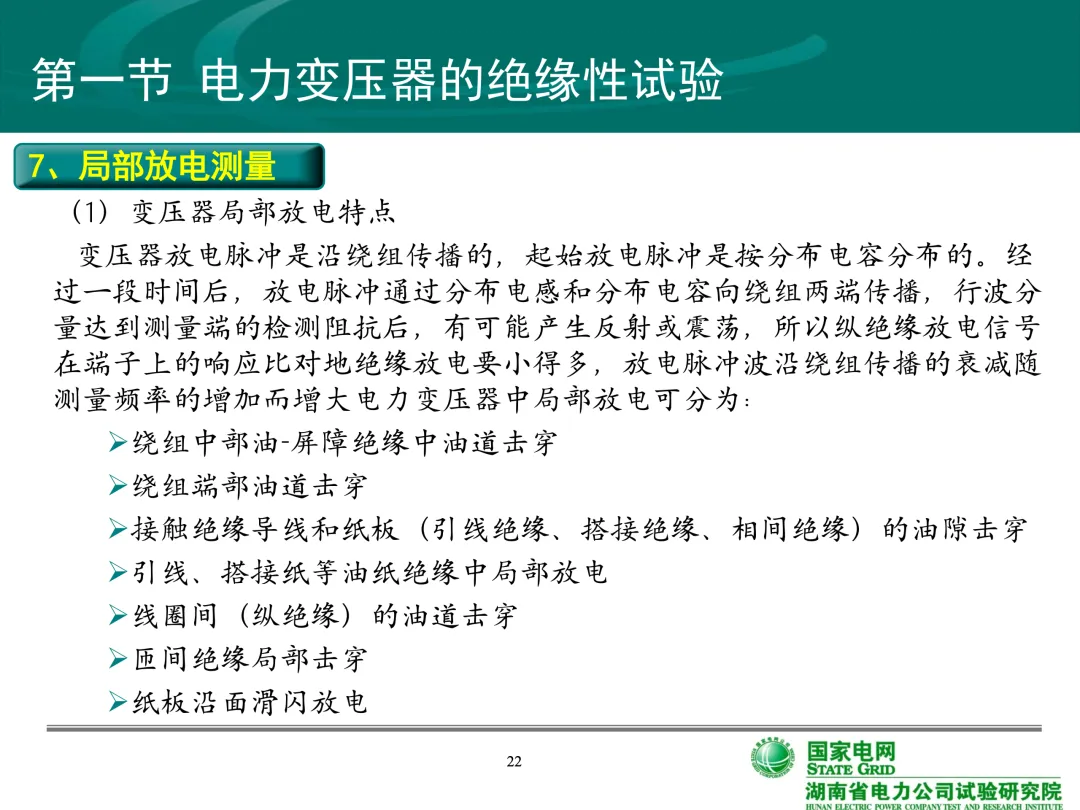

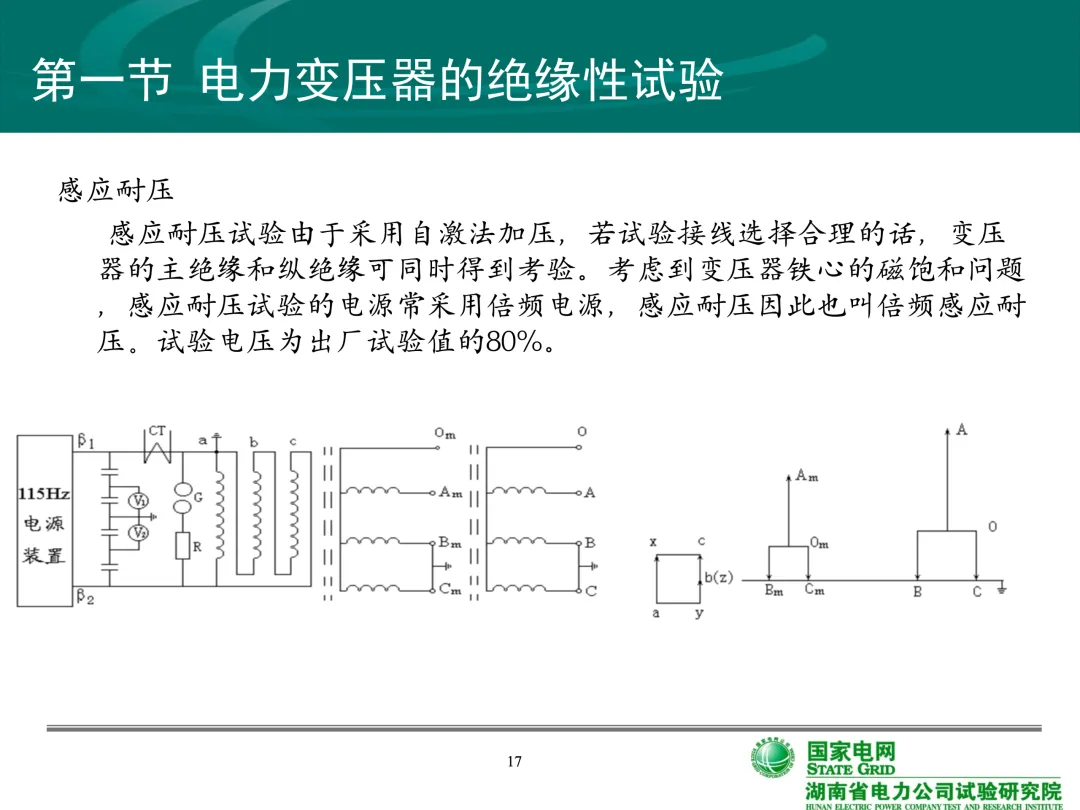

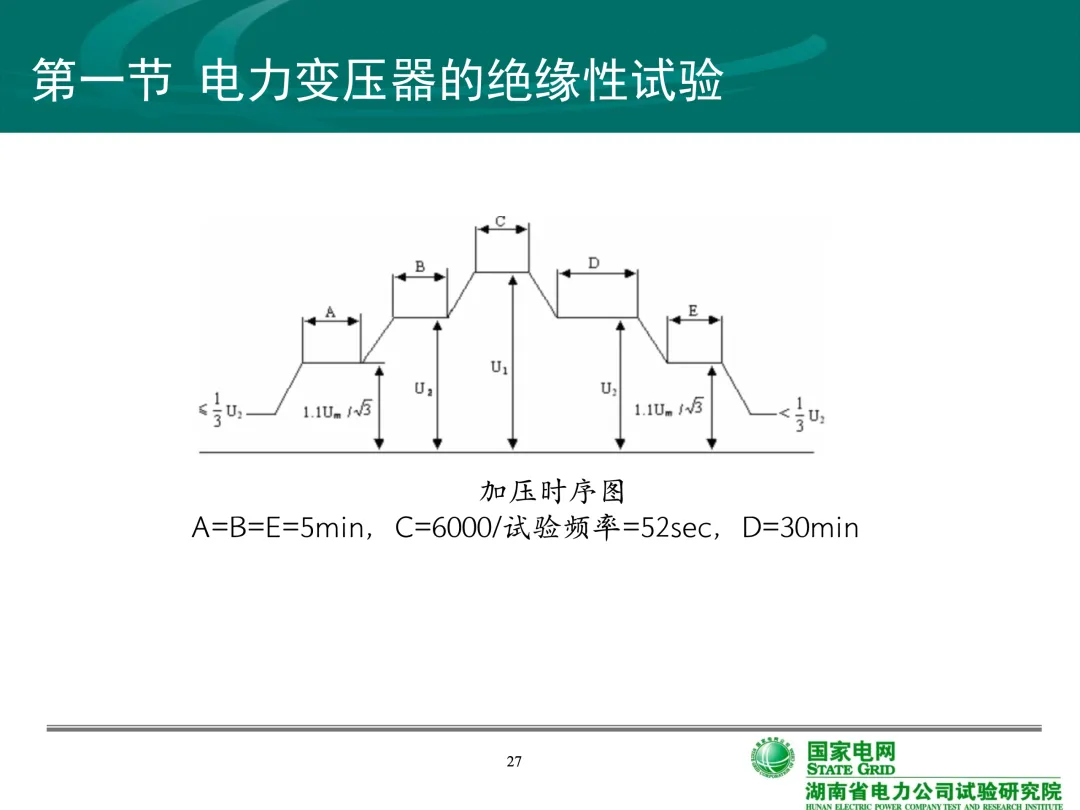

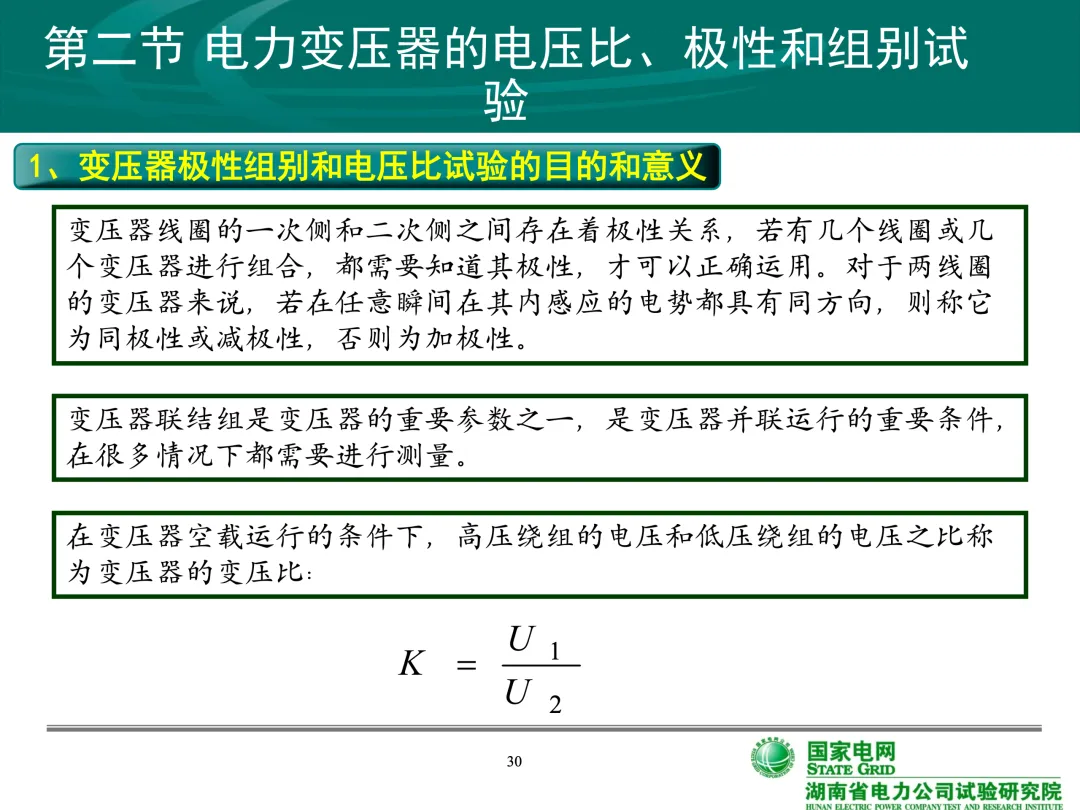

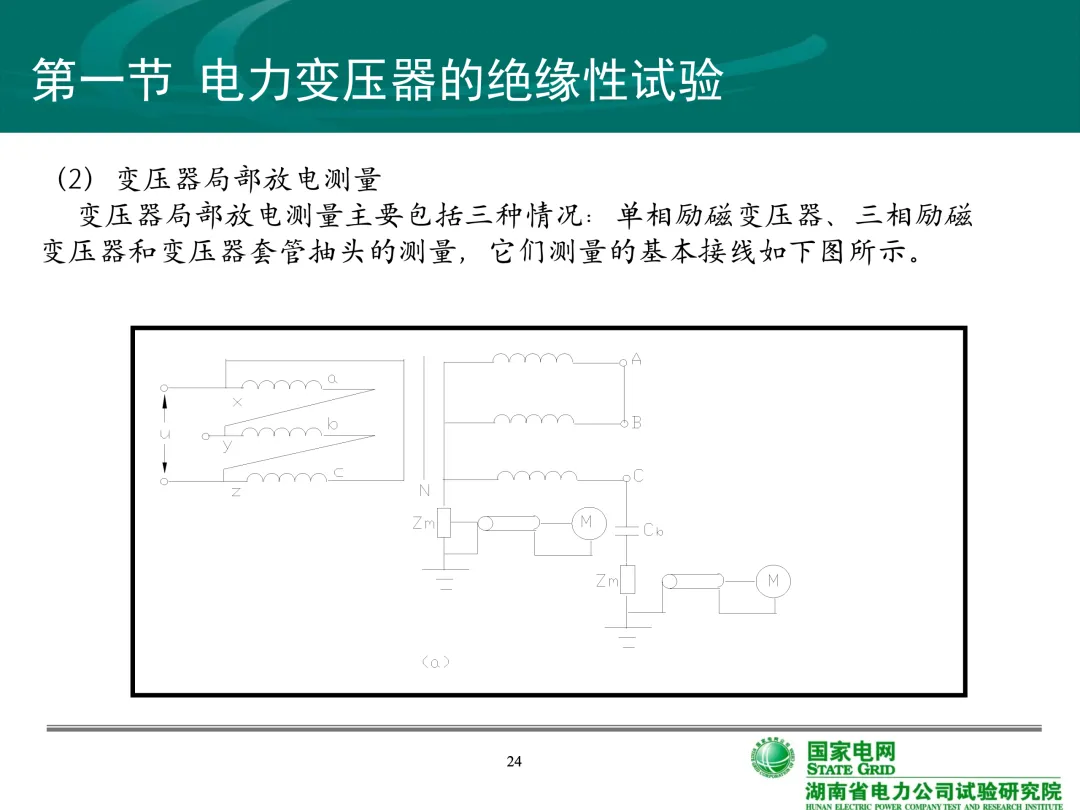

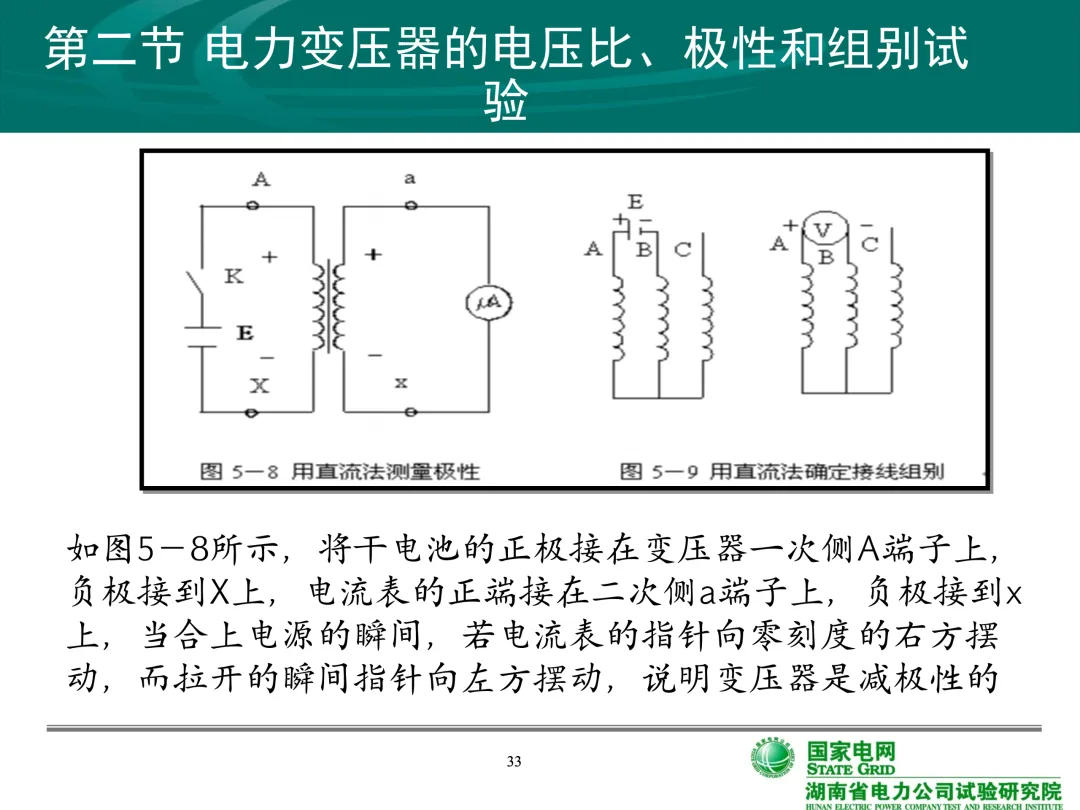

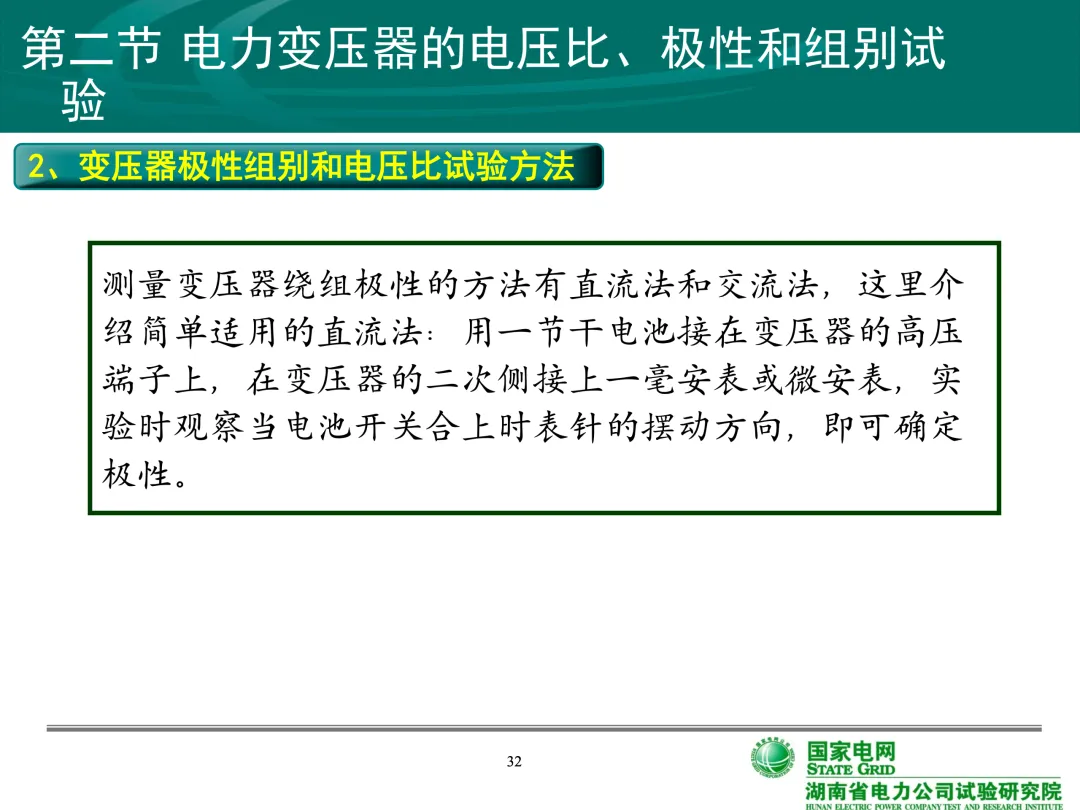

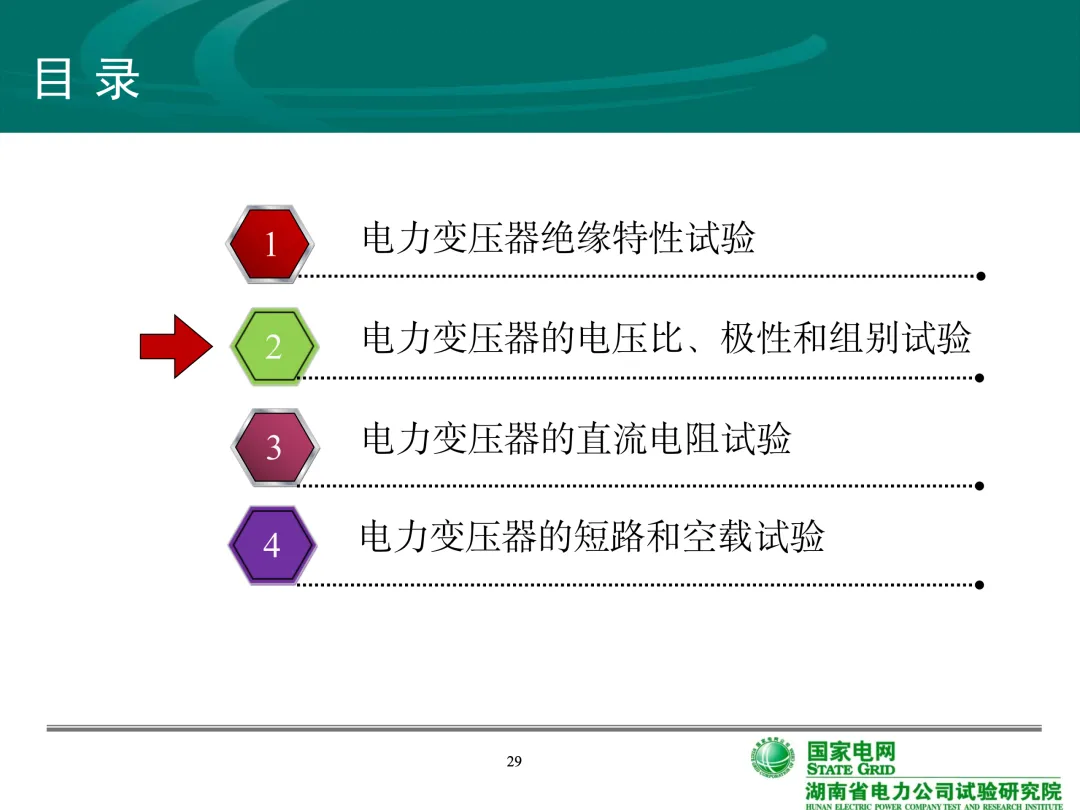

第二节 电力变压器的电压比、极性和组别试验

电压比一般按线电压计算，它是变压器的一个重要的性能指标，测量变压器变压比的目的是:

(1)保证绕组各个分接的电压比在技术允许的范围之内

(2)检查绕组匝数的正确性;

(3)判定绕组各分接的引线和分接开关连接是否正确

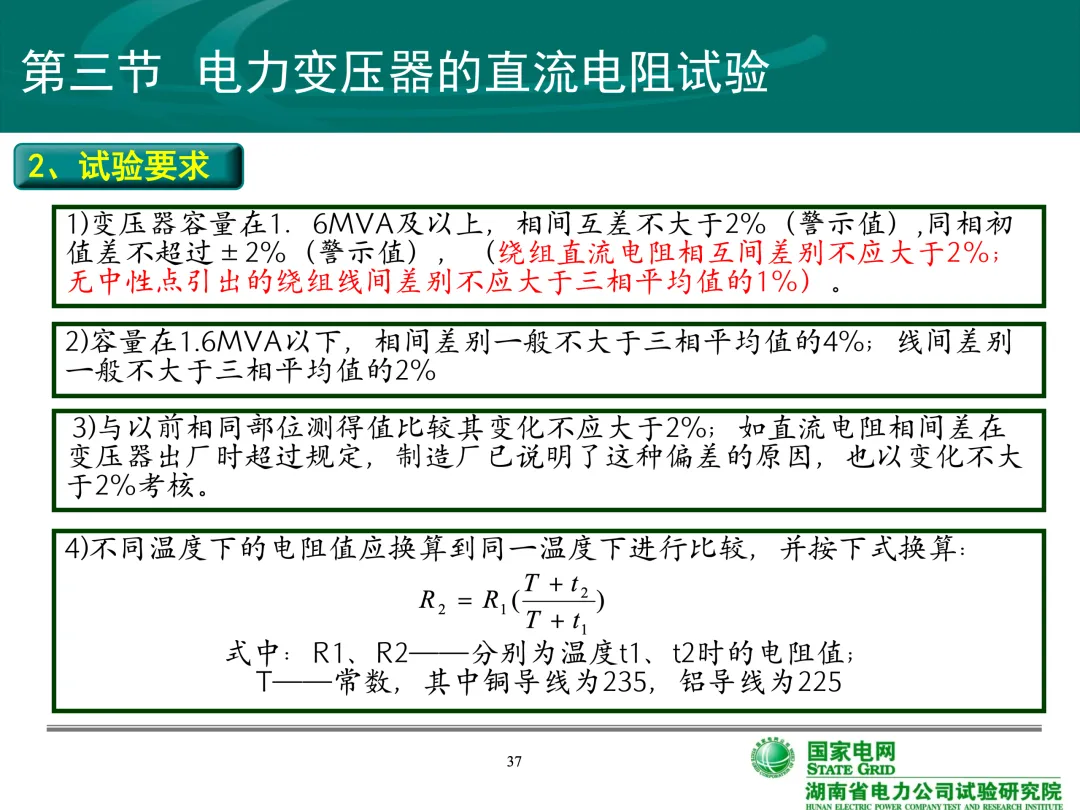

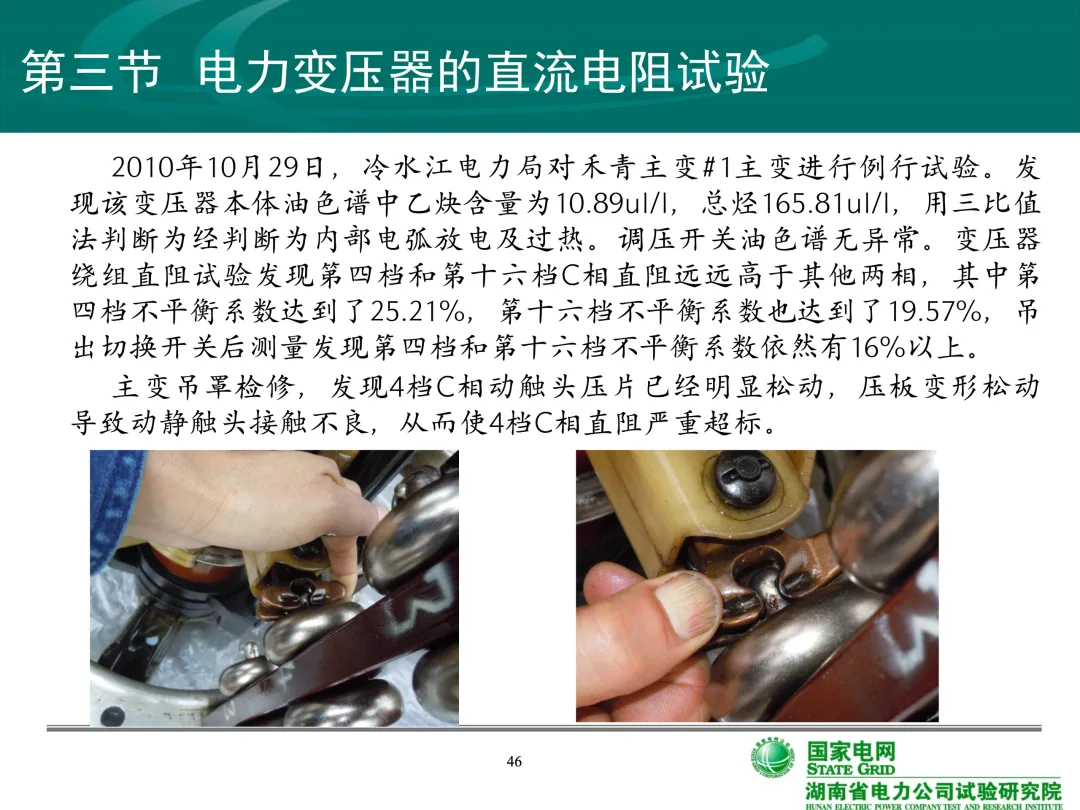

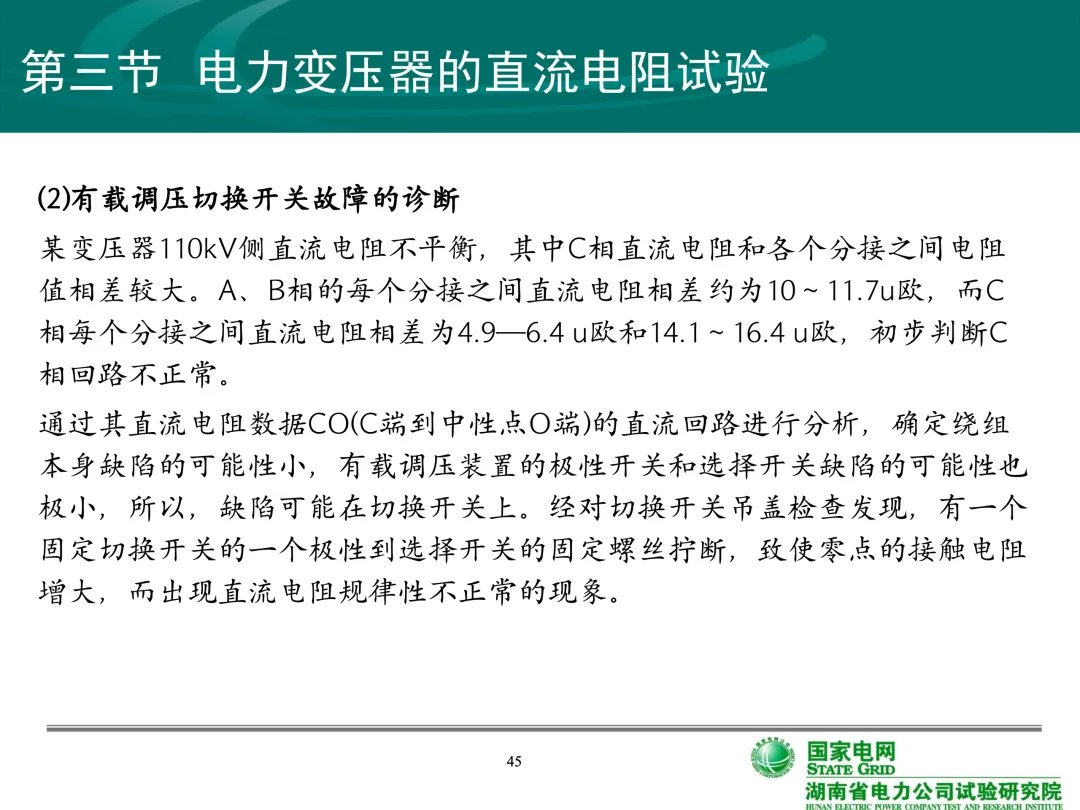

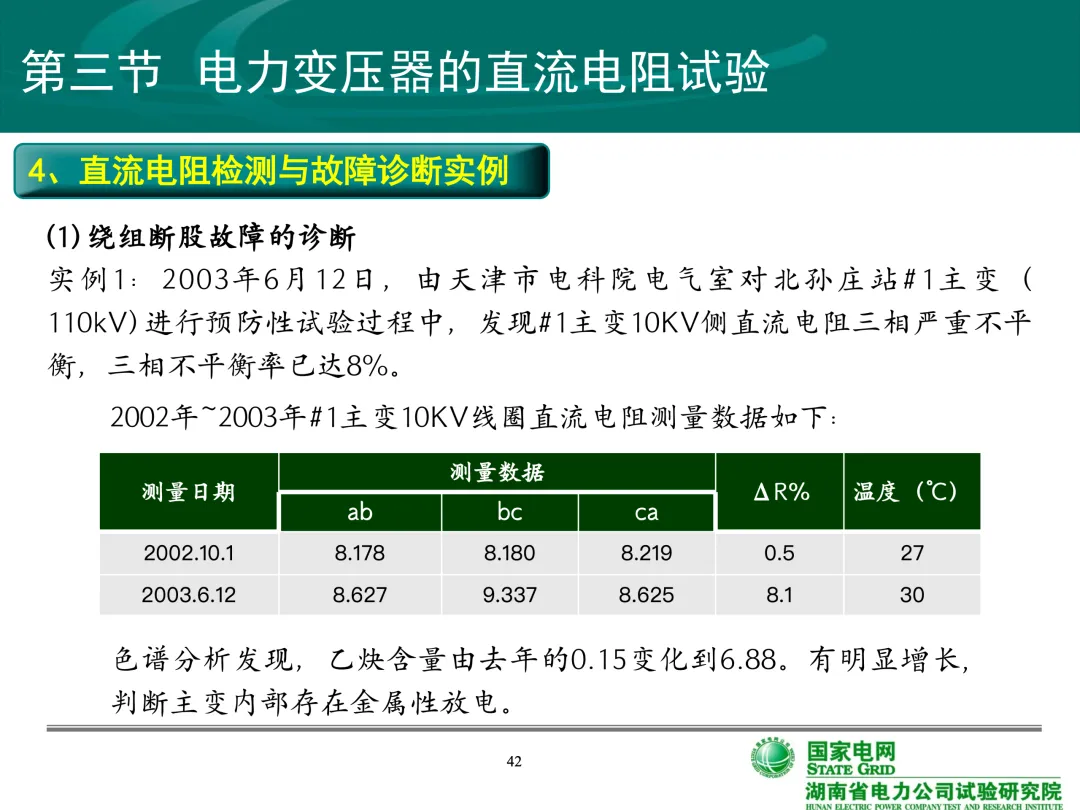

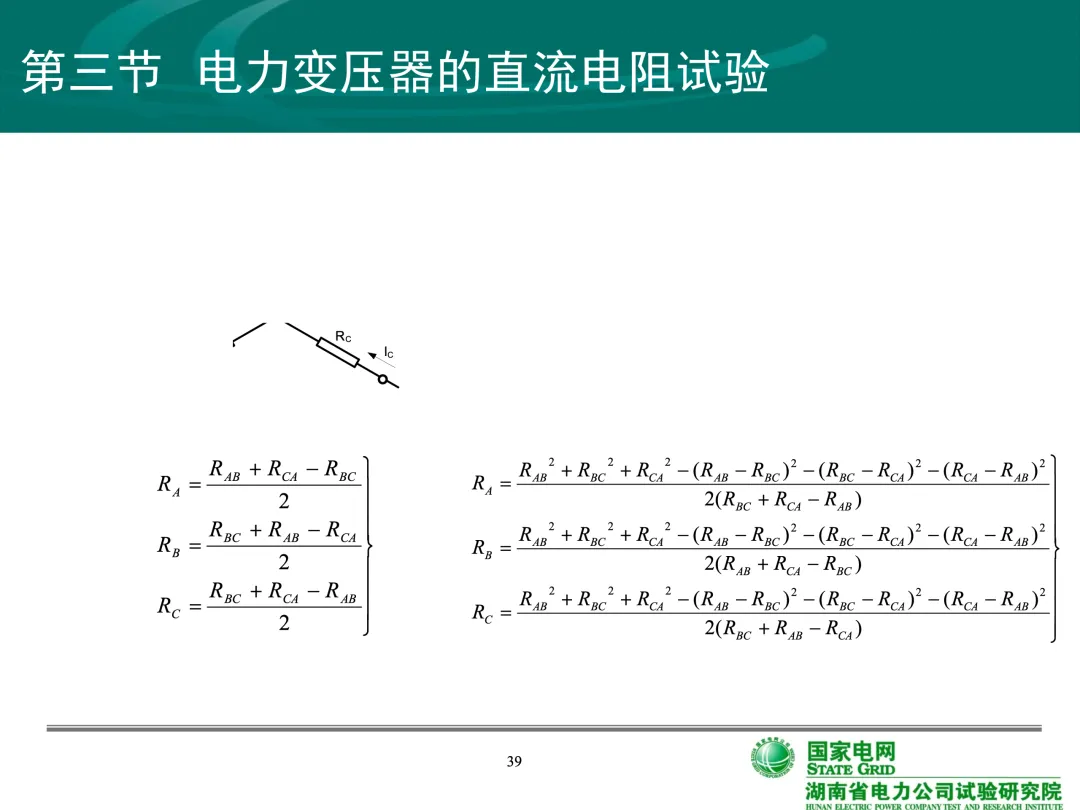

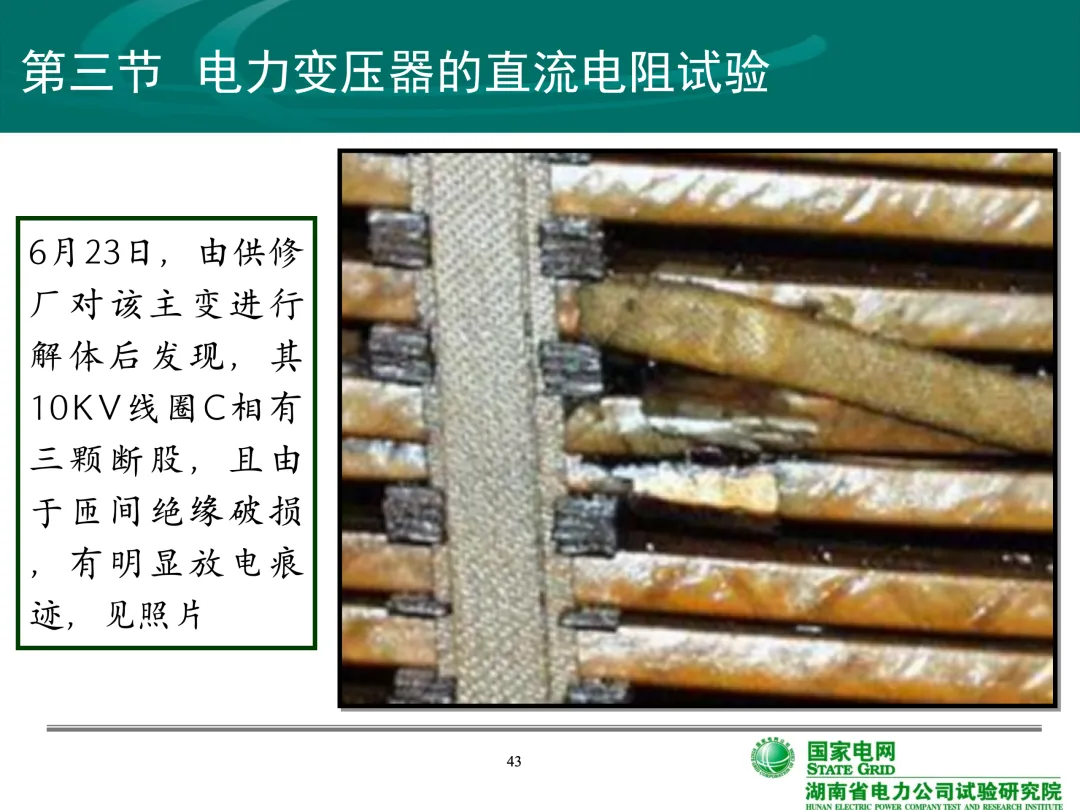

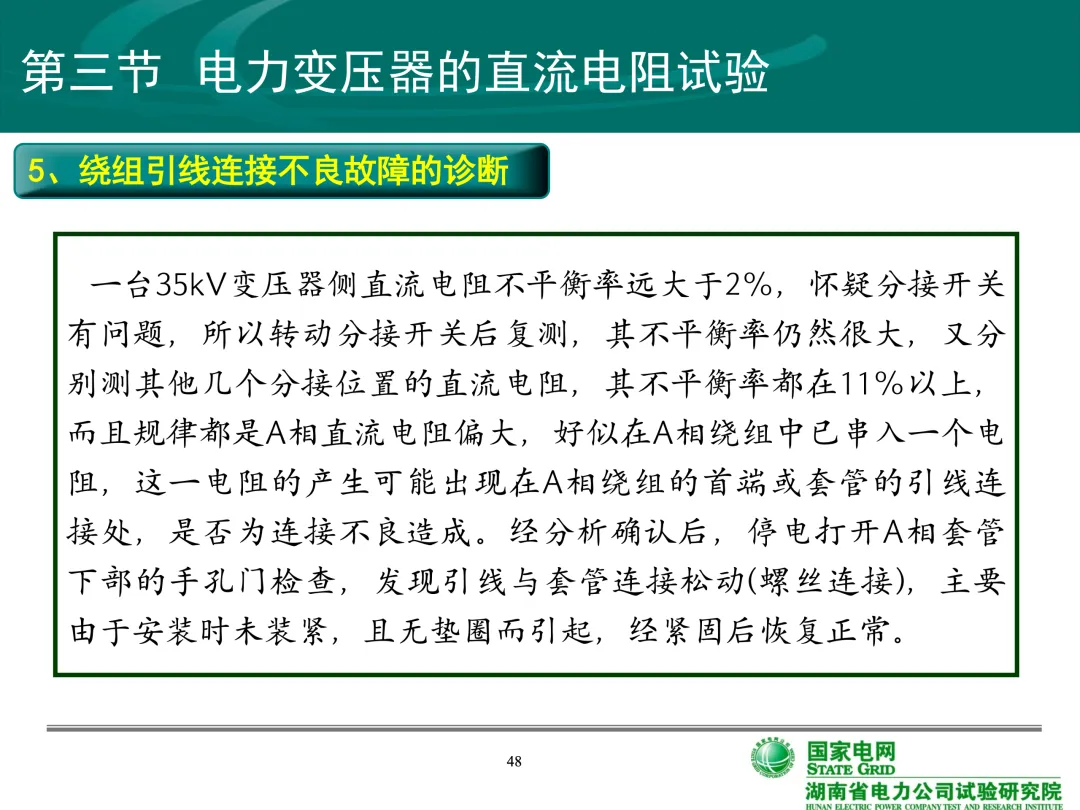

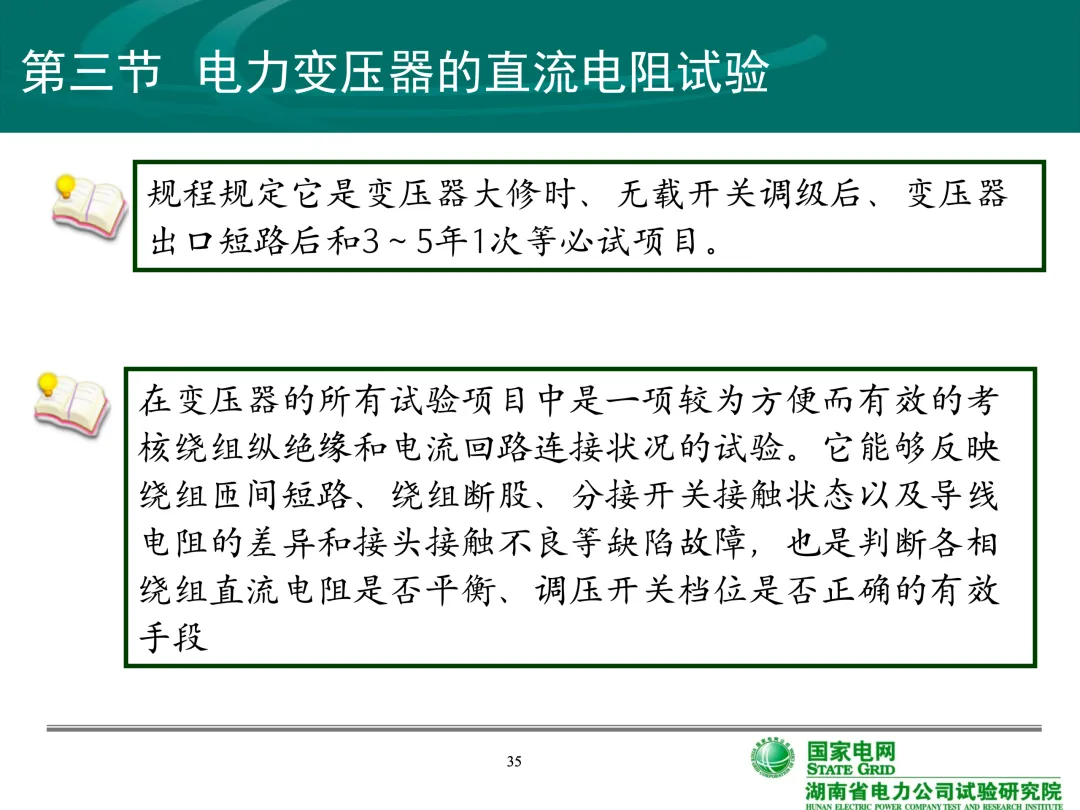

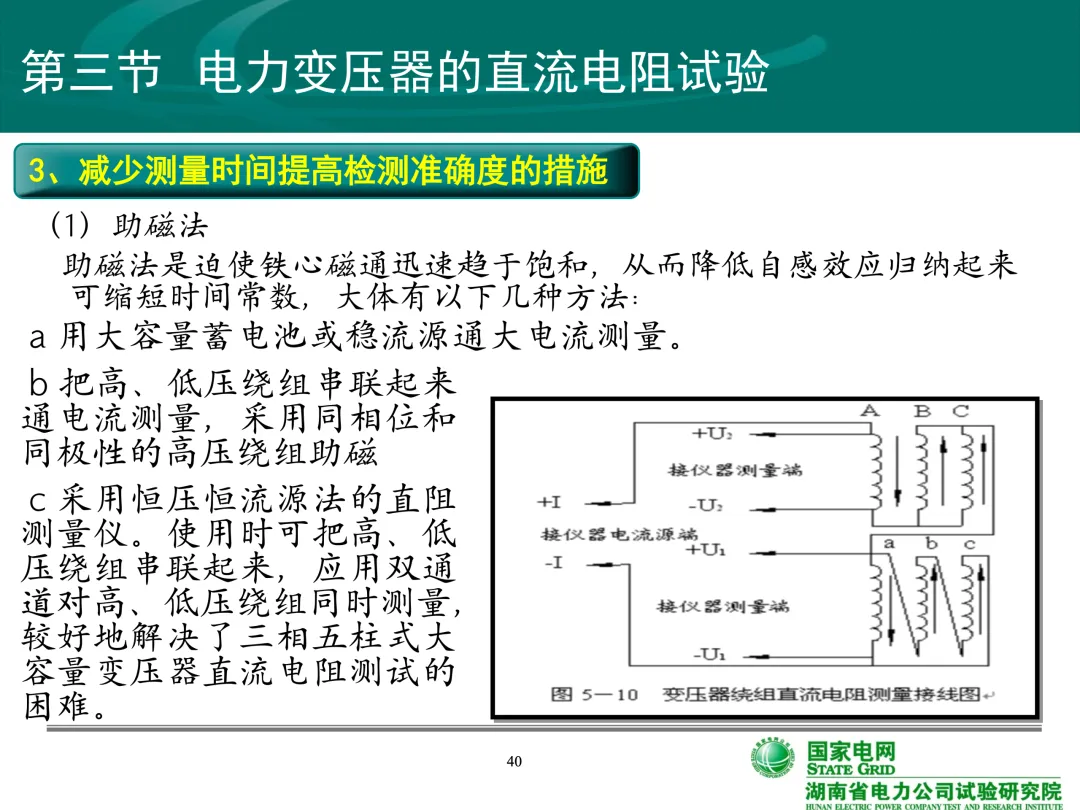

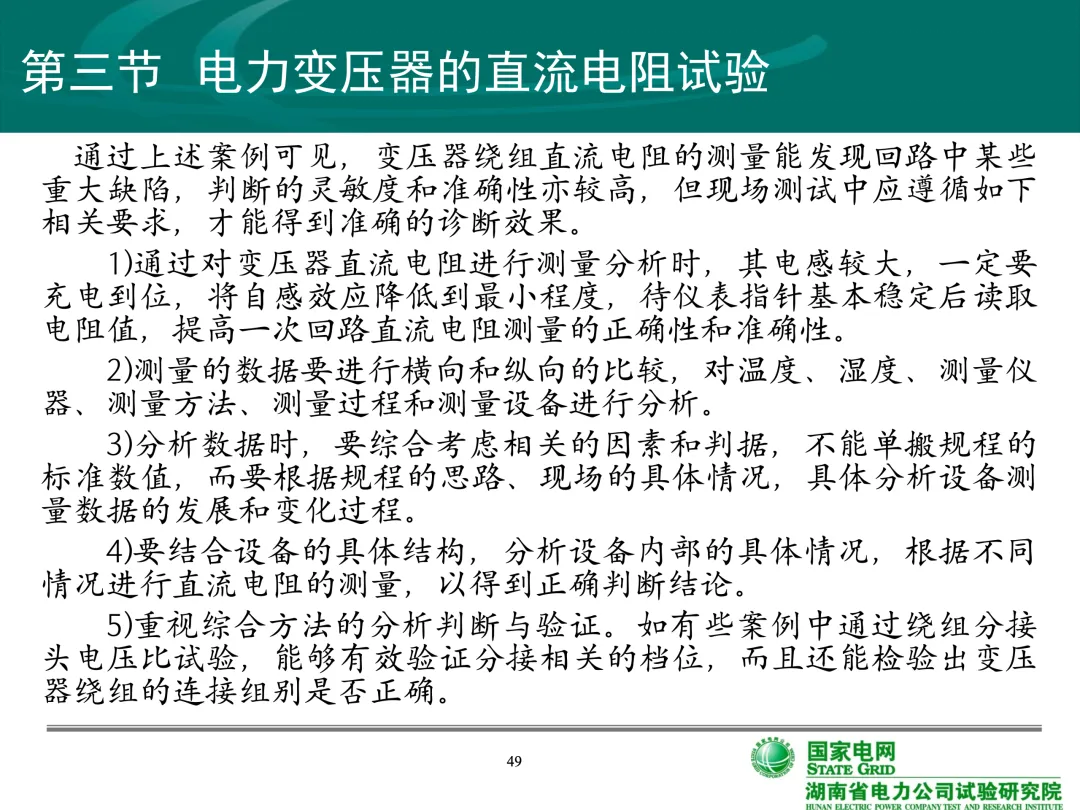

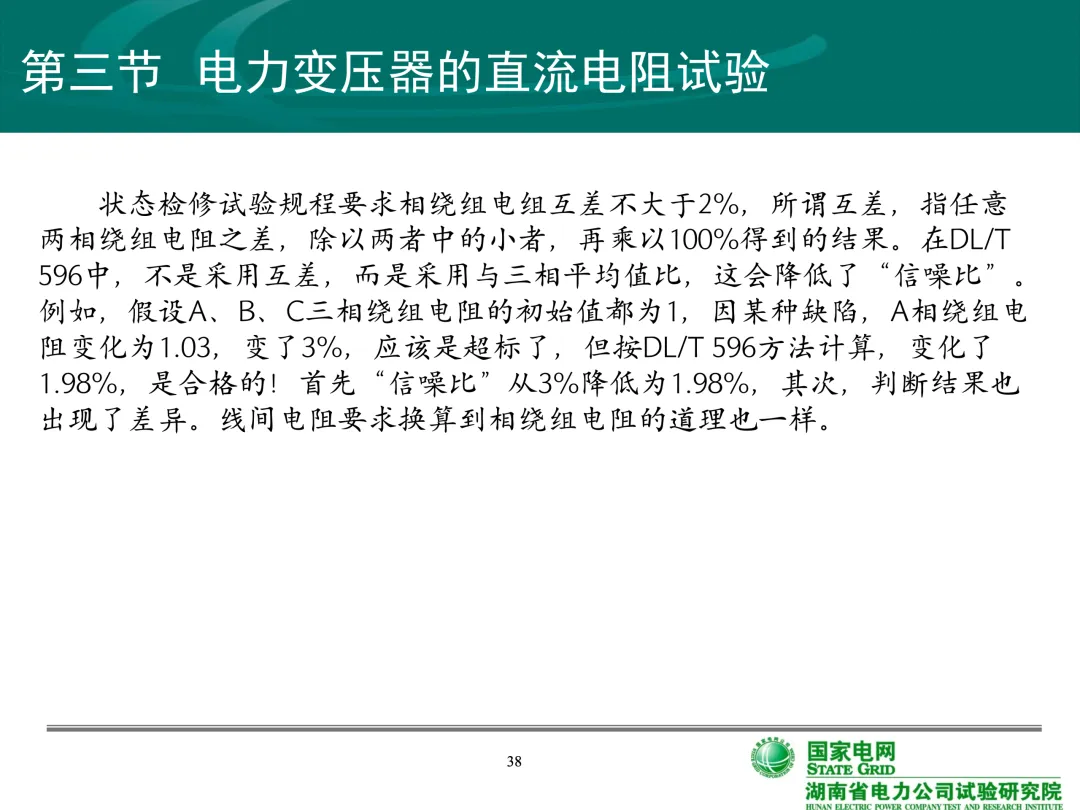

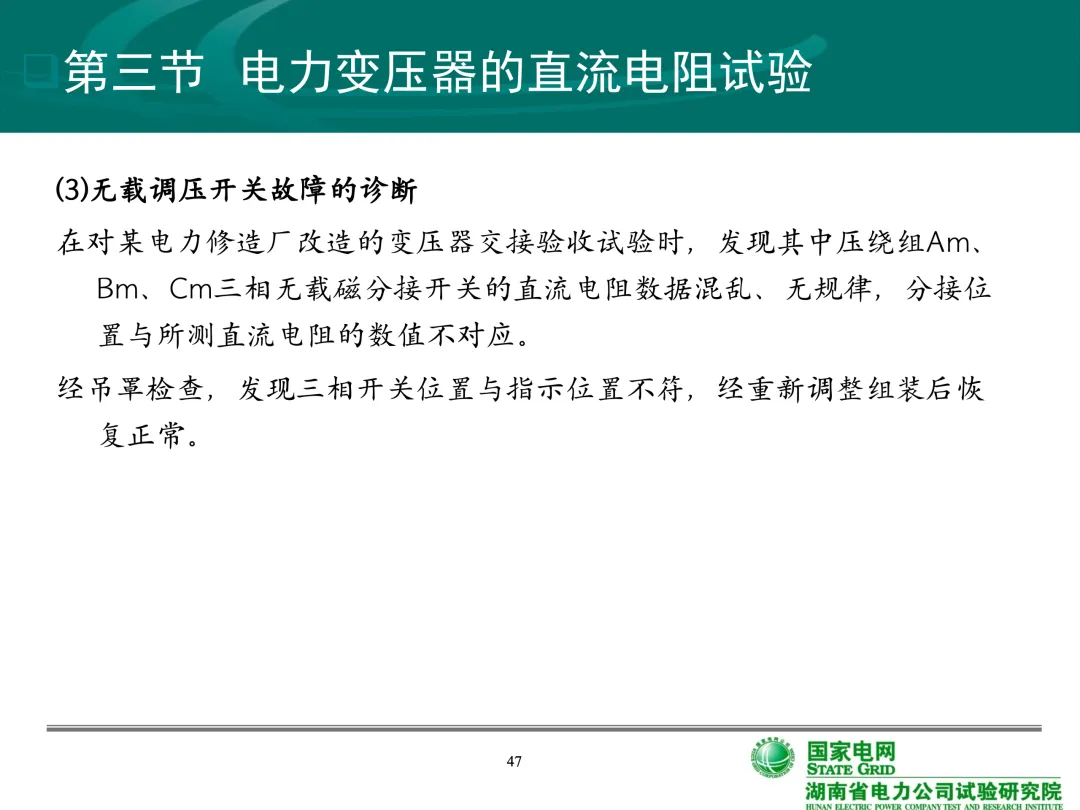

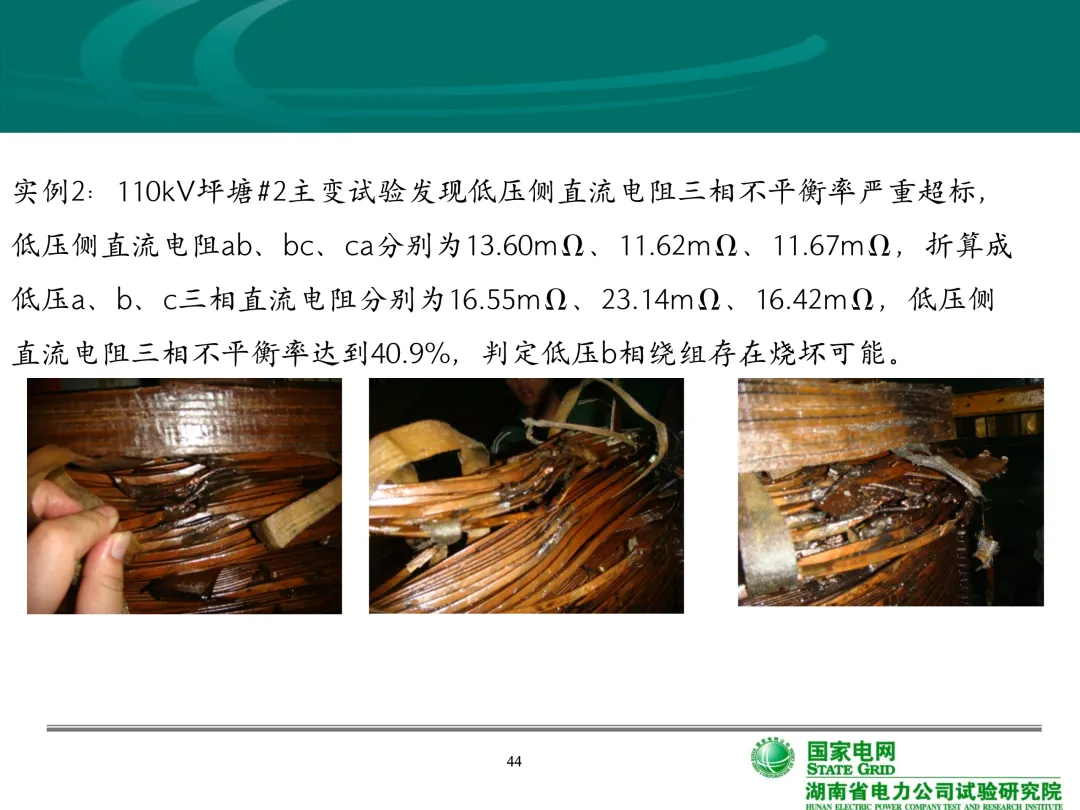

第三节 电力变压器的直流电阻试验

1、试验周期

变压器绕组直流电阻正常情况下3~5年检测一次。但有如下情况必须检测:

>对无励磁调压变压器变换分接位置后必须进行检测(对

使用的分接锁定后检测)

>有载调压变压器在分接开关检修后必须对所有分接进行检测。

>变压器大修后必须进行检测，

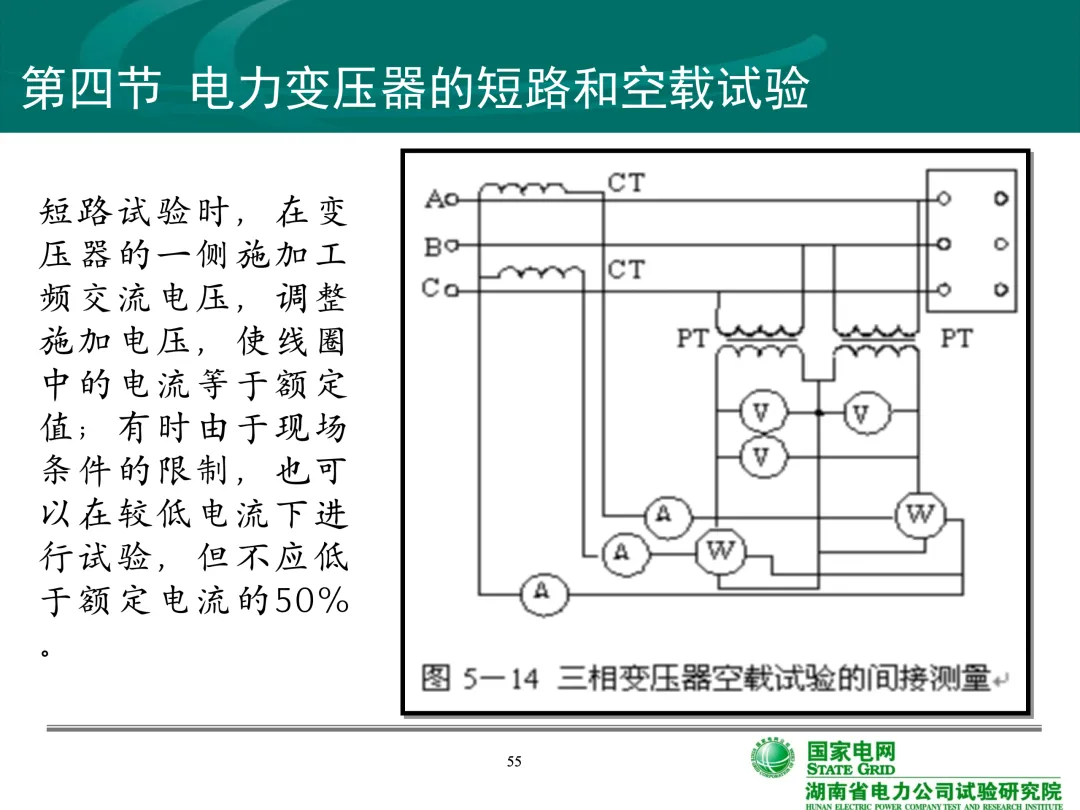

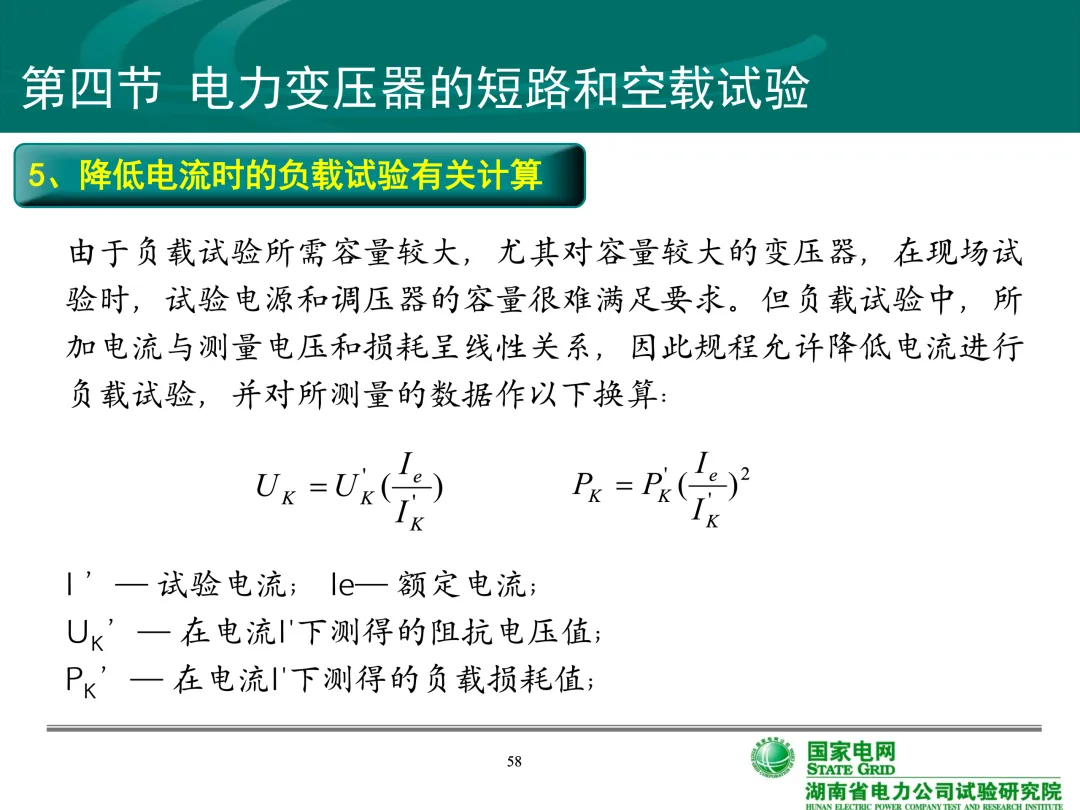

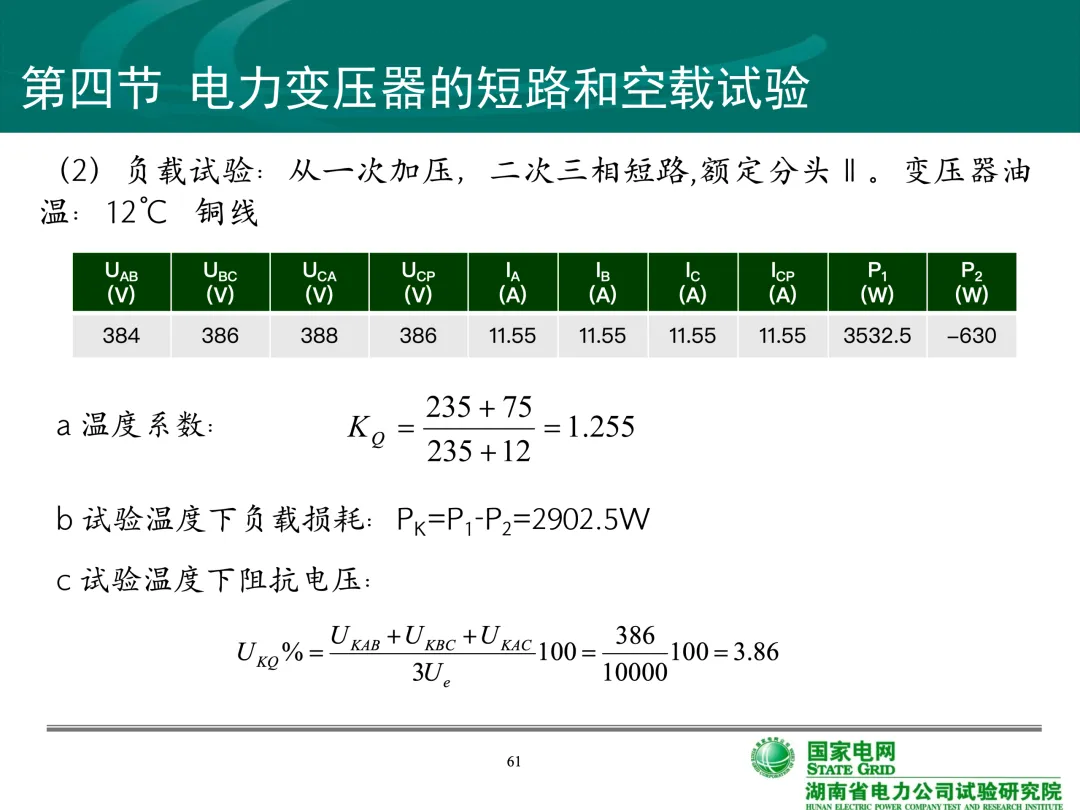

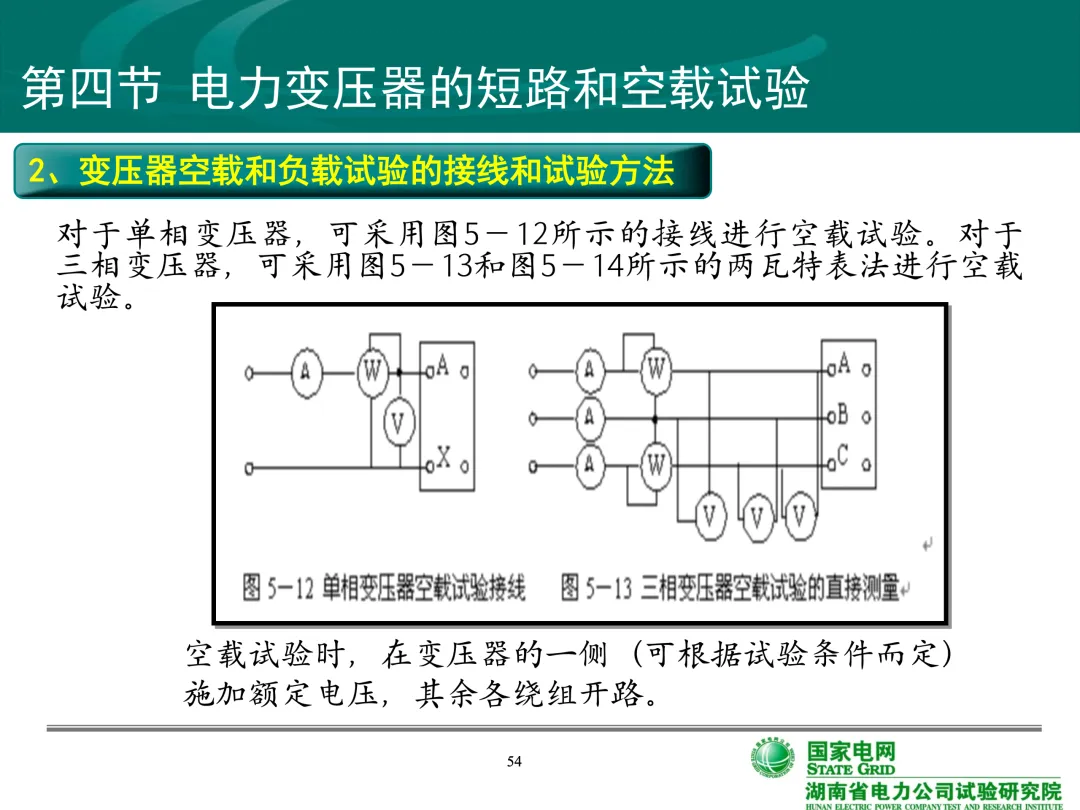

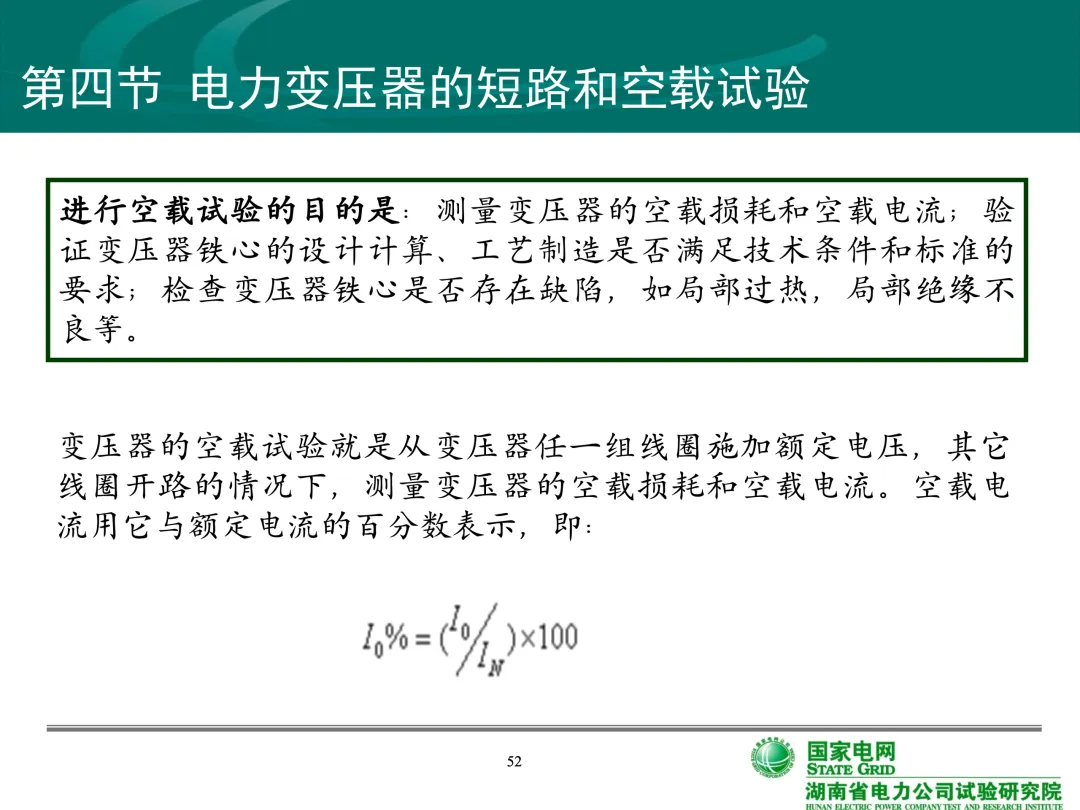

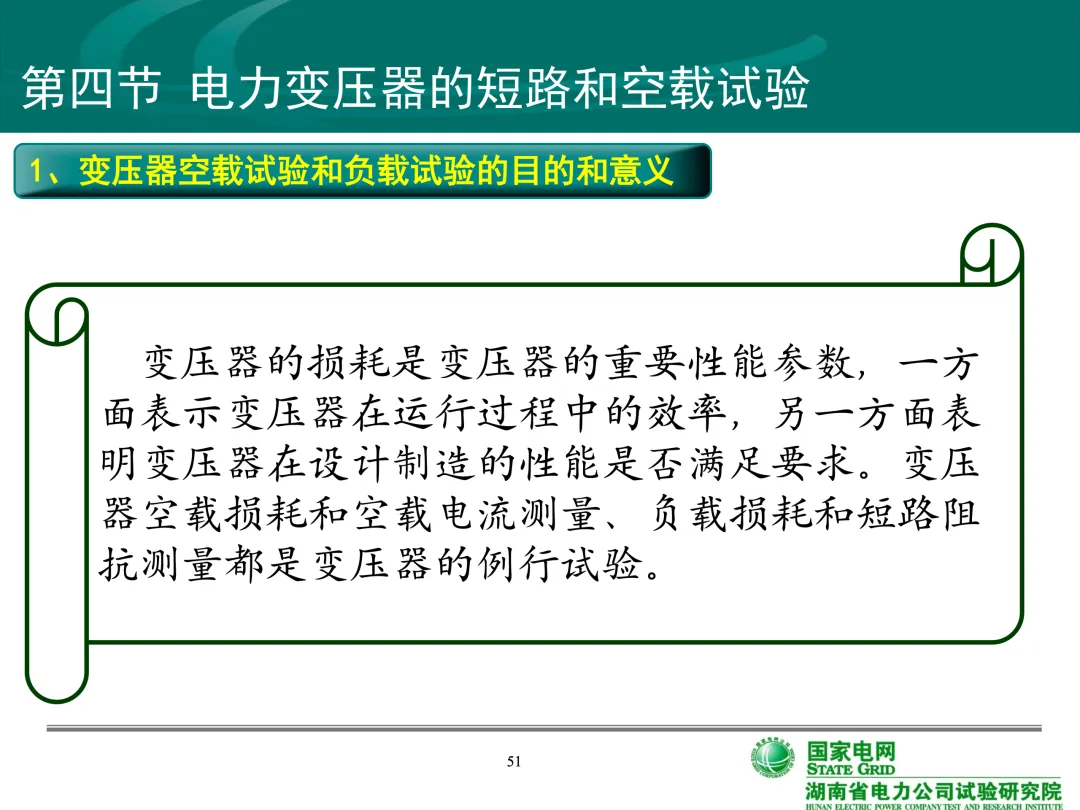

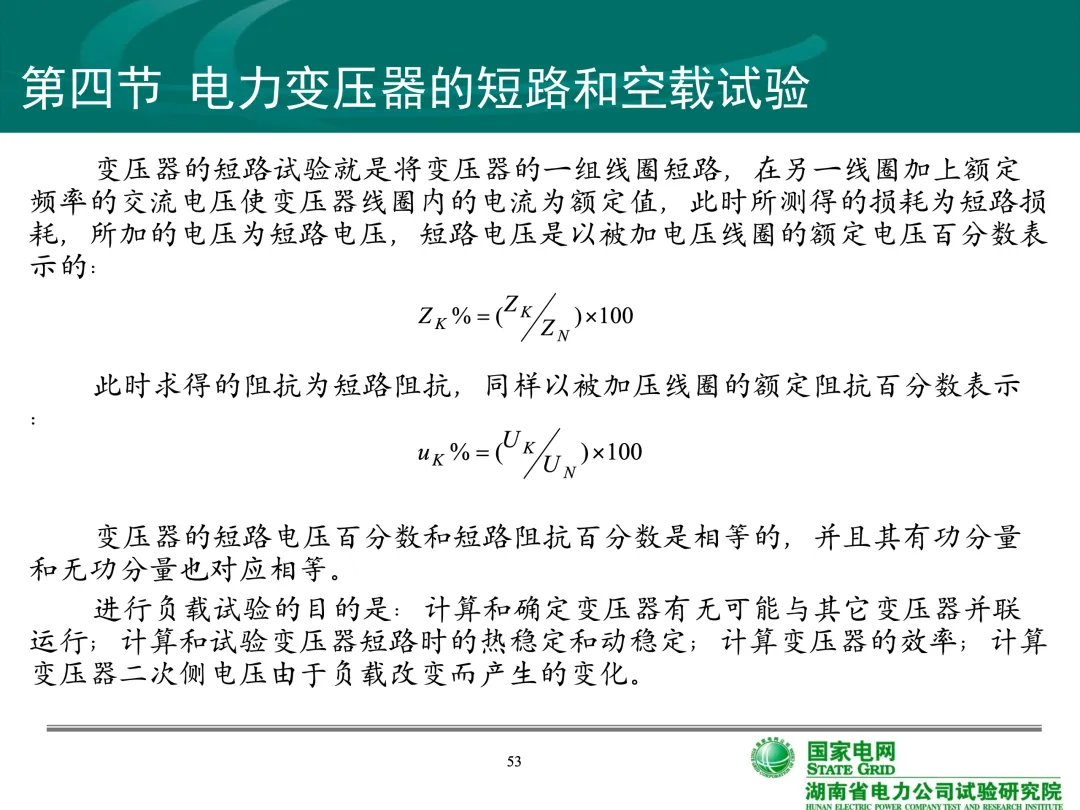

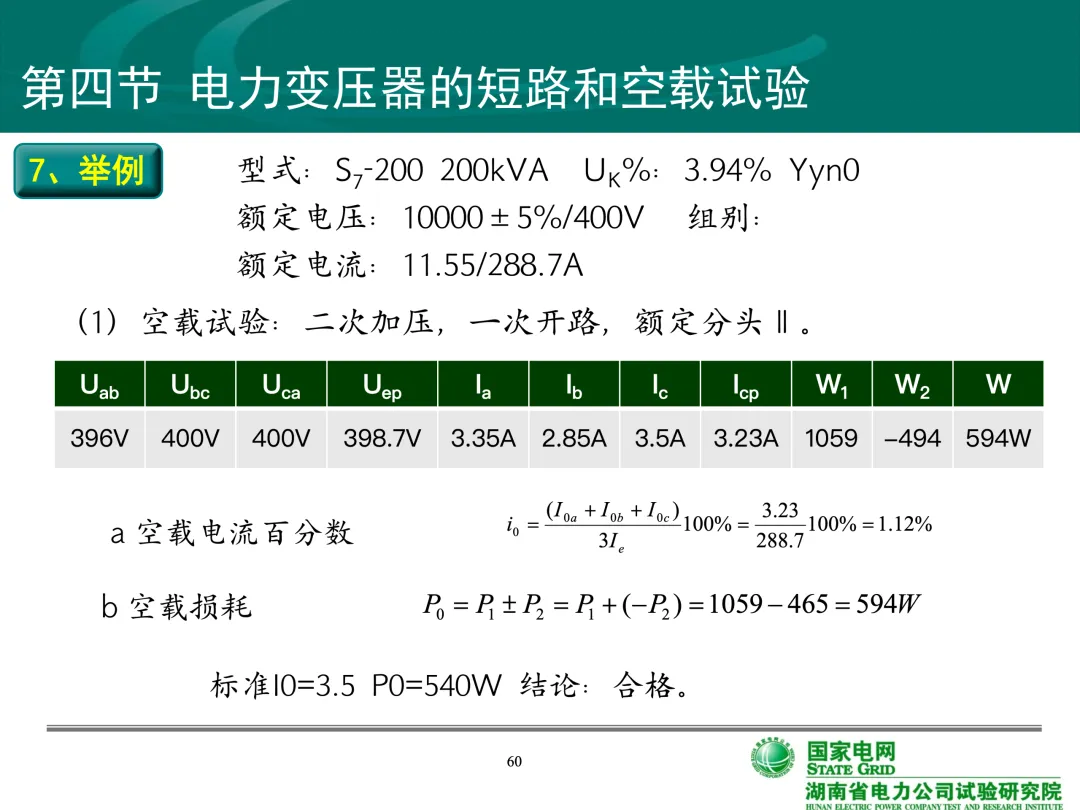

>必要时进行检测。如变压器经出口短路后必须进行检测。
