圣腾科技丨坐标导入CAD总出错?Excel转CAD快速成图教程,高效不踩坑

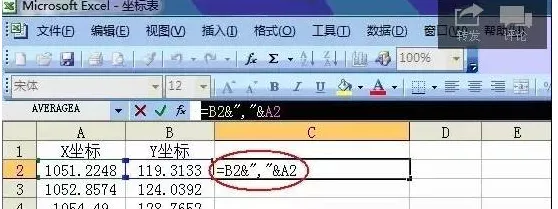

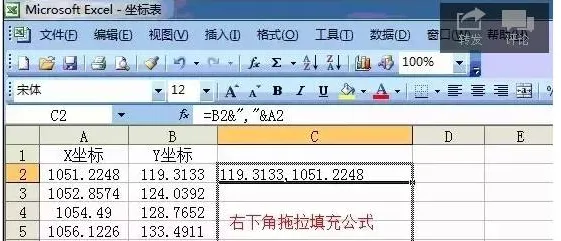

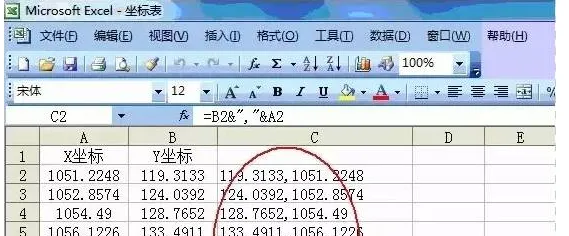

最简单的方法 比如坐标 X=A1  Y=B1 在C1表格里输入=B1&","&A1然后复制表格 在cad里选择划线或点命令，在命令栏里粘贴就ok了

或者  a列x坐标，b列y坐标，c列=CONCATENATE(b1,",",a1)，在cad中选择画线命令，把c的数据复制过去，就可以画出来了。

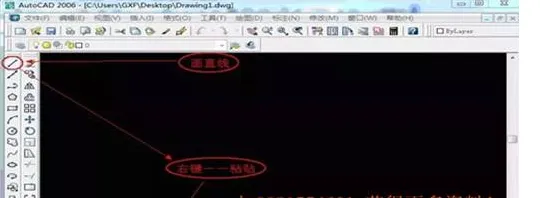

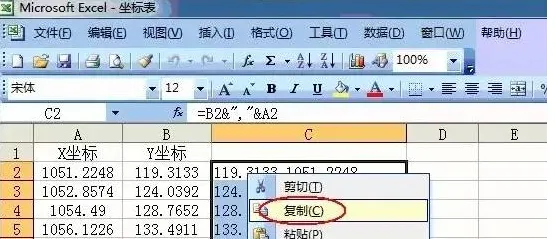

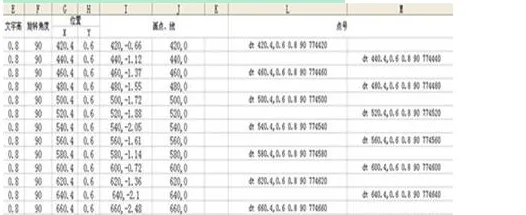

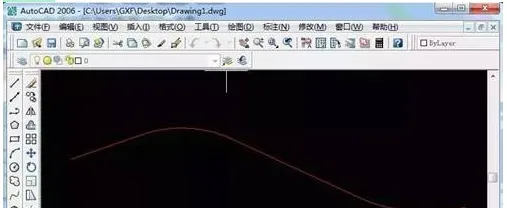

表格A1、B1的数据为100、200，在C1里面输入公式  =B1&","&A1 （cad默认格式先Y后X ）回车 复制C1的数据，然后在cad里选择画点命令，然后在命令里点右键 粘贴。这样这个点就会自动输入到cad了。 数据多的话直接全部复制粘贴就可以。 另外在cad里需要输入文字，也是很麻烦的事，可不可以自动输入啊？经过研究有些情况还是可以的。 例如，按上面的方法每20m输入了中线坐标，我打算每个坐标点旁加上桩号，就要在表格D1里输入   ="dt"&"空格"&B1&","&A1&"空格"&1（文字的高度）&"空格"&0（文字旋转的角度左+右-）&"空格"&"要输入的文字或者某个表格的值"  回车 需要注意的是，必须在cad2004或以下的版本里才可以。并且要隔行输入，而且要分两列，第一列在D1、D3、D5、D7......里，第二列在E2、E4、E6、E8......里，两列要错开一行，D2、D4、E3、E5等表格必须为空。先选中D1到D8复制，在cad命令行里直接粘贴就可以,然后选中E2到E9，在cad命令行里直接粘贴就好了 一定要多选一个空行，他起到回车的作用，不能少。

小编，再次送上详细的图文教程，一定让你看明白！

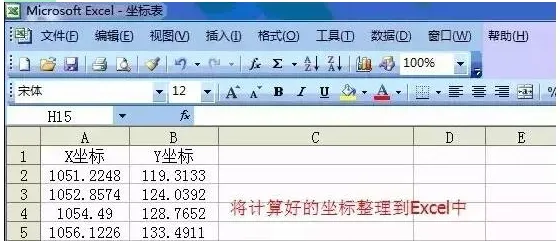

第一步
