Excel-24(组合图-双Y轴)

Excel-24(组合图-双Y轴)

在制备图表可视化数据的过程中，常用到“柱形图”和“折线图”。

视觉差异：

上来说，柱形图的柱子与横坐标的元素是强连接的，有多少个元素就有多少个柱子，看柱子高度后，会顺便看左侧数值，柱形图给人的感觉是强调大小、多少、数值。

折线图，映入眼睛的是一整条折线，一眼就可以看见变化的情况，是涨是跌。发现变化点，再看属于横坐标那个对应的元素。折线图给人感觉强调趋势、变化、波动。

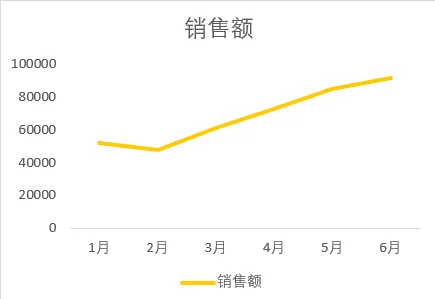

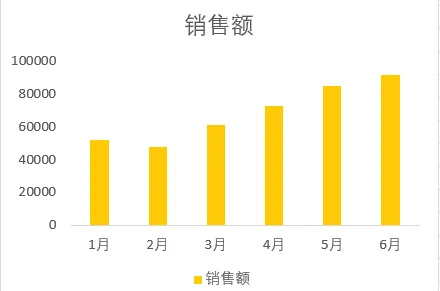

柱形图	折线图

这个是单一指标的表，Y轴默认放在左侧，我们可以把这两种图表放在一个图表中，生成“组合图”。

组合图-常规

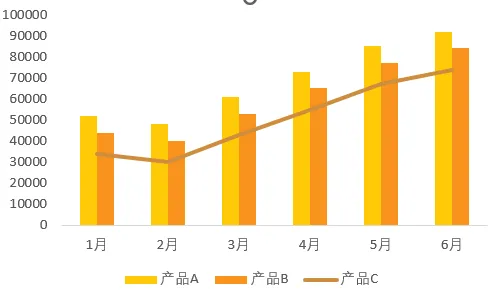

柱形图+折线图的理论组合（前提是数值差异不大，效果好）

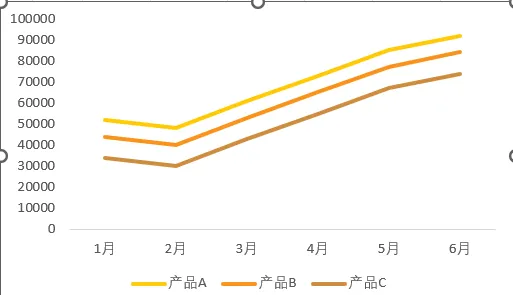

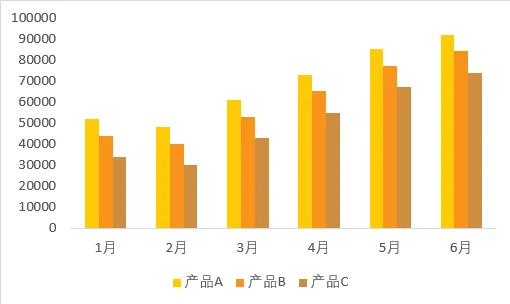

这里的三个产品的数量大小有微小的差异，放在同一张图表里，还是可以看见明显的数值和趋势。上面三张图是3个产品的销售额，销售额相差不大。

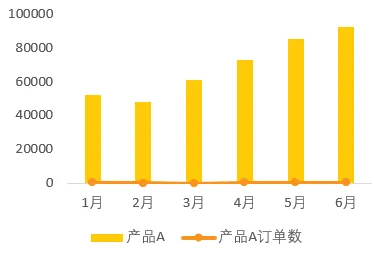

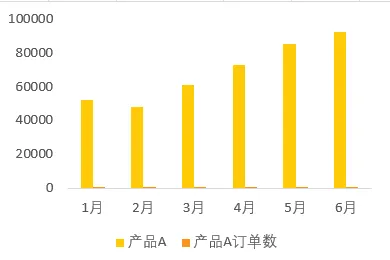

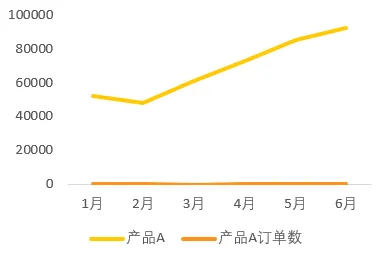

我们试着把产品A的"销售额"和"订单数"放在同一个图表里。(数值差异大）

为了解决这个问题，我们引入第二个Y轴的（次坐标轴）

组合图-双Y轴（实用）

1.本质：在图表右侧增加一个次坐标轴，这个坐标轴与左侧坐标轴具有不同的刻度范围，即解决指标数值差异大导致的图表变成一条直线（躺平）。

2.实现路径：

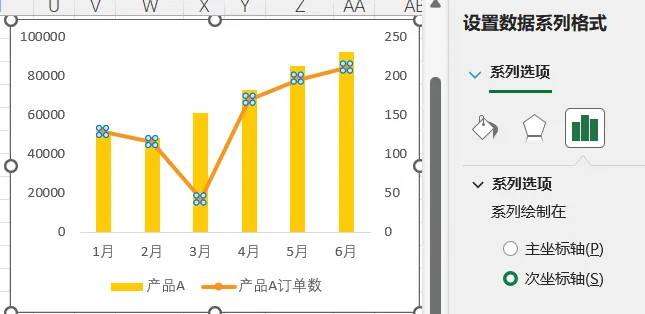

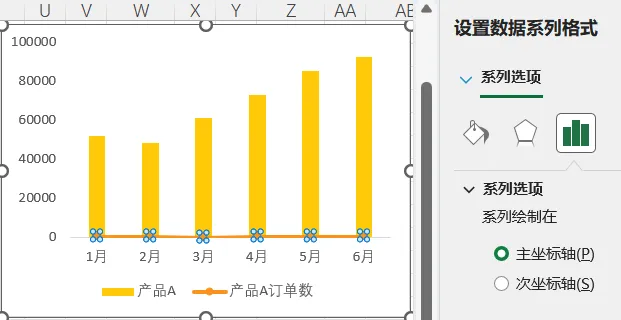

a.选中“躺平”的折线，右键→设置数据系列格。

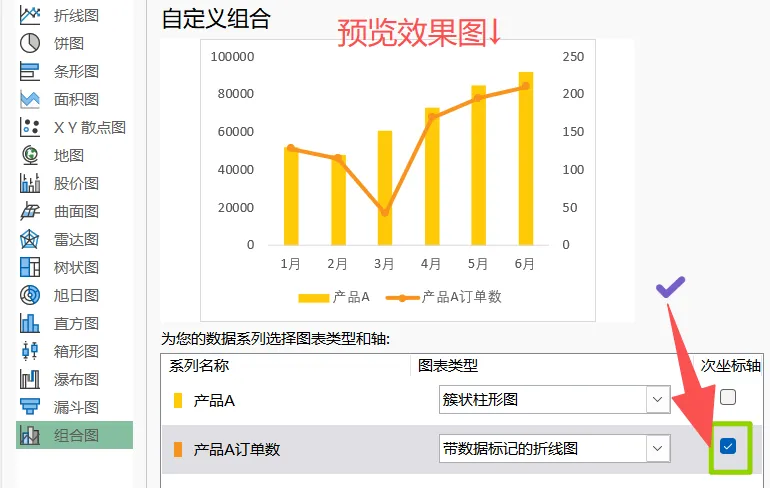

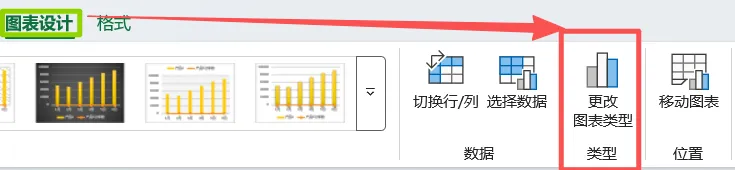

b.点击图表→图表设计(选项卡)→更改类型→组合图→次坐标✔。

总结

1.柱形图给人的感觉是真实的大小，折线图关注趋势。

2.对于数值差异不大的指标，无需引入次坐标轴。(可视化后视觉判断）

3.引入双Y轴的图表，适合组合：

3.1折线+折线（看变化趋势），

3.2柱形图+折线图（数值大的用柱形图，数值小的用折线图）--经典

3.3柱形图+柱形图（因柱形图给人的效果差异，无意义）。

DAY 24

马年初六，6通顺，新年顺顺利利
