Excel仪表盘图表,还不会的打屁屁

小伙伴们好啊，今天和大家分享仪表盘图表的制作。

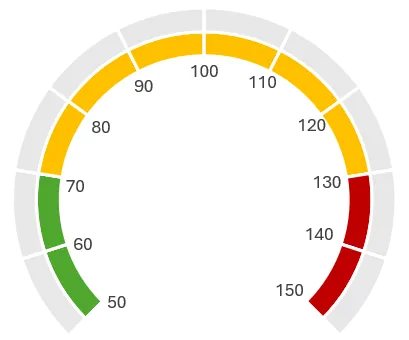

先看效果：

制作这样的图表其实很简单，首先准备基础数据：

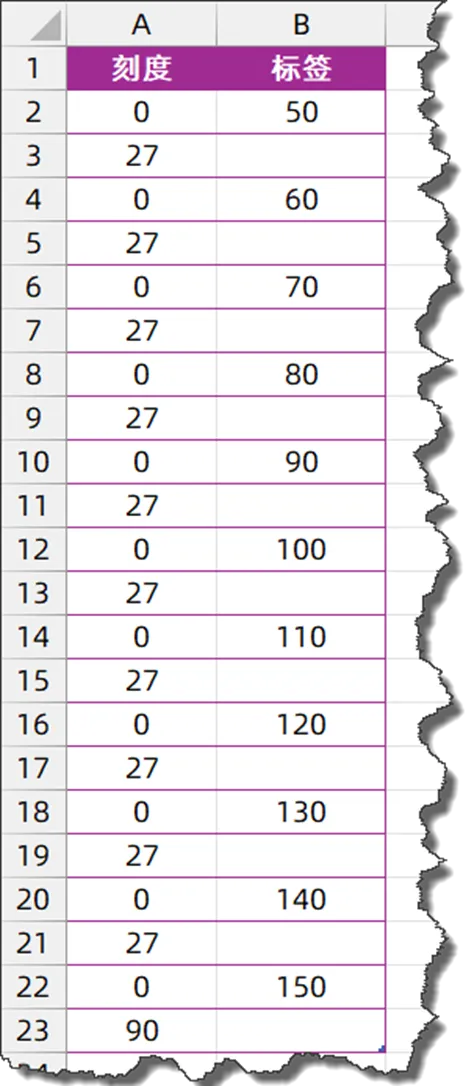

在A2和A3分别输入0和27，复制后粘贴9次，在A22输入0，A23输入90。

这样设置的目的是因为仪表盘的着色区域是270度，这个区域被划分为10等份，每一份就是27。

0值对应的仪表中显示的刻度。

最后一个值设置为90，也就是360°-270° 的剩余部分。

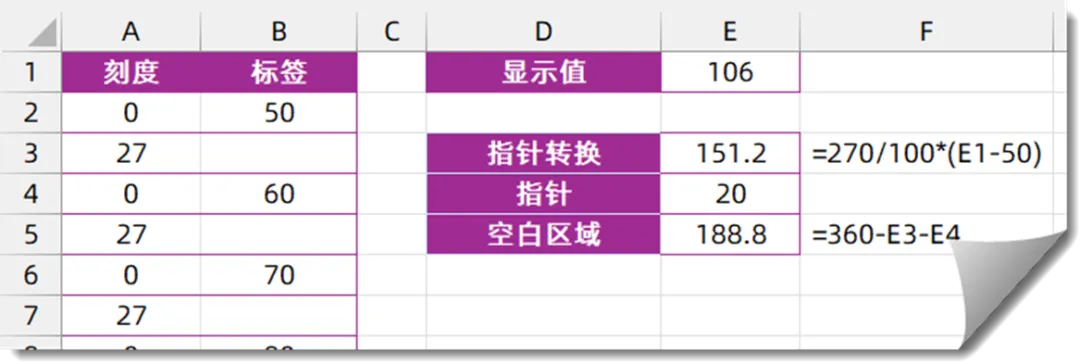

接下来在E1单元格输入图表中要显示的值，这里咱们先使用随机函数获取一个随机数。

因为仪表盘的起始角度是50°，所以指针位置需要使用公式转换一下：

=270/100*(E1-50)

仪表盘的刻度范围从50°~150°，在总计270°的扇形区域中共有100个值，因此270除以100先算出每个数值的度数，再使用度数乘以（E1-50）。

分别选中圆环图中的图表标题和图例项，按Delete键删除。

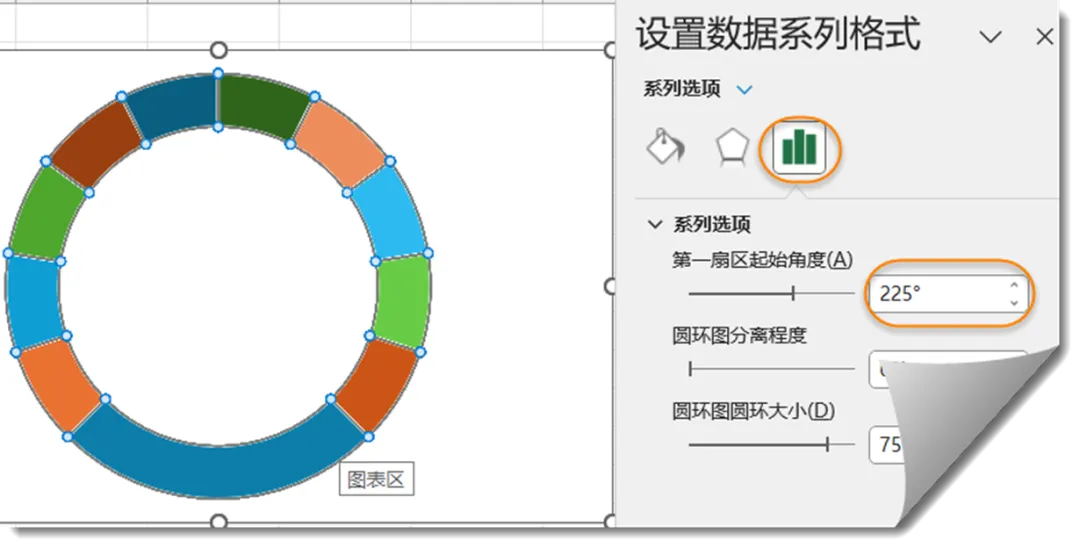

右键单击圆环图，设置数据系列格式，将第一扇区的起始角度设置为225°。

再次选中A2:A23单元格区域，按Ctrl+C复制，单击图表，按Ctrl+V粘贴。在图表中增加一个圆环系列。

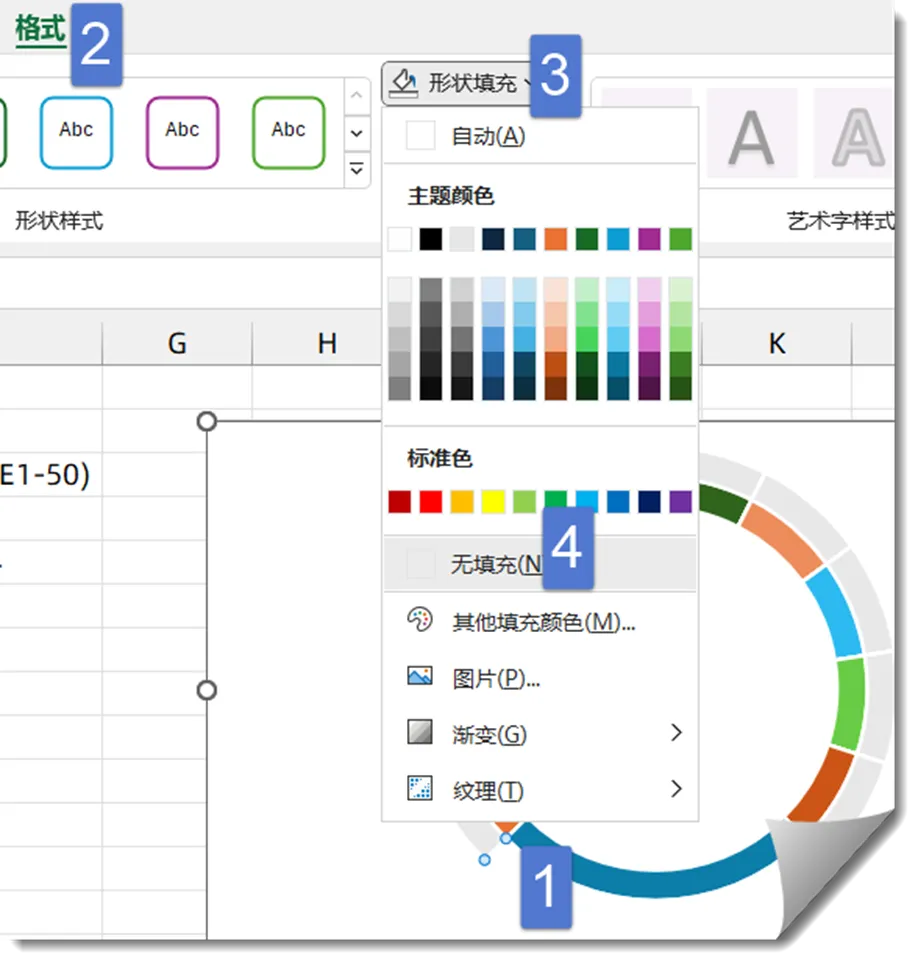

单击选中最外层的圆环系列，【格式】→【形状填充】，设置为浅灰色。

单击最下方的数据点，设置形状填充为无填充。

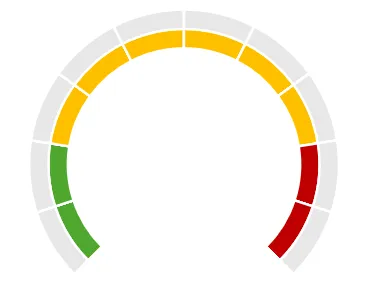

先单击选中内侧的圆环系列，再单击其中一个数据点，依次设置各个数据点的填充颜色。

右键单击内侧圆环系列，添加数据标签

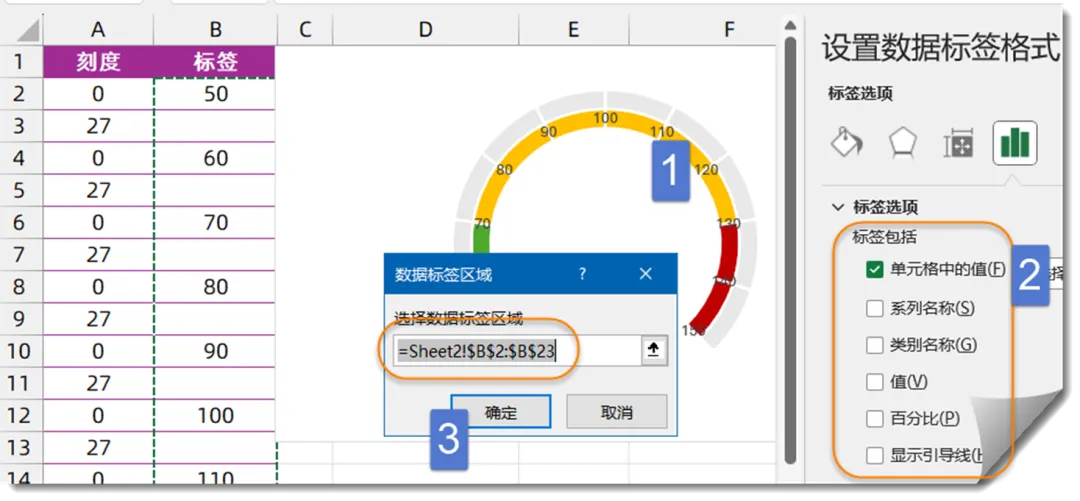

右键单击数据标签，设置数据标签格式，选择来自单元格中的值。

依次将各个数据标签向图表内侧拖动调整。

复制E3:E5单元格区域中的指针数据，单击图表，按Ctrl+V粘贴。此时图表中会增加一个系列3。

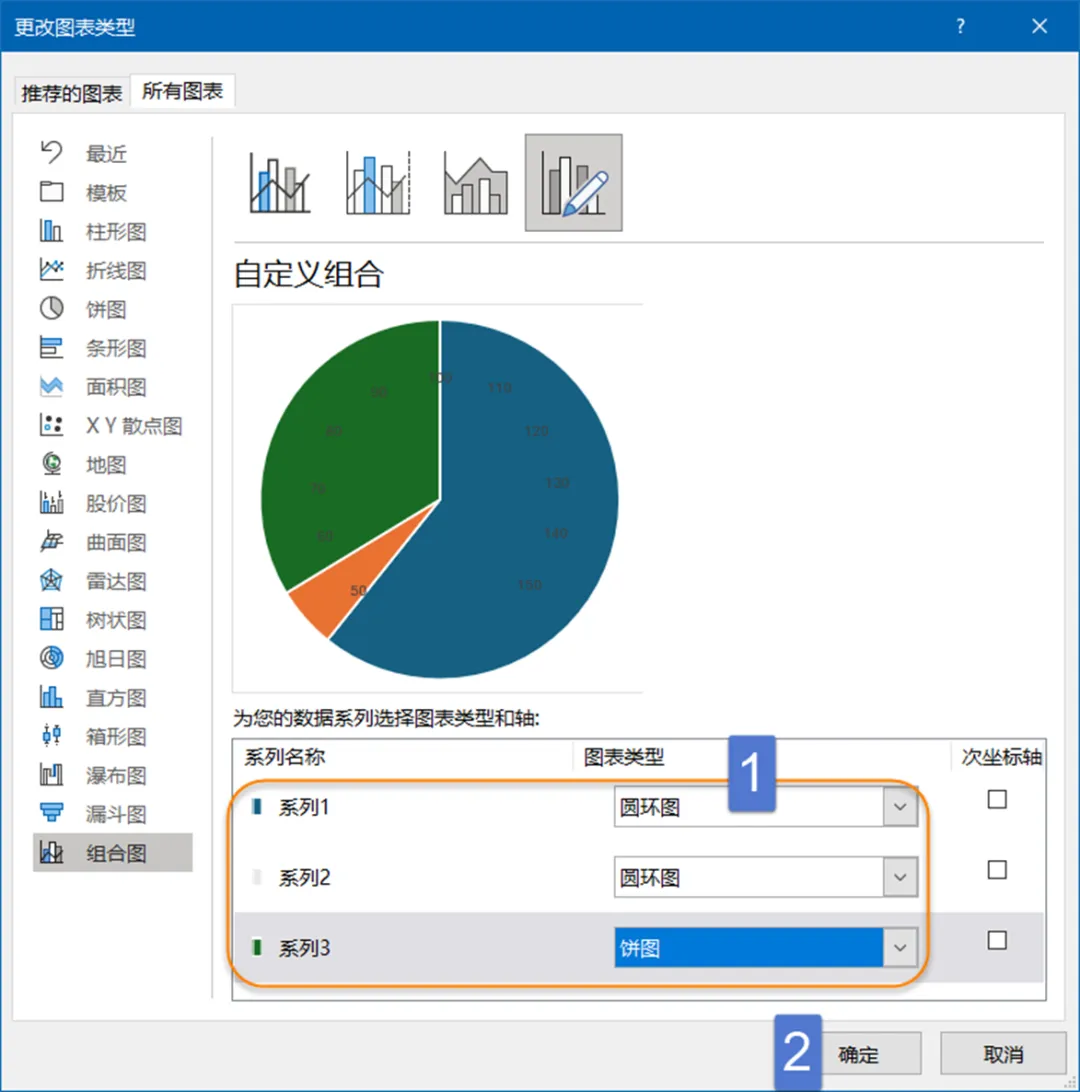

右键单击图表，更改系列图表类型，将系列3设置为饼图。

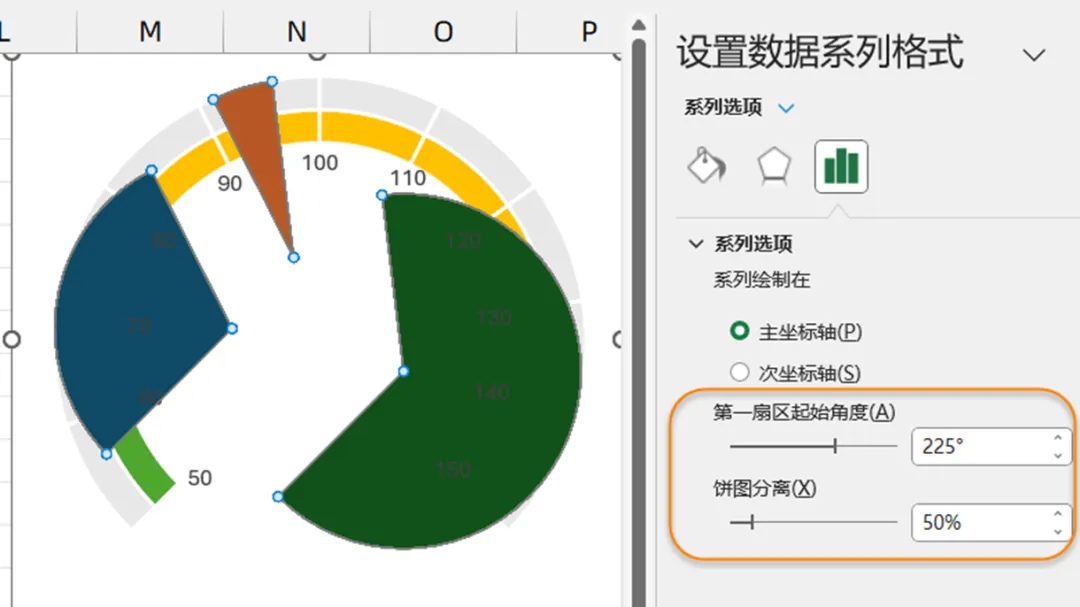

右键单击饼图，设置数据系列格式。

将第一扇区起始角度设置为225°。

将饼图分离设置为50%。

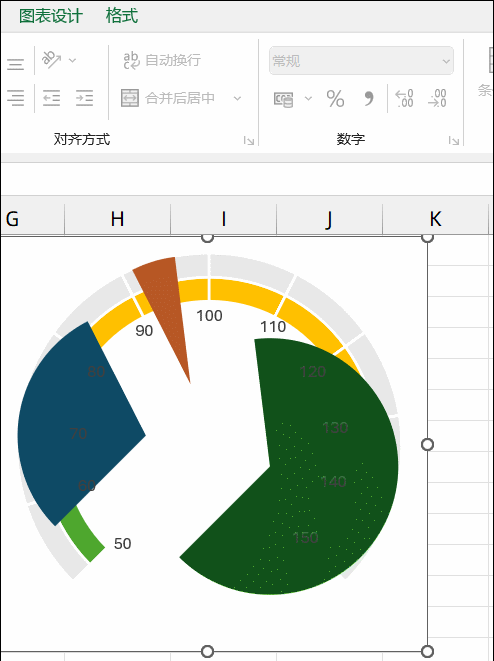

两次单击红色（指针）扇形，向图表中心拖动。

将其余两个扇形依次设置为无填充颜色，无轮廓。

将红色（指针）扇形设置为无填充颜色，深红色轮廓。

将E4单元格中的指针数值，从之前的20更改为0。此时图表中的指针会显示为一条红色线条。

单击图表，在【插入】选项卡下插入文本框。

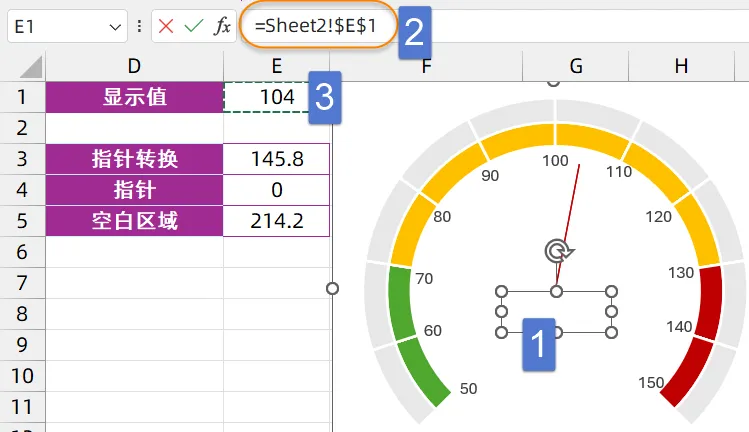

单击文本框，编辑栏输入等号，再单击E1单元格，按回车。

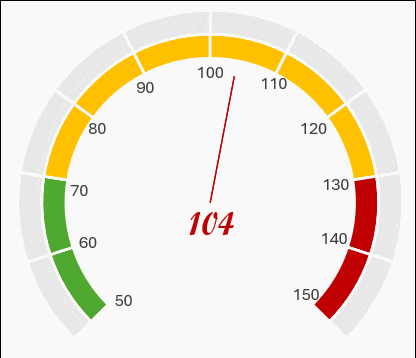

至此，仪表盘图表就制作完成了：

图文制作：祝洪忠
