在食物中毒等突发公共卫生事件处置中，暴发流行曲线是公卫人的“可视化武器”。它能清晰呈现病例发病时间分布，帮我们快速判断暴发趋势、传播模式（点源/人传人）、暴露窗口期，为溯源和防控决策提供核心依据。
在前面的文章中我们发布过“一键绘制暴发流行曲线”软件工具，详情见链接速领！“绘制暴发流行曲线”软件+实操视频，疾控人必备工具~
如果需要领取这个软件，可私信我们领取！
本期，我们讲一下如何用Excel来绘制暴发流行曲线，让大家掌握传统的绘制方法。
很多新手公卫人觉得绘制暴发流行曲线复杂，其实用Excel就能轻松高效搞定。今天就结合实操要点，把暴发流行曲线标准绘制法讲透，从数据计算到公式应用，每一步都标注关键细节，按着下面步骤走，零基础也能直接上手！
以下是Excel绘制暴发流行曲线的操作视频：
以下是“一键绘制暴发流行曲线”软件的操作视频：
大家可自行对比，看看哪个方法更快更好地绘制暴发流行曲线。
一、先搞懂核心逻辑：流调曲线的关键参数
流调曲线的核心是“时间-病例数”对应关系，X轴为发病时间（天/小时），Y轴为对应时段病例数。绘制前需先计算3个基础参数，再确定X轴设置规则，这是曲线准确性的前提。

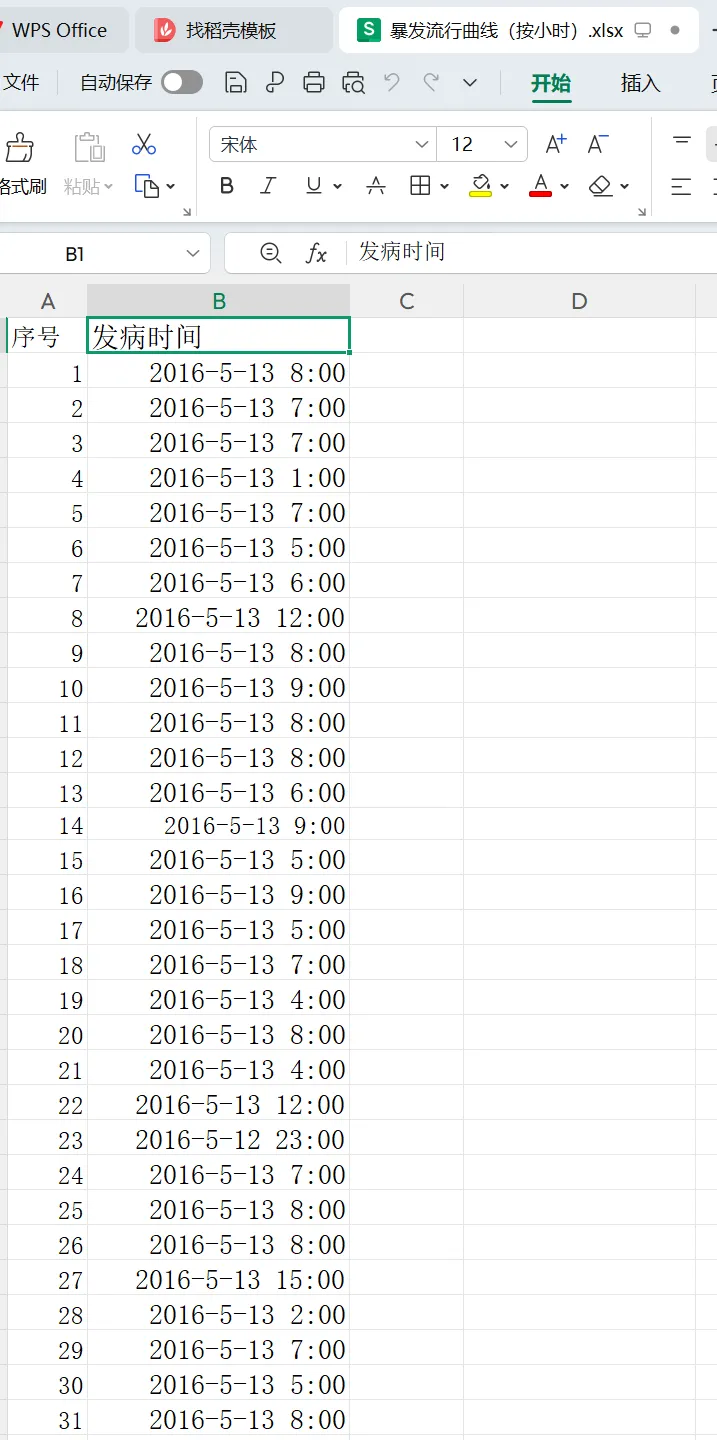

假设我们已收集好病例发病时间数据（示例数据放在B列，B1为表头“发病时间”）。如下图：
二、Excel绘制流调曲线的操作步骤
Step 1：计算首发病例时间（最早发病时间）
作用：确定疫情起始节点，为X轴起始时间铺垫。

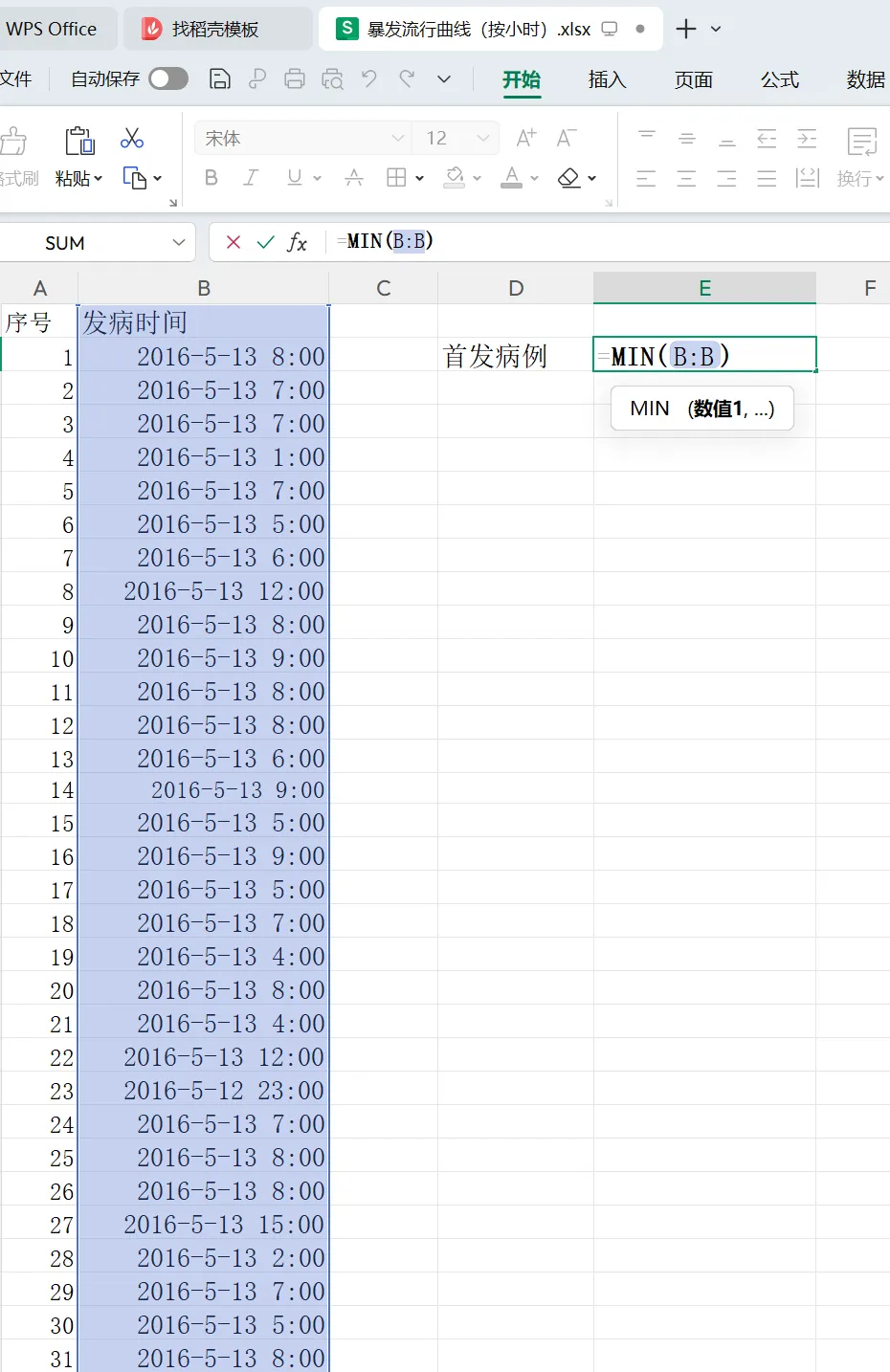

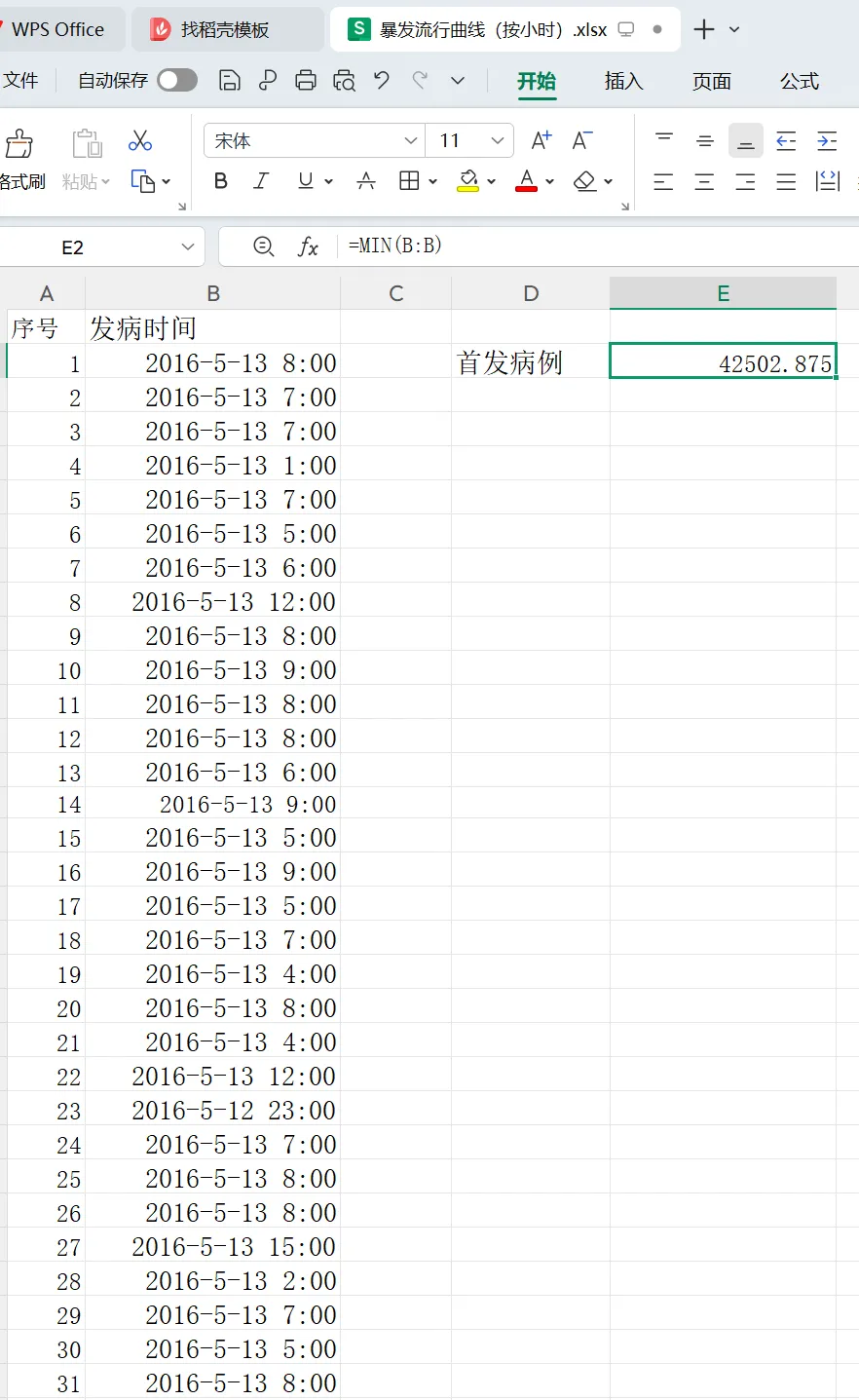

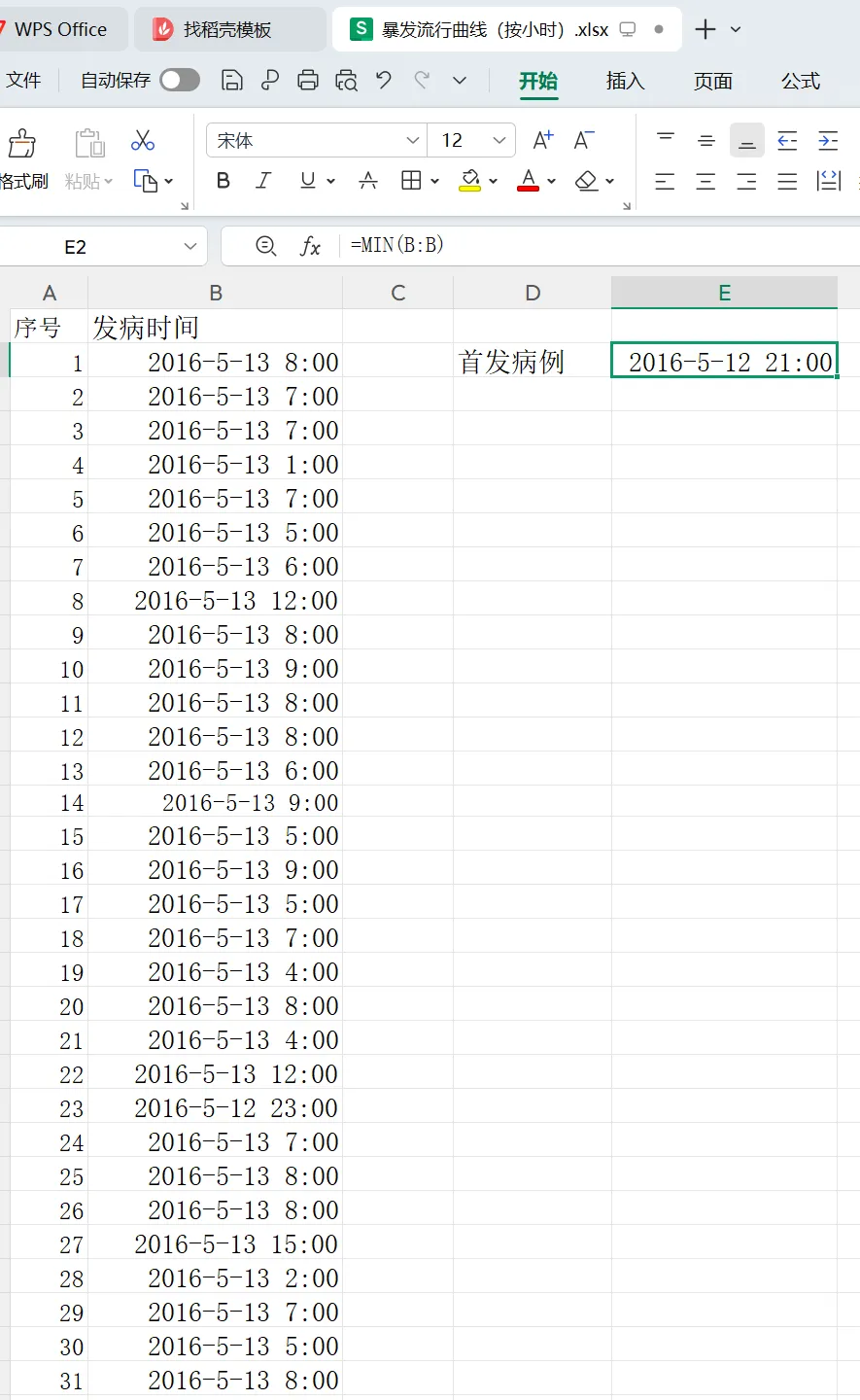

操作：在右侧任意空白单元格（如E2）输入公式 =MIN(B:B)，按下回车即可得出首发病例的时间。如下图：
此时，用左侧的发病时间刷一下格式，就可以正常显示了。如下图：
Step 2：计算末发病例时间（最晚发病时间）
作用：明确疫情持续时长，界定数据统计范围。

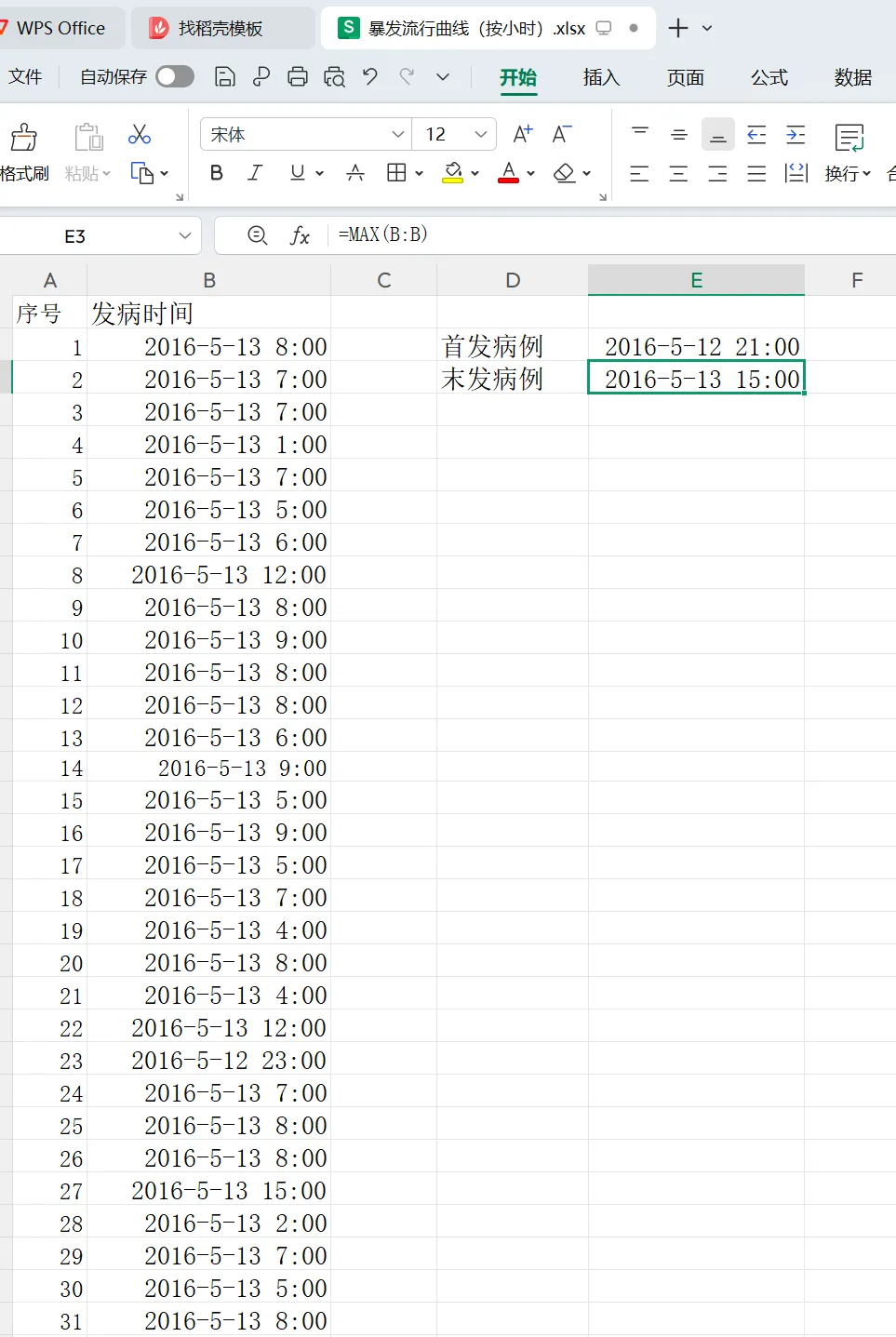

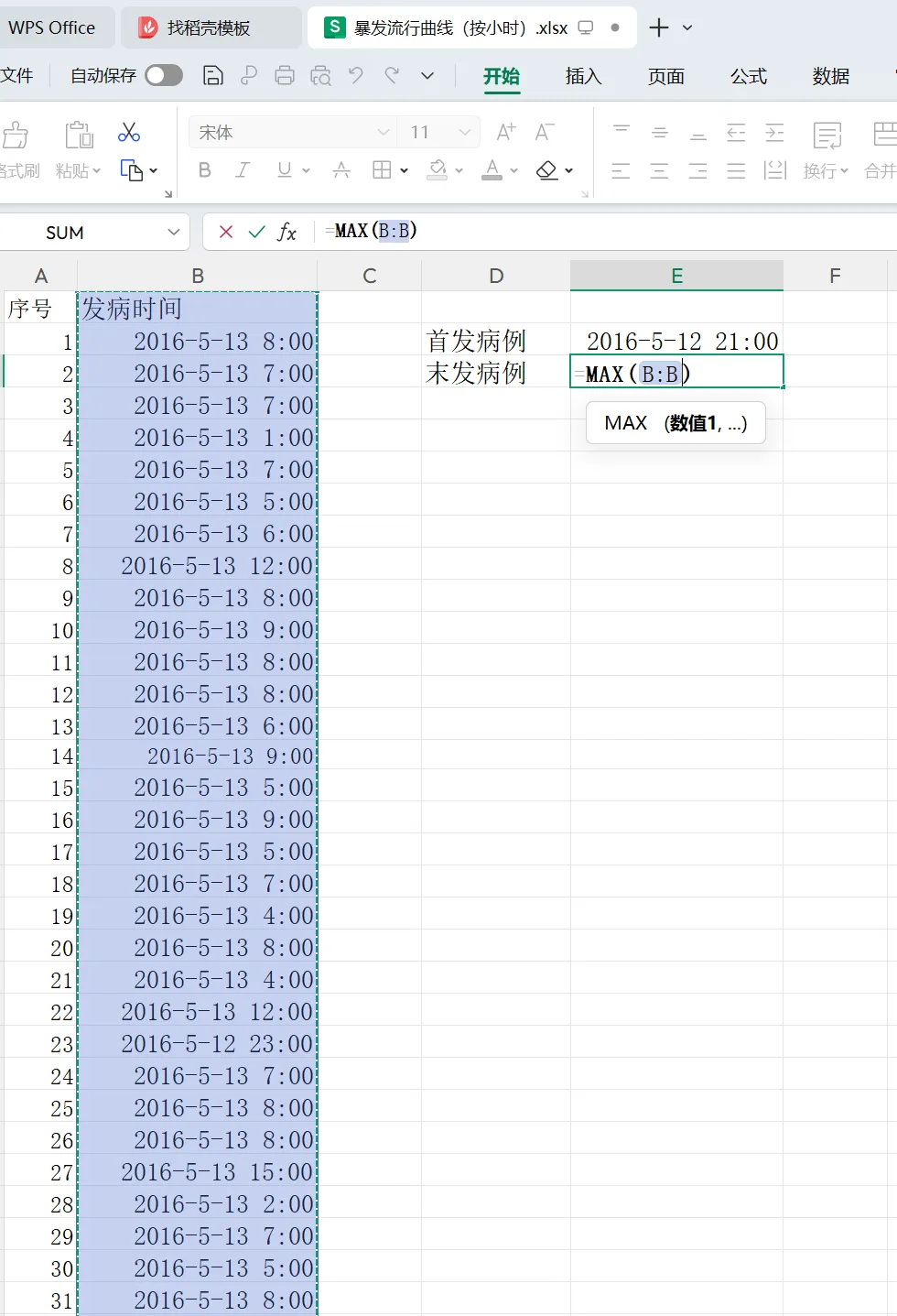

操作：同理，在下方单元格输入公式 =MAX(B:B)，回车得出结果。如下图：
Step 3：统计总病例数
作用：掌握疫情规模，辅助判断暴发强度。

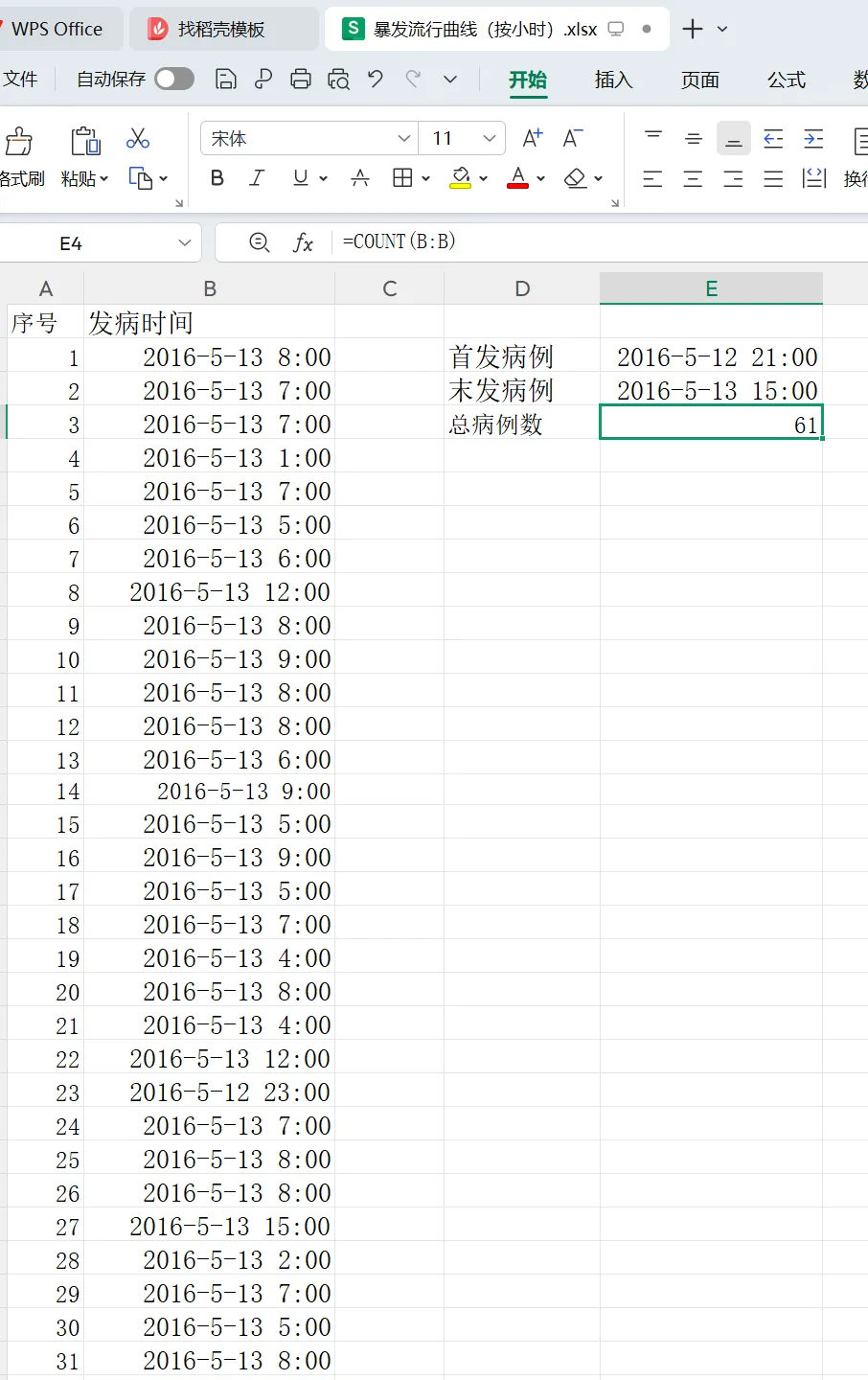

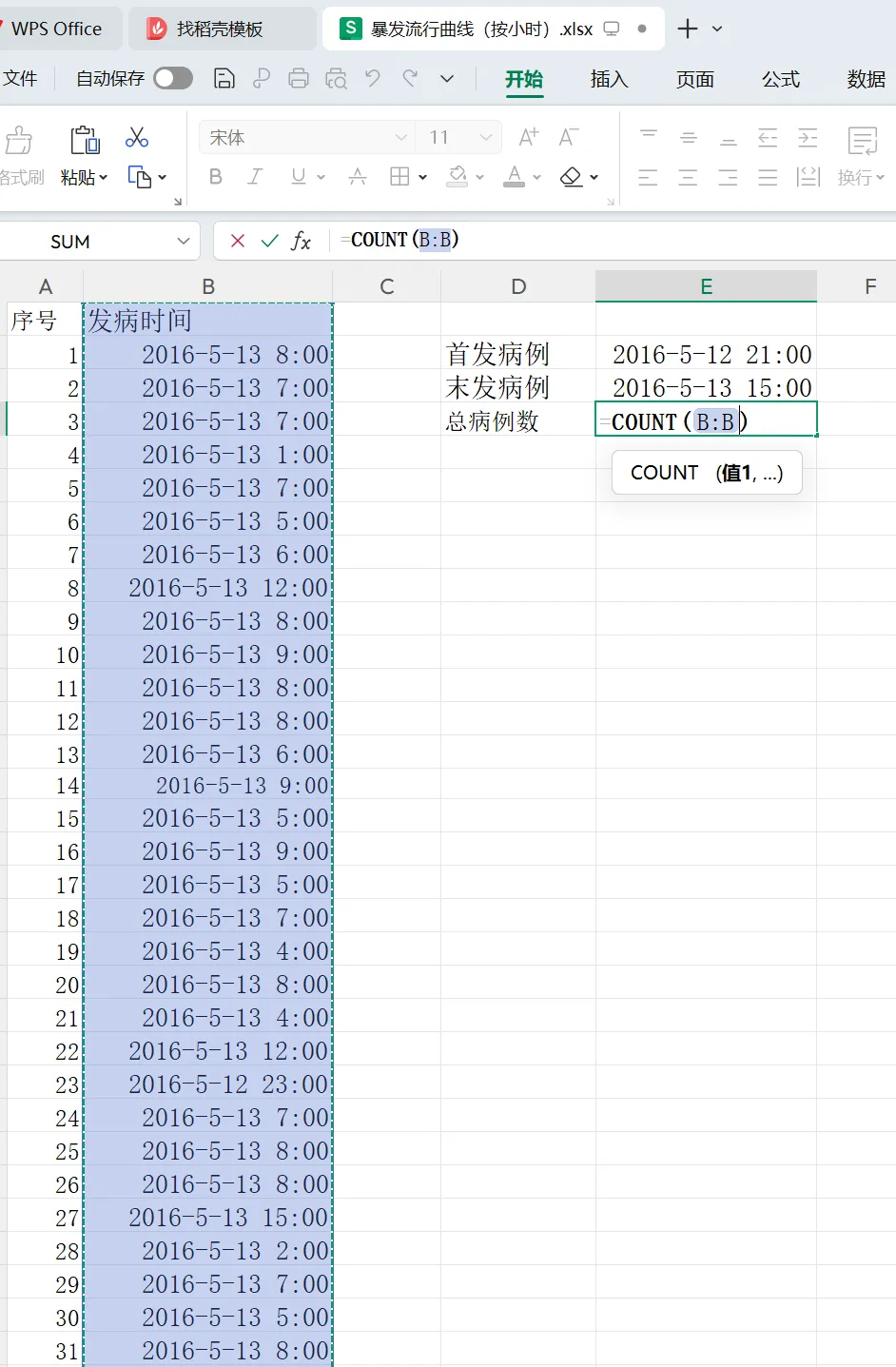

操作：在下方单元格输入公式 =COUNT(B:B)，回车即可统计A列有效发病时间对应的病例数。如下图：
Step 4：自定义首例向前推（灵活可调）
作用：避免首发病例过于靠近曲线左侧，预留合理视觉空间，同时可根据疫情研判需求，灵活覆盖可能的暴露前期或关键时间窗口，回溯时长无固定标准，可按需调整。

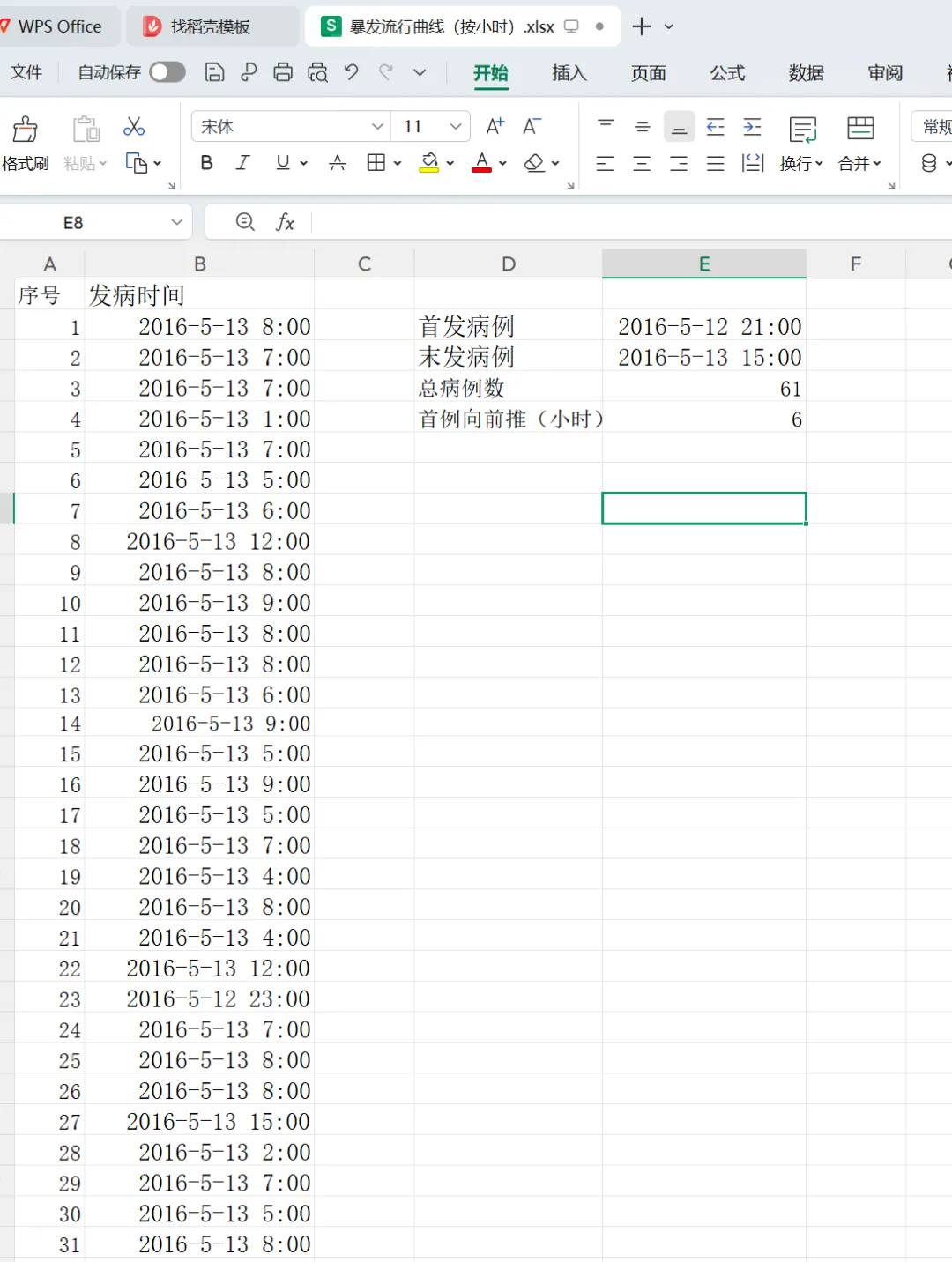

操作：如n天或小时，这里是按小时绘制，输入6。如下图：
Step 5：设定X轴间隔（关键！影响曲线解读，可灵活调整）
X轴间隔决定曲线的精细度，需严格遵循「小于平均潜伏期1/2，推荐为平均潜伏期1/3-1/8，常规取1/4」的原则，且小时单位间隔需能被24整除（方便换算成天，提升可读性）。
示例：若病种平均潜伏期为4天，X轴间隔取1天（4天×1/4）；若平均潜伏期为24小时，间隔取6小时（24÷4，且6能被24整除）。
补充：间隔过小会导致曲线过于密集，间隔过大会掩盖发病高峰细节，需结合病种潜伏期灵活调整。

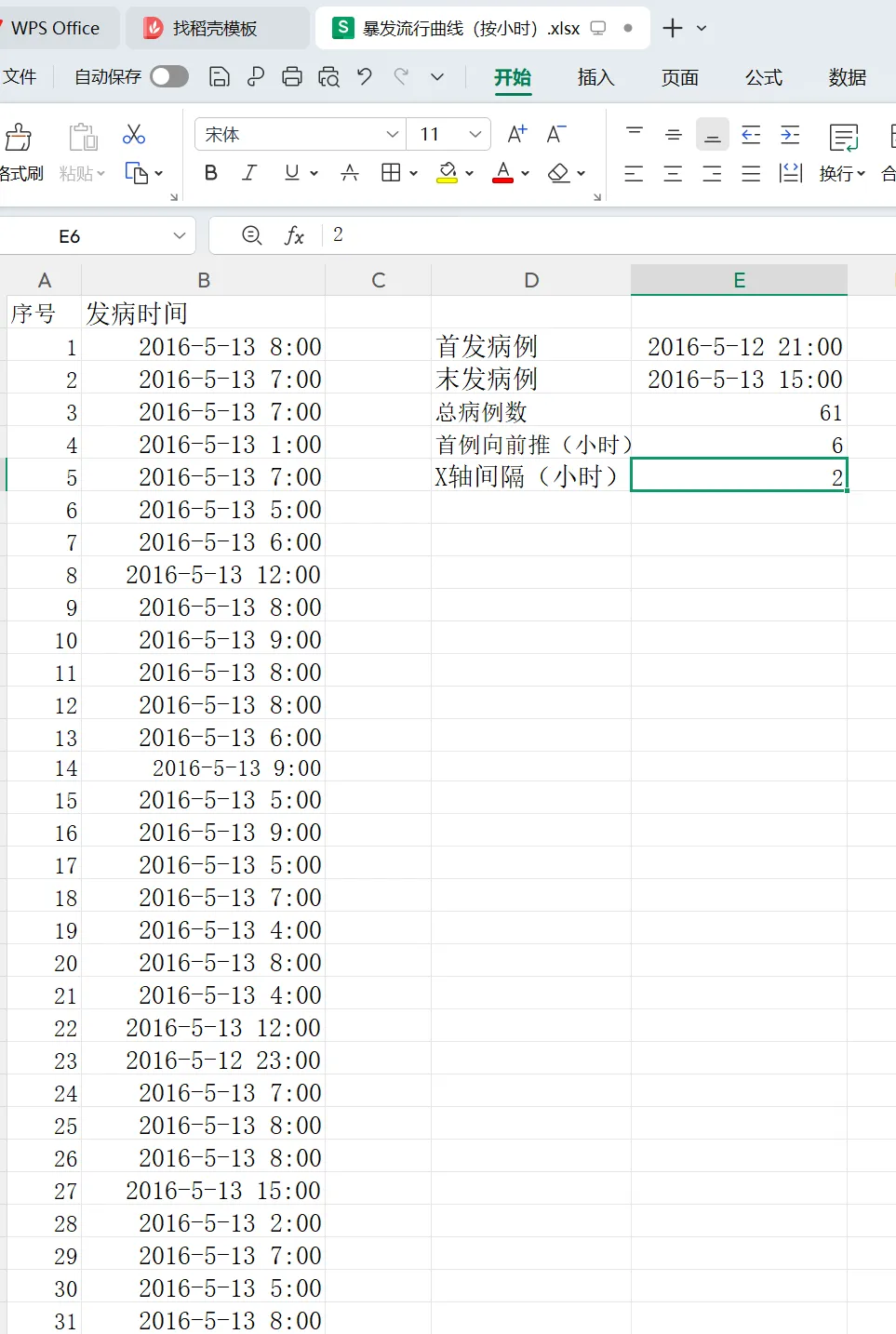

操作：这里初步定义为按2小时。如下图：
Step 6：计算X轴开始时间
作用：明确曲线X轴的起点，确保时间轴完整且合理。

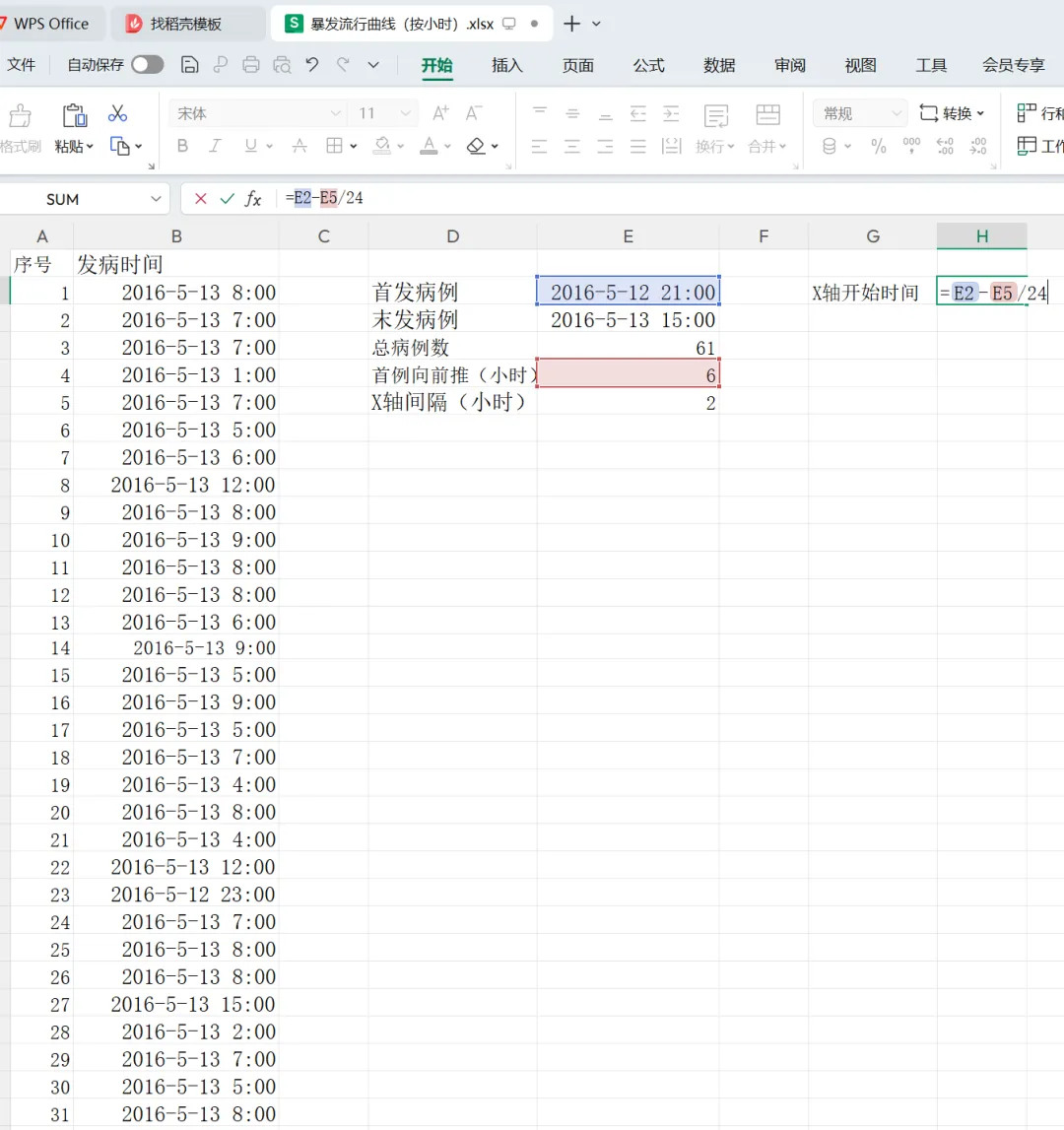

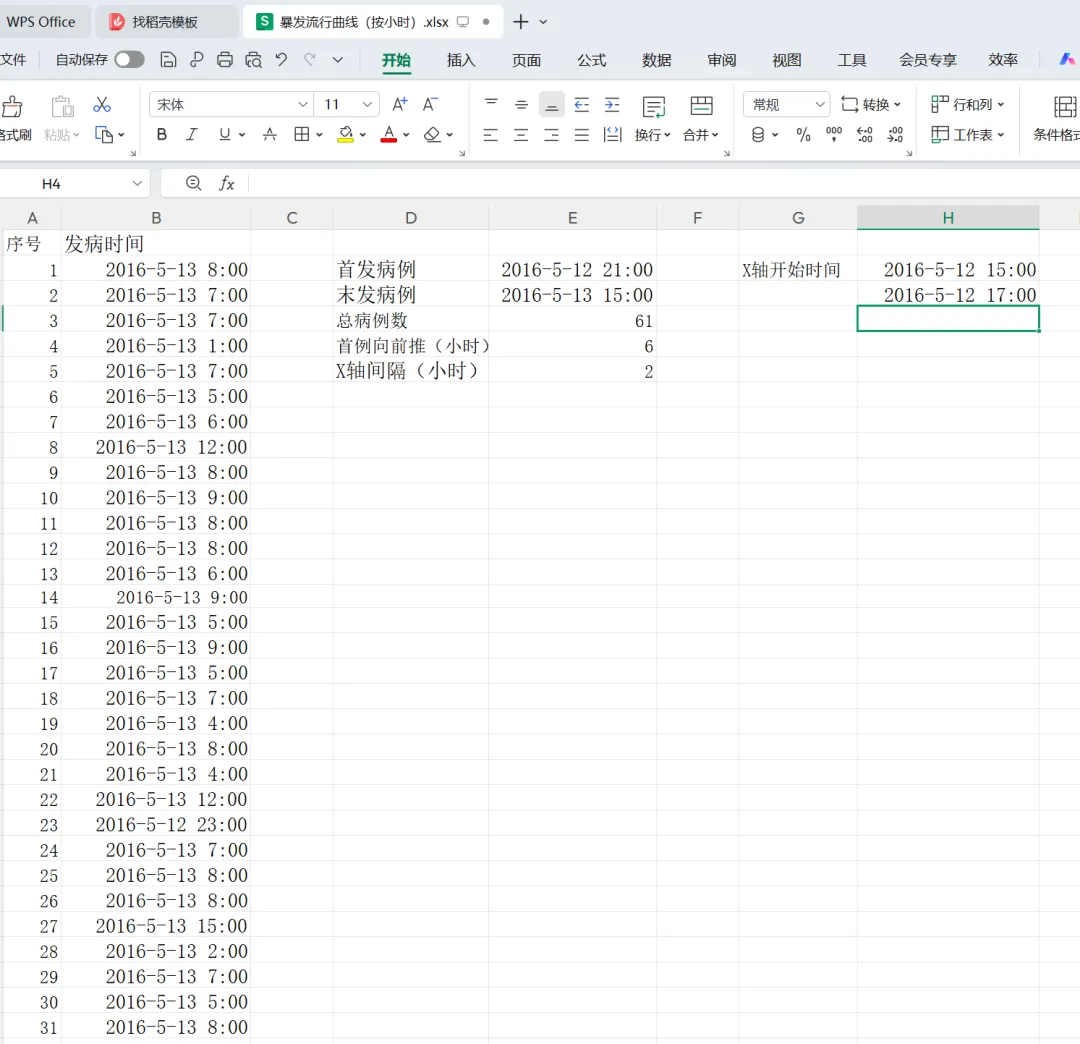

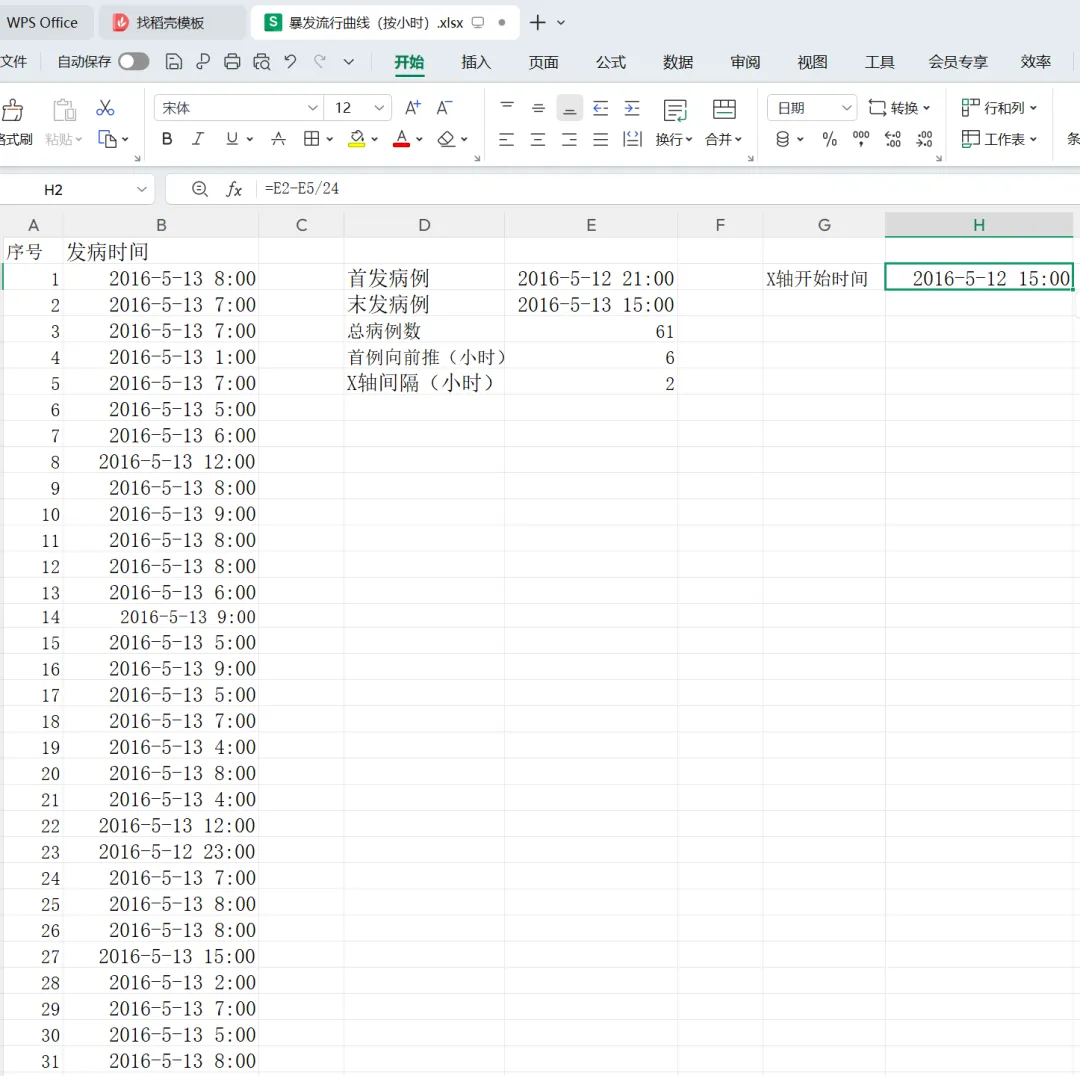

操作：X轴开始时间 = 首发病例时间 - 首例向前推（（Step 4结果），直接引用单元格计算即可，公式为 =E2-E5/24（按小时绘制注意除以24，否则Excel会将小时数识别为天数，导致时间轴错乱）。如下图：
Step 7：生成时间序列与病例频数（核心步骤）
这一步是将发病时间分组统计，得出每个X轴间隔对应的病例数，需用到FREQUENCY函数（数组函数，统计数据在指定区间的频数）。
操作分3小步：

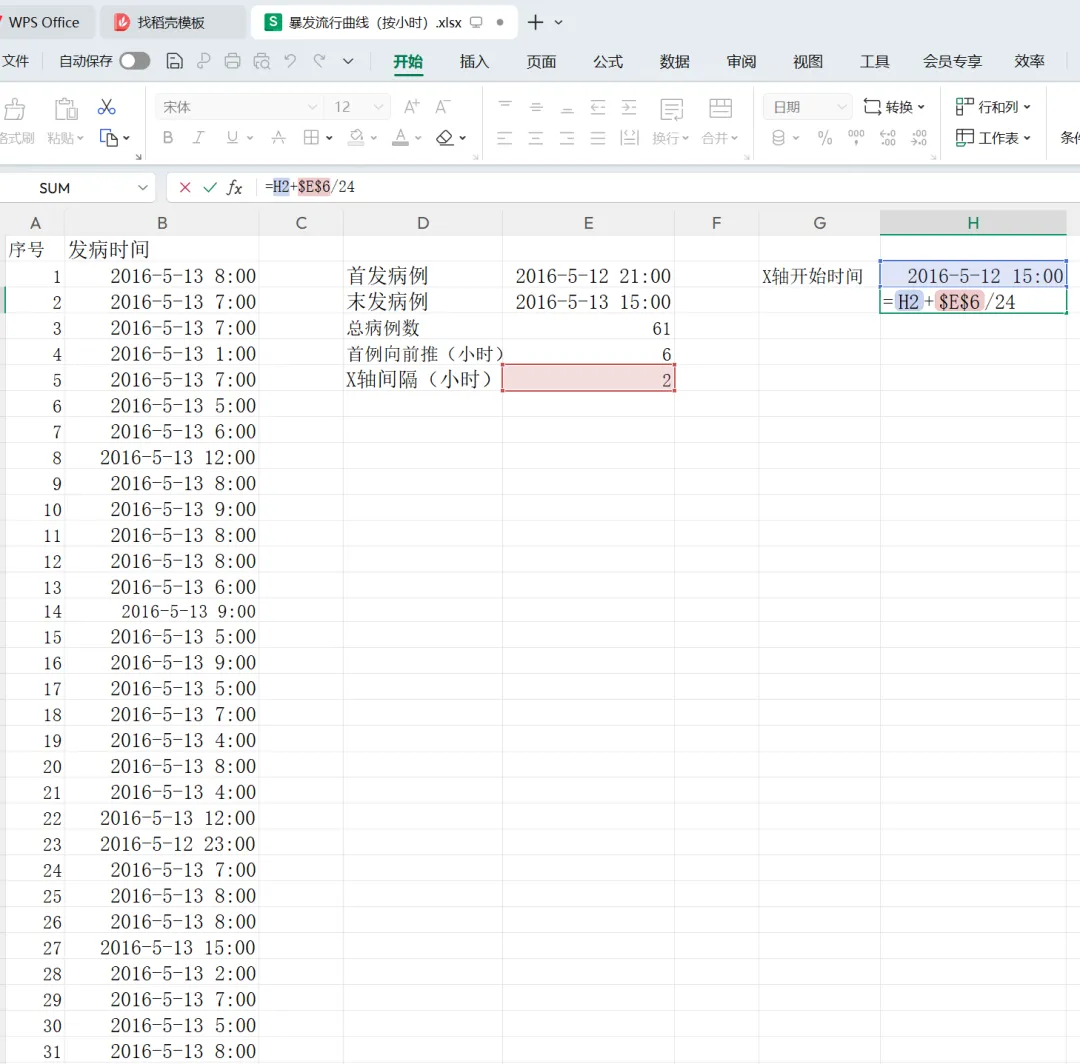

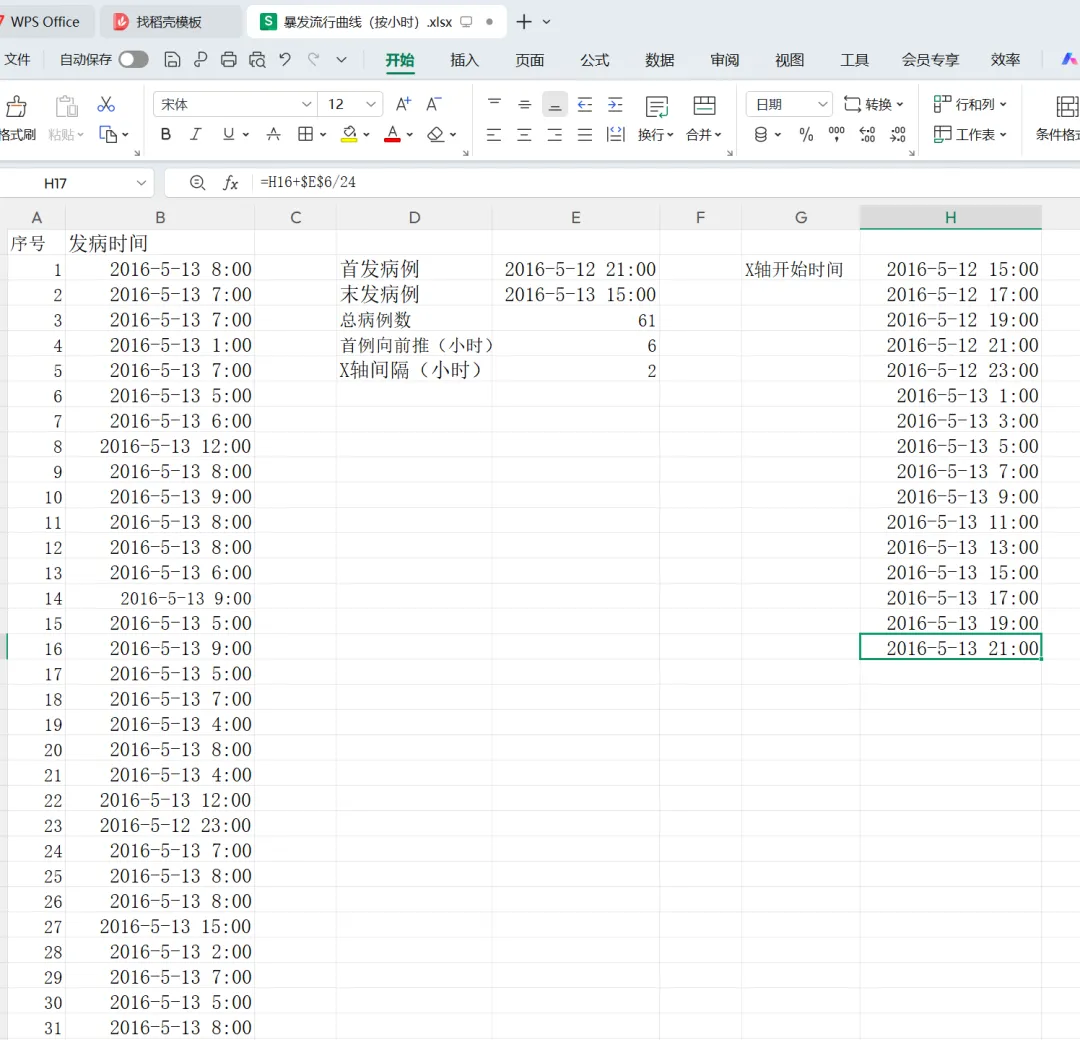

1.生成时间序列：在“X轴开始时间”下方单元格输入公式 =H2+$E$6/24（E6为设定的X轴间隔，绝对引用$确保下拉时间隔不变），下拉填充至末发病例时间+1个间隔，形成完整时间轴。若为按小时绘制，间隔需除以24。如下图：
2.确定频数输出区域：如这里E列对应时间序列的单元格是H2:H17，这是关键前提——必须先选中输出区域，否则数组函数无法正常运行。

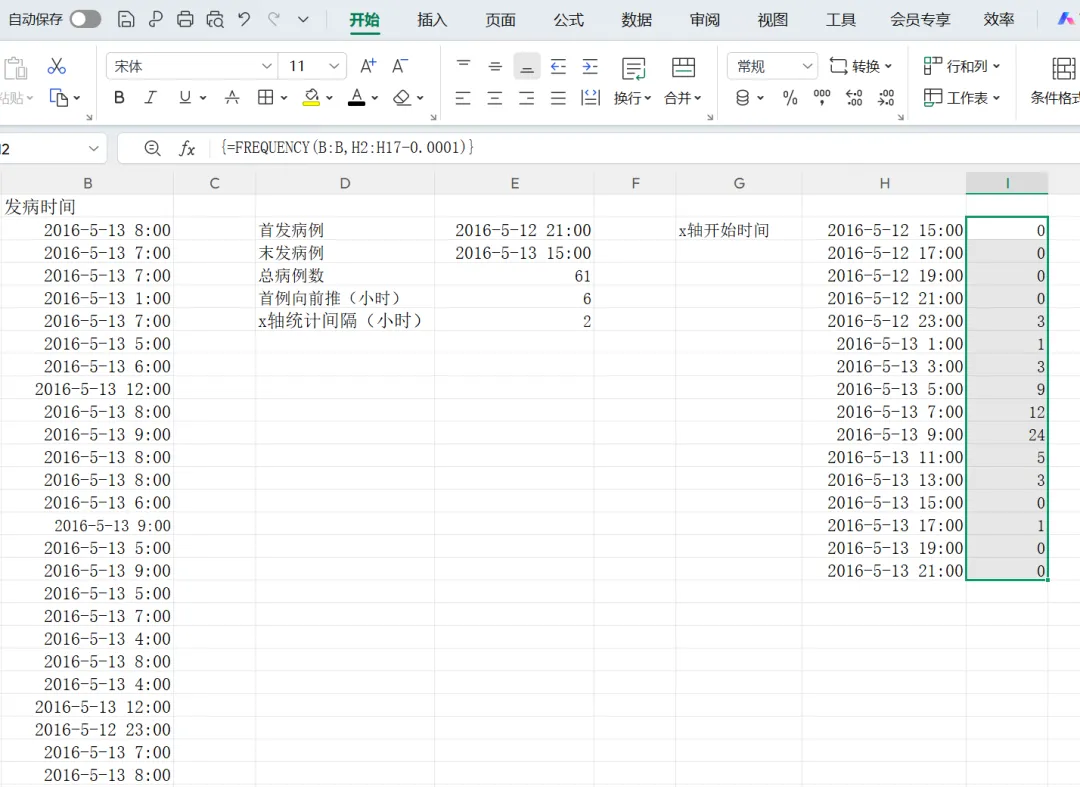

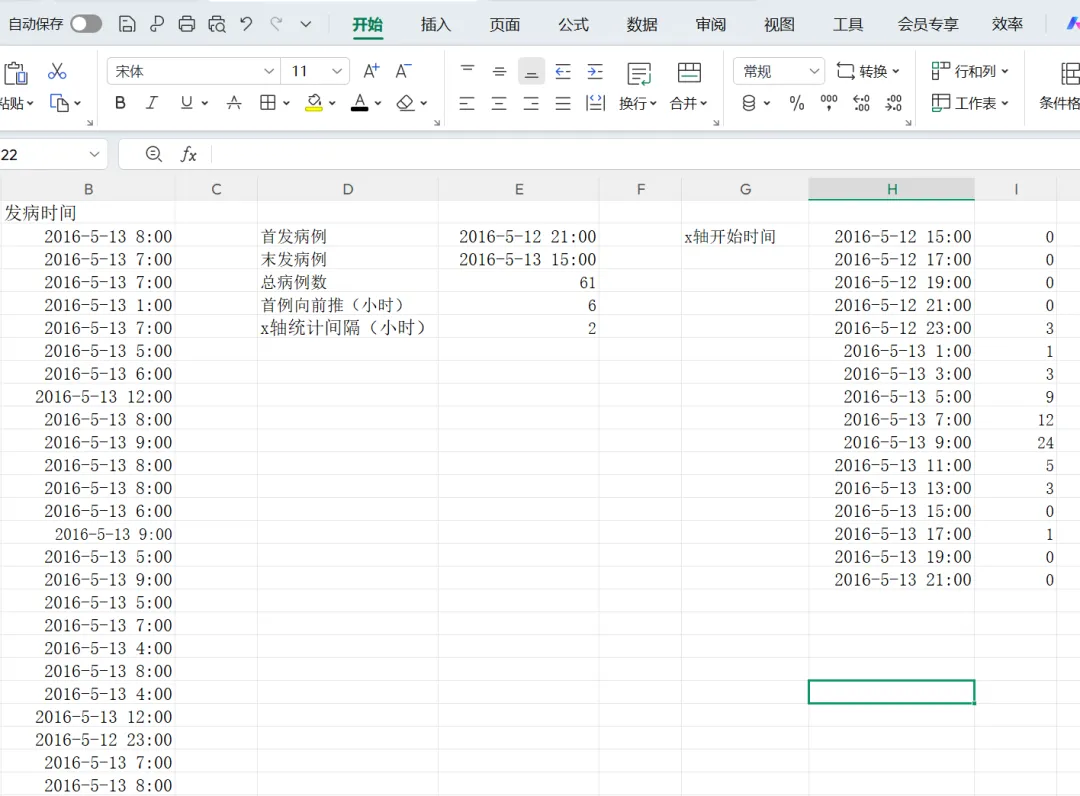

3.输入FREQUENCY函数：在X轴开始时间的右侧再上方的单元格输入公式=FREQUENCY(B:B,，按下「Ctrl+Shift+回车」。H2:H17-0.0001)
关键注意点：公式中“H2:H17-0.0001”是为了避免时间边界值重复统计。如下图：
到了这里，基本已经成功90%了，接下来就是插入图表和美化图表了。
三、曲线美化与优化：符合报告规范
完成频数统计后，即可插入柱状图生成暴发流行曲线，再进行细节优化：

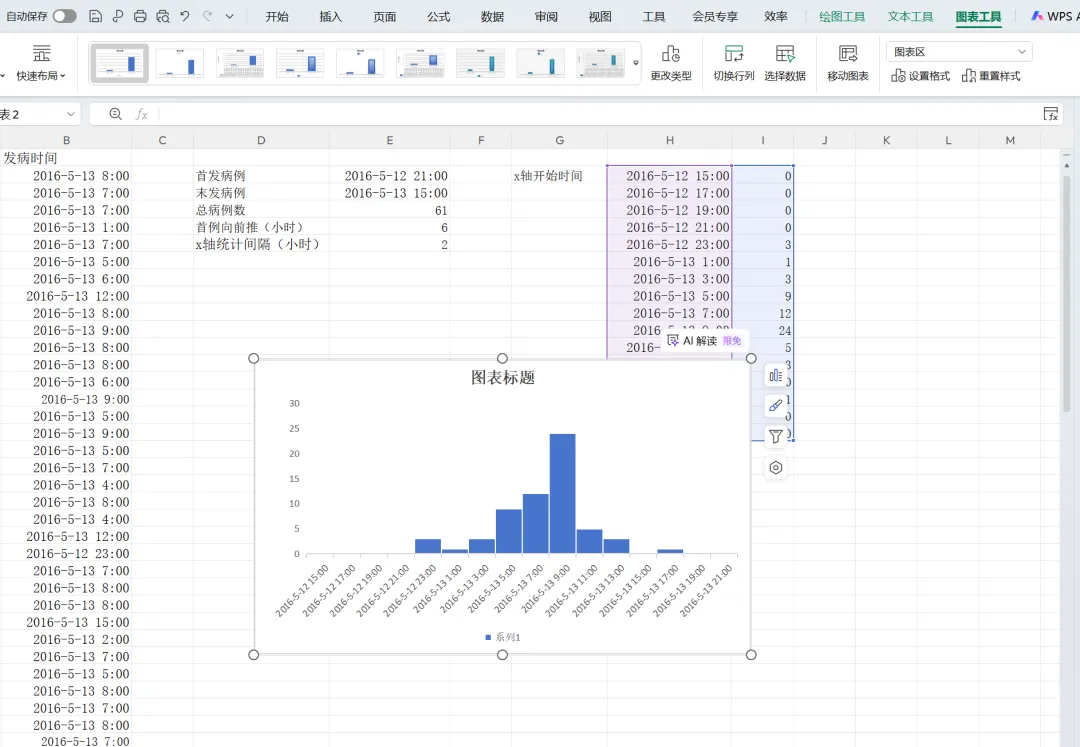

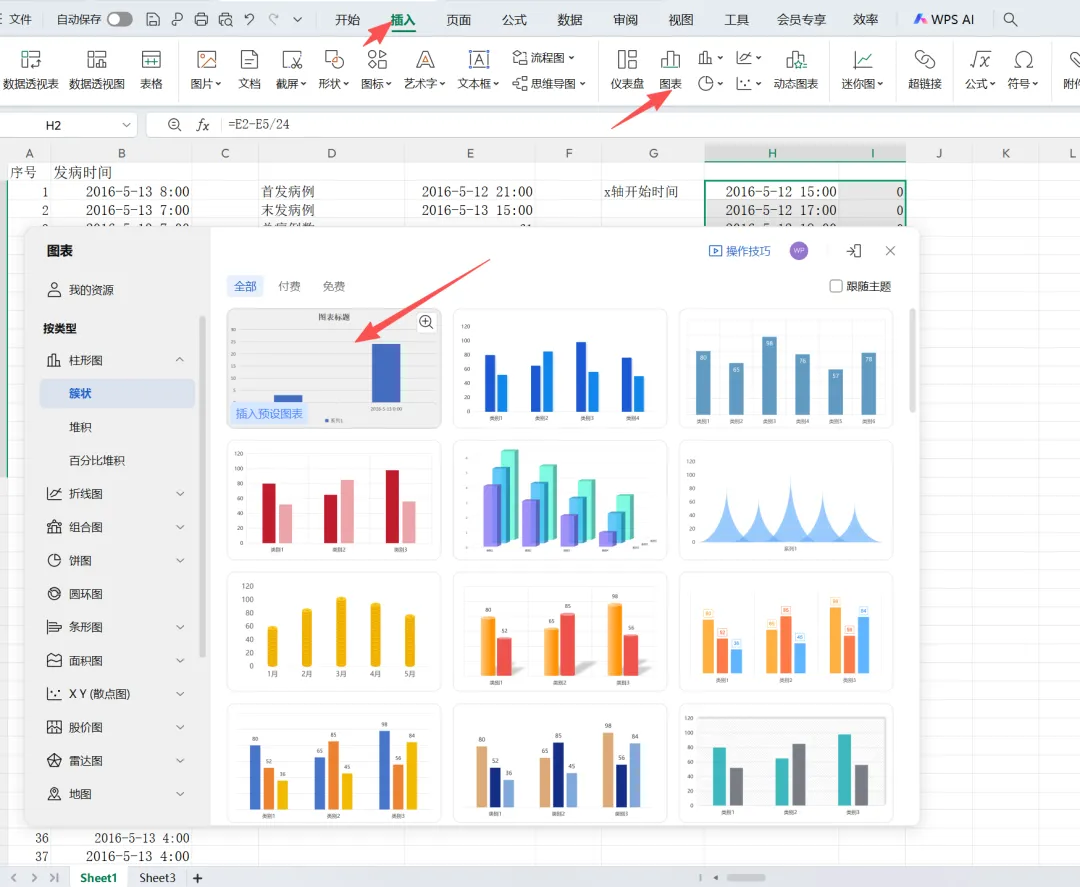

1.插入图表：选中H列时间序列和I列频数，点击「插入」-「柱状图」，选择柱状图。

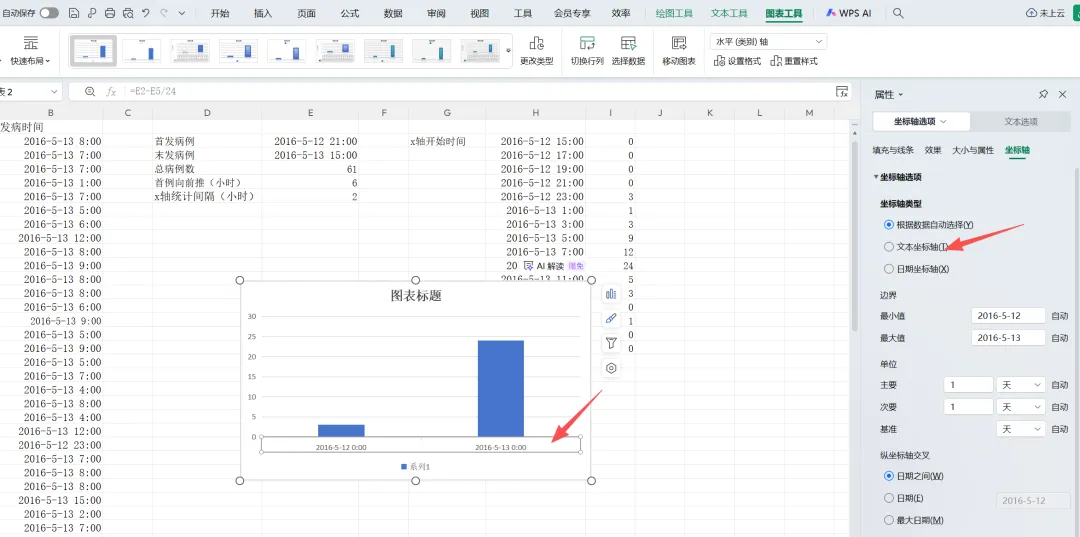

2.调整X轴：右键X轴区域，右键选择“设置坐标轴格式”，然后在“坐标轴”的“坐标轴选项”选择“文本坐标轴”。

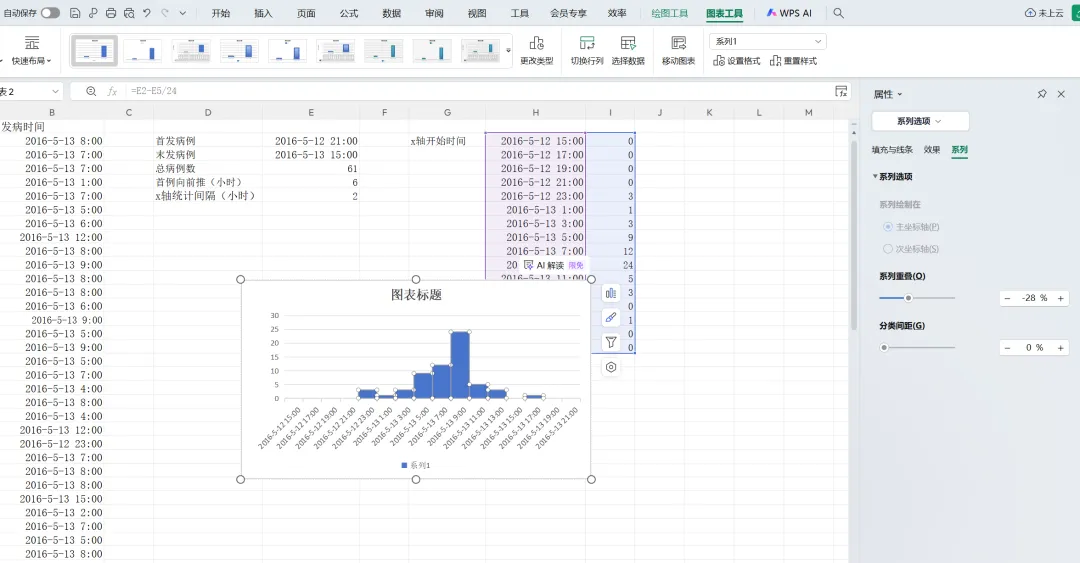

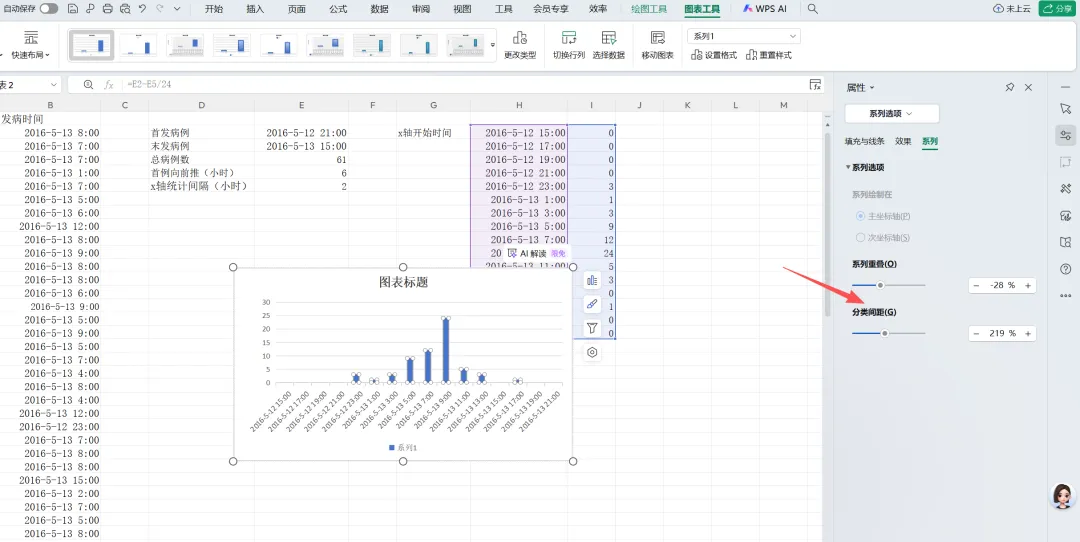

3.消除柱间间隙：右键柱状图区域，选择“设置数据系列格式”，将“间隙宽度”拉至最左（无间隙），使曲线更贴合流调规范。

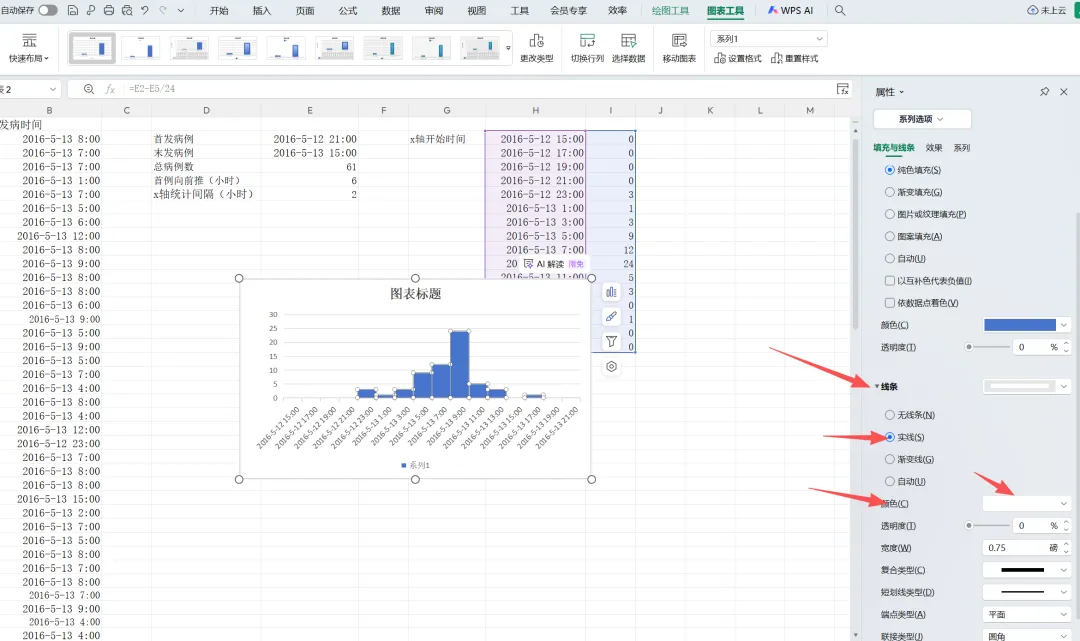

4.柱状图之间填充白色线条。如下图：
5.删除绘图区域的横线，点中即可直接删除。如下图：

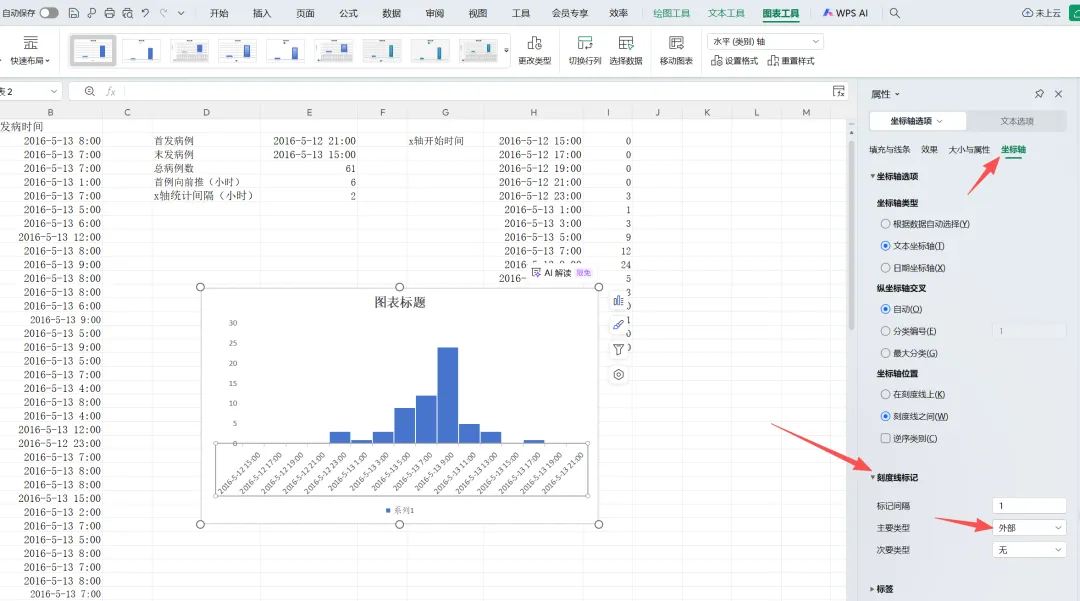

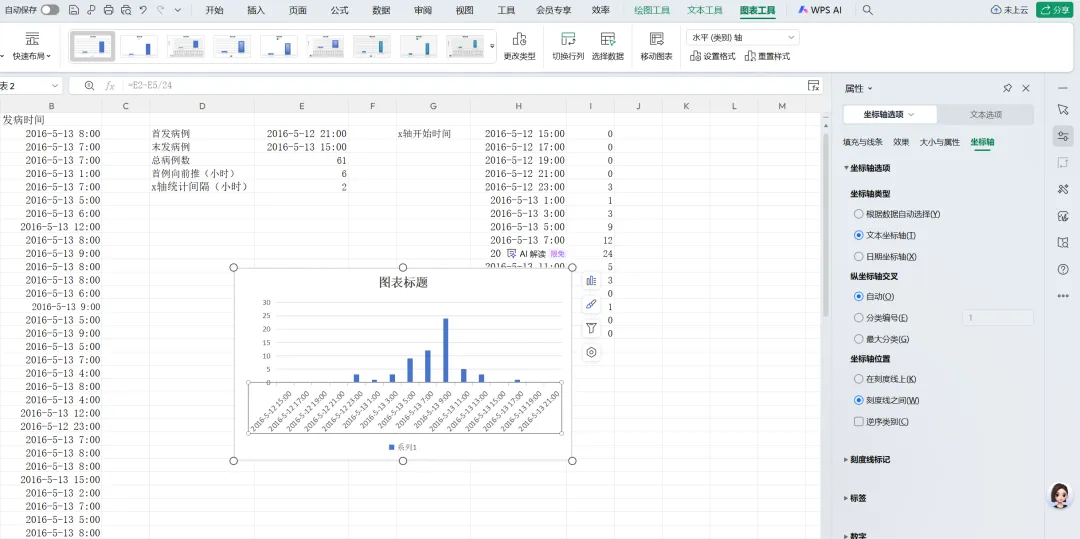

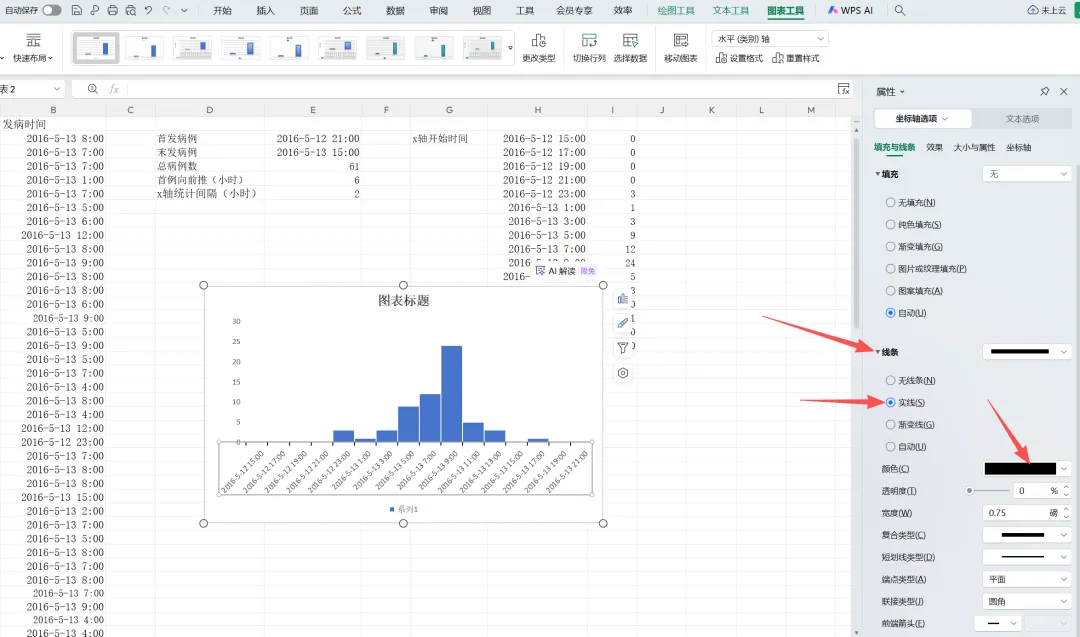

6.设置X轴刻度。刻度标记选择“外部”，线条选择“实线”、“黑色”。如下图：

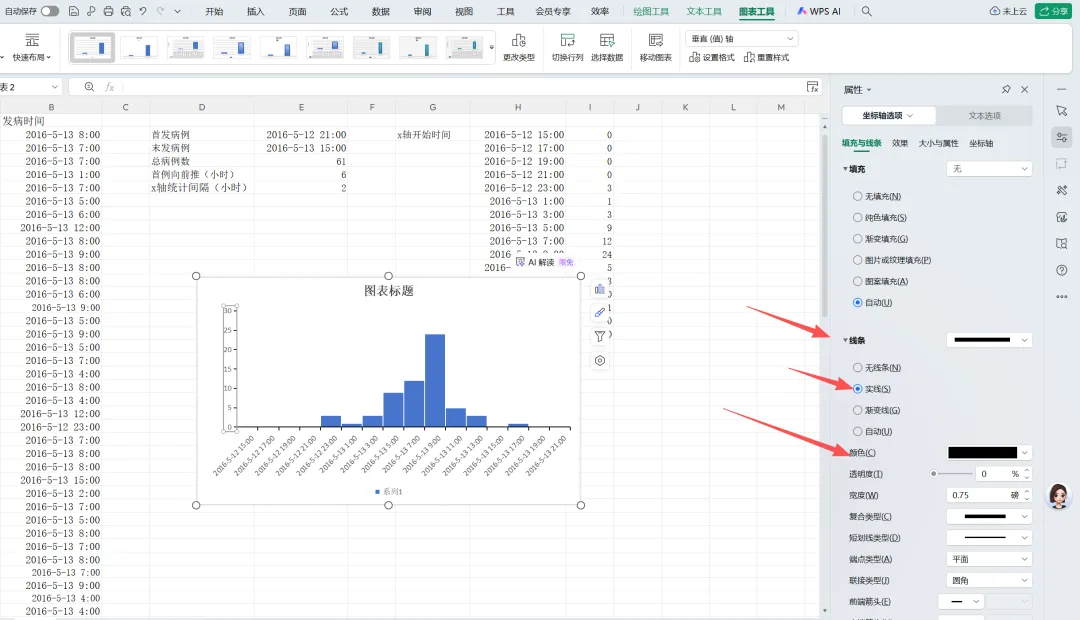

7.设置Y轴刻度。刻度标记选择“外部”，线条选择“实线”、“黑色”。操作同X轴刻度设置步骤，如下图：

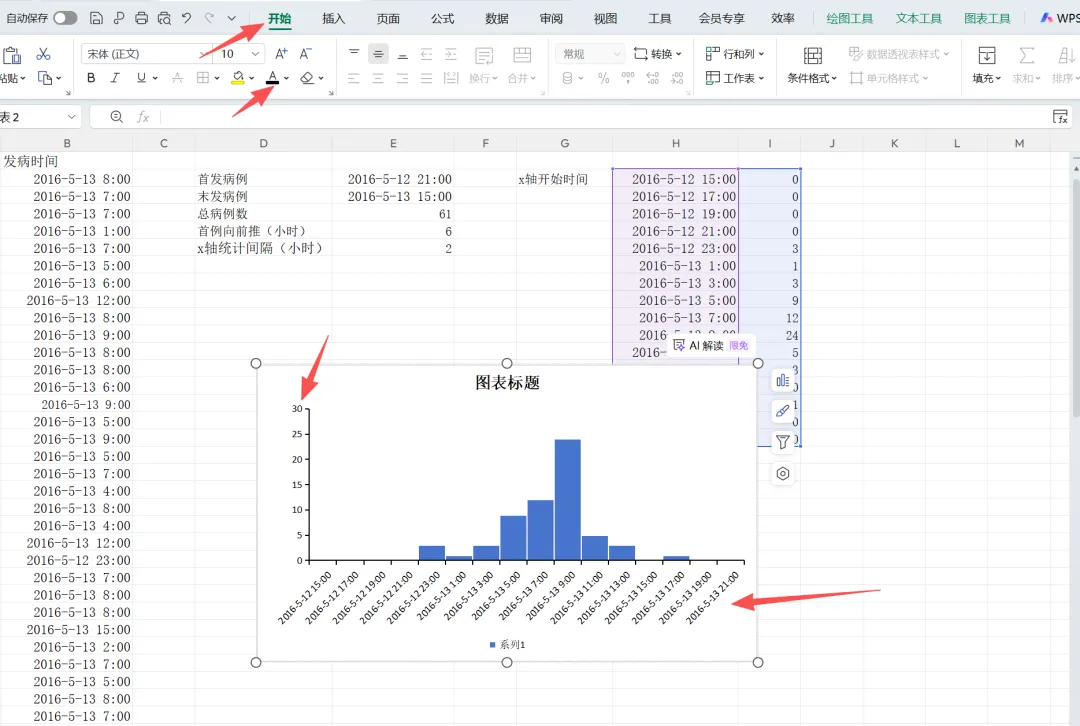

8.X轴和Y轴标签的文字颜色在“开始”处，直接选择黑色。如下图：

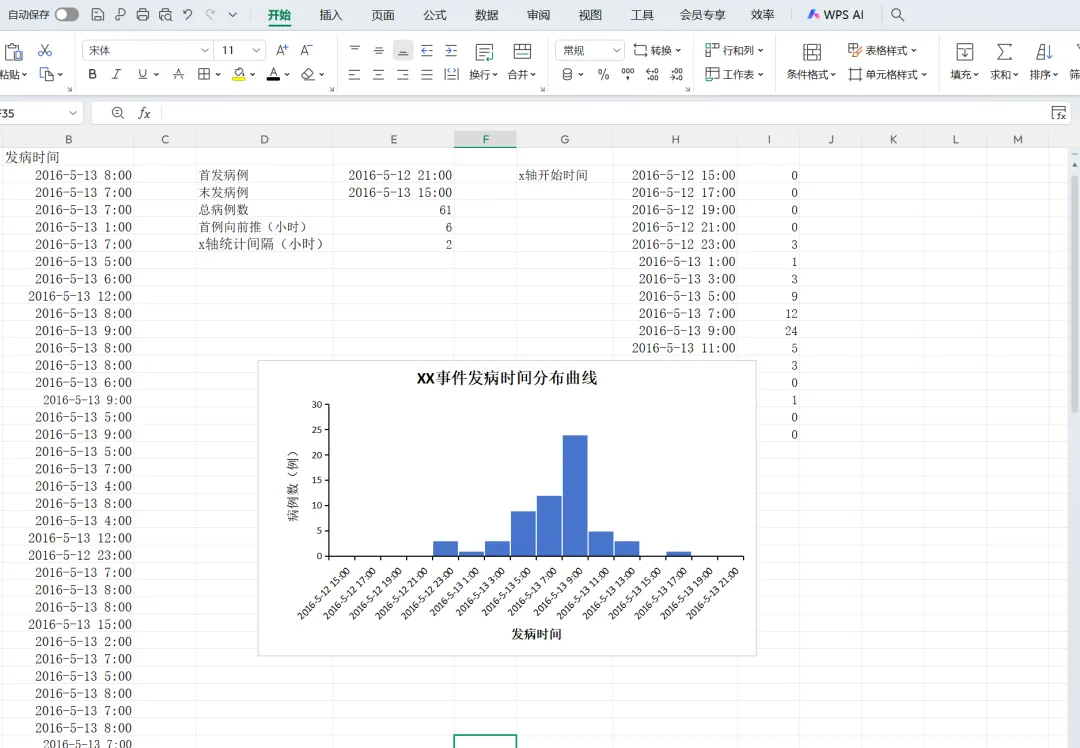

9.添加标题与标签：图表标题需明确“XX事件发病时间分布曲线”，X轴标注“发病时间”，Y轴标注“病例数”。如下图：
10.到了这里，暴发流行曲线就算绘制好了，就是X轴有点不美观，可以在插入图表前将时间和小时数分别做一列重新插入数据即可，大家可自行尝试。
同时，大家可自行调整“X轴向前推”和“X轴统计间隔”，曲线会自动变化，从这里看出这个绘制流行曲线的方法是非常智能和方便的。
四、常见问题排查：避开这些坑
FREQUENCY函数结果为空/错误：大概率是未先选中输出区域，或未按组合键确认。需删除错误结果，重新选中区域后输入公式并按Ctrl+Shift+回车。
X轴时间错乱：小时单位未除以24，或间隔设置不规范。需检查公式中的时间换算，确保间隔与潜伏期匹配。
五、延伸：流调曲线的解读要点
绘制完成后，核心是通过曲线解读疫情特征：
点源暴发：曲线快速上升至峰值后逐渐下降，多数病例集中在1个潜伏期内，提示单次暴露（如聚餐、污染水源）。
人传人暴发：曲线呈多峰分布，峰值间隔接近平均潜伏期，提示持续传播。
outliers（异常病例）：远离主要病例群的散发病例，需警惕输入病例或二次传播风险。
流调曲线的绘制不是终点，精准解读并转化为防控建议，才是公卫人的核心价值。掌握这套Excel绘制暴发流行曲线的方法，能让我们在突发疫情处置中快速输出可视化结果，为决策争取时间。
如需获取更多公卫知识与技能，欢迎扫描下方二维码加入我们专属搭建的公卫人交流群，与更多同仁一起探讨公卫知识、公卫执业医、公卫职称考试备考干货，一起精进成长。
「公卫驿站」核心聚焦于实用公卫知识、技能和软件工具的传播，以及公卫职称、医疗事业编、技能竞赛（包括消毒技能竞赛、传染病监测技能竞赛、预防接种技能竞赛、寄生虫病防治技能竞赛、地方病防治技能竞赛、职业卫生及放射卫生技能竞赛等）备考资料分享。我们搭建了专属公卫人交流群，在这里可共同探讨公卫知识与技能，也可以互相交流学习使用SPSS、ArcGIS、R语言、Python等软件工具在数据分析、编程开发中的应用。

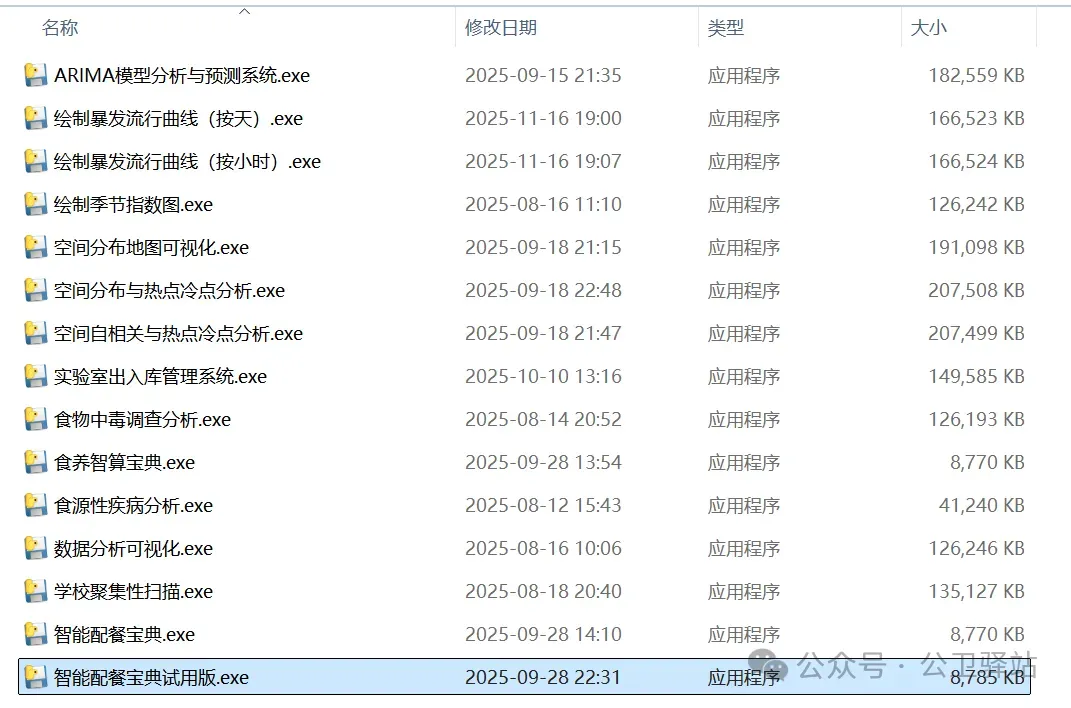

前期，我们也已经开发出多个公卫实用数据分析软件（如下图），大家可扫描下方二维码，进入「公卫驿站」视频号查看各个软件的功能与操作方法，如需领取使用哪个软件，可私信联系我们！
