基于Excel+Origin绘制土壤温度时间–深度等值线图

1.原始数据结构说明

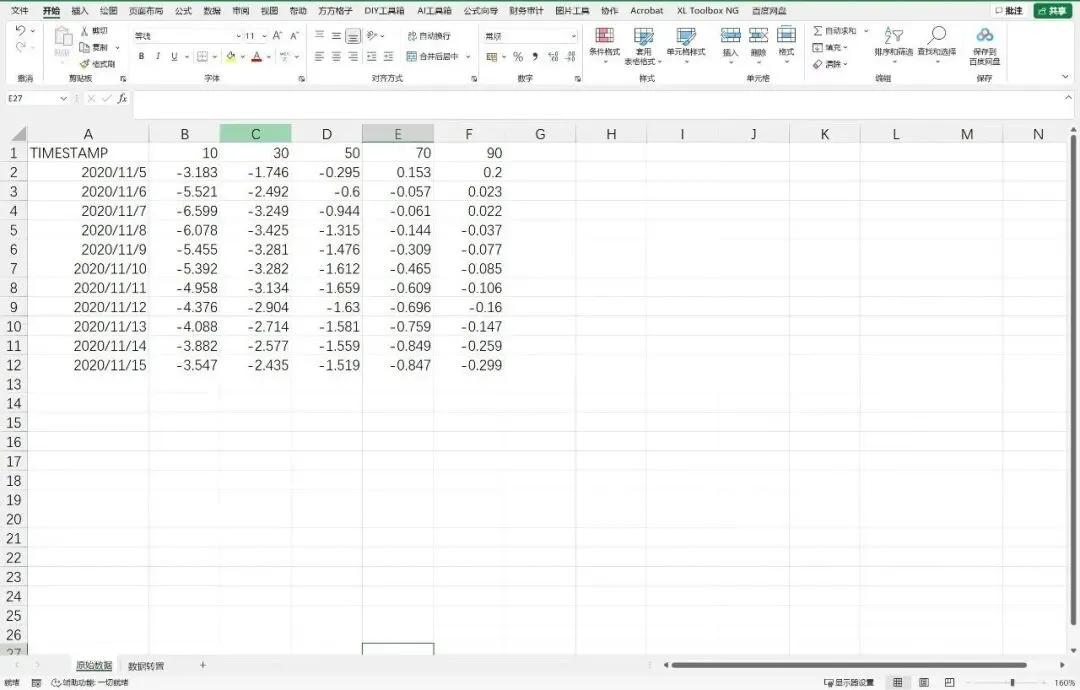

原始数据中，第一行为土壤深度，第一列为日期，其余单元格为不同深度对应的土壤温度值。

2.数据整理

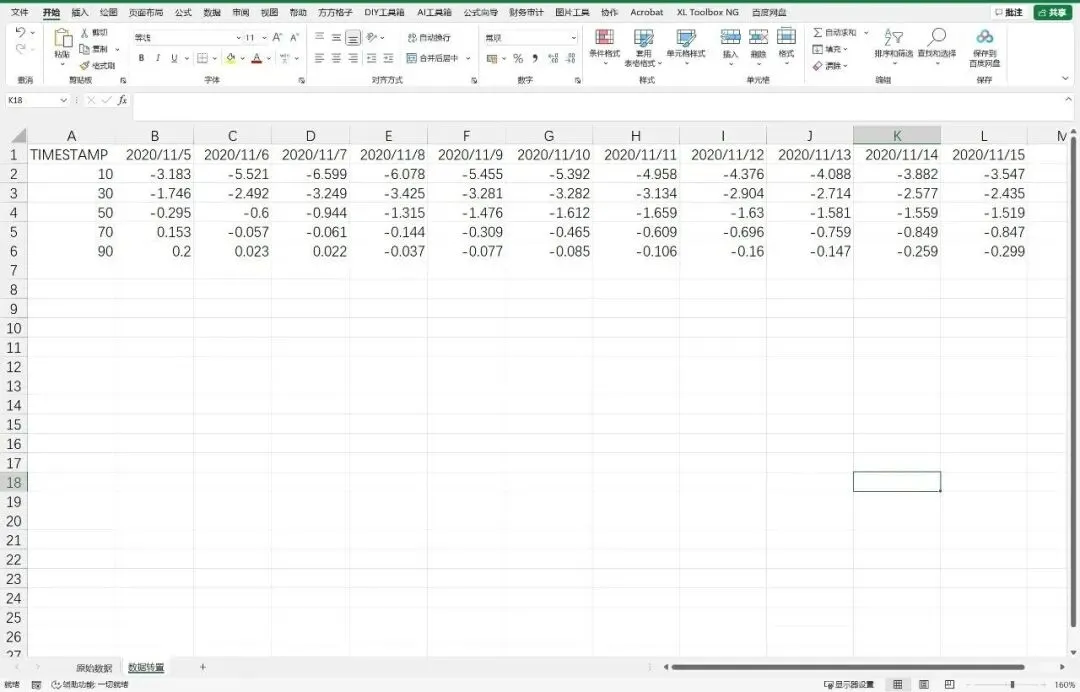

（1）新建工作表，将原始数据进行转置。使其第一列为深度，第一行为日期，其余单元格为对应的土壤温度。

（2）选中所有转置后的数据，按下Ctrl+T，并勾选“包含表标题”，将其转换为表格格式。

（3）在菜单栏中选择：数据-来自表格/区域，进入Power Query编辑器。

（4）在Power Query编辑器中，选中除第一列（深度）以外的所有列，右键选择“逆透视列”，将宽表转换为长表格式。

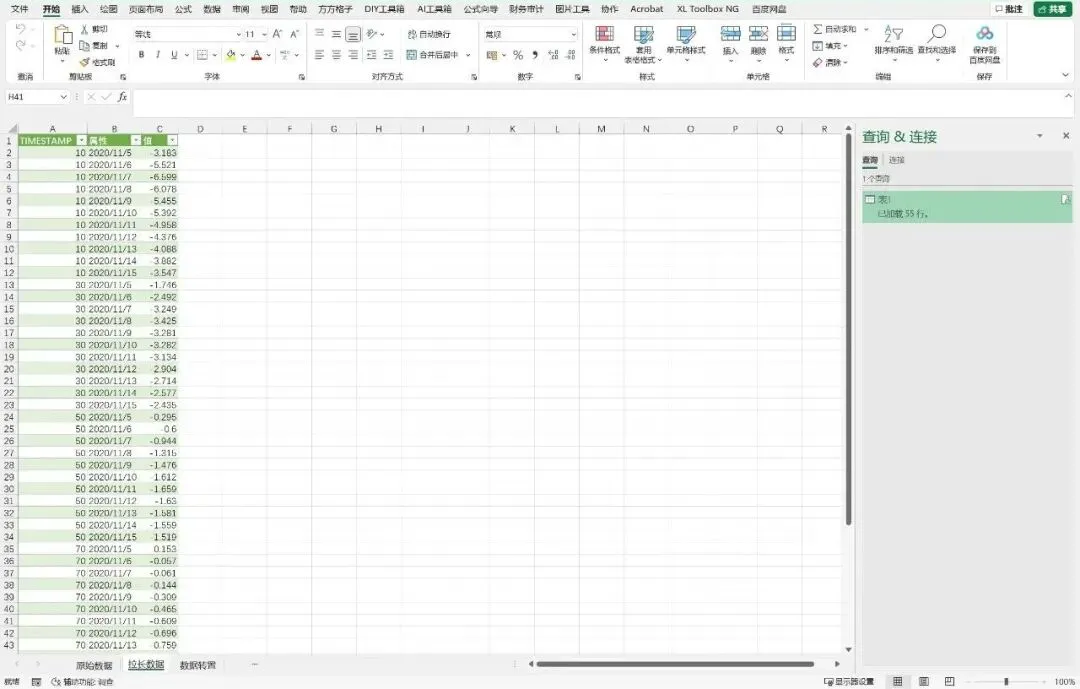

（5）点击“关闭并上载”，生成包含三列的新表：日期、深度、温度。该格式即为适用于绘制等值线图的标准XYZ数据结构。

3.数据导入与绘图（Origin中完成）

（1）将整理好的三列数据（日期、深度、温度）复制或导入至Origin。

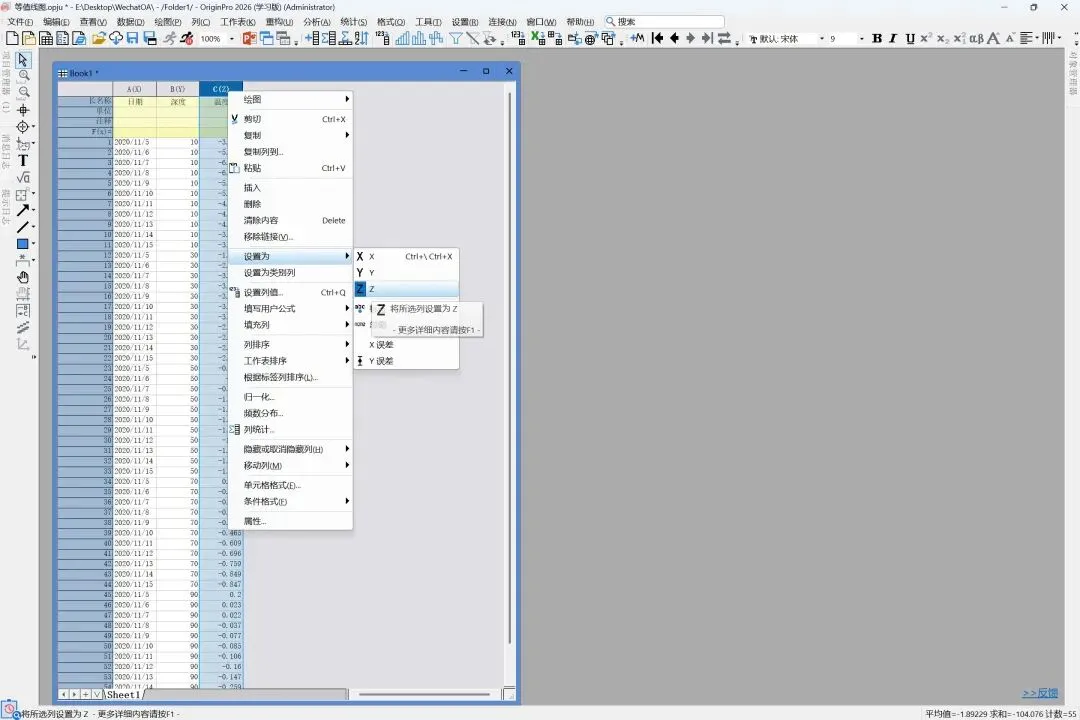

（2）分别设置列属性：日期列X轴，深度列Y轴，温度列Z轴。

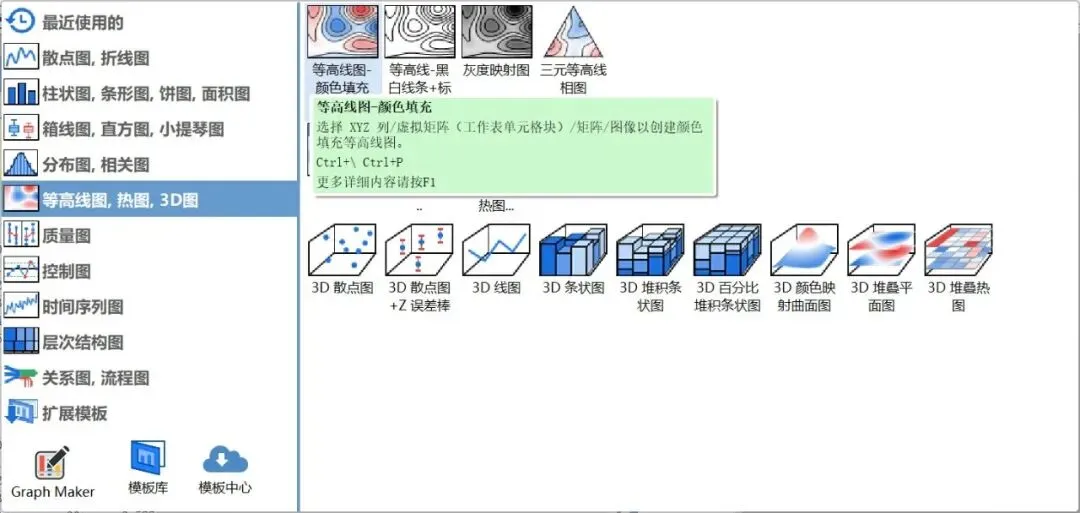

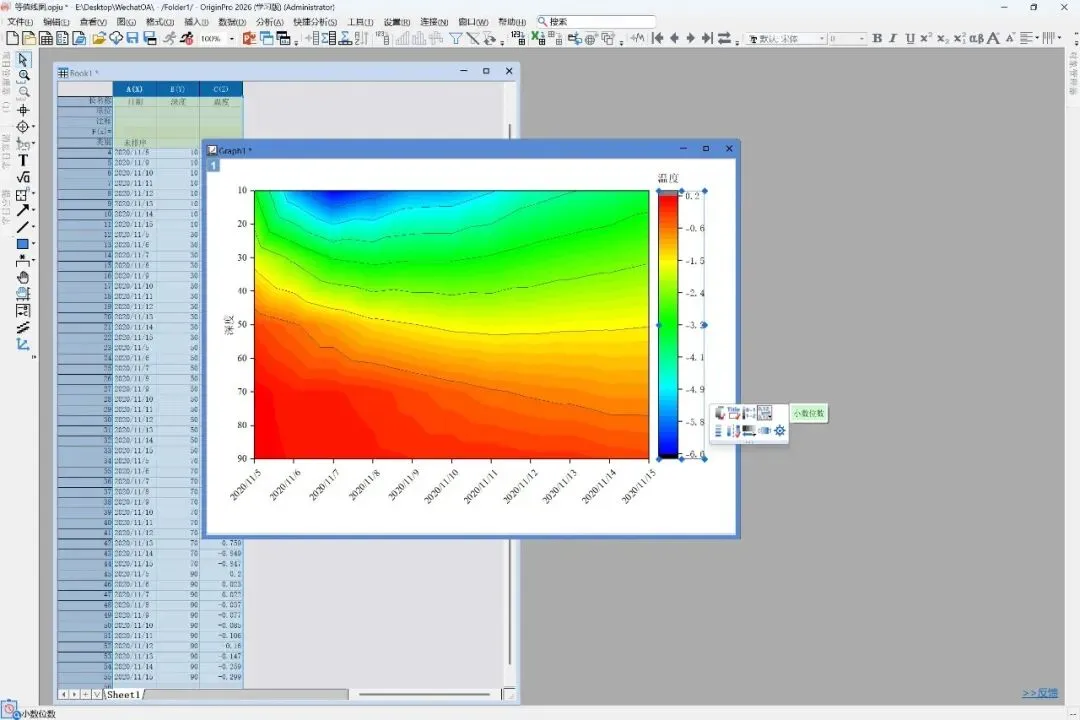

（3）在菜单栏中选择：绘图、“等高线图、热图、3D图”、等高线图（颜色填充），即可生成土壤温度的时间–深度等值线图。

4.图形美化与格式调整

（1）调整坐标轴刻度与方向（建议将深度轴设置为反向，以符合土壤剖面习惯）。

（2）修改图例文字大小、字体和小数位数。

（3）根据需要设置配色方案，并可对 0 ℃ 等值线进行加粗或强调，以突出冻融界面。
