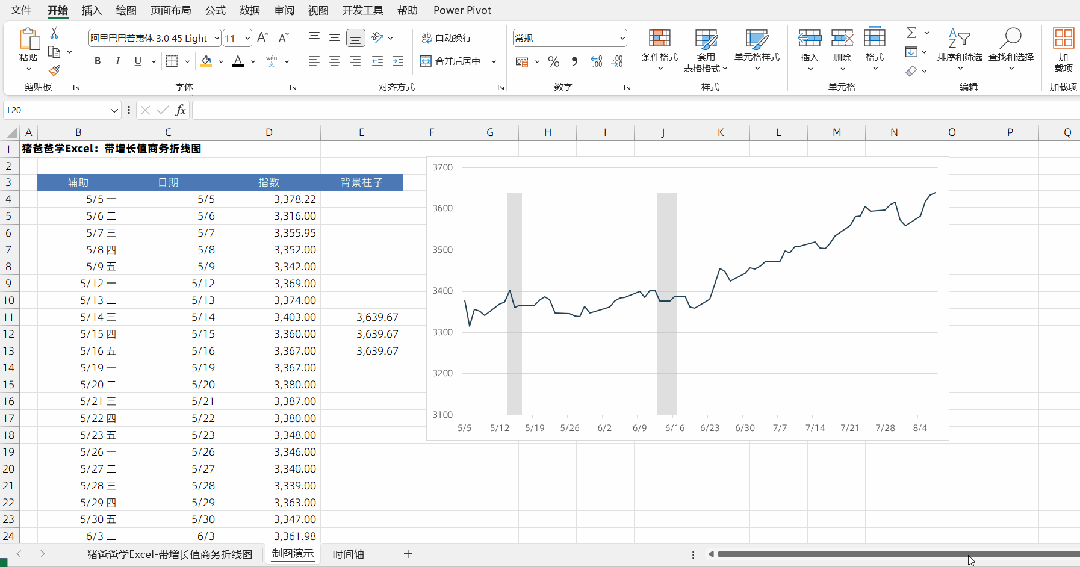

本节动图中，鼠标左键为黄色，右键为红色；

这一节是猪爸爸学excel图表之商务图表仿制-带重点标注背景柱子折线图

第91号图表

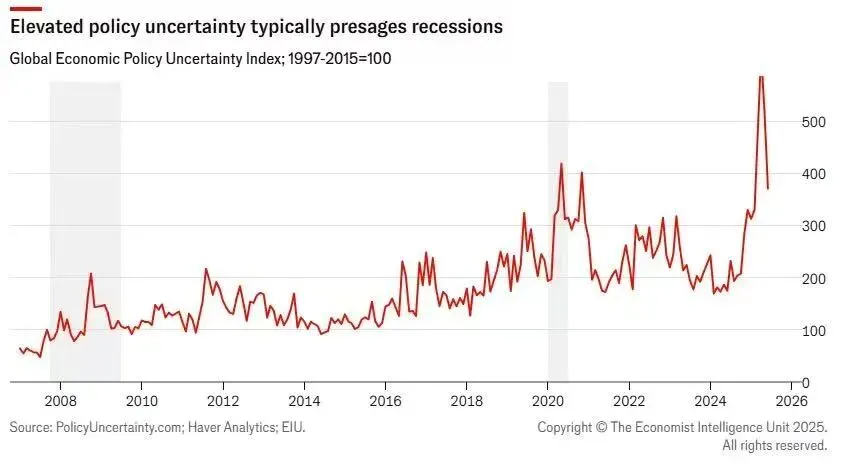

不久前，有小伙伴发了一款经济学人的图表来咨询如何制作？第一眼看的时候，很标准的折线图，有数据就能做，再看一眼，哎呀，原来有细节，在一些重要的年份区间，图表上有背景柱子做了重点标注，哟，这感觉，瞬间就不一样了。

上图来源于网络。

那么，要想仿制这款图表，难么？其实不难，想想，这些背景，形状像什么？像不像粗细不同的柱子？既然是柱子，那么，我们当然就想到柱形图了，能否利用柱形图，来制作出这些标注背景呢？有想法了，开工。

1、图表第一步，数据先整理，添加辅助数据

有了思路了，但是发现，没有数据，那么，我们就拿最近大火的A股指数作为制图演示的数据吧。

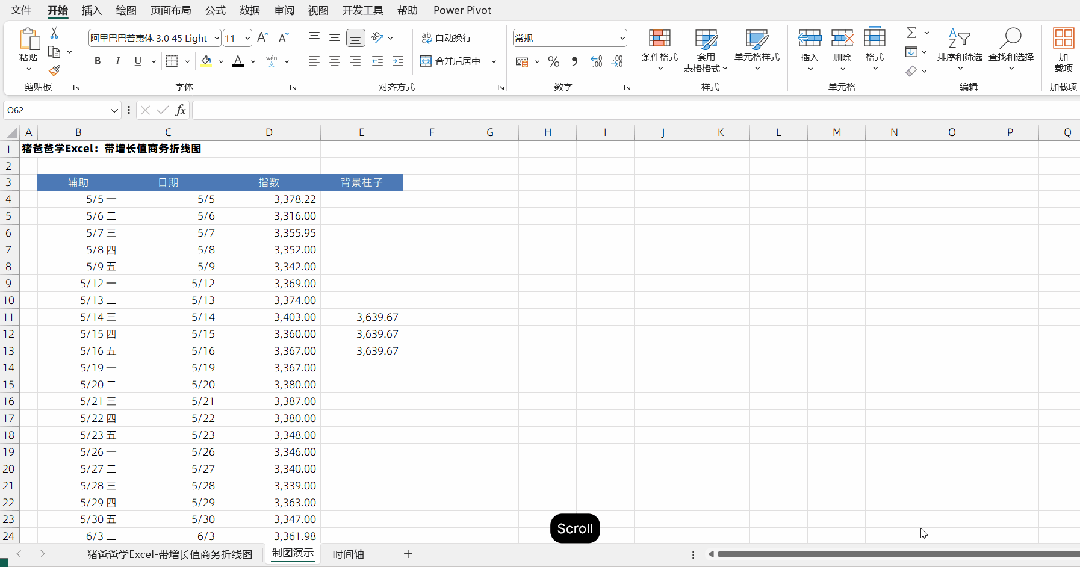

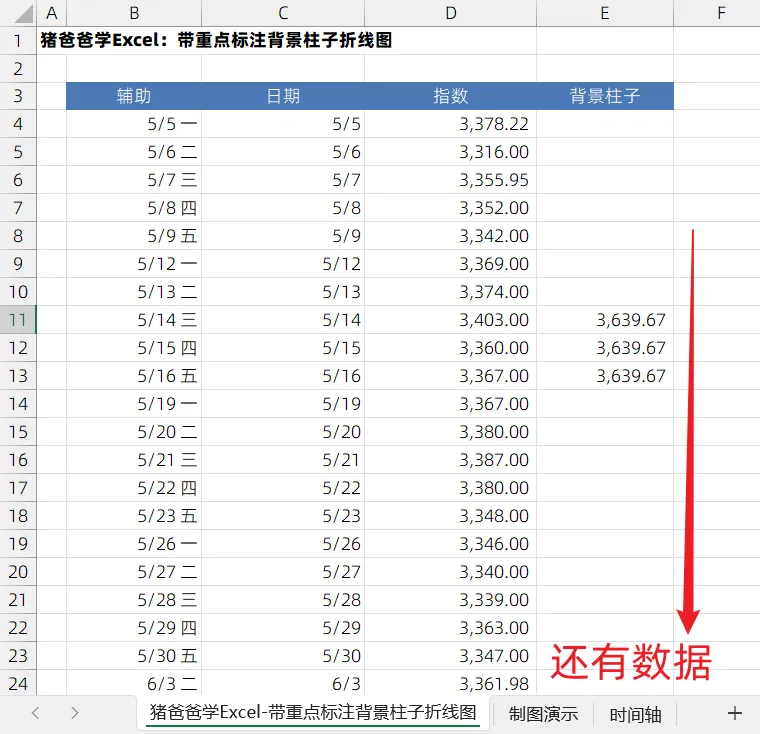

如图所示，C列为日期，D列为指数，E列为辅助数据（背景柱子），想在对应哪个日期显示背景柱子，则填充数据，例如我想在5月14至16号加上背景柱子，那么则在对应的单元格E11：E13填入公式=MAX($D$4:$D$102)，使用MAX函数求得数据的最大值。

2、插入折线图

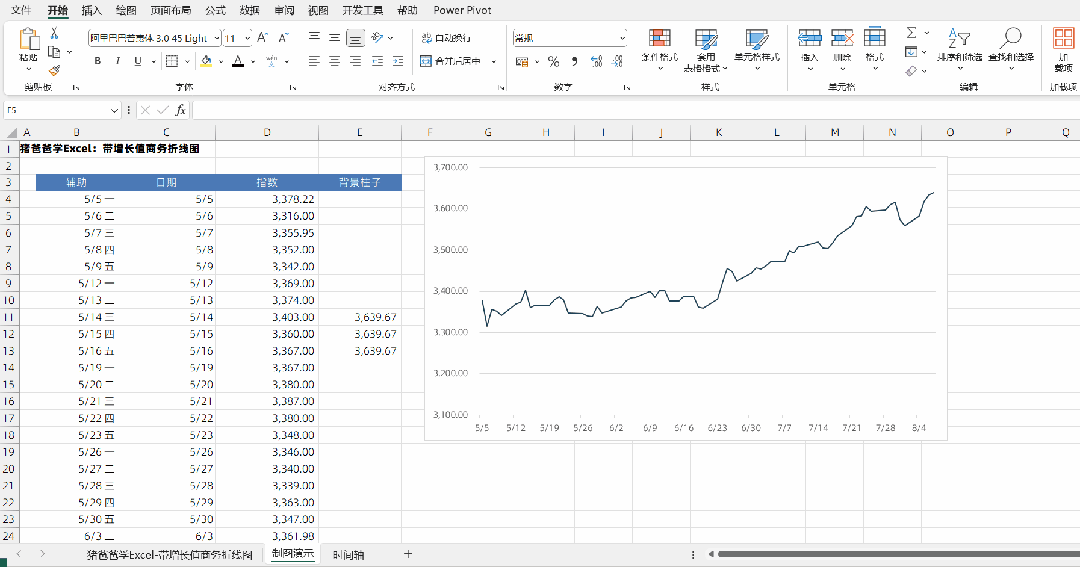

现在，让我们先选中C3：D73数据区域，【插入】-【折线图】。点击选中图表，在图表右上角快捷按钮【图表元素】，取消【图表标题】的勾选，既然是仿制，【网格线】这次就留着。

3、设置折线

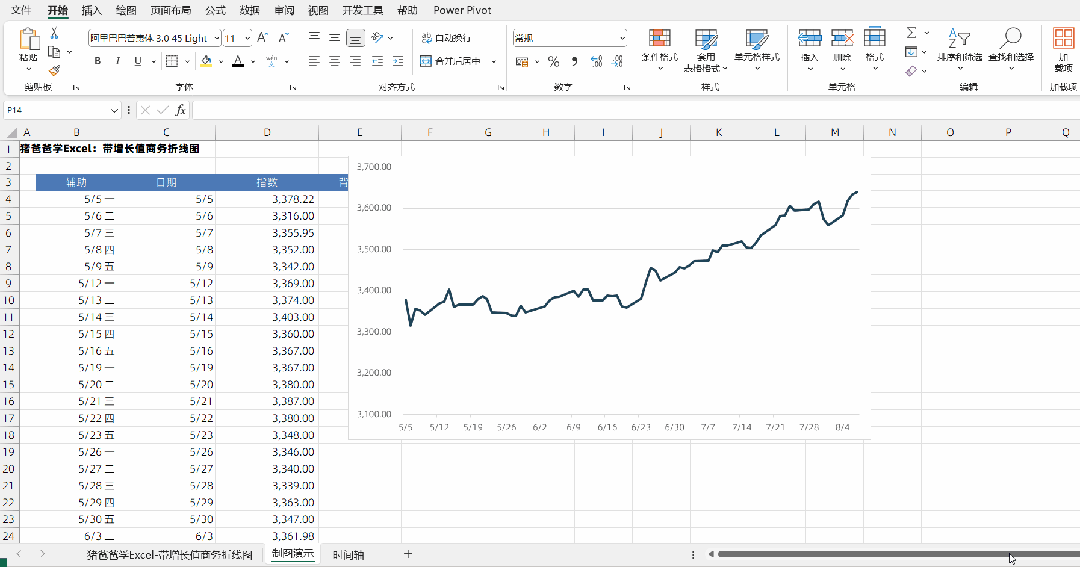

现在，我们来简单的设置折线，点击选中折线，右键【设置数据系列格式】，调出设置窗格，在【填充与线条】选项卡，【线条】设置为【实线】，选择一款合适的【颜色】，线条现在感觉有点粗，所以将【宽度】改为1磅。

4、添加柱子

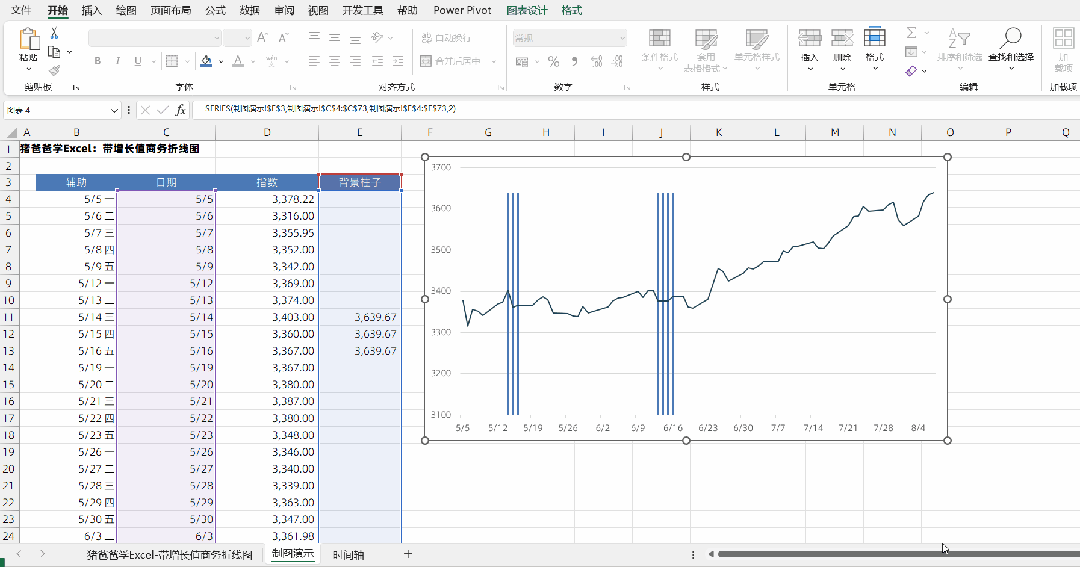

现在，重头戏来了，在E列，我已经随意的增加了两组连续的数据，这次，我们用个不一样的方式来添加柱子系列。点击图表，出现数据源的高亮框，用鼠标拖动扩展系列，将E列也加入图表中。接着，选中折线，鼠标右键【更改系列图表类型】，将新加入的“背景柱子”系列改成【柱形图】。搞定。可以看到，柱子已经添加好了，当然，还有些小细节要打磨下。

5、设置柱子

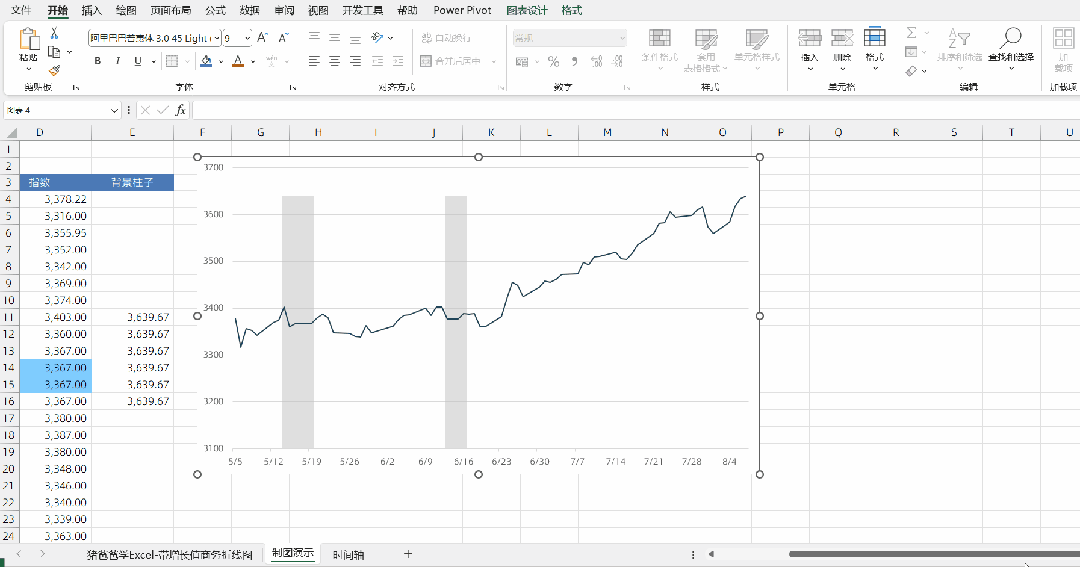

点击选中柱子系列，Ctrl+1调出设置窗格，现在图表中的柱子，是分开的，中间有间隔，所以，我们当然是来到【系列选项】选项卡，设置【间隙宽度】为0%，这样子，各柱子之间，就紧密的连接在一起了。

接着，我们来到【填充与线条】选项卡，设置【填充】为【纯色】，选择一款浅灰色，还可以适当设置【透明度】。而【边框】则设置为【无线条】即可。

6、数据补充

现在，我们来演示一个小问题，如图所示，第13行为5月16号，而第14行为19号，中间跳过了17、18周末两天。如果这里我们不做柱子背景，那不会有问题，但如果想要做柱子背景，如图所示，我将E13单元格数据向下填充到E14单元格，会发现，图表的柱子就断开了。这样子可不行，需要怎么补救呢？

还记得刚才说的，少了17、18这两天么。那么，我们可以将这2天补上，对应指数，则用对应16号数据补充一下就好了。而E列对应单元格，就还是相当的公式复制下来，搞定。

7、水平轴设置（细节）

图表仿制到这里，也就差不多了，当然，我们还可以再抠下细节，例如现在的数据，是5月5号开始的，所以水平轴也是从5月5号开始，那么，如果我们想让水平轴起点日期再提前几天怎么办呢？点击选中水平轴，在设置窗格的【坐标轴选项】选项卡，将【边界】的【最小值】手动修改就好了，例如我们可以改成5月1号。

【刻度线】我们希望每天都有，那么在【刻度线】，设置【次刻度线类型】为【内部】或【外部】（两者有细微区别，小伙伴们可以尝试一下）。

最后，我们还可以在【填充与线条】选项卡，设置【线条】为【实线】，选择一个深一些的颜色，就可以对水平轴与刻度线的颜色进行修改了。

8、细节美化

接下来，利用【插入】-【文本框】来制作主副标题，数据来源说明等细节，还有垂直坐标轴标签位置调整，这里就不再一一赘述了哈。

9、回顾总结

现在，稍微花几十秒回顾总结一下，在该款图表中，最妙的一个设计点，就是利用柱形图来充当重点标注的背景柱子，这样子的设计，会比通过画形状放到图表中，专业精准很多。其他的则都是比较常规的，折线图为标准的折线图，柱形图也是标准的柱形图。说明了，思路很重要，有些时候，并不需要多高深的制图知识，同样可以制作出一款精美的图表。
