三个扎心场景，你中了几个？
新产品量产三个月，客户投诉集中爆发，回头一查设计图纸——原来那个失效模式早就该想到。
审核员翻开你的FMEA表，指着RPN=120的项问"为什么没措施"，你支支吾吾说"我们觉得风险不高"。
DFMEA做完了往抽屉一塞，PFMEA另起炉灶，设计风险和过程风险成了"两张皮"，谁也不管谁。
如果你中了一条，说明你的FMEA还在"填表阶段"，没进入"实战阶段"。

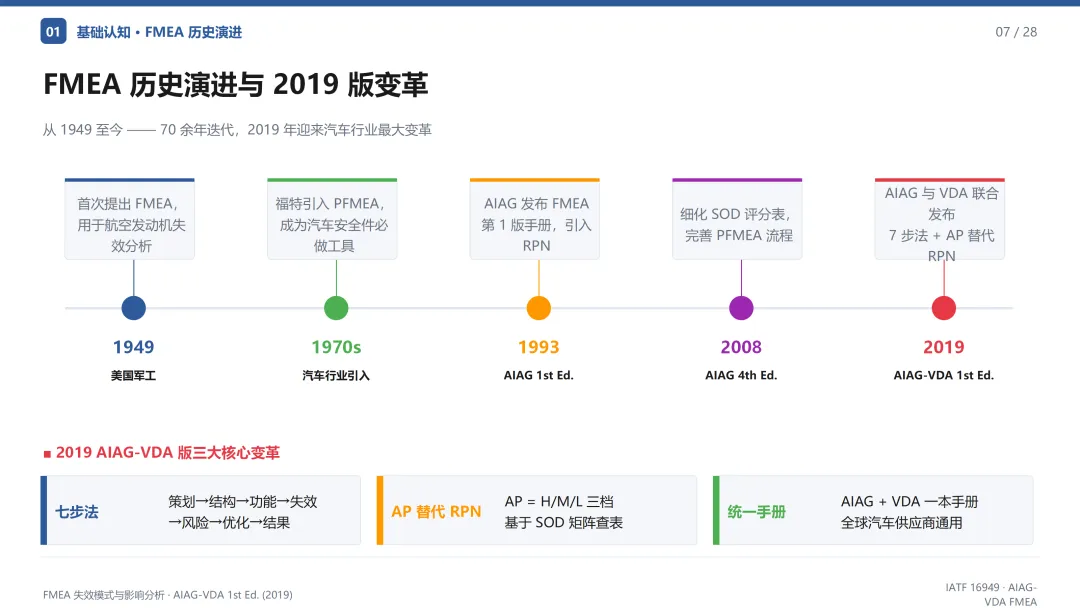

FMEA（Failure Mode and Effects Analysis），失效模式与影响分析，是质量工具里的"事前诸葛亮"。它不是在问题发生后找原因，而是在问题发生前就把所有"可能怎么坏、坏了会怎样、怎么防止坏"想得一清二楚。2019年AIAG-VDA联合发布了新版FMEA手册，用七步法+AP行动优先级彻底替代了沿用20多年的RPN算法。本文用一套"从认知到落地"的完整框架，带你把FMEA从"应付审核的表格"变成"预防失效的武器"。

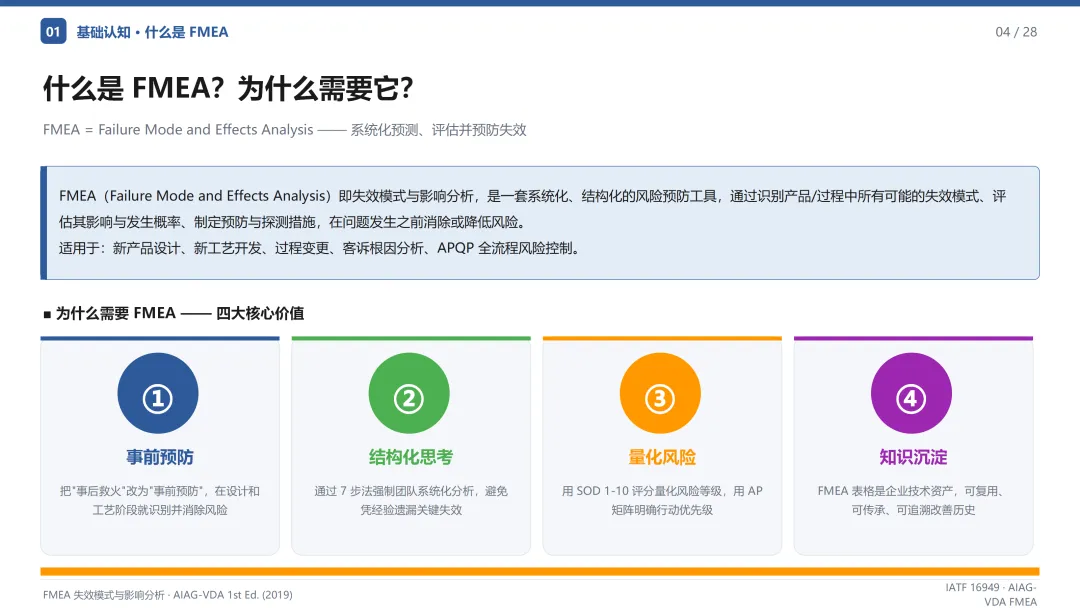

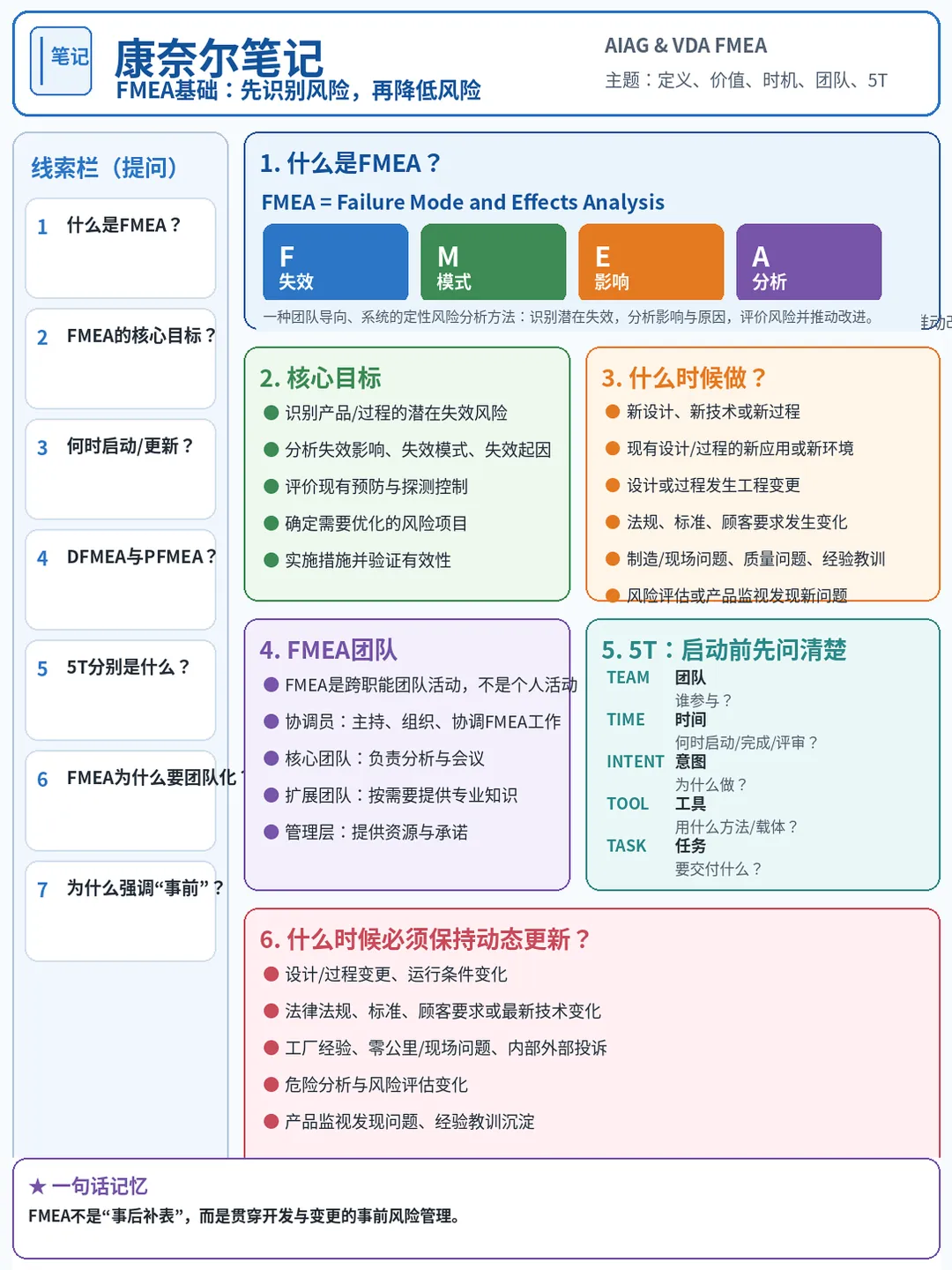

FMEA是什么：质量人的"事前诸葛亮"
很多工厂对FMEA的理解停留在"体系审核要查，所以得做一张表"。这是对FMEA最大的浪费。
FMEA的本质是一套"预测+预防"的结构化思维框架。它强迫你在设计和工艺阶段，把产品/过程中所有可能的失效模式全部列出来，评估每个失效的严重程度、发生概率和探测能力，然后按优先级制定措施。简单说：在问题还没发生之前，就把它消灭在摇篮里。
通俗比喻：FMEA就像下棋时的"复盘预判"——高手不会等到被将死了才想对策，而是在落子前就推演"如果我这步走这里，对方有哪几种杀招、每种杀招多致命、我能不能防住"。FMEA就是质量人的棋谱。
🔥 FMEA的四大核心价值：
事前预防：把"救火"改成"防火"
在设计阶段识别风险，改一张图纸的成本，远低于量产后再改模具。
结构化思考：不凭经验拍脑袋
七步法强制团队按结构→功能→失效→风险的逻辑推演，避免"我觉得没问题"的盲区。
量化风险：用数字说话
SOD三维评分+AP矩阵，让风险等级从"差不多"变成"精确到个位数"。
知识沉淀：企业的技术资产
FMEA表不是一次性文件，而是可复用、可传承、可追溯改善历史的知识库。
三类FMEA：不同阶段，不同打法
FMEA不是一张万能表，不同阶段要用不同的FMEA。搞混了，就是张冠李戴。
🔧 DFMEA（设计FMEA）——管"设计会不会错"
适用阶段：产品设计阶段。
分析对象：产品结构、零部件、系统功能。
关注焦点：设计缺陷、材料选型、容差分配。
输出结果：设计变更、防错设计、试验验证要求。
触发场景：新品设计、设计变更、客诉根因分析。
💡 一句话：DFMEA回答"这个设计本身有没有先天缺陷"。
⚙️ PFMEA（过程FMEA）——管"工艺会不会掉链子"
适用阶段：工艺开发/量产阶段。
分析对象：工序步骤、工艺参数、人机料法环。
关注焦点：过程失效、参数漂移、操作差错。
输出结果：工艺优化、SPC监控、防错装置。
触发场景：新工艺开发、过程变更、不良改善。
💡 一句话：PFMEA回答"这个工艺能不能稳定生产出合格品"。
🛡️ FMEA-MSR（监控与响应FMEA）——管"系统会不会失灵"
适用阶段：量产维护阶段。
分析对象：在线诊断、故障探测、系统响应。
关注焦点：诊断失效、响应迟缓、故障传播。
输出结果：诊断策略、响应措施、降级运行方案。
触发场景：安全相关电子件、装有诊断系统的零部件。
💡 一句话：FMEA-MSR回答"故障发生时，系统能不能及时发现并安全响应"。
⚠️ 关键提醒：DFMEA和PFMEA不是各自为政。DFMEA识别出的关键特性（CC/SC）必须传递到PFMEA，再转入控制计划（CP）。三张表必须联动，否则FMEA就是孤岛。

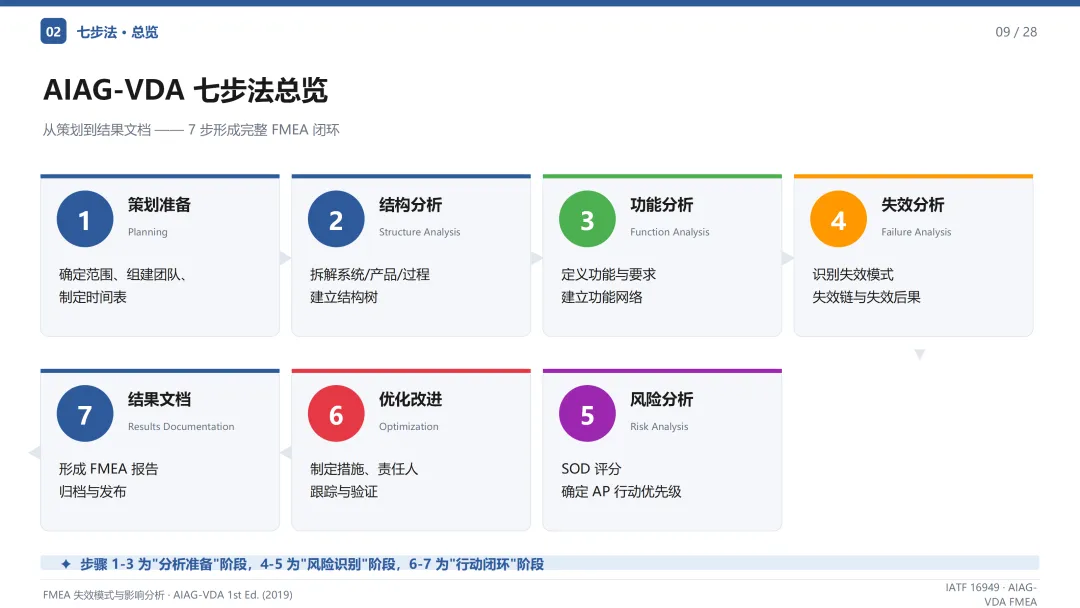

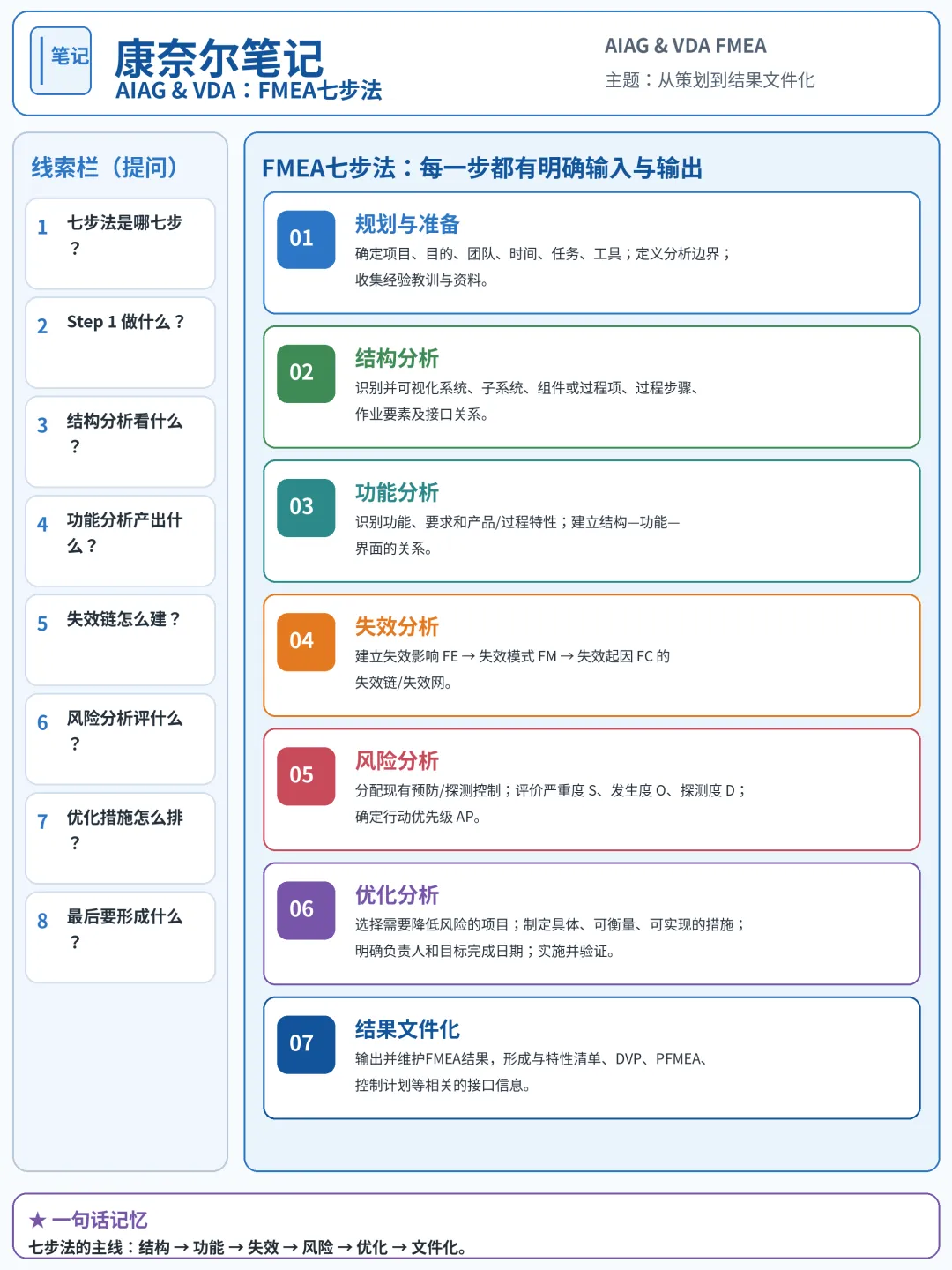

AIAG-VDA七步法：从"凭感觉"到"按套路"
2019年版AIAG-VDA FMEA手册最大的贡献，就是把原来"自由发挥"的FMEA流程，固化成了七步法。这七步就像ISO流程一样，跳一步就是不符合项。

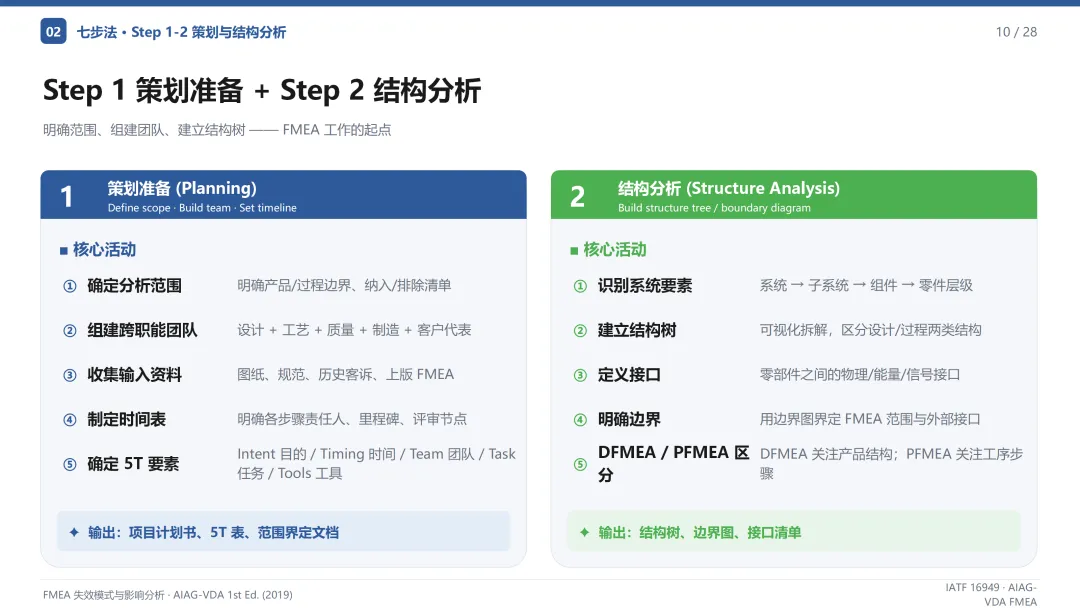

策划准备（Planning）
确定范围、组建跨职能团队、收集输入资料（图纸、规范、历史客诉、上版FMEA）、制定时间表。记住5T：Intent目的、Timing时间、Team团队、Task任务、Tools工具。
结构分析（Structure Analysis）
把系统拆成树状结构：系统→子系统→组件→零件。DFMEA关注产品结构，PFMEA关注工序步骤。用边界图界定分析范围。

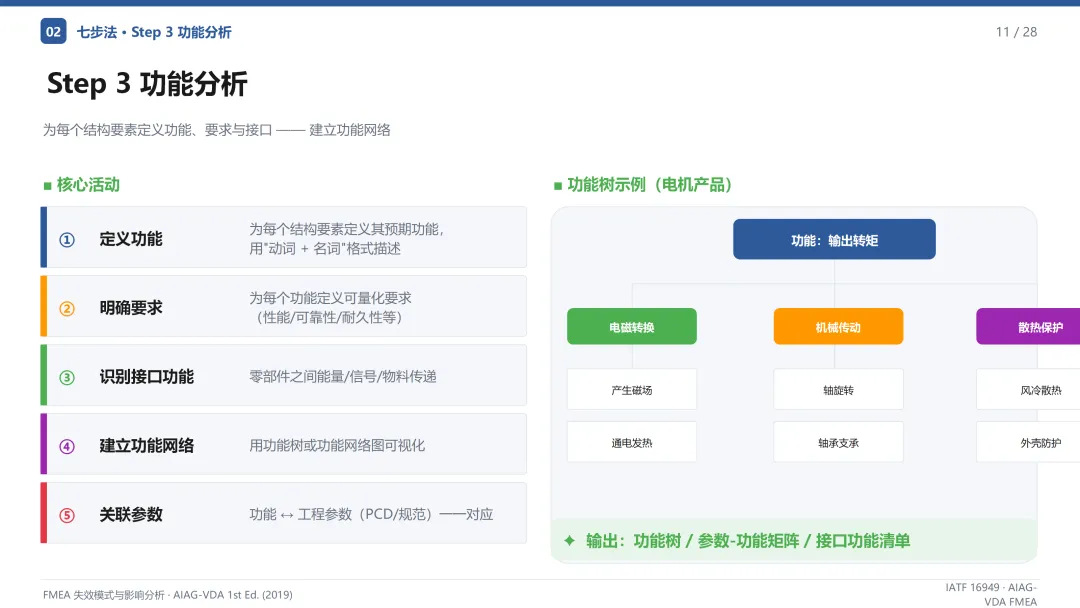

功能分析（Function Analysis）
为每个结构要素定义功能，用"动词+名词"格式（如"传递转矩"）。建立功能网络，明确接口功能。

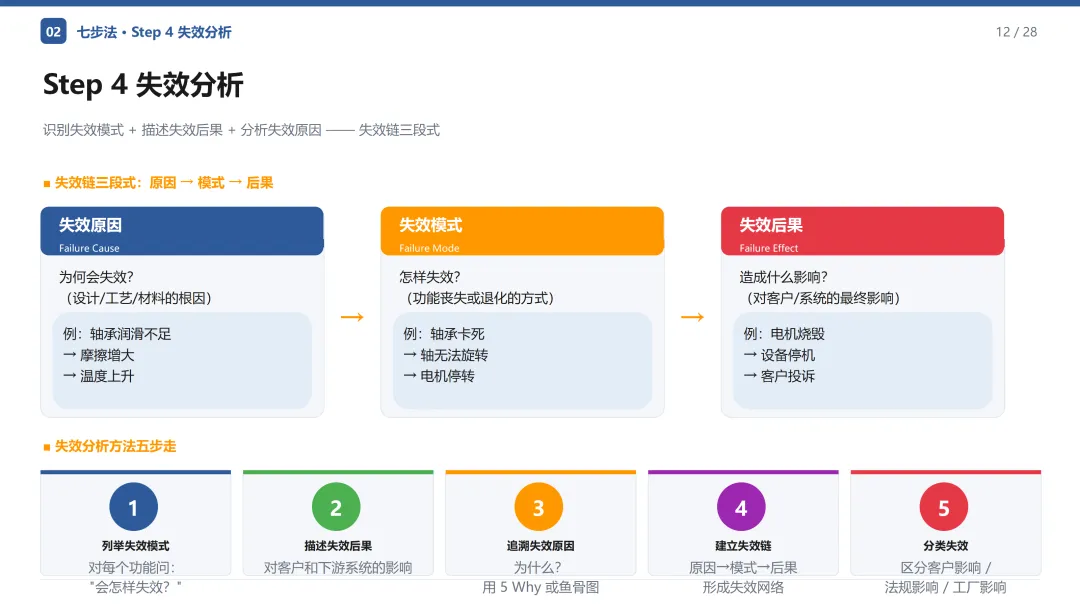

失效分析（Failure Analysis）——七步法的"心脏"
这是FMEA最核心的环节。用"失效链三段式"：失效原因（为什么会坏）→ 失效模式（怎样坏的）→ 失效后果（造成了什么影响）。
📌 示例：轴承润滑不足（原因）→ 轴承卡死（模式）→ 电机停转、设备停机、客户投诉（后果）

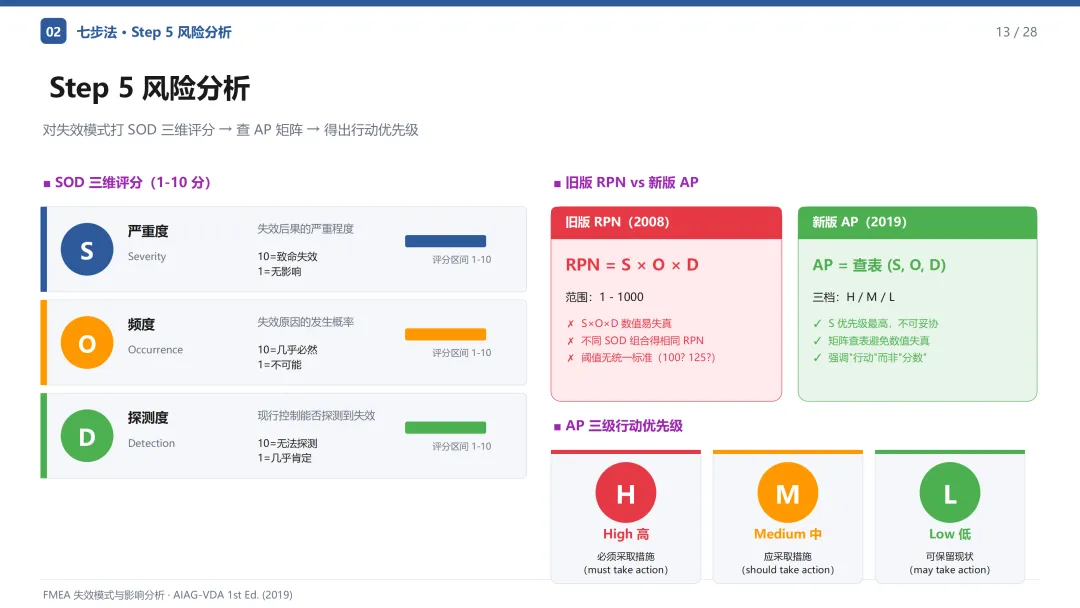

风险分析（Risk Analysis）——SOD评分+AP矩阵
对失效模式打S（严重度）、O（频度）、D（探测度）三维评分，然后查AP矩阵得出行动优先级（H/M/L）。注意：2019版已用AP替代RPN。

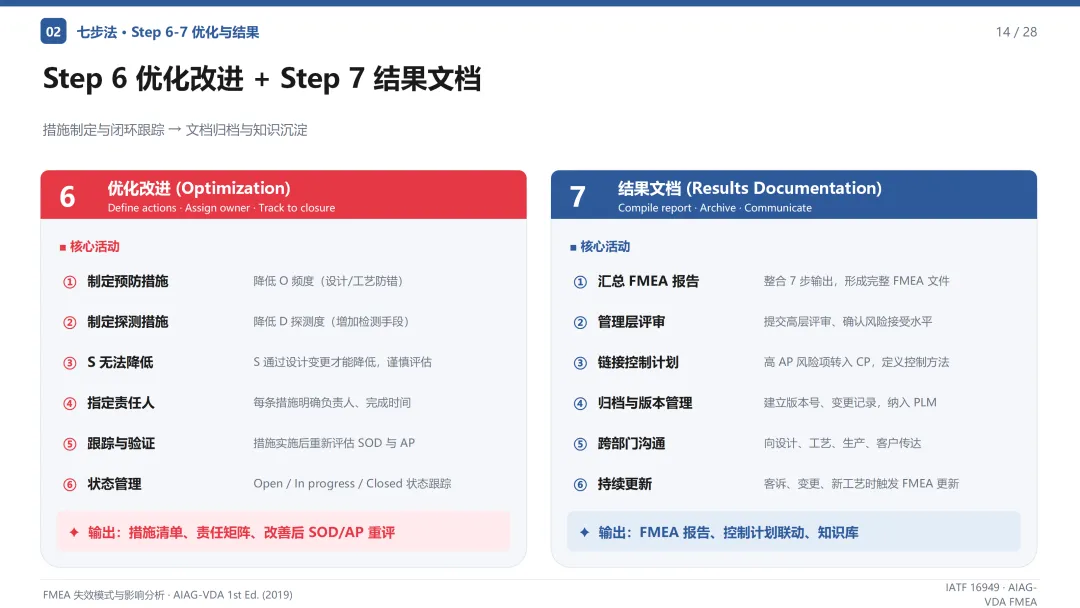

优化改进（Optimization）
对AP=H的项必须制定措施：预防措施（降O，如设计防错）、探测措施（降D，如增加检测）。每条措施必须有责任人、完成时间、状态跟踪。
结果文档（Results Documentation）
形成FMEA报告，管理层评审，高AP风险项转入控制计划（CP），归档并建立版本管理。
📌 七步法口诀：策划定范围 → 结构拆到底 → 功能说清楚 → 失效链三段 → 风险打SOD → 优化定措施 → 结果进CP。七步缺一不可，缺一步FMEA就是半成品。
SOD三维评分：给失效"称重"
SOD评分是FMEA的"秤"——没有这把秤，你就不知道哪个失效该优先处理。

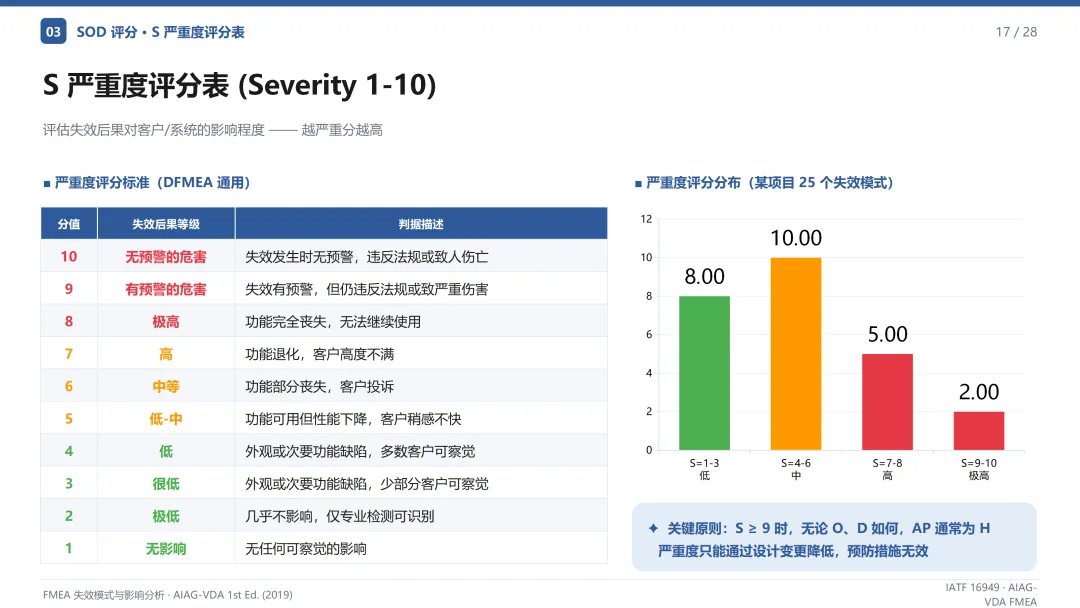

S — 严重度（Severity）："坏了有多惨？"
评估失效后果对客户/系统的影响程度。1-10分，10分最惨。
10分=无预警的危害（违反法规或致人伤亡）；8分=功能完全丧失；1分=无影响。
⚠️关键原则：S≥9时，无论O、D如何，AP通常为H。严重度只能通过设计变更降低，预防措施无效。

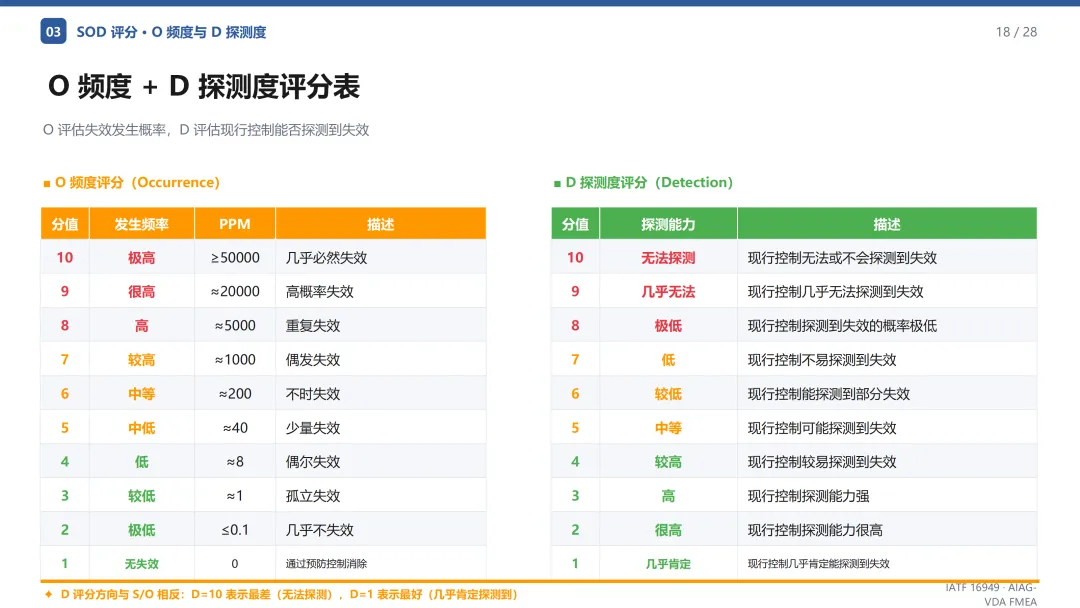

O — 频度（Occurrence）："多久坏一次？"
评估失效原因的发生概率。1-10分，10分=几乎必然。
10分=≥50000ppm；5分≈40ppm；1分=通过预防控制消除。
💡降低O的方法：设计防错、工艺优化、材料升级、供应商管控。
D — 探测度（Detection）："能不能及时发现？"
评估现行控制能否探测到失效。1-10分，注意D=10表示最差（无法探测），D=1表示最好（几乎肯定能探测到）。
💡降低D的方法：增加检测手段（AOI、X-R控制图）、提升检测频次、采用防错装置。
AP替代RPN：为什么老算法被淘汰了？
这是2019版FMEA最核心的变革，也是审核时最容易被问到的问题。
旧版RPN = S × O × D，范围1-1000。这个算法用了20多年，但有三个致命缺陷：
数值失真
S=9,O=2,D=2 → RPN=36；S=3,O=3,D=4 → RPN=36。两个风险完全不同的失效，RPN相同，你说先处理哪个？
严重度被稀释
S=10（致命失效）但O=1,D=1 → RPN=10，按旧版阈值（如≥100）可能直接被忽略。但S=10的失效，哪怕只发生一次也是灾难。
阈值无统一标准
有的公司RPN≥100才采取措施，有的公司≥125，有的≥80。没有统一标准，审核时各说各话。

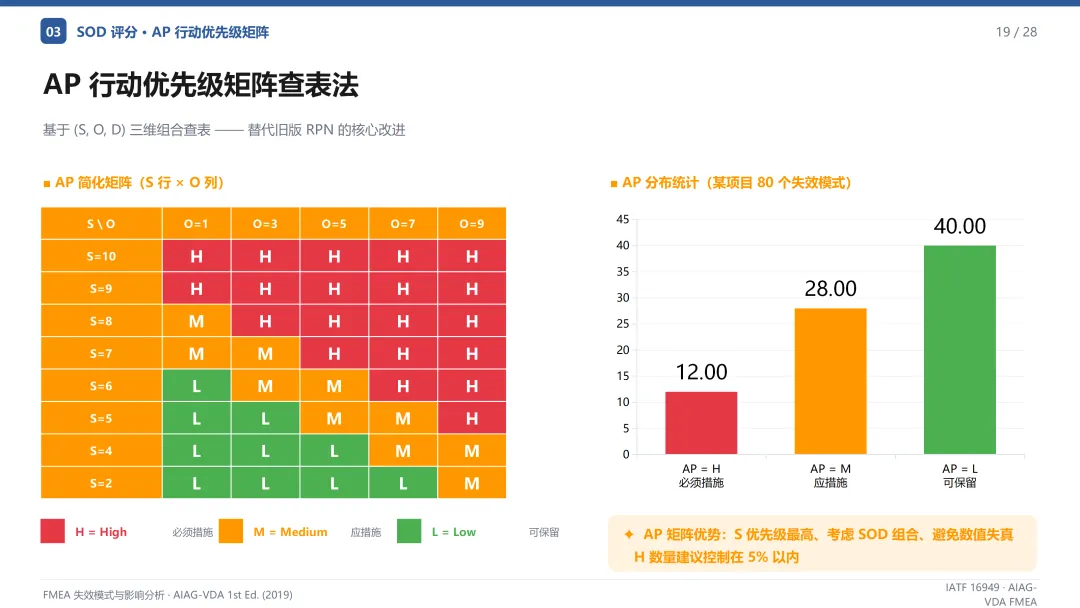

新版AP（Action Priority）行动优先级，用矩阵查表法，基于(S,O,D)三维组合直接得出H/M/L三档：
H（High 高）：必须采取措施（must take action）
M（Medium 中）：应采取措施（should take action）
L（Low 低）：可保留现状（may take action）
🔑 AP矩阵的优势：S优先级最高（不可妥协）、矩阵查表避免数值失真、强调"行动"而非"分数"。建议H项控制在总失效模式的5%以内，如果超过，说明你的设计或工艺存在系统性风险。
双案例实战：DFMEA电机 + PFMEA冲压
理论讲完了，上两个真实案例，让你看看FMEA是怎么从表格变成行动的。

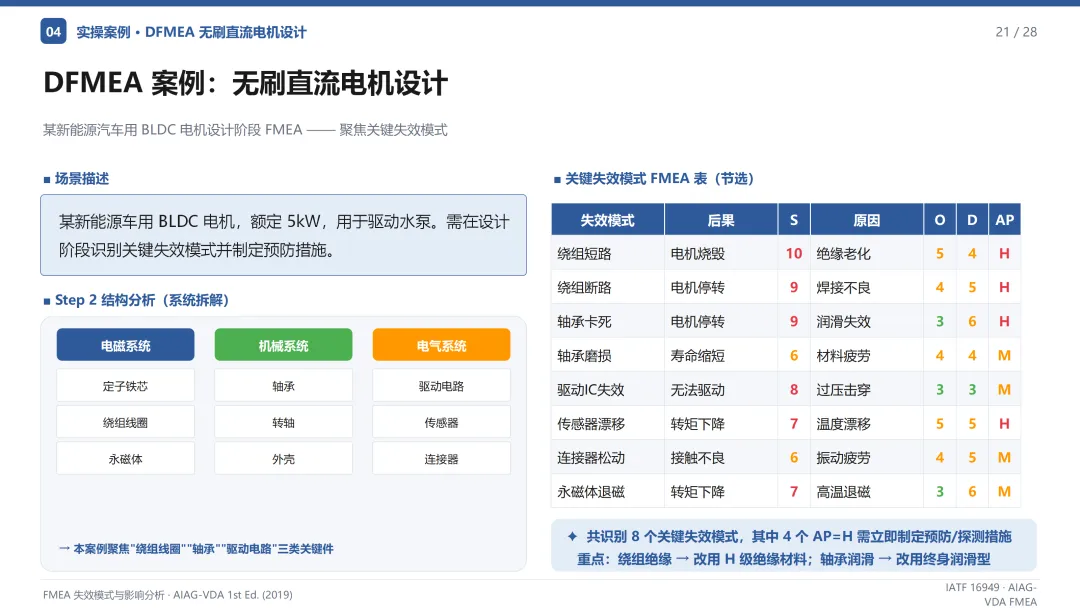

🔧 案例一：DFMEA——无刷直流电机设计
场景：某新能源汽车用BLDC电机，额定5kW，用于驱动水泵。设计阶段需识别关键失效模式。
关键失效模式（节选）：

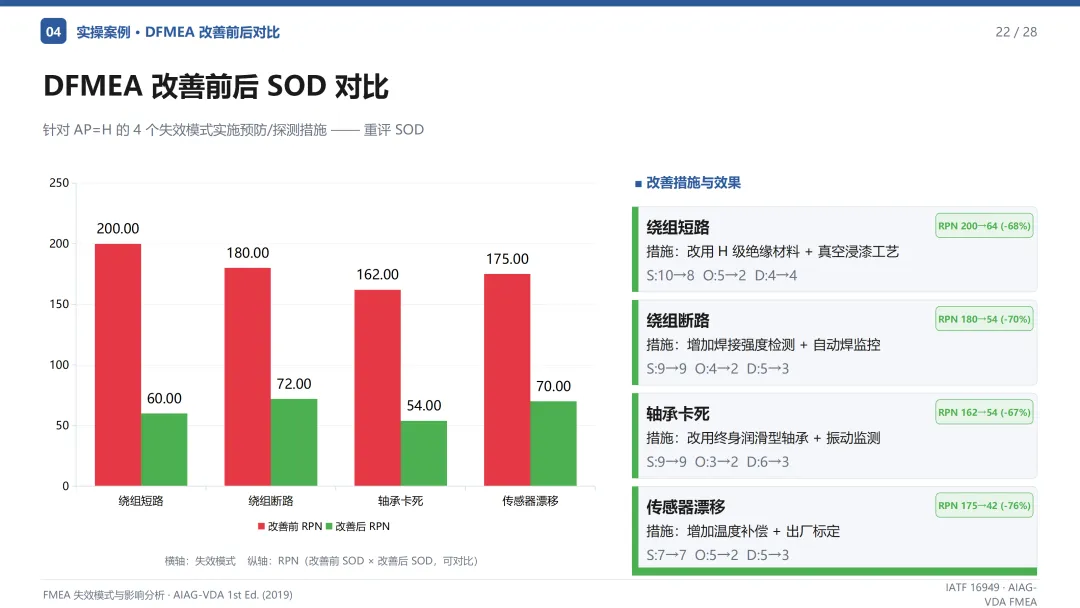

改善措施：绕组绝缘→改用H级绝缘材料+真空浸漆工艺；轴承润滑→改用终身润滑型轴承；传感器→增加温度补偿+出厂标定。改善后4个H项全部降至M或L。

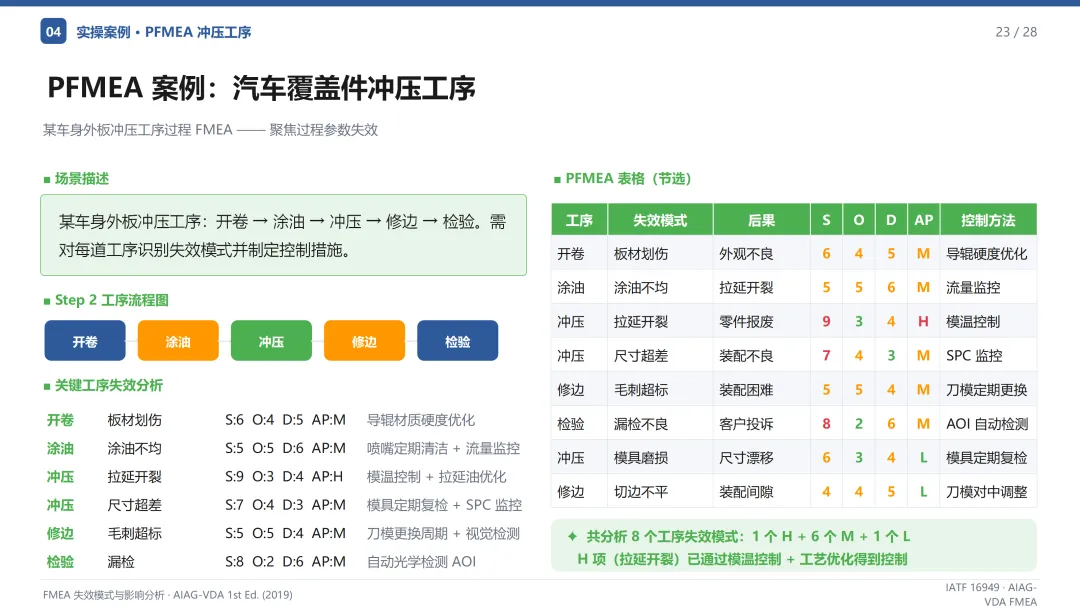

⚙️ 案例二：PFMEA——汽车覆盖件冲压工序
场景：某车身外板冲压工序：开卷→涂油→冲压→修边→检验。

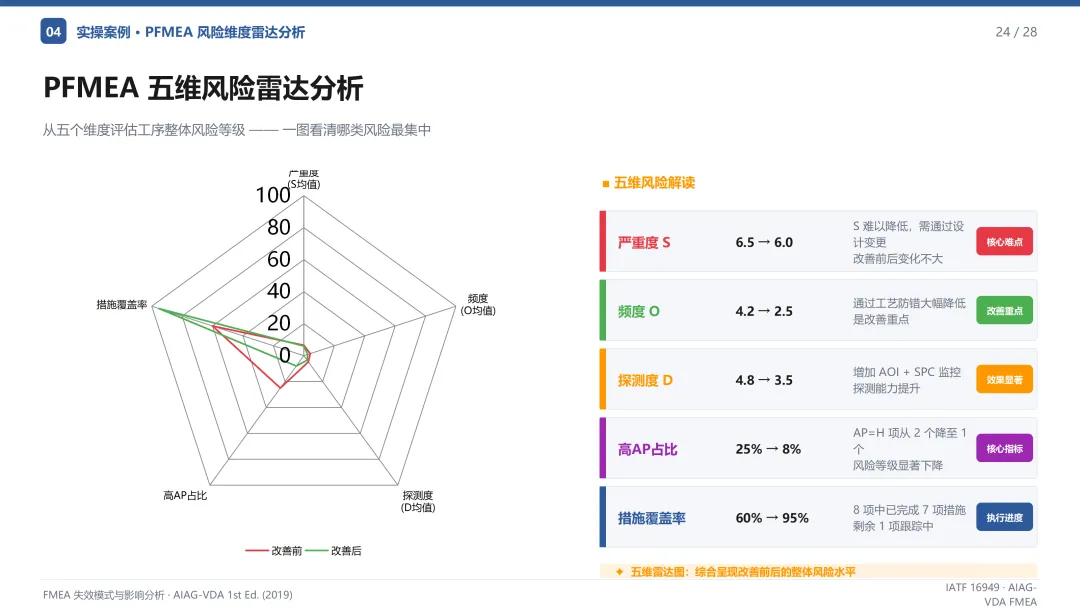

改善效果：通过模温控制+拉延油优化，拉延开裂的H项得到有效控制；增加AOI自动检测后，漏检风险从M向L过渡。8个失效模式中，H项从2个降至1个，M项6个，L项1个。

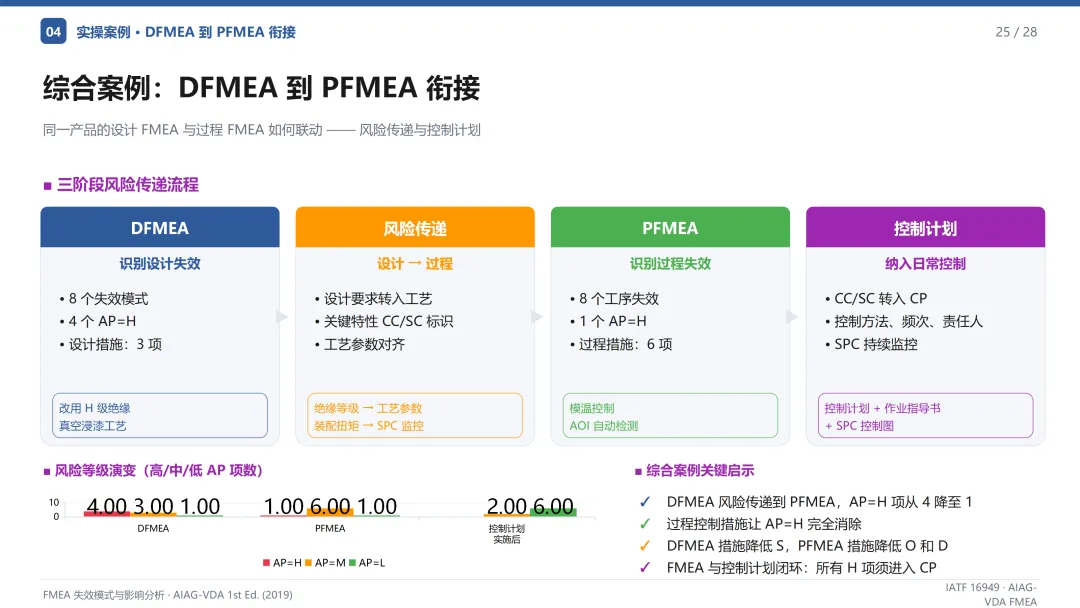

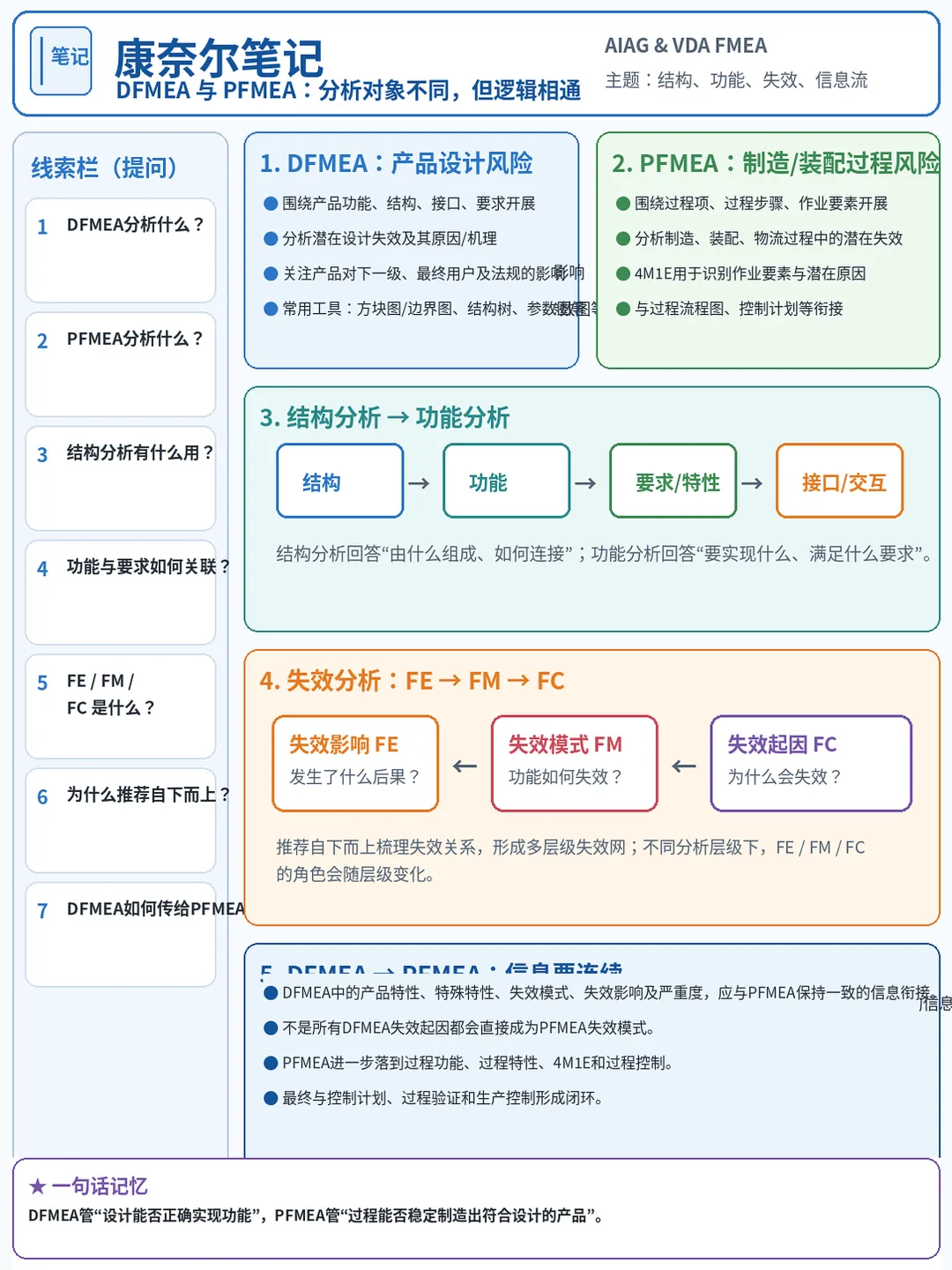

DFMEA到PFMEA的衔接：别让风险"断链"
很多工厂DFMEA和PFMEA是两张皮：设计部做完DFMEA往抽屉一塞，工艺部做PFMEA时根本不知道设计阶段识别了哪些风险。这是巨大的浪费。
正确的衔接逻辑是：DFMEA识别设计风险→关键特性（CC/SC）传递到PFMEA→PFMEA识别过程风险→高AP项转入控制计划（CP）→SPC日常监控。
🎯 核心启示：DFMEA措施降低S（严重度），PFMEA措施降低O（频度）和D（探测度）。三张表必须闭环联动，FMEA才算真正落地。

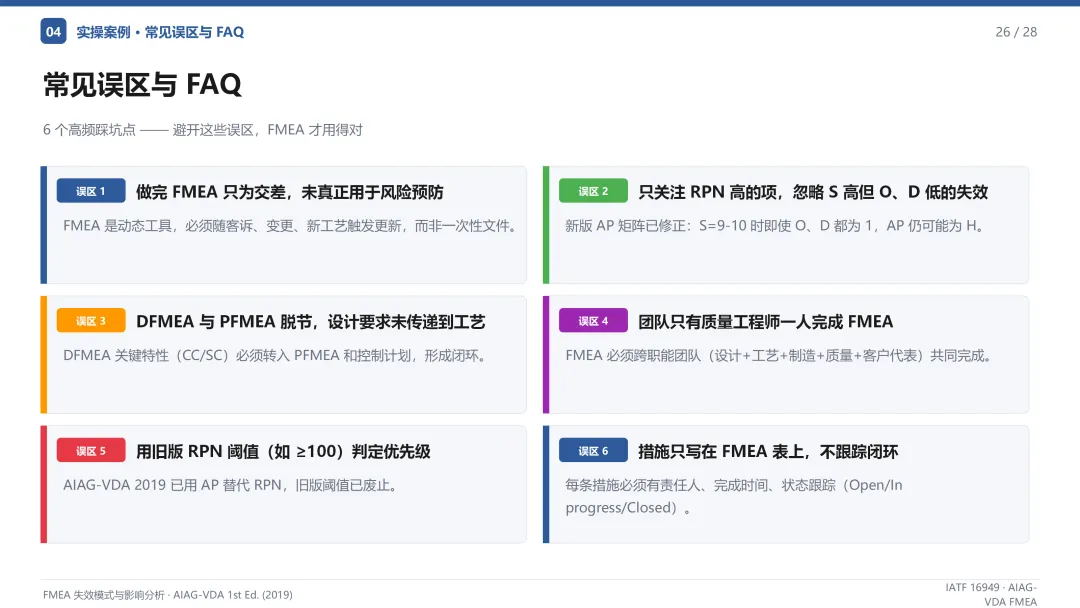

六大误区：审核翻车的重灾区
做完FMEA只为交差，没真正用于风险预防
FMEA是动态工具，必须随客诉、变更、新工艺触发更新，而非一次性文件。做完往抽屉一塞，等于白做。
只关注RPN高的项，忽略S高但O、D低的失效
新版AP矩阵已修正：S=9-10时即使O、D都为1，AP仍可能为H。严重度不可妥协。
DFMEA与PFMEA脱节，设计要求未传递到工艺
DFMEA关键特性（CC/SC）必须转入PFMEA和控制计划，形成闭环。两张皮是审核不符合项的高发区。
团队只有质量工程师一人完成FMEA
FMEA必须跨职能团队（设计+工艺+制造+质量+客户代表）共同完成。一个人做的FMEA，一定漏东西。
用旧版RPN阈值（如≥100）判定优先级
AIAG-VDA 2019已用AP替代RPN，旧版阈值已废止。还在用RPN≥100的，审核必挂。
措施只写在FMEA表上，不跟踪闭环
每条措施必须有责任人、完成时间、状态跟踪（Open/In progress/Closed）。只写不做，FMEA就是废纸。
🧠 一句话记住FMEA精髓
结构拆到底，功能说清楚；
失效链三段，SOD打清楚；
AP定优先级，措施必闭环；
设计传工艺，CP保量产；
FMEA不是表，是预防的刀！

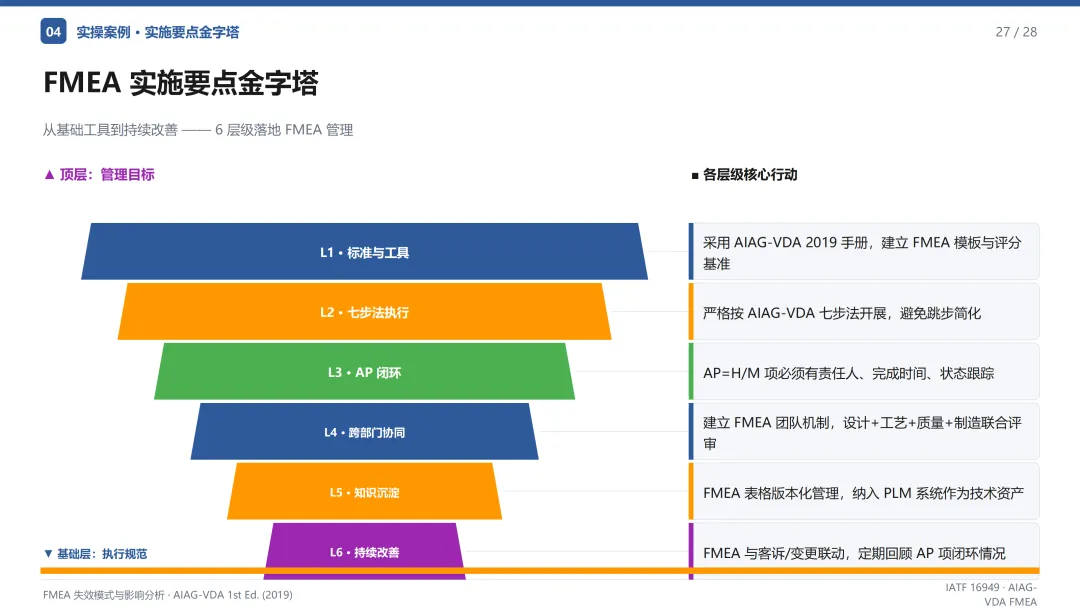

📌 实施金字塔速查
L1 标准工具：采用AIAG-VDA 2019手册，建立FMEA模板
L2 七步法执行：严格按七步法开展，避免跳步简化
L3 AP闭环：AP=H/M项必须有责任人、完成时间、状态跟踪
L4 跨部门协同：设计+工艺+质量+制造联合评审
L5 知识沉淀：FMEA表格版本化管理，纳入PLM系统
L6 持续改善：FMEA与客诉/变更联动，定期回顾AP项闭环
